Осушка газа - процесс удаления из него влаги,
присутствие которой является нежелательным, а иногда и вредным явлением.
Для нефтезаводских газов осушку применяют в случае использования газа в
каталитических процессах, при сжижении, а также при разделении газов
низкотемпературной ректификацией. Степень осушки оценивается точкой
росы.
Точка росы - это максимальная температура, при которой при данном
давлении и составе газа происходит конденсация влаги.
Осушку газа проводят с использованием жидких (гликолей) и твердых
поглотителей воды (цеолиты).
2.14.1 Технологии осушки с использованием жидких гликолей
В качестве поглотителей используются в основном водные растворы
диэитенгликоля (ДЭГ) и триэтиленгликоля (ТЭГ), которые обладают высокой
влагоемкостью, не токсичны, не коррозионноактивны, дешевые.
tmn чистого ДЭГ 244,5 °С
tsacT ЧИСТОГО ДЭГ -6,5 °С
Принципиальная схема осушки газа раствором ДЭГ приведена ниже (рисунок
2.62).

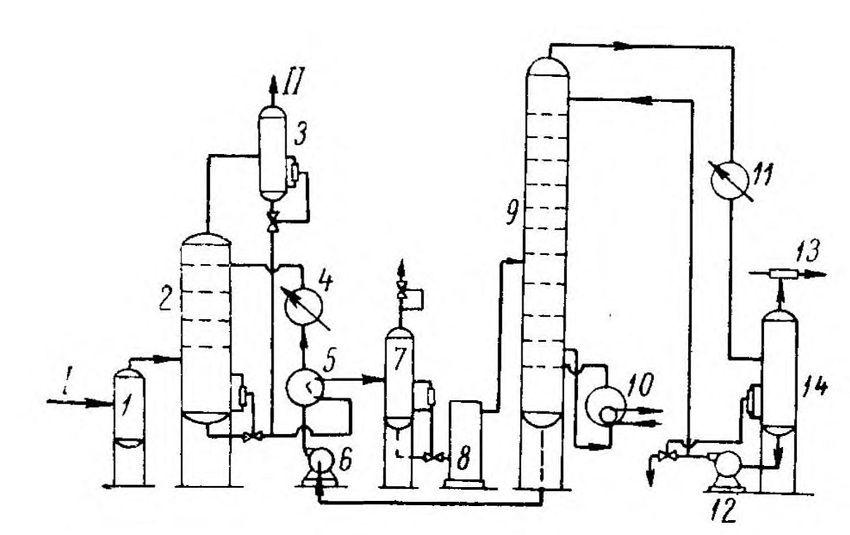

Рисунок 2.62 - Технологическая схема установки
осушки газа раствором ДЭГ 1 - сепаратор; 2 - абсорбер; 3 -
каплеуловитель; 4 - холодильник;
5 - теплообменник; 6 - насос для подачи раствора ДЭГ (или ТЭГ);
7 - выветриватель; 8 - фильтр; 9 - выпарная колонна 9 ((десорбер);
10 - кипятильник; 11 - конденсатор; 12 - насос для подачи раствора ДЭГ(или
ТЭГ); 13 - паровой эжектор; 14 - сборник конденсата.
I - влажный газ, II - осушенный газ
Влажный газ I, пройдя сепаратор 1, поступает в низ
абсорбера 2, где сначала очищается в скрубберной части от взвешенных
капелек жидкости, а затем поднимается вверх по абсорберу навстречу
движущемуся сверху потоку раствора гликоля, который подается на верхнюю
тарелку абсорбера. В результате контакта газа и раствора последний
поглощает влагу из газа. Осушенный газ II поступает в каплеуловитель 3 и
далее направляется по назначению. Раствор ДЭГ собирается в нижней части
аппарата и отводится на регенерацию в выпарную колонну десрбер 9,
предварительно проходя теплообменик 5, выветриватель 7 и фильтр 8.. В
десорбере 9 происходит выпарка раствора и доведение его до
первоначальной концентрации. Верх колонны 9 охлаждается водяным
конденсатом, подаваемым насосом 12. Подогрев раствора в низу колонны 9
до температуры кипения при заданном давлении происходит с помощью
кипятильника 10. Регенерированный раствор гликоля из выпарной колонны
проходит теплообменник 5, холодильник 4 и подается в верх абсорбера 2.
Таблица 2.44 - Описание технологического процесса осушки газа гликолем
№
эта
па
Входной поток
Этап
процесса
Выходной
поток
Основное
технологическое
оборудование
Эмиссии
1
Влажный газ
Подготовк а газа для нормально йработы абсорбера
Влажный газ, освобожденны й от капельной УВ жидкости
Сепаратор
Легкие
жидкие
углеводород
ы
2
Влажный газ, Регенерирован ный ДЭГ
Абсорбция
гликолем
воды
Осушенный газ Насыщенный водой раствор ДЭГ
Абсорбер
-
3
Подогретый в теплообменни ке
обводненный раствор ДЭГ
Выветрива ние легких углеводор одов
Легкие
углеводороды
Обводненный раствор ДЭГ
Выветри-
ватель
Легкие
углеводород
ы
4.
Обводненный раствор ДЭГ
Десорбция
(регенерац
ия
|эаствора
Пары воды и
растворенные
газы
Десорбер
-
Орошение (сконденсиров анная вода)
Регенерирован ный раствор ДЭГ
5.
Пары воды и
растворенные
газы
Охлажден ие и
конденсац ия паров воды
Сконденсирова нная влага на орошение
Сборник
конденсата
Сконденсир ованная влага в канализаци ю
Сконденсирова нная влага в канализацию Несконденсиро ванные пары
и газы в атмосферу
Несконденс ированные пары и газы в
атмосферу
Таблица 2.45 - Технологический режим работы
основного оборудования осушки газа ДЭГ
Параметр
Абсорбер
Десорбер
Температура низ, °С
20-40
160-170
Температура верх, °С
20-40
103-105
Давление в системе,М Па
2-6
0,12-0,14
2.14.2 Технологии осушки с использованием твердых поглотителей
Сущность адсорбционной осушки состоит в избирательном поглощении
поверхностью пор твердого адсорбента молекул воды с последующим
извлечением их из пор внешними воздействиями (повышением температуры
адсорбента или снижением давления среды).
В качестве адсорбентов используются силикагели, алюмосиликаты,
активированный оксид алюминия, бокситы и молекулярные сита (цеолиты).
Процессы осушки происходят в периодически работающих адсорберах. Путем
пропуска газа через один или нескольких слоев адсорбента.
Технологическая схема установки осушки газа твердыми сорбентами
представлена на рисунке 2.63.

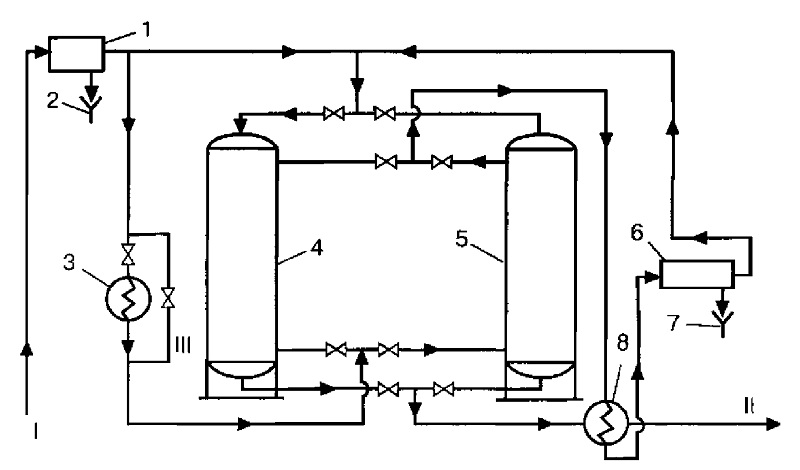

Рисунок 2.63 - Технологическая схема осушки газа
твердыми поглотителями:
1—водоотбойник; 2, 7 - воронка; 3 - трубчатый нагреватель; 4, 5 -
адсорберы;
6 - сепаратор; 8 теплообменник Потоки: I - влажный газ; II- осушенный
газ;
III - обводная линия
Влажный газ, пройдя через каплеотбойник, поступает сверху в один из
адсорберов и проходит его насквозь. Другой адсорбер в это время
находится на стадии регенерации или охлаждения. Осушенный газ поступает
на дальнейшую переработку или в газопровод. Часть исходного газа, пройдя
через трубчатый подогреватель, направляется в низ другого адсорбера для
регенерации осушителя. Газ с регенерации проходит теплообменник для
охлаждения, сепаратор для отделения воды и смешивается с основным
потоком влажного газа.
Полный цикл работы одного аппарата включает четыре следующих периода
(3):
- адсорбция при температуре 35 - 50°С, давлении 8-12 МПа, длительности
контакта газа с адсорбентом не менее 10 с (скорость газа в аппарате 0,15
- 0,30 м/с);
- нагрев адсорбента, который производится после
переключения аппарата с режима адсорбции на десорбцию;
- десорбция - вытеснение из пор адсорбента поглощенной воды и
восстановление его адсорбционной активности. Она начинает происходить,
когда температура адсорбента достигнет 200 -250 °С (для силикагелей) или
300 - 350 °С (для цеолитов). Горячий газ в периоды нагрева и десорбции
проходит слой адсорбента в направлении, противоположном направлению
осушаемого газа в периоде адсорбции (т. е. снизу вверх);
- охлаждение адсорбента, его начинают после завершения десорбции и
переключения аппарата на режим адсорбции (осушки). Охлаждение ведут
исходным холодным газом.
Описание технологического процесса осушки газа гликолем представлено в
таблице 2.46.
Таблица 2.46 - Описание технологического процесса осушки газа гликолем
