Строительство ПС 110 кВ Трубачево и одноцепной ВЛ-110 кВ ПС 220 кВ «Зональная - ПС 110 кВ «Трубачево» - часть 3

Строительство ПС 110 кВ Трубачево и одноцепной ВЛ-110 кВ

ПС 220 кВ «Зональная - ПС 110 кВ «Трубачево».

21/18

– ПП

ПРОЕКТ ПЛАНИРОВКИ ТЕРРИТОРИИ.

Раздел IV

МАТЕРИАЛЫ ПО ОБОСНОВАНИЮ ПРОЕКТА ПЛАНИРОВКИ ТЕРРИТОРИИ.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.

Изм

№ док

Подп.

Дата

Томск 2018

1

В

за

м

. и

нв.

№



По

дп

. и

 да

та



И

нв

. №

 п

од

л

.

1001



Строительство ПС 110 кВ Трубачево и одноцепной ВЛ-110 кВ

ПС 220 кВ «Зональная - ПС 110 кВ «Трубачево».

21/18

– ПП

ПРОЕКТ ПЛАНИРОВКИ ТЕРРИТОРИИ.

Раздел IV

МАТЕРИАЛЫ ПО ОБОСНОВАНИЮ ПРОЕКТА ПЛАНИРОВКИ ТЕРРИТОРИИ.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.

Проект планировки территории для строительства объекта:



Раздел 1

Проект планировки территории. Графическая часть.



Томск – 2018







3

В

за

м

. и

нв.

№





По

дп

. и

 да

та















2018

21/18-

ПП- С













Изм.  Кол.  уч.  Лист  № док.  Подп.  Дата

Ин

в.

 №

 п

о

д

л

.

1

0

0

1



Разраб.

Ранцева







Содержание раздела

Стадия

Лист

Листов

ГАП

Дорогин





ПП

1

2

Проверил

Вычугжанина



ООО «Простор»



г. Томск





















СОДЕРЖАНИЕ РАЗДЕЛА

Обозначение

Наименование

Страница

IV

Материалы по обоснованию проекта планировки
территории. Пояснительная записка.





Текстовая часть.





а)

Описание

природно-климатических

условий

территории,  в  отношении  которой  разрабатывается
проект планировки территории

5 - 7



б)

Обоснование

определения

границ

зон

планируемого размещения линейных объектов

7



в)

Обоснование

определения

границ

зон

планируемого  размещения  линейных  объектов,
подлежащих  переносу  (переустройству)  из  зон
планируемого размещения линейных объектов

7





г)

Обоснование

определения

предельных

параметров  застройки  территории  в  границах  зон
планируемого  размещения  объектов  капитального
строительства,  входящих  в  состав  линейных
объектов

8







д)  Ведомость  пересечений  границ  зон  планируемого
размещения  линейного  объекта  с  сохраняемыми
объектами

капитального

строительства,

существующими

и

строящимися

на

момент

подготовки проекта планировки территории

8






е) Ведомость пересечений границ зон планируемого
размещения линейного объекта с объектами
капитального строительства, строительство которых
запланировано в соответствии с ранее утвержденной
документацией по планировке территории

8





ж) Ведомость пересечений границ зон планируемого
размещения линейного объекта с водными
объектами

9



Приложение 1. Исходные данные, используемые при
подготовке проекта планировки

9









4

В

за

м

. и

нв.

№





По

дп

. и

 да

та















2018

21/18-

ПП- СП













Изм.  Кол.  уч.  Лист  № док.  Подп.  Дата

Ин

в.

 №

 п

о

д

л

.

1

0

0

1



Разраб.

Ранцева





Состав проектных материалов

Стадия

Лист

Листов

ГАП

Дорогин





ПП

1



Проверил

Вычугжанина



ООО «Простор»



г. Томск





















СОСТАВ ПРОЕКТНЫХ МАТЕРИАЛОВ



№

тома

Обозначение

Наименование

Примечание

Состав проекта планировки территории

1



Раздел  I.  Проект  планировки  территории.
Графическая часть.



2



Раздел II. Положение о размещении линейных
объектов.



3



Раздел  III.  Материалы  по  обоснованию
проекта  планировки  территории.  Графическая
часть.



4



Раздел  IV.  Материалы  по  обоснованию
проекта

планировки

территории.

Пояснительная записка.









5

Вз

а

м

.

ин

в.

 №





По

д

п.

и д

а

та















2018















21/18-

ПП



Изм.  Кол. уч.  Лист  № док.

Подп.  Дата

аа

И

нв

. №

 п

од

л.



1001



Разраб.

Ранцева





Текстовая часть



Стадия  Лист

Листов

ГАП

Дорогин





ПП

1

5



Проверил

Вычугжанина





ООО «Простор»

г. Томск





















а)  Описание  природно-климатических  условий  территории,  в  отношении

которой разрабатывается проект планировки территории



Характеристика  климатических  условий  приведена  на  основе  многолетних

наблюдений метеостанции Томск.



Район  работ  расположен  согласно  СП  131.13330.2012  актуализированной

редакции  СНиП  23-01-99*в  климатическом  подрайоне  IВ,  в  зоне  с  резко
континентальным  климатом,  с продолжительной  суровой  зимой  и  коротким,  но  теплым
летом.  В  течение  года  наблюдаются  значительные  колебания  температуры  воздуха.
Наиболее тёплым месяцем является июль,наиболее холодным – январь.



Средняя  продолжительность  безморозного  периода  составляет  112  дней  с  25

мая по 15 сентября.



Относительная  влажность  воздуха  за  период  наблюдений  составляет:  в  зимний

период с ноября по февраль 63-82% при дефиците влажности от 0,1 до 1,7, редко до 3,0
мб, за период с апреля по октябрь с 48 до 92% при дефиците влажности от 0,6 до 15,4
мб.  Наибольший  дефицит  влажности  определяющий  интенсивность  испарения,
зафиксирован в мае-августе: 3,8-11,5 мб. Величина испаряемости изменяется от 400 до
600 мм в год.

Таблица 1. Сводная таблица климатических характеристик

Параметр, единица измерений

Значение

Нормативное ветровое давление и скорость ветра

v0, м/с

III ветровой район, напор -

38 кгс/м2; v0 = 7.9м/с

Нормативная толщина стенки гололеда Вэ, для

высоты 10 м над поверхностью земли

Вэ = 5 мм, II район

Снеговая нагрузка

IV район 2.4 кПа

Высшая температура воздуха t+max

+35,1

Низшая температура воздуха t-min

-55

Среднегодовая температура воздуха tсг

+0,5

Продолжительность суток и средняя температура

воздуха, °С; (периода со средней суточной

температурой воздуха меньше 8°С)

Продолжительность – 233
Температура (минус) 7.9

Температура воздуха при гололеде tг

-

5,0 0С

Температура воздуха при максимальном ветре tВ

(п.2.5.51 ПУЭ-7)

-

5,0 0С

Температура воздуха наиболее холодной пятидневки

обеспеченностью 0.92, 0.98

0,92 %Р – (минус) 39
0.98%Р – (минус) 41













6


















































В

за

м

. и

нв.

№





По

дп

. и

 да

та





И

нв

. №

 п

од

л.



1001













2018

ТЧ21/18-ПП

Лист













2

Изм.  Кол. .

уч.

Лист  №

док.

Подп.  Дата



Температура воздуха наиболее холодных суток

обеспеченностью 0.92, 0.98

0,92 %Р – (минус) 43
0.98%Р – (минус) 44

Среднее из ежегодных абсолютных минимумов

температуры воздуха, °С

-5,2

Среднее из ежегодных абсолютных максимумов

температуры воздуха, °С

+4,9

Абсолютная минимальная температура воздуха, °С

-55,0

Абсолютная максимальная температура воздуха, °С

+35,1

Тип местности по воздействию ветра на ВЛ

А - открытые побережья

морей, озер,

водохранилищ, пустыни,

степи, лесостепи, тундра; В
-

городские территории,

лесные массивы и другие

местности, равномерно

покрытые препятствиями

высотой не менее 2/3

высоты опор

Преобладающее направление ветра Зимой и Летом

Зима – Ю лето - Ю

Средняя годовая скорость ветра, м/с

4,1

Среднегодовую продолжительность гроз, час

1,6

Среднегодовую продолжительность метелей, дней

51

Высота над уровнем моря, м

М/ст Томск - 139 м.БС

Максимальная скорость ветра

34

Максимальная скорость ветра при гололеде

5 м/с Гололед образуется

преимущественно при

малых скоростях ветра, в

44% случаев при скорости

ветра от 2 до 5 м/с, и в 36

% случаев при ветре от 6

до 9 м/с. Кристаллическая

изморозь и сложные

отложения наблюдаются

при скорости ветра меньше

5 м/с.

Максимальная скорость ветра без гололеда

34 м/с

Сейсмичность района, баллов по шкале MSK-64

6

Климатический район согласно СП131.13330.2012

IB

Климатический район согласно ГОСТ 16350.

Умеренно холодный - II4

коэффициент рельефа и скорость ветра 5%

обеспеченности (для расчета рассеивания)

h = 1
V5% = 25 м/с

Климатические характеристики площадок

-

Ветровой район – II, 500







7


















































В

за

м

. и

нв.

№





По

дп

. и

 да

та





И

нв

. №

 п

од

л.



1001













2018

ТЧ21/18-ПП

Лист













3

Изм.  Кол. .

уч.

Лист  №

док.

Подп.  Дата



строительства (ветровая и гололедная нагрузки и

др.) по ПУЭ-7

Па;

-

По толщине стенки

гололёда – II район, 15 мм;

-

По продолжительности

гроз – IV район, 40-60

часов.



Гидрогеологические  условия  рассматриваемого  участка  характеризуются

развитием грунтовых вод четвертичных отложений. Водовмещающими грунтами
являются  аллювиальные  суглинки  мягко-  и  текучепластичной  консистенции,
характеризующиеся  как  слабоводопроницаемые.  Воды  безнапорные,  на  период
проведения  работ  (август-сентябрь  2018  г.)  подземные  воды  встречены  на
глубине 1,8-9,0 м (абс. отм. 122,62-152,22 м).





Категория  сложности  инженерно-геологических  условий  площадки

согласно  СП  11-105-97,  часть  I,  приложение  Б  –  II  (средней  сложности).  К
неблагоприятным

инженерно-геологическим

процессам

на

территории

изысканий относится морозное пучение грунтов и близкое расположение уровня
грунтовых вод.





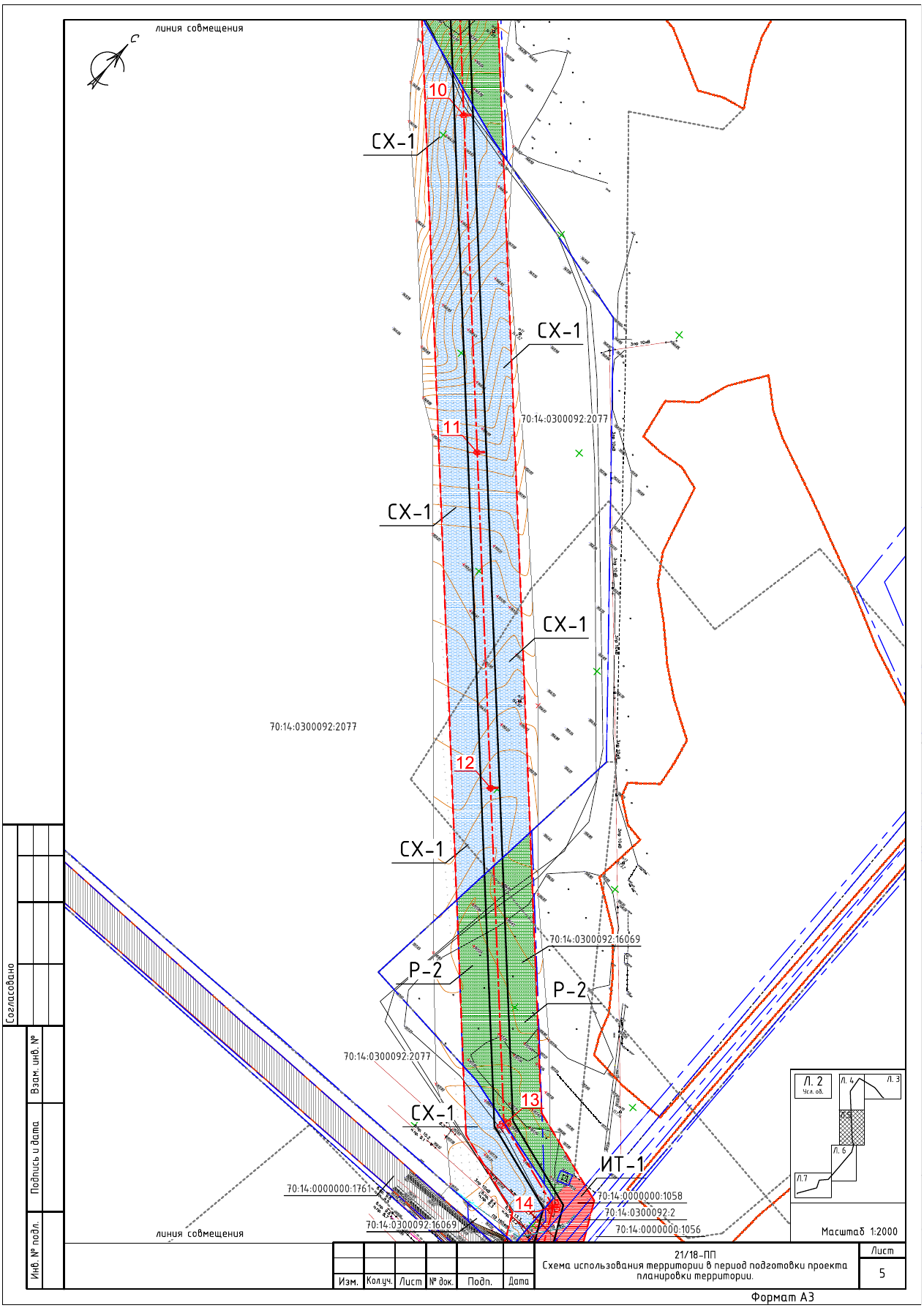

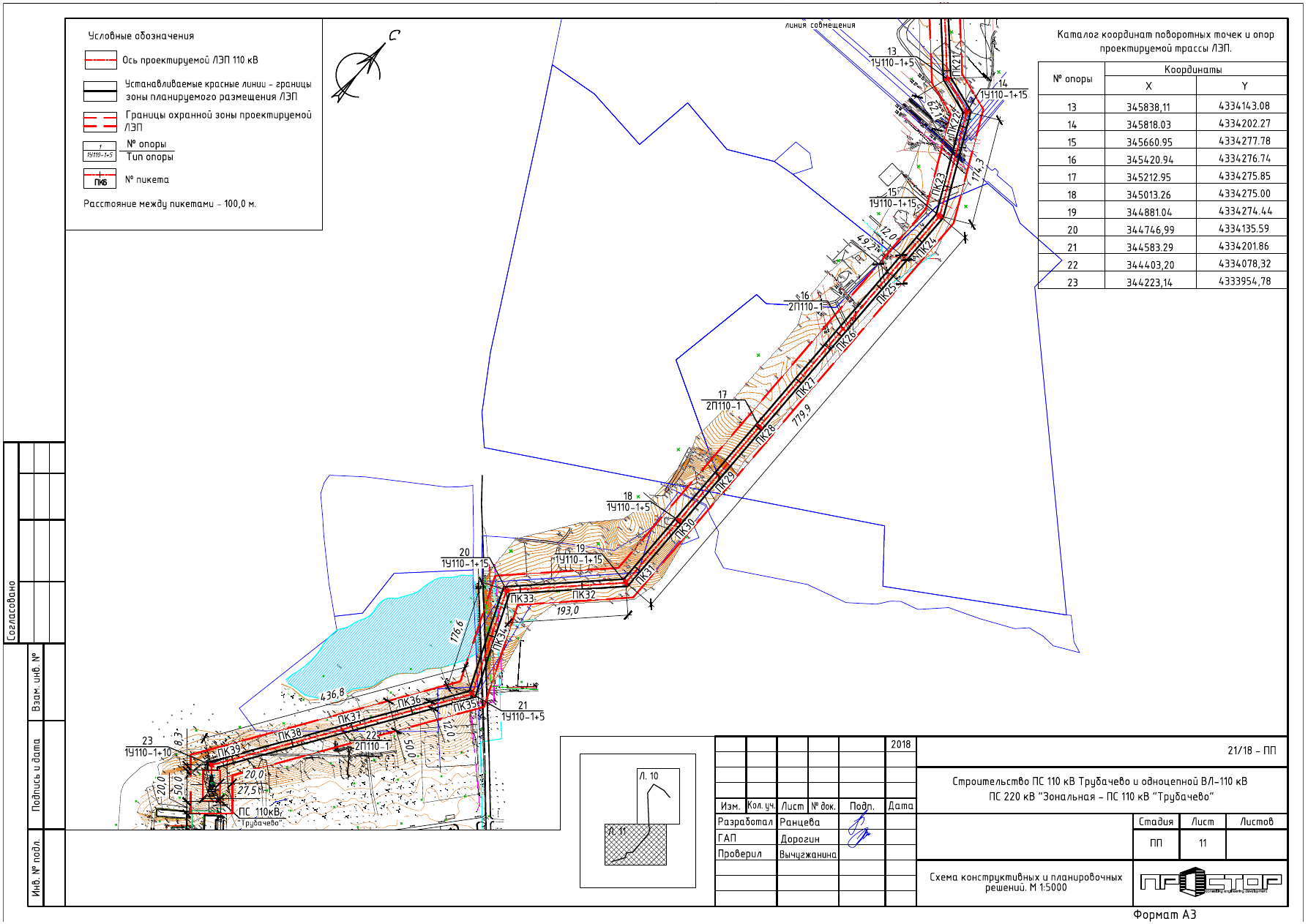

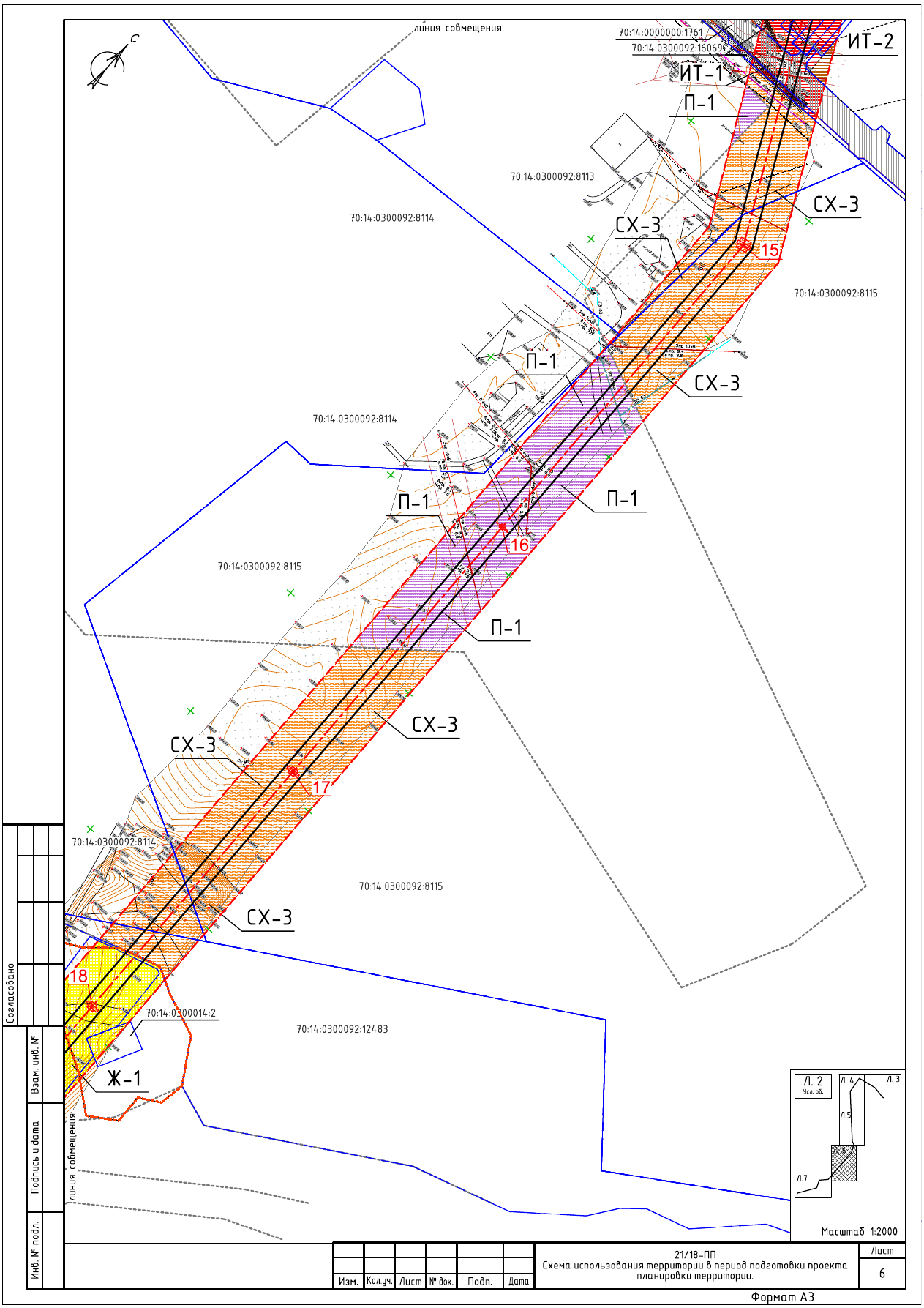

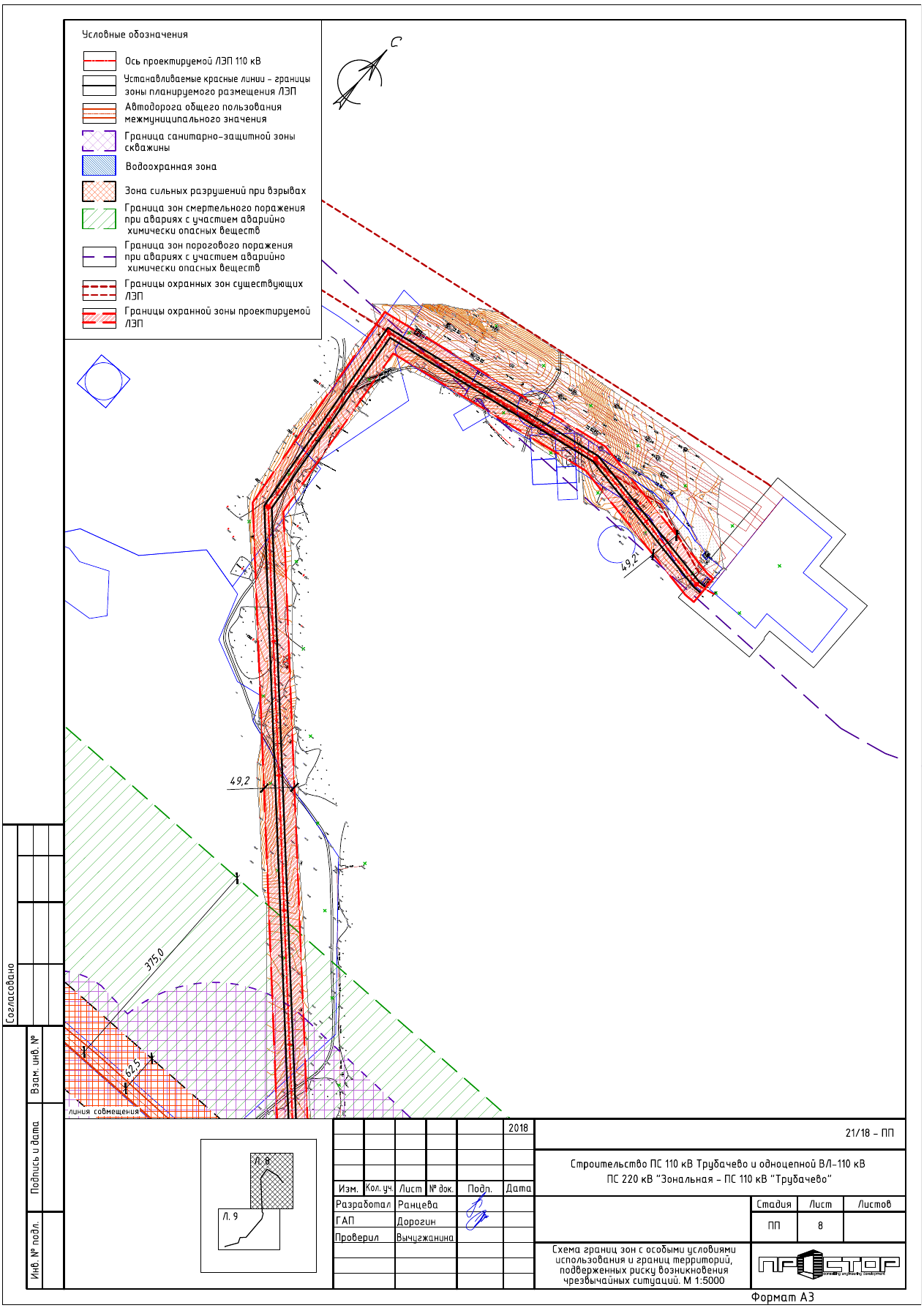

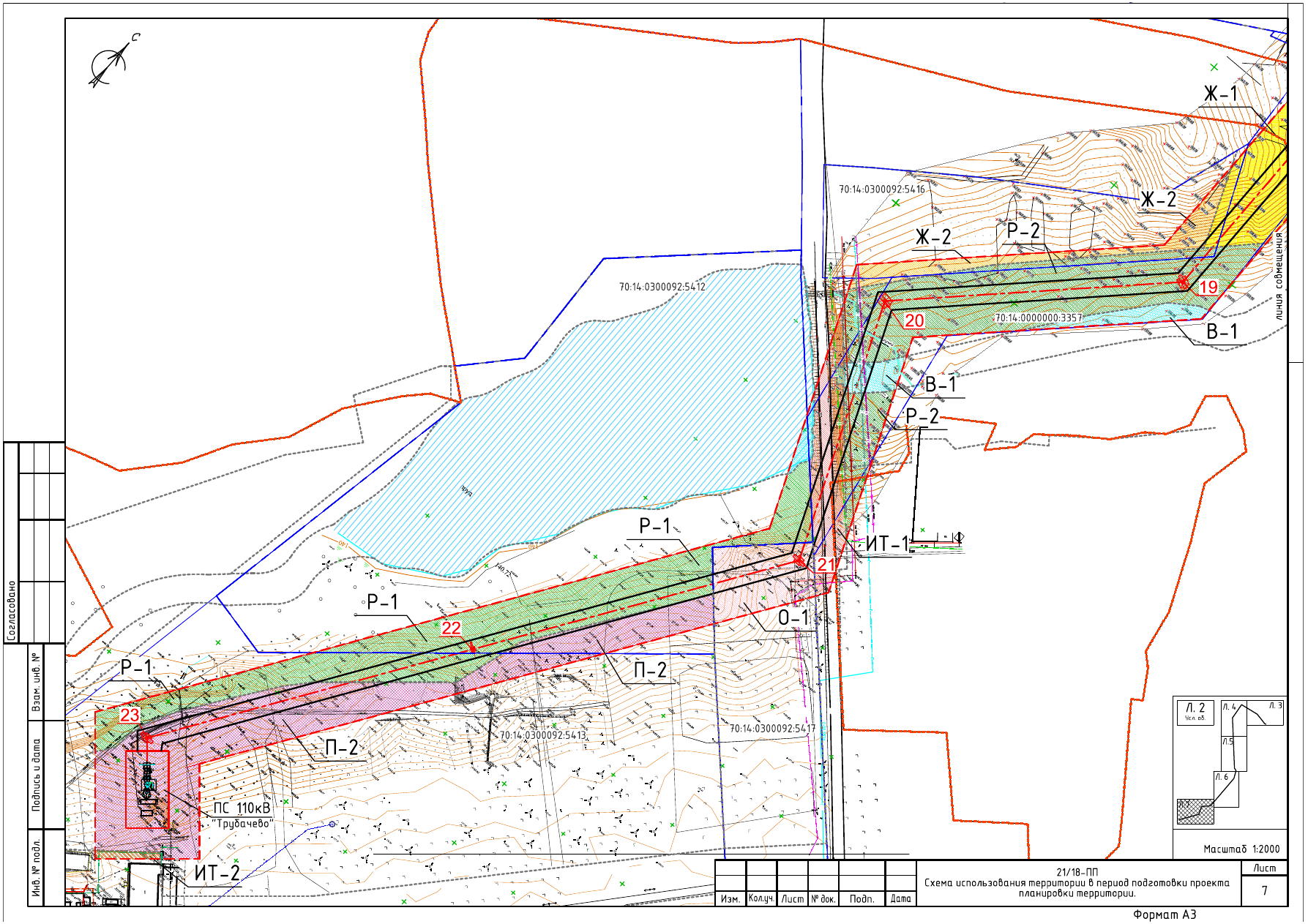

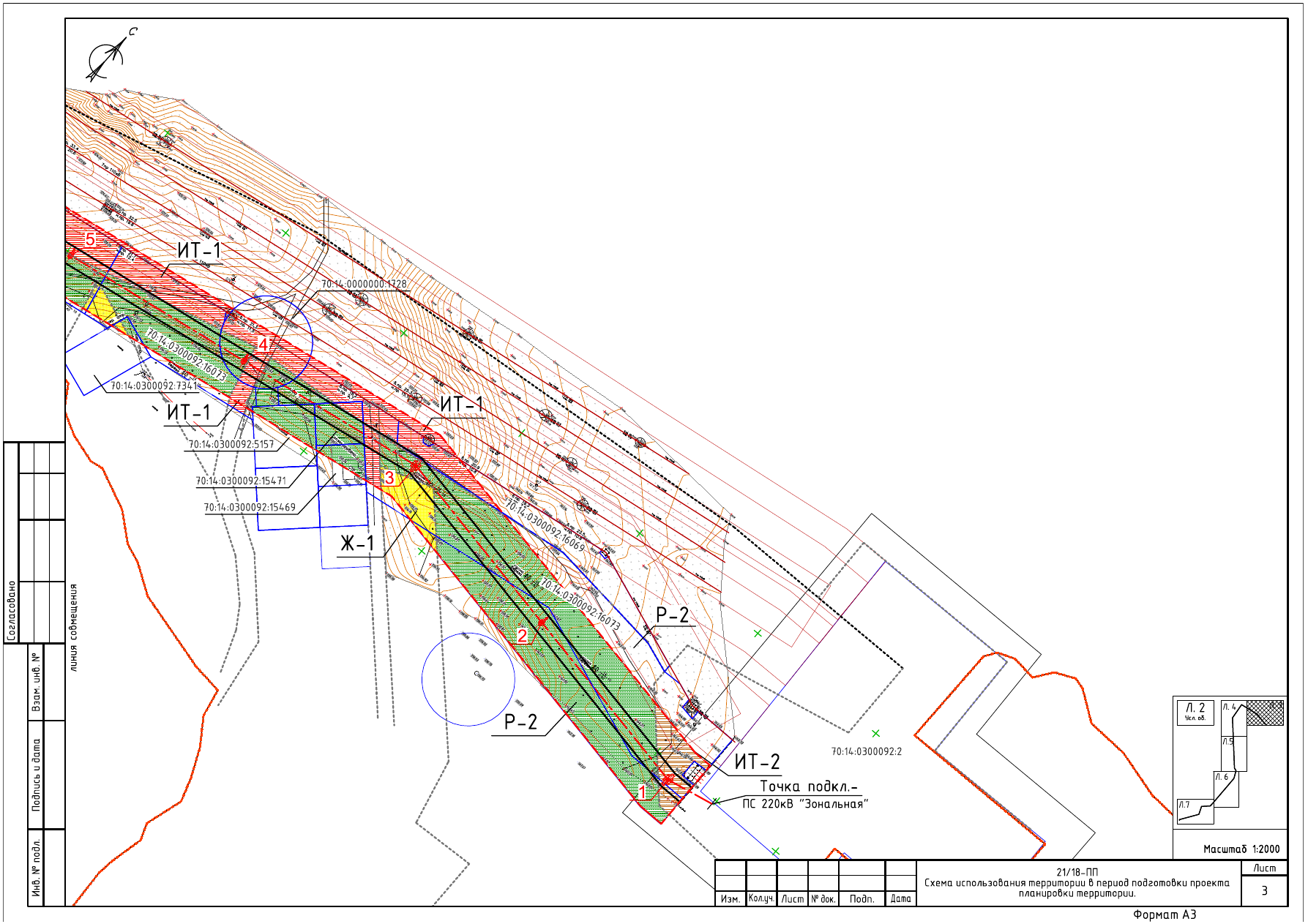

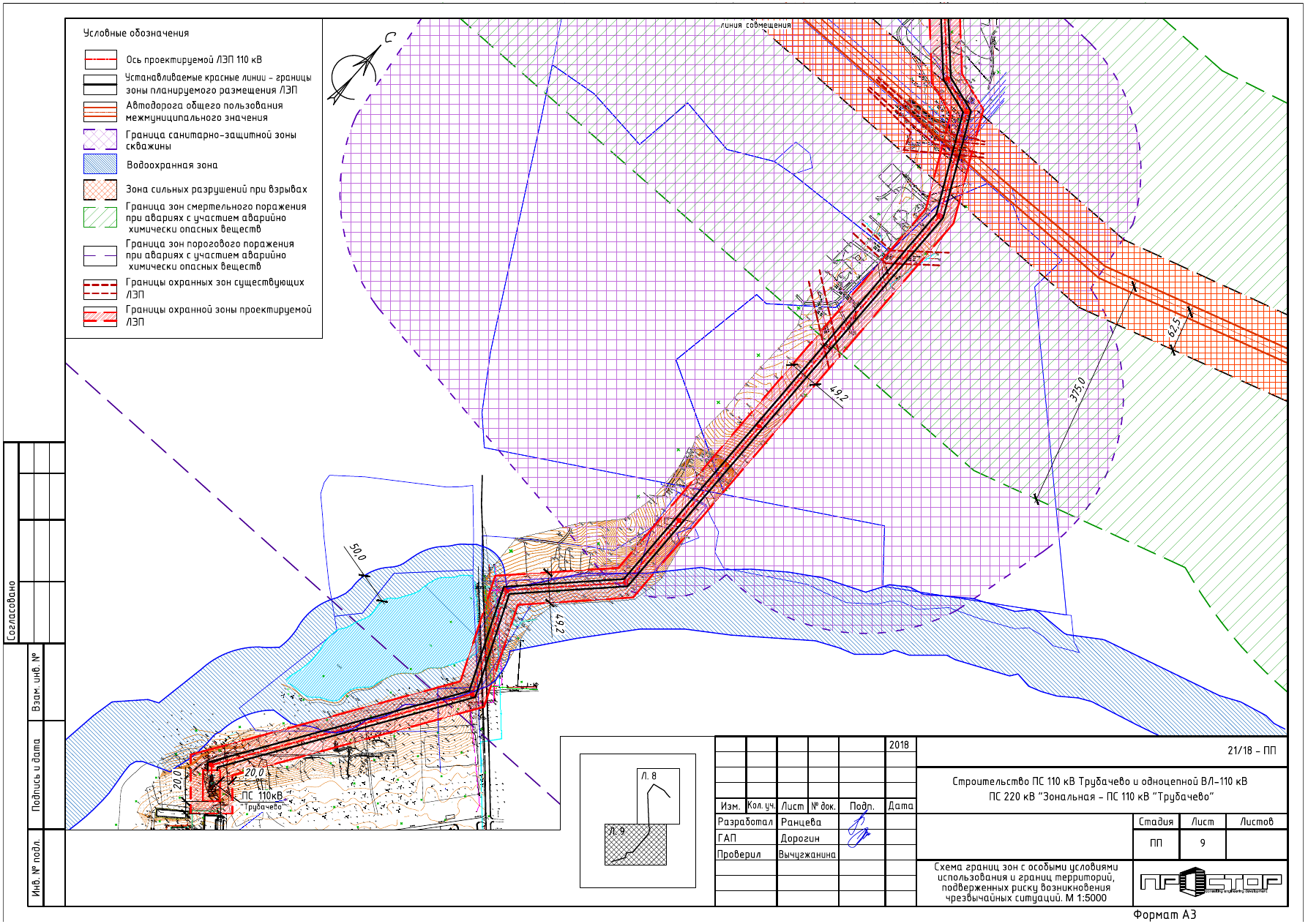

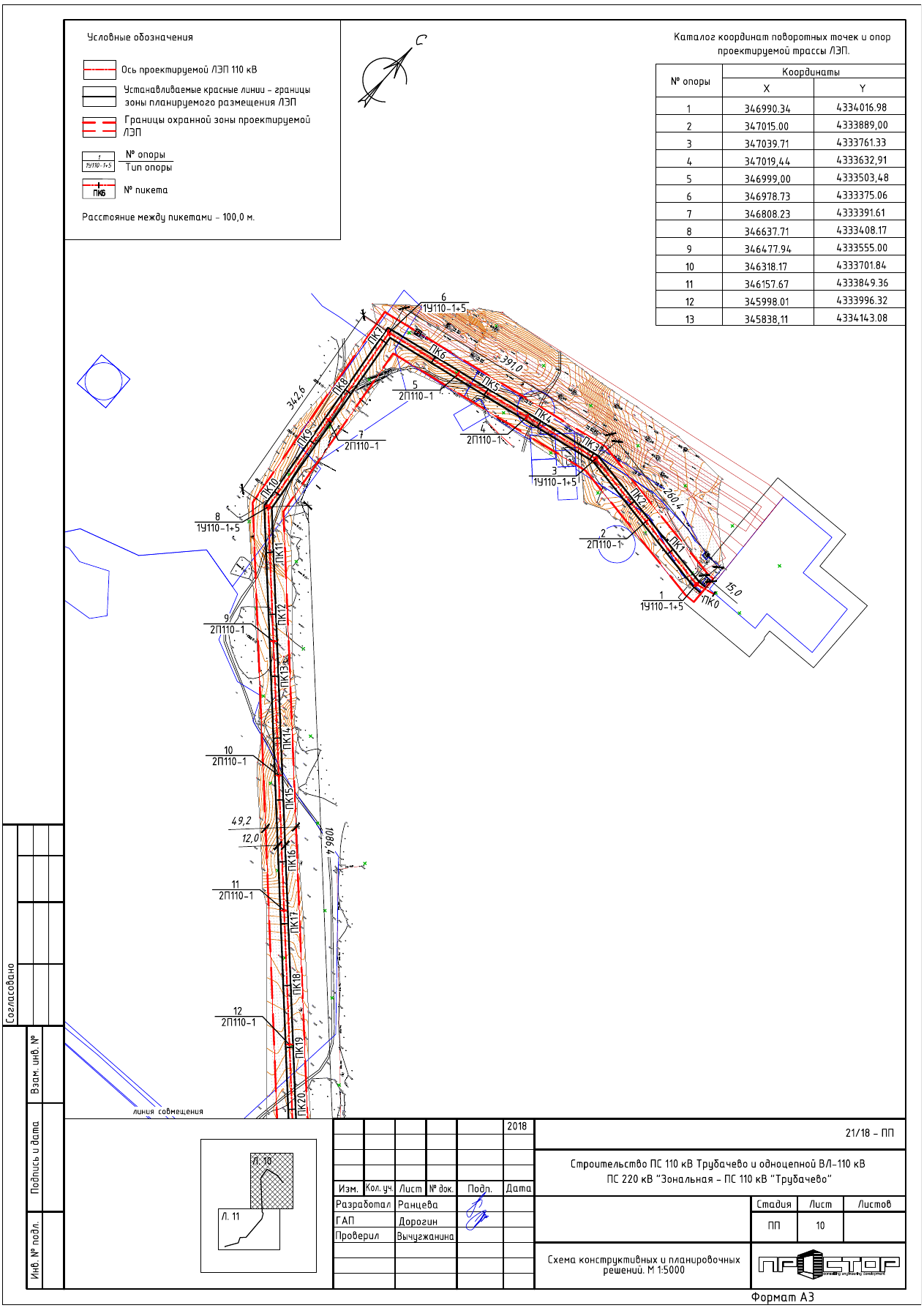

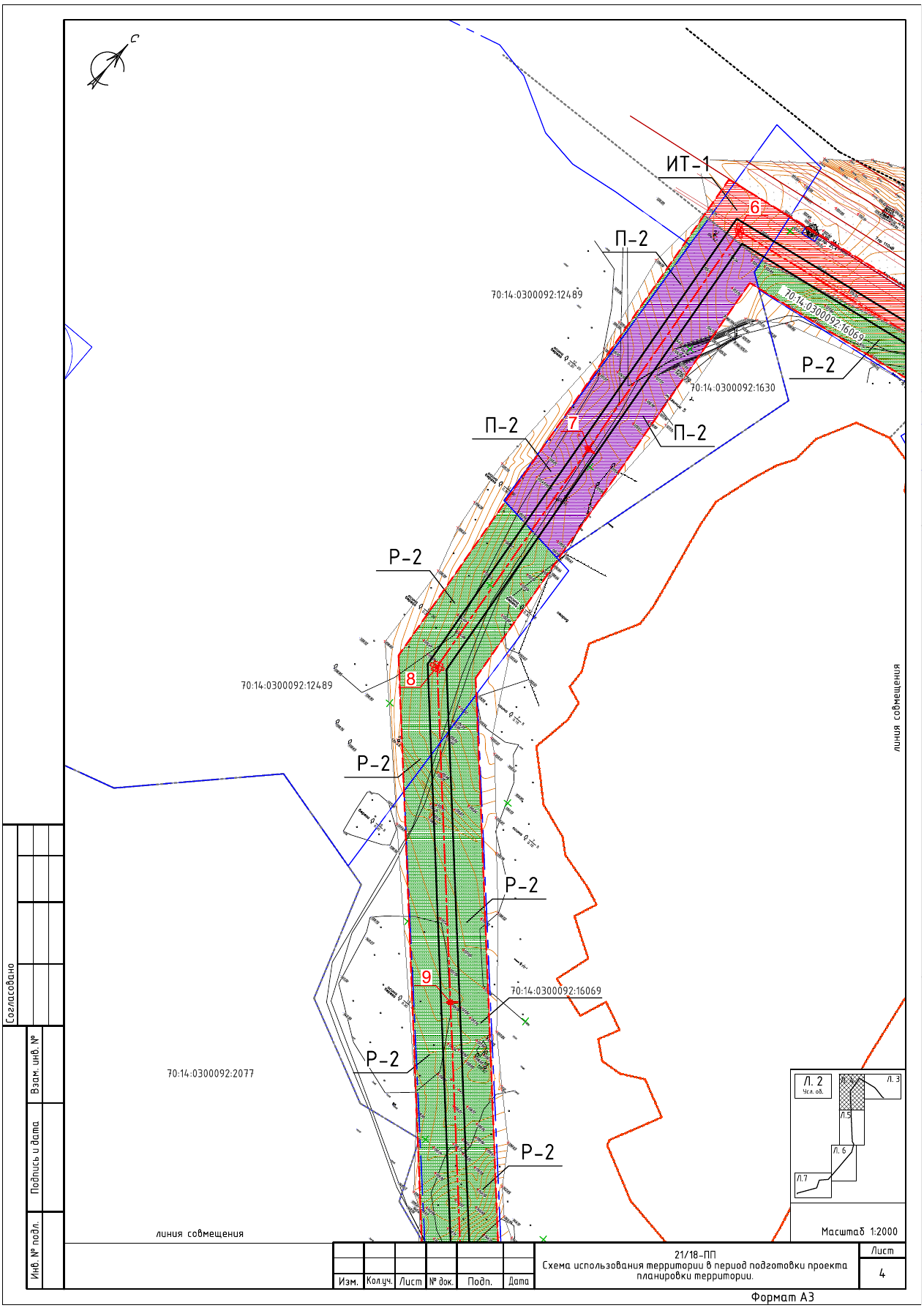

б)  Обоснование  определения  границ  зон  планируемого  размещения

линейных объектов





Границы  зон  планируемого  размещения  ЛЭП  110кВ  устанавливаются  в

соответствии  с  нормами  отвода  земельных  участков  для  электрической  сети
напряжением  110  кВ,  ширина  полосы  зоны  планируемого  размещения
воздушной линии ЛЭП устанавливается 12,0 м вдоль трассы проектируемой ВЛ
110  кВ.



Граница  зоны  планируемого  размещения  ПС  110  кВ  Трубачево

определены по ограждению территории подстанции.





в)  Обоснование  определения  границ  зон  планируемого  размещения

линейных  объектов,  подлежащих  переносу  (переустройству)  из  зон
планируемого размещения линейных объектов





В

данном

проекте

линейные

объекты,

подлежащие

переносу

(переустройству) из  зоны планируемого размещения проектируемого линейного
объекта отсутствуют.
