Преобразователь частоты INNOVERT СЕРИЯ IBD. Руководство - часть 7

Глава 7 Описание функциональных параметров



96





PrF.02

Режим работы PLC                                                    Заводское значение 0



Диапазон

0-4

Шаг

1



Значение

0: PLC выключается после единичного выполнения программы

1: Режим паузы при единичном выполнении программы

2: Цикличная работа PLC

3: Режим паузы при цикличной работе.

4:  После  единичного  выполнения  программы  PLC,  ПЧ  поддерживает  ско-

рость, установленную в последнем кадре.



  Режим  паузы  означает,  что  при  использовании  PLC  режима    после  достижения  каждой
скорости следует замедление и остановка, а затем ускорение до следующей скорости.







При PrF.02=2 программа выполняется многократно, пока не будет выключен PLC.
При  PrF.02=4  после  завершения  программы  ПЧ  работает  на  скорости,  которая  уста-

новлена в последнем кадре, без пауз.

Время ускорения и торможения устанавливается в параметрах Prb.07 и Prb.08. Время

поддержания предустановленной скорости включает в себя времена ускорения и торможе-

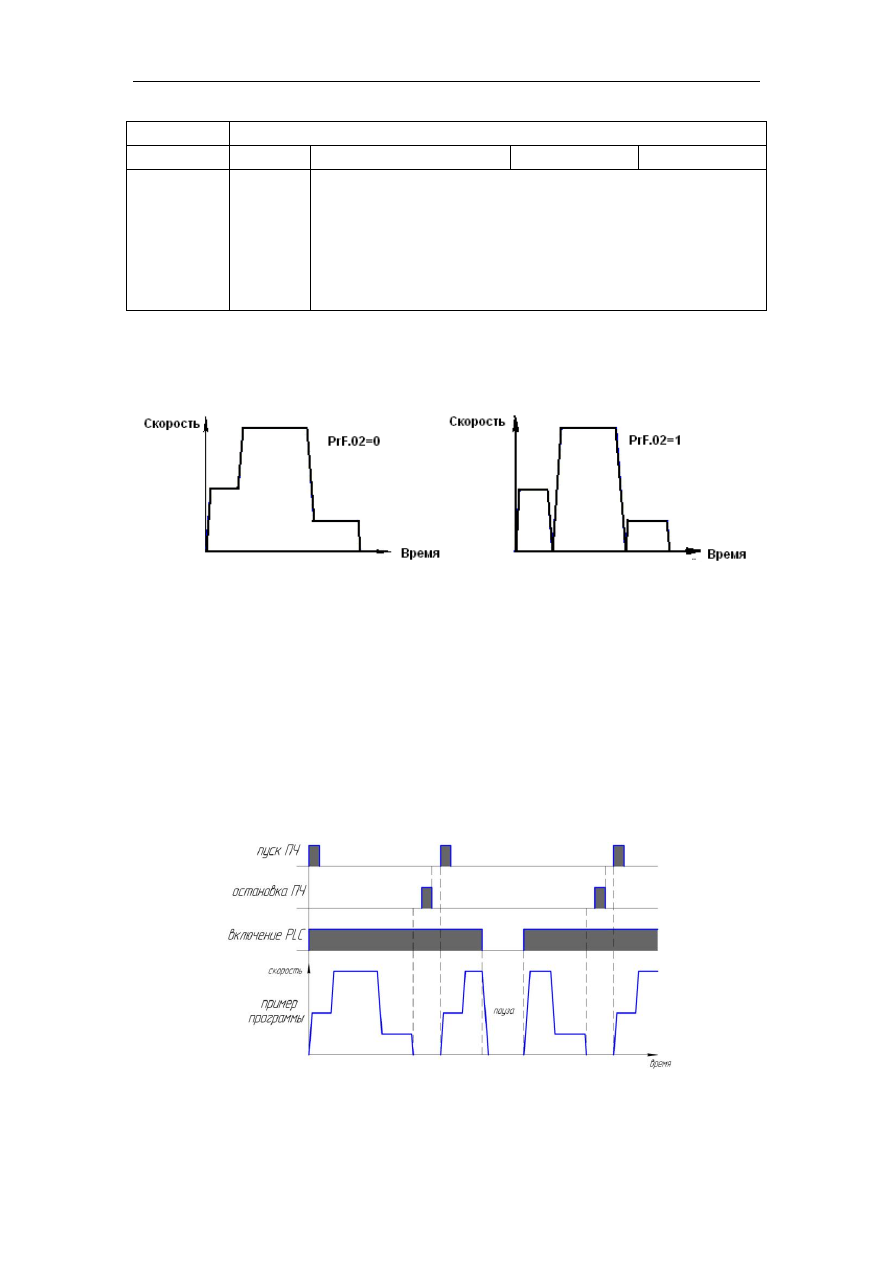

ния. Зависимость скорости от времени дана на графиках ниже:

          При PrF.02=0 или 1 повторное выполнение программы запускается последовательно-
стью  сигналов:  сначала  подаѐтся  сигнал  на  дискретный  вход,  запрограммированный  на
остановку  ПЧ,  затем  подаѐтся  сигнал  на  дискретный  вход,  запрограммированный  на  пуск
ПЧ.























Режим работы PLC выбирается в соответствии с практическими требованиями.





Инструкция по эксплуатации преобразователя частоты серии IBD



97

PrF.03

Предустановленная скорость 1                                  Заводское значение 10,0

PrF.04

Предустановленная скорость 2                                  Заводское значение 15,0

PrF.05

Предустановленная скорость 3                                  Заводское значение 20,0

PrF.06

Предустановленная скорость 4                                  Заводское значение 25,0

PrF.07

Предустановленная скорость 5                                  Заводское значение 30,0

PrF.08

Предустановленная скорость 6                                  Заводское значение 35,0

PrF.09

Предустановленная скорость 7                                  Заводское значение 40,0

PrF.10

Предустановленная скорость 8                                  Заводское значение 45,0

PrF.11

Предустановленная скорость 9                                  Заводское значение 50,0

PrF.12

Предустановленная скорость 10                                Заводское значение 10,0

PrF.13

Предустановленная скорость 11                                Заводское значение 10,0

PrF.14

Предустановленная скорость 12                                Заводское значение 10,0

PrF.15

Предустановленная скорость 13                                Заводское значение 10,0

PrF.16

Предустановленная скорость 14                                Заводское значение 10,0

PrF.17

Предустановленная скорость 15                                Заводское значение 10,0



Диапазон

0,00 ----- максимальная рабочая частота

Шаг

0,01


Параметры PrF.03  -  PrF.17  задают,  в  том  числе,  значение  15-ти  предустановленных  скоро-
стей. Выбор определенной скорости зависит от состояния дискретных входов, см. описание
для многофункциональных входов.
Номер кадра в программе соответствует номеру предустановленной скорости.

PrF.18

Время работы PLC 1                                      Заводское значение 100

PrF.19

Время работы PLC 2                                      Заводское значение 100

PrF.20

Время работы PLC 3                                      Заводское значение 100

PrF.21

Время работы PLC 4                                      Заводское значение 100

PrF.22

Время работы PLC 5                                      Заводское значение 100

PrF.23

Время работы PLC 6                                      Заводское значение 0

PrF.24

Время работы PLC 7                                      Заводское значение 0

PrF.25

Время работы PLC 8                                        Заводское значение 0

PrF.26

Время работы PLC 9                                        Заводское значение 0

PrF.27

Время работы PLC 10                                      Заводское значение 0

PrF.28

Время работы PLC 11                                      Заводское значение 0

PrF.29

Время работы PLC 12                                      Заводское значение 0

PrF.30

Время работы PLC 13                                      Заводское значение 0

PrF.31

Время работы PLC 14                                      Заводское значение 0

PrF.32

Время работы PLC 15                                      Заводское значение 0



Диапазон

0 ----- 65000

Шаг

1


Время работы PLC определяет время работы на каждой из скоростей и задается в соответ-
ствующем  параметре.  Если  время  работы  какого-либо  кадра  равно  нулю,  то  этот  и  после-
дующие кадры, время работы которых может быть отличным от нуля, будут игнорироваться
в процессе выполнения программы. Время работы первого кадра должно быть отличным от
нуля,  в  противном  случае  выполнение  программы  будет  невозможно,  и  на  экране  ПЧ  по-
явится ошибка «Pr».

Глава 7 Описание функциональных параметров



98



PrF.33

Задание направления вращения                                      Заводское значение 0



Диапазон

0 ----- 32767

Шаг

1

Параметр PrF.33 задает направление вращения для каждого цикла со своей скоростью.
Способ задания направления вращения: задание числа с 16 разрядами в двоичной си-

стеме,  а  затем  перевод  значения  в  десятичную  систему;  каждый  двоичный  разряд  задает
направление  вращения:  0  –  вращение  вперед,  1-  вращение  назад.  Настройки  параметра
PrF.33 вступают в силу только при включении режима PLC.


Пример: непрерывная работа в режиме PLC на пяти сменяющихся скоростях:





Рабочая    частота

Направление вра-

щения

Длительность,

сек

Основная частота

Регулируется потенцио-

метром на пульте

Вперед



Скорость 1

20,0

Назад

20

Скорость 2

60,0

Вперед

25

Скорость 3

40,0

Назад

30

Скорость 4

15,0

Вперед

20


Две кнопки, одна предназначена для пуска, другая для остановки, частота регулируется по-
тенциометром на пульте управления.



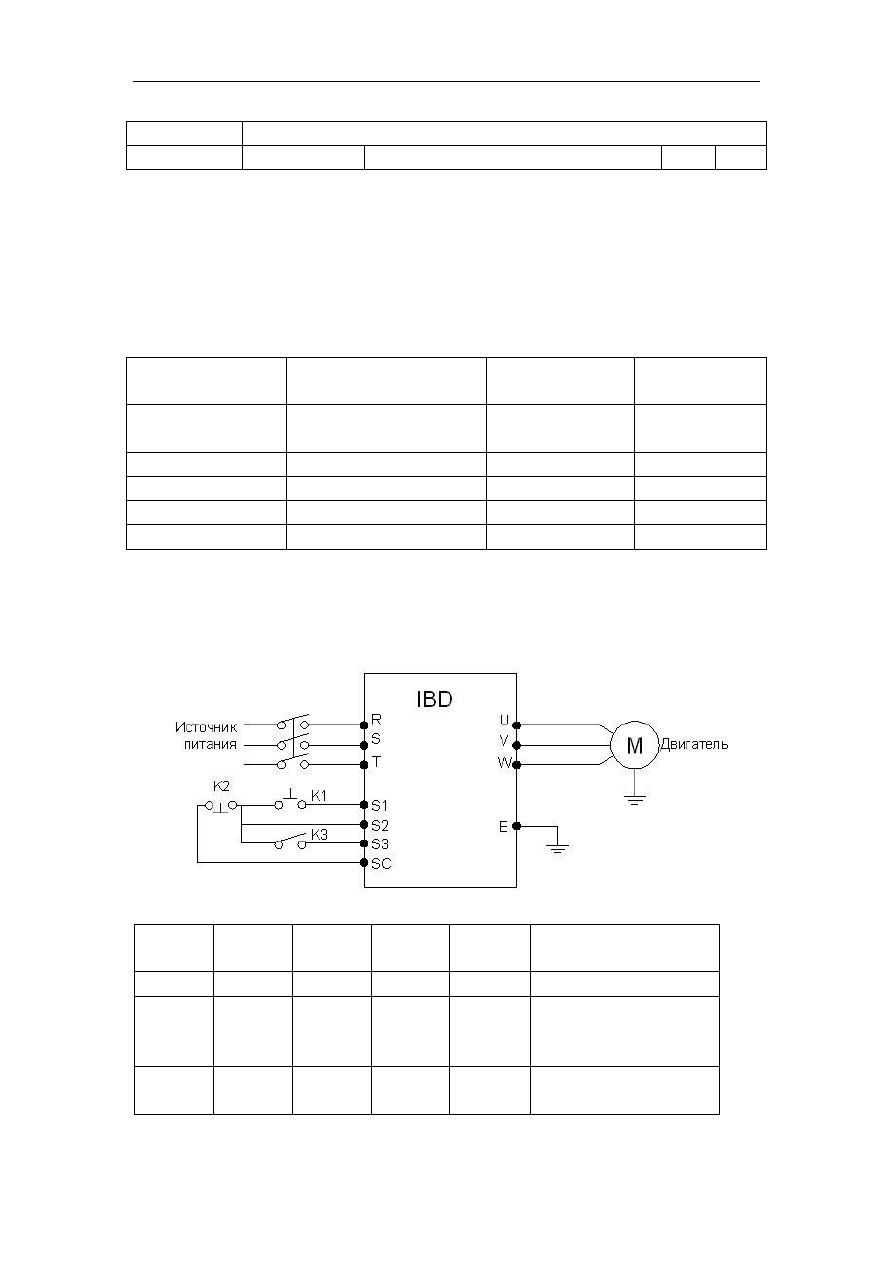

(1)  Схема соединений.



(2)  Настройка параметра PrF.33 определяющего направления вращения

Скорость

4

Скорость

3

Скорость

2

Скорость

1

Основная
скорость

Примечание

4

3

2

1

0

Степень двоичного числа

0

1

0

1

0

направление вращения:

0 - вперед,

1 - назад

0×2

4

1×2

3



0×2

2



1×2

1



0×2

0



значение  в  десятичной
системе

Числу  01010  в  двоичной  системе  соответствует  число  10  в  десятичной  системе:
1×2

1

+1×2

3

=2+8=10, следовательно, PrF.33=10.

Инструкция по эксплуатации преобразователя частоты серии IBD



99

Задание параметров:
Prb.01=3                        (Управление частотой с помощью потенциометра пульта)
Prb.02=1                        (Настройка способа пуска: многофункциональный вход)
Prb.05=60                      (Максимальная рабочая частота 60 Гц)
Prb.07=10                      Prb.08=10 (длительность ускорения/замедления 10 с)

Prd.17=6                        (Клемме S1 присвоена функция «Вращение вперед)
Prd.18=8                        (Клемме S2 присвоена функция «Остановка»)
Prd.19=20                      (Клемме S3 присвоена функция «запуск PLC»)
PrF.00=1                        (Запоминание цикла программы PLC)
PrF.01=0                        (PLC автоматически не включается)
PrF.02=0                        (PLC работает в течение одного цикла и останавливается)
PrF.03=20                      (Скорость 1:      20 Гц)
PrF.04=60                      (Скорость 2:      60 Гц)
PrF.05=40                      (Скорость 3:      40 Гц)
PrF.06=15                      (Скорость 4:      15 Гц)
PrF.18=10                      (Время работы на скорости 1:    10 с)
PrF.19=20                      (Время работы на скорости 2:    20 с)
PrF.20=25                      (Время работы на скорости 3:    25 с)
PrF.21=30                      (Время работы на скорости 4:    30 с)

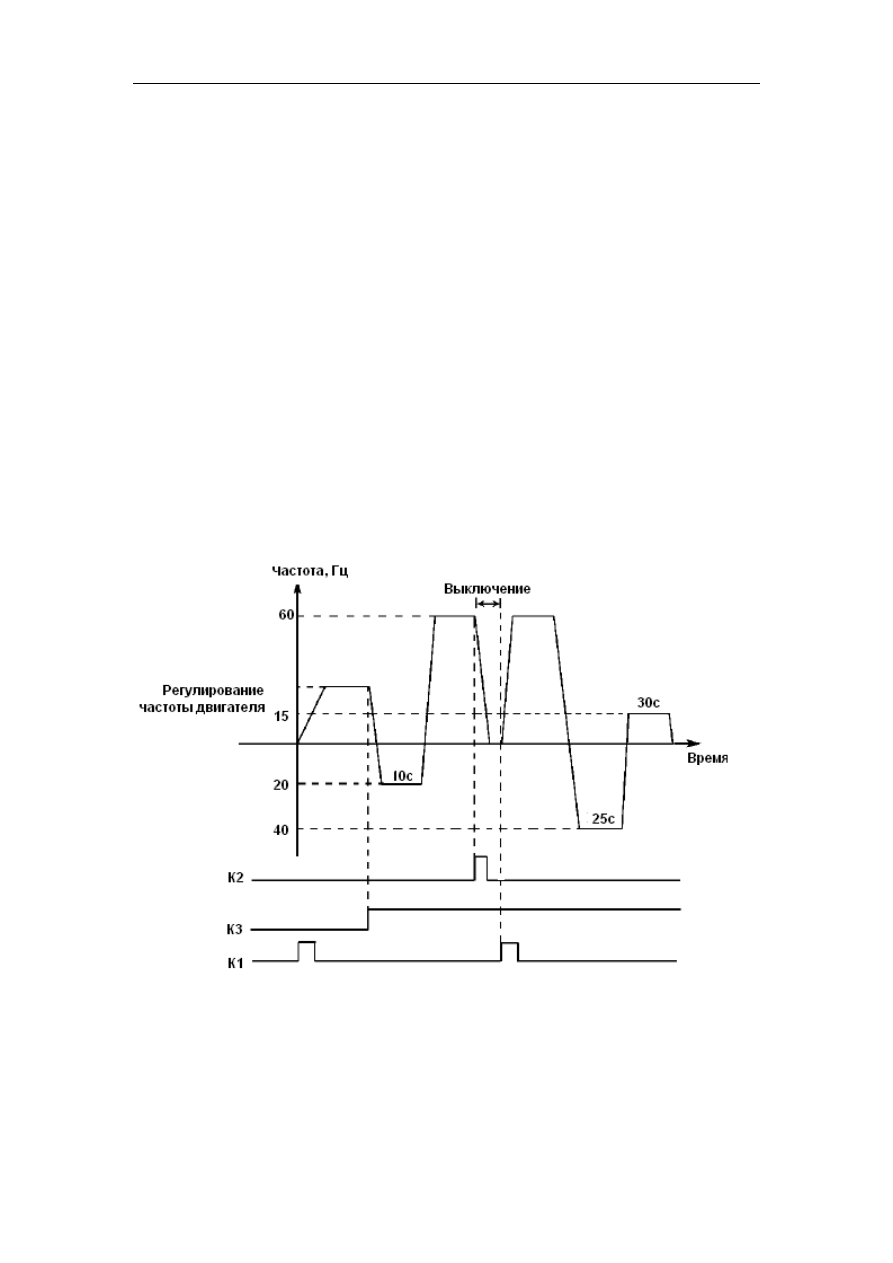

Пояснение:

1.  Кратковременно нажмите K1 для пуска преобразователя, потенциометром
отрегулируйте    рабочую частоту.

2.  Замкните K3 для включения PLC режима. Программа PLC будет выпол-

няться в течение одного цикла, а затем ее выполнение прекратится.





Глава 7 Описание функциональных параметров



100

3.  Если программа выполняется и произошел сбой, нажмите К2, ПЧ прекратит

работу. После устранения неисправности запустите его снова, замкнув K1.

4.  Если PrF.00=0, то выполнение программы начнется сначала.

Программа PLC будет выполняться в течение одного цикла, а затем ее выполнение прекра-
тится.



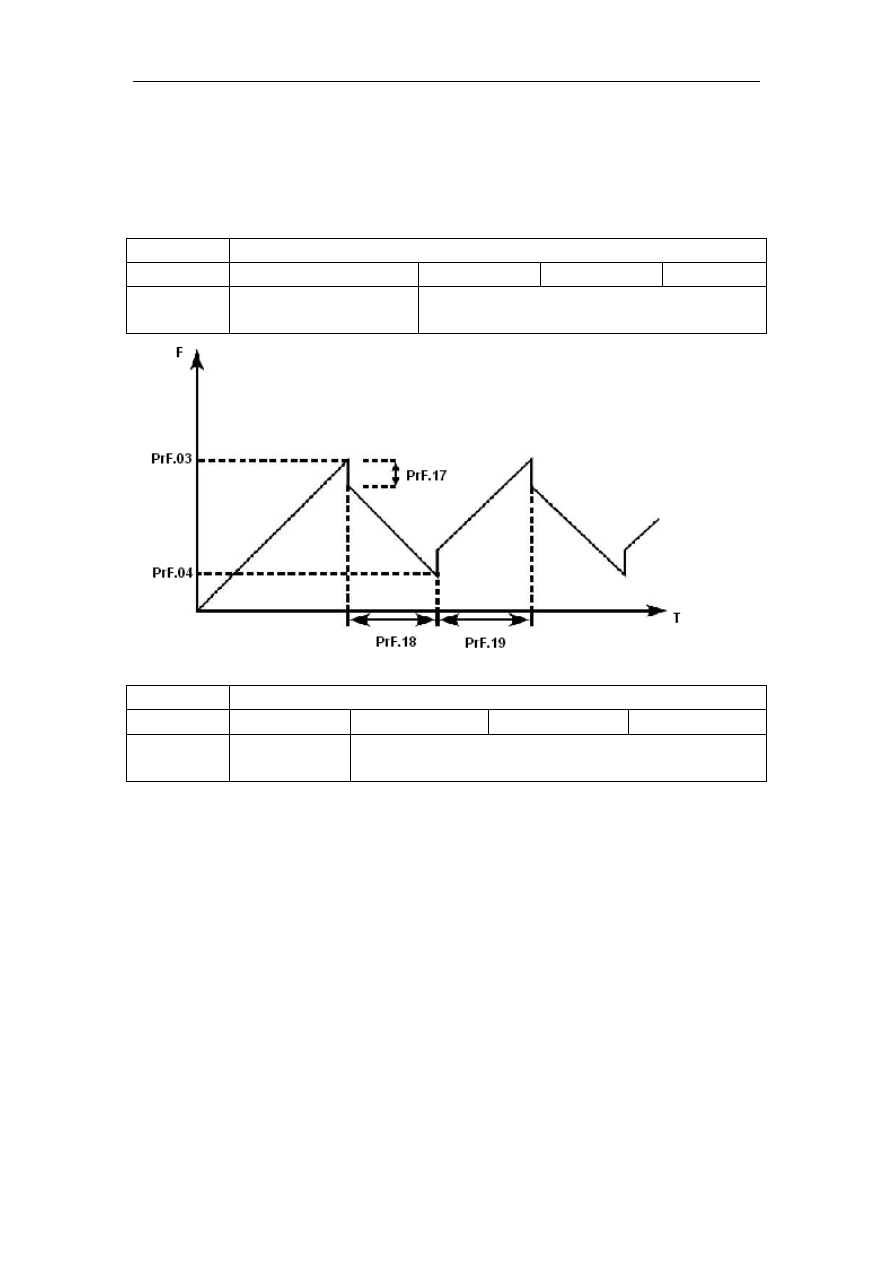

PrF.34

Режим треугольной волны                                                              Заводское значение 0



Диапазон

0-1

Шаг

1



Значение

0: Режим выключен

1: Режим выключен





PrF.35

Разрешение изменения источника задания                    Заводское значение 0



Диапазон

0 - 1

Шаг

1



Значение

0: Изменение источника запрещено

1: Изменение источника разрешено



См. параметры Prd.15 - Prd.22, функции «27» и «28» программирования входов.



Инструкция по эксплуатации преобразователя частоты серии IBD



101



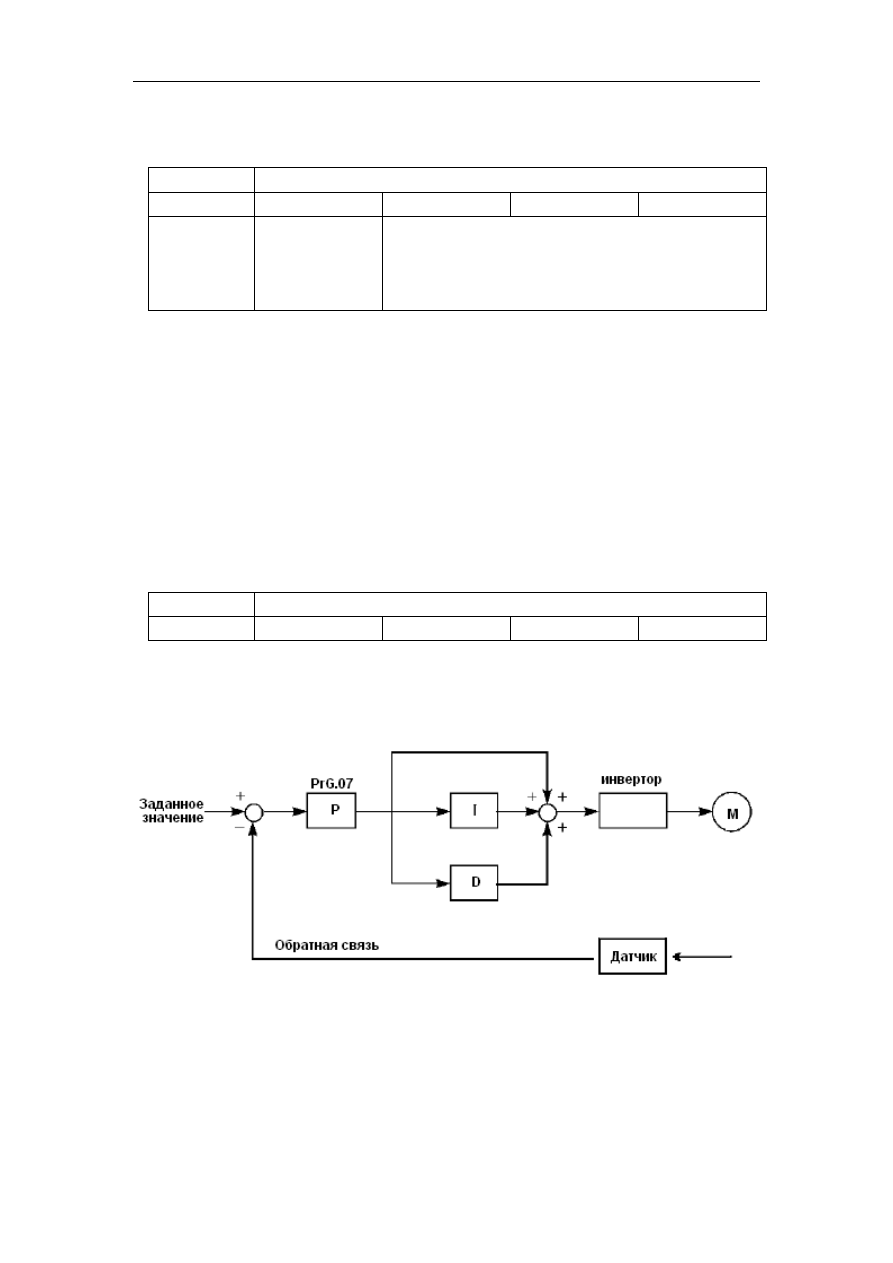

7-7 Параметры    встроенного    PID-регулятора



PrG.00

Режим включения PID-регулятора                              Заводское значение 0



Диапазон

0-2

Шаг

1



Значение

0: Выключен: PID-регулятор не запущен
1: Включен: PID-регулятор активирован
2: Включение PID-регулятора по условию


0: Выключен

PID-регулятор выключен, PID-регулирование не выполняется.
1: Включен

PID-регулятор включается при включении преобразователя. Активация предустановленных
скоростей имеет приоритет над режимом PID-регулирования.
2: Включение PID-регулятора по условию

PID-регулятор включен, PID-регулирование начинает выполняться при подаче дискретного
сигнала на соответствующий вход.



PrG.01

Рабочий режим PID-регулятора                                  Заводское значение 0



Диапазон

0-1

Шаг

1



Значение

0: Режим отрицательной обратной связи
1: Режим положительной обратной связи



0: Режим отрицательной обратной связи
Если величина обратной связи превышает установленное заданное    значение (например,
в  параметре  PrG.04),  ПЧ  уменьшает  выходную  частоту.  Если  величина  обратной  связи
меньше установленного значения, ПЧ увеличивает выходную частоту.
1: Режим положительной обратной связи
Если величина обратной связи превышает установленное заданное    значение (например,
в  параметре  PrG.04),  ПЧ  увеличивает  выходную  частоту.  Если  величина  обратной  связи
меньше установленного значения, ПЧ уменьшает выходную частоту.



PrG.02

Выбор источника заданного значение для PID-регулятора  Заводское значение: 0



Диапазон

0-2

Шаг

1



Значение

0: Выбор численного значения задания
1: Выбор значения FIV
2: Выбор значения FIC


С помощью параметра PrG.02 выбирается источник сигнала задания, на основе которого
будет  действовать  PID-регулятор.  Данное  задание    может  быть  сформировано    с  помо-
щью установки значения соответствующего параметра ПЧ, аналогового задания    напря-
жения или тока на входе.
0: Выбор численного значения.
Заданное значение для PID-регулятора формируется    с помощью параметра PrG.04.
1: Выбор значения FIV
Заданное значение для PID-регулятора формируется с помощью напряжения на входе FIV,
также может быть задано с помощью потенциометра.

Глава 7 Описание функциональных параметров



102

2: Выбор значения FIC
Заданное значение для PID-регулятора формируется с помощью тока на входе FIC.



PrG.03

Сигнал обратной связи    PID-регулятора

Заводское значение: 0



Диапазон

0-2

Шаг

1



Значение

0: Выбор входа    FIV в качестве входа для обратной связи

1: Выбор входа FIC в качестве входа для обратной связи

2: Выбор разности значений FIV и FIC в качестве сигнала об-

ратной связи


Параметр PrG.03 задает канал обратной связи PID-регулятора. PID-регулирование приме-
няется для управления температурой, давлением и т.д., сигнал обратной связи подается с
датчиков  температуры,  давления  и  т.д.  Сигналы  обратной  связи,  как  правило,  представ-
ляют из себя ток 4-20 мА или напряжение 0-10 В.


0: Выбор входа FIV в качестве входа обратной связи
Сигнал обратной связи с датчика регулируемой величины подается на вход FIV.
1: Выбор входа    FIС в качестве входа обратной связи.
Сигнал обратной связи подается на вход FIC.
2: Выбор разности значений FIV и FIC в качестве величины    обратной связи



PrG.04

Численное значение задания для PID-регулятора                     Заводское значение: 0



Диапазон

0-100 %

Шаг

1


Численное значение задания    PID-регулятора в % от величины соответствующей сигна-
лам 10В или 20 мА.






Замечания по использованию преобразователя в режиме PID-регулирования:

(1)  Правильно выберите датчик, у которого выходным сигналом является ток 4-20 мА

или напряжение 0-10 В.

(2)  Правильно установите заданное значение для PID-регулятора;

(3)  Для устранения колебаний уменьшите пропорциональную компоненту (значение

P);

PrG.08

PrG.09

Инструкция по эксплуатации преобразователя частоты серии IBD



103

(4)  Для устранения колебаний увеличьте постоянную времени интегральной компо-

ненты (значение I);

(5)  Для устранения колебаний уменьшите    дифференциальную компоненту (значение

D).





1.  Ограничение  значения  пе-
ререгулирования на выходе
a:  Уменьшение  дифференци-
альной  компоненты  (величи-
на D)
b:  Увеличение  интегральной
компоненты (величина I)
2.  Предотвращение  колеба-
ний на выходе
a:  Уменьшение  дифференци-
альной  компоненты  (величи-
на  D)  или  установка  ее  зна-
чения, равного «0»
b:  Уменьшение  пропорцио-
нальной  компоненты  (вели-
чина P)



Глава 7 Описание функциональных параметров



104



При  использовании  PI  или  PID  –  законов  регулирования  возможна  установившаяся
ошибка  регулирования  с величиной  до  ±10%  от значения  максимального сигнала  обрат-
ной связи. Допустимая ошибка определяется величиной параметра PrG.20.



PrG.05

Верхнее значение аварийного сигнала PID-регулятора

Заводское значение: 100



Диапазон

0,0 – 100%

Шаг

0,1


Когда  величина  обратной  связи  превышает  допустимую  величину,  PID-регулятор  посы-
лает  сигнал  о  сбое,  и  соответствующий  многофункциональный  выход  активируется,  ин-
формируя пользователя о возникшей неисправности без выключения ПЧ.



PrG.06

Нижнее значение аварийного сигнала PID-регулятора

Заводское значение: 0



Диапазон

0,0 – 100%

Шаг

0,1


Когда  величина  обратной  связи  становится  ниже  допустимой  величины,  PID-регулятор
посылает сигнал о сбое, и соответствующий многофункциональный выход активируется,
информируя пользователя о возникшей неисправности без выключения ПЧ.



PrG.07

PID-регулятор, величина P

Заводское значение: 50%



Диапазон

0,0 – 200%

Шаг

0,1


Значение  P  (пропорциональная  составляющая)  задает  величину  максимального  отклоне-
ния регулируемого параметра от заданного значения. Используется только в случае, когда

I=D=0.



PrG.08

PID-регулятор, величина I (постоянная времени)              Заводское значение: 1,0



Диапазон

0.0 – 200,0 с

Шаг

0,1


Значение I (постоянная времени интегральной составляющей) задает скорость отклика на
изменения регулируемой величины. Чем больше значение I, тем медленнее PID-регулятор
реагирует на изменения (увеличивается постоянная времени). Если значение I  мало, мо-
жет  появиться  осцилляция  выходного  сигнала.  Значение  I=0  соответствует  отключению
интегральной составляющей.

Инструкция по эксплуатации преобразователя частоты серии IBD



105



PrG.09

PID-регулятор, величина D

                                      Заводское значение: 0



Диапазон

0.00 – 20.0

Шаг

0.01


Значение  D  (дифференциальная  составляющая)  задает  величину  обратной  связи  в  зави-
симости  от  скорости  изменения  регулируемой  величины.  Чем  больше  значение  D,  тем
больше  сигнал  обратной  связи.  Значение  D=0  соответствует  выключению  дифференци-
альной составляющей.



PrG.10

Шаг вычислений PID-регулятора

                           Заводское значение: 0,10



Диапазон

0,00 – 1,00 Гц

Шаг

0,01



PID-регулятор  производит  вычисления  каждые  10  мс,  и  способен  постоянно  вычислять
величину изменения частоты (∆F Гц). Параметр PrG.10 устанавливает максимальную ве-
личину изменения частоты за интервал времени 10 мс. Если расчетное изменение частоты
превысило значение параметра PrG.10, то реальная скорость изменения частоты на выходе
преобразователя не превышает величины, соответствующей    этому параметру.



PrG.11

Частота перехода PID-регулятора в режим ожидания



Заводское значение: 0,00



Диапазон

0,00 – 120,00 Гц

Шаг

0,01

PrG.12

Пауза при переходе в режим ожидания PID-регулятора

Заводское значение: 10.0



Диапазон

0,0 – 200,0сек

Шаг

0,1

PrG.13

Величина заданного параметра для выхода из режима ожидания PID-регулятора

Заводское значение : 0,0%



Диапазон

0,0 – 100%







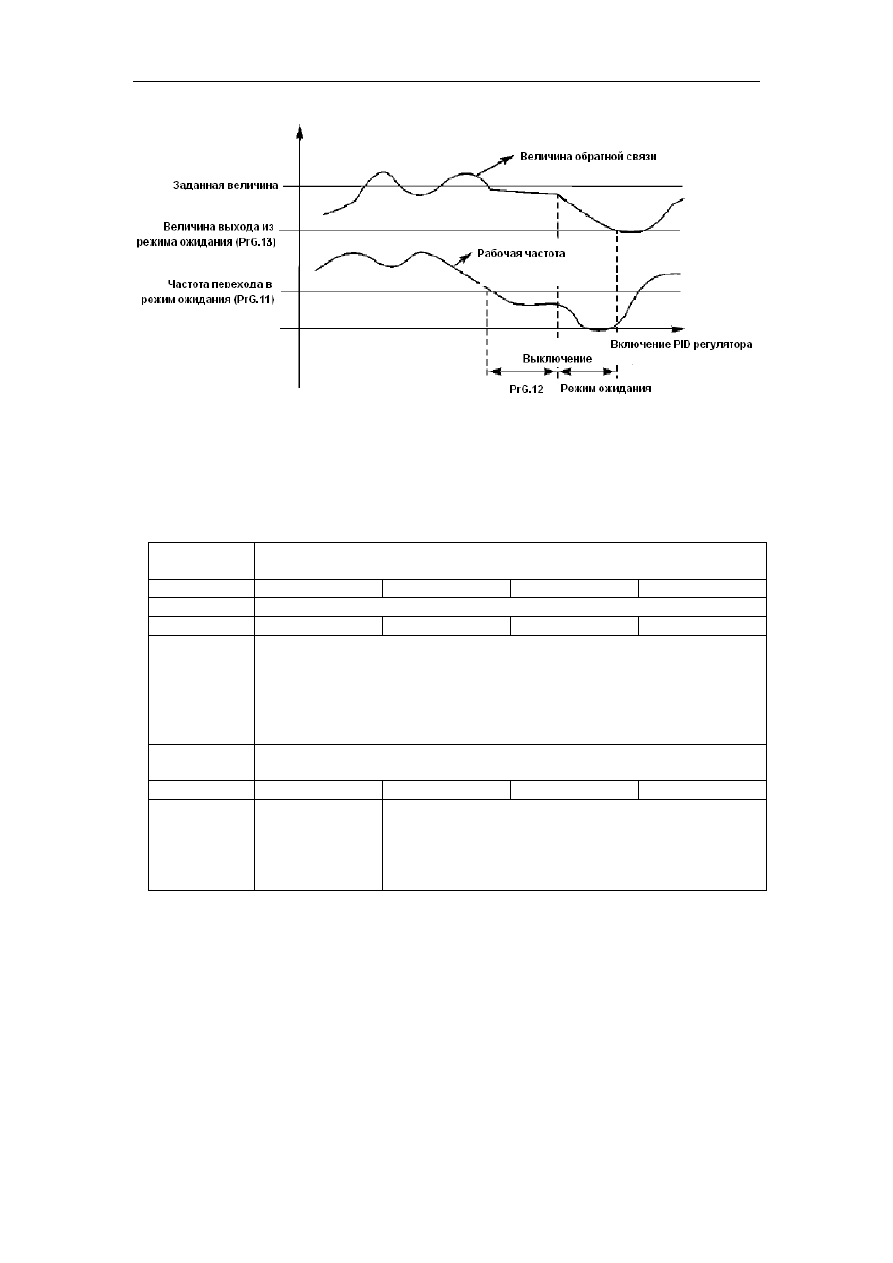

PrG.11:      Частота перехода PID-регулятора в режим ожидания.
Значение параметра PrG.11 устанавливает минимальную частоту, по достижении которой

PID-регулятор  переходит  в  режим  ожидания  (спящий  режим).  Если  рабочая  частота
меньше значения, заданного параметром PrG.11, начинает отсчитываться время перехода
в режим ожидания.


PrG.12:      Пауза при переходе в режим ожидания PID-регулятора

Параметром PrG.12 задается время, в течение которого PID-регулятор находится в режиме
ожидания, в то время как ПЧ работает на частоте ниже частоты перехода в режим ожида-
ния. Если время работы ПЧ в данном случае превышает значение, заданное параметром

PrG.12, то    ПЧ переходит в режим ожидания, обесточивается выход преобразователя, от-
ключается PID-регулятор, но продолжает отслеживаться величина обратной связи.



    PrG.13:    Величина заданного параметра для выхода из режима ожидания PID-регулятора.

ПЧ во время режима ожидания (спящего режима) отслеживает величину обратной связи,
если ее значение становится меньше определенного значения (PrG.13), ПЧ включается, и
запускается режим    PID-регулирования.

Глава 7 Описание функциональных параметров



106







Пример. Если численное значение задания 60% (0-100% соответствует 0-10 В), а величи-
на заданного параметра для выхода из режима ожидания PID-регулятора 80%, то факти-
ческая  величина выхода  из  режима  ожидания  60%  ×  80%  =  48%  (0-100%  соответствует

0-10 В).



PrG.14

Отображение величины сигнала обратной связи PID-регулятора
Заводское значение: 1000



Диапазон

0 – 1000

Шаг

1

PrG.15

Количество разрядов

Заводское значение: 4



Диапазон

0 – 5

Шаг

1



0: Величина обратной связи не отображается
1: Отображается 1 цифра
2: Отображаются 2 цифры
3: Отображаются 3 цифры
4: Отображаются 4 цифры
5: Отображаются 5 цифр

PrG.16

Количество разрядов после точки в десятичном режиме индикации
Заводское значение: 1



Диапазон

0 – 4

Шаг

1



Значение

0: Цифры после точки не отображаются
1: Отображается 1 цифра после точки
2: Отображаются 2 цифра после точки
3: Отображаются 3 цифра после точки
4: Отображаются 4 цифра после точки


PrG.14: Отображение величины обратной связи PID-регулятора
Значение параметра PrG.14 соответствует максимальному аналоговому сигналу, например,
напряжению  +10  В.  Если  установить  значение  параметра  PrG.14  «200»,  то  +10  В  будет
соответствовать индицируемому числу 200.


PrG.15: Количество разрядов
Количество индицируемых разрядов. Значение «0» соответствует отключению индикации.
Настраивается согласно практическим требованиям пользователя.







Инструкция по эксплуатации преобразователя частоты серии IBD



107

PrG.16: Количество разрядов после точки в десятичном режиме индикации
Параметром PrG.16 задается количество разрядов, отображаемых после точки.
Пример:  необходимо  настроить  индикацию  так,  чтобы  отображалось  4  цифры  и  одна
цифра после точки. Значение сигнала обратной связи 50%, а значение соответствующего
параметра  PID-регулятора  «200».  Тогда  величина  отображаемой  величины  равна
200 × 50% = 100,0. Данная группа настроек позволит получить удобное для пользователя
отображение величины.
Настройка параметра для этого примера: PrG.14 = 200, PrG.15 = 4; PrG.16 = 1.



PrG.17

Верхний предел частоты    PID-режима                      Заводское значение: 48



Диапазон

0 – максимальная

рабочая частота

Шаг

0,01

PrG.18

Нижний предел частоты    PID-режима                      Заводское значение: 20



Диапазон

0 – максимальная

рабочая частота

Шаг

0,01

PrG.20

Зона нечувствительности регулятора                      Заводское значение: 1



Диапазон

0 –10%

Шаг

0,1


PrG.17:  При  активировании  PID-режима,  если  выходная  частота  больше,  чем  параметр

PrG.17,  и  это  длится  дольше  минуты,  то  контакты  реле  YB  и  YC  срабатывают  (при

Prd.25=29).


PrG.18:  При  активировании  PID-режима,  если  выходная  частота  меньше,  чем  параметр

PrG.18  и  это  длится  дольше  минуты,  то  контакты  реле  YB  и  YC  размыкаются  (при

Prd.25=29).



PrG.20: Регулятор не изменяет своего выходного сигнала, если величина ошибки регулиро-
вания меньше этого значения. Ошибка определяется в единицах параметра PrG.04.



PrG.21

Поведение преобразователя при обрыве токового датчика.
Заводское значение: 0



Диапазон

0 – 2

Шаг

1



Значение

0: Нет реакции
1: Поддержка последней выходной частоты
2: Преобразователь останавливается.


0: Нет реакции. При обрыве токового сигнала датчика обратной связи сообщение об аварии
не появляется.
1: При обрыве токового сигнала датчика обратной связи (ток цепи менее 2 мА) появляется
сообщение  с  кодом  «20».  Во  время  этого  преобразователь  поддерживает  последнюю  (до
обрыва)  выходную  частоту.  PID-режим  выключен.  При  восстановлении  сигнала  обратной
связи PID-режим вновь активируется, сигнал аварии пропадает.
2: Преобразователь останавливается. При потере токового сигнала датчика (ток цепи менее
2 мА) выход преобразователя обесточивается. Появляется сообщение:

-

«200» потеря сигнала при остановке;

-

«201» потеря сигнала при ускорении;

-

«202» потеря сигнала при замедлении;

-

«203» потеря сигнала при постоянной скорости;

Глава 7 Описание функциональных параметров



108



7-8 Группа параметров последовательного канала связи



PrH.00

Скорость передачи данных

Заводское значение: 0



Диапазон

0 – 3

Шаг

1



Значение:

0: 4800 бит/с

1: 9600 бит/с

2: 19200 бит/с

3: 38400 бит/с

    С помощью параметра PrH.00 задается скорость обмена данными;

Примечание:  при  использовании  последовательной  передачи  данных  должна  быть  уста-
новлена одинаковая скорость передачи данных для обеих сторон соединения.



PrH.01

Формат данных



Заводское значение: 0



Диапазон

0 – 5

Шаг

1



Значение

0: 8N1 для ASCII

1: 8E1 для ASCII

2: 8O1 для ASCII

3: 8N1 для RTU

4: 8E1 для RTU

5: 8O1 для RTU

    С  помощью  параметра  PrH.01  устанавливается  формат  передачи  данных,
см. приложение 2.



PrH.02

Адрес преобразователя при последовательной связи







                                                            Заводское значение: 0



Диапазон

0 – 240

Шаг

1


Если через последовательный интерфейс подключены несколько ПЧ, каждый из них дол-
жен иметь свой адрес, который задается с помощью параметра PrH.02; в одну сеть можно
объединить до 240 ПЧ серии IBD.
Если PrH.02=0, то порт приема данных отключен.



PrH.03

Активация сторожевого таймера                                        Заводское значение: 0



Диапазон

00 – 02

Шаг

1



Значение

При обрыве линии связи

00: ничего не делать

01: Появится сигнал индикации ошибки, и преобразователь не

останавливается

02: Появится сигнал индикации, и преобразователь останавли-

вается

PrH.04

Время сторожевого таймера              Заводское значение: 5 сек



Диапазон

0– 100 сек

Шаг







Инструкция по эксплуатации преобразователя частоты серии IBD



109



7-9 Параметры для усложненного применения



Pr i.00

Доступ к параметрам для усложненного применения            Заводское значение: 0



Диапазон

0 – 1

Шаг

1



Значение

0: параметры блокированы

1: параметры доступны


С помощью параметра Pr i.00 можно блокировать изменение параметров в данной группе.



Pr i.01

Установка частоты 50 Гц или 60 Гц



Заводское значение: 0



Диапазон

0 – 1

Шаг

1



Значение

0: 50 Гц

1: 60 Гц


Выберите  частоту,  соответствующую  частоте  сети.  Параметр  Pr  i.01  не  изменяется  при
инициализации заводской установки параметров (см. Prb.17).



Pr i.02

Адаптация параметров преобразователя под «легкую» нагрузку.    Заводское значение: 0



Диапазон

0 – 1

Шаг

1



Значение

0: Момент нагрузки двигателя не зависит от скорости

1: Момент нагрузки для вентиляторных и насосных двигателей


Настройка  параметра  Pr  i.02  производиться  согласно  действующей  нагрузке.  Если  Pr
i.02=1, величину момента можно изменять согласно нагрузке зависящей от скорости вра-
щения  двигателя.  Уровень  защиты  и  соответствующие  параметры  изменяются  в  момент
переключения.  Параметр  Pr  i.02  не  изменяется  при  инициализации заводской  установки
параметров (см. Prb.17).



Pr i.03

Установка уровня срабатывания защиты от перенапряжения

Заводское значение: 800



Диапазон

760 – 820В

Шаг

1


С помощью параметра Pr i.03 устанавливается уровень защиты от перенапряжения в звене
постоянного  тока.



Защита  преобразователя  срабатывает  в  случае  слишком  высокого

напряжения в сети; правильно настройте уровень защиты, чтобы обеспечить нормальную
работу преобразователя.



Pr i.04

Установка уровня защиты от низкого напряжения        Заводское значение: 400.0



Диапазон

380 – 450В

Шаг

1


С помощью параметра Pr i.04 устанавливается уровень защиты от низкого напряжения. За-
щита преобразователя срабатывает в случае слишком низкого напряжения в сети; правильно
настройте уровень защиты, чтобы обеспечить нормальную работу преобразователя.

Глава 7 Описание функциональных параметров



110



Pr i.05

Установка уровня защиты от перегрева



Заводское значение: 85



Диапазон

40 – 120

Шаг

1


Параметр  Pr  i.05  определяет  уровень  защиты  от  перегрева.  Уровень  защиты  должен  быть
таким,  чтобы  обеспечить  нормальную  работу  преобразователя  при  высокой  окружающей
температуре.  Однако  перегрев  может  привести  к  повреждению  модуля,  поэтому  примите
меры по улучшению вентиляции.



Pr i.06

Настройка времени изменения показаний дисплея



Заводское значение: 2,0



Диапазон

0 – 100

Шаг

1


Значение данного параметра относится к интервалу  изменения изображения на дисплее.
Обычно  данный  параметр  изменять  не  следует.  При  малой  величине  параметра  отобра-
жение силы тока на дисплее будет нестабильным.



  Pr i.07



Коэффициент коррекции минимального значения аналогового выхода 0-10 В



Заводское значение: *



Диапазон

0 – 65535

Шаг

1

  Pr i.08

Коэффициент коррекции максимального значения аналогового выхода 0-10 В



Заводское значение: *



Диапазон

0 – 65535

Шаг

1

  Pr i.09

Коэффициент коррекции минимального значения аналогового выхода 0-20 мА



Заводское значение: *



Диапазон

0 – 65535

Шаг

1

  Pr i.10

Коэффициент коррекции максимального значения аналогового выхода 0-20 мА

Заводское значение: *



Диапазон

0 – 65535

Шаг

1

*Данные параметры настроены по умолчанию, и изменять их запрещается. В противном
случае это приведет к неправильной работе ПЧ.





  Pr i.12

Сброс задания частоты, достигнутой в режиме UP/DOWN          Заводское значение 0



Диапазон

0 - 1

Шаг

1



Значения

0:    Запоминание достигнутой частоты при выключении или остановке ПЧ

1:    Сброс задания

Параметр Pr i.12 идентичен параметру    PrE.35.



Pr i.12=PrE.35



Глава 8 Техническое обслуживание, диагностика ошибок и меры по их предотвращению





Глава 8 Техническое обслуживание, диагностика ошибок

и меры по их предотвращению


Следите за тем, чтобы ПЧ находился в допустимых    условиях окружающей среды.



8-1 Необходимая ежедневная проверка
Ежедневную проверку следует проводить для выявления:
(1) Повышенной вибрации или необычного шума двигателя.
(2) Повышенного нагрева двигателя.
(3) Отсутствия механических повреждений кабелей питания и двигателя.
(4) Отсутствия разрывов проводов и плохого контакта.
(5) Отсутствия загрязнений    внутри ПЧ.
(6) Работоспособности вентилятора.
(7) Соответствия условий эксплуатации техническим требованиям (влажность, температура,

вентиляция и т.д.).

(8) Наличия пыли или посторонних предметов внутри радиатора.
(9) Текущей производительности и рабочих характеристик ПЧ.
(10) Повышенного нагрева или необычного шум во время работы ПЧ.



8-2 Замечания по техническому обслуживанию и проверке.



(1)    Перед техническим обслуживанием (ТО) и проверкой обесточьте прибор.
(2) Начинайте ТО только после отключения питания ПЧ. Убедитесь, что индикатор высоко-

го напряжения погас (мигающий светодиод красного цвета).

(3) Во избежание короткого замыкания не оставляйте внутри ПЧ после ТО и проверки по-

сторонние детали (болты, гайки и пр.).

(4) Очищайте ПЧ от пыли, предохраняйте от влаги.

(5) Во время проверки и ремонта ПЧ следите за правильным соединением проводов, в про-

тивном случае преобразователь выйдет из строя.
