AIRTRONIC / AIRTRONIC M (воздухонагревательный прибор). Руководство - часть 4

49

6

Спецификация монтажной схемы,
элемент управления EasyStart R+ / R / T

2.15.1  Датчик температуры внутри салона


(для EasyStart R+ входит в комплект поставки,



для EasyStart R / T – опция)

2.15.9  Датчик наружной температуры (опция)

3.1.7

Кнопка “ВЫКЛ”

3.1.9

Выключатель “Обогрев / Вентиляция”

3.1.16

Кнопочный выключатель радиоуправления

3.1.17

Устройство управления «Минирегулятор»

3.2.15  Часовое реле EasyStart T

3.3.9

Блок радиоуправления EasyStart R



(стационарная часть)

3.3.10  Блок радиоуправления EasyStart R+



(стационарная часть)

3.6.1

Кабельный стренг

3.8.3

Антенна

a)   Подключение элементов управления к

отопительному прибору

c)    Клемма 58 (освещение)
d)   Автономная вентиляция при помощи

автомобильного вентилятора (опция)

e)   Подключение часового реле EasyStart T
g)   Вынесенная кнопка “ВКЛ / ВЫКЛ”
    (опция, № по каталогу: 22 1000 32 84 00)
h)   Разъем “Вентиляция” через EasyStart R+
x)    Перемычка ADR
y)    Подсоединить и изолировать кабели

Обратить внимание!

•  Учитывайте тип отопительного прибора!
•  Обозначенная на монтажной схеме буквой y) пере-

мычка должна быть непременно установлена.

•  Изолировать неиспользуемые концы проводки.
•  Штекеры и корпуса розеточных частей соединителей

показаны со стороны входа проводки.

Расположение монтажных схем отопительных при-
боров Airtronic
Сопоставление монтажных схем осуществляется при
помощи установленного прибора управления:
•  Блок управления с диагностическим кабелем:
  К 16-контактному штекеру подсоединен диагностиче-

ский кабель bl/ws к камере 8.

•  Блок управления с двумя диагностическими кабеля-

ми и диагностикой JE:

  К 16-контактному штекеру подсоединен диагности-

ческий кабель bl/ws к камере 3, диагностический
кабель bl/ge подсоединен к камере 8.

  Монтажная схема

sw  =  черный
ws  =  белый
rt  =  красный
ge  =  желтый
gn  =  зеленый

Цветовые обозначения проводов на монтажных
схемах

vi  =  фиолетовый
br  =  коричневый
gr  =  серый
bl  =  синий
li

=  лиловый

EasyStart T
Раскладка контактов штекера EasyStart T

  1

Клемма 30 (плюс)

rt

  2

S+ (сигнал включения)

ge

  3

Клемма 31 (минус)

br

  4

Кабель передачи данных

vi

  5

Диагностический кабель (линия К)  bl/ws

  6

Клемма 58

gr/sw

  7

Температурный датчик (плюс)

gr

  8

Температурный датчик (минус)

br/ws

  9

– –

– –

EasyStart R
Раскладка контактов в штекере стационарной части

  1

Клемма 31 (минус)

  2

– –

  3

– –

  4

Кабель передачи данных

  5

Кнопка/светодиод (минус)

  6

– –

  7

Клемма 30 (плюс)

  8

S+ (сигнал включения)

  9

Светодиод (плюс)

 10

Диагностический кабель (линия К)

 11

Кнопка (минус)

 12

– –

EasyStart R+
Раскладка контактов в штекере стационарной части

  1

Клемма 31 (минус)

  2

– –

  3

Вентиляция (коммутационный сигнал –)

  4

Кабель передачи данных

  5

Кнопка/светодиод (минус)

  6

емпературный датчик (минус)

  7

Клемма 30 (плюс)

  8

S+ (сигнал включения)

  9

Светодиод (плюс)

 10

Диагностический кабель (линия К)

 11

Кнопка (минус)

 12

Температурный датчик (плюс)

Раскладка контактов

50

6

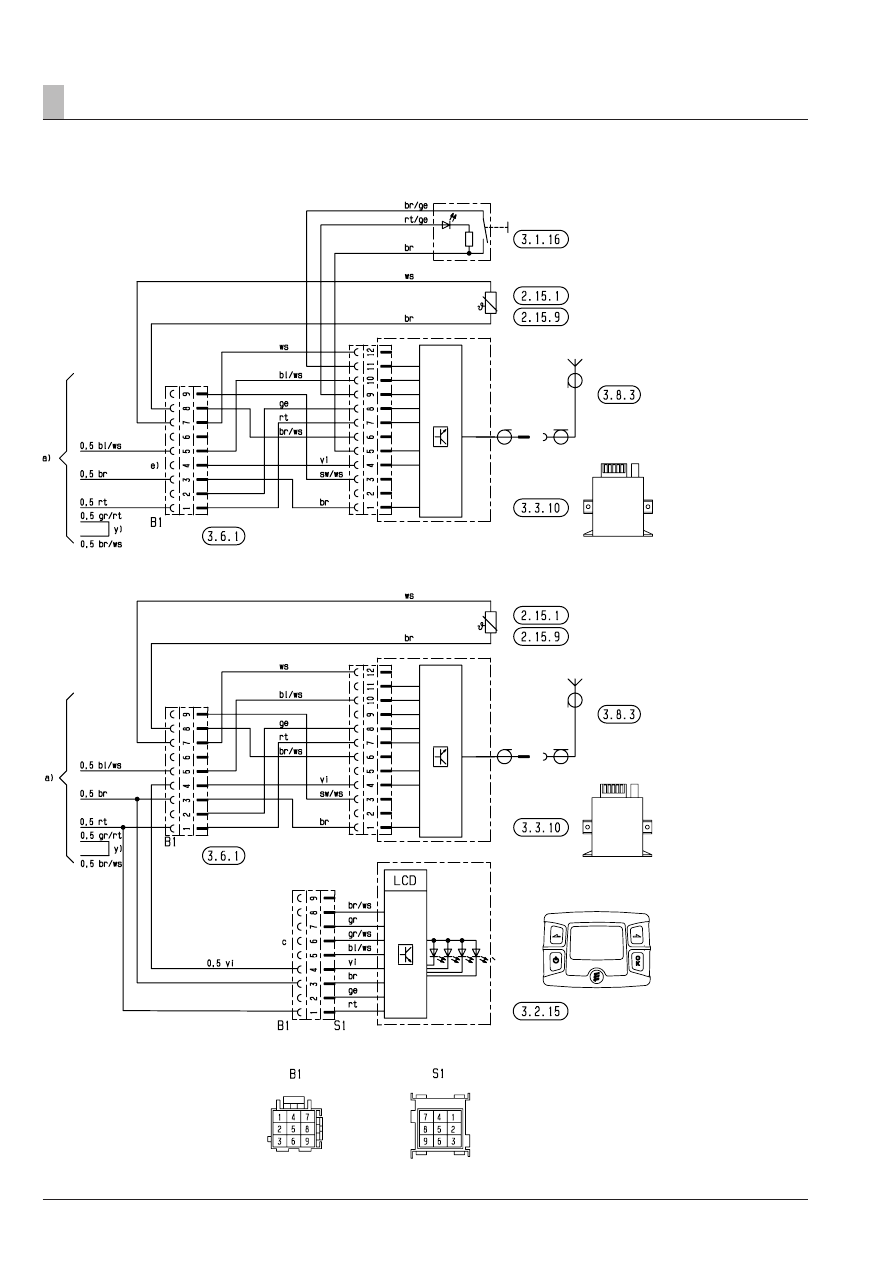

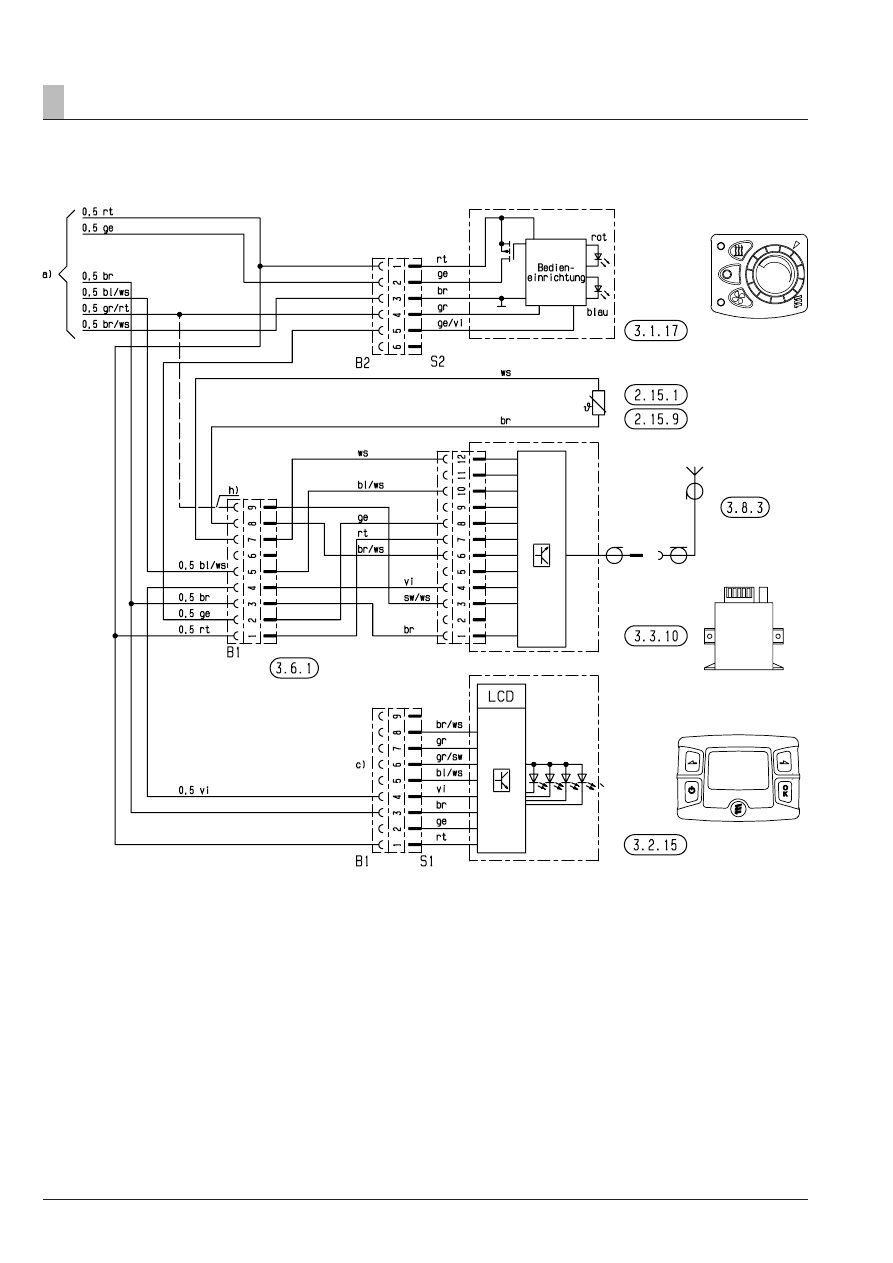

Монтажная схема элемента управления EasyStart R+
(блоки управления с одним диагностическим кабелем)

Спецификация страница 49

25 2069 00 97 06 B

  Монтажная схема

51

6

Спецификация страница 49

25 2069 00 97 06 B

Монтажная схема элемента управления EasyStart R+
(блоки управления с одним диагностическим кабелем)

  Монтажная схема

52

6

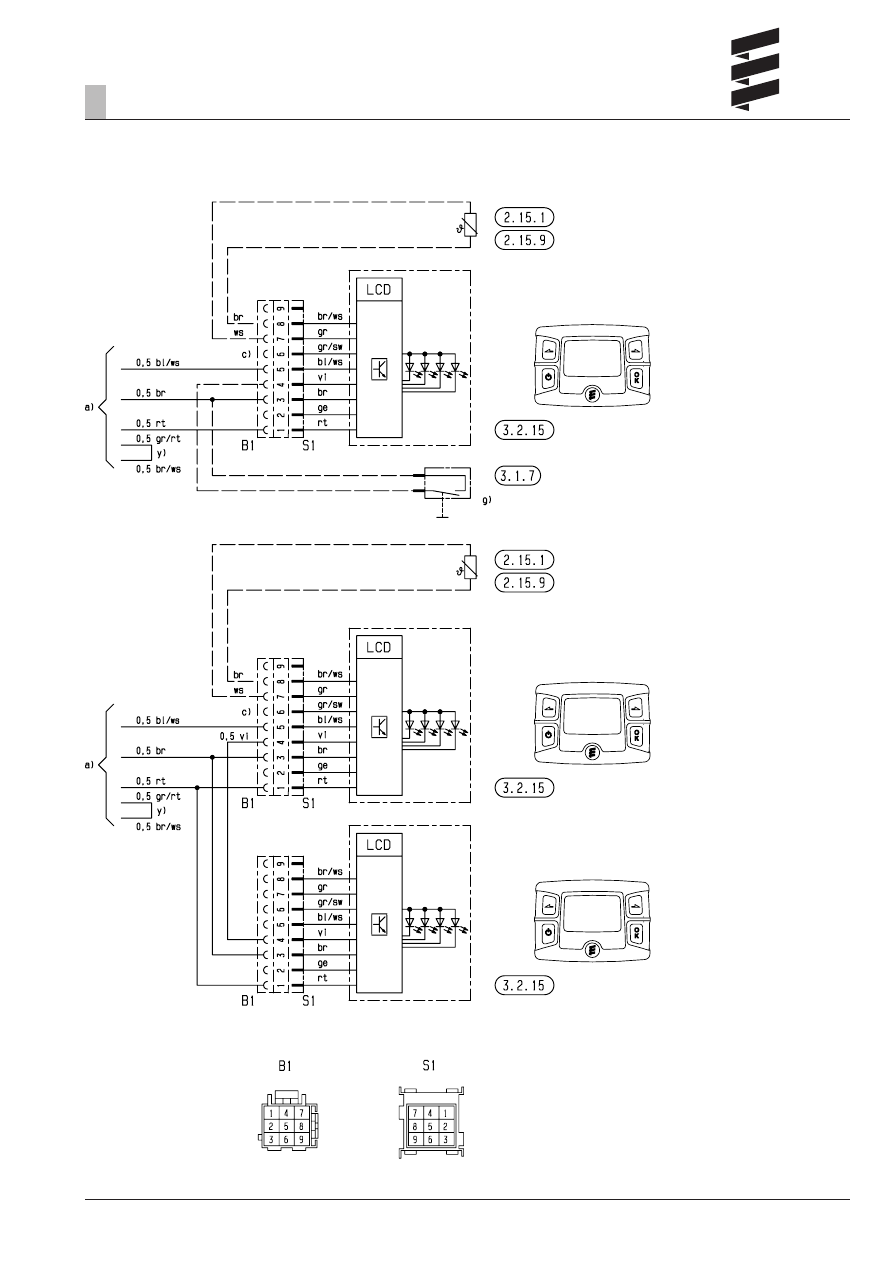

Монтажная схема элемента управления EasyStart R+
(блоки управления с двумя диагностическими кабелями)

Спецификация страница 49

25 2361 00 97 01 B

  Монтажная схема

53

6

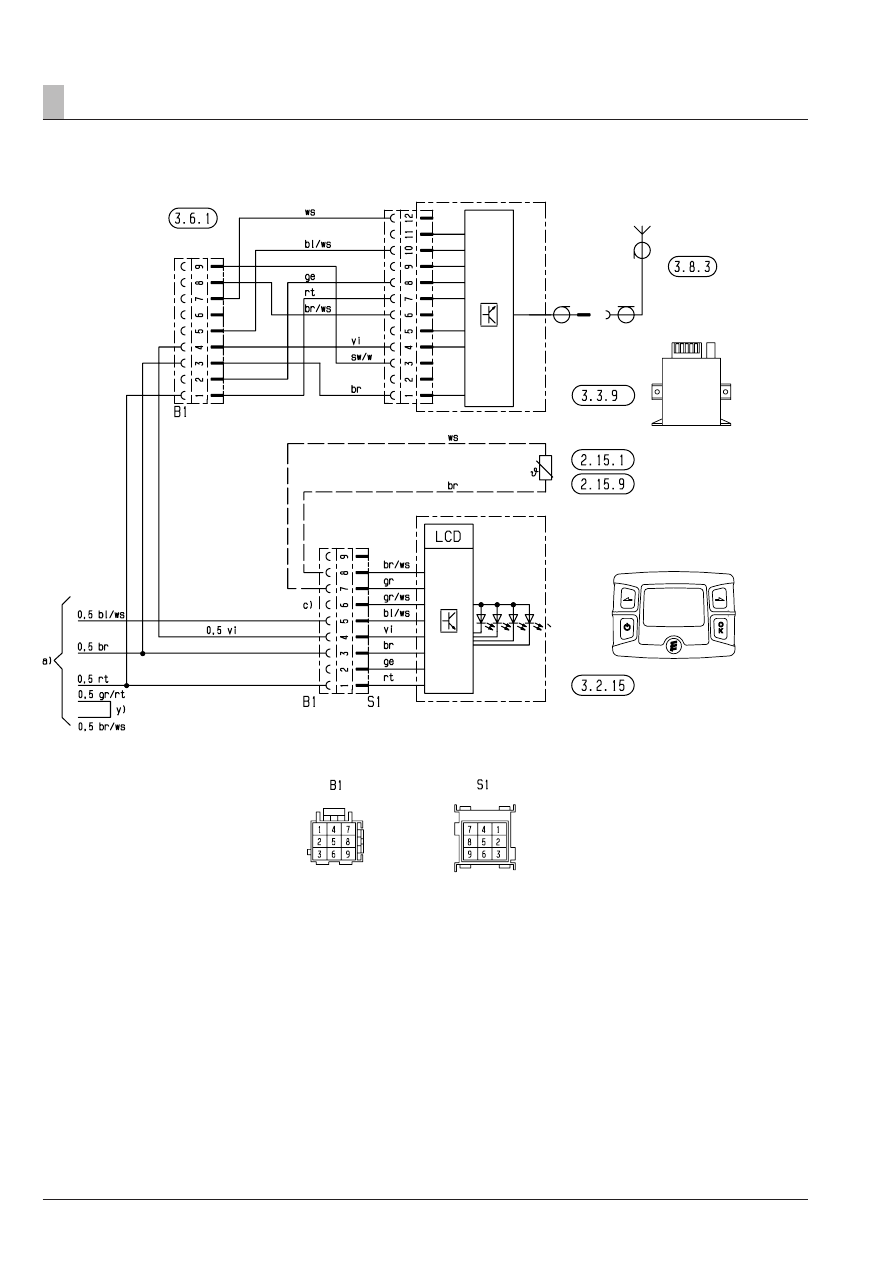

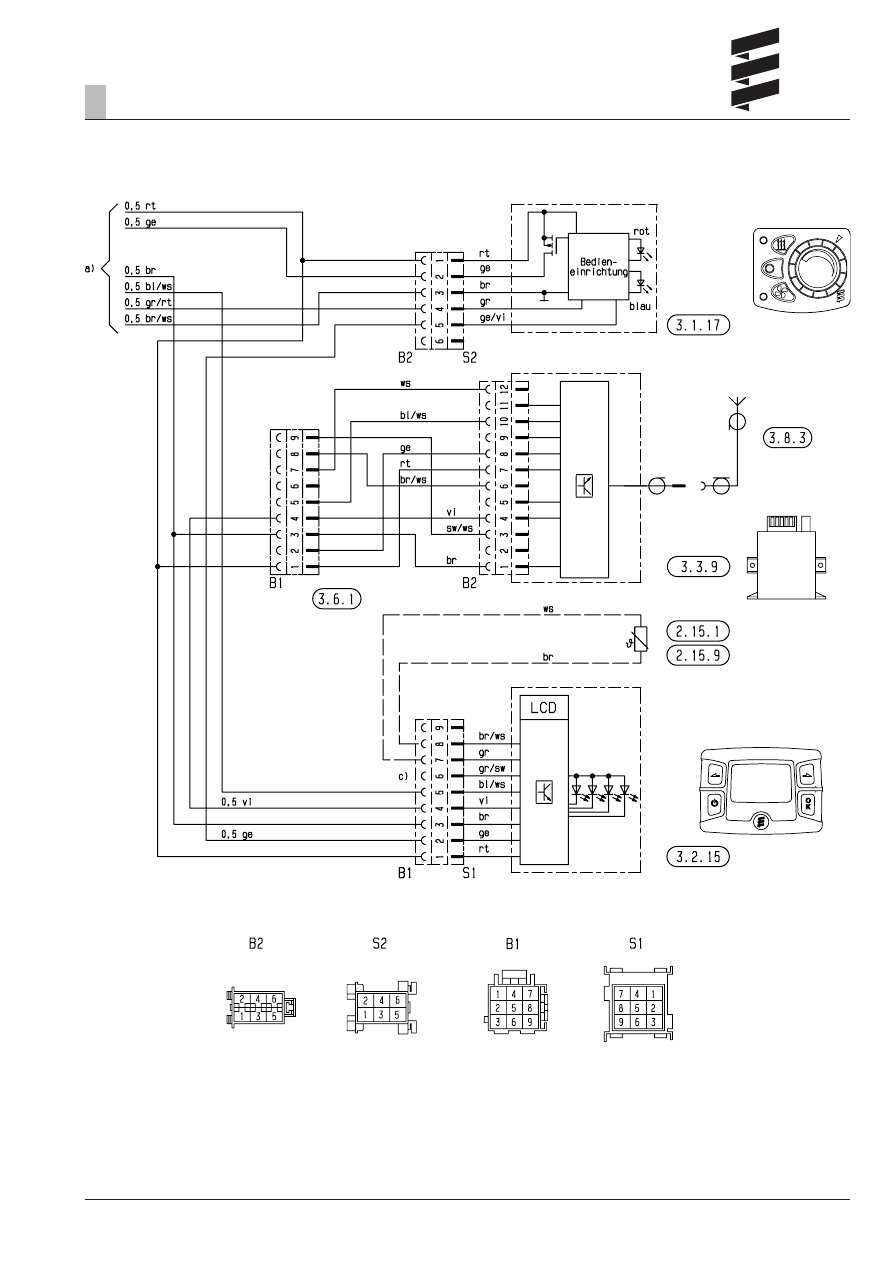

Монтажная схема элемента управления EasyStart R
(блоки управления с одним или двумя диагностическими кабелями)

Спецификация страница 49

25 2361 00 97 05 B

  Монтажная схема

54

6

Монтажная схема элемента управления EasyStart R
(блоки управления с двумя диагностическими кабелями)

Спецификация страница 49

25 2361 00 97 02 B

  Монтажная схема

55

6

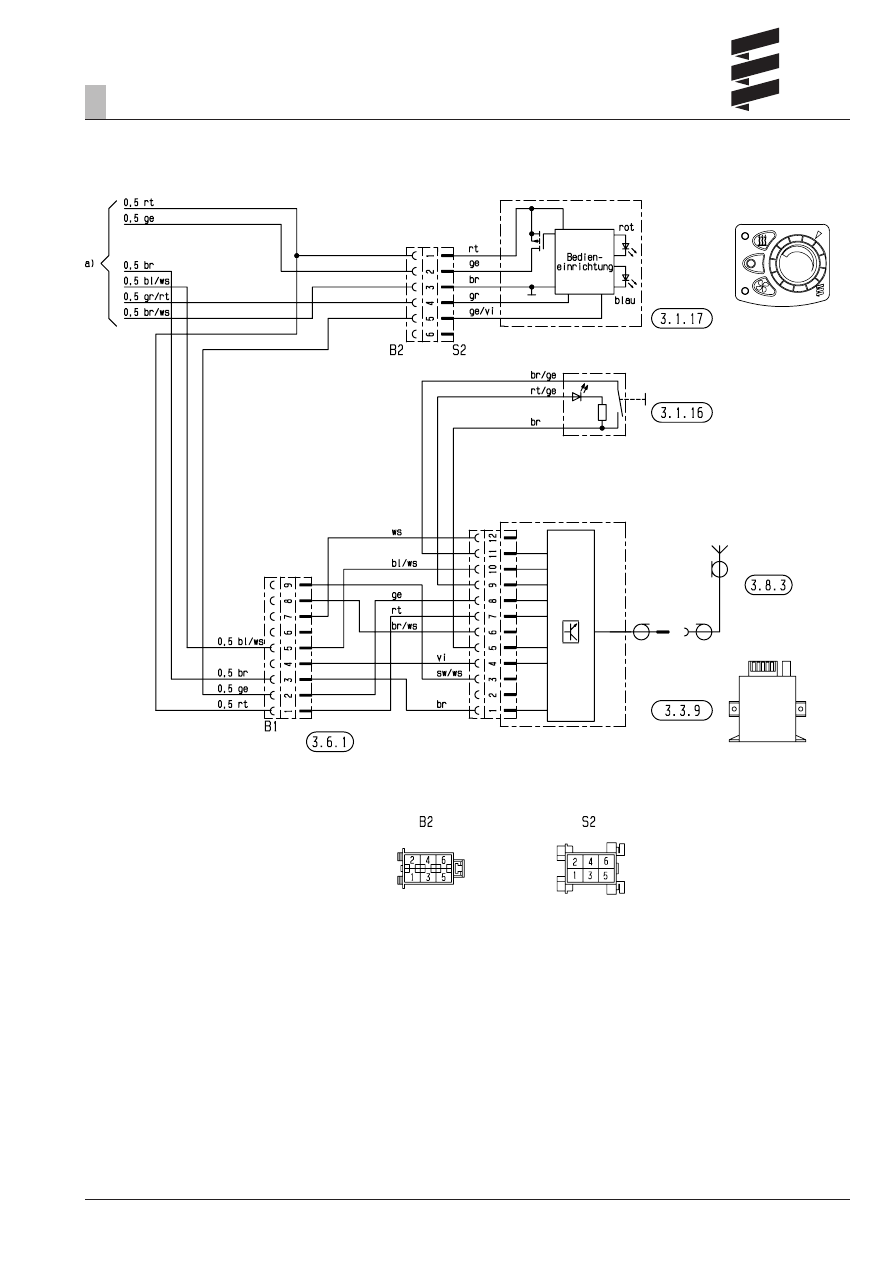

Монтажная схема элемента управления EasyStart R
(блоки управления с одним диагностическим кабелем)

Спецификация страница 49

25 2069 00 97 07 B

  Монтажная схема

56

6

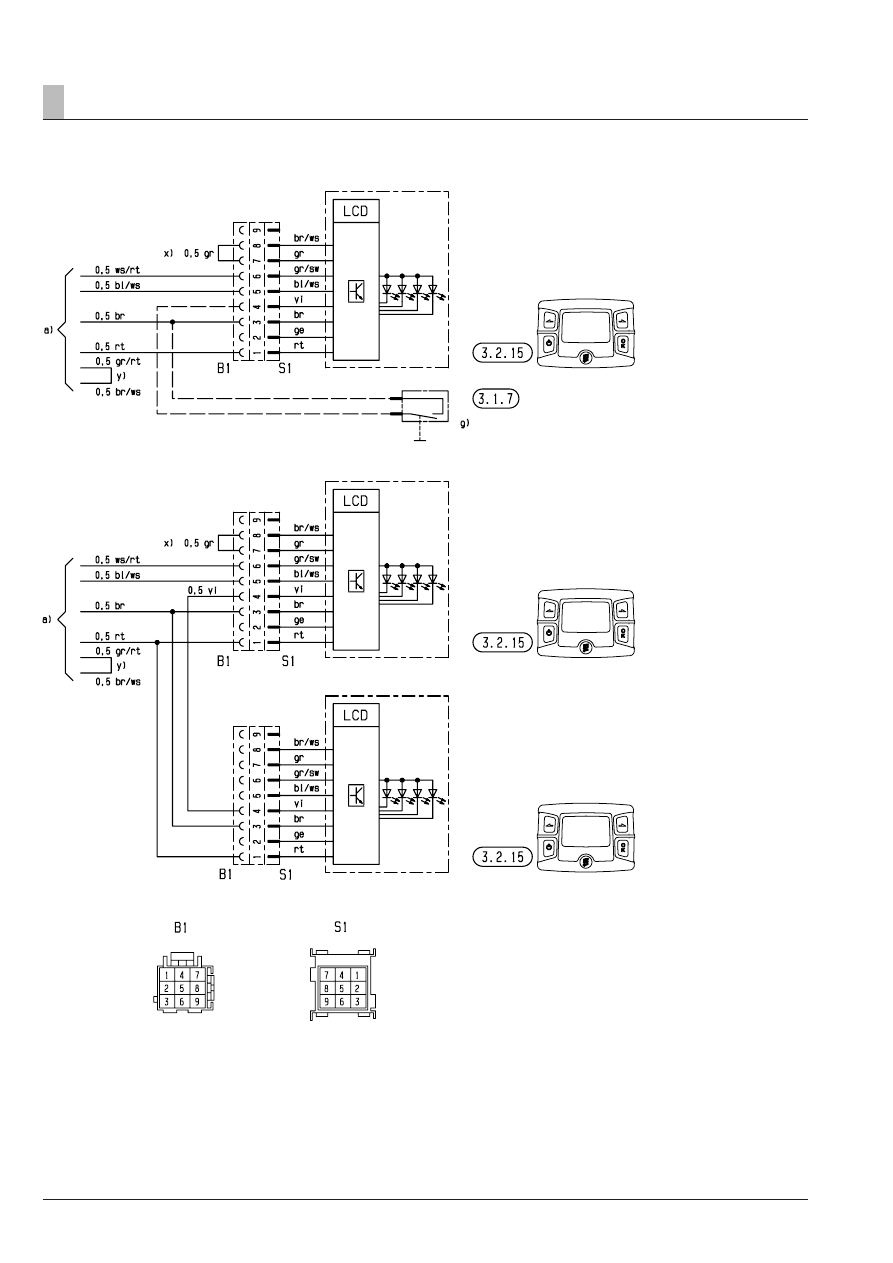

Монтажная схема элемента управления EasyStart Т
(блоки управления с одним диагностическим кабелем)

Спецификация страница 49

25 2069 00 97 08

  Монтажная схема

57

6

Монтажная схема элемента управления EasyStart Т
(блоки управления с двумя диагностическими кабелями)

Спецификация страница 49

25 2361 00 97 03

  Монтажная схема

58

6

Спецификации монтажных схем Airtronic / Airtronic M
– ADR

1.1  Двигатель сгорания
1.2  Штифтовой электрод накаливания
1.5  Датчик горения и перегрева
2.1  Блок управления
2.2  Дозировочный насос
2.7  Главный предохранитель

12 В = 20 A









24 В = 10 A

2.7.1  Предохранитель срабатывания 5 A
5.1  Аккумулятор
5.2.1 Рабочий выключатель аккумулятора d)
    (управление работой, напр., через замок

зажигания)

    Функция Авар-Выкл согласно ADR / ADR99 –

поз. 5.2.2 – 5.5

5.2.2 Разъединитель аккумулятора d)
5.3  Вспомогательный привод HA+
5.3.1 Выключатель вспомогательного привода
5.5  Генератор D+

 a)  Подключение элемента управления и внешнего

датчика в соответствии с монтажной схемой
“Элементы управления”

    • rt

Питание, плюс – клемма 30

    • ge

Сигнал включения – S+

    • gr

Температура – фактическое значение

    • wsrt

Выключение системы противоугонной





сигнализации (ADR / ADR99 – ответный





сигнал для часового реле)

    • br

Питание, минус – клемма 31

    • blws

Диагностика

    • grrt

Температура – заданное значение

    • brws

Соединение с массой для внешнего

температурного датчика и заданного значения
температуры

 b)  Опция
    • Управление системой вентиляции автомобиля
    и / или
    • отдельный вентилятор подачи свежего воздуха
  c)  Проводной монтаж при эксплуатации согласно

ADR (транспортировка опасных грузов, напр.,
топливный автопоезд)

 d)  При использовании только одного включателя

для поз. 5.2.1 и 5.2.2 необходимо, чтобы при
активации функции „Размыкание разъединителя
аккумулятора“ (функция Авар-ВЫКЛ согласно
ADR / ADR99) выключатель всегда немедленно
(вне зависимости от состояния отопительного
прибора) размыкался и все электрические цепи
отопительного прибора обесточивались.

•  Учитывайте тип отопительного прибора!
•  Обозначенная на монтажной схеме буквой y) пере-

мычка должна быть непременно установлена.

•  Изолировать неиспользуемые концы проводки.
•  Штекеры и корпуса розеточных частей соединителей

показаны со стороны входа проводки.

Расположение монтажных схем отопительных при-
боров Airtronic
Сопоставление монтажных схем осуществляется при
помощи установленного прибора управления:
•  Блок управления с диагностическим кабелем:
  К 16-контактному штекеру подсоединен диагностиче-

ский кабель bl/ws к камере 8.

•  Блок управления с двумя диагностическими кабеля-

ми и диагностикой JE:

  К 16-контактному штекеру подсоединен диагности-

ческий кабель bl/ws к камере 3, диагностический
кабель bl/ge подсоединен к
камере 8.

  Монтажная схема

Обратить внимание!

Цветовые обозначения проводов
на монтажных схемах
sw  =  черный
ws  =  белый
rt  =  красный
ge  =  желтый
gn  =  зеленый
vi  =  фиолетовый
br  =  коричневый
gr  =  серый
bl  =  синий
li

=  лиловый

59

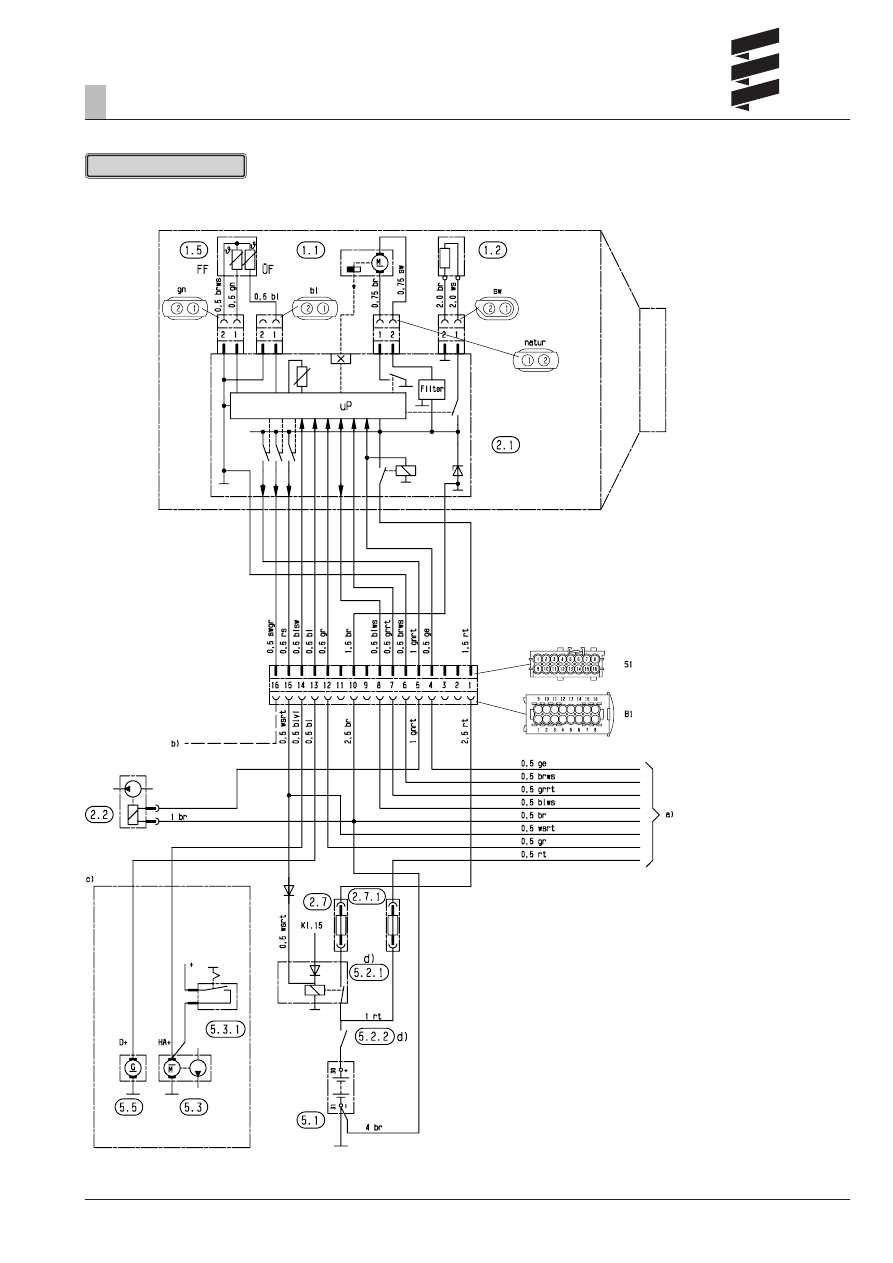

Монтажная схема – Airtronic / Airtronic M – ADR

25 2069 00 96 01 B

Спецификация страница 58

6

Эта монтажная схема действительна для отопительных приборов с диагностическим
кабелем и залитым кабельным жгутом прибора управления.

  Монтажная схема

Обратить внимание!

60

6

Спецификация страница 58

25 2069 00 96 01 C

Эта монтажная схема действительна для отопительных приборов с двумя диагности-
ческими кабелями и кабельным стренгом прибора управления, обмотанным лентой.

  Монтажная схема

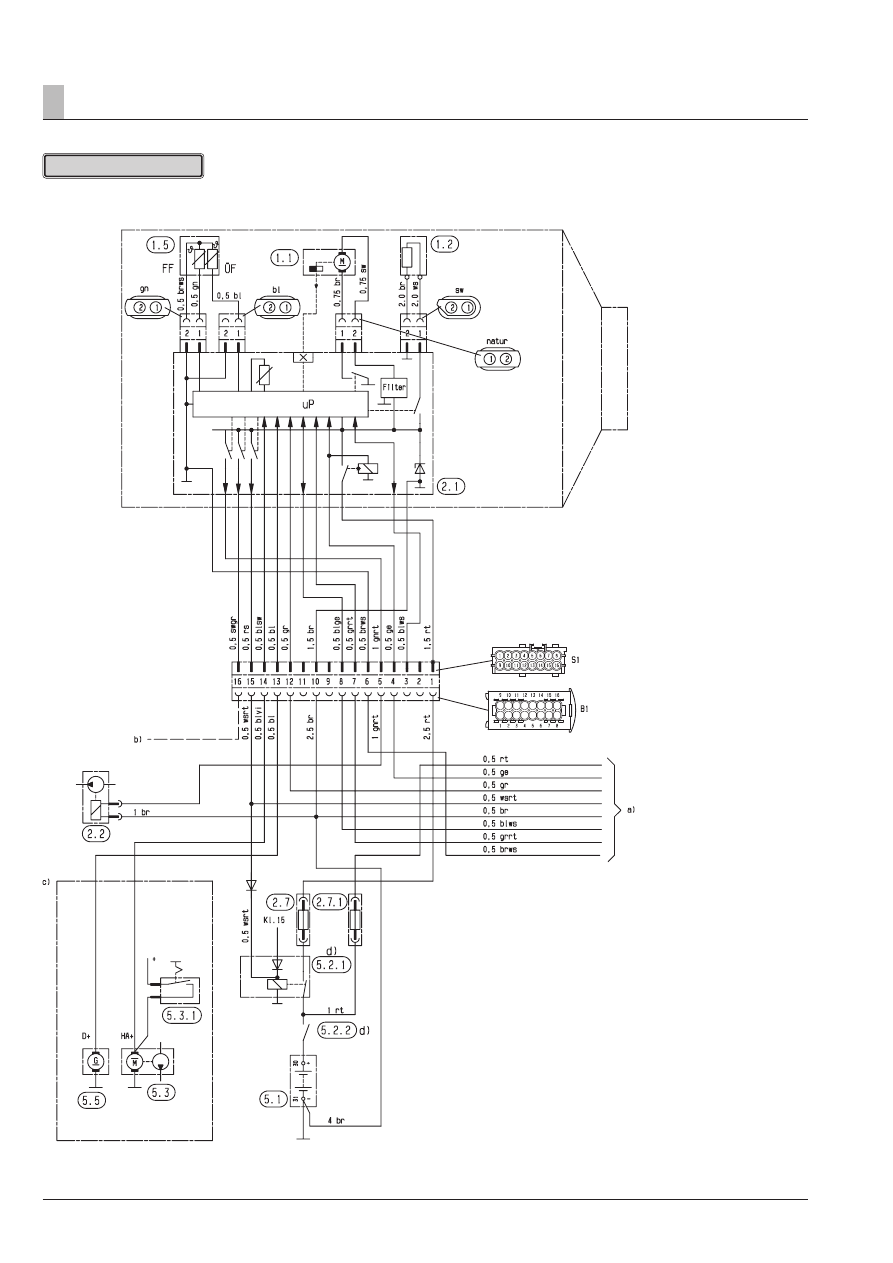

Монтажная схема – Airtronic / Airtronic M – ADR

Обратить внимание!

61

6

Спецификация монтажной схемы элемента
управления EasyStart T – ADR

3.1.7

Кнопка „ВЫКЛ“

3.1.17

Устройство управления «Минирегулятор»

3.2.15  Часовое реле EasyStart T

a)   Подключение элементов управления к

отопительному прибору

g)   Вынесенная кнопка „ВКЛ / ВЫКЛ“
    (опция, № по каталогу: 22 1000 32 84 00)
x)    Перемычка ADR
y)    Подсоединить и изолировать кабели

Обратить внимание!

•  Обозначенная на монтажной схеме буквой y) пере-

мычка должна быть непременно установлена.

•  Изолировать неиспользуемые концы проводки.
•  Штекеры и корпуса розеточных частей соединителей

показаны со стороны входа проводки.

Расположение монтажных схем отопительных при-
боров Airtronic
Сопоставление монтажных схем осуществляется при
помощи установленного прибора управления:
•  Блок управления с двумя диагностическими кабеля-

ми и диагностикой JE:

  К 16-контактному штекеру подсоединен диагности-

ческий кабель bl/ws к камере 3, диагностический
кабель bl/ge подсоединен к
камере 8.

•  Блок управления с диагностическим кабелем:
  К 16-контактному штекеру подсоединен диагностиче-

ский кабель bl/ws к камере 8.

Спецификация монтажной схемы элементов
управления – ADR

2.15.1  Внешний датчик температуры (температура



окружающей среды)

3.1.11

Устройство управления, круглое

3.1.17

Минирегулятор Airtronic

3.2.8

Модульное реле (ADR – потенциометр)

3.9.1

Диагностика, диагностика компании



Eberspächer

 a)  Подключение элементов управления к Airtronic
    • rt

Питание, плюс – клемма 30

    • ge

Сигнал включения – S+

    • gr

Температура – фактическое значение

    • wsrt

Выключение противоугонной системы





(ADR – ответный сигнал для часового





реле)

    • br

Питание, минус – клемма 31

    • blws

Диагностика

    • grrt

Температура – заданное значение

    • brws

Соединение с массой для внешнего





температурного датчика и заданного





значения температуры

 b)  Клемма 15
  c)  Освещение, клемма 58
 d)  Разъем для подключения диагностического



прибора

 e)  Разъем для подключения внешнего



температурного датчика

Обратить внимание!

•  Изолировать неиспользуемые концы проводки.
•  Штекеры и корпуса розеточных частей соединителей

показаны со стороны входа проводки.

  Монтажная схема

Цветовые обозначения проводов
на монтажных схемах
sw  =  черный
ws  =  белый
rt  =  красный
ge  =  желтый
gn  =  зеленый
vi  =  фиолетовый
br  =  коричневый
gr  =  серый
bl  =  синий
li

=  лиловый

Цветовые обозначения проводов
на монтажных схемах
sw  =  черный
ws  =  белый
rt  =  красный
ge  =  желтый
gn  =  зеленый
vi  =  фиолетовый
br  =  коричневый
gr  =  серый
bl  =  синий
li

=  лиловый

62

25 2069 00 99 01 B

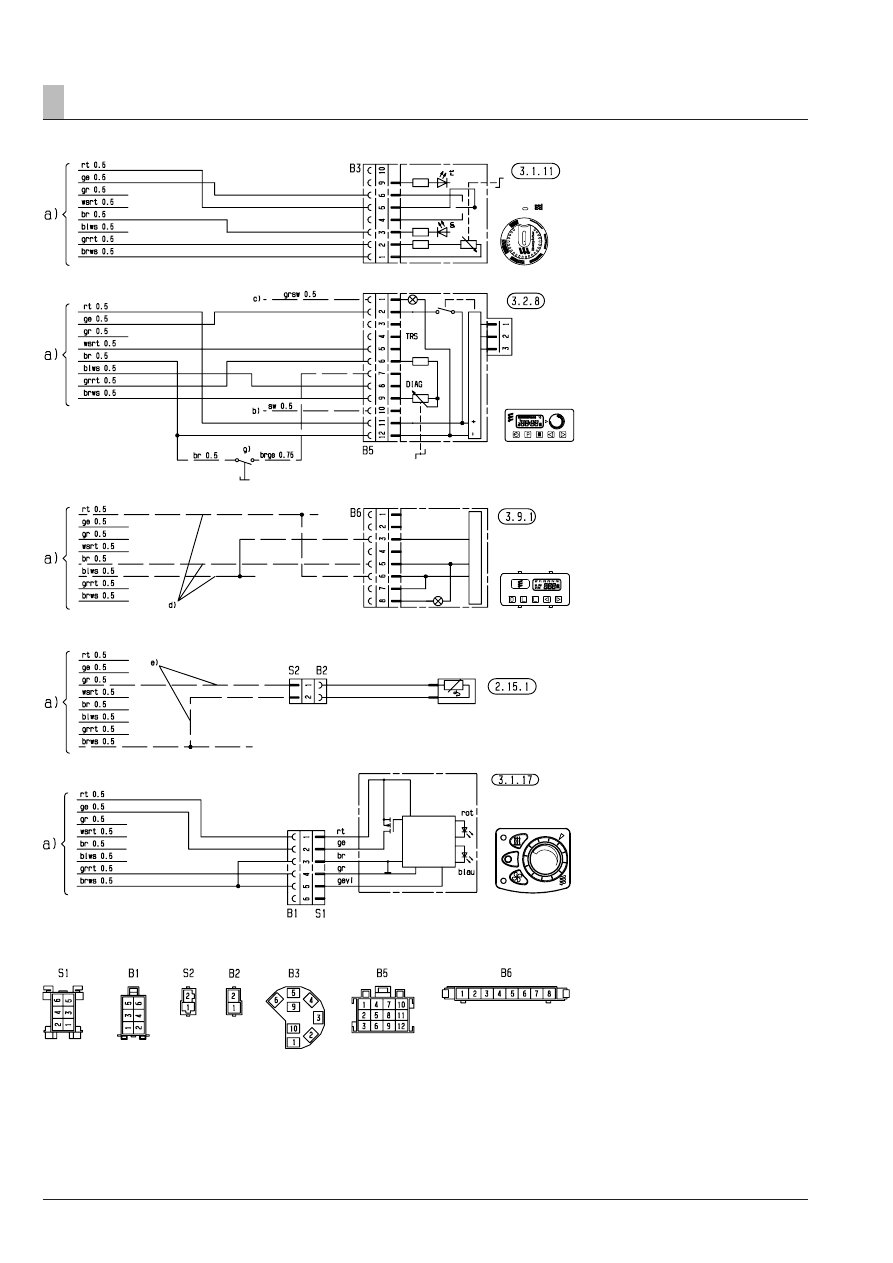

Монтажная схема элементов управления – ADR

Спецификация страница 61

6

  Монтажная схема

63

6

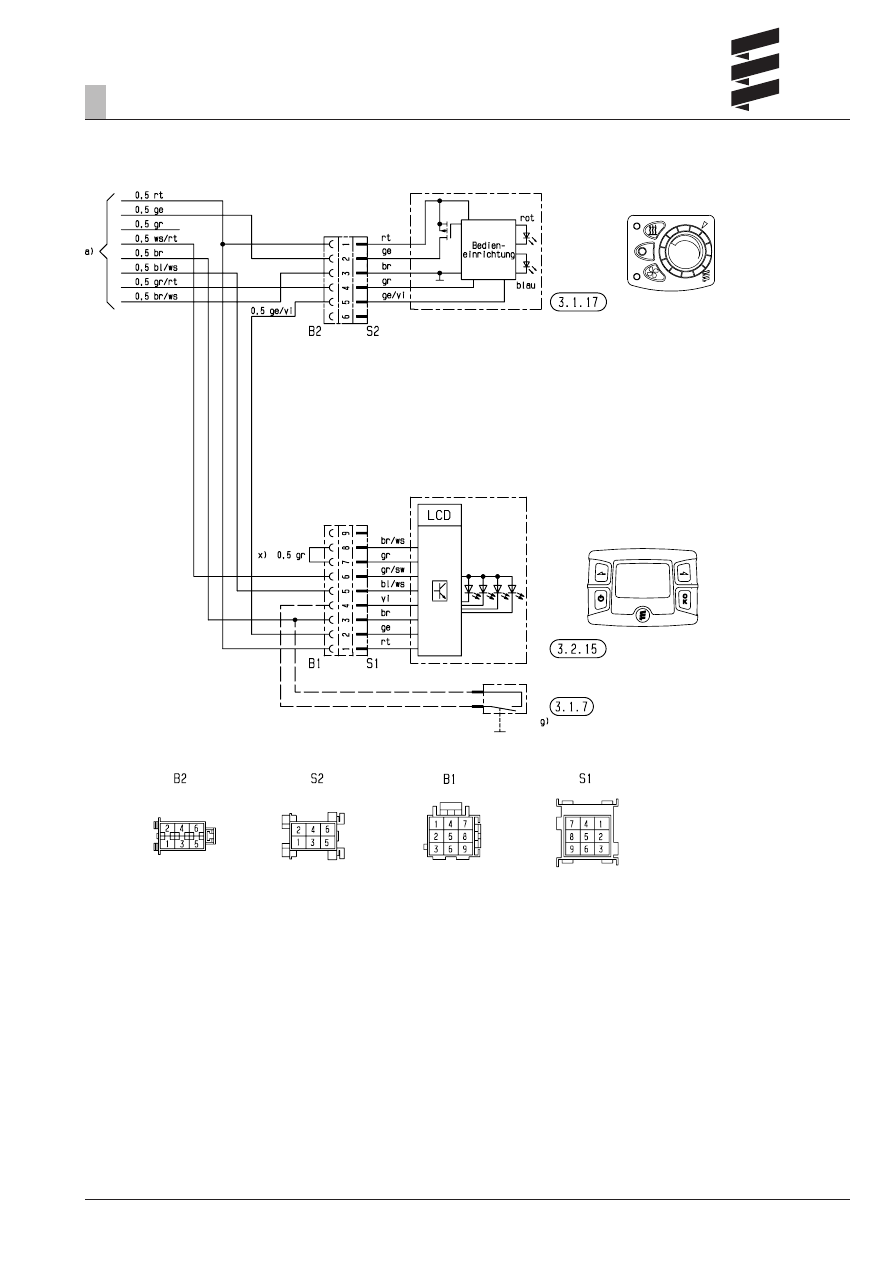

Монтажная схема элементов управления EasyStart T – ADR
(блоки управления с одним диагностическим кабелем)

25 2069 00 97 09

Спецификация страница 61

  Монтажная схема

64

6

Монтажная схема элементов управления EasyStart T – ADR
(блоки управления с двумя диагностическими кабелями)

25 2361 00 97 04

Спецификация страница 61

  Монтажная схема
