Руководство по эксплуатации

P/N 1005172-EU, Rev. A
Апрель 2002







Сенсоры Моделей D и DT







Руководство по эксплуатации



















Micro Motion



www.micromotion.com







Руководство по эксплуатации сенсоров D и DT                                                                1

Перед началом работы

Ваш новый сенсор

Ваш новый сенсор Micro Motion® Модели D или DT представляет собой часть
Кориолисовой системы для измерения расхода. Другой частью этой системы
является трансмиттер.

Подключение к трансмиттеру

Сенсоры модели D или DT можно подключать к одному из трансмиттеров Micro
Motion, перечисленных ниже:

Сенсоры модели D

Сенсоры модели DT

Модель 3500 или 3700
Серия 1000 или 2000
RFT9739
IFT9701

*



Модель 5300
RFT9712

Модель 3500 или 3700
Серия 1000 или 2000
RFT9739
Модель 5300
RFT9712


*

За исключением D600

Установка сенсора в соответствии с европейскими стандартами

Сенсоры Моделей D и DT соответствуют директиве ЕМС 89/336/EEC и директиве по
использованию низковольтных устройств 73/23/EEC, включая все дополнения, при
условии, что сенсор правильно установлен, в соответствии с требованиями и
указаниями настоящего руководства.

Компоненты сенсора

Компоненты сенсора показаны на рисунках на стр. 2-5. Габаритные размеры
показаны на рисунках в приложении А, стр. 57-80.





Перед началом работы продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

2

Компоненты сенсоров модели D

D25
DH38
D40

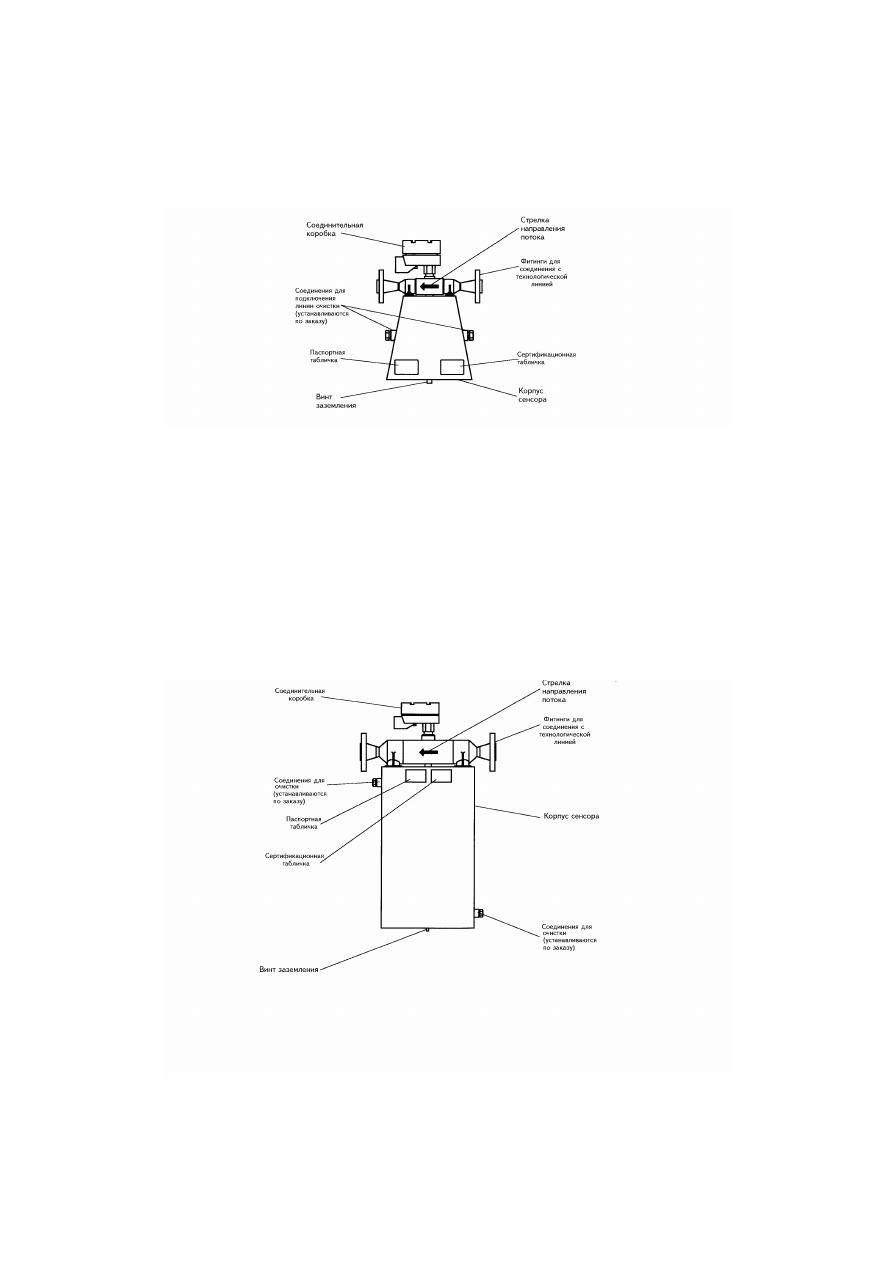

Компоненты сенсоров модели D (продолжение)



D65
D100
D150
D300



Перед началом работы продолжение

Руководство по эксплуатации сенсоров D и DT

3

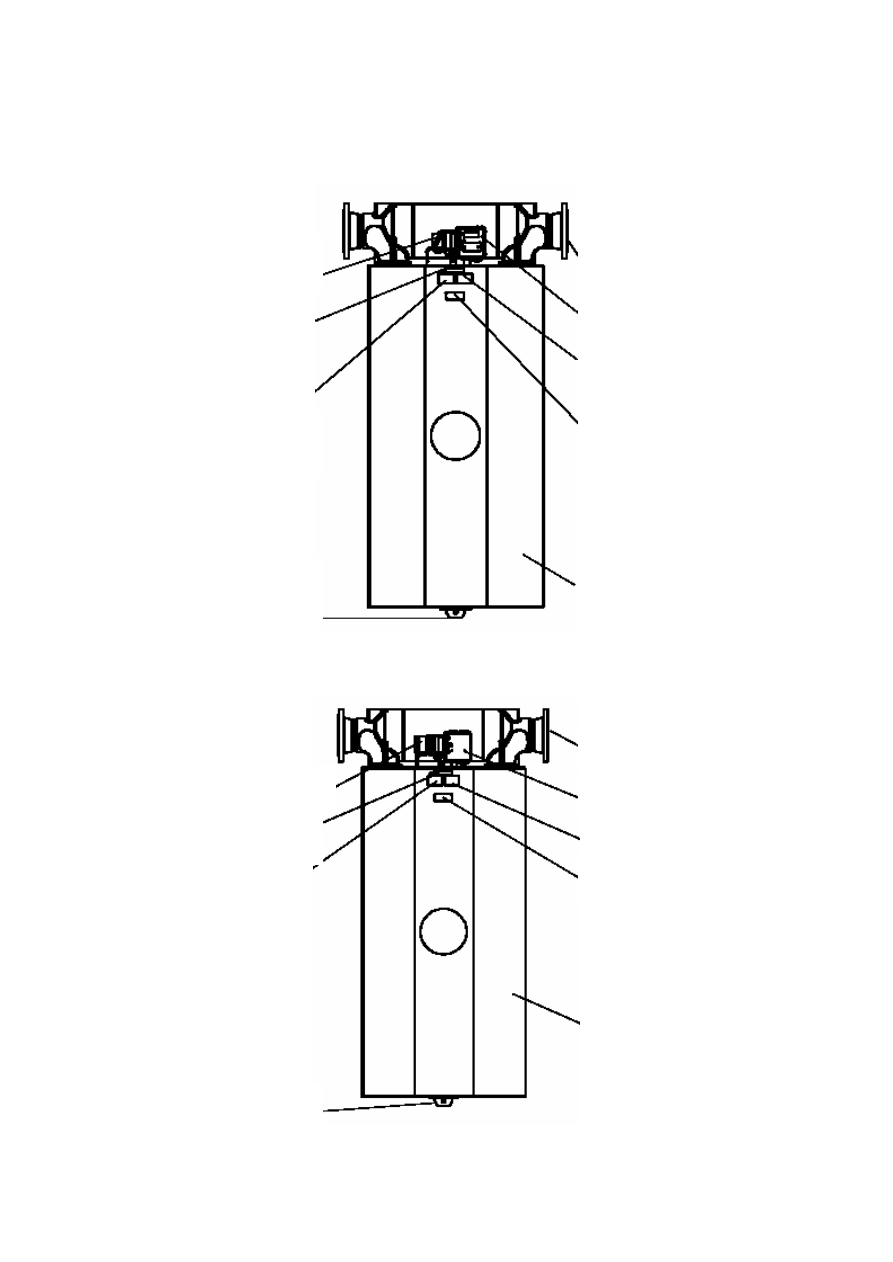

Компоненты сенсоров модели D продолжение
Сенсор D600 с интегрально смонтированными усилителем и клеммной коробкой



Компоненты сенсоров модели D продолжение
Сенсор D600 с интегрально смонтированными усилителем и Базовым Процессором



Соединительна

я коробка

Стрелка

направления

потока

Табличка с

данными

калибровки

Коннектор для

дополнительного

крепления

Подсоединение

к линии

Вспомогательный

усилитель

Сертификационная

табличка

Табличка заказчика

(если требуется)

Корпус сенсора

Базовый

процессор

Стрелка

направления

потока

Табличка с

данными

калибровки

Коннектор для

дополнительного

крепления

Подсоединение

к линии

Вспомогательный

усилитель

Сертификационная

табличка

Табличка заказчика

(если требуется)

Корпус сенсора

Перед началом работы продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

4

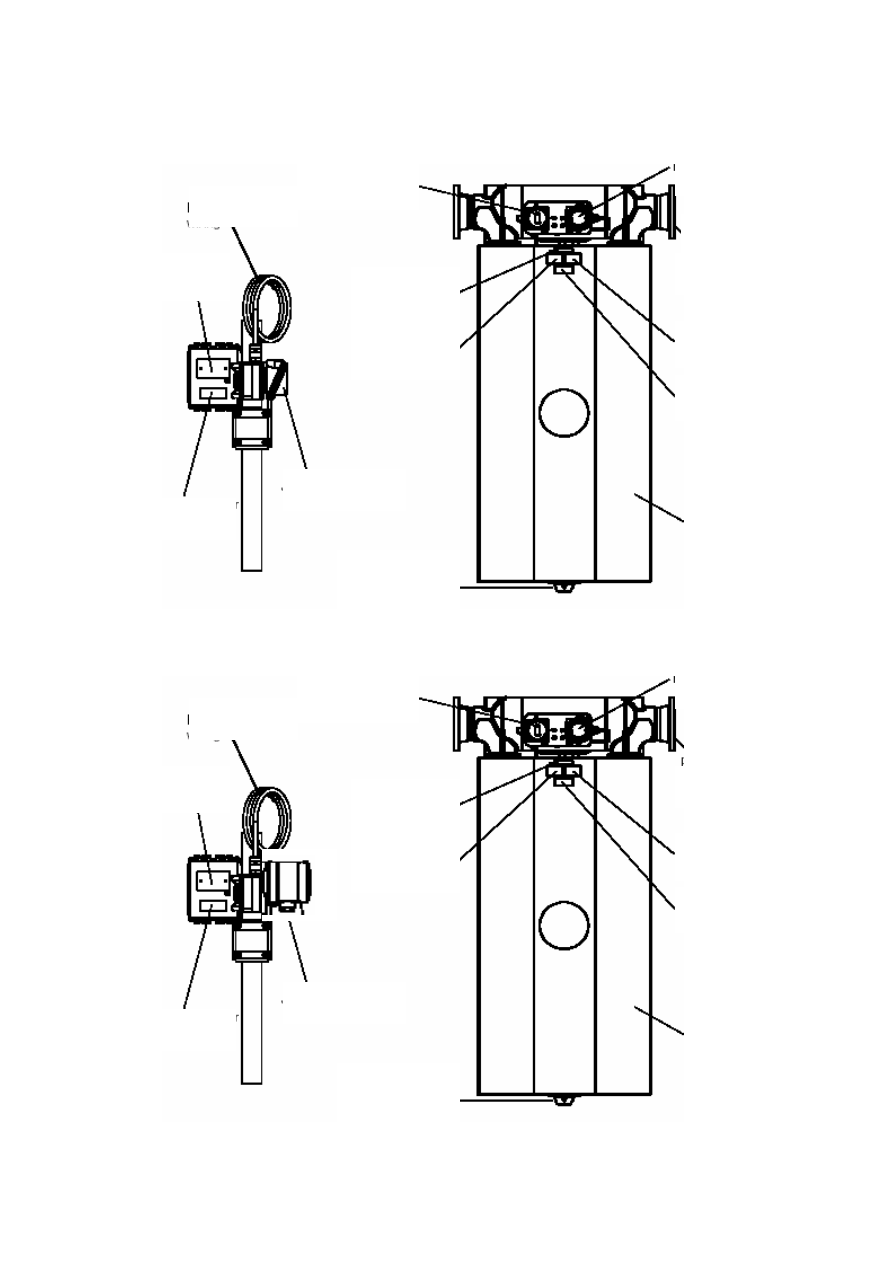

Компоненты сенсоров модели D продолжение
Сенсор D600 с удалённо смонтированными усилителем и клеммной коробкой





Компоненты сенсоров модели D продолжение
Сенсор D600 с удалённо смонтированными усилителем и базовым процессором





Подсоединение

к линии





Сертификационная

табличка



Табличка заказчика

(если требуется)

Взрывозащищённый
монтаж

Искробезопасный

монтаж

Коннектор для

дополнительного

крепления

Стрелка

направления

потока

Табличка с

данными

калибровки



Сертификационная

табличка



Соединительная
коробка

Корпус сенсора

Удалённый

усилитель

Поставляемый

заводом кабель

Подсоединение

к линии





Сертификационная

табличка



Табличка заказчика

(если требуется)

Взрывозащищённый
монтаж

Искробезопасный

монтаж

Коннектор для

дополнительного

крепления

Стрелка

направления

потока

Табличка с

данными

калибровки



Сертификационная

табличка





Корпус сенсора

Удалённый

усилитель

Поставляемый

заводом кабель



Перед началом работы продолжение

Руководство по эксплуатации сенсоров D и DT

5

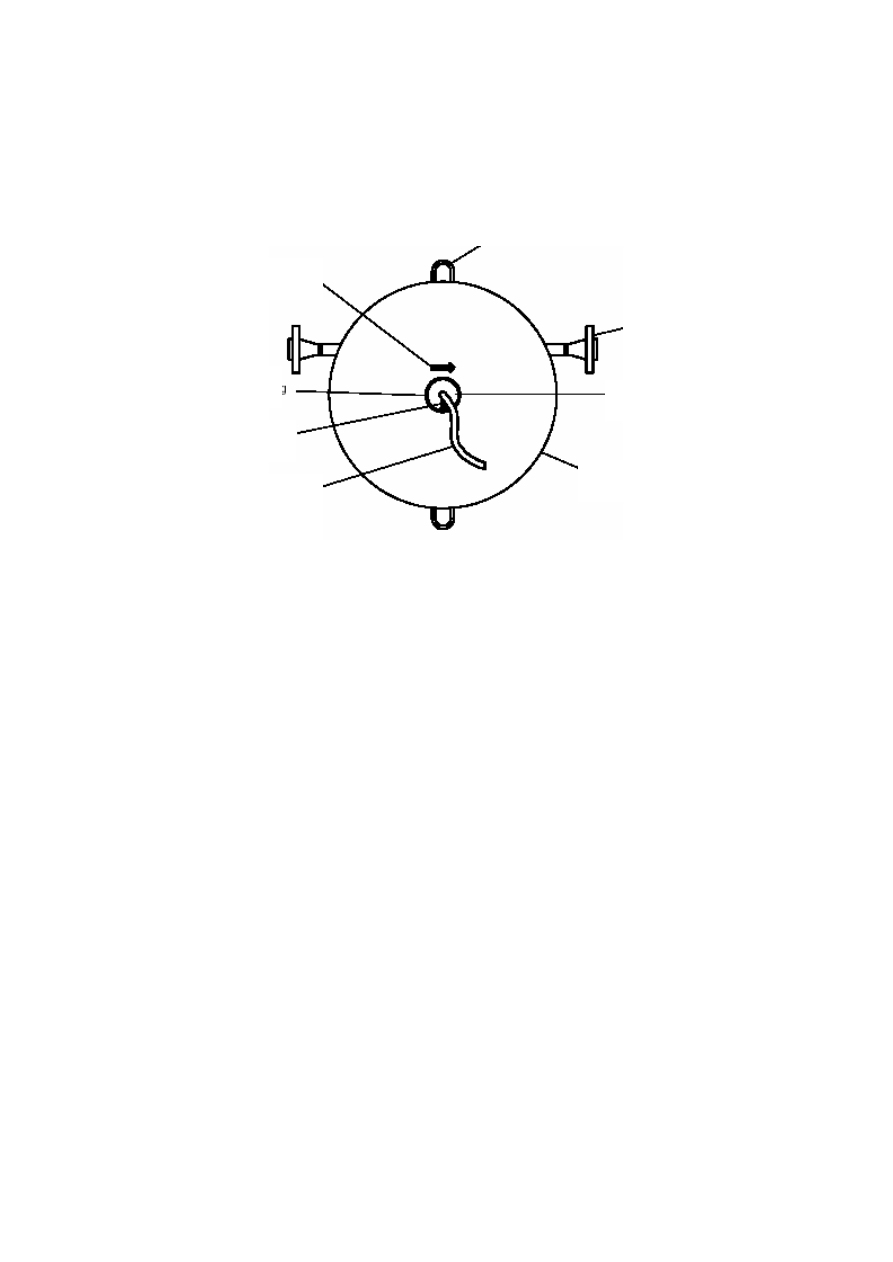

Компоненты сенсоров модели DT

DT65
DT100
DT150







Монтажное

ушко

Присоединение

к линии

Стрелка

направления

потока

Табличка с

данными

калибровки

Винт заземления

Кабель сенсора в

гибком

кабелепроводе

Корпус сенсора

Сертификационная

табличка

Перед началом работы продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

6

Процесс установки сенсора

При установке нового сенсора необходимо выполнить пять следующих шагов:

Шаг 1. Определение места установки сенсора
При выборе места установки сенсора следует принимать во внимание опасные зоны,
конфигурацию технологических трубопроводов, расположение трансмиттера и
клапанов. Смотри страницу 7.

Шаг 2. Ориентация сенсора
Следует выбрать правильную ориентацию сенсора при установке на трубопровод.
Смотри страницу 11.

Шаг 3. Монтаж
Установите сенсор на трубопроводе. Смотри страницу 15.

Шаг 4. Подключение кабелей
Подключите кабель расходомера между сенсором и трансмиттером. Смотри
страницу 17.

Шаг 5. Запуск и начало работы
Требования и указания по запуску сенсора в эксплуатацию приведены на странице
35.

Дополнительная информация

Кроме перечисленных выше инструкций по установке сенсора, в данном руководстве
приведена следующая информация:

•



Поиск и устранение неисправностей, связанных с работой сенсора, описаны,
начиная со страницы 37.



•



Технические характеристики сенсора, включая габаритные размеры и
возможные варианты подключения к процессу приведены в Приложении А, стр.
57.



•



Фитинги для продувки обсуждаются в Приложении В, стр.81.



•



Предохранительный диск обсуждается в Приложении С., стр. 85.



•



Обслуживание специальных табличек описано в Приложении D, стр. 87.

•



Порядок возврата оборудования Micro Motion приведен в Приложении Е, стр.
91.





.

Установка

Руководство по эксплуатации сенсоров D и DT                                                                7

Шаг 1

Определение места установки



Ключевые моменты выбора места установки сенсора

Сенсор можно устанавливать на любом участке трубопровода при выполнении
следующих условий:

•



Перед началом работы будет необходимо перекрыть поток через сенсор (при
калибровке нуля требуется, чтобы поток через сенсор был полностью перекрыт
и чтобы сенсор был заполнен технологической жидкостью).

•



Во время работы сенсор должен оставаться заполненным технологической
жидкостью.

•



Сенсор должен устанавливаться в зонах, соответствующих классификации,
указанной на сертификационной табличке сенсора (смотри рисунки на
страницах 2-5).

Трубопровод

Для установки сенсоров Micro Motion не требуется прямолинейного участка
трубопровода до или после сенсора. При установке двух идентичных сенсоров
последовательно в одну линию, расстояние между ними должно быть не менее 1,5
метров.

Соединительный кабель

Длина кабеля, соединяющего сенсор с трансмиттером, не должна превышать
значений, указанных ниже:

Длина кабеля

Кабель

Максимальная длина кабеля

9-ти жильный к трансмиттеру Модели
1700/2700

20 метров

9-ти жильный к трансмиттерам других
Моделей

300 метров

0,75 мм

2

 к трансмиттеру Модели 1700/2700

*

300 метров

0,5 мм

2

 к трансмиттеру Модели 1700/2700

*



150 метров

0,35 мм

2

 к трансмиттеру Модели 1700/2700

*



90 метров



*

 Относится только к сенсору D600,

Соединительная коробка сенсора DT

Сенсоры Модели DT поставляются с предустановленным на заводе кабелем
(хвостом) длиной 1 метр. На конце этого кабеля может быть установлена
соединительная коробка.

Определение места установки продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

8

Пределы параметров окружающей среды

Температурные пределы зависят от сенсора; смотри таблицу ниже.

Технические требования по температуре



°С

D25

От -240 до 177

D40

От -240 до 177

D65

От -240 до 177

D100

От -240 до 204

D150

От -240 до 204

D150 Tefzel

1



От 0 до 121

D300

От -240 до 204

D300 Tefzel

1



От 0 до 121

D600 (с интегральным усилителем)

От –50 до 60

D600 (с удаленным усилителем)

От -240 до 200

Удаленный усилитель для D600 (температура окружающей
среды)

От –50 до 60

DH25

От -240 до 177

DH38

От -240 до 177

DH100

От -240 до 204

DH150

От -240 до 204

DH300

От -240 до 204

DT65

От 0 до 426

DT100

От 0 до 426

DT150

От 0 до 426

1.Расходомерные трубки изготовлены из нержавеющей стали 316 L с покрытием
Tefzel.

Температура измеряемой жидкости и температура окружающей среды
ограничивают друг друга. Некоторые уполномоченные агентства лимитируют
температуру измеряемой жидкости. Дополнительная информация содержится в
Приложении А, Технические характеристики сенсоров Моделей D и DT.

Вспомогательный усилитель для сенсора D600

Установите сенсор в месте, удовлетворяющим следующим предельным условиям:


•



Пределы температуры измеряемой жидкости от –50 до 60

°

С для интегрально

смонтированного усилителя.



•



Пределы температуры измеряемой жидкости от –240 до 200

°

С для удаленно

смонтированного усилителя.



•



Пределы температуры окружающей среды от –50 до 60

°

С.



Температура измеряемой жидкости и температура окружающей среды
ограничивают друг друга. Некоторые уполномоченные агентства лимитируют
температуру измеряемой жидкости.

Максимальная длина кабеля между сенсорами D600 и усилителем составляет 20
метров.

Перед началом работы продолжение

Руководство по эксплуатации сенсоров D и DT

9

Клапаны

После завершения установки сенсора и трансмиттера Вам следует выполнить
процедуру калибровки нуля. При проведении процедуры калибровки нуля поток
через сенсор должен быть полностью перекрыт, при этом трубки сенсора должны
быть полностью заполнены технологической жидкостью. Для перекрытия потока
через сенсор при калибровке нуля необходимо установить запорный клапан в
линию за сенсором. Дополнительная информация об установке нуля содержится
на странице 35.

Установка в опасных зонах

Для обеспечения соответствия требованиям искробезопасной установки (I.S.)
при установке сенсора в опасных зонах, Вам следует выполнить все
дополнительные указания, изложенные в специальных инструкциях Micro Motion.
Эти инструкции поставляются в комплекте расходомера, аттестованного для
применения в опасных зонах.

Полный список классификаций опасных зон для сенсоров Micro Motion приведен
в системе Expert 2 на www. micromotion. com.

Для получения экземпляра руководства I.S. установки из World Wide Web,
посетите библиотеку (Product Library) на www. micromotion. com.

Если у Вас нет доступа к World Wide Web, Вы можете получить экземпляр
руководства I.S. установки в Отделе обслуживания Заказчиков Micro Motion:

•



В Великобритании - 0800-966 180

•



В Европе - +31 (0) 318 549 443

•



В России - (095) 232-69-68

•



Или посетите нас в Интернете www.micromotion.com

Определение места установки продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

10







Установка

Руководство по эксплуатации сенсоров D и DT                                                                11

Шаг 2

 Ориентация



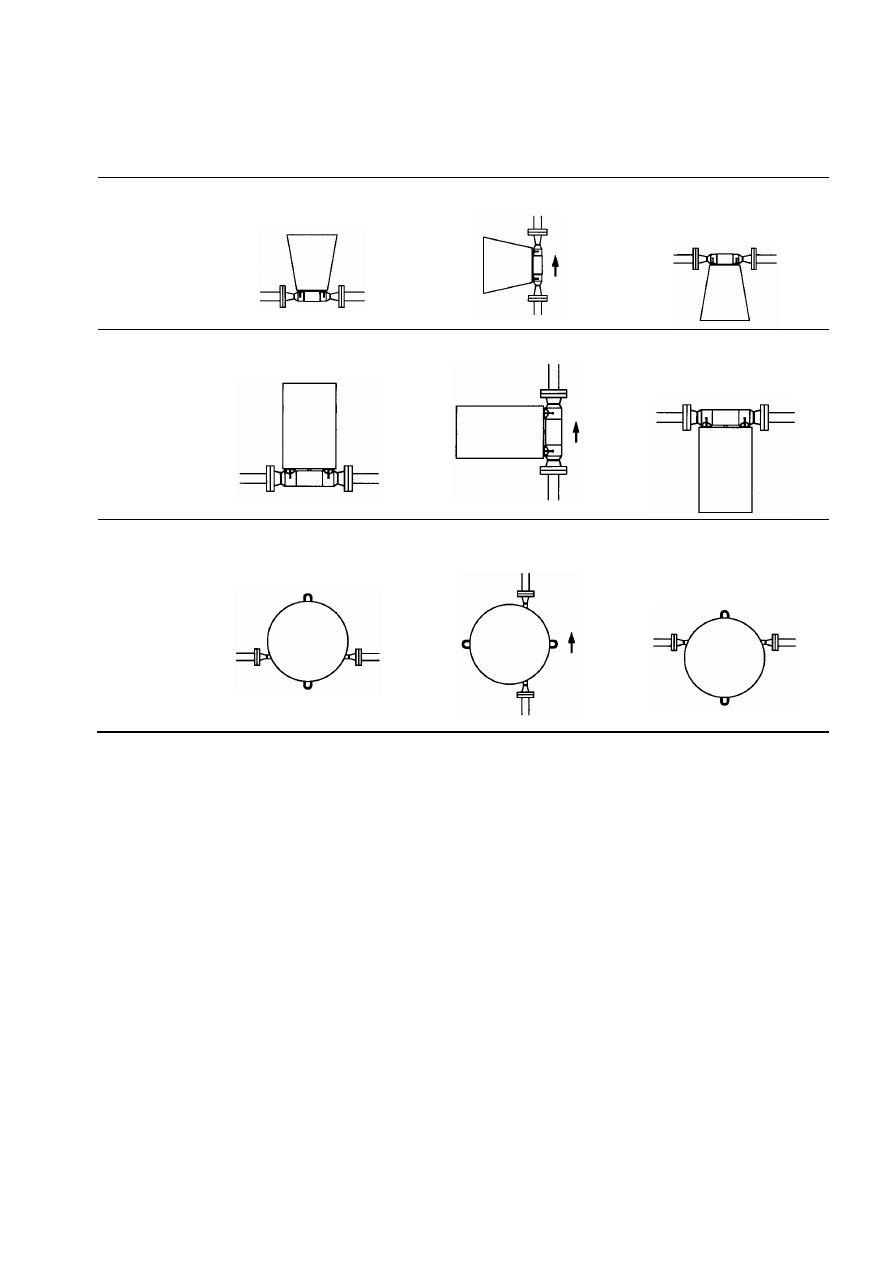

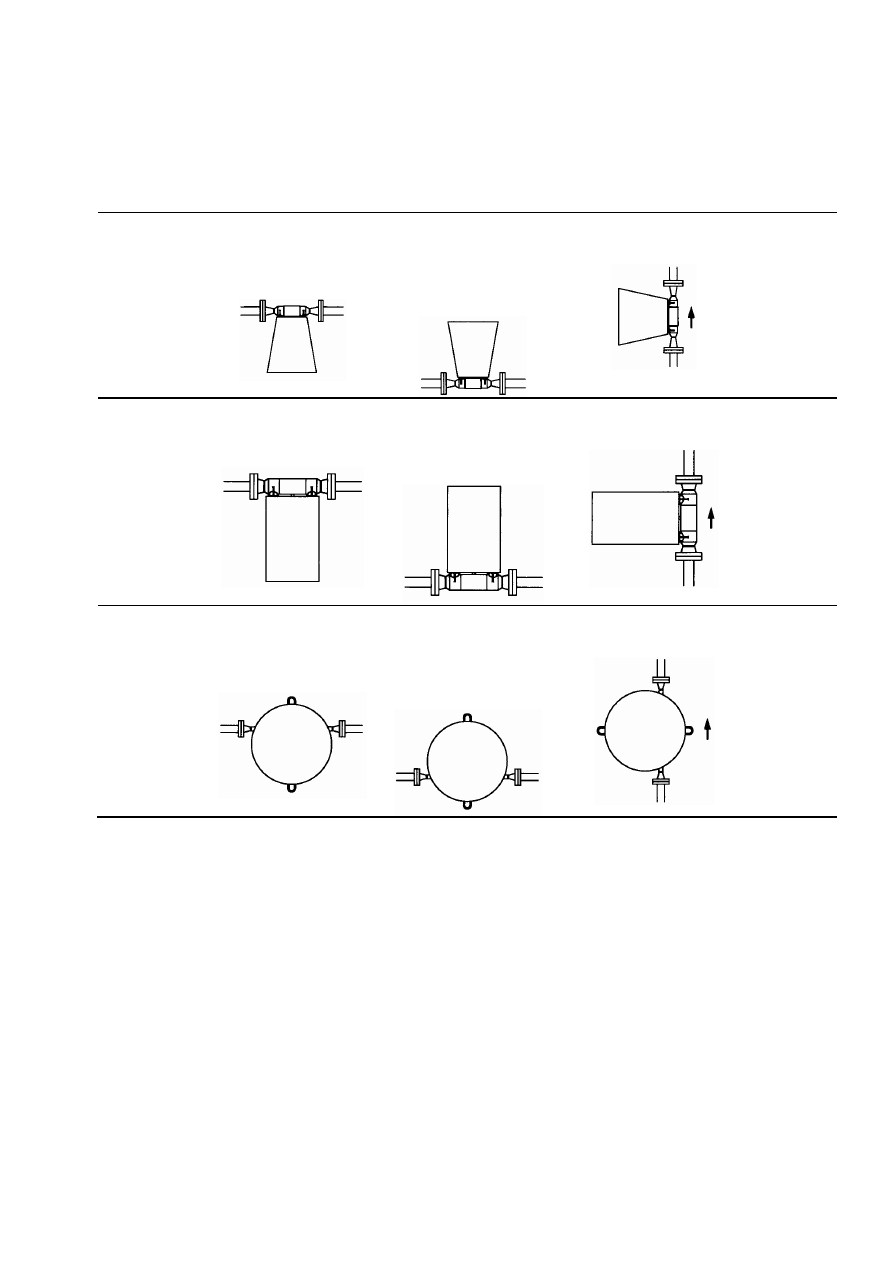

Ключевые моменты выбора ориентации сенсора

Сенсор функционирует нормально в любой ориентации, если трубки сенсора
заполнены технологической средой.

Направление потока

Сенсоры Micro Motion обеспечивают точное измерение расхода при любом
направлении потока при условии, что трубки сенсора заполнены технологической
средой.

Стрелка направления потока
На корпусе сенсора имеется стрелка направления потока (смотри рисунки на
страницах 2-5)  помогающая Вам сконфигурировать направление потока. При
движении жидкости в сторону противоположную указанной стрелки, выход
трансмиттера может оказаться непредсказуем до тех пор, пока трансмиттер не
сконфигурирован соответствующим образом.

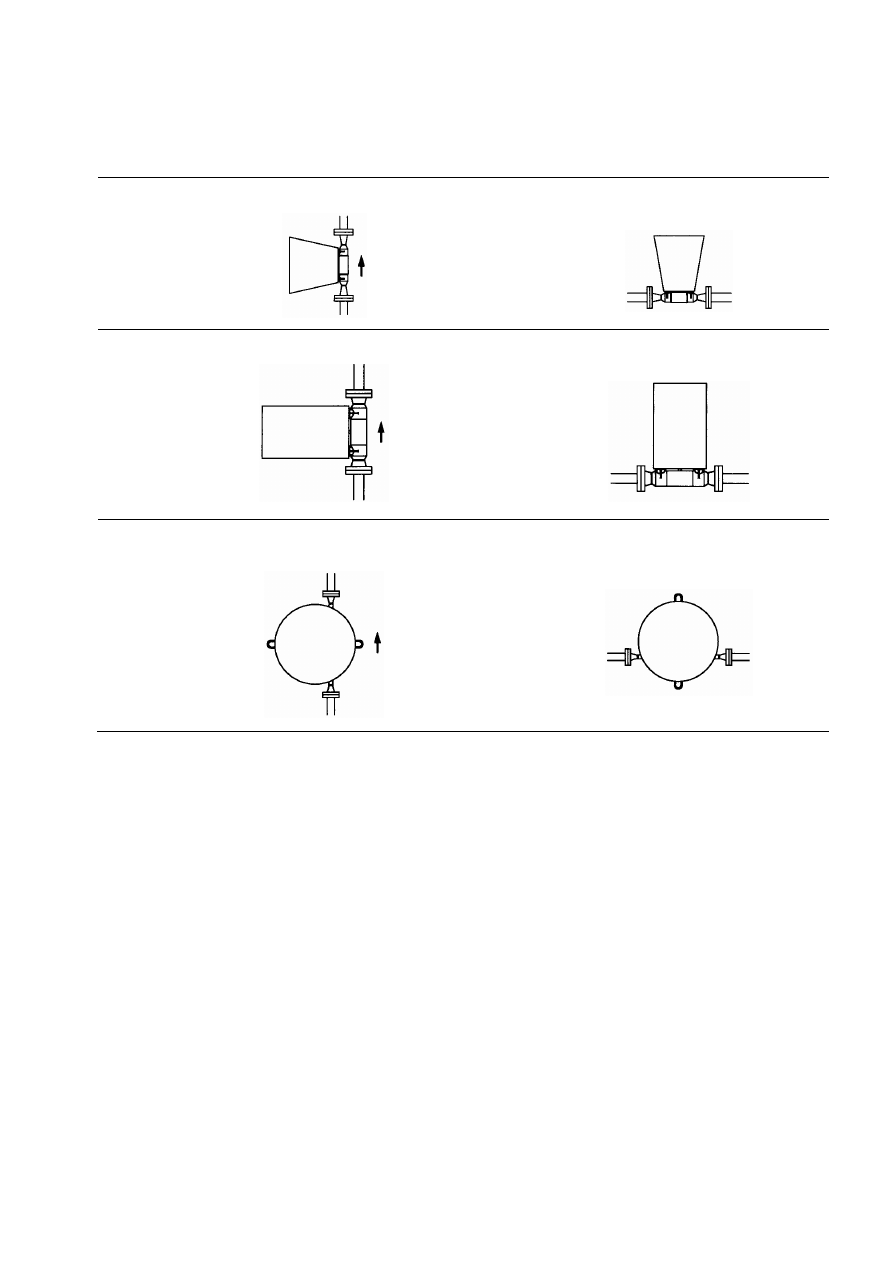

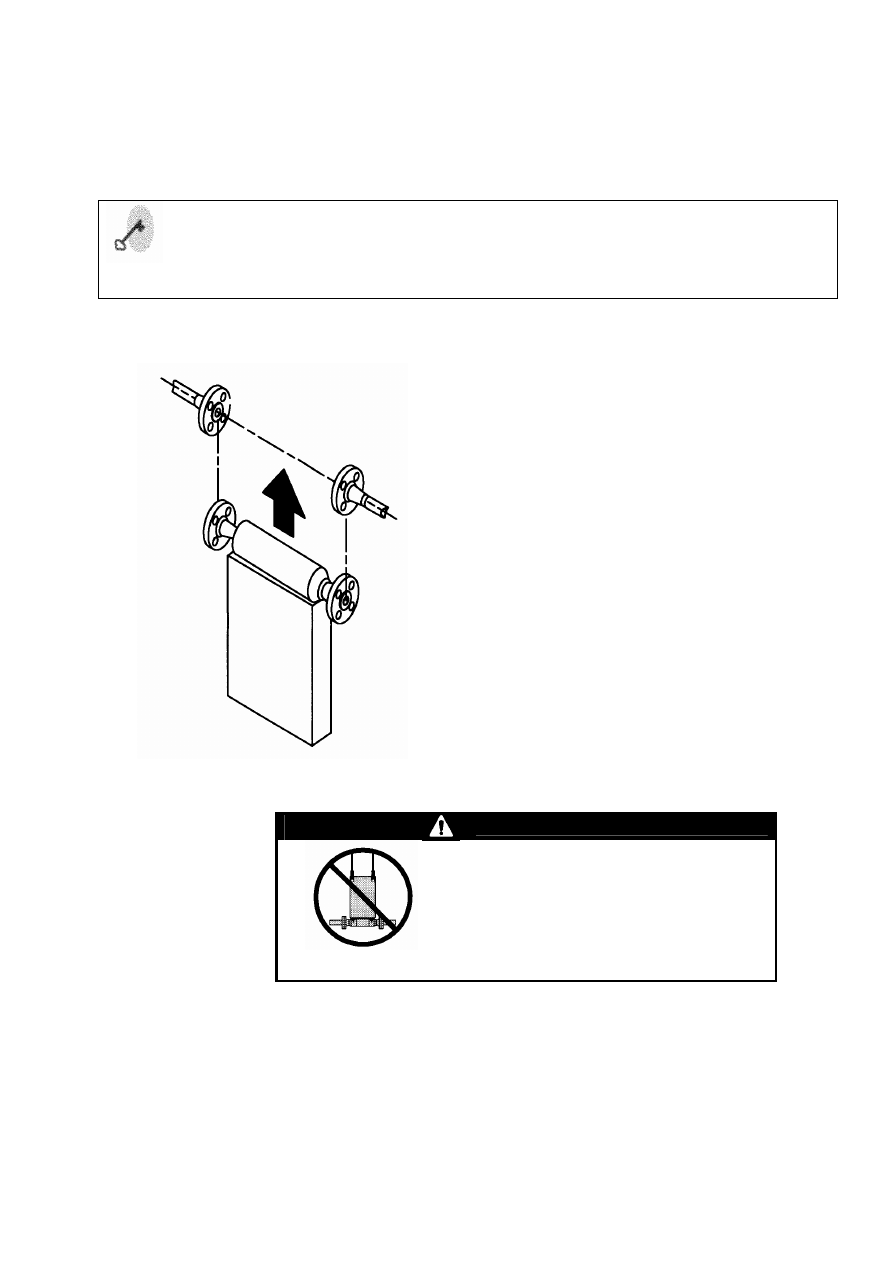

Монтаж на вертикальном трубопроводе
Если сенсор устанавливается на вертикальном трубопроводе, жидкости или
взвеси должны перемещаться вверх через сенсор. Направление газового потока
может быть произвольным (вверх или вниз).

Технологическая среда

Типовые ориентации сенсора показаны в таблицах на следующих страницах:

•



Ориентация при измерении расхода жидкостей, смотри страницу 12.

•



Ориентация при измерении расхода газов, смотри страницу 13.

•



Ориентация при измерении расхода взвесей, смотри страницу 14.

Ориентация продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

12

Ориентация сенсора при измерении жидкостей



Модель

Сенсора

Рекомендуемая

ориентация для

измерения расхода

жидкостей

Альтернативные варианты ориентации для

измерения расхода жидкостей



D25

DH38

D40

Трубки направлены вниз

 Горизонтальный

трубопровод.






Трубки направлены

вверх

Горизонтальный

трубопровод

Самодренирование





Монтаж флагом

Вертикальный

трубопровод









Направ-

ление

потока



D65

D100
D150
D300
D600

Трубки направлены вниз

 Горизонтальный

трубопровод.





Трубки направлены

вверх

Горизонтальный

трубопровод

Самодренирование



Монтаж флагом

Вертикальный

трубопровод










Направ-

ление

потока



DT65

DT100
DT150

Трубки направлены вниз

Горизонтальный

трубопровод.






Трубки направлены

вверх

Горизонтальный

трубопровод

Самодренирование







Монтаж флагом

Вертикальный

трубопровод










Направ-

ление

потока





Ориентация продолжение

Руководство по эксплуатации сенсоров D и DT

13

Ориентация сенсора при измерении газов



Модель

Сенсора

Рекомендуемая ориентация

для измерения расхода газов

Альтернативные варианты ориентации для измерения

расхода газов

D25

DH38

D40

Трубки направлены вверх

Горизонтальный трубопровод,

Самодренирование

с



Монтаж флагом

Вертикальный трубопровод



Только для сухих газов.

Трубки направлены вниз

Горизонтальный

трубопровод.



D65

D100
D150
D300
D600

Трубки направлены вверх

Горизонтальный трубопровод,

Самодренирование



Монтаж флагом

Вертикальный трубопровод



Только для сухих газов.

Трубки направлены вниз

Горизонтальный

трубопровод.



DT65

DT100
DT150

Трубки направлены вверх

Горизонтальный трубопровод,

Самодренирование





Монтаж флагом

Вертикальный трубопровод





Только для сухих газов.

Трубки направлены вниз

Горизонтальный

трубопровод.





Ориентация продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

14

Ориентация сенсора при измерении взвесей



Модель

Сенсора

Рекомендуемая ориентация для

измерения расхода взвесей



Альтернативный вариант ориентации

для измерения расхода взвесей

D25

DH38

D40

Монтаж флагом

Вертикальный трубопровод








Направ-

ление

потока



Трубки направлены вверх

Горизонтальный трубопровод

Самодренирование





D65

D100
D150
D300
D600

Монтаж флагом

Вертикальный трубопровод









Направ-

ление

потока



Трубки направлены вверх

Горизонтальный трубопровод

Самодренирование





DT65

DT100
DT150

Монтаж флагом

Вертикальный трубопровод










Направ-

ление

потока



Трубки направлены вверх

Горизонтальный трубопровод

Самодренирование





Установка

Руководство по эксплуатации сенсоров D и DT                                                                15

Шаг 3

 Монтаж



Ключевые моменты монтажа сенсора

Используйте стандартные приемы инженерной практики для минимизации:

•



Крутящих напряжений в механических соединениях с трубопроводом

•



Изгибающих нагрузок в механических соединениях с трубопроводом.



Монтаж всех моделей D или DT сенсоров



•



Информация о правильной ориентации содержится
на страницах 12-14

•



Дополнительный способ монтажа сенсора D600
показан на странице 16







ВНИМАНИЕ





Использование сенсора для поддержки
трубопровода может привести к
повреждению сенсора или к ошибкам
измерения.

Не используйте сенсор для поддержки
трубопровода.
