Грузовики BAW 33463 «Tonik». Каталог запасных частей (2011 год) - часть 1





Каталог
запасных частей на грузовики
BAW 33463 «Tonik»
2011 г.
Предисловие
Автомобили марки BAW 33463 «Tonik» производятся компанией ООО «БАУ Мотор Корпорэйшн». На этой
модели применяется двигатель G4AC производства Shenang Xinguang Huaxiang Company. Автомобиль
привлекателен внешне, хорошо зарекомендовал себя по рабочим характеристикам, легок в управлении и надежен.
С целью улучшения послепродажного обслуживания мы издали данный каталог запасных частей специально для
модели 33463 «Tonik». Данный каталог применим только для автомобилей этой модели. Мы снабдили названия
деталей в данном каталоге указанием количеств по применяемости и иллюстрациями. Этот каталог может
применяться при продаже автомобилей, поставках запасных частей и при осуществлении ремонта автомбилей как
справочник.
Примечания: обозначение категории детали в каталоге:
Мы определяем категорию запасных частей исходя из структурных особенностей автомобиля и принимая
во внимание наш многолетний опыт послепродажного ремонта
Детали категории А - часто используемые при проведении ремонта детали, включая электрику, сальники
и пр.
Детали категории Б - обычно используемые детали при проведении ремонта детали, включая прокладки
цилиндра и пр.
Детали категории С - обычно не используемые при проведении ремонта детали, включая универсальные
стандартные детали и пр.
Page
2
Содержание
ООО «БАУ Мотор Корпорэйшн»
1
г. Ульяновск
1
2011 г
1
...........................................................................................................................................................................2
Содержание
3
1.1 ПОДВЕСКА ДВИГАТЕЛЯ
7
1.2 БЛОК ЦИЛИНДРОВ
9
1.3 КОРПУС блока и масляный картер
11
1.4 ПОРШЕНЬ, КОЛЕНЧАТЫЙ ВАЛ И МАХОВИК
13
1.5 МЕХАНИЗМ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ
15
1.9 СИСТЕМА ПОДАЧИ ТОПЛИВА
22

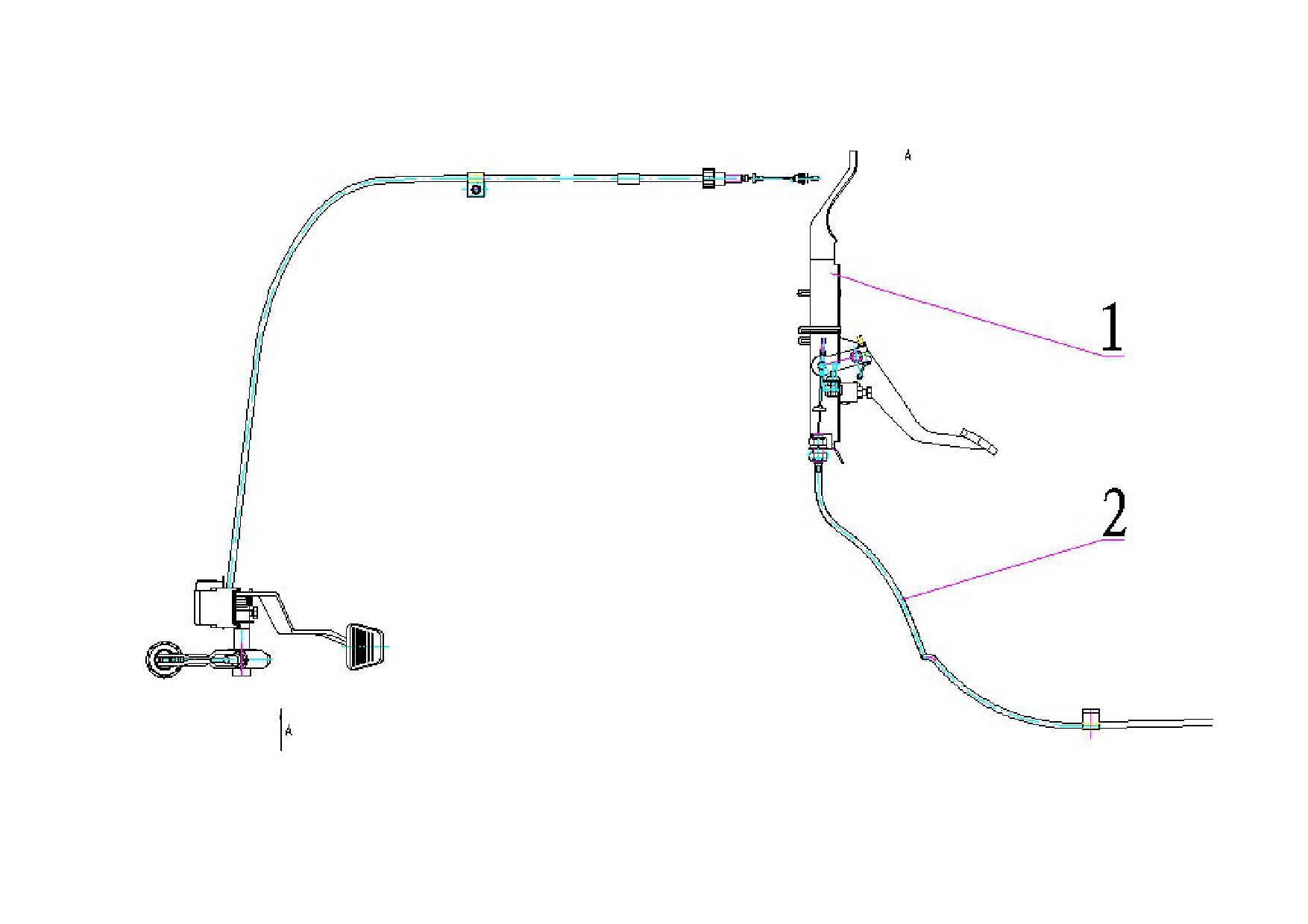

1.12 ПРИВОД УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА
28
1.12 ПРИВОД УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА
29

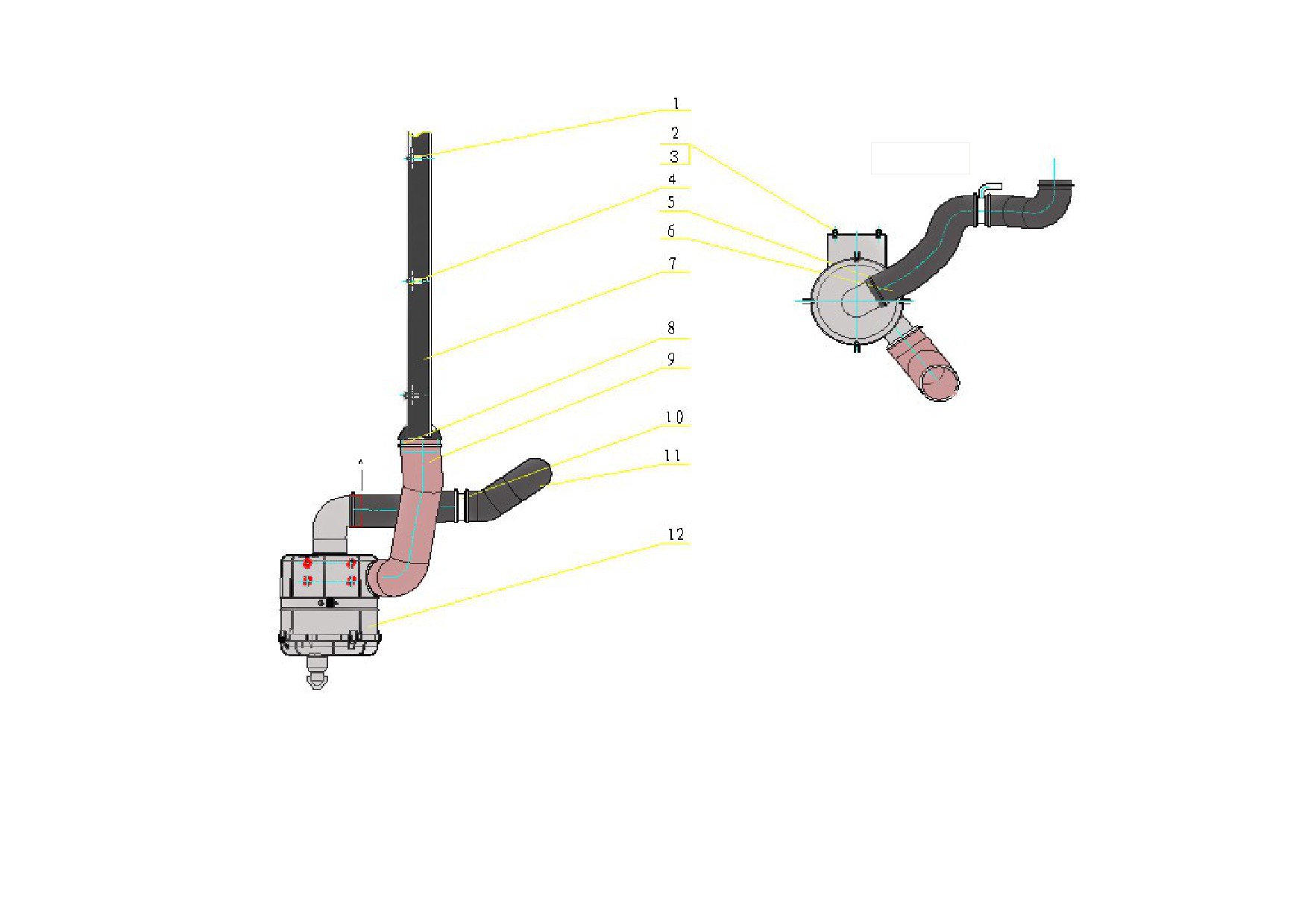

1.13 ВОЗДУХОЗАБОРНИК
30
1.13 ВОЗДУХОЗАБОРНИК
32

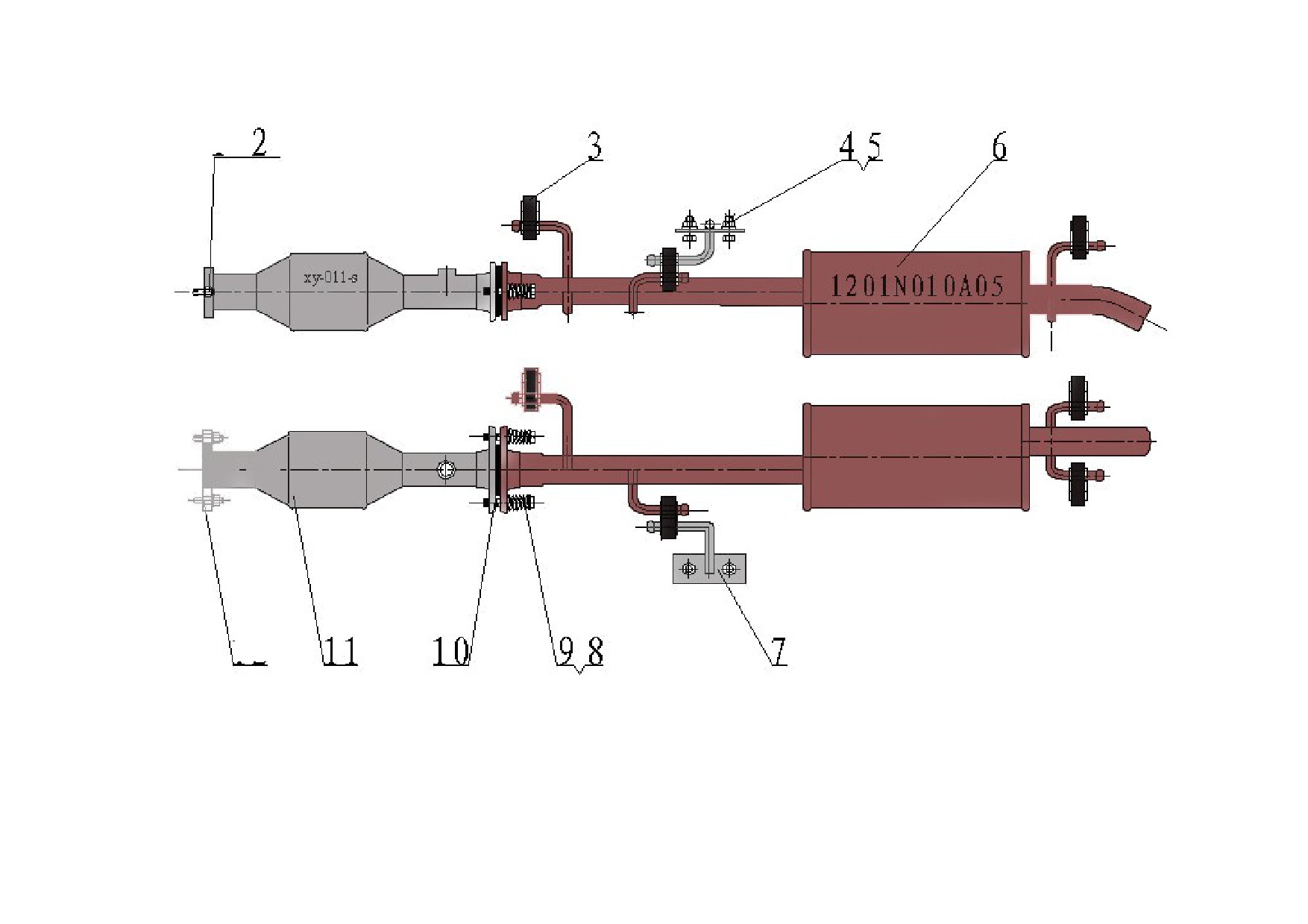

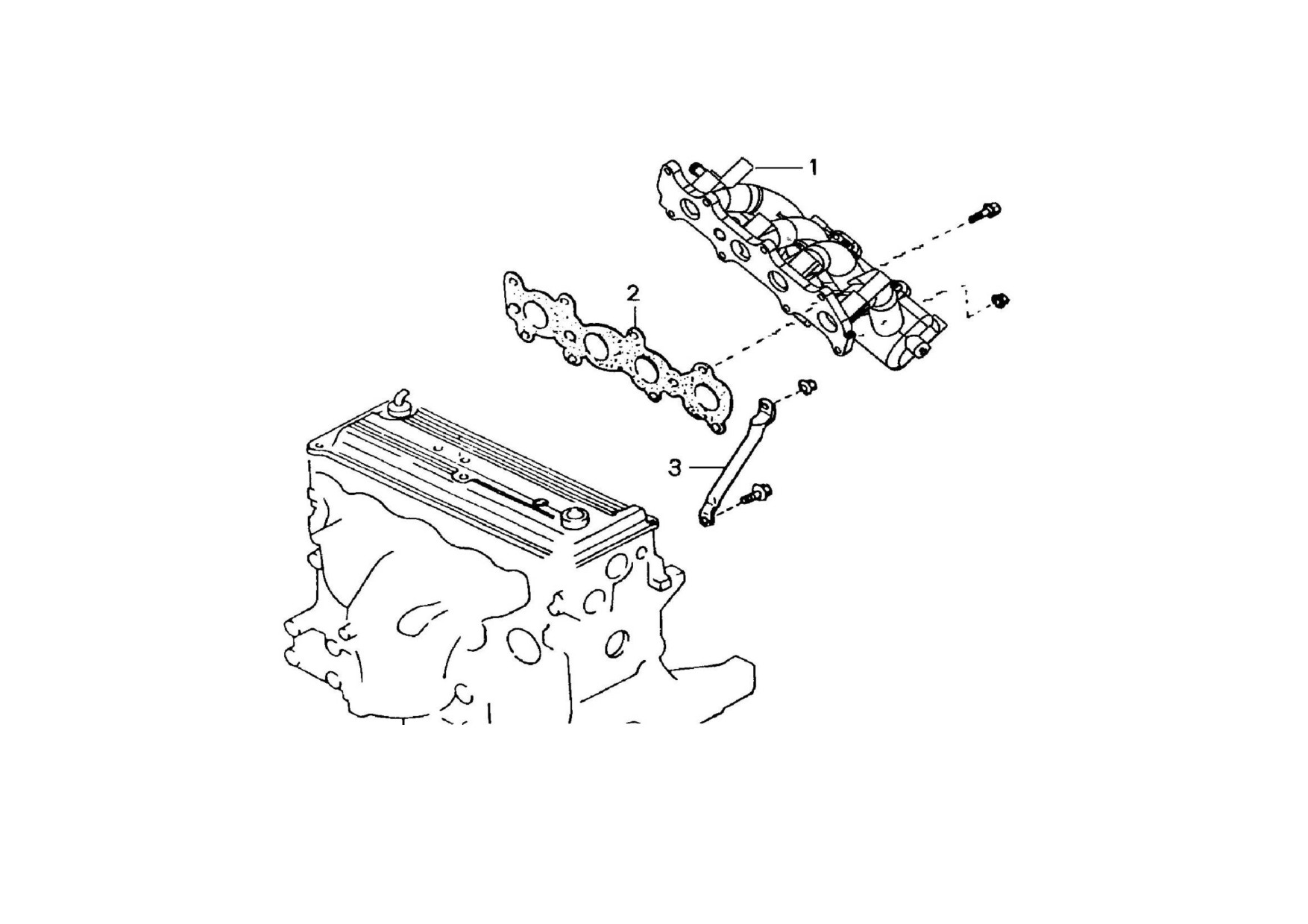

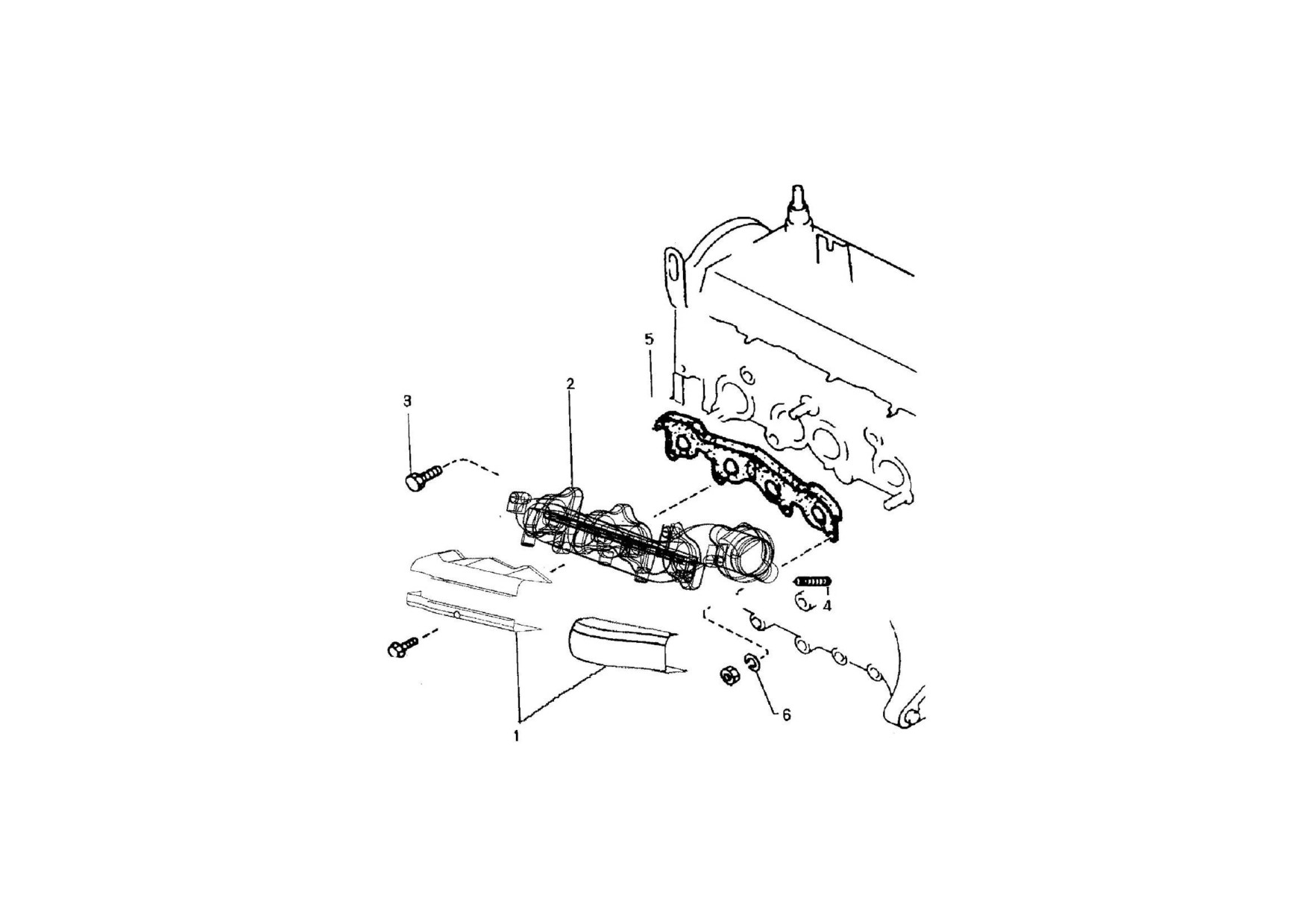

1.16 СИСТЕМА ВЫПУСКА
39

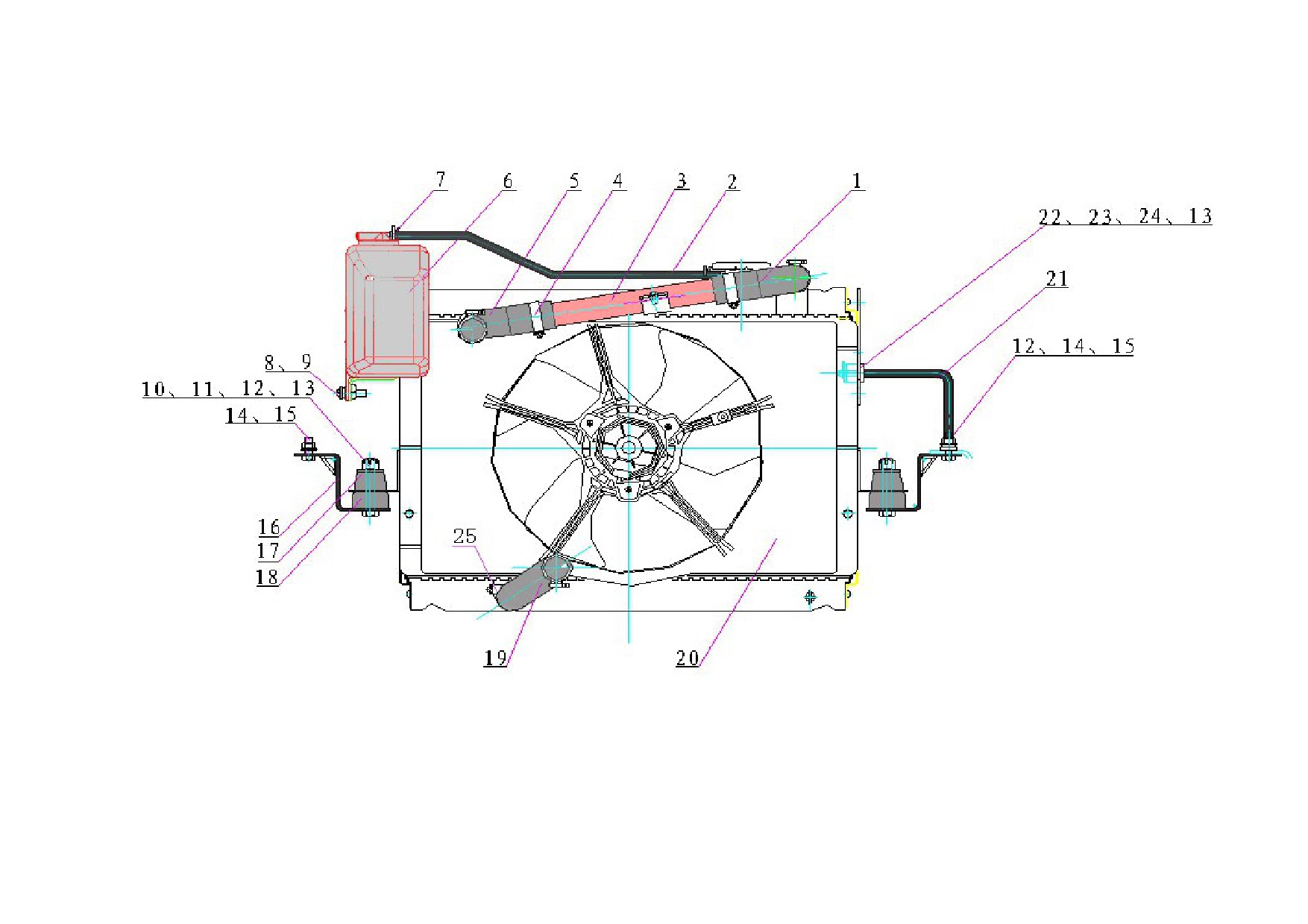

1.18 РАДИАТОР В СБОРЕ
42
...........................................................................................................................................................................42
1.18 РАДИАТОР В СБОРЕ
43

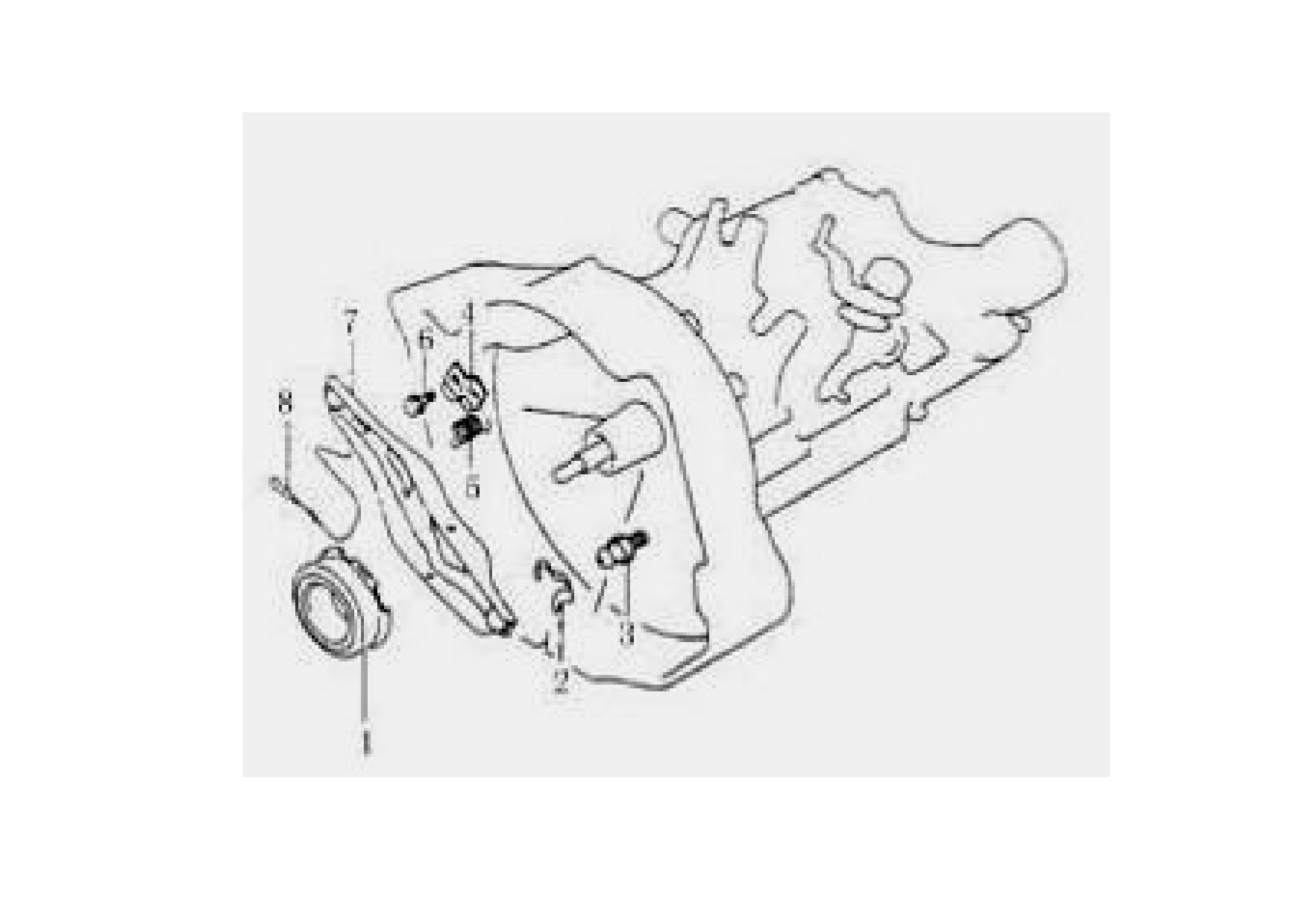

2.3 ПРИВОД УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ
49

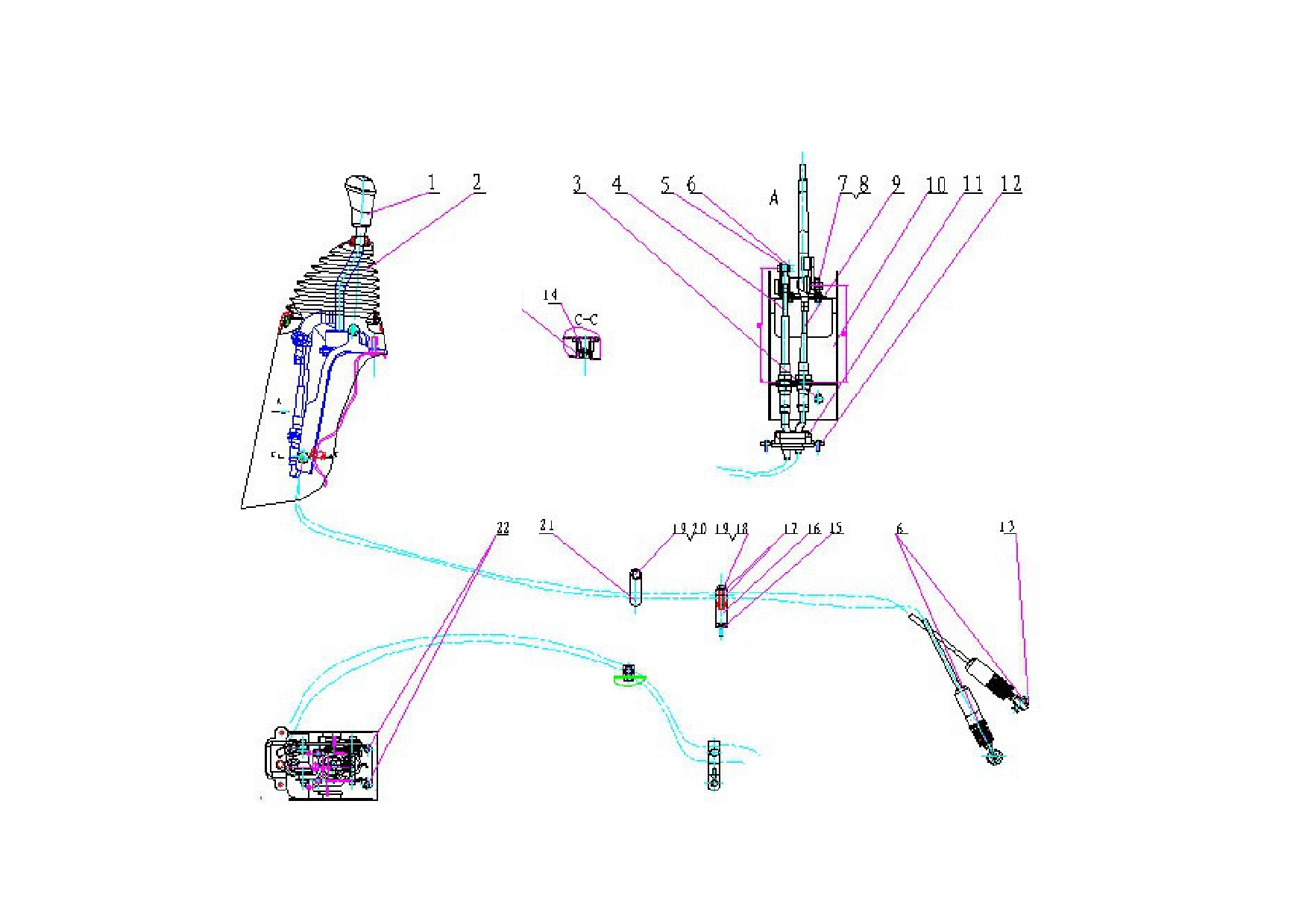

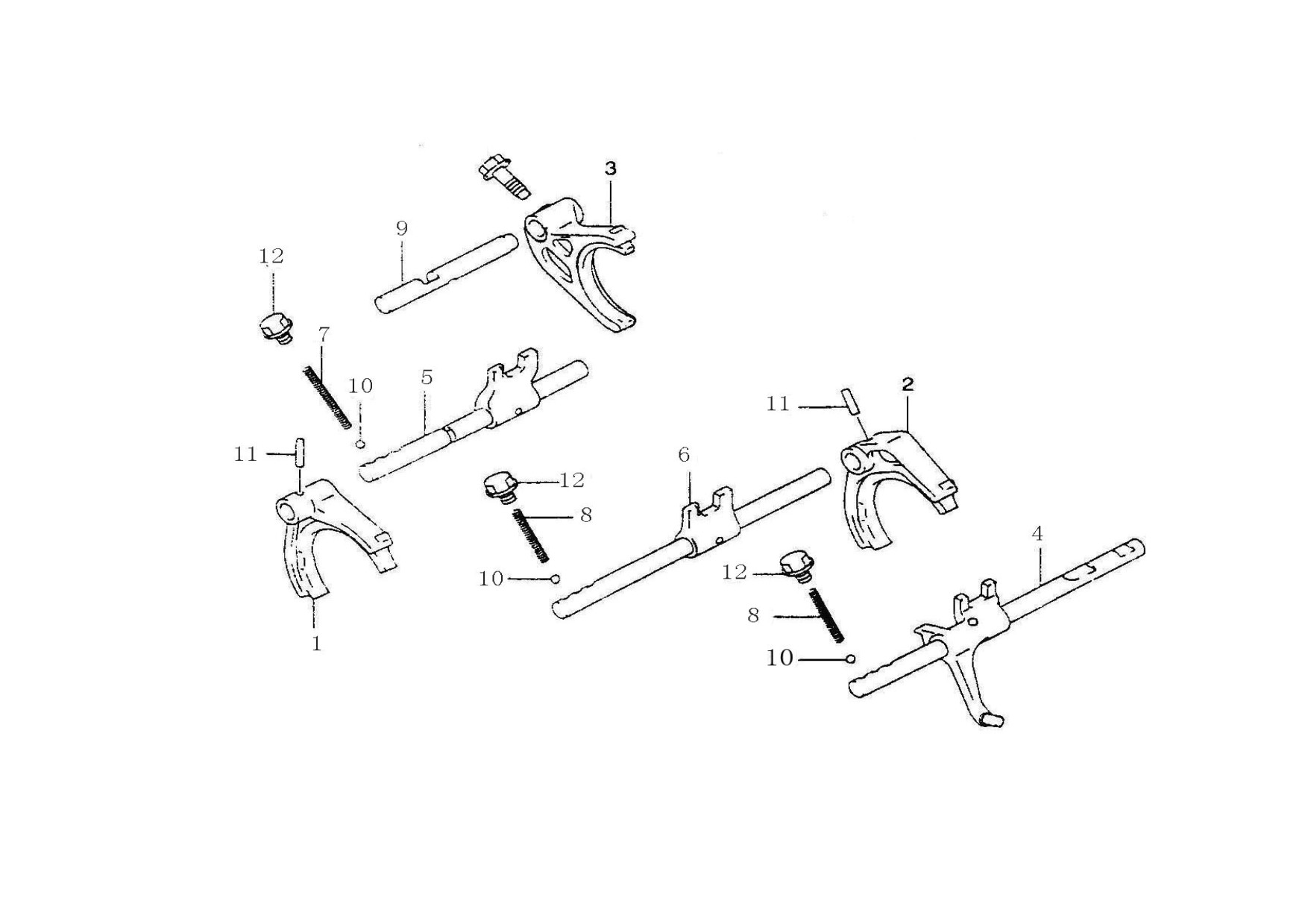

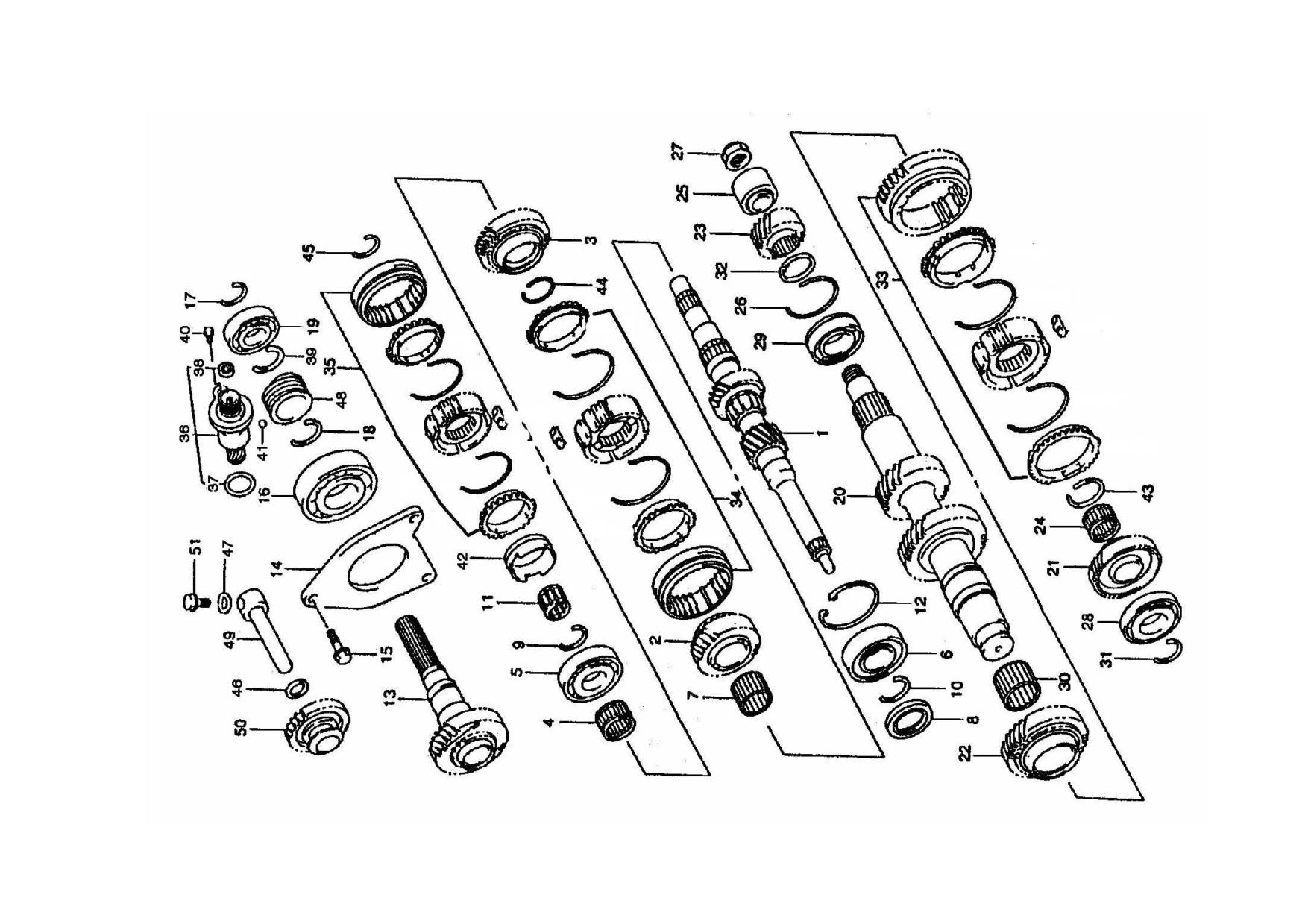

2.7 МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
59
2.7 МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
60
...........................................................................................................................................................................61

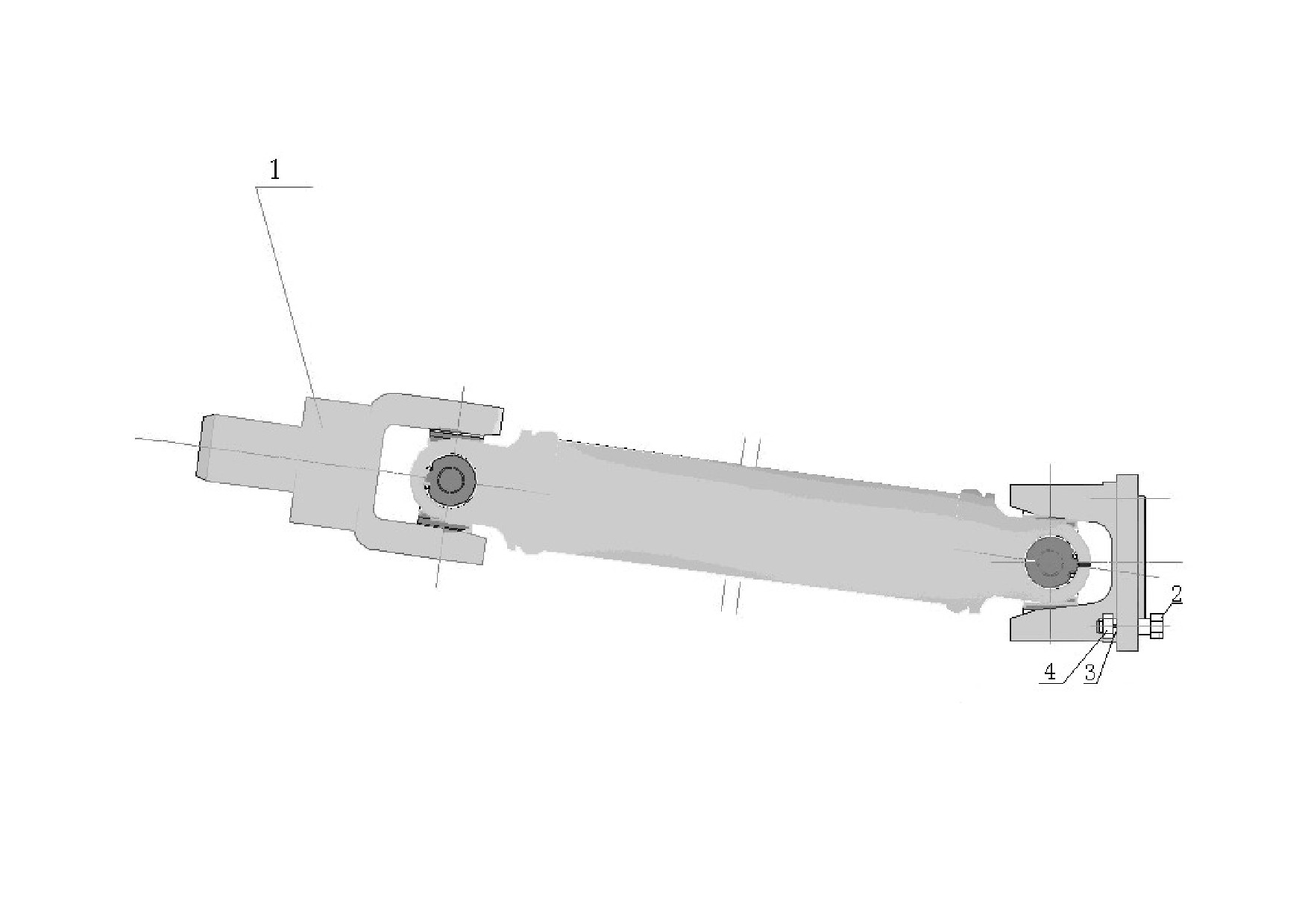

2.8 ВАЛ КАРДАННЫЙ
62
3. Система тормозов
...............................................................................................................................................................72
3.1 СИСТЕМА ТОРМОЗНЫХ ШЛАНГОВ
74
4.1 РАМА В СБОРЕ
80
5.1 ПОДВЕСКА ПЕРЕДНЯЯ
83
5.2 ПОДВЕСКА ЗАДНЯЯ
85
5.4 МЕХАНИЗМ РУЛЕВОЙ
89
6.9 СТЕКЛООМЫВАТЕЛЬ
105
7.КАБИНА
..............................................................................................................................................................................107
7.3 СИДЕНЬЯ, РЕМНИ БЕЗОПАСНОСТИ
112
7.11 ЭЛЕМЕНТЫ ОБШИВКИ ДВЕРИ
124
7.15 ОПОРА ПЕРЕДНЯЯ КАБИНЫ
129
7.16 ОПОРА ЗАДНЯЯ КАБИНЫ
131
Page 3
8. Платформа грузовая
...................................................................................................................................134
Page
4
1.
Двигатель
Page
5

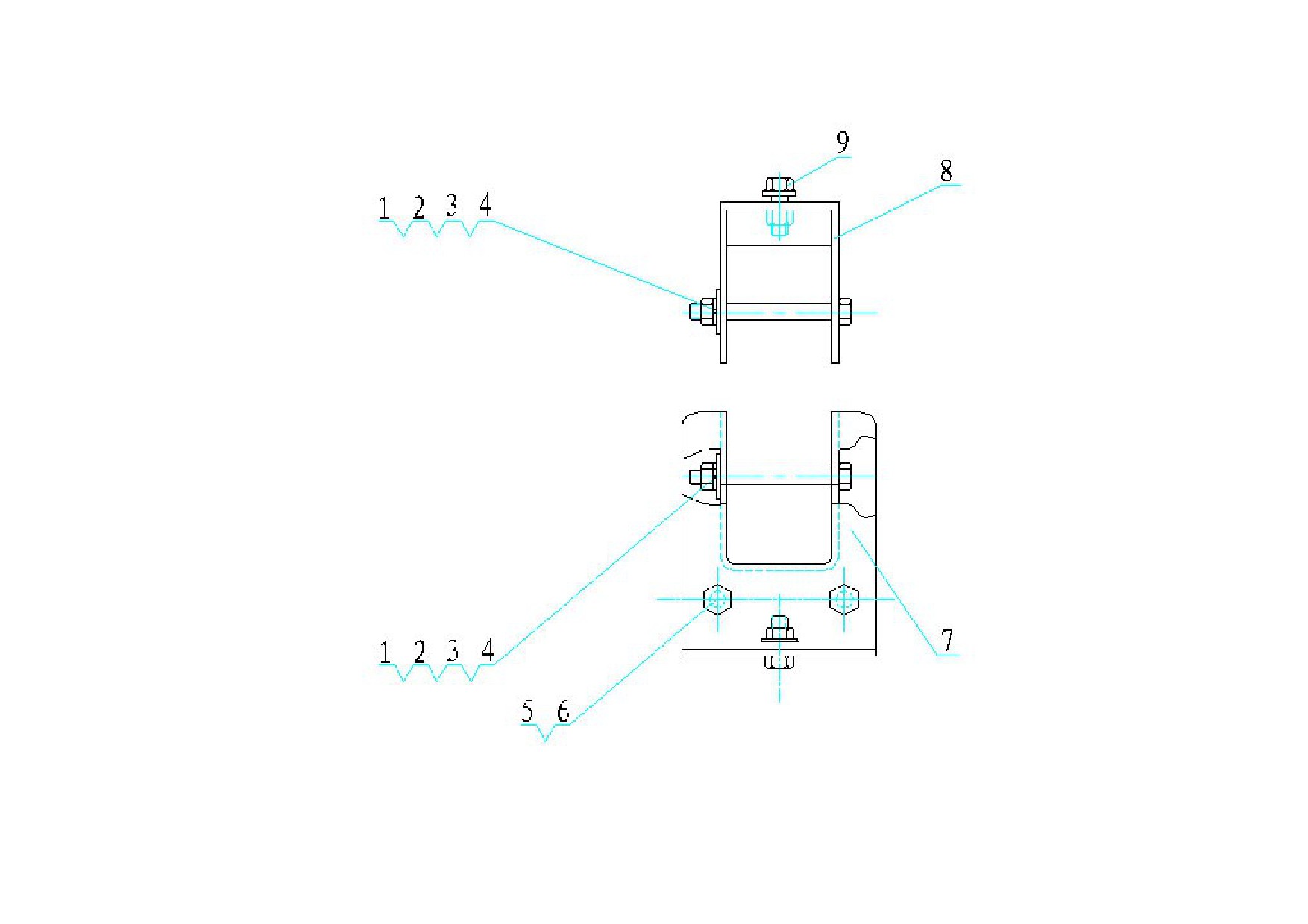

1.1 ПОДВЕСКА ДВИГАТЕЛЯ
Page
6
1.1 ПОДВЕСКА ДВИГАТЕЛЯ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
Q150B1090
Болт
3
C
2
Q340B10
Гайка
3
C
3
Q40210
Шайба плоская
3
C
4
Q40310
Шайба пружинная
3
C
5
Q150B1025
Болт
3
C
6
Q32010
Гайка
3
C
7
1001N020A03
Кронштейн крепления силового агрегата левый
1
C
8
1001N040A03
Кронштейн крепления силового агрегата правый
1
C
9
Q1841025
Гайка
2
C

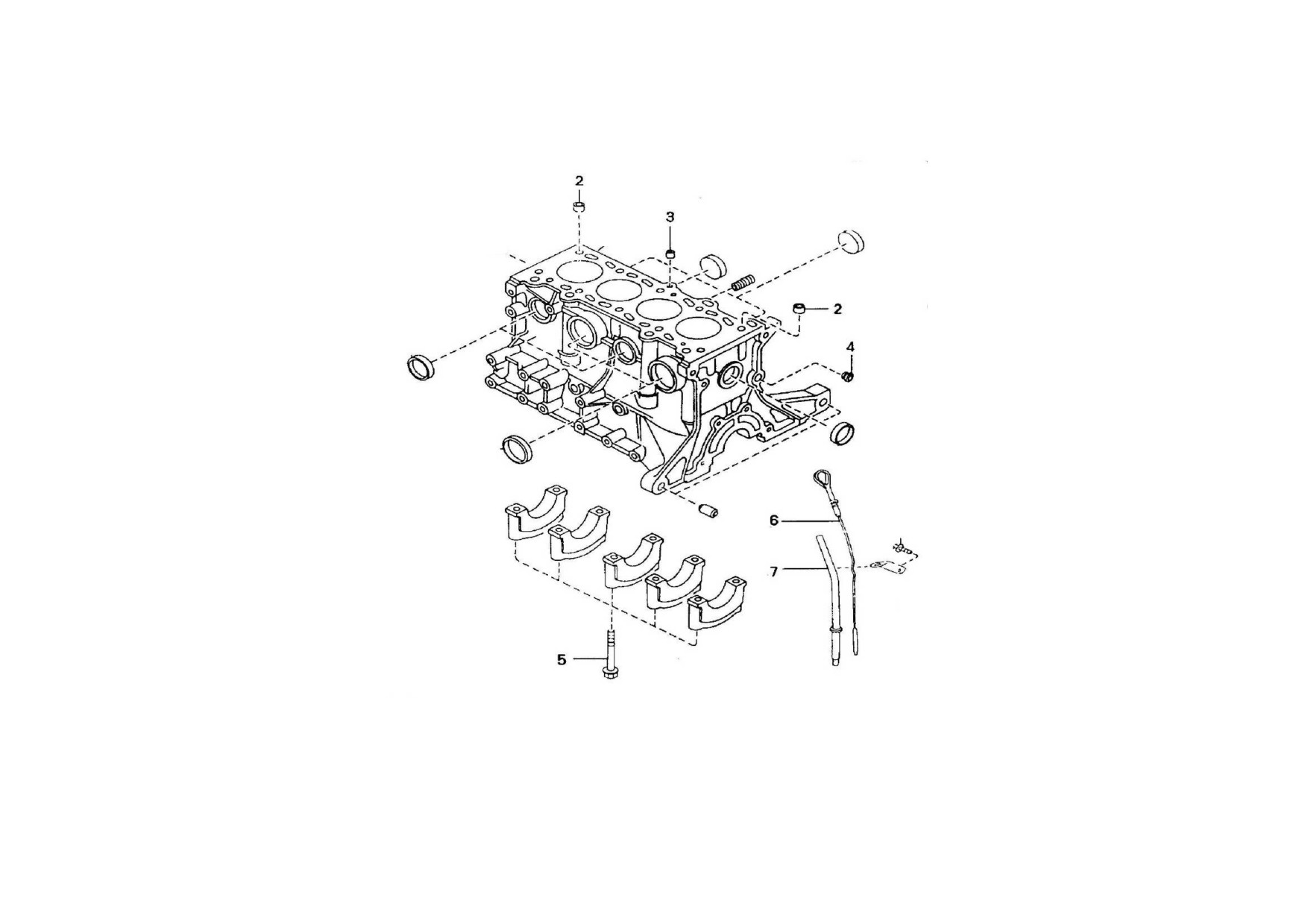

1.2 БЛОК ЦИЛИНДРОВ
Page
7
1 11111
111
Page
8
1.2 БЛОК ЦИЛИНДРОВ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
G4AA-1002020
Блок цилиндров
1
B
2
XG471QE-1002027
Втулка центрирующая
2
C
21135-230101
Клапан односторонний
1
C
3
Заглушка
2
C
4
XG471QE-1002025
XG471QE-1002024
Болт коренного подшипника
10
C
5
G4AC-1011030
Щуп маслоизмерительный
1
C
6
XG471QE-1011030
Трубка маслоизмерительного щупа
1
C
7
Page
9

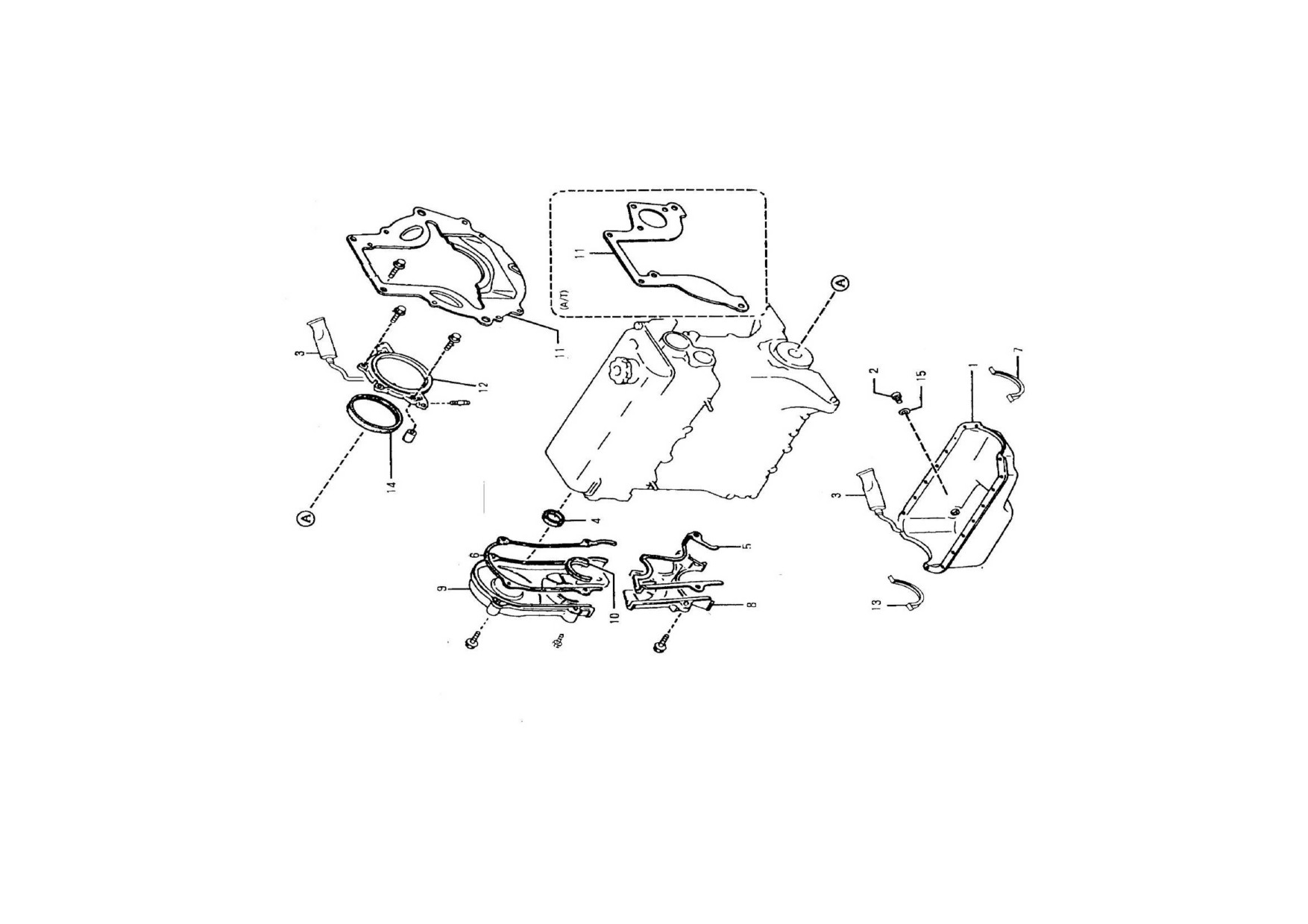

1.3 КОРПУС блока и масляный картер
Page
10
1.3 КОРПУС блока и масляный картер
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
G4AC-1009020
Картер масляный
1
B
2
XG471QE-1009023
Пробка слива масла
2
B
5900
Герметик-прокладка
3
C
4
XG471QE-1003019
Сальник вала распределительного
1
A
5
XG471QE-1002062
Прокладка привода зубчатого ремня
1
B
XG471QE-1002052
Прокладка привода зубчатого ремня верхняя
6
1
B
7
XG471QE-1009011
Прокладка масляного картера передняя
1
B
XG471QE-1002060
Крышка привода зубчатого ремня нижняя
1
C
8
Крышка привода зубчатого ремня верхняя
1
C
9
XG471QE-1002050
XG471QE-1002053
Прокладка шестерни зубчатого ремня верхняя
1
B
10
G4AB-1601043
Плита картера маховика задняя
1
B
11
XG471QE-1002030
Корпус заднего сальника коленчатого вала
1
B
12
XG471QE-1009012
Прокладка масляного картера задняя
1
B
13
XG471QE-1002040
Сальник коленчатого вала задний
1
A
14
G4AB-1009024
Шайба пробки слива масла
1
B
15
Page
11

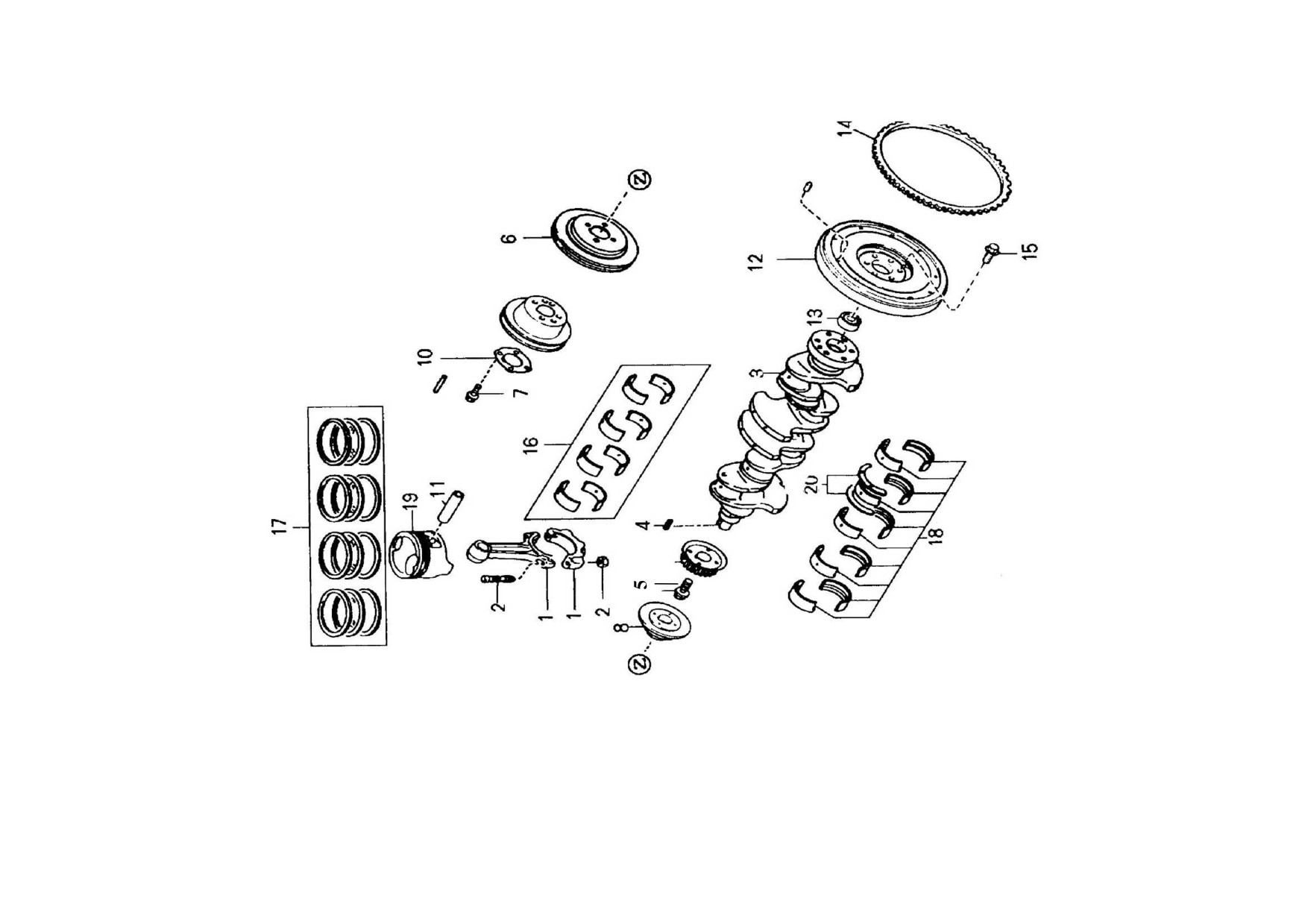

1.4 ПОРШЕНЬ, КОЛЕНЧАТЫЙ ВАЛ И МАХОВИК
Page
12
1.4 ПОРШЕНЬ, КОЛЕНЧАТЫЙ ВАЛ И МАХОВИК
S/N
Номер детали
Наименование детали
Кол-во
Категория
XG471QE-1004030
Шатун в сборе
1
4
B
2
3
XG471QE-1005020
Вал коленчатый
1
B
4
XG471QE-1005016
Шпонка коленчатого вала
1
C
5
XG471QE-1005011
Шестерня коленчатого вала
1
B
6
G4AB-1005017
Шкив коленчатого вала
1
C
XG471QE-1005018
Болт шкива
7
1
C
XG471QE-1005030
Фланец шкива
1
C
8
Болт шкива стопорный
1
C
9
XG471QE-1005015
XG471QE-1005019
Шайба шкива коленчатого вала
1
C
10
XG471QE-1004011
Палец поршневой
4
A
11
G4AB-1005041
Маховик
1
B
12
XG471QE-1005060
Подшипник маховика
1
B
13
G4AB-1005040
Венец маховика
1
B
14
XG471QE-1005012-M
Болт маховика
6
C
15
16
XG471QE-1004031
Вкладыш шатунный
8
A
17
XG471QE-1004022/23/24
Кольца поршневые (комплект)
4
A
18
XG471QE-1002014/15
Вкладыши коренные (комплект из 2-х шт.)
5
A
19
471QE-1004021A/C
Поршень
4
B
XG471QE-1005013
Полукольцо упорное коленчатого вала
2
A
20
Page
13

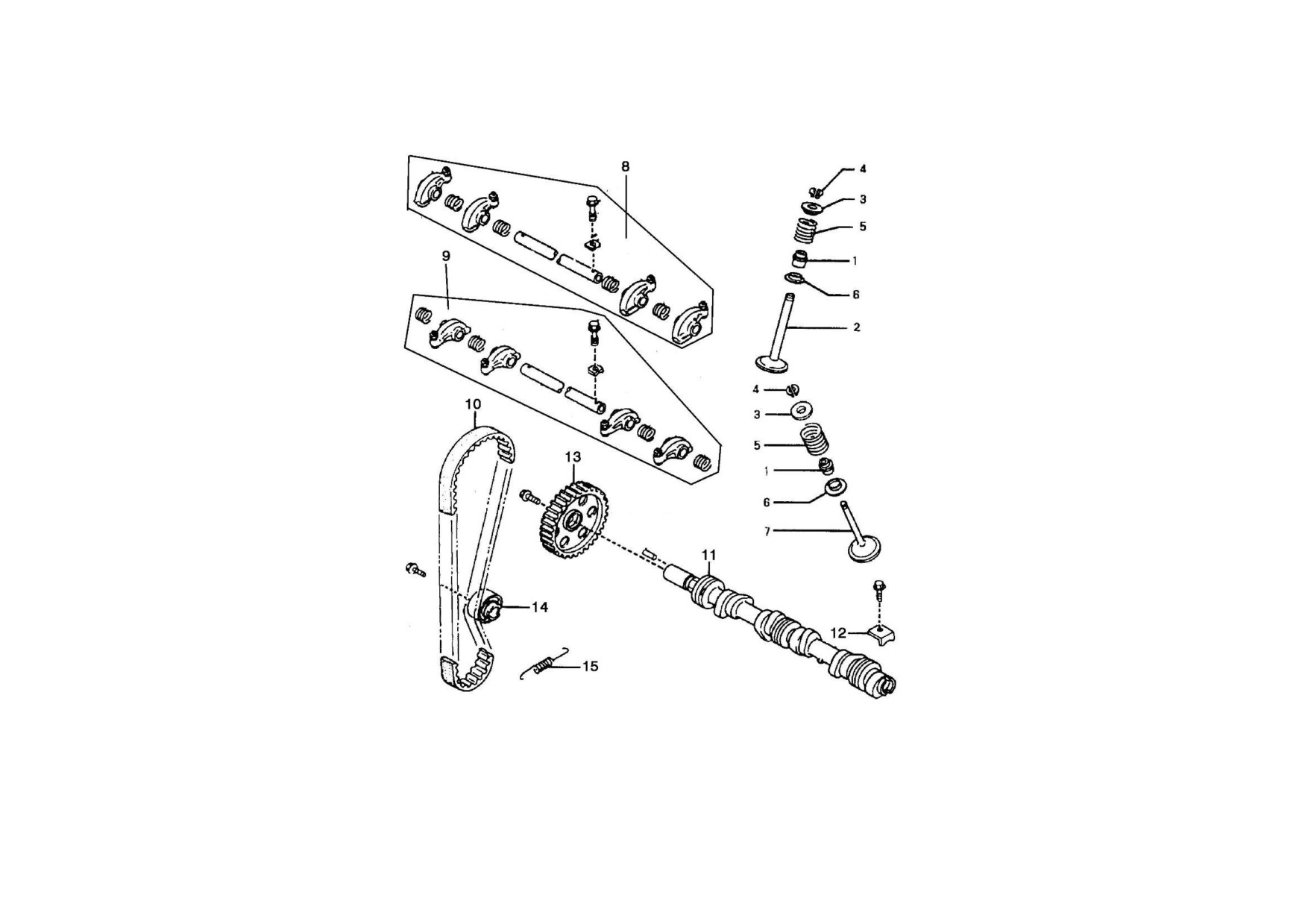

1.5 МЕХАНИЗМ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ
Page
14
1.5 МЕХАНИЗМ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ
S/N
Номер детали
Наименование детали
Кол-во
Категория
XG471QE-1008026
Колпачок маслоотражательный
1
8
A
2
XG471QE-1007013
Клапан впускной
4
B
3
XG471QE-1007014
Шайба верхняя пружины клапана
8
C
4
XG471QE-1007015
Сухарь клапана
16
B
5
XG471QE-1007018
Пружина клапана
8
B
6
XG471QE-1007017
Шайба нижняя пружины клапана
8
C
XG471QE-1007016
Клапан выпускной
7
4
B
XG471QE-1007040
Ось коромысел впускных клапанов
1
B
8
9
XG471QE-1007050
Ось коромысел выпускных клапанов
1
B
10
XG471QE-1006015
Ремень зубчатый ГРМ
1
A
XG471QE-1006010
Вал распределительный
11
1
B
12
XG471QE-1006012
Пластина стопорная вала распределительного
1
A
XG471QE-1006013
Шестерня вала распределительного
1
B
13
XG471QE-1006020
Ролик натяжной ремня ГРМ
1
C
14
XG471QE-1006031
Пружина натяжного ролика
1
C
15
Page
15

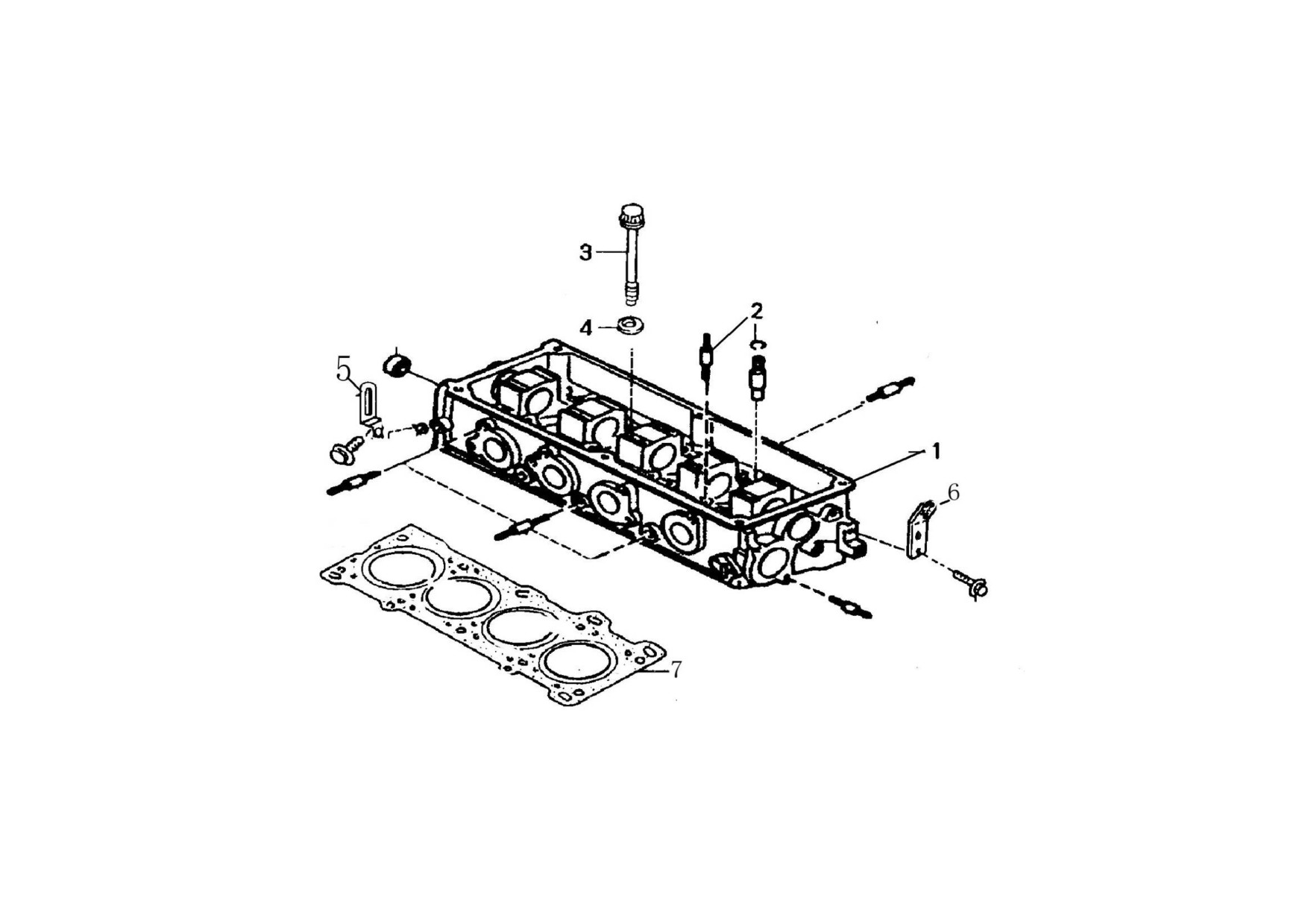

1.6 ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ
Page
16
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
G4AB-1003020
Головка цилиндров
1
B
2
XG471QE-1003024/25
Втулка впускного и выпускного клапана
4/4
B
XG471QE-1003011
Болт головки цилиндров
10
C
3
Шайба болта головки цилиндров
10
C
4
XG471QE-1003012
G4AB-1003013
Кронштейн передний
1
C
5
G4AB-1003014
Кронштейн задний
1
C
6
XG471QE-1003060
Прокладка головки цилиндров
1
B
7
Page
17

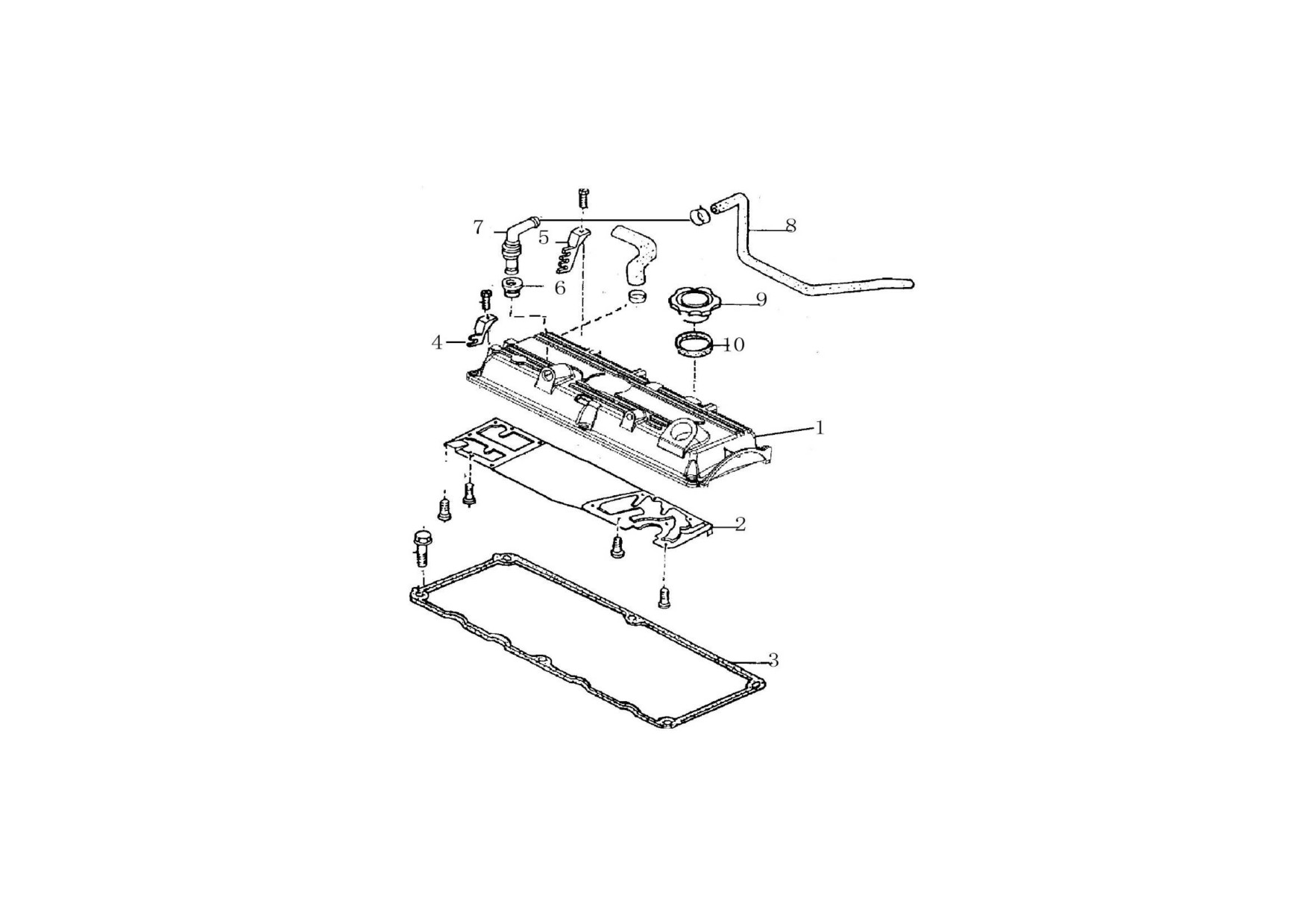

1.7 КРЫШКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ
Page
18
S/N
Наименование детали
Кол-во
Категория
Номер детали
G4AB-1003040
Крышка клапанная в сборе
1
1
B
G4AB-1003042
Пластина маслоотражательная
2
1
C
XG471QE-1003031
Прокладка клапанной крышки
1
B
3
Кронштейн проводов высокого напряжения
1
C
4
XG471QE-1003032
малый
XG471QE-1003033
Кронштейн проводов высокого напряжения
1
C
5
большой
XG471QE-1003034
Кольцо уплотнительное
1
C
6
7
XG471QE-1003044
Клапан вентиляции картера
1
C
G4AB-1008111
Шланг вентиляции картера
1
C
8
9
XG471QE-1003051
Крышка маслозаливной горловины
1
B
XG471QE-1003052
Кольцо крышки маслозаливной горловины
1
B
10
Page
19

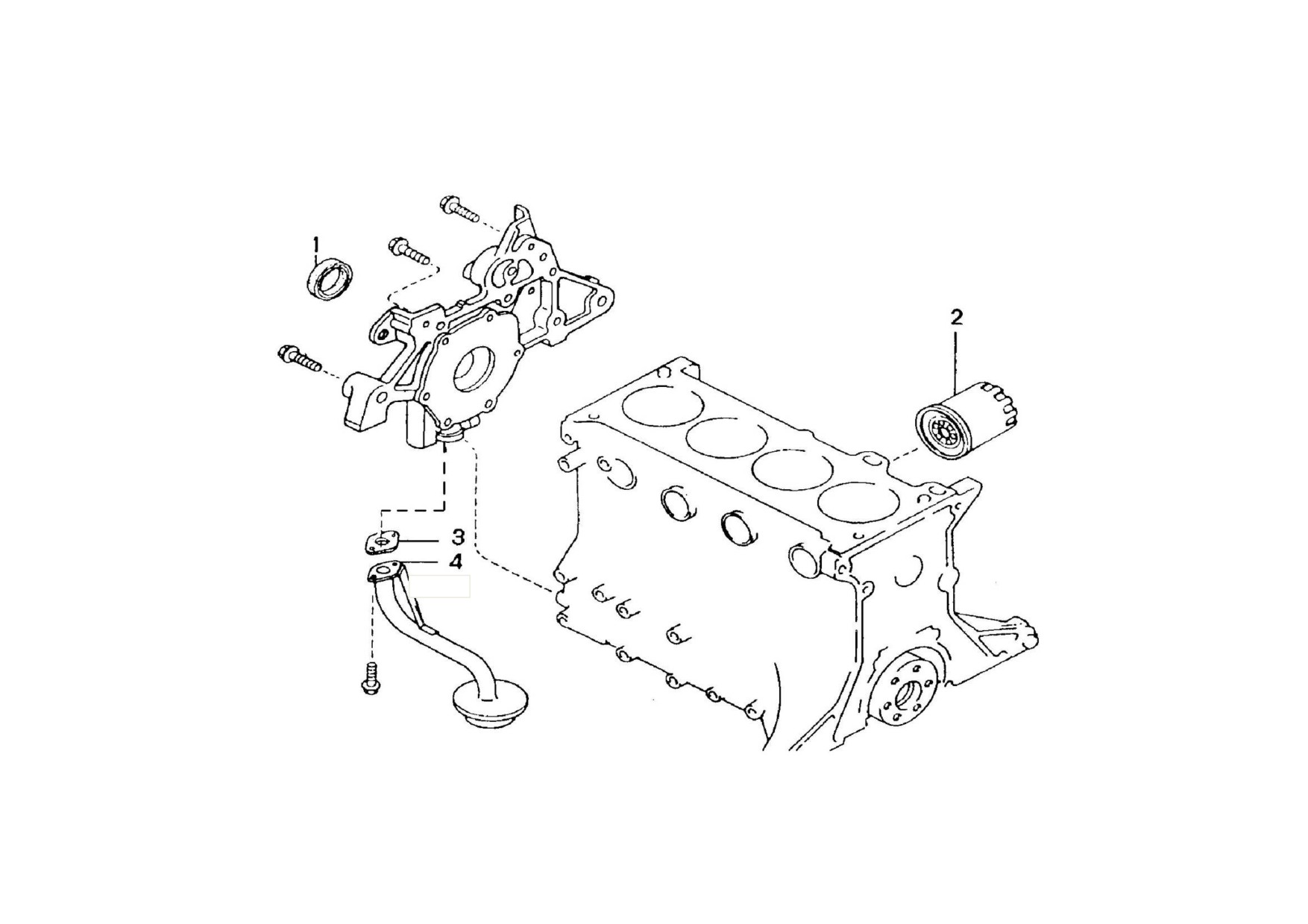

1.8 МАСЛЯНЫЙ НАСОС И ФИЛЬТР
Page
20
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
1024DK1F
Сальник коленчатого вала передний
1
A
2
G4AA-1012010
Фильтр масляный
1
A
XG471QE-1010011
Прокладка маслозаборника
3
1
B
Page
21

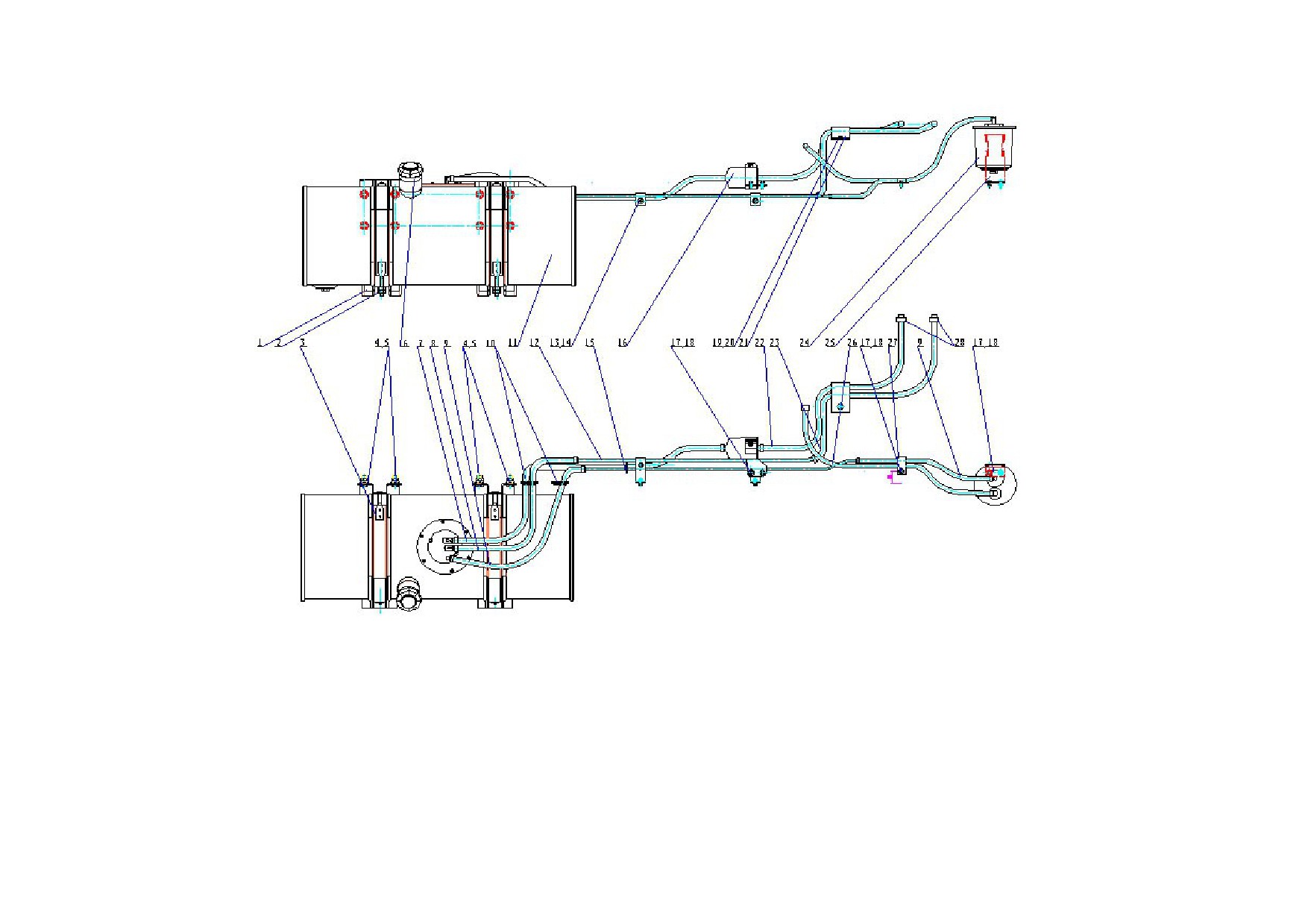

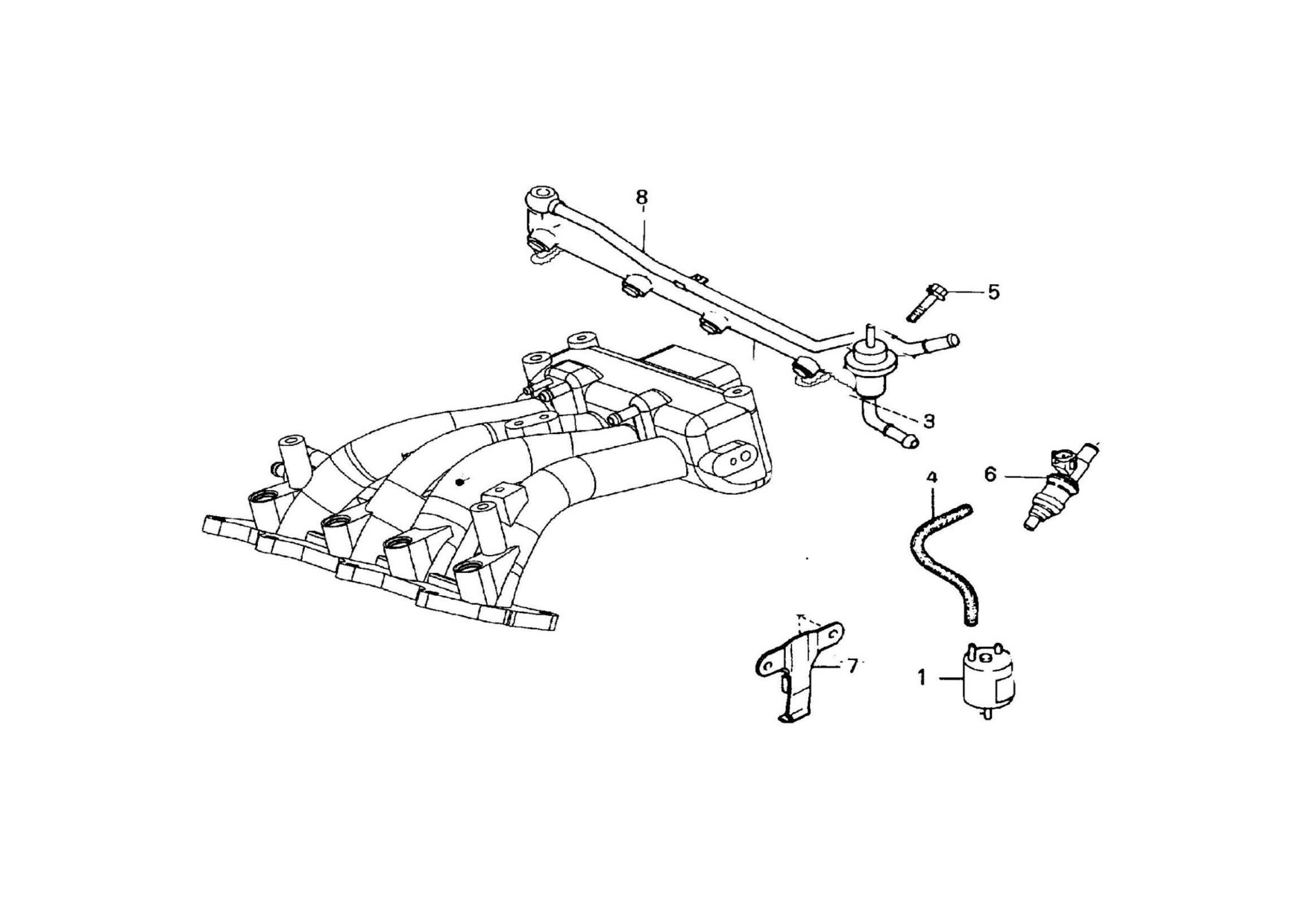

1.9 СИСТЕМА ПОДАЧИ ТОПЛИВА
1.9 СИСТЕМА ПОДАЧИ ТОПЛИВА
Page
22
S/N
Номер детали
Наименование детали
Кол-во
Категогия
1
1101N080A01
Кронштейн топливного бака
2
C
2
Q340B10
Гайка
4
C
3
2815-1101110G
Хомут
2
C
4
Q32010
Гайка
8
C
5
Q150B1020
Болт
8
C
6
JK501E XS
Пробка топливного бака
1
B
7
1104N011A02
Шланг топливный подающий
1
B
8
1104N011A04
Шланг топливный обратный
1
B
9
1130N011A03
Шланг пароотводящий
2
B
10
134-3725126
Фиксатор топливопровода
2
C
11
FI16-1101010
Бак топливный в сборе
1
B
12
1104N010A04
Трубка топливная
1
B
13
Q32006
Гайка
2
C
14
Q150B0625
Болт
2
C
15
ZD150*3.6
Накладка топливопровода
1
C
16
1105S010A01
Фильтр топливный
1
A
17
Q32008
Гайка
5
C
18
Q150B0830
Болт
5
C
19
Q150B0610
Болт
1
C
20
Q40206
Шайба
1
C
21
1608-1-1104015
Хомут топливной трубки
1
C
1.10 УЗЕЛ
22
1104N011A01
Шланг топливный подводящий (фильтр-двигатель)
1
C
23
1104N011A03
Шланг топливный обратный (двигатель)
1
B
24
G-4
Адсорбер
1
B
25
1130N013A02
Кронштейн адсорбера
1
C
26
1130N011A05
Шланг пароотводящий (адсорбер-двигатель)
1
B
27
1022DEF-1104015
Хомут топливного шланга
1
C
28
Q67516
Хомут
14
C

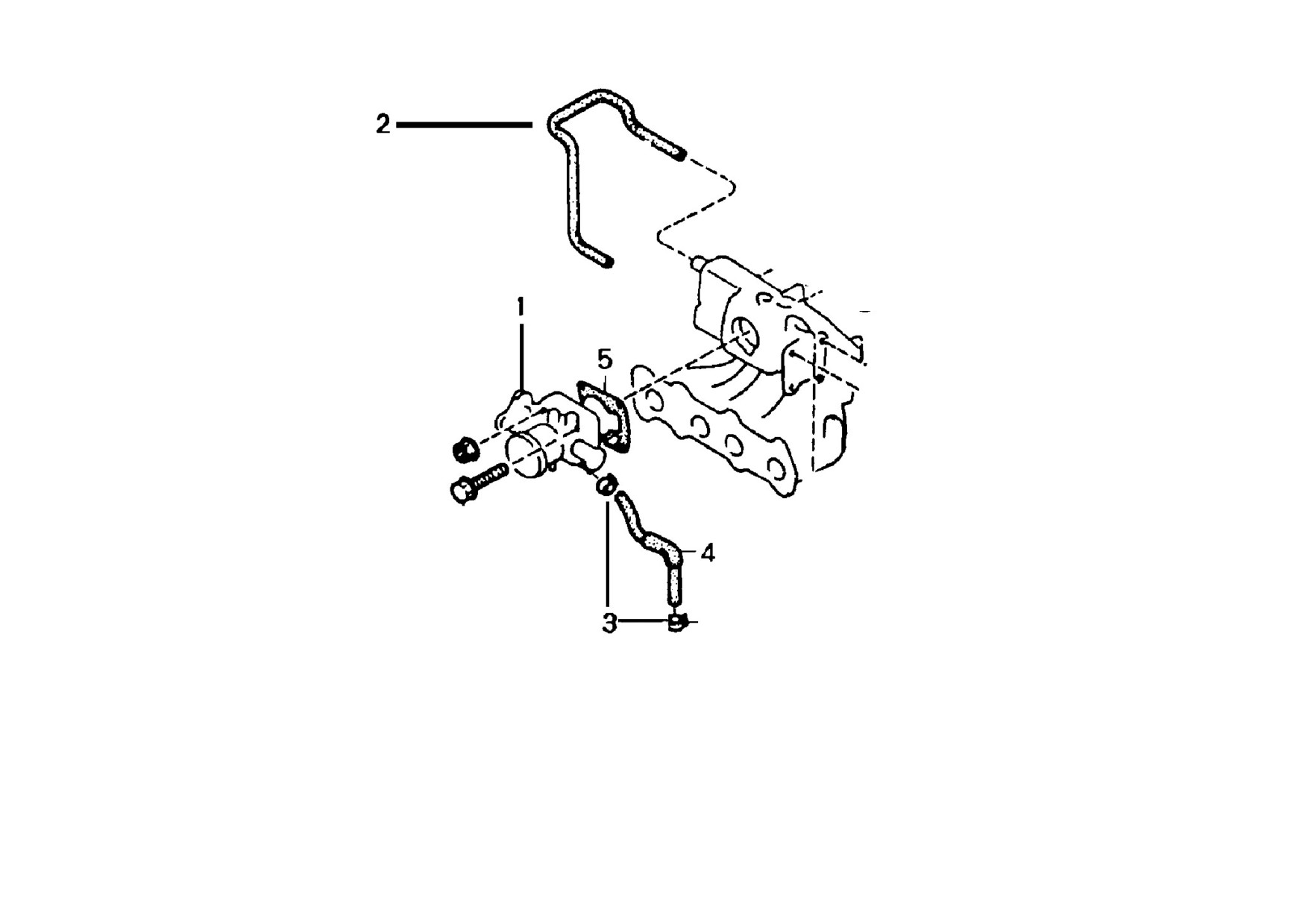

ДРОССЕЛЬНЫЙ
Page
23
Page
24
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
G4AA-1008060
Корпус дросселя в сборе
1
B
XG471QE-1300012
Трубка подводящая подогрева дросселя
2
1
C
XG471QE-1300013
Хомут
3
2
C
4
G4AA-1300012
Трубка отводящая подогрева дросселя
1
C
5
G4AA-1008012
Прокладка корпуса дросселя
2
B
Page
25
1.11 АККУМУЛЯТОР ТОПЛИВА
Page
26
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
G4AA-3808070
Клапан соленоидный адсорбера
1
B
G4AA-1100021
Аккумулятор топлива (топливная рампа)
2
1
B
G4AA-1100040
Клапан регулировки давления
3
1
C
4
G4AB-1008016
Шланг соленоидного клапана адсорбера
1
C
5
XG471QE-TB023
Болт
2
C
6
G4AA-1100030
Форсунка топливная
4
B
G4AA-1008050
Кронштейн клапана адсорбера
7
1
C
Page
27

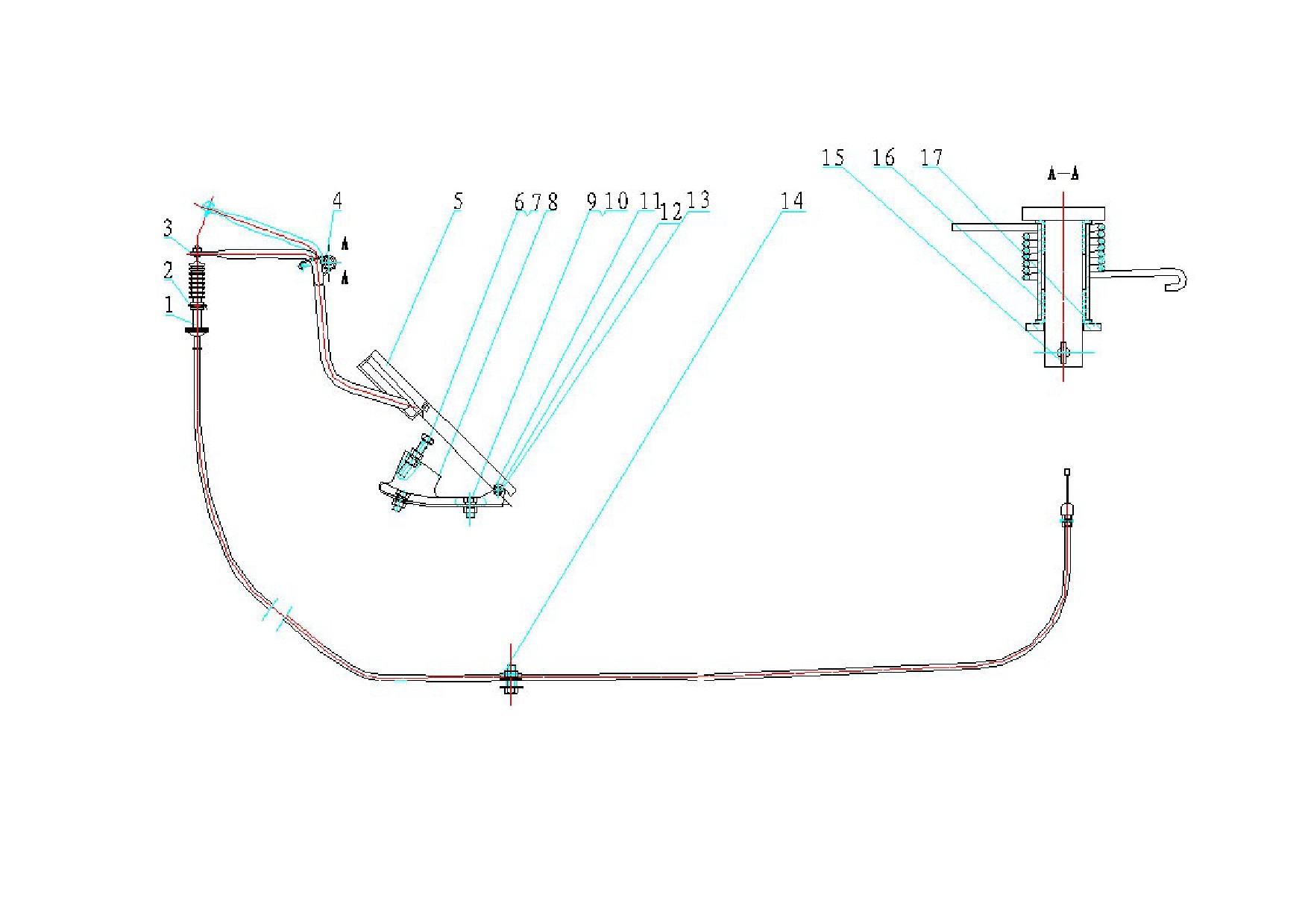

1.12 ПРИВОД УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА
Page
28
1.12 ПРИВОД УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
1108N100A02
Трос акселератора в сборе
1
B
2
134-1108096
Скоба-зажим троса
1
C
3
1047DVS3N1-1108010
Рычаг педали подачи топлива в сборе
1
C
Пружина возвратная рычага педали
4
1047DVL3-1108091
1
C
подачи топлива
5
1022DEF-3724060
Педаль подачи топлива
1
B
6
Q150B0845
Болт
1
C
7
Q340B08
Гайка
1
C
Кронштейн педали подачи топлива в
8
134-1108030
1
C
сборе
9
Q150B0825
Болт
3
C
10
Q40308F9
Шайба пружинная
3
C
11
Q5002016
Шплинт педали
1
C
12
Q5100660
Ось
1
C
13
Q340B06
Гайка
2
C
14
134-3725116
Хомут
1
C
15
Q5003220
Шплинт
1
C
16
134-1108081
Втулка рычага подачи топлива
2
C
17
Q40110
Шайба плоская
1
C
Page
29
1.13 ВОЗДУХОЗАБОРНИК
Page
30
Page
31
1.13 ВОЗДУХОЗАБОРНИК
Page
32
1.14 КОЛЛЕКТОР
S/N
Номер детали
Наименование детали
Кол-во
Категория
ВПУСКНОЙ
1
1036DVS3M-1109030
Воздухозаборник
5
C
2
Q150B1025
Болт
4
C
3
Q32010
Гайка
4
C
4
Q32006
Гайка
5
C
5
Q67580
Хомут
4
C
6
1132N011A24
Патрубок 1 подающий к двигателю
1
C
7
1030DFH3-1109200
Труба воздушного фильтра
1
C
подводящая
8
Q67590
Хомут
2
C
9
1132N031A01
Патрубок подающий к воздушному
1
C
фильтру
10
1132N020A06
Труба соединительная
1
C
11
1132N010A23
Патрубок воздушного фильтра
1
C
отводящий передний
12
1109N010A16
Фильтр воздушный в сборе
1
B
Page
33
Page
34
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
G4AB-1008020A
Коллектор впускной
1
C
XG471QE-1008011
Прокладка впускного коллектора
2
1
B
3
G4AB-1008014
Кронштейн впускного коллектора
1
C
Page
35
1.15 КОЛЛЕКТОР ВЫПУСКНОЙ
Page
36
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
G4AB-1008085A-1
Экран теплоотражательный 1
1
С
G4AB-1008085A-2
Экран теплоотражательный 2
1
С
2
G4AB-1008081A
Коллектор выпускной
1
B
XG471QE-1008083
Болт выпускного коллектора
3
4
C
XG471QE-1008082
Шпилька выпускного коллектора
4
3
C
5
XG471QE-1008100
Прокладка выпускного коллектора
1
B
6
XG471QE-1008084
Шайба пружинная
2
C
Page
37
1.16 СИСТЕМА ВЫПУСКА
1
Page
38
1.16 СИСТЕМА ВЫПУСКА
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
Q1201035
Шпилька
2
C
2
Q32010
Гайка
2
C
3
1200N014A01
Буфер резиновый
4
C
4
Q32008
Гайка
2
C
5
Q150B0825
Болт
2
C
6
1201N010A22
Глушитель в сборе
1
B
7
1203N040A01
Кронштейн крепления глушителя боковой
1
C
8
1201N010A22-3
Болт соединительный
2
C
9
1201N010A22-4
Пружина фланца нейтрализатора
2
C
10
1201N010A22-1
Прокладка сферическая графитовая
1
B
11
XY-011-3
Нейтрализатор каталитический
1
B
Page
39

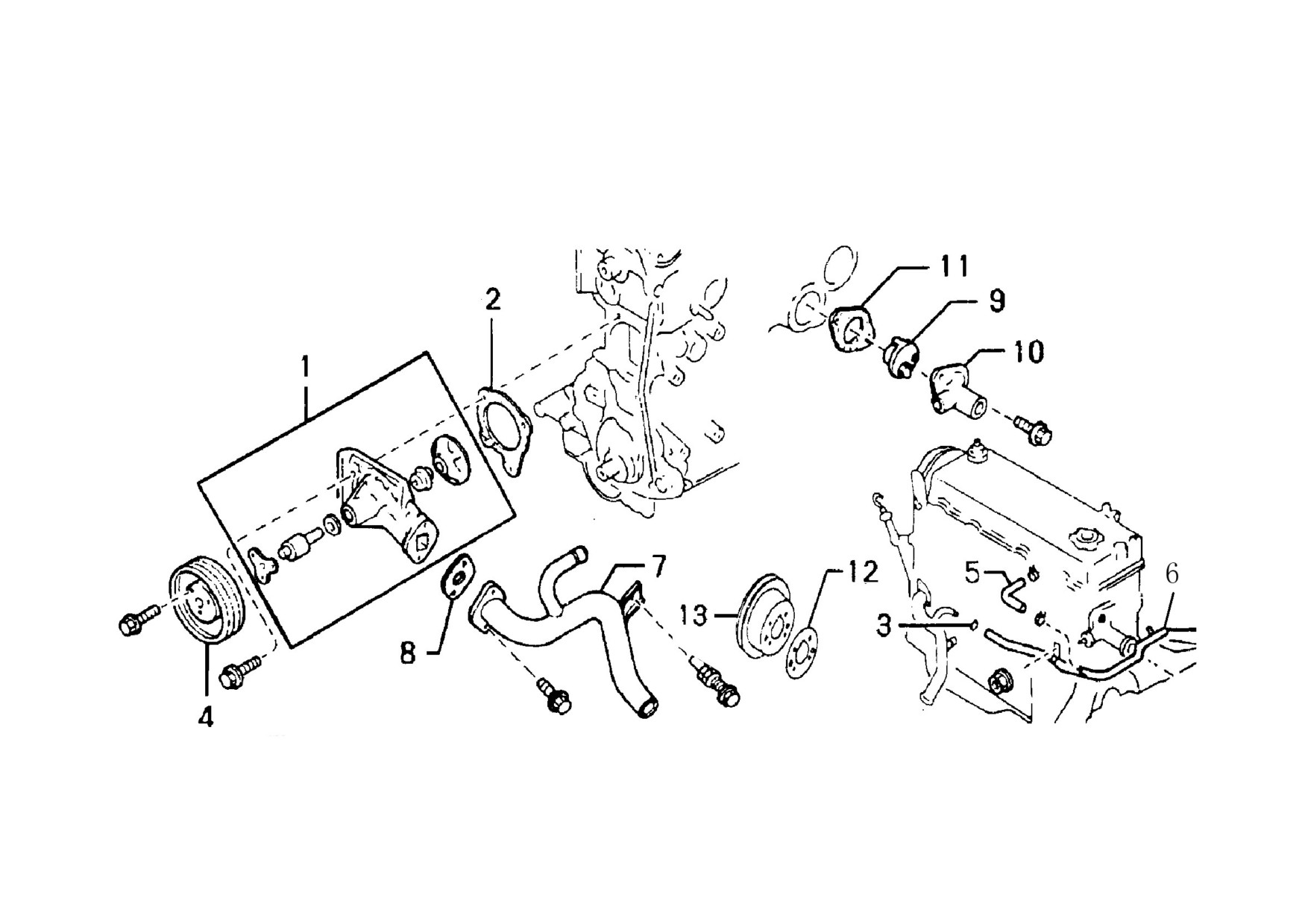

1.17 СИСТЕМА ОХЛАЖДЕНИЯ
Page
40
S/N
Номер детали
Наименование детали на английском
Кол-во
Категория
1
XG471QE-1307010
Насос водяной в сборе
1
B
2
XG471QE-1307021
Прокладка водяного насоса
1
B
3
XG471QE-1303061
Хомут
1
C
4
G4AB-1300030
Шкив водяного насоса
1
C
5
XG471QE-1303080
Шланг обводной термостата
1
C
6
XG471QE-1303070
Трубка задняя нагрева воды
1
C
7
XG471QE-1300040
Трубка подачи водяного насоса
1
B
Прокладка трубки подачи водяного
8
XG471QE-1300015
1
B
насоса
9
XG471QE-1306010
Термостат
1
B
10
XG471QE-1300016
Патрубок отводящий термостата
1
C
11
XG471QE-1300014
Прокладка отводящего патрубка
1
B
12
XG471QE-1005019
Шайба шкива
1
C
13
XG471QE-1005017
Шкив привода водяного насоса
1
C
Page
41
1.18 РАДИАТОР В СБОРЕ
Page
42
1.18 РАДИАТОР В СБОРЕ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
1303N011A09
Патрубок 1 подающий
1
B
2
1303N013A01
Шланг расширительного бачка
1
C
3
1303N016A01
Трубка подающая
1
C
4
Q67545
Хомут
4
C
5
1303N011A10
Патрубок 2 подающий
1
B
6
1311N010A02
Бачок расширительный
1
B
7
Q671B10
Хомут
2
C
8
Q40106
Шайба плоская
2
C
9
Q2140620
Винт
2
C
10
Q173B0865
Болт
2
C
11
Q381B08
Гайка корончатая
2
C
12
Q40208
Шайба
3
C
13
Q5002020
Шплинт
3
C
14
Q150B0825
Болт
5
C
15
Q32008
Гайка
5
C
16
1302N015A01
Кронштейн радиатора охлаждения
2
C
17
1302017JG
Подушка радиатора охлаждения верхняя
2
C
18
1302018JG
Подушка радиатора охлаждения нижняя
2
C
19
1303N012A21
Патрубок обратный
1
B
20
1301N010A12
Радиатор в сборе с кожухом вентилятора
1
B
21
1302N016A01
Тяга крепления радиатора
1
C
22
Q40206
Шайба
1
C
23
1302014JG
Втулка кронштейна
1
C
24
1302016JG
Подушка кронштейна
1
C
25
SQ67250
Хомут
2
C
Page
43
2. Трансмиссия

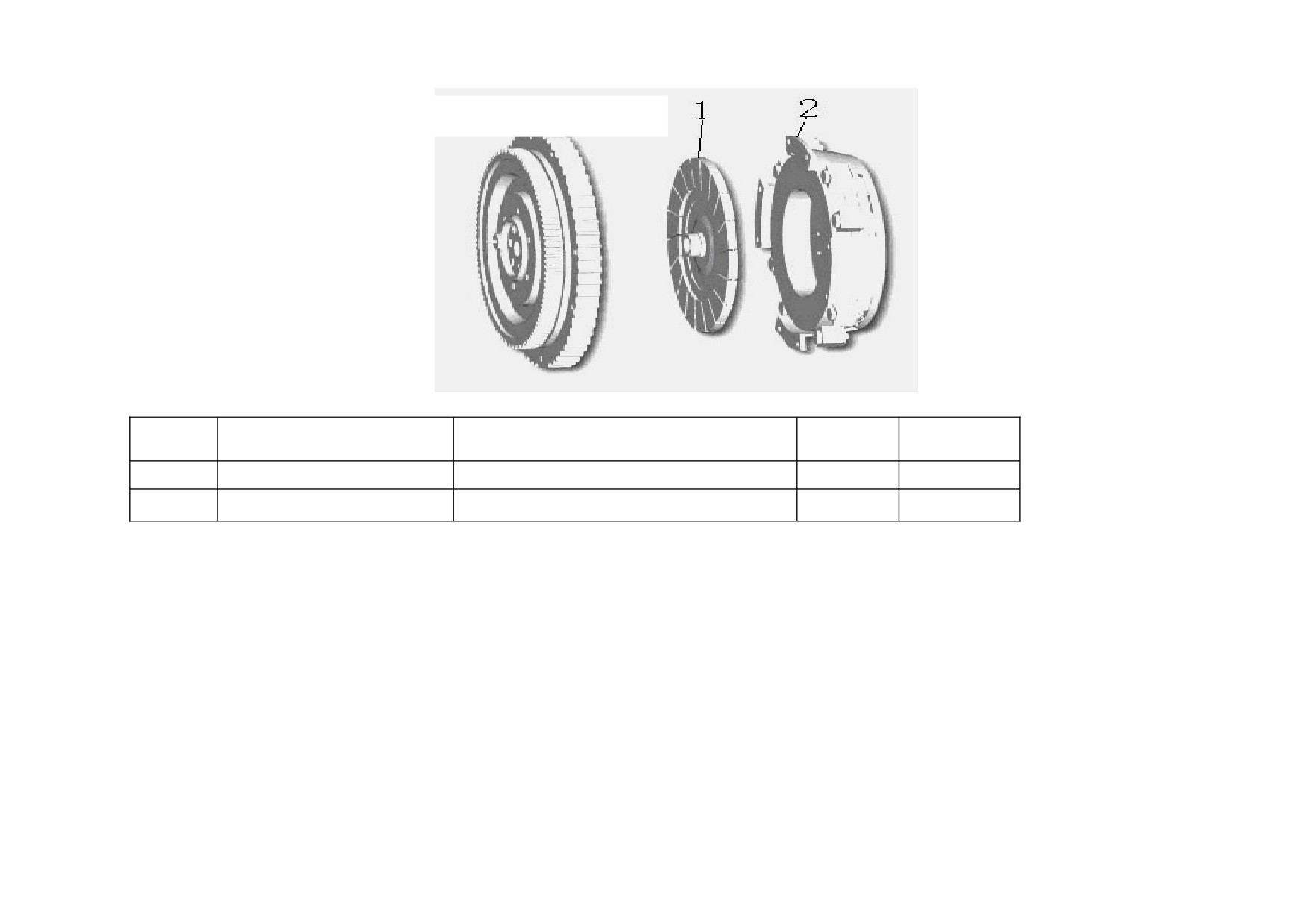

2.1 СЦЕПЛЕНИЕ
Page
44
МАХОВИК
2.1 СЦЕПЛЕНИЕ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
471QE-1601020-M
Диск ведомый сцепления
1
А
2
XG471QE-1601010
Диск нажимной сцепления
1
В
Page
45
2.2 МЕХАНИЗМ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ И ПОДШИПНИК
Page
46
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
474-1706265
Подшипник выключения сцепления
1
B
2
474-1706241
Зажим вилки сцепления
1
C
3
474-1706221
Опора вилки выключения сцепления
1
C
Кронштейн возвратной пружины вилки
4
474-1706226
1
C
сцепления
5
474-1706269
Пружина возвратная вилки сцепления
1
C
6
Q/JZ0904
Болт кронштейна вилки сцепления
1
C
7
474-1706211
Вилка сцепления
1
B
Зажим подшипника выключения
8
474-1706231
1
C
сцепления
Page
47
2.3 ПРИВОД УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ
Page
48
2.3 ПРИВОД УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ
Page
49
2.4 КАРТЕР КПП в сборе
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
1602N100A01
Педаль сцепления в сборе
1
C
Кабель педали сцепления в
2
1602N070A01
1
B
сборе
Page
50
S/N
Номер детали
Наименование детали
Кол-во
Категория
Page
51
Картер сцепления с передней крышкой
1
474-1701770
1
B
КПП в сборе
2
474-B-1701000
Картер передний КПП в сборе
1
B
3
474-1701721
Картер задний КПП в сборе
1
B
Page
52
2.5 ВАЛЫ И ШЕСТЕРНИ КПП
Page
53
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
474-B-1701111
Вал первичный
1
B
2
474-1701230-01
Шестерня ведущая 3 передачи в сборе
1
B
3
474-1701240-01
Шестерня ведущая 4 передачи
1
B
Подшипник игольчато-роликовый 4
4
474-1709815
1
B
передачи
5
LG474-1709402
Подшипник первичного вала задний
1
B
6
LG474-B-1701101
Подшипник первичного вала передний
1
B
Подшипник игольчато-роликовый 3
7
474-1709455
1
B
передачи
8
465-1701070C
Сальник первичного вала
1
A
Кольцо стопорное заднего подшипника
9
LG474-1709512
1
C
первичного вала
Кольцо стопорное переднего
10
474-1709511
1
C
подшипника первичного вала
Подшипник игольчато-роликовый
11
474-1709451
1
B
первичного вала
Кольцо стопорное переднего
12
LG474-1709513
1
C
подшипника первичного вала (большое)
13
474-1701010-01
Вал вторичный в сборе
1
B
Пластина прижимная переднего
14
LD474-1701751
1
C
подшипника вторичного вала
Болт крепления прижимной пластины
15
LG474-1709321
3
C
переднего подшипника вторичного вала
16
LD484-1709810
Подшипник передний вторичного вала
1
B
Кольцо стопорное заднего подшипника
17
LD474-1709511
1
C
вторичного вала
Кольцо стопорное переднего
18
LD474-1709514
1
C
подшипника вторичного вала
19
LD474-1709812
Подшипник задний вторичного вала
1
B
Page
54
20
474-1701131-01
Вал промежуточный
1
B
21
474-1701310-01
Шестерня промежуточная 1 передачи
1
B
22
474-1701320-01
Шестерня промежуточная 2 передачи
1
B
23
474-1701371-01
Шестерня промежуточная
1
B
Подшипник игольчато-роликовый 1
24
474-1709453
1
B
передачи
Втулка заднего подшипника
25
LG474-1701391
1
B
промежуточного вала
Кольцо стопорное внешнее заднего
26
LD484-1709503
1
C
подшипника промежуточного вала
27
LD474-1709302
Гайка промежуточного вала
1
C
Подшипник передний промежуточного
28
LG474-1709403
1
B
вала
Подшипник задний промежуточного
29
LD1709404-474A
1
B
вала
Подшипник игольчато-роликовый 2
30
474-1709814
1
B
передачи
Кольцо стопорное переднего
31
474-1709511
1
C
подшипника промежуточного вала
Кольцо стопорное заднего подшипника
32
474-1709509
1
C
промежуточного вала
33
474-1701410
Синхронизатор в сборе 1-2 передач
1
B
34
474-1701420
Синхронизатор в сборе 3-4 передач
1
B
474-1700430
35
Синхронизатор в сборе 5 передачи
1
B
36
LD1700407-474A
Привод спидометра в сборе
1
B
Кольцо уплотнительное привода
37
LG474-1709191
1
C
спидометра
38
474-1709140
Прокладка привода спидометра
1
B
Кольцо стопорное ведущей шестерни
39
LD474-1709508
1
C
привода спидометра
40
LG474-1709243
Болт подшипника привода спидометра
1
C
Page
55
41
LG474-1709813
Шарик стальной 4.7625G60b
1
C
42
LG474-1709592
Кольцо коническое задней передачи
1
C
Кольцо стопорное синхронизатора 1-2
43
LD474-1709521
1
C
передач
Кольцо стопорное синхронизатора 3-4
44
LG474-1709522
1
C
передач
Кольцо стопорное синхронизатора 5
45
LD474-1709424
1
C
передачи
46
LG474-1709201
Уплотнение вала передачи заднего хода
1
C
Уплотнение винта вала передачи заднего
47
LG474-1709202
1
C
хода
48
LG474-1703121
Шестерня ведущая привода спидометра
1
B
49
474-1701511
Вал задней передачи
1
C
50
474-1701560-01
Шестерня передачи заднего хода
1
B
51
474-1701565
Винт вала передачи заднего хода
1
C
Page
56
2.6 ВИЛКИ И ШТОКИ переключения передач
Page
57
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
474-1702211
Вилка переключения 1-2 передачи
1
B
2
474-1702221
Вилка переключения 3-4 передачи
1
B
3
474-1700440
Вилка переключения 5 передачи
1
B
Шток переключения передачи заднего
4
474-1702460
1
C
хода в сборе
5
474-1702270
Шток переключения 1-2 передачи
1
C
6
474-1702280
Шток переключения 3-4 передачи
1
C
7
LD474-1702415
Пружина фиксатора длинная
1
C
8
474-1702425
Пружина фиксатора короткая
2
C
9
474-1702431
Шток переключения 5 передачи
1
C
10
474-1709809
Шарик стальной штока переключения
3
C
11
465-1702504
Штифт вилки переключения
2
C
12
474-1709323
Болт фиксатора
3
C
Page
58
2.7 МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Page
59
2.7 МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
1703N030A03
Рукоятка в сборе
1
B
2
1030DFH2-1703040Y
Чехол защитный в сборе
1
C
3
Q1800820
Болт
2
C
4
1703N070A05
Трос переключения передач
1
B
5
Q40108
Шайба плоская
1
C
6
Q5002016
Шплинт
3
C
7
Q340B08
Гайка
1
C
8
Q40308F9
Шайба пружинная
1
C
9
1703N060A05
Трос выбора передач
1
B
10
1703N050A01
Кронштейн крепления в сборе
1
B
11
1703014-K2B
Основание кулисы
1
C
12
Q2714816F30
Винт
2
C
13
Q40208
Шайба
2
C
14
Q2716316
Винт
4
C
15
Q150B0620
Болт
1
C
16
1703N072A02
Кронштейн
1
C
17
3090BTT-3506851
Скоба крепления тросов
2
C
18
Q150B0845
Болт
1
C
19
Q32008
Гайка
2
C
20
Q150B0830
Болт
1
C
21
1030DFH2-1703061
Зажим тросов переключения
1
C
22
Q32006
Гайка
2
C
Page
60
2.8 ВАЛ КАРДАННЫЙ
Page61
2.8 ВАЛ КАРДАННЫЙ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
2201N010A09
Вал карданный в сборе
1
B
Болт М10х1специальный крепления
2
1023SCN-ME-2200011
4
C
карданного вала
3
Q40510F9
Шайба пружинная
4
C
4
Q341B10
Гайка
4
C
Page62

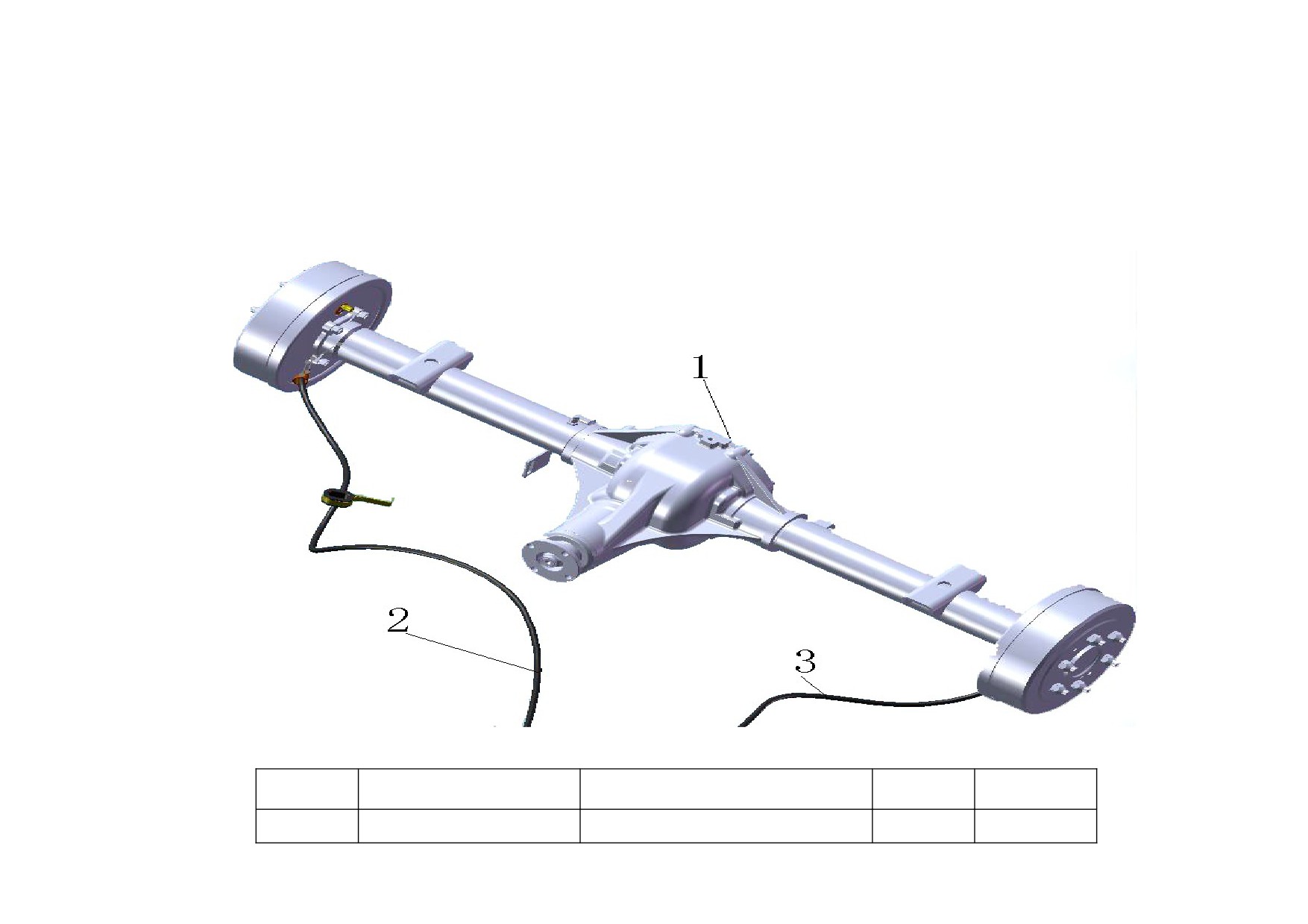

2.9 МОСТ ЗАДНИЙ В СБОРЕ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
1020DKF01-2400010
Мост задний в сборе
1
B
Page63
2
3508220KY-06
Трос стояночного тормоза правый
1
B
3
3508230KY-06
Трос стояночного тормоза левый
1
B
Page64

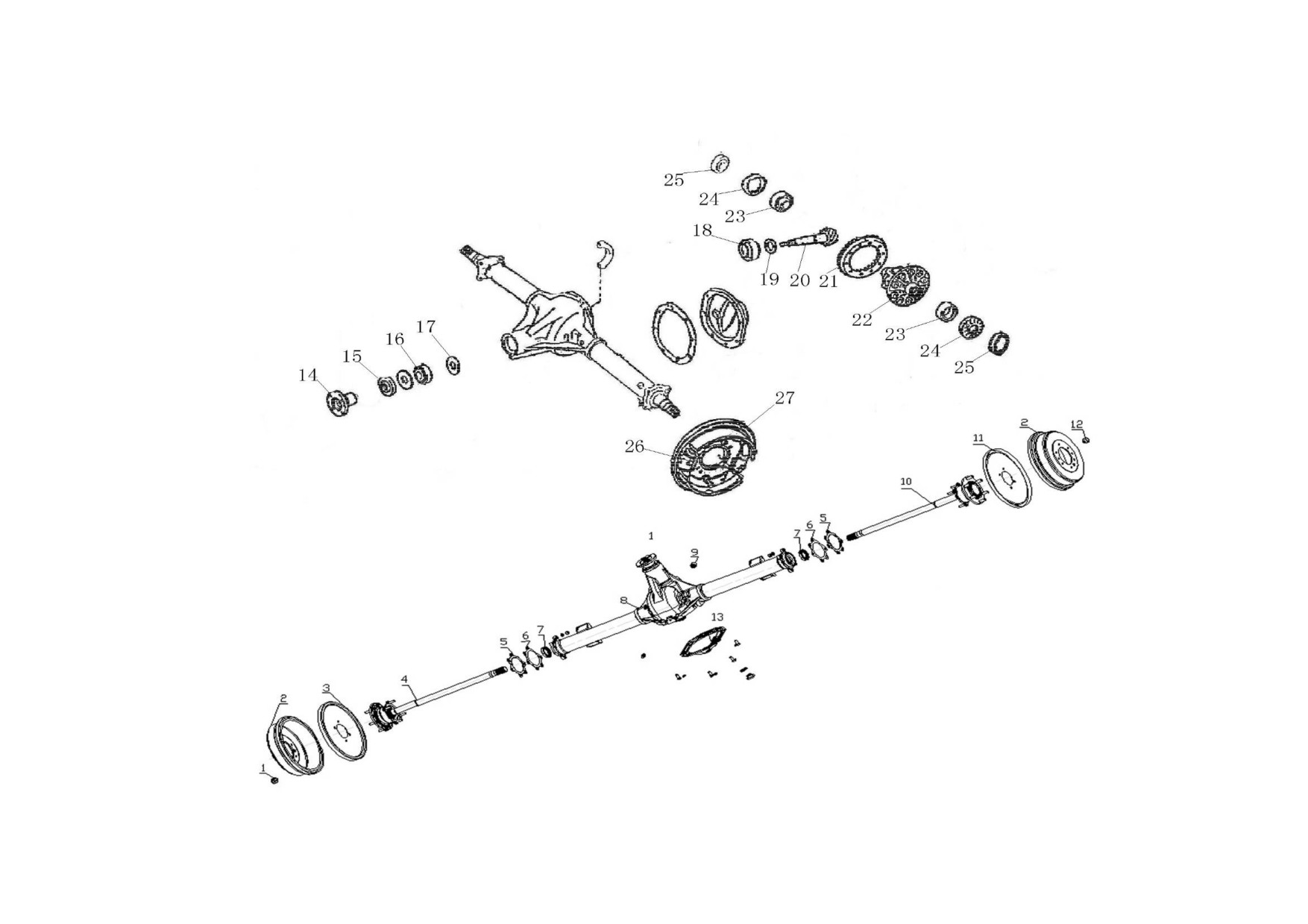

2.10 ТОРМОЗ ЗАДНИЙ БАРАБАННЫЙ, СТУПИЦА И ПОЛУОСЬ В СБОРЕ
Page65
S/N
Номер детали
Наименование детали
Кол-во
Категория
BJ5028G-2403054
Гайка колеса левая
1
6
B
2
3502075KY
Тормоз задний барабанный
2
B
3
3502010KY-06
Щит тормозной левый в сборе
1
B
4
2403300KY
Полуось левая в сборе
1
B
5
EQ6480-24QM-01085
Прокладка
2
B
Прокладка регулировочная подшипника
Сколько
6
EQ6408-24QM-01076
B
полуоси
требуется
7
EQ6480-24QM-03070
Сальник внешний полуоси
2
A
Картер заднего моста (без тормоза и
8
2401000KY
1
B
барабана)
9
EQ-1030T5-24QB-01070
Пробка слива масла
1
B
10
2403200KY
Полуось правая в сборе
1
B
11
3502020KY
Щит тормозной правый в сборе
1
B
12
BJ5028G-2403154
Гайка колеса правая
6
B
13
2401030KY
Крышка редуктора заднего моста
1
B
14
TBL6500-2402080
Фланец в сборе
1
C
15
EQ1030-2402QA-060
Сальник ведущей шестерни
1
A
32306AN
Подшипник внешний ведущей шестерни
1
B
16
Прокладка регулировочная подшипника
Сколько
17
EQ1030-2402QA-031~045
B
ведущей шестерни
требуется
18
32307CN
Подшипник внутренний ведущей шестерни
1
B
Прокладка регулировочная ведущей
Сколько
19
EQ1030T5-2402QB-131~151
B
шестерни
требуется
20
2402025KY
Шестерня ведущая заднего моста
1
B
21
2402026KY
Шестерня ведомая заднего моста
1
B
Page66
22
2403100TY-06
Дифференциал в сборе
1
B
23
30209EF
Подшипник дифференциала
2
B
24
EQ1030T5-2402QB-361~373
Прокладка подшипника дифференциала
2
B
25
EQ6480-24QM-01090
Сальник внутренний полуоси
2
A
26
1020DKF-2400010FB
Цилиндр тормозной рабочий
2
B
27
1020DKF-2400010TT
Колодка тормозная заднего моста
4
B
Page67

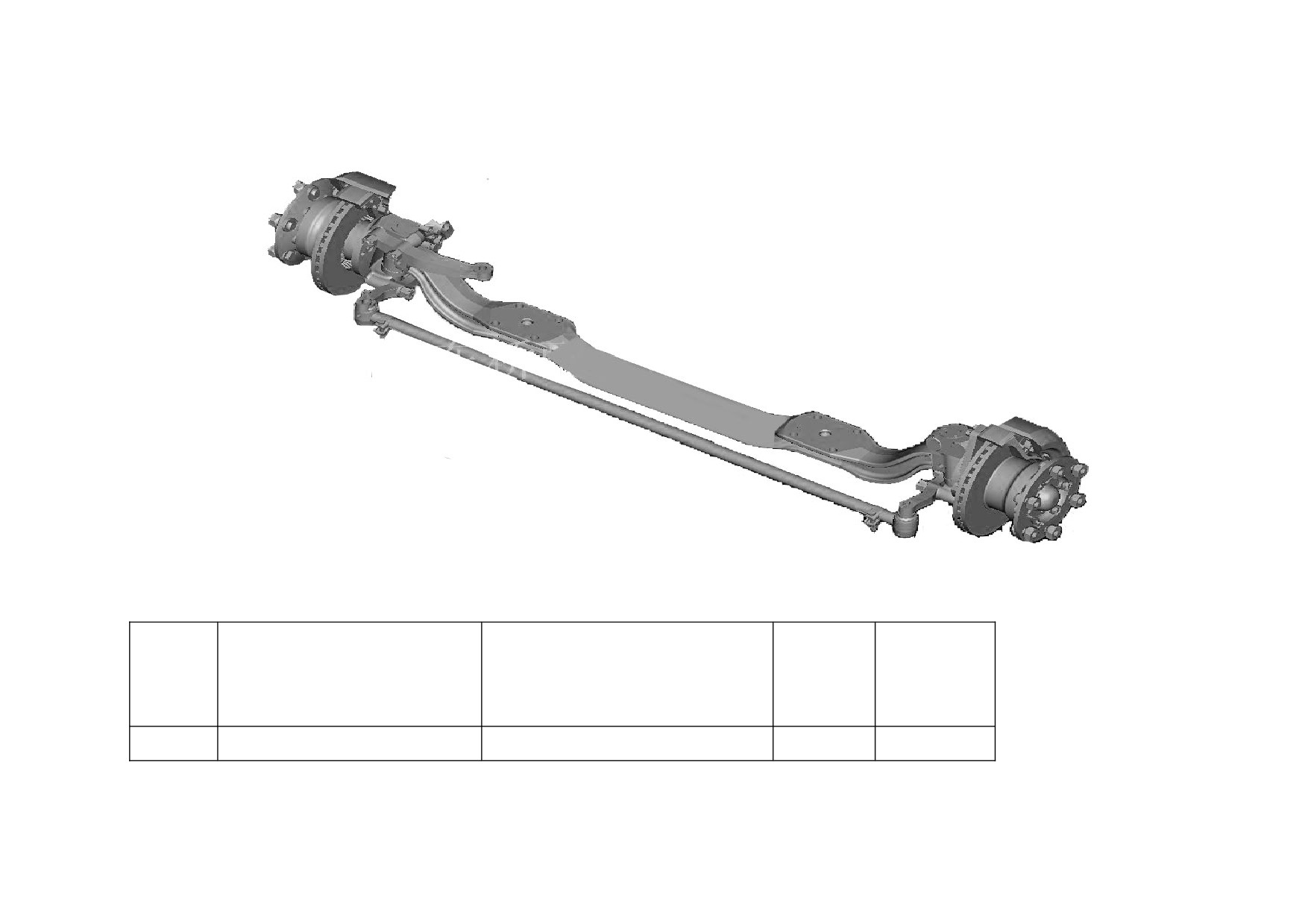

2.11 МОСТ ПЕРЕДНИЙ В СБОРЕ
Номер детали
Наименование детали
Кол-во
Категория
S/N
1020DKF01-3000010(P)
0
Мост передний в сборе
1
B
2.12 МОСТ ПЕРЕДНИЙ
Page68
S/N
Номер детали
Наименование детали
Кол-во
Категория
Page69

















содержание      ..      1       2         ..



//////////////////////////////////////////
