18.1. СИСТЕМА ПУСКА ДЫМОВЫХ ГРАНАТ

С целью маскировки от визуального наблюдения противником машина оснащена системой 902В.

Система 902В предназначена для пуска дымовых гранат ЗД6 с целью постановки дымовых завес.



18.1.1. Состав и размещение системы на машине

Система 902В состоит из шести пусковых установок, пульта управления и комплекта ЗИП.

Пусковые установки 9 (рис. 4.1) размещены на специальном кронштейне, приваренном на башне. На кронштейне нанесены порядковые номера пусковых установок.

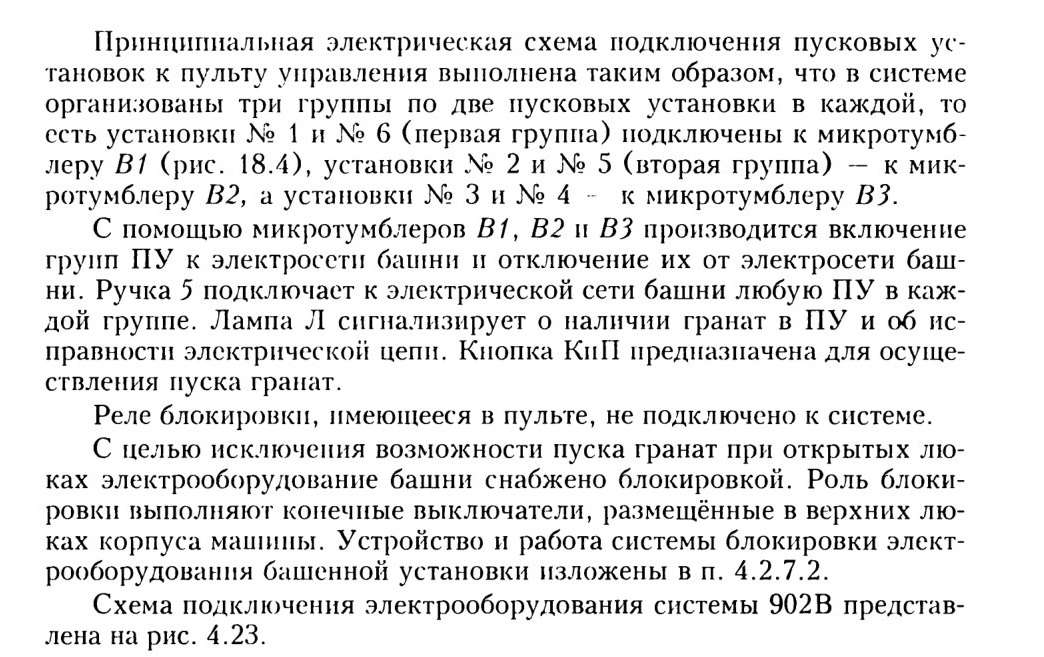

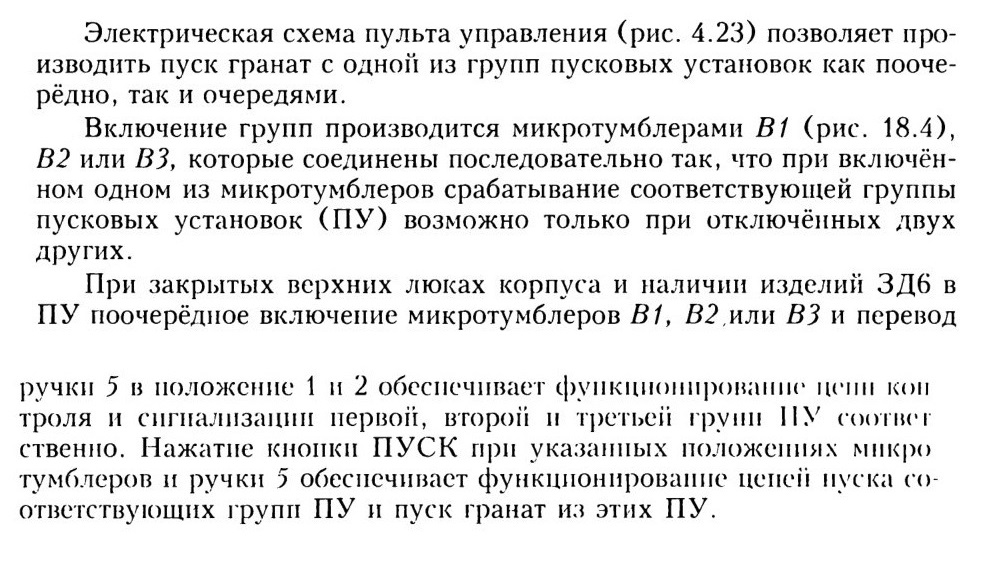

Пульт управления (рис. 18.4) размещён в башне слева от наводчика.

Комплект ЗИП системы в составе двух резиновых заглушек, банника, специального ключа и соединительного сухаря с головками 19 мм и 24 мм размещён в сумке, которая двумя ремнями крепится в башне справа от наводчика.

Паспорт на систему 902В уложен в сумке механика-водителя.



18.1.2. Устройство системы

Устройство и состав пусковой установки показаны на рис. 18.1.

Казённик 4 закреплён на кронштейне башни и служит для соединения всех составных частей пусковой установки.

Труба служит для направления полёта дымовых гранат. На трубе имеются четыре гнезда «а» под ключ. Труба ввинчивается в казённик 4 и контрится стопором 8.

Стопорное кольцо 5 служит для удержания дымовой гранаты в пусковой установке.

Заглушка 1 служит для герметизации 11У и поджатия гранат к контактному устройству 7.

Контактное устройство 7 служит для передачи электроимпульса от бортовой сети на электрокапсюльную втулку дымовой гранаты. Конструкция контактного устройства показана на рис. 18.2.

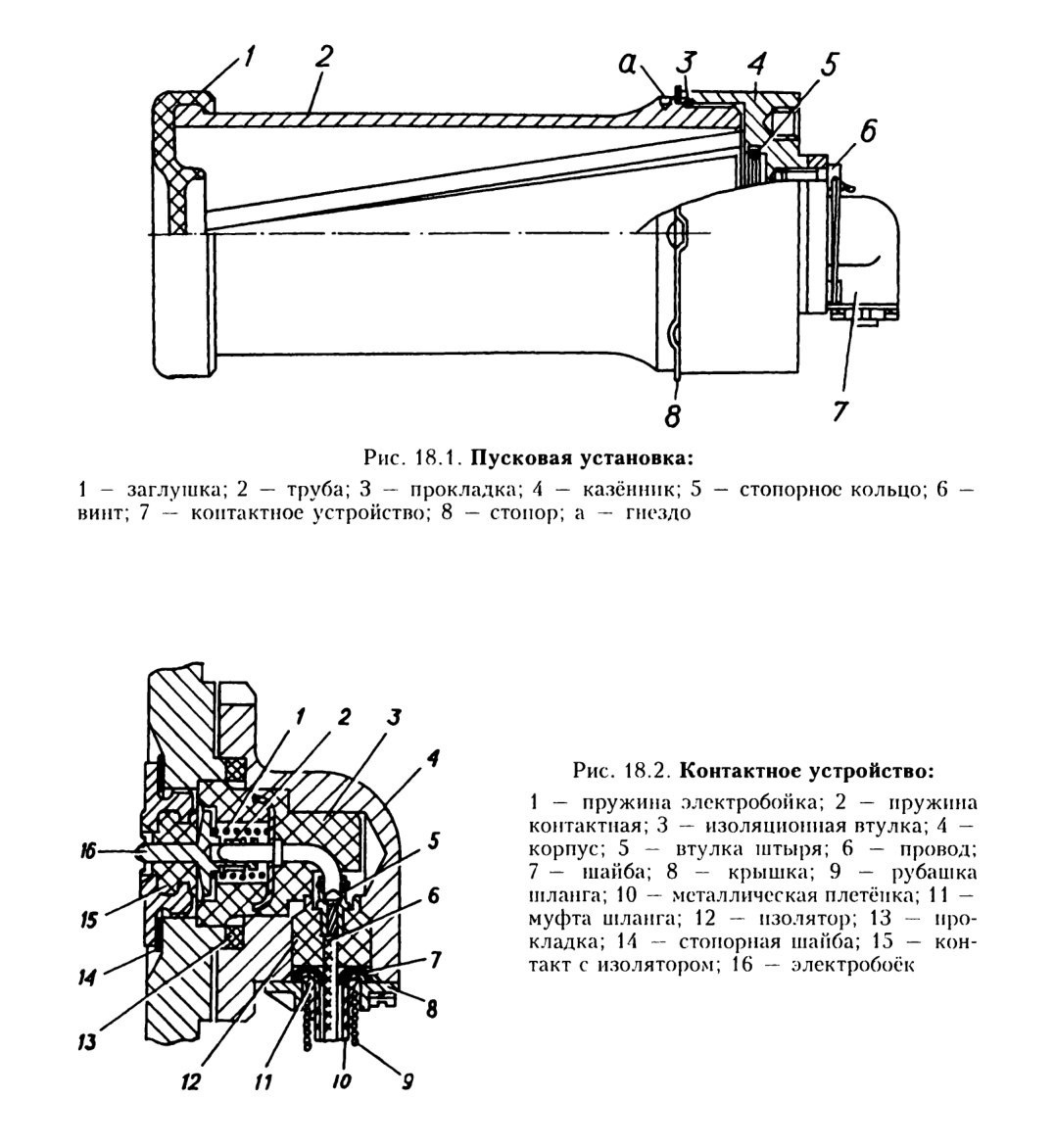

Рис. 18.1. Пусковая установка:

Рис. 18.2. Контактное устройство:

18.1.3. Дымовая граната

Дымовая граната ЗД6 предназначена для создания маскирующей дымовой завесы.

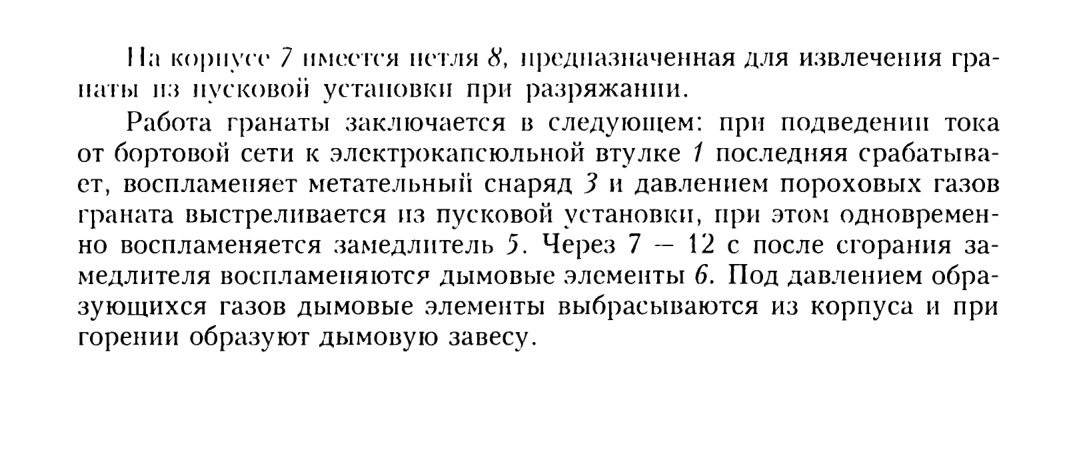

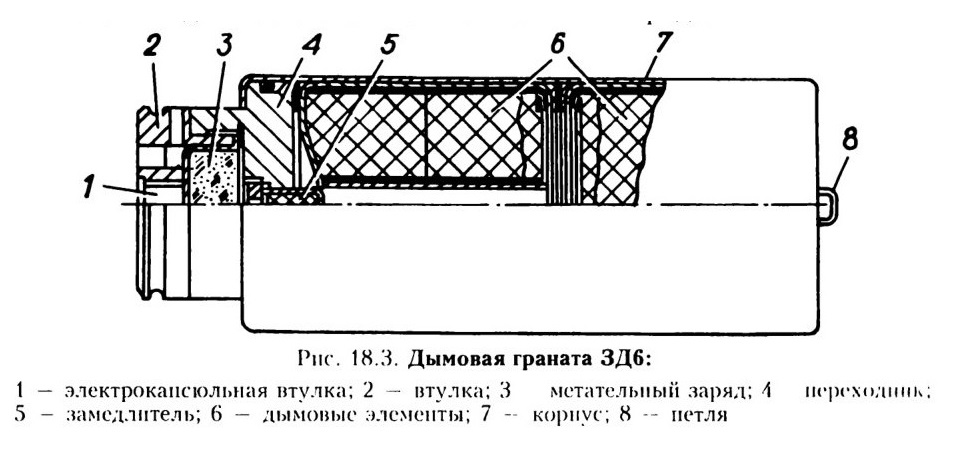

Дымовая граната (рис. 18.3) состоит из корпуса 7, в котором размещены дымовые элементы 6, замедлителя 5, предназначенного для воспламенения дымовых элементов на траектории или после падения гранаты на грунт, метательного заряда 3, электрокапсюльной втулки 1, предназначенной для воспламенения метательного заряда.

18.1.4. Взаимодействие частей и механизмов системы 902В в машине

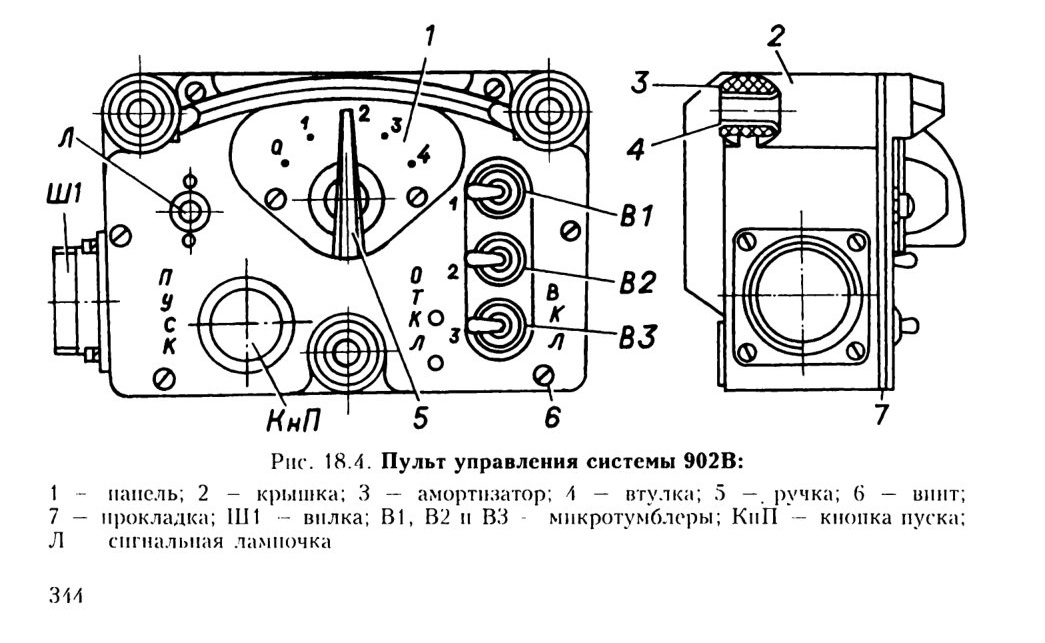

Рис. 18.4. Пульт управления системы 902В:

нажмите на картинку для увеличения

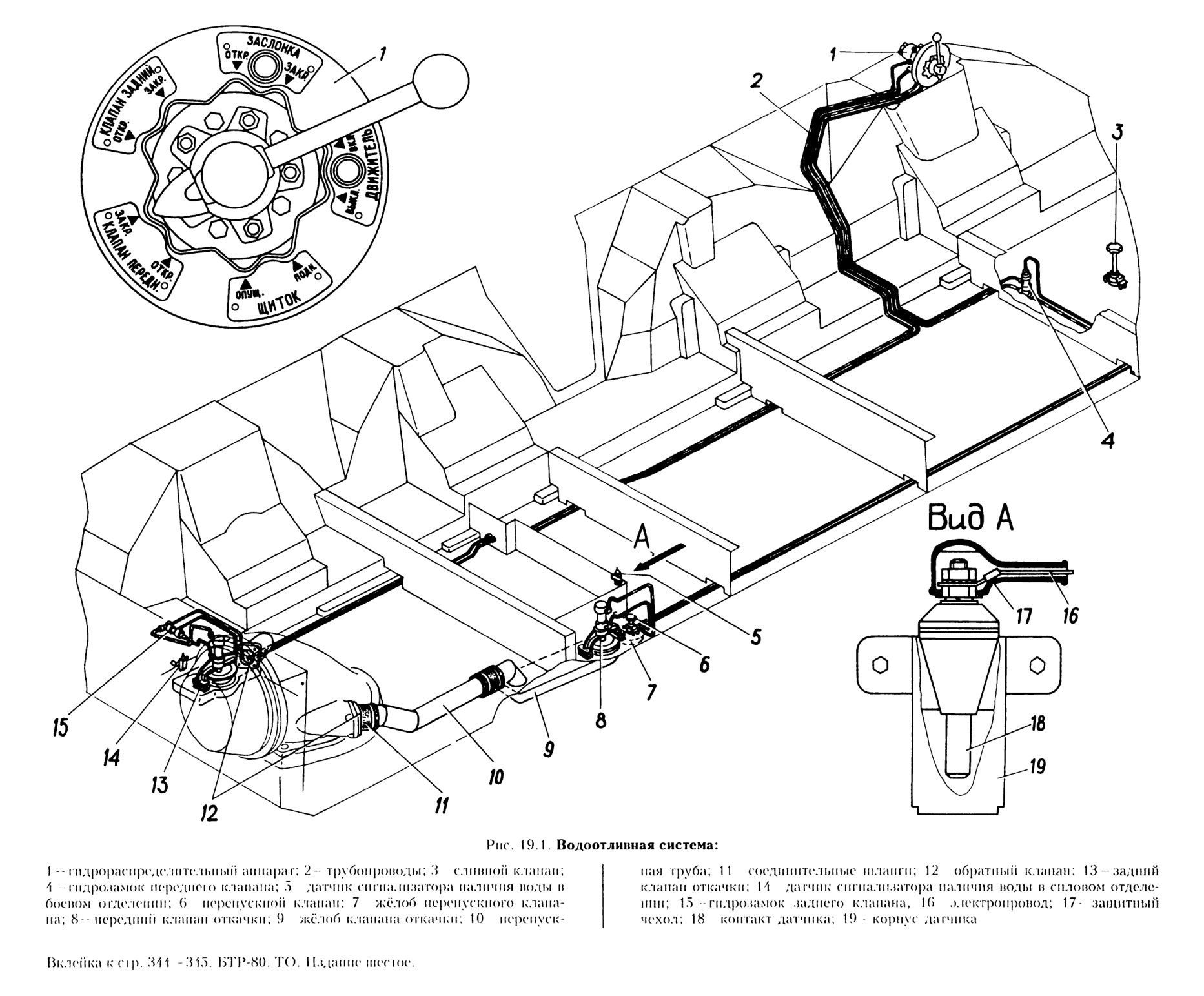

Puс. 19.1. Водоотливная система:

18.1.5. Инструмент и принадлежности

Система 902В комплектуется специальным ключом 902.03.001 и банником 902.03.100.

Ключ предназначен для ввинчивания и вывинчивания трубы ПУ, а также применяется при контроле электроцепей системы.

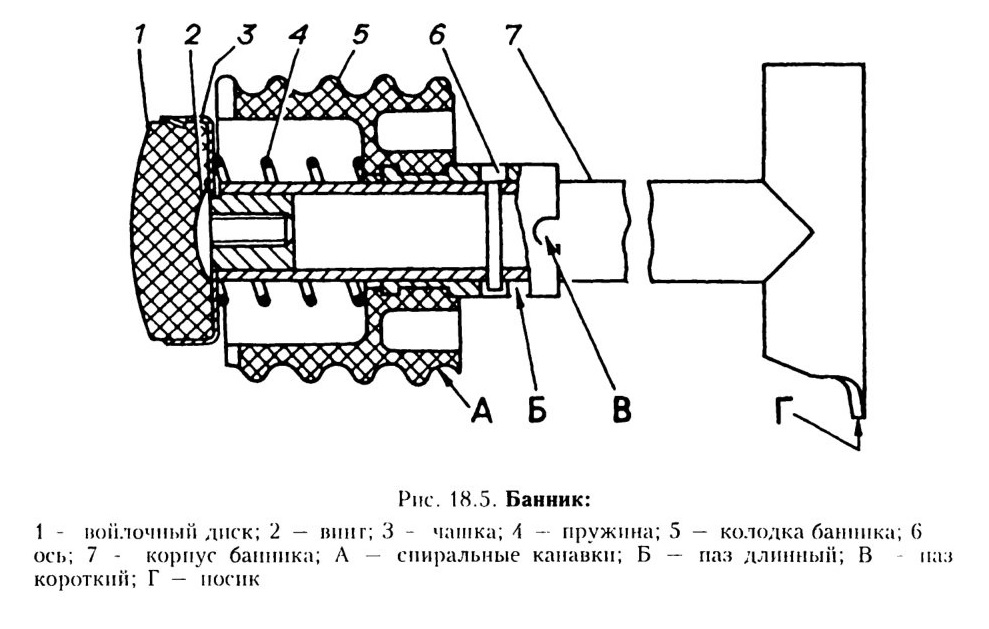

Банник (рис. 18.5) служит для чистки, смазки и разряжання ПУ
