Периодическая замена (в зависимости от того, что наступит раньше):

1. Необходимо менять тормозную жидкость, охлаждающую жидкость каждые 2 года или после пробега 40 000 км.

2. Фильтр топливного бака необходимо заменять каждые 3 года или 60 000км.

3. Заменяйте трансмиссионное масло для механической коробки передач каждые 1 год или после пробега

30000 км, для автоматической коробки передач каждые 40 000 км пробега, если автомобиль был

погружен в воду, необходимо заменить трансмиссионное масло.

4. Очистка дроссельной заслонки каждые 20 000 км.

5. Проверяйте фильтрующий элемент кондиционера каждые 3 месяца или при необходимости заменяйте его.

6. Регулируйте углы установки четырех колес каждые 20 000 км.

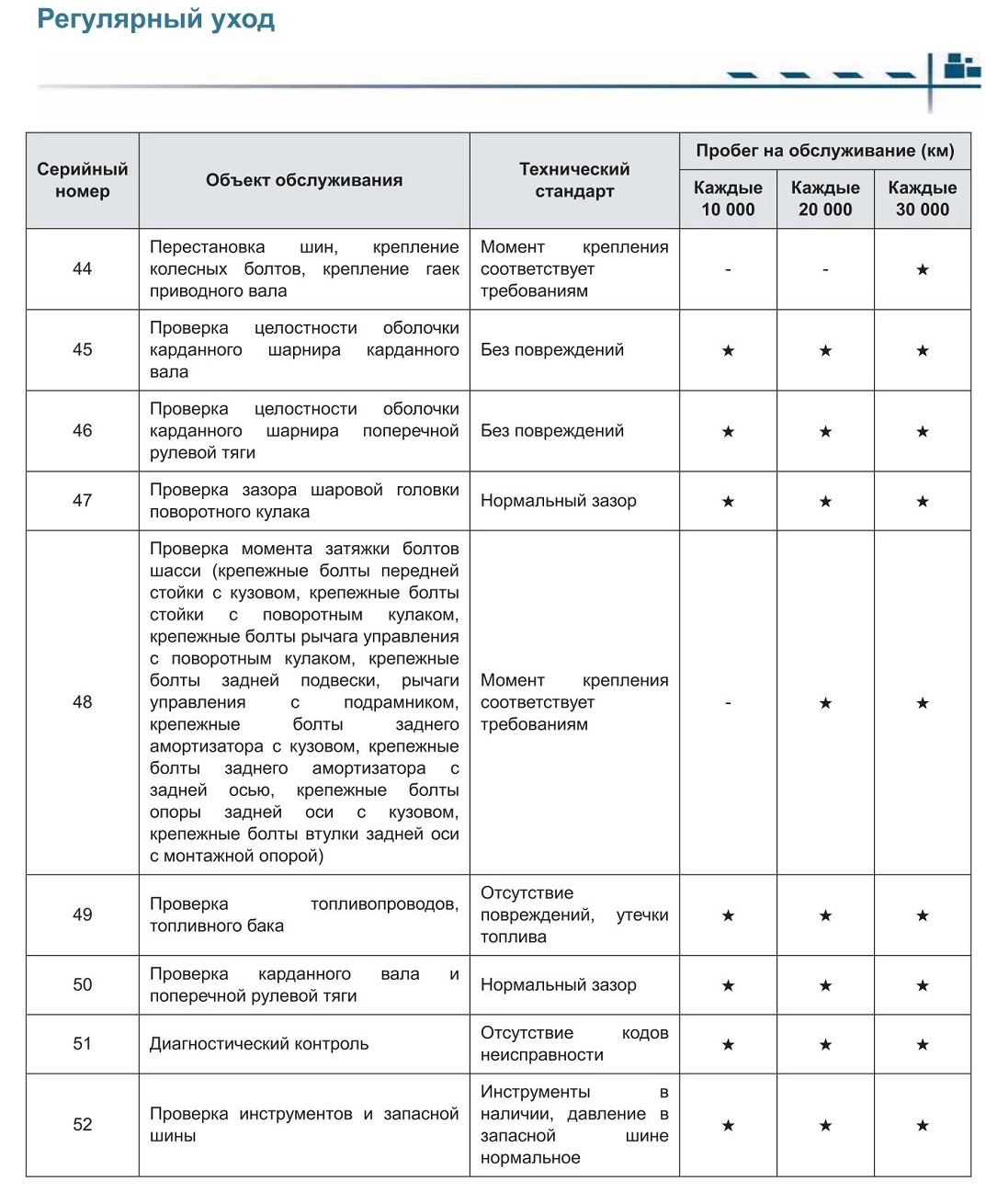

7. Перестановка шин производится каждые 30 000 км.

8. Рекомендуемый срок замены шланга паров топлива составляет 10 лет или 500 000 км.

9. Заправочный шланг топлива, срок замены составляет 10 лет или 500 000 км.

В зависимости от манеры вождения водителя, окружающей среды и дорожных условий цикл замены компонентов может быть сокращен, и вопрос о замене деталей должен решаться по результатам фактического осмотра.

После технического обслуживания автомобиля, независимо от того, горит или нет индикатор технического обслуживания, официальный дилер по продаже и обслуживанию автомобилей KAIYI должен выполнить сброс индикатора технического обслуживания с помощью диагностического прибора.

Техническая информация

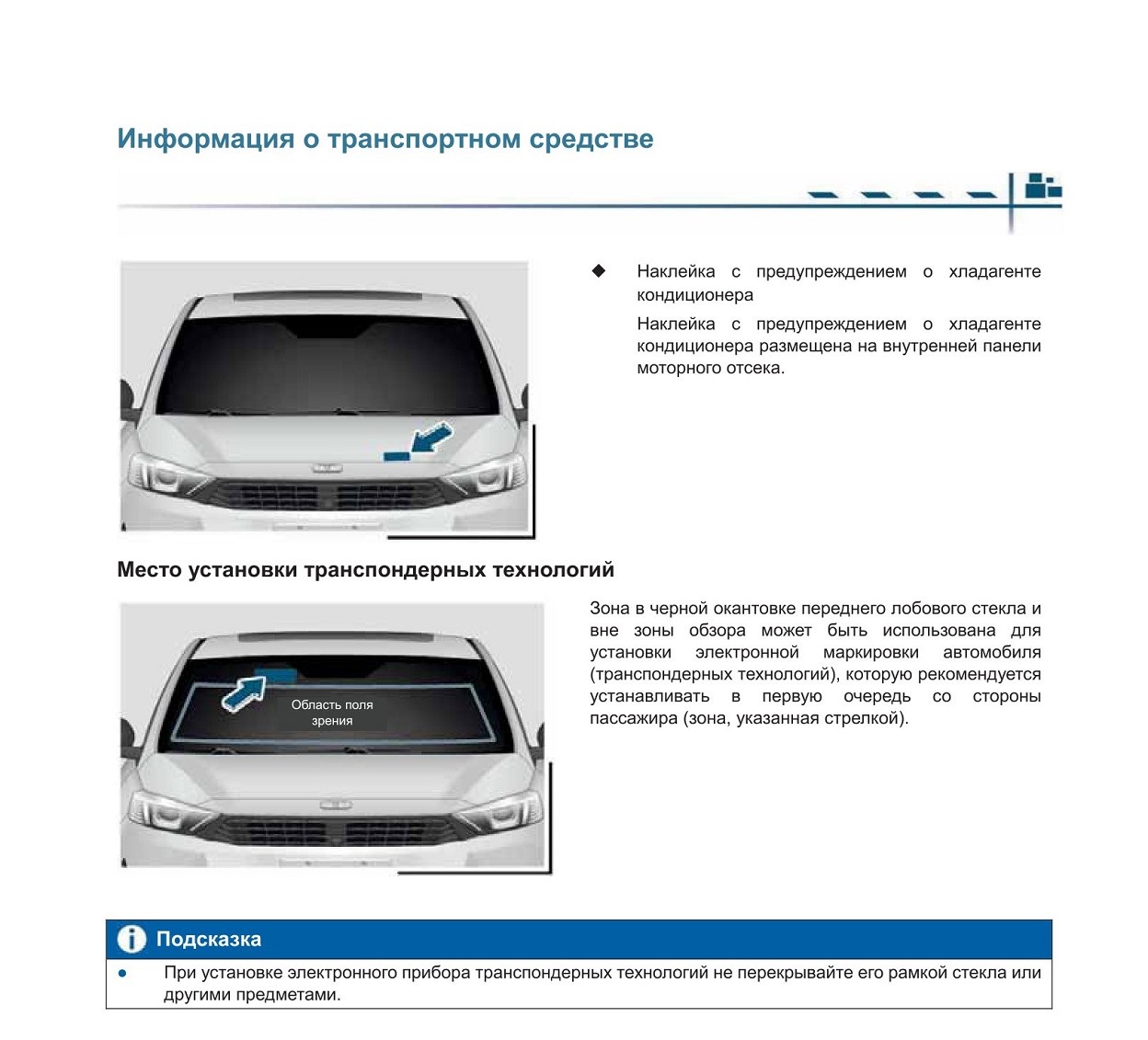

Информация о транспортном средстве

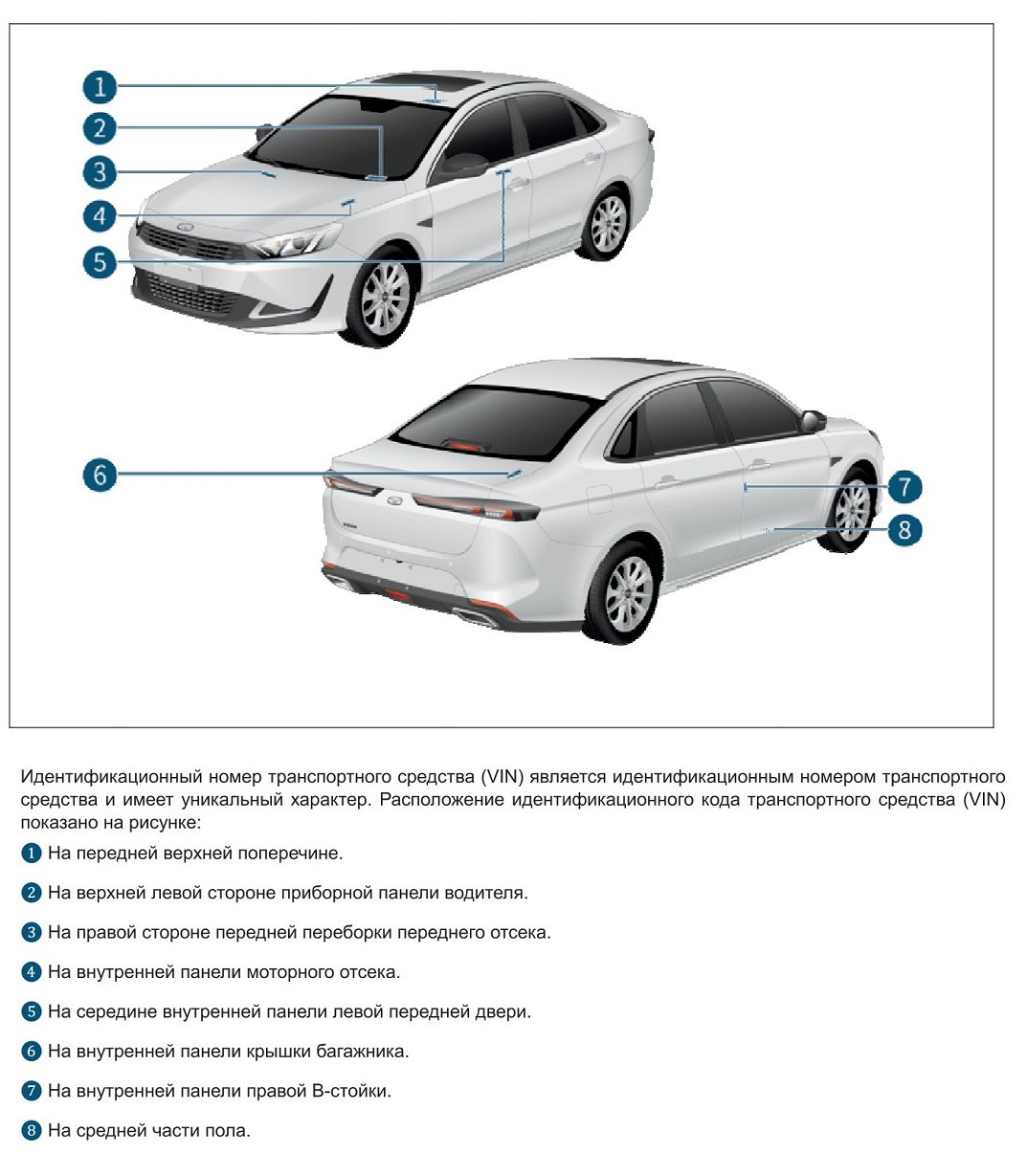

Идентификационный номер транспортного средства (VIN)

Технические параметры

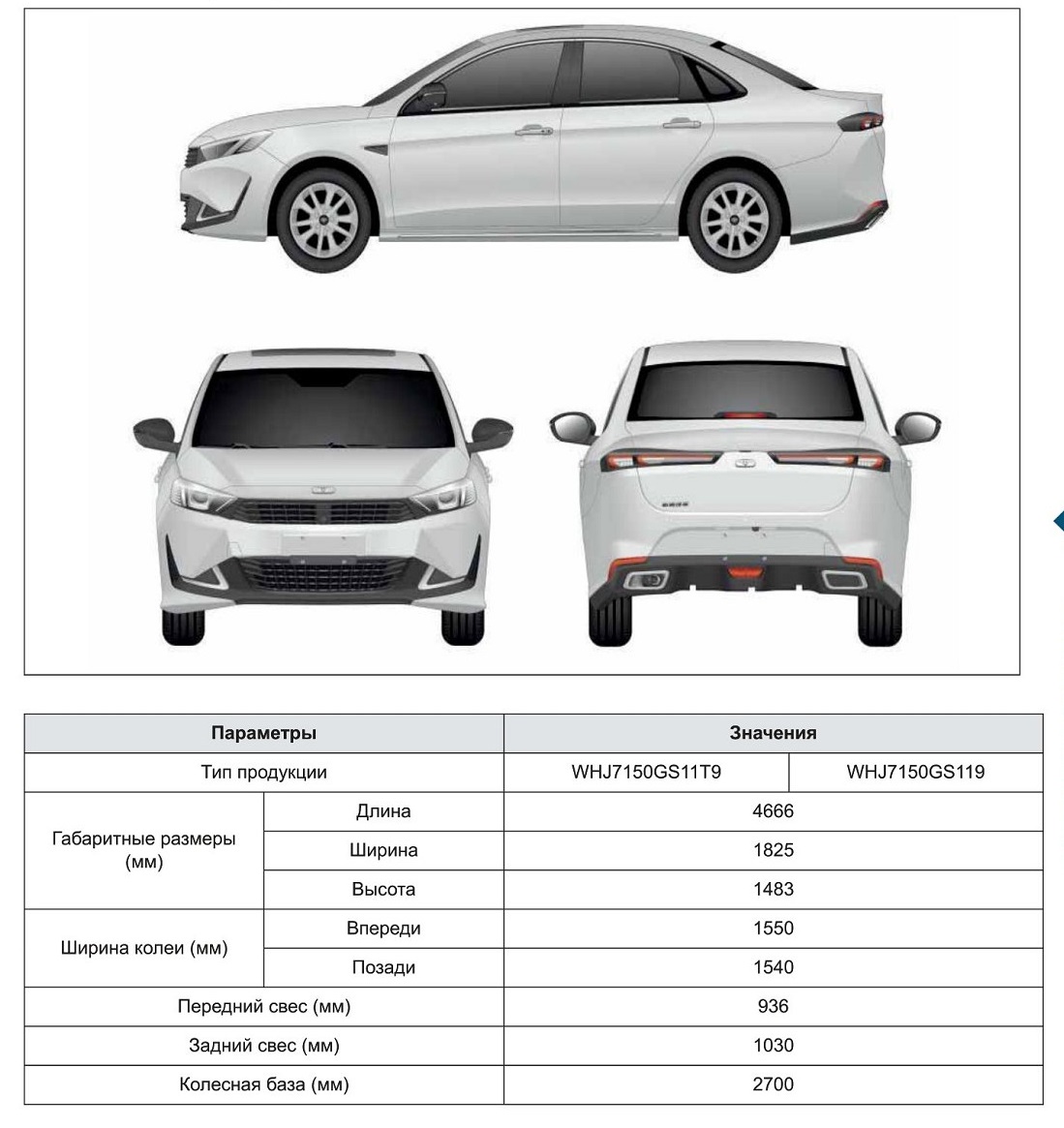

Технические параметры автомобиля

Параметры		Значения
Тип продукции		WHJ7150GS11T9	WHJ7150GS119
Высота центра массы автомобиля (мм)	Без нагрузки	572	571
	Полностью загружен	538	531
Снаряженная масса (кг)		1409	1366
Нагрузка на ось при снаряженной массе (кг)	Передняя	872	826
	Задняя	537	540
Заводская максимальная общая масса (кг)		1797
Нагрузка на ось при максимальной общей массе (кг)	Передняя	1044
	Задняя	853
Минимальный дорожный просвет (мм)		121
Угол въезда (°)		14
Угол съезда (°)		15
Мин. диаметр поворота (м)	Поворот налево	11,2
	Поворот направо	11,2
Максимальная скорость автомобиля (км/ч)		210	195
Макс. подъем (%)		45
Вместимость (чел.)		5
Расход топлива в смешанном цикле (л/100км)		6,9	6,6

Технические параметры двигателя

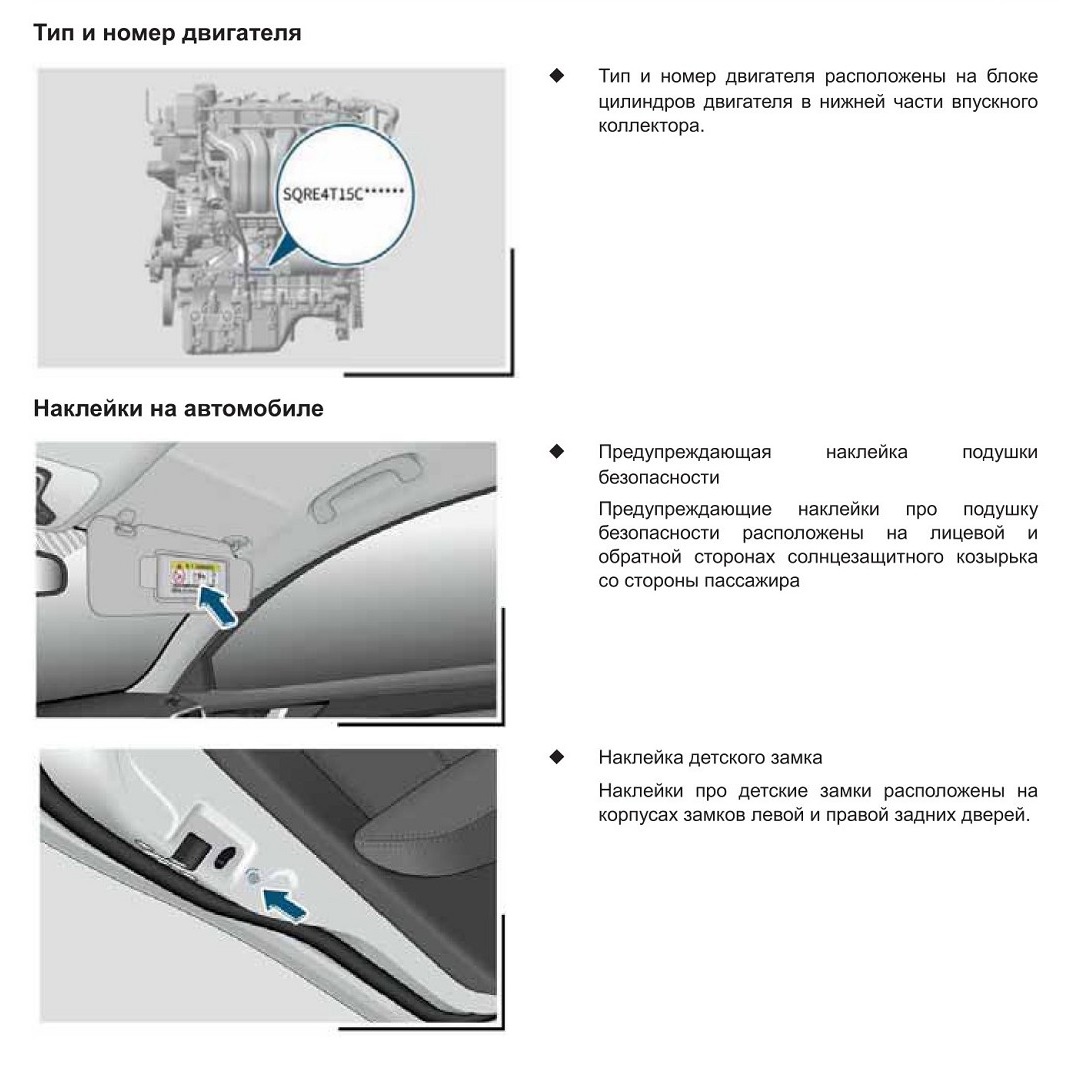

Тип двигателя	SQRE4T15C
Тип	Вертикальный, рядный, четырехцилиндровый, с водяным охлаждением, четырехтактный, с двойным верхним распредвалом, с промежуточным охлаждением под наддувом, многоточечный впрыск бензина с электронным управлением
Тип привода	4x2, передний привод
Диаметр цилиндра (мм)	77
Ход поршня (мм)	80,5
Объём (мл)	1498
Нормы выбросов	EURO VI В
Степень сжатия	9,5:1
Номинальная мощность (кВт)	115
Номинальная мощность, скорость вращения (об./мин)	5500
Макс. полезная мощность (кВт)	108
Скорость вращения максимальной полезной мощности (об./мин)	5500
Макс. крутящий момент (Н-м)	230
Макс. крутящий момент, Скорость вращения (об./мин)	1750-4000
Минимальный расход топлива (г/кВт ч)	275

Технические параметры тормозной системы

Проекты			Параметр
Тип системы рабочего тормоза			Дисковый тормоз
Способ усилителя тормозов			Вакуумный усилитель
Тип системы стояночного тормоза			Электронноуправляемый тормоз задних колес
Допустимый диапазон свободного хода педали тормоза (мм)			10-15
Допустимый диапазон использования тормозной пары трения	Фрикционная накладка переднего тормоза	Толщина материала (мм)	9
		Предел использования (мм)	2
	Передний тормозной диск	Толщина материала (мм)	25
		Предел использования (мм)	23
	Фрикционная накладка заднего тормоза	Толщина материала (мм)	10,2
		Предел использования (мм)	2
	Задний тормозной диск	Толщина материала (мм)	10
		Предел использования (мм)	8

Параметры колеса и шины

Проекты	Параметр
Характеристики шин	205/55R16, 205/50R17
Характеристики запасного колеса	T125/60R16
Характеристики обода	16x6 1/2J, ЕТ43/17*6 1/2J, ЕТ43
Давление в шинах (кПа)	220±10
Давление в шине запасного колеса (кПа)	420±20
Крутящий момент крепления колесных болтов (Н м)	130±10
Динамическая балансировка колес	Допустимая остаточная неравномерная масса: Колесо с кассетным балансиром менее 8 г, колесо с приклеенным балансиром менее 10 г

Другие основные технические параметры

Проекты		Параметр
Подвеска	Передняя	Независимая подвеска типа McPherson
	Задняя	Независимая многорычажная подвеска
Тип усилителя рулевого управления		Электроусилитель руля

Тип и объем заливной жидкости для всего автомобиля

Проекты	Спецификация	Объем	Примечание
Тормозная жидкость	DOT4	750±50мл	/
Охлаждающая жидкость	Температура замерзания -40°С	9±0,5Л	/
Жидкость для омывания лобового стекла	Смесь жидкость/вода=1 к 2(летом)	1±0,2Л	/
Жидкость для омывания лобового стекла	Смесь жидкость/вода =2:1 (зимой)	1±0,2Л	/
Хладагент кондиционера	R134a	550±15г	/
Моторное топливо	Неэтилированный бензин 92# и выше	50Л	/
Моторное масло	SAE5W-30 (четыре сезона)	4,7±0,2Л (SQRE4T15C)	Класс API-SM или выше
	SAE10W-40 (летом)
	SAE5W-40 (зимой)
Трансмиссионное масло	SAE75W-90GL-4	2,3±0,1Л	/
Трансмиссионное масло	CVTF WCF-1	5,8±0,1Л(СУТ25)	/
