Гусеничный тяжелый транспортер-тягач ГТ-Т. Руководство по войсковому ремонту (1980 год) - часть 3







ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА ГРУБОЙ ОЧИСТКИ

Топливный фильтр грубой очистки топлива подлежит замене при следующих неисправностях:

1. Неудовлетворительная очистка топлива вследствие повреждения фильтрующего элемента, что приводит к засорению фильтра тонкой очистки и прекращению подачи топлива.

2. Срыв резьбы в крышке фильтра под болты поворотных угольников топливопроводов.

3. Трещины, пробоины или обломы крышки или корпуса фильтра.

4. Течь топлива в соединениях, не устранимая подтяжкой.

ОПЕРАЦИОННАЯ КАРТА №6

Инструмент и приспособления: ключи 12—14, 14—17 и 22—24; ключ торцовый 12.

Трудозатраты на замену ручным инструментом—0,65 чел.-час.

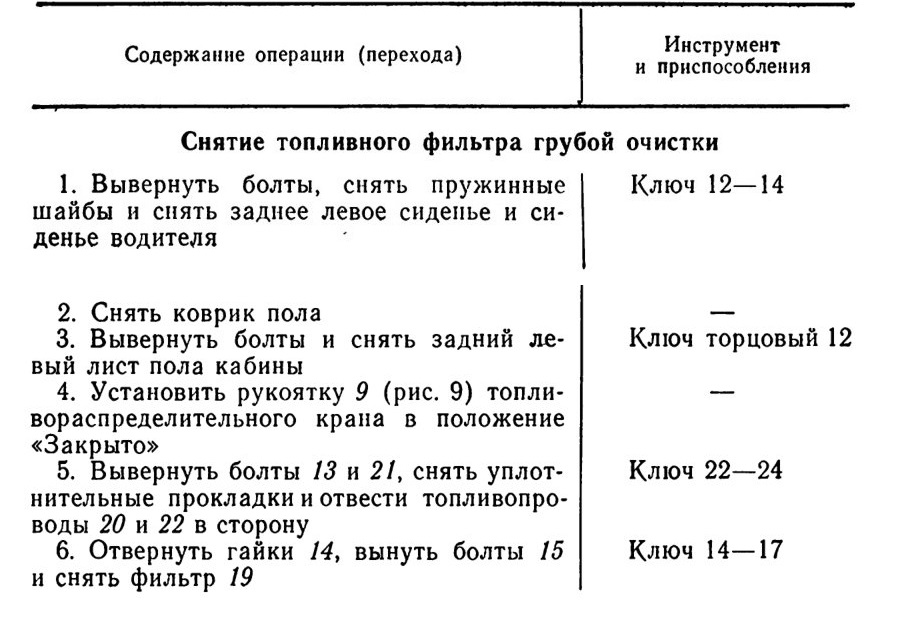

Снятие топливного фильтра грубой очистки

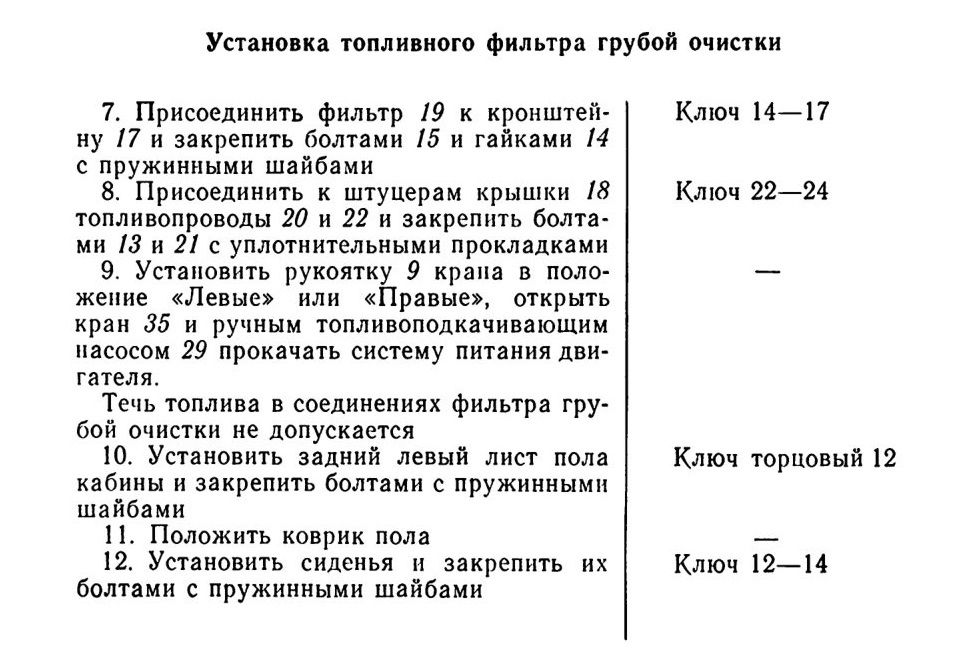

Установка топливного фильтра грубой очистки





ЗАМЕНА ЭЛЕМЕНТА ТОПЛИВНОГО ФИЛЬТРА ТОНКОЙ ОЧИСТКИ


Фильтрующий элемент фильтра тонкой очистки подлежит замене (снятию) в случае промывки, а также при повреждениях сетки, чехла, фильтрующих пластин или проставок, что приводит к некачественной очистке топлива.



ОПЕРАЦИОННАЯ КАРТА №7

Инструмент и приспособления: ключ 22—24; посуда для топлива; кисть волосяная.

Трудозатраты на замену ручным инструментом — 0,33 чел.-час.

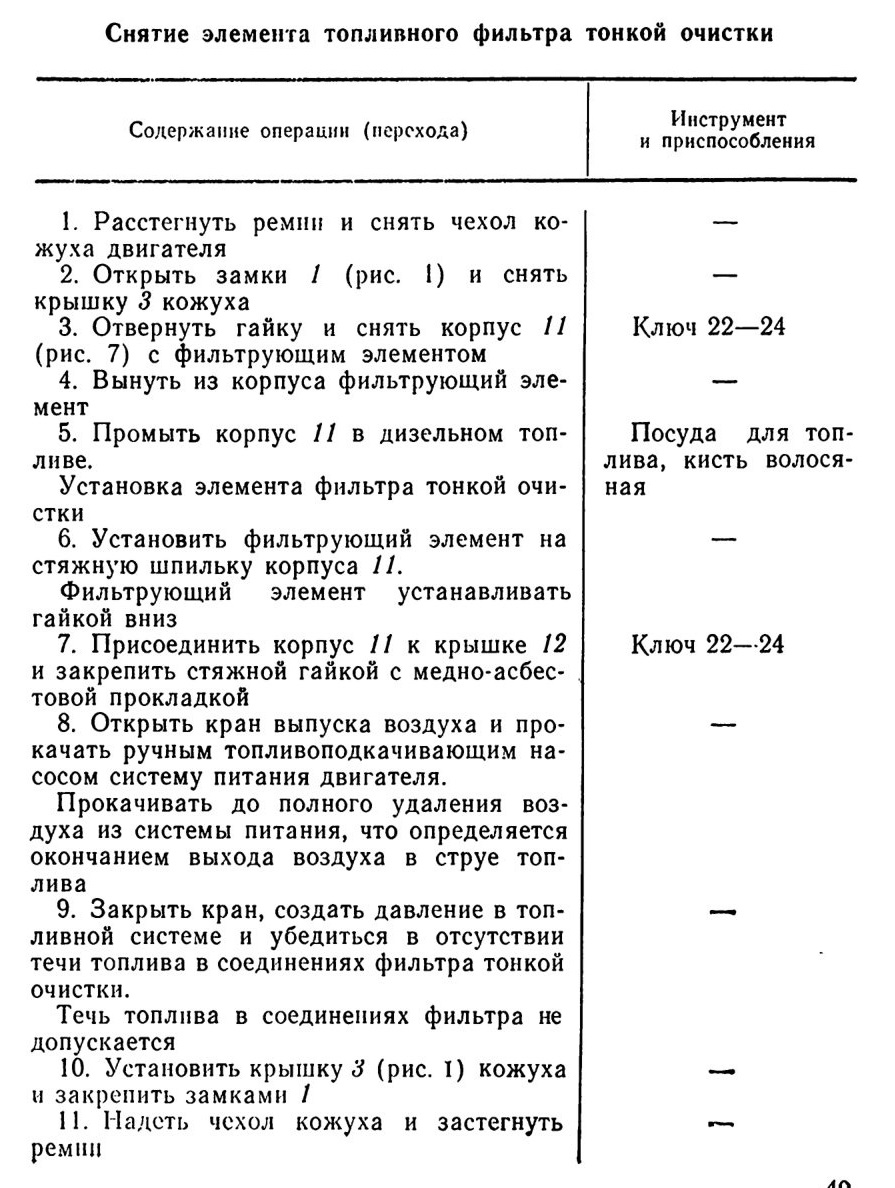

Снятие элемента топливного фильтра тонкой очистки





ЗАМЕНА РУЧНОГО ТОПЛИВОПОДКАЧИВАЮЩЕГО НАСОСА РНА-1А

Топливоподкачивающий насос подлежит замене (снятию) при следующих неисправностях:

1. Прекращение подачи топлива в результате заедания клапанов при исправных трубопроводах, топливоподкачивающем насосе БНК-12ТК и наличии топлива в баках.

2. Течь топлива из корпуса в результате повреждения прокладок и сальника, не устранимая подтяжкой.

- 3. Механические повреждения корпуса (трещины, пробоины, отколы, срыв резьбы и др.).

ОПЕРАЦИОННАЯ КАРТА №8

Инструмент и приспособления: ключи 9—11, 12—14 и 32—36; ключ торцовый 12; плоскогубцы комбинированные 200.

Трудозатраты на замену ручным инструментом — 0,65 чел.-час.

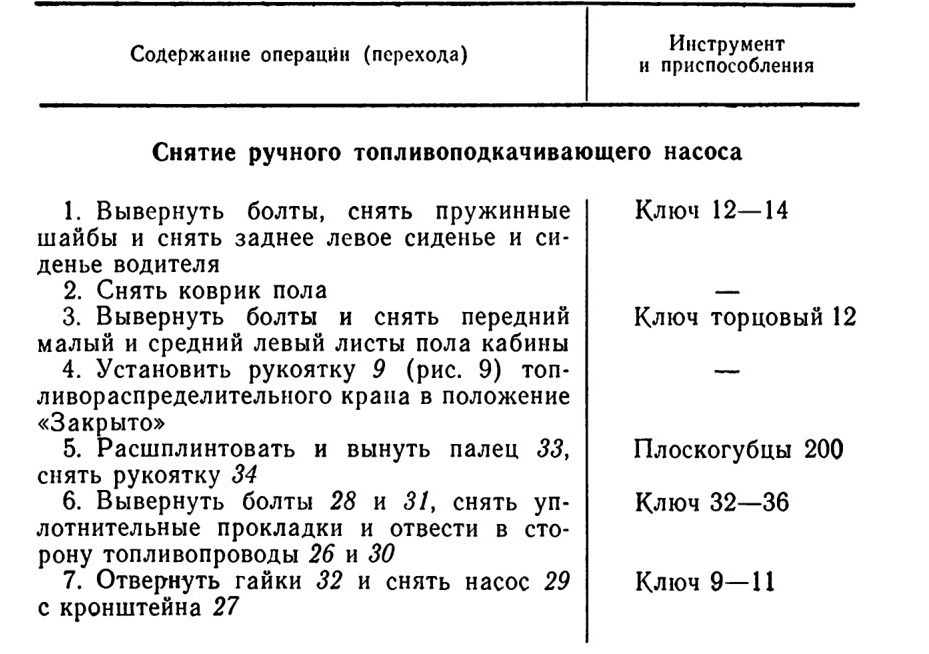

Снятие ручного топливоподкачивающего насоса

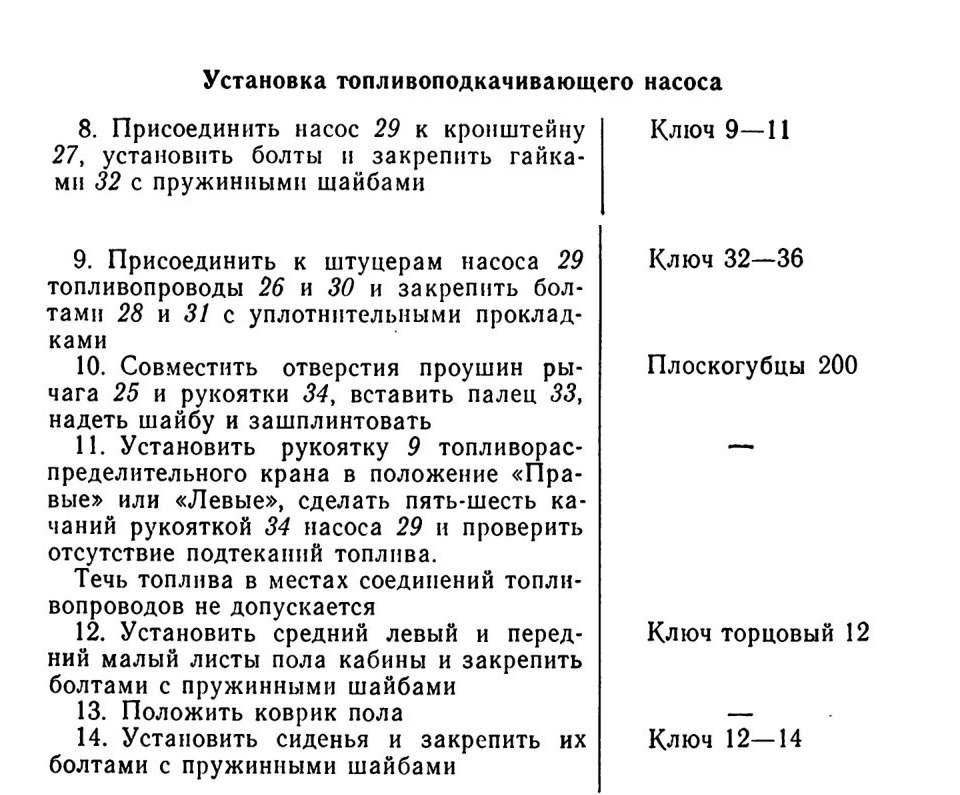

Установка топливоподкачивающего насоса







ЗАМЕНА ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОГО КРАНА КР-1 (ПП6-П)

Топливораспределительный кран подлежит замене при наличии следующих неисправностей:

1. Срыв резьбы в корпусе крана под болты поворотных угольников топливопроводов.

2. Трещины, пробоины или обломы корпуса.

3. Течь топлива через соединения.

ОПЕРАЦИОННАЯ КАРТА №9

Инструмент и приспособления: ключи 9—11, 10—12, 12—14 и 22—24; ключ торцовый 12.

Трудозатраты на замену ручным инструментом — 0,65 чел.-час.

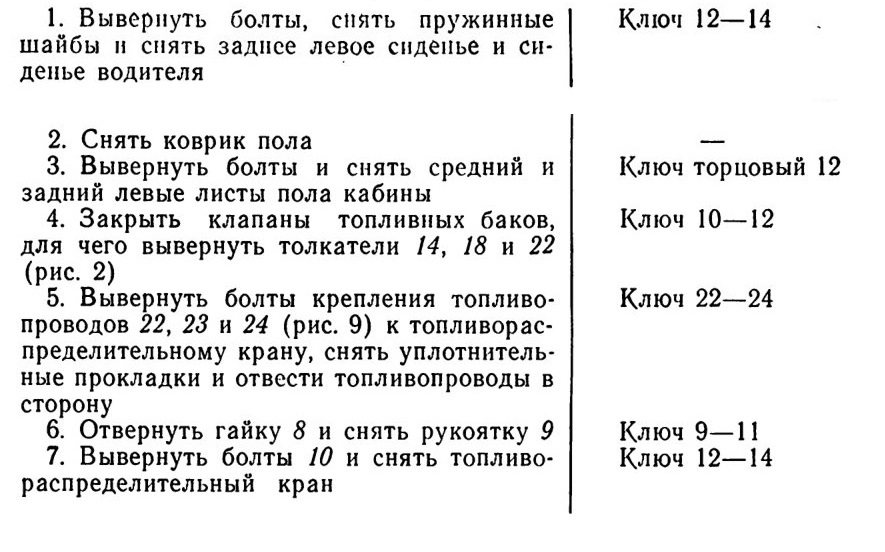

Снятие топливораспределительного крана

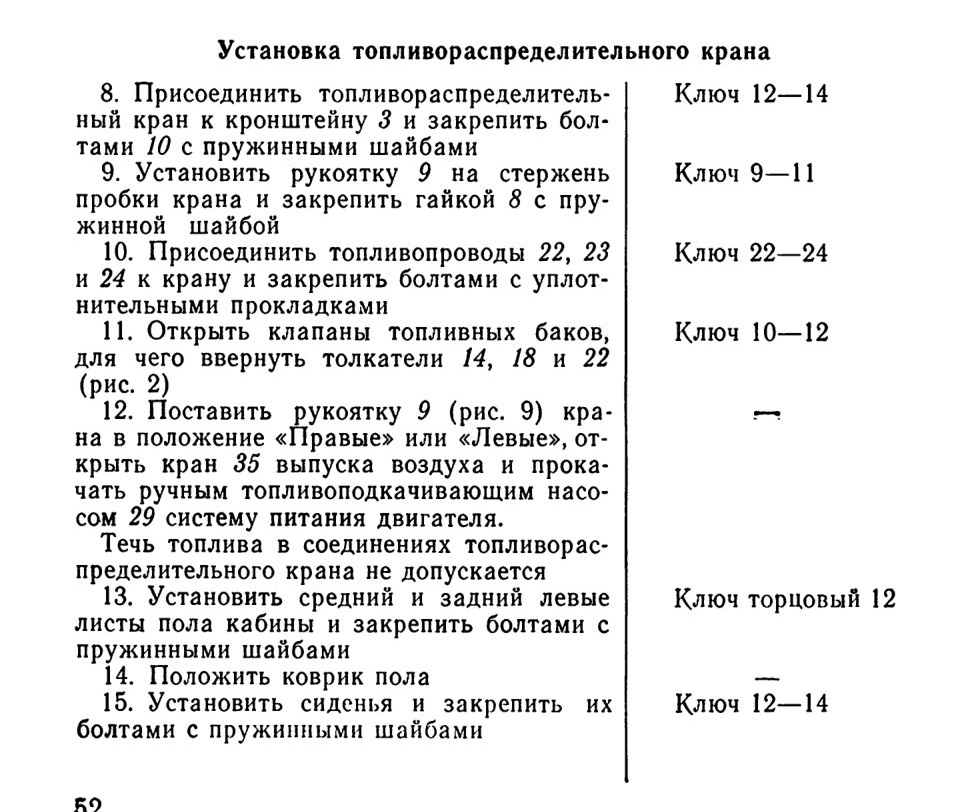

Установка топливораспределительного крана





ЗАМЕНА СРЕДНЕГО ПРАВОГО ТОПЛИВНОГО БАКА

Топливный бак подлежит замене (снятию) при следующих неисправностях:

1. Течь топлива в результате глубокой коррозии или механических повреждений стенок бака.

2. Срыв резьбы под болты поворотных угольников.

3. Коррозия внутренних стенок бака, внешним признаком которой является наличие ржавчины в топливных фильтрах.

ОПЕРАЦИОННАЯ КАРТА № 10

Инструмент и приспособления: ключи 10—12, 14—17, 22—24, 27—30 и 32—36; ключ торцовый 12; отвертка Б 200X1,0; малогабаритный заправочный агрегат МЗА-З; шланг для слива топлива и охлаждающей жидкости; кисть волосяная; посуда для краски и топлива.

Трудозатраты на замену ручным инструментом — 1,5 чел.-час.

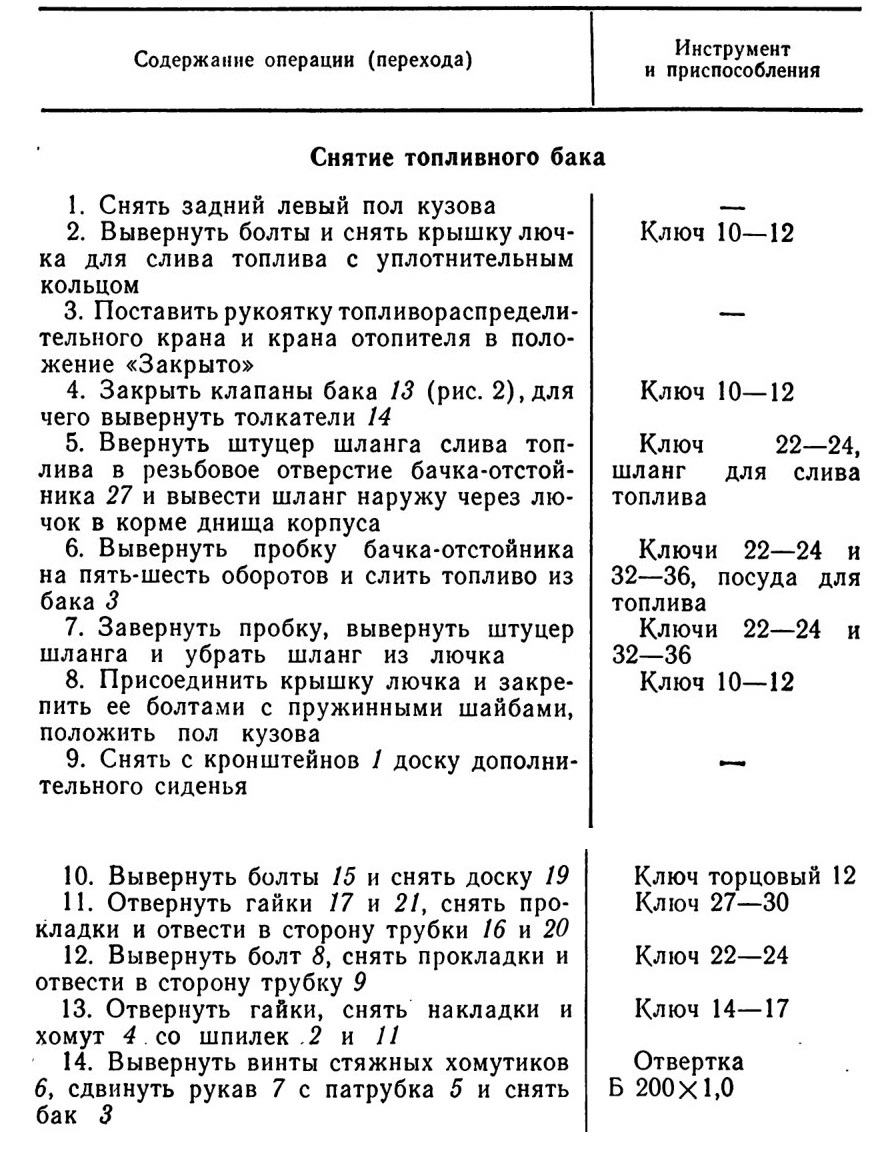

Снятие топливного бака

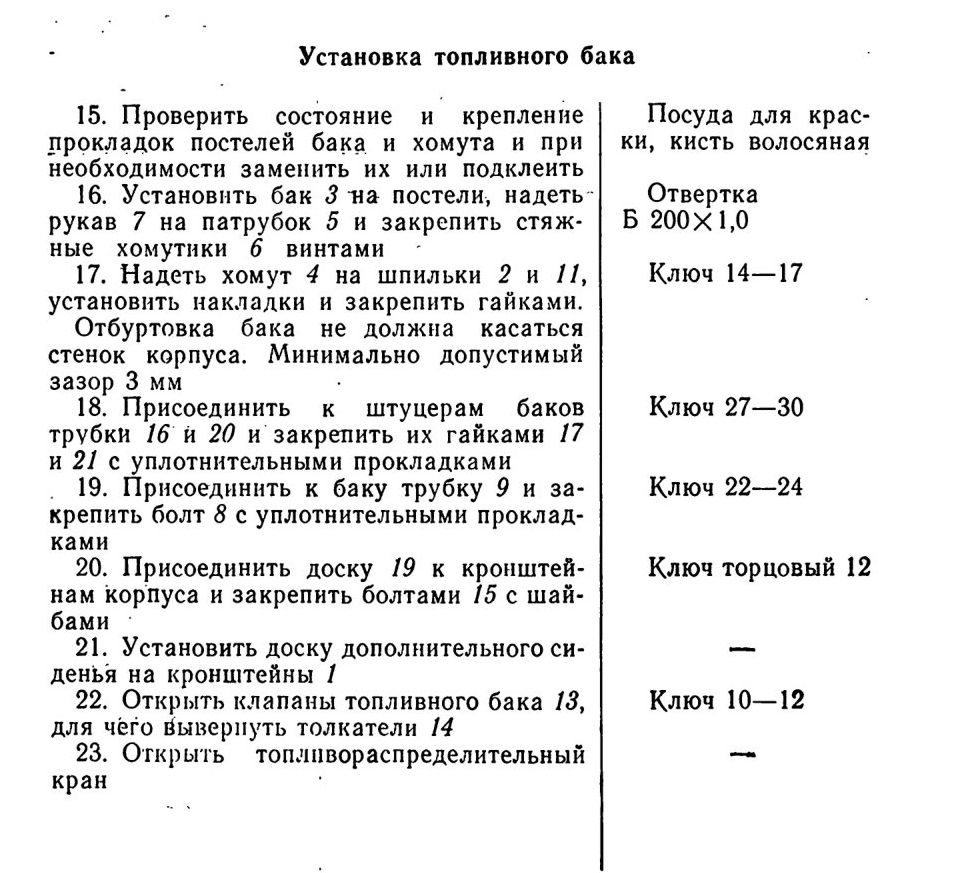

Установка топливного бака



24. Залить топливо в бак.

Пробки и болты поворотных угольников должны быть затянуты до отказа, исключающего подсос воздуха и просачивание топлива -Насос МЗА-З, посуда для топлива



ЗАМЕНА БАЧКА-ОТСТОЙНИКА


Бачок-отстойник подлежит замене (снятию) при следующих неисправностях:

1. Течь топлива в результате глубокой коррозии или механических повреждений стеиок.

2. Срыв резьбы под болты поворотных угольников, штуцер шланга и пробку для слива топлива.

ОПЕРАЦИОННАЯ КАРТА №11

Инструмент и приспособления: ключи 10—12, 14—17, 27—30 и 32—36; посуда для топлива.

Трудозатраты на замену ручным инструментом — 0,5 чел.-час.

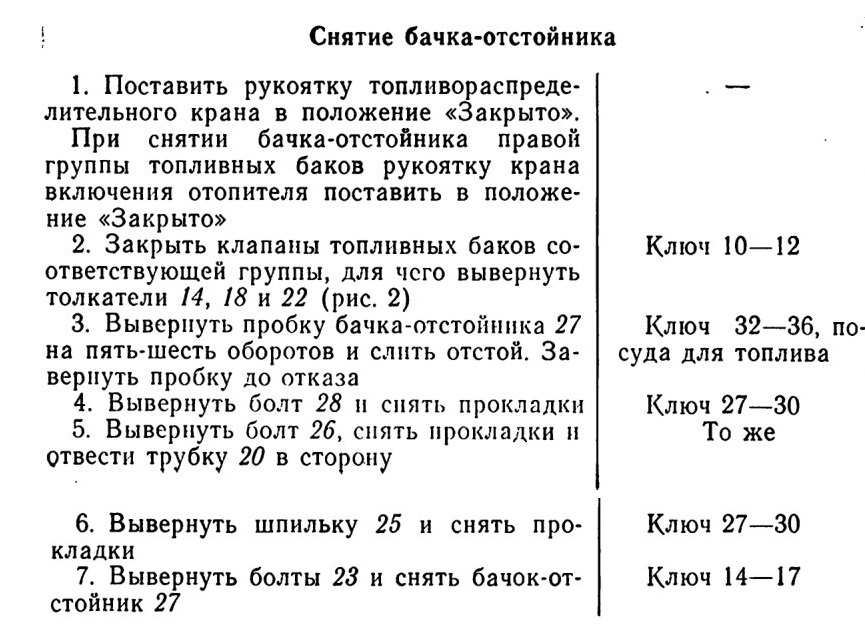

Снятие бачка-отстойника

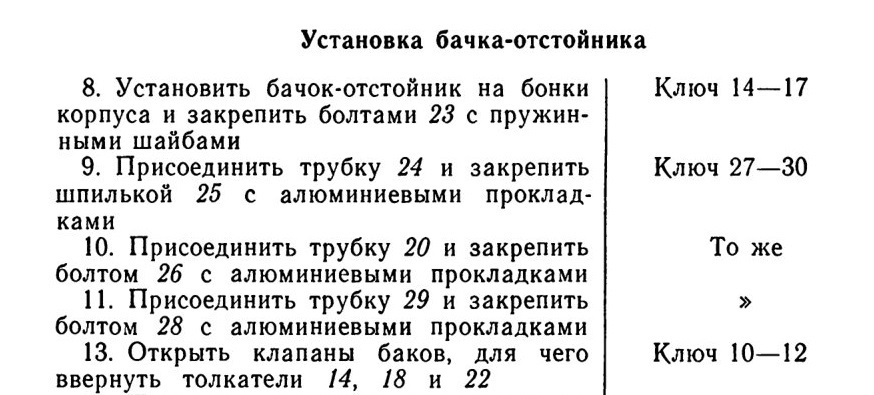

Установка бачка-отстойника

14. Поставить рукоятку топливораспределительного крана в положение «Правые» или «Левые» и проверить отсутствие подтекания топлива.

Пробки и болты поворотных угольников должны быть затянуты до отказа, исключающего подсос воздуха и просачивание топлива


ЗАМЕНА МАСЛЯНОГО НАСОСА ДВИГАТЕЛЯ

Масляный насос подлежит замене (снятию) при следующих неисправностях:

1. Давление в системе смазки на эксплуатационном режиме (1600... 1800 об/мин коленчатого вала, температура масла

80... 90°С) менее 6 кгс/см2 при исправных подшипниках коленчатого вала, маслоприемнике, указателе давления масла и нормальной вязкости и уровне масла в баке.

2. Течь масла через плоскость разъема, не устранимая подтяжкой гаек.

3. Срыв резьбы в корпусе под штуцера маслопроводов и редукционный клапан.

4. Выкрашивание, поломка или износ зубьев шестерен нагнетательной и откачивающих секций насоса, поломка валика привода




насоса, внешним признаком которых является резкое падение давления в системе смазки работающего двигателя или отсутствие давления при его пуске при исправных остальных приборах системы смазки и нормальном уровне масла в баке.

ОПЕРАЦИОННАЯ КАРТА №12

Инструмент и приспособления: ключи 10—12, 12—14, 14—17 и 32—36; ключи торцовые 12 и 14; отвертка Б 200X1,0; плоскогубцы комбинированные 200; молоток АЗ; зубило слесарное притупленное; наставка бронзовая диаметром 20 мм; посуда для масла; воронка под масло.

Трудозатраты на замену ручным инструментом — 3,5 чел.-час.

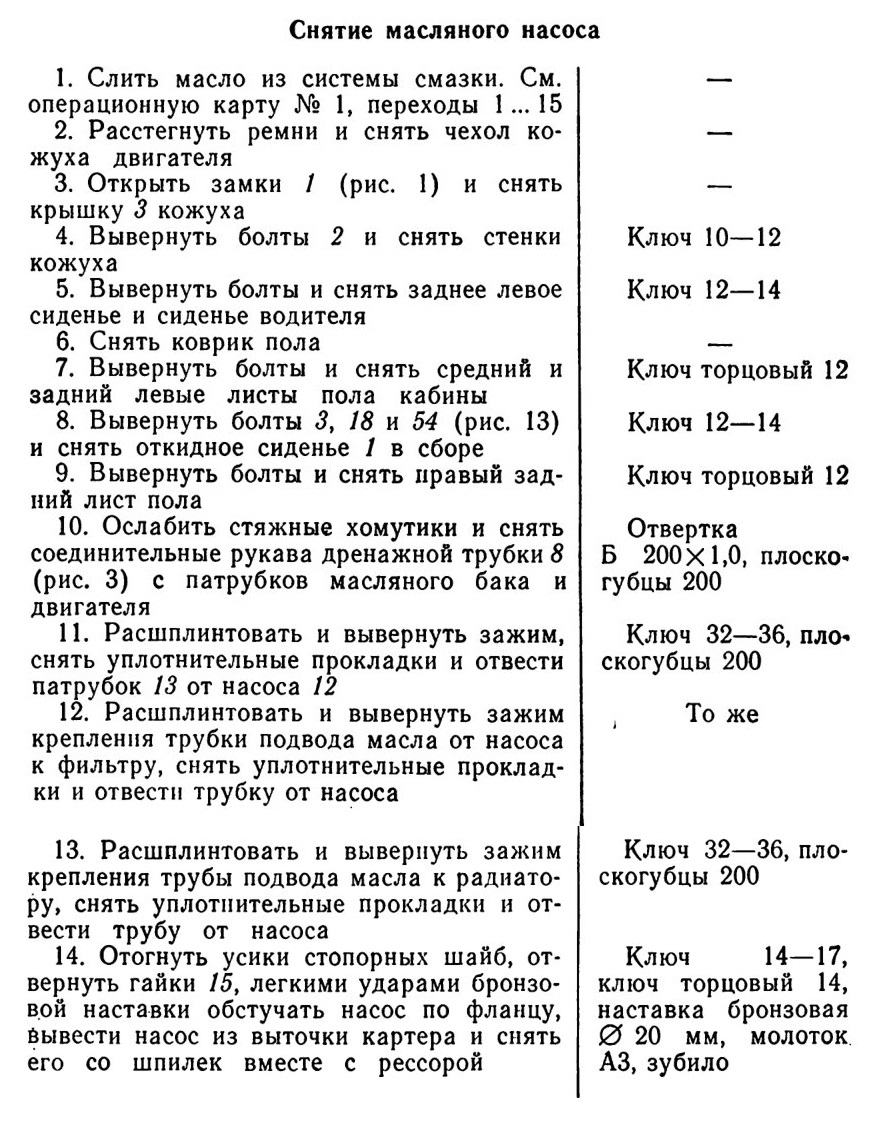

Снятие масляного насоса

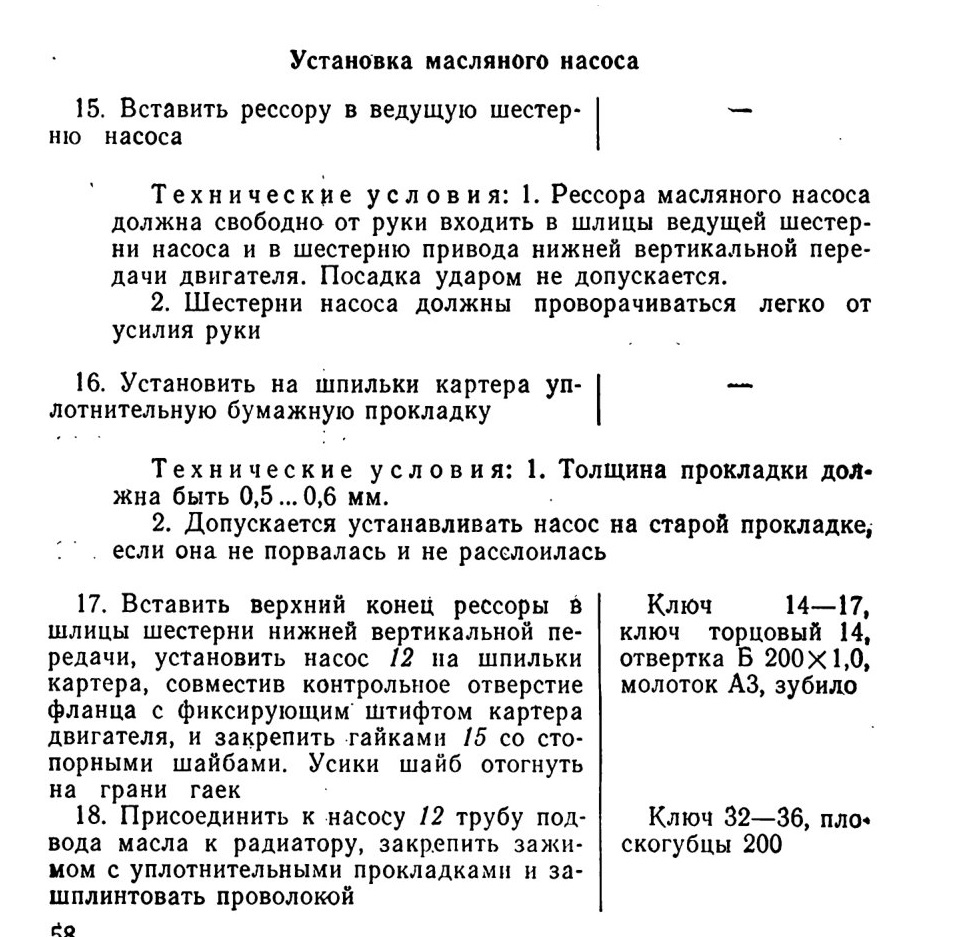

Установка масляного насоса







ЗАМЕНА СЕКЦИЙ ЩЕЛЕВОЙ ОЧИСТКИ

МАСЛЯНОГО ФИЛЬТРА МАФ


Секции щелевой очистки подлежат замене (снятию) в следующих случаях:

1. При очередном техническом обслуживании для промывки.

2. При обрыве или отпайке профильной ленты или повреждении каркаса, что приводит к некачественной очистке масла.

ОПЕРАЦИОННАЯ КАРТА № 13

Инструмент и приспособления: ключи 10—12 и 32—36; посуда для масла.

Трудозатраты на замену ручным инструментом — 0,5 чел.-час.

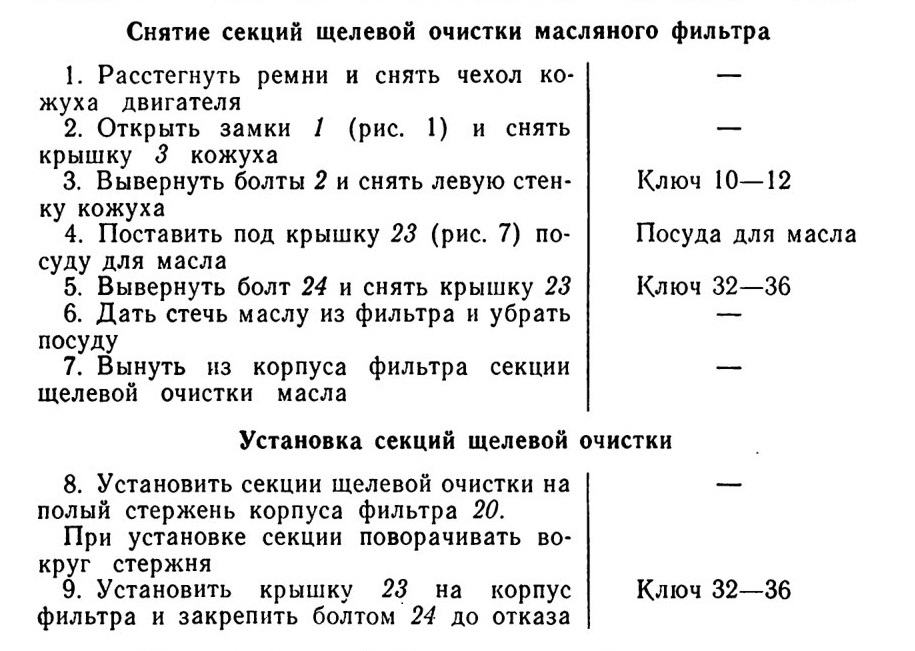

Снятие секций щелевой очистки масляного фильтра

Примечания: 1. Перед установкой крышки проверить наличие уплотнительного кольца и правильность его положения в кольцевой канавке крышки.

2. При установке крышки на корпус следить, чтобы поясок корпуса фильтра вошел в кольцевую канавку крышки.

3. В случае течи масла из-под крышки заменить резиновое уплотнительное кольцо





10. Установить левую стенку кожуха и закрепить болтами 2 (рис. 1) с шайбами - Ключ 10—12

11. Установить крышку 3 кожуха и закрепить замками 1

12. Надеть чехол кожуха и застегнуть ремни



ЗАМЕНА МАСЛОЗАКАЧИВАЮЩЕГО НАСОСА МЗН-2


Маслозакачивающий насос подлежит замене (снятию) при следующих неисправностях:

1. Не работает электродвигатель насоса.

2. Повышенный износ зубьев шестерен, поломка пружины перепускного клапана или другие неисправности, вызывающие снижение пускового давления масла.

3. Течь масла в местах разъема или в штуцерах, не устранимая подтяжкой крепежных деталей.

4. Механические повреждения корпуса или электродвигателя (пробоины, трещины, обломы и др.).

ОПЕРАЦИОННАЯ КАРТА №14

Инструмент и приспособления: ключи 9—11, 10—12, 14—17, 24—27, 27—30 и 32—36; плоскогубцы комбинированные 200; посуда для масла и охлаждающей жидкости.

Трудозатраты на замену ручным инструментом—1,2 чел.-час.

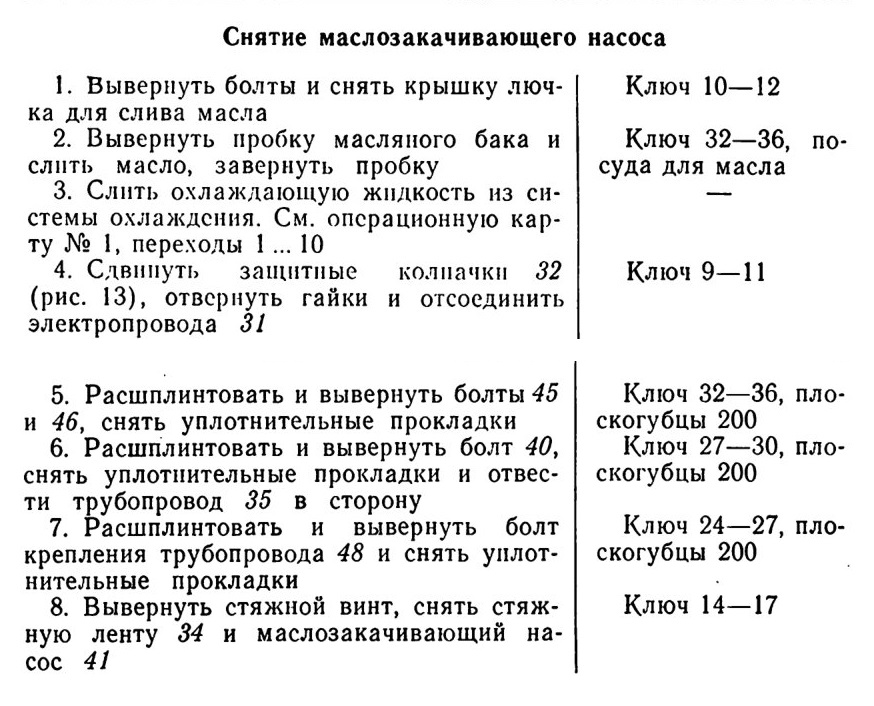

Снятие маслозакачивающего насоса

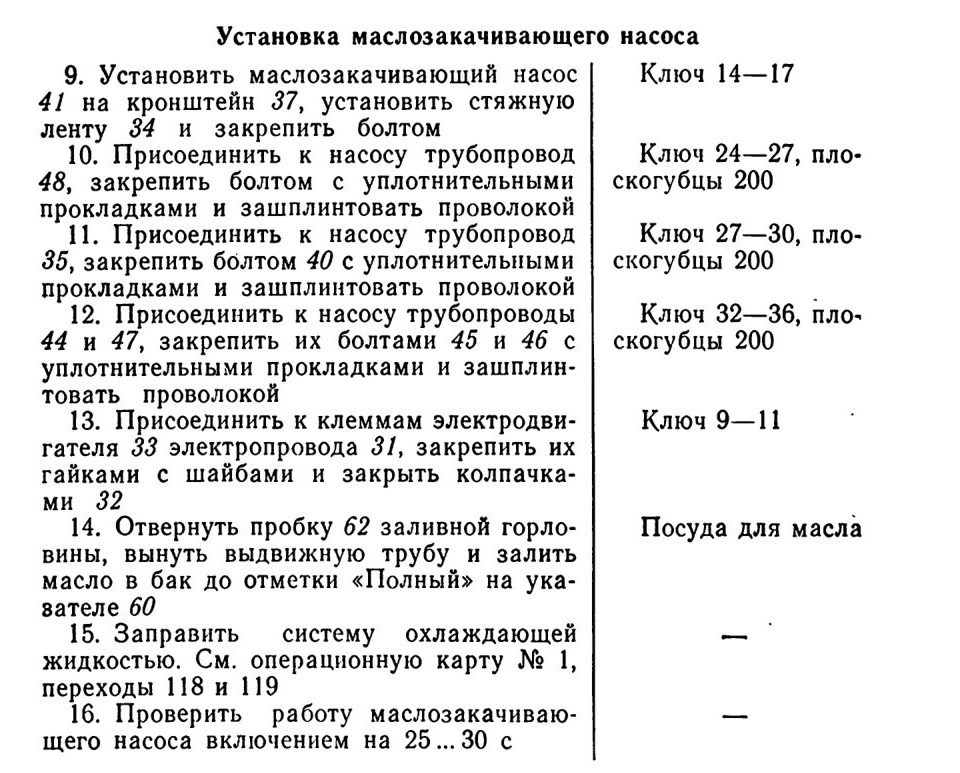

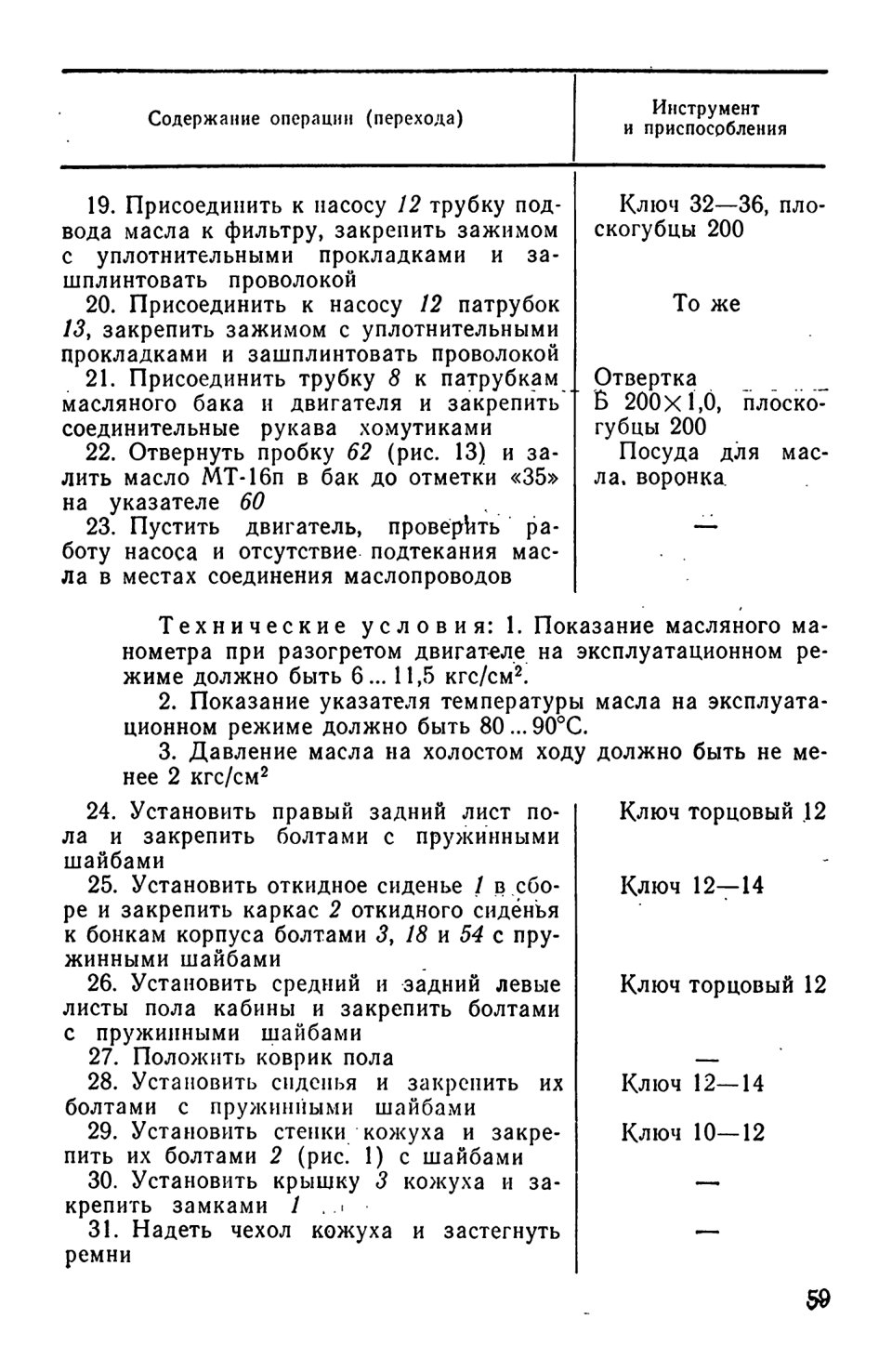

Установка маслозакачивающего насоса

Технические у с л о в и я: 1. Подтекание масла и охлаждающей жидкости в местах соединений не допускается.

2. Пусковое давление масла должно быть не менее  кгс/см2





ЗАМЕНА МАСЛЯНОГО БАКА

Масляный бак подлежит замене (снятию) при следующих неисправностях:

1. Механические повреждения или глубокая коррозия стенок бака. Внешним признаком является течь масла из бака.

2. Срыв резьбы под пробку сливного отверстия.

3. Загрязнение внутренней поверхности бака.
ОПЕРАЦИОННАЯ КАРТА №15

Инструмент и приспособления: ключи 10—12, 12—14, 17—19, 22—24 и 32—36; ключ торцовый 12; отвертка Б 200x1,0; кисть волосяная; посуда для охлаждающей жидкости, масла и краски. Трудозатраты на замену ручным инструментом — 5,5 чел.-час.

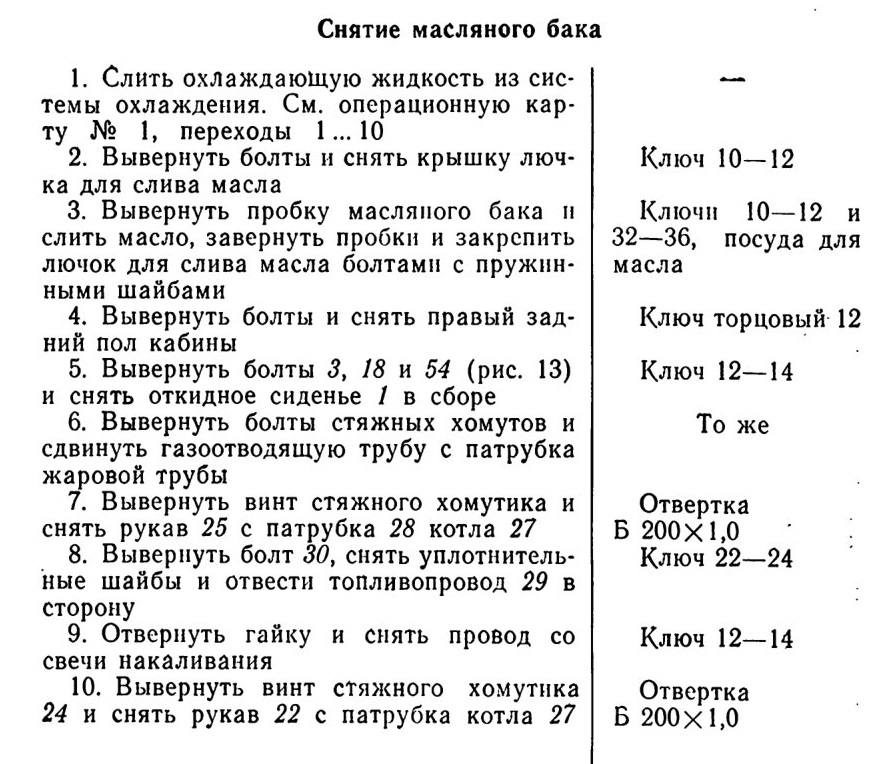

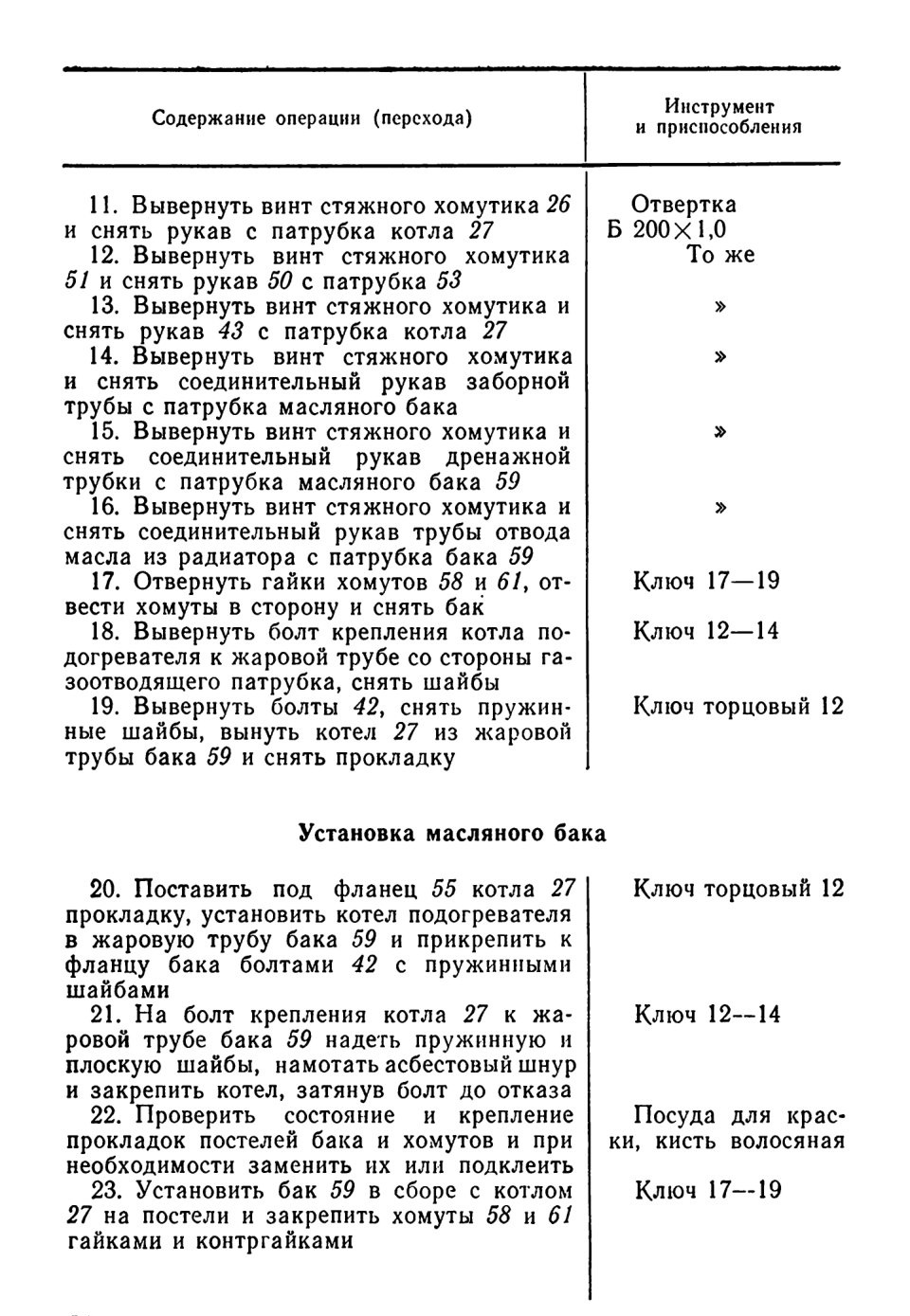

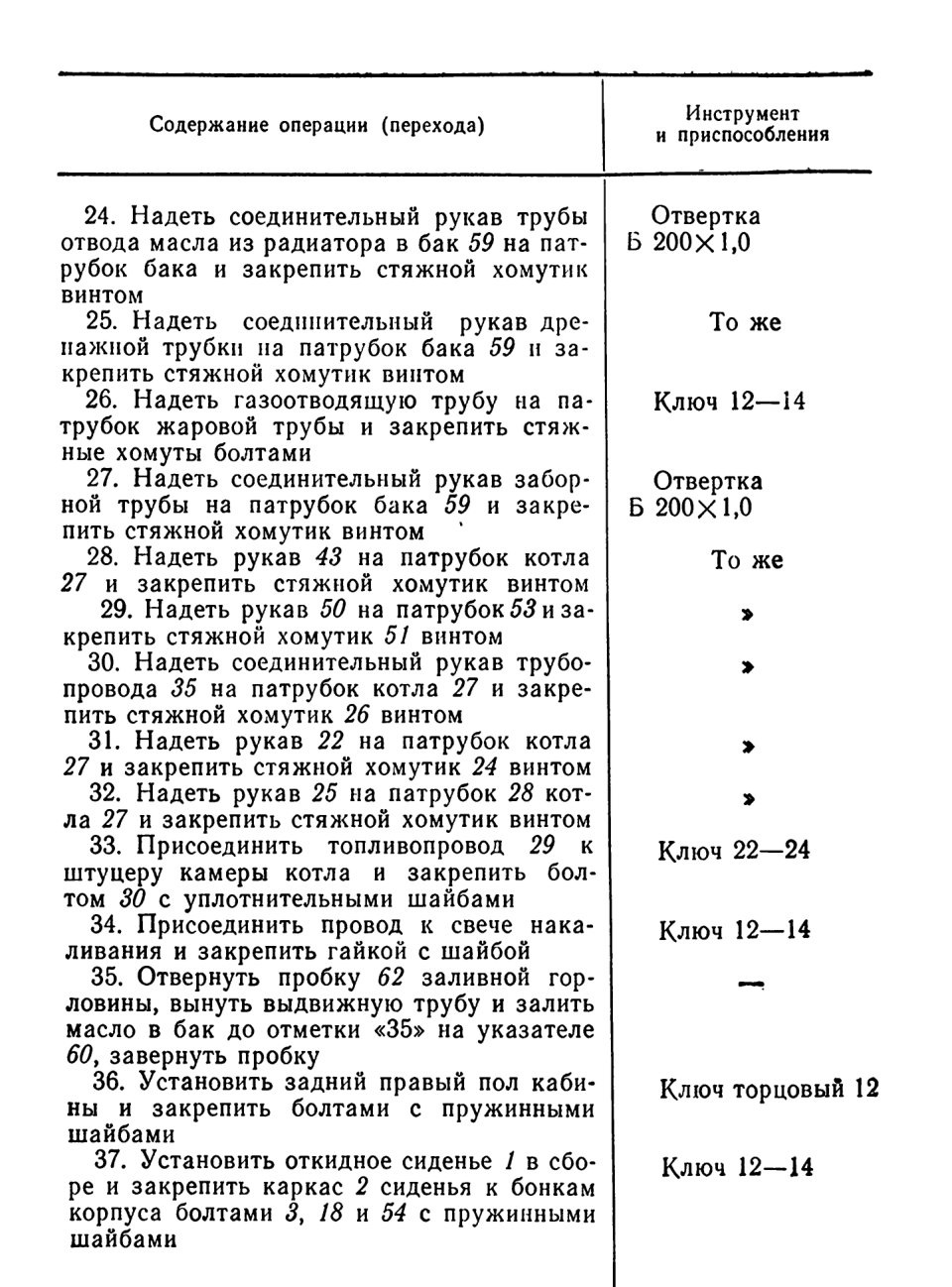

Снятие масляного бака











38. Заправить систему охлаждающей жидкостью. См. операционную карту № 1, переходы 118 и 119.

Подтекание масла и охлаждающей жидкости в местах соединений не допускается



ЗАМЕНА МАСЛЯНОГО РАДИАТОРА
Масляный радиатор подлежит замене при следующих неисправностях:

1. Механические повреждения радиатора (смятие сердцевины, пробоины и вмятины в коллекторах, обрыв патрубков, срыв резьбы под накидные гайки и т. д.), вызывающие течь масла.

2. Засорение трубок радиатора, вызывающее повышение температуры масла, при открытых створках жалюзи, исправном редукционном клапане, масляном насосе, фильтре и нормальном уровне масла в баке.

ОПЕРАЦИОННАЯ КАРТА №16

Инструмент и приспособления: ключи 10—12 и 14—17, ключ торцовый 12; ключ разводной 46; отвертка Б 200X 1,0; плоскогубцы комбинированные 200; бородок слесарный 8; молоток АЗ; шплин-товыдергиватель.

Трудозатраты на замену ручным инструментом — 1,6 чел.-час.

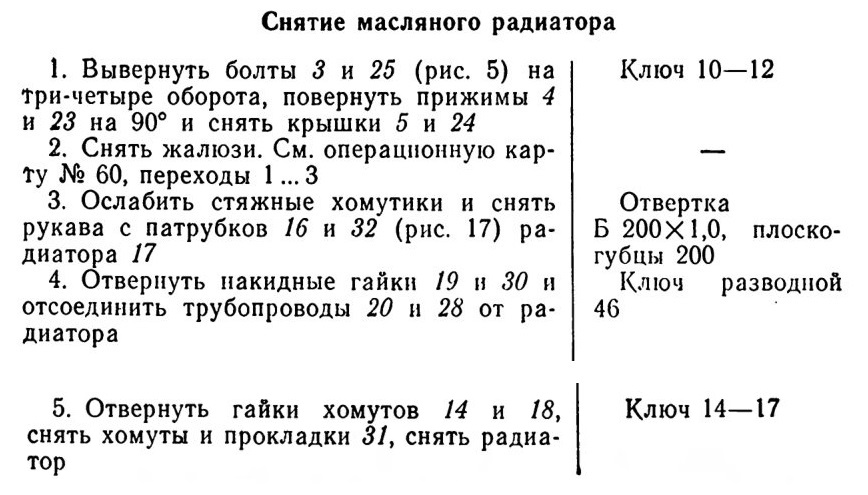

Снятие масляного радиатора

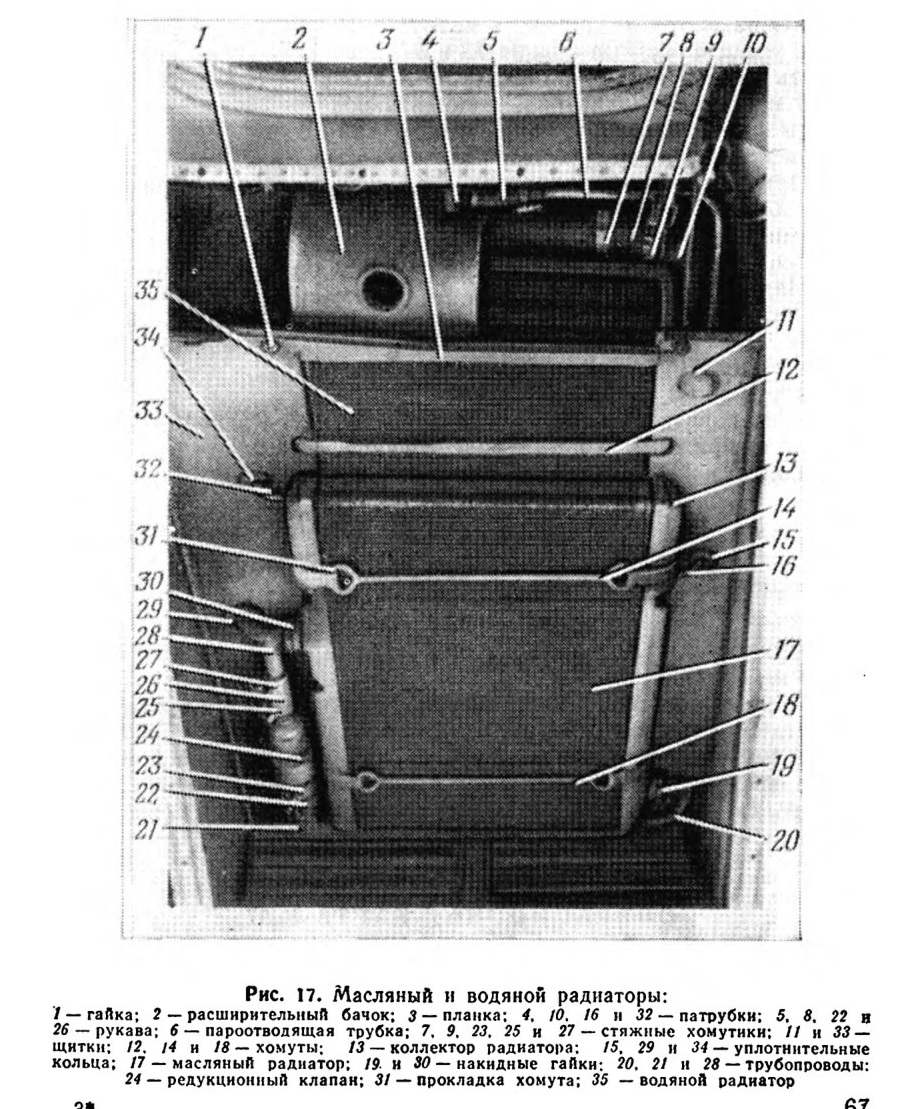

Рис. 17. Масляный и водяной радиаторы:

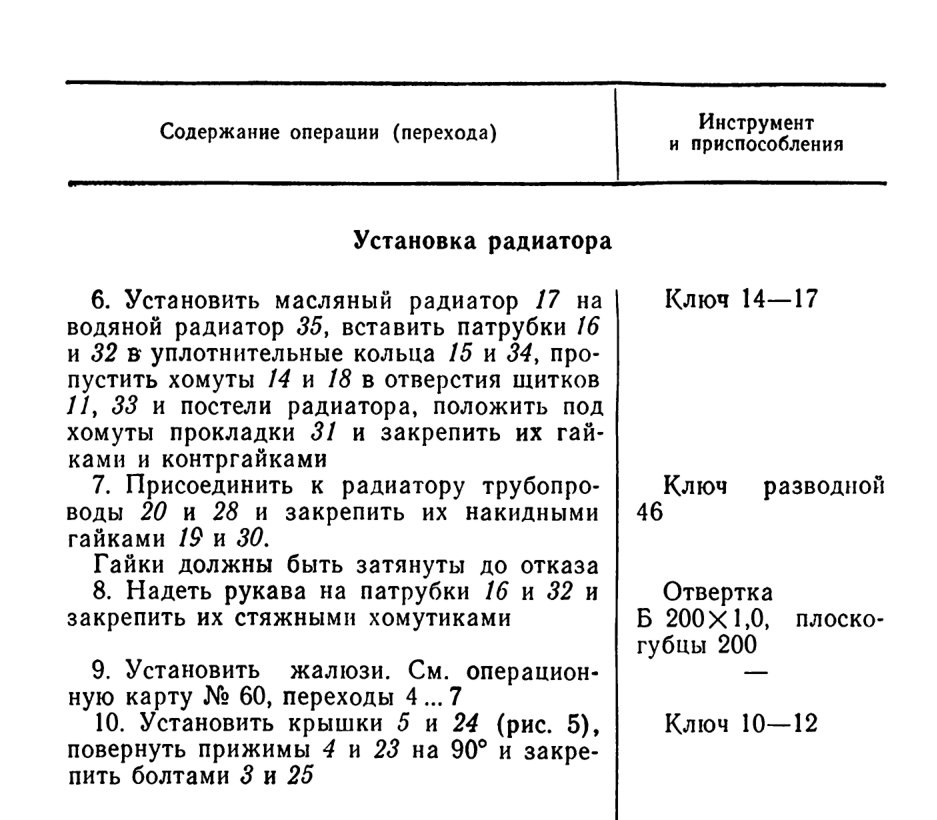

Установка радиатора

ЗАМЕНА РЕДУКЦИОННОГО КЛАПАНА

Редукционный клапан подлежит замене (снятию) при следующих неисправностях:

1. Усадка или поломка пружины редукционного клапана, что ведет к повышению температуры масла.

2. Течь масла в месте соединения корпусов клапана в результате повреждения уплотнительной прокладки.

3. Механические повреждения корпусов клапана (трещины, пробоины).


ОПЕРАЦИОННАЯ КАРТА № 17

Инструмент и приспособления: ключ торцовый 12; плоскогубцы комбинированные 200; отвертка Б 200x1,0; бородок слесарный 8; молоток АЗ; шплиптовыдергиватель.

Трудозатраты на замену ручным инструментом — 0,9 чел.-час.

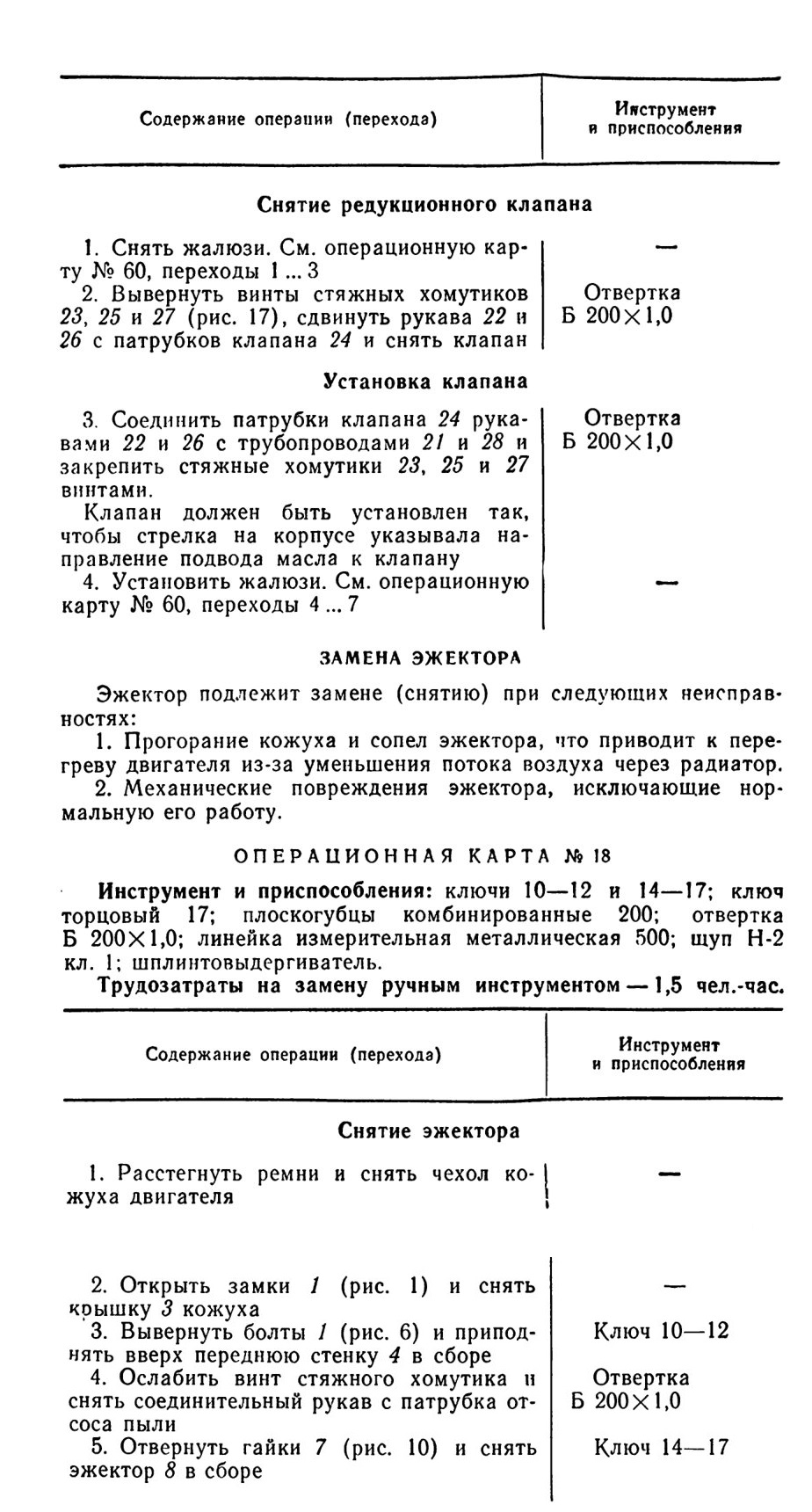

Снятие редукционного клапана

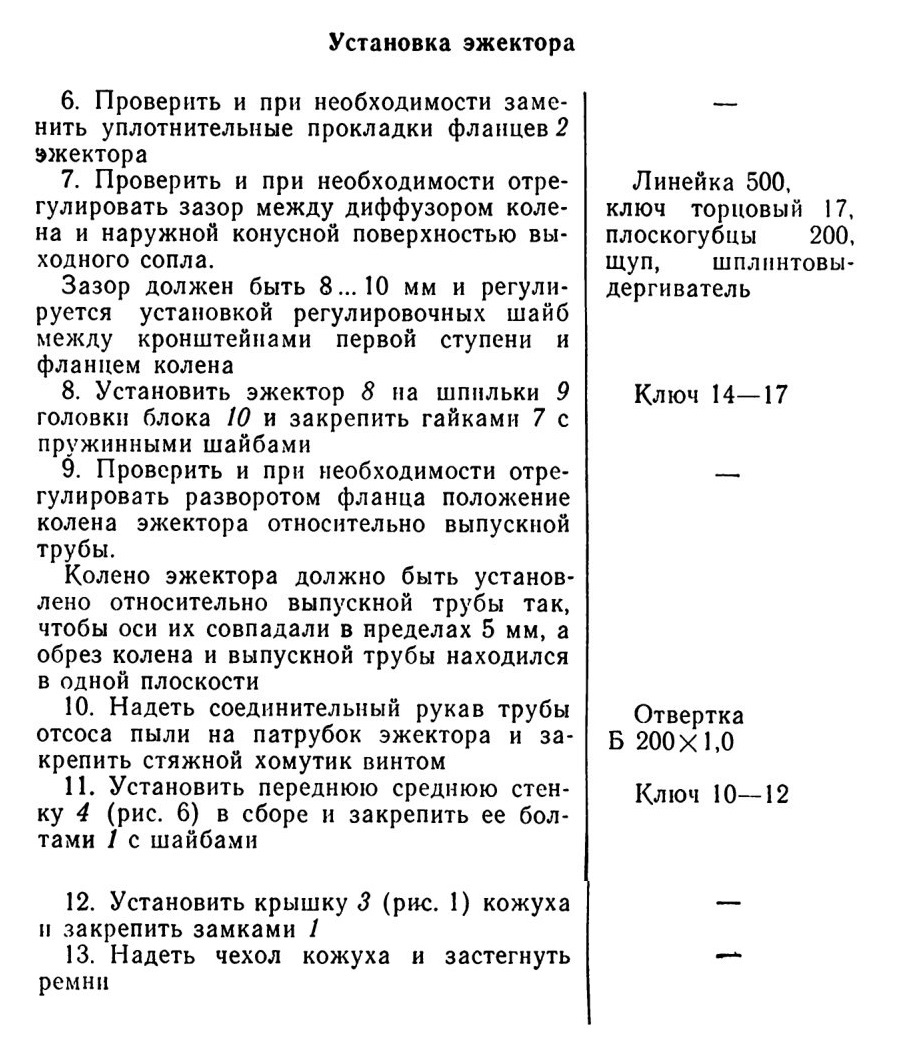

Установка эжектора







ЗАМЕНА ВОЗДУХООЧИСТИТЕЛЯ
Воздухоочиститель подлежит замене (снятию) в случае механических повреждений бункера, циклонов или корпуса (трещины, пробоины, обломы патрубков, кронштейнов и др.), нарушающих нормальную работу воздухоочистителя.

ОПЕРАЦИОННАЯ КАРТА №19
Инструмент и приспособления: ключи 12—14 и 17—19; отвертка Б 200 X 1,0.

Трудозатраты на замену ручным инструментом—0,5 чел.-час.

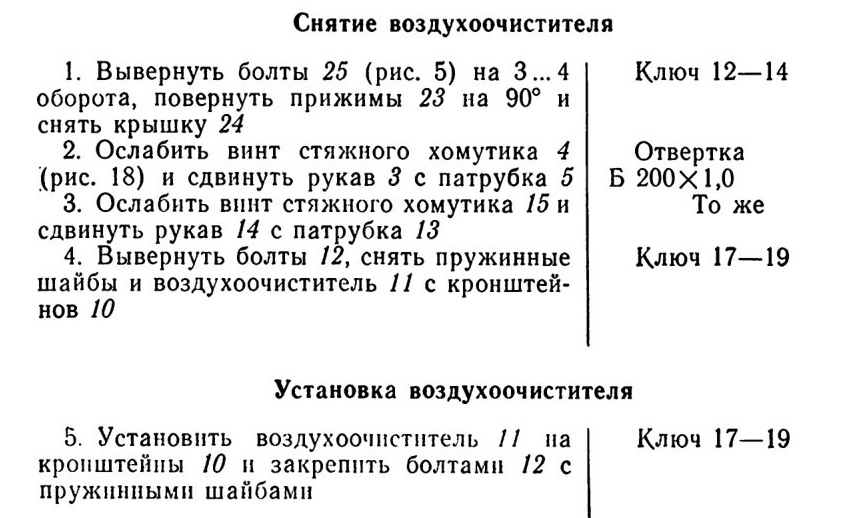

Снятие воздухоочистителя

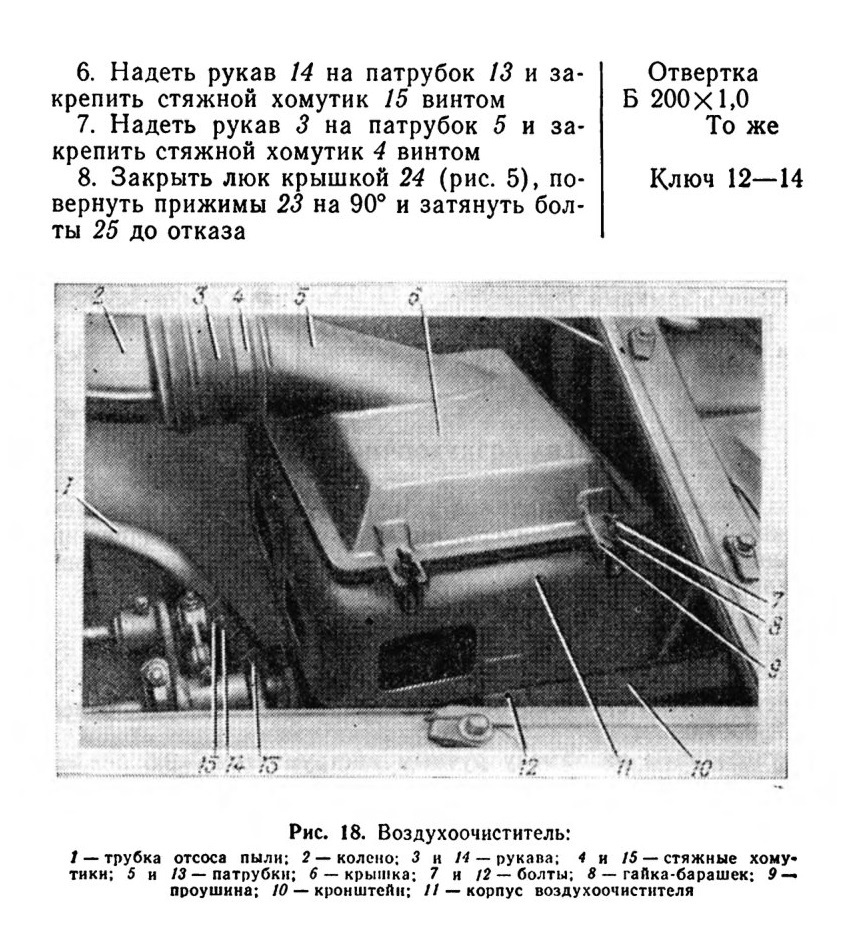

Рис. 18. Воздухоочиститель:

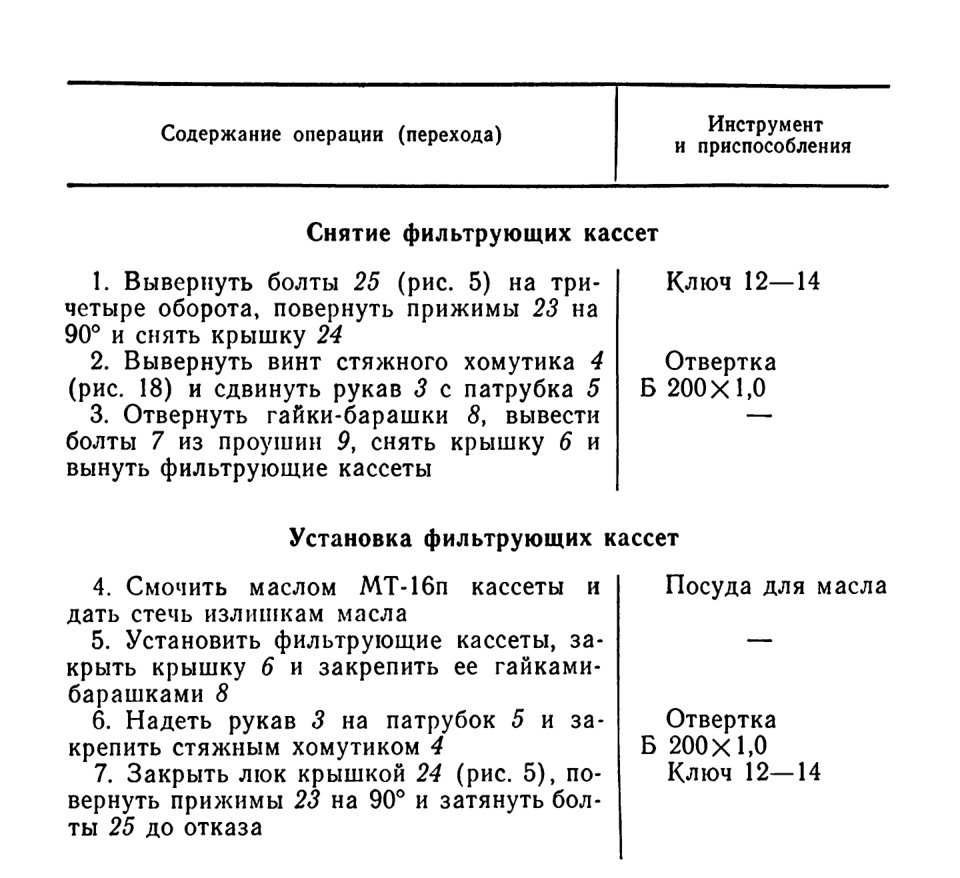

ЗАМЕНА ФИЛЬТРУЮЩЕЙ КАССЕТЫ ВОЗДУХООЧИСТИТЕЛЯ

Фильтрующие кассеты подлежат замене (снятию) в случае промывки и пропитки их маслом, а также при механических повреждениях.

ОПЕРАЦИОННАЯ КАРТА №20

Инструмент и приспособления: ключ 12—14; отвертка Б 200Х Х1.0; посуда для масла.

Трудозатраты на замену ручным инструментом—0,3 чел.-час.

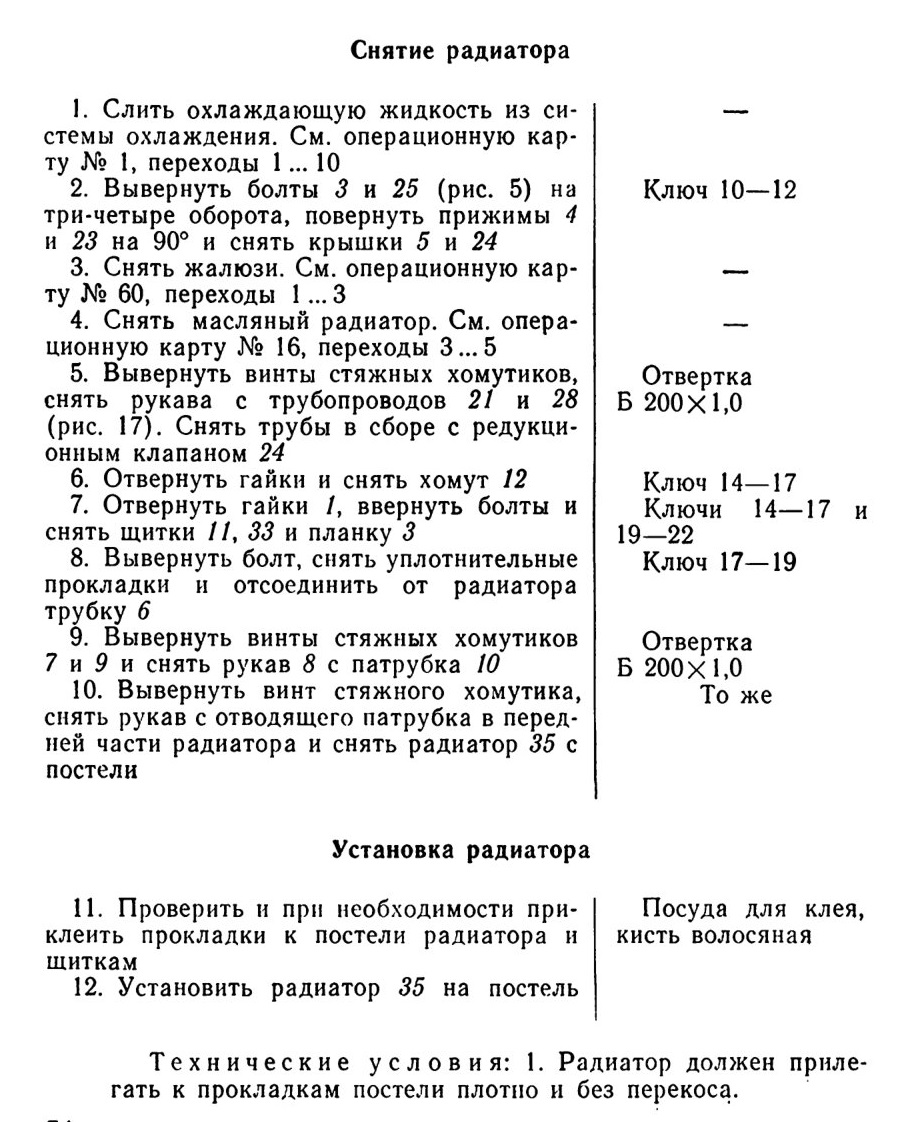

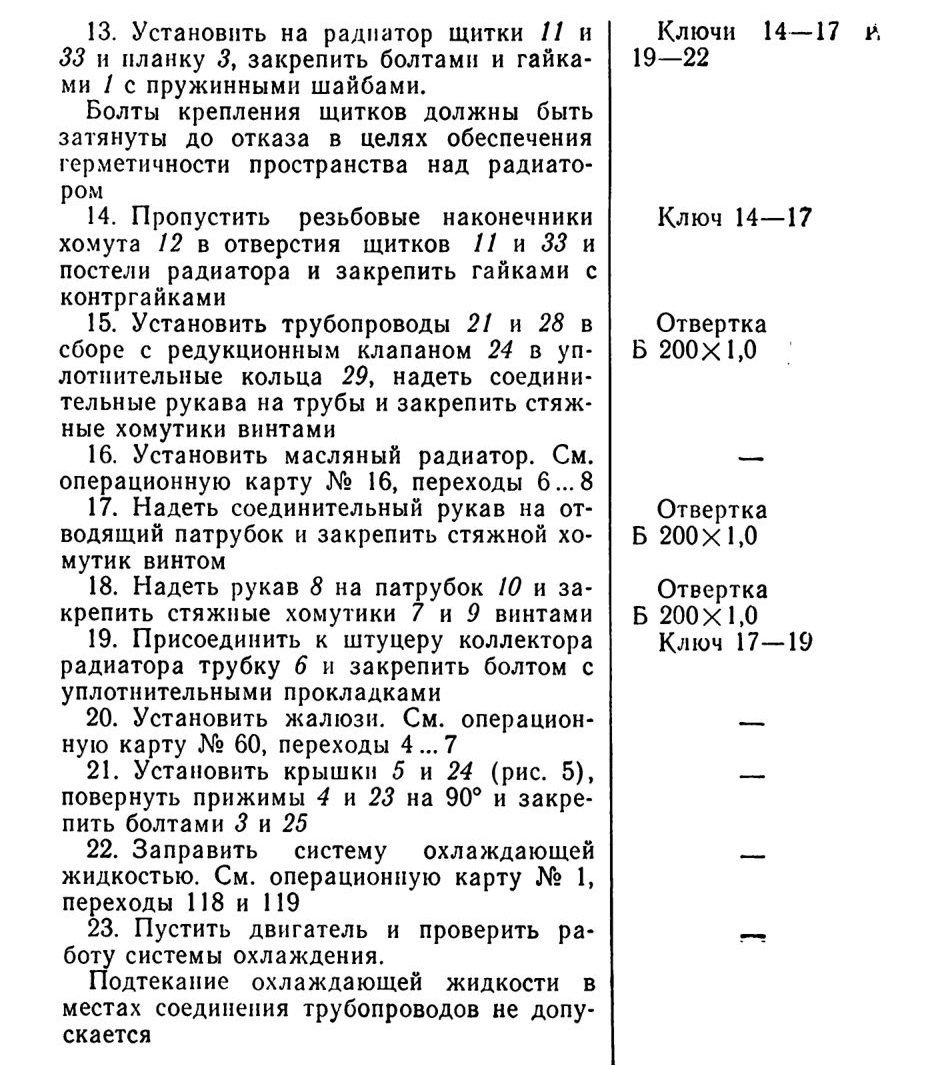

ЗАМЕНА ВОДЯНОГО РАДИАТОРА

Радиатор подлежит замене при наличии следующих неисправностей:

1. Механические повреждения (смятие сердцевины, пробоины и вмятины в коллекторах, обрыв патрубков и т. д.), коррозия внутренних поверхностей, вызывающие течь охлаждающей жидкости и ухудшение нормальной работы двигателя.

2. Накипь в трубках радиатора, вызывающая перегрев двигателя при открытых створках жалюзи, исправном водяном насосе и нормальном уровне охлаждающей жидкости.

ОПЕРАЦИОННАЯ КАРТА № 21

Инструмент и приспособления: ключи 10—12, 14—17, 17—19 и

19—22; ключ торцовый 12; ключ разводной 46; ключ для паровоздушного клапана; отвертка Б 200x1,0; плоскогубцы комбинированные 200; бородок слесарный 8; молоток АЗ; шплинтовыдергиватель; шланг для слива охлаждающей жидкости; посуда для клея; кисть волосяная.



Трудозатраты на замену ручным инструментом — 3,5 чел.-час.





















2. Допускаются местные зазоры между опорными поверхностями радиатора и войлочными прокладками постели не более 3 мм
