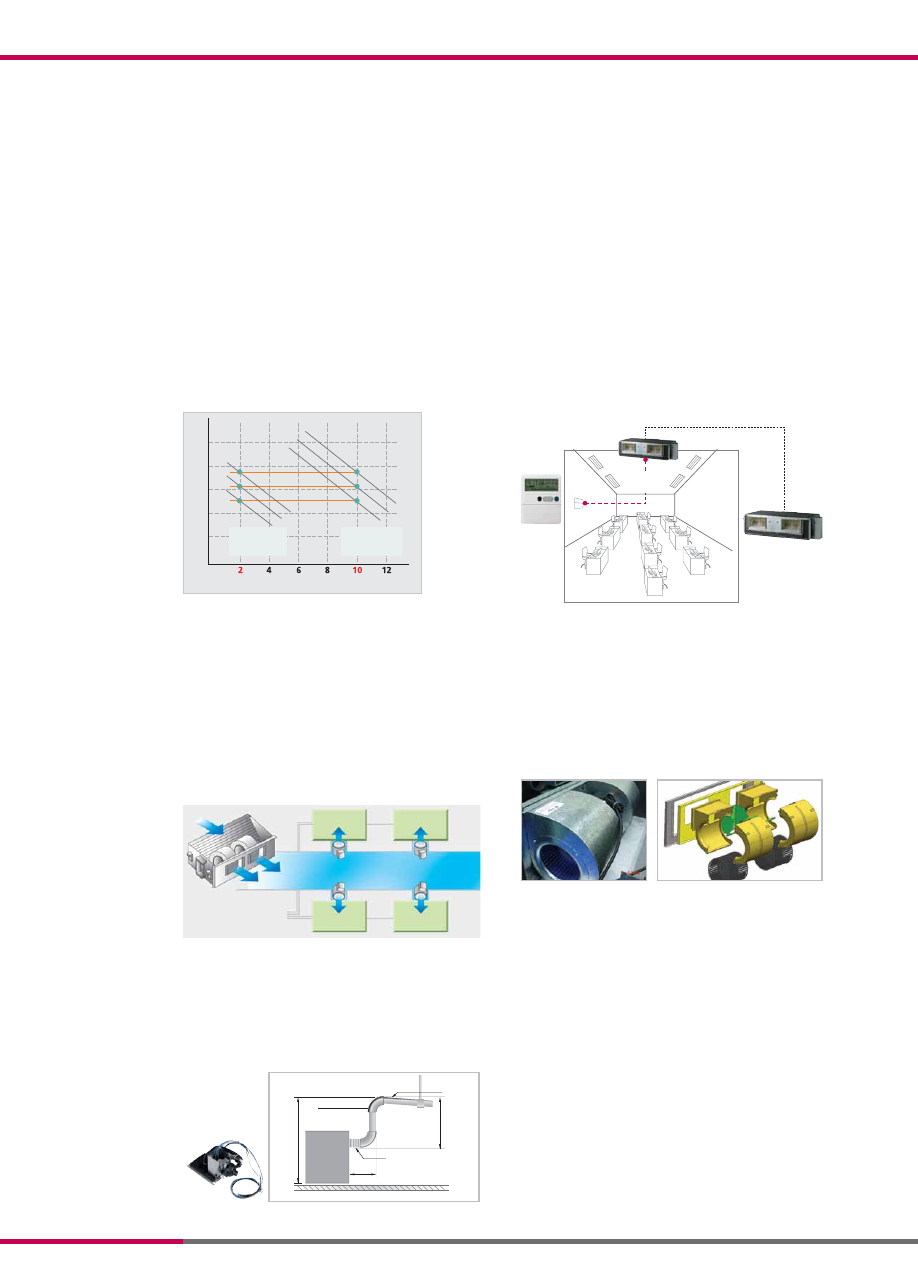

H-инвертор: высоконапорный дренажный насос

входит в комплект поставки

Гибкая вставка

Дренажный
трубопровод

Крепление

Уклон дренажного трубопровода
(1/50 – 1/100)

700 мм

450 мм

300 мм

(Принадлежность:

ABDPG)

Температура на установленном блоке кондиционера может
существенно отличаться от температуры в помещении.
Управление работой по двум термодатчикам позволяет
использовать одну из двух температур. Выбор термодатчика
осуществляется с помощью переключателя, расположенного
на задней стенке проводного ЖК-пульта ДУ. Один
термодатчик находится во внутреннем блоке кондиционера, а
второй — на проводном ЖК-пульте ДУ.

Мульти сплит-системы

Блоки канального типа

Управление работой по двум термодатчикам

Контроль внешнего статического
давления

Зональное управление

Высоконапорный дренажный насос

Функция зонального управления позволяет регулировать подачу
кондиционированного воздуха в несколько отдельных помещений
или зон, если в каждой зоне (максимальное количество зон — 4)
есть отдельный термодатчик и электропривод воздушной заслонки.
Специалист по системам кондиционирования может пореко-
мендовать решение с переменным объемом воздуха для дома
или офиса, а также рассчитать стоимость установки (включая
стоимость термодатчиков и электроприводов воздушных
заслонок).

Вспомогательный дренажный насос автоматически удаляет воду
из кондиционера. Стандартный высоконапорный дренажный
насос обеспечивает подъем воды до 700 мм, являясь идеальным
решением для слива воды.

Бесшумная работа и технологичное
обслуживание

Легкий пластмассовый вентилятор и его кожух обеспечивают
бесшумную работу кондиционера и упрощают техническое
обслуживание. Кожух нового вентилятора легко снимается,
что обеспечивает удобство обслуживания и ремонта. Чтобы
снять привод вентилятора, не требуется разбирать весь узел.

ЗОНА 1

Термодатчик

ЗОНА 2

Термодатчик

ЗОНА 3

Термодатчик

ЗОНА 4

Термодатчик

Электропривод заслонки

Объем воздуха и уровень шума всегда поддерживаются на уровне
расчетного значения независимо от изменения внешнего
статического давления. Эта технология позволяет:
• Оптимизировать монтаж системы воздуховодов
• Обеспечить поддержание требуемой производительности

и уровня шума

• Уменьшить модельный ряд
Технология фазового регулирования электродвигателя
позволяет экономить деньги.

Канальный тип

П р о в о д н о й
ЖК-пульт ДУ

Управление работой

по двум термодатчикам

Обычный кондиционер

Вентилятор LG с кожухом

Кондиционеры LG 2011

*Уровень статического давления легко регулируется с пульта ДУ.

Об

ъем возду

Статическое давление (мм водного столба)

Объем воздуха
при 2 мм
водного столба

Объем воздуха
при 10 мм
водного столба

В
С
Н

/ 69

Различные

внутренние

блоки

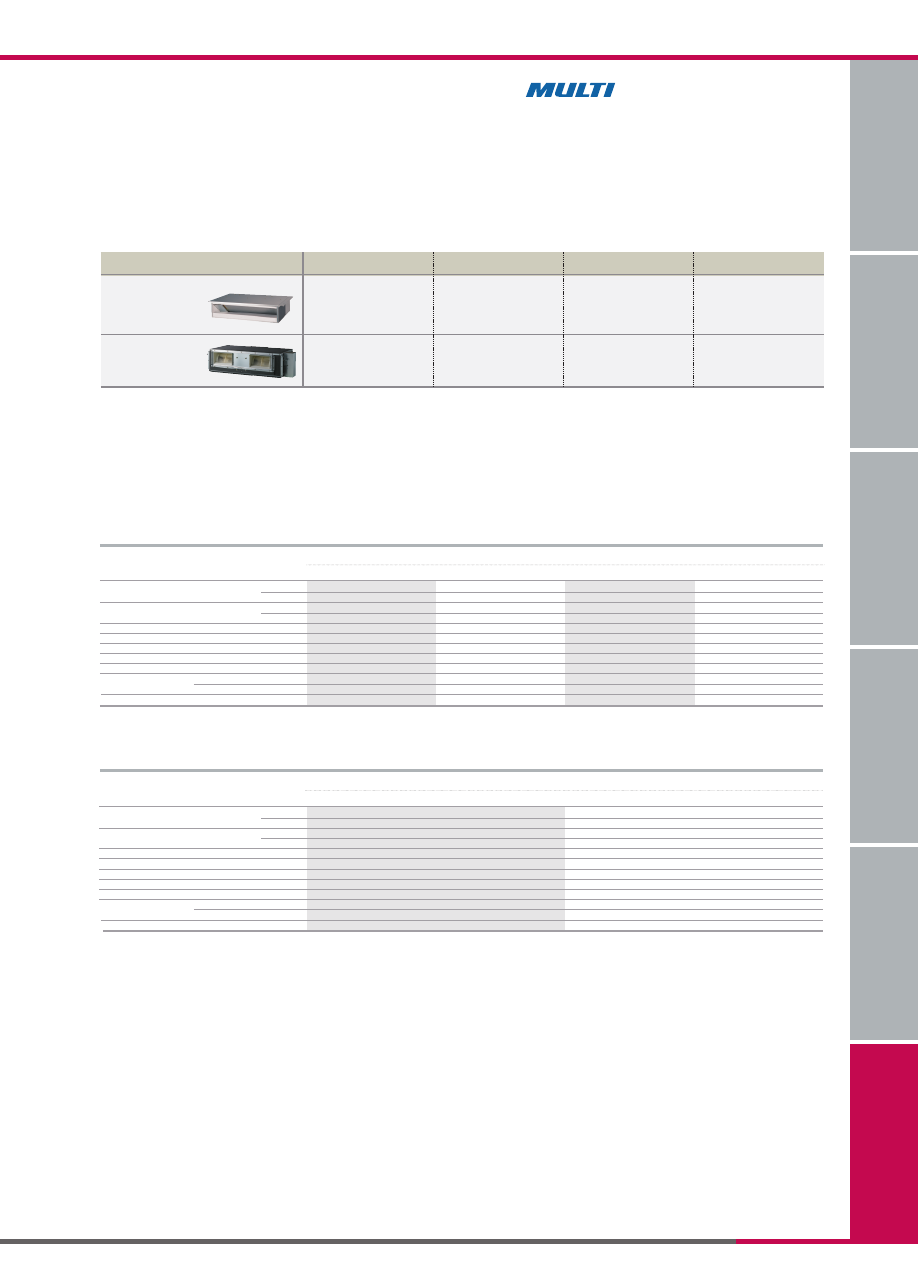

Технические характеристики

Низконапорные

Высоконапорные

2,6

MB09AHL N12

MB12AHL N12

MB18AHL N22

MB18AH NH0

MB24AHL N22

MB24AH NH0

3,5

5,3

7,0

Мощность (кВт)

Примечание. В соответствии с проводимой компанией LG политикой по постоянному совершенствованию выпускаемой продукции технические характеристики могут быть изменены без предварительного уведомления.

Холодопроизводительность

Бте/ч

кВт

Теплопроизводительность

Бте/ч

кВт

Номинальный рабочий ток

Расход воздуха (Выс./Сред./Низк.)

/мин

Габаритные размеры (ШxВxГ) Корпус

мм

Масса

Корпус

кг

Уровень шума (Выс./Сред./Низк.)

дБ(A)±3

Диаметр

Жидкость

мм (дюймы)

трубопроводов

Газ

мм (дюймы)

Дегидратация

л/ч

Модель

Канальный тип — высоконапорные

MB18AH

NH0

24 000

7,03

26 400

7,74
0,75

18/16,5/14

880x260x450

38/36/34

6,35 (1/4)
12,7 (1/2)

2,5

18 000

5,28

19 800

5,8

0,75

16,5/14,5/13

880x260x450

36 / 34 / 32

6,35 (1/4)
12,7 (1/2)

2,0

MB24AH

NH0

Холодопроизводительность

Бте/ч

кВт

Теплопроизводительность

Бте/ч

кВт

Номинальный рабочий ток

Расход воздуха (Выс./Сред./Низк.)

/мин

Габаритные размеры (ШxВxГ) Корпус

мм

Масса

Корпус

кг

Уровень шума (Выс./Сред./Низк.)

дБ(A)±3

Диаметр

Жидкость

мм (дюймы)

трубопроводов

Газ

мм (дюймы)

Дегидратация

л/ч

Модель

9000

2,64

10 000

2,93
1,02

8,5/7,5/6,5

820x190x575

20,5

31/26/25

6,35 (1/4)
9,52 (3/8)

1,0

12 000

3,52

13 200

3,87
1,02

9,5/8,5/7,5

820x190x575

20,5

33/31/26

6,35 (1/4)
9,52 (3/8)

1,2

18 000

5,27

19 800

5,8
1,6

15/13,5/11,5

1100x190x575

26,5

34/31/29

6,35 (1/4)
12,7 (1/2)

2,0

24 000

7,03

26 400

7,44

1,6

17/15/13,5

1100x190x575

36/34/32

6,35 (1/4)
12,7 (1/2)

2,5

Канальный тип — низконапорные

MB12AHL

N12

MB09AHL

N12

MB18AHL

N22

MB24AHL

N22

ВНУТРЕННИЕ БЛОКИ

Кассетный тип

Канальный тип

Напольно-потолочный тип

Потолочный тип

Колонный тип

Крышный тип

Мульти сплит-системы

Мульти сплит-системы

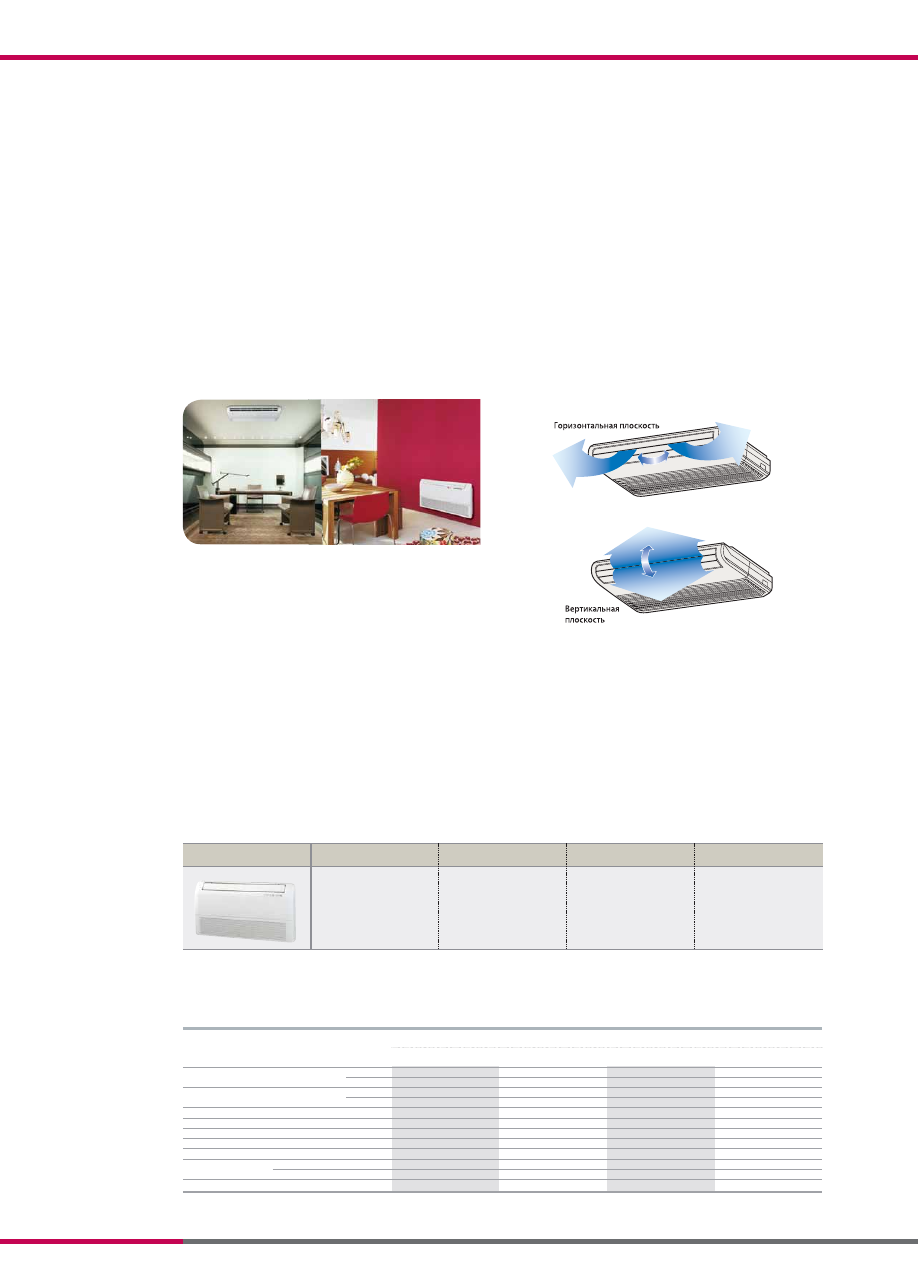

Блоки напольно-потолочного типа

2,6

MV09AH NE0

MV12AH NE0

MV18AH NB0

MV24AH NB0

3,5

5,3

7,0

Мощность (кВт)

Различные

внутренние

блоки

Технологичный монтаж

Идеальное решение для максимальной экономии пространства
на полу или потолке
• Два варианта установки
Блоки напольно-потолочного типа, благодаря их особому дизайну,
могут быть установлены как горизонтально под потолком, так
и вертикально на стене или на полу. Таким образом, можно
сэкономить пространство помещения при монтаже этих блоков
в магазине или офисе.

Управление потоком воздуха

Направление подачи воздуха в горизонтальной плоскости
регулируется вручную поворотом направляющих жалюзи.

Направление подачи потока воздуха в вертикальной
плоскости регулируется с помощью ПДУ.

Технические характеристики

Модель

Холодопроизводительность

Бте/ч

кВт

Теплопроизводительность

Бте/ч

кВт

Номинальный рабочий ток

Расход воздуха (Выс./Сред./Низк.)

/мин

Габаритные размеры (ШxВxГ) Корпус мм
Масса

Корпус

кг

Уровень шума (Выс./Сред./Низк.)

дБ(A)±3

Диаметры трубопроводов

Жидкость

мм (дюймы)

Газ

мм (дюймы)

Дегидратация

л/ч

MV09AH

NE0

MV12AH

NE0

MV18AH

NB0

MV24AH

NB0

9000

2,64

10 000

2,93
0,56

7,8/6,4/5,0

900x200x490

36/32/28

6,35 (1/4)
9,52 (3/8)

1,0

12 000

3,52

13 200

3,87
0,56

10,0/8,3/6,5

900x200x490

40/36/31

6,35 (1/4)
9,52 (3/8)

1,2

18 000

5,27

19 800

5,8

0,67

13,5/12/11

1200x205x615

43 / 40 / 37

6,35 (1/4)
12,7 (1/2)

2,0

24 000

7,03

25 200

7,38
0,67

15/13,5/12

1200x205x615

45 / 42 / 39

6,35 (1/4)
12,7 (1/2)

3,0

Напольно-потолочный тип

Кондиционеры LG 2011

/ 71

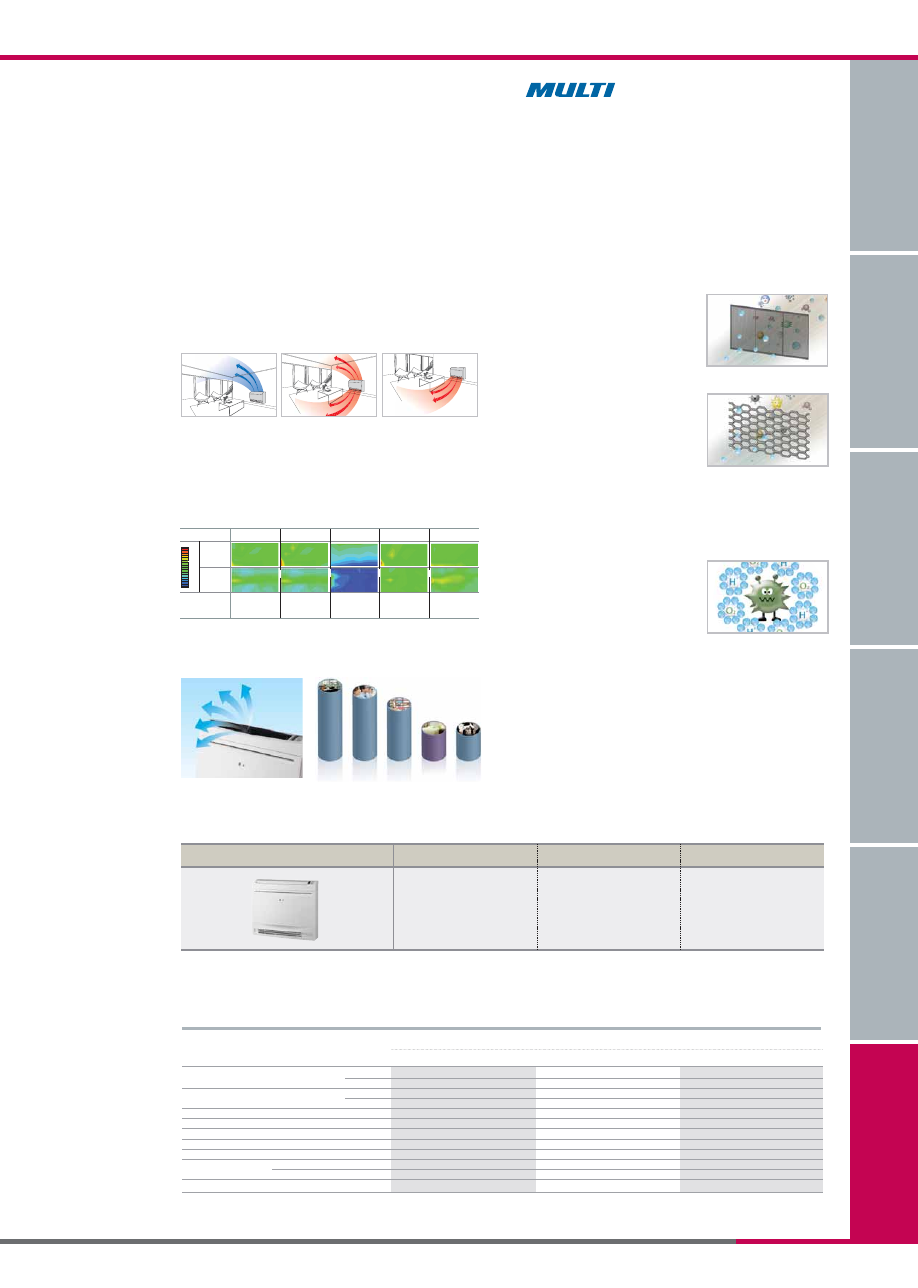

• Быстрый подогрев полов
Благодаря форсированному режиму работы кондиционеры
консольного типа могут обеспечить более высокую производи-
тельность. Это необходимо для ускоренного (по сравнению
с обычными кондиционерами) достижения заданной температуры
в режиме подогрева полов.

• Удобное управление

жалюзи

• Бесшумная работа (22 дБ)

2. Противоаллергенный фильтр
Фильтр состоит из органических и
неорганических звеньев, связы-
вающих основу с нанесенными на
нее энзимами, поглощающими
аллергены. Когда воздух проходит
через фильтр, аллергены задержи-
ваются на фильтре и деактивируются
энзимами.

Комфортное распределение
воздушного потока

• Разные воздушные потоки при охлаждении и нагреве
В режиме охлаждения жалюзи можно установить таким образом,
чтобы направить поток холодного воздуха вверх. В режиме
нагрева воздушный поток можно направить вниз, чтобы обеспечить
температурный баланс, в частности, на уровне пола.

Охлаждение

Нагрев (нормальный режим)

Нагрев (режим подогрева полов)

Конкурент A

12 минут

30 секунд

9 минут

40 секунд

50 минут

9 минут

30 секунд

8 минут

40 секунд

Конкурент Б

Электронагреватель

(Условия испытания: заданная температура 23 °C, температура в помещении 13 °C, температура
наружного воздуха 7 °C)

27 °C

15 °C

Вертикальный

Время, которое

потребовалось

для нагрева

(13 °C — 21 °C)

Горизонтальный

Режим подогрева полов

55 дБ
Офис

50 дБ

Разговор

40 дБ

Библиотека

22 дБ

20 дБ

Пустая

студия

2,6

CQ09 NA0

CQ18 NA0

CQ12 NA0

3,5

5,3

Мощность (кВт)

Различные

внутренние

блоки

Технические характеристики

Модель

Холодопроизводительность

Бте/ч

кВт

Теплопроизводительность

Бте/ч

кВт

Рабочий ток

Расход воздуха (Выс./Сред./Низк./Ночь)

/мин

Габаритные размеры (ШxВxГ) Корпус мм
Масса

Корпус

кг

Уровень шума (Выс./Сред./Низк./Ночь)

дБ(A)±3

Диаметры трубопроводов

Жидкость

мм (дюймы)

Газ

мм (дюймы)

Дегидратация

л/ч

Консольный тип

9000

2,64

10 000

2,93
0,56

8,1/6,5/5,2

700x600x210

13,8

38/32/27

6,35 (1/4)
9,52 (3/8)

1,0

12 000

3,52

13 200

3,87
0,56

8,1/6,5/5,2

700x600x210

13,8

39/32/27

6,35 (1/4)
9,52 (3/8)

1,2

18 000

5,27

19 800

5,8

0,67

10,1/8,6/7,2
700x600x210

13,8

44/39/35

6,35 (1/4)
12,7 (1/2)

2,0

CQ12

NA0

CQ18

NA0

CQ09

NA0

ВНУТРЕННИЕ БЛОКИ

Чистый воздух
(3-ступенчатая система очистки)

1. Специальный фильтр
предварительной очистки
Антибактериальный фильтр предвари-
тельной очистки в основном удаляет
крупные частицы пыли, плесень и
волокна ткани.

3. Ионизирующий нанофильтр Plazma
Стерилизующий ионизатор Ion
Generator генерирует 1,2 миллиона
ионов и удаляет из воздуха загрязня-
ющие вещества, активно нейтрализуя
бактерии.

Блоки консольного типа

Кассетный тип

Канальный тип

Напольно-потолочный тип

Потолочный тип

Колонный тип

Крышный тип

Мульти сплит-системы

Блок-распределитель

Технологичный монтаж с помощью различных блоков-распределителей

PMBD3620, PMBD3630, PMBD3640

Возможности

• Распределение хладагента к нескольким внутренним блокам

• 3 модели (на 2, 3 или 4 внутренних блока)

• Электронный расширительный вентиль

• Управляющая печатная плата внутри блока

• Внутренняя изоляция (предотвращает возможные утечки)

• Резьбовые соединения гарантируют простую и чистую установку

• Компактный низкопрофильный дизайн

• Технологичный монтаж

2-х внутренних блоков

3-х внутренних блоков

4-х внутренних блоков

Для

Блок-распределитель

С помощью блоков-распределителей различного типа можно существенно упростить монтаж системы на любом объекте

Без сварки

Только резьбовые соединения

Модель

Присоединяемые

Количество внутренних блоков

внутренние блоки

Производительность

кБте/ч

Электропитание

/В/Гц

Потребляемая мощность

Вт

Рабочий ток

Габаритные размеры

ШxВxГ

мм

Вес нетто

кг

Диаметры трубопроводов Жидкость мм

(дюймы)

(к наружному блоку)

Газ

мм (дюймы)

Диаметры трубопроводов Жидкость

мм (дюймы)

(к внутреннему блоку) Газ

мм (дюймы)

Принадлежности

Кронштейн

шт.

Винт

шт.

Инструкция

шт.

PMBD3620

7/9/12/18/24

1 / 220-24

/ 50

0,05

302

143

252

4,8

9,52 (3/8)

19,05 (3/4)

6,35 (1/4)

2 шт.

9,52 (3/8)

2 шт.

4
8
1

PMBD3630

7/9/12/18/24

1 / 220-24

/ 50

0,05

302

143

252

4,9

9,52 (3/8)

19,05 (3/4)

6,35 (1/4)

3 шт.

9,52 (3/8)

3 шт.

4
8
1

PMBD3640

7/9/12/18/24

1 / 220-24

/ 50

0,05

302

143

252

9,52 (3/8)

19,05 (3/4)

6,35 (1/4)

4 шт.

9,52 (3/8)

4 шт.

4
8
1

Технические характеристики

PMBD3640

PMBD3630

PMBD3620

Принадлежности

Примечание.

1. Трубное соединение должно соответствовать размеру трубок подключаемого внутреннего блока. (При необходимости используйте переходники из комплекта поставки блока.)
2. Блок-распределитель должен устанавливаться в помещении.

Примечание. В соответствии с проводимой компанией LG политикой по постоянному совершенствованию выпускаемой продукции технические характеристики могут быть изменены
без предварительного уведомления.

Кондиционеры LG 2011

/ 73

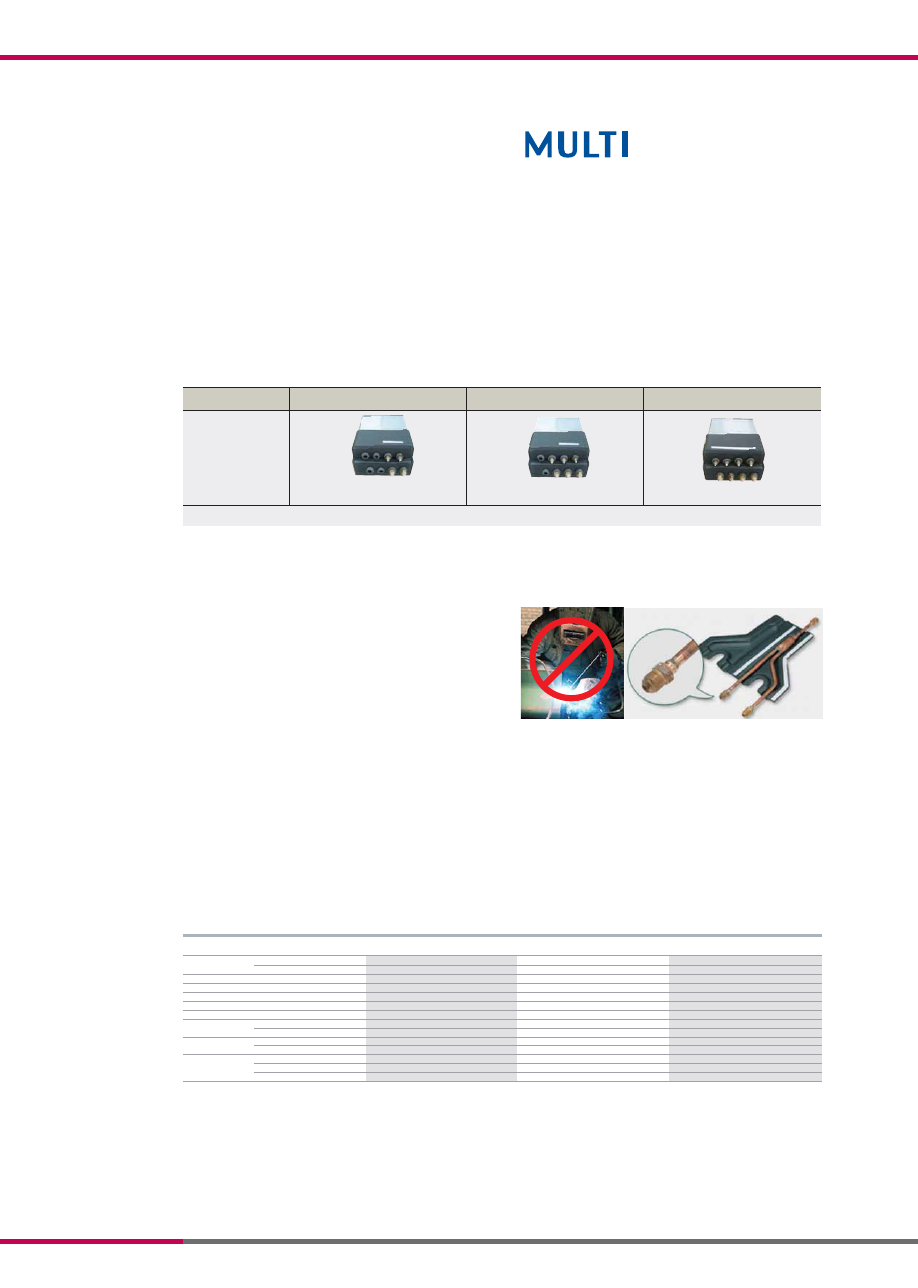

Принадлежности

Разветвители

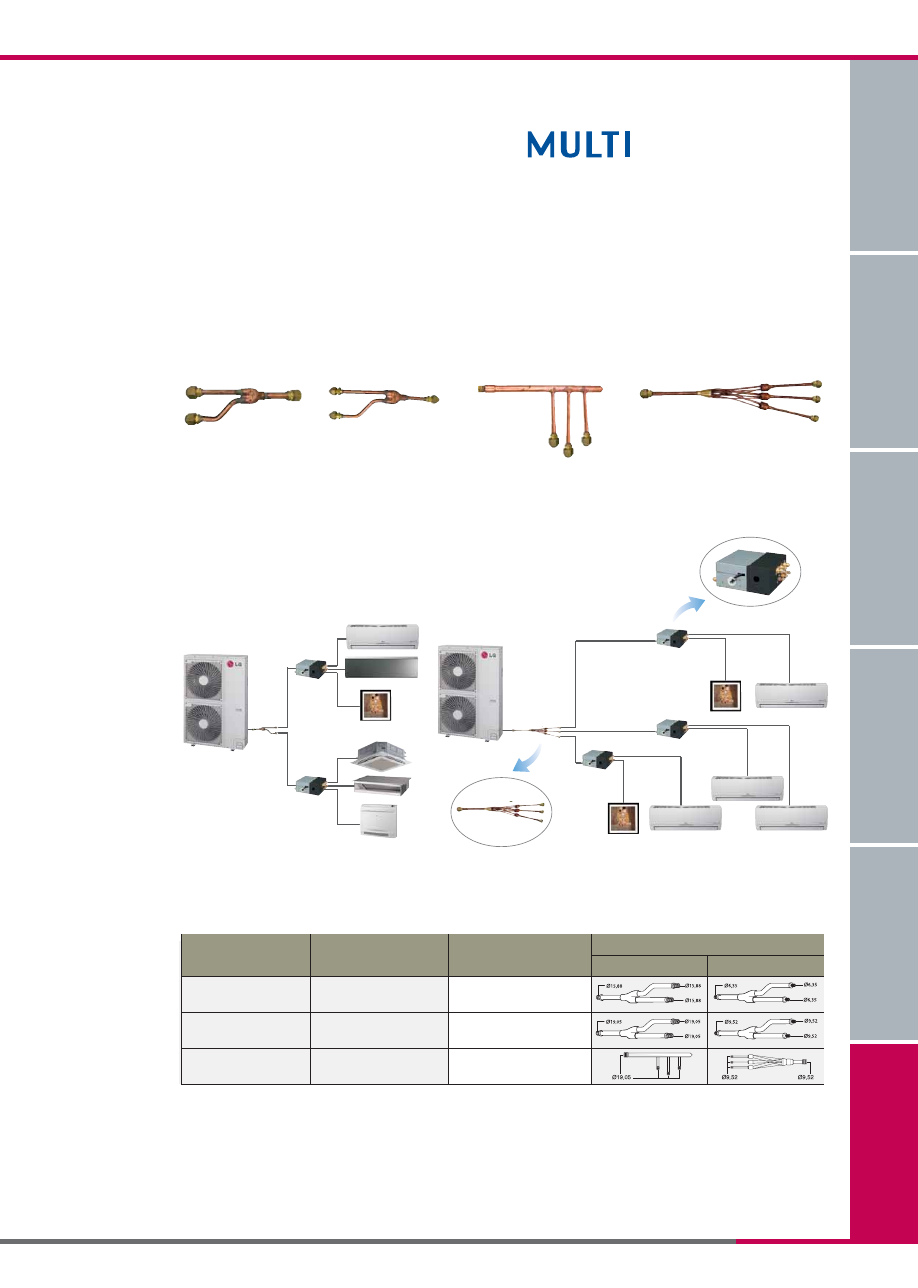

PMBL3620 / PMBL5620 (2 блока) / PMBL1203F0 (3 блока)

Возможности

• Разветвители значительно упрощают монтаж систем Multi Fdx.

• В модельном ряду представлены разветвители для газа и жидкости.

• Изоляционный материал для изоляции разветвителей входит в комплект поставки.

Блок-распределитель

Гидравлическая схема

Технические характеристики

Разветвители

Жидкость

Газ

PMBL3620

PMBL5620

PMBL1203F0

2 блока

3 блока

только FM37AH UE0RO

все, кроме FM37AH UE0RO

(Ед. изм.: мм)

Кол-во блоков-

распределителей

Для моделей

Модель

Кассетный тип

Канальный тип

Напольно-потолочный тип

Потолочный тип

Колонный тип

Крышный тип

Мульти сплит-системы

Разветвители

Системы кондиционирования воздуха с регу-
лируемым потоком хладагента (VRF) на данный
момент являются одним из самых совершенных
и универсальных способов комфортного кон-
диционирования воздуха из представленных
на рынке. VRF системы максимально просты в
управлении, легко монтируются и обладают
высочайшими показателями энергоэффек-
тивности, что особенно важно в эпоху кризиса
энергоресурсов. Срок службы оборудования
значительно увеличился за последнее время, а
низкие операционные затраты делают VRF си-
стемы выгодным решением для большинства
типов современных зданий.

Для большинства современных VRF систем все
еще характерна проблема потери энергии и
снижения КПД. Мы уделяем большое внимание
данному вопросу, поэтому перед разработкой
новой линейки перед инженерами Компании
стояла задача создать максимально энергоэф-
фективный продукт путем усовершенствова-
ния работы холодильного контура и организа-
ции возврата масла в компрессор. Разработка
Multi V IV началась в 2010 году и сегодня мы,
LG, утверждаем, что нам удалось создать са-
мый совершенный продукт семейства Multi V,
опережающий все общепринятые стандарты и
установший новые рекорды энергоэффектив-
ности в сфере мультизонального кондициони-
рования.

Правило 20

В 2008 году Европейский Союз объявил о своей цели из трех пунктов по достижению
эффективности использования энергии в рамках политики «20-20-20». При помощи
разнообразных масштабных политик ЕС стремится к 2020 году сократить зависимость
от источников первичной энергии на 20%, снизить выбросы CO2 на 20% и увеличить
производство возобновляемой энергии на 20%. В целях снижения энергопотребления за счет
осведомленности потребителей на всей технике, выпущенной на европейский рынок, должна
быть маркировка с указанием коэффициента энергоэффективности, годового потребления
электроэнергии и другой сопутствующей информацией. Такая система маркировки не
только помогает потребителям выбирать товары с более высоким КПД, но также побуждает
производителей разрабатывать энергосберегающее оборудование

2020

Потребление

первичной энергии

Выбросы

парниковых газов

Обеспечение

возобновляемой энергией

году

Концепция MULTI V IV

Cоздан быть лидером,
MULTI V IV

«Революционные технологии LG помогают
сократить потери энергии, которые неиз-
бежны в обычных системах VRF. Оптимиза-
ция работы компрессора, теплообменника
и регуляции масла – обеспечивают макси-
мальное повышение энергоэффективно-
сти продукта».

Компрессор с возвратом масла под высоким
давлением (технология HiPOR™) существен-
но снижает потери хладагента и энергии по
сравнению с обычными системами. Техноло-
гия HiPOR™ предупреждает потерю объема
газообразного хладагента под высоким дав-
лением во впускной линии компрессора за
счет возврата масла непосредственно из мас-
ляного сепаратора. Таким образом, примене-
ние данной технологии делает систему Multi
V IV более экономной в плане потребления
энергии, чем системы предыдущих поколе-
ний, при этом увеличение КПД компрессора
составляет от 6% при 15 Гц до 33% при 150 Гц.

Запатентованная технология LG позволяет
регулировать контур теплообменника: по-

верхность теплообмена регулируется авто-
матически с выбором оптимальных ходов
как для горячего, так и для холодного пото-
ков. В обычных теплообменниках количество
ходов фиксировано, хотя при определенной
температуре его изменение могло бы повы-
сить КПД.

Технология регулируемого контура теплооб-
менника предусматривает изменение коли-
чества ходов в соответствии с окружающей
температурой и режимом работы, что дает по-
вышение общей энергоэффективности на 6%.

Функция активной регуляции хладагента
обеспечивает автоматический контроль и
регулирование циркуляции хладагента во
время каждого цикла. В обычных системах
количество хладагента фиксировано, что
приводит к снижению КПД при частичной
нагрузке и при работе на обогрев. Активная
регуляция хладагента включает в себя пять
ступеней точной регуляции, это дает четыре
дополнительных процента повышения энер-
гоэффективности.

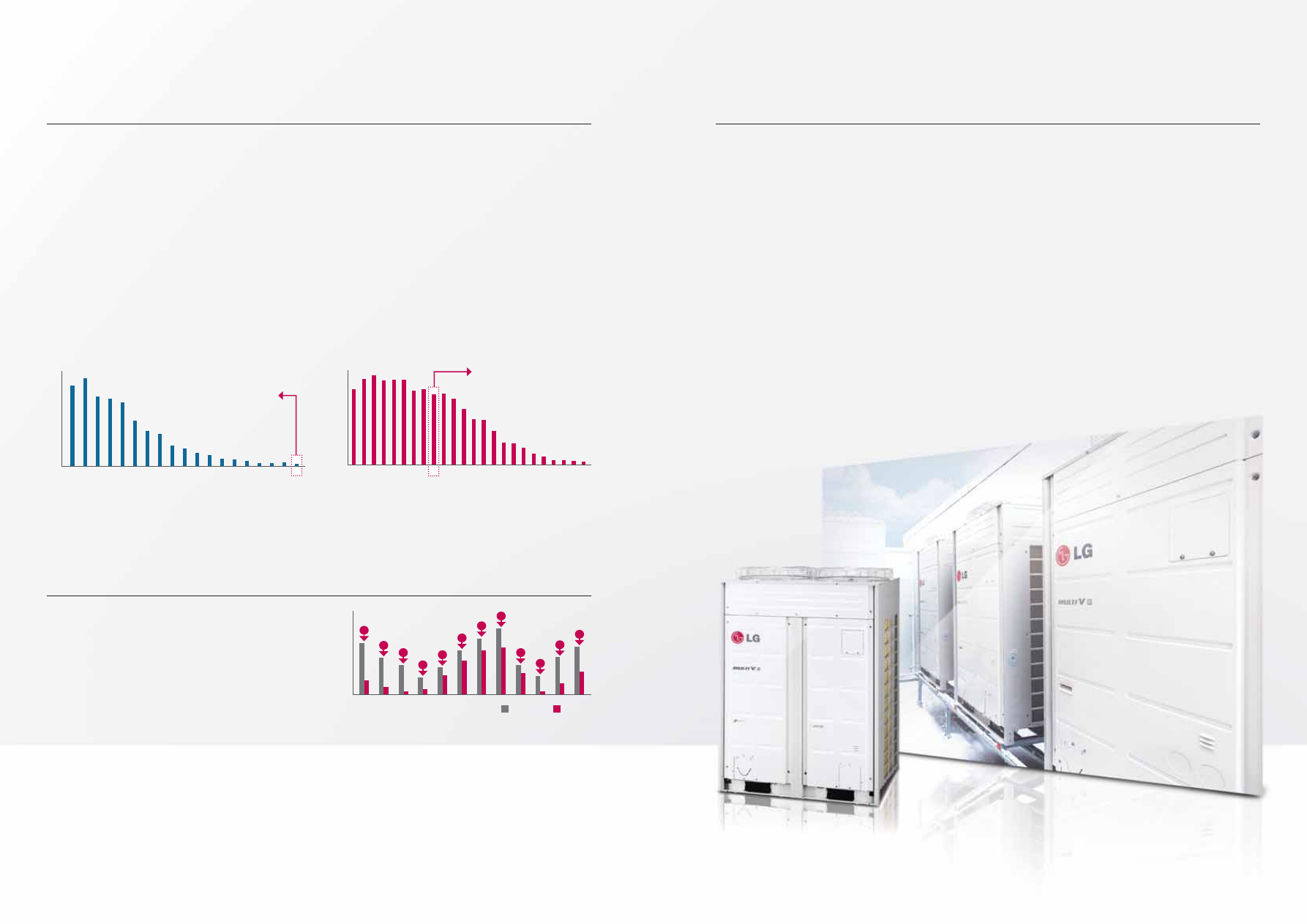

Multi V IV – технологии
превосходства

Эксплуатационные преимущества системы Multi V
были подтверждены строгими испытаниями аме-
риканской ассоциации инженеров AHRI, которая
подтвердила, что на сегодняшний день Multi V
является наиболее эффективной VRF системой
по показателю SEER.

1400

1600

1800

2000

2200

2400

2600

1000

1200

600

800

200

400

MULTI

V IV

Обычная

система

Источник: данные моделирования LEEP,
пятиэтажное здание в Париже, Франция

Вх

дная мощность (кВт)

Jan

Feb

Mar

Apr

May

Jun

Jul

Aug

Sep

Oct

Nov

Dec

Средняя

экономия

Важность сезонной
энергоэффективности

Часы работы на обогрев

Температура уличного воздуха (C°)

В этой точке

измеряется КЭ

400

500

300

200

100

Часы работы на охлаждение

Температура уличного воздуха (C°)

0 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6 -7 -8

В этой точке

измеряется КЭ

уммарное время (часы)

Источник: Метеоном – один год в
Париже, Франция

«Сезонная эффективность дает более ре-
алистичное понятие о полезном действии
Multi V IV».

Будучи измерительным показателем, коэф-
фициент энергоэффективности имеет огра-
ниченную ценность, поскольку отражает
только отношение потребляемой мощности
к производимой мощности при определен-
ных условиях. Однако сезонная эффектив-
ность, основанная на стандартах Европейско-
го комитета изготовителей оборудования для
обработки и кондиционирования воздуха и
Института кондиционирования воздуха, ото-
пления и холодильной техники, дает более

реалистичное понятие о полезном действии.
Эта методика позволяет измерять отношение
холодопроизводительности к энергопотре-
блению в течение определенного сезона, с
учетом колебания температур для большей
точности. Одна из причин, по которой систе-
мы VRF могут достигать более высокой сезон-
ной эффективности, чем обычные системы,
состоит в том, что они более эффективны в
условиях частичной нагрузки. Системы кон-
диционирования, как правило, 90% времени
работают с частичной нагрузкой, которая в
основном находится в диапазоне 40–80% от
максимальной производительности.

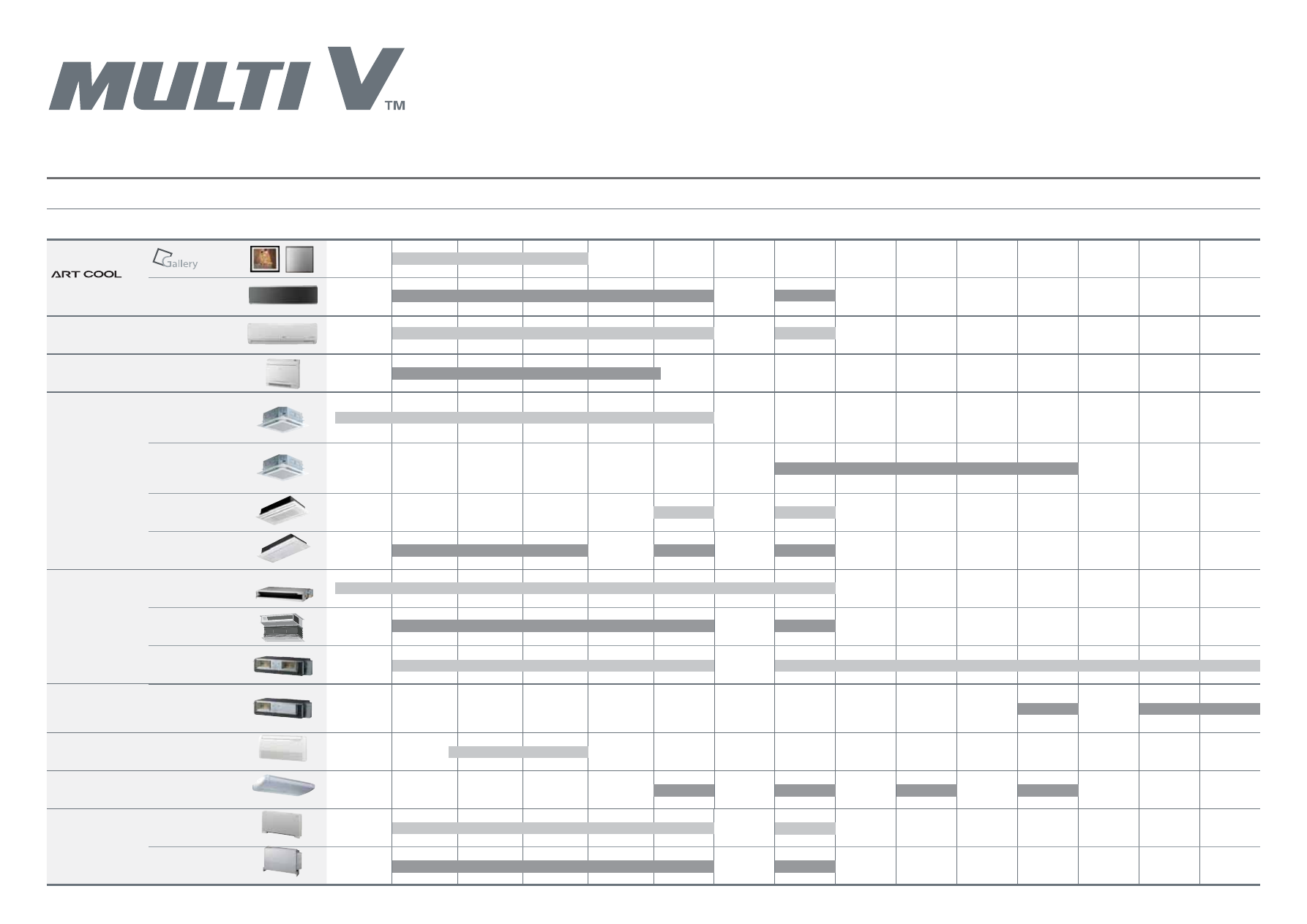

кВт

1.5

2.2

2.8

3.6

4.5

5.6

6.2

7.1

8.2

10.6

12.3

14.1

15.8

22.4

28.0

БТЕ/Ч

12k

15k

18k

21k

24k

28k

36k

42k

48k

54k

76k

96k

Series

Mirror

Настенный

Консольный

Кассетные

блоки

4-х
поточный
(570х570)
4-х
поточный
(840x840)

2-х
поточный

1
поточный

Канальные

блоки

Низконапорный

Встраиваемый

Высоконапорный

ПСВ

Напольно-

потолочный

Потолочный

Напольный

С корпусом

Без корпуса

ВНУТРЕННИЕ БЛОКИ

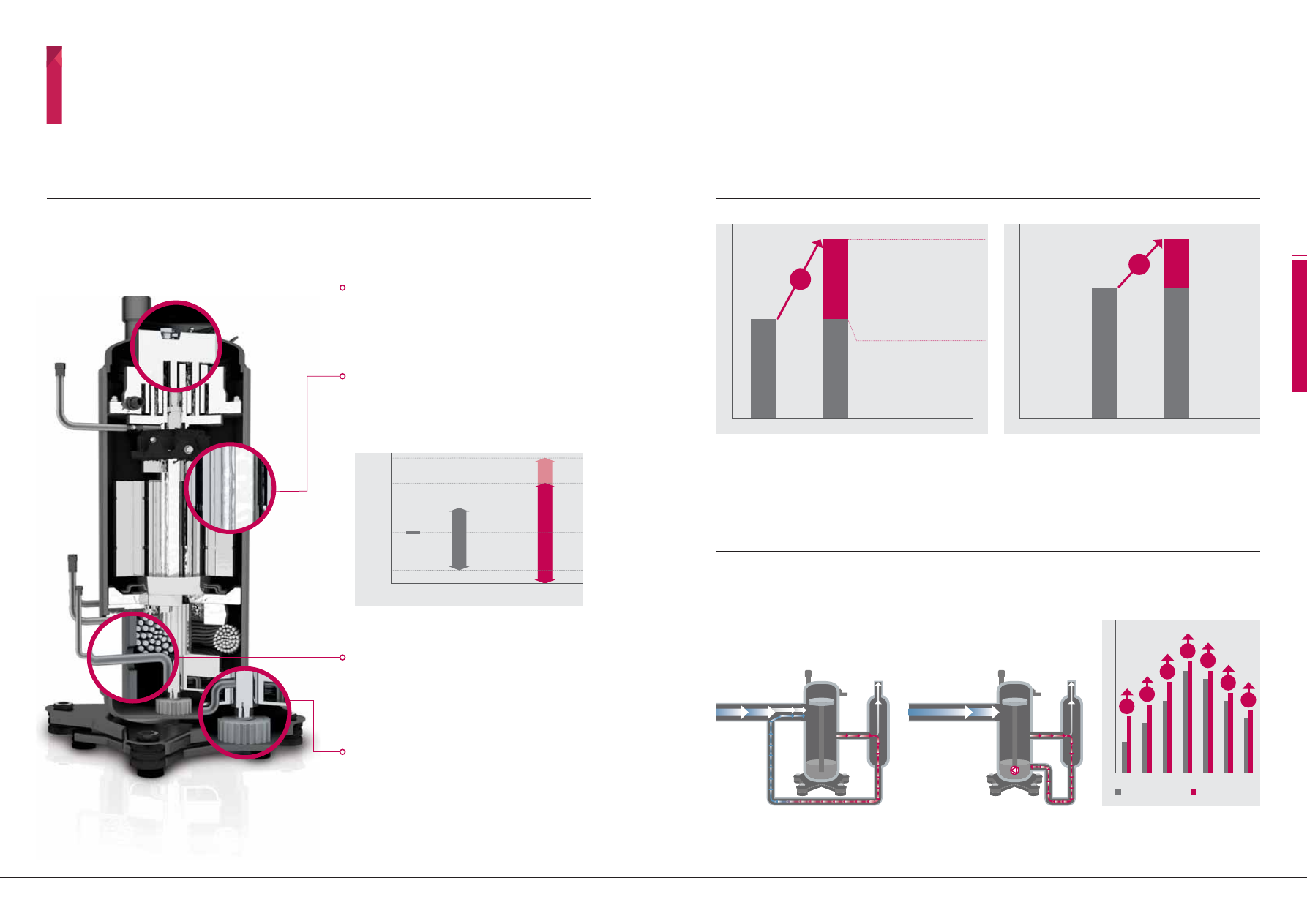

Компания LG Electronics разработала принципиально новый компрессор 4-го поколения

Новейший компрессор LG 4-го поколения

*Возможно увеличение частоты вращения до 160 Гц

Технология Vapor Injection

– Увеличение теплопроизводительности путем

двухступенчатого сжатия

– Обеспечивает высокую теплопроизводитель-

ность при низкой температуре наружного

воздуха

Диапазон частот компрессора

от 15 Гц до 150 Гц

– Быстрый выход на заданный температурный

режим

– Повышение энергоэффективности системы

– Снижение энергопотребления

HiPOR

(High Pressure Oil Return)

– Отсутствуют потери производительности при

перепуске хладагента из полости нагнетания

в полость всасывания

– Увеличение энергоэффективности

компрессора при любом режиме работы

Технология SOR (Smart Oil Return)

– Определение уровня масла в компрессоре в

реальном времени

– Возврат масла осуществляется только при

необходимости, а не по заданному циклу

Высочайшие показатели энергоэффективности

EER

COP

6.7

5.7

MULTI V IV

Конкуренты

EER

4.85

3.73

MULTI V IV

Multi V III

Частичное

использование

площади т.о.

Технология HiPoR позволяет принудительно осуществлять возврат масла непосредственно
в картер компрессора

Технология HiPOR

Традиционные VRF

Потеря производительности за

счет перепуска хладагента из

полости нагнетания в полость

всасывания компрессора

MULTI V IV

Отсутствие потерь производительно-

сти. Запатентовано.

Нет потери

Маслоотделитель

Компрессор

HiPOR

Энергоэффективность

MULTI V IV

Традиционные VRF

(Гц)

120

150

НАРУЖНЫЕ Б

ЛОКИ

HEA
T PUMP

3-е поколение

компрессоров LG

4-е поколение

компрессоров LG

Рабочий диапазон (Г

ц)

120

150

160

НОВЫЕ ТЕХНОЛОГИИ

Технологии, опережающие время

Впервые в России

Совместно с применением технологии HiPOR данная опция позволяет использовать
Multi V IV практически в любом регионе РФ в зимний период

Технология Vapor Injection

– Увеличение производительности на 27% по

сравнению с Multi V III

– Возможность работы в режиме нагрева при

температуре наружного воздуха до –25

Тн (°C)

-25

-20

-15

-10

-5

Теплопроизво

дит

ельность

Газ низкого

давления

Дополнительная

подача хладагента

(Vapor Injection Port)

Газ высокого давления

Традиционные

VRF

MULTI V IV

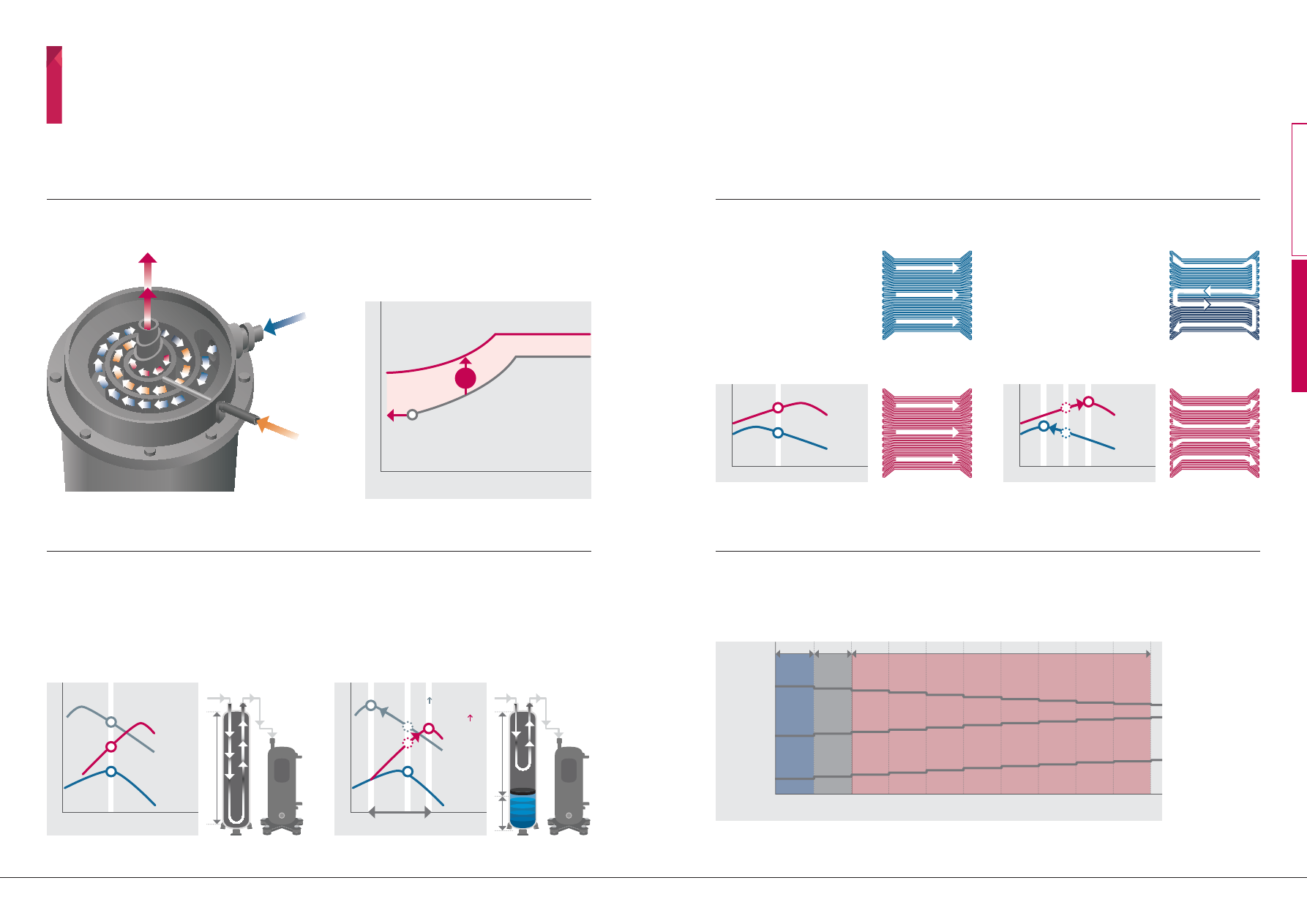

Новый принцип циркуляции фреона через т.о.
наружного блока

Данная технология позволяет реализовать многоходовых схем распределения хладагента
через теплообменник наружного блока

Традиционные VRF

Хладагент проходит через

теплообменник строго в одном

направлении. При такой схеме

поверхность теплообменника

используется недостаточно

эффективно

MULTI V IV

Направление потока хладагента

регулируется автоматически.

Происходит повышение

эффективности теплообменника

за счет более интенсивного

теплообмена с окружающей

средой

Охлаждение

Нагрев

«Компрописсная» эффективность

Максимальная эффективность

Охлаждение

Количество

секций

Нагрев

Контроль количества хладагента

Точный выбор необходимого количества хладагента в зависимости от температурных условий

Эффективность

нагрева

Эффективность

охлаждения

Традиционные VRF

Независимо от режима работы в компрессор подает-

ся постоянное количество хладагента, что ограничи-

вает энергоэффективность в каждом режиме

MULTI V IV

Отслеживание и регулирование количества хлада-

гента циркулирующего в системе в каждый момент

времени. Такое решение позволяет системе работать

с максимальной энергоэффективностью при любом

режиме работы

Fixed

Количество

хладагента (кг)

Количество

хладагента (кг)

Частичная

нагрузка

Эффективность

нагрева 3%

Частичная нагрузка 10%

«Компромиссная» энергоэффективность

Максимальная энергоэффективность

Контроль

количества

хладагента

Accumulator

Receiver

Accumulator

Контроль производительности системы

Возможность контролировать тепло и холодопроизводительность системы

– 5 ступеней контроля производительности системы

– 10 ступеней контроля производительности системы (опция)

Управление нагрузкой (IO модуль) в режиме охлаждения

Питание

Нагнетание

СОР

Ступени

НАРУЖНЫЕ Б

ЛОКИ

НОВЫЕ ТЕХНОЛОГИИ

Технологии, увеличивающие энергоэффективность

Количество

секций

Охлаждение

Нагрев

HEA
T PUMP

Эффективность

охлаждения

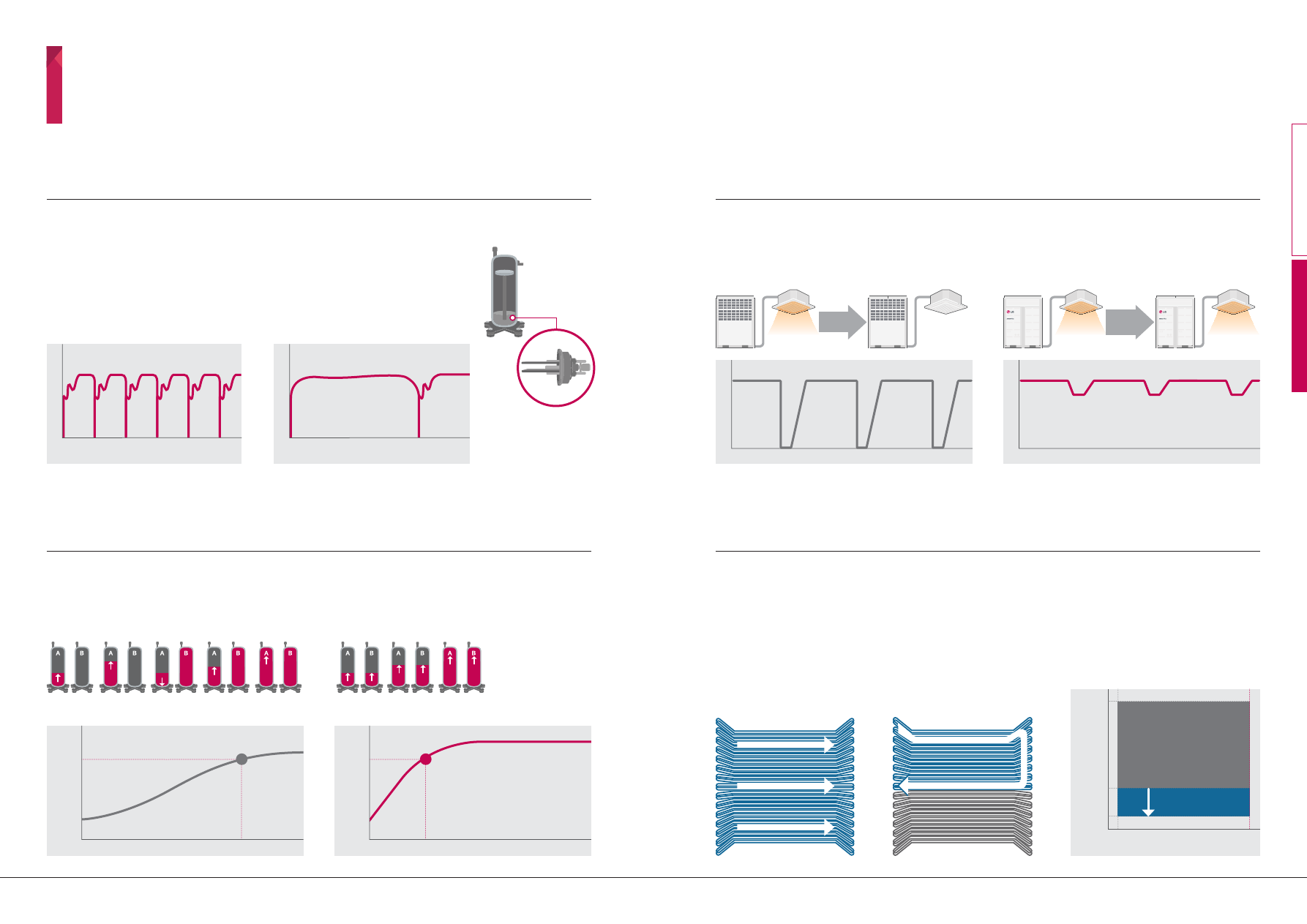

НОВЫЕ ТЕХНОЛОГИИ

Технологии, повышающие комфорт пользователей

Измененный алгоритм работы инвертора

Теперь –10°C в режиме охлаждения

Расширение температурного диапазона до -10С в режиме охлаждения позволяет использо-
вать Multi V IV для охлаждения серверных помещений в регионах с умеренным климатом

Традиционные VRF

– Поверхность теплообменника

используется полностью

MULTI V IV

– Оптимизация давления на

всасывании за счет исполь-

зования части поверхности

теплообменника, и, как след-

ствие, расширение темпера-

турного диапазона в режиме

охлаждения

Тн

(°C СТ)

Твн (

C ВТ)

43 °C

-5 °C

-10 °C

14°C

27°C

Охлаждение

НАРУЖНЫЕ Б

ЛОКИ

Функция возврата масла Smart Oil Return

Функция непрерывного нагрева

Defrosting

Operation

Part load

Defrosting

Operation

Традиционные VRF

Режим нагрева недоступен при активировании

функции размораживания теплообменника

За счет разделения теплообменника на две части и использования двух ЭРВ, в Multi V IV
появилась возможность непрерывной работы в режиме нагрева

Нагрев

Непрерывный

нагрев

Нет

Нагрева

Нагрев

MULTI V IV

Режим нагрева не останавливается

Время

Теплопроизво

дит

ельность

Теплопроизво

дит

ельность

OFF

Новейшая технология возврата масла Smart Oil Return значительно повышает надежность
работы компрессора

Традиционные VRF

– Включение возврата масла производится

строго по таймеру

– В процессе возврата масла режим нагрева

невозможен

– Низкий уровень комфорта пользователя

MULTI V IV

– Возврат масла запускается строго по сигна-

лу датчика уровня масла в компрессоре

– Более продолжительный цикл непрерыв-

ной работы системы в режиме нагрева

– Высокий уровень комфорта пользователя

Датчик уровня масла

Отслеживает количе-

ство масла в компрес-

соре и автоматически

запускает цикл воз-

врата масла

Возврат масла включается

при необходимости

Временной интервал

Теплопроизво

дит

ельность

Теплопроизво

дит

ельность

В предыдущем поколении Multi V III компрессоры с постоянным приводом запускались в
случае нехватки производительности инверторного компрессора. В Multi V IV, благодаря
использованию компрессоров только с инверторным приводом, возможен максимально
быстрый выход на рабочий режим

Традиционные VRF

1-я

ступень

1-я

ступень

2-я

ступень

2-я

ступень

3-я

ступень

3-я

ступень

4-я

ступень

5-я

ступень

MULTI V IV

Время

Темпера

тура на вых

оде из внутр.

блока (

C СТ)

11мин

Время

Темпера

тура на вых

оде из внутр.

блока (

C СТ)

4 мин

HEA
T PUMP

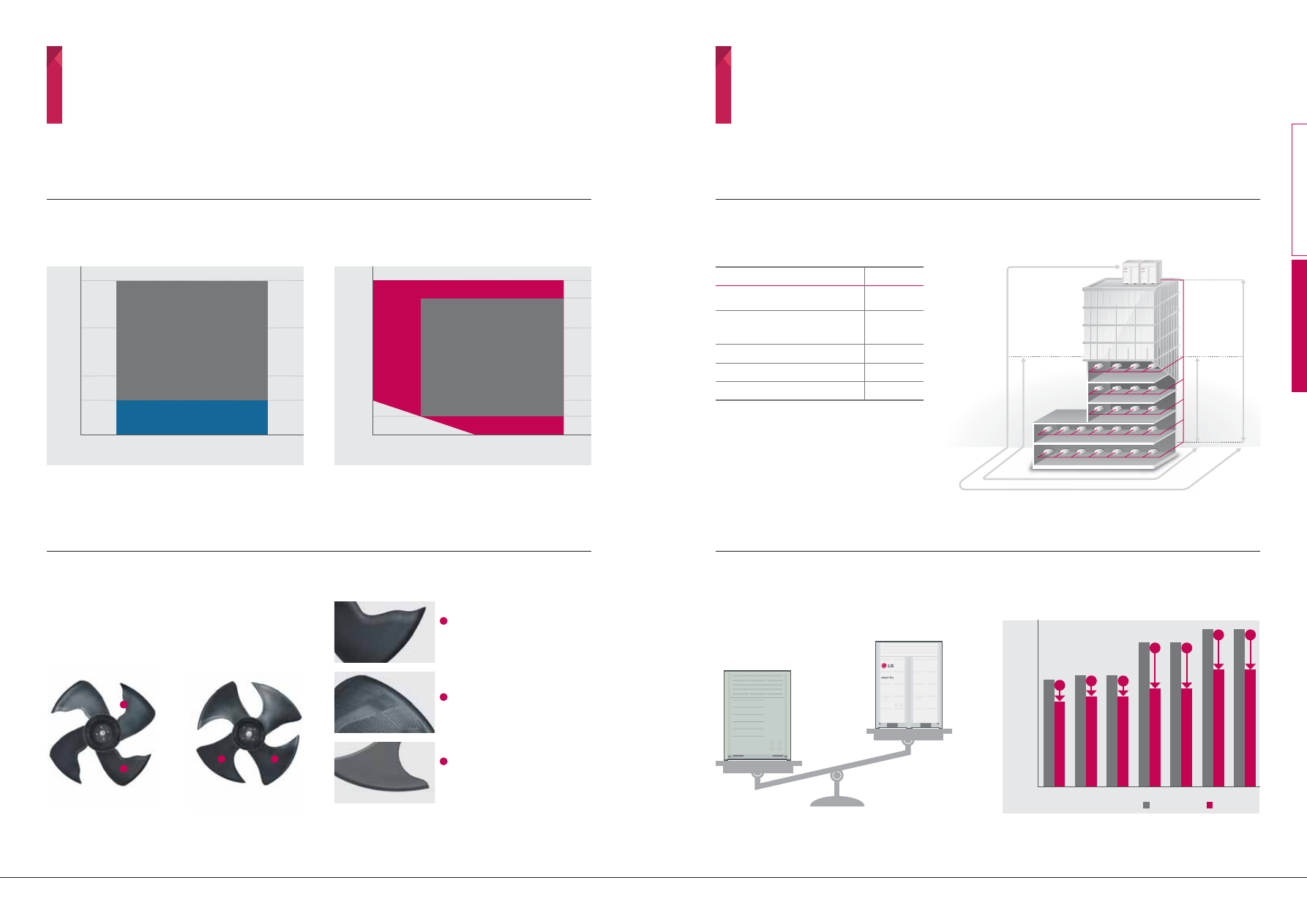

Расширенный рабочий диапазон работы

Новый вентилятор с улучшенной аэродинамикой

НИКАКИХ ОГРАНИЧЕНИЙ

Максимальные длины трасс Multi V IV Heat Pump
позволяют проектировать систему без ограничений

Невероятно легкий корпус наружных блоков

Изменения в длинах трасс

По сравнению с Multi V III в четвертом поколении перепад между внутренними блоками
может достигать до 40 м

225 м*

Длина

трубопроводов

1000 м

Общая длина

110 м

Перепад

между

НАР–ВНУТР

40 м

Height

between

IDU~IDU

90 м**

Длина после

первого

разветвителя

Общая длина

1,000 м

Длина трубопроводов**

(эквивалентная длина*)

200 м**

(225 м*)

Длина после первого

разветвителя (при

определенных условиях**)

40 м

(90 м**)

Перепад между НАР–ВНУТР

110 м

Перепад ВНУТР–ВНУТР

40 м

Перепад между НАР–НАР

5 м

* Эквивалентная длина трубопроводов
** Необходимо выполнение всех четырех условий

для увеличения до 90м. См. технический каталог
на www.lgaircon.ru в разделе Документация ->
Мультизональные VRF системы -> Технические
каталоги

НАРУЖНЫЕ Б

ЛОКИ

-25

С В РЕЖИМЕ НАГРЕВА

Расширенный рабочий диапазон работы Multi V IV

позволяет использовать систему 365 дней в году

Расширение температурного диапазона позволяет использовать Multi V IV практически в
любых климатических условиях в течение всего года.

Нагрев

Охлаждение

Тн

(

C СТ)

Тн

(

C СТ)

-10

-25

-20

-15

15,5

Твн (

C ВТ)

Твн (

C ВТ)

C 15

-5

Multi V III

MULTI V IV

Multi V III

Новый аэродинамический вентилятор Cannon имеет улучшенные характеристики, а также
сниженный уровень шума

8~12HP

14~20HP

Новая конструкция вентилятора

Максимум воздуха и эффективности, минимум

шума.

Специальная конструкция,

снижающая уровень шума

Насечки для разделения

воздушных потоков

Улучшенная обтекаемость

повышает аэродинамические

характеристики

Вес наружных блоков в среднем на 30% легче, чем у большинства конкурентов,

представленных на рынке VRF систем

– Снижена нагрузка на крышу
– Более простой монтаж и

транспортировка

* Модель 20НР

280 кг

MULTI V IV

398 кг

Company B

Multi V III vs Multi V IV

Вес (кг)

100

150

200

250

300

350

400

8HP

261

202

10HP

268

208

12HP

268

208

14HP

364

245

16HP

364

245

18HP

398

280

20HP

398

280

MULTI V IV

Конкуренты

HEA
T PUMP

LG Бытовые, мульти сплит и полупромышленные системы кондиционирования. Каталоги продукции (2015-2011 год) - часть 22
