115

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию оборудования без предварительного уведомления

Холодильные камеры С ПЕРЕГОРОДКАМИ

Камеры холодильные с перегородками применяются

в том случае, когда в одном объеме необходимо

хранить разные виды продуктов, а иногда и

поддерживать различные температурные режимы.

Для этого каждый отсек камеры с перегородкой

оборудуется отдельной холодильной машиной

и дверным блоком.

Применение такого рода камеры могут найти

в различного вида автозаправочных пунктах,

продовольственных рынках и торговых комплексах.

Они позволяют значительно сэкономить в начальных

инвестициях на организацию торгового пространства

и мест хранения, сократить затраты на обслуживание

и эксплуатацию.

Наиболее рациональным способом крепления

панелей перегородки является способ сборки

перегородки в камерах при помощи специальной Т-

образной стеновой панели, имеющей со всех сторон

ПВХ-профиль.

ХОЛОДИЛЬНЫЕ КАМЕРЫ

POLAIR Professionale

ХО

ЛО

ДИЛЬНЫЕ КАМЕРЫ

Т-образная панель

Та сторона панели, к которой присоединяются панели

перегородки, обращена внутрь камеры. Сборка

перегородки и соединение ее со стеновыми панелями

камеры осуществляется методом «шип-паз».

Использование Т-образной стеновой панели позволяет:

• исключить применение уголков для крепления перегородки

в камерах;

• улучшить дизайн;

• снизить время на сборку камеры.

116

ХОЛОДИЛЬНЫЕ КАМЕРЫ

POLAIR Professionale

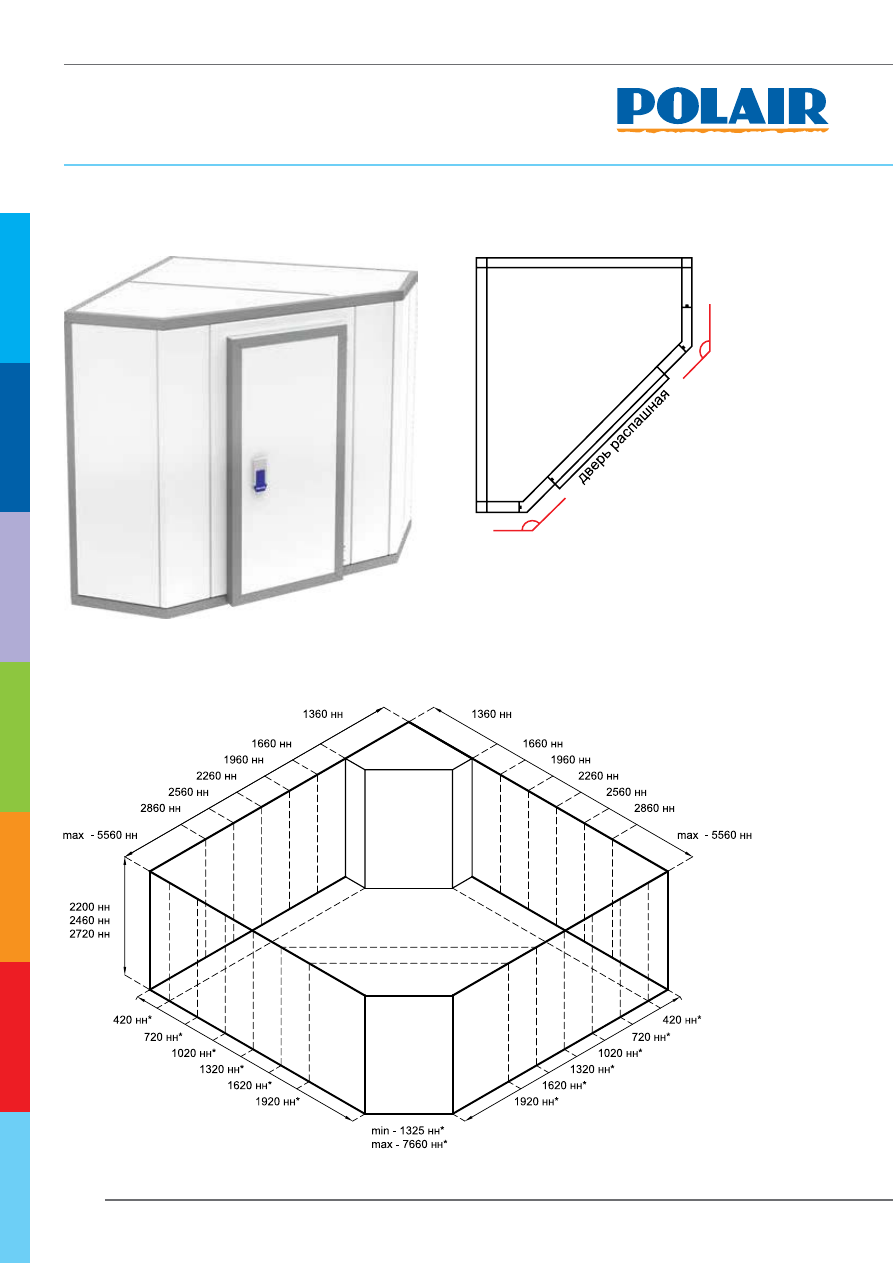

Холодильные камеры POLAIR  Professionale УГЛОВЫЕ (угол 135)

Угловое соединение стеновых панелей происходит за счет применения симметричных панелей, выполненных с углом

соответствующего размера и устанавливаемых вместо угловых стоек. В подобных камерах часто применяют, наряду с

универсальными дверными блоками, и стеклянные дверные блоки.

1

35

°

1

35

°





max - 4620*







max - 4620*



Холодильные камеры POLAIR с установкой панелей

под углом 135 градусов удобно размещать в небольших

торговых помещениях с целью рационального

использования ограниченного пространства.

117

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию оборудования без предварительного уведомления

ХОЛОДИЛЬНЫЕ КАМЕРЫ

POLAIR Professionale

ХО

ЛО

ДИЛЬНЫЕ КАМЕРЫ

Холодильные камеры СО СТЕКЛОМ

Камеры модульные со стеклом предназначены для

хранения и демонстрации цветочной продукции,

напитков и других продуктов. Рекомендуемый

температурный режим +2…+10°С.

По расположению стеклянных модулей

предусмотрены следующие варианты исполнений:

- стеклянные модули без дверного блока установлены

по одной из сторон камеры;

- стеклянные модули  с дверным блоком (одно- или

двустворчатым) установлены по одной стороне

камеры;

- стеклянные модули без дверей установлены по двум

смежным сторонам камеры;

- стеклянные модули с дверным блоком (одно- или

двустворчатым) установлены по двум смежным

сторонам камеры.

Стеклянные дверные блоки оснащены врезными

замками.

Исполнение 1.

Cтеклянный блок установлен

по одной из сторон,

дверь универсальная

распашная

по смежной стороне.

Исполнение 2.

Cтеклянный блок

с одностворчатой

дверью

установлен

по одной стороне

камеры.

Исполнение 3.

Cтеклянный блок установлен

по двум смежным сторонам,

дверь одностворчатая

по одной из сторон.

Исполнение 4.

Cтеклянный блок установлен

по двум смежным сторонам,

дверь двустворчатая

по одной из сторон.

118

ХОЛОДИЛЬНЫЕ КАМЕРЫ

POLAIR Professionale

Cтеклянные фронты представляют собой распашные либо откатные двери из закаленного стекла,

встроенные в металлическую раму и устанавливаемые в проем холодильной камеры. Холодильные

камеры со стеклянным фронтом широко используются как альтернатива традиционным

холодильным витринам и горкам.

Использование камер со стеклянным фронтом позволяет значительно сэкономить

на начальных инвестициях на организацию торгового пространства

и мест хранения товара, а также сократить затраты на эксплуатацию

и обслуживание торгового оборудования.

Стеклянные фронты торговой марки  FROSTECO

серии Х5 и Х7 предназначены для камер

с температурным режимом от -2 до +12 градусов.

Камеры со стеклянным фронтом позволяют:

• повысить эффективность использования торговых

площадей;

• обеспечить наилучший обзор продукции;

• снизить затраты на электроэнергию, аренду торговых

площадей, «порчу» товара;

• создавать привлекательный дизайн  торгового зала;

• осуществлять неоднократную сборку-разборку

камеры;

• повысить удобство и сократить время  выкладки

товара.

Стеклянные фронты серии Х5

- тип дверей – распашные;

- количество дверей в раме от 1 до 6;

- стеклопакет однокамерный (для

среднетемпературного режима) толщиной 24 мм;

- стеклянные створки обрамлены рамой из

анодированного алюминия. Ширина рамы 33 мм;

- ручка из алюминиевого профиля по всей высоте

створки;

- вертикальная подсветка каждой двери;

- петли с торсионным механизмом;

- система автоматической фиксации открытой двери.

119

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию оборудования без предварительного уведомления

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

 POLAIR Professionale

ХО

ЛО

ДИЛЬНЫЕ КАМЕРЫ

ХО

ЛО

ДИЛЬНЫЕ КАМЕРЫ

Серии Х5 и Х7 стеклянных фронтов имеют 2 стандартные высоты модуля – 1640 мм и 1840 мм

Размер проемов под стеклянный фронт для холодильных камер

Кол-во дверей в

раме

Ширина рамы,

мм

Ширина двери,

мм

Высота двери,

мм

Кол-во дверей в

раме

Ширина рамы,

мм

Ширина

двери, мм

Высота двери,

мм

Высота рамы 1640 мм

Высота рамы 1840 мм

1

802

760

1595

1

802

760

1795

2

1576

760

1595

2

1576

760

1795

3

2350

760

1595

3

2350

760

1795

4

3124

760

1595

4

3124

760

1795

5

3898

760

1595

5

3898

760

1795

6

4672

760

1595

6

4672

760

1795

Стеклянные фронты серии Х7

- тип дверей – распашные;

- количество дверей в раме от 1 до 6;

- стеклопакет однокамерный (для

среднетемпературного режима) толщиной 24 мм;

- стандартные высоты модулей 1640 мм и 1840 мм;

- ширина дверного полотна 760 мм;

- конструкция профиля двери обеспечивает

идеальный обзор продукта;

- обработка стекла шелкографической печатью;

- петли с торсионным механизмом;

- система автоматической фиксации открытой двери;

- встроенная вертикальная подсветка;

- обогрев рамы.

Схема размещения стеллажей в камере

Камеры со стеклянным фронтом могут комплектоваться гравитационными сталлажами.

120

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

РАСШИРИТЕЛЬНЫЕ ПОЯСА

Расширительные пояса

Дополнительное преимущество холодильных камер POLAIR  – наличие так называемых расширительных поясов –

наборов панелей, позволяющих увеличивать размеры уже эксплуатируемых камер.

Расширительные пояса состоят из стеновых, потолочной панелей и панели пола.

Они позволяют быстро и с минимальными затратами изменить размеры имеющейся камеры.

Пример применения расширительных поясов для КХН-6,61

Исходная камера

С поясом  300 мм

С поясом 600 мм

С поясом 900 мм

С поясом 1200 мм

КХН-6,61

КХН-7,71

КХН-8,81

КХН-9,91

КХН-11,02

1960х1960

1960х2260

1960х2560

1960х2860

1960х3160

Расширительные пояса устанавливаются в середину камеры.

Необходимо проследить, чтобы стыки панелей на потолке и полу не совпадали со стыками стеновых панелей.

Расширительные пояса – простое и экономичное решение проблемы увеличения объемов хранения.

Для дистрибьюторов POLAIR расширительные пояса удобны еще и тем, что позволяют расширить ассортимент камер,

имеющихся  на складах.

1

9

6

0

3

16

0

12

00

121

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию оборудования без предварительного уведомления

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

ДВЕРНЫЕ БЛОКИ

Дверные блоки для холодильных камер POLAIR

Ходильные камеры POLAIR выполняются с различными  дверными блоками

.

Двери, как и панели камер, имеют трехслойную сэндвич-конструкцию, окантованы ударопрочным ПВХ-профилем и

комплектуются фурнитурой итальянской фирмы МТН. Толщина дверей 80 мм.

Толщина панелей дверного проема соответствует толщине стеновых панелей камеры – 80 мм или 100 мм.

Все необходимые для установки дверей детали входят в комплект поставки.

В камерах с предусмотренным световым проемом размером 1200х1850 мм возможна установка контейнерной или

откатной двери.

В низкотемпературных камерах по периметру двери проложен ПЭН, препятствующий ее примерзанию (опция,

приобретается отдельно).

Дверные блоки с дверьми можно приобрести отдельно от холодильных камер.

Таблицы подбора дверного блока

Распашная

Контейнерная

Откатная

Габариты  двери

Ширина, мм

954

1350

1437

Высота, мм

2000

2000

2000

Световой проем

Ширина, мм

800

1200

1200

Высота, мм

1850

1850

1850

Дверной блок  с распашной дверью



применяется в средне- и низкотемпературных

камерах любых объемов для прохода персонала и

провоза небольших тележек.

• Состоит из панели дверного проема и самой

двери.

• Дверь оснащена ручкой со встроенным замком,

который запирается снаружи и имеет устройство

аварийного открытия изнутри.

• Конструкция дверных петель обеспечивает

автоматическое закрытие двери под собственным

весом благодаря наличию эксцентриковой втулки

и позволяет устанавливать дверь как с левой, так

и с правой стороны.

• Дверной проем комплектуется стальной

пороговой накладкой.

В стандартную комплектацию входят:

• панель дверного проема;

• дверь с уплотнением;

• комплект петель и ручки с замком.

Размер светового проема: 800х1850 мм.

Дверной блок изготавливается в трех вариантах по высоте: 2040 мм, 2300 мм и 2560 мм.

1200

954

2040 (или 2560)

2000

ХО

ЛО

ДИЛЬНЫЕ КАМЕРЫ

122

Дверной блок с контейнерной дверью



Представляет собой дверной блок с распашной

дверью большего размера – для провоза тележек

и проноса крупногабаритных грузов. Используется

в средне- и низкотемпературных камерах.

• Контейнерная дверь устанавливается на

металлический каркас, состоящий из двух стоек и

перекладины, закрепленных на боковых панелях и

арке с внутренней стороны камеры.

• Конструкция контейнерной двери аналогично

распашной позволяет устанавливать ее как с

правой, так и с левой стороны.

• Минимальная длина стены камеры, на которой

устанавливается блок с контейнерной дверью,

1960 мм.

В стандартную комплектацию входят:

• две боковые панели  дверного проема с

закладными элементами для навески двери и

установки замка;

• панель-арка, размер которой зависит от высоты

камеры;

• дверь с уплотнением;

• пандус для закатывания тележек;

• комплект деталей для монтажа (2 стойки,

перекладина, метизы, ручка с замком).

Размеры дверного блока определяются шириной

боковых панелей: 300, 600, 900, 1200 мм.

Пример: при ширине боковых панелей 600 мм

размер дверного блока составит:

600 мм + 1200 мм + 600 мм = 2400 мм

Световой проем: 1200х1850 мм

Размер двери: 1354х2000 мм

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

ДВЕРНЫЕ БЛОКИ

1200

1354

2000

2040, 2300, 2560
