Климатическая, холодильная и отопительная техника. Каталоги продукции (2011-2022 год) - часть 17

Вид в разрезе

Тип 22~90

Тип 106~160

256

319

124

187

840

480

180

160

421

(411)

130

167

480

160

118

130

115

167

345

840

514

950

515

950

271

33.5

121

145

Менее 300

Менее 670

Менее 850

162

113

860~910

(размеры потолочного отверстия)

860

~910

(размеры потолочного отверстия)

786

(расстояние между

подвесными болтами)

745

(расстояние между подвесными болтами)

Менее 35

Проплавленное

отверстие 4 -

Проплавленное

отверстие 4 -

Отверстие для подсоединения

воздуховыпускного канала (

150)

Отверстие для подсоединения

воздухозаборного канала (

100)

Отвод конденсата

Отрегулируйте длину подвесного болта так, чтобы зазор до нижней поверхности потолка составил 30 мм или больше (18 мм или более от нижней поверхности корпуса),
как показано на рис. Если подвесной болт окажется слишком длинным, он будет задевает поверхность потолочной панели и сделает установку невозможной.

размеры: мм

Модель

S-22 МU1E51

S-28 МU1E51

S-36 МU1E51

S-45 МU1E51

S-56 МU1E51

S-60 МU1E51

S-73 МU1E51

S-90 МU1E51

S-106 МU1E51

S-140 МU1E51

S-160 МU1E51

Источник питания

220/230/240 В, 1-фазный - 50,60 Гц

220/230/240 В, 1-фазный - 50 Гц

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

6,0

7,3

9,0

10,6

14,0

16,0

BTU/ч

7 500

9 600

12 300

15 400

19 100

20 500

24 900

30 700

36 200

47 800

54 600

Теплопроизводительность

кВт

2,5

3,2

4,2

5,0

6,3

7,10

8,0

10,00

11,4

16,0

18,0

BTU/ч

8 500

10 900

14 300

17 100

21,500

24 200

27 300

34 100

38 900

54 600

61 400

Входная
мощность

Охлаждение

кВт

0,020/0,020/0,020

0,025/0,025/0,025

0,035/0,035/0,035

0,040/0,040/0,040

0,095/0,095/0,095

0,100/0,100/0,100

0,115/0,115/0,115

Обогрев

кВт

0,020/0,020/0,020

0,025/0,025/0,025

0,035/0,035/0,035

0,040/0,040/0,040

0,085/0,085/0,085

0,100/0,100/0,100

0,105/0,105/0,105

Рабочий ток

Охлаждение

0,19/0,19/0,18

0,19/0,19/0,19

0,22/0,22/0,21

0,32/0,31/0,30

0,36/0,33/0,32

0,39/0,36/0,35

0,73/0,71/0,71

0,77/0,76/0,73

0,90/0,89/0,87

Обогрев

0,17/0,17/0,16

0,17/0,17/0,17

0,20/0,20/0,19

0,30/0,30/0,29

0,35/0,32/0,31

0,37/0,34/0,33

0,85/0,85/0,85

0,75/0,73/0,73

0,83/0,80/0,79

Вентилятор

Тип

Турбовентилятор

Скорость
воздушного потока
(H/M/L)

/ч

840/720/660

900/780/720

960/810/720

1,260/1,020/840

1,320/1,020/840

1,380/1,140/900

1,980/1,620/1,260

2,100/1,680/1,320

2,160/1,740/1,380

Выходная
мощность
двигателя

кВт

0,06

0,09

Уровень мощности звука (H/M/L)

дБ

45/46/47

45/46/48

45/47/50

46/49/53

46/49/54

49/52/55

51/55/61

51/55/62

53/56/63

Звуковое давление (H/M/L)

дБ(A)

28/29/30

28/29/31

28/30/33

29/32/36

29/32/37

32/35/38

34/38/44

35/39/45

38/40/46

Габаритные
размеры

В х Ш х Г

мм

256+(33,5) x 840 (950) x 840 (950)

319+(33,5) x 840 (950) x 840 (950)

Соедини-
тельные
трубы

Жидкостная труба

мм (дюймы)

6,35 (1/4”)

9,52 (3/8”)

Газовая труба

мм (дюймы)

12,7 (1/2”)

15,88 (5/8”)

Дренажная труба

VP-25

Вес Нетто (панель)

кг

23 (+4)

24 (+4)

27 (+4)

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C СB / 19°C WB

20°С DB

Температура воздуха вне помещения

35°C ДБ / 24°C WB

7°С DB / 6°С WB

Технические характеристики могут быть изменены без предварительного
уведомления.

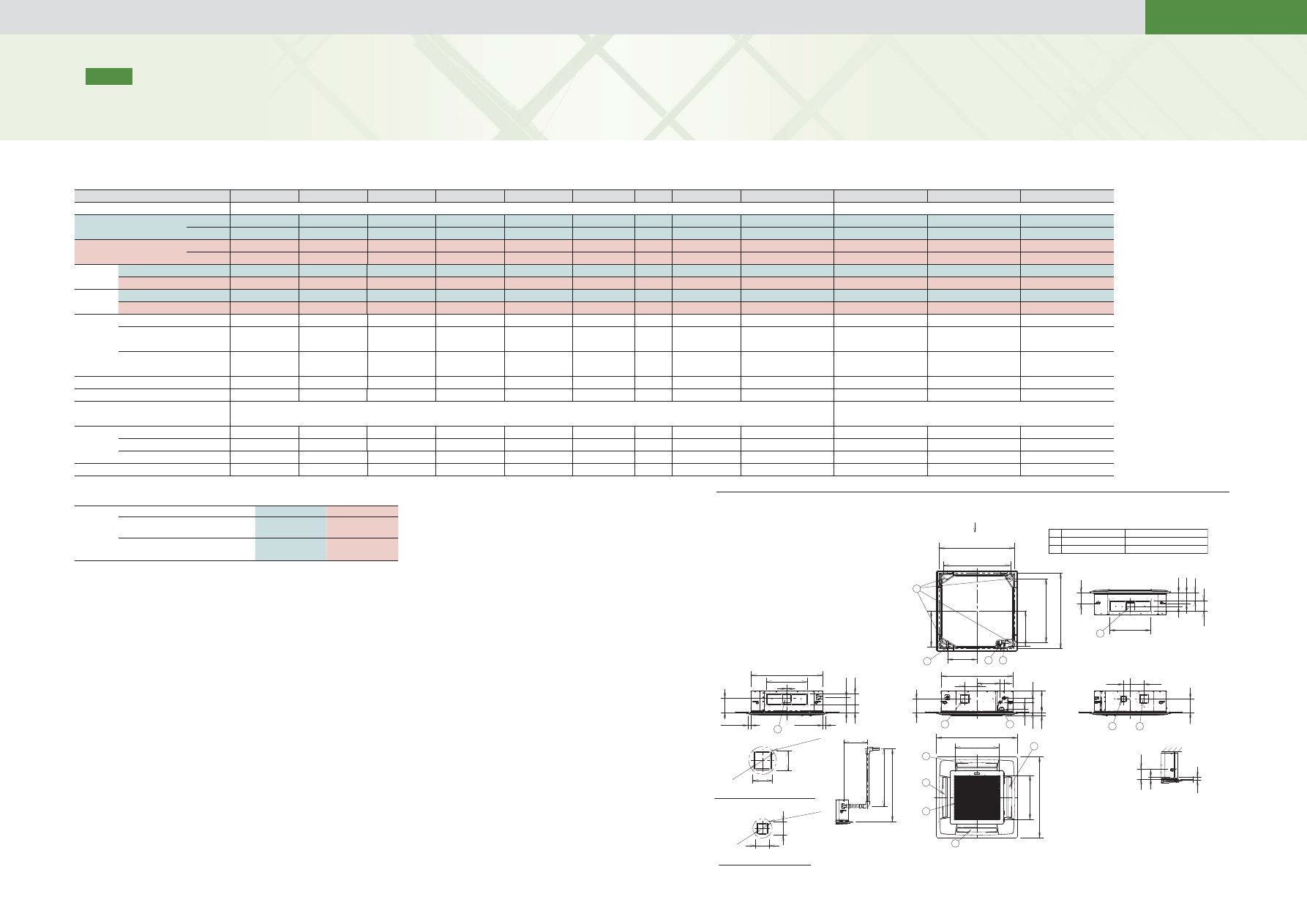

Кассетные 4-поточные

ТИП

*1: Необходим комплект воздухозаборника.
Размер фильтра: 520 x 520 x 16

Тип U1 / кассетные 4-поточные
Установочные размеры

1 Воздухозаборная решетка
2 Воздуховыпускное отверстие
3 Контур хладагента (жидкостные трубы)
Тип 22-56:

6,35(с раструбом), тип 60-160:

9,52 (с раструбом)

4 Контур хладагента (газовые трубы)
Тип 22-56:

12,7 (с раструбом), тип 60-160:

15,88 (с раструбом)

5 Сливной патрубок VP25 (внешний диаметр

32)

6 Вход питания
7 Воздуховыпускной канал (150)
8 Отверстие под подвесной болт (4-12 x 30, щелевое)
9 Отверстие для подсоединения воздухозаборного канала (100)*

Внутренний блок / Тип U1

Модель

S-22 МY2E5

S-28 МY2E5

S-36 МY2E5

S-45 МY2E5

S-56 МY2E5

Источник питания

220/230/240 В, 1-фазный - 50, 60 Гц

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

BTU/ч

7 500

9 600

12 000

19 000

Теплопроизводительность

кВт

2,5

3,2

4,2

5,0

6,3

BTU/ч

8 500

11 000

14 000

17 000

21 000

Входная
мощность

Охлаждение

кВт

0,035

0,040

0,045

Обогрев

кВт

0,035

0,040

0,045

Running a
мperes

Охлаждение

Обогрев

Вентилятор

мotor

Тип

Airflow rate (H/ м/L)

м /h

Output

кВ

Power sound level (H/ м/L)

дБ(A)

Sound pressure sound (H/ м/L)

дБ(A)

Габаритные
размеры

(В хШ х Г)

мм

260 x 575 x 575

Соедини-
тельные
трубы

Жидкостная труба

мм (дюймы)

6,35 (1/4”)

Газовая труба

мм (дюймы)

12,7 (1/2”)

Дренажная труба

VP-20

Вес Нетто

кг

Указанные в скобках () внешние габариты и вес нетто действительны для
опциональной потолочной панели. Технические характеристики могут быть
изменены без предварительного уведомления.

Технические особенности

Тип Y2 / Кассетные 4-поточные
Установочные размеры

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха
внутри помещения

27°C DB / 19°C WB

20°С DB

Температура воздуха
вне помещения

35°C DB / 24°С WB

7°С DB / 6°С WB

530 (расстояние между подвесными болтами)

650 (размеры потолочного отверстия)

530 (рас

ст

ояние ме

жду по

двесными бо

лт

ами)

650 (размеры по

то

лочног

о о

тверс

тия)

Воздухозаборное

отверстие

Жидкостная труба Дренажная труба

Газовая труба

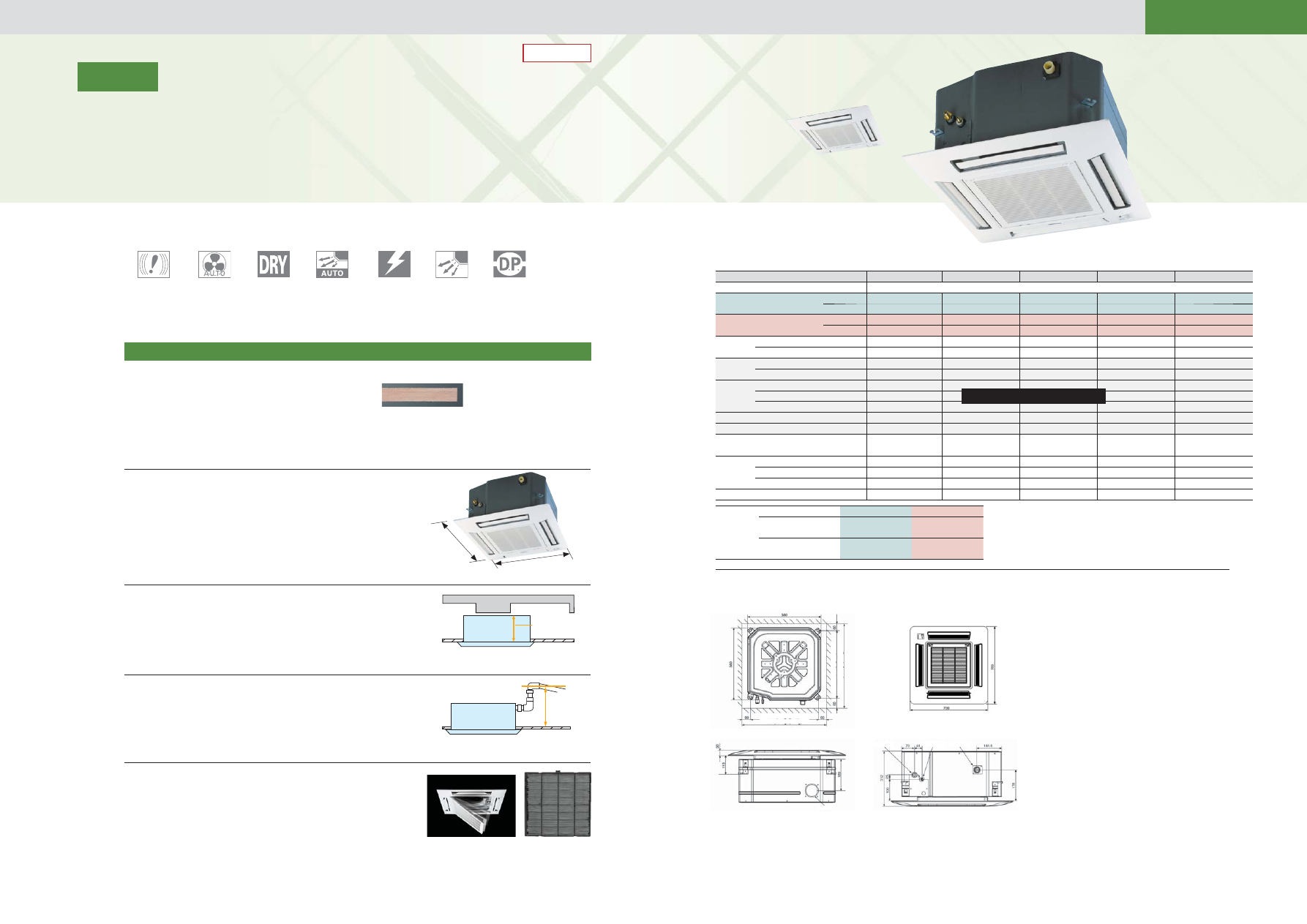

Мини-кассетные блоки для полускрытой установки

Мини-кассетные 4-поточные

Внутренние блоки типа Y2, разработанные под стандартный размер промежутков потолочной решетки 60 х 60 см
и не требующие переделки каркаса потолка, идеально подходят для небольших коммерческих инсталляций
и проектов модернизации. Кроме того, повышенная эффективность делает это устройство одним из наиболее
продвинутых инженерных решений в отрасли.

ТИП

Внутренний

блок

260 мм

750 мм

Внутренний

блок

700 мм

• Мини-кассетный блок умещается в нишу потолочной

решётки 60 х 60 см

• Противоплесневые и антибактериальные моющиеся

фильтры

• Мощный дренажный насос допускает подъем

дренажной трубы на 750 мм

• Вентиляторные двигатели постоянного тока с

регулируемой скоростью и новые теплообменники
обеспечивают рациональное энергопотребление

• Фильтр SUPER alleru-buster (приобретается

отдельно)

CZ-SA13P

Замена через каждые 3 года

Компактные размеры панели (70 х 70 см) позволяют
установить ее даже в небольшой комнате с ограниченным
пространством монтажа. Необходимая установочная ниша
в потолке - 65 х 65 см.

Благодаря высоте корпуса всего 260 мм этот внутренний блок
может быть установлен даже в ограниченном пространстве.

Встроенный насос позволяет поднять дренажную трубу
на 750 мм над основанием внутреннего блока.

Для большей эффективности рекомендуем чистить
воздушный фильтр через каждые 1,5 месяца.

Компактная конструкция позволяет экономить место!

Легче, тоньше и проще в установке

Высота подъема дренажной трубы - до 750 мм
над уровнем потолка

Долговечный противоплесневый
воздушный фильтр

НОВИНКА

ИНФОРМАЦИЯ ОЖИДАЕТСЯ

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Интелектуальное

автоматическое

управление

заслонкой

Автоматический

перезапуск при

сбое питания

Веерное

распределение

воздушного

потока

Встроенный

дренажный

насос

Внутренний блок / Тип Y2

51 x 700 x 700 мм

(В х Ш х Г)

CZ-KPY3

ПАНЕЛЬ

(размеры потолочной ниши)

(р

асстояние между

по

двесными бо

лт

ами)

Менее 25

A view

Центр
панели

(расстояние между
подвесными болтами)

(р

азмеры пото

ло

чной ниши)

1 Воздухозаборная решетка
2 Воздуховыпускное отверстие
3 Контур хладагента (жидкостные трубы)
Тип 22-56: 6,35(с раструбом)
4 Контур хладагента (газовые трубы)
Тип 22-56: 12,7 (с раструбом)
5 Сливной патрубок VP20
(внешний диаметр 26)
6 Вход питания
7 Отверстия под подвесные болты
(4-12 x 30, щелевые)
8 Порт для подсоединения воздухозаборного
канала (100)*1

Отрегулируйте длину
подвесного болта так, чтобы
зазор до нижней поверхности
потолка составил 30 мм или
больше (17 мм или более
от нижней поверхности
корпуса), как показано
на рис. Если подвесной болт
окажется слишком длинным,
он будет задевает поверхность
потолочной панели и сделает
установку невозможной.

Размеры: мм

Модель

S-22 МY1E5

S-28 МY1E5

S-36 МY1E5

S-45 МY1E5

S-56 МY1E5

Источник питания

220/230/240 В, 1-фазный - 50,60 Гц

Холодопроизводительность

кВт

2,2

2,8

3,6

4,7

5,6

BTU/ч

7 500

9 600

12 000

15 000

19 000

Теплопроизводительность

кВт

2,5

3,2

4,2

5,0

6,3

BTU/ч

8 500

11 000

14 000

17 000

21 000

Входная
мощность

Охлаждение

кВт

0,024/0,025/0,025

0,026/0,027/0,027

0,030/0,031/0,031

0,037/0,038/0,038

Обогрев

кВт

0,014/0,015/0,015

0,017/0,017/0,018

0,020/0,021/0,021

0,029/0,029/0,029

Сила тока

Охлаждение

0,16/0,16/0,15

0,18/0,18/0,17

0,21/0,21/0,20

0,29/0,29/0,28

Обогрев

0,13/0,13/0,12

0,15/0,15/0,14

0,18/0,18/0,17

0,26/0,26/0,25

Вентилятор

Тип

Центробежный

Центробежный Центробежный Центробежный Центробежный

Скорость
воздушного потока
(H/M/L)

м/ч

480/420/360

540/480/420

640/510/450

750/630/540

Выходная мощность кВт

0,030

Уровень мощности звука (H/M/L) дБ(A)

41/38/36

43/40/37

47/43/39

52/48/44

Звуковое давление (H/M/L)

дБ(A)

30/27/25

32/29/26

36/32/28

41/37/33

Габаритные
размеры

В х Ш х Г

мм

283 x 575 (625) x 575 (625)

Соедини-
тельные
трубы

Жидкостная труба

мм (дюймы)

6,35 (1/4”)

Газовая труба

мм (дюймы)

12,7 (1/2”)

Дренажная труба

VP-20

Вес Нетто

кг

16 (+2,4)

Указанные в скобках () внешние габариты и вес нетто
действительны для опциональной потолочной панели.
Технические характеристики могут быть изменены без
предварительного уведомления.

283 мм

Высота подъема
дренажной трубы
до 850 мм над
уровнем потолка

До 300 мм

До 850 мм

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Интелектуальное

автоматическое

управление

заслонкой

Автоматический

перезапуск при

сбое питания

Веерное

распределение

воздушного

потока

Встроенный

дренажный

насос

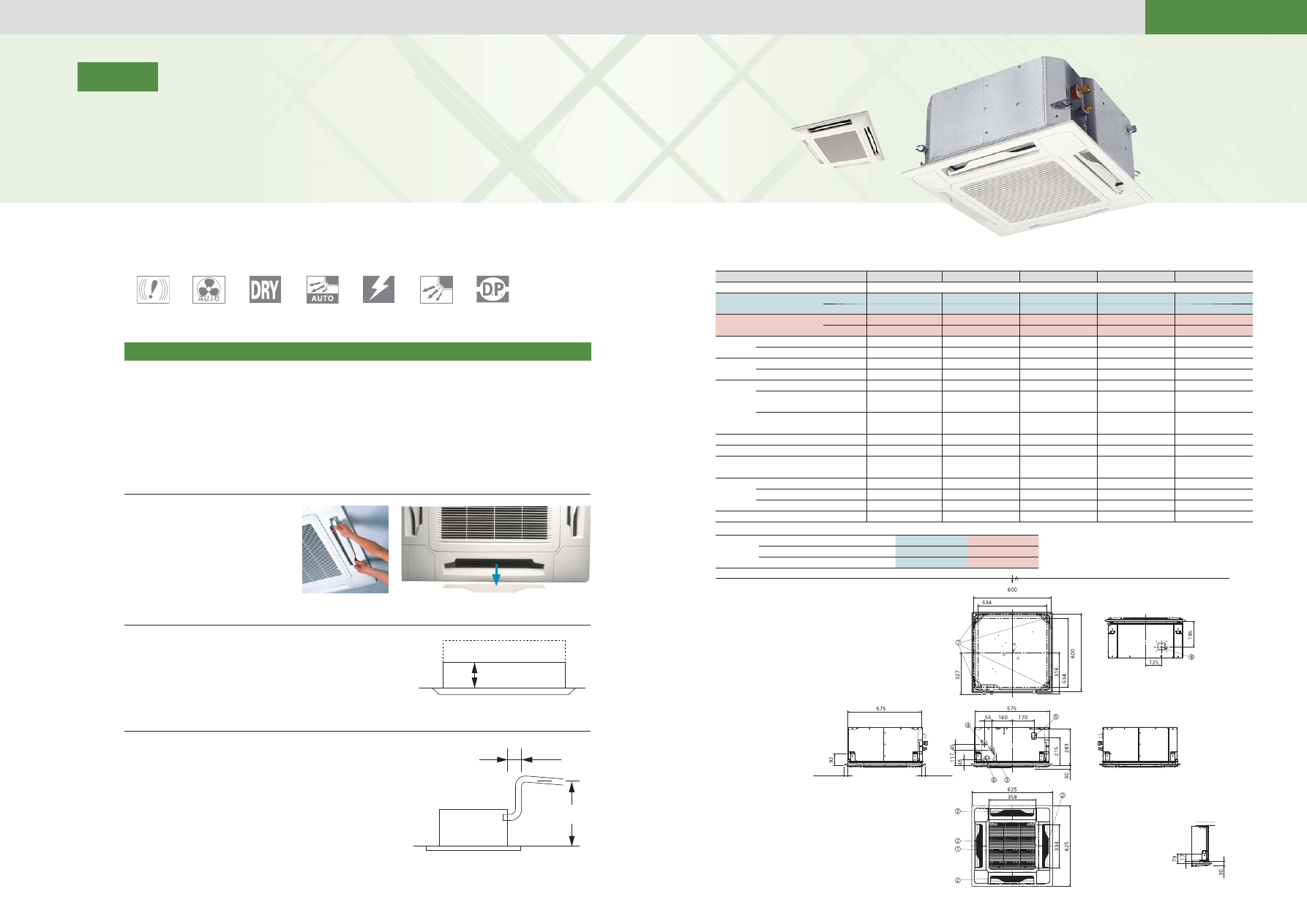

Мини-кассетные блоки для полускрытого монтажа

Мини-кассетные 4-поточные

Внутренние блоки типа Y1, разработанные под стандартный размер промежутков потолочной решетки 60 х 60 см
и не требующие переделки каркаса потолка, идеально подходят для небольших коммерческих инсталляций и
проектов модернизации. Кроме того, повышенная эффективность делает их одними из самых технологичных
решений в отрасли.

• Мини-кассетный блок умещается в стандартную

нишу потолочной решётки 60 х 60 см

•  Приток свежего воздуха
•  Разнонаправленный воздушный поток
•  Противоплесневые и антибактериальные моющиеся

фильтры

• Мощный дренажный насос позволяет поднять

дренажную трубу на 850 мм

• Турбовентилятор и теплообменник улучшенной

конструкции

• Вентиляторный двигатель постоянного тока

с переменной скоростью вращения и новые
теплообменники для рационального
энергопотребления

• Дополнительная приточная вентиляционная камера

CZ-ATU2

Технические особенности

Заслонку можно легко снять
и промыть водой.

Легкий вес и высота корпуса всего 283 мм
позволяют установить этот внутренний блок
даже в узком пространстве под потолком.

Встроенный дренажный насос обеспечивает
гибкость инсталляции и позволяет поднять
дренажную трубу на 850 мм. Допускается
большая длина трубопровода.

Воздушная заслонка
специальной конструкции

Еще легче, тоньше и проще в установке!

Высота подъема дренажной трубы -
до 850 мм над уровнем потолка

ТИП Y1/ КАССЕТНЫЕ 4-ПОТОЧНЫЕ

Установочные размеры

CZ-KPY2

ПАНЕЛЬ

ТИП

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C DB / 19°C WB

20°С DB

Температура воздуха вне помещения

35°С DB / 24°С WB

7°С DB / 6°С WB

Внутренние блоки / Тип Y1

• Воздушный поток и распределение воздуха автоматически меняются в зависимости от режима

работы

• Мощный дренажный насос позволяет поднять дренажную трубу на высоту до 500 мм
• Простое обслуживание

Модель

S-22 МL1E5

S-28 МL1E5

S-36 МL1E5

S-45 МL1E5

S-56 МL1E5

S-73 МL1E5

Источник питания

220/230/240 В, 1-фазный - 50,60 Гц

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,3

BTU/ч

7 500

9 600

12 000

15 000

19 000

25 000

Теплопроизводительность

кВт

2,5

3,2

4,2

5,0

6,3

8,0

BTU/ч

8 500

11 000

14 000

17 000

21 000

27 000

Входная
мощность

Охлаждение

кВт

0,086/0,090/0,095

0,086/0,092/0,097

0,088/0,093/0,099

0,091/0,097/0,103

0,135/0,145/0,154

Обогрев

кВт

0,055/0,058/0,062

0,055/0,060/0,064

0,057/0,061/0,066

0,060/0,065/0,070

0,100/0,109/0,117

Сила тока

Охлаждение

0,45/0,45/0,45

0,44/0,45/0,45

0,45/0,45/0,45

0,64/0,65/0,66

Обогрев

0,29/0,29/0,30

0,28/0,29/0,30

0,29/0,29/0,30

0,46/0,48/0,49

Вентилятор

Тип

Сирокко

Скорость воздушного
потока (H/M/L)

м/ч

480/420/360

540/480/420

580/520/460

660/540/480

1,140/960/840

Выходная мощность кВт

0,03

0,05

Уровень мощности звука (H/M/L)

дБ

35/38/40

37/40/44

39/42/45

40/44/46

44/46/49

Звуковое давление (H/M/L)

дБ(A)

24/27/30

26/29/33

28/31/34

29/33/35

33/35/38

Габаритные
размеры

В х Ш х Г

мм

350+(8) x 840(1060) x 600 (680) 350+(8) x 840(1060) x 600(680) 350+(8) x 840(1060) x 600 (680) 350+(8) x 840(1060) x 600(680) 350+(8) x 840(1060) x 600(680) 350+(8) x 1140(1360) x 600(680)

Соедини-
тельные
трубы

Жидкостная труба

мм (дюймы)

6,35 (1/4”)

9,52 (3/8”)

Газовая труба

мм (дюймы)

12,7 (1/2”)

15,88 (5/8”)

Дренажная труба

VP-25

Вес Нетто

кг

23 (+5,5)

30 (+9)

Автоматическое управление
воздушной заслонкой

Воздушный поток и распределение воздуха
автоматически меняются в зависимости от
режима работы (охлаждение или обогрев).

Подъём конденсата на высоту до 500 мм с
помощью встроенного дренажного насоса

Простое обслуживание

Сервисный доступ к дренажному насосу
возможен с двух сторон - слева (со стороны
трубопроводов) и изнутри внутреннего
блока.

Дренажный поддон снабжен проводкой и может быть удален. Корпус вентилятора имеет разъёмную
конструкцию, позволяющую легко демонтировать его двигатель.

2,7 м

40¡

20¡

автоматическая

лепестковая створка

Охлаждение /
(вентилятор)

Обогрев/(Hi, м)

300 мм или меньше

500 мм или меньше

310 мм

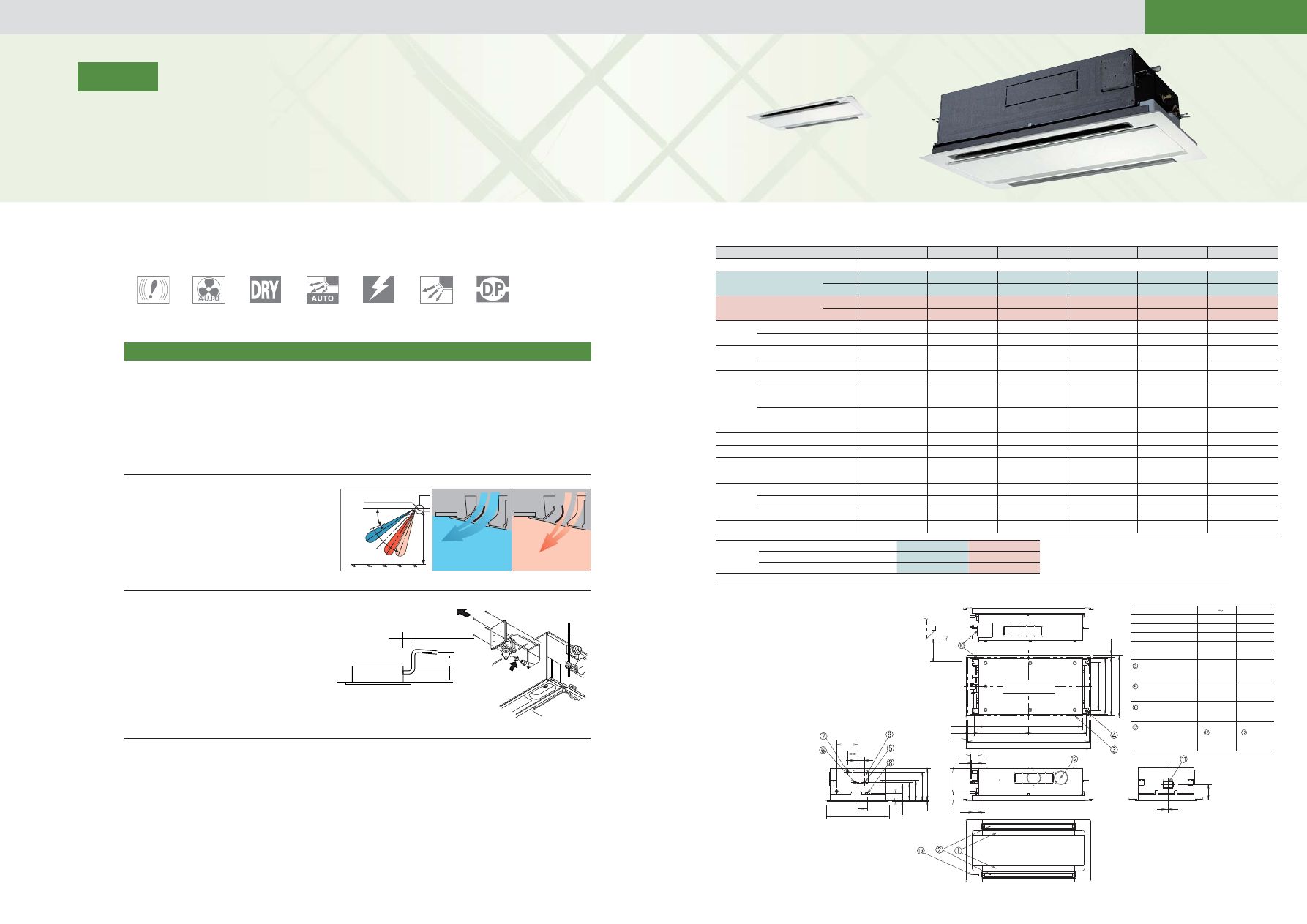

Кассетные 2-поточные

Внутренний блок L1 является очень тонким, легким и компактным, что обеспечивает
гибкость инсталляции. Существенное уменьшение размеров и веса стало возможным
благодаря усовершенствованной конструкции вентилятора.

Технические особенности

(

²ÍÏÓÑÏÃÏÆÏËÎÏ

[

%
&
'
(

ÓÉÐ

±ÁÈÍÆÑÜ
ÐÏÓÏÌÏØÎÏÊÎÉÙÉ

«ÏÎÓÔÑÖÌÁÅÁÄÆÎÓÁ
ÇÉÅËÏÒÓÎÜÆÓÑÔÂÜ

«ÏÎÓÔÑÖÌÁÅÁÄÆÎÓÁ
ÄÁÈÏÃÜÆÓÑÔÂÜ

¯ÓÃÆÑÒÓÉÆÅÌàÐÏÅÒÏÆÅÉ

ÎÆÎÉàÎÁÄÎÆÓÁÓÆÌÝÎÏÄÏ

ÃÏÈÅÔÖÏÃÏÅÁ

ÓÏÌÝËÏÒÐÑÁÃÏÊÒÓÏÑÏÎÜ

[SF

°ÏÓÏÌÏØÎÁàÐÁÎÆÌÝÉ

×ÆÎÓÑÐÏÓÏÌÏØÎÏÊÎÉÙÉ

Тип L1 кассетные 2-поточные
Установочные размеры

1. Воздухозаборная

решетка

2. Воздуховыпускное

отверстие

3.  Размеры потолочной ниши
4.  Фитинг для подвесного монтажа (паз: 12 мм)
5.  Контур хладагента (жидкостные трубы)
6.  Контур хладагента (газовые трубы)
7.  Дренажный патрубок VP25 (внешний диаметр 32)
8.  Вход для дополнительного кабеля, проложенного

между источником питания и внутренним блоком

9. Дренажный поддон, дренажный насос, смотровое окно

для контроля дренажного насоса

10. Смотровое окно для контроля дренажного насоса
11. Соединительная деталь с круглыми патрубками

(поставляется дополнительно) (порт для притока

свежего

воздуха 125)

12. Соединительная деталь

для нагнетательного воздуховода

(поставляется

дополнительно)

(установка возможна только

с правой стороны)

13. Место установки приемника

беспроводных сигналов ДУ

(не входит в комплект)

Размеры: (мм)

Указанные в скобках () внешние габариты и вес нетто
действительны для опциональной потолочной панели.
Технические характеристики могут быть изменены без
предварительного уведомления.

CZ-02KPL2

Панель большого размера (для S-73ML1E5)
CZ-03KPL2

ПАНЕЛЬ

ТИП

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C DB / 19°C WB

20°С DB

Температура воздуха вне помещения

35°C DB / 24°C WB

7°С DB / 6°С WB

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Интелектуальное

автоматическое

управление

заслонкой

Автоматический

перезапуск при

сбое питания

Веерное

распределение

воздушного

потока

Встроенный

дренажный

насос

Внутренние блоки / Тип L1

• Сверхтонкий корпус
• Подходят для стандартных и высоких потолков.
• Встроенный дренажный насос позволяет поднять дренажную трубу на высоту до 850 мм

над потолком.

• Простая установка и обслуживание
• Возможность регулировки высоты подвеса
• Вентиляторный двигатель постоянного тока повышает энергоэффективность

МОДЕЛЬ

S-28 МD1E5

S-36 МD1E5

S-45 МD1E5

S-56 МD1E5

S-73 МD1E5

Источник питания

220/230/240 В, 1-фазный - 50, 60 Гц

Холодопроизводительность

кВт

2,8

3,6

4,5

5,6

7,3

BTU/ч

9 600

12 000

15 000

19 000

25 000

Теплопроизводительность

кВт

3,2

4,2

5,0

6,3

8,0

BTU/ч

11 000

14 000

17 000

21 000

27 000

Входная
мощность

Охлаждение

кВт

0,050/0,051/0,052

0,058/0,060/0,061

0,086/0,087/0,089

Обогрев

кВт

0,039/0,040/0,042

0,046/0,048/0,049

0,075/0,076/0,077

Сила тока

Охлаждение

0,40/0,39/0,39

0,46/0,46/0,46

0,71/0,70/0,69

Обогрев

0,36/0,35/0,35

0,42/0,41/0,41

0,66/0,65/0,63

Вентилятор

Тип

Сирокко

Скорость воздушного
потока (H/M/L)

м/ч

720/600/540

720/660/600

780/690/600

1,080/900/780

Выходная
мощность
двигателя

кВт

0,05

Уровень мощности звука (L/M/H) дБ

44/45/47

45/46/47

45/47/49

47/51/56

Звуковое давление (L/M/H)

дБ(A)

33/34/36

34/35/36

34/36/38

36/40/45

Габаритные
размеры

В х Ш х Г

мм

200+(20) x 1000 (1230) x 710 (800)

Соедини-
тельные
трубы

Жидкостная труба мм (дюймы)

6,35 (1/4”)

9,52 (3/8”)

Газовая труба

мм (дюймы)

12,7 (1/2”)

15,88 (5/8”)

Дренажная труба

VP-25

Вес Нетто

кг

21 (+5,5)

22 (+5,5)

Указанные в скобках () внешние габариты и вес нетто действительны
для опциональной потолочной панели.
Технические характеристики могут быть изменены без предварительного
уведомления.

(1) Система однонаправленного воздушного потока «только вниз»

Мощный поток воздуха, направленный вниз, достигает пола даже с высокого
потолка (до 4,2 м).

Встроенный дренажный насос позволяет поднять
дренажную трубу на высоту до 850 мм над
потолком, что расширяет возможности монтажа.

(2) Потолочная система с двумя направлениями воздушного потока

Системы, направляющие воздушный поток вниз или вперед, комбинируются для
широкого распространения воздуха. (Требуется дополнительное оборудование).

(3) Однонаправленная потолочная система

Мощная система с фронтальной направленностью воздушного потока эффективно
кондиционирует воздушное пространство перед внутренним блоком.
(Требуется дополнительное оборудование).

Высота подъема дренажной трубы

3 системы управления воздушным потоком предлагают различные возможности
использования устройства

До 300 мм

До 850 мм

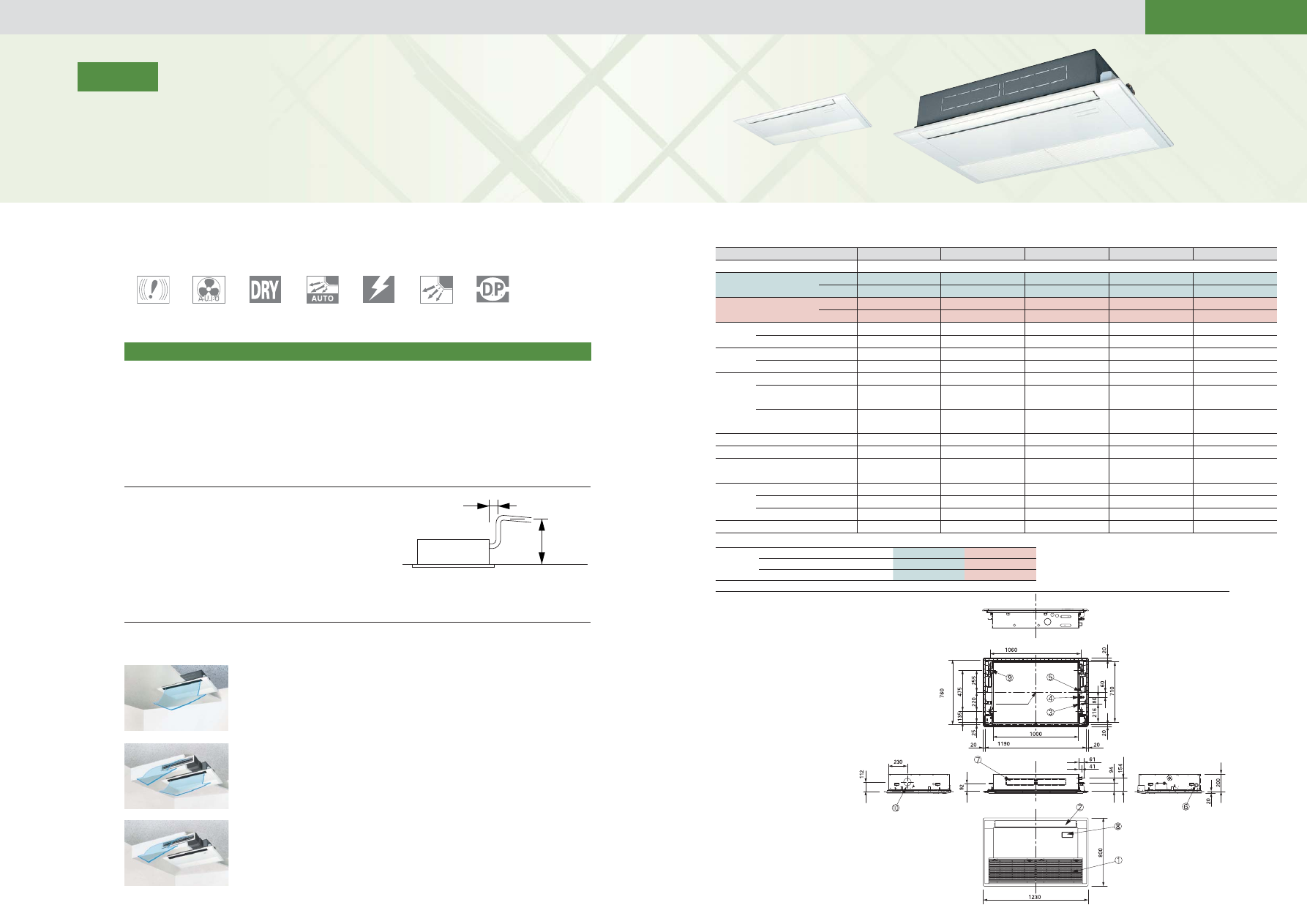

Кассетные 1-поточные

Тонкие кассетные блоки полускрытого типа

Разработанные для установки в пустотах потолка, кассетные блоки линейки D1 с тонким
корпусом Slimline и односторонней раздачей воздуха оснащены мощными бесшумными
вентиляторами, благодаря которым воздушный поток достигает пола с высоты до 4,2 м.

Технические особенности

Воздухозаборная решетка

Воздуховыпускное отверстие

Контур хладагента (жидкостные трубы)

Тип 28 - 56:

6,35 (1/4”) (с раструбом)

Тип 73: 9,52 (3/8”) (с раструбом)

Контур хладагента (газовые трубы)

Тип 28 - 56:

12,7 (1/2”) (с раструбом)

Тип

73:

15,88 (5/8”) (с раструбом)

Дренажный патрубок VP25 (наружный диаметр 32)

Вход питания

Порт для подсоединения нагнетательного

воздуховода (для наклонного потолка)

Приемник беспроводных сигналов ДУ

(не входит в комплект)

Отверстия для подвесного монтажа

(4-12 x 30, щелевые)

Вход для притока свежего воздуха (100)

(размеры потолочного
отверстия)

(р

азмеры пото

ло

чног

о отверстия)

(расстояние между
подвесными болтами)

(р

асстояние между по

двесными

бо

лт

ами)

ТИП

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C DB / 19°C WB

20°С DB

Температура воздуха вне помещения

35°С DB / 24°С WB

7°С DB / 6°С WB

Тип D1/ кассетные 1-поточные
Установочные размеры

CZ-KPD2

ПАНЕЛЬ

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Интелектуальное

автоматическое

управление

заслонкой

Автоматический

перезапуск при

сбое питания

Веерное

распределение

воздушного

потока

Встроенный

дренажный

насос

Внутренние блоки / Тип D1

Размеры (мм)

Пример системы

До 300 мм

До 500 мм

202 мм

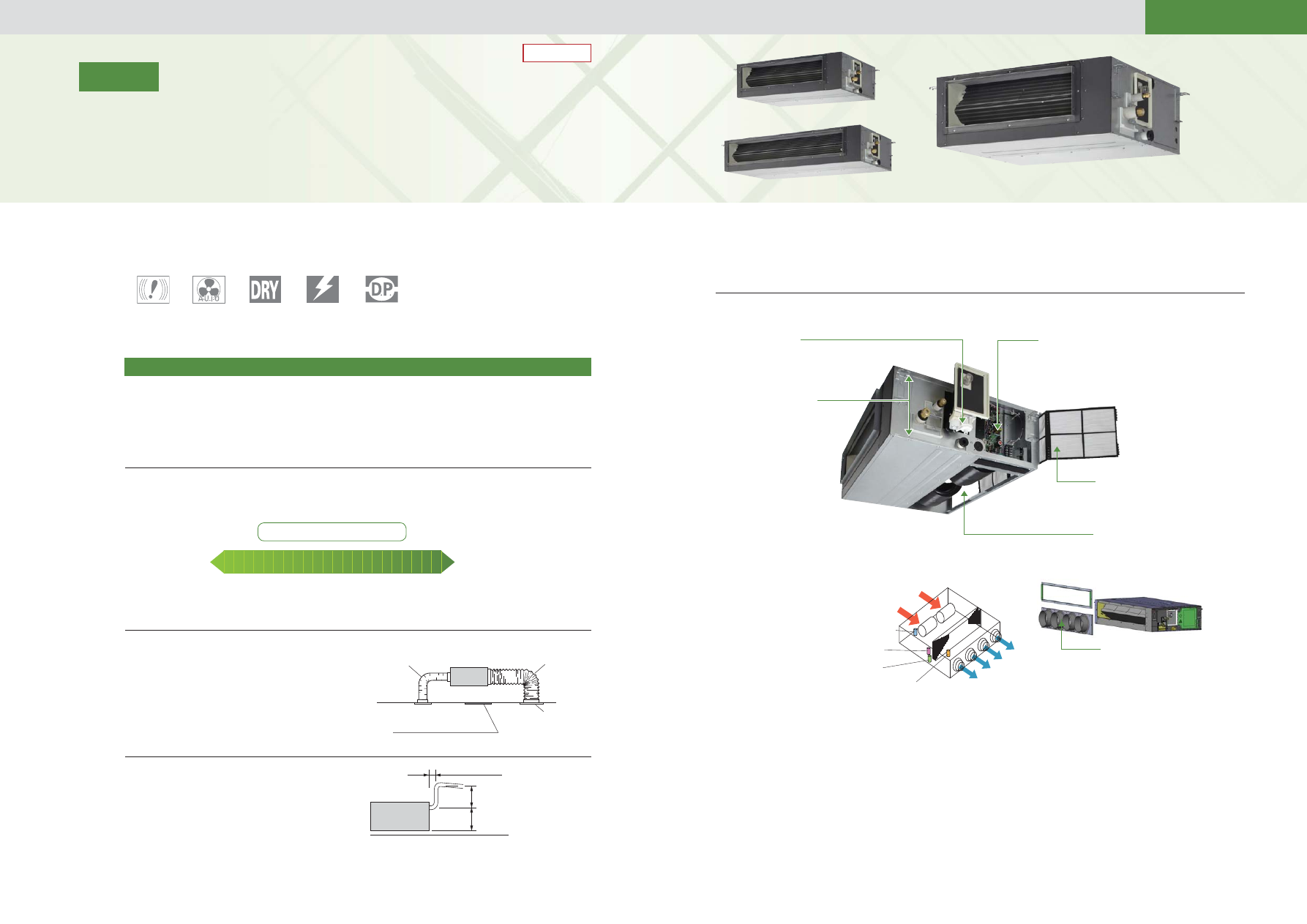

Канальные со средним
статическим давлением

Новые модели F2 были специально разработаны для инсталляций,
использующих штатный воздуховод прямоугольного сечения.

S-106MF2E5 / S-140MF2E5 / S-160MF2E5

S-22MF2E5 / S-28MF2E5 / S-36MF2E5 /
S-45MF2E5 / S-56MF2E5

• Регулируемое внешнее статическое давление
• Самое низкое звуковое давление

в отрасли - 25 дБА

• Встроенный дренажный насос позволяет поднять

дренажную трубу на высоту до 702 мм.

• Простая установка и техническое обслуживание

• Т емпературный датчик предотвращает выброс

холодного воздуха во время работы на обогрев

• Конфигурируемый контроль температуры

выпускаемого воздуха

• Противоплесневые моющиеся фильтры входят

в комплект

Использование более мощного дренажного
насоса дает возможность подъема дренажной
трубы на высоту до 702 мм над основанием
внутреннего блока.

Возможна оптимальная настройка воздушного потока в зависимости от конфигурации трубопровода.

На нижней панели корпуса внутреннего блока
должно находиться смотровое окно
(450 х 450 мм или больше).

Канал
прямоугольного
сечения

Тканевый воздуховод

Воздухозаборная
решетка

Смотровое окно
(450 х 450 мм или больше)

Встроенный дренажный
насос (с двигателем
постоянного тока)

• Встроенный фильтр
• Фильтр, выдвигаемый
в сторону.

Возможно всасывание
воздуха снизу.

Датчик

температуры

всасываемого

воздуха

Датчик температуры

нагнетаемого воздуха

Датчик E3

Датчик E1

Стандартизированная
высота корпуса - 290 мм
для всех моделей

Стандартизация размеров
способствует быстрой
и единообразной установке
моделей с разной
производительностью.

Контроль температуры
нагнетаемого воздуха

• Контроль температуры

нагнетаемого воздуха позволяет
точно регулировать комнатную
температуру.

• Сокращает возникновение

холодных сквозняков во время
обогрева.

Перед проверкой технического
соответствия проконсультируйтесь
с авторизованным дилером Pаnasonic.

Внешний доступ к коробке
электрооборудования упрощает
техническое обслуживание

Круглые патрубки для
нагнетательного воздуховода
(опционально)

CZ-160DAF2 (4 SA outlet)
CZ-90DAF2 (3 SA outlet)
CZ-56DAF2 (2 SA outlet)

Технические особенности

Более мощный дренажный насос

Регулируемое внешнее статическое давление

ТИП

Для короткого
трубопровода,
такого как
в гостиницах

Для длинного трубопровода
или для использования
с высокоэффективным
фильтром

Оптимальное управление с помощью

вентиляторного двигателя постоянного тока

10 Па

150 Па

*Подробности см. в технических характеристиках.

S-60MF2E5 / S-73MF2E5 / S-90MF2E5

Внутренние блоки / Тип F2

НОВИНКА

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Автоматический

перезапуск при

сбое питания

Встроенный

дренажный

насос

(150)

150

636

700

758

1400

256

130

300

113

290

186

140

700

280

172

186

154

(75)

ɋɦɨɬɪɨɜɨɟɨɤɧɨ
ɯɦɦ
ɭɫɬɚɧɚɜɥɢɜɚɟɬɫɹ
ɧɚɦɟɫɬɟ

1192

ɜɧɟɲɧɢɣɞɢɚɦɟɬɪɩɚɬɪɭɛɤɚ

Ɏɢɥɶɬɪ

ɨɬɜɟɪɫɬɢɣ¡

1467

ɪɚɫɫɬɨɹɧɢɟɦɟɠɞɭɩɨɞɜɟɫɧɵɦɢɛɨɥɬɚɦɢ

150 x 7 = 1050

1000

758

700

636

150

(150)

700

256

130

140

186

290

113

300

172

280

186

(75)

154

ɋɦɨɬɪɨɜɨɟɨɤɧɨ
ɯɦɦ
ɭɫɬɚɧɚɜɥɢɜɚɟɬɫɹ
ɧɚɦɟɫɬɟ

Ɏɢɥɶɬɪ

ɨɬɜɟɪɫɬɢɣ¡

1067

ɪɚɫɫɬɨɹɧɢɟɦɟɠɞɭɩɨɞɜɟɫɧɵɦɢɛɨɥɬɚɦɢ

792

ɜɧɟɲɧɢɣɞɢɚɦɟɬɪɩɚɬɪɭɛɤɚ

150 x 5 = 750

µÉÌÝÓÑ

²ÍÏÓÑÏÃÏÆÏËÎÏ
ÖÍÍ
ÔÒÓÁÎÁÃÌÉÃÁÆÓÒà
ÎÁÍÆÒÓÆ

ÏÓÃÆÑÒÓÉÊ

ÑÁÒÒÓÏàÎÉÆÍÆÇÅÔÐÏÅÃÆÒÎÜÍÉÂÏÌÓÁÍÉ

[

ÃÎÆÙÎÉÊÅÉÁÍÆÓÑÐÁÓÑÔÂËÁ

Размеры: мм

Модель

S-22MF2E5

S-28MF2E5

S-36MF2E5

S-45MF2E5

S-56MF2E5

S-60MF2E5

S-73MF2E5

S-90MF2E5

S-106MF2E5

S-140MF2E5

S-160MF2E5

Источник питания

220/230/240 В, 1-фазный – 50, 60 Гц

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

6,0

7,3

9,0

10,6

14,0

16,0

BTU/ч

7 500

9 600

12 000

15 000

19 000

20 400

25 000

30 000

36 000

47 800

54 600

Теплопроизводительность

кВт

2,5

3,2

4,2

5,0

6,3

7,1

8,0

10,0

11,4

16,0

18,0

BTU/ч

8 500

11 000

14 000

17 000

21 000

24 200

27 000

34 000

39 000

54 600

61 500

Входная
мощность

Охлаждение

кВт

0,070/0,070/0,070

0,100/0,100/0,100

0,120/0,120/0,120

0,135/0,135/0,135

0,195/0,195/0,195

0,215/0,215/0,215

0,225/0,225/0,225

Обогрев

кВт

0,070/0,070/0,070

0,100/0,100/0,100

0,120/0,120/0,120

0,135/0,135/0,135

0,200/0,200/0,200

0,210/0,210/0,210

0,225/0,225/0,225

Сила тока

Охлаждение

0,60/0,57/0,56

0,77/0,74/0,71

0,91/0,89/0,87

0,99/0,97/0,95

1,35/1,30/1,27

1,48/1,44/1,39

1,55/1,50/1,47

Обогрев

0,60/0,57/0,56

0,77/0,74/0,71

0,91/0,89/0,87

0,99/0,97/0,95

1,37/1,34/1,29

1,46/1,42/1,38

1,55/1,50/1,46

Вентилятор

Тип

Сирокко

Скорость
воздушного потока
(H/M/L)

м/ч

840/780/600

960/900/720

1,260/1,140/900

1,500/1,380/1,140

1,920/1,620/1,320

2,040/1,740/1,380

2,160/1,860/1,500

Выходная мощность кВт

0,119

0,124

0,235

Внешнее статическое
давление

Па

70(10-150)

100(10-150)

Уровень мощности звука (H/M/L)

дБ(A)

55/51/47

56/54/50

57/54/48

59/56/50

60/56/53

61/57/54

62/58/55

Звуковое давление (H/M/L)

дБ(A)

33/29/25

34/32/28

35/32/26

37/34/28

38/34/31

39/35/32

40/36/33

Габаритные
размеры

В х Ш х Г

мм

290 x 800 x 700

290 x 1000 x 700

290 x 1400 x 700

290 x 1400x700

290 x 1400 x 700

Соедини-
тельные
трубы

Жидкостная труба

мм (дюймы)

6,35 (1/4”)

9,52 (3/8”)

Газовая труба

мм (дюймы)

12,7 (1/2”)

15,88 (5/8”)

Дренажная труба

VP-25

Вес Нетто

кг

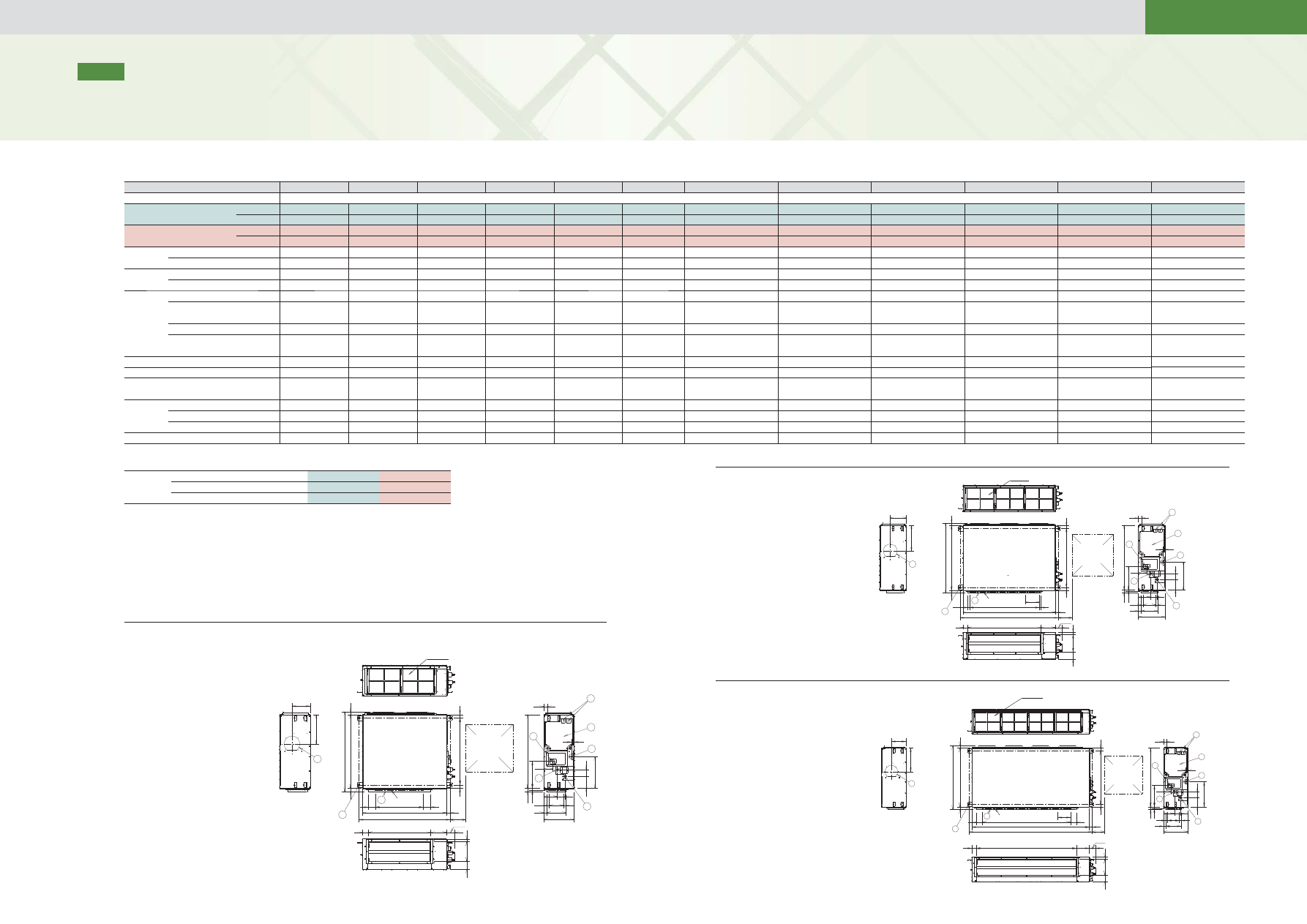

РАЗМЕР 22-56 MF2E5

ТИП F2 канальные со средним статическим давлением

Установочные размеры

РАЗМЕР 60-90 MF2E5

РАЗМЕР 106-160 MF2E5

Канальные со средним
статическим давлением

ТИП

Технические характеристики могут быть изменены без
предварительного уведомления.

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C DB / 19°C WB

20°C DB

Температура воздуха вне помещения

35°C DB / 24°C WB

7°C DB / 6°C WB

Контур хладагента с раструбом

9,52 (3/8”) (жидкостные трубы)

Контур хладагента с раструбом

15,88 (5/8”)(газовые трубы)

Верхний дренажный порт VP25

(внешний

диаметр

32 мм)

Гибкий шланг 200 мм входит в комплект

Нижний дренажный порт VP25

(внешний

диаметр

32 мм)

Подвесное ушко (4-12 х 30 мм)

Силовой выход

Порт для притока свежего воздуха

(

150 мм)

Патрубок для гибкого

воздуховыпускного

канала

Коробка электрокомпонентов

Контур хладагента с раструбом

9,52 (3/8”)(жидкостные трубы)

Контур хладагента с раструбом

15,88 (5/8”)(газовые трубы)

Верхний дренажный порт VP25

(внешний

диаметр

32 мм)

Гибкий шланг 200 мм входит в комплект

Нижний дренажный порт VP25

(внешний

диаметр

32 мм)

Подвесное ушко (4-12 х 30 мм)

Силовой выход

Порт для притока свежего воздуха (

150 мм)

Патрубок для гибкого

воздуховыпускного

канала

Коробка электрокомпонентов

1. Контур хладагента с раструбом

6,35 (1/4”)(жидкостные трубы)

2. Контур хладагента с раструбом

12,7 (1/2”)(газовые трубы)

3. Верхний дренажный порт VP25

(внешний диаметр

32 мм)

Гибкий шланг 200 мм входит в комплект

4. Нижний дренажный порт VP25

(внешний диаметр

32 мм)

5.  Подвесное ушко (4-12 х 30 мм)
6.  Силовой выход
7.  Порт для притока свежего воздуха

(

150 мм)

8. Патрубок для гибкого

воздуховыпускного канала

9. Коробка электрокомпонентов

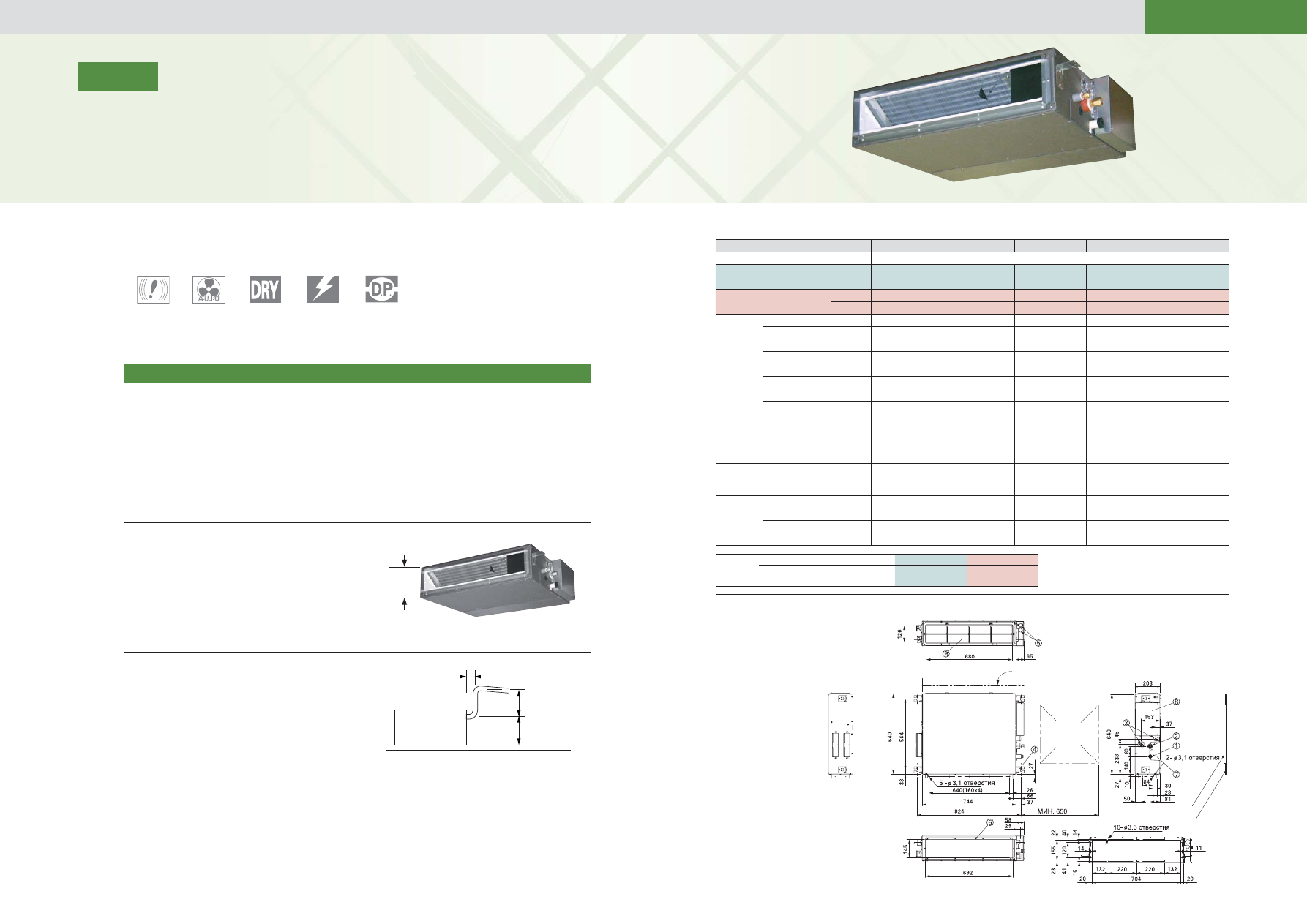

Внутренние блоки / Тип F2

Сверхтонкий корпус у всех моделей

Дренажный насос повышенной мощности!

За счет использования мощного дренажного
насоса высота подъема дренажной трубы
может быть увеличена до 653 мм от нижней
поверхности корпуса.

Высота корпуса 200 мм позволяет
устанавливать эти блоки в узком пространстве
под фальшпотолком.

• Сверхтонкий корпус: высота 200 мм у всех моделей
• Вентиляторный двигатель постоянного тока сокращает энергопотребление
• Идеально подходит для отелей с фальш-потолками, оставляющими узкое пространство

для инсталляции

• Противоплесневые моющиеся фильтры входят в комплект
• Легкий уход и сервисное обслуживание благодаря вынесенной наружу коробке

электрооборудования

• Статическое давление 40 Па упрощает подсоединение воздуховода
• Встроенный дренажный насос

Модель

S-22ММ1E5

S-28ММ1E5

S-36ММ1E5

S-45ММ1E5

S-56ММ1E5

Источник питания

220/230/240 В, 1 фазный - 50, 60 Гц

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

BTU/ч

7 500

9 600

12 000

15 000

19 000

Теплопроизводительность

кВт

2,5

3,2

4,2

5,0

6,3

BTU/ч

8 500

11 000

14 000

17 000

21 000

Входная
мощность

Охлаждение

кВт

0,036/0,036/0,036

0,040/0,040/0,040

0,042/0,042/0,042

0,049/0,049/0,049

0,064/0,064/0,064

Обогрев

кВт

0,026/0,026/0,026

0,030/0,030/0,030

0,032/0,032/0,032

0,039/0,039/0,039

0,054/0,054/0,054

Сила тока

Охлаждение

0,26/0,26/0,26

0,30/0,30/0,30

0,31/0,31/0,31

0,37/0,37/0,37

0,48/0,48/0,48

Обогрев

0,23/0,23/0,23

0,27/0,27/0,27

0,28/0,28/0,28

0,34/0,34/0,34

0,45/0,45/0,45

Вентилятор

Тип

Сирокко

Скорость воздушного
потока (H/M/L)

м/ч

480/420/360

510/450/390

540/480/420

630/570/480

750/690/600

Выходная мощность
двигателя

кВт

0,05

Внешнее статическое
давление

Па

10 (30)

15 (30)

15 (40)

Уровень мощности звука (L/M/H)

дБ

40/42/43

42/44/45

43/45/47

45/47/49

48/50/52

Звуковое давление (L/M/H)

дБ(A)

25/27/28 (27/29/30)*

27/29/30 (29/31/32)*

28/30/32 (30/32/34)*

30/32/34 (32/34/36)*

31/33/35 (32/35/37)*

Габаритные
размеры

В х Ш х Г

мм

200 x 750 x 640

Соедини-
тельные
трубы

Жидкостная труба

мм (дюймы)

6,35 (1/4”)

Газовая труба

мм (дюймы)

12,7 (1/2”)

Дренажная труба

VP-20

Вес Нетто

кг

До 300 мм

До 500 мм

153 мм

200

мм

Тонкие канальные с низким
статическим давлением

Канальные блоки для скрытой установки

Сверхтонкие модели М1 занимают одно из ведущих мест в отрасли. Имея высоту корпуса всего 200 мм,
они обеспечивают гибкость установки и отличаются широкой сферой применения. Благодаря высокой
эффективности и чрезвычайно низкому уровню шума они оптимально подходят для отелей и небольших офисов.

Технические особенности

ТИП

Соединительная муфта контура

хладагента (узкая труба)

Соединительная муфта контура

хладагента (широкая труба)

Верхний и нижний дренажные патрубки

(наружный диаметр 26 мм)

Подвесное ушко

Силовой выход (2 -

30)

Патрубок для входного

воздуховода

PL кожух

Коробка электрокомпонентов

Рамный фильтр

(расстояние

межд

у по

двесными

(расстояние между подвесными

болтами)

(Зона нагнетания воздуха)

Вид A, с неустановленным рамным фильтром

(Зона нагнетания возд

уха)

Доступ для инспектирования

Панель для

инспекционного доступа

Смотровое окно

450 х 450 мм

(устанавливается

на месте)

Размеры: мм

* С бустерным кабелем.

Технические характеристики могут быть изменены без
предварительного уведомления.

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C DB / 19°C WB

20°C DB

Температура воздуха вне помещения

35°C DB / 24°C WB

7°C DB / 6°C WB

Тип M1 Тонкие канальные с низким статическим давлением
Установочные размеры

Внутренние блоки / Тип М1

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Автоматический

перезапуск при

сбое питания
