НОВЫЕ СИСТЕМЫ VRF ECOi

2013 / 2014

ВАЖНО КАЖДОЕ ЗДАНИЕ

Введение

Новые системы ECOi, разработанные Panasonic

2-WAY — 2-трубные системы ECOi серии ME1

3-WAY — 3-трубные системы ECOi серии MF2

2-WAY — 2-трубные системы mini-ECOi серии LE1

Внутренние блоки ECOi

Модельный ряд

Тип U1 / Кассетные 4-поточные

Тип Y1 / Мини-кассетные 4-поточные 600 х 600

Тип L1 / Кассетные 2-поточные

Тип D1 / Кассетные 1 -поточные

Тип F2 / Канальные со средним статическим давлением

Тип M1 / Тонкие канальные с низким статическим давлением

Тип Е1 / Канальные с высоким статическим давлением

Тип Т1 / Потолочные

Тип K1 / Настенные

Тип Р1 / Напольные

Тип R1 / Напольные для скрытого монтажа

Контроллеры ECOi

Индивидуальные системы управления

Централизованные системы управления

Системы с веб-интерфейсом

P-AIMS

Разъем Т10 для внешнего управления

Интерфейсы для внешнего управления

Последовательный интерфейс с внешним контроллером 3-й стороны

Последовательный интерфейс с сетью LonWorks

Внешние габаритные размеры контроллеров

Реновация систем VRF

Программа проектирования Panasonic Design Software

С О Д Е Р Ж А Н И Е

Более чем 30-летний опыт производства систем
кондиционирования воздуха и экспорт
в 120 стран мира безусловно делает Panasonic
одним из лидеров рынка в этой области.
Компания занимает ведущее место в мире
в области инноваций – ей принадлежат 95025
патентов, направленных на повышение качества
жизни. Panasonic намеревается и впредь
оставаться в авангарде новых технологий.
В общей сложности компанией было выпущено
более 200 млн. компрессоров, а ее продукция,
в частности, бытовые кондиционеры воздуха,
прочно удерживает 1-е место на рынке Японии
и других стран Азии. Все это служит гарантией
высочайшего качества кондиционеров воздуха
Panasonic.

Неизменное стремление к совершенству сделало
Panasonic мировым лидером в области систем
кондиционирования воздуха. Огромные
производственные мощности и забота
о сохранении окружающей среды позволили
компании расширить направления своих научных
исследований и создать технологии,
повышающие уровень жизни потребителей.
Panasonic предлагает широкий выбор готовых
систем для жилых домов, коммерческих
помещений типа офисов и ресторанов,
а также крупномасштабных зданий. Все они
обеспечивают максимальную эффективность
работы и соответствуют высшим экологическим
и строительным нормам современности.

Мы хорошо знаем, какое важное значение
имеет инсталляция систем обогрева
и охлаждения воздуха. Поэтому мы предлагаем
только лучшие, тщательно продуманные
решения.

НАМ ВАЖНО КАЖДОЕ ЗДАНИЕ!

СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ
ВОЗДУХА PANASONIC,
ОТВЕЧАЮЩИЕ
ТРЕБОВАНИЯМ ВАШИХ
ПРОЕКТОВ

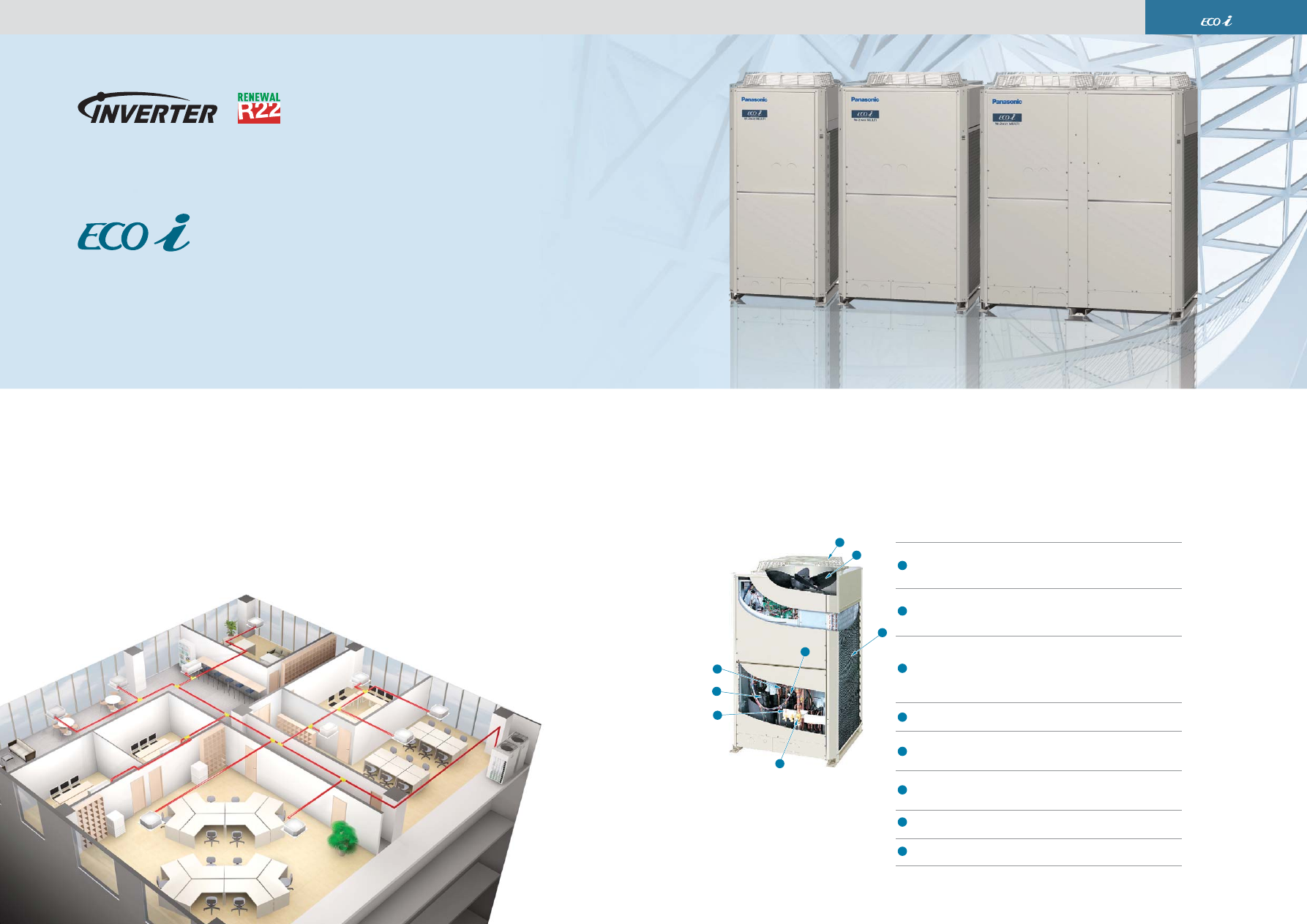

Легкость установки

Компактные размеры внешних блоков ECOi позволяют
поднимать модели мощностью 8-12 л.с. на обычном лифте
и легко перемещать и монтировать их на месте установки.
Экономичная модульная конструкция не ухудшает внешний вид
здания.

Контроль температуры нагнетаемого воздуха

Канальные модели Panasonic предлагают уникальную
возможность контроля температуры нагнетаемого воздуха
для точного управления комнатной температурой и сокращения
холодных сквозняков при работе на обогрев. Это достигается
без установки дополнительных контроллеров или
прокладывания дополнительной проводки к каждому блоку.

Большой выбор моделей и возможность

расширения системы

Линейка внутренних блоков ECOi в настоящее время включает
в себя 11 моделей, что делает эту систему идеальным выбором
для инсталляций, требующих множества внутренних блоков
невысокой мощности. 2-трубные системы серии MF1 допускают
подсоединение до 64 внутренних блоков,
а 3-трубные модели серии MF2 – до 52 внутренних блоков.

Простое техническое обслуживание

Каждая система позволяет применять прогностический
и диагностический мониторинг, от проверки объема
заправленного хладагента до комплексной диагностики
с индикацией кодов ошибок. Это сокращает время обработки
сигналов неисправности и выполнения технического
обслуживания.

Сниженные эксплуатационные расходы

Panasonic ECOi является одной из наиболее рентабельных
VRF-систем на рынке При разработке этой системы большое
внимание уделялось сокращению эксплуатационных расходов.
Использование уникальной программы управления
маршрутизацией Panasonic дало уверенность, что в каждый
отдельный момент системой будет задействоваться наиболее
эффективная комбинация компрессоров. Упорядоченная схема
оттаивания также сократила эксплуатационные расходы –
система поочередно размораживает теплообменник каждого
внешнего блока, когда позволяют условия.

Легкость установки

Хладагент R410A обеспечивает более высокое рабочее
давление с меньшими потерями по сравнению с прежними
типами хладагентов. Это позволяет сократить объем зарядки
хладагента.

Простое проектирование

Panasonic знает, как много времени и средств требует
разработка проекта и подготовка профессиональной
документации по системе VRF, особенно с учетом большого
количества необходимых согласований. Мы предлагаем свою
фирменную программу проектирования Panasonic Design
Software для быстрого составления полной схемы трубопровода
и каналов управления, подробного списка материалов и
графика выполнения работ.

Простое управление

Разнообразие средств управления позволяет гарантировать, что
система ECOi сможет предоставить пользователям
необходимую гибкость управления - от простых комнатных
контроллеров до новейших систем менеджмента зданий (BMS).

Простая подготовка к эксплуатации

Простая процедура настройки включает в себя автоматическое
присвоение адресов подключенным внутренним блокам. Ввод
данных о конфигурации системы может быть выполнен с
внешнего блока или через пульт дистанционного управления.

Точный контроль мощности

Для того, чтобы с максимальной точностью и эффективностью
согласовать мощность компрессора с нагрузкой конкретного
здания, инженеры Panasonic разработали 2- и 3-трубные
системы ECOi, работающие с преобразователями постоянного
тока и высокопроизводительными компрессорами с постоянной
скоростью вращения. Система выбирает наиболее эффективное
решение путем динамичного мониторинга нагрузки
и определения подходящей комбинации компрессоров для
конкретных условий эксплуатации.

Cистемы ECOi разработаны для высокоэффективной энергосберегающей работы и простой
установки. Постоянно совершенствуя свои технологии, Panasonic стремится удовлетворить
разнообразные потребности пользователей, создавая для них комфортную жилую среду.

Преимущества

• Широкий выбор систем мощностью от 8 до 60 л.с.
• Высший класс энергоэффективности

EER: 4.04 / COP: 4.56 (для модели 8 л.с.)

• Увеличенная максимальная длина трубопровода (до 1000 м)
• Большее допустимое количество подключаемых внутренних блоков

(до 64)

• Внешнее статическое давление повышено до 80 Па на выдув
• Возможность работы на охлаждение при наружной температуре

до +46°C

• Расширенный рабочий диапазон допускает работу на обогрев при

наружной температуре до -25°C и ниже

• Подходит для проектов реновации R22

• Широкий выбор систем мощностью от 10 до 48 л.с.
• Высокий коэффициент COP, особенно у моделей большой

мощности (38 л. с. = COP: 4,08)

• Увеличенная максимальная длина трубопровода (до 1000 м)
• Большее допустимое количество подключаемых внутренних

блоков (до 64)

• Возможность работы на охлаждение при очень высокой наружной температуре до +46°C
• Расширенный рабочий диапазон допускает работу на обогрев при наружной температуре до -25°C
• Подходит для проектов реновации R22

Новые системы

2-WAY — 2-трубные системы

серии ME1

Серия Super High COP

Усовершенствованная VRF-система
нового поколения!

Имеются модели с антикоррозийной обработкой.

Обеспечивает дальнейшее
энергосбережение

Тип: охлаждение или обогрев

НОВИНКА

• Совместимы с 1-фазными и 3-фазными источниками питания
• Высший класс EER: 4,3 / CОP: 4,62 (для модели 4 л.с.)
• Работа на охлаждение возможна при наружной температуре до +46°C
• Работа на обогрев возможна при низкой наружной температуре
до -20°C и ниже
• К одному внешнему блоку можно подключить до 9 внутренних
(для модели 6 л. с.)
• Длина трубопровода: 120 м (общая длина трубопровода: 150 м)

2-WAY — 2-трубные системы мини-

серии LE1

Для небольших коммерческих
и бытовых приложений

Высший

класс

EER/CОP

Все модели

имеют

встроенный

режим

HIGH COP

• Широкий выбор систем мощностью от 8 до 48 л.с.
• Высший класс энергоэффективности

EER : 4,50 / COP : 4,77 (для модели 8 л.с.)

• Увеличенная максимальная длина трубопровода (до 500 м)
• Возможность подключения большего количества внутренних

блоков (до 52)

• Поддержка внешнего статического давления до 80 Па на выдув
• Возможность работы на охлаждение при наружной температуре до +46°C
• Расширенный рабочий диапазон допускает работу на обогрев при наружной

температуре до -20°C и ниже

• Подходит для проектов реновации R22

3-WAY — 3-трубные системы

серии MF2

Для одновременной работы
на охлаждение и обогрев

Тип: одновременное

охлаждение и обогрев

1-фазные, охлаждение или обогрев

3-фазные, охлаждение или обогрев

РЕКУПЕРАЦИЕЙ

ТЕПЛА

Высокоэффективные VRF-системы большой мощности

Использование энергосберегающей конструкции вентиляторов и вентиляторных двигателей,
компрессоров и теплообменников дает высокий коэффициент COP, позволяющий отнести эти
системы к самому высокому классу энергоэффективности в отрасли. Кроме того, использование
хладагента R410A сокращает выброс СО

и снижает эксплуатационные расходы.

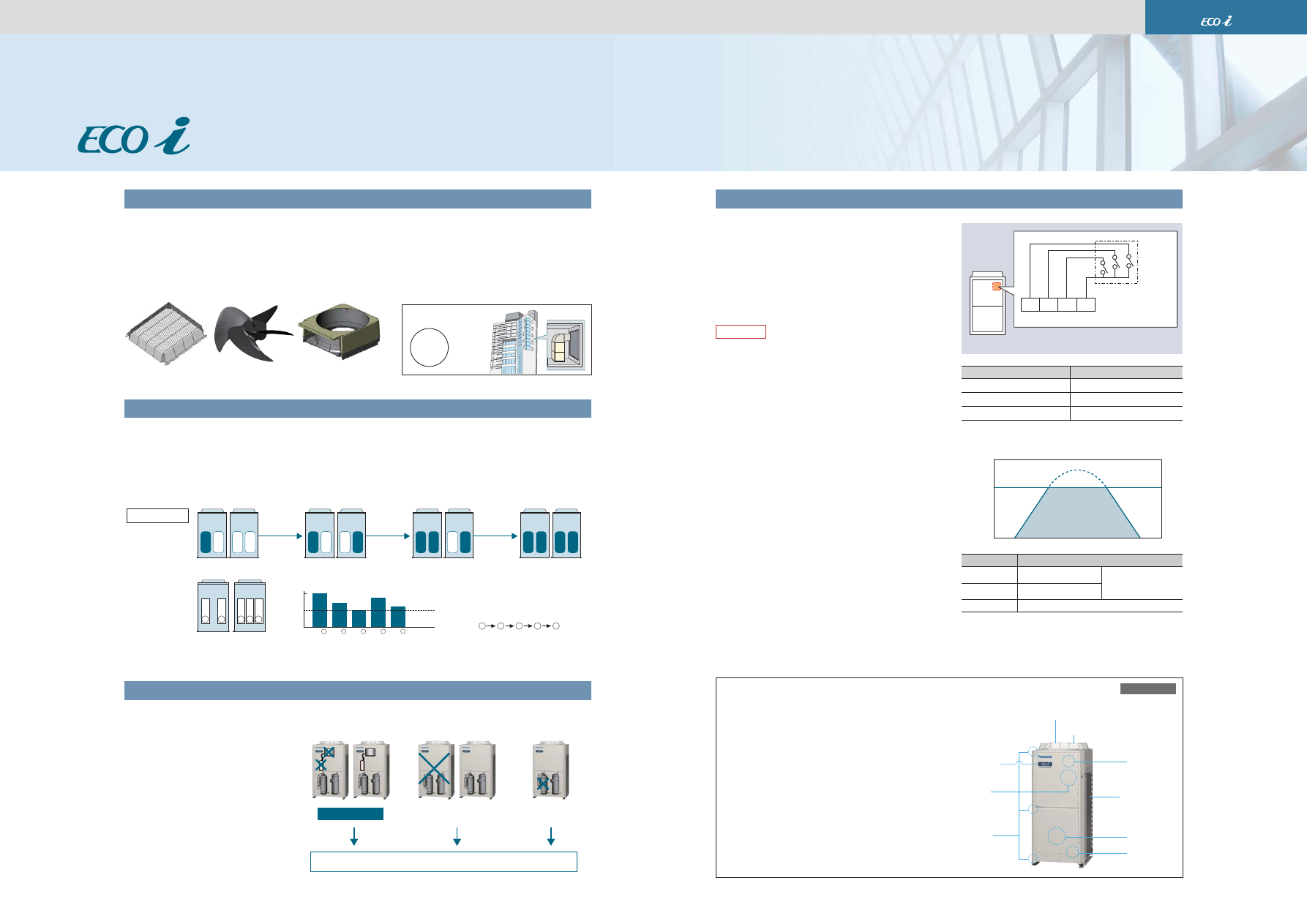

Концепция энергосбережения

Высокопроизводительные VRF-системы
с улучшенной технологией на основе R410A

Усовершенствованные VRF-системы нового поколения!

Высокоэффективные инверторные компрессоры
используются с модулями максимальной мощностью до
10 л.с. каждый. Инверторные компрессоры превосходят
по эффективности обычные модели благодаря
улучшенному управлению нагрузкой.

Спиральные компрессоры (Scroll-компрессоры) с постоянной
скоростью вращения – одна из новейших разработок
Panasonic. В системах мощностью до 16 л. с. используются
2 компрессора, в то время как системы мощностью
до 20 л. с. требуют трех таких компрессоров.

Аккумулятор хладагента увеличенного объема служит для
поддержания надежной работы компрессора. Это
позволило увеличить максимальную длину трубопровода.
Кроме того, сократились потери давления хладагента, что
в свою очередь способствовало более эффективной работе
системы.

Проволочная защитная сетка вентилятора получила новый
дизайн. В результате удалось сократить сопротивление
воздуха и шум работы вентилятора.

Эффективность вращения вентилятора повысилась
благодаря тому, что теперь он может работать
с постоянным воздушным потоком даже при высоком
внешнем статическом давлении внешнего блока.

Размер теплообменника и конструкция его оребрения
были пересмотрены для дальнейшего повышения
эффективности работы.

Высокопроизводительные внешние блоки используют
двойной контур трубопровода для повышения
эффективности теплопередачи.

Инверторный
компрессор
Panasonic

Компрессор
с постоянной
скоростью
вращения

Накопитель

Защитная сетка
вентилятора

Новая улучшенная
конструкция
вентилятора

Медные трубки
и ребра
теплообменника

Вспомогательный
контур охлаждения

Центробежный сепаратор масла используется для более
эффективного отделения масла и меньшей потери
давления хладагента.

Сепаратор масла

• Возможность подключения до 64 внутренних

блоков

• Внешний блок с высоким статическим давлением

до 80 Па на выдув

• Расширенный диапазон рабочих температур

допускает работу на обогрев при наружной
температуре до -25°C и ниже

• Работа на охлаждение при наружной температуре

до +46°C

• Подходят для проектов реновации R22 (см. стр. 88)
• Режим Super High COP, выбираемый двухрядным

микропереключателем (DIP)

• Имеются модели с антикоррозийной обработкой

• Компактные внешние блоки
• Более высокая мощность одного внешнего блока

(до 20 л. с.)

• Широкий выбор систем (до 60 л. с.)
• Увеличенная максимальная длина трубопровода –

до 1000 м

• Повышенное до 200% соотношение подключаемой

мощности внутренних и внешних блоков

• Поддержка технологии Demand Response

(выравнивание пиковых нагрузок)

Системы

серии ME1

2-WAY — 2-трубные системы

серии ME1

до 64

внутренних блоков!*

Высокоэффективные VRF-системы большой мощности

В рамках одной системы можно подключить
до 64 внутренних блоков для оптимальной
гибкости инсталляции.

В одной системе может быть до 64
подключенных внутренних блоков.
Гибкая конфигурация трубопровода
упрощает проектирование систем
для таких зданий, как вокзалы,
аэропорты, школы или отели.

Расширенный рабочий диапазон
позволяет системе работать на обогрев,
даже когда наружная температура
опускается до -25°С и ниже.
Используя проводной пульт ДУ, можно
запрограммировать температуру внутри
помещения от 16°С до 30°С.

от -10°С DB - +46°С DB

Длина трубопровода адаптируется к разным типам
и размерам зданий.
Фактическая длина трубопровода: 180 м.
Максимальная общая длина трубопровода: 1000 м.

Высокий уровень эффективности этой
системы был достигнут благодаря
использованию нового хладагента R410A,
нового инверторного компрессора
постоянного тока, нового вентиляторного
двигателя постоянного тока и
усовершенствованного теплообменника.

Рабочий диапазон обогрева:

Рабочий диапазон охлаждения:

Оптимизированный воздушный поток

Снижение уровня шума

4.04

3.60 3.61

3.60

3.36

4.6
4.5
4.4
4.3
4.2
4.1
4.0
3.9
3.8
3.7
3.6
3.5
3.4
3.3
3.2

8 л. с. 10 л. с. 12 л. с. 14 л. с. 16 л. с.

ОХЛАЖДЕНИЕ

4.56

8 л. с. 10 л. с. 12 л. с. 14 л. с. 16 л. с.

4.10 4.10

4.21

3.85

ОБОГРЕВ

18 л. с.

3.86

20 л. с.

3.82

3.50

18 л. с.

3.33

20 л. с.

Обычные модели

Panasonic ME1

До 180 м

До 50 м

Вес

421

кг

Необходимая площадь монтажа

1530

1700

18-20 л.с.

930

1540

(размеры: мм)

1758

Ш 770

Г 930

8-12 л.с.

-15

-10

-25

-20

-5

Наружная температура воздуха (°С WB)

2-поточная система ECOi ME1

-10 -5

Наружная температура воздуха (°С DB)

2-поточная система ECOi ME1

*Максимальное количество внутренних блоков зависит

от мощности внешнего блока.

*1: 40 м, если внешний блок

устанавливается ниже
внутреннего.

Новые системы серии
МЕ1 мощностью
до 20 л.с. требуют
меньшей площади
инсталляции на
1 опорную поверхность.
Благодаря своей
компактности модели
8-12 л.с. могут быть
доставлены к месту
установки в обычном
лифте.

Новая конструкция
с раструбом сокращает
нагрузку на вентилятор,
быстро рассеивая воздух.
Меньшее сопротивление
воздуха в результате
позволяет снизить
потребление электроэнергии.

Система способна подавлять
турбуленцию и сокращать
уровень шума. Несмотря на
то, что используется
высокоскоростной
вентилятор, уровень шума
остается очень низким.

µÁËÓÉØÆÒËÁà

ÅÌÉÎÁÓÑÁÒÒÜ

°ÆÑÆÐÁÅÃÜÒÏÓÜ
ÔÒÓÁÎÏÃËÉ
ÃÎÔÓÑÆÎÎÉÖÂÌÏËÏÃ

°ÆÑÆÐÁÅÃÜÒÏÓÜ

ÔÒÓÁÎÏÃËÉÎÁÑÔÇÎÏÄÏ

ÉÃÎÔÓÑÆÎÎÆÄÏÂÌÏËÏÃ

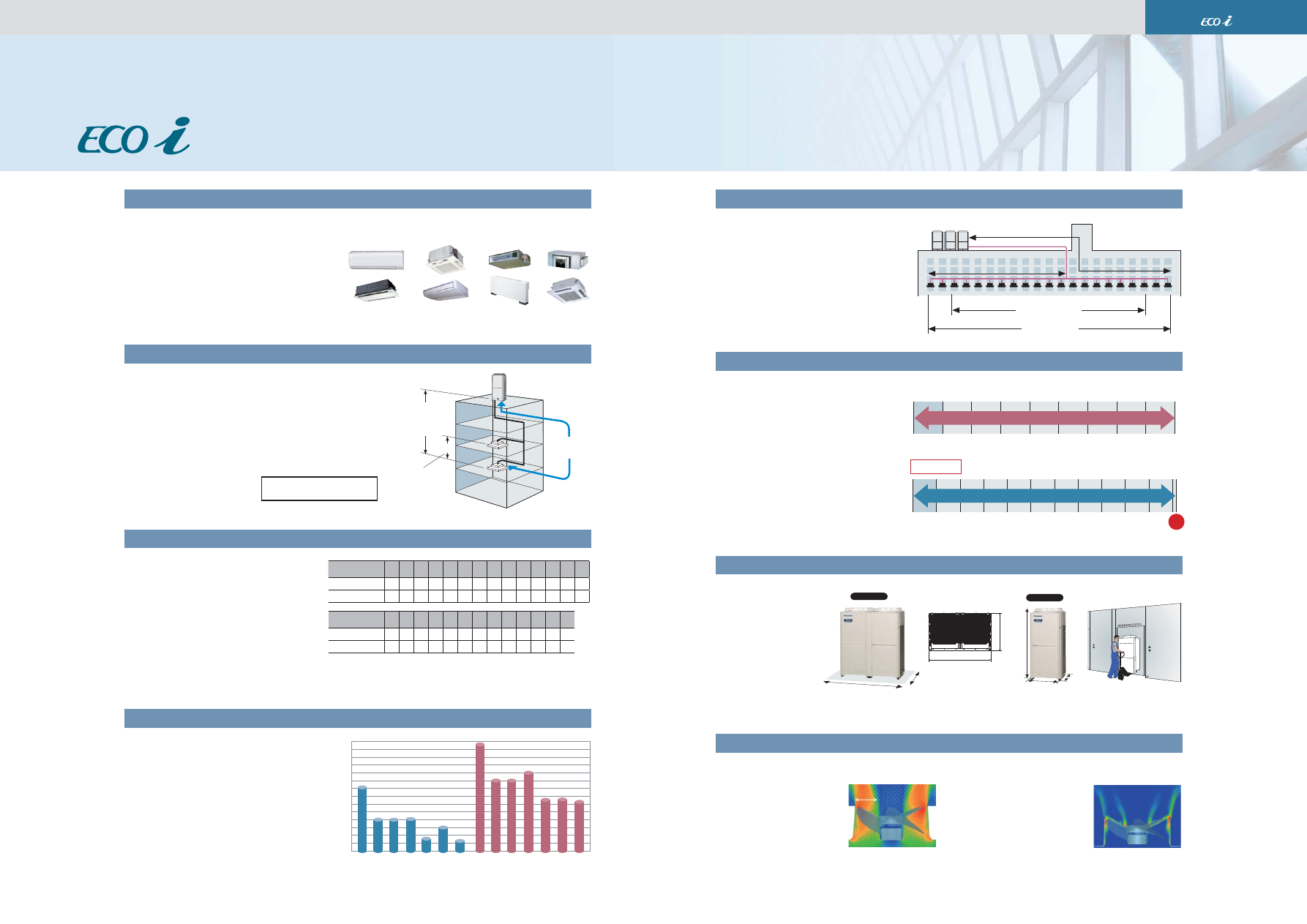

Возможность подключения большого количества внутренних блоков

Трасса до 50 м после первого ответвления трубопровода

Расширенный диапазон рабочих температур

Компактный дизайн

Вентилятор новой конструкции

Увеличенная длина трубопровода и гибкая инсталляция

Отличные показатели энергосбережения

НОВИНКА

Максимальное соотношение суммарной
производительности внутренних и внешнего
блоков у систем ECOi может достигать 200%
в зависимости от выбранных моделей.
Поэтому с точки зрения рентабельности,
системы ECOi обеспечивают идеальное
кондиционирование воздуха в тех
помещениях, которые не всегда требуют
охлаждения или обогрева на полной
мощности.

MNclU : максимальное количество подключаемых внутренних блоков.

Примечание: Если 100% внутренних блоков работают с высокой нагрузкой, их

суммарная производительность может быть меньше номинального

значения. Подробности узнавайте у авторизованных дилеров Panasonic.

Мощность
системы л.с.

10 12 14 16 18 20 22 24 26 28 30 32 34

MNcIU : 130%

MNcIU : 200%

Мощность
системы л.с.

36 38 40 42 44 46 48 50 52 54 56 58 60

MNcIU : 130%

MNcIU : 200%

Соотношение производительности внутренних и внешних блоков – до 200%

Допускается
подключение

Максимальная общая длина

трубопровода: 1000 м

Системы

серии ME1

2-WAY — 2-трубные системы

серии ME1

Высокоэффективные VRF-системы большой мощности

Возможность адаптации настроек к конкретным условиям эксплуатации, а также усовершенствованная
конструкция двигателя и кожуха вентилятора позволяют всем моделям работать со статическим
давлением до 80 Па. Г ибкая конфигурация установки требует следить за тем, чтобы производительность
нагнетательного воздуховода не сокращалась из-за недостаточной циркуляции воздуха. Высокое
статическое давление позволяет размещать внешние блоки на балконах на каждом этаже высоких
зданий.

* Резервное функционирование системы
обеспечивает непрерывность охлаждения
или обогрева на время ожидания
технического обслуживания.
Обнаружив неисправность, пользователь
должен сразу же связаться
с авторизованным сервисным центром
Panasonic.

Можно выбрать установку 0% или в диапазоне
от 40 до 100% (шаг 5%). При поставке модуль
запрограммирован на 3 уровня
энергопотребления: 0%, 70% и 100%.

Простое управление Demand Response
с помощью CZ-CAPDC4

Г ибкое управление Demand Response
с помощью контроллера CZ-CAPDC2

Микропроцессор ведет наблюдение за общим
временем работы компрессоров с целью
предотвращения их неравномерной эксплуатации
в одной линии хладагента. Компрессоры с

меньшим временем наработки используются
первыми. Это обеспечивает равномерный износ
всех блоков и продлевает срок службы системы.

*1 Для внешнего блока потребуется дополнительный

контроллер Seri-Para I/O (CZ-CAPDC2), управляющий
заказным входным сигналом.

* CZ-CAPDC4 приобретается дополнительно.

Защитная сетка
вентилятора

Вентилятор

Двигатель и кожух
вентилятора

Высокое статическое
давление

Высокое внешнее статическое давление (выдув)

Автоматическое аварийное резервирование на случай неисправности компрессора или внешнего блока

Увеличение срока службы компрессоров за счет равномерной эксплуатации

80 Па

Пример: Выравнивание рабочих циклов компрессоров

В случае, показанном на данной схеме,

компрессоры переключаются следующим образом:

Отработ

анное время (ч)

Компрессор

A,C: инверторные
компрессоры постоянного тока
B,D: компрессоры с постоянной
скоростью вращения

Пример системы

50 ч 30 ч

60 ч 10 ч

C D

A B

C D

Повышение

нагрузки

Повышение

нагрузки

Повышение

нагрузки

(Кроме систем с 1 внутренним блоком 8 л.с.)

Даже при отказе вентилятора

или датчика

Даже если откажет

компрессор в одной системе

Даже если откажет весь

внешний блок

Другой компрессор может

продолжить работу.

Другой внешний блок может

продолжить работу.

Автоматическое аварийное резервирование

НОВАЯ ФУНКЦИЯ

Входная мощность

Уровень 1:

100% (предварительная
установка)

Можно изменять
в диапазоне 40-100%

Уровень 2:

70% (предварительная
установка)

Уровень 3:

0% (Всегда в режиме «стоп»)

Установка

Время

Нормальная работа

Входная

мощность

Внешний

корпус

Теплообменник

(ребра, трубки, трубчатая панель)

Вентилятор

Вентиляторный

двигатель

Коробка

электрооборудования

Винты

Печатная

плата

Накопитель

Порт для трубы

хладагента

[под заказ]

Модели с антикоррозийной обработкой
предназначены для зданий, расположенных в
прибрежной зоне и других местах, где соленый
морской воздух может повредить внешний блок.
Теплообменник и другие детали подвергнуты
специальной обработке, которая делает их
исключительно стойкими к неблагоприятным
атмосферным воздействиям.

Примечание: Выбор такого внешнего блока не исключает
полностью возможность образования ржавчины.
Подробности об установке и техническом обслуживании
узнавайте у авторизованных дилеров.

Модели с антикоррозийной обработкой

Технология Demand Response

Все инверторные системы Panasonic ECOi
поддерживают технологию гибкого комплексного
управления энергопотреблением Demand Response
Management (DRM). С ее помощью можно
запрограммировать 3 уровня потребления
электроэнергии во время пиковых нагрузок. Это
позволяет снизить годовое потребление энергии
с минимальным ущербом для комфорта.

Внешний блок

DRM1

DRM2

DRM3

Коммутационная панель

Входная сила тока

24 В, 10 мА (пост. ток)

DRED

(Модуль заказного

управления)

Релейный контакт:

реле без

напряжения

Предусмотрен специальный разъем управления
«по запросу», позволяющий задействовать
0-50- 75-100% имеющегося потенциала.

Сигнал Demand Response

Входная мощность

DRM 1

DRM 2

50%

DRM 3

75%

НОВИНКА

см. ## стр.

Системы

серии ME1

2-WAY — 2-трубные системы

серии ME1

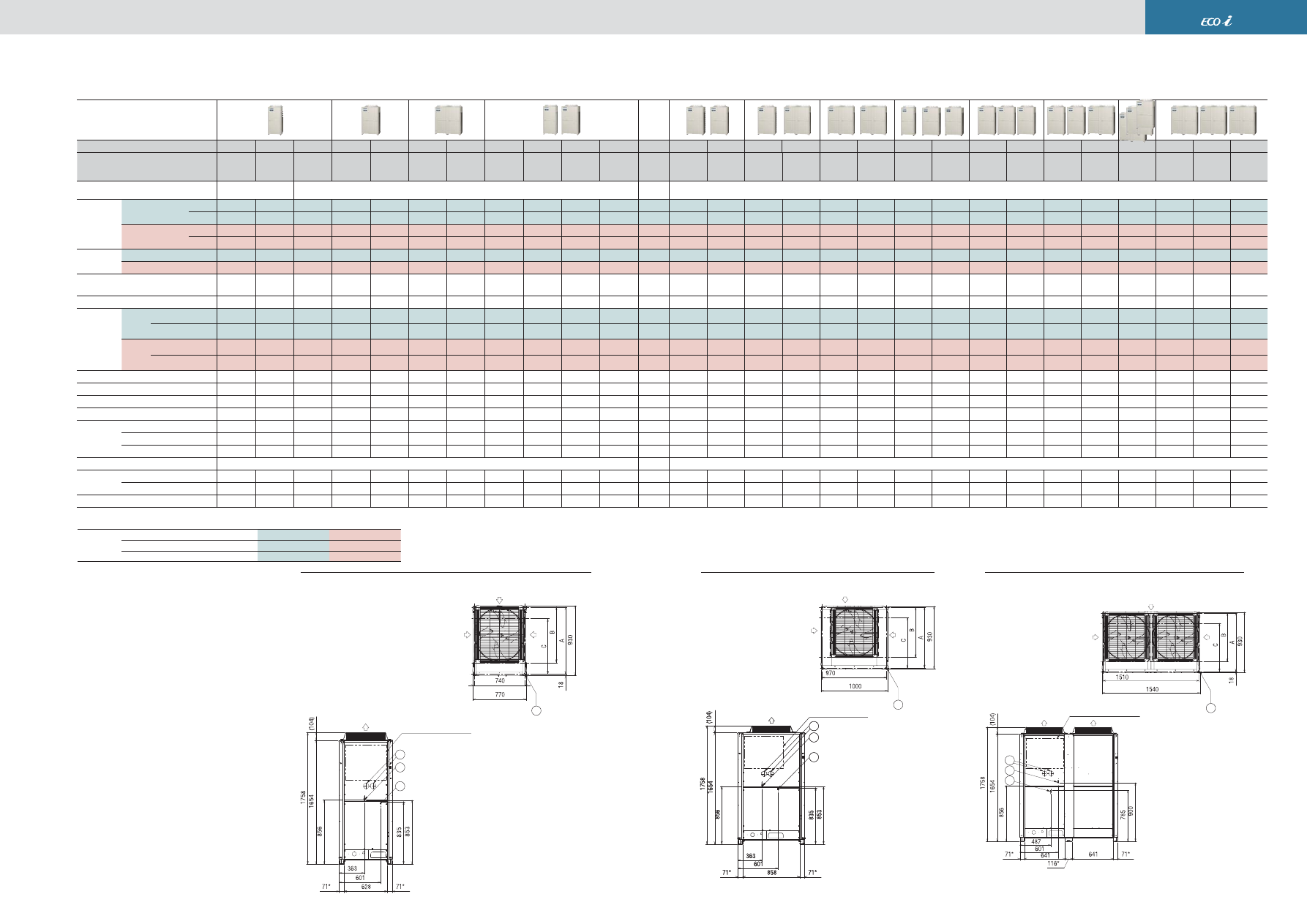

2-WAY — 2-трубные системы ECOi серии ME1

Внешний вид

л.с. (НР)

Модель

U-8ME1Е81

U-10ME1Е81 U-12ME1H8

U-14ME1H8

U-16ME1H8

U-18ME1H8

U-20ME1H8

U-14ME1H8
U-8ME1Е81

U-14ME1H8
U-10ME1Е81

U-14ME1H8
U-12ME1H8

U-16ME1H8
U-12ME1H8

U-16ME1H8
U-14ME1H8

U-16ME1H8
U-16ME1H8

U-18ME1H8
U-16ME1H8

U-20ME1H8
U-16ME1H8

U-20ME1H8
U-18ME1H8

U-20ME1H8
U-20ME1H8

U-16ME1H8
U-14ME1H8
U-12ME1H8

U-16ME1H8
U-16ME1H8
U-12ME1H8

U-16ME1H8
U-16ME1H8
U-14ME1H8

U-16ME1H8
U-16ME1H8
U-16ME1H8

U-18ME1H8
U-16ME1H8
U-16ME1H8

U-20ME1H8
U-16ME1H8
U-16ME1H8

U-20ME1H8
U-18ME1H8
U-16ME1H8

U-20ME1H8
U-18ME1H8
U-18ME1H8

U-20ME1H8
U-20ME1H8
U-18ME1H8

U-20ME1H8
U-20ME1H8
U-20ME1H8

Источник питания

380/400/415 В,
3-фазный, 50, 60 Гц

380/400/415 В, 3-фазный, 50 Гц

Производи-
тельность

Охлаждение

кВт

22,4

28,0

33,5

40,0

45,0

50,0

56,0

61,5

68,0

73,0

78,5

85,0

90,0

96,0

101,0

107,0

113,0

118,0

124,0

130,0

135,0

140,0

145,0

151,0

156,0

162,0

168,0

BTU/ч

76 500

95 600

114 300

136 500

153 600

170 600

191 100

209 900

232 100

249 100

267 900

290 100

307 200

327 600

344 700

365 200

385 700

402 700

423 200

443 700

460 800

477 800

494 900

515 400

532 400

552 900

573 400

Обогрев

кВт

25,0

31,5

37,5

45,0

50,0

56,0

63,0

69,0

76,5

81,5

87,5

95,0

100,0

108,0

113,0

119,0

127,0

132,0

138,0

145,0

150,0

155,0

160,0

169,0

175,0

182,0

189,0

BTU/ч

85 300

107 500

128 000

153 600

170 600

191 100

215 000

235 500

261 100

278 200

298 600

324 200

341 300

368 600

385 700

406 100

433 400

450 500

471 000

494 900

511 900

529 000

546 100

576 800

597 300

621 200

645 100

EER / COP

Охлаждение

Вт/Вт

4,04

3,60

3,61

3,60

3,36

3,50

3,33

3,75

3,60

3,47

3,35

3,43

3,34

3,44

3,36

3,51

3,43

3,35

3,41

3,35

3,39

3,44

3,38

3,33

Обогрев

Вт/Вт

4,56

4,10

4,21

3,85

3,86

3,82

4,34

4,09

4,12

3,96

4,03

3,86

3,83

3,84

3,85

4,04

3,92

3,96

3,86

3,84

3,85

3,83

3,81

Габаритные
размеры

В х Ш х Г

мм

1758 x 770 x
930

1758 x 1000 x
930

1758 x 1540 x
930

1758 x 1830 x
930

1758 x 2060 x
930

1758 x 2600 x
930

1758 x 3140 x
930

1758 x 2890 x
930

1758 x 3120 x
930

1758 x 3660 x
930

1758 x 4200 x
930

1758 x 4740 x
930

Вес Нетто

кг

234

281

309

421

543

590

618

730

842

899

927

1039

1151

1263

Электри-
ческие
параметры

Охлаж-
дение

Сила тока A

8,9/8,5/8,2

12,9/12,2/11,8 15,4/14,6/14,1 18,0/17,1/16,5 21,8/20,7/19,9 24,0/22,8/22,0 28,2/26,8/25,8 26,6/25,2/24,3 30,9/29,4/28,3 33,3/31,6/30,5 37,0/35,2/33,9

39,8/37,8/36,5 43,7/41,5/40,0

46,3/44,0/42,4 50,0/47,5/45,8 52,2/49,6/47,8 56,4/53,6/51,7 54,9/52,1/50,3 59,1/56,2/54,2 61,6/58,5/56,4 65,5/62,2/60,0 67,6/64,2/61,9 71,3/67,7/65,3 74,0/70,3/67,7

76,2/72,4/69,8 80,4/76,4/73,6 84,6/80,4/77,5

Входная

мощность

кВт

5,54

7,78

9,29

11,1

13,4

14,3

16,8

16,4

18,9

20,3

22,6

24,5

26,9

28,0

30,2

31,1

33,6

36,2

37,9

40,3

41,1

43,3

44,5

45,4

47,9

50,4

Обогрев

Сила тока A

8,8/8,4/8,1

12,7/12,1/11,6 15,1/14,4/13,9 17,4/16,5/15,9 21,1/20,1/19,3 24,3/23,1/22,3 27,7/26,3/25,4 25,8/24,5/23,6 30,6/29,1/28

32,5/30,8/29,7 36,2/34,4/33,1

38,3/36,4/35,1 42,1/40/38,5

46,3/44,0/42,4 48,8/46,4/44,7 52,0/49,4/47,7 55,4/52,6/50,7 53,4/50,8/48,9 57,5/54,6/52,7 59,5/56,5/54,5 63,2/60,1/57,9 66,1/62,8/60,5 68,6/65,2/62,9 73,0/69,3/66,8 76,2/72,4/69,8 79,7/75,8/73

83,3/79,1/76,2

Входная

мощность

кВт

5,48

7,68

9,15

10,7

13,0

14,5

16,5

15,9

18,7

19,8

22,1

23,6

25,9

28,0

29,5

31,0

33,0

32,7

35,2

36,6

38,9

40,2

41,7

43,9

45,4

47,5

49,6

Пусковой ток

1/1/1

78/81/85

74/77/80

78/81/85

91/93/96

98/101/103

83/86/88

92/94/96

96/98/101

100/102/105

96/98/101

100/102/105

113/114/116

120/122/123

121/123/124

125/127/128

118/119/121

122/122/125

118/119/121

122/122/125

135/134/136

142/142/143

143/144/144

145/146/146

148/149/149

152/153/153

Скорость воздушного потока

м/ч

8,820

9,180

11,400

12,720

14,640

16,980

21,480

21,900

24,120

25,440

27,360

29,700

31,680

34,020

36,840

38,160

40,080

42,420

44,340

46,260

48,600

50,940

Кол-во хладагента при поставке

кг

6,5

6,8

8,5

9,0

15,0

15,3

17,0

17,5

18,0

23,8

25,5

26,0

26,5

27,0

Внешнее статическое давление

Па

Трубо-
провод

Газовая труба

мм (дюймы)

19,05 (3/4”) 22,22 (7/8”) 25,40 (1/0”) 25,40 (1/0”) 28,58 (11/8”) 28,58 (11/8”) 28,58 (11/8”) 28,58 (11/8”) 28,58 (11/8”) 31,75 (11/4”) 31,75 (11/4”)

31,75 (11/4”) 31,75 (11/4”) 31,75 (11/4”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”) 38,10 (11/2”)

Жидкостная труба

мм (дюймы)

9,52 (3/8”)

12,70 (1/2”) 12,70 (1/2”) 12,70 (1/2”) 15,88 (5/8”) 15,88 (5/8”) 15,88 (5/8”) 15,88 (5/8”) 19,05 (3/4”) 19,05 (3/4”)

19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”) 19,05 (3/4”)

Уравнительная труба

мм (дюймы)

6,35 (1/4”)

6,35(1/4”)

6,35 (1/4”)

6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”)

Диапазон рабочих температур

Охлаждение: -10°С DB ~ +46°С DB, обогрев: -25°С WB ~ +20°С WB

Охлаждение: -10°С (DB) ~ +46°С (DB), Обогрев: -25°С (WB) ~ +20°С (WB)

Звуковое
давление

Нормальный режим дБ (A)

56,5

59,0

61,0

62,0

60,0

63,0

63,5

64,5

65,0

64,0

65,5

65,0

66,0

66,5

67,0

66,0

67,0

66,5

66,0

67,0

68,0

Бесшумный режим

дБ (A)

53,5

56,0

58,0

59,0

57,0

60,0

60,5

61,5

62,0

61,0

62,5

62,0

63,0

63,5

64,0

63,0

64,0

63,5

63,0

64,0

65,0

Мощность звука Нормальный режим дБ

71,0

73,5

75,5

76,5

74,5

77,5

78,0

79,0

79,5

78,5

80,0

79,5

80,5

81,0

81,5

80,5

81,5

81,0

80,5

81,5

82,5

8-12 л.с.

* Монтажный кронштейн,

сторона крепления.

Монтажные отверстия

(8-15 x 21 удлиненной формы)

под анкерные болты М12 или больше

Выходной напорный патрубок

(для высокого давления:

7,94,

соединение

Scrader)

Выходной напорный патрубок

(для низкого давления:

7,94,

соединение

Scrader)

Выбивное отверстие

для подсоединения манометра

(манометр в комплект не входит)

Клеммная панель

Клеммная панель (для проводов

управления, соединяющих внешние

блоки)

Монтажные отверстия

(8-15 x 21 удлиненной формы)

под анкерные болты М12 или больше

Выходной напорный патрубок

(для высокого давления:

7,94,

соединение

Scrader)

Выходной напорный патрубок

(для низкого давления:

7,94,

соединение

Scrader)

Выбивное отверстие для

подсоединения

манометра

(манометр в комплект не входит)

Клеммная панель

(для межсоединения внешних блоков)

Вид спереди

Коробка электрооборудования

Воздухозаборное

отверстие

A 894 (расстояние между

монтажными отверстиями)
Фронтальное подсоединение
трубопровода

B 730 (расстояние между

монтажными отверстиями)
Фронтальное подсоединение
трубопровода

C 730 (расстояние между
монтажными отверстиями)

Вид сверху

(расстояние е ду онта ны и

отверстия и)

Воздухозаборное

отверстие

4
3
2

18-20 л.с.

Вид сверху

(расстояние е ду

онта ны и отверстия и)

A 894 (расстояние между

монтажными отверстиями)
Фронтальное подсоединение
трубопровода

B 730 (расстояние между

монтажными отверстиями)
Фронтальное подсоединение
трубопровода

C 730 (расстояние между
монтажными отверстиями)

Воздухозаборное отверстие

Вид спереди

Коробка электрооборудования

Воздухозаборное

отверстие

14-16 л.с.

Вид сверху

(расстояние е ду

онта ны и отверстия и)

A 894 (расстояние между

монтажными отверстиями)
Фронтальное подсоединение
трубопровода

B 730 (расстояние между

монтажными отверстиями)
Фронтальное подсоединение
трубопровода

C (расстояние между
монтажными отверстиями)

Воздухозаборное отверстие

* Монтажный кронштейн,

сторона крепления.

* Технические характеристики могут быть изменены
без предварительного уведомления.

4
3

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°С DB / 19°С WB

20°С DB

Температура воздуха вне помещения

35°С DB

7°С DB / 6°С WB

Системы

серии ME1

Вид спереди

Коробка электрооборудования

Воздухозаборное

отверстие

Монтажные отверстия

(8-15 x 21 удлиненной формы)

под анкерные болты М12 или больше

Выходной напорный патрубок

(для высокого давления:

7,94,

соединение

Scrader)

Выходной напорный патрубок

(для низкого давления:

7,94,

соединение

Scrader)

Выбивное отверстие для

подсоединения

манометра

(манометр в комплект не входит)

Клеммная панель

(для межсоединения внешних блоков)

* Монтажный кронштейн,

сторона крепления.

содержание .. 12 13 14 15 ..
