19. ХРАНЕНИЕ МАШИНЫ


Подготовка машины к кратковременному и длительному хранению, обслуживание в процессе хранения и снятие с хранения выполняются согласно требованиям Руководства по хранению бронетанковой техники, М., Воениздат, 1970.

Дополнительно руководствоваться указаниями, изложенными в данной главе.

Машина при кратковременном или длительном хранении содержится полностью заправленной и укомплектованной с размещением всех съемных комплектующих изделий на своих штатных местах или уложенными в штатной укладке. Боеприпасы могут храниться в машинах с разрешения командования.

При кратковременном хранении машины могут храниться без герметизации или с герметизацией по методу «получехол» и «заклейка». При длительном хранении машины хранятся только герметизированными по методу «заклейка» или «получехол».

19.1. ПОДГОТОВКА МАШИНЫ К ХРАНЕНИЮ

Подготовка машины к хранению по возможности совмещается с очередным техническим обслуживанием № 2. Она включает подготовку корпуса, башни, агрегатов и систем машины. Операции подготовки к хранению и очередного технического обслуживания по возможности совмещаются.

Правила подготовки узлов и агрегатов, изложенные в данном разделе, относятся как к кратковременному, так и к длительному хранению.

19.1.1. ПОДГОТОВКА КОРПУСА, БАШНИ И СИДЕНИЙ

При постановке машины на хранение все наружные люки, двери и крышки, а также заслонки эжектора и жалюзи должны быть плотно закрыты.

Решетку над радиаторами и выпускное окно эжектора закрыть брезентовыми ковриками.

Сиденья командира, водителя и десантников зафиксировать в верхнем положении. Закрыть клапаны защиты двигателя.

19.1.2. ПОДГОТОВКА ДВИГАТЕЛЯ К ПОСТАНОВКЕ НА ХРАНЕНИЕ

При подготовке к хранению проверить работу клапанов слива охлаждающей жидкости из системы охлаждения и воды из эжектора. В случае заедания клапанов разобрать их, очистить детали от коррозии» смазать маслом МТ-16п, собрать и установить на место.

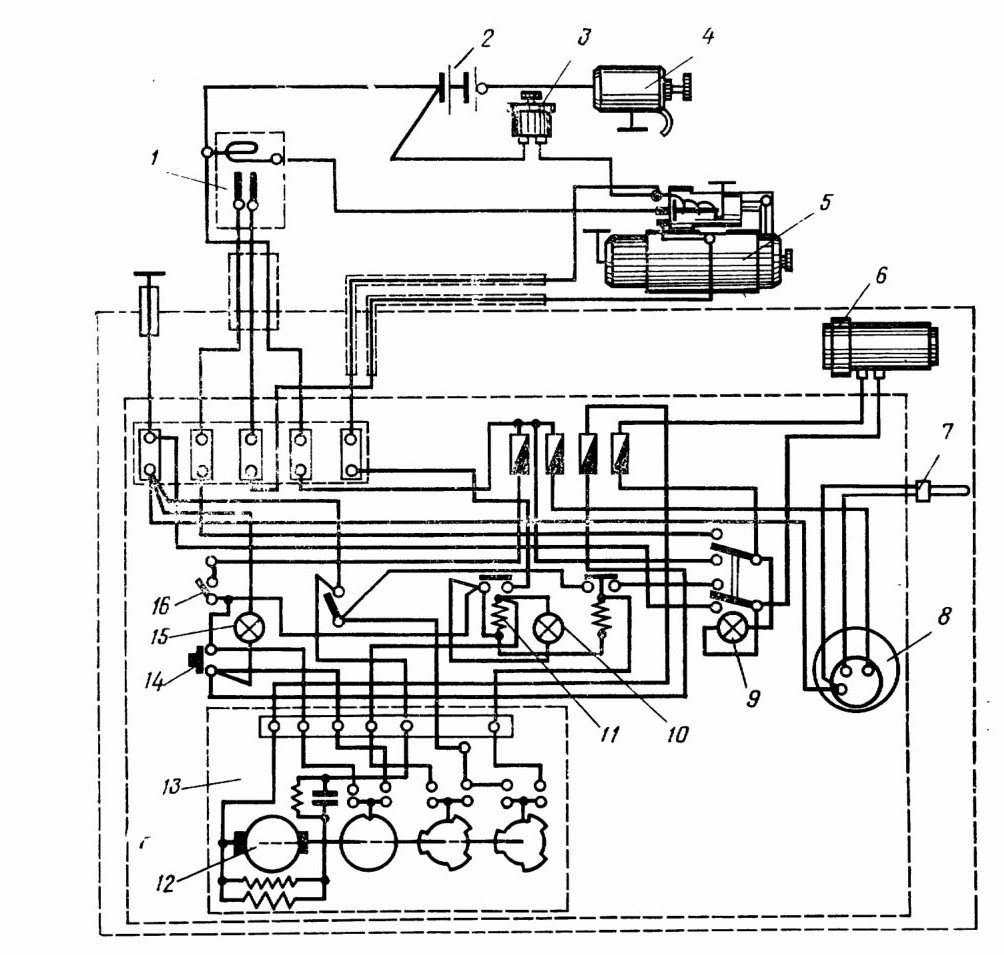

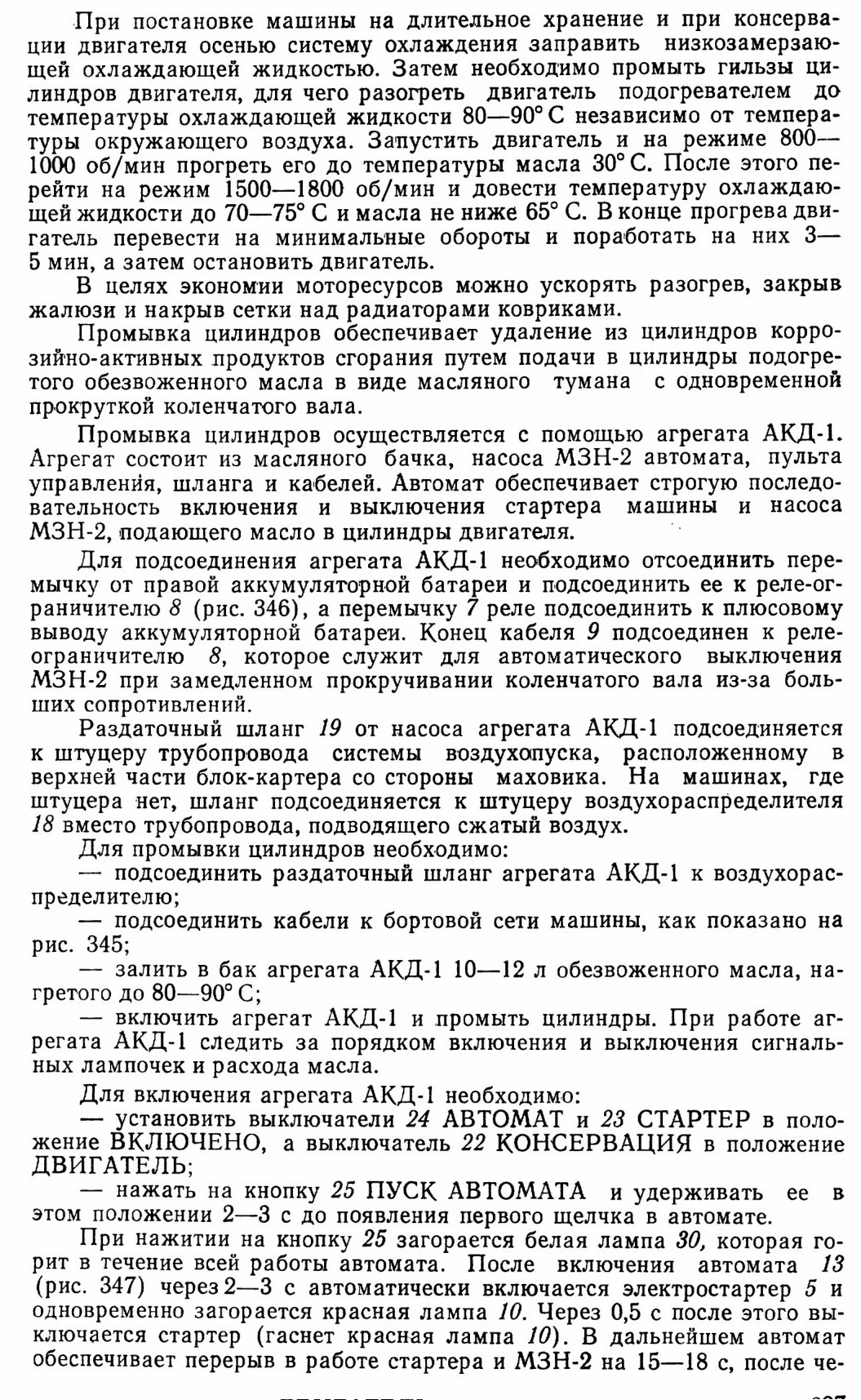

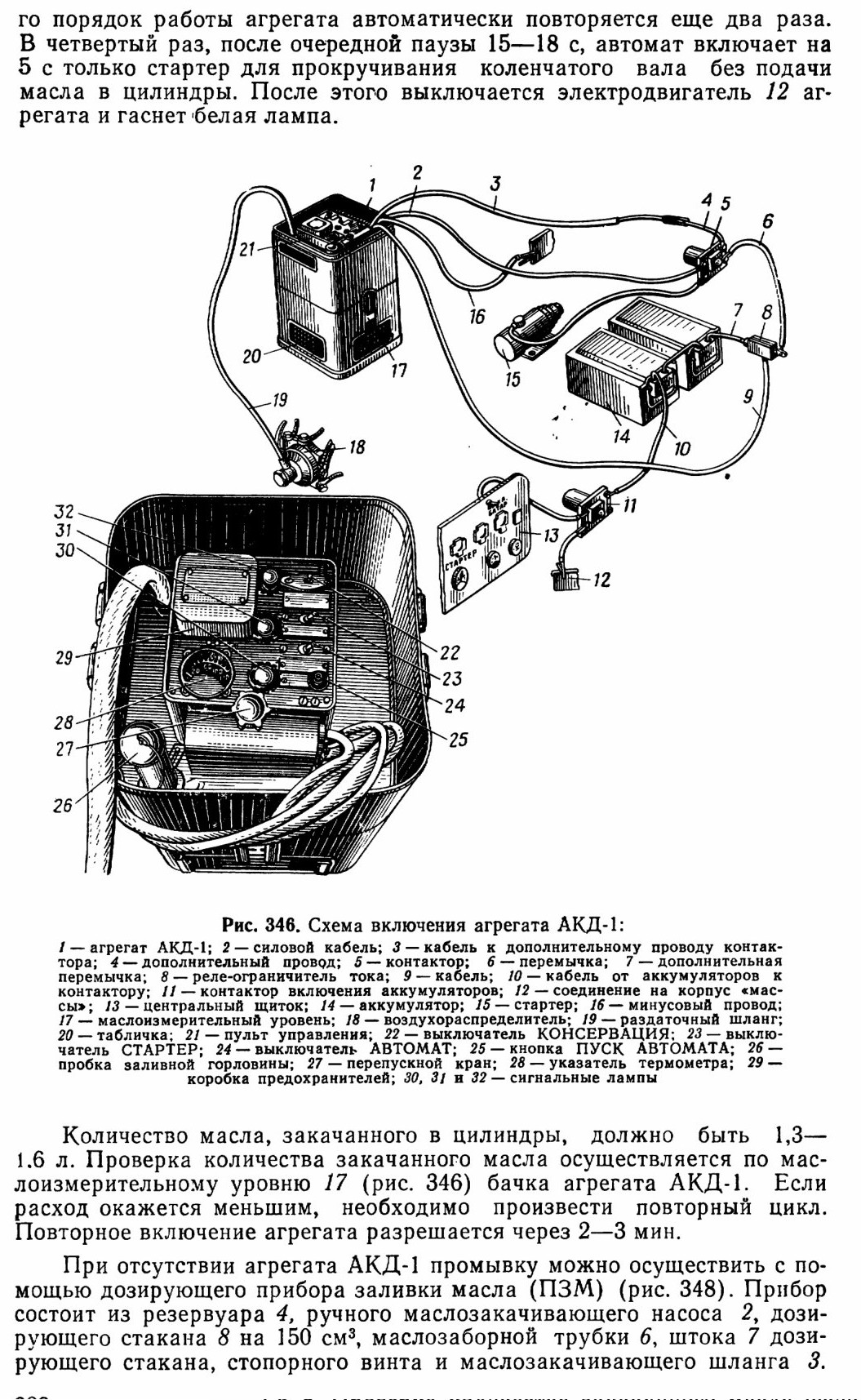

Рис. 347. Электрическая схема включения агрегата АКД-1:
1 — реле ограничения тока; 2 — аккумуляторные батареи; 3— кнопка стартера; 4 —выключатель аккумуляторных батарей; 5 — электростартер; 6 — маслозакачивающий насос; 7 — датчик термометра; 8 — указатель термометра; 9 — зеленая лампа; 10 —красная лампа; —контактор; 12 — электродвигатель агрегата; 13 — автомат времени пуска; 14— кнопка ПУСК АВТОМАТА; 15 — белая лампа; 16 — переключатель блока защиты








Для промывки необходимо:

— шланг 3 подсоединить к штуцеру 8 (рис. 201) воздухораспределителя и открыть крышку 29 (рис. 8) лючка на картере главного фрикциона;

— установить маховик коленчатого вала двигателя на 24±2° от верхней мертвой точки по стрелке 7 (рис. 143);

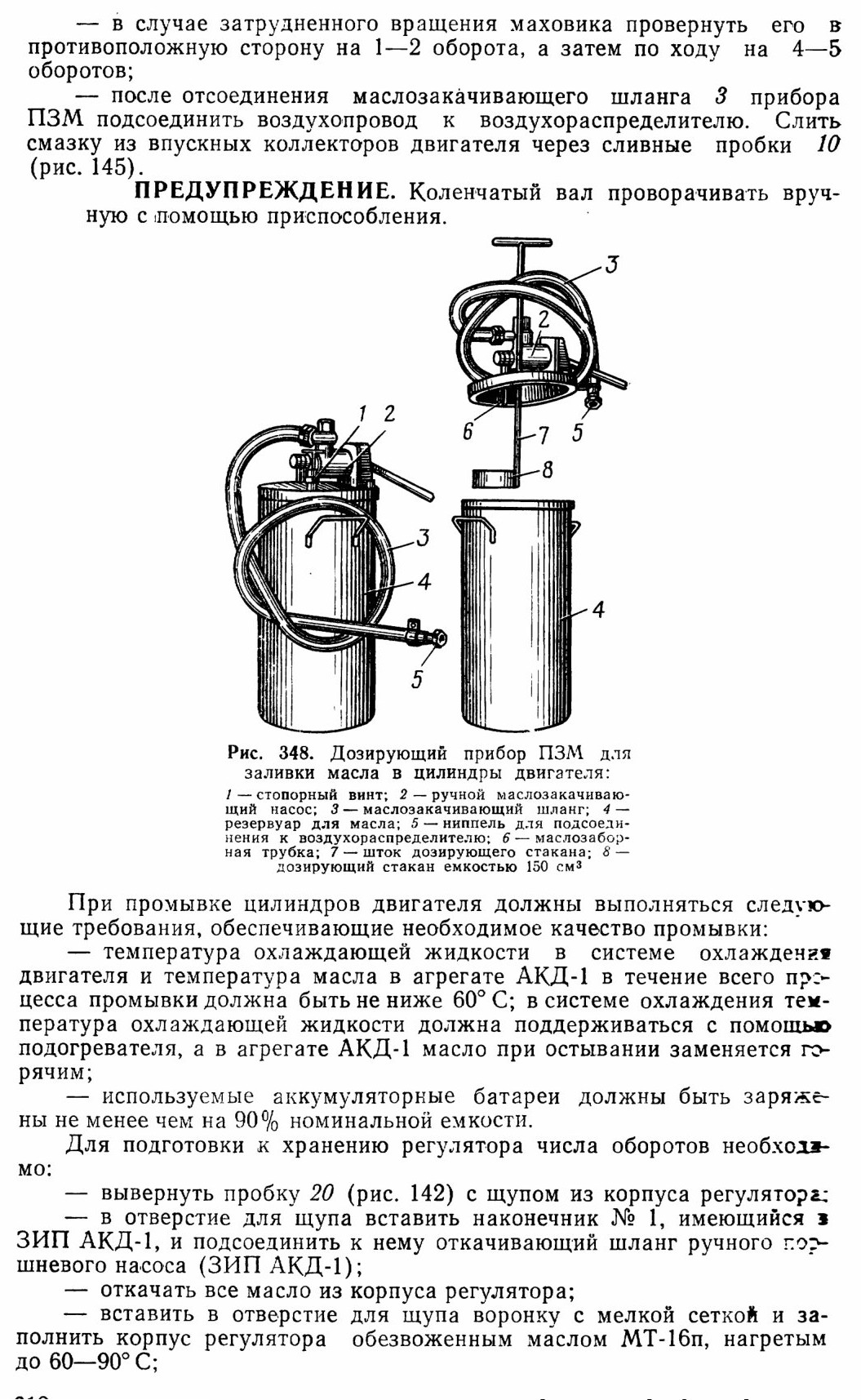

— закачивать с помощью ручного насоса 2 (рис. 348) в каждый цилиндр 140—160 см3 масла, а при первой закачке для заполнения колпака 9 (рис. 201) воздухораспределителя дополнительно закачать 100 см3 масла;

— после каждой закачки поворачивать коленчатый вал двигателя по ходу на 120°;

— после первой промывки цилиндров необходимо провернуть коленчатый вал на 1—2 оборота без подачи масла, после чего произвести повторную закачку масла в каждый цилиндр по 160—180 см3 тем же методом;

— удалить лишнюю смазку из цилиндров поворотом коленчатого вала двигателя на 4—5 оборотов по ходу;









— повернуть наружный рычаг 43 (рис. 166) управления топливным насосом 3—4 раза от положения СТОП до упора в винт максимальной подачи;

— вставить в отверстие для щупа регулятора наконечник № 3, подсоединить к нему откачивающий шланг поршневого насоса и отсосать излишек масла из корпуса регулятора;

— проверить уровень масла в регуляторе, а затем установить на место пробку с щупом.



19.1.3. ПОДГОТОВКА СИСТЕМЫ ПИТАНИЯ ТОПЛИВОМ

Если система была заправлена топливом Т-1, ТС-1 или дизельным топливом гидравлической очистки, необходимо слить его и заправить дизельным топливом прямогонной очистки. Для удаления остатков топлива Т-1, ТС-1 или ДТ гидравлической очистки поработать двигателем 10—15 мин.



19.1.4. ПОДГОТОВКА ВОДООТКАЧИВАЮЩИХ СРЕДСТВ

Проверить работу носового и кормового откачивающих насосов и состояние клапанов выброса воды. Клапаны разобрать, очистить от грязи и продуктов коррозии. Разрушенную окраску восстановить, а неокрашенные места смазать смазкой ГОИ-54п. Собрать клапаны и установить их на место. Очистить от грязи и коррозии фильтрующие сетки насосов.



19.1.5. ПОДГОТОВКА ХОДОВОЙ ЧАСТИ

При подготовке машины к хранению окрасить траки гусениц эмалью МС-17 или асфальтобитумным лаком с помощью пульверизатора. При этом следить, чтобы лак не попадал на резиновые втулки шарниров и на шины опорных и поддерживающих катков.



19.1.6. ПОДГОТОВКА ВООРУЖЕНИЯ

Все детали механизма заряжания очистить от грязи, пыли и продуктов коррозии.

Восстановить поврежденную окраску, а неокрашенные поверхности деталей смазать тонким слоем смазки ГОИ-54п.

Рычаги механизма заряжания зафиксировать в промежуточном положении. Лапки лотка сомкнуть (если макет находится в гнезде конвейера на линии выдачи, то снять его и установить на штатное место).

Очистить стекла шаровых опор, а шаровые опоры автохматов и пулеметов смазать смазкой ГОИ-54п или смесью 50% масла МТ-16п и 50% солидола.



19.1.7. ПОДГОТОВКА СИСТЕМЫ ВОЗДУШНО-ЖИДКОСТНОЙ ОЧИСТКИ СМОТРОВЫХ ПРИБОРОВ

Если в бачок заправлена вода, то слить ее и заправить бачок ннз-козамерзающей жидкостью марки 40 или 65. Затем на 1—2 с нажать кнопку ОЧИСТКА, расположенную на центральном щитке водителя или открыть и закрыть попеременно ручками 42 и 43 (рис. 137) краны. Если система работает исправно, то дозаправить бачок до нормы и закрыть пробку.





19.1.8. ПОДГОТОВКА ПРИЦЕЛА
Произвести техническое обслуживание № 2.

Надеть на окуляр колпак из светонепроницаемой бумаги. Убедиться, что рукоятка шторки находится в положении ЗАКРЫТО и на грани рукоятки переключения светофильтров видна надпись «НС-12».

19.1.9. ПОДГОТОВКА РАДИОСТАНЦИИ Р-123М

Освободить фиксаторы 28 (рис. 289) барабана, открыв крышку 24, и повернуть их с помощью отвертки. Поставить переключатель 23 фиксированных частот в положение ПЛАВНЫЙ ПОДДИАПАЗОН I или II, что ослабит натяжение пружин и тем самым повысит срок их службы.

19.1.10. ПОДГОТОВКА ПРХР

Протереть чистой ветошью и смазать смазкой ПВК все наружные неокрашенные части (кран ручки и штуцера не смазывать).

Провернуть барашек 7 (рис. 303) в направлении буквы Б до упора. Ввернуть в патрон 20 с силикагелем заглушку. Загерметизировать входное отверстие ВЗУ.

19.2. СОДЕРЖАНИЕ МАШИНЫ НА ХРАНЕНИИ

19.2.1. СИСТЕМА ПИТАНИЯ И СМАЗКИ

При кратковременном или длительном хранении машины системы питания и смазки содержать круглый год заправленными по норме. При этом при кратковременном хранении система питания летом должна быть заправлена летним дизельным топливом, а зимой — зимним или арктическим топливом. При переводе машины с зимней эксплуатации на летнюю зимнее дизельное топливо разрешается летним не заменять. Арктическое дизельное топливо рекомендуется заменять.

19.2.2. СИСТЕМА ОХЛАЖДЕНИЯ

Систему охлаждения при кратковременном хранении машины без герметизации и с герметизацией броневого корпуса содержать летом заправленной кипяченой водой с трехкомпонентной присадкой, а зимой — низкозамерзающей охлаждающей жидкостью.

:При длительном хранении машины систему охлаждения круглый год держать заправленной низкозамерзающей охлаждающей жидкостью.

19.2.3. ПРИБОРЫ НАБЛЮДЕНИЯ

При хранении машины без герметизации прибор ТКН-ЗБ не реже •одного раза в шесть месяцев включать в работу на время не менее 30 мин. Включать прибор разрешается только в бортовую сеть машины или к аккумуляторам, имеющим достаточную емкость.

Для длительного хранения приборы ТВНО-2 и ТКН-ЗБ необходимо законсервировать и по истечении одного года — для ТКН-ЗБ и двух лет — для ТВНО-2 произвести переконсервацию; при этом все смазанные детали протереть чистой салфеткой, слегка смоченной авиационным



бензином, затем просушить и вновь законсервировать, покрыв тонким слоем пушечной смазки или смазки УН.

ПРЕДУПРЕЖДЕНИЕ. Не допускать попадания бензина и смазки на оптические, резиновые, а также на окрашенные поверхности приборов.



19.3. СНЯТИЕ МАШИНЫ С ХРАНЕНИЯ

При снятии машины с хранения необходимо:

— разгерметизировать машину и выгрузить силикагель;

— удалить консервационную смазку;

— вынуть установленные при консервации заглушки;

— установить заряженные аккумуляторные батареи и другое оборудование (если они снимались);

— проверить заправку и соответствие заправленных горючего и смазочных материалов сезону предстоящей эксплуатации;

— проверить состояние трубопроводов, шлангов и соединений;

— проверить зарядку баллонов ППО и пневмосистемы;

— проверить исправность цепей ППО;

— проверить натяжение гусениц;

— проверить натяжение ремней привода компрессора и при необ-

ходимости натянуть;

— запустить двигатель и проверить его работу, показания контрольно-измерительных приборов, а также нет ли течи жидкости из систем;

— проверить приборы освещения и сигнализации;

— проверить работу средств связи;

— расконсервировать вооружение;

— проверить количество жидкости в гидрооткатнике;

— проверить механизм заряжания, приводы наведения, прицел »

пусковую установку ПТУРС;

— проверить состояние и комплектность ЗИП.







ГЕРМЕТИЗАЦИЯ МАШИНЫ МЕТОДОМ «ЗАКЛЕЙКА»

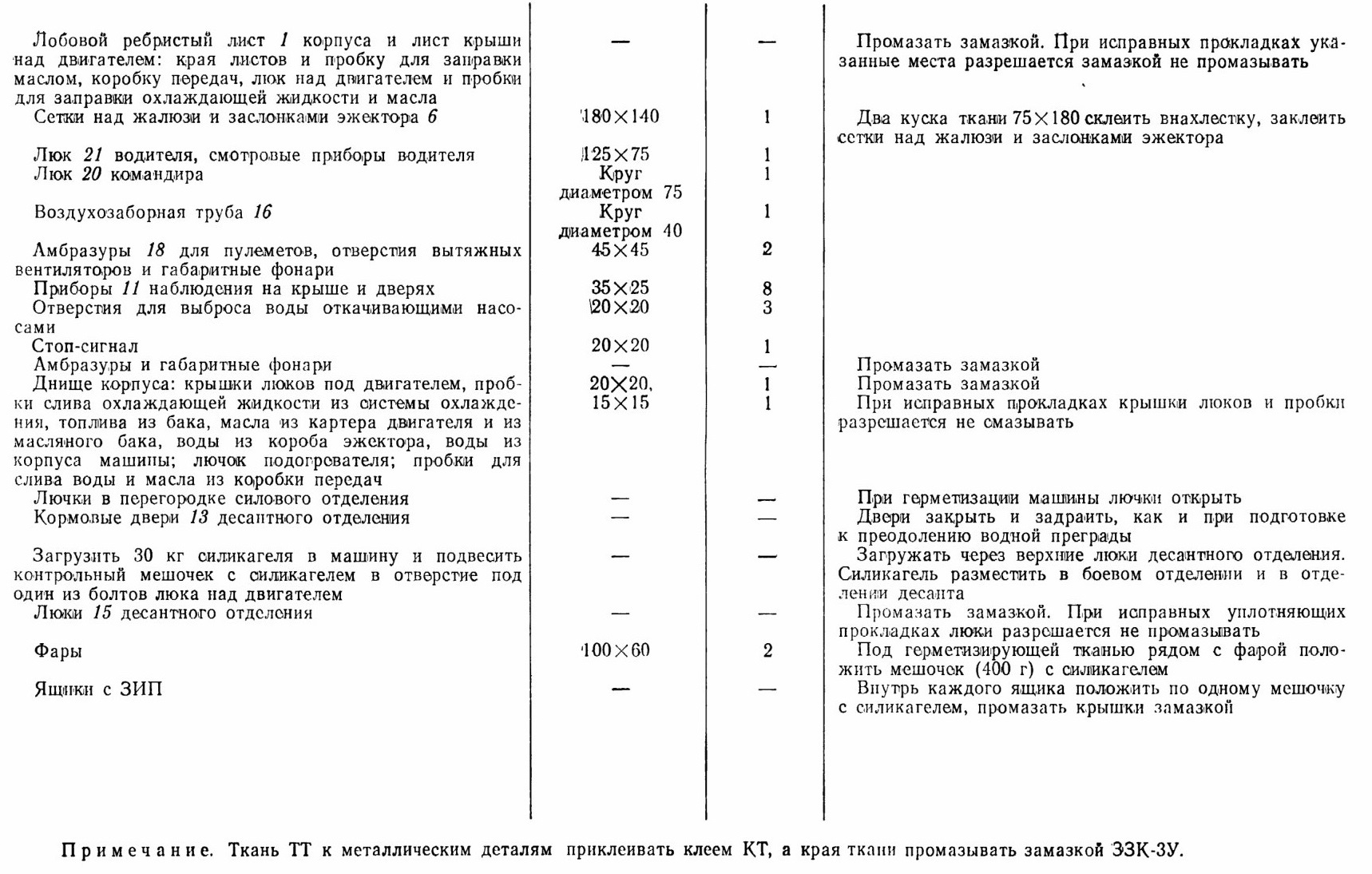

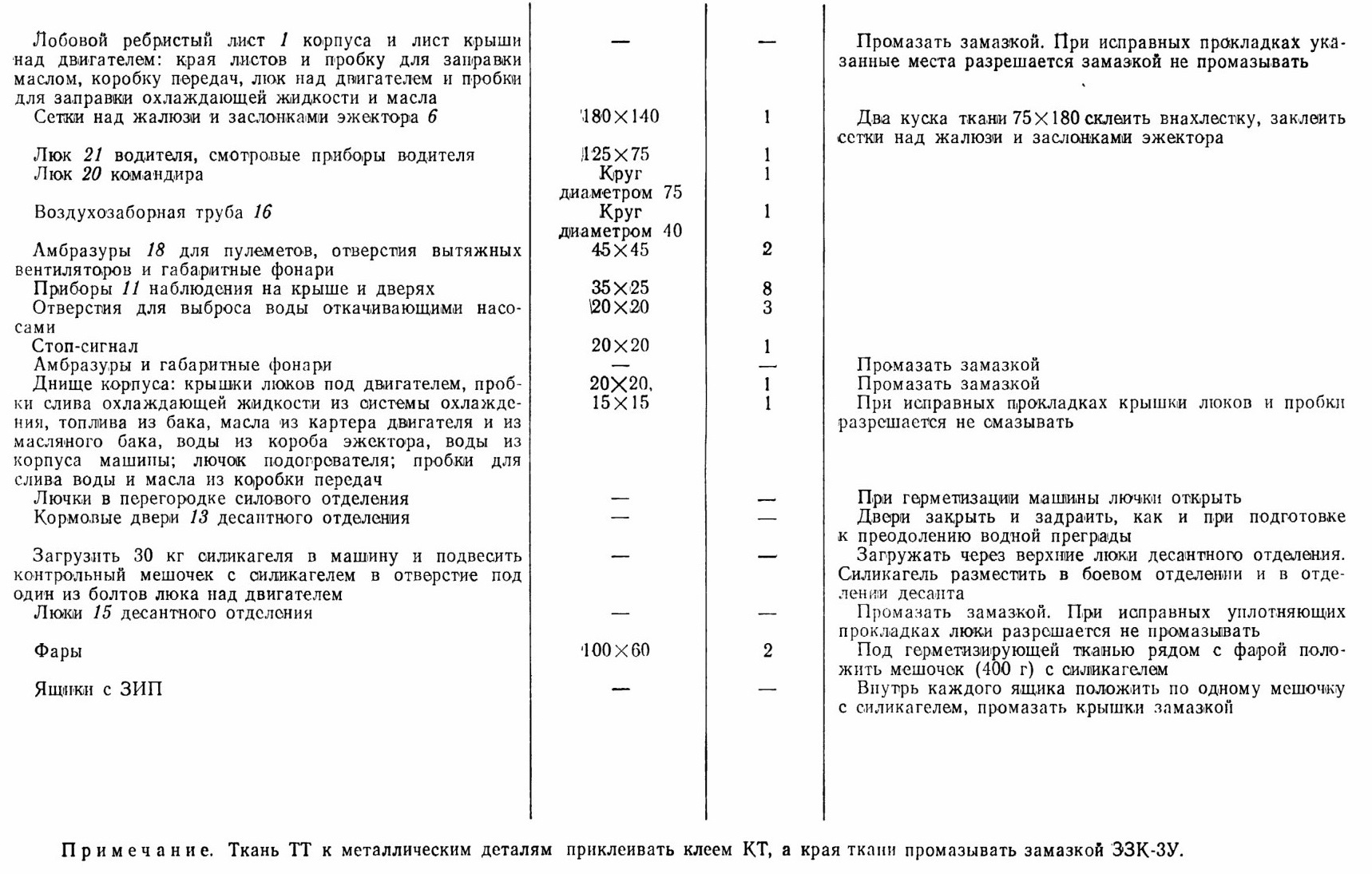

Сущность герметизации методом «Заклейка» заключается в заклейке влагонепроницаемым материалом (тканью ТТ или бумагой ПВ), промазывании специальной замазкой ЗЗК всех отверстий и щелей в корпусе и башне машины и в размещении внутри машины влагопоглотителя — силикагеля.

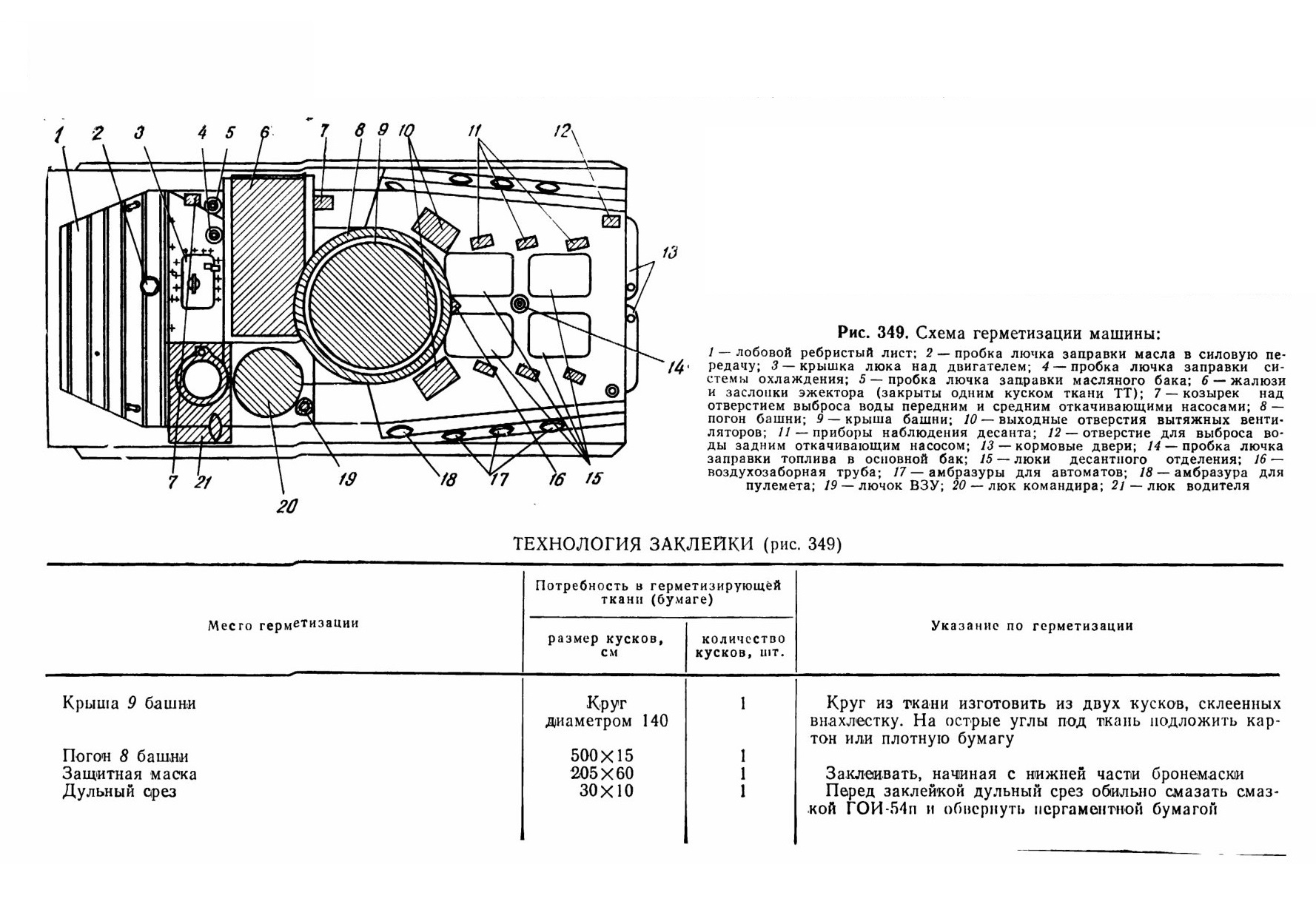

Схема герметизации машины методом «Заклейка» приведена  на рис. 349.




Рис. 349. Схема герметизации машины:
1 — лобовой ребристый лист; 2 — пробка лючка заправки масла в силовую передачу; 3 — крышка люка над двигателем; 4 — пробка лючка заправки системы охлаждения; 5 — пробка лючка заправки масляного бака; 6 — жалюзи и заслонки эжектора (закрыты одним куском ткани ТТ); 7 — козырек над отверстием выброса воды передним и средним откачивающими насосами; 8 — погон башни; 9 — крыша башни; 10 — выходные отверстия вытяжных вентиляторов; 11 — приборы наблюдения десанта; 12 — отверстие для выброса воды задним откачивающим насосом; 13 — кормовые двери; 14 — пробка лючка заправки топлива в основной бак; 15 — люки десантного отделения; 16 — воздухозаборная труба; 17 — амбразуры для автоматов; 18 — амбразура для пулемета; 19 — лючок ВЗУ; 20 — люк командира; 21 — люк водителя

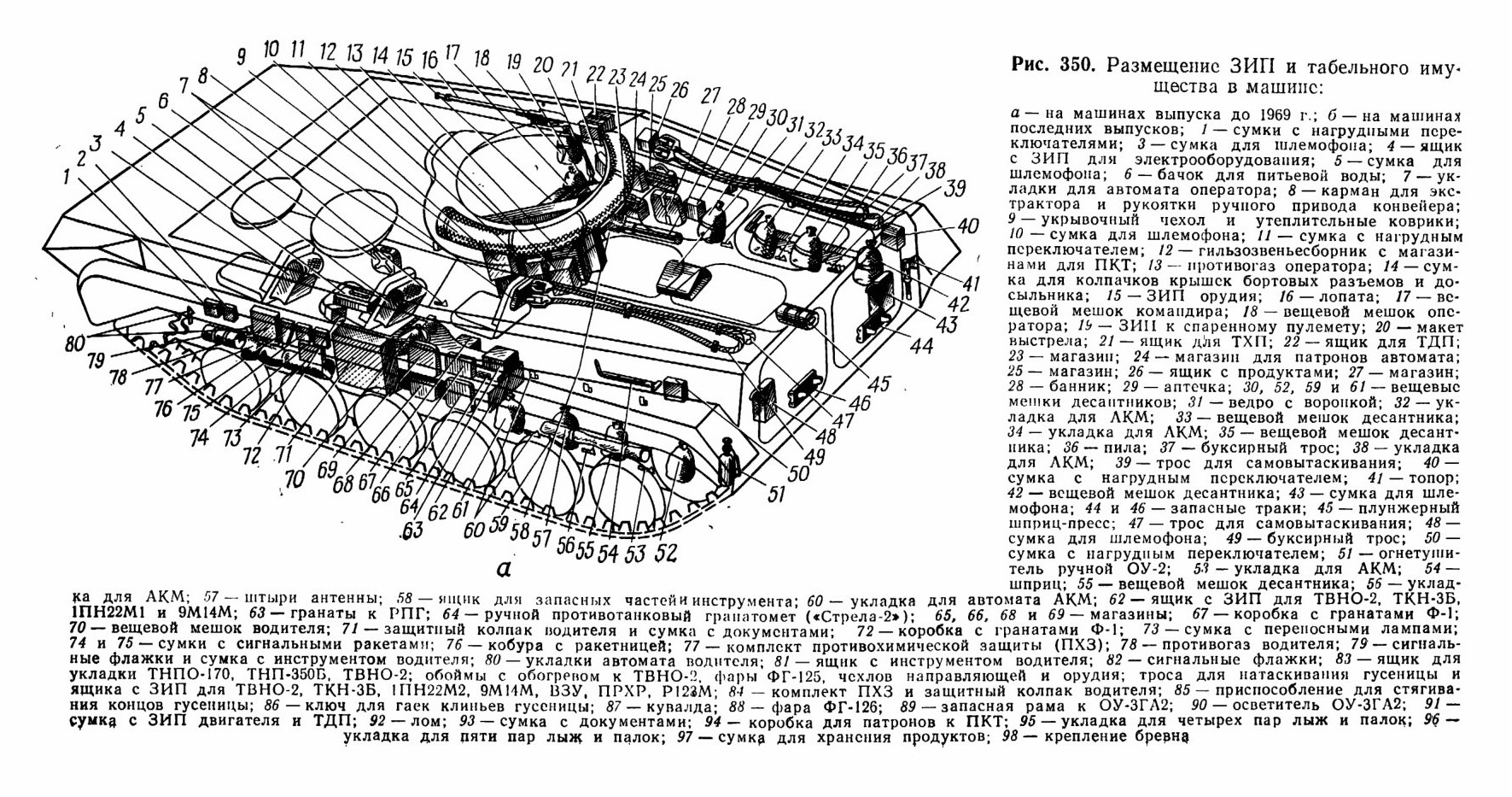

Рис. 350. Размещение ЗИП и табельного имущества в машине:
а — на машинах выпуска до 1969 г.; б — на машинах последних выпусков; 1 — сумки с нагрудными переключателями; 3 — сумка для шлемофона; 4 — ящик с ЗИП для электрооборудования; 5 — сумка для шлемофона; 6 — бачок для питьевой воды; 7 — укладки для автомата оператора; 8 — карман для экстрактора и рукоятки ручного привода конвейера;
9 — укрывочный чехол и утеплительные коврики;
10 — сумка для шлемофона; II — сумка с нагрудным переключателем; 12 — гильзозвеньесборник с магазинами для ПКТ; 13 — противогаз оператора; 14 — сумка для колпачков крышек бортовых разъемов и до-сыльника; 15 — ЗИП орудия; 16 — лопата; 17 — вещевой мешок командира; 18 — вещевой мешок оператора; 1У — ЗИП к спаренному пулемету; 20 — макет выстрела; 21 — ящик для ТХП; 22 — ящик для ТДП; 23 — магазин; 24— магазин для патронов автомата; 25— магазин; 26 — ящик с продуктами; 27— магазин; 28 — банник; 29 — аптечка; 30, 52, 59 и 61 — вещевые мешки десантников; 31 — ведро с воронкой; 32 — укладка для ЛКМ; 33— вещевой мешок десантника; 34 — укладка для ЛКМ; 35 — вещевой мешок десантника; 36 — пила; 37 — буксирный трос; 38 — укладка для ЛКМ; 39— трос для самовытаскивания; 40 — сумка с нагрудным переключателем; 41 — топор; 42 — вещевой мешок десантника; 43— сумка для шлемофона; 44 и 46 — запасные траки; 45 — плунжерный шприц-пресс; 47 — трос для самовытаскивания; 48 — сумка для шлемофона; 49 — буксирный трос; 50 — сумка с нагрудным переключателем; 51 — огнетушитель ручной ОУ-2; 53 — укладка для ЛКМ; 54 — шприц; 55 — вещевой мешок десантника; 56 — укладка для ЛКМ; 57 — штыри антенны; 58 — ящик для запасных частей инструмента; 60 — укладка для автомата ЛКМ; 62 — ящик с ЗИП для ТВНО-2, ТКН-ЗБ. 1ПН22М1 и 9М14М; 63—гранаты к РПГ; 64 — ручной противотанковый гранатомет («Стрела-2»); 65, 66, 68 и 69— магазины; 67 — коробка с гранатами Ф-1;
70 — вещевой мешок водителя; 71 — защитный колпак водителя и сумка с документами; 72 — коробка с гранатами Ф-1; 73 — сумка с переносными лампами;
74 и 75 — сумки с сигнальными ракетами; 76— кобура с ракетницей; 77 — комплект противохимической защиты (ПХЗ); 78 — противогаз водителя; 7Р —сигнальные флажки и сумка с инструментом водителя; 80 — уклалки автомата водителя; 81 — ящик с инструментом водителя; 82 — сигнальные флажки; 83 — ящик для
укладки ТНПО-170, ТНП-350Б, TBHO-2; обоймы с обогревом к TBHO-:!, фары ФГ-125, чехлов направляющей и орудия; троса для натаскивания гусеницы и
ящика с ЗИП для ТВНО-2. ТКН-ЗБ, 1ПН22М2, 9MI4M, ВЗУ, ПРХР. PI23M; 84 — комплект ПХЗ и защитный колпак водителя; 85 — приспособление для стягивания концов гусеницы; 86 — ключ для гаек клиньев гусеницы; 87 — кувалда; 88 — фара ФГ-126; 89 — запасная рама к ОУ-ЗГЛ2; 90 — осветитель ОУ-ЗГА2; 91 — сумка с ЗИП двигателя и ТДП; 92 — лом; 93 — сумка с документами; 94— коробка для патронов к ПКТ; 95 — укладка для четырех пар лыж и палок; 96 —укладка для пяти пар лыж и палок; 97 — сумка для хранения продуктов; 98 — крепление бревна









Нажмите на картинки для увеличения

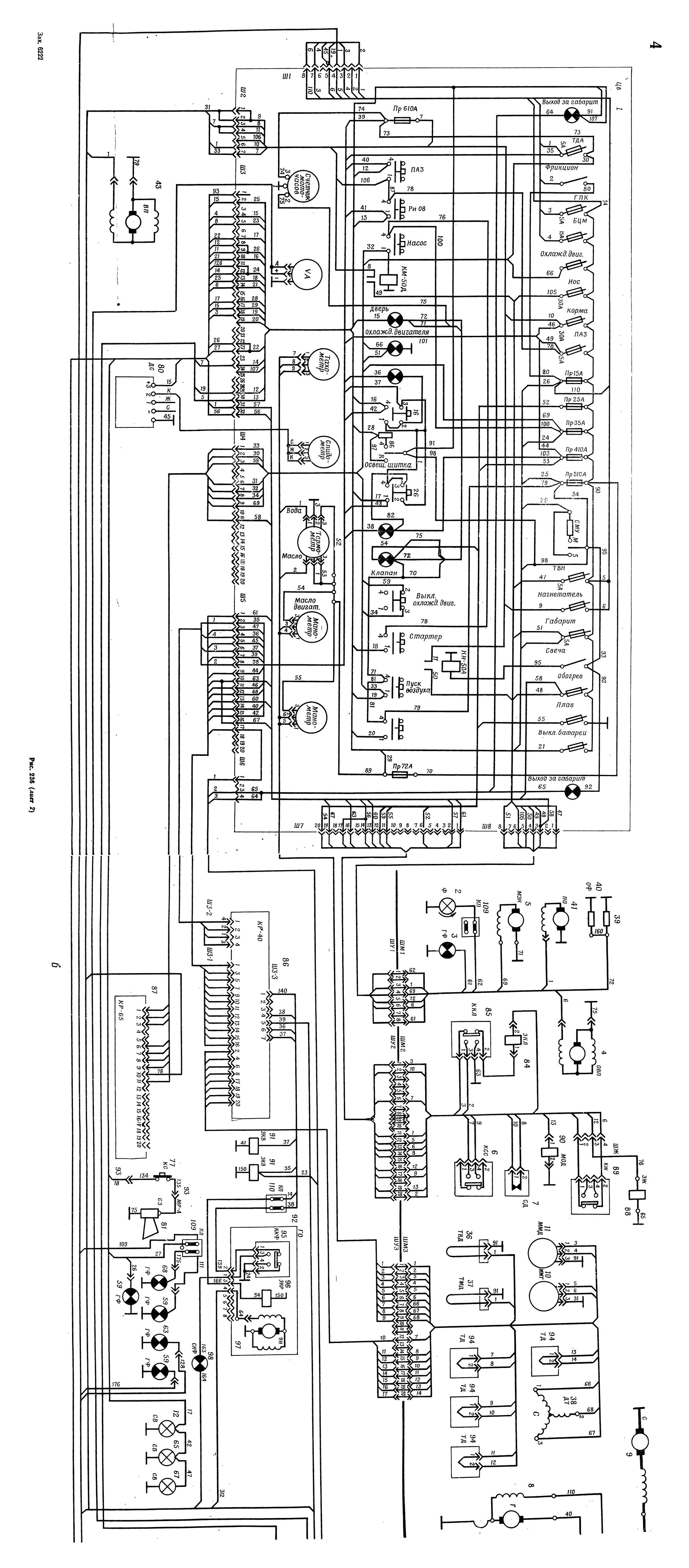

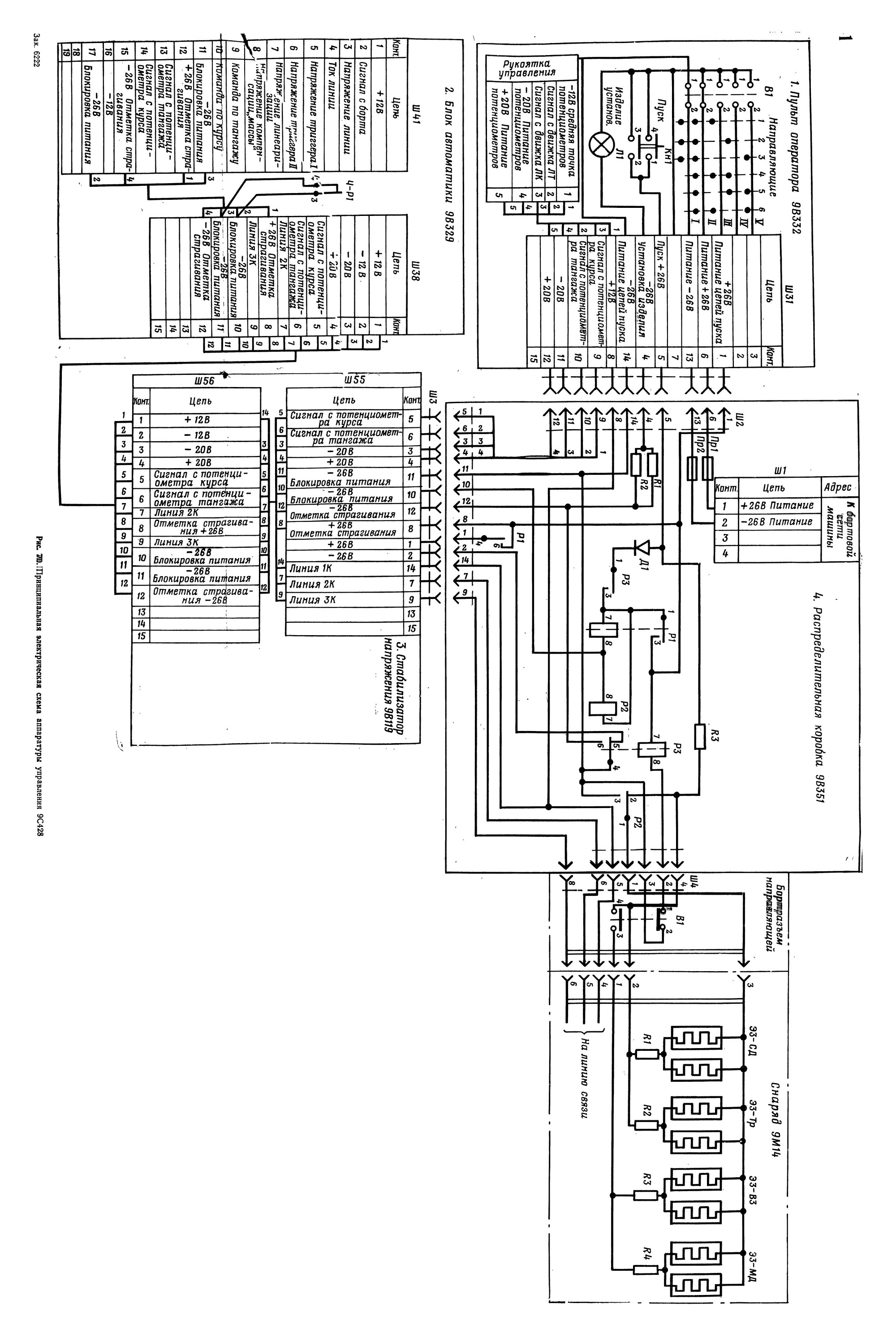

Принципиальная электрическая схема аппаратуры управления 9С428

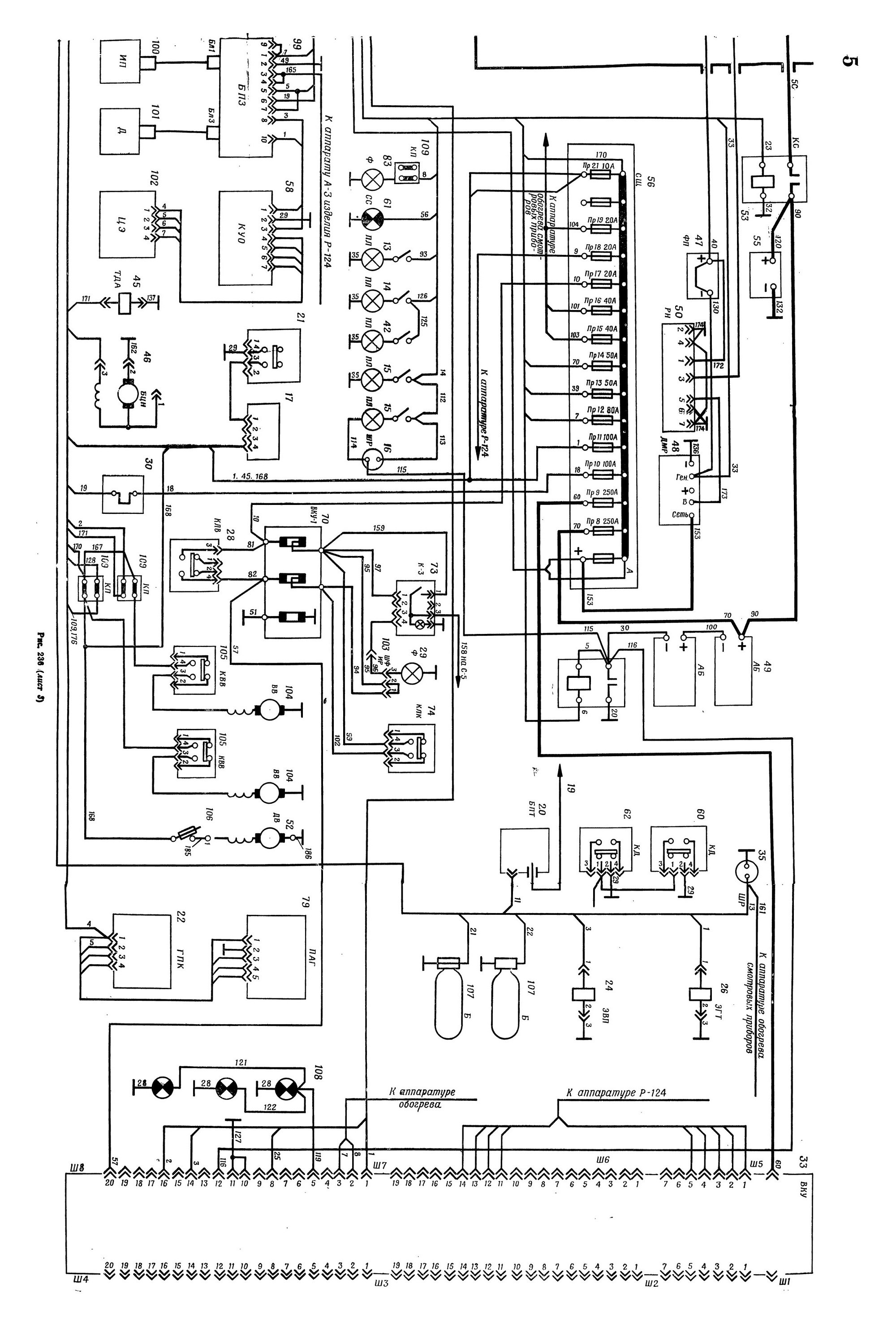

Принципиальная электрическая схема системы обогрева

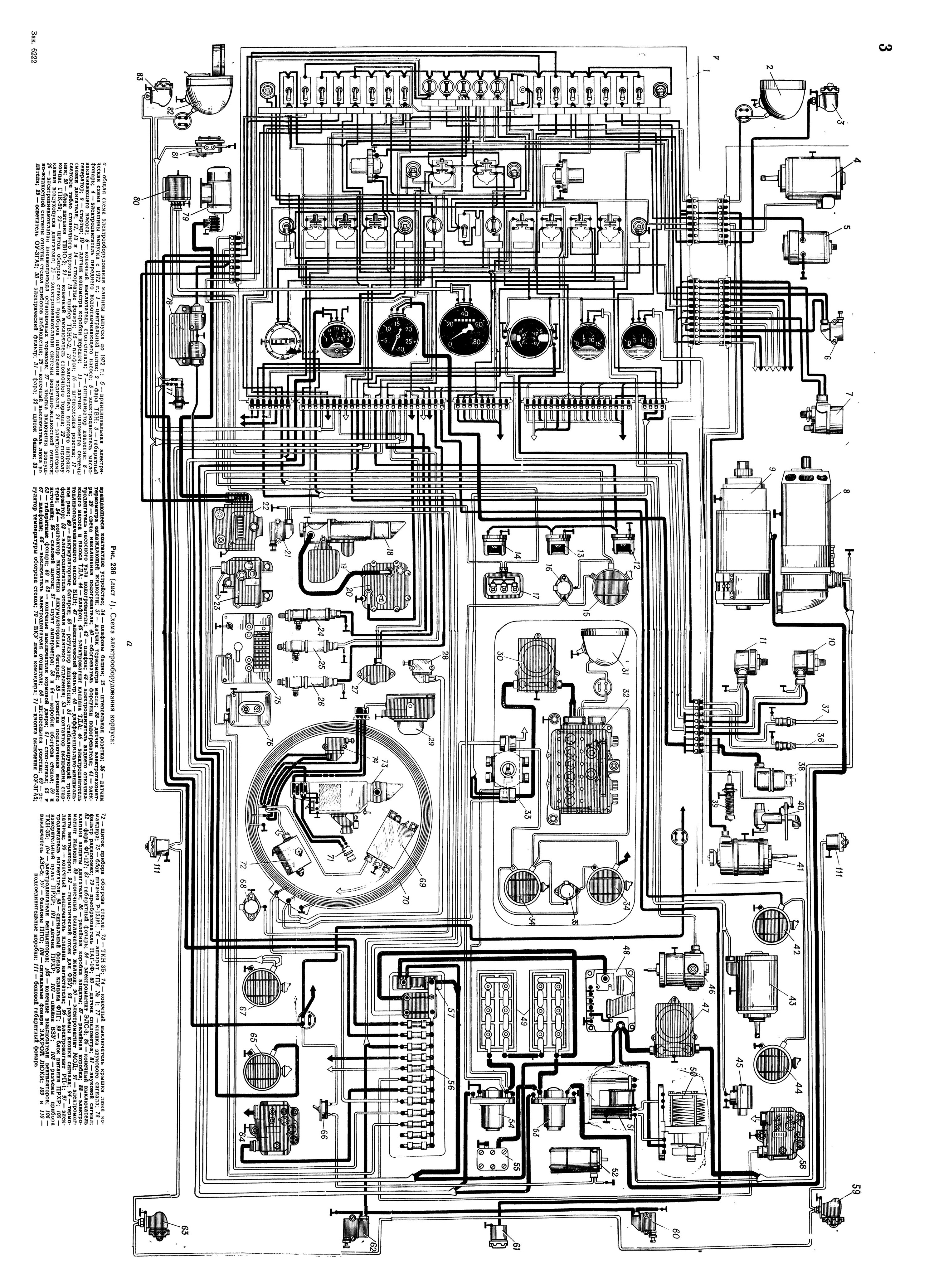

Схема электрооборудования корпуса - а

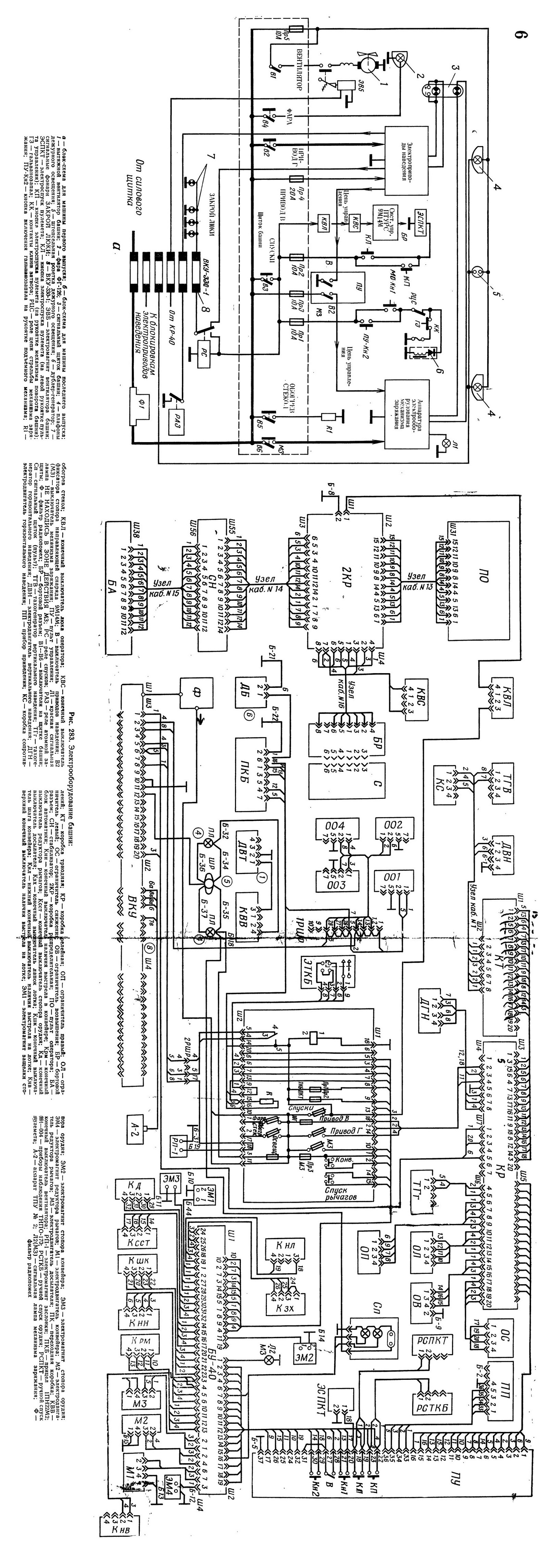

Схема электрооборудования корпуса - б

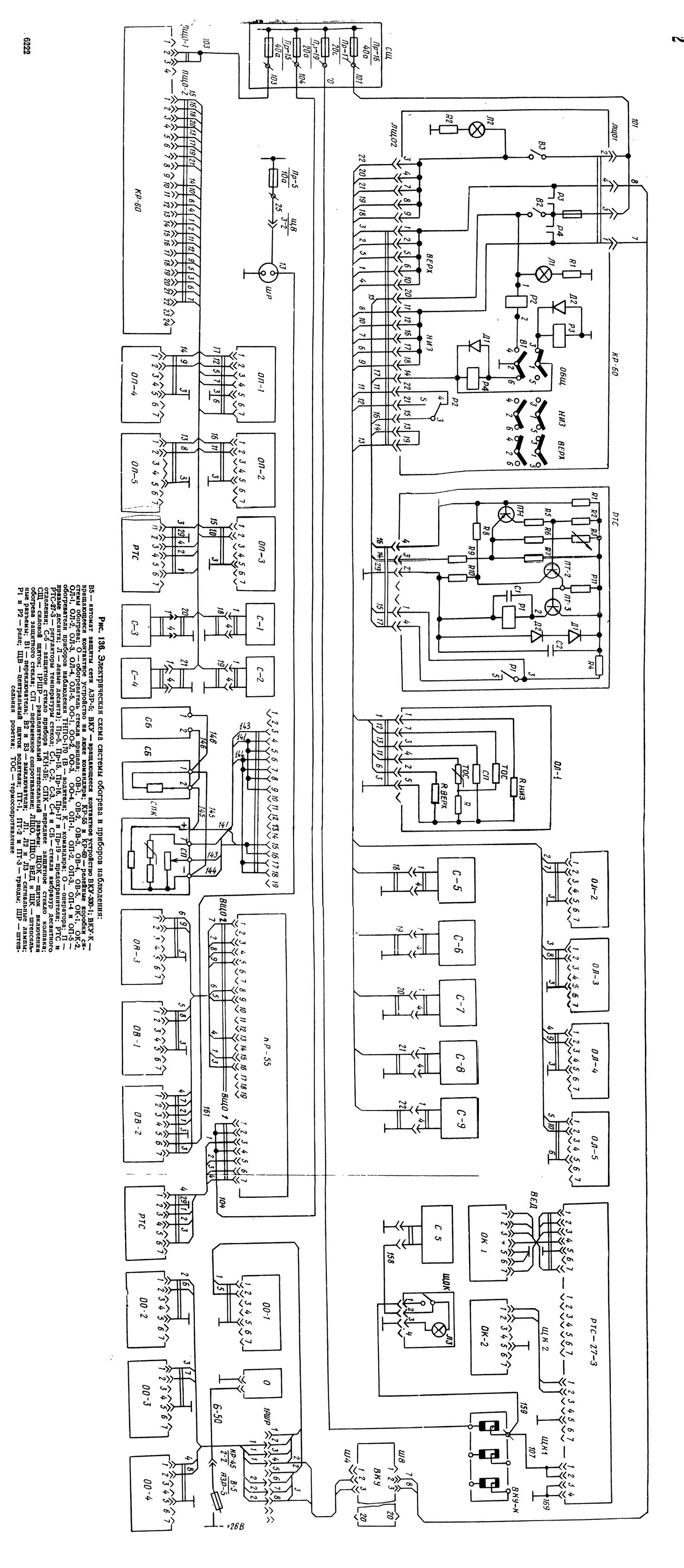

Рис 283 - Электрооборудование башни

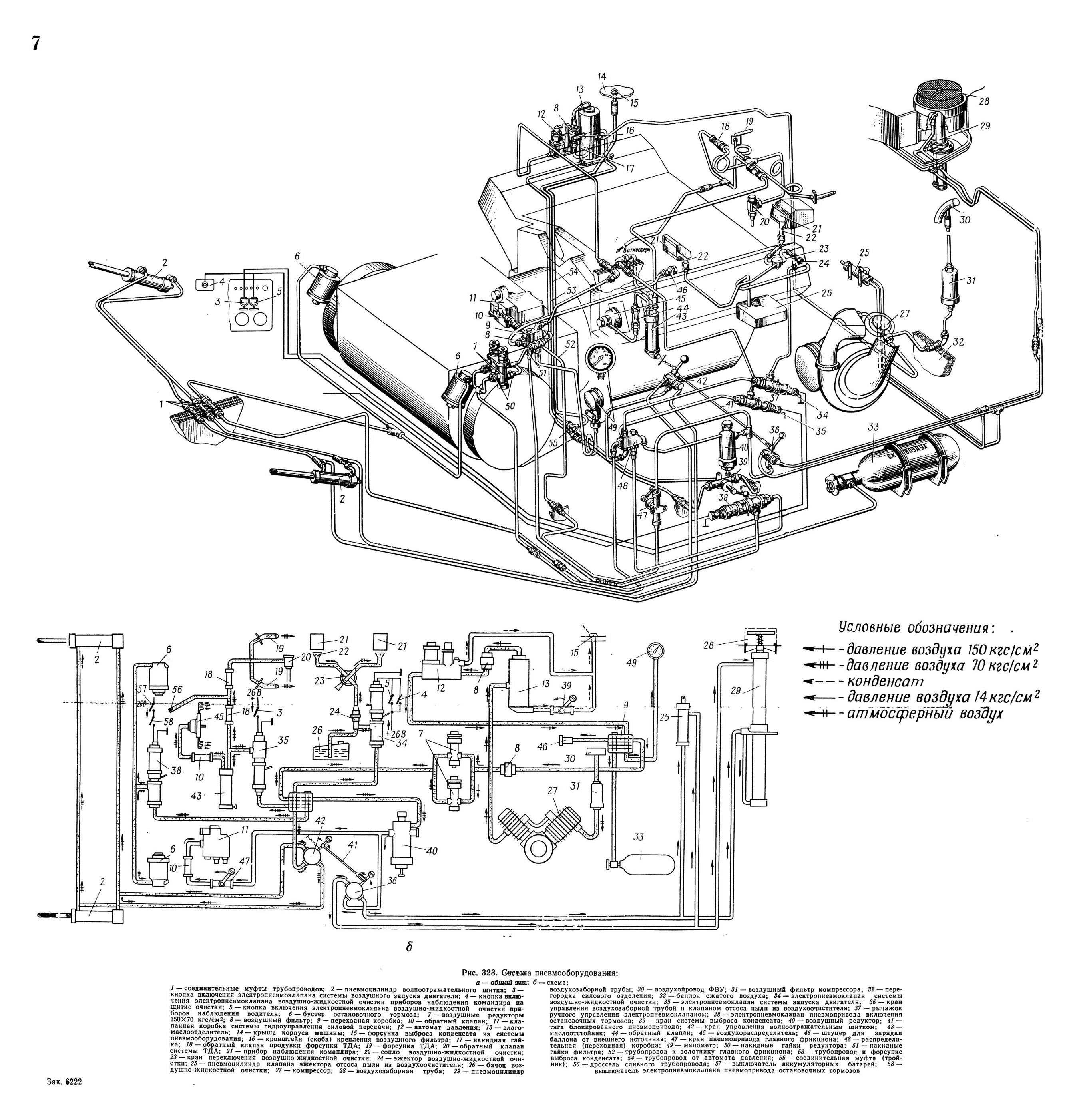

Рис 323 Система пневмооборудования

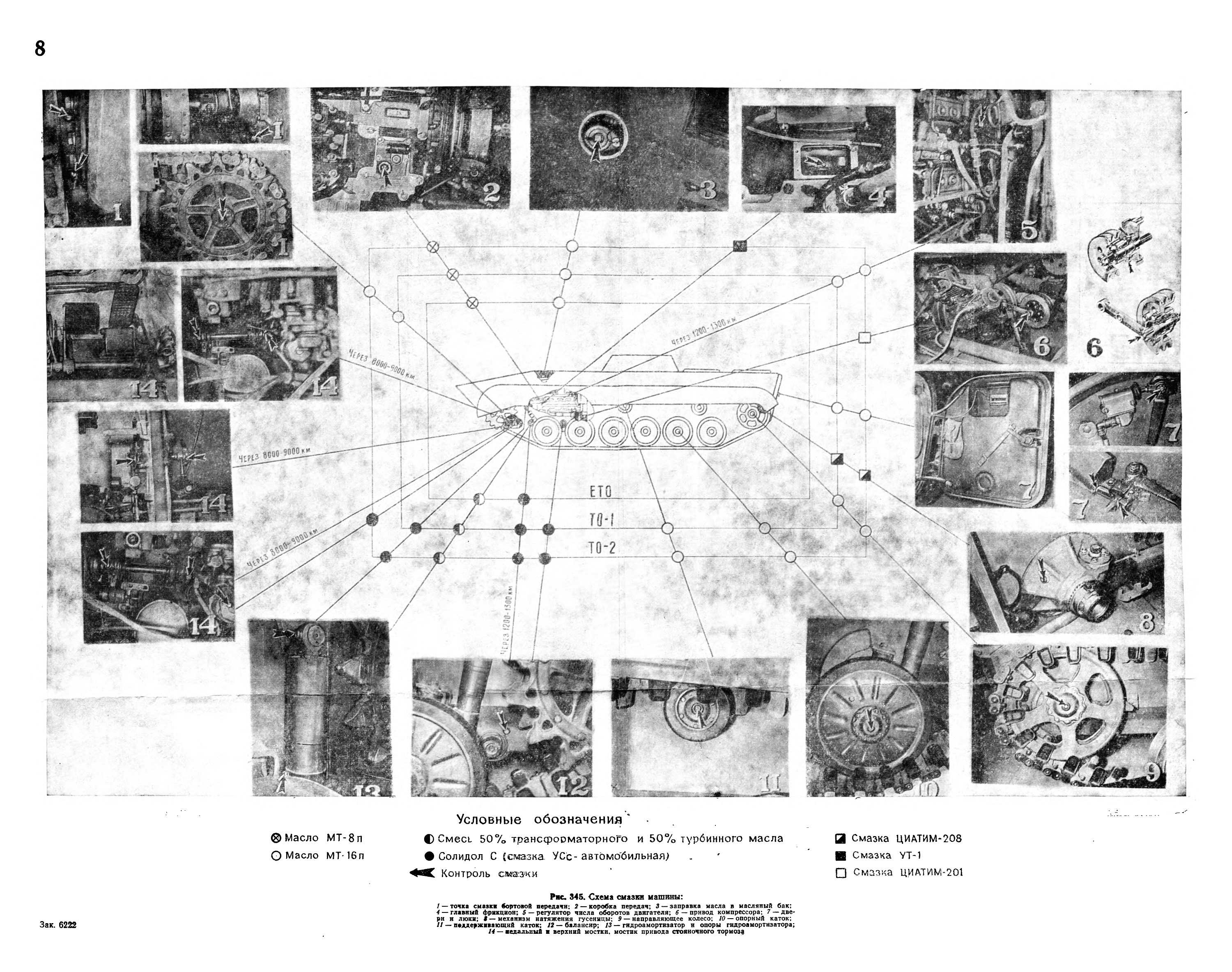

Рис 345 Схема смазки машины
