ГЛАВА I КЛАССИФИКАЦИЯ И ОСНОВНЫЕ НАЗНАЧЕНИЯ СТАЛЬНЫХ ЭЛЕКТРОДОВ (1956 год)

Производство электродов для дуговой сварки (Крюковский Н.Н.) - 1956 год

ГОСУДАРСТВЕННОЕ НАУЧНО-ТЕХНИЧЕСКОЕ ИЗДАТЕЛЬСТВО

МАШИНОСТРОИТЕЛЬНОЙ ЛИТЕРАТУРЫ

Москва 19 5 6

В книге изложен отечественный опыт производства электродов для сварочных работ.

Книга является переработанным и значительно дополненным вторым изданием труда вышедшего в 1953 г.

Книга предназначена для инженерно-технических работников электродного производства.

ГЛАВА I КЛАССИФИКАЦИЯ И ОСНОВНЫЕ НАЗНАЧЕНИЯ СТАЛЬНЫХ ЭЛЕКТРОДОВ (1956 год)

Стальные электроды применяются для дуговой сварки конструкционных и легированных сталей с особыми свойствами, а также для наплавки поверхностных слоев.

В зависимости от основного назначения электроды группируются по типам.

Каждому типу соответствуют электроды различных промышленных марок, определяемых технологическими свойствами, составом электродного покрытия, маркой проволоки и свойствами наплавленного металла.

Электроды отдельных марок имеют технические паспорта, отражающие их технологические особенности.

Большинство электродов различных марок дает одинаковый по составу и свойствам наплавленный металл сварного шва и сварного соединения. Поэтому по действующему ГОСТ 2523-51* стальные электроды для дуговой сварки и наплавки классифицируются по механическим свойствам металла шва, наплавленного этими электродами, а не по составу покрытий и металлических стержней.

Механические свойства металла шва и сварных соединений при применении электродов для сварки конструкционных и легированных сталей с особыми свойствами приведены в табл. 1—4, а состав и твердость наплавленного электродами металла поверхностных слоев — в табл. 5—11. В табл. 12—17 помещены данные, характеризующие состав покрытия и присадочного металла, толщину слоя покрытия промышленных марок электродов для сварки конструкционных и легированных сталей с особыми свойствами.

Таблицы составлены применительно к наиболее распространенным электродам основных промышленных марок.

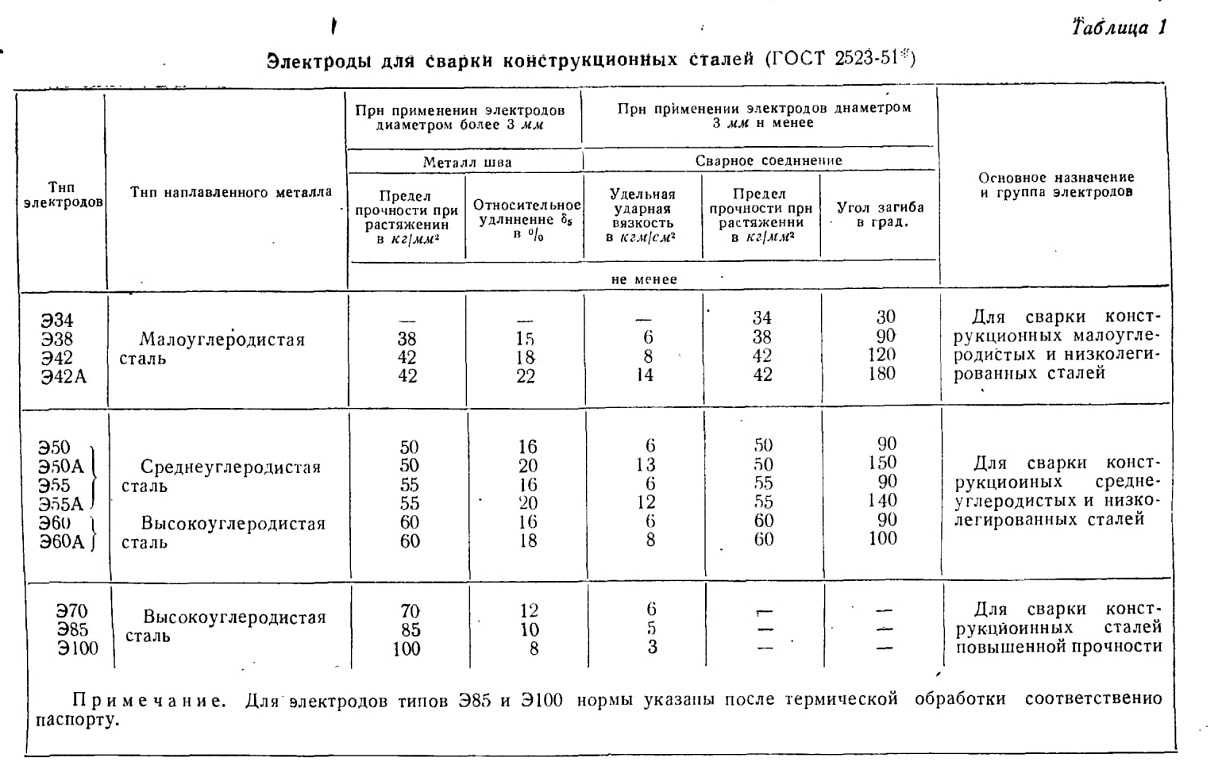

Таблица 1 Электроды для Сварки конструкционных сталей (ГОСТ 2523-51*)

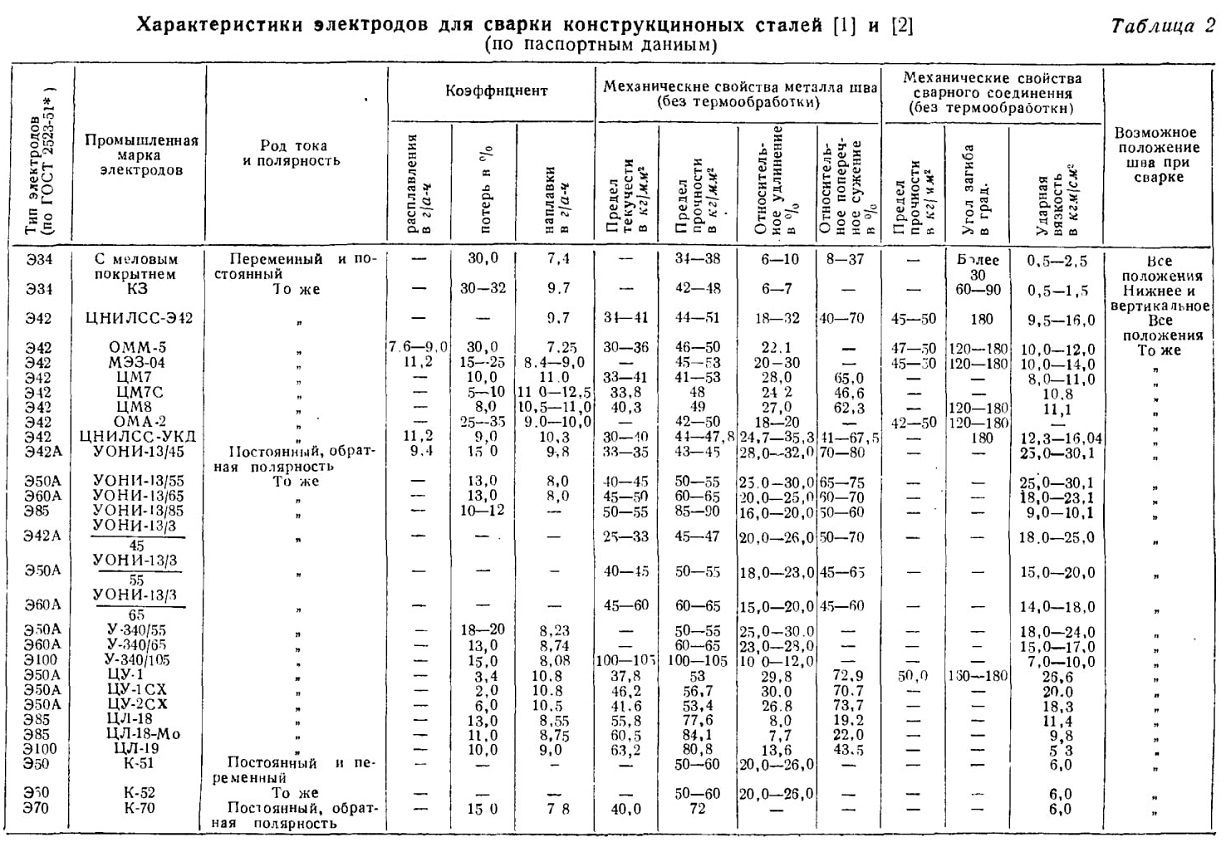

Таблица 2

Характеристики электродов для сварки конструкционных сталей [1] и [2] (по паспортным данным)

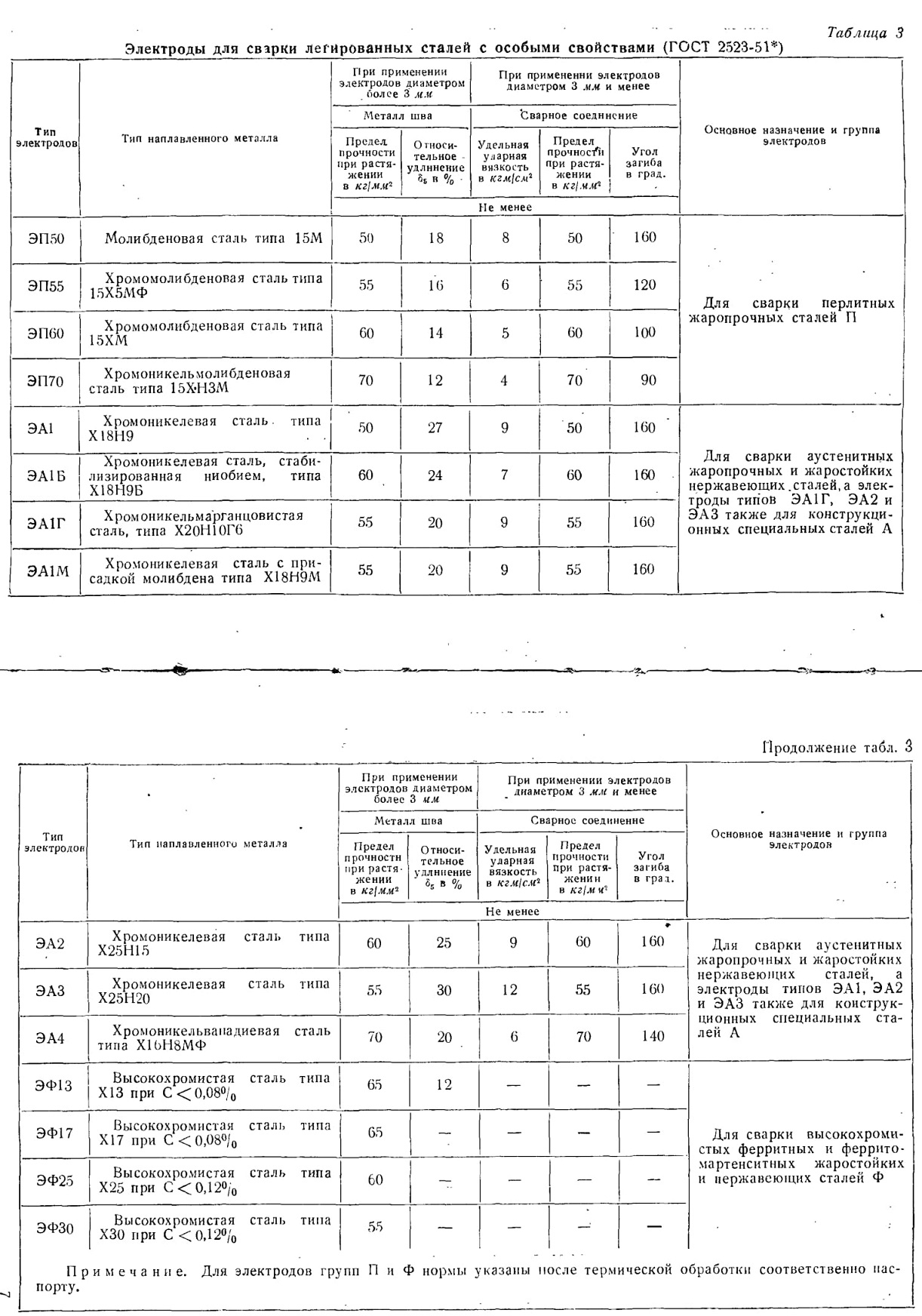

Таблица 3 Электроды для сварки легированных сталей с особыми свойствами (ГОСТ 2523-51*)

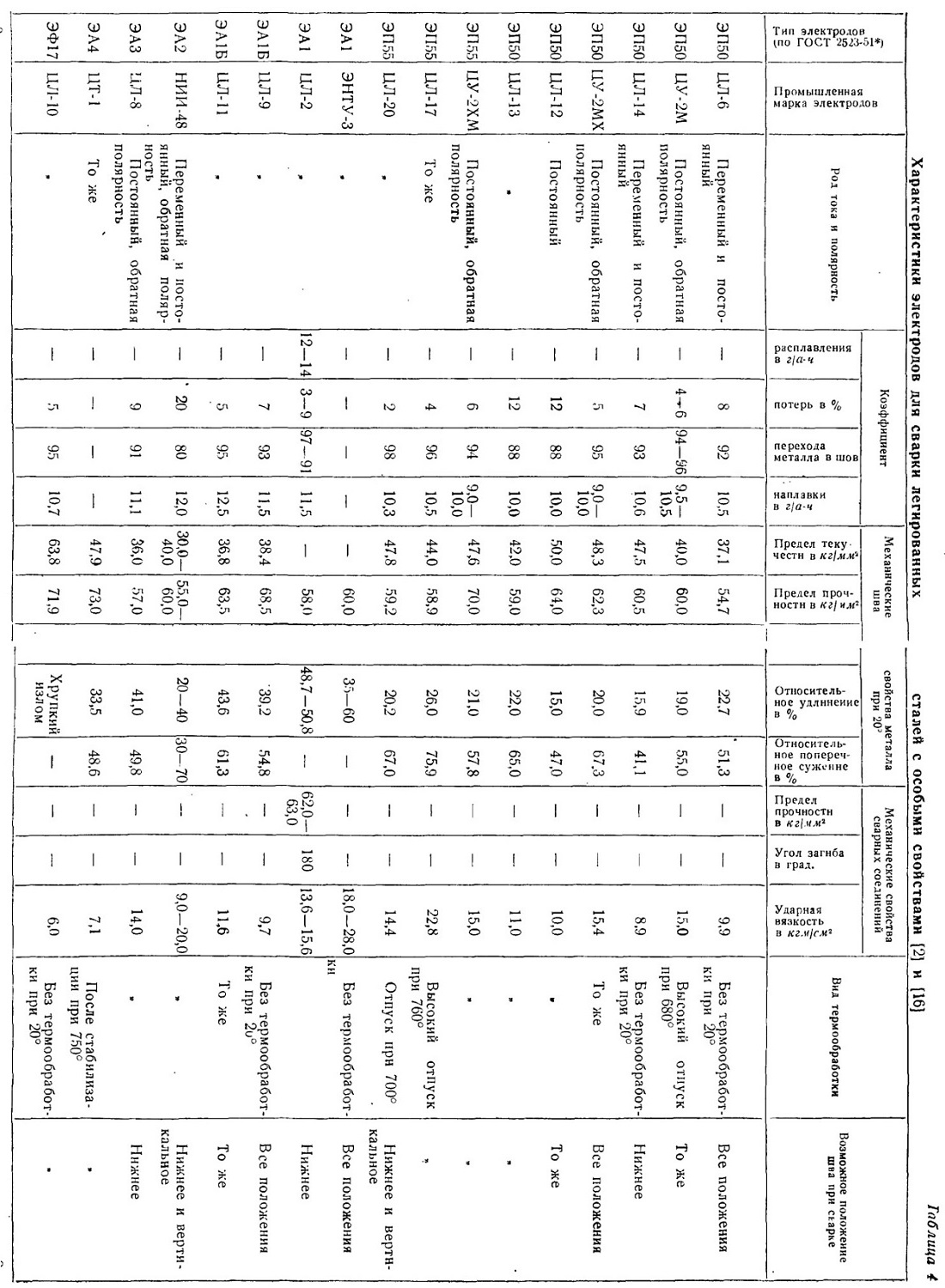

Таблица 4

Характеристики электродов для сварки легированных сталей с особыми свойствами [2] и (16)

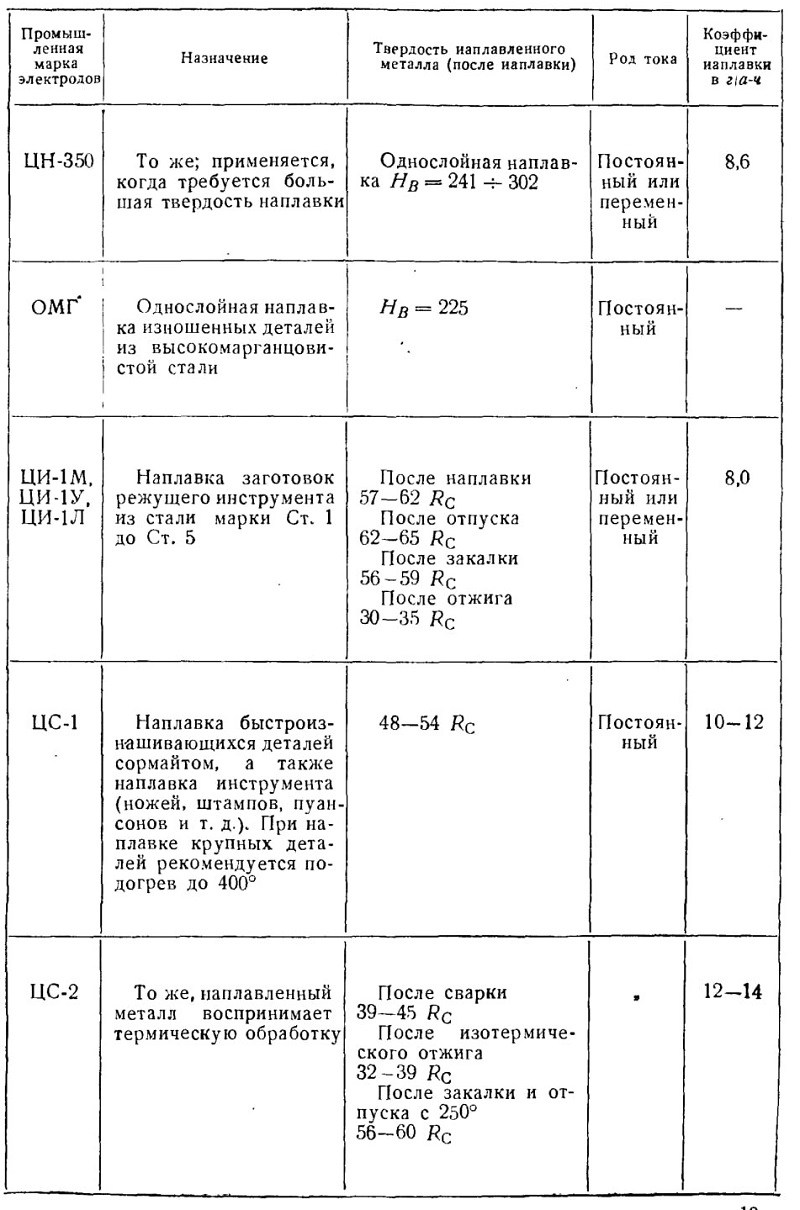

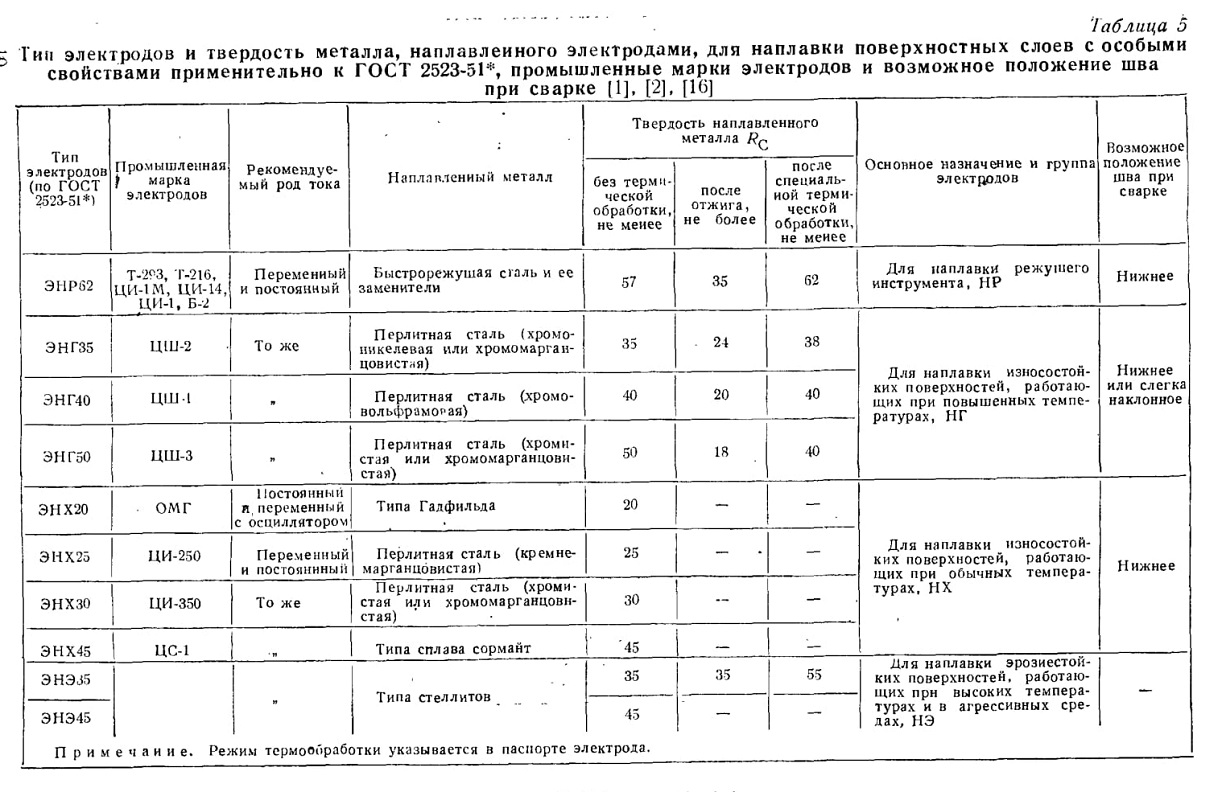

Таблица 5

Тип электродов и твердость металла, наплавленного электродами, для наплавки поверхностных слоев с особыми свойствами применительно к ГОСТ 2523-51*, промышленные марки электродов и возможное положение шва при сварке [1], [2], [16]

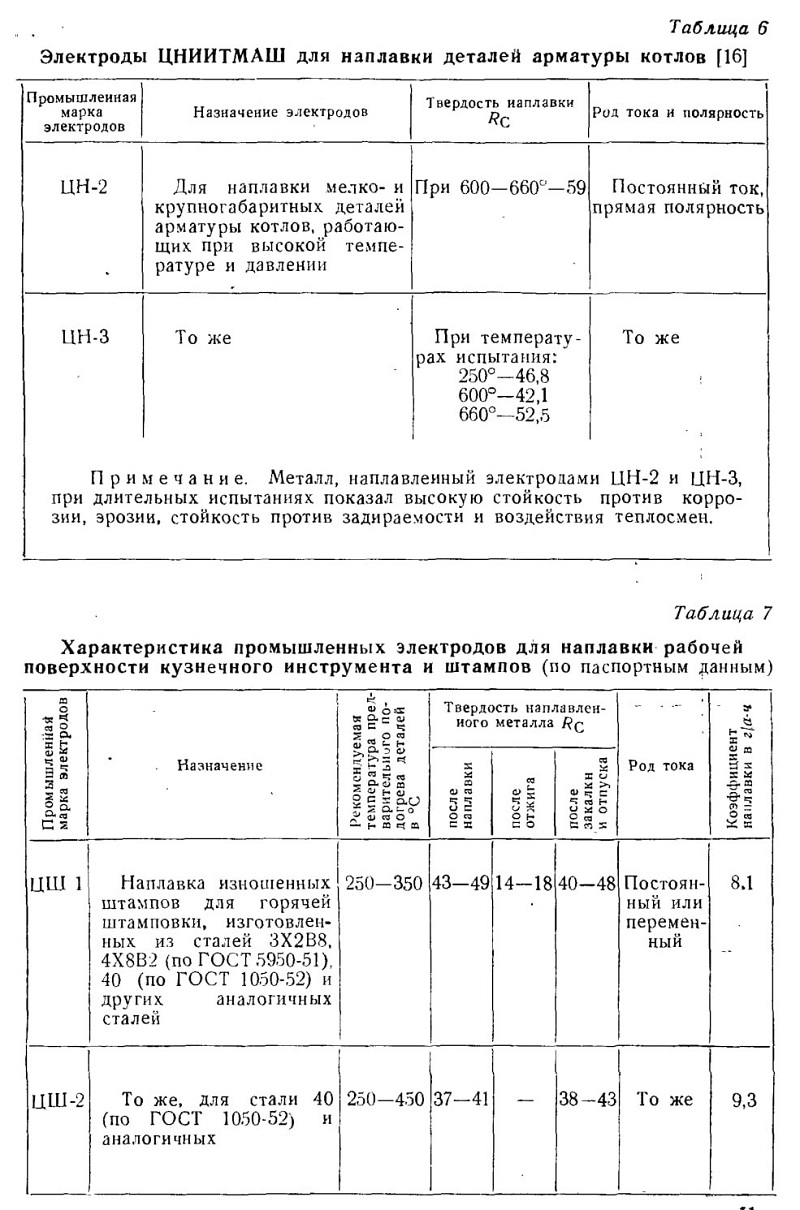

Таблица 6

Электроды ЦНИИТМАШ для наплавки деталей арматуры котлов [16]

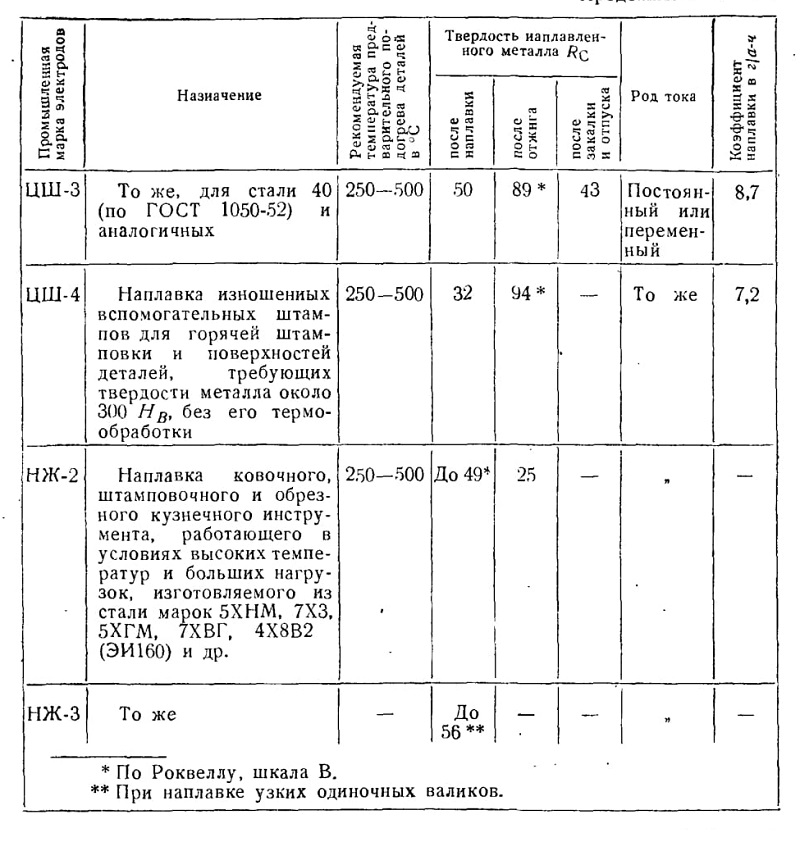

Таблица 7 Характеристика промышленных электродов для наплавки рабочей поверхности кузнечного инструмента и штампов (по паспортным данным)

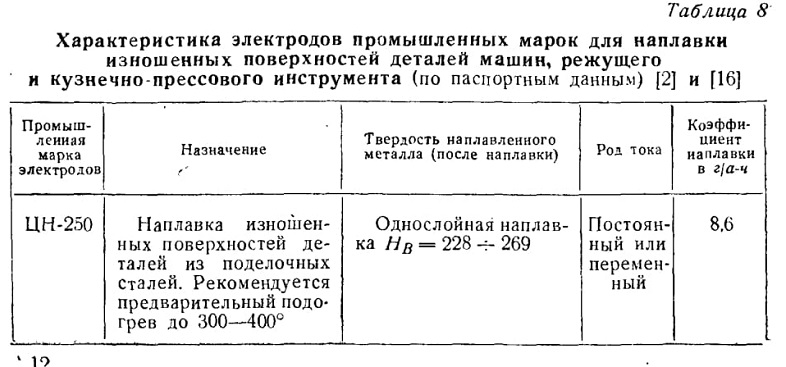

Таблица 8 Характеристика электродов промышленных марок для наплавки изношенных поверхностей деталей машин, режущего и кузнечно прессового инструмента (по паспортным данным) [2] и [16]

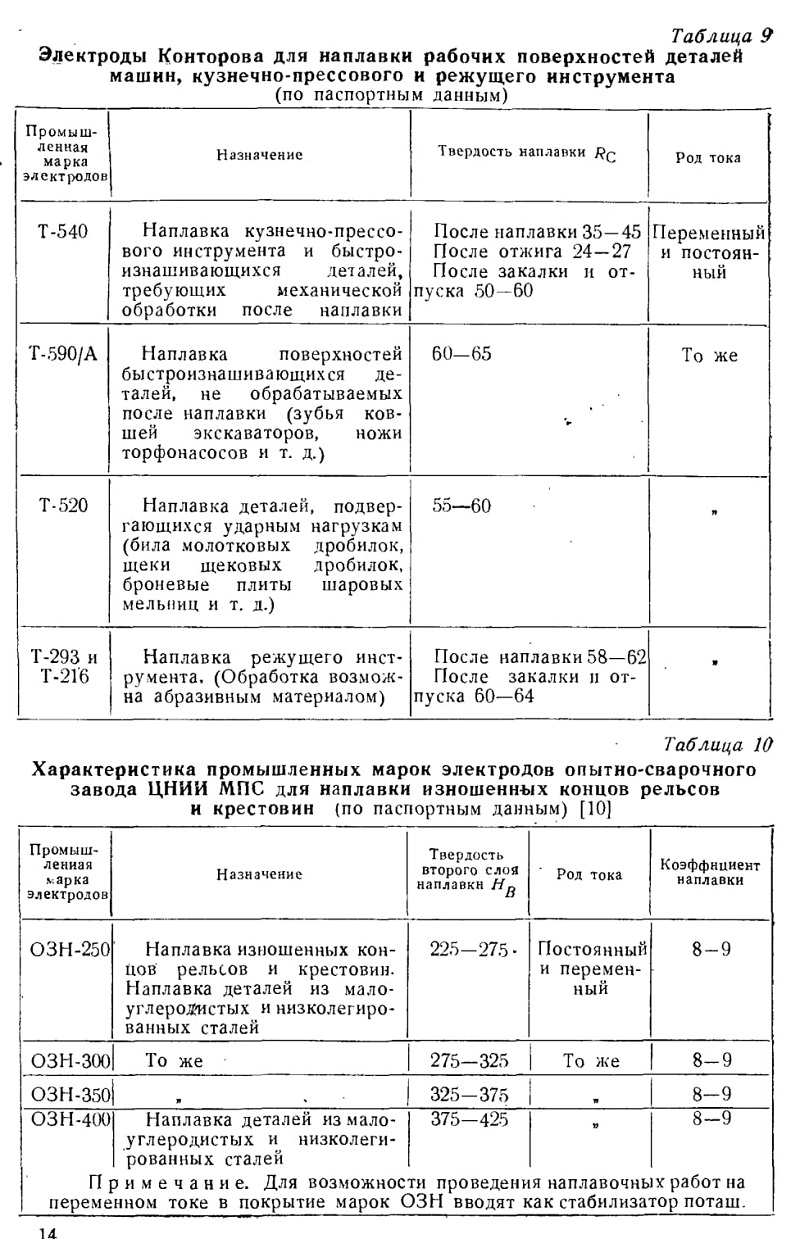

Таблица 9

Электроды Конторова для наплавки рабочих поверхностей деталей машин, кузнечно-прессового и режущего инструмента
(по паспортным данным)

Таблица. 10

Характеристика промышленных марок электродов опытно-сварочного завода ЦНИИ МПС для наплавки изношенных концов рельсов и крестовин (по паспортным данным) [10]

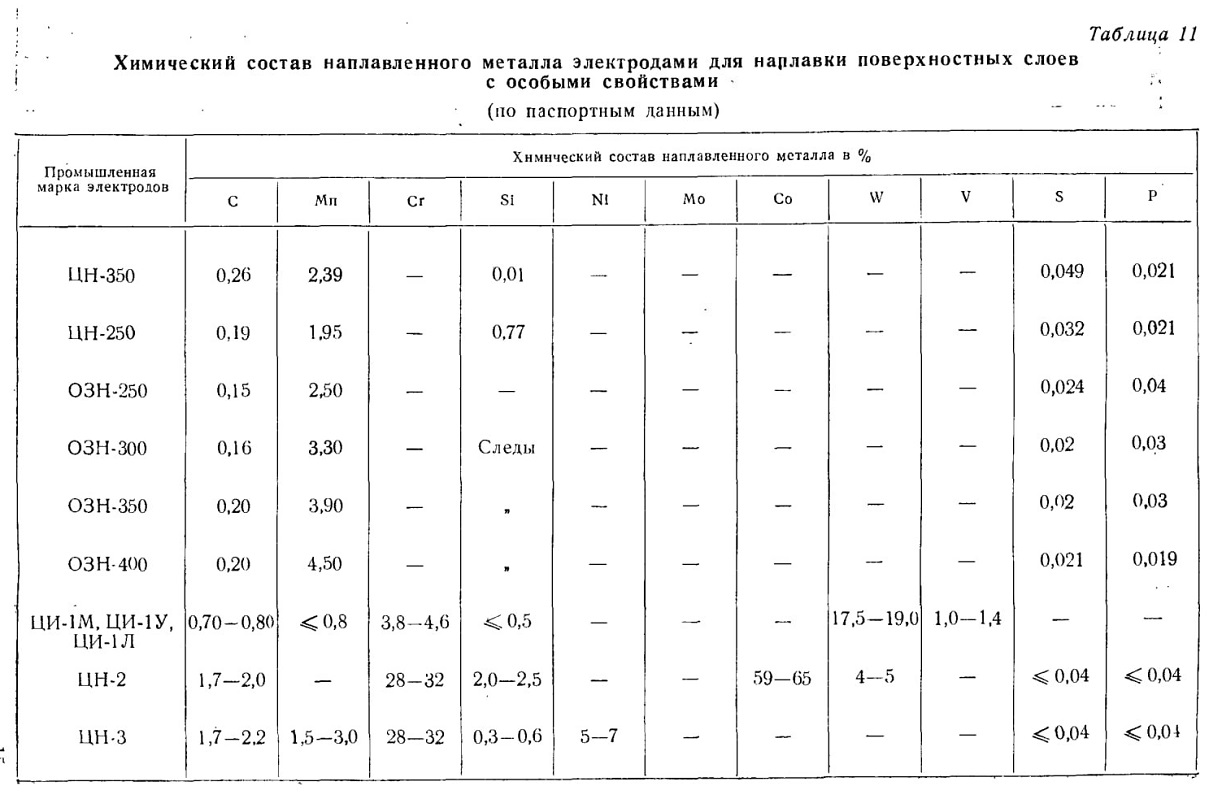

Таблица 11 Химический состав наплавленного металла электродами для наплавки поверхностных слоев с особыми свойствами (по паспортным данным)

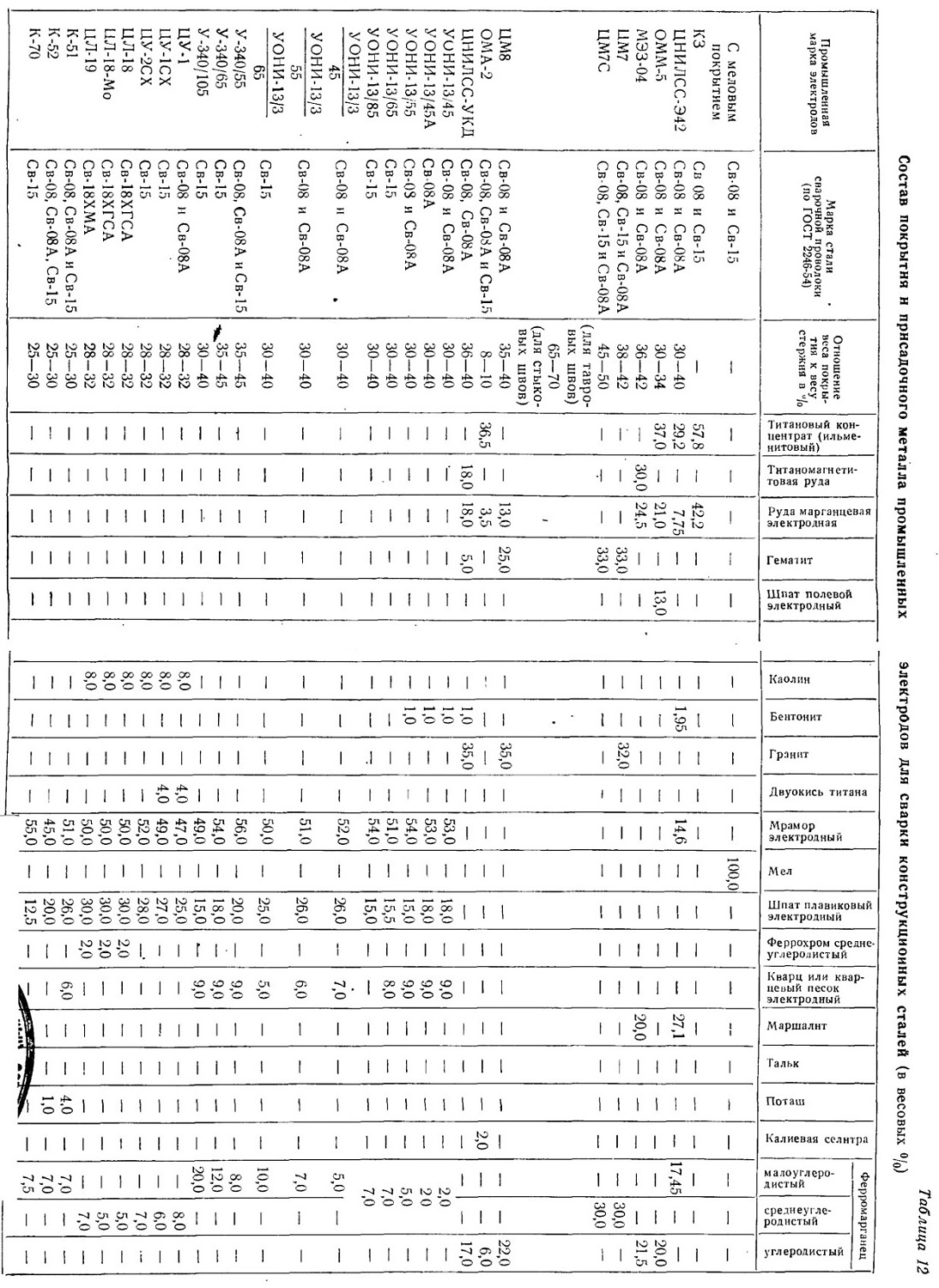

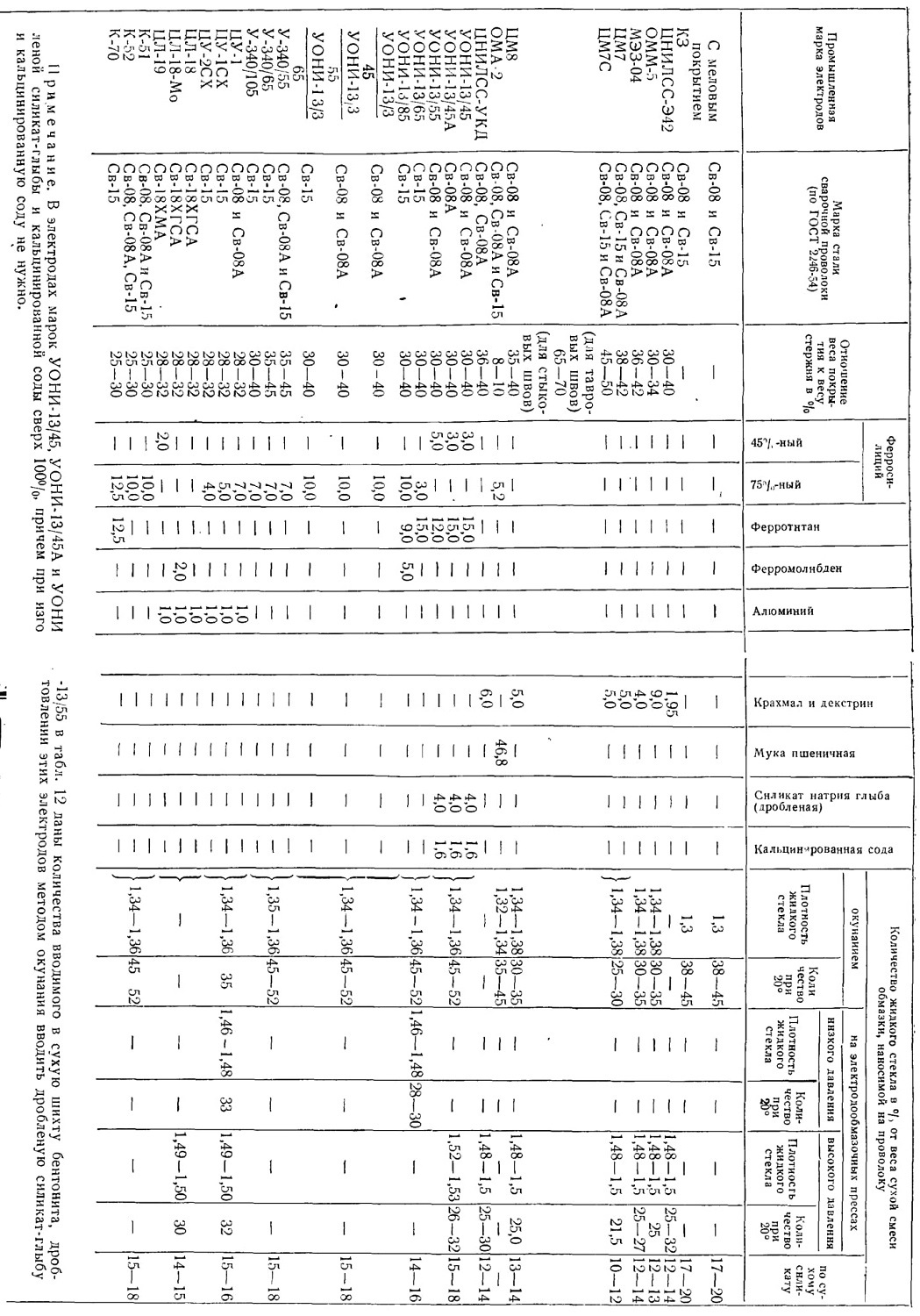

Таблица 12

Состав покрытия и присадочного металла промышленных электродов для сварки конструкционных сталей (в весовых %)

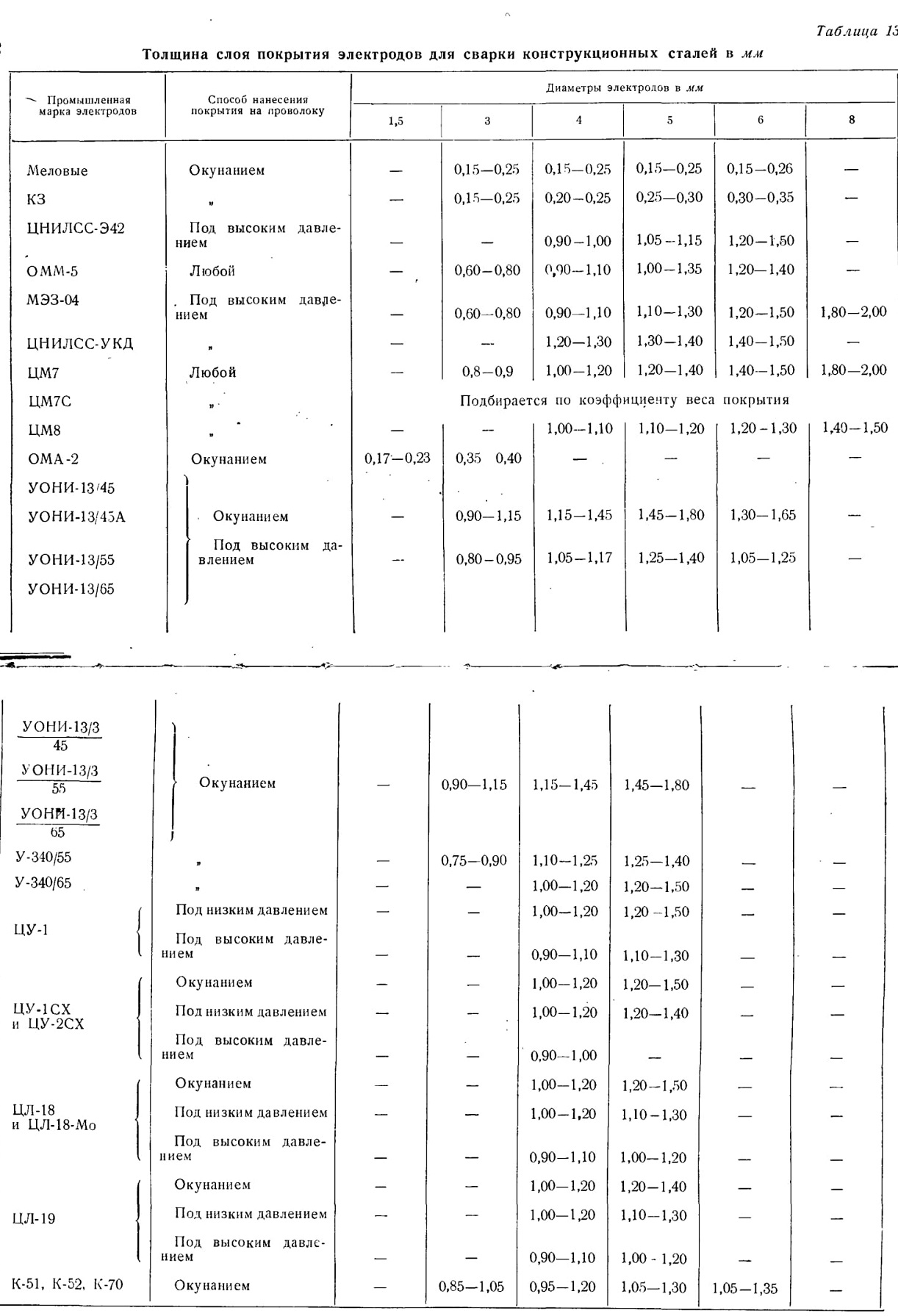

Таблица 13

Толщина слоя покрытия электродов для сварки конструкционных сталей в мм

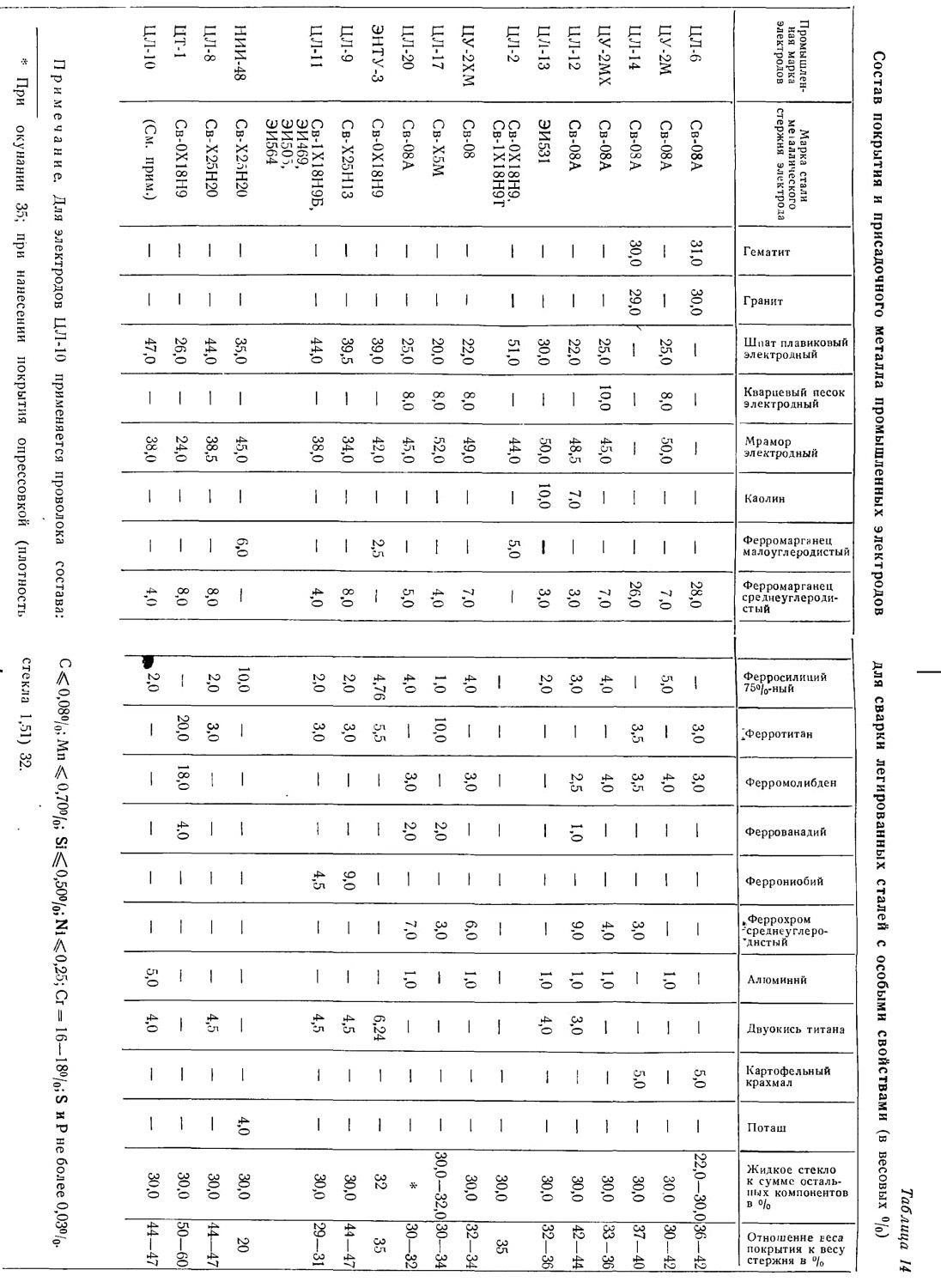

Таблица 14

Состав покрытия и присадочного металла промышленных электродов для сварки легированных сталей с особыми свойствами (в весовых °/0)

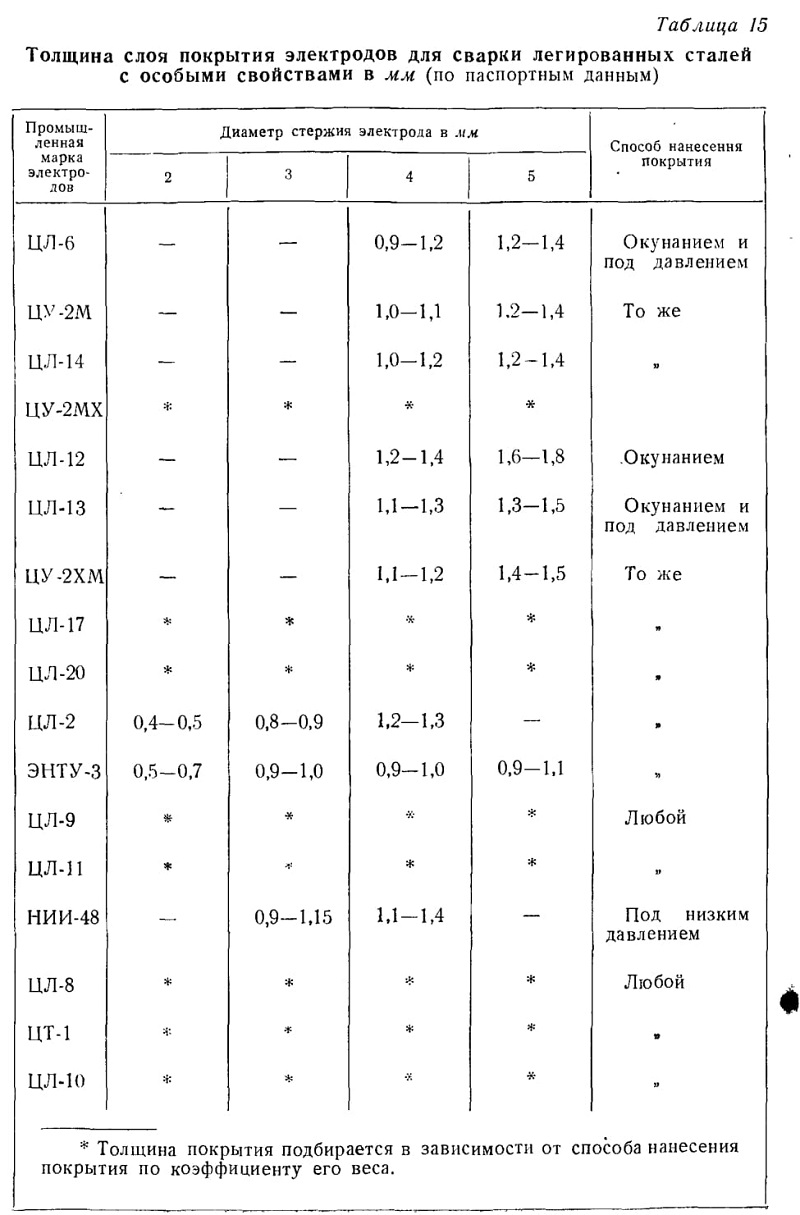

Таблица 15

Толщина слоя покрытия электродов для сварки легированных сталей с особыми свойствами в мм (по паспортным данным)

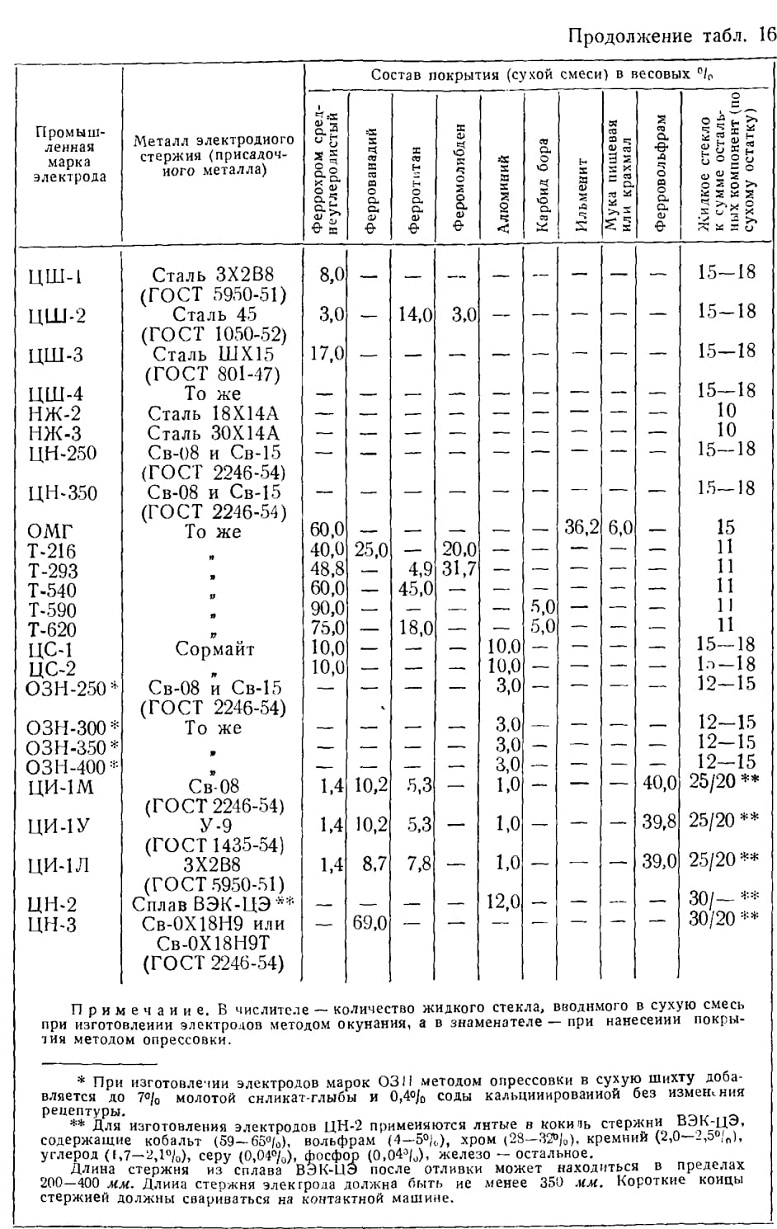

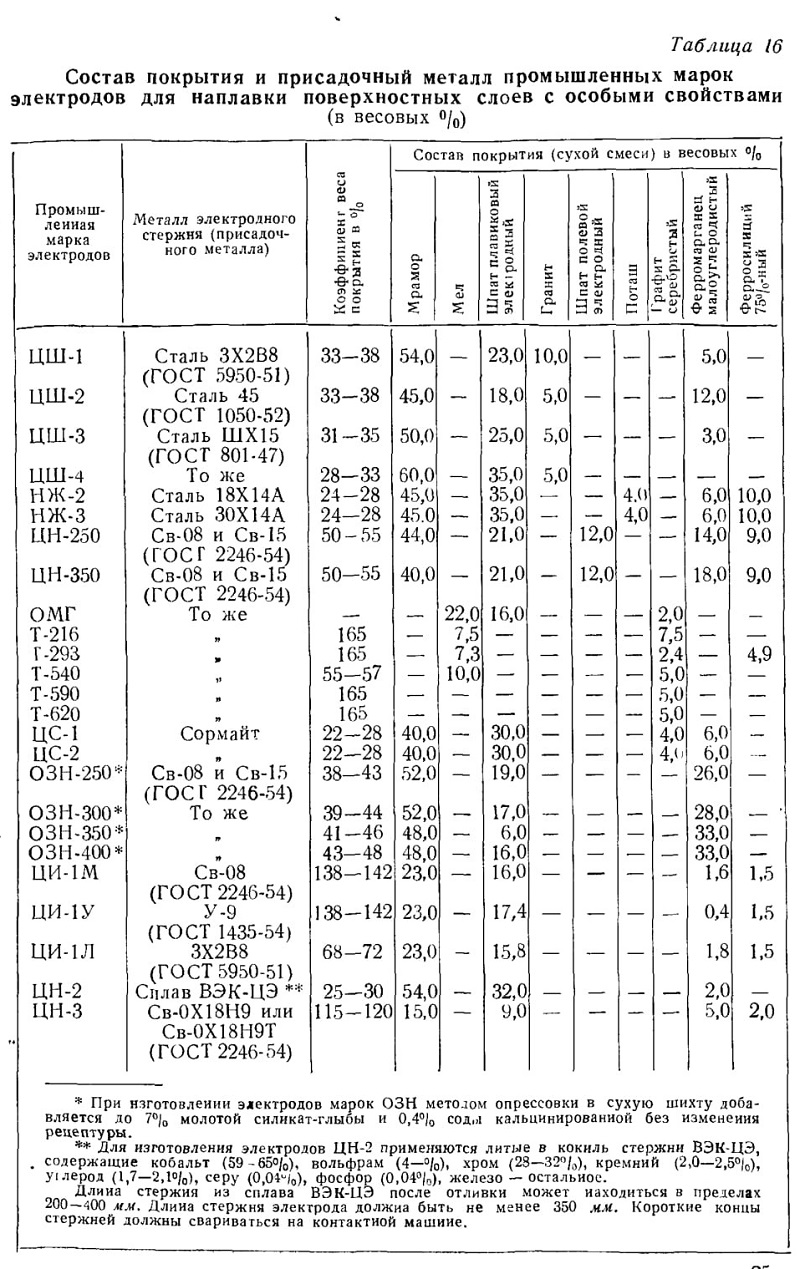

Таблица 16

Состав покрытия и присадочный металл промышленных марок электродов для наплавки поверхностных слоев с особыми свойствами
(в весовых %)

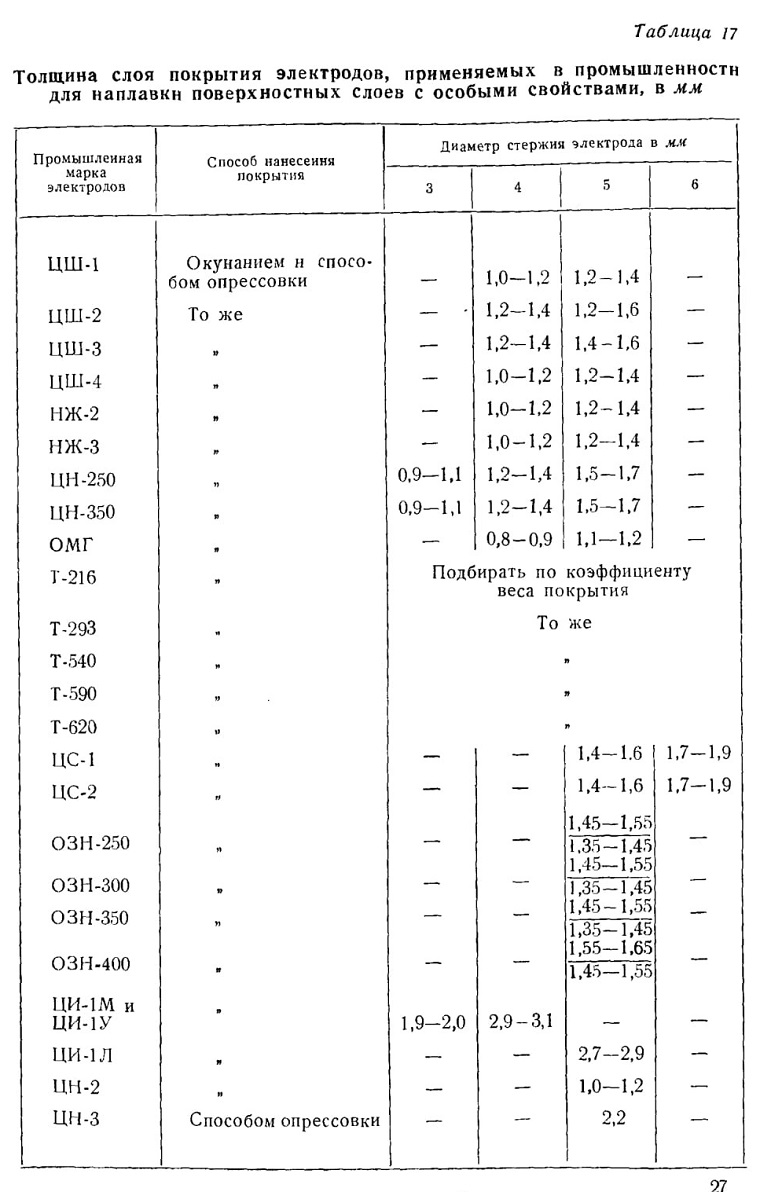

Таблица 17

Толщина слоя покрытия электродов, применяемых в промышленности для наплавки поверхностных Слоев с особыми свойствами, в мм
