Передвижная газотурбинная электростанция ПАЭС-2500Г(Ж). Инструкция по эксплуатации - часть 1

СОДЕРЖАНИЕ

лист

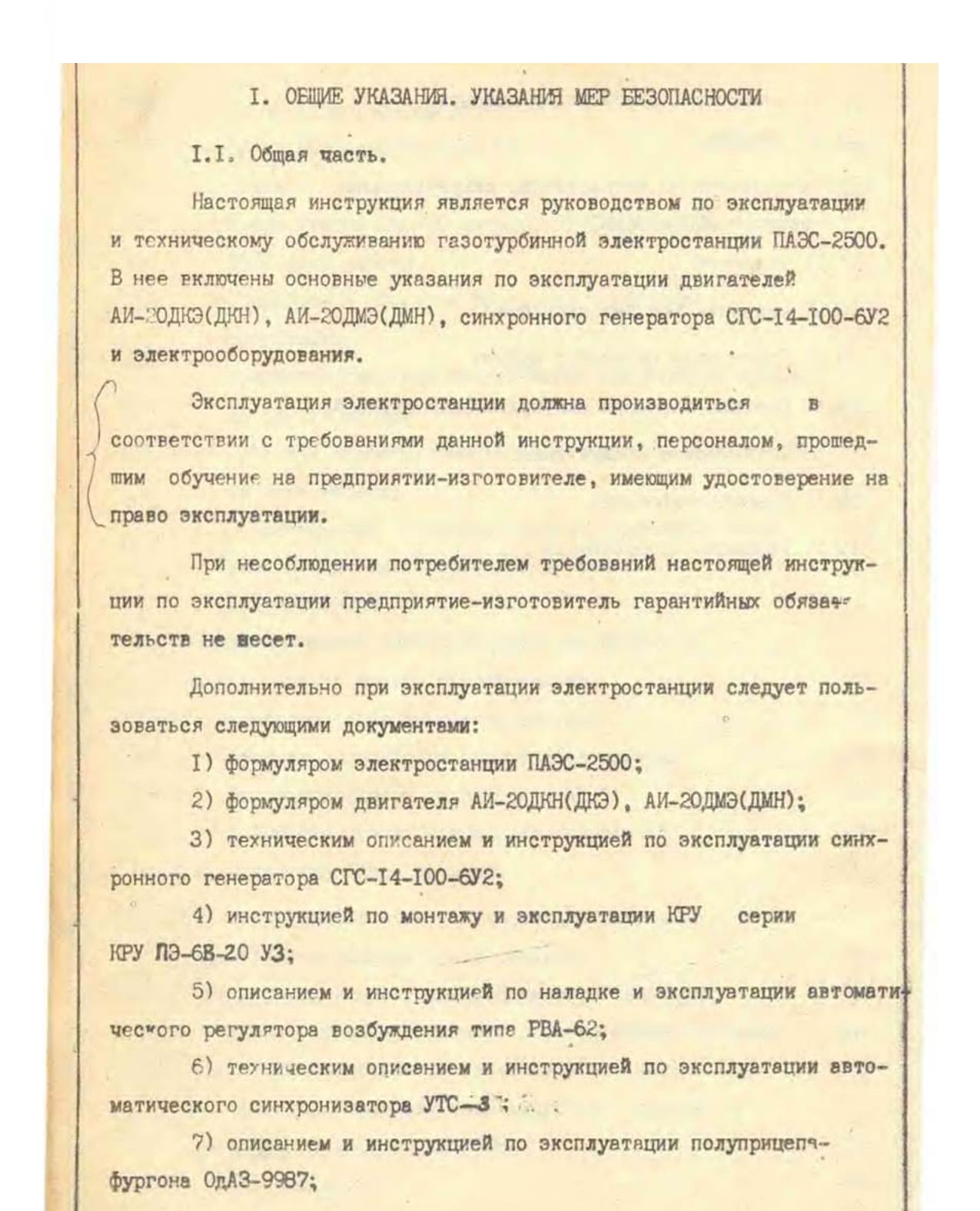

1. Общие указания. Указания мер безопасности. ДО

1.1. Общая часть 10

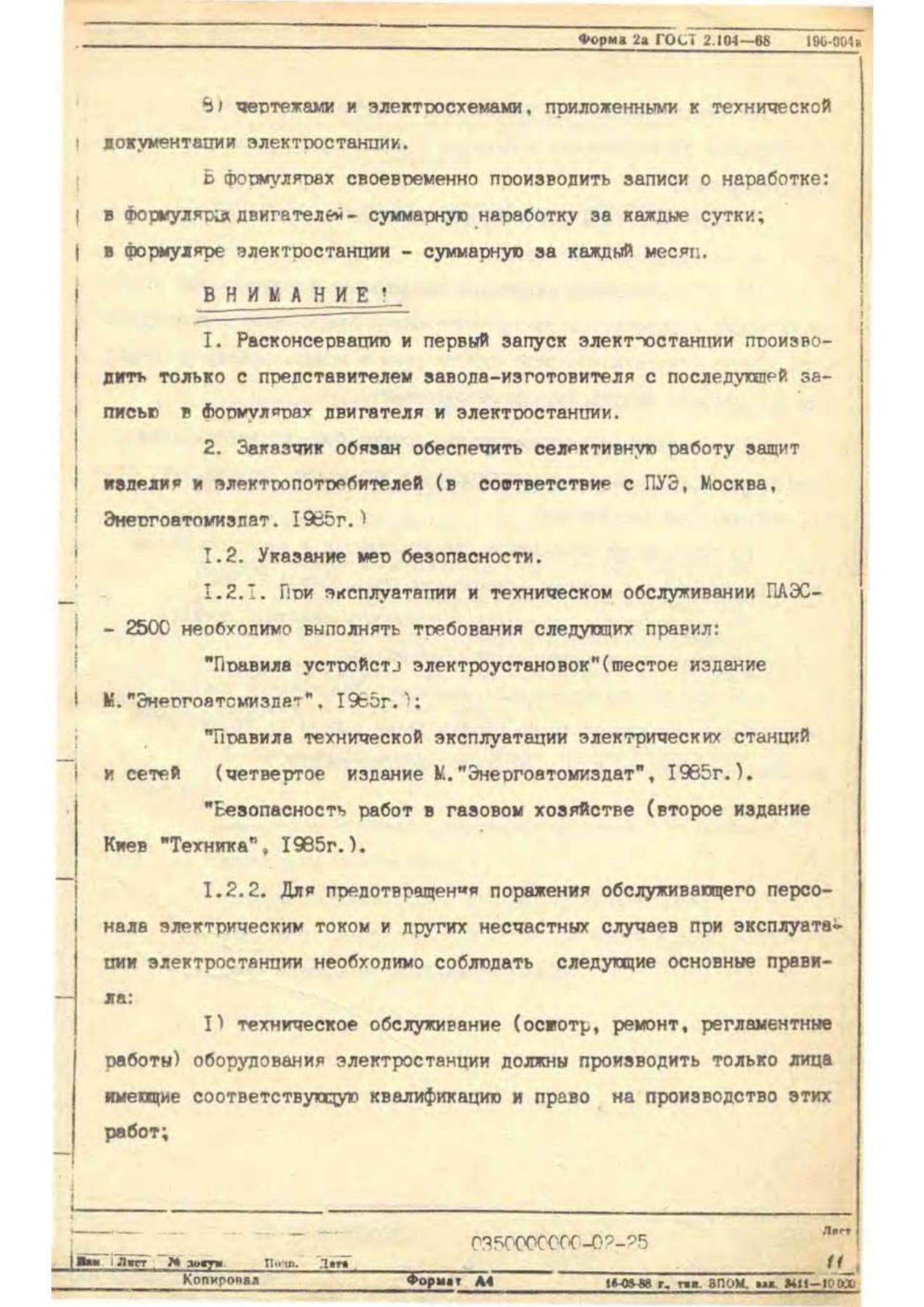

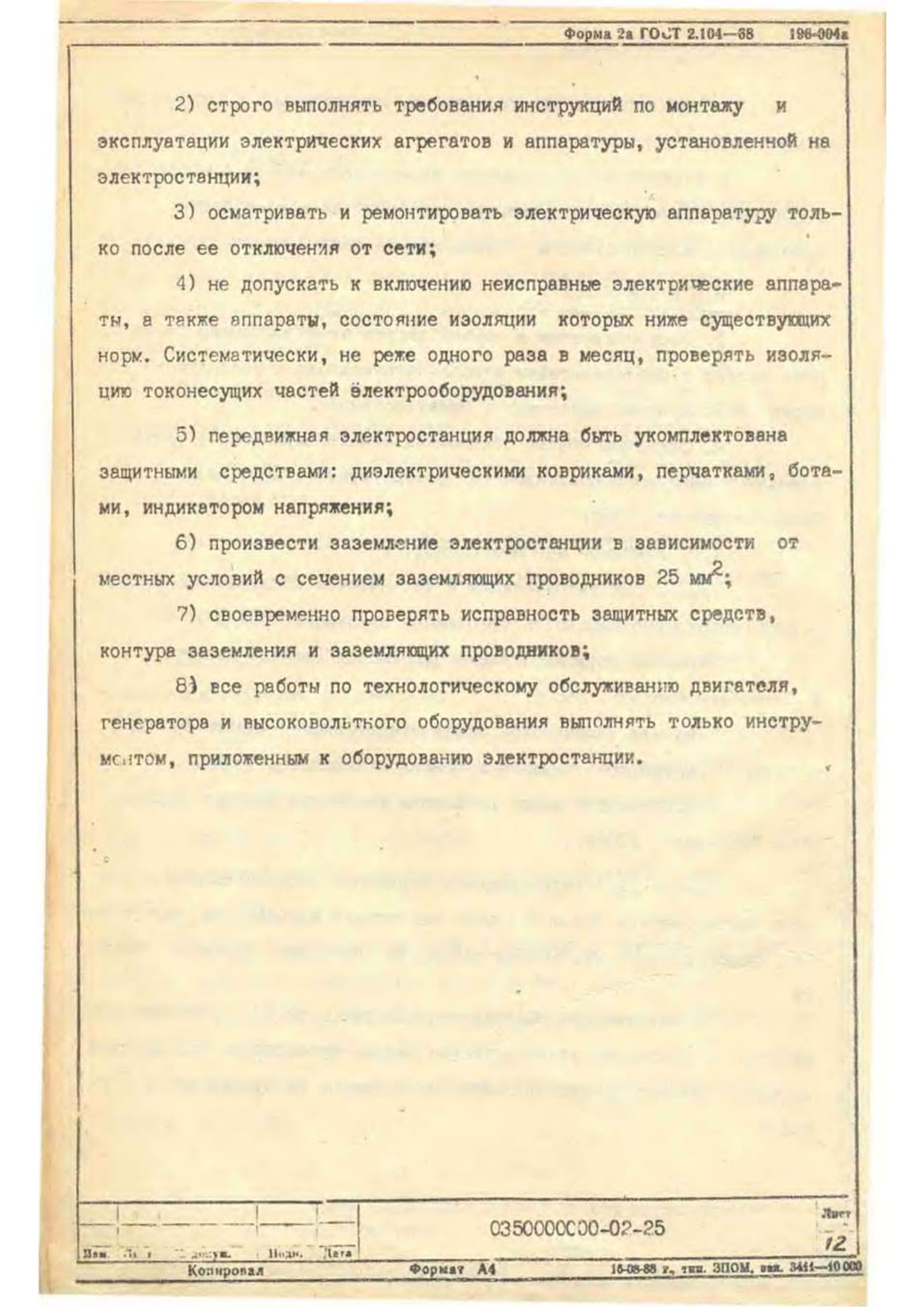

1.2. Указание мер безопасности 11

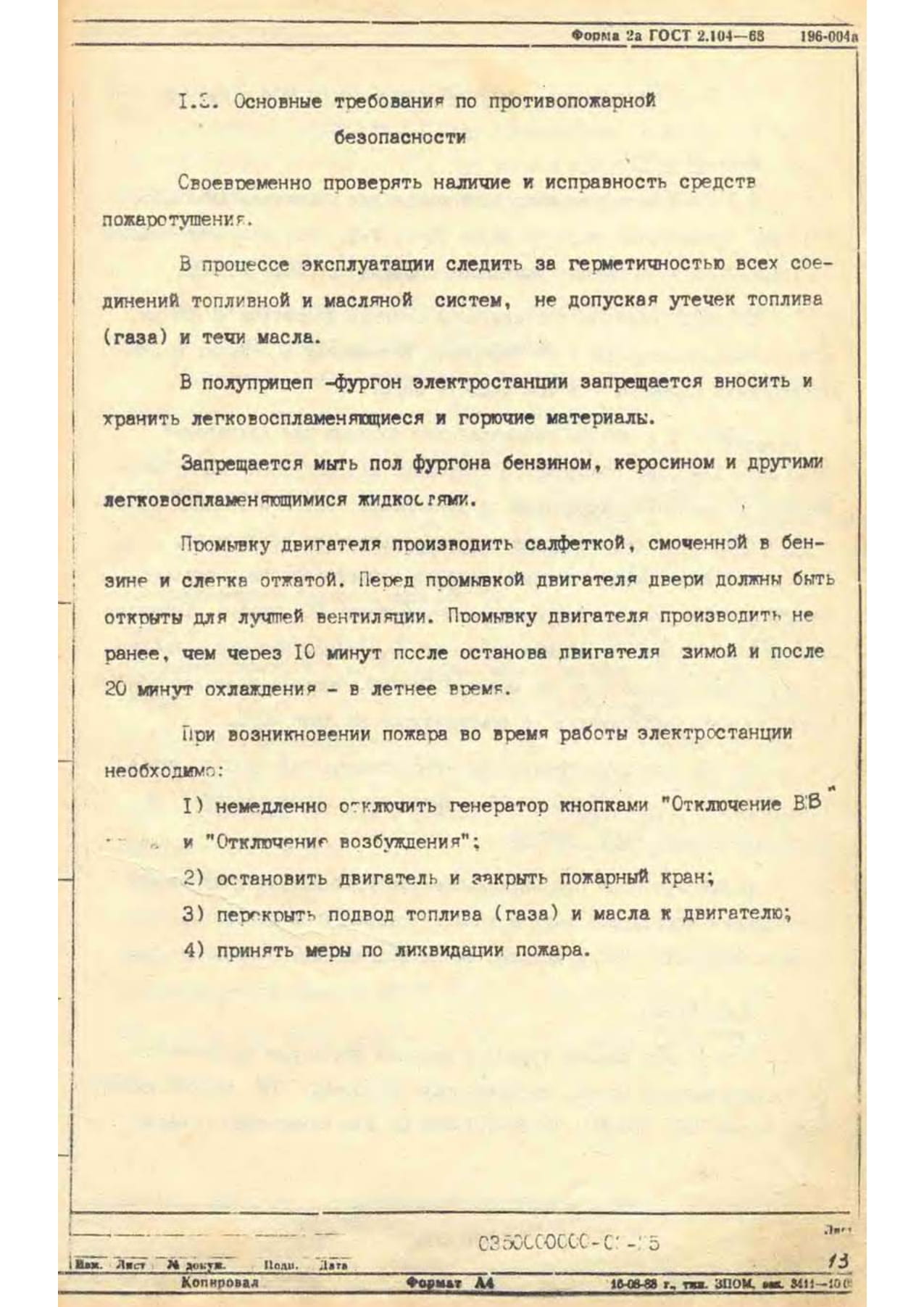

1.3. Основные требования по противопожарной безопасности 13

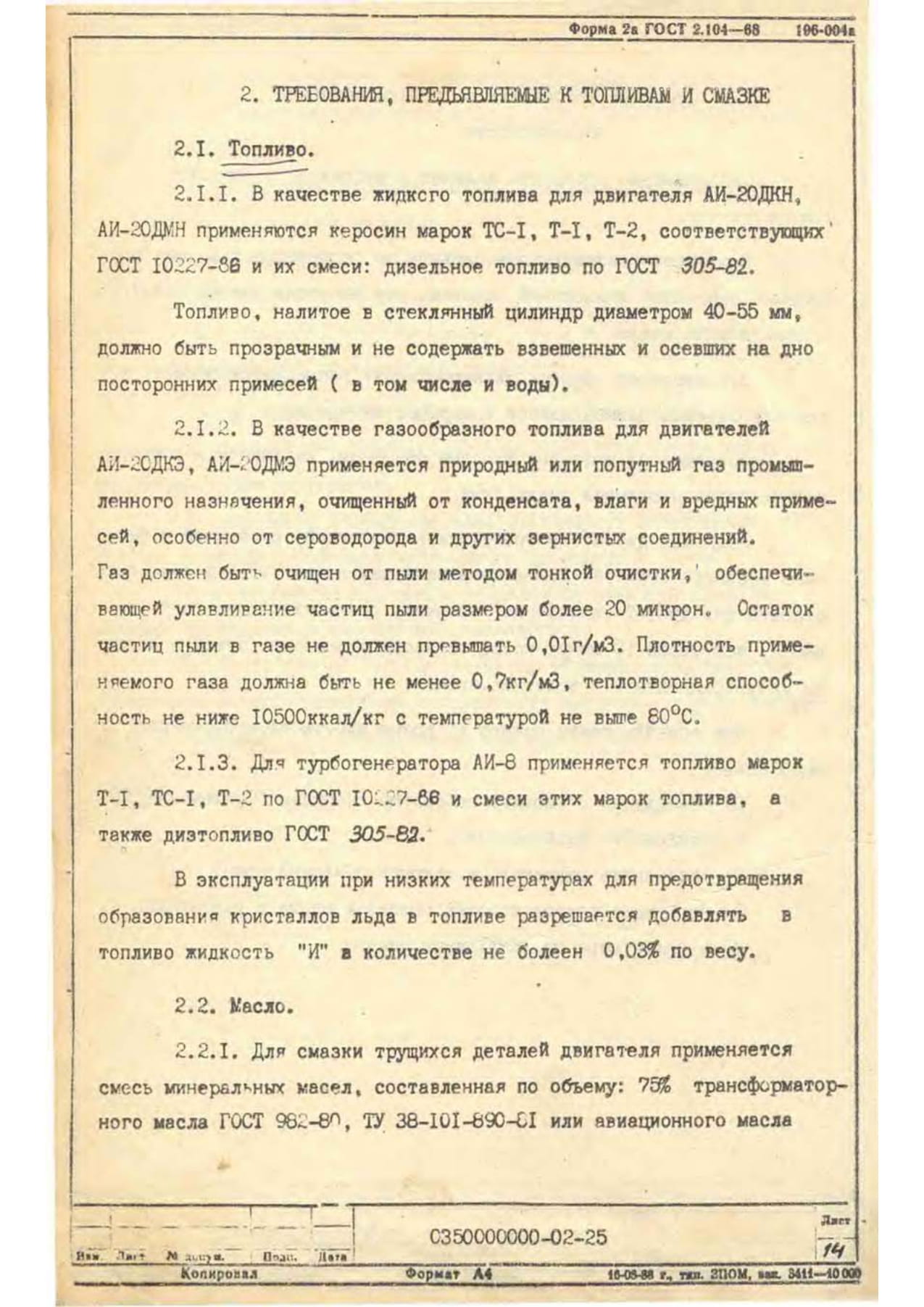

2. Требования, предъявляемые к топливам и смазке

2.1. Топливо

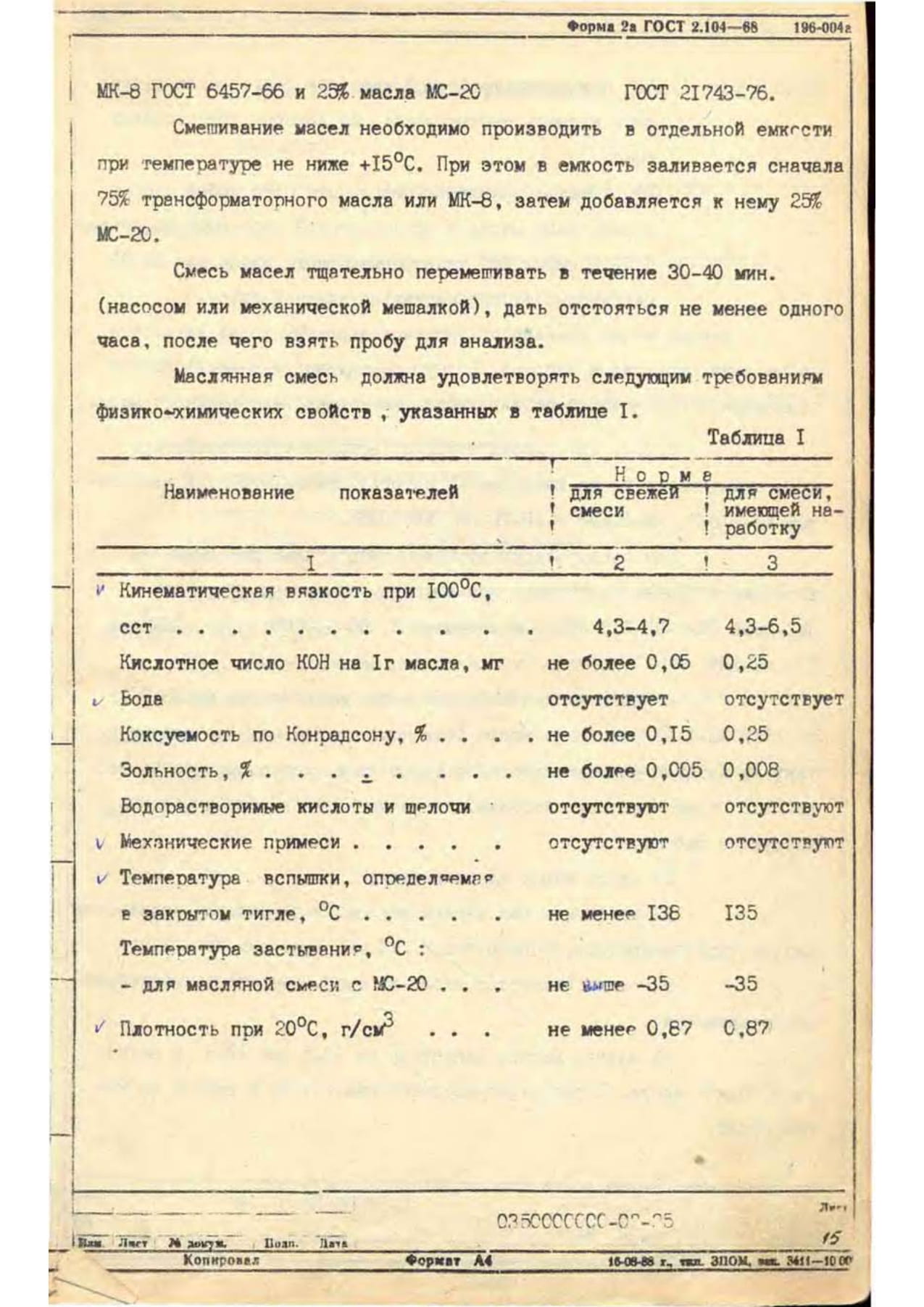

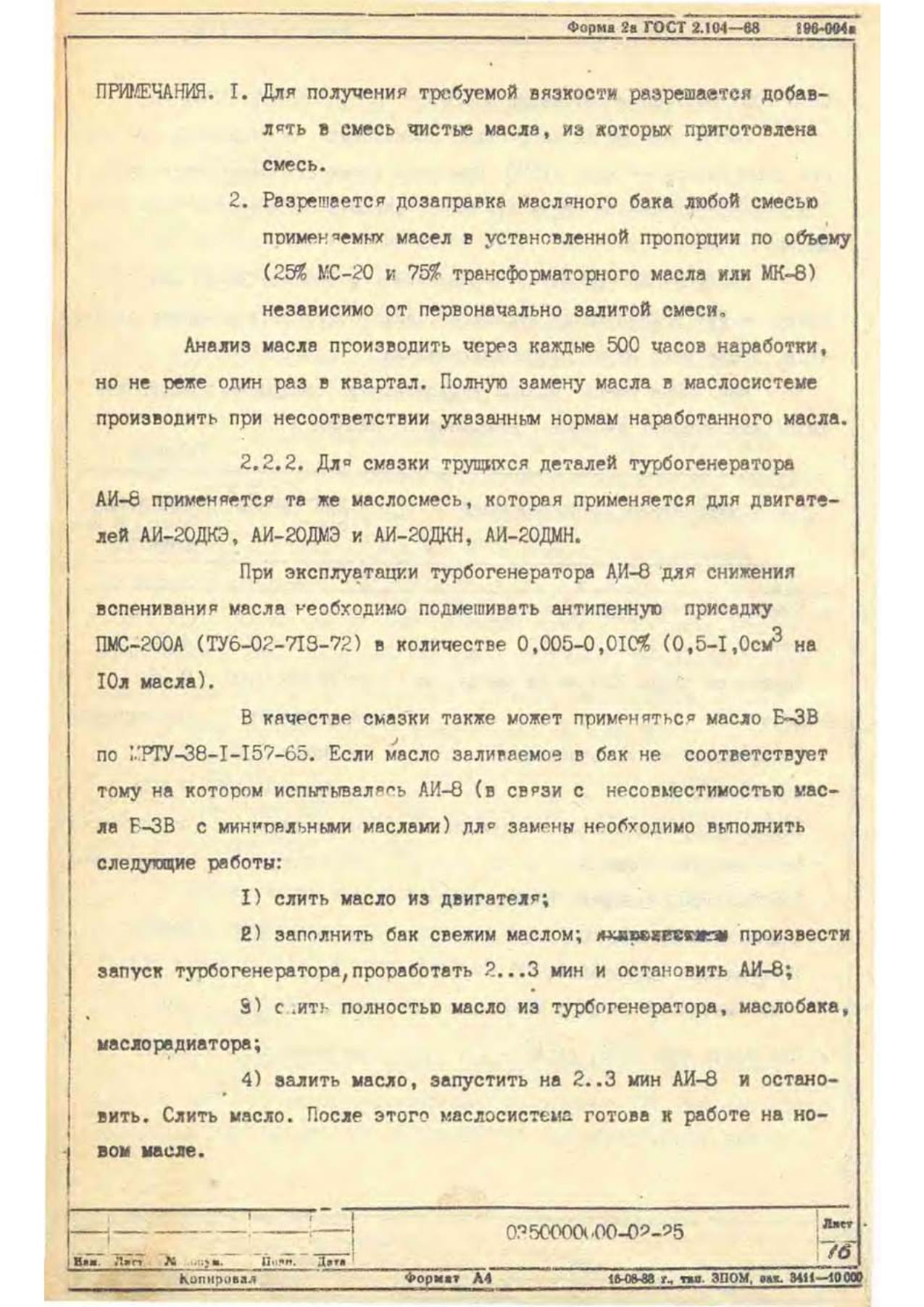

2.2. Масло

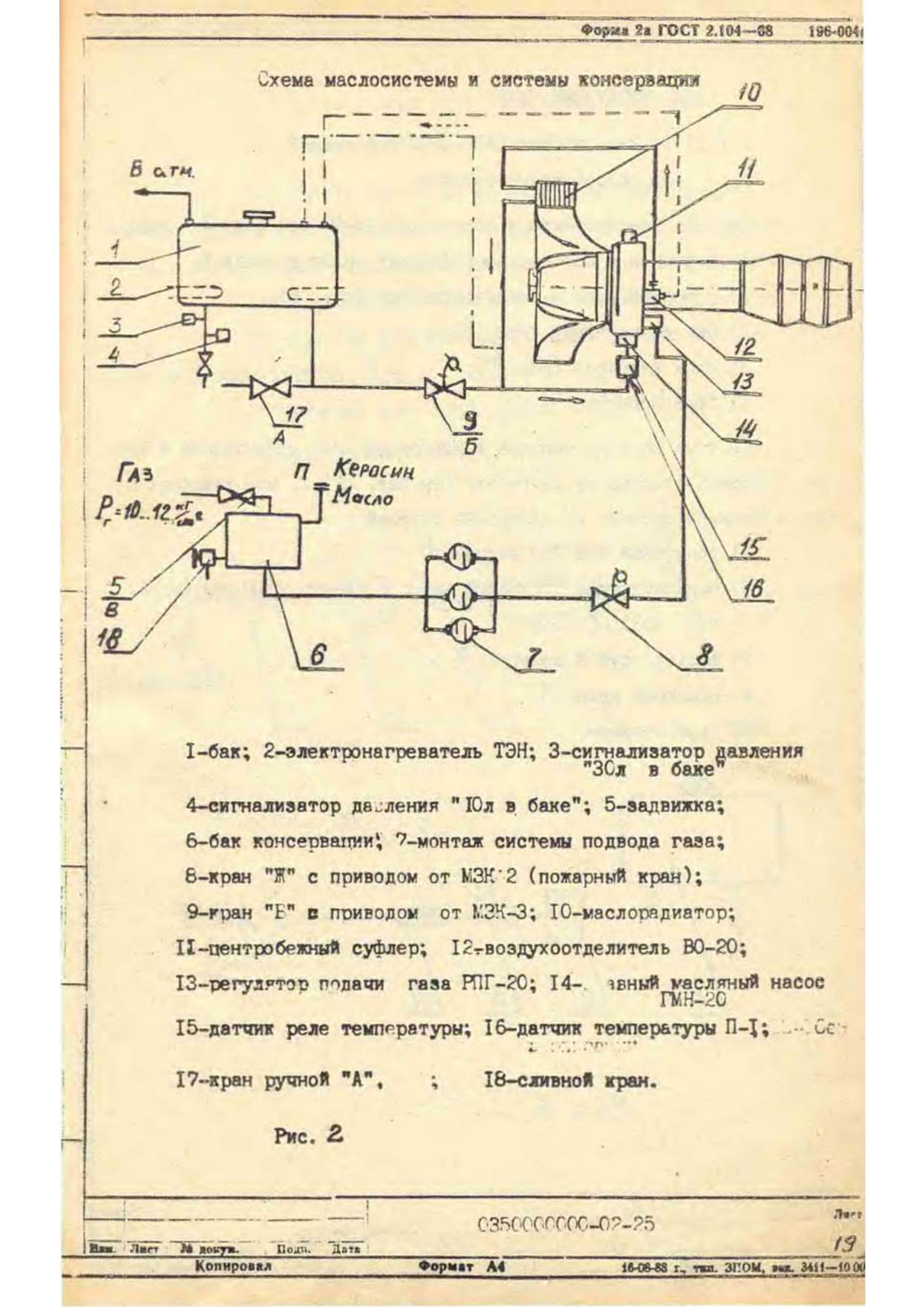

3. Блок маслотопливных коммуникаций

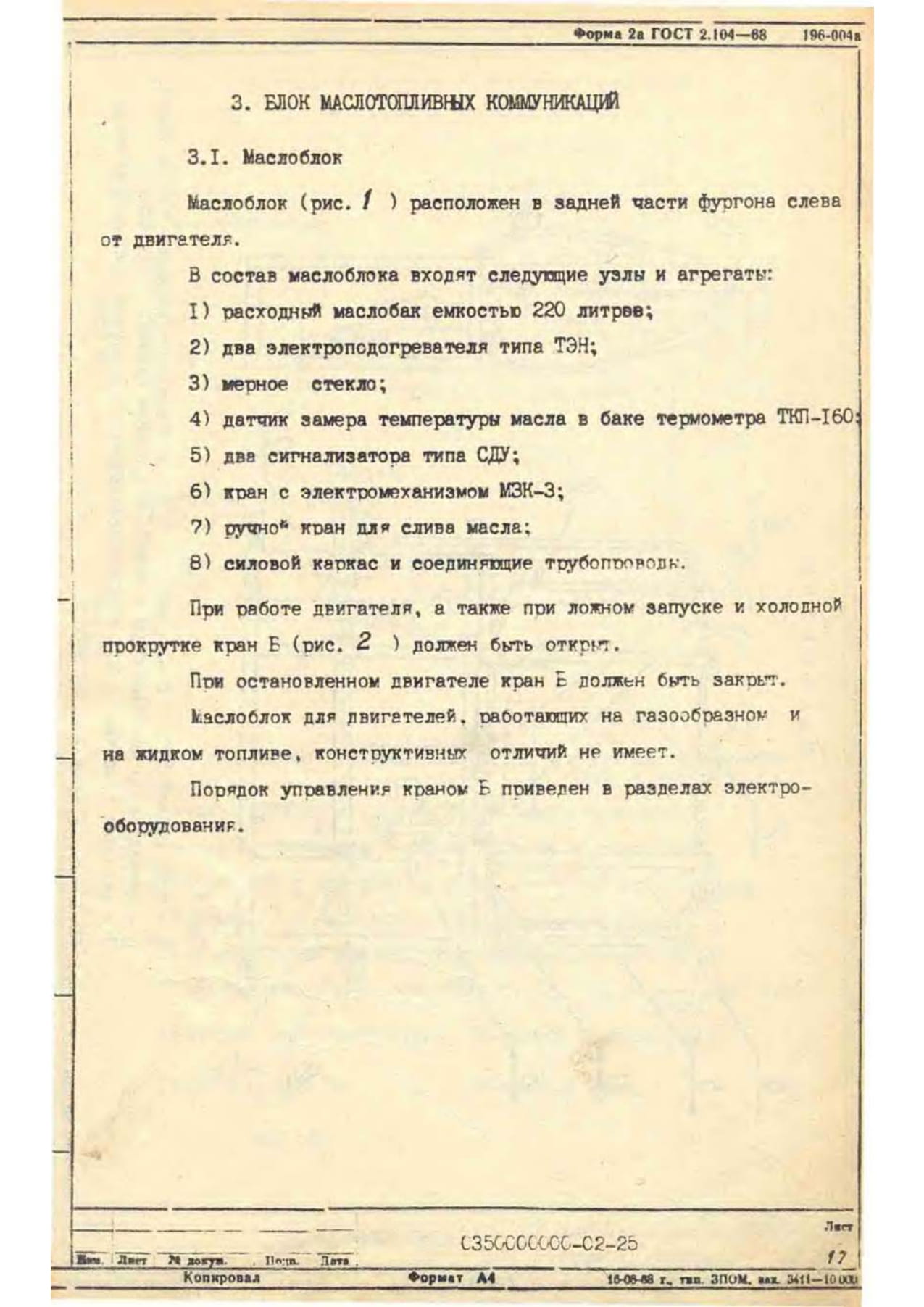

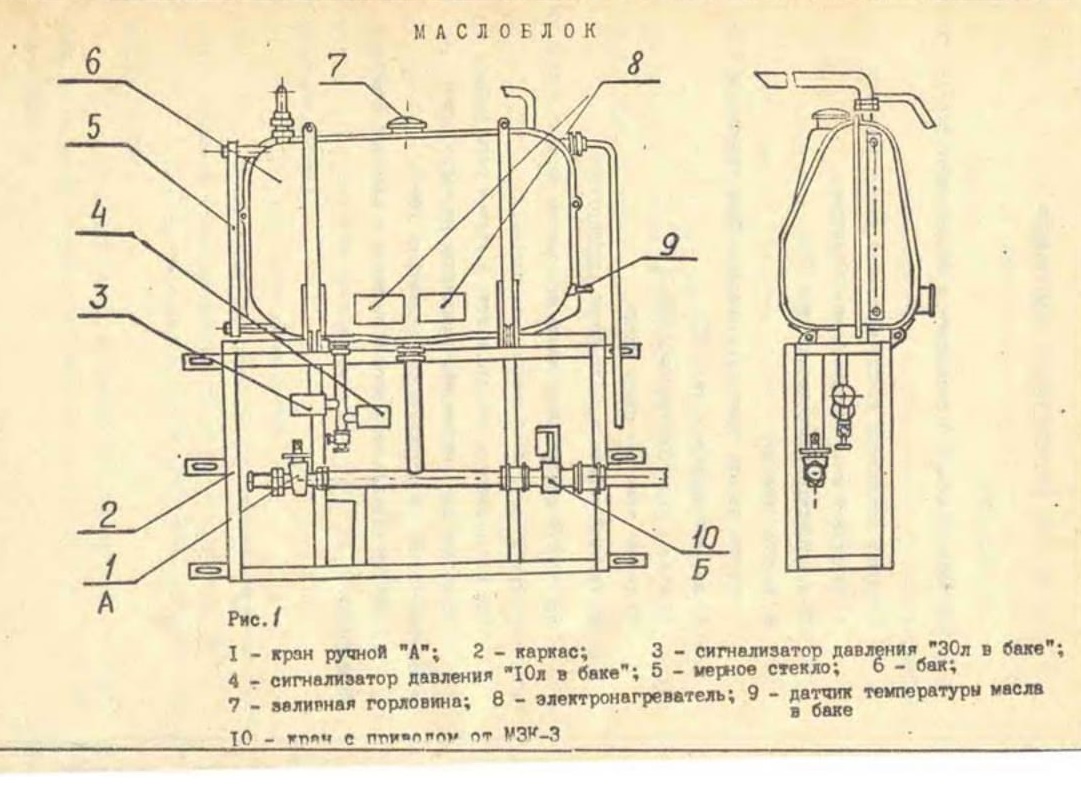

3.1. Маслоблок

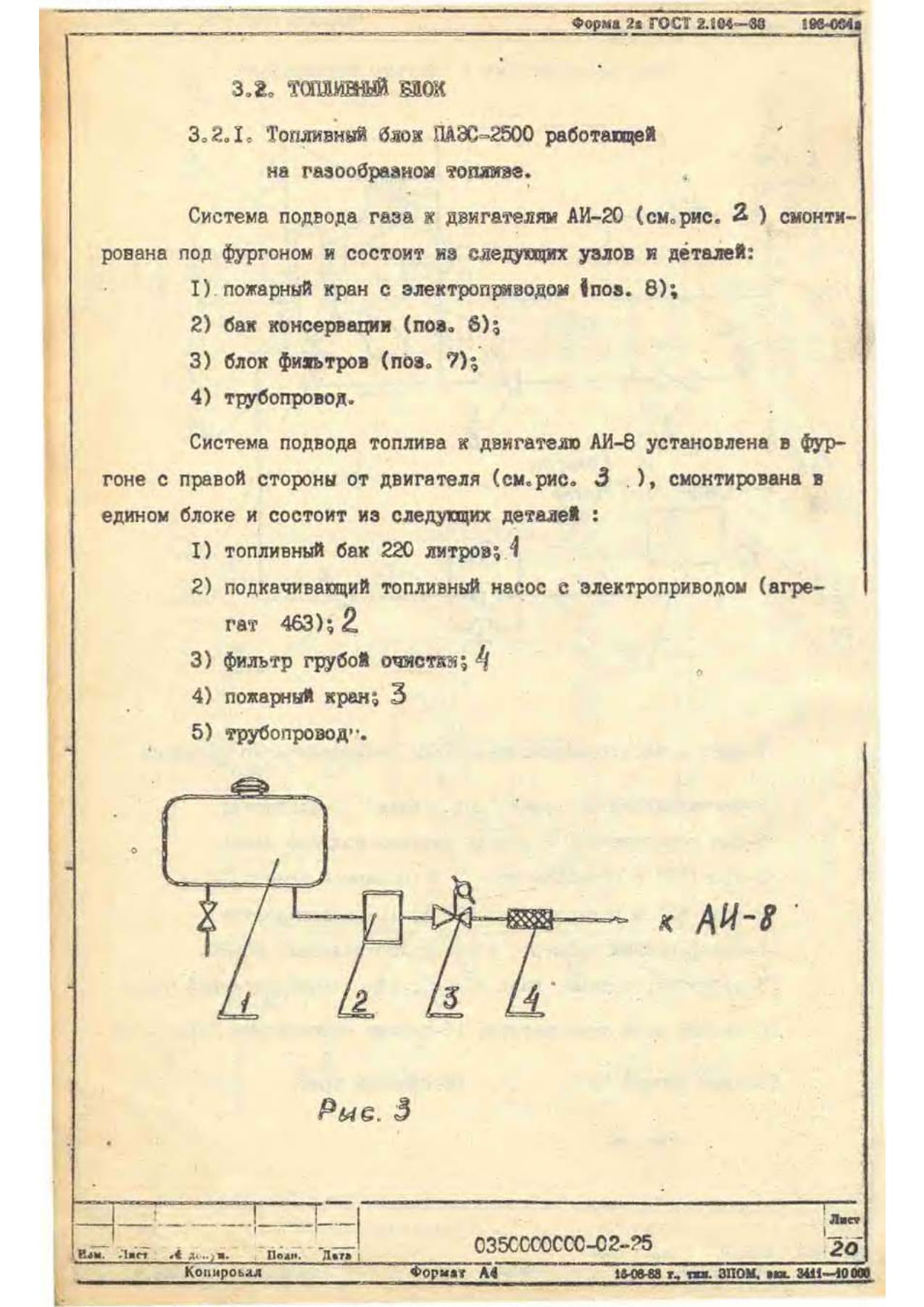

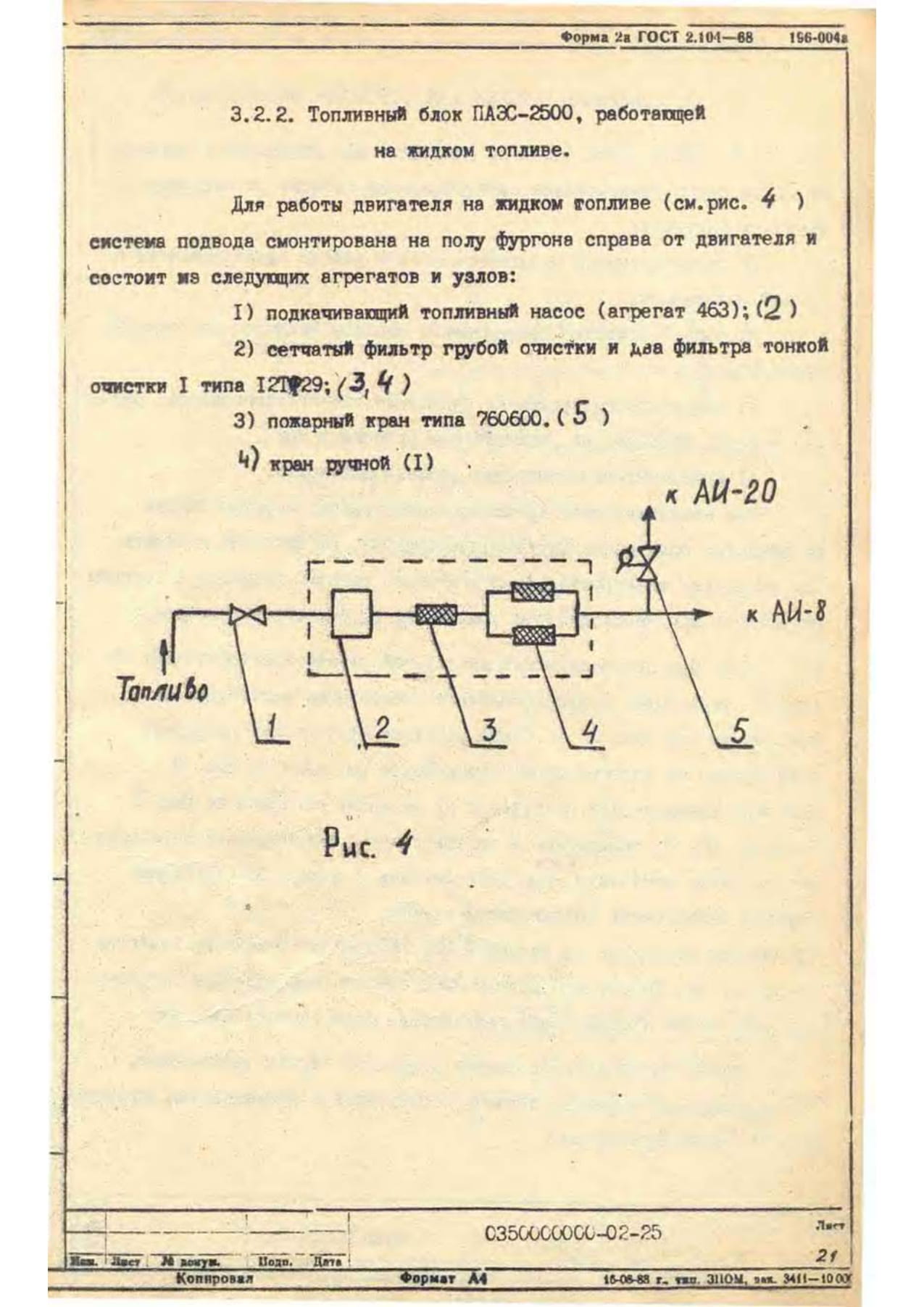

3.2. Топливный блек 20

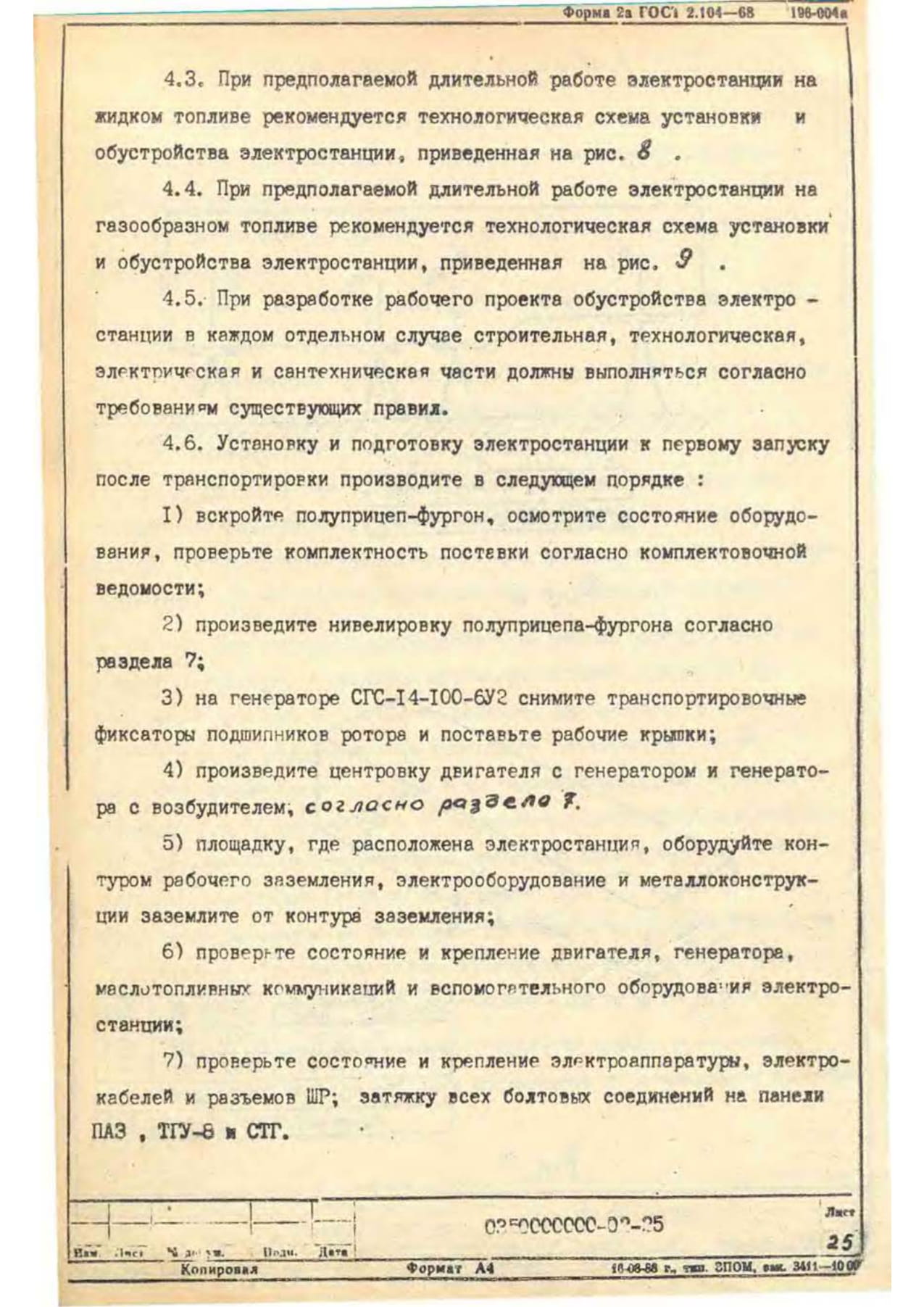

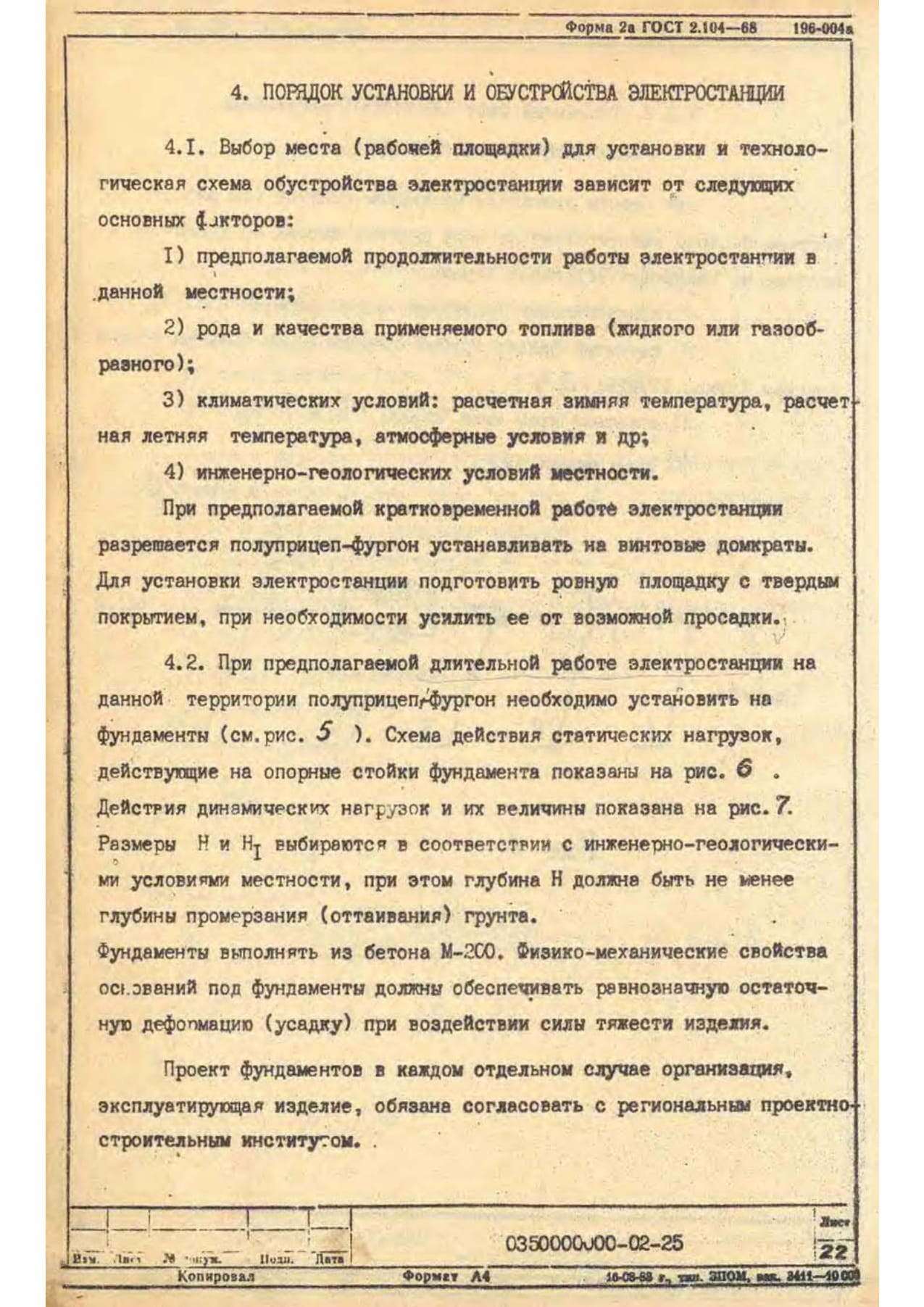

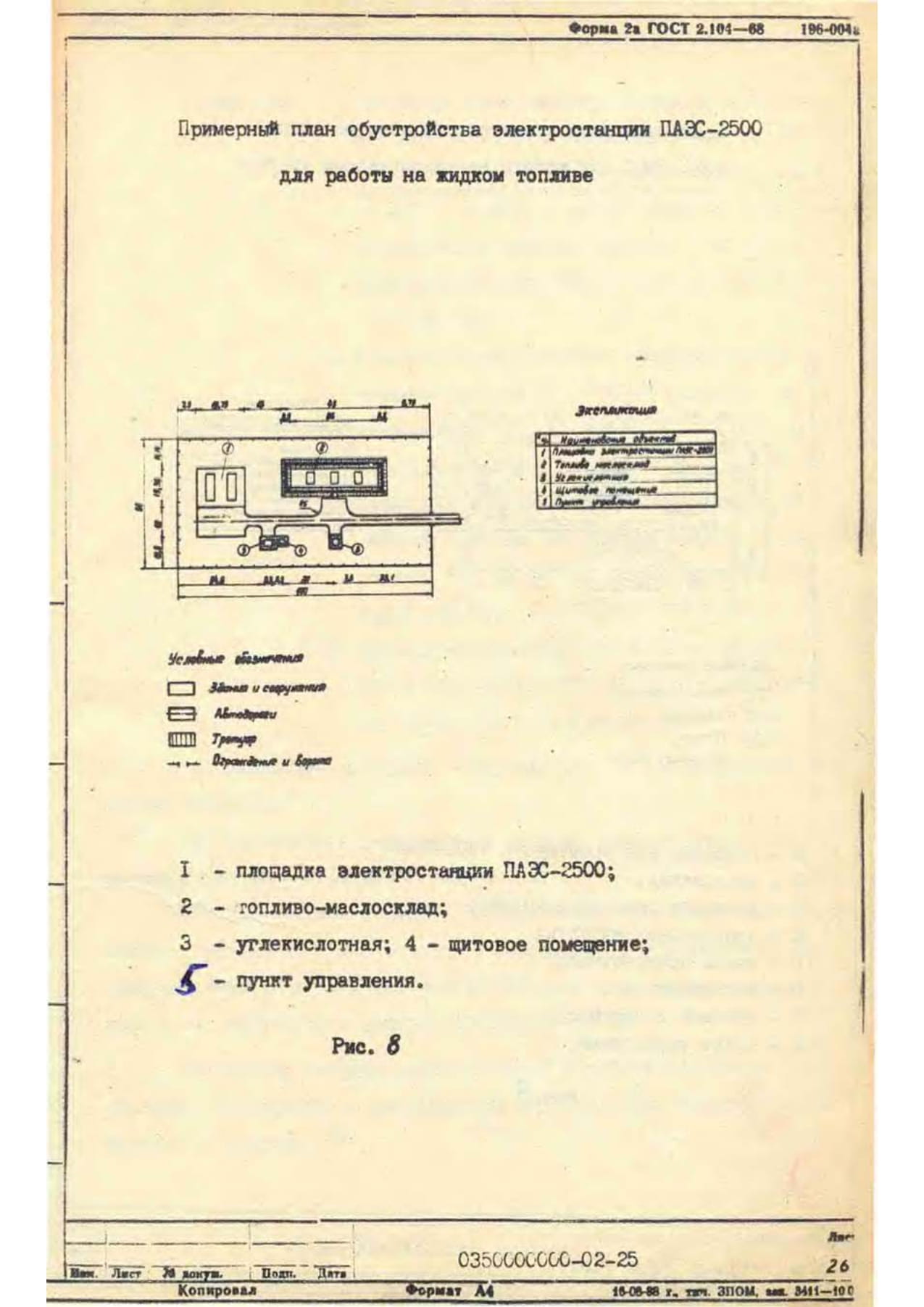

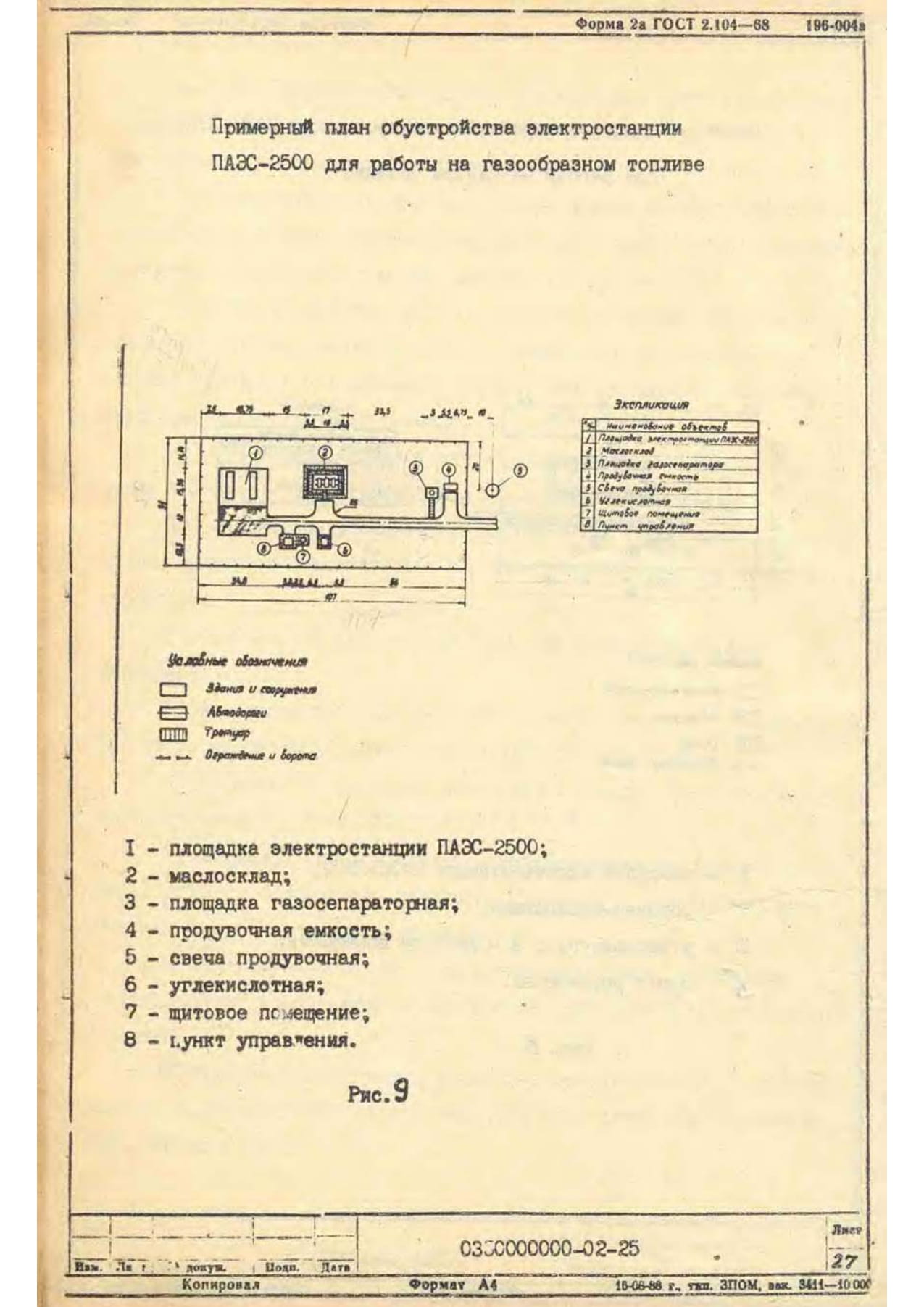

4. Порядок установки и обустройства электростанция

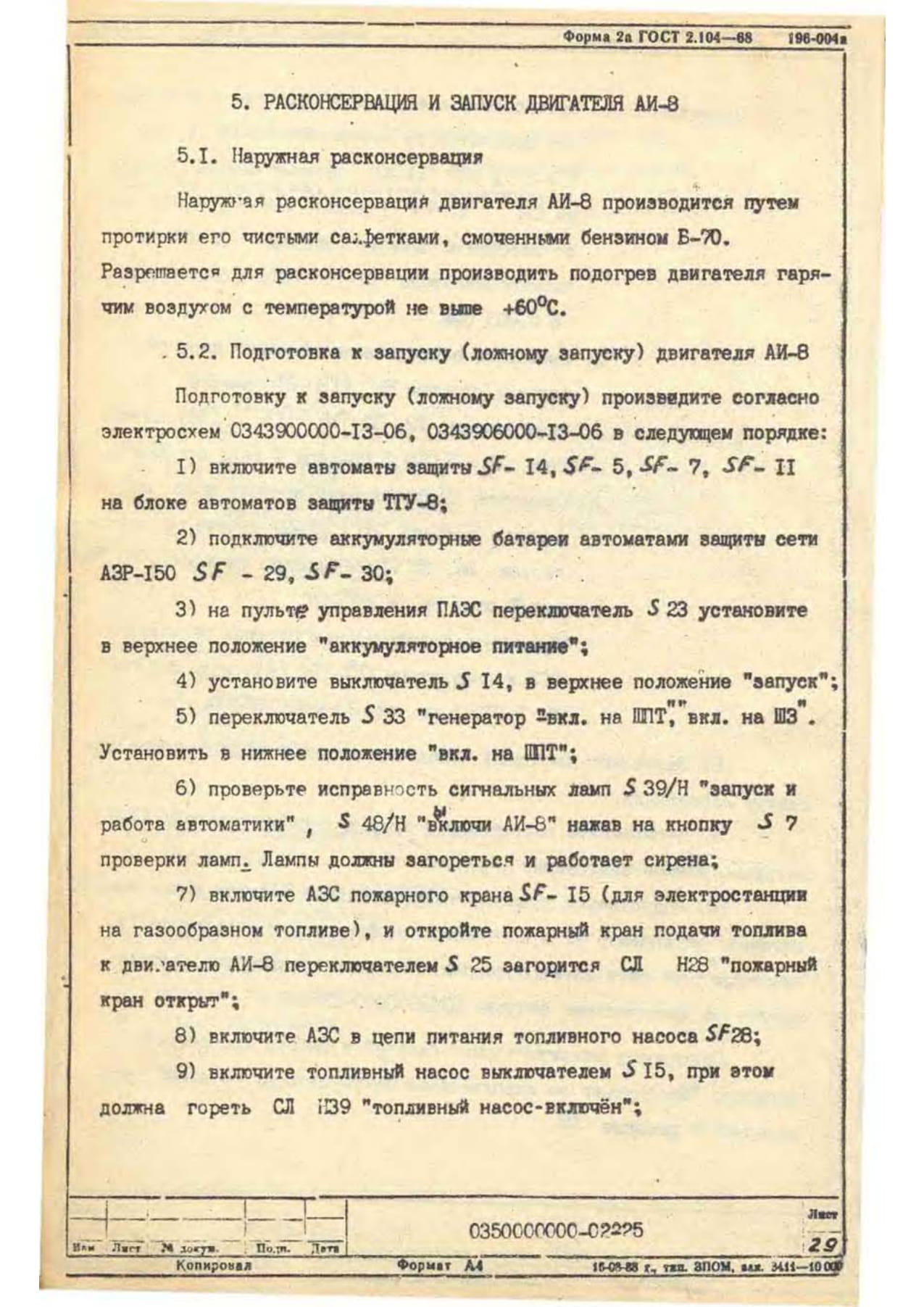

5. Расконсервация и запуск турбогенератора АИ-8 и 29

5.1. Наружная расконсервация 29

5.2. Подготовка к запуску (ложному запуску) двигателя АИ-8 29

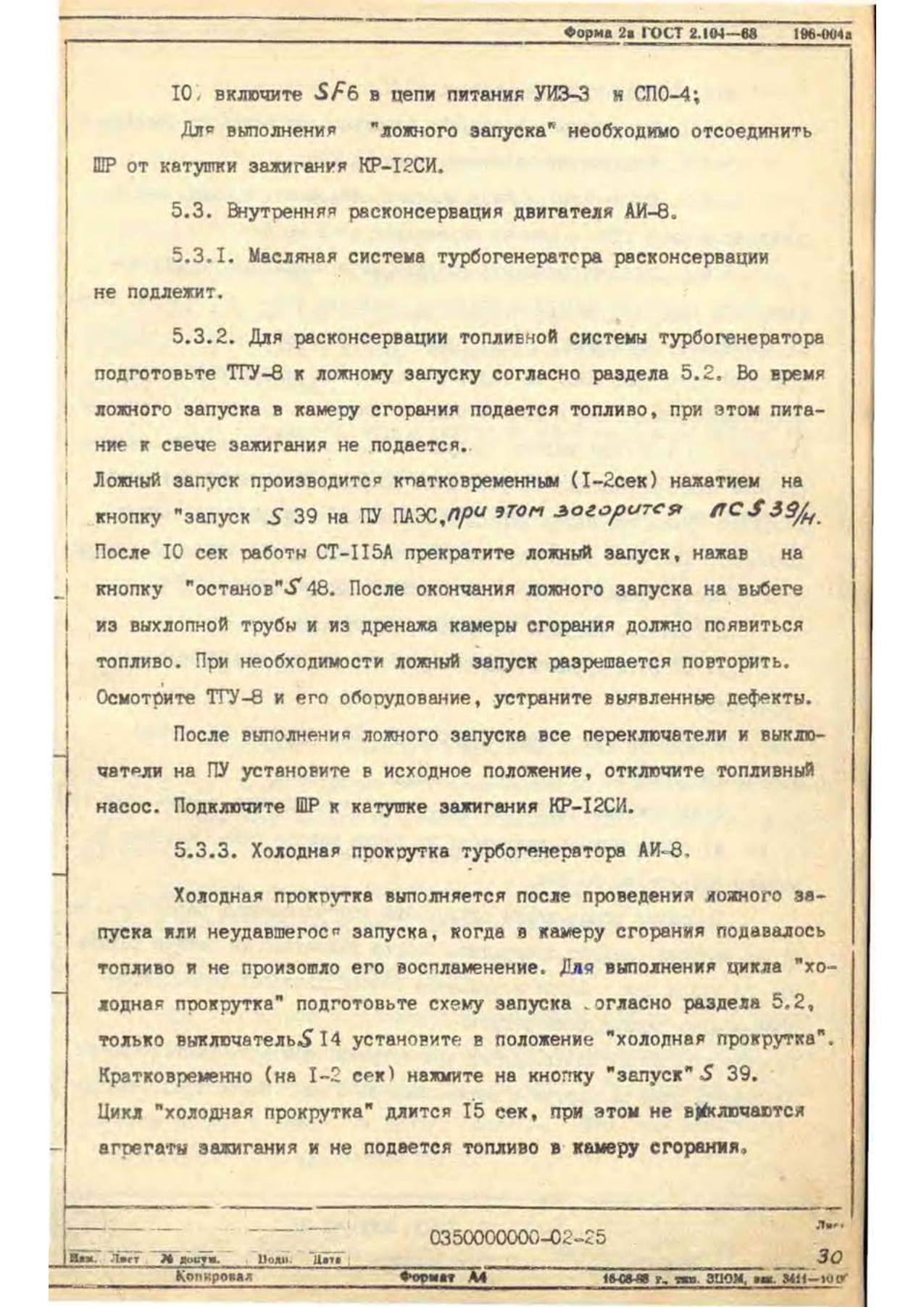

5.3. Внутренняя расконсервация турбогенератора АИ-8 30 !

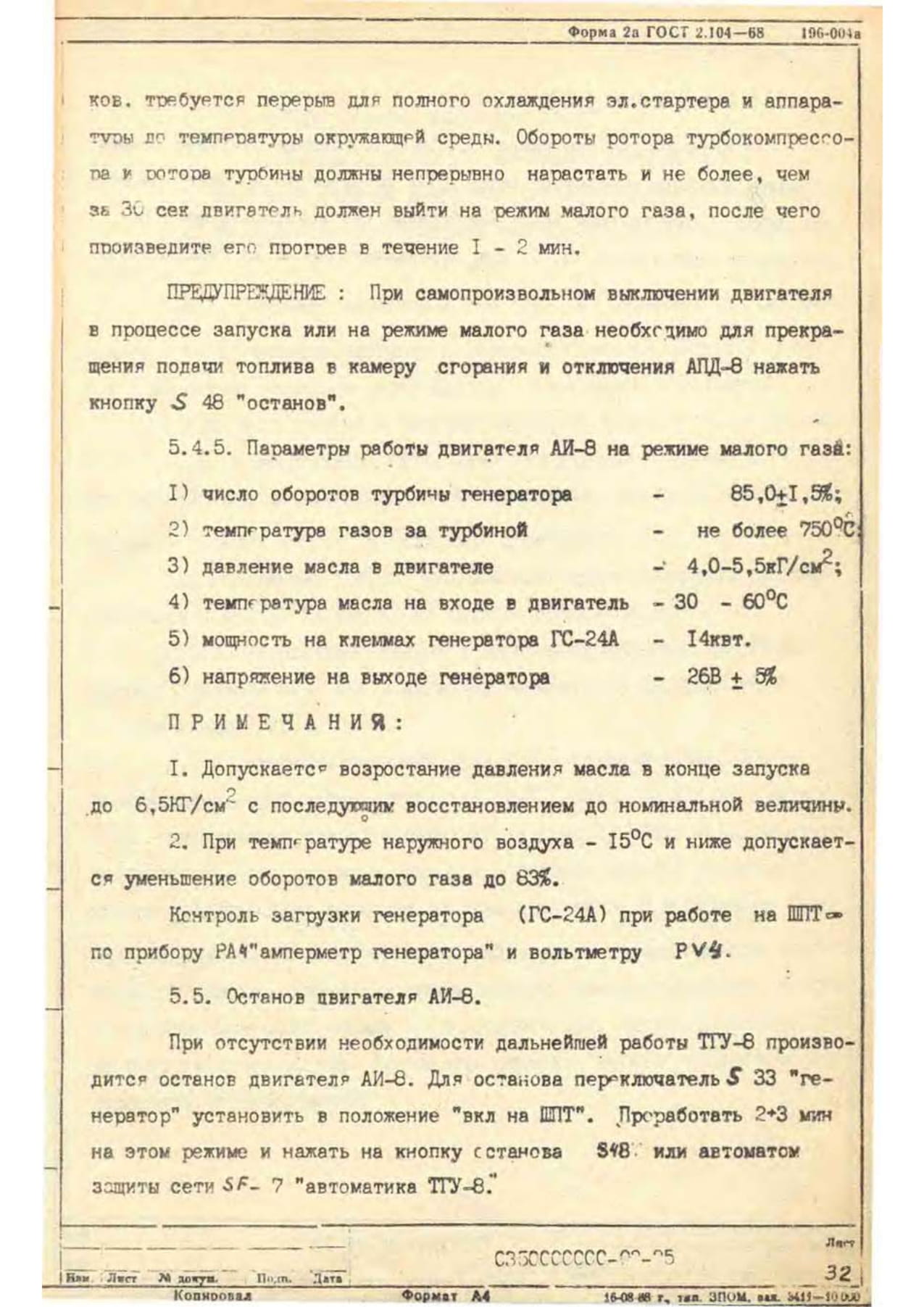

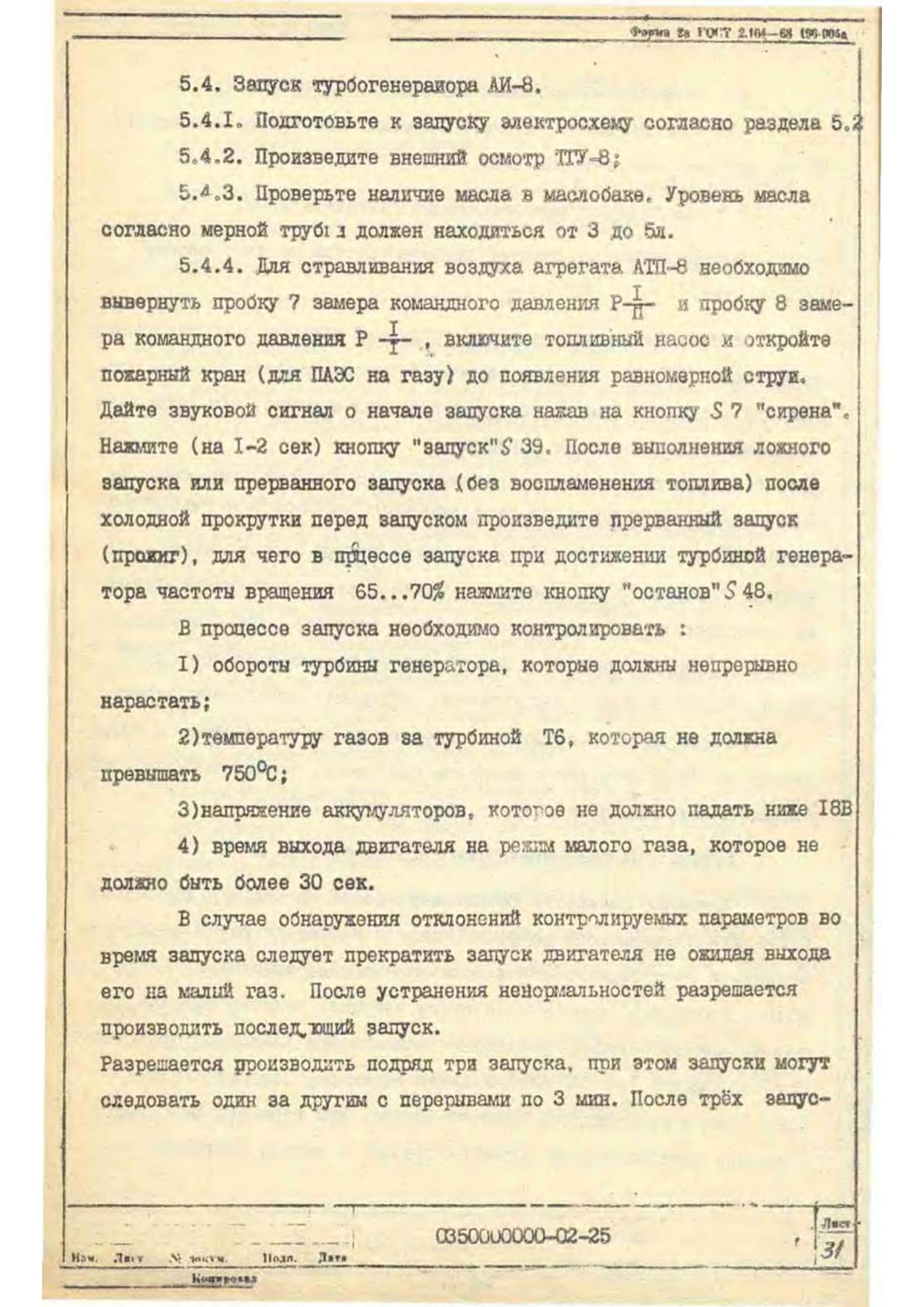

5.4. Запуск турбогенератора АИ-8 31

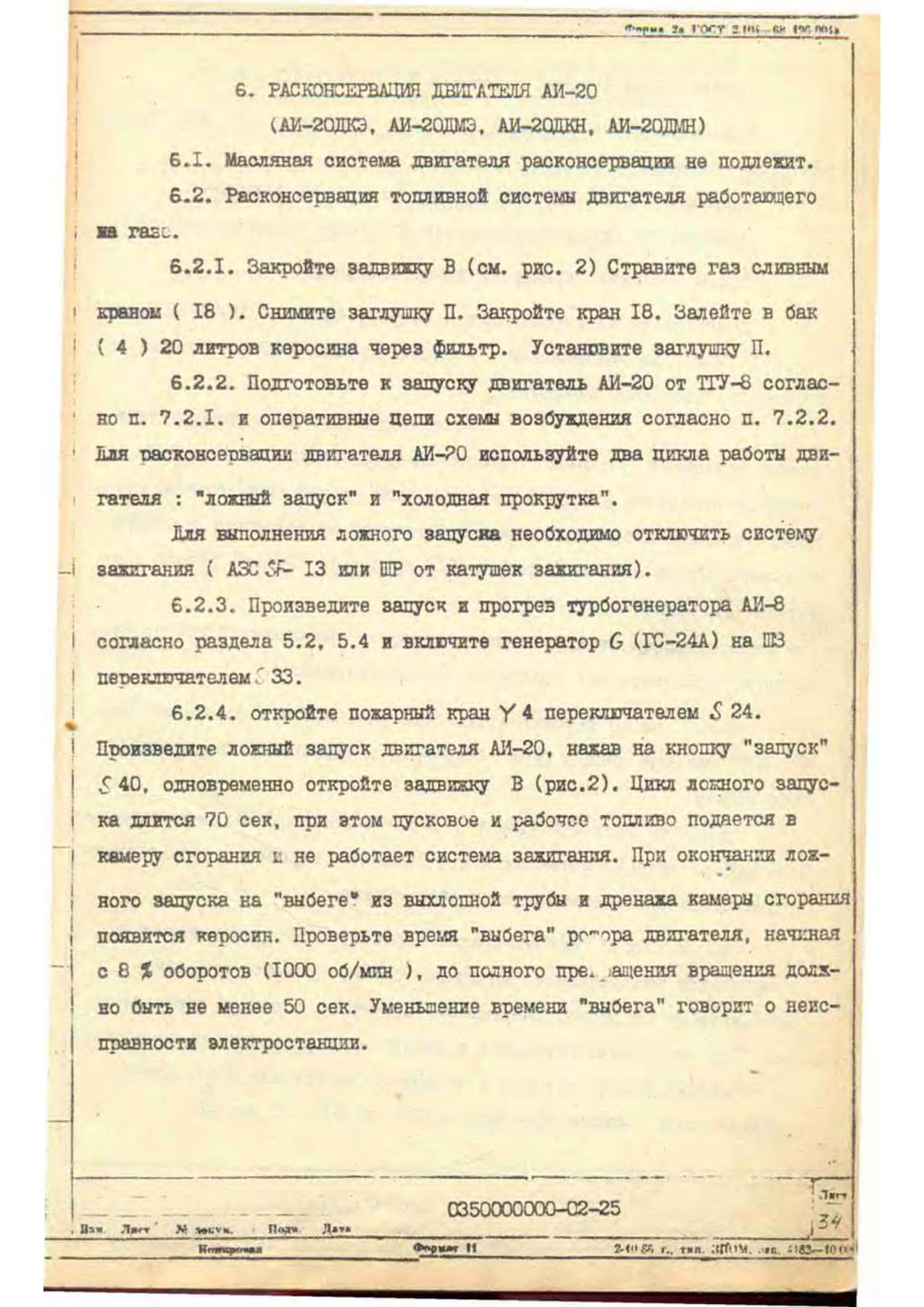

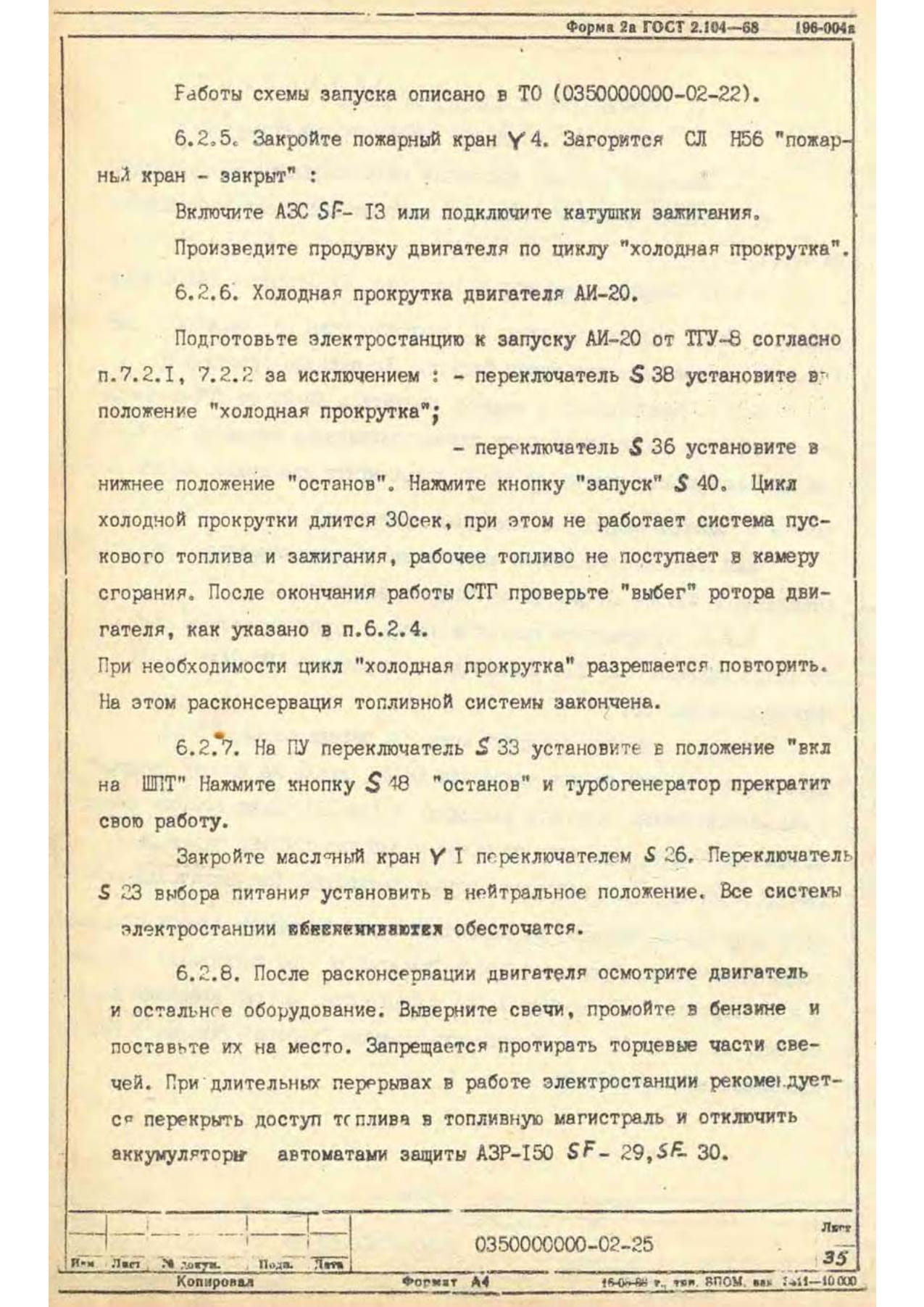

6. Расконсервация двигателя АИ-20. 34

6.1. Расконсервация масляной системы 34

6.2. Расконсервация топливной системы двигателя, работающего на газу

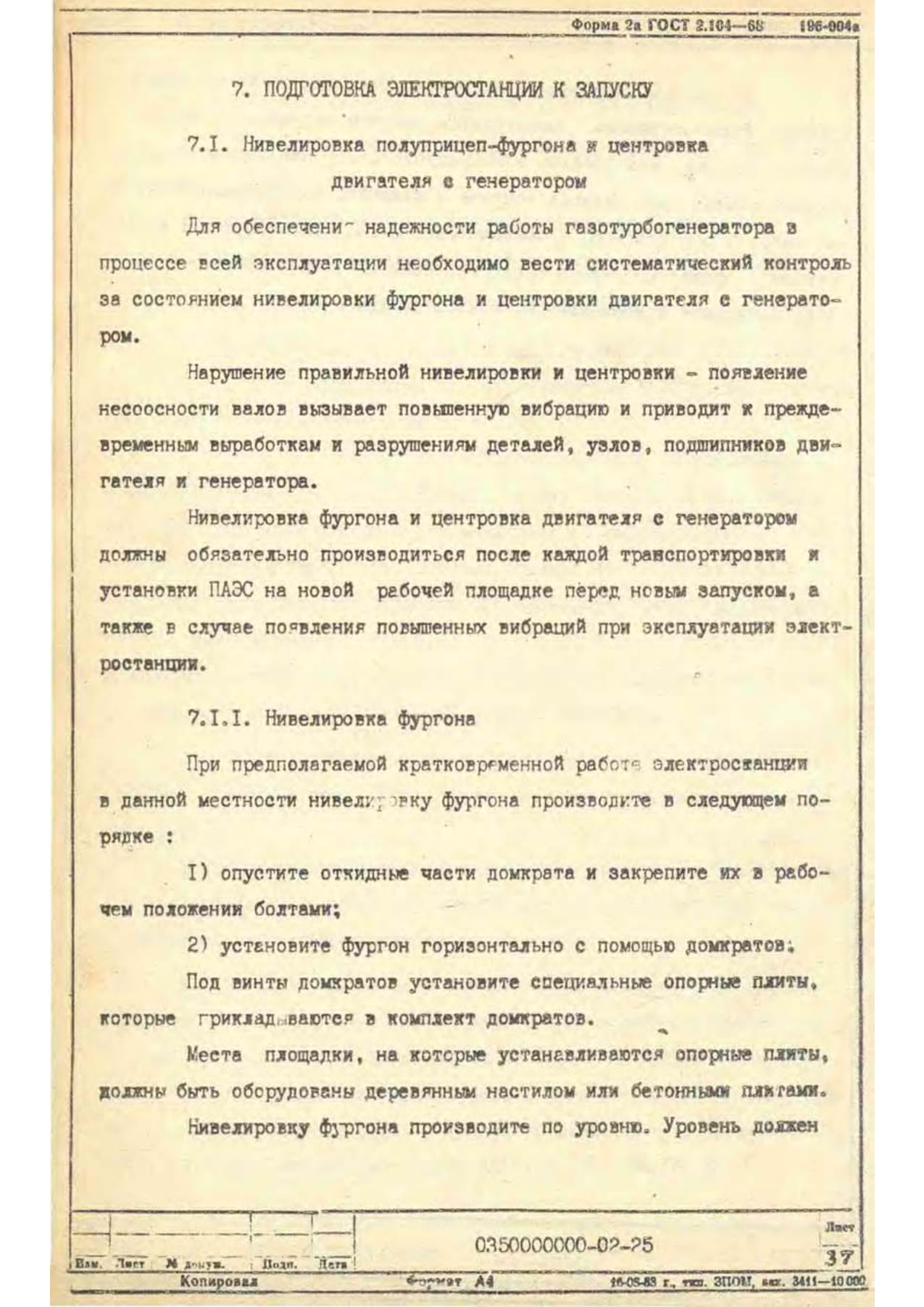

7 Подготовка электростанции к запуску 37

7.1. Нивелировка полуприцеп-фургона и центровка двигателя с генератором 37

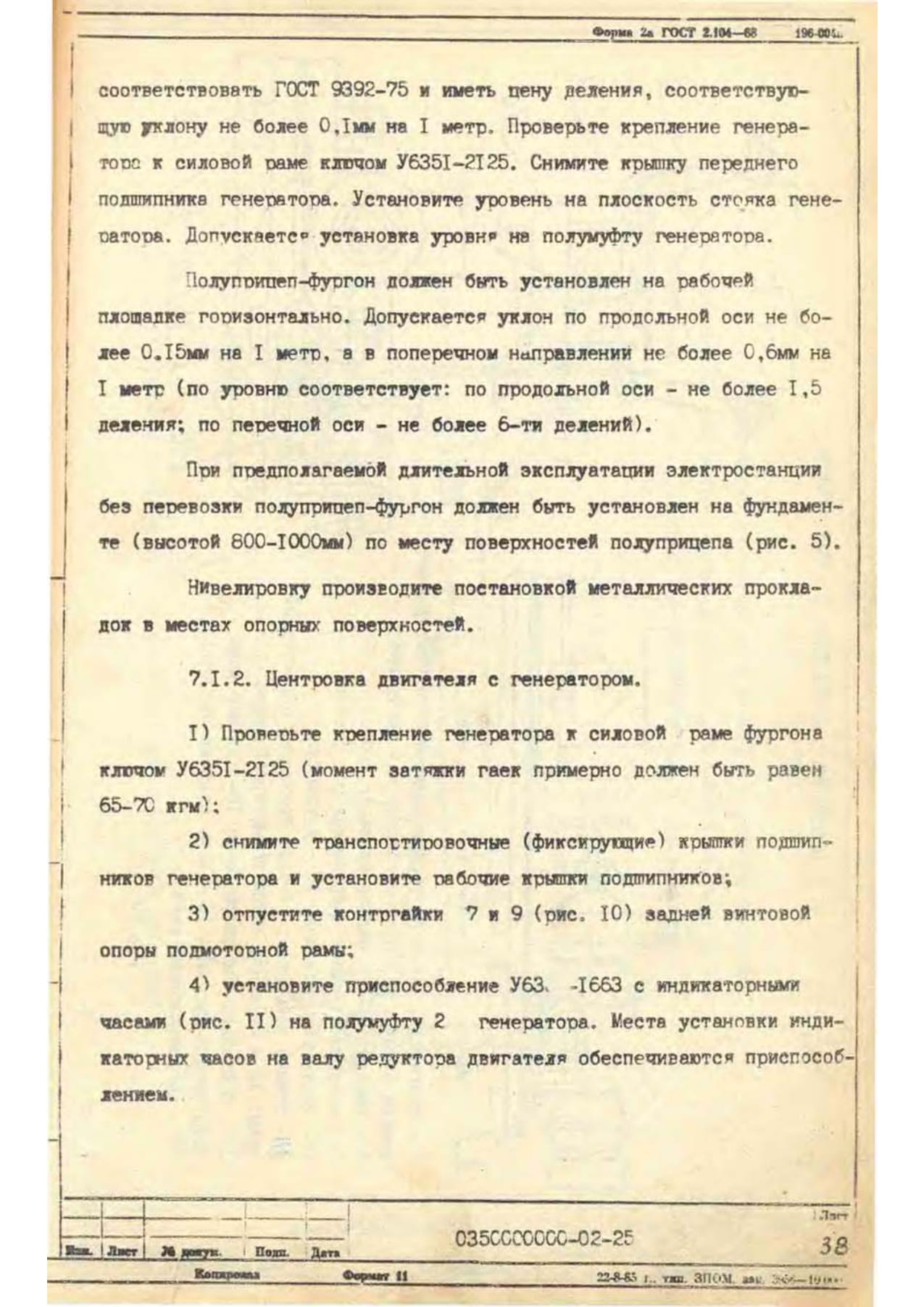

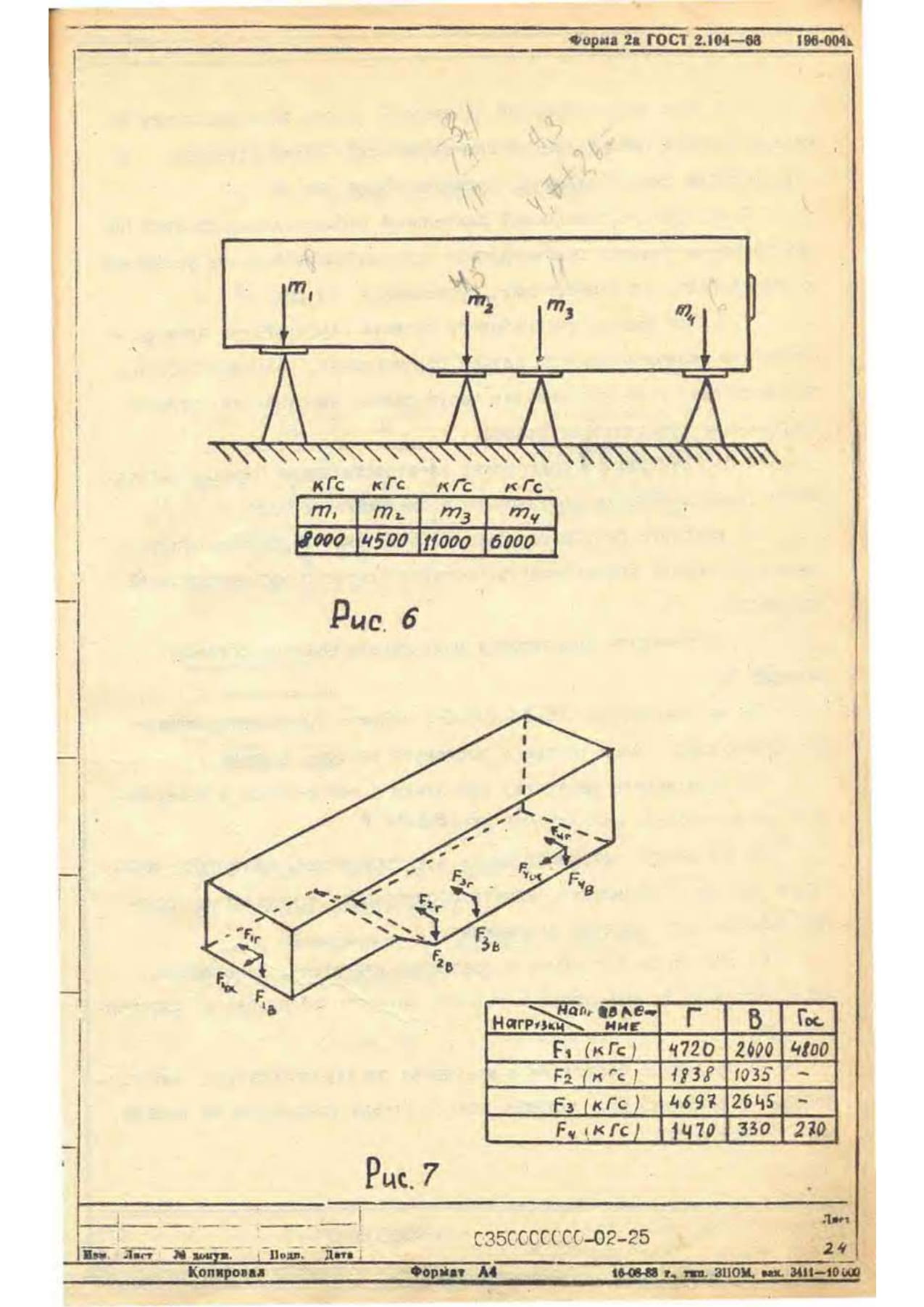

7.1.1. Нивелировка фургона 37

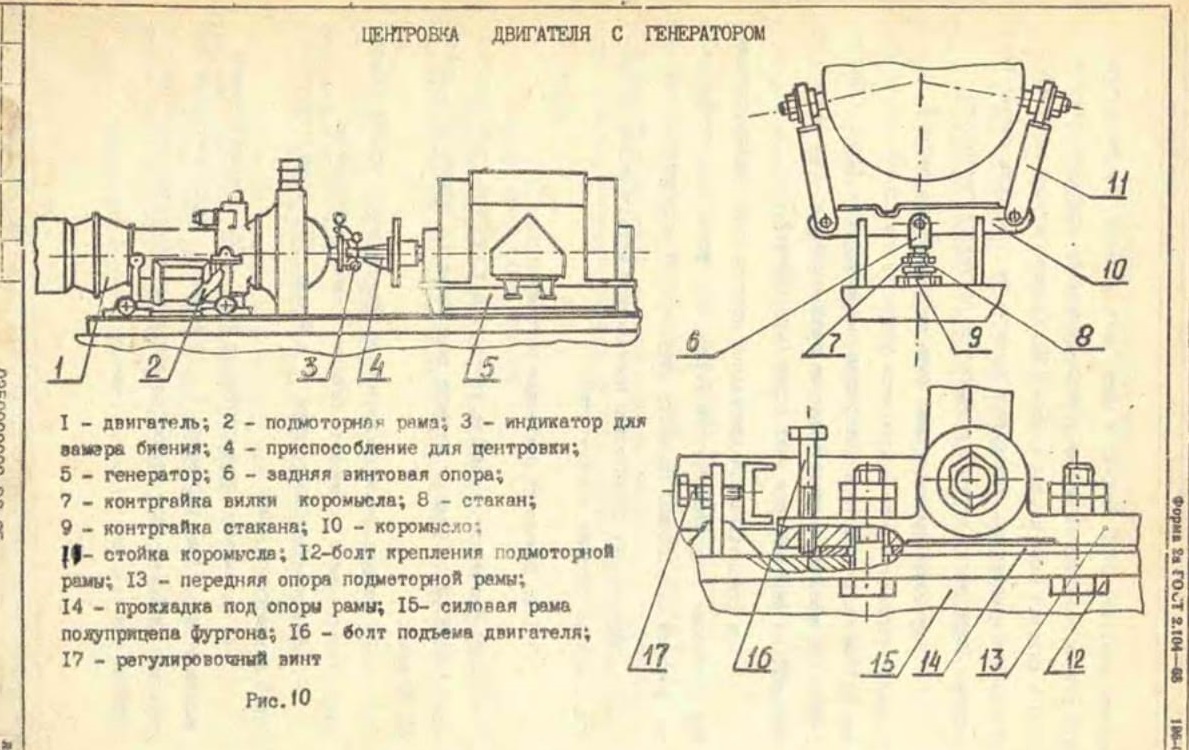

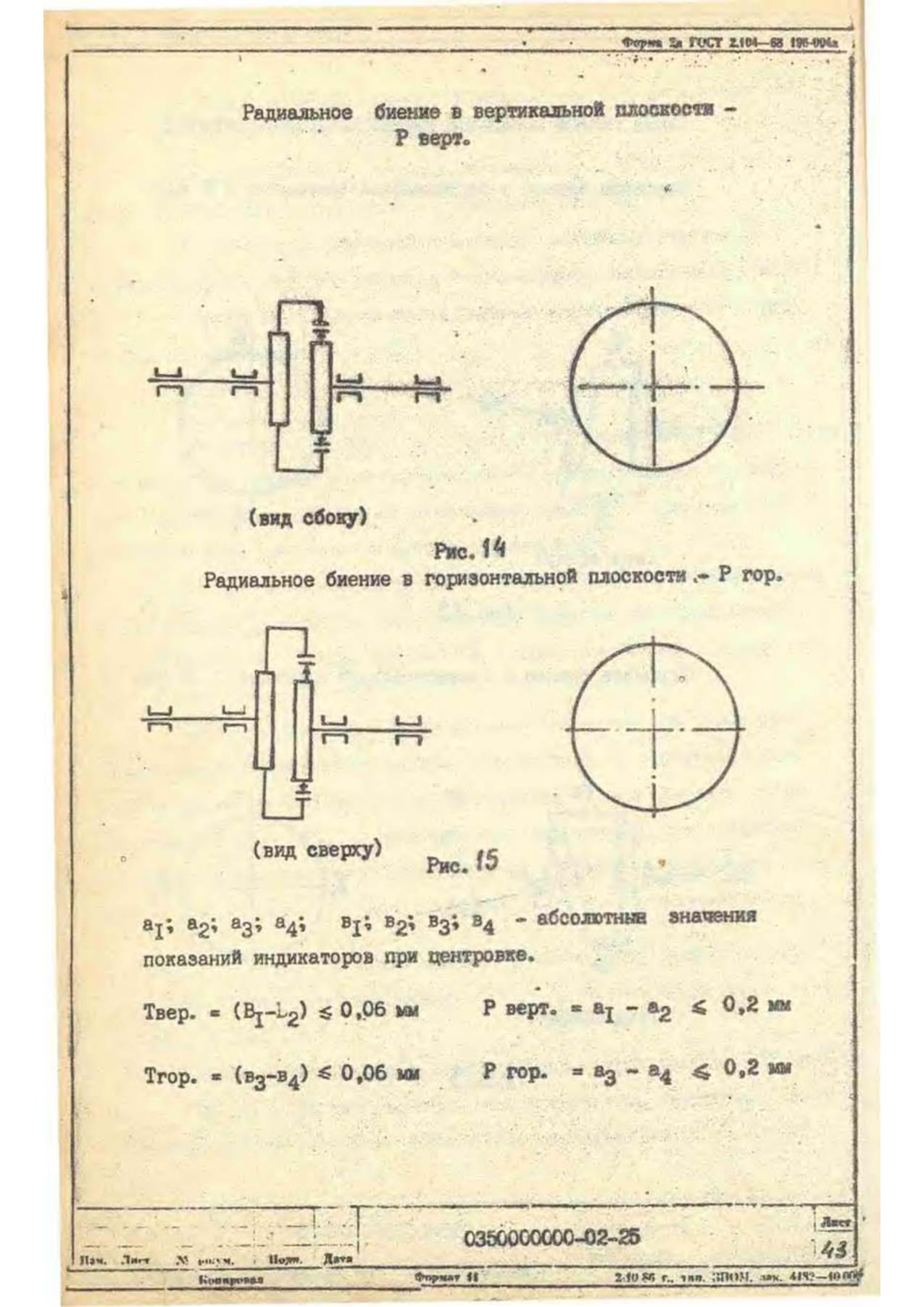

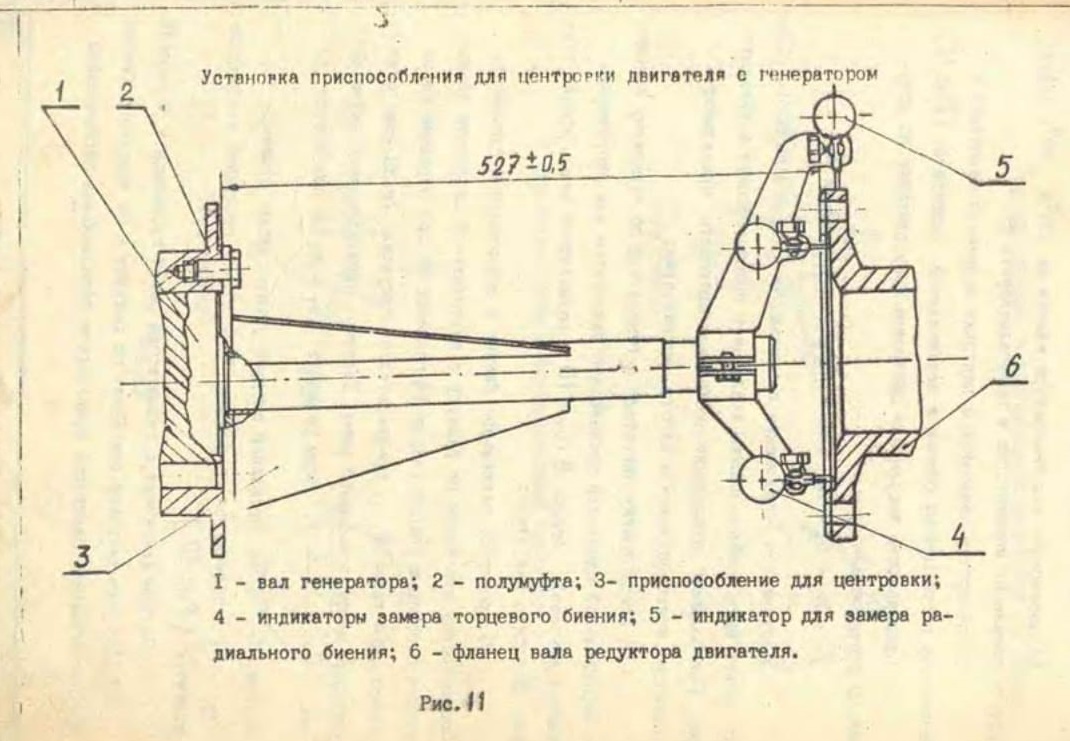

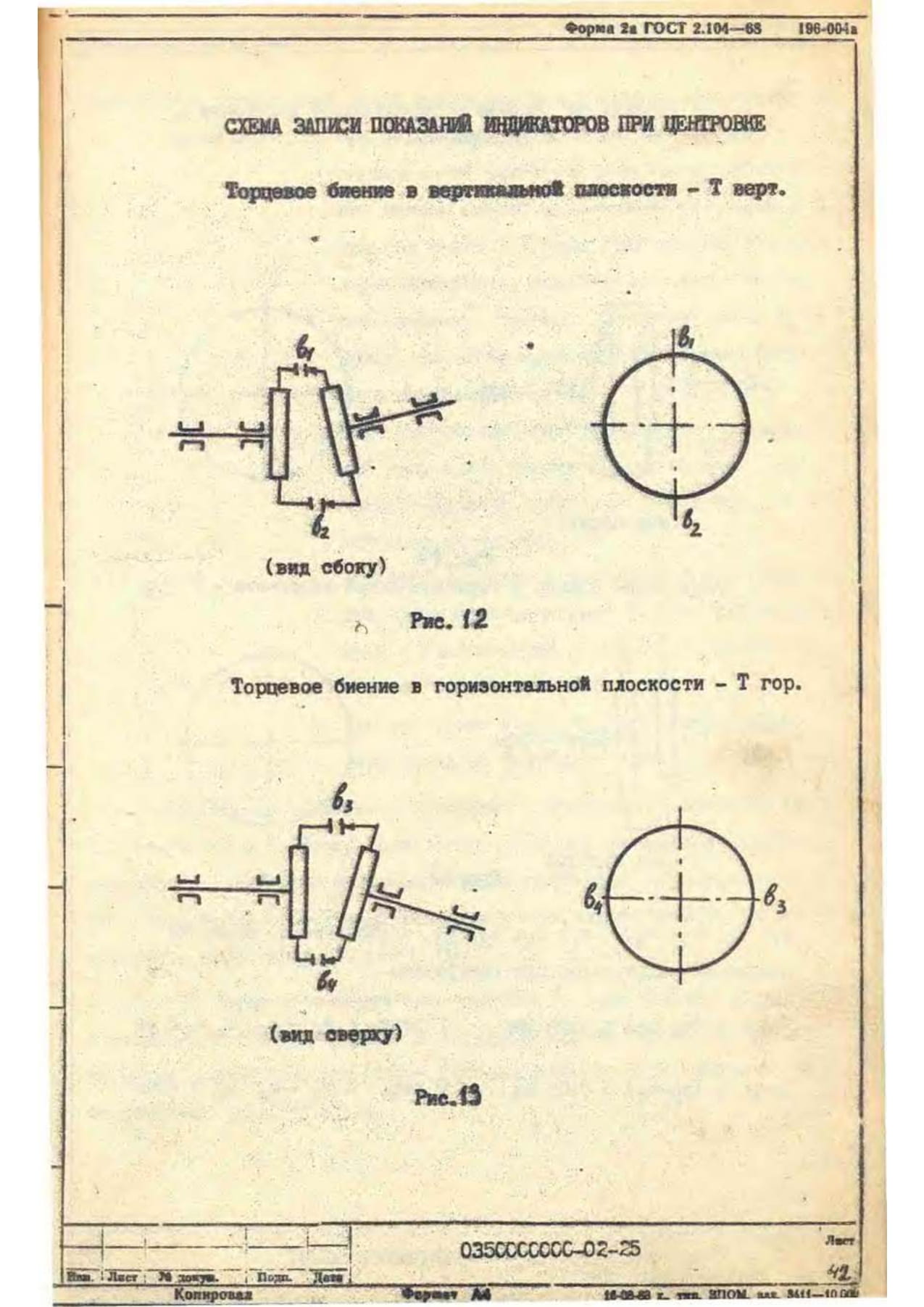

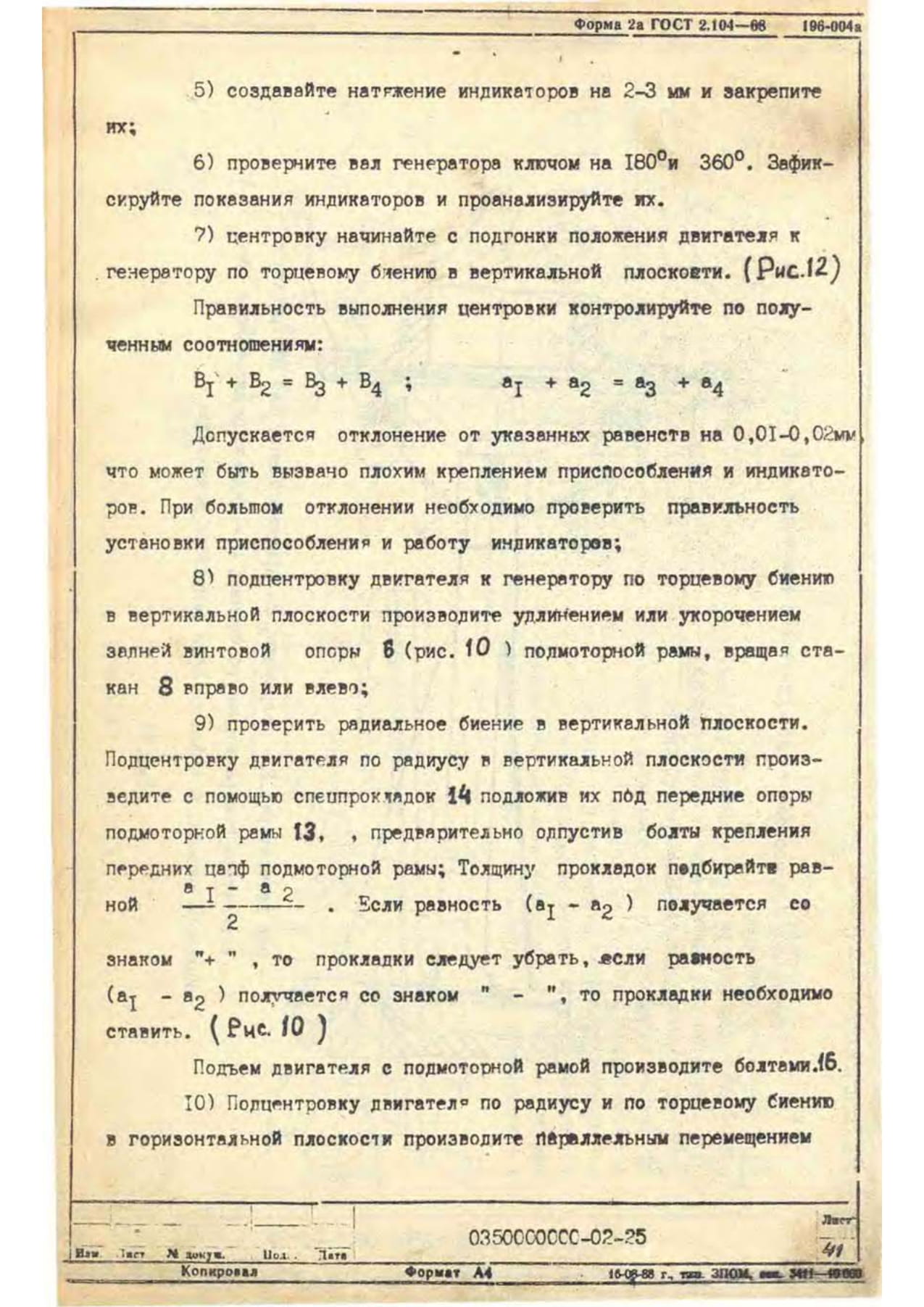

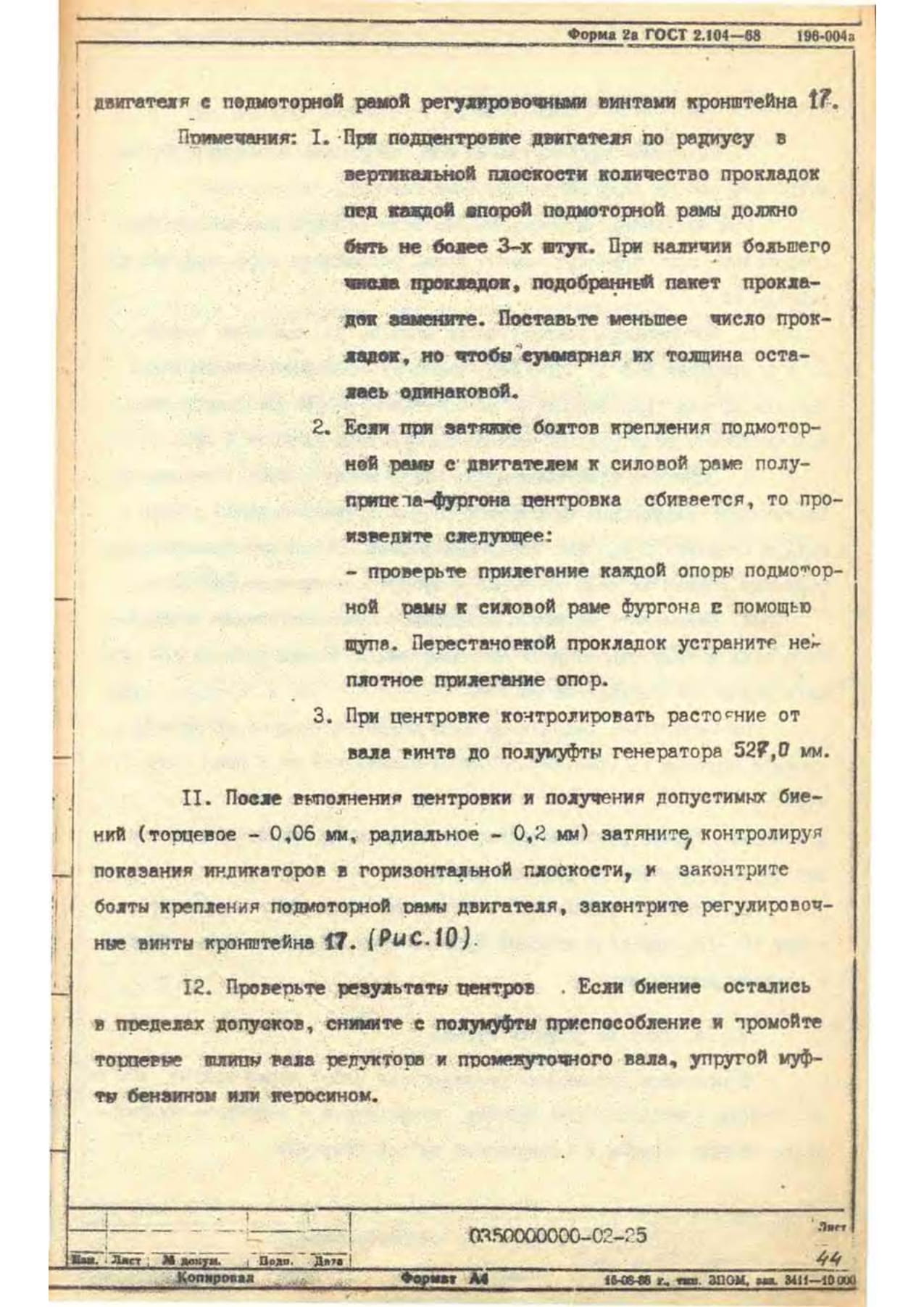

7.1.2. Центровка двигателя с генератором ЗР

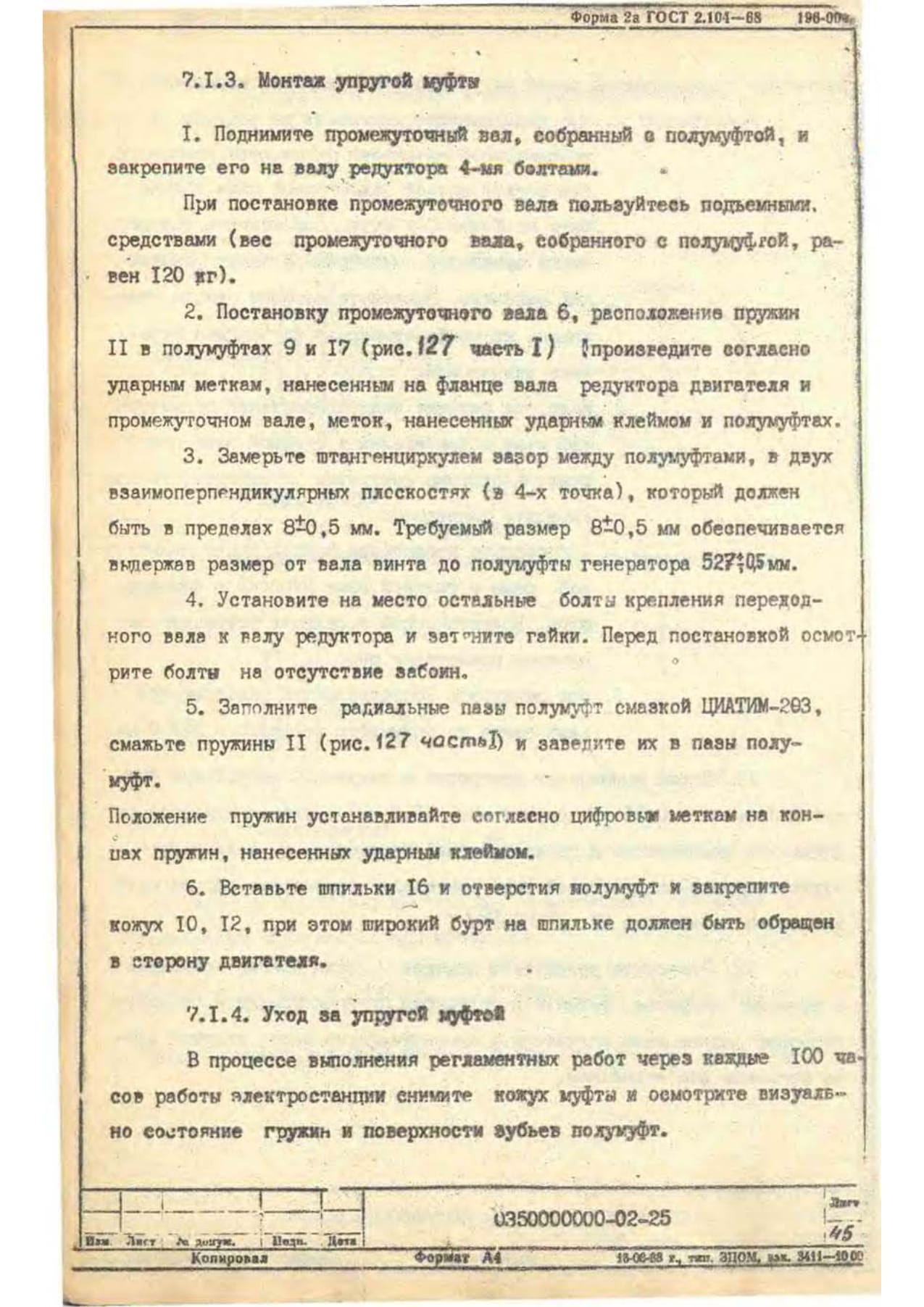

7.1.5. Подготовка упругой муфты 45

7.1.4. Уход за упругой муфтой 45

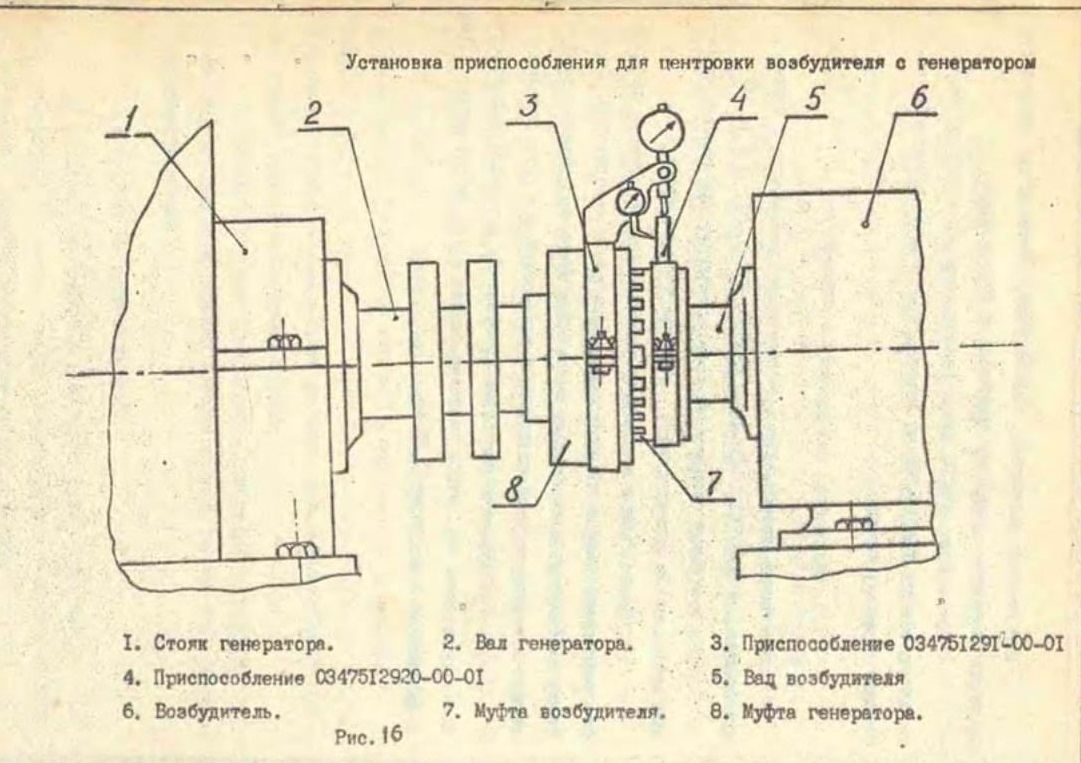

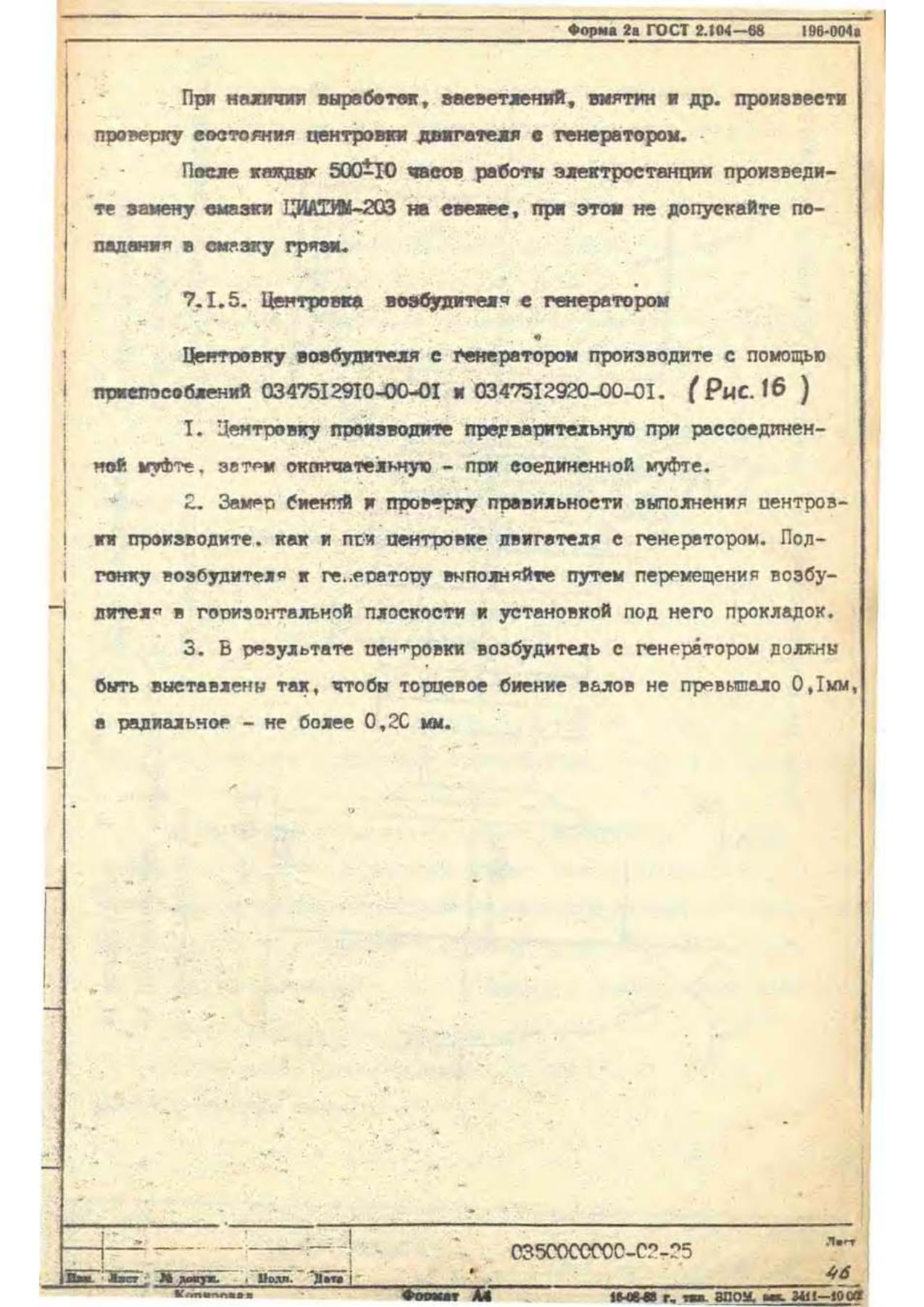

7Л.5. Центровка возбудителя с генератором 46

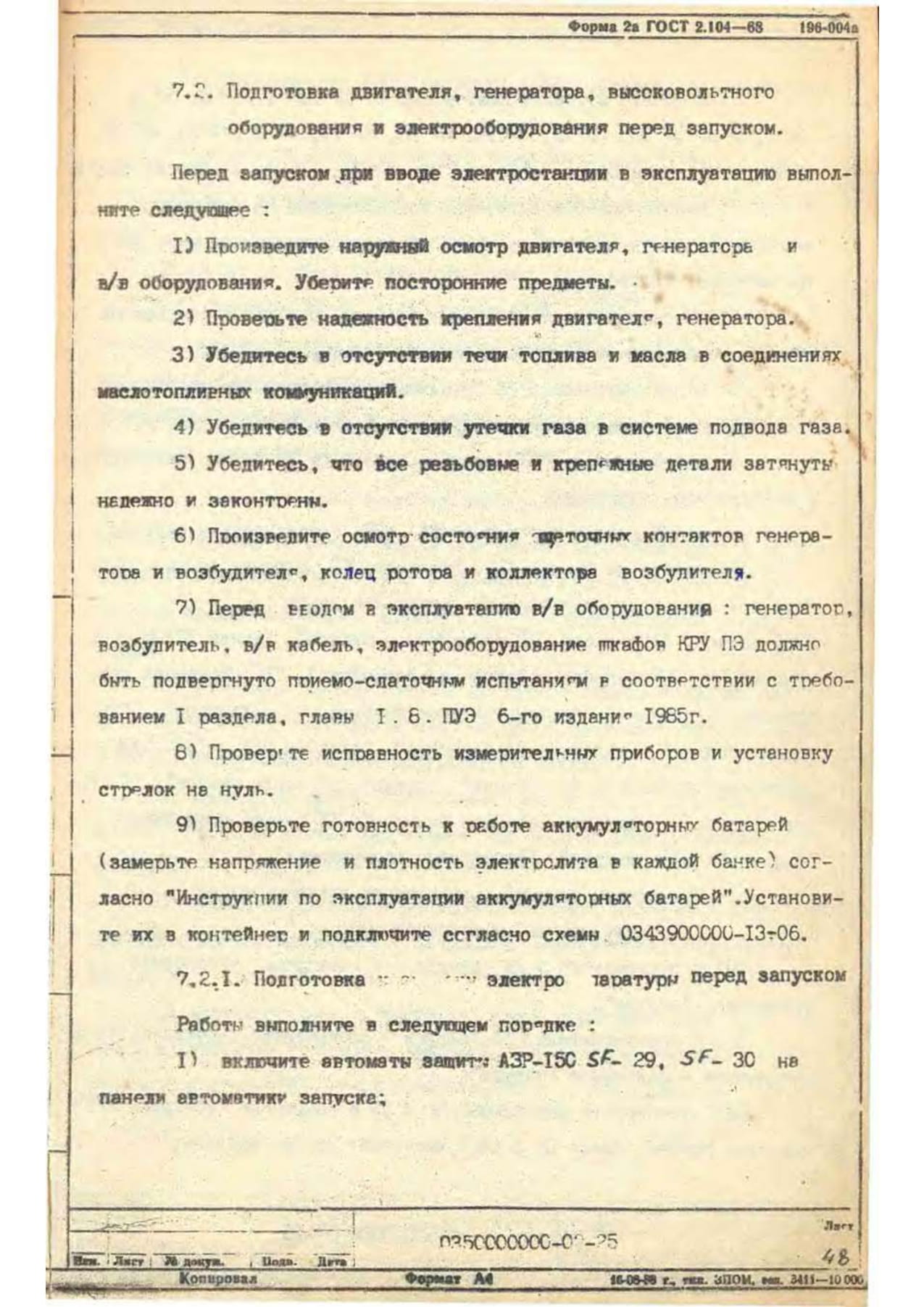

7.2. Подготовка двигателя, генератора, высоковольтного оборудования и электрооборудования перец запуском 48

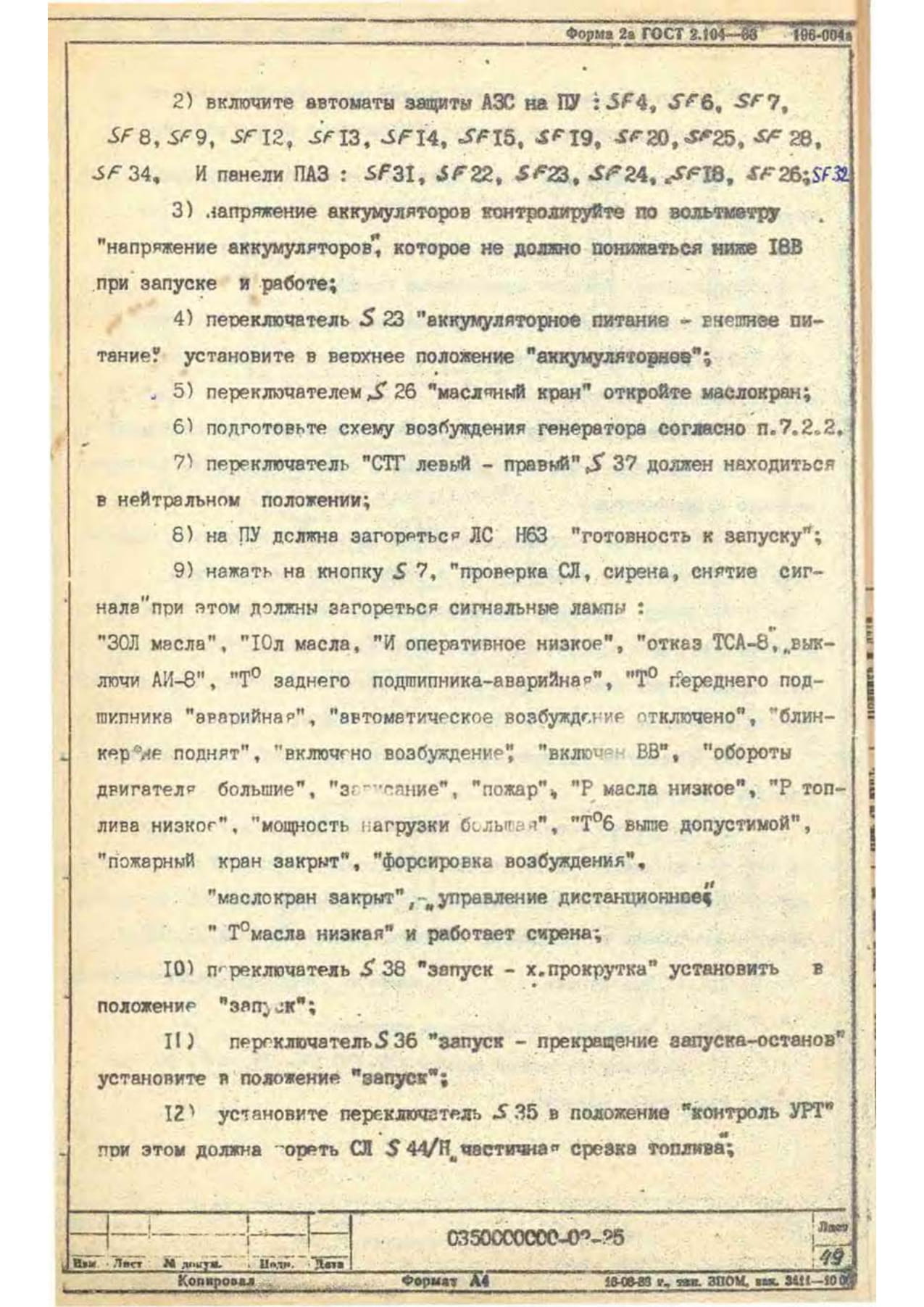

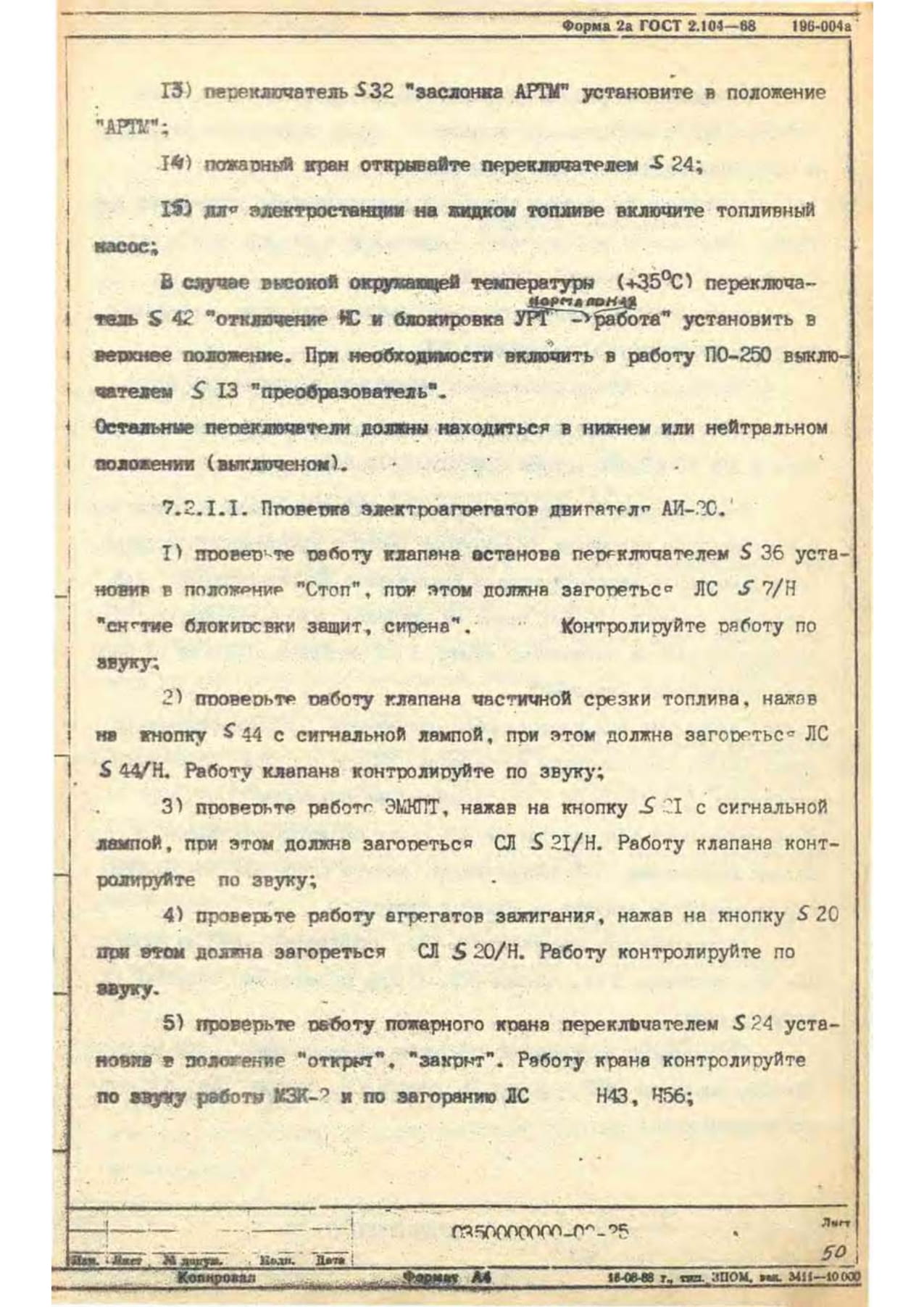

7.2.1. Подготовка электроаппаратуры перед запуском двигателя 48

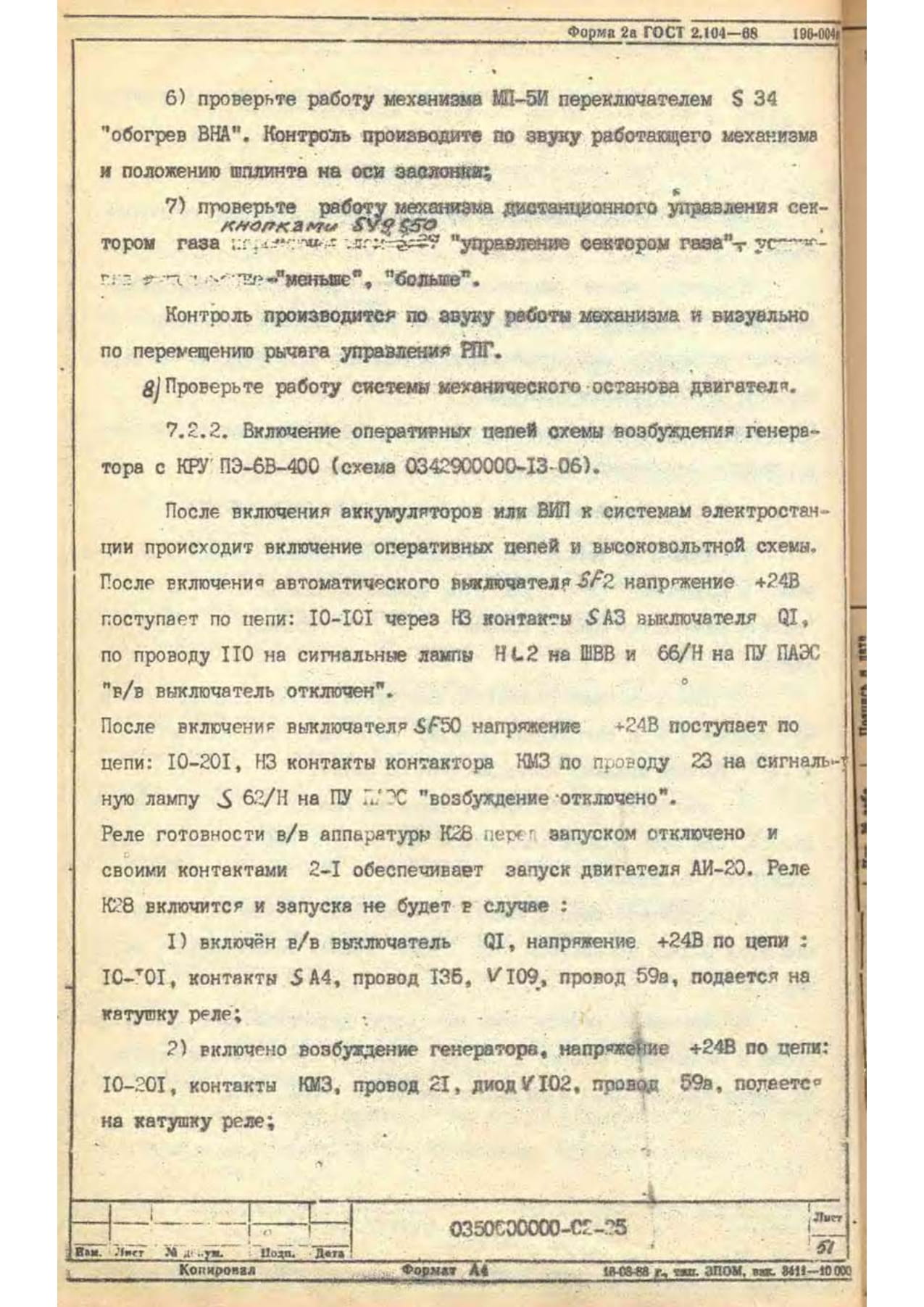

7.2.2. Включение оперативных цепей схемы возбуждения генератора с КРУП3-6В-400 51

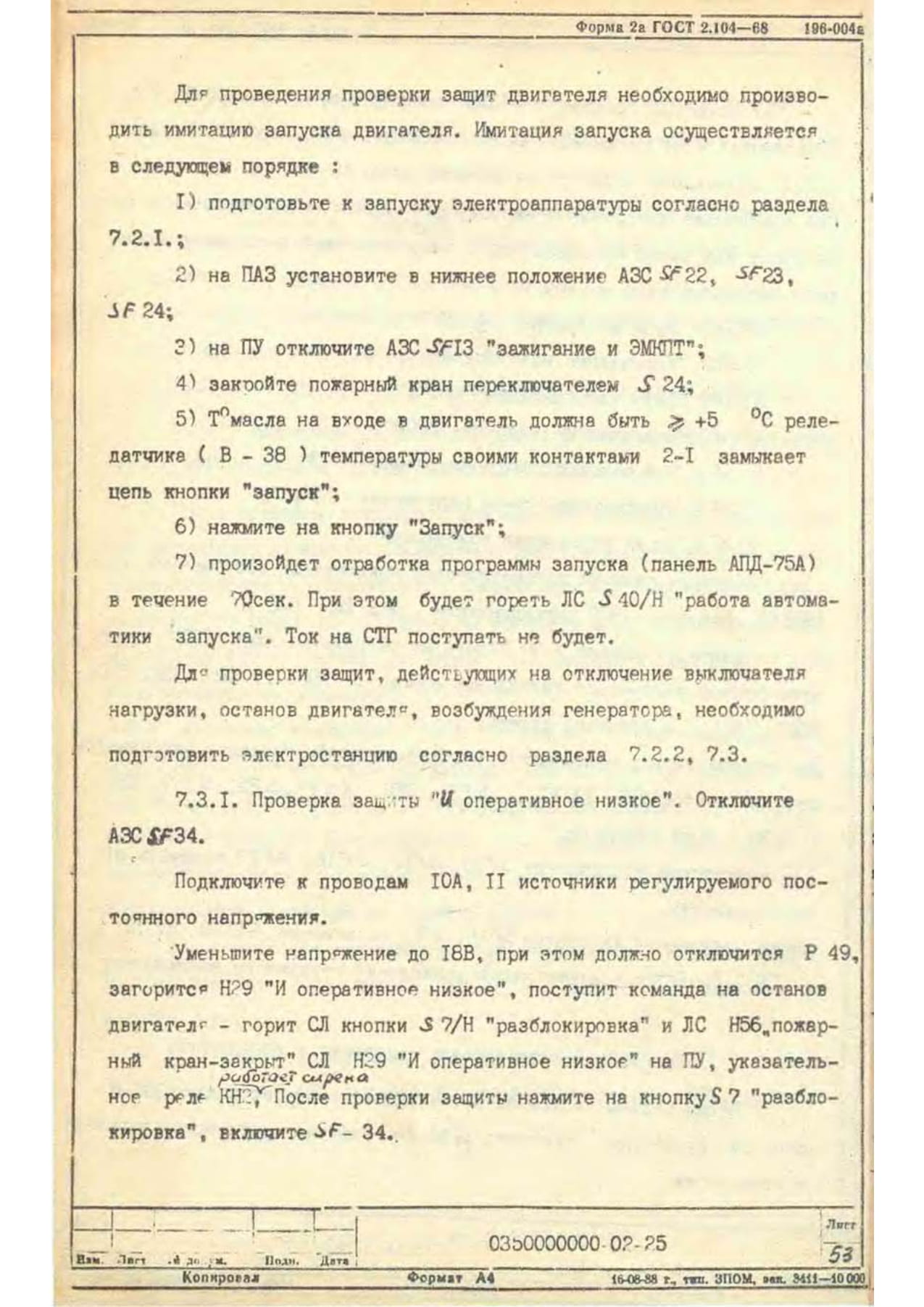

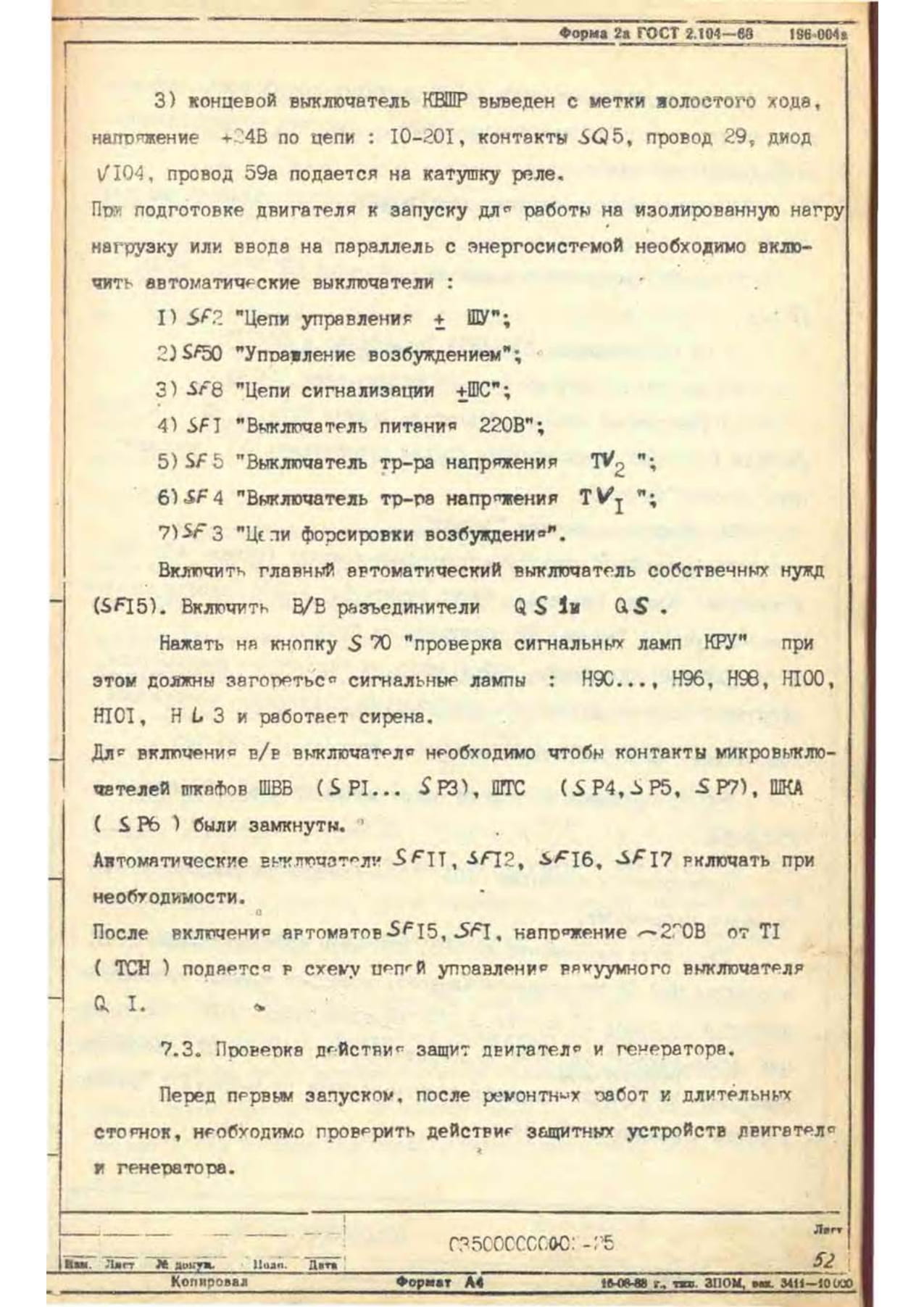

7.3. Проверка действия защит двигателя и генератора 52

7.3.1. Проверка защиты "И оперативное низкое" 53

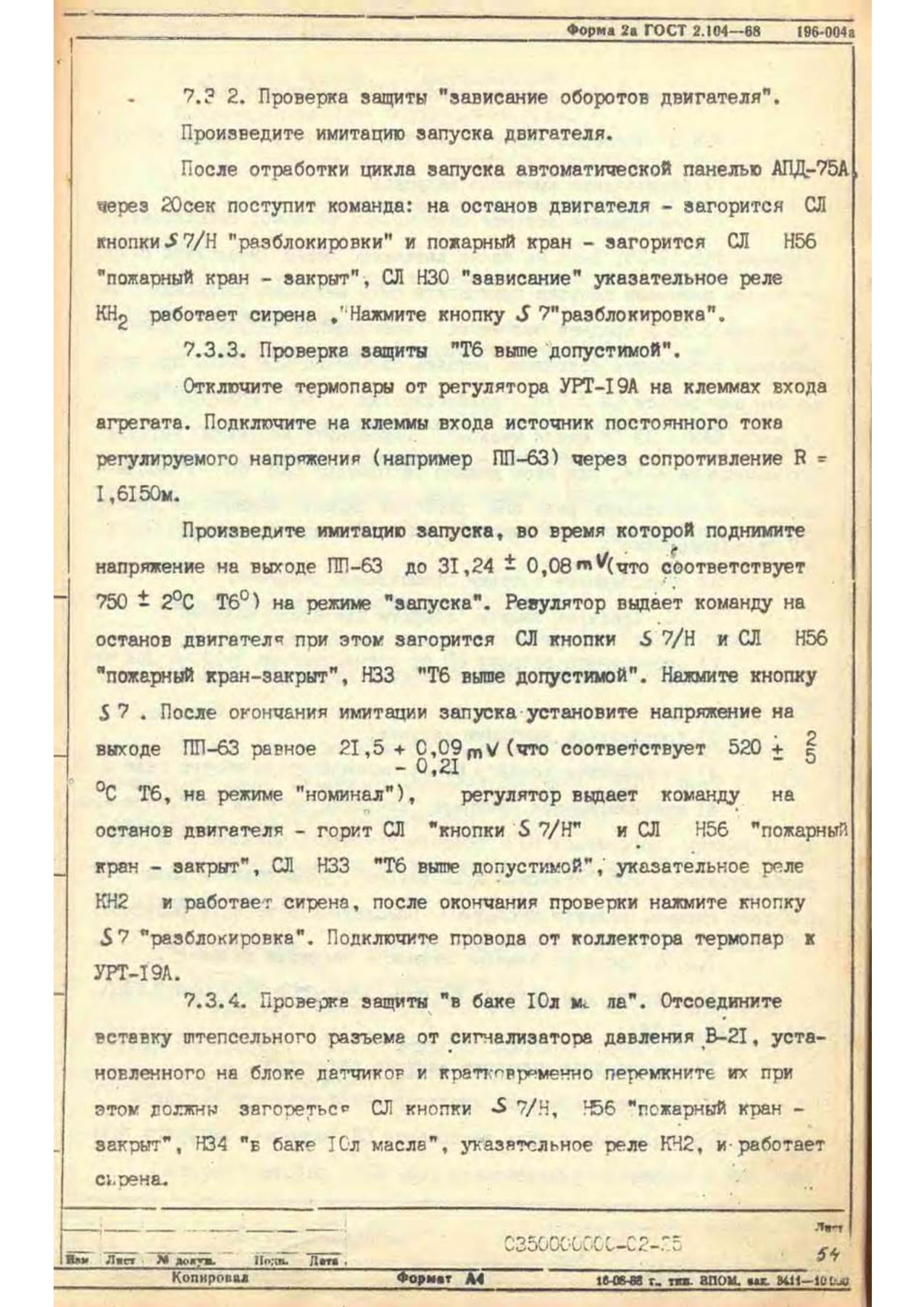

7.3.2. Проверка защиты "зависание оборотов двигателя" 54

7.3.3. Проверка защиты " выше допустимой" 54

7.3.4. Проверка защиты "В баке 10 л масла" 54

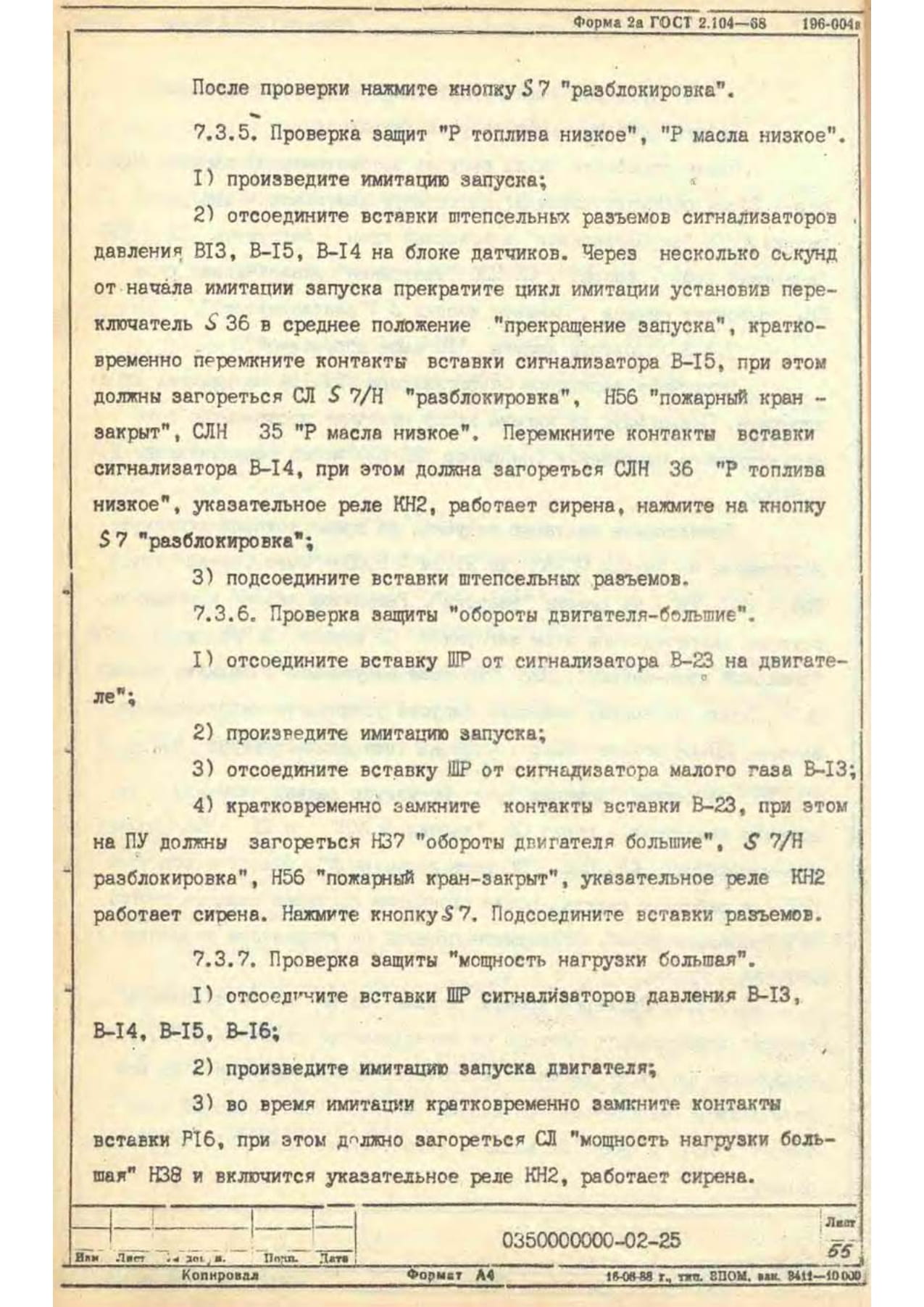

7.3.5. Проверка защиты "Р топлива низкое", "Р масла низкое" 55

7.3.6. Проверка защиты "Обороты двигателя большие" 55

7.3.7. Проверка защиты "Мощность нагрузки большая" 55

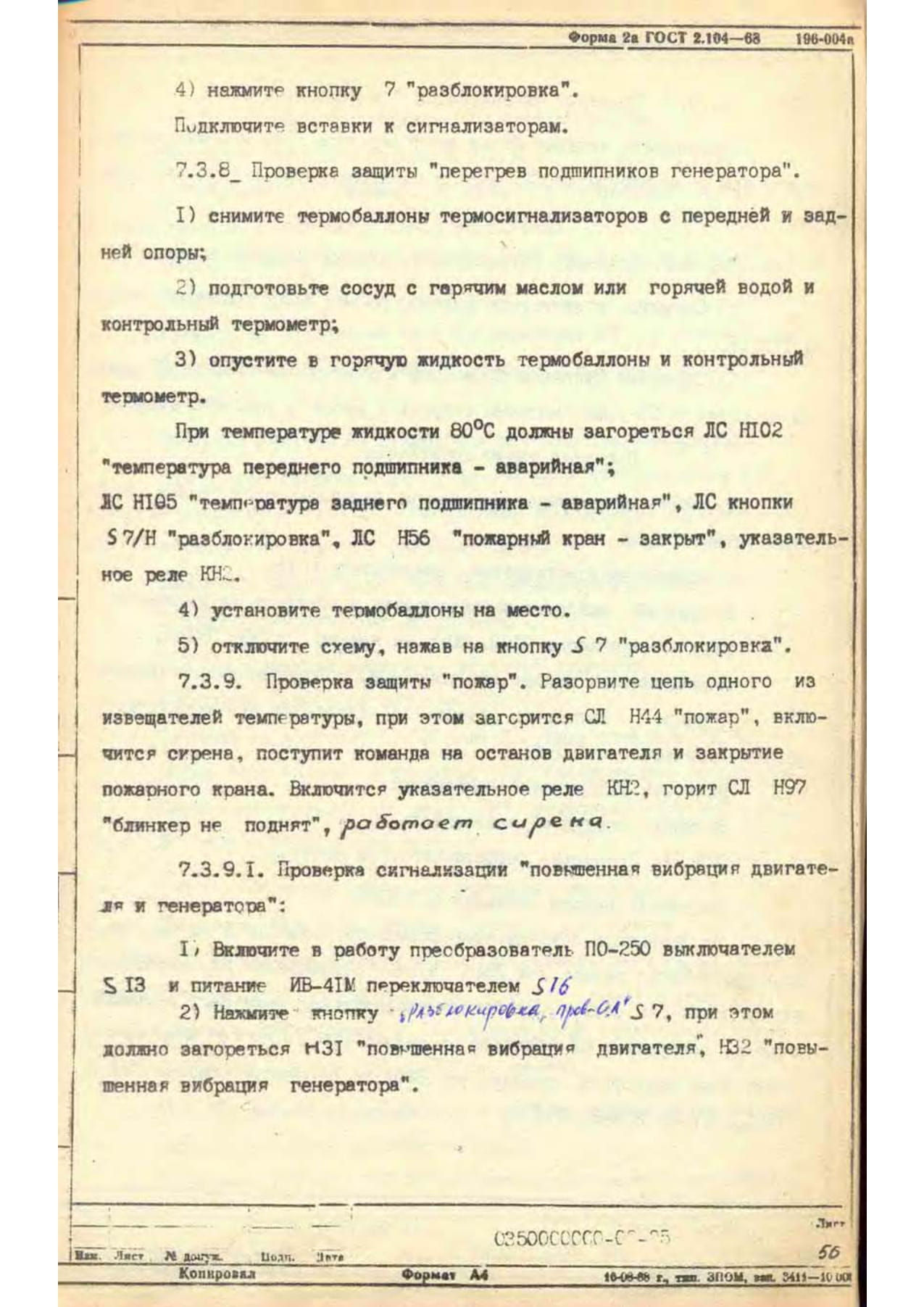

7.3.ь. Проверка защиты "Перегрев подшипников генератора" 56

7.3.9. Проверка защиты "ПОЖАР" 56

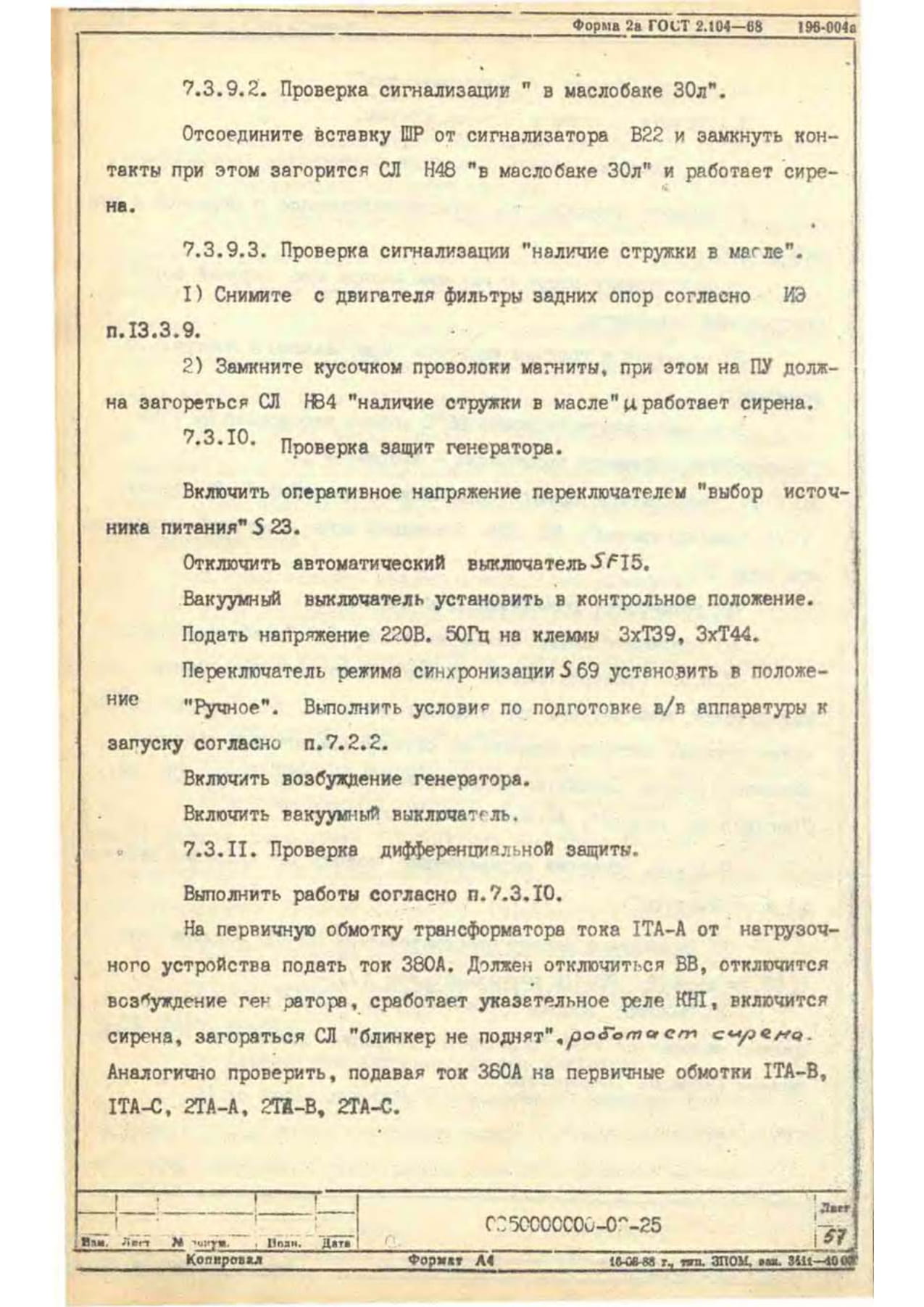

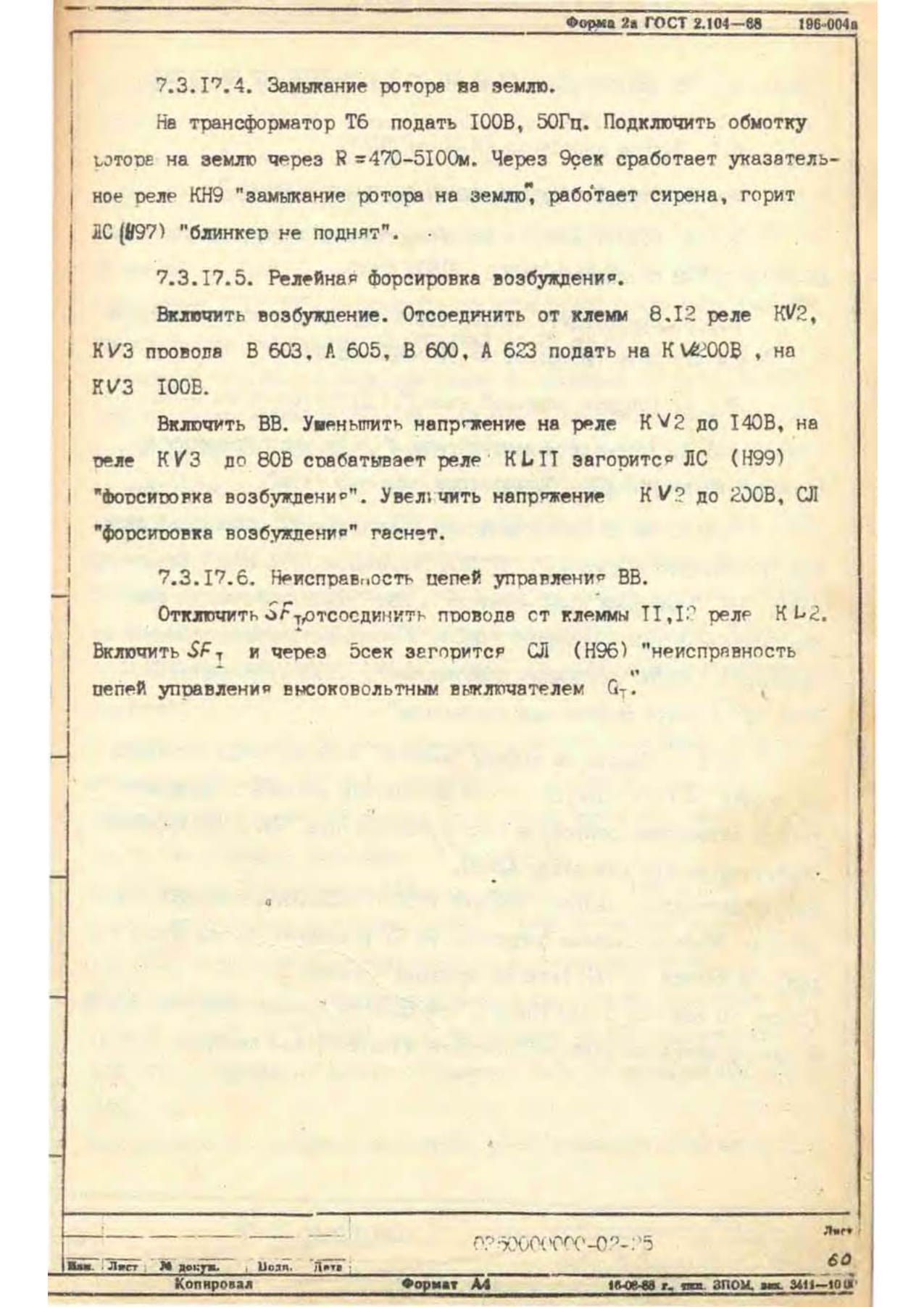

7.3.10.Проверка защит генератора 57

7.3.11. Проверка дифференциальной защиты 57

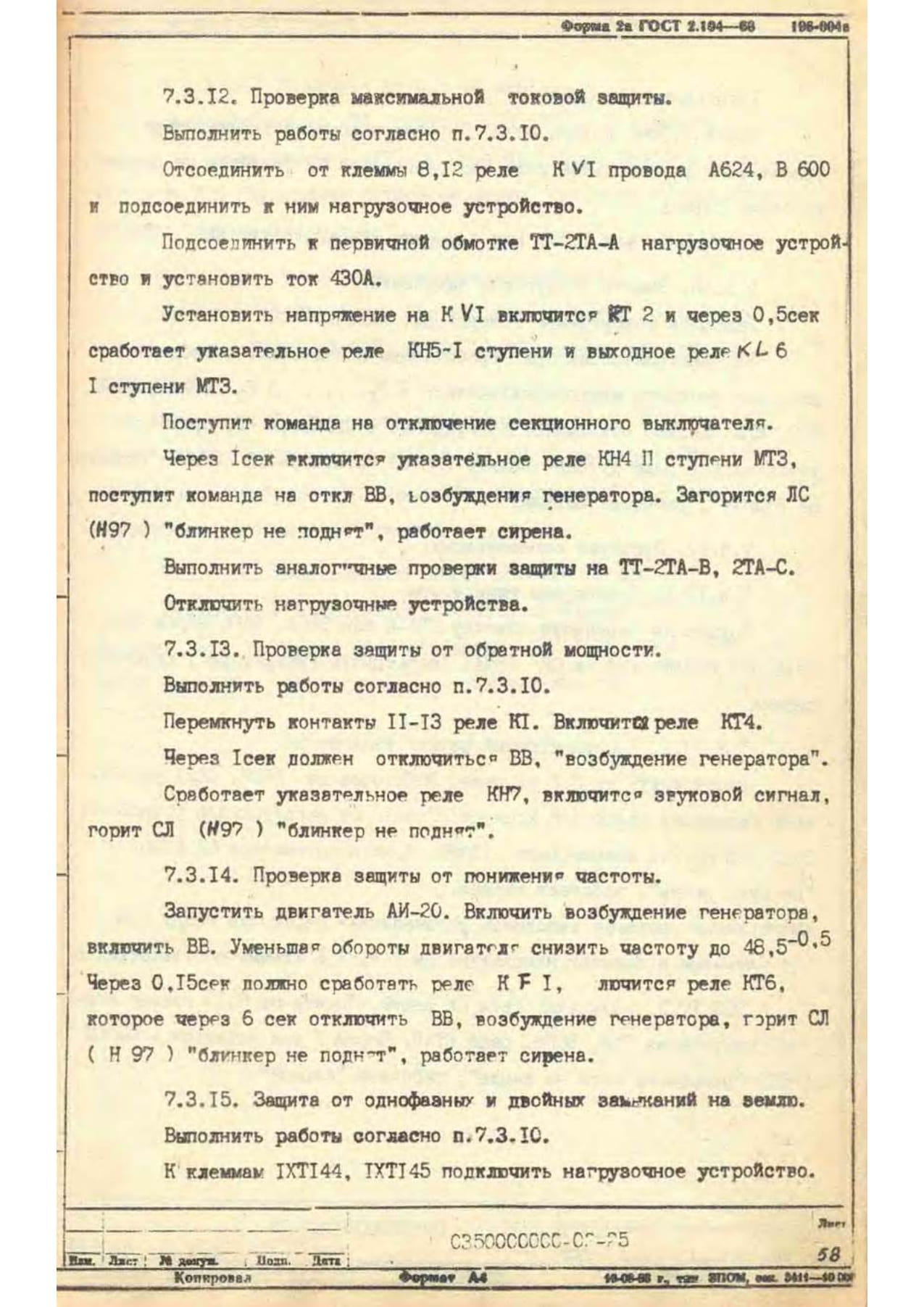

7.3. Проверка максимальной токовой защиты 58

7.3.13. Проверка защиты от обратной мощности 56

7.3.14. Проверка защиты от понижения частоты 56

7.3.15. Проверка защиты от однофазных и двойных замыканий на землю 56

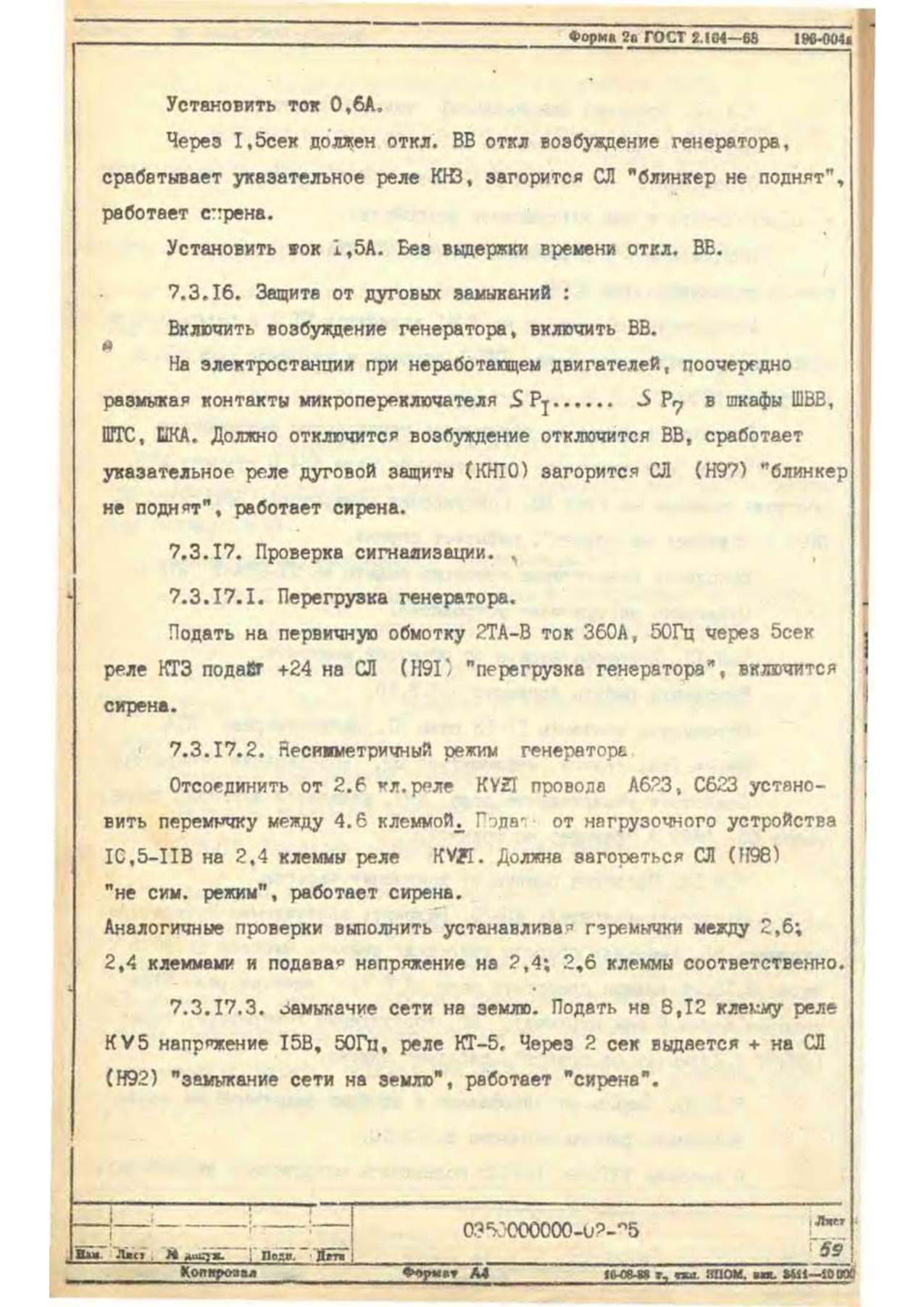

7.3.16. Проверка защиты от дуговых замыканий 59

7.3.17. Проверка сигнализации 59

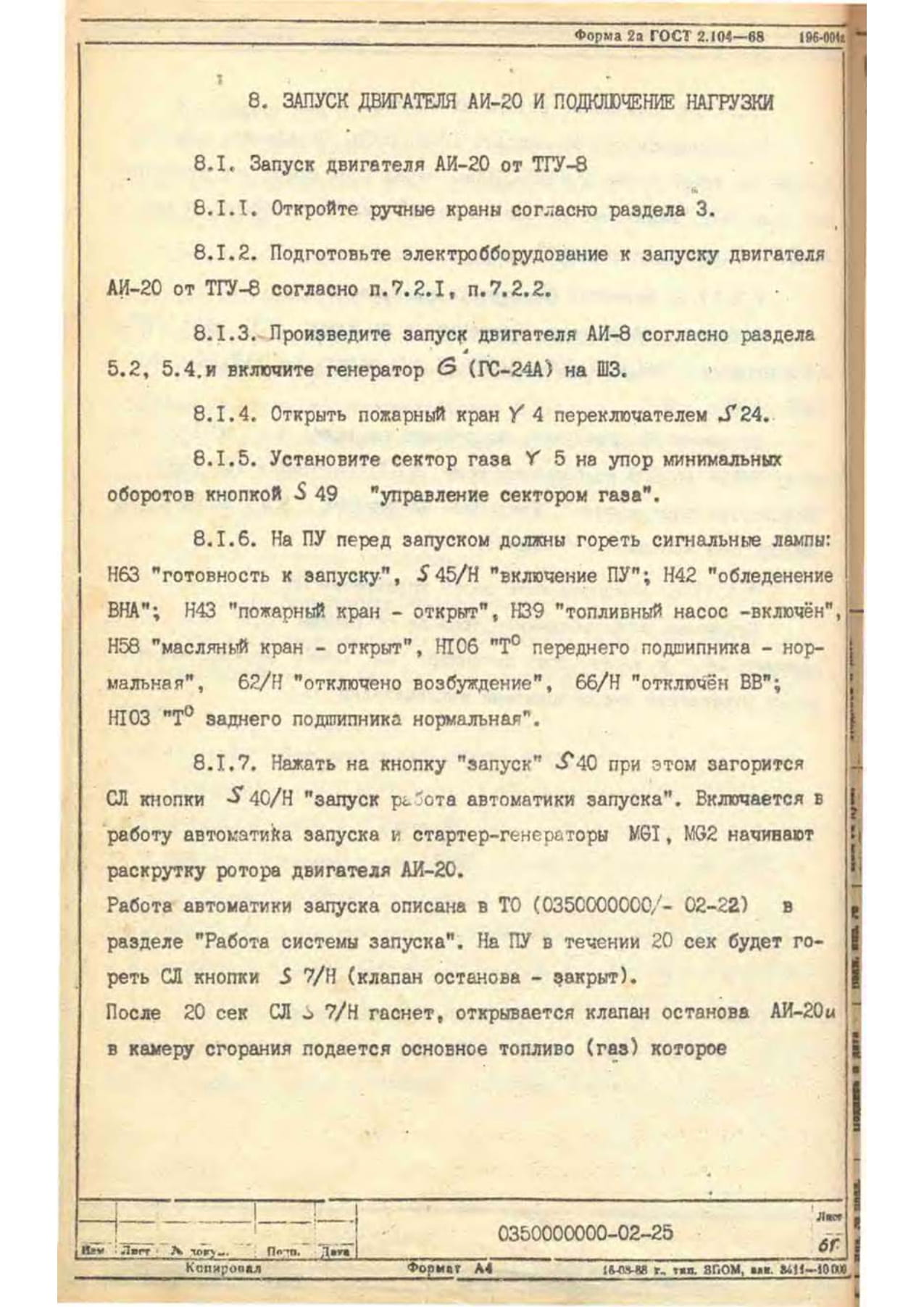

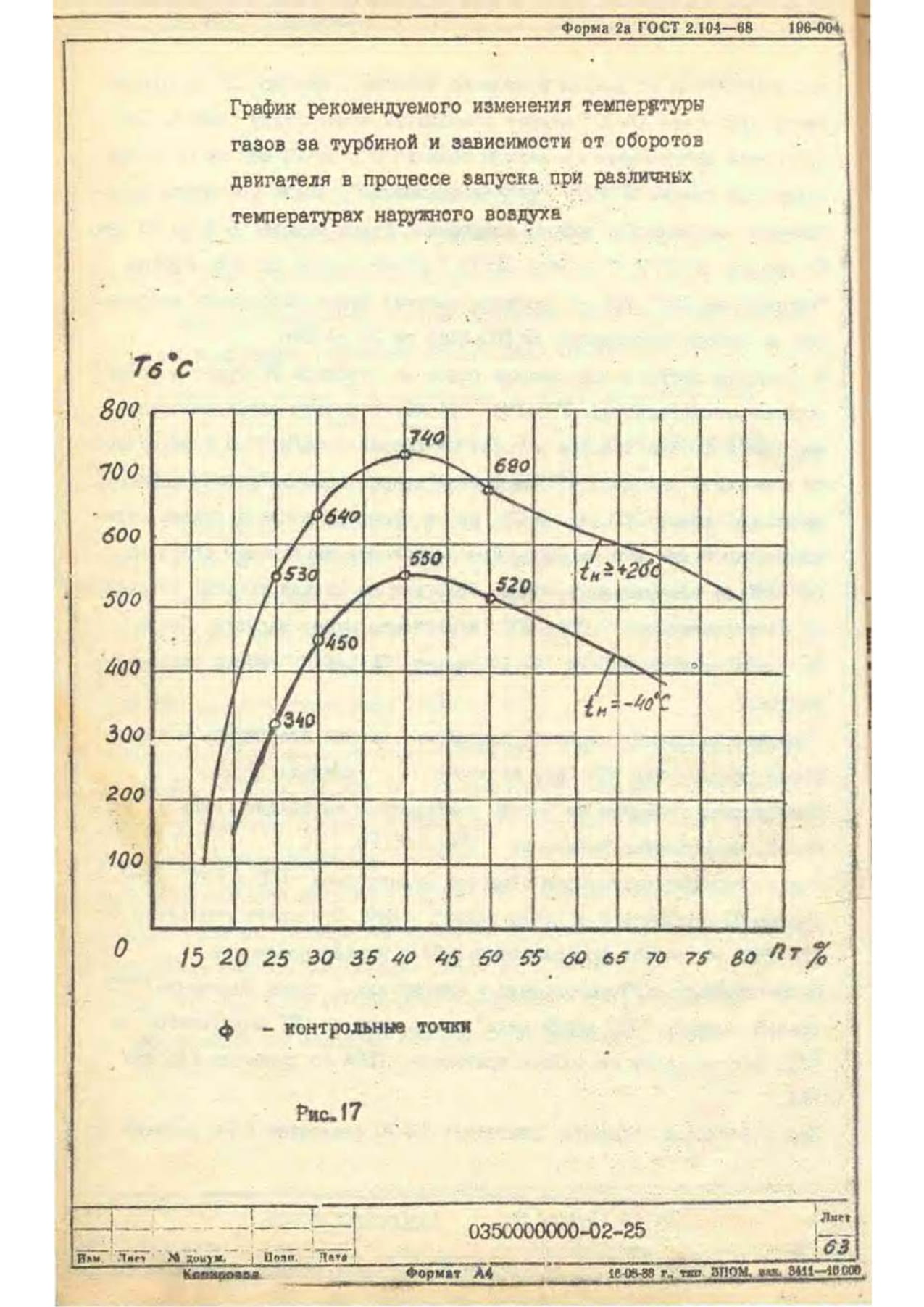

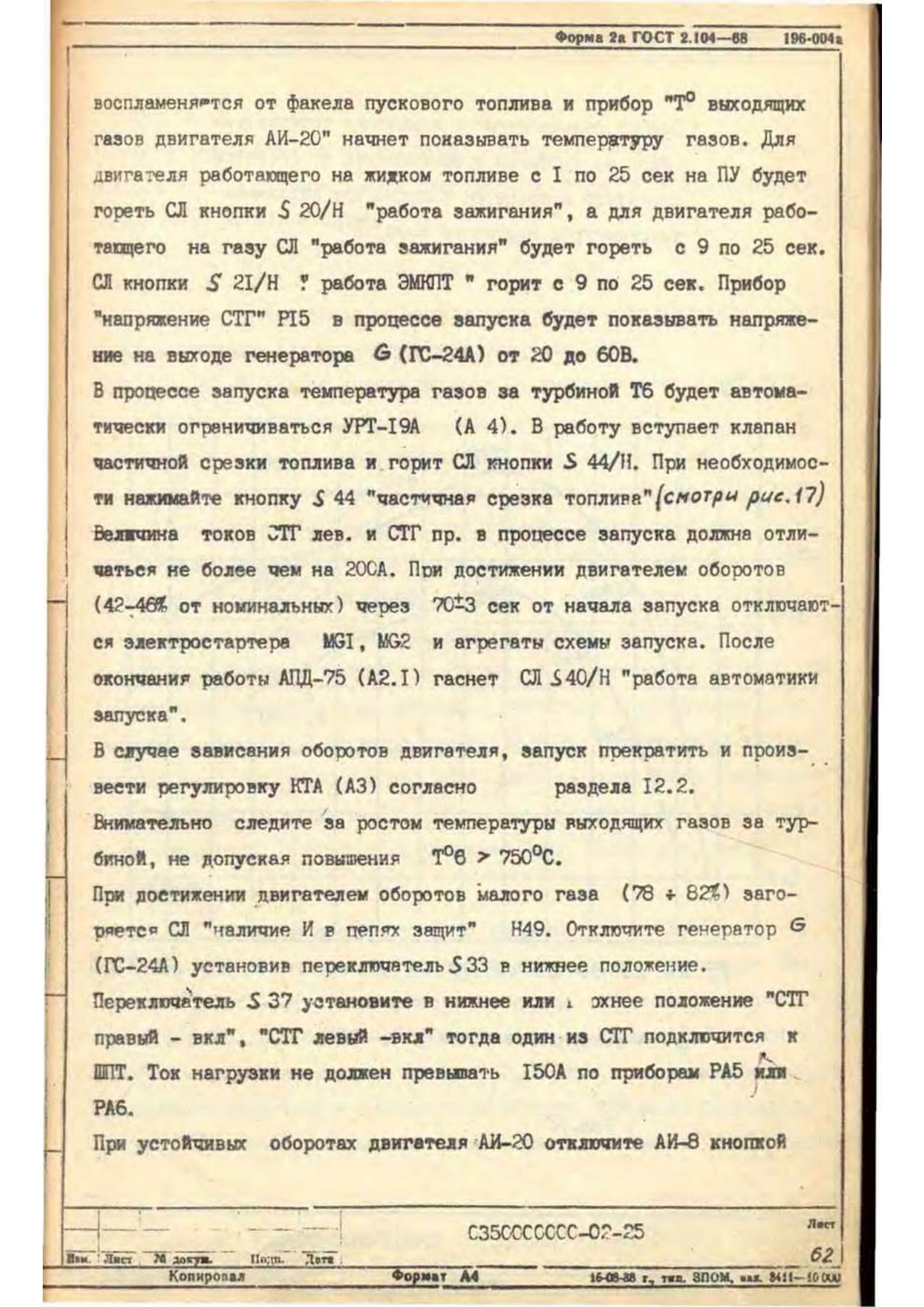

8. Запуск двигателя АИ-20 и подключение нагрузки 61

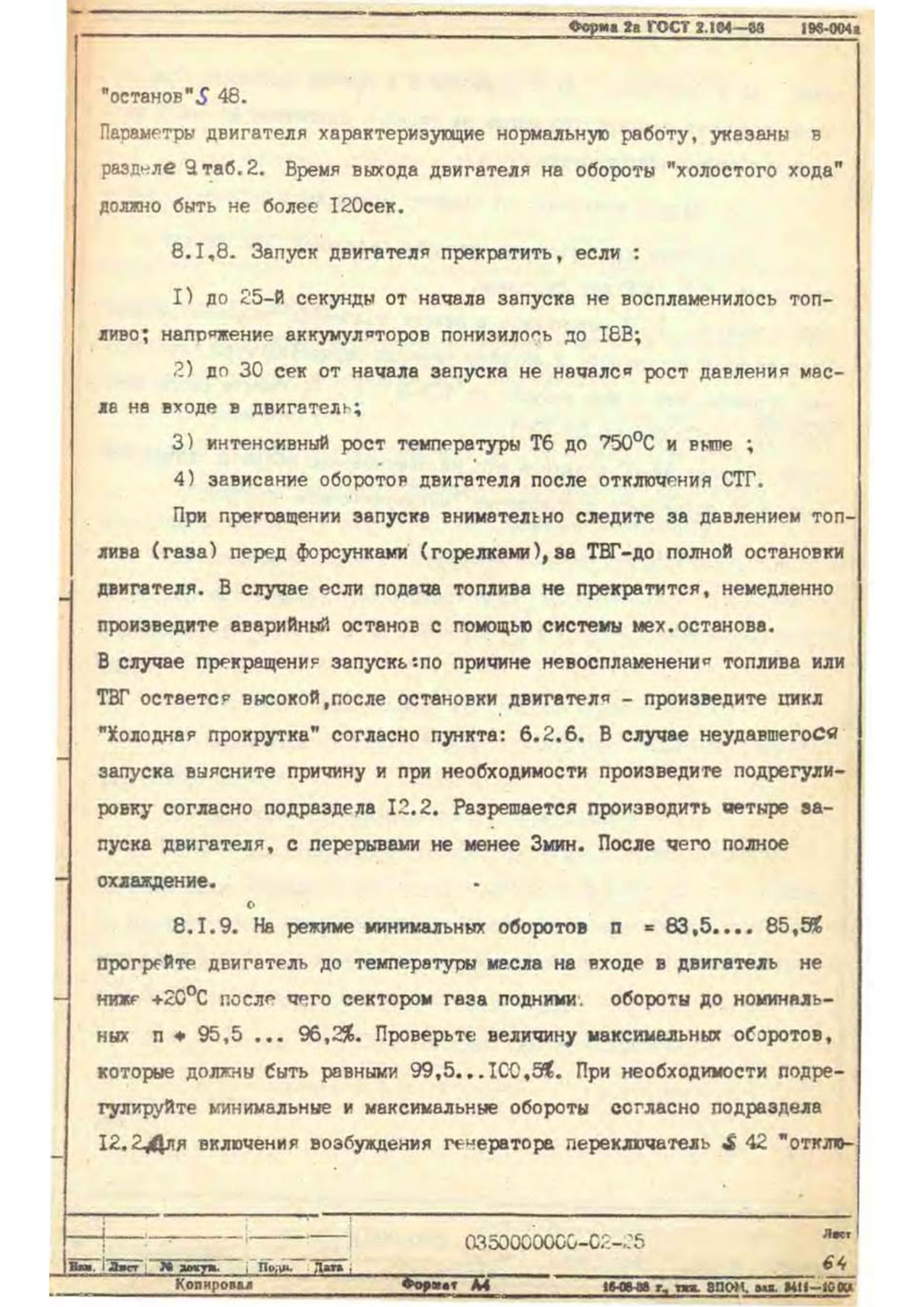

8.1. Запуск двигателя АИ-20 от ТГУ-8 61

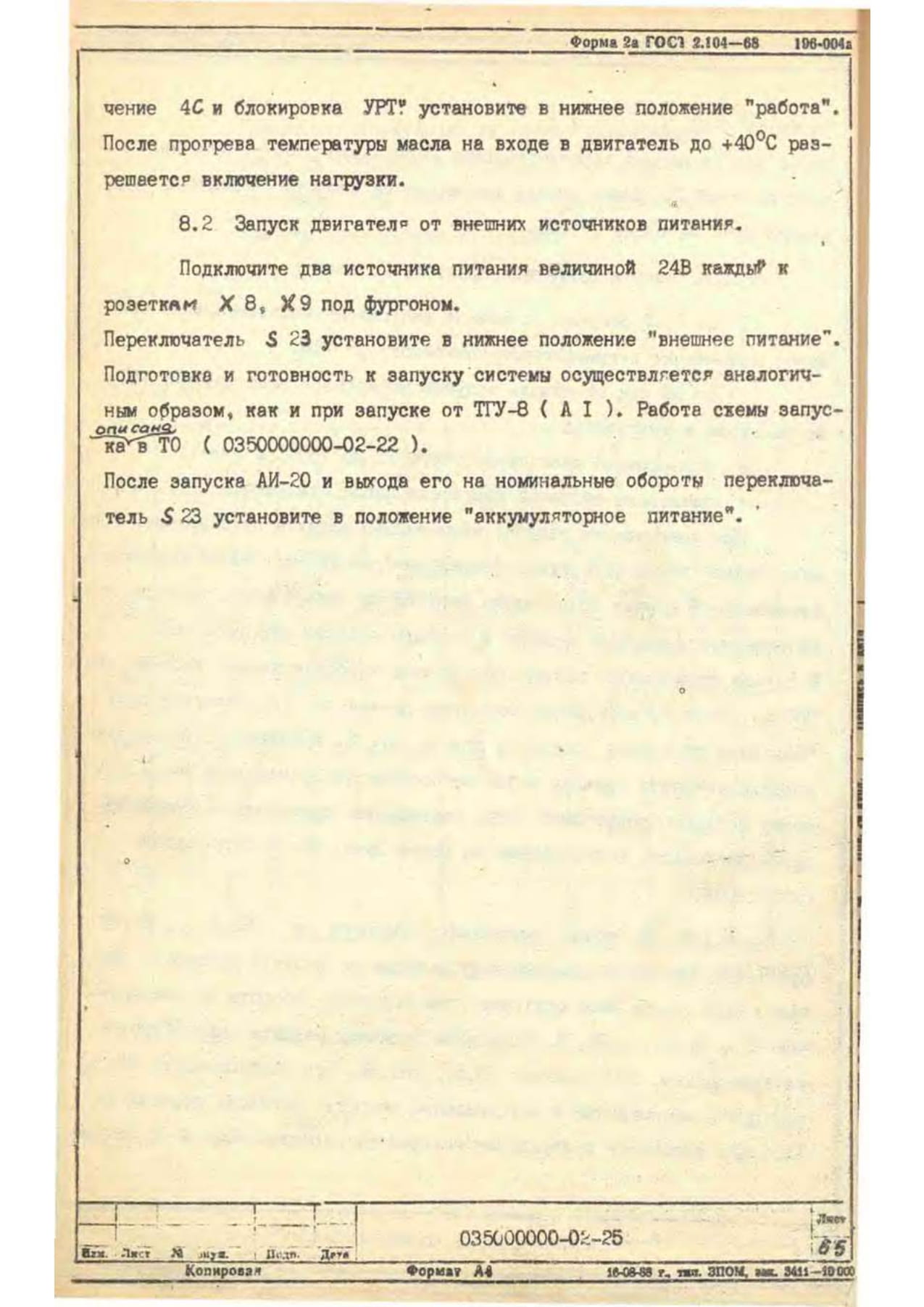

6.2. Запуск двигателя от внешних источников питания 65

8.3. Подготовка электросхемы ПАЭС перед включением нагрузки 66

8.4. Включение ПАУС на изолированную нагрузку 66

8.5. Включение и работа ПАХ параллельно с энергосистемой 67

8.6. Отключение нагрузки и останов двигателя 6С

9. Показания измерительных приборов на пульту управления,

характеризующие нормальную работу электростанции 70

10. Особенности эксплуатации электростанции в

различных климатических условиях 73

10.1. Особенности зимней эксплуатации 73

10.2. Дополнительные рекомендации по эксплуатации ПАЭС-2500

в районах Крайнего Севера, Заполярья и Арктики 77

10.3. Особенности эксплуатации электростанции при высоких температурах и повышенной влажности окружающего воздуха79

11. Возможные неисправности при работе электростанции,

причины их возникновения и методы устранения 81

II.I. Общее 81

II.2: Возможные неисправности двигателя АИ-20ДКЭ (АИ-20ДКН), (дан, дмэ) 81
11.3. Возможные неисправности установки ТГУ-8 91

11.4. Неисправности генератора СГС-14-100-6У2 95

11.5. Неисправности распределительного устройства КРУПЭ-6Б 97

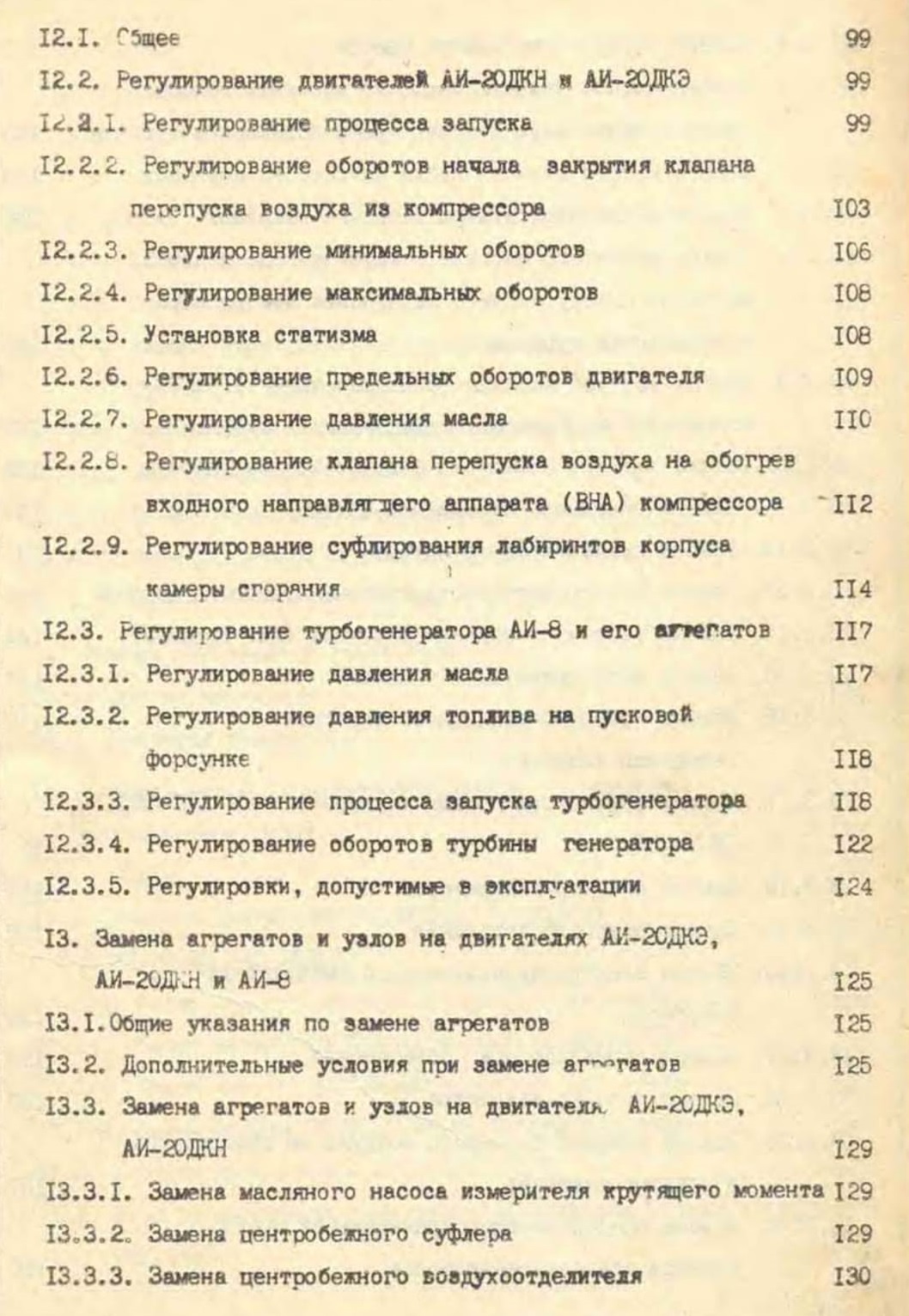

12. Регулирование параметров работы двигателей АИ-20ДКН,

АИ-20ДКЭ, АИ-20ДМН, АИ-20ДЮ 99
