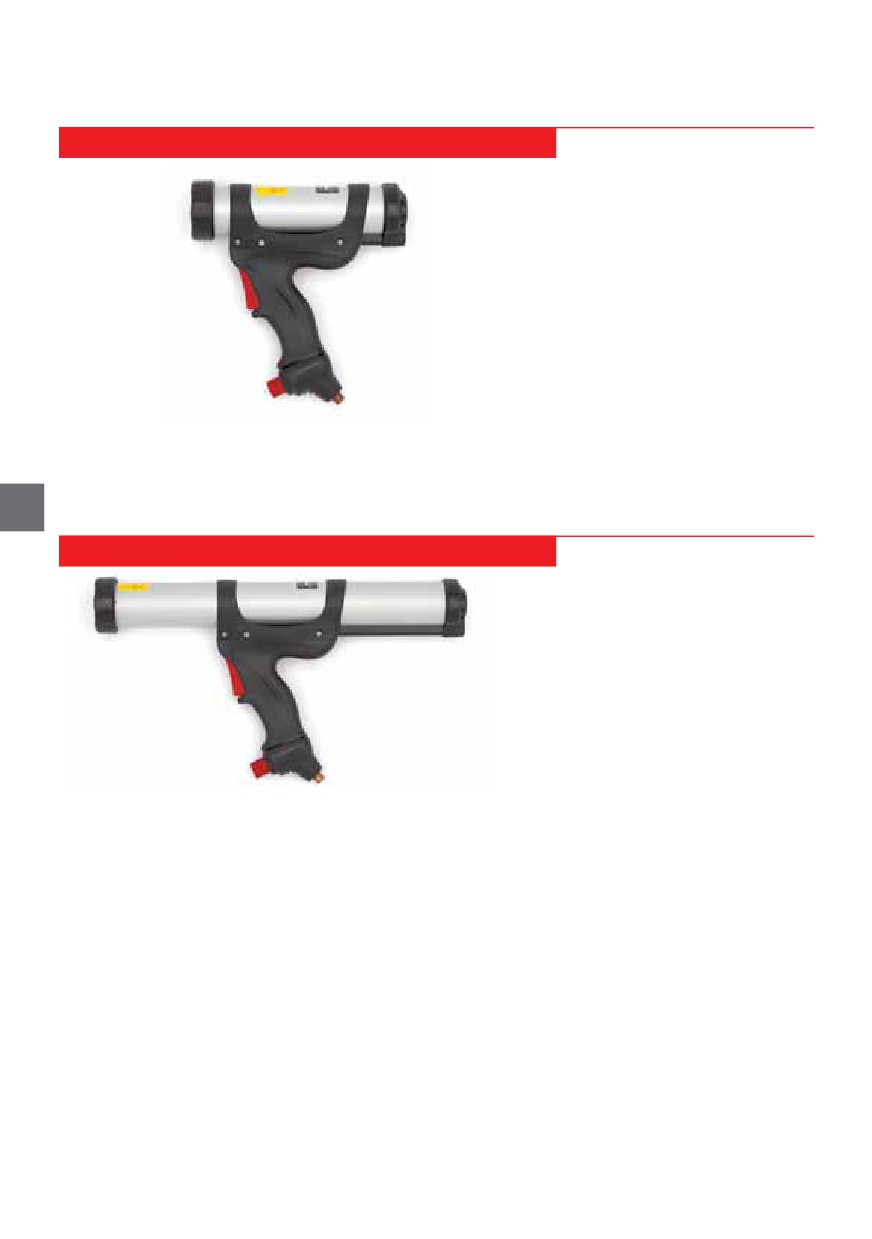

Пистолет пневматический для герметиков JUNIORFIX
Арт. 0703 891 310
• Для картриджей (картушей) 310 мл
• Легкая и компактная конструкция
• Встроенный в рукоятку клапан
(регулятор давления)
Регулировка скорости выдавливания
• Легкая очистка пистолета
Область применения
Мощный и легкий пневматический
пистолет для использования с
картриджами и тубами. Подходит
для нанесения клеевых составов и
герметиков как с высокой, так и с и
низкой вязкостью.
Внимание!
Максимальное рабочее давление
Средняя скорость работы для пневмопистолетов составляет приблизительно
для нанесения герметиков не должно
7,2 л/мин.
превышать 6 бар.
6
ПНЕВМОПИСТОЛЕТ ДЛЯ ВЫДАВЛИВАНИЯ ГЕРМЕТИКОВ В ТУБАХ
Арт. 0703 891 600
• Для туб 300/600 мл
• Легкая и компактная конструкция
• Встроенный в рукоятку клапан
(регулятор давления)
Регулировка скорости выдавливания
• Легкая очистка пистолета
Область применения
Мощный и легкий пневматический
пистолет для использования с
картриджами и тубами. Подходит
для нанесения клеевых составов и
герметиков как с высокой, так и с и
низкой вязкостью.
Средняя скорость работы для пневмопистолетов составляет приблизительно
Внимание!
7,2 л/мин.
Максимальное рабочее давление
для нанесения герметиков не должно
превышать 6 бар.
466

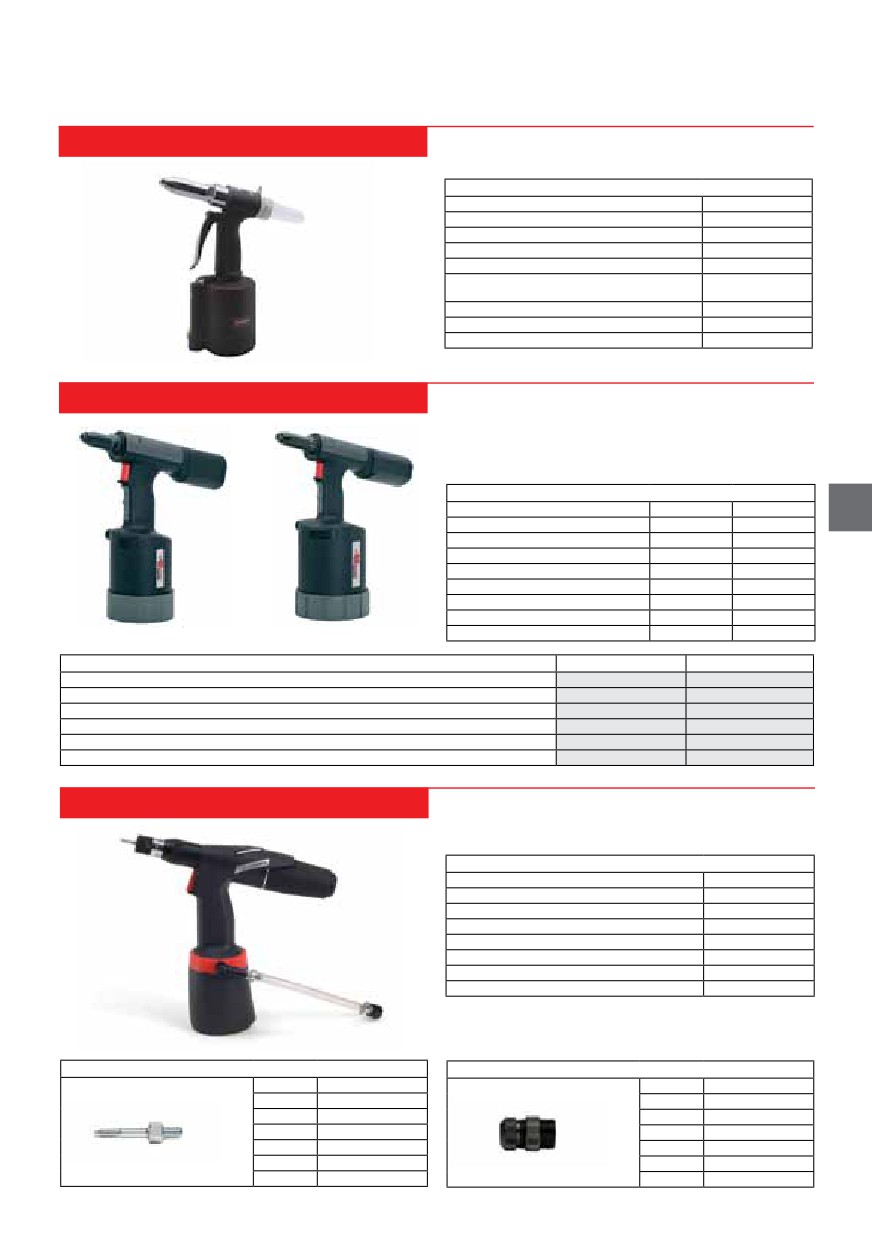

Заклепочник PNG 014 вытяжной Standart
PNG 014
Арт. 0703 937 014
Технические характеристики
Максимальный размер клепки
6.4 мм (1/4”)
Длина хода
16 мм
Диаметр шланга, ¼”
6 мм
Сила натяжения, при давлении 6,3 Бар
14 820 Н
Объем отсека для отраб.стержней
100-200 шт.
Дорны для заклепок (входит в комплект)
2.4, 3.2, 4, 4.8, 5.6,
6.4 мм
Расход воздуха
113 л/мин.
Рабочее давления
6.3 Бар
Вес
2.0 кг
ПНЕВМАТИЧЕСКИЙ ЗАКЛЕПОЧНЫЙ АВТОМАТ
PNG 102
Арт. 0703 937 22
PNG 122
Арт. 0703 937 33
Технические характеристики
PNG 102
PNG 122
6
Вес, кг
1,6
1,9
Длина, мм
278
312
Высота, мм
291
317
Давление,бар
5-7
5-7
Сила натяжения, N
9.000
14.000
Ход, мм
18
25
Выход воздуха на 1 заклепку, литр
2,3
4,8
PNG 102 Premium
PNG 122 Premium
Диаметр шланга, мм
6
6
Объем поставки
PNG 102
PNG 122
Мундштук 17/27 для 4,0 мм алюм., сталь, легир. металлы
0949 20 4
Мундштук 17/29 для 4,0 мм алюм., сталь, легир. металлы 4,8/5,0 мм алюм., медь
0949 20 5
Мундштук 17/32 для 4,8/5,0 мм алюм., сталь
0949 20 6
Мундштук 17/36 для 5,0/6,0 мм алюм., сталь, легир. мет.
0949 20 7
0949 20 7
Мундштук 17/40 для 6,0 мм алюм., сталь 6,4 мм алюм.
0949 20 21
Мундштук 17/45 для 6,4 мм алюм., сталь, легир. металлы 8,0 мм алюм.
0949 20 22
ПНЕВМОЗАКЛЕПОЧНИК ДЛЯ ГАЕК-ЗАКЛЕПОК
PЕG 312
Арт. 0703 937 55
(поставляется без мундштуков и оправок)
Технические характеристики
Рабочее давление
5-7 бар
Ход устройства
7 мм
Диаметр шланга
6 мм
Расход воздуха на заклепку
1,5 л
Усилие установки заклепки
18,500 N
Гайки-заклепки из алюминия
М3-М12
Гайки-заклепки из стали
М3-М10
Максимальный диаметр оправки
3,2 мм
Дополнительные принадлежности не входят в
стандартный комплект поставки и приобретаются
отдельно
Мундштуки
Оправки
М3
0948 937 3
М3
0948 937 30
М4
0948 937 4
М4
0948 937 40
М5
0948 937 5
М5
0948 937 50
М6
0948 937 6
М6
0948 937 60
М8
0948 937 8
М8
0948 937 80
М10
0948 937 10
М10
0948 937 100
М12
0948 937 12
М12
0948 937 120
467

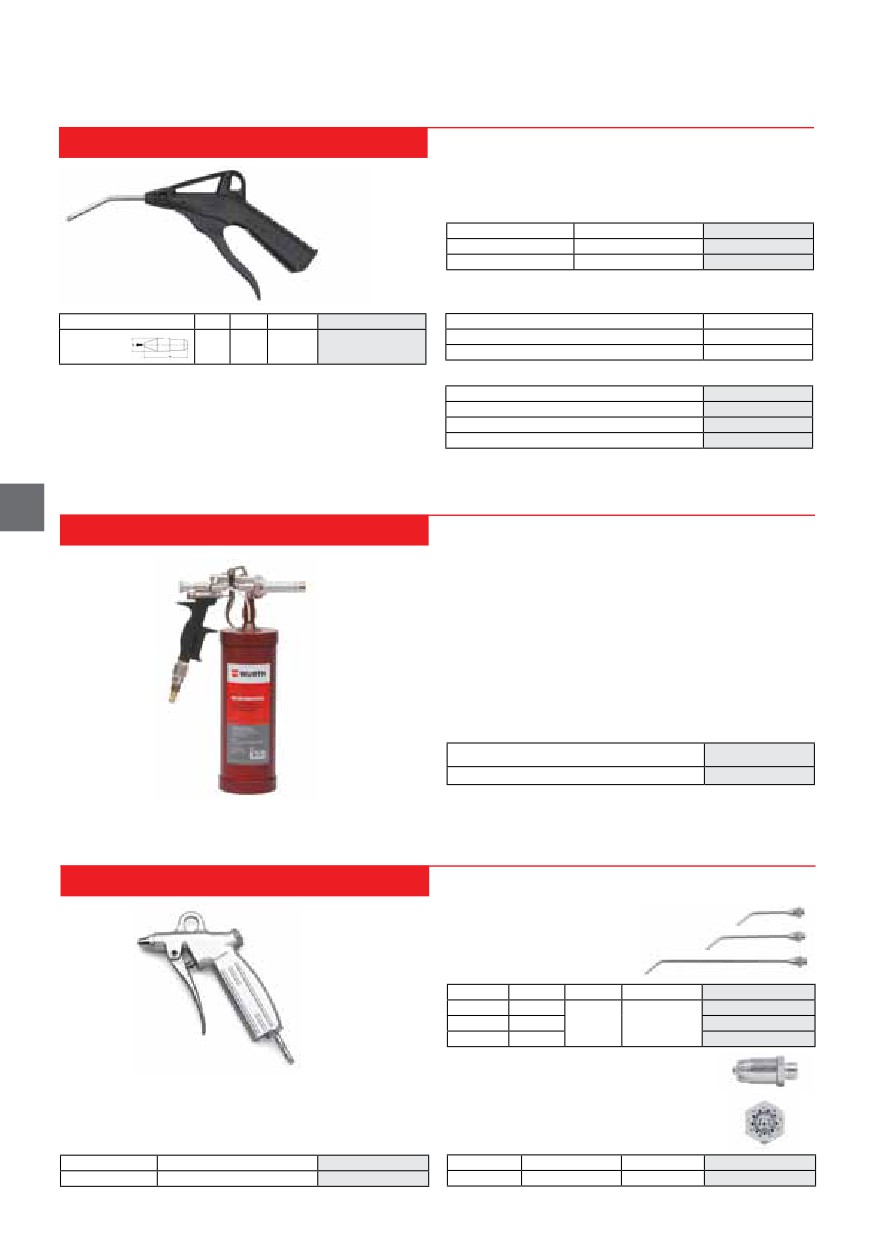

ПНЕВМОПИСТОЛЕТ ПРОДУВОЧНЫЙ ПЛАСТМАССОВЫЙ
• Плавная регулировка.
• Пластмассовая эргономичная рукоятка.
• Прочная, облегченная конструкция.
Форма трубки
Длина, мм
Артикул
Изогнутая
90
07149211
Прямая
490
07149214
Технические характеристики
Дополнительные детали
А, мм С, мм Масса, г
Артикул
Макс, рабочее давление
16
Резиновый
Расход воздуха при 6 бар
370 л/мин
наконечник
46,5
14
9
0714 92 24
Термостойкость
от -20°С до 80°С
Принадлежности
Артикул
Ниппель 1 /Л”- 6 мм
0699 461 4
Ниппель 1 /А”- 9 мм
0699 491 4
Ниппель для быстросъемн. соед. 1/4”
0699 211 4
6
АНТИКОРРОЗИЙНЫЙ ПИСТОЛЕТ
• Для восстановления первоначальной структуры порогов,
ниш колеса, днища и т.д.
• Подходит для выполнения как
данной, так и полостной антикоррозийной обработки.
• Благодаря новому пистолету
материал можно использовать в течение нескольких
недель.
Внимание
• В пистолете всегда должен
находиться раствор.
Никогда не откладывайте пустой пистолет в сторону.
• Давление при обработке 2-4 бар.
Наименование
Артикул
Пистолет
0891 110 640
Пистолет поставляется без зондов!
ПНЕВМОПИСТОЛЕТ ПРОДУВОЧНЫЙ
Принадлежности для пистолета
Сопла
• Материал: латунь, никелированная.
• Изогнутые.
Длина, мм Масса, г Резьба Диам. отв., мм
Артикул
100
37
0714 92 14
М12 х
150
47
3
0714 92 15
1,25
250
54
0714 92 16
Сопло-глушитель
• Литой корпус из алюминия.
• В 2,5 раза снижает шум по сравнению с
• С коротким соплом.
обычным соплом.
• Латунный ниппель с резьбой 1/4’’ для быстросъемного
• Уровень шума снижается до 74 Дб (А).
соединения.
Масса, г
Диаметр отверстия, мм
Масса, мм Давление, бар
Резьба
Артикул
250
1,5
0714 92 13
20
16
М12х 1,25
0714 92 17
468

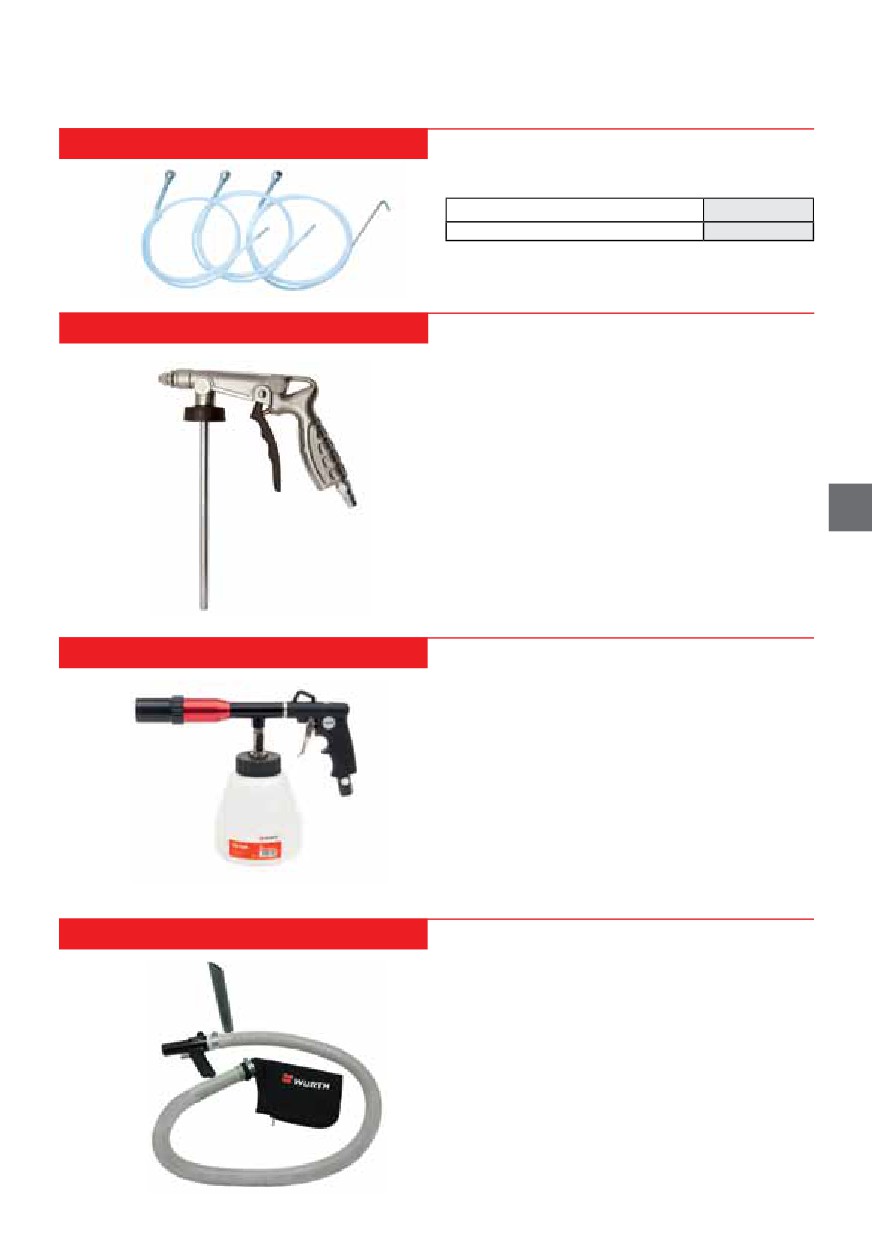

НАБОР НЕЙЛОНОВЫХ ЗОНДОВ
Наименование
Артикул
Набор нейлоновых зондов
0891 110 001
АНТИКОРРОЗИЙНЫЙ ПИСТОЛЕТ
Арт. 0891106 0
• Для быстрой антикоррозийной и антигравийной обработки
полимерными материалами, битумными и восковыми
составами.
• Регулируемая распылительная дюза позволяет
структурировать наносимые составы до оригинального
вида.
• Присоединительный разъем R 1/4’’.
• Рабочее давление 3-4 атмосферы.
6
Пистолет для чистки поверхностей
Арт. 0891703140
Особенности
• Распыление по принципу «эффект торнадо»
• Идеален для чистки в труднодоступных местах
Область применения
Пистолет с присоединенным баллоном предназначен
для распыления очищающих средств на загрязненные
поверхности узлов и деталей машин, агрегатов, кузовов
автомобилей.
Способ применения
Рекомендуемое моющее средство для мойки — BMF
очиститель арт. 08931182
Технические характеристики
Рабочее давление воздуха: 6-8 бар
Пистолет для вакуумной чистки
Арт. 0714 92 40
Применение:
• Идеально подходит для очистки рабочего места
(всасывающий эффект)
• Легко всасывает мусор, опилки, металлические и
стеклянные осколки, другие мелкие детали, в том числе и
влажных частицы.
• Низкий вес для удобства в работе.
• Очень прочный, нет движущихся частей (отсутствует износ
и не требует обслуживания).
• Маслобензостойкий корпус
469

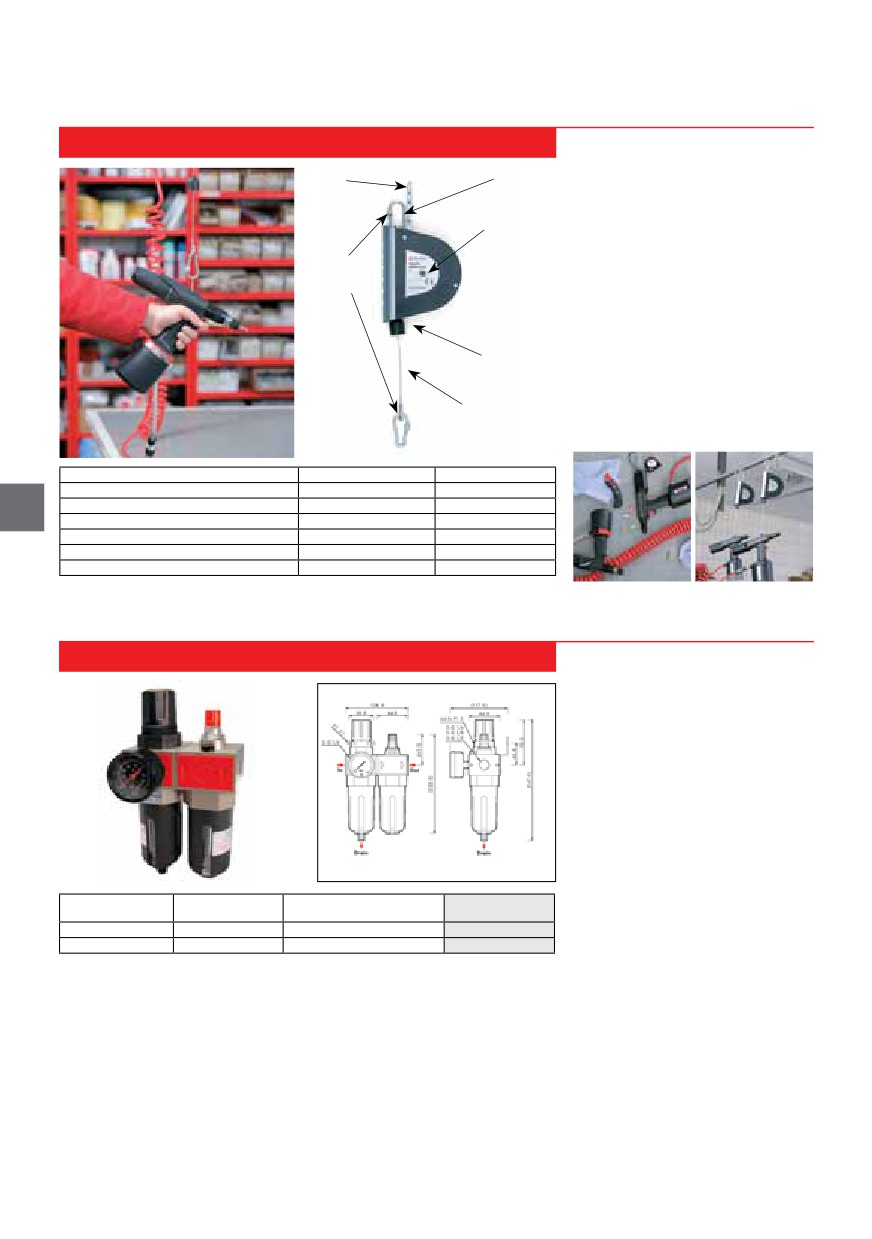

БАЛАНСИРЫ
Устройство для подвеса рабочих
инструментов на прочном,
Цепь
Карабин
подпружиненном тросе
(в соответствии с DIN 15112).
Регулировка
• Идеальное устройство для разгрузки
натяжения
рабочего места от инструмента.
пружины
• Позволяет подвешивать на нужной
Стопор
высоте инструмент массой
карабина
от 0,5 до 5,5 кг.
• Высокопрочный трос, изготовлен
из специальной стали и покрыт
защитным покрытием из пластика, что
Резиновый
сохраняет трос от истирания.
отбойник
• Специальный резиновы йотбойник
позволяет менять положение
Стальной трос
инструмента по высоте, что
значительно облегчает работу
пользователя.
Bezeichnung
F 2
F 3
Артикул
0715 938 12
0715 938 23
Материал
Spezial-Kunststoff
Spezial-Kunststoff
6
Нагрузка, кг
0,5 - 2,0
1,5 - 3,0
Макс. нагрузка
2,0
3,0
Макс. длина троса
2,5
2,5
Вес балансира, гр.
750
800
БЛОКИ ПОДГОТОВКИ ВОЗДУХА серия standart
Для подготовки сжатого воздуха,
используемого в пневмо-системах
мастерских, цехов, ремонтных
участков. Обеспечивает осушение,
очистку воздуха, контроль давления
и распыление масла, что позволяет
значительно продлить срок службы
инструмента.
• Модульная система.
Блоки могут быть скомпонованы из
разных модулей.
• Не требуются промежуточные
Присоедин. резьба
Расход воздуха
Диапазон регулирования бар
Артикул
ниппели для соединения модулей.
л/мин
Нет проблем с герметизацией и
1/4”
2080
0.5 - 10
0699 101 14
потерей давления.
1/2”
2600
0.5 - 10
0699 101 12
• Настенные кронштейны включены в
поставку.
Блок состоит из трех компонентов:
Простая установка.
• Фильтра воздуха, задерживающего мелкие частицы, и отделителя влаги.
• Модульная конструкция.
• Редуктора, позволяющего точно установить требуемое давление для
Маленькое занимаемое
пневмоинструмента.
пространство.
• Масляного распылителя с возможностью регулировать расход масла для
• Фильтрационный элемент 5 мкм.
создания масляного тумана.
Высокая степень очистки входящего
воздуха.
Рекомендации
Блок подготовки воздуха
Блок подготовки воздуха необходимо размещать как можно ближе к инструментам.
Фильтр/регулятор/
Масляный туман сохраняется в шлангах на длине не более 5 метров. Рабочее
маслораспылитель
давление падает с повышением длины рукавов с сжатым воздухом.
• 2 части: фильтр-регулятор/
маслораспылитель.
470

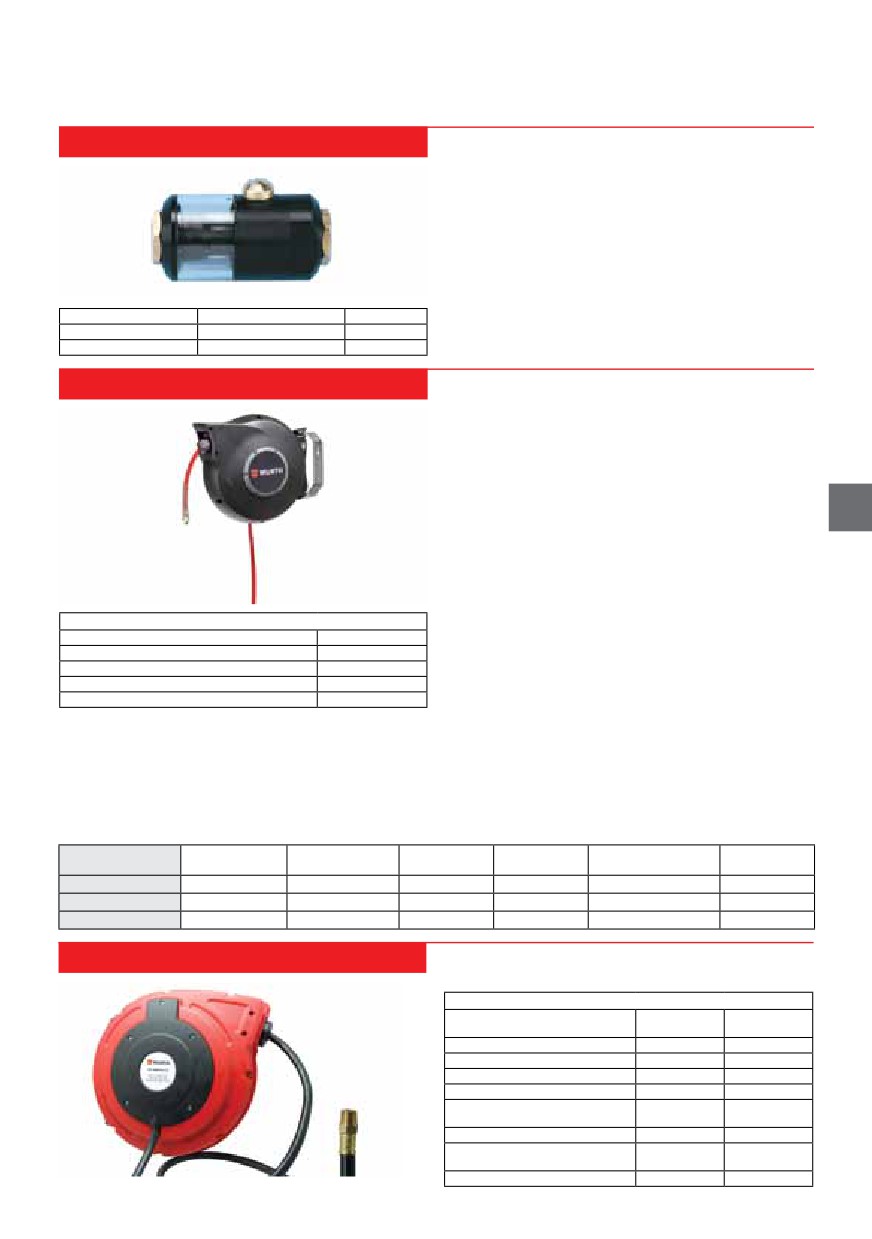

Маслораспылитель
Для прямого подключения пневматических инструментов к
нестационарным устройствам с оптимальным дозированием.
Рабочее давление прибл. 6 бар
Рабочая температура от +5 до +50°C
Можно выбрать любое направление потока
Примечание
Устанавливать в вертикальном положении (при установке
компонента на бок масло может вытечь).
Артикул
Подключение
Вес
0699070314
G 1/4 дюйма ВР
78 г
0699070338
G 3/8 дюйма ВР
69 г
Шланг пневматический на катушке настенный
DSA-S
Арт. 069908011
• Упрочненный, закрытый пластиковый корпус
• Шланг и сматывающий механизм защищены от пыли и
загрязнений
• Высококачественный полиуретановый шланг
• Высокая стойкость к маслам, загрязнениям и перепадам
6
температур
• Не подвержен скручиванию
• Безопасная и комфортная работа
• Специальный направляющий механизм
• Предотвращает спутывания шланга
Технические характеристики
• Функция тормоза
Длина подводящего шланга
1.5 м
• Обеспечивает безопасное сматывание шланга при
Температура эксплуатации
−20...+60 °C
непредвиденном отсоединении от пневмоинструмента
Геометрические размеры (В×Ш×Д)
397×496×190 мм
• Высокая пропускная способность шланга
Материал корпуса
пластик
• Отсутствие перепадов давления
Длина шланга до стопорящего элемента
25 см
• Возможность монтажа на ровных поверхностях (стены,
Область применения
потолок, пол)
Предназначен для повышения удобства работы с
• Универсальное применение
пневмоинструментом. Шланги или кабели, лежащие на
• Поворотный механизм
полу, являются источником опасности и могут стать причиной
• Большая свобода перемещений
несчастных случаев. Кроме того, они чаще подвергаются
• Блокировка вытянутого шланга
повреждениям, и их приходится заменять на новые. Катушка с
• При необходимости замены шланга не требуется разбирать
шлангом позволяет решить все эти проблемы.
корпус (прочтите инструкцию по эксплуатации)
Диаметр шланга
Общая длина
Тип
Максимальное рабочее
Масса
Артикул
Модель
мм
шланга, м
присоединения
давление, бар
кг
069908011
DSA 11-S
8×12
11
AG 1/4”
16
6.72
069908018
DSA 18-S
8×12
18
AG 1/4”
16
7.33
069909517
DSA 17-S
9.5×13.5
17
AG 3/8”
16
7.46
ПВХ шланг на катушке
Арт. 0699 010 15
Арт. 0699 013 15
Технические характеристики
Артикул
Артикул
Наименование
0699 010 15
0699 013 15
Макс, рабочее давление, бар
20
20
Внутренний диаметр шланга, мм
9.5
15
Наружный диаметр шланга, мм
12.5
18.5
Длина шланга, м
15 m
15 m
R 3/8" male
R 1/2" male
Резьба для присоединения ниппеля
thread
thread
Термостойкость
-10°C to +60°C -10°C to +60°C
367 x 191
367 x 191
Размеры, (L х W х Н мм)
x 367
x 367
Масса, кг
7.2
8.1
471

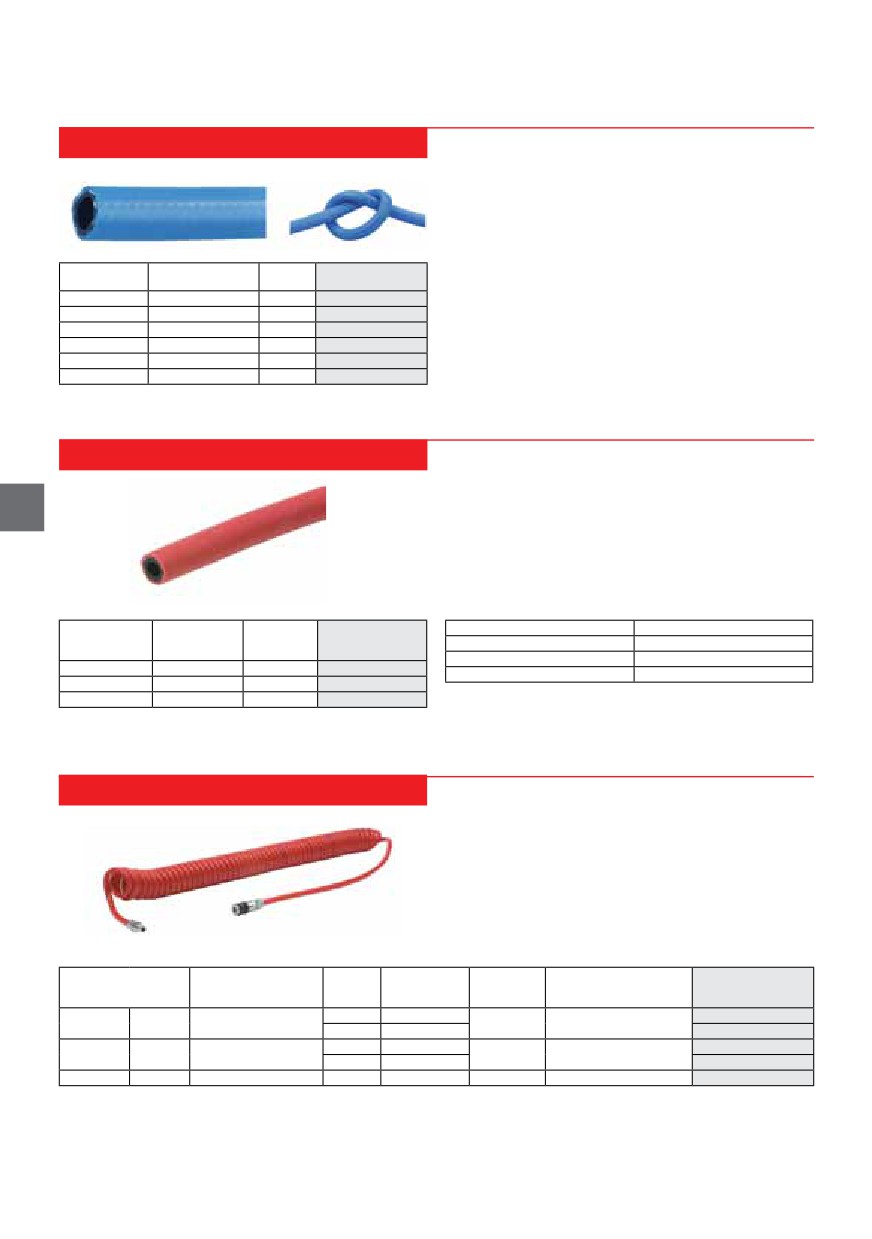

Шланг для сжатого воздуха без соединителей
Область применения
Гибкий армированный шланг из поливинилхлорида (ПВХ)
предназначен для присоединения к пневматическим
инструментам и элементам управления.
Особенности
Внутренний
Наружный диаметр
Длина
Артикул
• Материал: ПВХ
диаметр мм
мм
м
• Гибкая внутренняя оболочка из стойкого к агрессивным
6
11
10
06999261
9
14 5
10
06999291
средам материала
13
19
10
069992131
• Прочная армирующая сетка
6
11
50
06999265
• Прочная внешняя оболочка
9
14 5
50
06999295
• Максимальное рабочее давление: 15 бар
13
19
50
069992135
• Рабочая температура: −15...+60 °C
Шланг для окрасочных работ
Антистатический шланг для подачи сжатого воздуха для
покрасочных работ, не содержит силикона.
6
Отдельный, без фитингов.
Внутренний
Наружный
Длина
Артикул
Электрическое сопротивление R
до 106 Ом/м
диаметр шланга
диаметр шланга
м
Термостойкость
−30...+100 °C
мм
мм
Материал наружной оболочки
резина EPDM
6
12
10
06999610
Максимальное рабочее давление
20 бар
9,5
17
10
06999910
9,5
17
50
06999950
PU-ШЛАНГИ ВИТЫЕ, СО ШТУЦЕРАМИ
• Укомплектованы быстросъемными соединениями серии
S2000.
Мгновенный монтаж, демонтаж.
• Шланг оканчивается прямым участком для комфортной
работы.
• Макс. рабочее давление 10 бар.
Высокая безопасность при работе.
Штуцер
Диам.
Штуцер
Диаметр шланга, мм
Длина
Макс.
быстроразъемный
витка
быстроразъемный
Шланг PU
внутр.
наруж.
м
длина, м
«мама»
мм
«папа»
4
5
0699 945 650
6,5
10,0
0699 100 765
52
0699 100 865
8
10
0699 945 651
4
5
0699 945 811
8,0
12,0
0699 100 780
65
0699 100 880
8
10
0699 945 812
11,0
16,0
0699 100 711
8
10
95
0699 100 811
0699 945 116
472

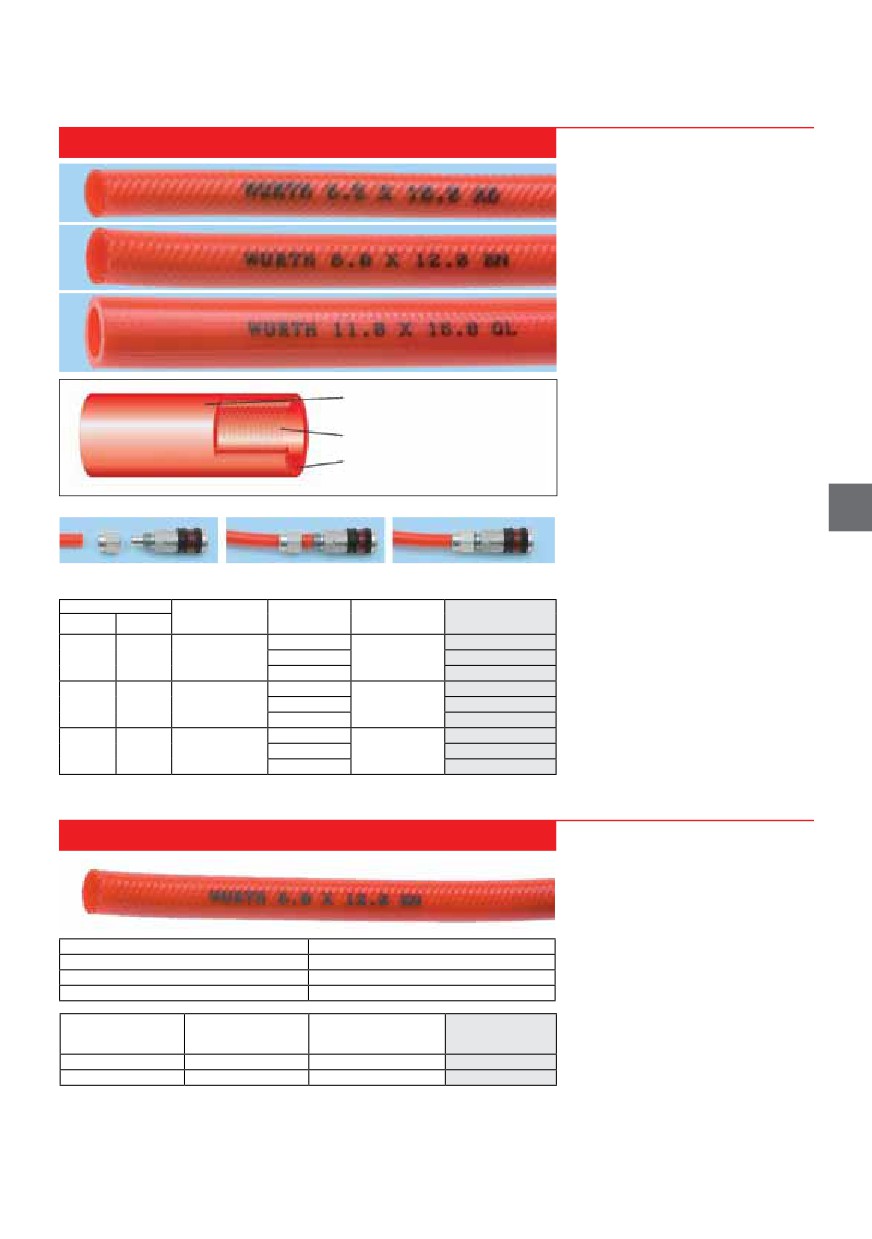

PU-ШЛАНГИ ДЛЯ СЖАТОГО ВОЗДУХА ПРЯМЫЕ, В БУХТЕ без штуцеров
• Шланг для сжатого воздуха из
полиуретана (PU) значтельно легче
и более эластичней, чем шланги из
ПВХ.
• Повышенная ударопрочность.
Широкие возможности применения и
комфортные условия работы.
• Гладкая внутренняя поверхность
шланга значительно уменьшает
сопротивление пневмомагистрали.
Уменьшаются потери давления
и сокращается расход воздуха в
пневмосистеме.
полиуретановая внешняя
• Высокая стойкость к истиранию,
оболочка
маслу, бензину и УФ-излучению,
армировочная сетка из
газам.
полиэстера
• Температурная стойкость от -20
гладкая внутренняя оболочка
до +60 оС.
из полиуретана
Срок службы в 10 раз больше, чем у
Соединение шланга со штуцером
ПВХ-шлангов.
6
Идеальны для применения в
автомастерских, в производстве окон, в
промышленности.
Артикул штуцера 0699 100 780
Не подходит для покрасочных работ.
Диаметр шланга, мм
Штуцер
Штуцер
Максимальное рабочее давление -
быстроразъемный
Длина, м
быстроразъемный
Шланг PU
внутр.
наруж.
«мама»
«папа»
16 бар.
10
0699 942 650
6,5
10,0
0699 100 765
25
0699 100 865
0699 942 651
50
0699 942 653
10
0699 942 811
8,0
12,0
0699 100 780
25
0699 100 880
0699 942 812
50
0699 942 814
10
0699 942 115
11,0
16,0
0699 100 711
25
0699 100 811
0699 942 116
50
0699 942 118
Шланг для сжатого воздуха, Полиуретановый
• Изготовлен из полиуретана
• Гладкая внутренняя поверхность
шланга
• Высокая абразивная и химическая
стойкость (бензин, масло, пыль, УФ-
Материал
полиуретан
излучение)
Температурный диапазон
−20...+60 °C
• Могут быть использованы с
Рабочее давление
12 бар
Максимальное давление
16 бар
соединителями с накидной гайкой
(например,арт. 0699 100 780)
Внутренний диаметр
Наружный диаметр
Длина
Артикул
шланга
шланга
м
Внимание!
мм
мм
13
18
10
0699 942 137
Не подходит для работ по окраске
13
18
25
0699 942 138
473

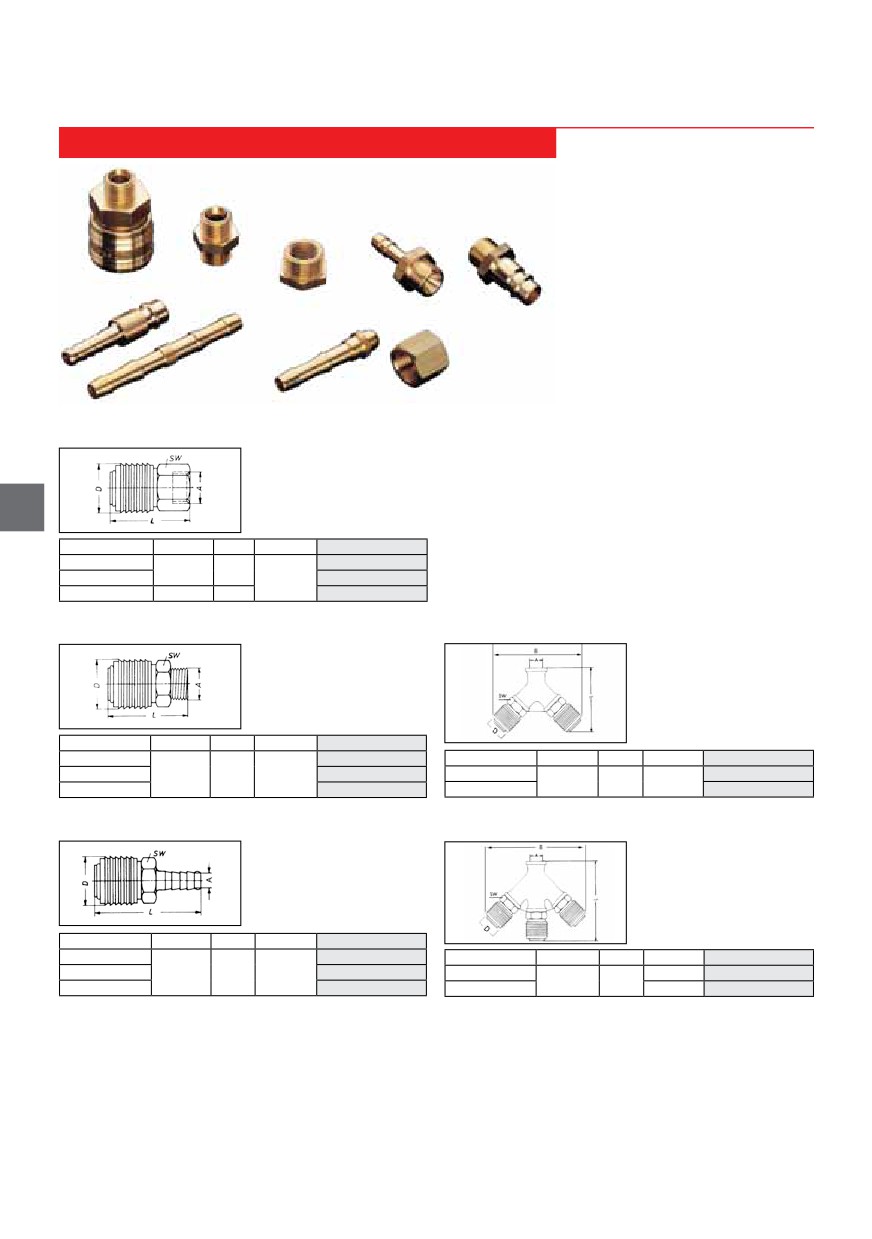

СОЕДИНИТЕЛИ ДЛЯ ПНЕВМОСИСТЕМ
• Соединяются или разъединяются
мгновенно.
• Универсальны в использовании.
• Герметичная втулка предотвращает
попадание грязи.
• Упрочненные шплинты.
• Можно использовать вместе со
стальными патрубками.
• Не подвержены коррозии.
Компоненты соединения изготовлены
из латуни.
Пружины и пружинные кольца
изготовлены из нержавеющей стали.
Рабочее давление: 0 - 70 бар.
Температуроустойчивость: от -20°С
Муфта быстросъемная
до +100°С
Номинальное отверстие dн=7,2 мм с
запорным клапаном на одном конце.
6
А (соединение)
SW мм
L мм
диам. мм
Артикул
R 1/4”
0699 101 4
22
43
R 3/8”
27
0699 103 8
R 1/2”
24
36
0699 101 2
Наружная резьба
Распределители
двухканальные.
Внутренняя резьба
А (соединение)
SW мм
L мм диам. мм
Артикул
R 1/4”
0699 111 4
А (соединение)
SW мм
L мм
диам. мм
Артикул
R 3/8”
22
43
27
0699 113 8
R 3/8”
0699 133 8
22
68
25
R 1/2”
0699 111 2
R 1/2”
0699 131 2
Шланговый соединитель
Распределители
трехканальные.
Внутренняя резьба
А (соединение)
SW мм
L мм диам. мм
Артикул
6 мм
0699 126
А (соединение)
SW мм
L мм
диам. мм
Артикул
9 мм
21
60
27
0699 129
R 3/8”
25
0699 143 8
22
101
13 мм
0699 121 3
R 1/2”
25
0699 141 2
474

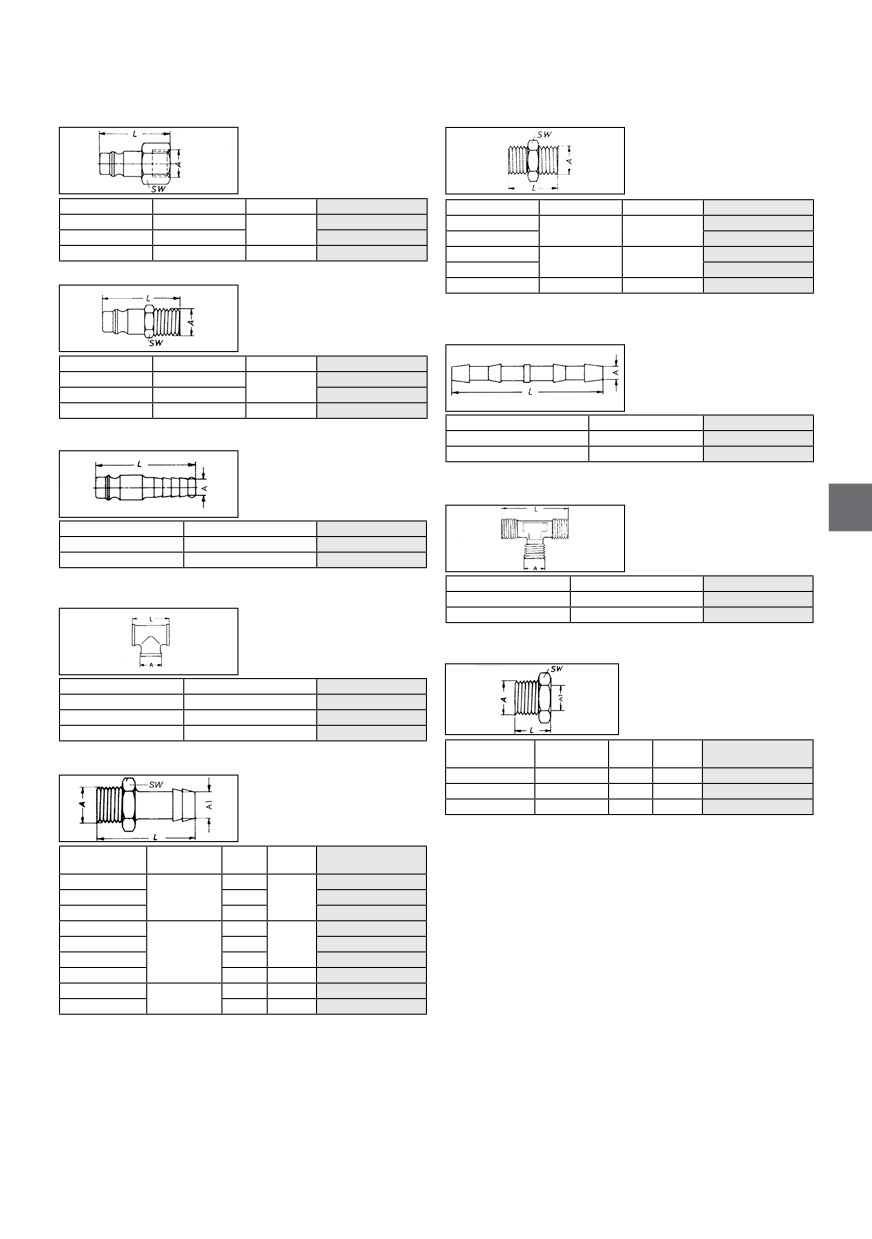

Штуцер быстросъемный
Двойные соединители
с внутренней резьбой
с конусом
А (соединение)
SW мм
L мм
Артикул
А (соединение)
SW
L мм
Артикул
R 1/4”
17
0699 201 4
R 1/4”
0699 61414
33
17
23
R 3/8”
19
0699 203 8
R1/8”х R1/4”
0699 614 141
R 1/2”
24
35
0699 201 2
R 3/8”
0699 638 38
19
23
R 1/4” xR 3/8”
0699 638 381
Штуцер с внешней
R 1/2”
24
30
0699 612 12
резьбой
Двойные ниппели
А (соединение)
SW мм
L мм
Артикул
с конусом
R 1/4”
17
0699 211 4
32
R 3/8”
19
0699 213 8
R 1/2”
24
36
0699 211 2
А (соединение)
L мм
Артикул
9 мм
72
0699 79
Шланговый
13 мм
74
0699 713
соединитель
Наружная резьба
6
А (соединение)
L
Артикул
9 мм
48
0699 39
13 мм
49
0699 313
А (соединение)
L мм
Артикул
R 1/4”
41
0699 651 4
Соединители
R 3/8”
48
0699 653 8
Т-образные с резьбой
Внутренняя резьба
Переходники
А (соединение)
L мм
Артикул
R 1/4”
35
0699 641 4
R 3/8”
43
0699 643 8
R 1/2”
50
0699 641 2
А1 (соеди-
А (соединение)
SW
L мм
Артикул
нение)
R 1/4”
R 3/8”
17
11
0699 818 14
Штуцер
R 3/8”
R 1/4”
19
14
0699 814 38
R 1/2”
R 3/8”
24
18
0699 838 12
А1 (соеди-
А (соединение)
SW
L мм
Артикул
нение)
R 1/8”
13
0699 461 8
R 1 /4”
6 мм
17
39
0699 461 4
R 3/8”
19
0699 463 8
R 1/8”
13
0699 491 8
R 1 /4”
17
36
0699 491 4
9 мм
R 3/8”
19
0699 493 8
R 1/2”
27
44
0699 491 2
R 3/8”
19
39
0699 413 38
13 мм
R 1/2”
27
48
0699 413 12
475

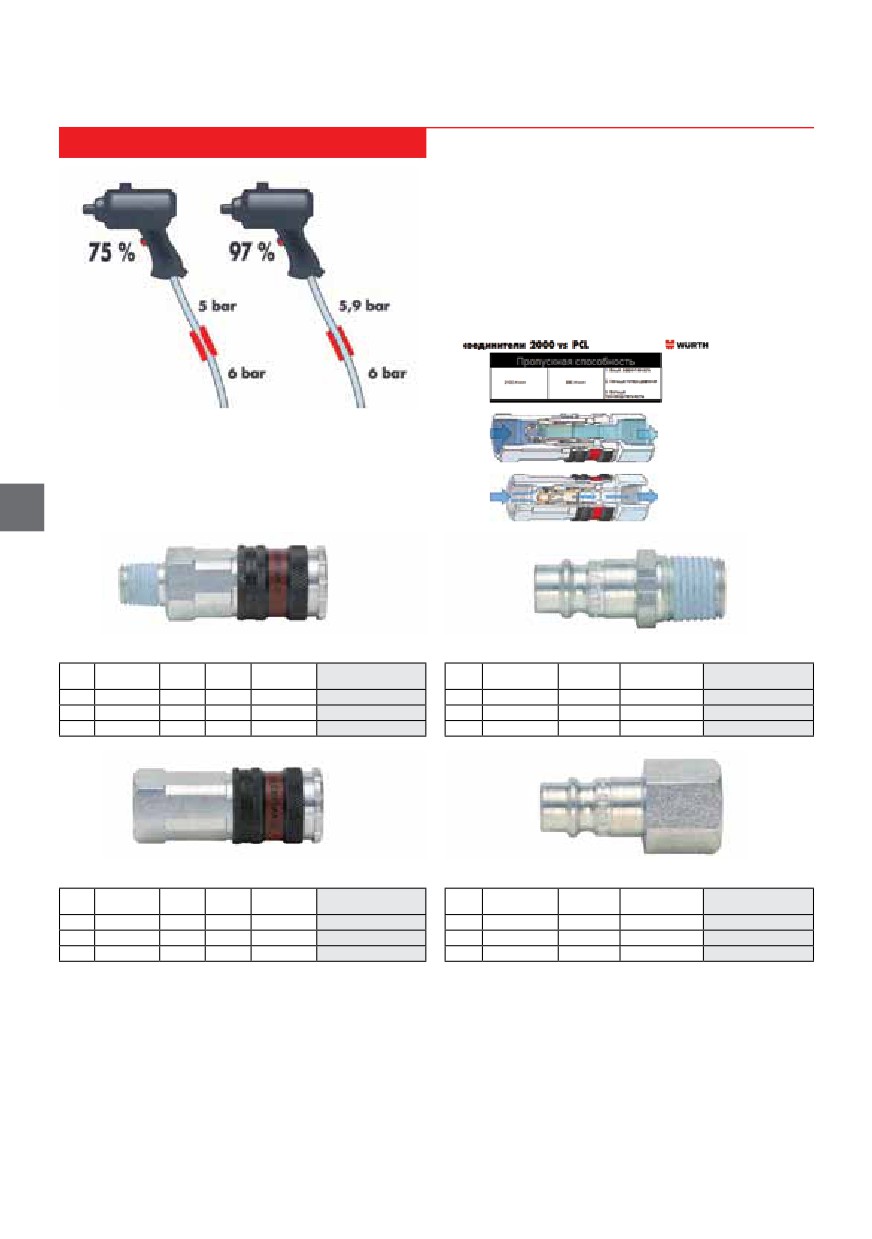

ПНЕВМОАРМАТУРА СЕРИИ 2000
Высокая пропускная способность до 2100 л/мин,
максимальным давлением 16 bar позволяет увеличить
производительность инструмента
• Эргономичный дизайн быстроразъема (БРС)
• Безопасная установка и разъединение БРС
• Для монтажа, демонтажа БРС требуется минимальное
Производи-
Производи-
усилие
тельность
тельность
• Хромированное покрытие для коррозионной стойкости БРС
• Совместимы с БРС других европейских производителей
Потери давления у латунной арматуры 1 bar
Потери давления у стальной арматуры серии 2000 0,1 bar
6
Быстроразъем серии 2000 с наружной резьбой
Быстроразъем “папа” с наружной резьбой
Размер «под
Длина,
Диам,
Расход
Размер «под
Резьба
Артикул
Резьба
Длина, мм
Диам, мм
Артикул
ключ»
мм
мм
воздуха
ключ»
1/4’’
20
63
23
2.100
0699 100 314
1/4"
14
39
2.100
0699 100 614
3/8’’
20
61
23
2.100
0699 100 338
3/8"
17
41
2.100
0699 100 638
1/2’’
22
56
23
2.100
0699 100 312
1/2"
22
47
2.100
0699 100 612
Быстроразъем “мама” с внутренней резьбой
Быстроразъем “папа” с внутренней резьбой
Размер «под
Длина,
Диам,
Расход
Размер «под
Резьба
Артикул
Резьба
Длина, мм
Диам, мм
Артикул
ключ»
мм
мм
воздуха
ключ»
1/4"
20
57
23
2.100
0699 100 214
1/4"
17
36
2.100
0699 100 514
3/8"
22
60
23
2.100
0699 100 238
3/8"
20
38
2.100
0699 100 538
1/2"
25
60
23
2.100
0699 100 212
1/2"
27
42
2.100
0699 100 512
476

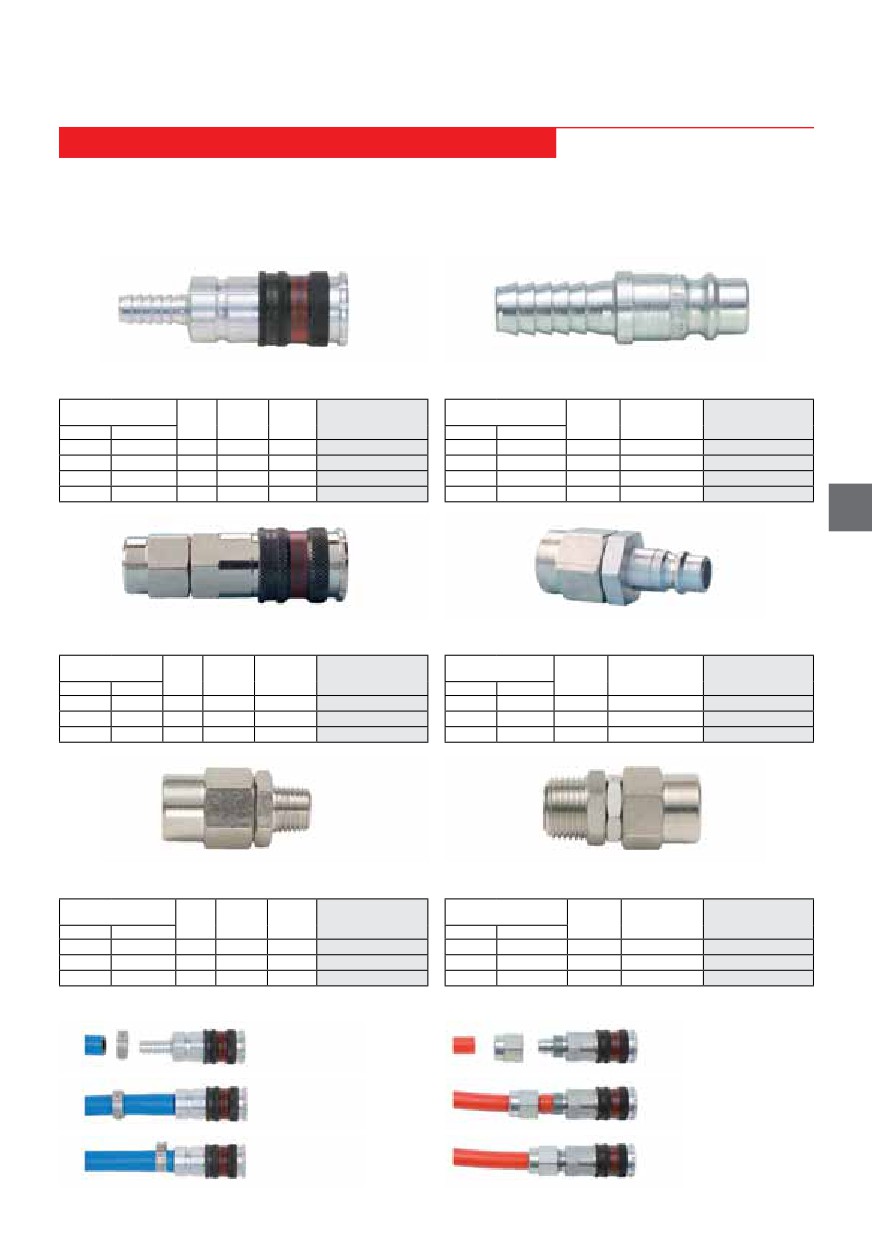

СТАЛЬНЫЕ БЫСТРОРАЗЪЕМНЫЕ СОЕДИНЕНИЯ СЕРИИ S 2000
• Конструкция с улучшенным запорным клапаном
• Надежная фиксация и предотвращение соскальзывания
сальникового типа
• Легкое соединение и разъединение
• Материал: упрочненная сталь
• Герметичное соединение
• Высокая пропускная способность (до 2100 л/мин) и
• Высокая коррозионная стойкость
максимальное рабочее давление: 16 бар
• Номинальный диаметр: 7.6 мм (европейский стандарт)
Быстроразъемное соединение S 2000 “мама”
Быстроразъемное соединение S 2000 “папа”
с елочкой под PVC шланг
с елочкой под PVC шланг
Диаметр
Расход
Диаметр
Длина,
Диаметр,
Длина,
Расход воздуха
шланга
воздуха
Артикул
шланга
Артикул
мм
мм
мм
1/мин.
внутр.
наруж.
1/мин.
внутр.
наруж.
6,0
11,0 - 12,0
67
23
2.100
0699 100 106
6,0
11,0 - 12,0
42
2.100
0699 100 406
8,0
14,5 - 16,0
70
23
2.100
0699 100 108
8,0
14,5 - 16,0
45
2.100
0699 100 408
9,0
16,0
70
23
2.100
0699 100 109
9,0
16,0
45
2.100
0699 100 409
13,0
19,0
68
23
2.100
0699 100 113
13,0
19,0
45
2.100
0699 100 413
6
Быстроразъемное соединение S 2000 “мама”
Быстроразъемное соединение S 2000 “папа”
с штуцером под PU шланг
с штуцером под PU шланг
Диаметр
Расход
Диаметр
Длина,
Диаметр,
Длина,
Расход воздуха
шланга
воздуха
Артикул
шланга
Артикул
мм
мм
мм
1/мин.
внутр.
наруж.
1/мин.
внутр.
наруж.
6,5
10,0
64
23
2.100
0699 100 765
6,5
10,0
44
2.100
0699 100 865
8,0
12,0
68
23
2.100
0699 100 780
8,0
12,0
47
2.100
0699 100 880
11,0
16,0
68
23
2.100
0699 100 711
11,0
16,0
56
2.100
0699 100 811
Быстроразъемное соединение S 2000 с наружней
Быстроразъемное соединение S 2000 с наружней
резьбой под PU шланг
резьбой, вращающейся под PU шланг
Диаметр
Расход
Диаметр
Длина,
Диаметр,
Длина,
Расход воздуха
шланга
воздуха
Артикул
шланга
Артикул
мм
мм
мм
1/мин.
внутр.
наруж.
1/мин.
внутр.
наруж.
1/4’’
8,0 х 12,0
41
19
2.100
0699 100 980
1/4’’
6,5 х 10,0
44
1.500
0699 100 914
1/4’’
9,5 х 13,5
43
21
2.100
0699 100 995
3/8’’
8,0 х 12,0
46
2.100
0699 100 938
1/2’’
11,0 х 16,0
51
24
2.100
0699 356 007
1/2’’
11,0 х 16,0
51
3.500
0699 100 912
Соединения PVC шланга со штуцером
Соединения PU шланга со штуцером
477

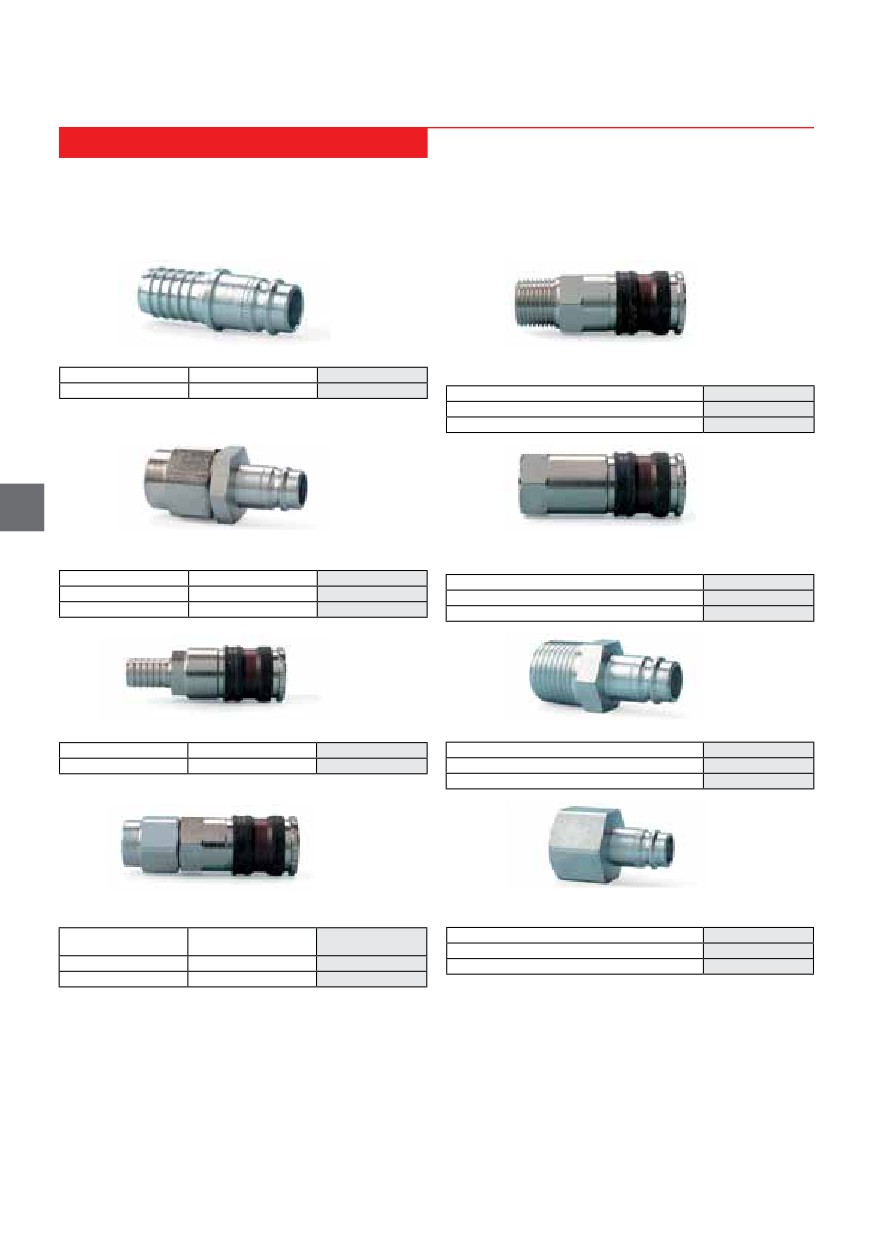

Соединители пневматические СЕРИИ S4000
• Высокая пропускная способность (до 3900 л/мин) и
• Герметичное соединение
максимальное рабочее давление 16 бар
• Высокая коррозионная стойкость
• Материал: упрочненная сталь
• Номинальный диаметр: 10.4 мм (европейский стандарт)
• Легкое соединение и разъединение
Ниппель быстросъемный стальной
Соединитель стальной быстросъемный, внешняя
Внутр. Ø шланга, мм
Внешн. Ø шланга, мм Артикул
резьба
13
19
0699410413
Присоединительная резьба, дюймы
Артикул
G3/8"
0699043038
G1/2"
0699043012
6
Ниппель быстросъемный стальной,
Соединитель стальной быстросъемный, внутренняя
с накидной гайкой
резьба
Внутр. Ø шланга, мм
Внешн. Ø шланга, мм Артикул
Присоединительная резьба, дюймы
Артикул
11
16
0699 410 411
G3/8"
0699043138
13
18
0699 410 418
G1/2"
0699043112
Соединитель стальной быстросъемный, для шланга
Ниппель стальной быстросъемный, внешняя резьба
Внутр. Ø шланга, мм
Внешн. Ø шланга, мм Артикул
Присоединительная резьба, дюймы
Артикул
13
19
0699041130
G3/8"
0699 410 638
G1/2"
0699 410 612
Соединитель стальной быстросъемный с накидной
Ниппель стальной быстросъемный, внутренняя
гайкой, для шланга
резьба
Внутренний диаметр
Внешний диаметр
Артикул
Присоединительная резьба, дюймы
Артикул
шланга, мм
шланга, мм
G3/8"
0699 410 538
11
16
0699042011
G1/2"
0699 410 512
13
18
0699042013
478

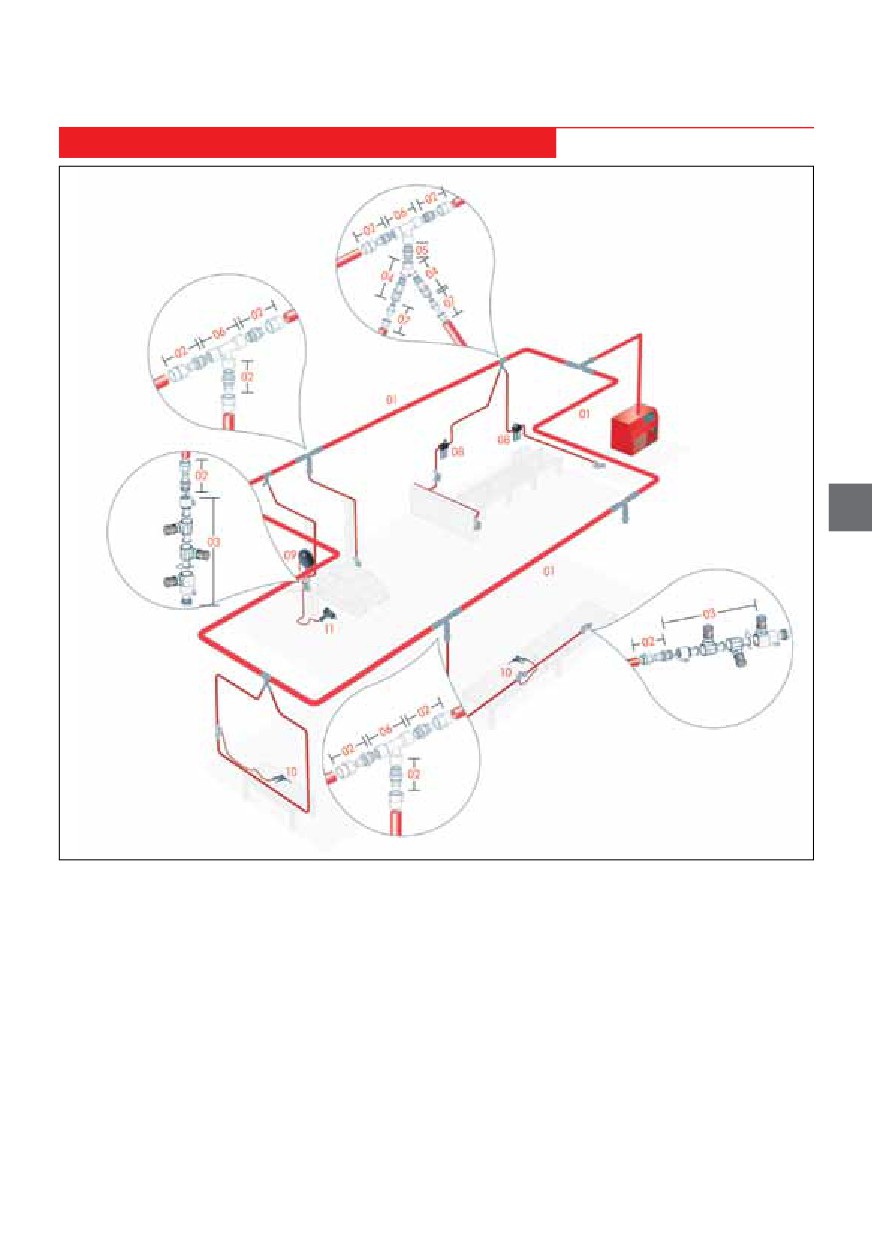

БАЗОВАЯ СХЕМА РАЗВОДКИ ПНЕВМОМАГИСТРАЛИ НА 1 РАБОЧИЙ ПОСТ
6
479

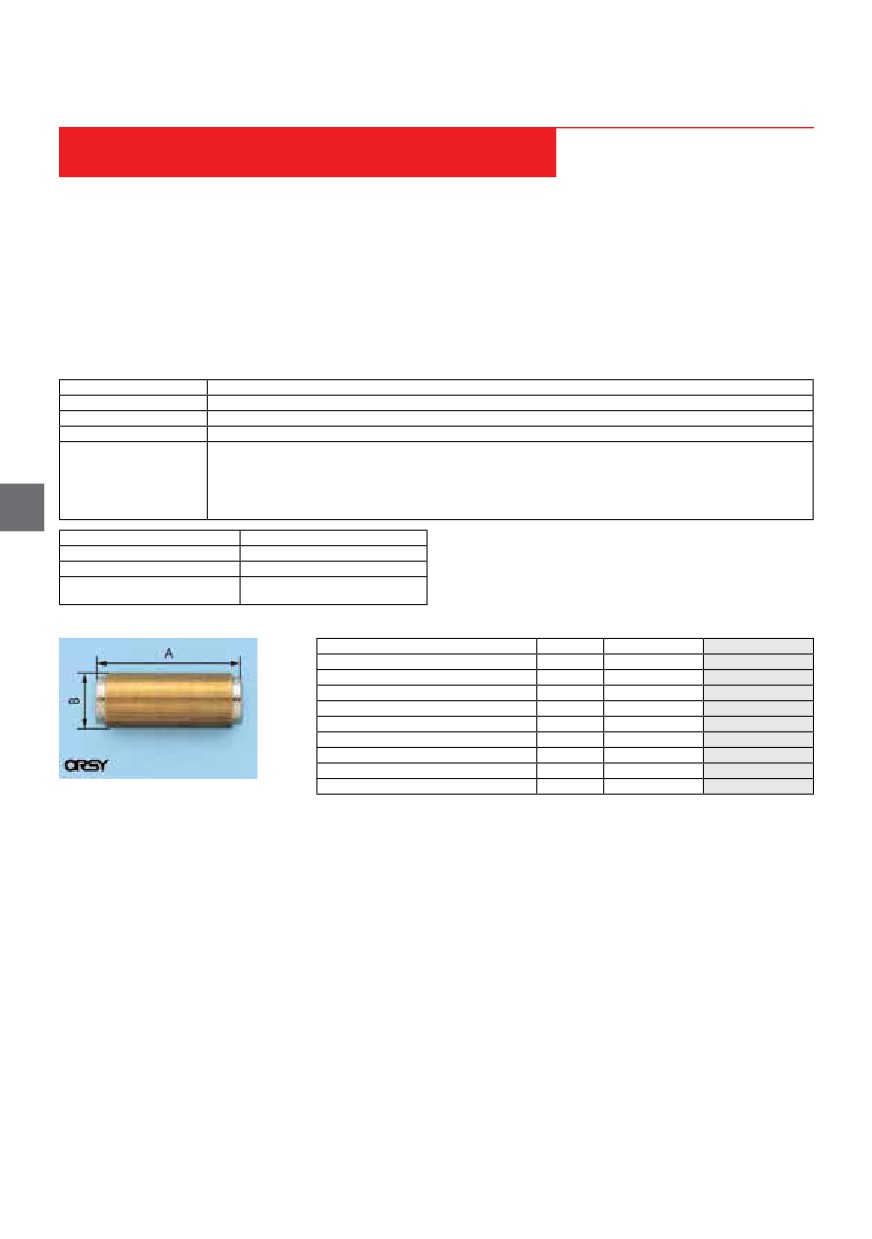

БЫСТРОРАЗЪЕМНЫЕ ВСТАВНЫЕ ШТЕКЕРНЫЕ СОЕДИНЕНИЯ ДЛЯ
ГРУЗОВЫХ АВТОМОБИЛЕЙ
Для полиамидных трубок диаметром 6 - 16 мм
• Простой и быстрый монтаж и демонтаж трубок/шлангов,
Внимание:
Небольшое число компонентов снижает вероятность утечек.
Все трубопроводы, независимо от материала, из которого
• Коррозионностойкое латунное исполнение.
они изготовлены (сталь, медь, пластик), подвержены
• Экономия на издержках за счет сокращения времени
вибрации, начиная с определенной длины трубы. Поэтому
монтажа и ремонта.
все трубопроводы тормозной системы (с диаметром 5-16 мм)
• Соответствие требованиям международных стандартов -
должны крепиться к кузову или раме хомутами для подвески
германского промышленного стандарта (DIN), стандартов
труб, по возможности обрезиненными, причем расстояние
Министерства транспорта США (DOT) и Ассоциации
между крепежными хомутами должно быть около 1 м, но не
инженеров автомобилестроения (SAE).
более 1,20 м.
Рабочая среда:
Сжатый воздух
Макс, рабочее давление:
В соответствии с DIN 74324
Рабочая температура:
От -40°С* до +100°С (* при температурах ниже +2°С необходимо учитывать характеристики воздуха)
Шланги:
В соответствии с DIN 74324
Международные
• Резьбовые соединения проверяются и допускаются к использованию в пневматических тормозных системах
предписания:
грузовых автомобилей согласно требованиям TUV.
• Резьбовые соединения выполняются согласно требованиям стандарта DIN 74324.
• Резьбовые соединения соответствуют предписаниям Федерального стандарта по безопасности транспортных
средств, изданного Министерством транспорта США (DOT FMVSS 106) и стандарта Общества инженеров
6
автомобилестроения (SAE Л 131).
Корпус резьбового соединения: Латунь
Область применения:
Усилительная втулка для трубок; Никелированная латунь
Для соединения узлов пневматической системы торможения
Многозубчатое зажимное кольцо: Никелированная латунь
грузовых автомобилей и их вспомогательных систем.
Уплотнительное кольцо круглого
Buna N (с низким содержанием
сечения:
нитрила)
Прямые проходные соединения
Наружный диам. трубок, мм
А (мм)
В (мм)
Артикул
6
35,6
13,0
0885 01 6
8
37,6
15,0
0885 01 8
9
44,1
17,0
0885 01 9
10
44,1
17,0
0885 01 10
11
46,1
19,0
0885 01 11
12
51,1
20,5
0885 01 12
14
50,2
22,0
0885 01 14
15
61,5
25,4
0885 01 15
16
61,5
25,4
0885 01 16
480
содержание .. 30 31 32 33 ..
