Eaton Электротехническая продукция. Общий каталог (2021-2022 год) - часть 20

152

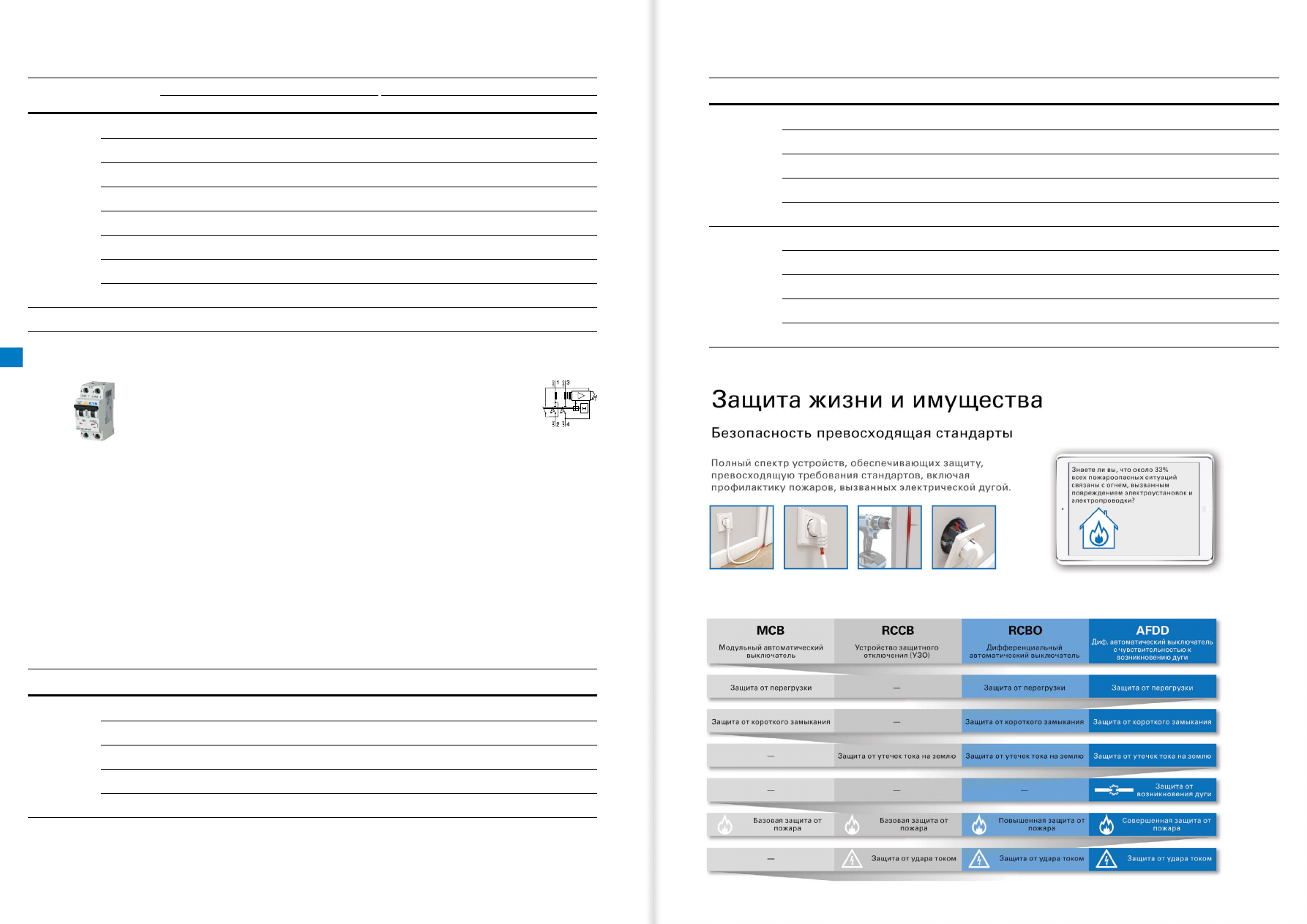

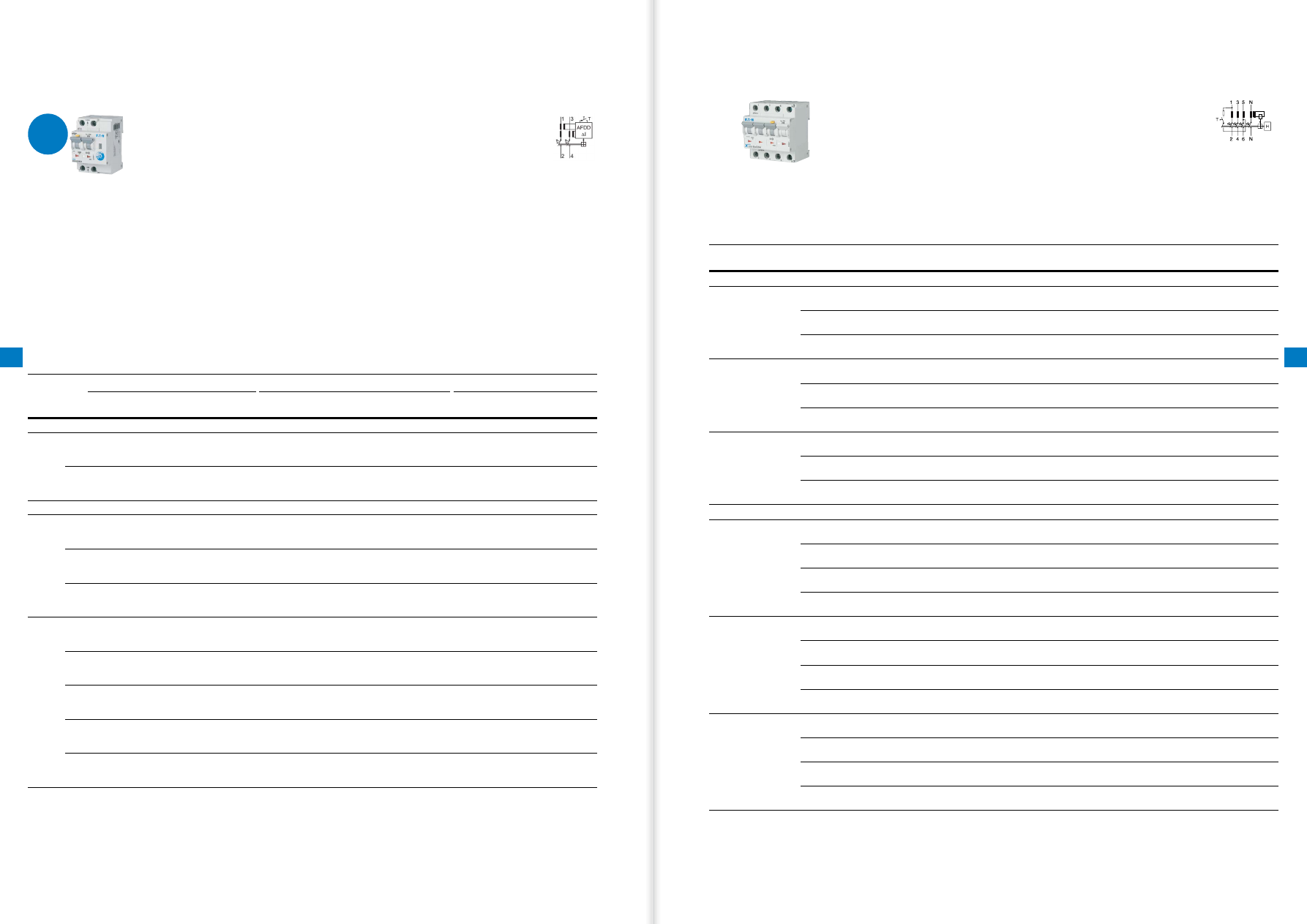

Автоматические выключатели дифференциального тока

Модульное оборудование

Цифровые автоматические выключатели дифференциального тока FrBdm

Независимая от напряжения комбинация выключателя

дифференциального тока (УЗО) и автоматического

выключателя.

• Отключающая способность

10 кА

• Количество полюсов

• Тип

G/a

— чувствительность к переменным токам

утечки и пульсирующим постоянным токам утечки,

защита от нежелательных срабатываний

• Номинальное напряжение 240 В, 50 Гц
• Новый уровень точности — сокращение

нежелательных отключений

Системный мониторинг

• Превентивное информирование / сигнализация до

отключения УЗО при превышении порога токов утечки

Локальная

LED-индикация

• Зеленый светодиод активен при значении тока утечки

0-30% IΔn

• Желтый светодиод активен при значении тока утечки

30-50% IΔn

• Красный светодиод активен при значении тока утечки

>50% IΔn

Номинальный

ток утечки

in, А

Характеристика B

Характеристика C

Характеристика D

10 мА

FrBdm-C6/2/001-G/a

168297

FrBdm-B10/2/001-G/a

168294

FrBdm-C10/2/001-G/a

168298

FrBdm-D10/2/001-G/a

168304

FrBdm-B16/2/001-G/a

168296

FrBdm-C16/2/001-G/a

168300

FrBdm-D16/2/001-G/a

168195

FrBdm-C20/2/001-G/a

168301

FrBdm-D20/2/001-G/a

168196

FrBdm-C25/2/001-G/a

168302

FrBdm-D25/2/001-G/a

168197

Номинальный

ток утечки

in, А

Тип

АС

Тип

Характеристика B

Характеристика C

Характеристика B

Характеристика C

300 мА

PFL7-10/1N/B/03-А

165591

PFL7-10/1N/C/03-А

PFL7-13/1N/B/03-А

165603

PFL7-13/1N/C/03-А

PFL7-16/1N/B/03-А

165617

PFL7-16/1N/C/03-А

PFL7-20/1N/B/03-А

165645

PFL7-20/1N/C/03-А

PFL7-25/1N/B/03-А

165655

PFL7-25/1N/C/03-А

PFL7-32/1N/B/03-А

165666

PFL7-32/1N/C/03-А

PFL7-40/1N/B/03-А

165691

PFL7-40/1N/C/03-А

165696

500 мА

PFL7-2/1N/B/05

165641

Номинальный

ток утечки

in, А

Характеристика B

Характеристика C

Характеристика D

30 мА

FrBdm-C6/2/003-G/a

168201

FrBdm-B10/2/003-G/a

168198

FrBdm-C10/2/003-G/a

168202

FrBdm-D10/2/003-G/a

168208

FrBdm-B16/2/003-G/a

168200

FrBdm-C16/2/003-G/a

168204

FrBdm-D16/2/003-G/a

168210

FrBdm-C20/2/003-G/a

168205

FrBdm-D20/2/003-G/a

168211

FrBdm-C25/2/003-G/a

168206

FrBdm-D25/2/003-G/a

168212

100 мА

FrBdm-C6/2/01-G/a

168216

FrBdm-B10/2/01-G/a

168213

FrBdm-C10/2/01-G/a

168217

FrBdm-D10/2/01-G/a

168223

FrBdm-B16/2/01-G/a

168215

FrBdm-C16/2/01-G/a

168219

FrBdm-D16/2/01-G/a

168225

FrBdm-C20/2/01-G/a

168220

FrBdm-D20/2/01-G/a

168226

FrBdm-C25/2/01-G/a

168221

FrBdm-D25/2/01-G/a

168227

Вернуться к оглавлению

EATON

Электротехническая продукция | Обзорный каталог 2021/2022

155

154

Автоматические выключатели дифференциального тока

Модульное оборудование

Цифровые автоматические выключатели дифференциального тока с чувствительностью к

возникновению электрической дуги aFDD+

Комбинация выключателя дифференциального тока

(УЗО) и автоматического выключателя + контроль

возникновения дуги.
• Чувствительность к возникновению

электрической

дуги

в защищаемой цепи

• Отключающая способность

6 кА

10 кА

•  Соответствует EN 62606
•  Номинальное напряжение 240 В, 50 Гц
•  Локальная

LED-индикация

возникновения дуги в

защищаемой цепи

• Тип

— чувствительность к переменным токам

утечки

• Тип

— чувствительность к переменным токам утечки

и пульсирующим постоянным токам утечки

• Тип

Li/a

— чувствительность к переменным токам

утечки и пульсирующим постоянным токам утечки.

Срабатывание с кратковременной задержкой, защита

от нежелательных срабатываний

• Количество полюсов

Ном.

ток

утечки

in,

Тип

АС

Тип

Li/a

Характеристика B

Характеристика C

Характеристика B

Характеристика C

Характеристика

6 кА

30 мА

aFDD-32/2/B/003-a

187231

aFDD-32/2/C/003-a

aFDD-40/2/B/003-a

187237

aFDD-40/2/C/003-a

10 кА

10 мА

aFDD-10/2/B/001-a

187165

aFDD-10/2/C/001-a

aFDD-13/2/B/001-a

187177

aFDD-13/2/C/001-a

aFDD-16/2/B/001-a

187201

aFDD-16/2/C/001-a

aFDD-16/2/

C/001-Li/a

187208

30 мА

aFDD-10/2/B/003-a

187168

aFDD-10/2/C/003-a

aFDD-13/2/B/003-a

187180

aFDD-13/2/C/003-a

aFDD-16/2/B/003-a

187204

aFDD-16/2/C/003-a

aFDD-20/2/B/003-a

187219

aFDD-20/2/C/003-a

187222

aFDD-25/2/B/003-a

187225

aFDD-25/2/C/003-a

Автоматические выключатели дифференциального тока mrB4, mrB6

Комбинация выключателя дифференциального тока

(УЗО) и автоматического выключателя.
• Отключающая способность:

mrB4

—

4,5 кА

mrB6

—

6 кА

•  Соответствует EN 61009
•  Номинальное напряжение 230 В, 50 Гц
•  Тип

— чувствительность к переменным токам утечки

и пульсирующим постоянным токам утечки

• Количество полюсов

3+N

Номинальный ток

утечки

in, А

Характеристика B

Характеристика C

Характеристика D

mrB4

30 мА

mrB4-20/3N/C/003-a

120677

mrB4-20/3N/D/003-a

120683

mrB4-25/3N/C/003-a

120678

mrB4-32/3N/C/003-a

167508

100 мА

mrB4-20/3N/C/01-a

120679

mrB4-20/3N/D/01-a

120684

mrB4-25/3N/C/01-a

120680

mrB4-32/3N/C/01-a

167509

300 мА

mrB4-20/3N/C/03-a

120681

mrB4-25/3N/C/03-a

120682

mrB4-32/3N/C/03-a

167510

mrB6

30 мА

mrB6-6/3N/C/003-a

120657

mrB6-6/3N/D/003-a

120669

mrB6-10/3N/C/003-a

120658

mrB6-10/3N/D/003-a

120670

mrB6-13/3N/B/003-a

120651

mrB6-13/3N/C/003-a

120659

mrB6-13/3N/D/003-a

120671

mrB6-16/3N/B/003-a

120652

mrB6-16/3N/C/003-a

120660

mrB6-16/3N/D/003-a

100 мА

mrB6-10/3N/C/01-a

120662

mrB6-10/3N/D/01-a

120674

mrB6-13/3N/B/01-a

120653

mrB6-13/3N/C/01-a

120663

mrB6-13/3N/D/01-a

120675

mrB6-16/3N/B/01-a

120654

mrB6-16/3N/C/01-a

120664

mrB6-16/3N/D/01-a

120676

300 мА

mrB6-6/3N/C/03-a

120665

mrB6-10/3N/C/03-a

120666

mrB6-13/3N/B/03-a

120655

mrB6-13/3N/C/03-a

120667

mrB6-16/3N/B/03-a

120656

mrB6-16/3N/C/03-a

120668

КОН-

ТРОЛЬ

ДУГИ

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

Электротехническая продукция | Обзорный каталог 2021/2022

157

156

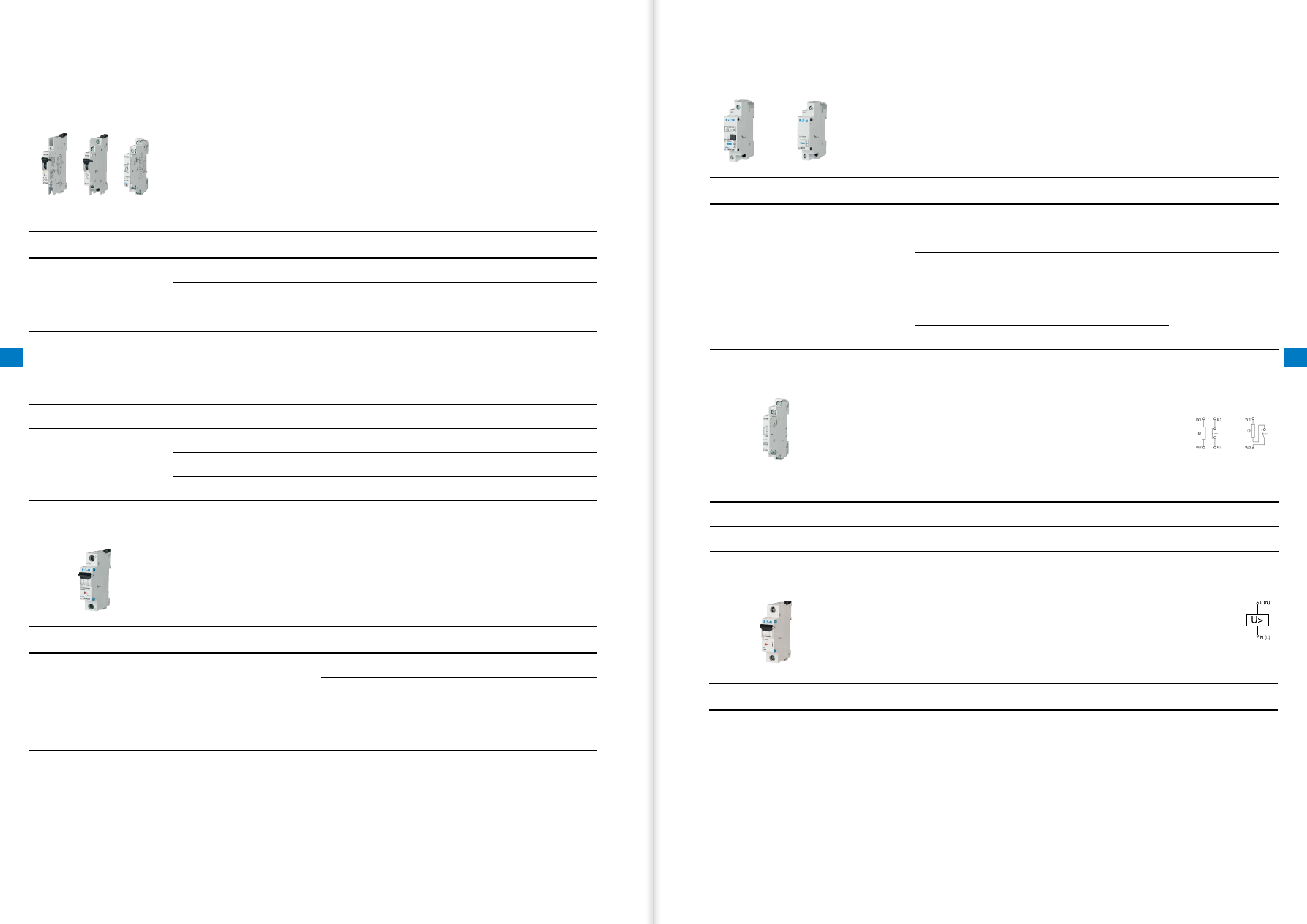

Аксессуары

Модульное оборудование

Аксессуары

• Блок контактов

стандартный

: сигнализация

положения контактов вкл/выкл

• Блок контактов

универсальный

: переключение

функции

стандартный/аварийный

при помощи

переключателя на корпусе

• Для ZP-IHK, ZP-WHK конструкция позволяет установку

2-х контактных блоков одновременно

Блоки вспомогательных контактов

Для использования с

Тип контактов

Исполнение

Наименование

Артикул

PL, HL, HNB, PFL, ZP-A, Z-MS,

mRB, AFDD+

1НО+1НЗ

Стандартный

ZP-iHK

286052

1 переключающий

Стандартный

ZP-WHK

286053

2 переключающих

Универсальный

(стандартный/аварийный)

ZP-NHK

248437

PLHT

1НО+1НЗ

Стандартный

Z-LHK

248440

1НО+1НЗ

Стандартный

Z-HK

248432

PL, PFL, PF

2 переключающих

Универсальный

(стандартный/аварийный)

Z-NHK

248434

PFDM

2 переключающих

Стандартный

Z-HD

265620

FAZ

1НО+1НЗ

Стандартный

FaZ-XHiN11

286054

1 переключающий

Стандартный

FaZ-XHiNW1

286055

2 переключающих

Универсальный

(стандартный/аварийный)

FaZ-Xam002

262414

• Ширина 1 модуль
• Возможность монтажа дополнительного блока

вспомогательных контактов

• Индикация положения включено/выключено

Независимые расцепители

Для использования с

Способ монтажа

Рабочее напряжение

Наименование

Артикул

PL, HL, PFL, HNB, ZP-A, Z-MS,

mRB, AFDD+

При помощи защелок

12 - 110 B AC

12 - 60 B DC

ZP-aSa/24

248438

110 - 415 B AC

110 - 220 B DC

ZP-aSa/230

248439

PLHT

При помощи винтов

12 - 110 B AC

12 - 60 B DC

Z-LHaSa/24

248441

110 - 415 B AC

110 - 220 B DC

Z-LHaSa/230

248442

FAZ

При помощи защелок

12 - 110 В AC

FaZ-Xaa-C-12-110VaC

278518

110 - 415 В AC

FaZ-Xaa-C-110-415VaC

278519

•  Индикация положения контактов
•  Кнопка проверки срабатывания для Z-US...
•  Монтаж при помощи винтов

• Дистанционное отключение УЗО при помощи

беcпотенциальных контактов, например, кнопок с

максимальным номинальным током 3 А, 250 В

• Номинальное напряжение 230/400 В АС
• Монтаж при помощи винтов

Z-FAM

Z-KAM

Расцепители минимального напряжения

Модули отключения

Для использования с

Рабочее напряжение

Наименование

Артикул

Примечание

HL, PL, ZPA, ZMS

230 В AC

Z-USa/230

248289

Срабатывание без

задержки

400 В AC

230 В AC

Срабатывание с

задержкой 0,4 cек.

FAZ

115 В AC

230 В AC

400 В AC

Для использования с

Наименование

Артикул

PFL

Устройство защиты от перенапряжений a-POP

Для использования с

Номинальное напряжение

Наименование

Артикул

230 В AC

a-POP

173574

• Контроль напряжения между фазным и нейтральным

проводником. Если напряжение превышает порог,

устройство вызывает срабатывание соединенного

выключателя

• Для трехфазного применения необходимо

использовать три устройства A-POP

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

Электротехническая продукция | Обзорный каталог 2021/2022

159

158

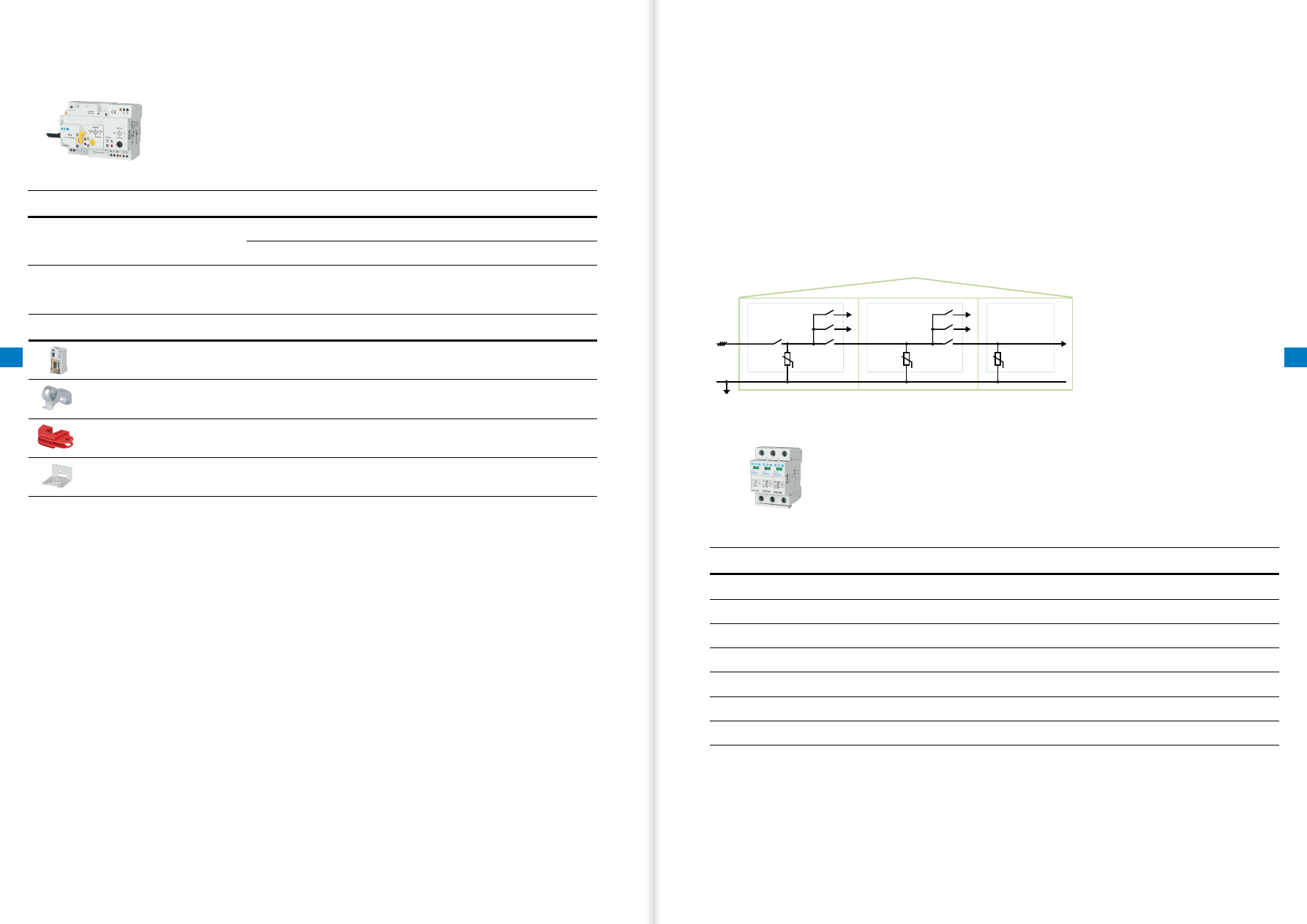

Ограничители перенапряжения

Модульное оборудование

Аксессуары

Модульное оборудование

Прочие аксессуары

Для использования с

Описание

Наименование

Артикул

HL, PL, PFL, Z-MS

Дополнительный зажим 35 мм

Z-Ha-EK/35

263960

HL, PL, FAZ

Комплект для запирания рукоятки

Z-iS/SPE-1TE

274418

PLHT

Комплект для запирания рукоятки

LH-SPL

285752

IS, HIS

Крышка зажимов

Z-iS/aK-1TE

276290

•  Возможность механической блокировки
•  Возможность поставить пломбу
•  Механическая коммутационная способность до

PF7–80, PL7–63 4-х полюсные

• Сигнализация состояния — зеленый и красный

светодиод

Моторный привод Z-FW

Для использования с

Управляющее напряжение

Наименование

Артикул

HL , PL6, PF6, PL7, PF7

230 В AC

24-48 В DC

Модульные ограничители перенапряжения SPBT12 класса B+C

Рекомендации по применению

Описание

Наименование

Артикул

1 полюс

2 полюса

3 полюса

4 полюса

Вспомогательный контакт

aSaUXSC-SPm

131785

Заменяемый модуль (1-полюс)

SPBT12-280

167341

Соединительный модуль (для соединения верхней и нижней шинных систем)

aSLTT-63

131784

Ограничители перенапряжения

• Класс

согласно IEC 61643-1

• Тип

согласно EN 61643-11

• Макс. допустимое рабочее напряжение U

280 В aC

• Номинальный импульсный ток I

(8/20 мкс)

25 кА

• Импульсный ток I

imp

(10/350 мкс)

12,5 кА

• Заменяемые модули

• Ограничители

класса В

— предназначены для защиты

от прямых ударов молнии. Устанавливаются на вводе в

здание в вводно-распределительном устройстве или

главном распределительном щите

• Ограничители

класса В+С

— это устройства класса B,

объединенные с устройствами класса С. Можно

устанавливать на вводе в главный распределительный

щит

L, N

Класс I (

)

Класс II (

)

Класс III (

)

Главный

распределительный

щит (ГРЩ)

Распределительный

щит (РЩ)

Потребитель

• Ограничители

класса С

— предназначены для защиты

распределительной сети объекта от коммутационных

перенапряжений или как второй уровень защиты при

ударе молнии. Устанавливаются в местных

распределительных щитах

• Ограничители

класса D

— предназначены для защиты

от остаточных бросков напряжения и высокочастотных

помех. Устанавливаются вблизи конечного

потребителя, могут встраиваться непосредственно в

оборудование

Вернуться к оглавлению

Перейти к онлайн-каталогу

содержание .. 18 19 20 21 ..
