Eaton Электротехническая продукция. Общий каталог (2021-2022 год) - часть 15

112







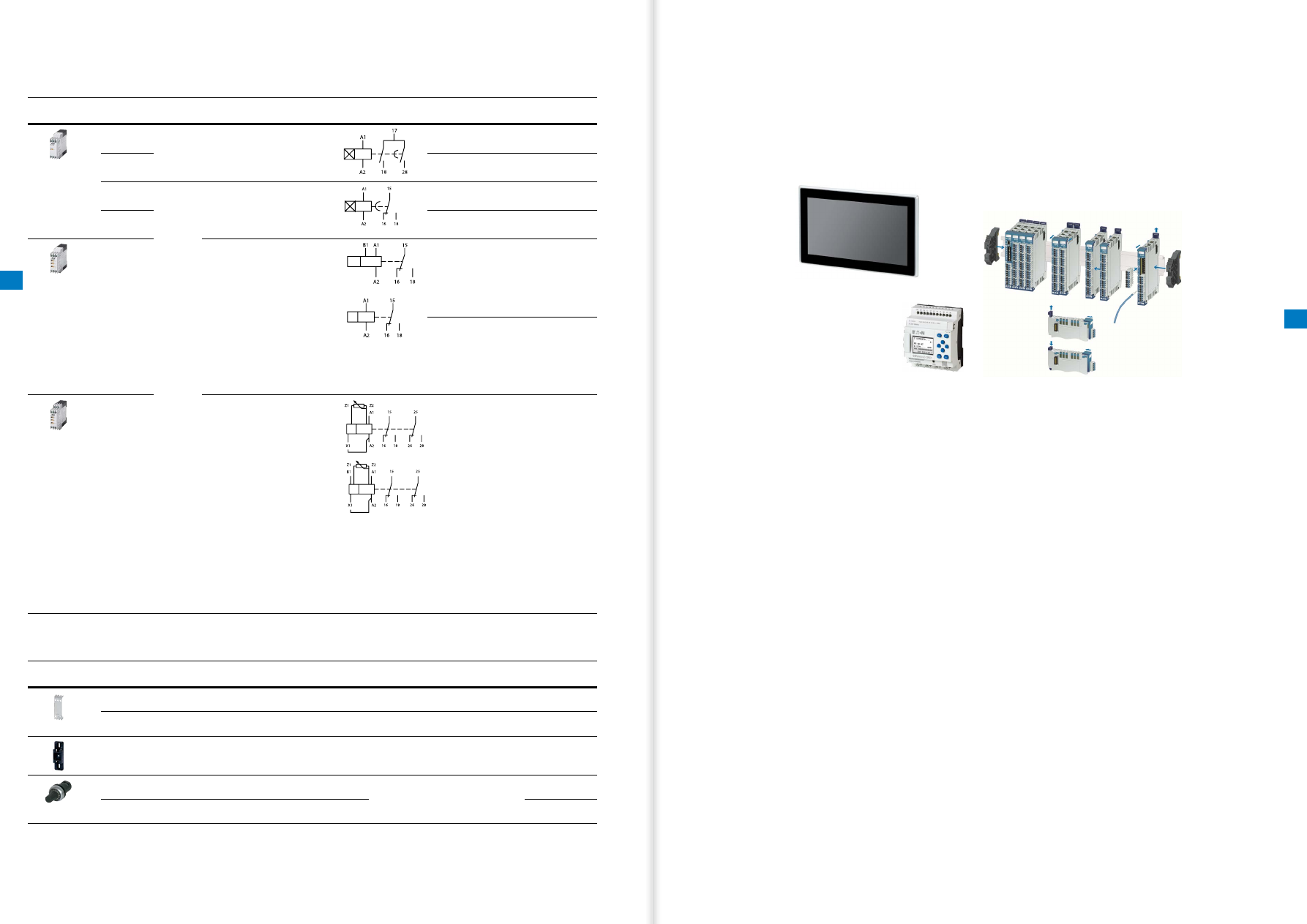

Трансформаторы

Дополнительная информация и аксессуары

5

Экранирующие обмотки

Оболочки

Описание

Для использования с

Наименование

Артикул

Дополнительный экран между

первичной и вторичной

обмотками.

STZ0,06 ... STZ1,6

+W1,8

082270

STZ2,0 ... STZ13,3

+W4,0

082271

DTZ0,1... DTZ6,3

+W6,0

082274

DTZ8,0 ... DTZ20

+W20,0

082275

Описание

Для использования с

Наименование

Артикул

Примечания

Заказывается вместе с

основным изделием. Степень

защиты

iP23

STZ0,06 ... STZ0,16

+iP23/01

200618

Оболочки могут

использоваться с

первичными или вторичными

напряжениями > 110 В.

Пожалуйста, узнавайте о

меньших напряжениях.

STZ0,2 ... STZ0,5

+iP23/02

200623

STZ0,63 ... STZ1,3

+iP23/03

200624

STZ1,6 ... STZ2,0

+iP23/04

226100

STZ5,3 ... STZ8,3

+iP23/05

200648

STZ13,3

+iP23/06

200649

STZ2,5 ... STZ4,0

DTZ1,0 ... DTZ2,0

+iP23/32a

200763

Оболочки могут

использоваться с

первичными или вторичными

напряжениями от 42 В до

1000 В.

DTZ0,1 ... DTZ0,16

+iP23/30

200706

DTZ0,25 ...DTZ0,63

+iP23/31

200753

DTZ2,5 ... DTZ6,3

+iP23/33

200754

DTZ8,0 ... DTZ25

+iP23/34

200755

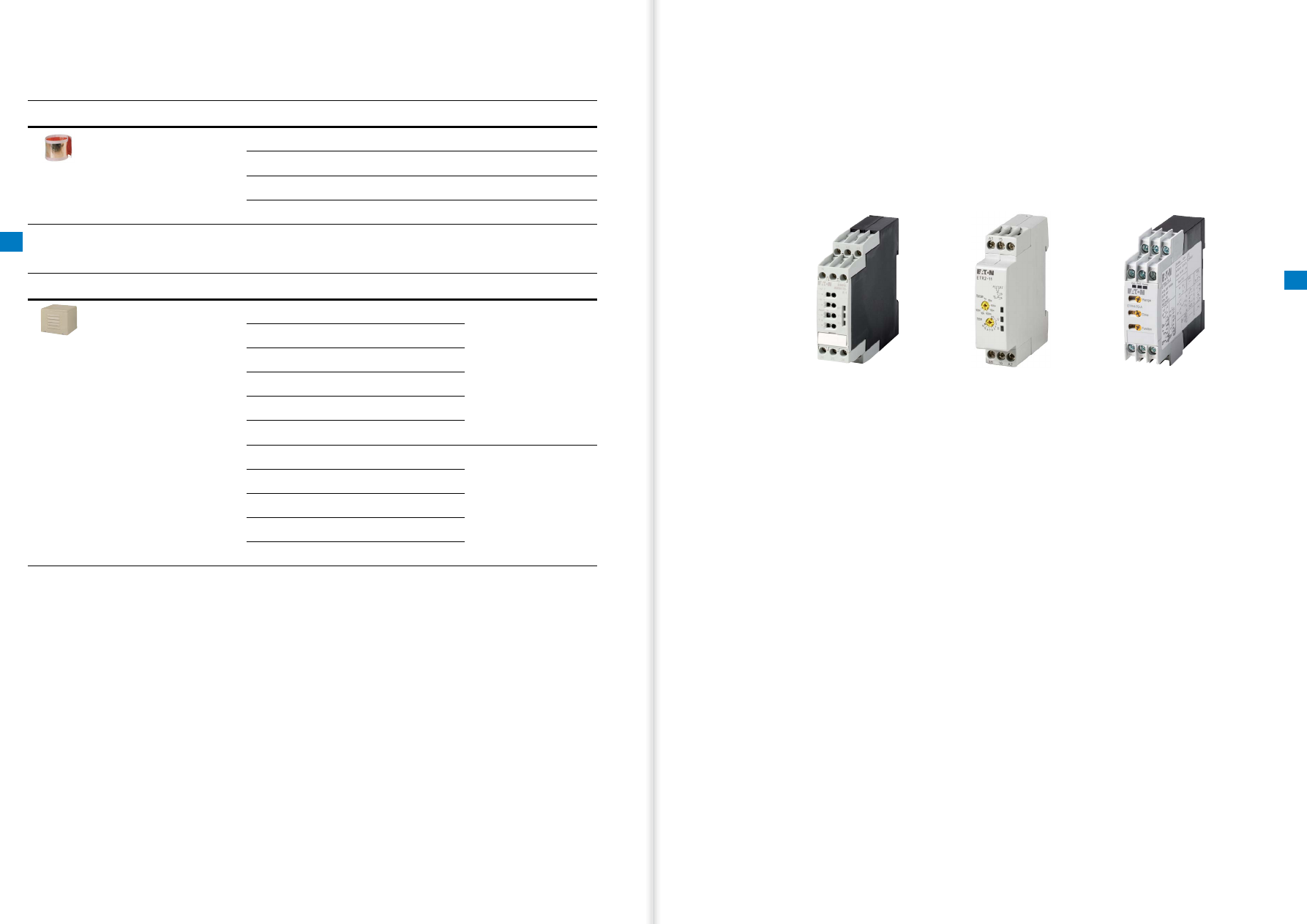

Измерительные реле, реле времени

Реле контроля применяется для контроля работы и защиты различных

механизмов и установок с помощью мониторинга таких параметров как

уровень напряжения, чередование фаз (контроль реверса), асимметрия

нагрузки, контроль тока, а также контроль уровня заполнения (уровень

проводящих жидкостей) и контроль утечек на землю (изоляции). Реле

времени имеют до 12 функций, таких как задержка включения, задержка

отключения, генератор импульсов и т. д.

Реле контроля

114

Реле времени

117



6

Вернуться к оглавлению

www.eaton.ru/controlrelay

EATON

  Электротехническая продукция | Обзорный каталог 2021/2022



115

114







Измерительные реле, реле времени

Реле контроля

Измерительные реле, реле времени

Реле контроля

6

 6

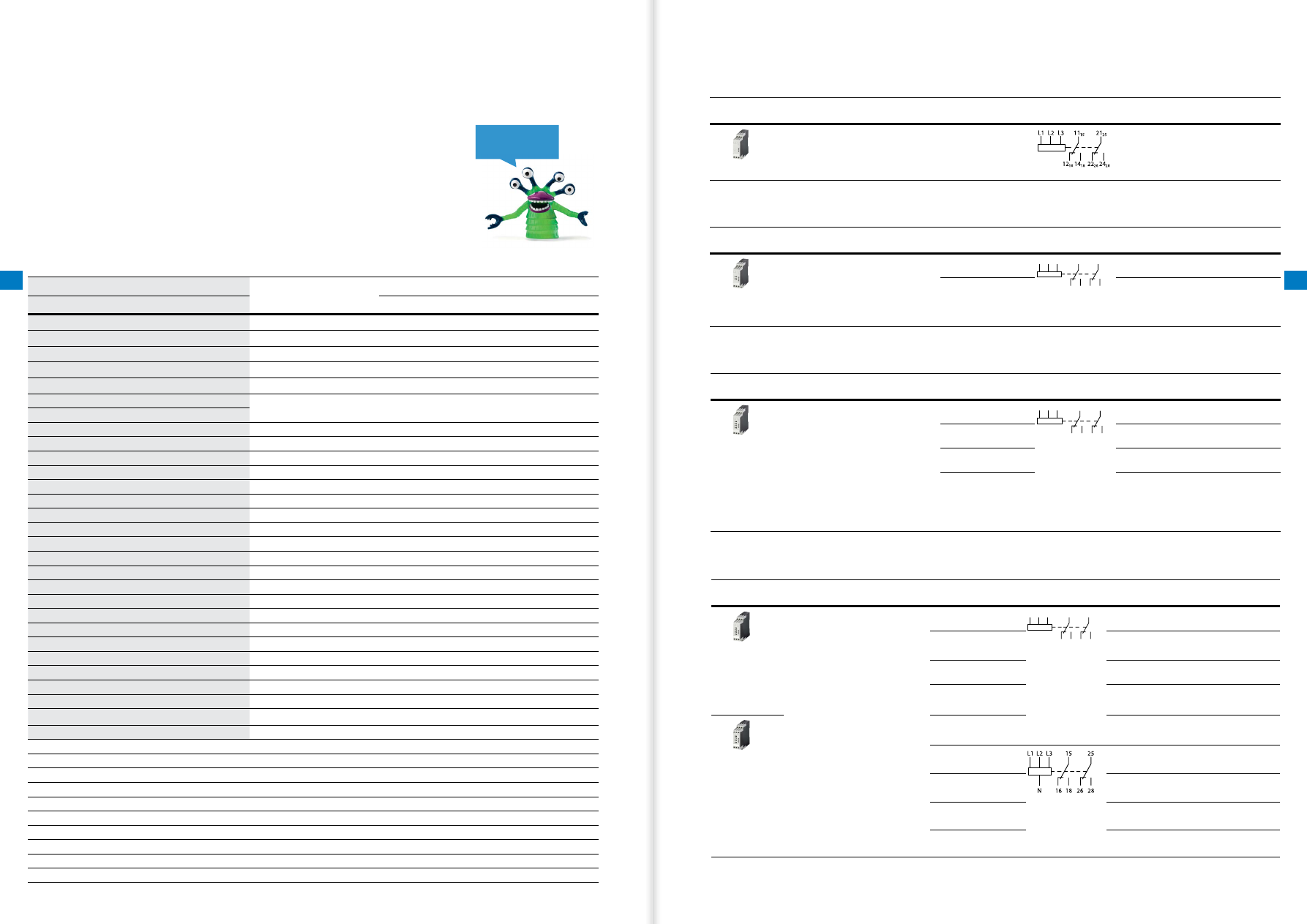

Реле контроля

Реле контроля Emr6

Кросс-референс Emr4/Emr5 — Emr6

Благодаря новой линии продуктов EMR6

существующий диапазон измерительных

реле Eaton EMR4 / EMR5 обновлен с

учетом новейших технологий.
Новая конструкция корпуса EMR6

спроектирована с учетом существующего

ассортимента реле (EMT6 / ETR4). EMR6

полностью заменяет существующий

ассортимент устройств EMR4 и EMR5.

Emr4/Emr5 (сняты с производства)

Статус

Emr6

Наименование

Артикул

Наименование

Артикул

Emr4-F500-2

221784

Замена 1:1

Emr6-F500-G-1

184789

Emr4-i1-1-a

106942

Замена 1:1

Emr6-i1-a-1

184790

Emr4-i15-1-a

106943

Замена 1:1

Emr6-i15-a-1

184754

Emr4-i15-1-B

106944

Замена 1:1

Emr6-i15-B-1

184755

Emr4-N100-1-B

221789

Замена 1:1

Emr6-N1000-N-1

184756

Emr4-N500-2-a

221791

Объединение двух типов

Emr6-N1000-a-1

184757

Emr4-N500-2-B

221790

Emr4-N080-1-B

134232

Замена 1:1

Emr6-N100-N-1

184758

Emr4-PH22

221794

Подходит только для EMR6

Emr6-PH22

184759

Emr4-PH45

221795

Подходит только для EMR6

Emr6-PH45

184760

Emr5-a300-1-C

134230

Замена 1:1

Emr6-a300-C-1

184761

Emr5-a400-1

134222

Замена 1:1

Emr6-a500-D-1

184762

Emr5-aW300-1-C

134223

Замена 1:1

Emr6-aW300-C-1

184763

Emr5-aW500-1-D

134224

Замена 1:1

Emr6-aW500-D-1

184764

Emr5-aWm580-2

134235

Замена 1:1

Emr6-aWm580-H-1

184765

Emr5-aWm720-2

134236

Замена 1:1

Emr6-aWm720-i-1

184766

Emr5-aWm820-2

134237

Замена 1:1

Emr6-aWm820-J-1

184767

Emr5-aWN170-1-E

134225

Замена 1:1

Emr6-aWN170-E-1

184768

Emr5-aWN280-1

134233

Замена 1:1

Emr6-aWN280-K-1

184769

Emr5-aWN280-1-F

134226

Замена 1:1

Emr6-aWN280-D-1

184770

Emr5-aWN500-1

134234

Замена 1:1

Emr6-aWN500-D-1

184771

Emr5-r250-1-a

153442

Замена 1:1

Emr6-r250-a-1

184772

Emr5-r400-1-a

153443

Замена 1:1

Emr6-r400-a-1

184773

Emr5-r400-2-a

153444

Замена 1:1

Emr6-r400-a-2

184774

Emr5-rC690

153445

Замена 1:1

Emr6-rC690

184775

Emr5-W300-1-C

134227

Замена 1:1

Emr6-W300-C-1

184776

Emr5-W380-1

134228

Замена 1:1

Emr6-W380-L-1

184777

Emr5-W400-1

134229

Замена 1:1

Emr6-W400-m-1

184778

Emr5-W500-1-D

134221

Замена 1:1

Emr6-W500-D-1

184779

Расширение ассортимента

-

-

Новинка

Emr6-im1-a-1

184780

-

-

Новинка

Emr6-im15-a-1

184781

-

-

Новинка

Emr6-iF1-a-1

184782

-

-

Новинка

Emr6-iF15-a-1

184783

-

-

Новинка

Emr6-Vm600-a-1

184784

-

-

Новинка

Emr6-VF600-a-1

184785

-

-

Новинка

Emr6-T50-a-1

184786

-

-

Новинка

Emr6-T100-a-1

184787

-

-

Новинка

Emr6-T200-a-1

184788

У МЕНЯ ВСЕ ПОД

КОНТРОЛЕМ.

Реле контроля чередования фаз Emr6-F…

 Описание

Контролируемое

линейное напряжение Схема соединения

Напряжение

питания

Наименование

Артикул

•  Контроль чередования фаз и

выпадения фазы (<0,6 x Ue)

200...500 В AC

200...500 В AC

Emr6-F500-G-1

184789

Реле контроля асимметрии фаз Emr6-a…

 Описание

Контролируемое

линейное напряжение Схема соединения

Напряжение

питания

Наименование

Артикул

•  Контроль чередования фаз

•  Контроль выпадения фазы

•  Контроль асимметрии нагрузки

•  Настраиваемый диапазон

дисбаланса фаз

•  Задержка на включение

0,1...30 с

160...300 В AC

L1 L2 L3

11

15

12

16

14

18

21

25

22

26

24

28

160...300 В AC,

50/60 Гц

Emr6-a300-C-1

184761

300...500 В AC

300...500 В AC,

50/60 Гц

Emr6-a500-D-1

184762

Реле контроля фаз Emr6-W…

 Описание

Диапазон настройки,

линейное напряжение Схема соединения

Напряжение

питания

Наименование

Артикул

•  Контроль чередования фаз

•  Контроль выпадения фазы

•  Контроль перенапряжения

•  Контроль падения напряжения

•  Регулируемые уровни

перенапряжения/ падения

напряжения (для EMR5-W380-1

и EMR5-W400-1 значение не

регулируется и установлено на

+/- 10%)

•  Регулируемая задержка на

включение и выключение

0,1...30 с

U

макс

 220...300 В AC

U

мин

160...230 В AC

L1 L2 L3

11

15

12

16

14

18

21

25

22

26

24

28

160...300 В  AC,

50/60 Гц

Emr6-W300-C-1

184776

U

макс

 420...500 В AC

U

мин

  300...380 В AC

300...500 В AC,

50/60 Гц

Emr6-W500-D-1

184779

U

макс

 418 В AC

U

мин

  342 В AC

380 В, 50/60 Гц

Emr6-W380-L-1

184777

U

макс

 440 В AC

U

мин

  360 В AC

400 В, 50/60 Гц

Emr6-W400-m-1

184778

Многофункциональное реле контроля фаз Emr6-aW…

 Описание

Диапазон настройки,

линейное напряжение Схема соединения

Напряжение

питания

Наименование

Артикул

•  Контроль чередования фаз

•  Контроль асимметрии

нагрузки в трехфазных сетях

•  Контроль выпадения фазы

•  Контроль перенапряжения

•  Контроль падения

напряжения

•  Регулируемая задержка на

включение и выключение

0,1...30 с

•  Настраиваемые уровни

перенапряжения/падения

напряжения и дисбаланса

•  Обрыв кабеля нейтрали

(кроме EMR5-AWM... и

EMR5-AWN500-1)

U

 макс

 220...300 В AC

U

мин

  160...230 В AC

L1 L2 L3

11

15

12

16

14

18

21

25

22

26

24

28



160...300 В АС

50/60 Гц

Emr6-aW300-C-1

184763

U

 макс

 420...500 В AC

U

мин

 300...380 В AC

300...500 В AC

50/60 Гц

Emr6-aW500-D-1

184764

U

 макс

 480...580 В AC

U

мин

 350...460 В AC

350...580 В AC

50/60 Гц

Emr6-aWm580-H-1

184765

U

 макс

 600...720 В AC

U

мин

  450...570 В AC

350...720 В AC,

50/60 Гц

Emr6-aWm720-i-1

184766

U

 макс

 690...820 В AC

U

мин

   530...660 В AC

530...820 В AC,

50/60 Гц

Emr6-aWm820-J-1

184767

U

 макс

 120...170 В AC

U

мин

    90...130 В AC

90...170 В AC,

50/60/400 Гц

Emr6-aWN170-E-1

184768

U

 макс

 240...280 В AC

U

мин

  180...220 В AC

180...280 В AC,

50/60/400 Гц

Emr6-aWN280-K-1

184769

U

 макс

 240...280 В AC

U

мин

  180...220 В AC

180...280 В AC,

50/60 Гц

Emr6-aWN280-D-1

184770

U

 макс

 420...500 В AC

U

мин

   300...380 В AC

300...500 В AC,

50/60 Гц

Emr6-aWN500-D-1

184771

В дополнение к замене существующих

серий ассортимент продукции Eaton будет

расширен до 35 устройств за счет запуска

9 новых типов реле с дополнительными

функциями (для контроля тока,

напряжения и температуры).

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

  Электротехническая продукция | Обзорный каталог 2021/2022



117

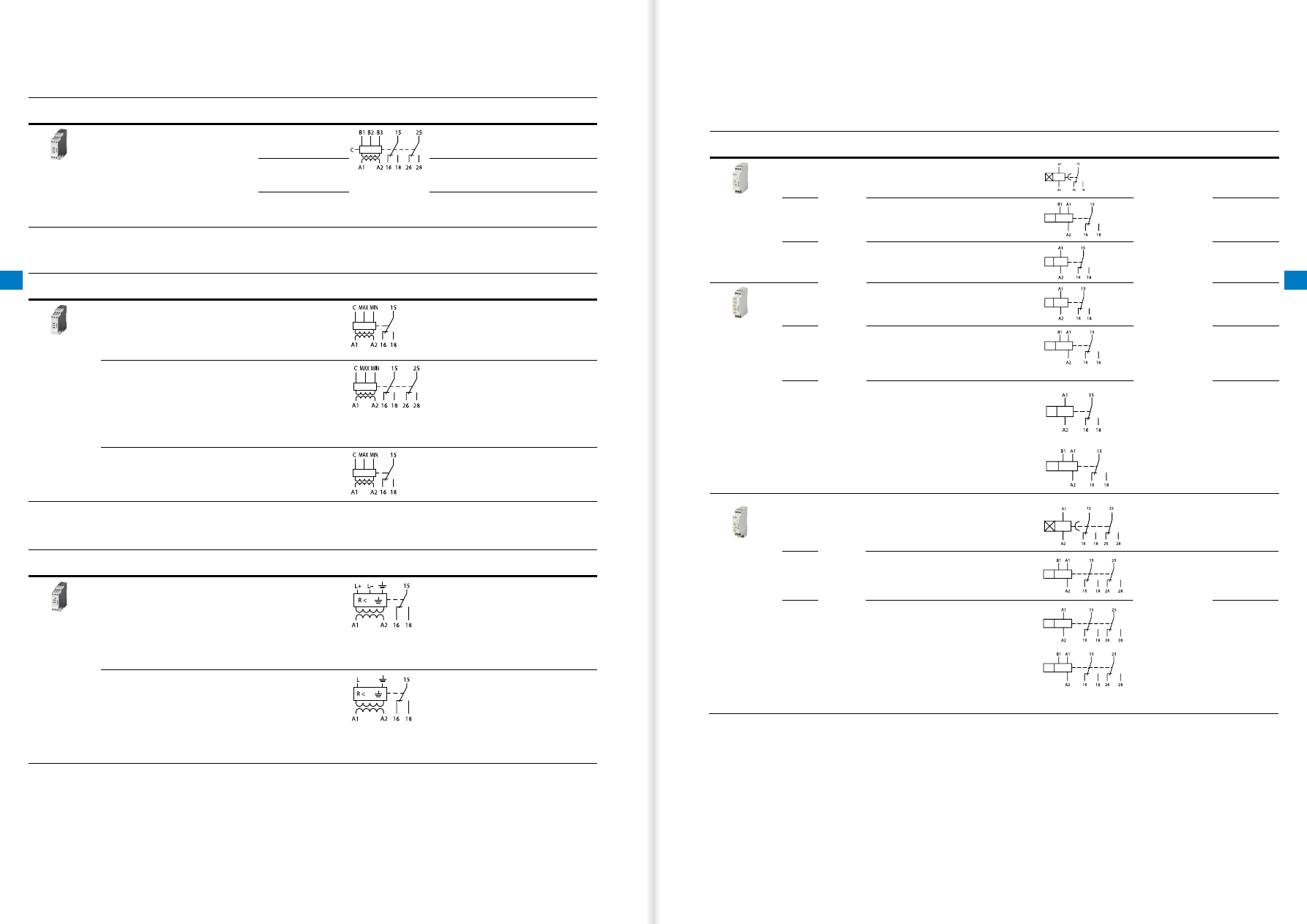

116







Измерительные реле, реле времени

Реле времени

 6

Измерительные реле, реле времени

Реле контроля

6

Описание

Чувствительность

Схема соединения

Напряжение

питания

Наименование

Артикул

•  Контроль уровня наполнения

проводящих жидкостей

•  Контроль сопротивления при

смешивании электрически

проводящих жидкостей

0,1 кОм...1000 кОм

110–130 В AC

50/60 Гц

220–240 В AC

50/60 Гц

Emr6-N1000-N-1

184756

•  Контроль уровня наполнения

проводящих жидкостей

•  Контроль сопротивления при

смешивании электрически

проводящих жидкостей

•  Регулируемая задержка на

включение и выключение

0,5-10 секунд

0,1 кОм...1000 кОм

24–240 В AC 50/60

Гц

24–240 В DC

Emr6-N1000-a-1

184757

•  Контроль уровня наполнения

проводящих жидкостей

•  Контроль сопротивления при

смешивании электрически

проводящих жидкостей

5 кОм...100 кОм

110–130 В AC

50/60 Гц

220–240 В AC

50/60 Гц

Emr6-N100-N-1

184758

Реле контроля состояния изоляции Emr6-r…

Описание

Чувствительность

Схема соединения

Напряжение

питания

Наименование

Артикул

•  Контроль сопротивления

изоляции в незаземленных

сетях постоянного тока

•  Переключатель для выбора

исходного состояния контактов

•  Команды «Тест» и «Сброс»

или удаленное тестирование

•  Индикация состояния изоляции

при помощи светодиодов

10 кОм...110 кОм

24...240 В

АС/DC

Emr6-r250-a-1

184772

•  Контроль сопротивления

изоляции в незаземленных

сетях переменного тока

•  Команды «Тест» и «Сброс»

или удаленное тестирование

•  Мониторинг в однофазных

и трехфазных сетях

•  Индикация состояния изоляции

при помощи светодиодов

1 кОм...110 кОм

24...240 В

АС/DC

Emr6-r400-a-1

184773

Реле контроля тока, однофазное Emr6- i…

Описание

Диапазон

измеряемых токов

Схема соединения

Напряжение

питания

Наименование

Артикул

•  Настраиваемые уровни

3...30% от номинального

•  Регулируемая задержка

переключения контактов

0,1...30 секунд

•  Контроль нижнего или верхнего

уровня

•  Для расширения диапазона

измерения необходимо

установить трансформатор тока

3...30 мА

10...100 мА

0,1...1 А

24...240 В

AC/DC

Emr6-i1-a-1

184790

0,3...1,5 А

1...5 А

3...15 А

24...240 В

AC/DC

Emr6-i15-a-1

184754

0,3...1,5 А

1...5 А

3...15 А

220...240 В

50/60 Гц

Emr6-i15-B-1

184755

Реле контроля уровня Emr6-N…

Реле времени

Реле времени ETr2…

Ном.

ток, a

Диапазон

Функция

Напряжение

питания

Наименование

Артикул

3

0,05...1 с.

0,5...10 с.

5...100 с.

0,5...10

мин.

5...100

мин.

0,5...10 ч.

5...100 ч.

11 – Задержка на включение

24...240 В AC,

50/60 Гц,

24...48 В DC

ETr2-11

262684

3

12 – Задержка на выключение



ETr2-12

262686

3

21 – Импульс при включении

ETr2-21

262687

3

42 – Генератор импульсов

ETr2-42

262688

3

44 – Генератор импульсов, 2 скорости

ETr2-44

262730

3

В1 не подключен

11 – Задержка на включение

21 – Импульс при включении

42 – Генератор импульсов,

старт с импульса

43 – Генератор импульсов, старт с паузы

В1 подключен

12 – Задержка на выключение

22 – Импульс при выключении

82 – Формирование импульса

ETr2-69

262689

3

0,05...1 с

0,5...10 с

5...100 с

0,5...10

мин.

5...100

мин.

0,5...10 ч.

5...100 ч.

Задержка на включение

24...240 В AC,

50/60 Гц,

24...48 В DC

ETr2-11-D

119426

3

Задержка на выключение

12...240 В AC,

50/60 Гц

ETr2-12-D

119427

3

В1 не подключен

11 – Задержка на включение

21 – Импульс при включении

42 – Генератор импульсов,

старт с импульса

43 – Генератор импульсов, старт с паузы

В1 подключен

12 – Задержка на выключение

22 – Импульс при выключении

82 – Формирование импульса

ETr2-69-D

119428

Вернуться к оглавлению

Перейти к онлайн-каталогу

118







Измерительные реле, реле времени

Реле времени

6

Реле времени ETr4…

Ном. ток, a Диапазон Функция

Напряжение питания

Наименование

Артикул

3

3...60 с.

51 – Пуск звезда-треугольник

24...240 B AC/DC

ETr4-51-a

031884

3

400 B 50/60 Гц

ETr4-51-W

031885

3

0,05...1 с.

0,15...3 с.

0,5...10 с.

1,5...30 с.

5...100 с.

15...300 с.

1,5...30

мин.

15...300

мин.

1,5...30 ч.

5...100 ч.

11- Задержка на включение

24...240 B AC/DC

ETr4-11-a

031882

3

400 B 50/60 Гц

ETr4-11-W

031883

3

В1 не подключен

11 – Задержка на включение

21 – Импульс при включении

42 – Генератор импульсов

81 – Импульс с задержкой

при включении

ON-OFF  – Функция вкл. и выкл.

В1 подключен

12 – Задержка на выключение

16 – Задержка на включение

и выключение

22 – Импульс при выключении

82 – Формирование импульса

ON-OFF  – Функция вкл. и выкл.

24...240 B AC/DC

ETr4-69-a

031891

400 B 50/60 Гц

ETr4-69-W

031887

3

С разъемом для подключения

потенциометра, и двумя

перекидными контактами

А2 и X1 соединены и B1 не

подключен

11 – Задержка на включение

21 – Импульс при включении

42 – Генератор импульсов

81 – Импульс с задержкой

при включении

ON-OFF  – Функция вкл. и выкл.

А2 и X1 соединены и B1

подключен

12 – Задержка на выключение

16 – Задержка на включение

и выключение

22 – Импульс при выключении

82 – Формирование импульса

ON-OFF  – Функция вкл. и выкл

24...240 В AC/DC

ETr4-70-a

031888

Аксессуары

Описание

Для использования с

Наименование

Артикул

Пломбируемая крышка предназначена для приборов

шириной 22,5 мм

EMR4…-1-…

Emr4-PH22

221795

Пломбируемая крышка предназначена для приборов

шириной 45 мм

EMR4…-2-…

Emr4-PH45

221794

Адаптер для монтажа приборов на монтажную плату

ETS4-VS3, ETR4, EMT6

CS-TE

095853

Потенциометр, IP66, 10 кОм, максимальная мощность 0,5 Вт,

титановое лицевое кольцо

DILET, ETR4

m22-r10K

229491

Потенциометр, IP66, 10 кОм, максимальная мощность 0,5 Вт,

черное лицевое кольцо

m22S-r10K

232233

Оборудование для промышленной автоматизации

Программируемый логический контроллер — важная составляющая

решений, связанных с автоматизацией производственных процессов. ПЛК

используются в системах сбора, хранения, обработки и преобразования

информации, а также выработки команд управления. Панели оператора

предназначены для отображения и внесений изменений в контролируемые

процессы автоматизированного управления системами. Такие устройства

способны в несколько раз повысить эффективность работы за счет

упрощения программирования и при этом обеспечивают визуализацию

и контроль над работой обслуживаемых систем. Интеллектуальные реле

EasyE4 являются отличным решением для систем автоматизации любого

типа.

Панели оператора

120

Промышленные ПЛК

123

Программируемое реле EasyE4

124

Блоки питания

128



7

Вернуться к оглавлению

www.eaton.ru/automation
