VEGAPULS 65 Радарный датчик для непрерывного измерения уровня жидкостей. Руководство по эксплуатации (2016 год) - часть 3





6 Начальная установка с помощью модуля индикации и настройки

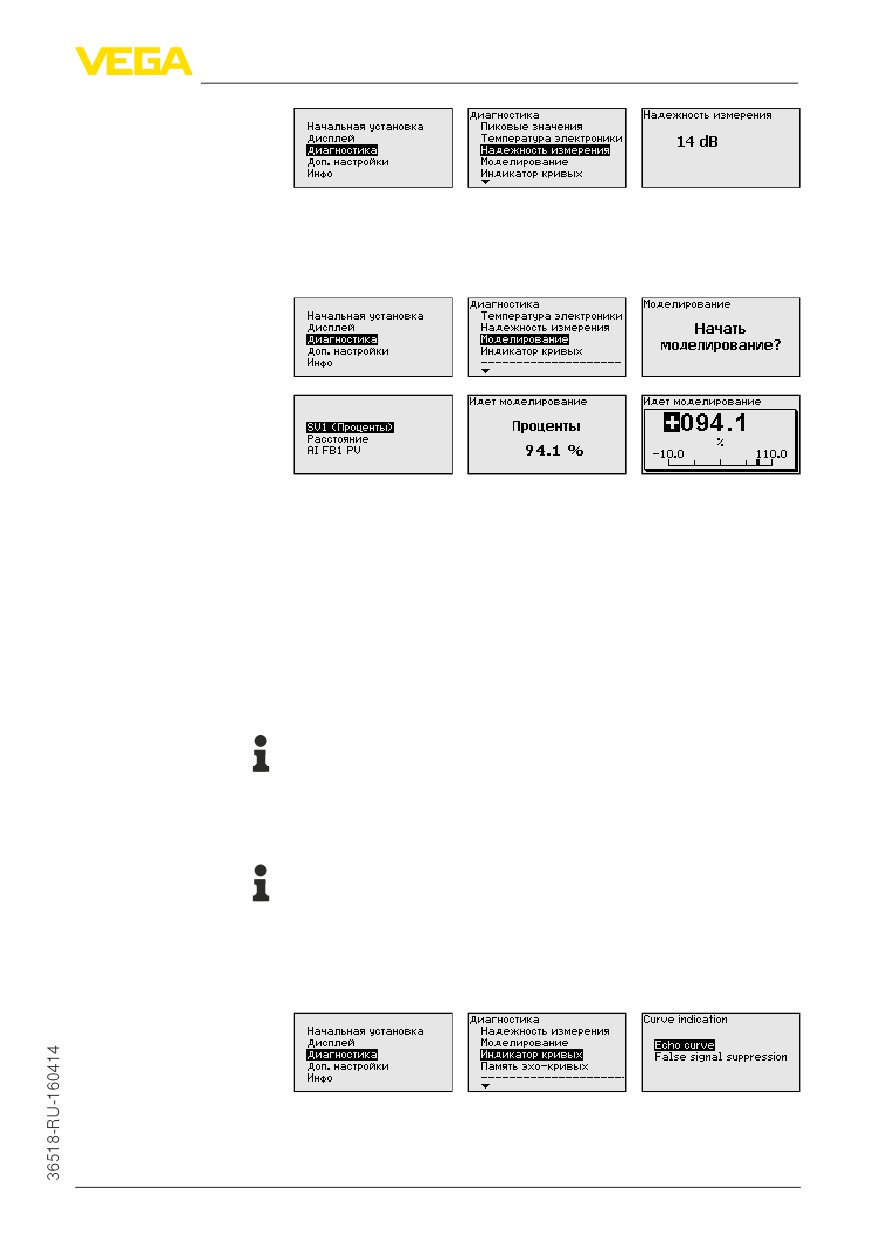

Диагностика - Модели- Данное меню позволяет моделировать измеренные значения
рование
через сигнальный выход, с помощью чего проверяется канал
передачи сигнала через соединитель сегментов до входной
карты системы управления.
Для запуска моделирования:
1. Нажать [OK]
2. Клавишей [->] выбрать желаемую величину моделирования
и подтвердить нажатием [OK]
3. Клавишей [OK] запускается режим моделирования, сначала
индицируется текущее измеренное значение в %
4. Клавишей [OK] запустить режим редактирования
5. С помощью [+] и [->] установить желаемое цифровое
значение
6. Нажать [OK]
Примечание:
В режиме моделирования моделированное значение выдается
как сигнал Profibus-PA.
Для остановки моделирования:
Нажать [ESC]
Информация:
Моделирование останавливается автоматически через 10 минут
после последнего нажатия клавиши.

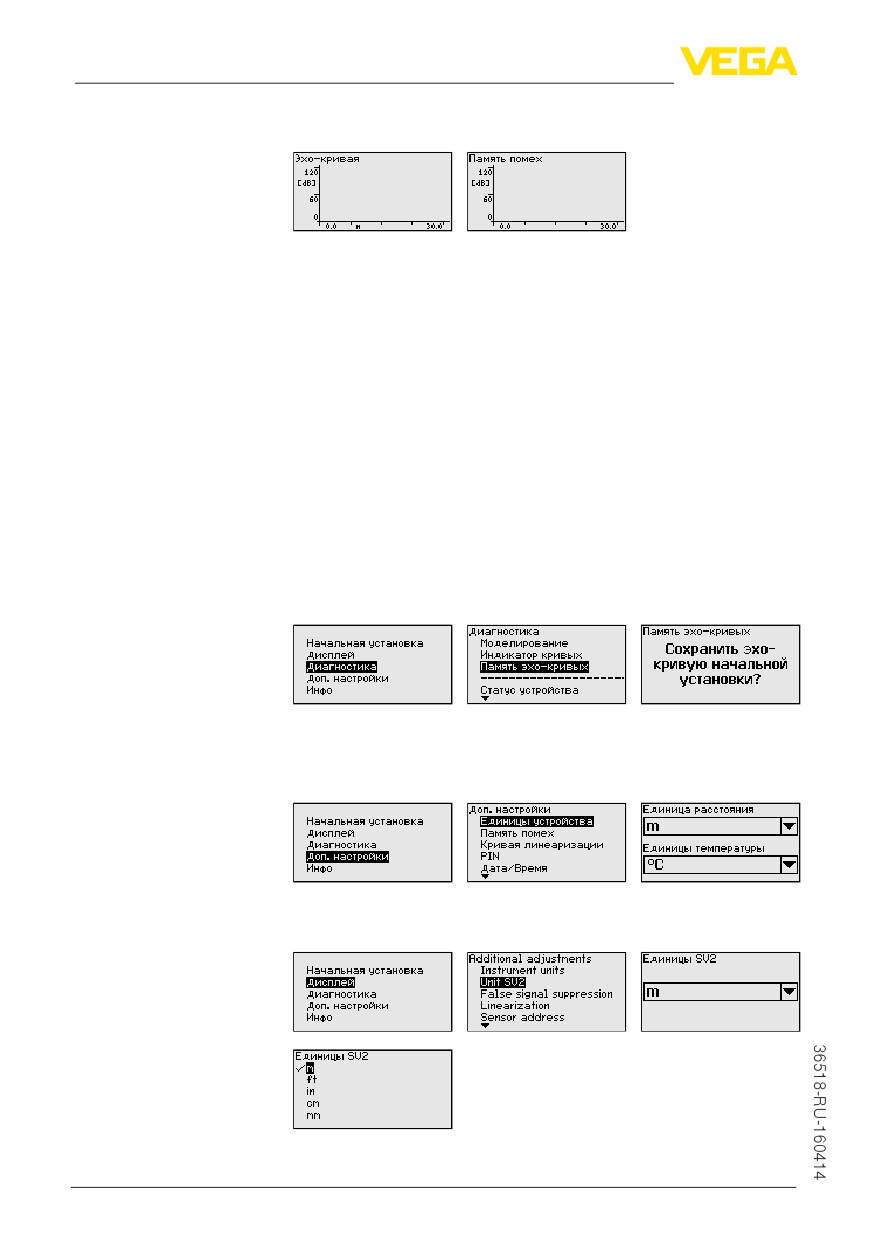

Диагностика - Индика-
"Эхо-кривая" показывает уровень эхосигналов в dB в пределах
ция кривых
диапазона измерения. Уровень сигнала позволяет оценить
качество измерения.
"Память помех" показывает сохраненные ложные эхосигналы
(см. меню "Доп. настройки") пустой емкости с уровнем сигнала в
"dB" в пределах диапазона измерения.
43
6 Начальная установка с помощью модуля индикации и настройки
Сравнение эхо-кривой и памяти помех дает возможность
оценить надежность измерения.
Выбранная кривая будет обновлена. Клавишей [OK]
открывается подменю с функцией изменения масштаба
изображения:
"X-Zoom": функция увеличения для измеренного расстояния
"Y-Zoom": 1-, 2-, 5- и 10-кратное увеличение сигнала в "dB"
"Unzoom": возврат к изображению в пределах номинального
диапазона измерения с однократным увеличением
Диагностика - Память
Функция "Память эхо-кривых" позволяет сохранить эхо-кривую
эхо-кривых
на момент начальной установки. Обычно это рекомендуется,
а для использования функций последующего управления
состоянием оборудования требуется обязательно. Сохранение
должно выполняться, по возможности, при самом малом уровне.
На ПК с ПО PACTware эхо-кривая может быть показана с
высоким разрешением и использована для анализа изменений
сигнала с течением времени эксплуатации. Дополнительно
может быть показана эхо-кривая начальной установки для ее
сравнения с текущей эхо-кривой.
Доп. настройки
Доп. настройки - Едини- Через это меню выбирается измеряемая величина системы и
цы устройства
единицы температуры.
Доп. настройки - Едини- В этом меню определяются единицы для Secondary Values 2
цы SV2
(SV2):
44
6 Начальная установка с помощью модуля индикации и настройки

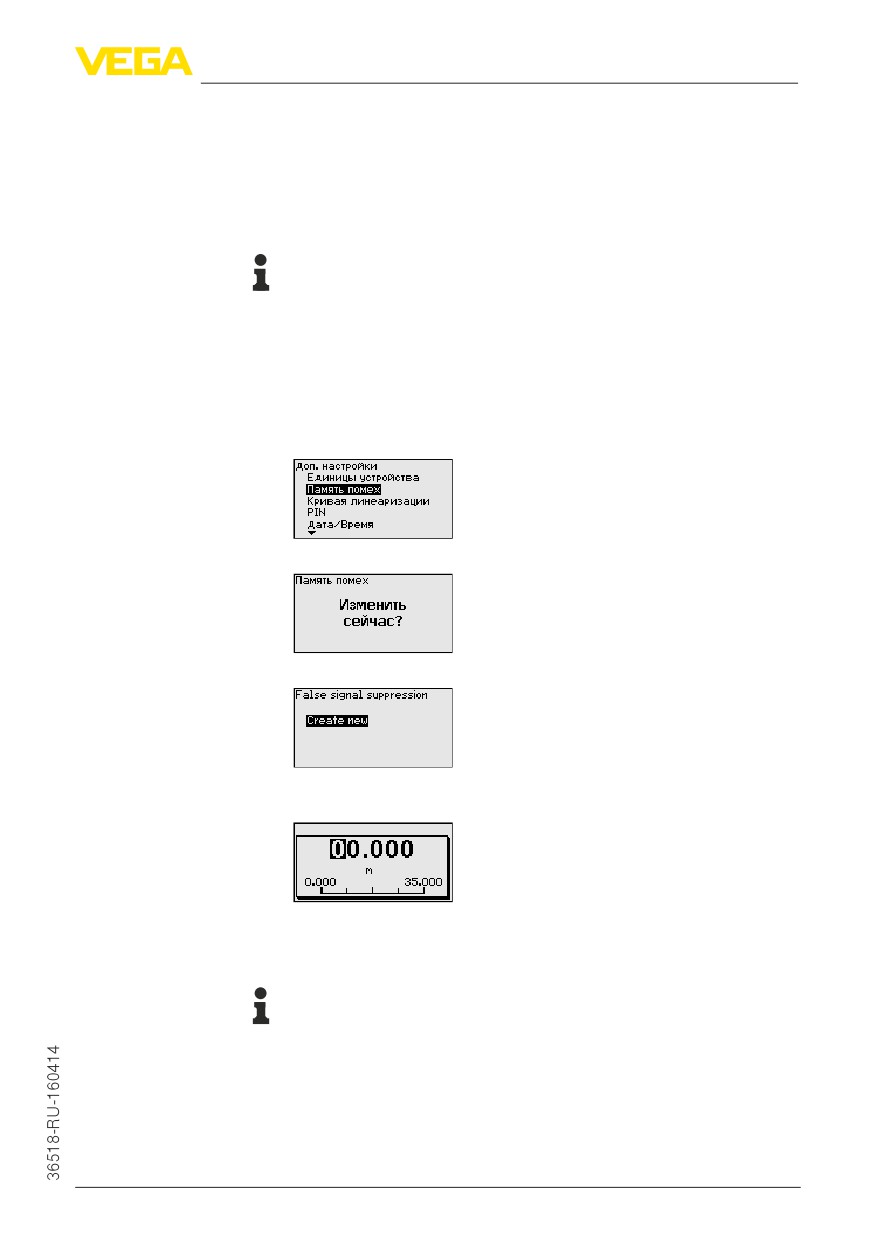

Доп. настройки - Память Следующие условия вызывают ложные отраженные сигналы и
помех
могут повлиять на измерение:
Высокие патрубки
Конструкции в емкости, например распорки
Мешалки
Налипание продукта или сварные швы на стенках емкости
Примечание:
Создание памяти помех позволяет определить, выделить и
сохранить ложные отраженные сигналы и далее исключать их
при обработке отраженного сигнала от уровня.
Создавать память помех нужно при малом уровне, чтобы были
зарегистрированы все имеющиеся сигналы помех.
Выполнить следующее:
1. Клавишей [->] выбрать пункт меню "Память помех" и
подтвердить нажатием [OK].
2. Снова подтвердить нажатием [OK].
3. Снова подтвердить нажатием [OK].
4. Снова подтвердить нажатием [OK] и ввести фактическое
расстояние от датчика до поверхности продукта.
5. Теперь после нажатия [OK] все имеющиеся на этом
расстоянии ложные отраженные сигналы будут
зарегистрированы и сохранены в датчике.
Примечание:
Проверьте расстояние до поверхности продукта. Если ввести
неправильное (слишком большое) значение, актуальный
уровень сохранится в памяти как помеха и на указанном
расстоянии уровень определяться более не будет.

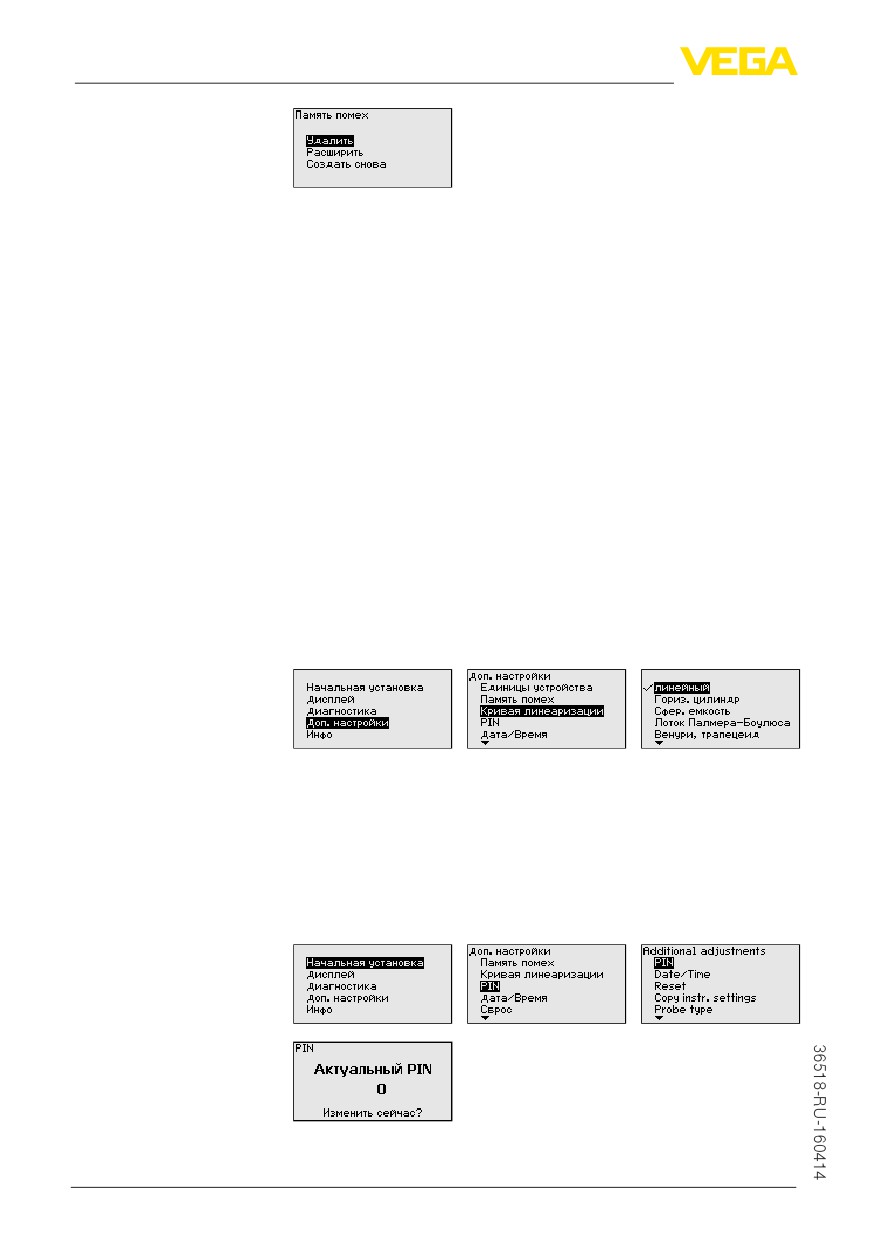

Если в датчике уже создана память помех, то при выборе меню
"Память помех" появляется следующее окно:
45
6 Начальная установка с помощью модуля индикации и настройки
"Удалить": Удаление всей уже созданной памяти помех. Это
имеет смысл, если уже существующая память помех более не
соответствует условиям измерения в емкости.
"Расширить": Можно расширить уже созданную память помех.
Это имеет смысл, если память помех была создана при слишком
высоком уровне и могли быть сохранены не все ложные
эхосигналы. При выборе опции "Расширить" будет показано
расстояние до поверхности продукта для уже созданной памяти
помех. Теперь можно изменить это значение и расширить память
помех до этого диапазона.
Доп. настройки - Кривая
Линеаризация необходима в том случае, когда требуется
линеаризации
индикация или вывод измеренных значений в единицах объема,
а объем емкости изменяется нелинейно по отношению к
уровню ее заполнения, например когда емкость горизонтальная
цилиндрическая или сферическая. Для таких типов емкостей
заданы кривые линеаризации, представляющие отношение
между уровнем заполнения в процентах и объемом емкости.
При активировании соответствующей кривой линеаризации на
дисплей выводятся правильные процентные значения объема.
Для индикации объема не в процентах, а, например, в литрах
или килограммах, можно дополнительно в меню "Дисплей"
задать пересчет.
После ввода необходимых параметров сохранить установку и
с помощью клавиш [ESC] и [->] перейти к следующему пункту
меню.
Доп. настройки - PIN
Заданием 4-значного PIN данные датчика защищаются от
несанкционированного доступа или случайного изменения. В
этом пункте меню PIN отображается и может быть изменен.
Однако этот пункт меню доступен, только если настройка была
деблокирована в меню "Начальная установка".
PIN в состоянии при поставке: "0000".
46
6 Начальная установка с помощью модуля индикации и настройки

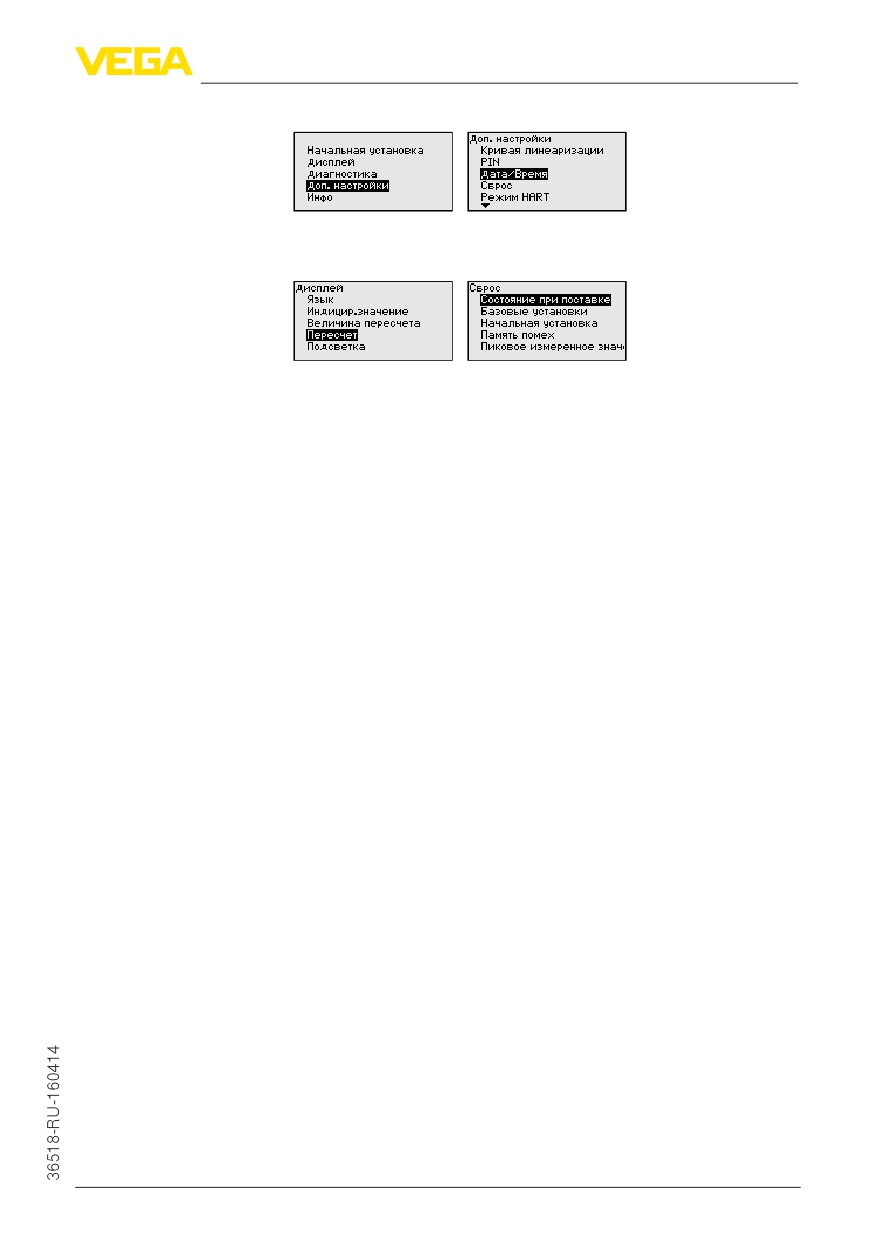

Доп. настройки - Дата/ В данном меню устанавливаются внутренние часы датчика.
Время
Доп. настройки - Сброс Сбрасываются значения всех установок за исключением
следующих: PIN, язык, подсветка, SIL и режим HART.
Имеются следующие функции сброса:
Состояние при поставке: Восстановление исходных
установок параметров при поставке с завода, включая
выполненные по заказу установки. Созданная память помех,
программируемая пользователем кривая линеаризации,
память измеренных значений, память эхо-кривых, а также
память событий будут удалены.
Базовые установки: Сброс установок параметров, включая
специальные параметры, до значений по умолчанию.
Созданная память помех, программируемая пользователем
кривая линеаризации, память измеренных значений, память
эхо-кривых, а также память событий будут удалены.
Начальная установка: Сброс установок параметров в меню
начальной установки до значений по умолчанию. Установки
на основе спецификации заказа остаются без изменений,
но не принимаются в актуальные параметры. Созданная
память помех, программируемая пользователем кривая
линеаризации, память измеренных значений, память эхо-
кривых, а также память событий остаются без изменений.
Линеаризация устанавливается на значение "линейный".
Память помех: Удаление созданной памяти помех.
Заводская память помех остается активной.
Пик. измер. значение: Сброс минимального и
максимального измеренных значений расстояния до
текущего значения.
С помощью [->] выбрать желаемую функцию сброса и
подтвердить нажатием [OK].
В следующей таблице показаны значения по умолчанию для
VEGAPULS 65:
47
6 Начальная установка с помощью модуля индикации и настройки
Группа меню
Пункт меню
Значение по умолчанию
Начальная уста-
Имя места изме-
Датчик
новка
рения
Среда
Жидкость/Водный раствор
Сыпучий продукт/Щебень, гравий
Применение
Резервуар
Силос
Форма емкости
Дно емкости - в форме чаши
Крыша емкости - В форме чаши
Высота емкости/
Рекомендуемый диапазон изме-
Диапазон изме-
рения, см. "Технические данные" в
рения
Приложении
Установка Min
Рекомендуемый диапазон изме-
рения, см. "Технические данные" в
Приложении
Демпфирование
0,0 s
Дисплей
Язык
Как в заказе
Индицируемое
Расстояние
значение
Единицы дис-
m(d)
плея
Пересчет
0,00 %, 0 l
100,00 %, 100 l
Подсветка
Включено
Доп. настройки
Единица рассто-
m
яния
Единицы темпе-
°C
ратуры
Единица SV2
m
Длина зонда
Длина трубы при поставке с завода
Кривая линеари-
Линейная
зации

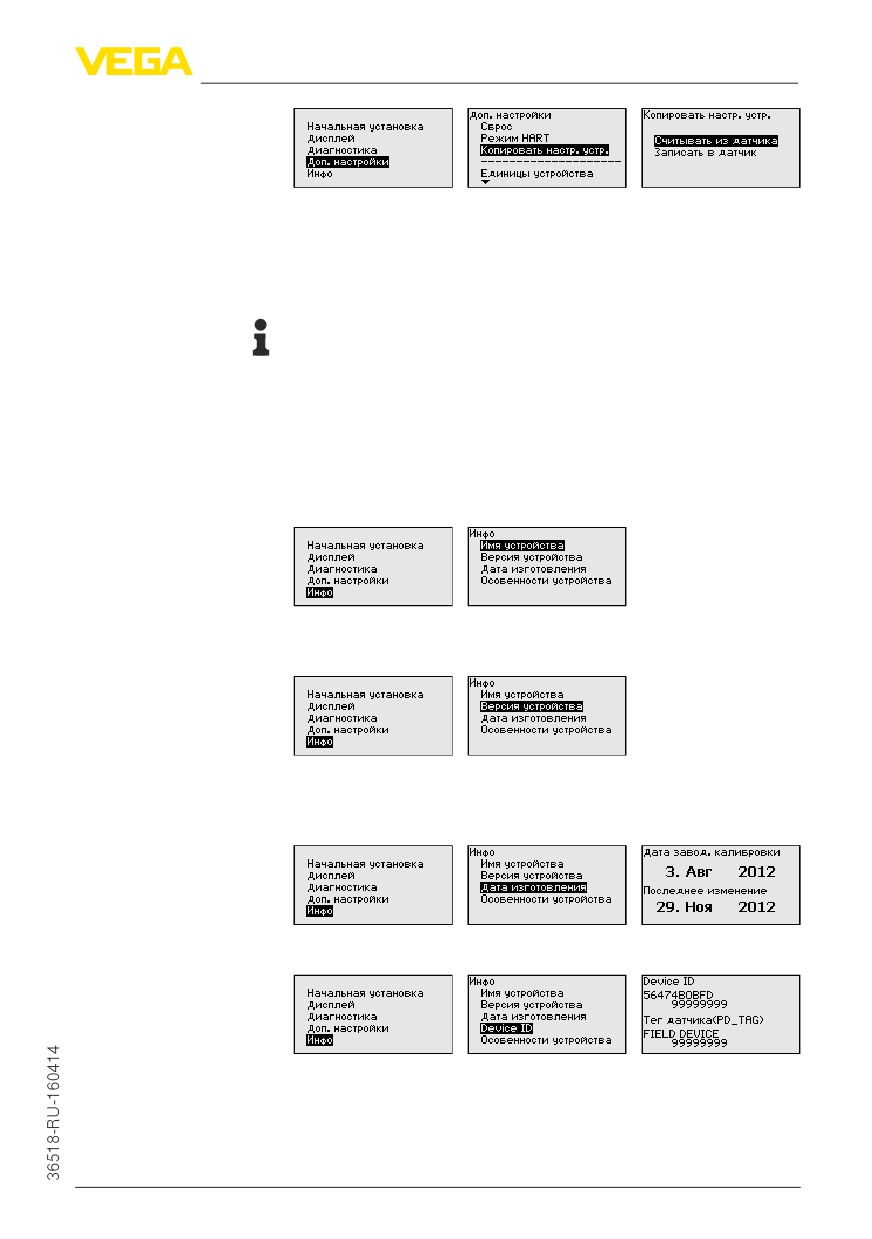

Доп. настройки - Ко-
Данная функция позволяет копировать установки устройства.
пировать установки
Имеются следующие функции копирования:
устройства
Сохранение данных из датчика в модуль индикации и
настройки
Сохранение данных из модуля индикации и настройки в
датчик
В модуле индикации и настройки сохраняются следующие
данные и установки:
Все данные меню "Начальная установка" и "Дисплей"
В меню "Доп. настройки" данные пунктов "Единица
расстояния, единица температуры и линеаризация"
Значения созданной пользователем кривой линеаризации
48
6 Начальная установка с помощью модуля индикации и настройки
Скопированные данные сохраняются в памяти EEPROM в
модуле индикации и настройки, в том числе при отключении
питания, и могут быть записаны из модуля в другие датчики или
перенесены в новый датчик в случае замены.
Вид и объем копируемых данных зависит от типа датчика.
Примечание:
Перед сохранением данных в датчик выполняется проверка
соответствия данных типу датчика. Если данные не
соответствуют, выдается сообщение об ошибке и функция
копирования блокируется. При записи данных в датчик
отображается тип устройства, которому соответствуют
копируемые данные, а также имеющийся у датчика тег.

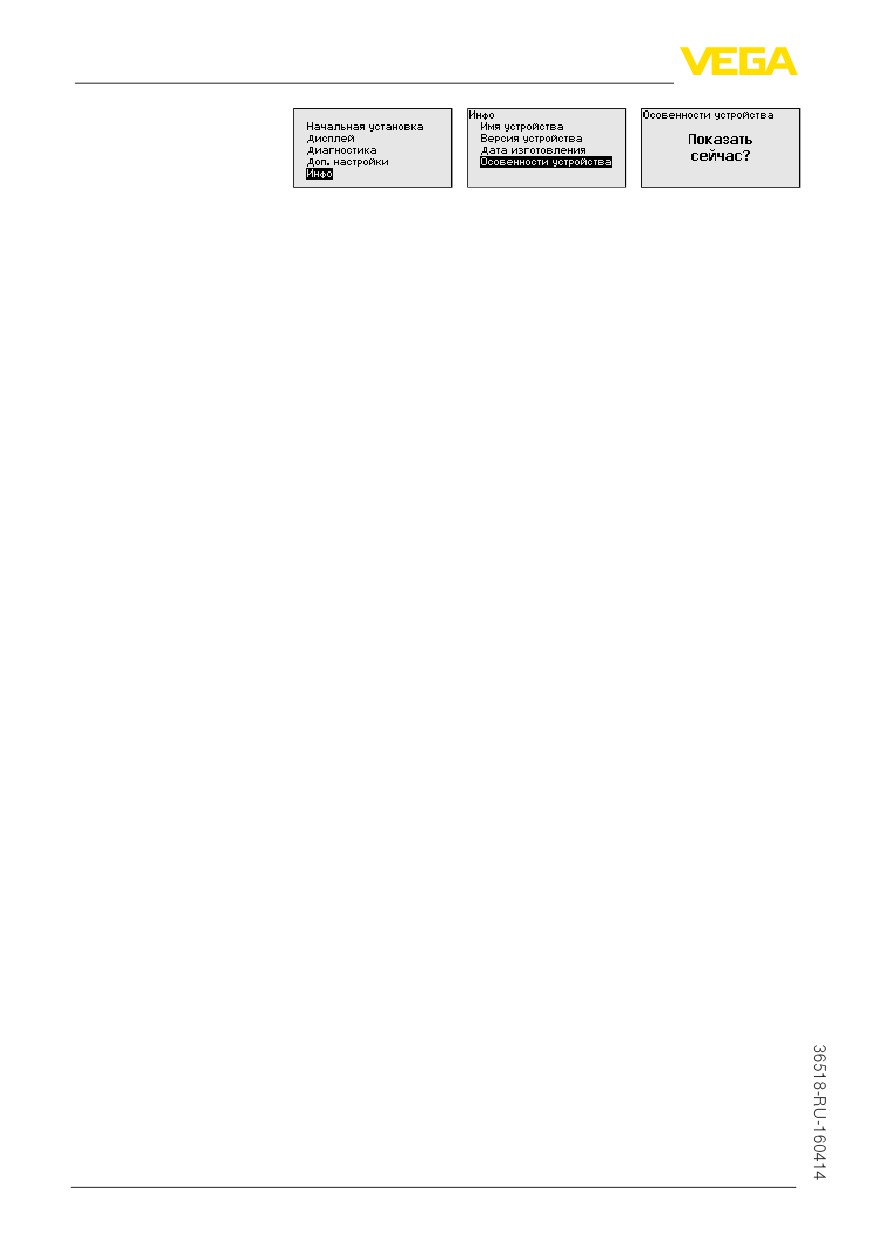

Инфо - Имя устройства Через это меню индицируется имя и серийный номер
устройства:
Инфо - Версия устрой- В этом меню индицируется аппаратная и программная версия
ства
датчика.
Инфо - Дата калибровки В этом меню индицируется дата заводской калибровки датчика,
а также дата последнего изменения параметров датчика через
модуль индикации и настройки или через ПК.
Info - Device ID
В этом меню отображается FF Device ID устройства:
Особенности устрой-
В этом меню индицируются особенности датчика: вид
ства
взрывозащиты, присоединение, уплотнение, диапазон
измерения, электроника, корпус и др.
49
6 Начальная установка с помощью модуля индикации и настройки
6.5
Сохранение данных параметрирования
Сохранение на бумаге
Для сервисных целей рекомендуется записать данные
установки, например, в этом руководстве по эксплуатации, а
также сохранить их в архиве.
Сохранение в модуле
При наличии модуля индикации и настройки, данные установок
индикации и настройки
устройства можно считывать из датчика и сохранять их в
модуле, Порядок описан в меню "Доп. настройки", пункт
меню "Копировать данные датчика". Данные долговременно
сохраняются в модуле, в том числе при отсутствии питания
датчика.
В модуле индикации и настройки сохраняются следующие
данные и установки:
Все данные меню "Начальная установка" и "Дисплей"
В меню "Доп. настройки" данные пунктов "Единицы датчика,
единицы температуры и линеаризация"
Значения созданной пользователем кривой линеаризации
Функцию копирования данных можно также использовать для
переноса установок одного устройства на другое устройство
того же типа. В случае замены датчика, модуль индикации и
настройки с сохраненными в нем данными устанавливается
на новом датчике и данные записываются в новый датчик из
модуля также через пункт меню "Копировать данные датчика".
50
7 Начальная установка с помощью PACTware
7
Начальная установка с помощью
PACTware
7.1
Подключение ПК
Через интерфейсный
адаптер прямо к дат-
чику
2
1
3

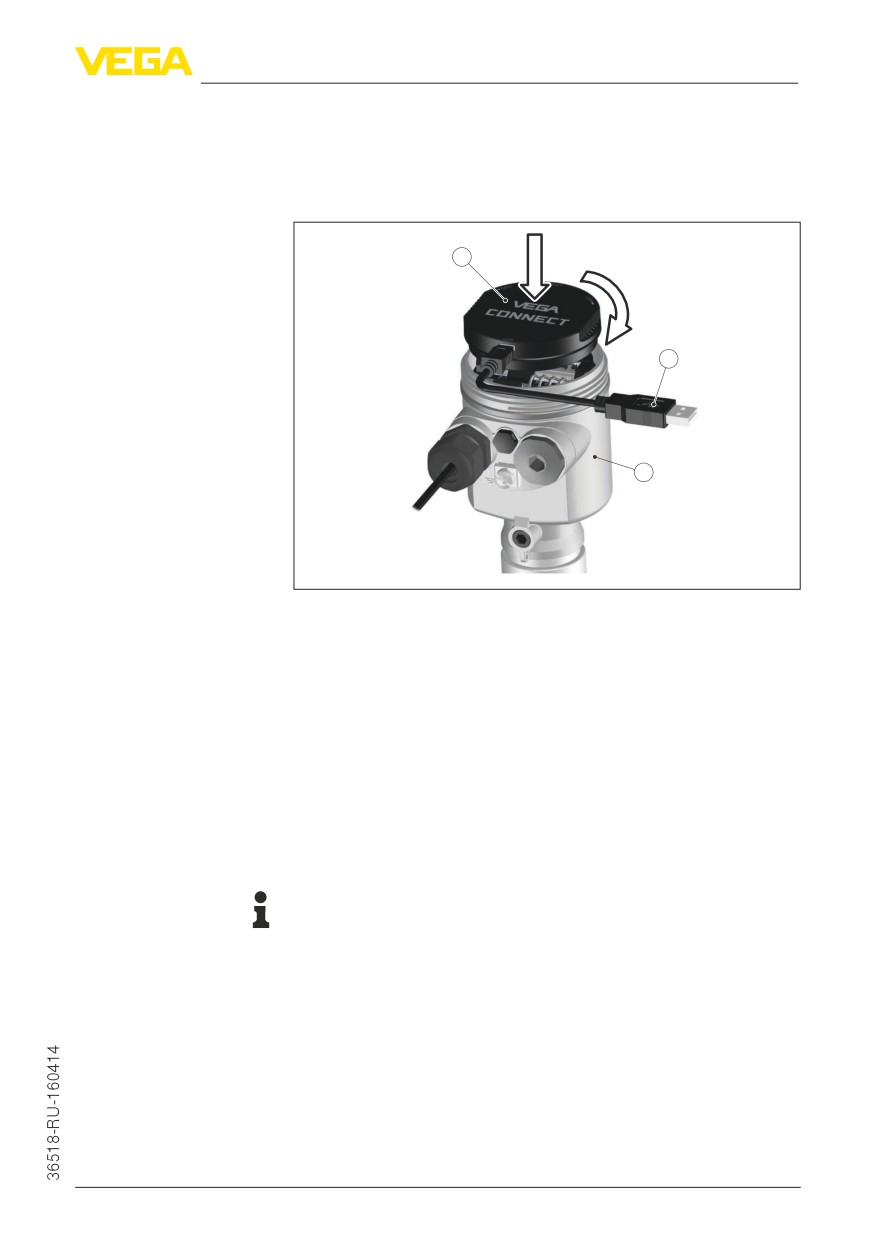

Рис. 27: Подключение ПК через интерфейсный адаптер прямо к датчику
1
Кабель USB к ПК
2
Интерфейсный адаптер VEGACONNECT
3
Датчик
7.2
Параметрирование
Условия
Параметрирование устройства может выполняться с помощью
персонального компьютера с программным обеспечением для
настройки PACTware с интегрированными в него драйверами
устройства (DTM) по стандарту FDT. В состав Коллекции DTM
вместе со всеми имеющимися DTM включается текущая версия
PACTware. Драйверы DTM могут интегрироваться и в другие
программные оболочки, соответствующие стандарту FDT.
Примечание:
Для обеспечения поддержки всех функций устройства
необходимо использовать последнюю версию Коллекции DTM.
Однако следует учитывать, что не все описанные функции
могут быть доступны в случае старой версии программного
обеспечения самого устройства. Новую версию программного
обеспечения устройства можно загрузить с нашей домашней
страницы в Интернете. Описание процедуры обновления ПО
устройства также доступно через Интернет.
Параметрирование с помощью "Коллекции DTM/PACTware"
описано в соответствующем руководстве, которое поставляется
вместе с Коллекцией DTM, а также может быть загружено
51
7 Начальная установка с помощью PACTware
с нашей домашней страницы. Подробную информацию см. в
онлайновой справке PACTware и DTM.

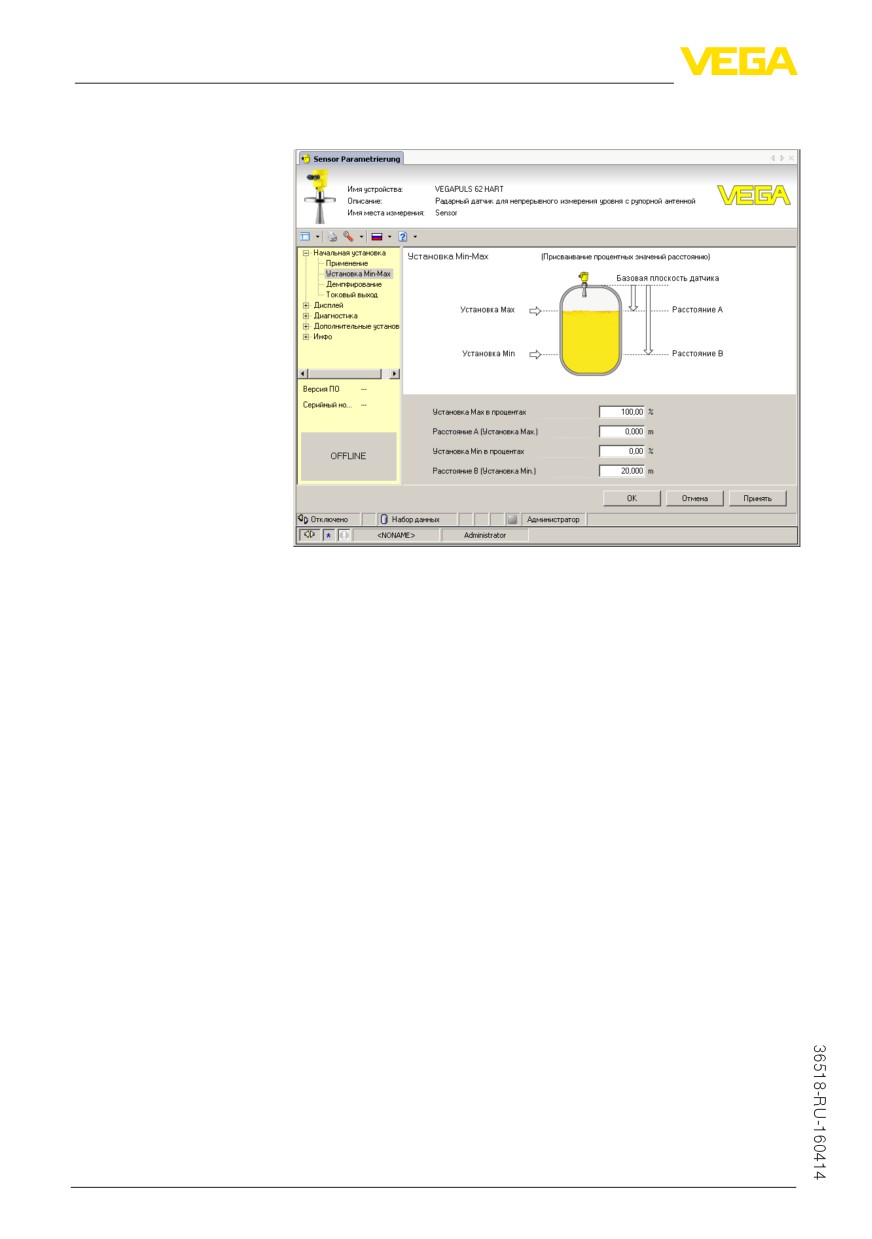

Рис. 28: Вид DTM (пример)
Стандартная версия/
Все DTM устройств поставляются в двух версиях: бесплатной
Полная версия
стандартной и платной полной версии. В стандартной версии
имеются все функции для полной начальной установки,
помощник создания проектов, функции сохранения/печати
проектов, функции импорта/экспорта.
Полная версия имеет расширенные возможности печати
проектов и функцию сохранения измеренных значений и
эхо-кривых. В полную версию также включена программа
расчета резервуара и мультивьюер для индикации и анализа
сохраненных измеренных значений и эхо-кривых.
Стандартную версию можно загрузить с
www.vega.com/downloads и "Software". Полную версию можно
получить на CD через наше представительство в вашем регионе.
7.3
Сохранение данных параметрирования
Рекомендуется задокументировать и сохранить данные
параметрирования через PACTware для дальнейшего
использования и сервисных целей.
52
8 Начальная установка с помощью других систем
8
Начальная установка с помощью
других систем
8.1
Настроечные программы DD
Для устройства имеются описания устройств в виде Enhanced
Device Description (EDD) для настроечных программ DD,
например AMS™ и PDM.
Эти файлы можно загрузить с www.vega.com/downloads и
"Software".
8.2
Field Communicator 375, 475
Для устройства имеются описания устройства в виде EDD
для параметрирования с помощью коммуникатора Field
Communicator 375 или 475.
Для интеграции EDD в Field Communicator 375 или 475 требуется
программное обеспечение "Easy Upgrade Utility", получаемое
от производителя. Это ПО обновляется через Интернет, и
новые EDD после их выпуска автоматически принимаются
изготовителем в каталог устройств этого ПО, после чего их
можно перенести на Field Communicator.
53
9 Диагностика, управление запасами и сервис
9
Диагностика, управление запасами и
сервис
9.1
Обслуживание
При использовании по назначению и нормальной эксплуатации
обслуживание не требуется.
9.2
Память измеренных значений и память
событий
Устройство имеет несколько памятей, используемых для
диагностических целей. Данные сохраняются в памяти, в том
числе при отключении питания.
Память измеренных
В датчике в кольцевом буфере могут сохраняться до 100000
значений
измеренных значений. Каждая запись содержит измеренное
значение с отметкой даты/времени. Могут сохраняться
значения:
Расстояние
Высота заполнения
Процентное значение
Lin.-проценты
В пересчете
Значение тока
Надежность измерения
Температура электроники
Память измеренных значений в состоянии при поставке активна
и каждые 3 минуты сохраняет значения расстояния, надежности
измерения и температуры электроники.
Желаемые значения и условия записи задаются посредством
ПК с PACTware/DTM или системы управления с EDD. Этим путем
выполняется отбор или также сброс данных.
Память событий
В датчике в нестираемой памяти автоматически сохраняется
до 500 событий с отметкой времени. Каждая запись содержит
дату/время, тип события, описание события и значение. Типы
событий:
Изменение параметра
Временные точки включения и выключения
Сообщения о статусе (по NE 107)
Сообщения об ошибках (по NE 107)
Отбор данных осуществляется через ПК с PACTware/DTM или
систему управления с EDD.
Память эхо-кривых
Эхо-кривые сохраняются с отметкой даты и времени и с
соответствующими эхо-данными. Память разделена на две зоны:
Эхо-кривая начальной установки: эта эхо-кривая является
записью исходных условий измерения при начальной установке
устройства, что позволяет обнаруживать изменения условий
54
9 Диагностика, управление запасами и сервис
измерения или налипания, возникшие в течение времени
эксплуатации. Средства, с помощью которых можно сохранить
эхо-кривую начальной установки:
ПК с PACTware/DTM
Система управления с EDD
Модуль индикации и настройки
Последующие эхо-кривые: в этой зоне памяти в датчике
в кольцевом буфере может сохраняться до 10 эхо-кривых.
Средства, с помощью которых можно сохранить последующие
эхо-кривые:
ПК с PACTware/DTM
Система управления с EDD
9.3
Функция управления активами (Asset
Management)
Устройство имеет функцию самоконтроля и диагностики по
NE 107 и VDI/VDE 2650. Подробные сообщения об ошибках,
соответствующие приведенным в следующей таблице
сообщениям о статусе, отображаются в меню "Диагностика" на
модуле индикации и настройки, в PACTware/DTM и EDD.
Сообщения о статусе
Сообщения о статусе подразделяются по следующим
категориям:
Отказ
Функциональный контроль
Вне спецификации
Требуется обслуживание
и обозначаются соответствующими пиктограммами:
1
2
3
4

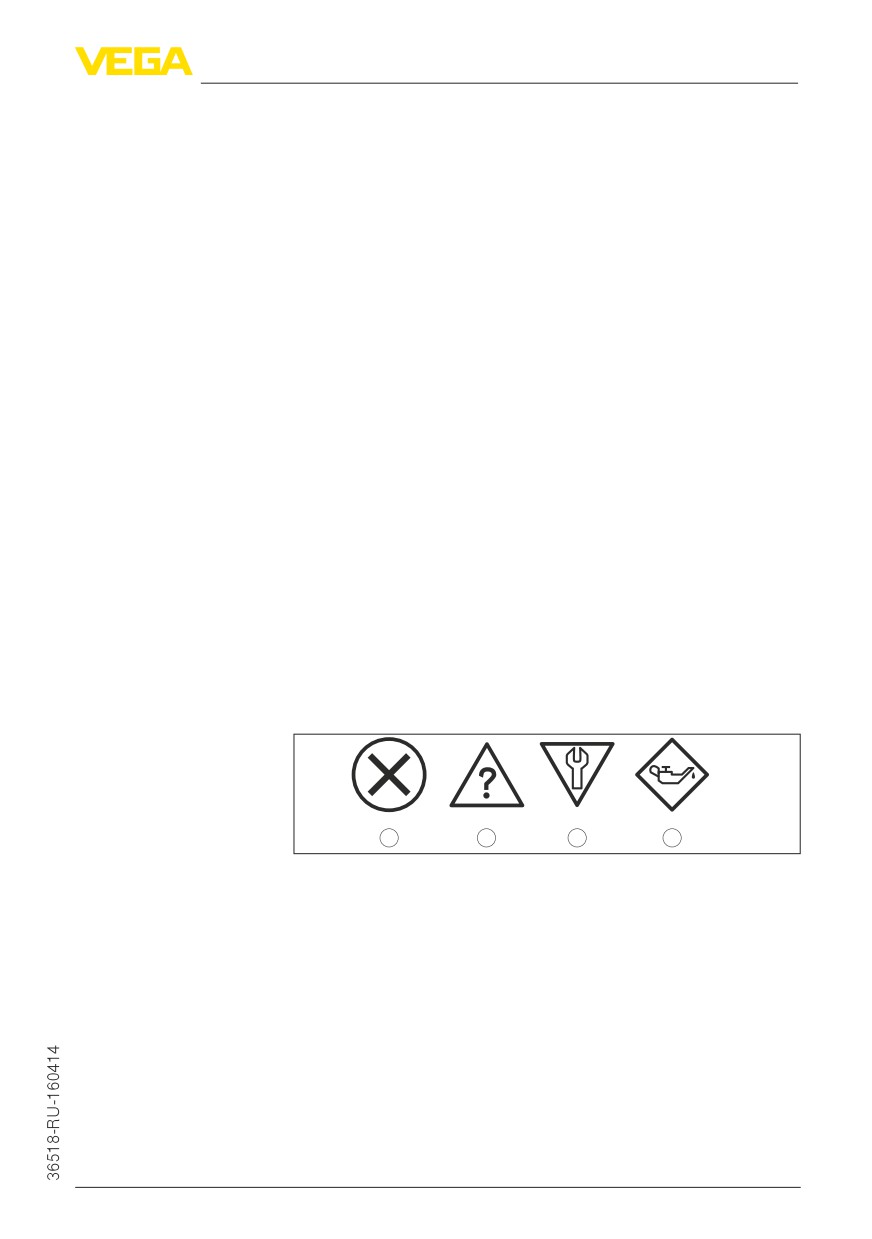

Рис. 29: Пиктограммы сообщений о статусе
1
Отказ (Failure) - красный
2
Вне спецификации (Out of specification) - желтый
3
Функциональный контроль (Function check) - оранжевый
4
Требуется обслуживание (Maintenance) - синий
Отказ (Failure): Обнаружено нарушение функции, устройство
выдает сообщение о неисправности.
Это сообщение о статусе всегда активно, деактивирование
пользователем невозможно.
Функциональный контроль (Function check): На
устройстве выполняется какая-либо функция, измеренное
значение временно недействительное (например во время
моделирования).
55
9 Диагностика, управление запасами и сервис
Данное сообщение о статусе по умолчанию неактивно.
Пользователь может активировать его через PACTware/DTM или
EDD.
Вне спецификации (Out of specification): Измеренное
значение ненадежное, так как превышена спецификация
устройства (например температура электроники).
Данное сообщение о статусе по умолчанию неактивно.
Пользователь может активировать его через PACTware/DTM или
EDD.
Требуется обслуживание (Maintenance): Функция устройства
ограничена из-за внешних воздействий. Есть влияние на
измеренное значение, но измеренное значение действительное.
Для предупреждения отказа в ближайшее время (например из-
за налипаний), необходимо запланировать обслуживание.
Данное сообщение о статусе по умолчанию неактивно.
Пользователь может активировать его через PACTware/DTM или
EDD.
Failure (Отказ)
В следующей таблице даны коды и текстовые сообщения о
статусе "Failure", а также возможные причины и меры по их
устранению.
Код
Причина
Устранение
DevSpec
Текстовое сообщение
Diagnosis Bits
F013
--
Датчик не обнару-
--
Проверить и испра-
Bit 0
живает отраженного
вить монтаж и/или
Отсутствует измеренное
значение
сигнала во время
параметрирование
работы
--
Очистить или заме-
--
Загрязнение или
нить рабочую часть
повреждение антен-
или антенну
ной системы
F017
--
Установка вне преде-
--
Изменить установку
Bit 1
лов спецификации
в соответствии с пре-
Диапазон установки
дельными значениями
слишком малый
(разность между Min. и
Max. ≥ 10 мм)
F025
--
Опорные точки воз-
--
Проверить таблицу
Bit 2
Ошибка в таблице лине-
растают не в непре-
линеаризации
рывной последова-
--
Таблицу удалить/
аризации
тельности, например,
создать снова
из-за нелогичной пары
значений
F036
--
Неудачное или прер-
--
Повторить обновле-
Bit 3
Отсутствует исполни-
ванное обновление ПО
ние ПО
мое ПО
--
Проверить исполнение
электроники
--
Заменить электронику
-–
Отправить устройство
на ремонт
F040
--
Аппаратная неисправ-
--
Заменить электронику
Bit 4
Ошибка в электронике
ность
--
Отправить устройство
на ремонт
56
9 Диагностика, управление запасами и сервис
Код
Причина
Устранение
DevSpec
Текстовое сообщение
Diagnosis Bits
F080
-- Общая ошибка ПО
-- Кратковременно
Bit 5
отключить рабочее
напряжение
F105
--
Устройство находится
--
Подождать до завер-
Bit 6
в пусковой фазе, и
шения пусковой фазы
Идет поиск измеренного
значения
измеренное значение
--
Длительность, в зави-
пока не может быть
симости от исполнения
обнаружено
и параметрирования,
составляет до 3 мин.
F113
--
Ошибка во внутренней
--
Кратковременно
Bit 12
связи устройства
отключить рабочее
Ошибка связи
напряжение
--
Отправить устройство
на ремонт
F125
--
Температура электро-
--
Проверить темпера-
Bit 7
ники не в пределах
туру окружающей
Недопустимая темпера-
тура электроники
спецификации
среды
--
Изолировать электро-
нику
--
Применить устройство
с более высоким тем-
пературным диапа-
зоном
F260
--
Ошибка в выпол-
--
Заменить электронику
Bit 8
Ошибка в калибровке
ненной на заводе
-–
Отправить устройство
калибровке
на ремонт
-–
Ошибка в EEPROM
F261
--
Ошибка при начальной
--
Повторить начальную
Bit 9
установке
установку
Ошибка в конфигурации
--
Ошибки в памяти
-–
Повторить сброс
помех
--
Ошибка при выполне-
нии сброса
F264
--
Установка лежит не
--
Проверить и испра-
Bit 10
в пределах высоты
вить монтаж и/или
Ошибка монтажа/на-
емкости/диапазона
параметрирование
чальной установки
измерения
--
Применить устройство
--
Максимальный изме-
с большим измери-
рительный диапазон
тельным диапазоном
прибора недостаточ-
ный
F265
--
Датчик более не
--
Проверить рабочее
Bit 11
выполняет измерения
напряжение
Нарушение функции из-
мерения
--
Слишком низкое
--
Выполнить сброс
напряжение питания
--
Кратковременно
отключить рабочее
напряжение
Function check
В следующей таблице даны коды ошибок и текстовые
сообщения о статусе "Function check", а также возможные
причины и меры по их устранению.
57
9 Диагностика, управление запасами и сервис
Код
Причина
Устранение
DevSpec
Текстовое сооб-
Diagnosis Bits
щение
C700
--
Активно моде-
--
Завершить
Бит 19
лирование
моделирова-
Моделирование
ние
активно
--
Подождать до
автоматиче-
ского завер-
шения через
60 минут
Out of specification
В следующей таблице даны коды ошибок и текстовые
сообщения о статусе "Out of specification", а также возможные
причины и меры по их устранению.
Код
Причина
Устранение
DevSpec
Diagnosis Bits
Текстовое сооб-
щение
S600
--
Температура
--
Проверить
Бит 18
электроники
температуру
Недопустимая
не в пределах
окружающей
температура э-
спецификации
среды
лектроники
--
Изолировать
электронику
--
Применить
устройство с
более высоким
температур-
ным диапазо-
ном
S601
--
Опасность
--
Обеспечить,
Бит 20
переполнения
чтобы не
Переполнение
емкости
происходило
дальнейшего
заполнения
емкости
--
Проверить
уровень в
емкости
Maintenance
В следующей таблице даны коды ошибок и текстовые
сообщения о статусе "Maintenance", а также возможные причины
и меры по их устранению.
Код
Причина
Устранение
DevSpec
Diagnosis Bits
Текстовое сооб-
щение
M500
--
При сбросе
--
Повторить
Бит 13
до состояния
сброс
Ошибка при вос-
при поставке
--
Загрузить в
становлении
состояния при
данные не
датчик файл
поставке
были восста-
XML с дан-
новлены
ными датчика
58
9 Диагностика, управление запасами и сервис
Код
Причина
Устранение
DevSpec
Текстовое сооб-
Diagnosis Bits
щение
M501
--
Аппаратная
--
Заменить
Бит 14
ошибка
электронику
Ошибка в неак-
EEPROM
--
Отправить
тивной таблице
линеаризации
устройство на
ремонт
M502
--
Аппаратная
--
Заменить
Бит 15
ошибка
электронику
Ошибка в памя-
EEPROM
--
Отправить
ти диагностики
устройство на
ремонт
M503
--
Отношение
--
Проверить
Бит 16
сигнал-шум
условия
Слишком малая
слишком
монтажа и
надежность из-
малое для
процесса
мерения
надежного
--
Очистить
измерения
антенну
--
Изменить
направление
поляризации
--
Применить
устройство с
более высокой
чувствитель-
ностью
M504
--
Аппаратная
--
Проверить
Бит 17
неисправность
подключения
Ошибка в
интерфейсе у-
--
Заменить
стройства
электронику
--
Отправить
устройство на
ремонт
M505
--
Эхосигнал
--
Очистить
Бит 21
уровня более
антенну
Отсутствует эхо-
сигнал
не может быть
--
Приме-
обнаружен
нить более
подходящую
антенну/дат-
чик
--
Устранить
возможные
ложные эхо-
сигналы
--
Оптими-
зировать
положение и
ориентацию
датчика
59
9 Диагностика, управление запасами и сервис
9.4
Устранение неисправностей
Состояние при неис-
Лицо, эксплуатирующее устройство, должно принять
правностях
соответствующие меры для устранения возникших
неисправностей.
Порядок устранения
Первые меры:
неисправностей
Обработка сообщений об ошибках, например, на модуле
индикации и настройки
Проверка выходного сигнала
Обработка ошибок измерения
Разнообразные диагностические функции можно использовать
на ПК с ПО PACTware и соответствующим DTM. Во многих
случаях таким путем можно установить и устранить причины
неисправностей.
Действия после устра-
В зависимости от причины неисправности и принятых мер,
нения неисправностей
настройки, описанные в гл. "Пуск в эксплуатацию", нужно
выполнить снова либо проверить их достоверность и полноту.
24-часовая сервисная
Если указанные меры не дают результата, в экстренных
горячая линия
случаях звоните на сервисную горячую линию VEGA по тел.
+49 1805 858550.
Горячая линия работает круглосуточно семь дней в неделю.
Консультации по горячей линии даются на английском языке.
Консультации бесплатные (без учета платы за телефонный
звонок).
9.5
Замена блока электроники
Дефектный блок электроники может быть заменен самим
пользователем.
Для Ex-применений могут применяться только устройства
и блоки электроники с соответствующей маркировкой
взрывозащиты.
Запасной блок электроники можно заказать через
нашего регионального представителя. Блоки электроники
соответствуют датчику и различаются по выходу сигнала и
питанию.
В новый блок электроники необходимо загрузить заводские
установки датчика. Такие данные могут быть загружены:
на заводе
на месте самим пользователем
В обоих случаях требуется ввести серийный номер датчика.
Серийный номер обозначен на типовом шильдике устройства,
внутри корпуса или в накладной на устройство.
При загрузке на месте сначала необходимо скачать через
Интернет данные спецификации заказа датчика (см.
Руководство по эксплуатации Блок электроники).
60
9 Диагностика, управление запасами и сервис
Осторожно!
Все зависящие от применения настройки должны быть
выполнены снова. Поэтому после замены электроники
необходимо вновь выполнить начальную установку устройства.
Если после прежней начальной установки датчика данные
параметрирования были сохранены, то их можно перенести
в новый блок электроники. Тогда повторное выполнение
начальной установки не требуется.
9.6
Обновление ПО
Для обновления ПО устройства необходимо следующее:
Устройство
Питание
Интерфейсный адаптер VEGACONNECT
ПК с ПО PACTware
Файл с актуальным ПО устройства
Актуальное ПО устройства и описание процедуры можно найти
в разделе загрузок www.vega.com
Осторожно!
Разрешения на применение устройств могут быть связаны с
определенными версиями ПО. При обновлении ПО убедитесь,
что разрешение на применение остается действующим.
Подробную информацию см. в разделе загрузок на
www.vega.com.
9.7
Действия при необходимости ремонта
Формуляр для возврата устройства на ремонт и описание
процедуры можно найти в разделе загрузок www.vega.com
Заполнение такого формуляра позволит быстро и без
дополнительных запросов произвести ремонт.
При необходимости ремонта сделать следующее:
Распечатать и заполнить бланк для каждого прибора
Прибор очистить и упаковать для транспортировки
Заполненный формуляр и имеющиеся данные безопасности
прикрепить снаружи на упаковку
Адрес для обратной доставки можно узнать у нашего
представителя в вашем регионе. Наши региональные
представительства см. на нашей домашней странице
www.vega.com.
61
10 Демонтаж
10 Демонтаж
10.1 Порядок демонтажа
Внимание!
При наличии опасных рабочих условий (емкость или
трубопровод под давлением, высокая температура, агрессивный
или ядовитый продукт и т.п.), демонтаж следует выполнять с
соблюдением соответствующих норм техники безопасности.
Выполнить действия, описанные в п. "Монтаж" и "Подключение к
источнику питания", в обратном порядке.
10.2 Утилизация
Устройство состоит из перерабатываемых материалов.
Конструкция прибора позволяет легко отделить блок
электроники.
Утилизация в соответствии с установленными требованиями
исключает негативные последствия для человека и окружающей
среды и позволяет повторно использовать ценные материалы.
Материалы: см. п. "Технические данные"
При невозможности утилизировать устройство самостоятельно,
обращайтесь к изготовителю.
Директива WEEE 2002/96/EG
Данное устройство не подлежит действию Директивы WEEE
2002/96/EG и соответствующих национальных законов.
Для утилизации устройство следует направлять прямо на
специализированное предприятие, минуя коммунальные пункты
сбора мусора, которые, в соответствии с Директивой WEEE,
могут использоваться только для утилизации продуктов личного
потребления.
62
11 Приложение
11
Приложение
11.1
Технические данные
Общие данные
316L соответствует 1.4404 или 1.4435
Контактирующие с продуктом материалы
ƲƲ
Тип присоединения - резьба,
PVDF, 316L, 316L с покрытием PTFE
фланец
ƲƲ
Уплотнение к процессу (резьба
FKM (Spaeh FPM70)
PVDF)
ƲƲ
Уплотнение к процессу (резьба
Klingersil C-4400 (прилагается)
316L)
ƲƲ
Антенна для патрубка 50 мм
PVDF, PTFE
(1.969 in)
ƲƲ
Антенна для патрубков 100 мм
PTFE
(3.937 in) и 250 мм (9.843 in)
Не контактирующие с продуктом материалы
ƲƲ
Пластиковый корпус
Пластик PBT (полиэстер)
ƲƲ
Алюминиевый корпус, литой под Литой под давлением алюминий AlSi10Mg,
давлением
порошковое покрытие на основе полиэстера
ƲƲ
Корпус из нержавеющей стали
316L
ƲƲ
Кабельный ввод
PA, нерж. сталь, латунь
ƲƲ
Уплотнение кабельного ввода
NBR
ƲƲ
Транспортная заглушка кабельного PA
ввода
ƲƲ
Уплотнение между корпусом и
Силикон SI 850 R, NBR без силикона
крышкой корпуса
ƲƲ
Смотровое окошко в крышке корпу- Поликарбонат
са (вариант)
ƲƲ
Клемма заземления
316L
Токопроводящее соединение
Между клеммой заземления и металлическим
присоединением
Присоединения
ƲƲ
Трубная резьба, цилиндрическая G1½ по DIN 3852-A (материал 316L); G1½ подобно
(ISO 228 T1)
DIN 3852-A-B (материал PVDF)
ƲƲ
Американ. трубная резьба, кони-
1½ NPT
ческая
ƲƲ
Фланцы
DIN от DN 25, ASME от 1"
Вес
2 … 15,4кг (4.409 … 33.95 lbs)
Моменты затяжки
Макс. моменты затяжки для резьбового исполнения
ƲƲ
G1½
30 Nm (22.13 lbf ft)
63

















содержание      ..     1      2      3      4      ..
