РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ РАДИОВОЛНОВЫХ БЕСКОНТАКТНЫХ УРОВНЕМЕРОВ УЛМ-31-HF, УЛМ-31-HF-F, УЛМ-31А1, УЛМ-31А1-HF, УЛМ-31А1-HF-F, УЛМ-31А1-HF-F-LC - часть 4

12. ПРИЛОЖЕНИЯ

12.1 Технические характеристики

Наименование

Значение

Общие данные

Материал корпуса

- Алюминиевый литейный сплав, ано-

дированный, порошковая покраска

- Полиамид

Материал уплотнения между корпу-

Резиновая смесь

сом и крышкой

Материал экрана антенны

Фторопласт

Материал колпака Bluetooh

Фторопласт

Материал кабельного ввода

Полиамид

Вес без фланца

Не более 2,5 кг

Габаритные размеры

203х103х153 мм

Выходные сигналы

Аналоговый

4-20мА

Активный

Аварийные сигналы

3мА, 4мА, 21мА (устанавливаемый)

Нагрузка

Не более 300 Ом

Погрешность (в диапазоне температур

<0,25% от диапазона измерения

-40«+50°C)

Цифровой

HART

версия 7.0

RS-485¹

Modbus RTU

Разрешающая способность

0,1 мм

Беспроводной

Bluetooth

- Версия 3.0

- Версия 4.0

Релейные выходы¹

Количество каналов

2

Максимальный коммутируемый ток

3А

Максимальное

коммутируемое

250В (30В)

напряжение, переменное (постоянное)

Механический ресурс

10000000 срабатываний

Электрический ресурс, при номи-

50000 (100000) срабатываний

нальной нагрузке, минимальный (ти-

повой)

¹ Кроме модификации УЛМ-31А1-HF-LC

62

Наименование

Значение

Рабочие характеристики прибора

Абсолютная погрешность измерения

-Не более

1 мм для УЛМ-31-HF,

УЛМ-31-HF-F;

-Не более 3 мм для УЛМ-31А1, УЛМ-

31А1-HF и УЛМ-31А1-HF-F.

-Не более 5 мм для УЛМ-31A1-HF-F-

LC

Диапазон измерения

0,6«30 м

Диапазон измерения с пониженной

0,3«0,6 м

точностью

Принцип действия

Радиолокационный прибор для изме-

рения уровня, использующий Линей-

ную частотную модуляцию (FMCW)

Рабочая частота¹

120 - 140 ГГц

Выходная мощность

Не более 8мВт

Ширина диаграммы направленности

2˚ - УЛМ-31-HF, УЛМ-31А1-HF;

5˚ - УЛМ-31-HF-F, УЛМ-31А1-HF-F,

УЛМ-31А1-HF-F-LC;

9˚ - УЛМ-31А1.

Условия эксплуатации

Температура окружающей среды в

-40 « +50˚ С

месте установки датчика

При температуре на фланце датчика

Требуется установка радиопрозрач-

уровня выше 50˚ С

ной изолирующей прокладки см. п.

12.5

Атмосферное давление

84,0«106,7 кПа (630-800 мм.рт.ст.)

Относительная влажность в месте

95% при 35 ˚ С и более низких темпе-

установки датчика уровня

ратурах, без конденсации влаги

Избыточное давление или разряжение

-1«6 бар, требуется установка радио-

в резервуаре

прозрачной герметизирующей про-

кладки см. п. 12.5

Механические воздействия

- вибрация амплитудой

Не более 0,1 мм

- частотой

5«25Гц

Максимальное отклонение рабочего

1 градус

(регламентируется только

положения от вертикального

для применения на жидких продук-

тах)

Защитные меры

Степень защиты от проникновения

IP65

¹ Для уровнемера УЛМ-31А1 составляет около 24 ГГц

63

пыли и влаги

Исполнение

Общепромышленное

(невзрывозащи-

щенное)

Питание

Напряжение питания

20«36В постоянного тока

Наименование

Значение

Максимальная потребляемая мощ-

6 Вт

ность

Электромеханические данные

Кабельный ввод

Вариант 1:

1 шт. кабельный ввод М20х1,5 (ка-

бель круглого сечения Ø 8«13 мм)

1 шт. заглушка М20х1,5

Вариант 2:

2 шт. кабельный ввод М20х1,5 (ка-

бель круглого сечения Ø 8«13 мм)

Винтовые контакты для электриче-

Не более 2,5 мм (AWG 14)

ского подключения проводов сечени-

ем

Разрешения и сертификаты

Данную документацию можно загрузить с сайта www.limaco.ru

64

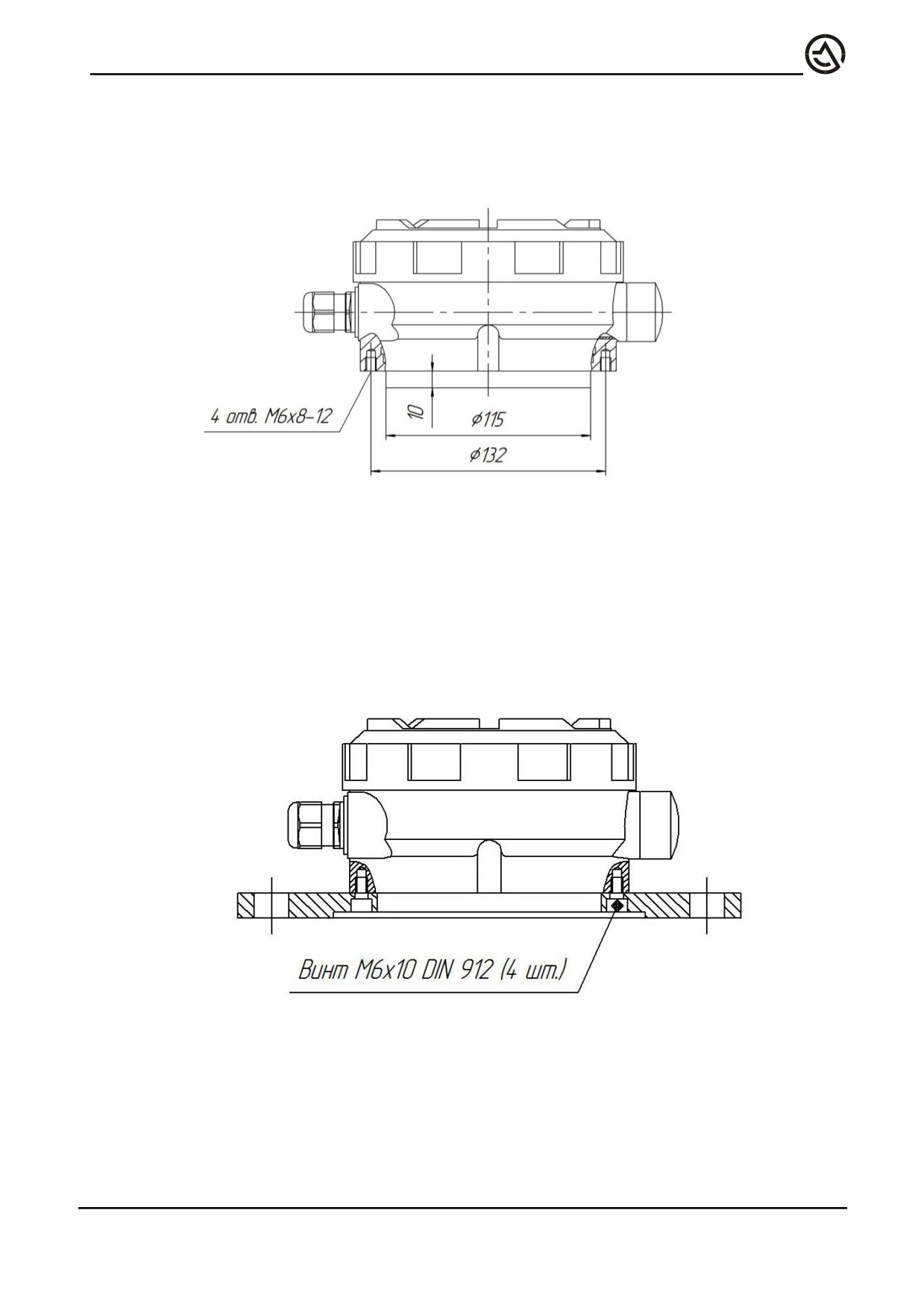

12.2. Присоединительные размеры уровнемера без монтажного фланца

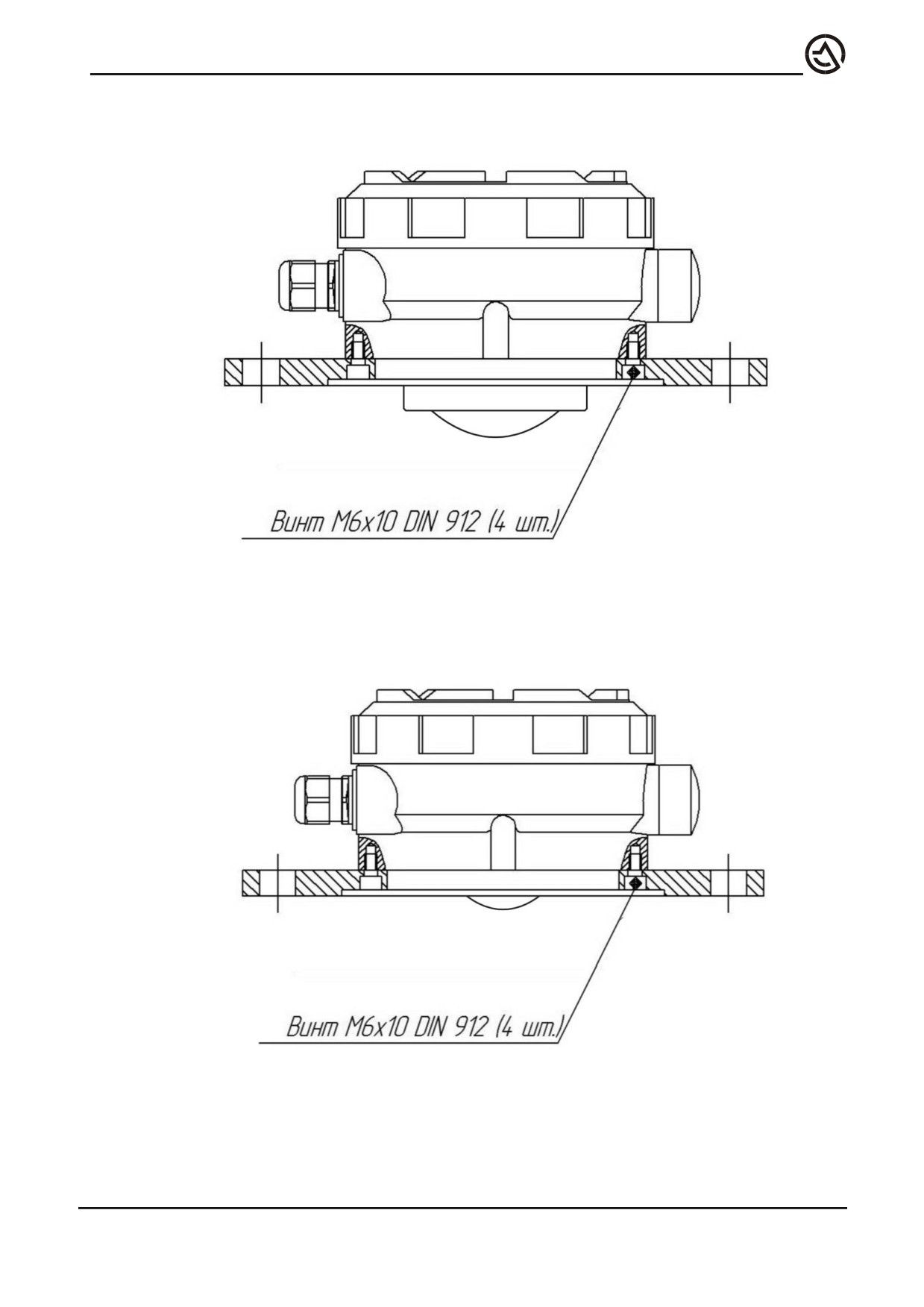

12.3. Присоединение уровнемера к монтажному фланцу

УЛМ-31А1

65

УЛМ-31-HF, УЛМ-31А1-HF

УЛМ-31-HF-F, УЛМ-31А1-HF-F и УЛМ-31А1-HF-F-LC

66

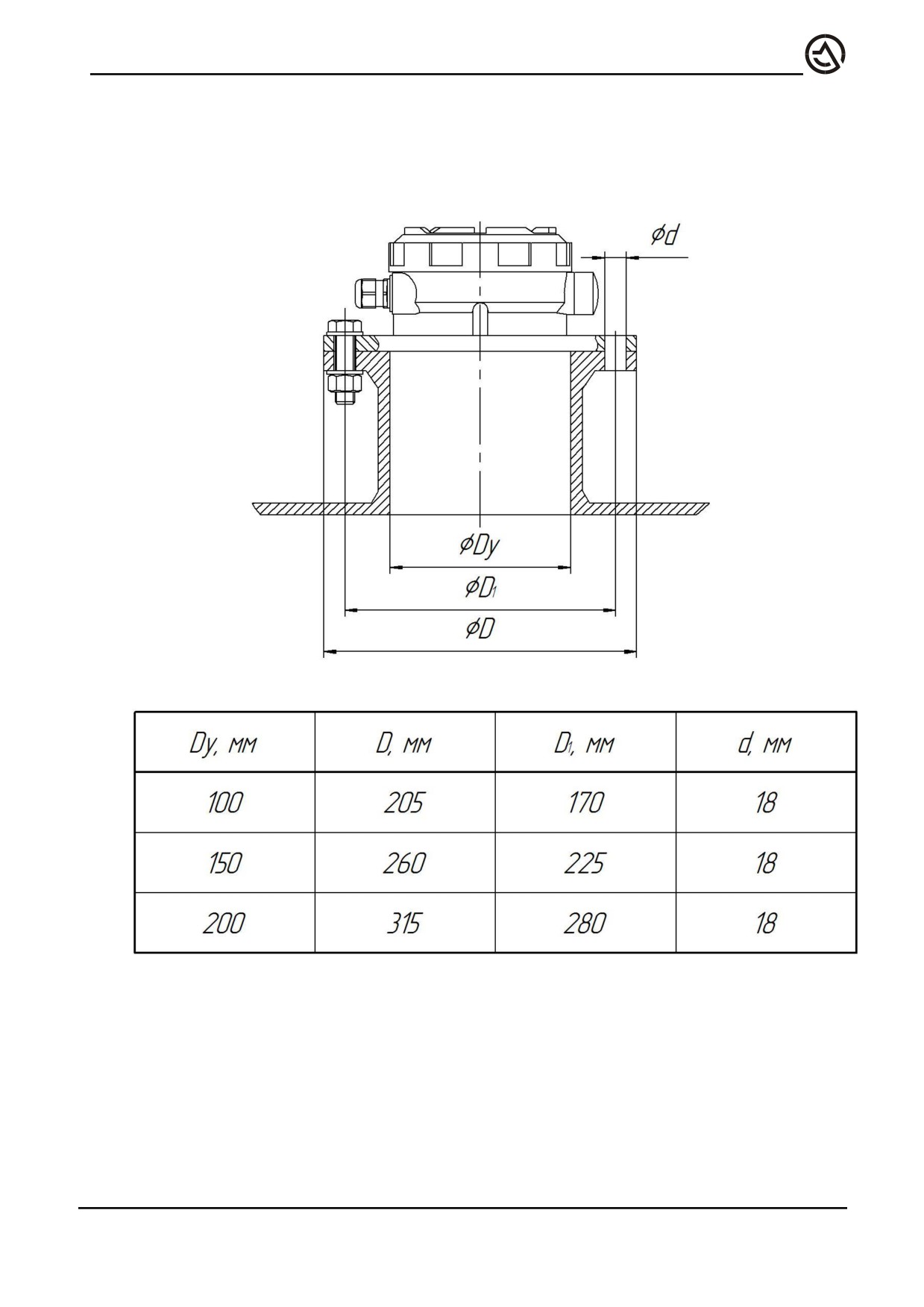

12.4 Монтаж уровнемера УЛМ-31А1 на патрубке

67

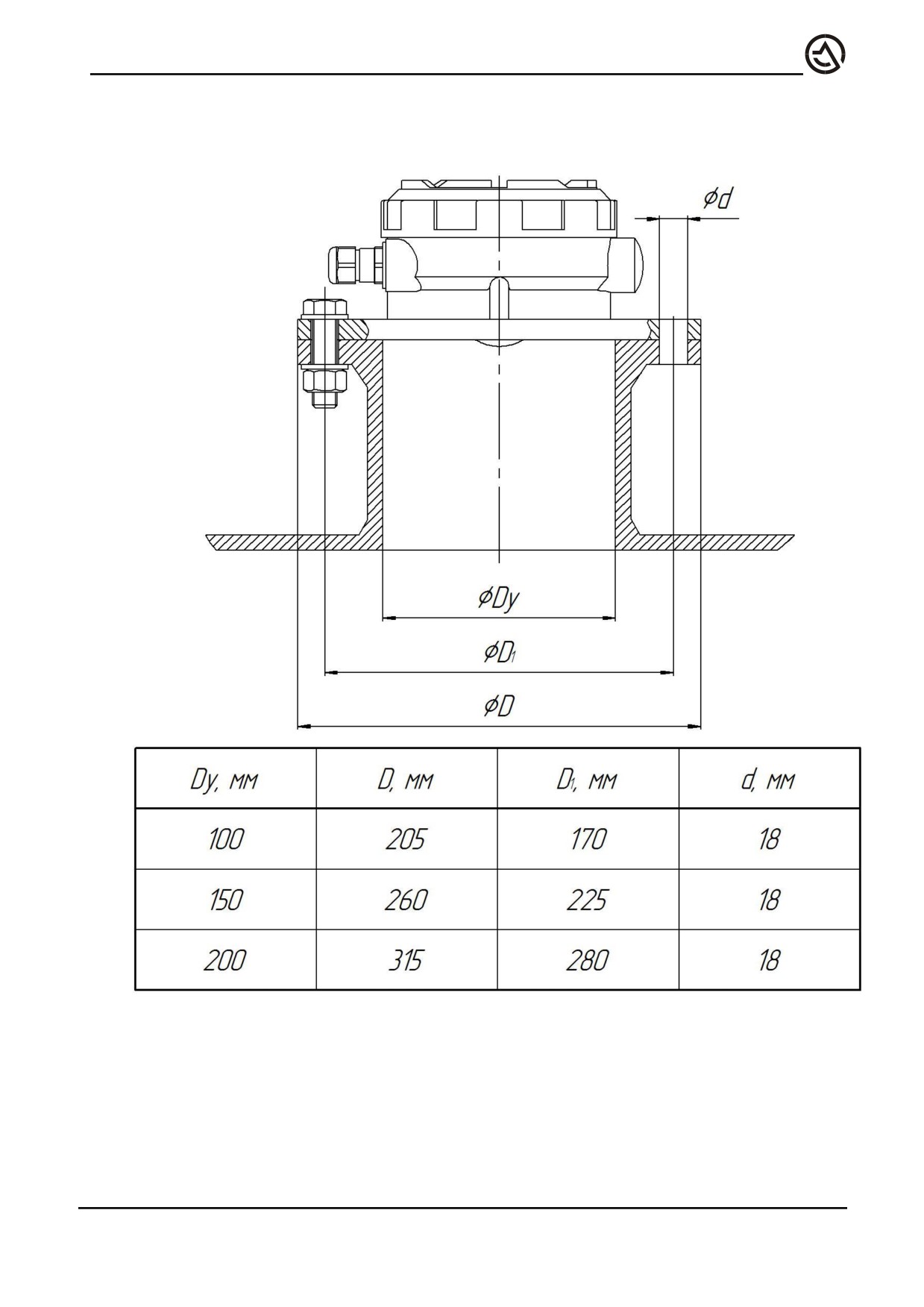

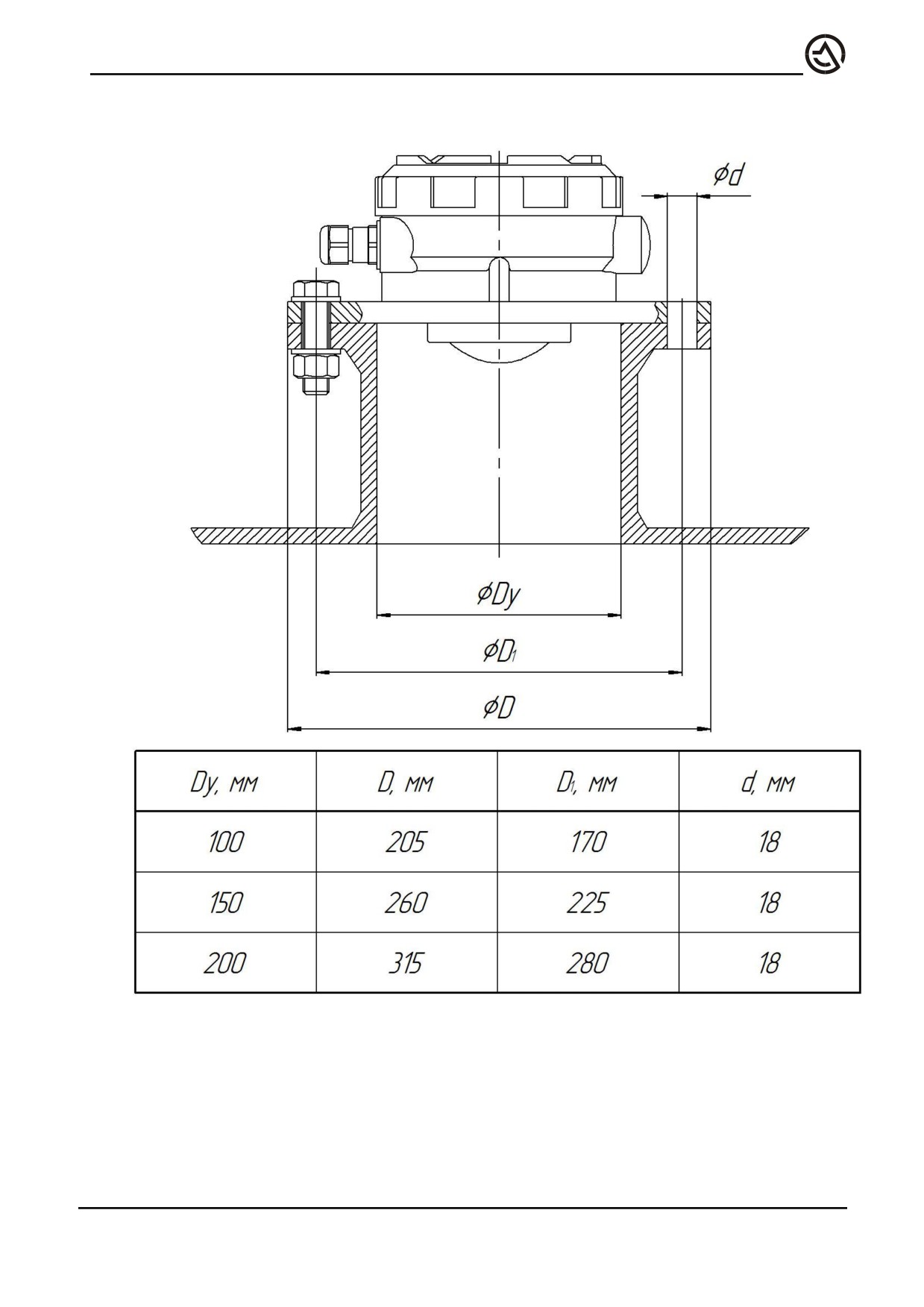

12.5 Монтаж уровнемеров УЛМ-31-HF-F, УЛМ-31А1-HF-F, УЛМ-31А1-

HF-F-LC на патрубке

68

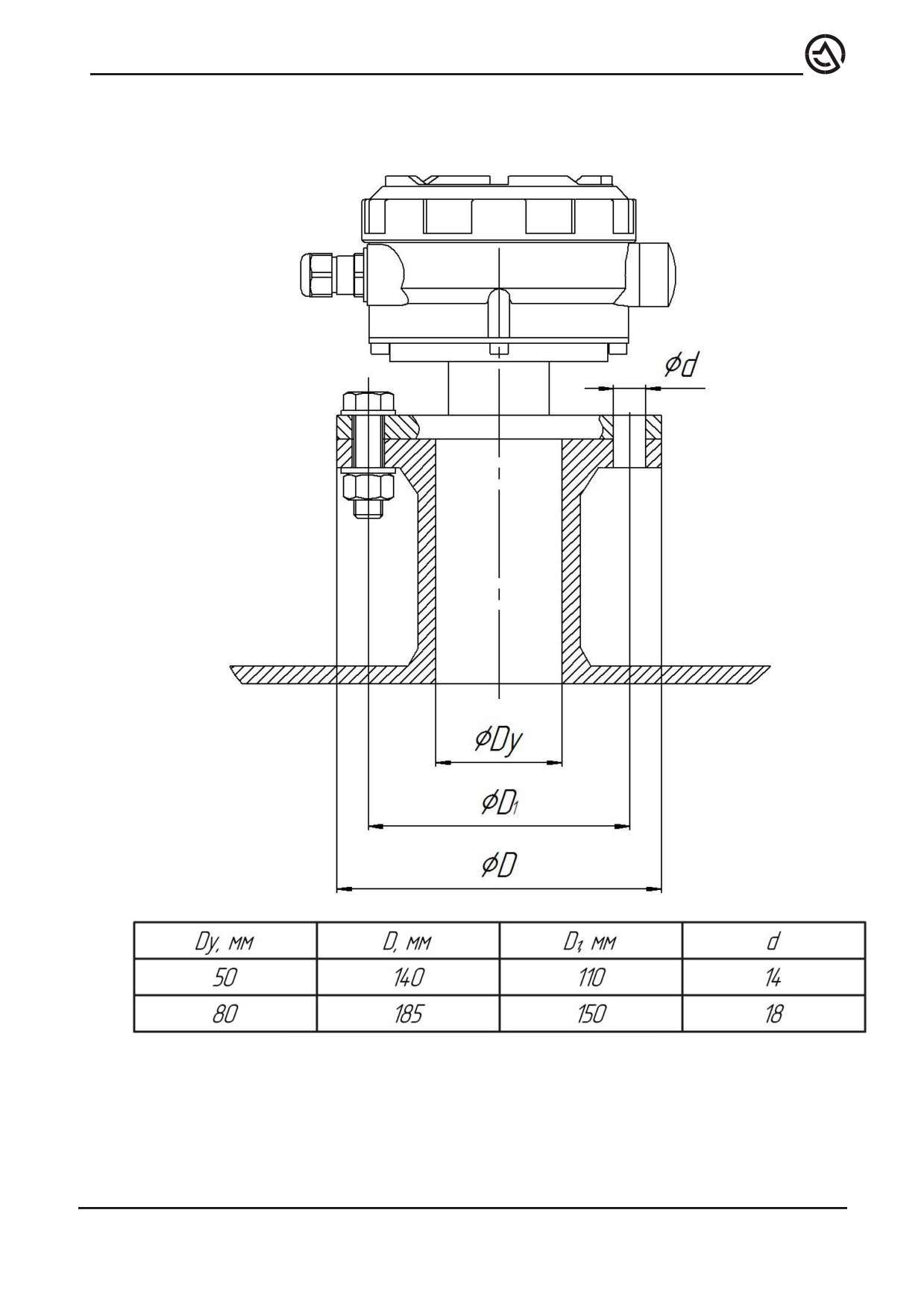

12.6 Монтаж уровнемеров УЛМ-31-HF, УЛМ-31А1-HF на патрубке

69

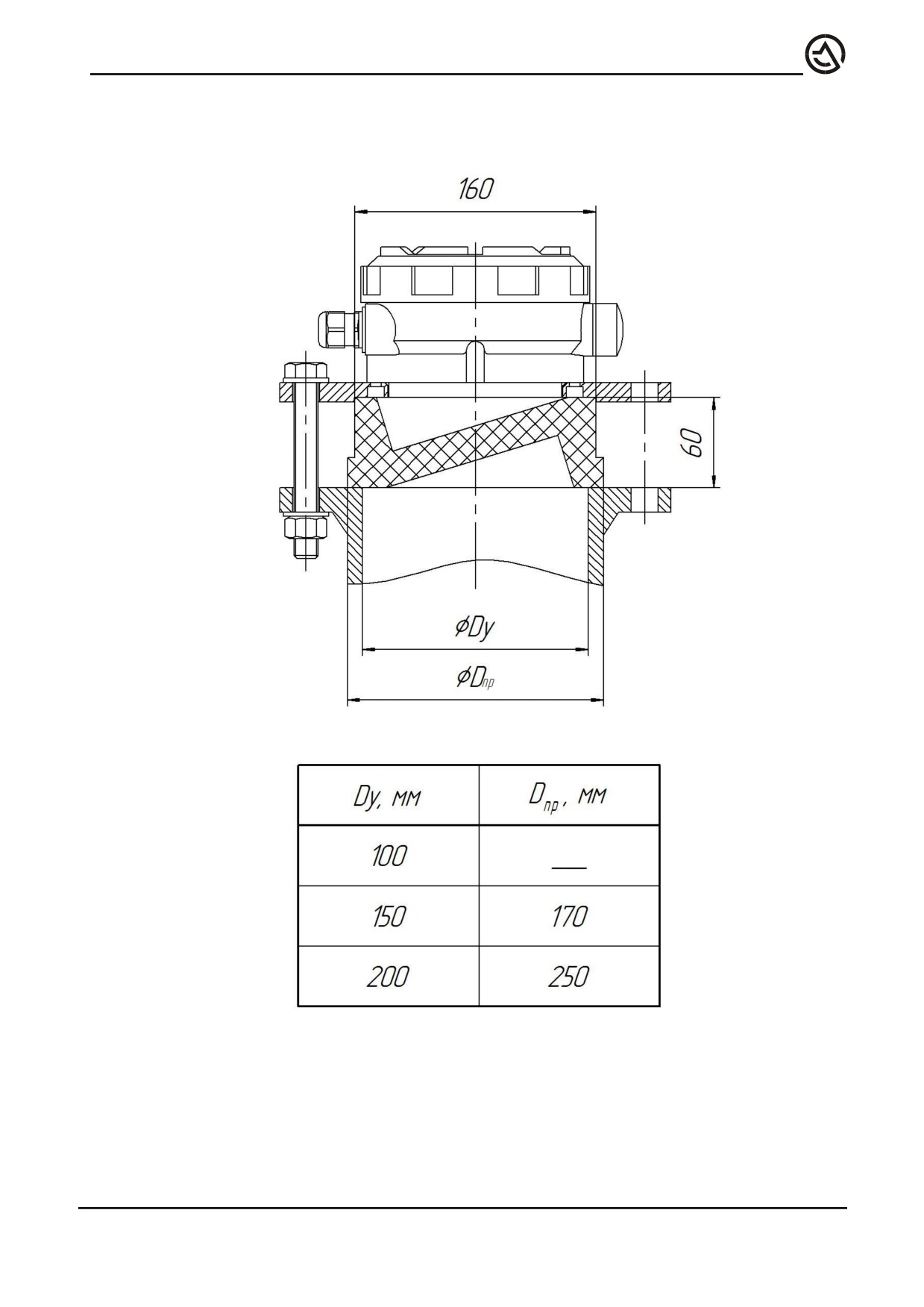

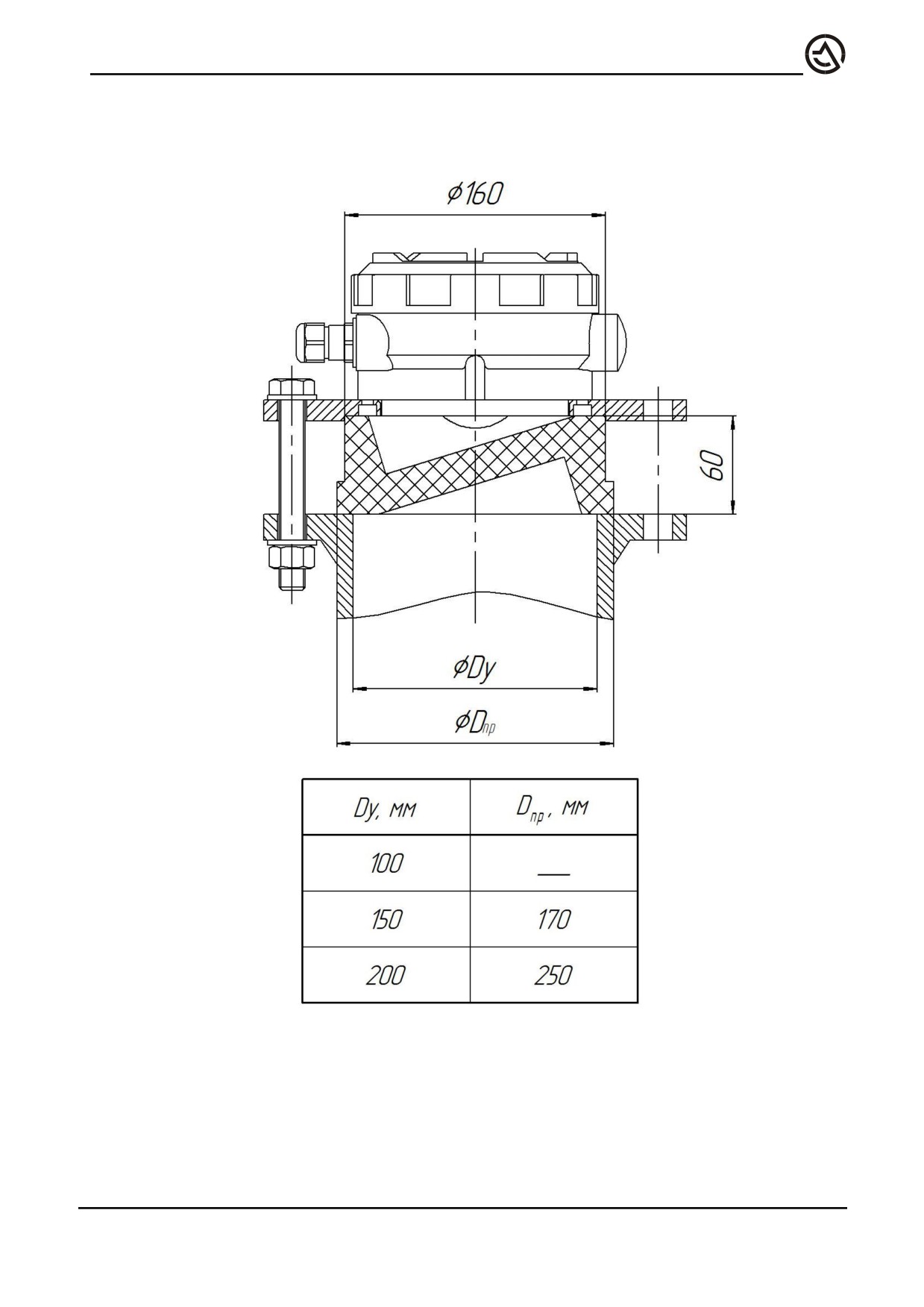

12.7 Монтаж уровнемера УЛМ-31А1 на патрубке с изолирующей

прокладкой

70

12.8 Монтаж уровнемеров УЛМ-31-HF-F, УЛМ-31А1-HF-F, УЛМ-31А1-

HF-F-LC на патрубке с изолирующей прокладкой

71

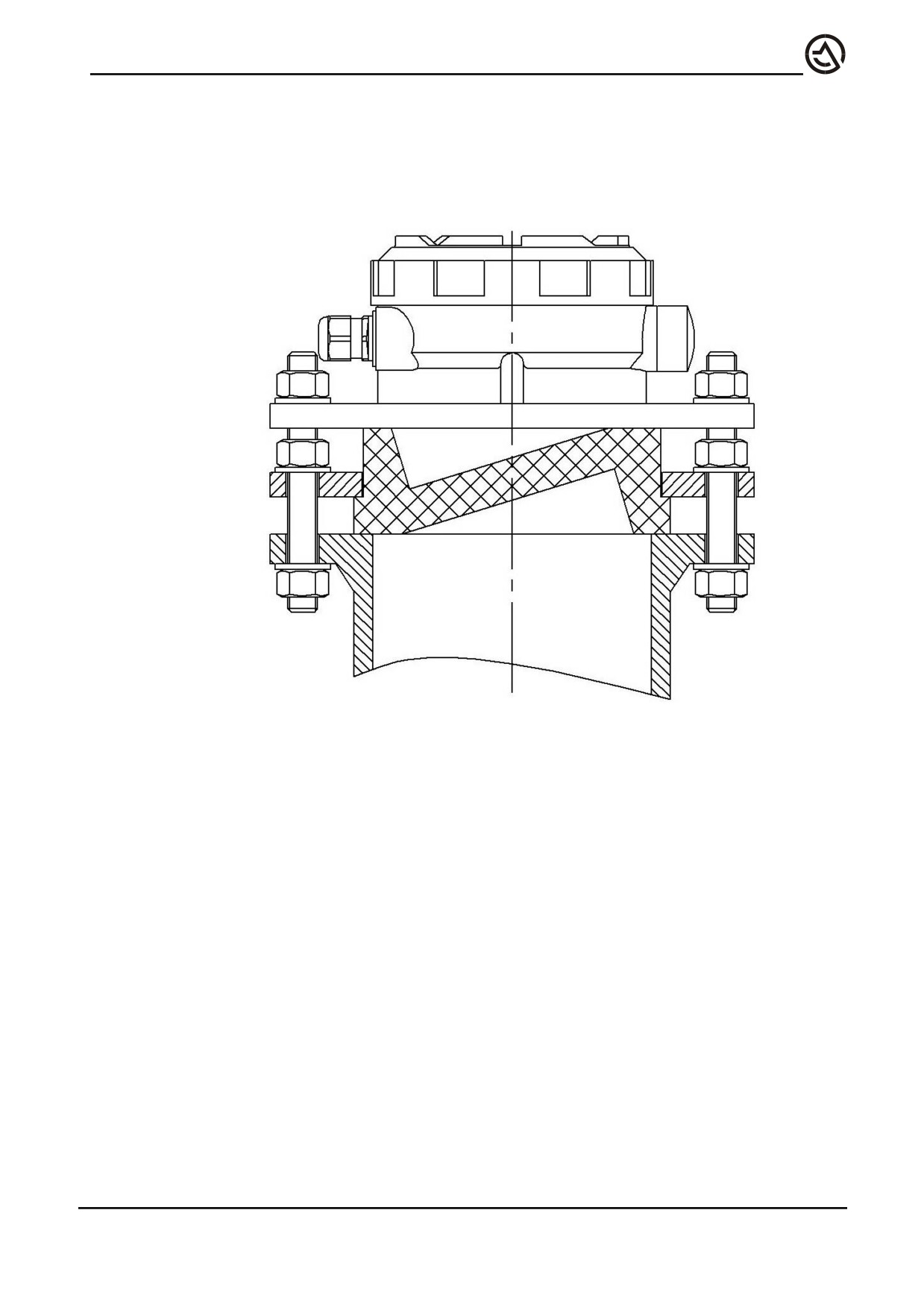

12.9 Монтаж уровнемеров УЛМ-31А1, УЛМ-31-HF-F, УЛМ-31А1-HF-F,

УЛМ-31А1-HF-F-LC на патрубке с изолирующей прокладкой с использо-

ванием прижимного фланца

72

12.10 Монтаж уровнемеров УЛМ-31-HF, УЛМ-31А1-HF на патрубке с

изолирующей прокладкой с использованием прижимного фланца

73

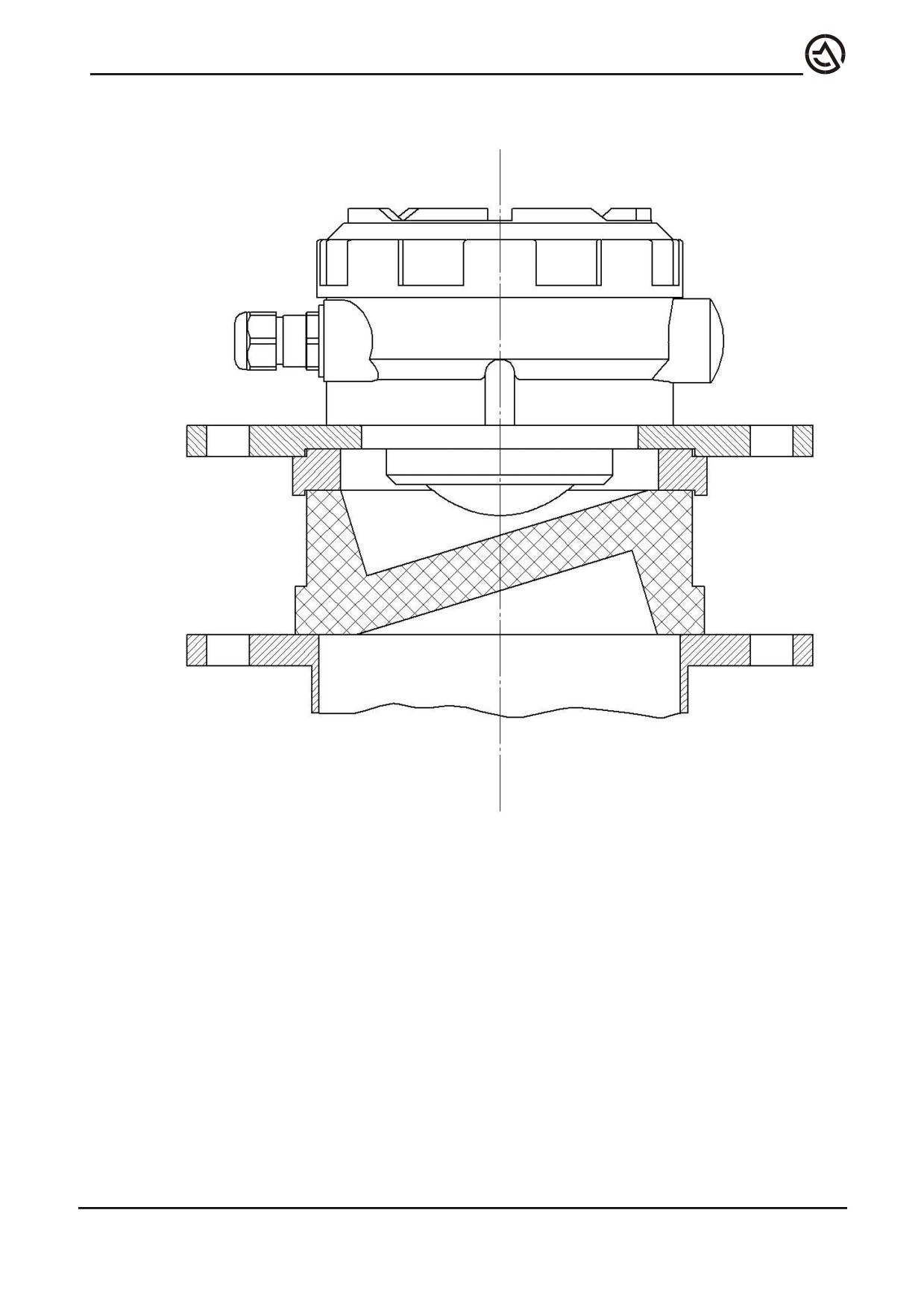

12.11 Монтаж уровнемеров УЛМ-31-HF-F, УЛМ-31А1-HF-F, УЛМ-31А1-

HF-F-LC с применением перехода на патрубках малого диаметра

74

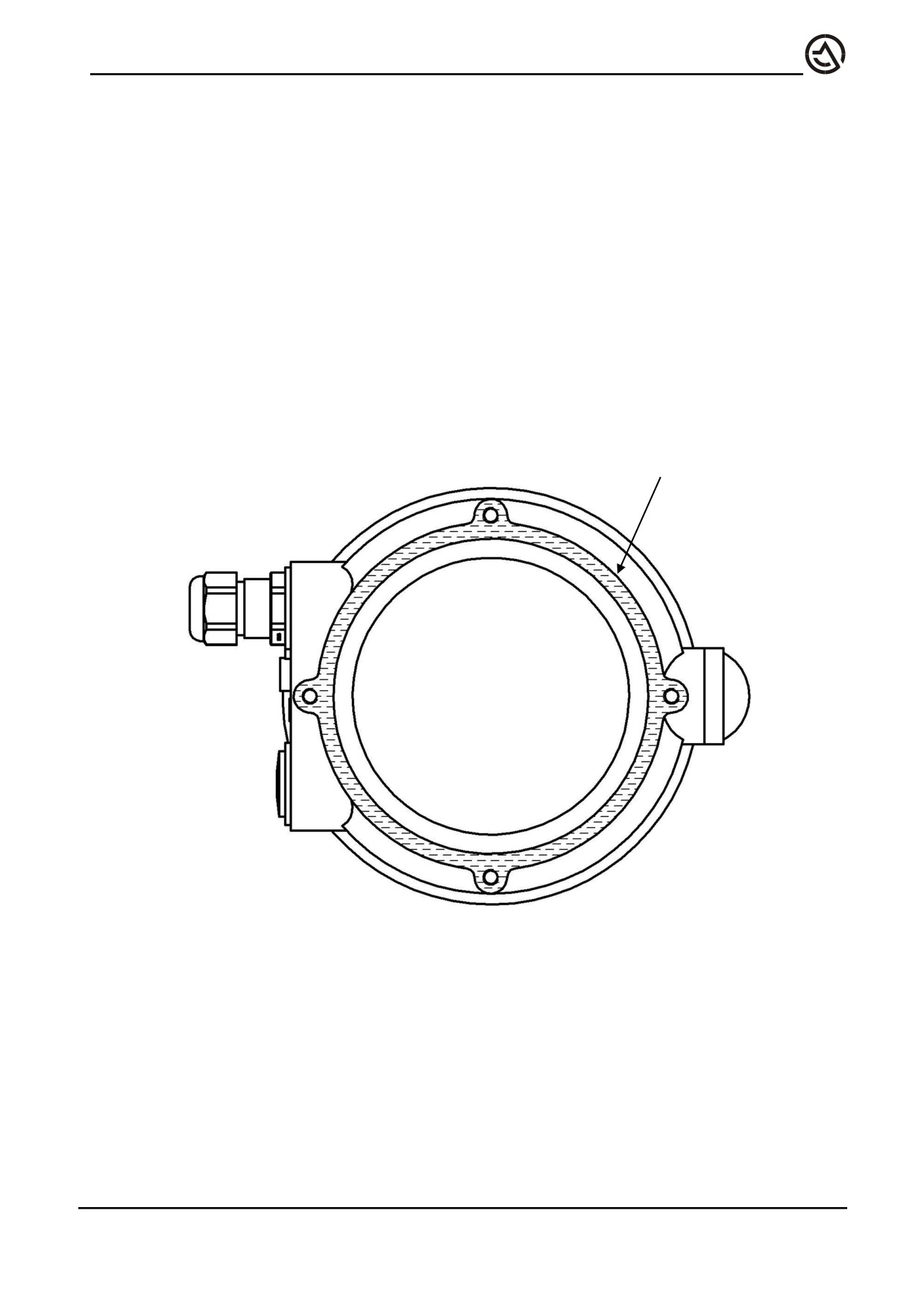

12.12 Герметизация

При эксплуатации датчика под открытым небом, для исключения попа-

дания влаги в пространство между уровнемером и изолирующей прокладкой,

что может привести к невозможности проведения измерений, необходимо пе-

ред стыковкой датчика с фланцем нанести на поверхность контакта герметик,

как показано на рисунке или установить резиновую прокладку (если входит в

комплект поставки).

Плоскость контакта

75

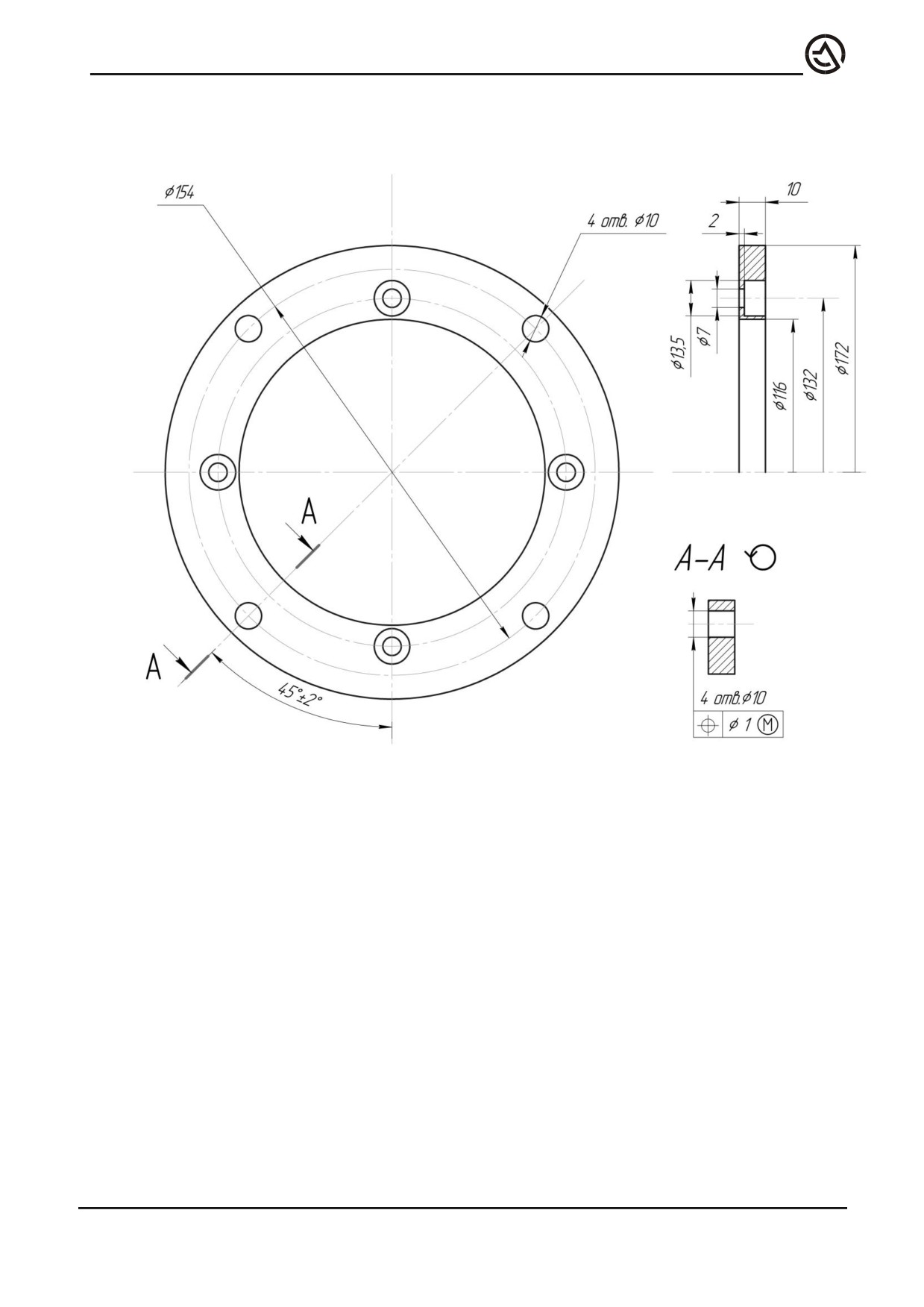

12.13 Технологический фланец

76

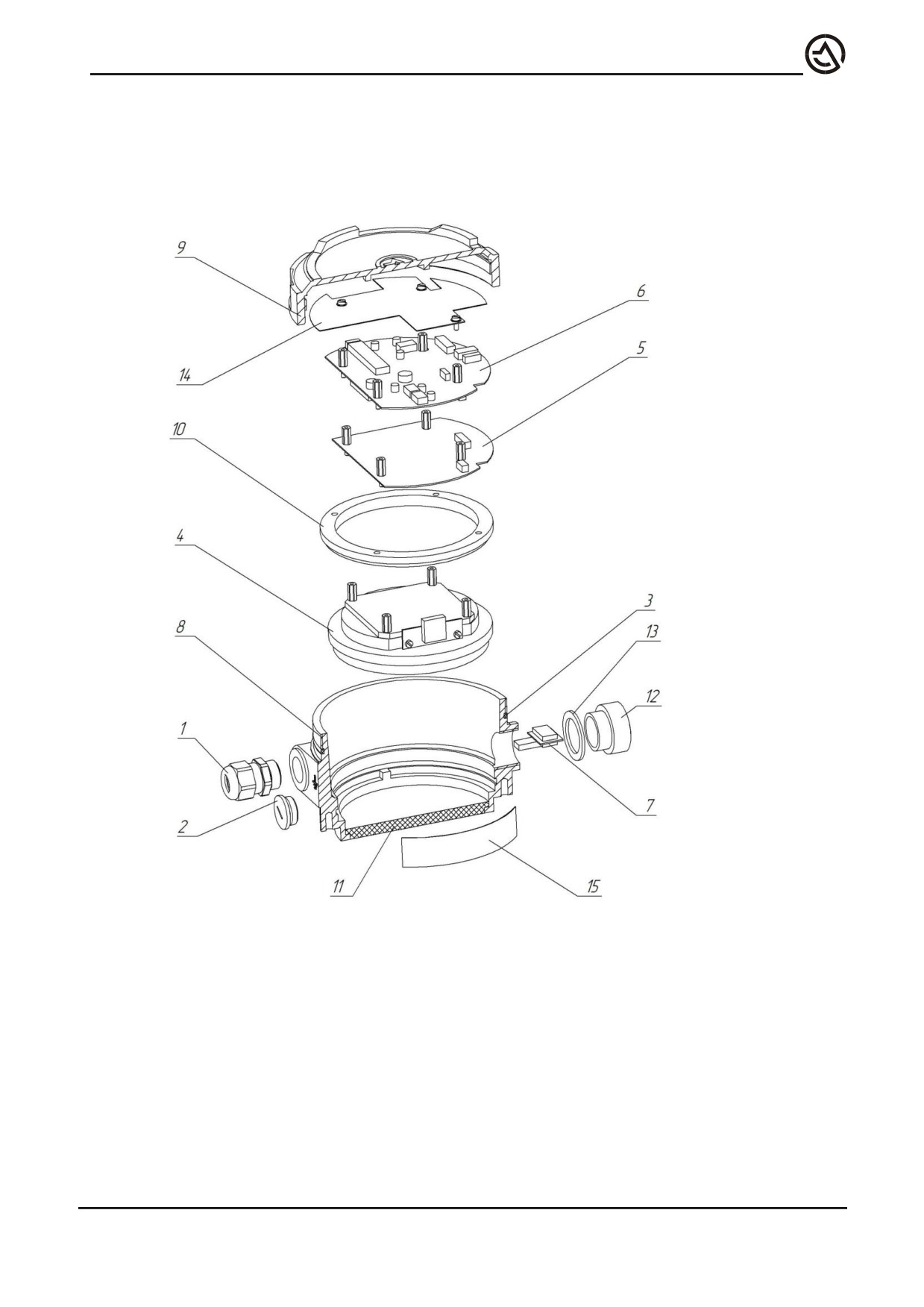

12.14 Конструкция датчика уровня

1 - кабельный ввод;

9 - крышка;

2 - заглушка;

10 - гайка;

3 - кольцо резиновое уплотнительное;

11 - экран;

4 - антенный блок;

12 - крышка bluetooth;

5 - плата усилительная;

13 - прокладка;

6 - плата интерфейсная;

14 - шильд подключения;

7 - плата bluetooth;

15 - шильд фирменный.

8 - корпус;

77
