Emerson Уровнемер 5300 волноводный радарный. Руководство по эксплуатации (2018 год) - часть 9
Обслуживание и диагностика неисправностей

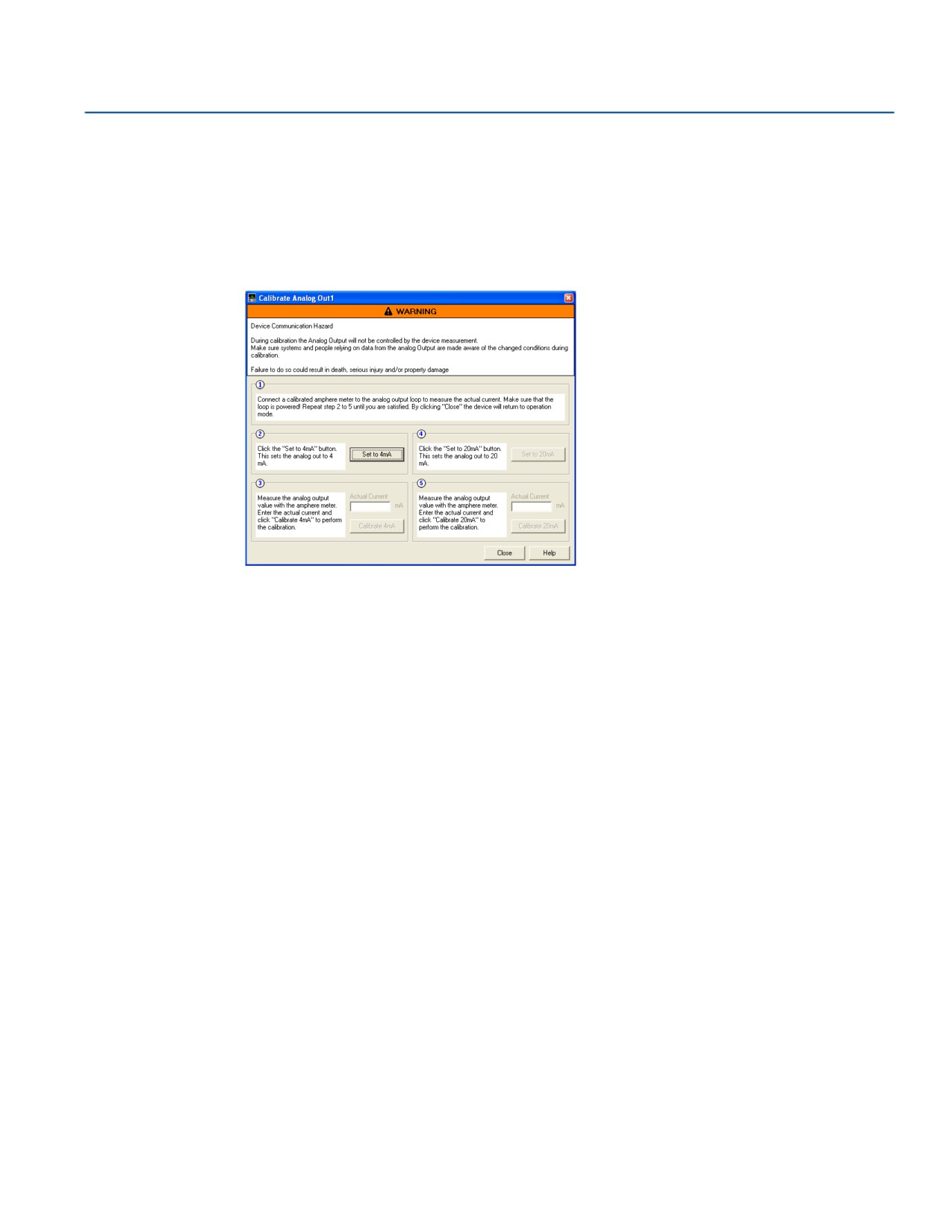

Чтобы откалибровать ток аналогового выхода:
1. Запустить RRM и убедиться в наличии соединения уровнемера с ПК (см. Раздел 5: Конфигурация).
2. На панели инструментов Device Config/Setup (конфигурация устройства / настройка) выбрать иконку
Output (выходной сигнал).
3. Выбрать вкладку Analog Out 1 (аналоговый выход 1).
4. Нажать кнопку Calibrate DAC (калибровка ЦАП).
5. Следовать инструкциям по калибровке выходов 4 мА и 20 мА.
7.9
Калибровка уровня и расстояния
Калибровка уровня и расстояния может потребоваться при использовании патрубка или успокоительной
трубы, или при наличии помех в ближней зоне, вызываемых физическим объектом.
Неметаллические (например пластиковые) емкости и их геометрические параметры могут создать
смещение нулевой опорной точки. Данное смещение может составлять до ±25 мм. Его можно
компенсировать с помощью функции калибровки расстояния.
При калибровке уровнемера важно, чтобы поверхность продукта была спокойной и резервуар не
находился в процессе заполнения или опорожнения.
Полная калибровка выполняется за два этапа:
1. Калибровка измерения расстояния производится с помощью параметра Calibration Distance
(калибровочное расстояние).
2. Калибровка измерений уровня производится путем настройки параметра Tank Height (высота
резервуара).
Обслуживание и диагностика неисправностей
157
Обслуживание и диагностика неисправностей
Калибровка расстояния
1. Измерить фактическое расстояние между верхней опорной точкой и поверхностью продукта.
2. Настроить Calibration Distance (калибровочное расстояние) таким образом, чтобы расстояние,
измеряемое уровнемером, соответствовало фактическому расстоянию.
Параметр Calibration Distance (калибровочное расстояние) доступен с помощью
команды HART [2, 3, 2, 4, 1],
или
RRM:
a. Выбрать иконку Tank (резервуар) в меню Device Config/Setup (конфигурация
устройства / настройка) в рабочем окне RRM.
b. В окне Tank (резервуар)выбрать вкладку Geometry (геометрические параметры).
c. Нажать кнопку Advanced (расширенные параметры).
d. Ввести желаемое значение в поле Calibration Distance (калибровочное расстояние) и нажать
кнопку Store (сохранить).
Калибровка уровня
1. Измерить фактический уровень продукта в резервуаре.
2. Настроить Tank Height (высота резервуара) таким образом, чтобы уровень продукта, измеряемый
уровнемером, соответствовал фактическому уровню продукта.

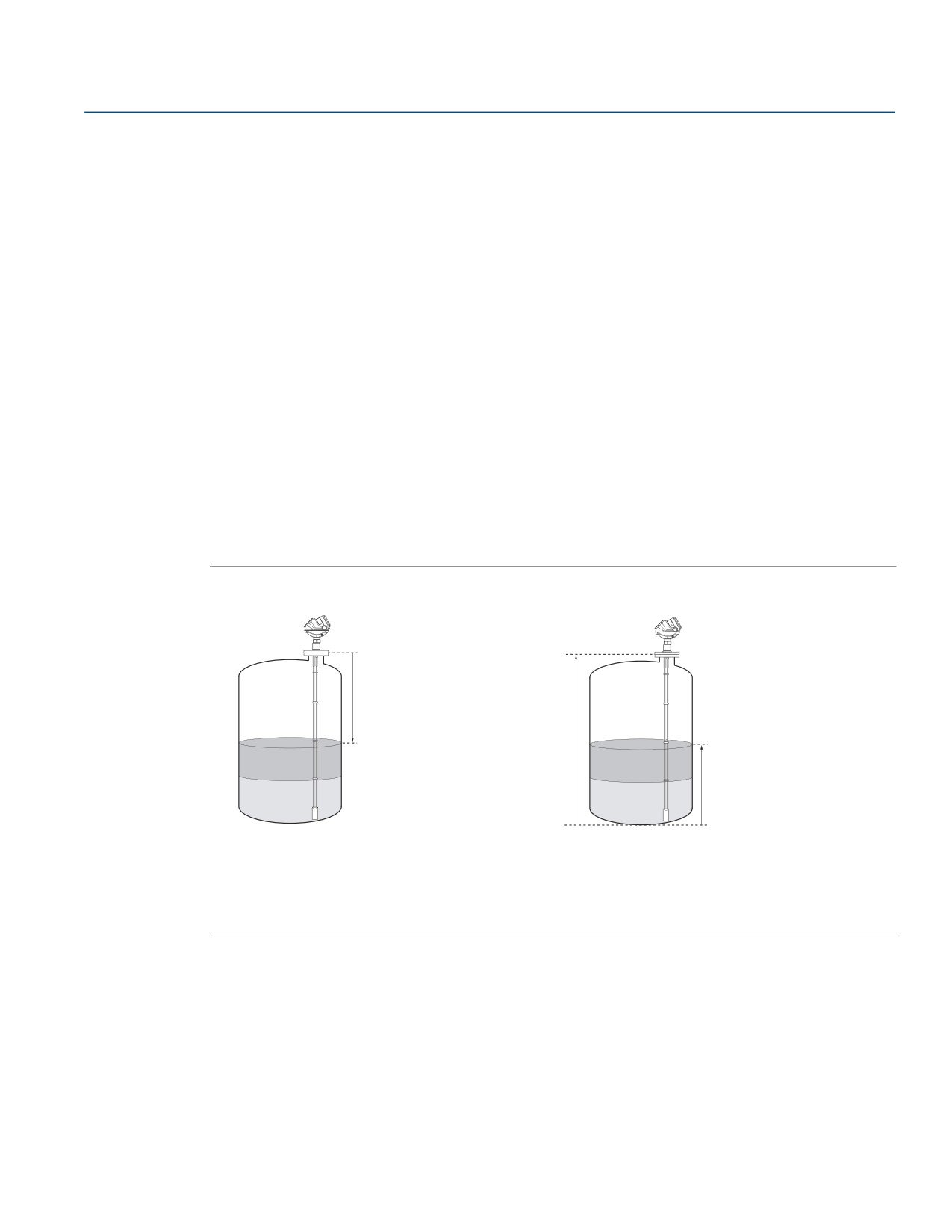

Рисунок 7-13. Калибровка уровня и расстояния
A
A
B
C
D
A.
Опорная точка
B.
Расстояние
C.
Высота резервуара
D. Уровень
158
Обслуживание и диагностика неисправностей
Обслуживание и диагностика неисправностей
7.10
Запись данных измерений
С помощью функции Log Device Registers (запись регистров устройства) в ПО RRM можно вести запись
регистров ввода и временного хранения данных во времени. Можно выбирать различные предустанов-
ленные наборы регистров. Данная функция полезна для проверки исправности работы уровнемера.
Чтобы вести запись регистров устройства, следует выбрать опцию Tools (инструменты)> Log Device
Registers (запись регистров устройства), чтобы открыть окно Log Registers (запись регистров):

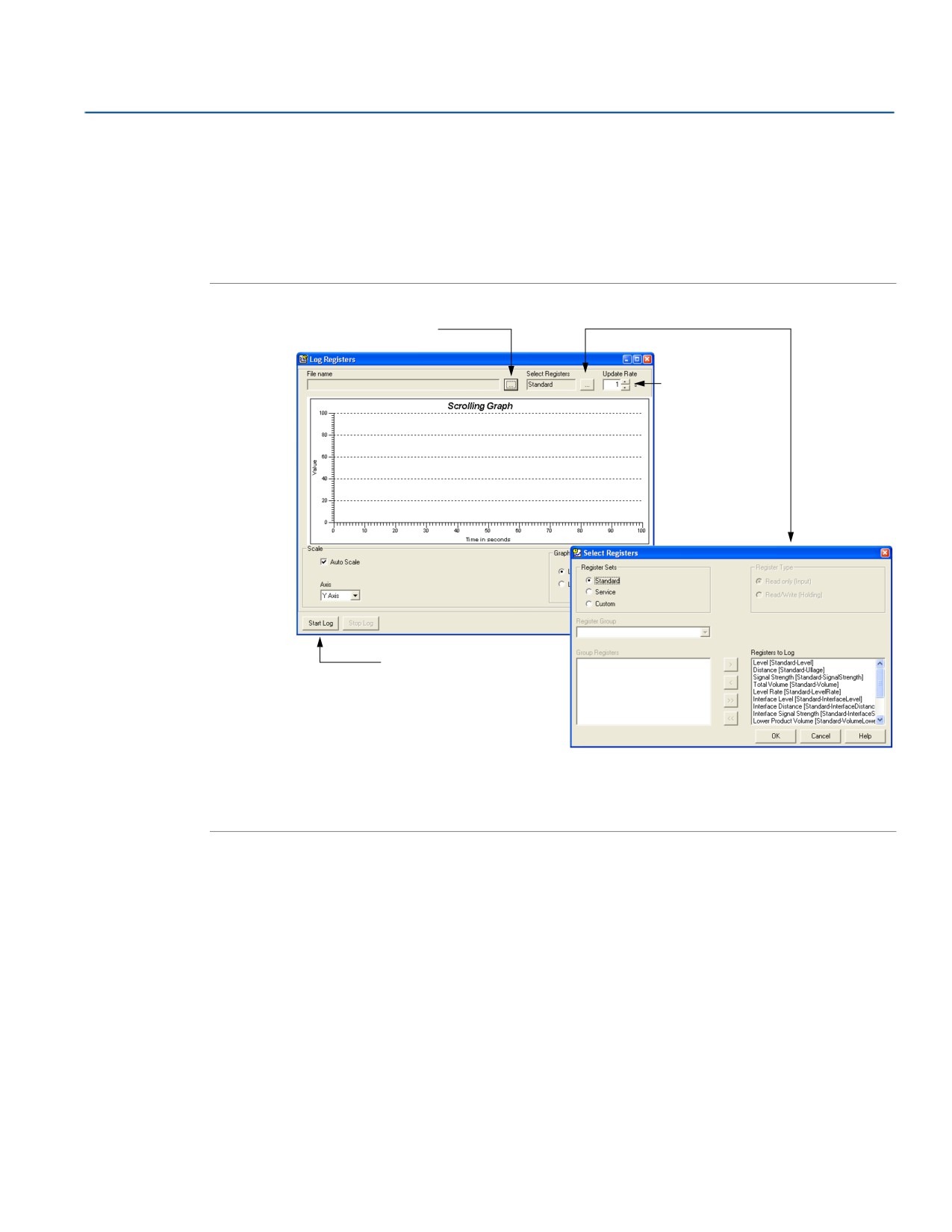

Рисунок 7-14. Функция записи регистров
A
B
C
D
A.
Просмотреть
B.
Выбрать регистр
C.
Частота обновления
D.
Начать запись
Для начала записи:
1. Нажать кнопку Browse (обзор), выбрать каталог для сохранения файла регистрации и ввести
название файла регистрации.
2. Нажать кнопку Select Register (выбрать регистр) и выбрать тип регистра, который будет
записываться.
3. Выбрать желаемые регистры для записи. Имеется три опции: Standard (стандартный), Service
(сервисный) и Custom (пользовательский). Standard и Service относятся к предустановленным наборам
регистров. Опция Custom позволяет выбирать желаемый диапазон регистров.
4. Ввести частоту обновления. Частота обновления, составляющая, к примеру, 10 секунд, означает, что
график будет обновляться каждые 10 секунд.
5. Нажать кнопку Start Log (начать запись). Запись будет вестись до тех пор, пока не будет остановлена
нажатием кнопки Stop Log (остановить запись).
Обслуживание и диагностика неисправностей
159
Обслуживание и диагностика неисправностей
7.11
Резервная копия конфигурации уровнемера
Данная опция RRM используется для создания резервной копии конфигурационных параметров в базе
данных уровнемера. Файл с резервной копией можно использовать для восстановления конфигурации
позднее. Его также можно использовать для конфигурирования уровнемера в сходных условиях работы.
Параметры, содержащиеся в сохраненном файле, можно загружать непосредственно в новое устройство.
Функция создания резервной копии доступна в меню Device (устройство) в RRM:

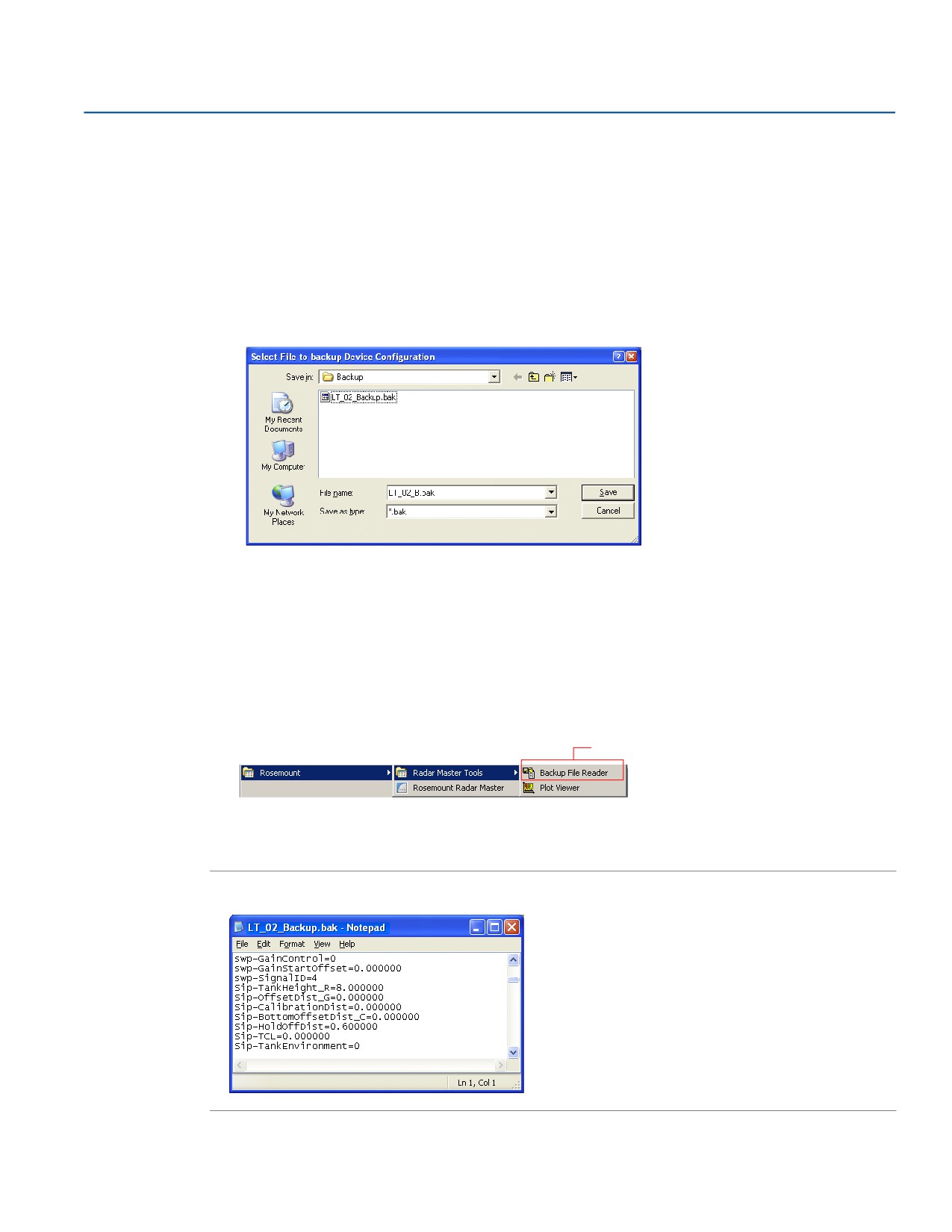

1. Выбрать Device (устройство) > Backup Config to File (сохранение резервного файла
конфигурации).
2. Перейти в желаемый каталог.
3. Ввести название резервного файла и нажать кнопку Save (сохранить).
Конфигурация уровнемера сохранена. Файл с резервной копией можно использовать позднее для
восстановления конфигурации, которая была случайно изменена. Резервный файл также можно
использовать для быстрого конфигурирования уровнемеров, установленных на аналогичные
резервуары. Для загрузки резервной копии конфигурации следует выбрать опцию Upload Config to
Device (загрузка конфигурации в устройство) в меню Device (устройство).
Резервный файл можно просмотреть с помощью функции Backup File Reader (считыватель
резервного файла), установленной в ПО RRM:
Считыватель
4. Резервный файл также можно просмотреть в виде текстового файла в программе обработки текстов,
такой как «Блокнот»:
Рисунок 7-15. Файл с резервной копией конфигурации можно просмотреть в программе
обработки текстов
Подробнее о просмотре резервных файлов см. в разделе “Отчет о конфигурации” на стр. 161.
160
Обслуживание и диагностика неисправностей
Обслуживание и диагностика неисправностей
7.12
Отчет о конфигурации
Данная функция в RRM показывает, какие изменения были внесены в конфигурацию уровнемера по
сравнению с заводской конфигурацией. В отчете проводится сравнение указанного резервного файла с
конфигурацией уровнемера по умолчанию.
Чтобы открыть отчет о конфигурации, следует выбрать опцию меню Tools (инструменты)>
Configuration Report (отчет о конфигурации):

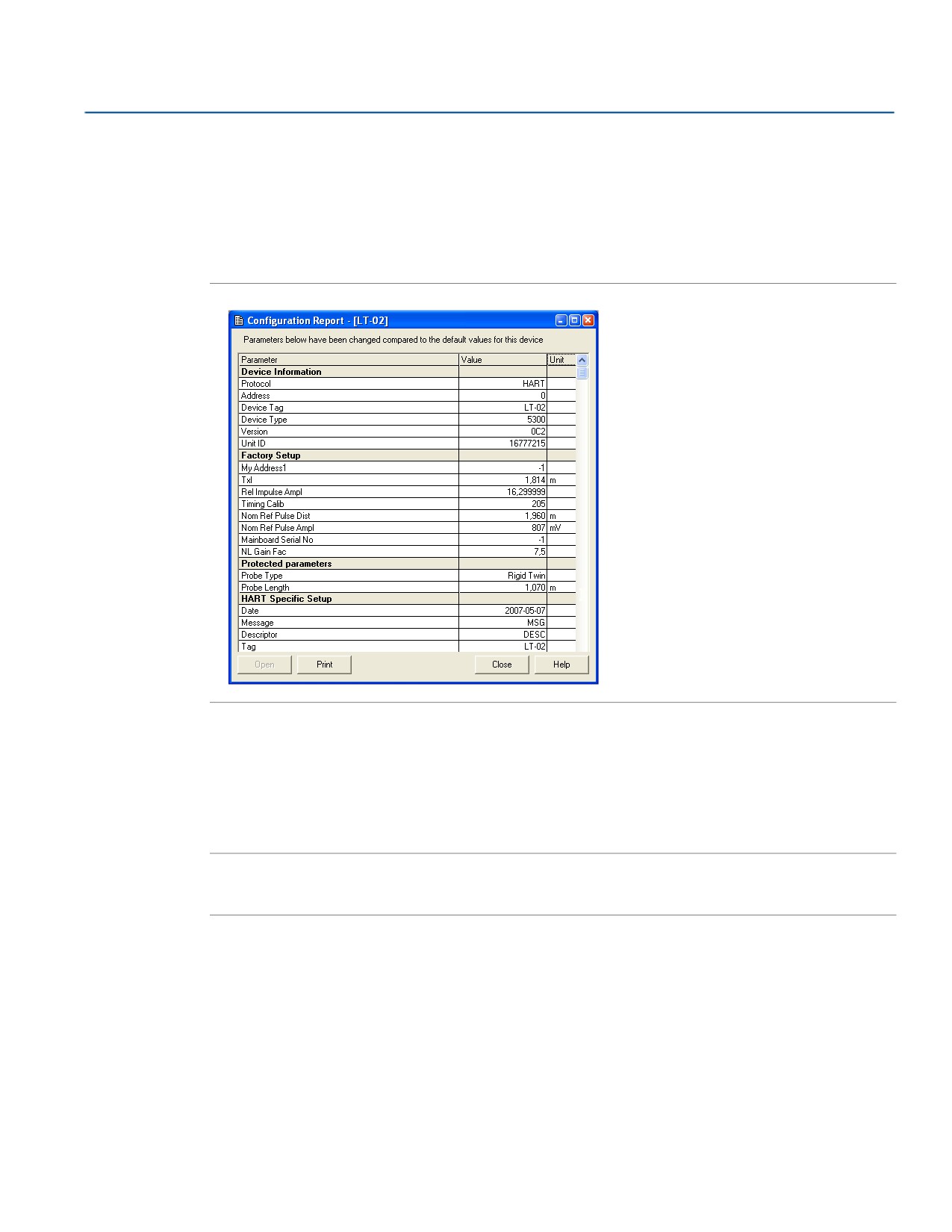

Рисунок 7-16. Окно отчета о конфигурации в RRM
Представлена информация о типе зонда, версиях ПО, конфигурации ПО и аппаратного обеспечения и
коде единицы измерения.
7.13
Сброс до заводских настроек
Данная функция сбрасывает все регистры временного хранения или их часть до заводских настроек.
Примечание
Рекомендуется выполнить резервирование конфигурации перед проведением сброса до заводских
настроек. Тогда при необходимости можно будет загрузить старую конфигурацию уровнемера.
RRM: выбрать опцию меню Tools (инструменты) > Factory Settings (заводские настройки):
Обслуживание и диагностика неисправностей
161
Обслуживание и диагностика неисправностей

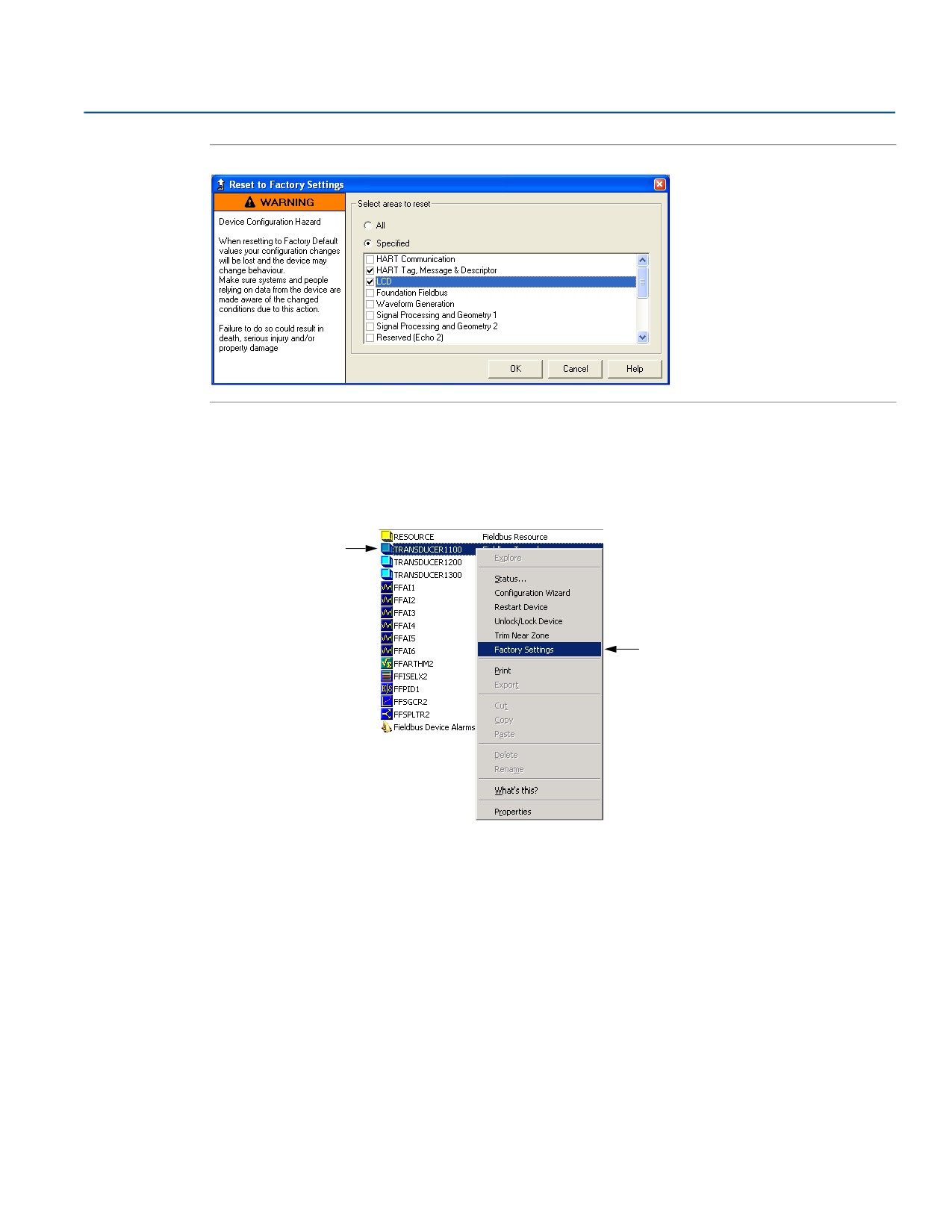

Рисунок 7-17. Окно сброса до заводских настроек в RRM
AMS Suite: Tools/Service (инструменты/сервис) > Factory Settings (заводские настройки).
Команда HART: [3, 2, 1, 2].
DeltaV™:
1. В Проводнике DeltaV выбрать требуемый уровнемер и правой кнопкой мыши нажать на иконку блока
Transducer 1100:
TRANSDUCER1100
Factory Settings
2. Выбрать опцию Factory Settings (заводские настройки).
7.14
Диагностика
Можно получить следующую информацию об устройстве:
Состояние устройства, см. раздел “Состояние устройства” на стр. 176.
Ошибки устройства, см. раздел “Ошибки” на стр. 177.
Предупреждения устройства, см. раздел “Предупреждения” на стр. 178.
Состояние измерений, см. раздел “Состояние измерения” на стр. 179.
Состояние объема, см. раздел “Состояние функции расчета объема” на стр. 182.
Состояние аналогового выхода, см. раздел “Состояние аналогового выхода” на стр. 183.
162
Обслуживание и диагностика неисправностей
Обслуживание и диагностика неисправностей
Rosemount Radar Master
Чтобы открыть окно Diagnostics (диагностика) в RRM, необходимо выбрать опцию Diagnostics
(диагностика) в меню Tools (инструменты):

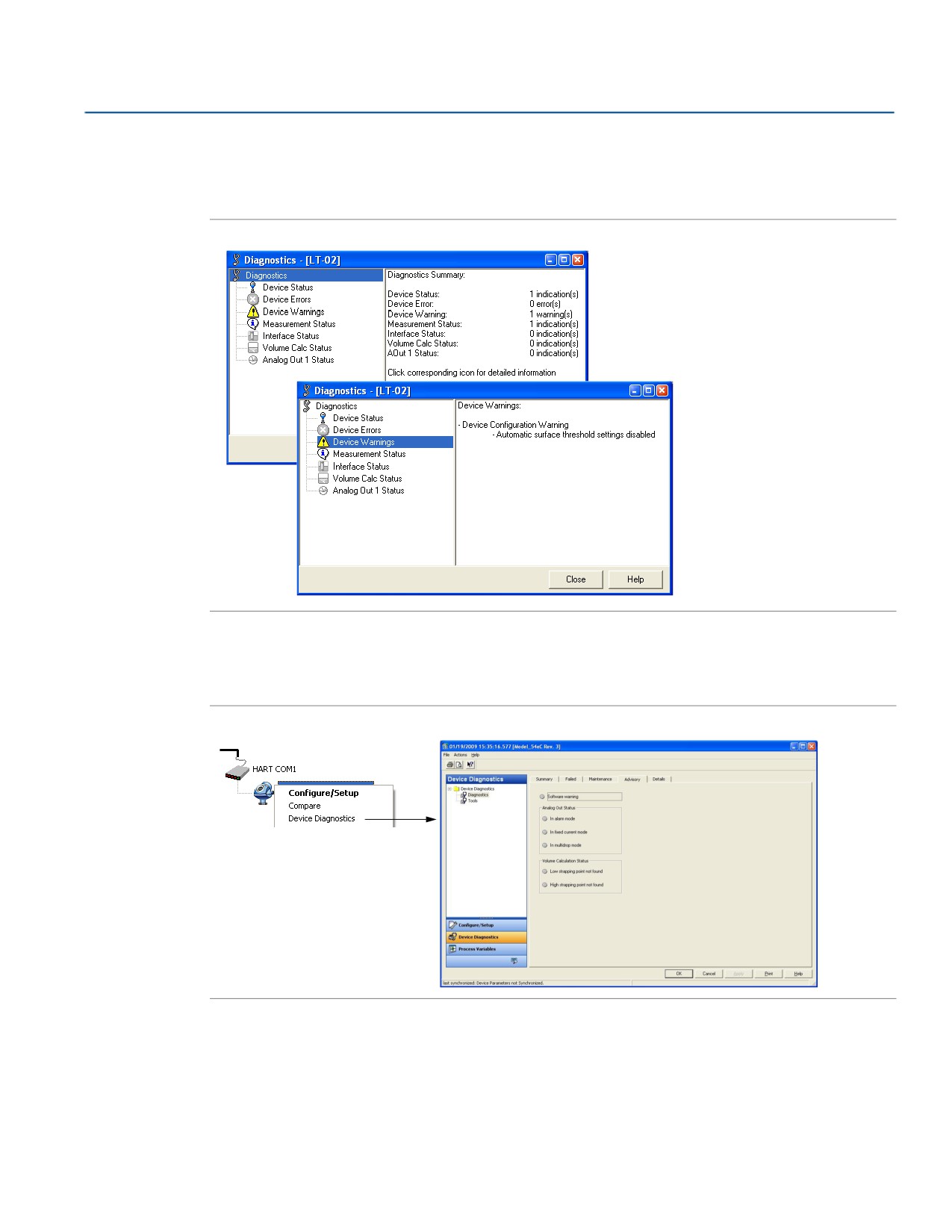

Рисунок 7-18. Окно диагностики в RRM
AMS Suite
Для вывода окна диагностики в AMS Suite необходимо нажать правой кнопкой мыши на требуемый
уровнемер и выбрать опцию Device Diagnostics (диагностика устройства):
Рисунок 7-19. Окно диагностики устройства в AMS Suite
Обслуживание и диагностика неисправностей
163
Обслуживание и диагностика неисправностей
Проводник DeltaV
1. В Проводнике DeltaV выбрать иконку требуемого уровнемера и правой кнопкой мыши нажать на
иконку блока Transducer 1100:
TRANSDUCER1100
Состояние
2. Выбрать опцию Status (состояние).
3. Выбрать вкладку Device Status (состояние устройства) для получения информации о состоянии
измерений. Выбрать вкладку Errors/Warnings (ошибки/предупреждения) для получения
информации об ошибках и предупреждениях.

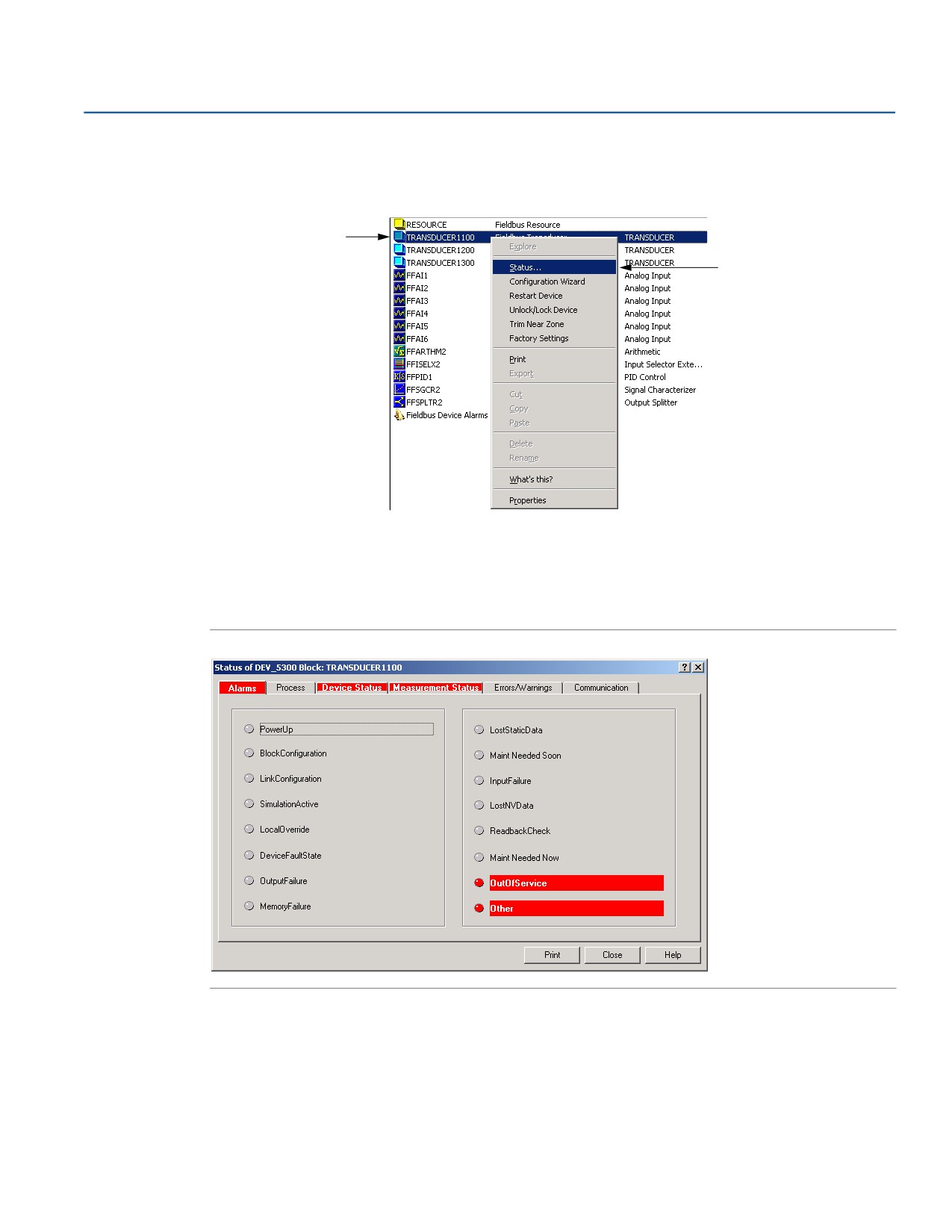

Рисунок 7-20. Окно состояния в DeltaV отображает различную информацию о состоянии
Команда HART
В полевом коммуникаторе соответствующей командой HART для опции диагностики является
[3, 1].
164
Обслуживание и диагностика неисправностей
Обслуживание и диагностика неисправностей
7.15
Использование режима моделирования
Данная функция может использоваться для моделирования измерений и аварийных сигналов.
RRM: выбрать опцию меню Tools (инструменты) > Simulation Mode (режим моделирования):

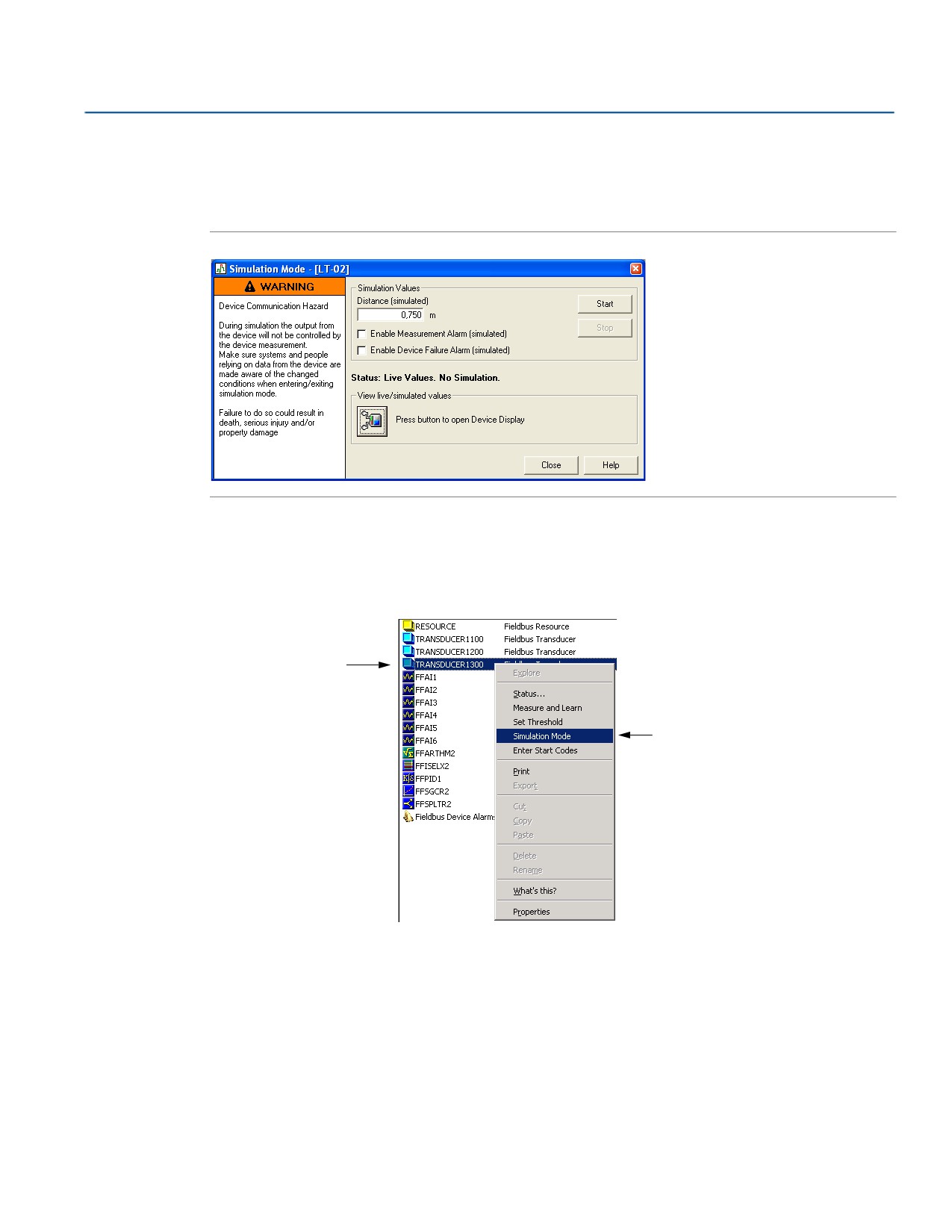

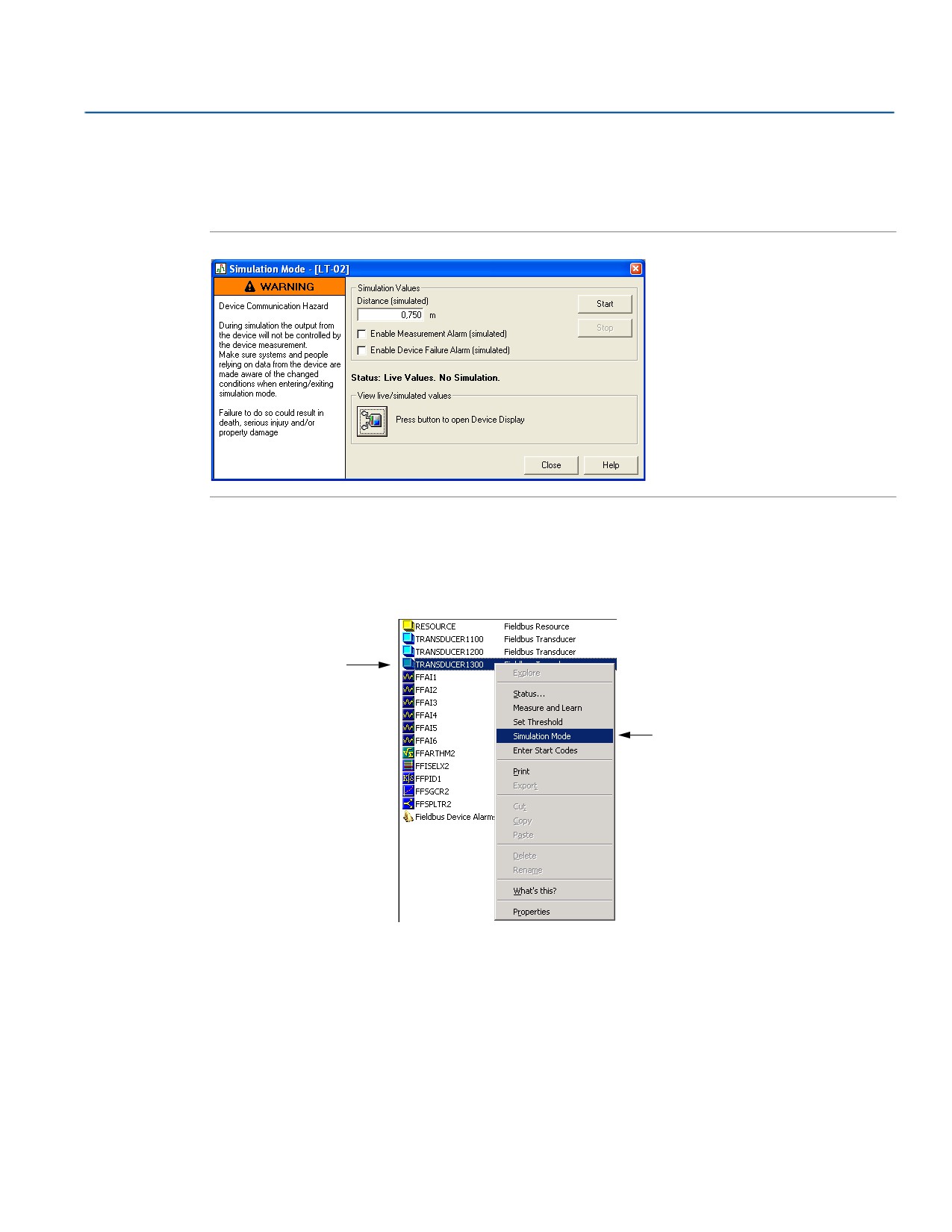

Рисунок 7-21. Окно режима моделирования в RRM
AMS Suite: Tools (инструменты) > Service (сервис) > Simulation Mode (режим моделирования).
Команда HART: [3, 2, 1, 3].
DeltaV:
1. В Проводнике DeltaV выбрать иконку требуемого уровнемера и правой кнопкой мыши нажать на
иконку блока Transducer 1300:
TRANSDUCER1300
Режим
2. Выбрать опцию Simulation Mode (режим моделирования).
Обслуживание и диагностика неисправностей
165
Обслуживание и диагностика неисправностей
7.16
Защита уровнемера от записи
Уровнемер 5300 можно защитить от внесения случайных изменений в конфигурацию с помощью функции
защиты паролем. Паролем по умолчанию является 12345. Рекомендуется не изменять данный пароль для
облегчения технического и сервисного обслуживания уровнемера.
RRM: Tools (инструменты) > Lock/Unlock Configuration Area (заблокировать/разблокировать
область конфигурации).
AMS Suite: Tools (инструменты) > Service (сервис) > Lock/Unlock Device (заблокировать/разблоки-
ровать устройство).
Команда HART: [3, 2, 1, 2].

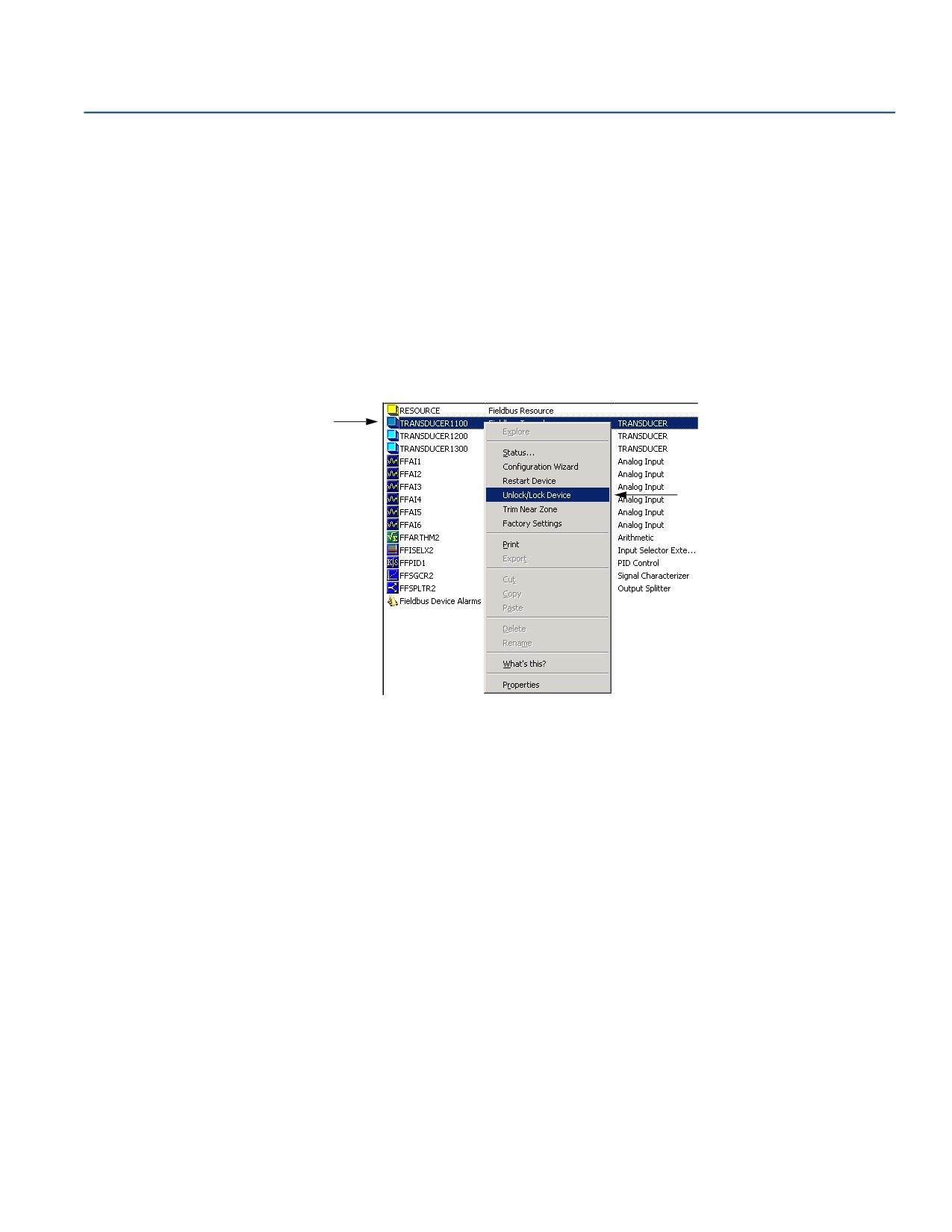

DeltaV:
1. В Проводнике DeltaV выбрать иконку уровнемера и правой кнопкой мыши нажать на иконку блока
Transducer 1100.
TRANSDUCER1100
Заблокировать/разблокировать
2. Выбрать опцию Unlock/Lock Device (заблокировать/разблокировать устройство).
7.17
Вход в режим сервиса в RRM
В RRM доступны служебные функции для опытных пользователей уровнемера 5300. При установке RRM в
Service Mode (режим сервиса) включаются все опции меню Service (сервис) в RRM. Паролем по умолчанию
для включения сервисного режима является admin. Пароль можно изменить, выбрав опцию Change
Password (изменить пароль) в меню Service (сервис).
7.18
Вывод на экран регистров ввода и регистров
хранения данных
Измеренные данные непрерывно сохраняются в Input Registers (регистры ввода). Просматривая
содержимое регистров ввода, опытные пользователи могут убедиться, что уровнемер работает исправно.
В Holding Registers (регистры временного хранения) хранятся различные параметры уровнемера,
такие как данные конфигурации, используемые для управления рабочими характеристиками уровнемера.
Используя RRM, можно редактировать большинство регистров временного хранения, просто вводя
новое значение в соответствующее поле ввода Value (значение). Некоторые регистры хранения можно
редактировать в отдельном окне. В таком случае можно изменять отдельные биты данных.
Для просмотра регистров ввода / временного хранения в RRM должен быть активирован сервисный
режим:
166
Обслуживание и диагностика неисправностей
Обслуживание и диагностика неисправностей
1. Выбрать опцию Enter Service Mode (войти в режим сервиса) в меню Service (сервис).
2. Ввести пароль (паролем по умолчанию является admin). Теперь опции просмотра регистров ввода и
временного хранения доступны.
3. Выбрать опцию Enter Service Mode (войти в режим сервиса) в меню Service (сервис).
4. Нажать кнопку Read (чтение). Для изменения значения регистра временного хранения достаточно
ввести новое значение в соответствующее поле Value (значение). Новое значение не будет сохранено,
пока не будет нажата кнопка Store (сохранить).

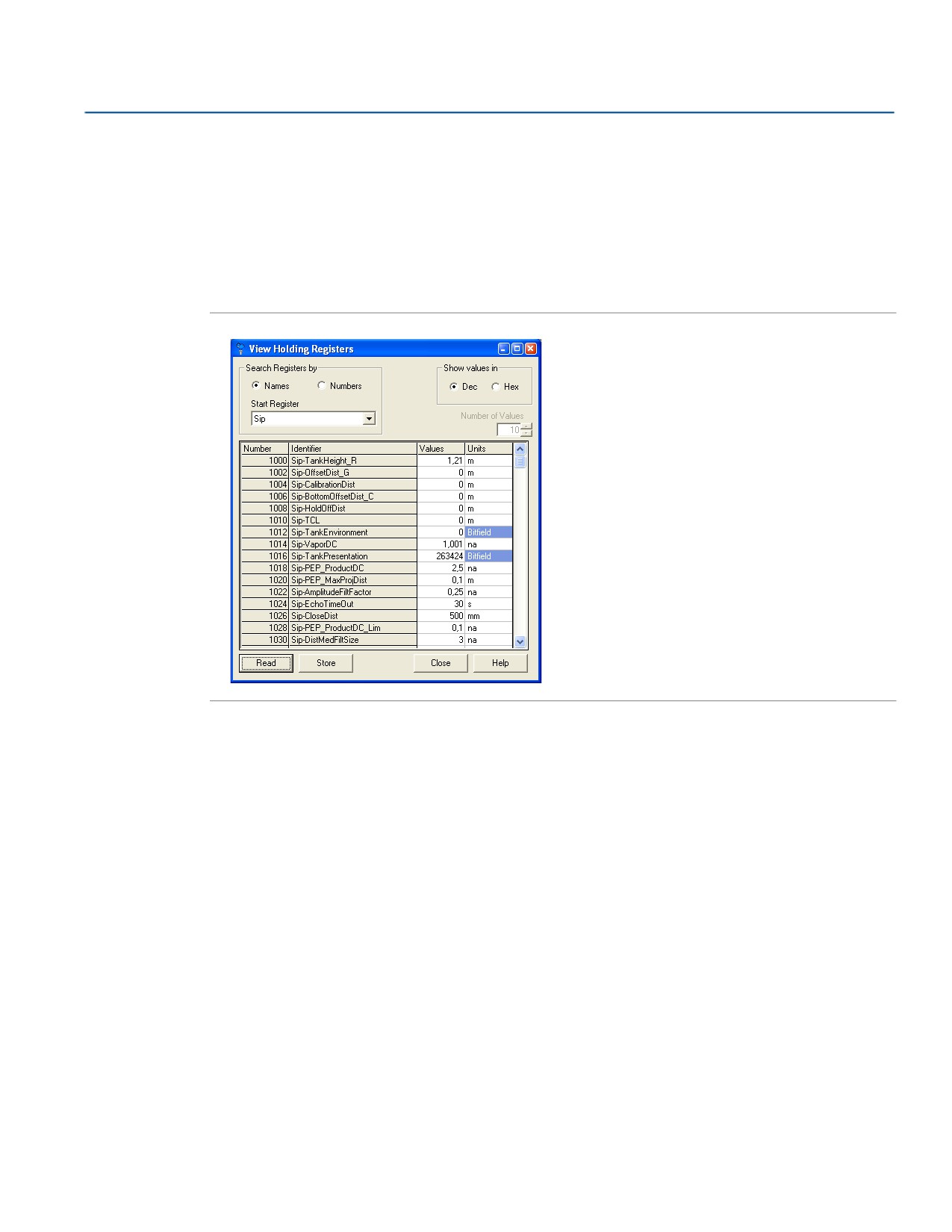

Рисунок 7-22. Регистры ввода и временного хранения можно просматривать в RRM
Обслуживание и диагностика неисправностей
167
Обслуживание и диагностика неисправностей
7.19

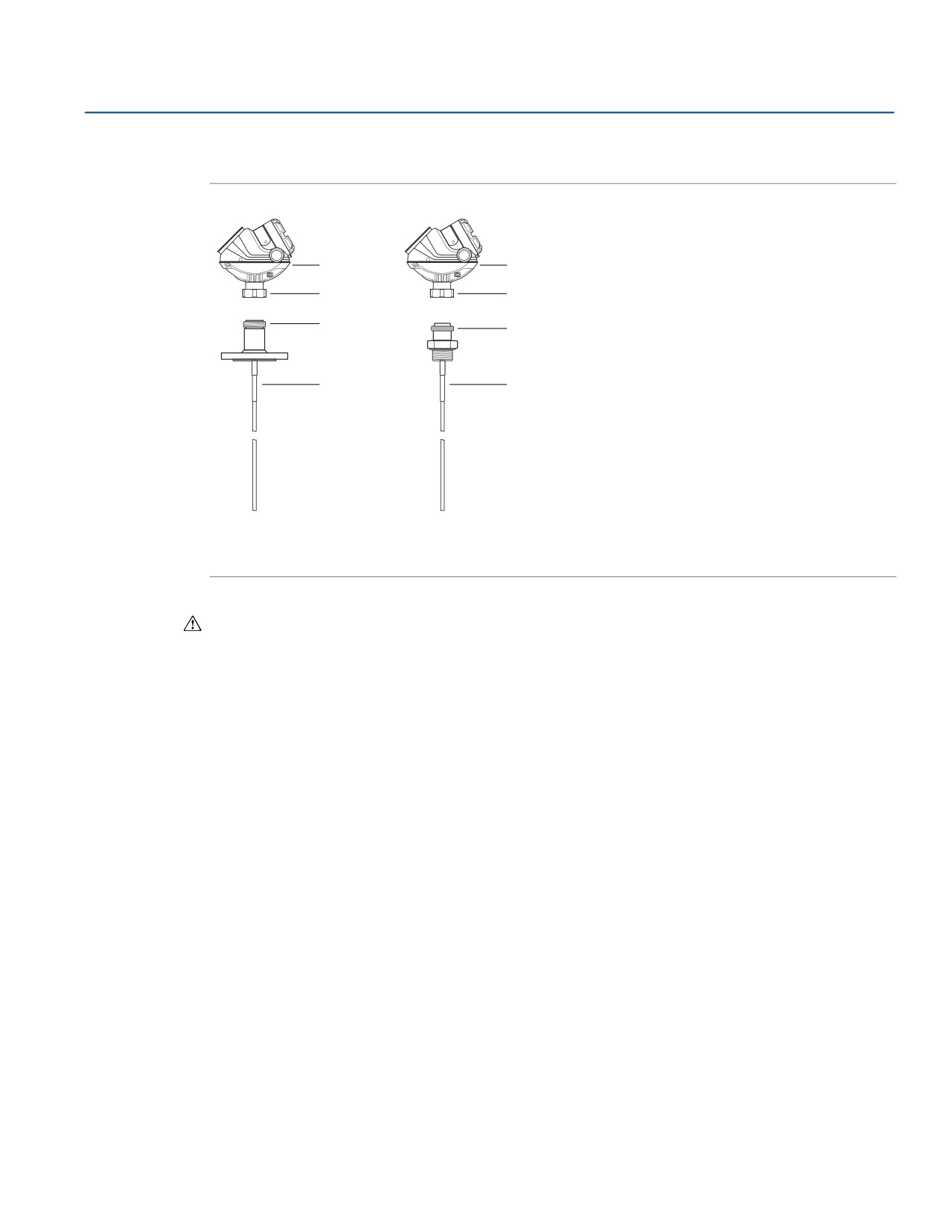

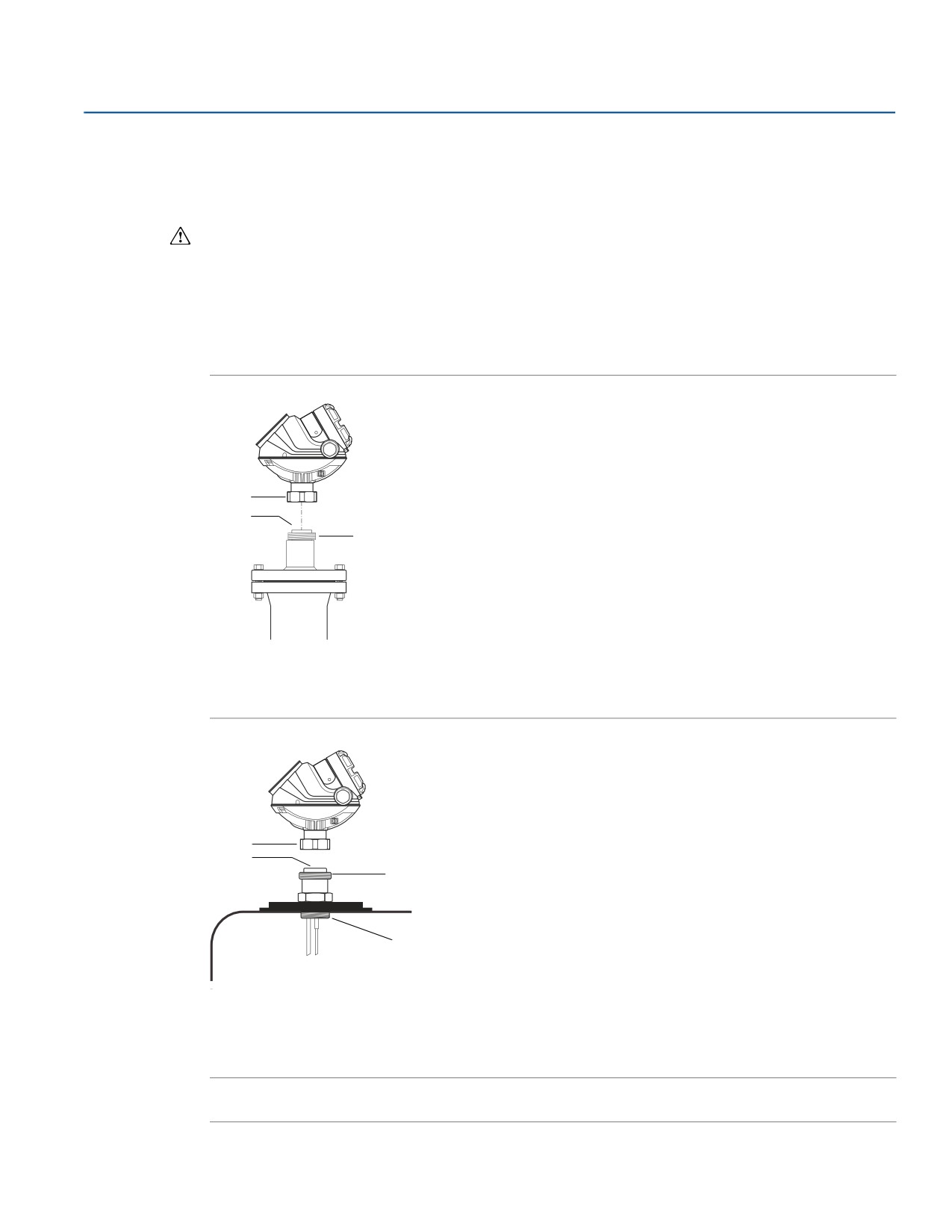

Снятие корпуса уровнемера
1. Ослабить гайку, с помощью которой корпус блока электроники соединяется с технологическим
уплотнением.
2. Осторожно поднять корпус уровнемера.
3. Следует убедиться, что верхняя поверхность технологического уплотнения чистая, а подпружиненная
шпилька в центре технологического уплотнения вставлена правильно (шпилька должна двигаться
назад при ее вдавливании в отверстие).
4. Установить на уплотнение зонда защитный колпачок. При отсутствии защитной заглушки прикрыть
технологическое уплотнение пластиковым пакетом.
Рисунок 7-23. Фланцевое соединение
A
B
C
A. Гайка
B. Поместить сюда защитную заглушку
C. Технологическое уплотнение
Рисунок 7-24. Резьбовое соединение
A
B
C
D
A. Гайка
B. Поместить сюда защитную заглушку
C. Технологическое уплотнение
D. Переходник
Примечание
Не вынимать технологическое уплотнение во время работы!
168
Обслуживание и диагностика неисправностей
Обслуживание и диагностика неисправностей
7.20
Замена зонда
7.20.1
Совместимость зонда и встроенного ПО
Корпуса уровнемера с более ранней версией встроенного ПО, чем 1.A4 (дата производства до 18.06.2008)
не совместимы с зондами HP/HTHP/C с маркировкой R2.
Корпуса уровнемера с версией встроенного ПО 1.A4 или более поздней совместимы с зондами HP/HTHP
без маркировки R2 при условии выполнения настройки ближней зоны (Trim Near Zone), как показано
ниже.
Только зонды, маркированные как R3, так и VC, совместимы с функцией динамической компенсации
испарения. Чтобы определить, поддерживает ли уровнемер пользователя функцию динамической
компенсации испарения, см. Приложение C: Расширенная конфигурация.

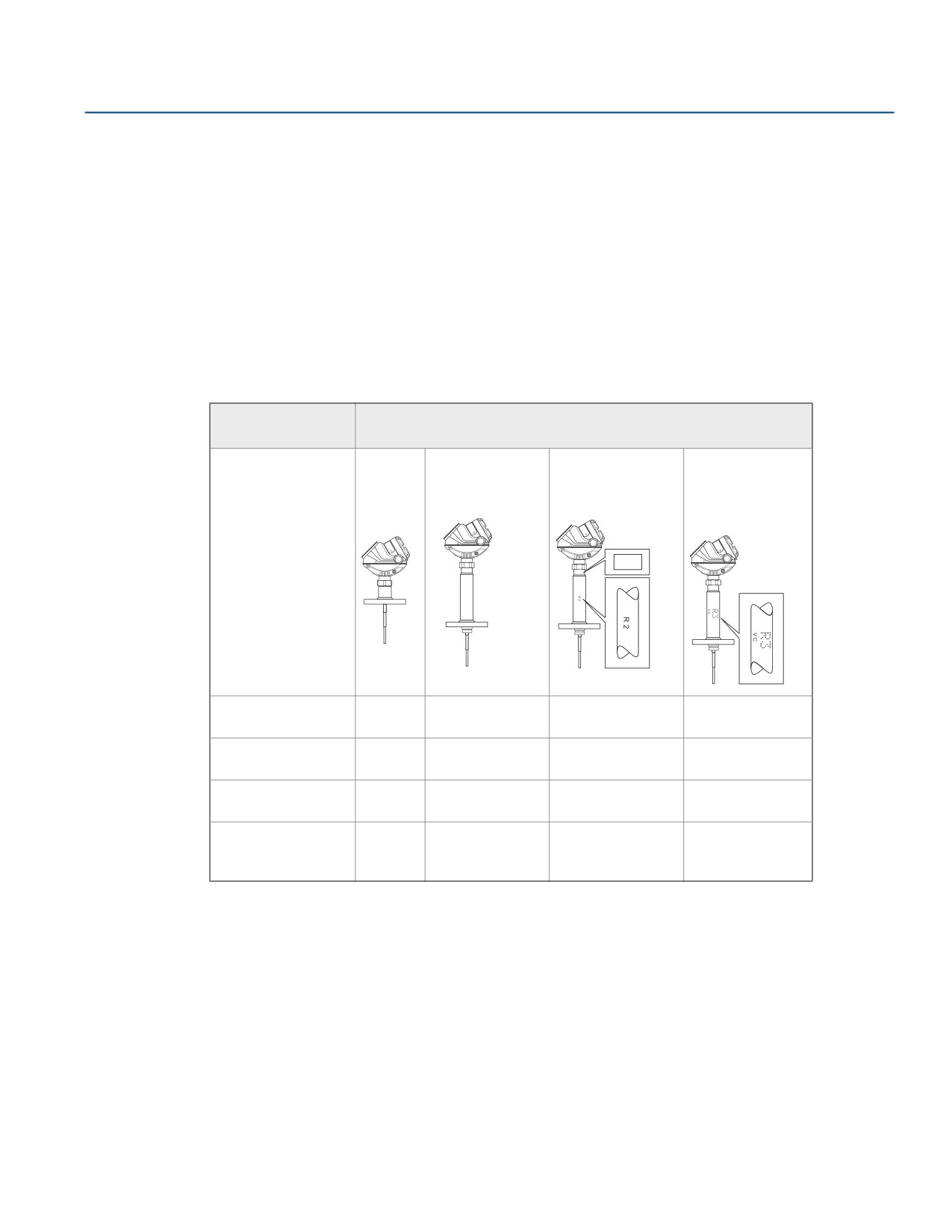

Таблица 7-1. Совместимость версии встроенного ПО и типа зонда
Версия
Тип зонда
встроенного ПО
Стандарт
HP/HTHP без
HP/HTHP/C только с
HTHP с обеими
ный
маркировки R2
маркировкой R2(1)
маркировками: R3 и
VC
R 2
R 2
Версия встроенного
Да
Да
Нет
Нет
ПО ранее 1.A4
Версия встроенного
Да
Да(2)
Да
Нет
ПО 1.А4
Версия встроенного
Да
Да(2)
Да(3)
Нет
ПО от 2.A2 до 2.F0
Версия встроенного
Да
Да(2)
Да(3)
Да(4)
ПО 2.H0 или более
поздняя
1.
Маркировка R2 размещается на уплотнении корпуса или на переходнике, как показано на рисунке.
2.
Требуется функция настройки ближней зоны (Trim Near Zone).
3.
Если не используется функция динамической компенсации испарения (Dynamic Vapor Compensation).
4.
Для обеспечения полной функциональности данного зонда необходимо, чтобы была активирована функция
динамической компенсации испарения.
Обслуживание и диагностика неисправностей
169
Обслуживание и диагностика неисправностей

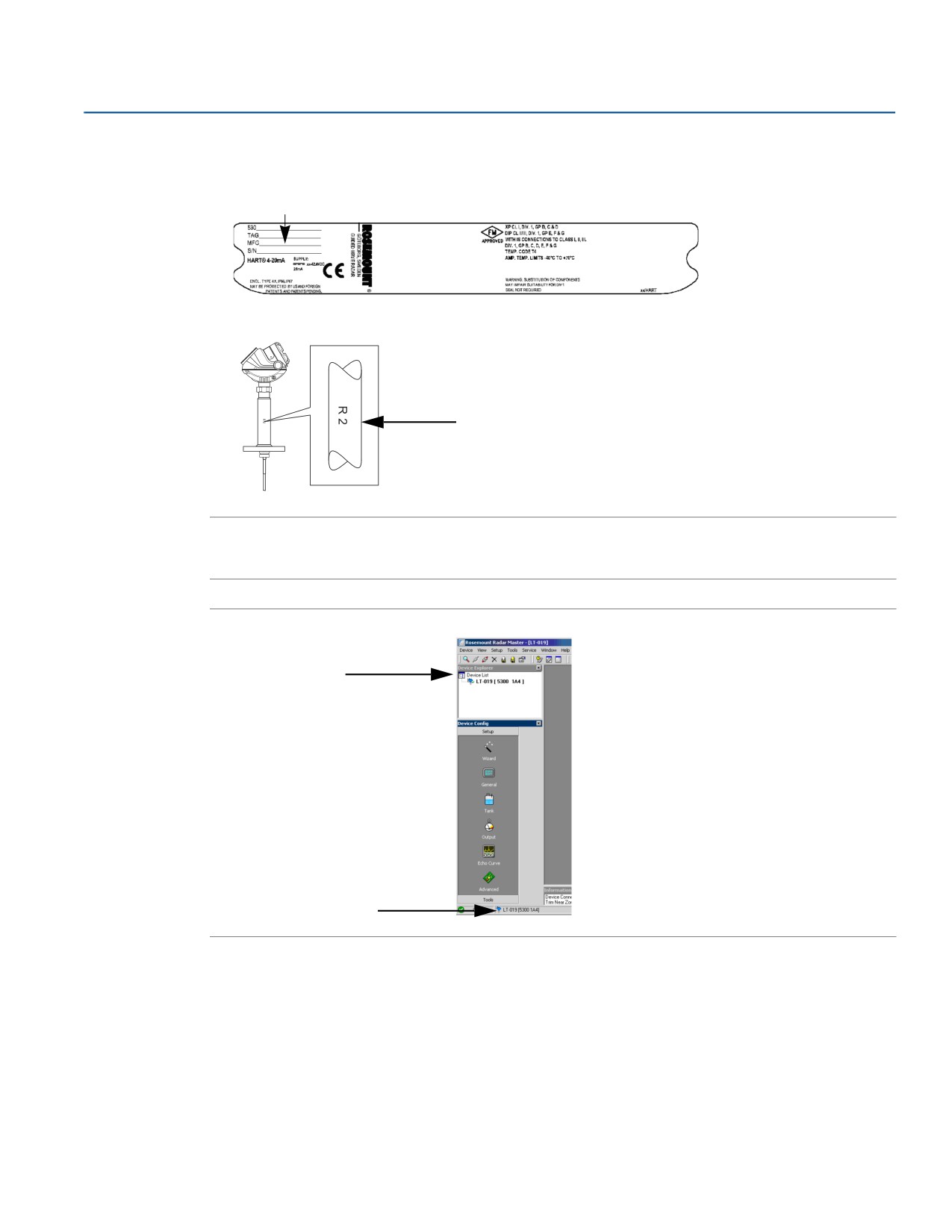

7.20.2
Проверка версии встроенного ПО и зонда
1. Проверить дату производства на табличке, расположенной на корпусе уровнемера.
Дата производства до 080618 (ГГММДД)
2. Проверить маркировку на зонде.
Пример: маркировка R2 на зонде
Примечание
В RRM номер версии ПО (версии встроенного ПО) можно проверить либо в Проводнике устройства, либо
внизу окна RRM, как показано на рис. 7-25.
Рисунок 7-25. Номер версии ПО
Device Explorer
(проводник
устройства)
Версия ПО 1.A4
170
Обслуживание и диагностика неисправностей
Обслуживание и диагностика неисправностей
7.20.3
Замена зонда
Рисунок 7-26. Замена зонда
A
A
B
B
C
C
D
D
A. Корпус уровнемера
B. Гайка
C. Технологическое уплотнение
D. Зонд
1.
Отвернуть гайку.
2.
Снять блок электроники уровнемера со старого зонда.
3.
На новом зонде защитная заглушка должна быть удалена, а верхняя поверхность уплотнения должна
быть чистой. Также следует убедиться, что подпружиненный контакт вставлен правильно по центру
уплотнения.
4.
Установить блок электроники на новый зонд.
5.
Затянуть гайку. Максимальное усилие затяжки — 40 Н·м.
6.
Если типы нового и старого зондов отличаются, внесите изменения в настройки уровнемера, указав
правильное значение для Probe Type (тип зонда):
Быстрая последовательность клавиш HART [2, 1, 2]
или
в RRM выбрать иконку Tank (резервуар) на панели инструментов Device Config/Setup (конфигурация
устройства / настройка).
7.
Измерить Probe length (длина зонда) и ввести измеренное значение:
Быстрая последовательность клавиш HART [2, 1, 2]
или
в RRM выбрать иконку Tank (резервуар) на панели инструментов Device Config/Setup (конфигурация
устройства / настройка) и выбрать закладку Probe (зонд) в окне Tank (резервуар).
8.
В определенных случаях необходима точная настройка с помощью функции настройки ближней зоны
(Trim Near Zone).
Чтобы узнать, требуется ли она, в RRM выбрать Guided Setup (пошаговая настройка) > Device
specific setup (настройки, специфичные для устройства).
В полевом коммуникаторе следует использовать быструю последовательность клавиш HART [2, 1, 7, 2].
При использовании функции настройки ближней зоны уровень продукта в резервуаре должен быть
снижен ниже ближней зоны для получения точных данных измерения (см. рис. 7-27).
Обслуживание и диагностика неисправностей
171
Обслуживание и диагностика неисправностей

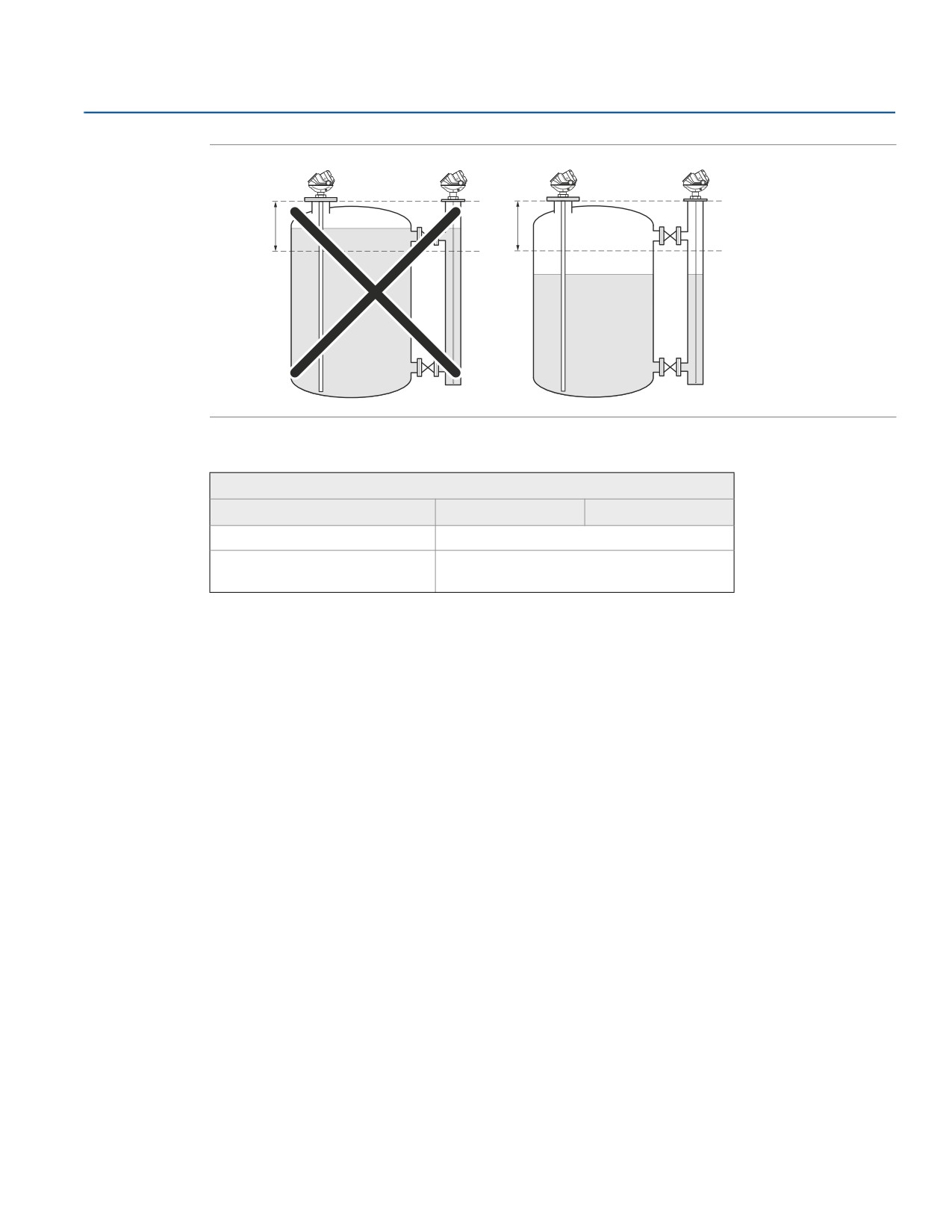

Рисунок 7-27. Уровень продукта находится ниже ближней зоны
Ближняя зона
Таблица 7-2. Определение ближней зоны (Near Zone) в зависимости от версий ПО и типов
зонда
Ближняя зона волноводного радарного уровнемера 5300
Версия встроенного ПО
Жесткие зонды
Гибкие зонды
Версия встроенного ПО ранее 1.A4
0,37 м
Версия встроенного ПО 1.A4 или
1м
более поздняя
9. Проверить правильность измерения уровнемером уровня продукта. В противном случае см. раздел
“Калибровка уровня и расстояния” на стр. 157.
172
Обслуживание и диагностика неисправностей
Обслуживание и диагностика неисправностей
7.21
Указания по поиску и устранению неисправностей
Если, несмотря на отсутствие диагностических сообщений, неисправность присутствует, см. табл. 7-3 для
получения информации о возможных причинах.
Таблица 7-3. Таблица поиска и устранения неисправностей
Проблема
Возможная причина
Действие
Показания уровня отсутствуют
Отключено питание
Проверить источник питания
Отключен кабель обмена
Проверить кабели на предмет наличия
данными
последовательного обмена данными
Зонд не подключен
Проверить окно диагностики (см.
раздел “Диагностика” на стр. 162),
чтобы проверить активные сообщения
о состоянии
Проверить наличие сигнала Probe
Missing (зонд отсутствует). Если он
активен, проверить подключение
зонда
Нет связи по протоколу HART.
Конфигурация
Проверить, правильный ли
последовательного порта не
последовательный порт выбран на
соответствует подключенному
сервере HART (см. раздел “Выбор
последовательному порту
последовательного порта” на
Возможно, отключены кабели
стр. 98)
Неправильный адрес HART
Проверить схему подключения
Неисправность оборудования
Убедиться, что сопротивление контура
Резистор HART
составляет не менее 250 .
Проверить кабели
Убедиться, что используется
правильный адрес HART. Попробовать
адрес = 0
Проверить величину тока на
аналоговом выходе и убедиться в том,
что аппаратная часть уровнемера
функционирует
Проверить правильность настроек в
RRM. В меню выбрать Device
(устройство), Search (поиск). Нажать
Settings (настройки) и вкладку HART.
Убедиться в правильности выбранных
значений. Стандартные значения
приведены на стр. 95.
Аналоговый выход установлен в
Отказ функции измерения или
Просмотреть окно диагностики (см.
режим аварийной сигнализации.
неисправность уровнемера.
раздел “Диагностика” на стр. 162), чтобы
проверить наличие активных сообщений
об ошибках и состоянии.
Регистрируются и импульсы
Установлен режим измерений
Установить режим измерения на Level and
поверхности, и импульсы
Level Only (только уровень
Interface (измерение уровня продукта и
границы раздела сред, но на
продукта).
границы раздела сред) (см. раздел
графике эхосигнала уровень
“Параметры базовой конфигурации”
границы раздела сред
на стр. 88).
отображается как неизвестный.
Обслуживание и диагностика неисправностей
173
Обслуживание и диагностика неисправностей
Проблема
Возможная причина
Действие
Регистрируются и импульсы
Граница раздела сред
Действия не требуются. Проверить
поверхности, и импульсы
распознается как двойное
близость взаимного расположения
границы раздела сред, но на
отражение
поверхности и границы раздела сред с
графике эхосигнала уровень
Импульсы поверхности и
помощью графика эхосигнала; см. раздел
границы раздела сред
границы раздела сред
“Анализ эхосигнала” на стр. 145.
отображается как неизвестный.
находятся очень близко друг к
другу
Импульс поверхности обнаружи-
Задан неверный тип зонда
Для проверки наличия активных
вается, но значение уровня
Пороговое значение опорного
сообщений и наличия предупреждения
некорректно отображается как
эхосигнала в состоянии Bad
Full Tank/Empty Tank (резервуар
Full (заполнен) или Empty (пуст).
полон / резервуар пуст) просмотреть
окно диагностики; см. раздел
“Диагностика” на стр. 162. Если
сообщение присутствует, убедиться, что:
тип зонда задан верно
опорный сигнал находятся ниже
порогового значения амплитуды. Если
это не так, настроить пороговое
значение опорного эхосигнала на
подходящее значение
Опорный сигнал не регистриру-
Резервуар заполнен
Проверить уровень продукта
ется.
Тип зонда задан неправильно
Проверить правильность
Неверное пороговое значение
конфигурации типа зонда
амплитуды опорного сигнала
Проверить пороговое значение
амплитуды опорного сигнала
Неверные показания уровня
Неверное пороговое значение
Настроить пороговое значение
границы раздела сред.
эхосигнала границы раздела
границы раздела сред; см. раздел
сред
“Эхосигнал границы раздела сред
Неверное значение
не обнаружен” на стр. 153
диэлектрической
Проверить значение диэлектрической
проницаемости верхнего
проницаемости верхнего продукта; см.
продукта
раздел “Параметры базовой
конфигурации” на стр. 88
Неверное значение уровня.
Ошибка конфигурирования
Проверить параметр Tank Height
В резервуаре присутствуют
(высота резервуара)
объекты, создающие помехи
Проверить информацию о состоянии
и диагностическую информацию
Убедиться, что уровнемер не
зафиксирован на постороннем
объекте; см. раздел “Устранение
паразитных эхосигналов” на
стр. 154
Настроить пороговое значение
амплитуды сигнала поверхности; см.
раздел “Эхосигнал поверхности
продукта не найден” на стр. 152
Встроенный индикатор не
Проверить конфигурацию индикатора
работает.
Проверить контур питания
уровнемера
Проверить подключение индикатора
Связаться с сервисным отделом
компании Emerson(1)
174
Обслуживание и диагностика неисправностей
Обслуживание и диагностика неисправностей
Проблема
Возможная причина
Действие
Отказ связи карты FOUNDATION
Проверить настройки режима
Fieldbus с уровнемером
устройства; там должен быть указан
FOUNDATION Fieldbus
(параметр: ENV_DEVICE_MODE)
Использовать метод перезапуска из
ресурсного блока
Перезагрузить прибор (выключить и
включить питание)
Ошибка измерения уровня
Проверить источник питания
Проверить конфигурацию прибора
(блок преобразователей)
Проверить правильность
механического монтажа
Ошибка измерения температуры
Проверить температуру окружающей
среды(2)
Перезапустить прибор
Связаться с сервисным отделом
компании Emerson
Ошибка измерения объема
Перезапустить прибор
Проверить конфигурацию прибора с
помощью инструмента
конфигурирования на базе ПК
Отсутствует эхосигнал
Проверить мощность сигнала
поверхности
Перезапустить уровнемер
См. раздел “Эхосигнал поверхности
продукта не найден” на стр. 152
Ошибка БД / ошибка
Перезапустить уровнемер
СВЧ-блока / ошибка
Установить базу данных по умолчанию,
конфигурации / другая ошибка
загрузить базу данных по умолчанию
Скачать прикладное программное
обеспечение
Обратиться в сервисный центр
Ошибка ПО / ошибка
Перезапустить уровнемер
индикатора / ошибка
Обратиться в сервисный центр
аналогового выхода
1.
Неисправная панель индикатора может быть заменена только силами сервисного персонала в сервисном отделе компании Emerson.
Запрещается заменять индикатор во время работы уровнемера.
2.
Если уровнемер 5300 был подвержен воздействию температуры, выходящей за установленные пределы, устройство может прекратить
исправно функционировать.
Обслуживание и диагностика неисправностей
175
Обслуживание и диагностика неисправностей
7.22
Диагностические сообщения
7.22.1
Состояние устройства
Сообщения о состоянии устройства, которые могут появляться на встроенном индикаторе, полевом
коммуникаторе или в RRM, приведены в табл. 7-4:
Таблица 7-4. Состояние устройства
Сообщение
Описание
Действие
Running Boot Software
Не удалось запустить ПО приложения.
Связаться с сервисным отделом
компании Emerson.
Device Warning
Активировано предупреждение
Подробно см. в «Предупреждающих
устройства.
сообщениях».
Device Error
Активна ошибка устройства.
Подробно см. в «Сообщениях об
ошибках».
Sim Mode 0 Active
Включен режим моделирования.
Отключить режим моделирования в
RRM, выбрать Tools (инструменты),
Simulation Mode (режим моделирова-
ния), и нажать кнопку Stop
(остановить).
Advanced Simulation Mode Active
Включен режим расширенного
Для отключения режима
моделирования.
расширенного моделирования
установить регистр временного
хранения 3600 = 0 (см. раздел “Вывод
на экран регистров ввода и
регистров хранения данных” на
стр. 166).
Interface Invalid
Недействительные результаты
Проверить сообщения об ошибках,
измерения границы раздела сред.
предупреждающие сообщения и
состояние границы раздела сред для
получения подробной информации.
Invalid Measurement
Недействительные результаты
Проверить сообщения об ошибках,
измерения уровня.
предупреждающие сообщения и
состояние измерения для получения
подробной информации.
User Register Area Write Protected
Конфигурационные регистры
С помощью функции Lock/Unlock
защищены от записи.
(заблокировать/разблокировать)
отключить защиту от записи (см.
раздел “Защита уровнемера от
записи” на стр. 166).
Write Protected Jumper Set
На индикаторе включена перемычка
Удалить перемычку защиты от записи.
защиты от записи.
Factory Settings Used
Используется заводская
Нарушена калибровка уровнемера.
конфигурация по умолчанию.
Связаться с сервисным отделом
компании Emereson.
Probe missing
Зонд не обнаружен.
Проверить правильность монтажа
зонда. Проверить связь между
зондом и корпусом уровнемера.
176
Обслуживание и диагностика неисправностей
Обслуживание и диагностика неисправностей
7.22.2
Ошибки
Сообщения об ошибках, которые могут появляться на встроенном индикаторе, в полевом
коммуникаторе, в менеджере устройств AMS или в RRM, приведены в табл. 7-5. Как правило, при
появлении ошибки выходной сигнал переводится в состояние сигнализации.
Ошибки указываются в окне Diagnostics (диагностика) в RRM.
Таблица 7-5. Сообщения об ошибках
Сообщение
Описание
Действие
RAM error
Во время проверок, проводимых при пуске,
Связаться с сервисным отделом
обнаружена ошибка в памяти данных прибора
компании Emerson.
(ОЗУ).
Примечание. В данном случае происходит
автоматический сброс прибора.
FPROM error
Во время проверок, проводимых при пуске,
Связаться с сервисным отделом
обнаружена ошибка в памяти данных прибора
компании Emerson.
(ПЗУ, программируемом в условиях
эксплуатации).
Примечание. В данном случае происходит
автоматический сброс прибора.
Database (Hreg) error
Обнаружена ошибка в конфигурационной
Загрузить значения по умолчанию и
памяти (ЭСППЗУ) уровнемера. Данная ошибка
перезапустить уровнемер. Если
является либо ошибкой контрольной суммы,
проблема сохраняется, следует
которая разрешается путем загрузки базы
обратиться в сервисный отдел
данных по умолчанию, либо аппаратной
компании Emerson.
ошибкой.
Примечание. Уровнемер использует
значения по умолчанию до устранения
ошибки.
Microwave Module error
Ошибка модуля СВЧ.
Связаться с сервисным отделом
компании Emerson.
LCD error
Обнаружена ошибка ЖКИ.
Связаться с сервисным отделом
компании Emerson.
Modem error
Обнаружена ошибка модема, используемого
Связаться с сервисным отделом
для цифровой связи.
компании Emerson.
Analog out error
Ошибка модуля аналогового выхода.
Связаться с сервисным отделом
компании Emerson.
Internal temperature
Ошибка измерения внутренней температуры.
Связаться с сервисным отделом
error
компании Emerson.
-55 °C < внутренняя температура < 85 °C.
Other hardware error
Обнаружена неустановленная аппаратная
Связаться с сервисным отделом
ошибка.
компании Emerson.
Measurement error
Обнаружена серьезная ошибка измерения.
Связаться с сервисным отделом
компании Emerson.
Configuration error
Как минимум один из конфигурационных
Загрузить базу данных по
параметров выходит за допустимые пределы.
умолчанию и перезапустить
уровнемер (см. раздел “Сброс до
Примечание. Уровнемер использует
заводских настроек” на стр. 161)
значения по умолчанию до устранения
Сконфигурировать уровнемер или
ошибки.
загрузить резервную копию
конфигурации (см. раздел
“Резервная копия конфигурации
уровнемера” на стр. 160)
Если проблема сохраняется,
следует обратиться в сервисный
отдел компании Emerson
Software error
Выявлена ошибка в ПО уровнемера.
Связаться с сервисным отделом
компании Emerson.
Обслуживание и диагностика неисправностей
177
содержание .. 7 8 9 10 ..
