Руководство по капитальному ремонту грунтовых насосов (1977 год)

Руководство по капитальному ремонту грунтовых насосов ГрТ 400/40,  ГрТ 1600/50в,  ГрТ 1600/50,  ГрТ 1250/71

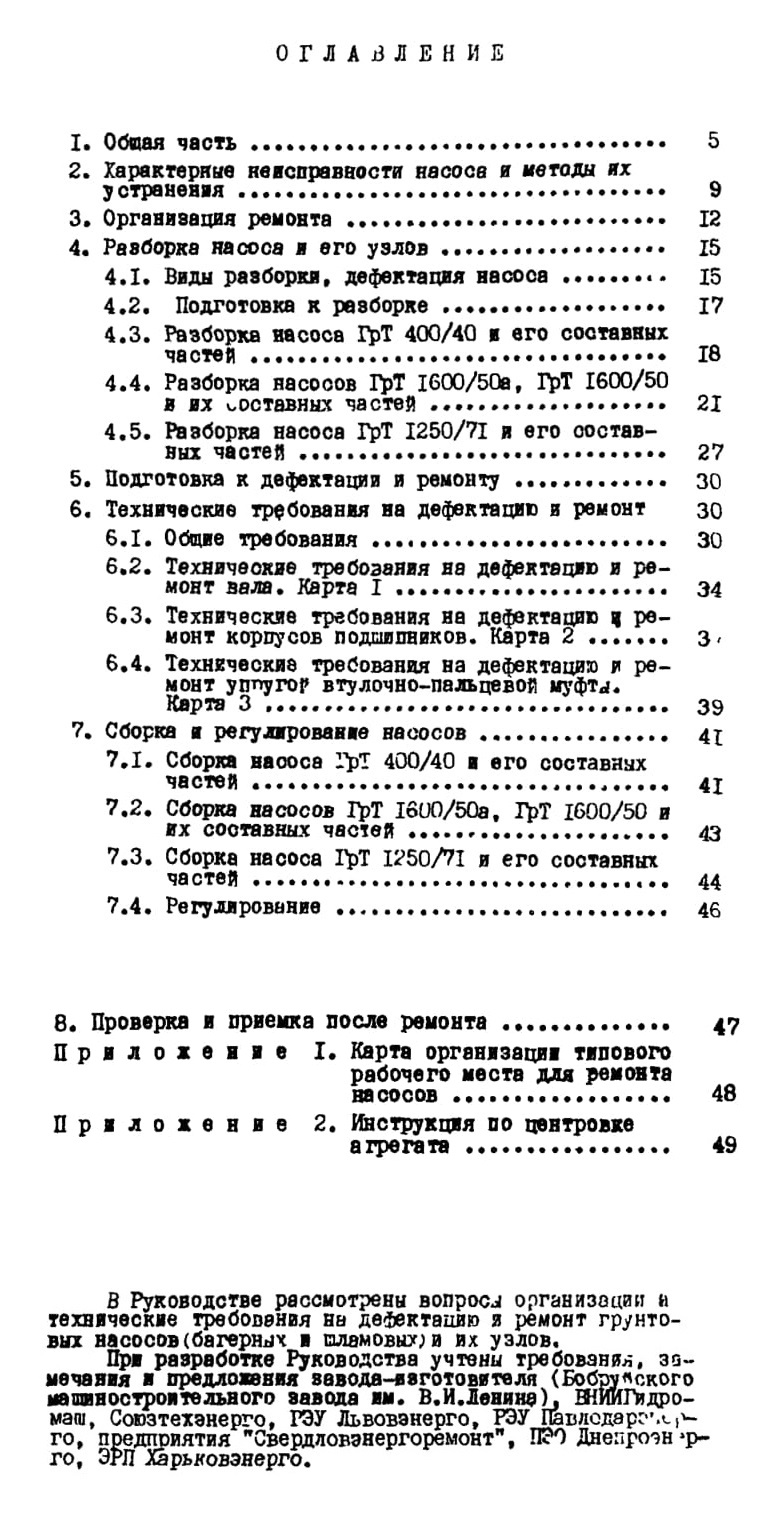

Оглавление

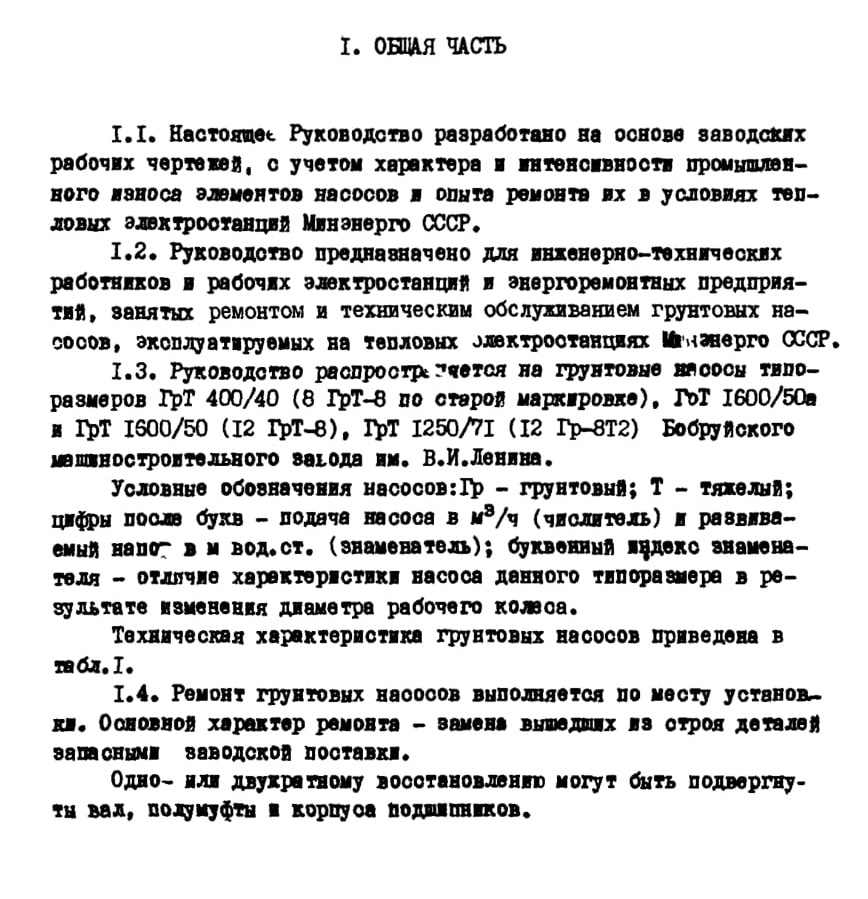

Общая часть

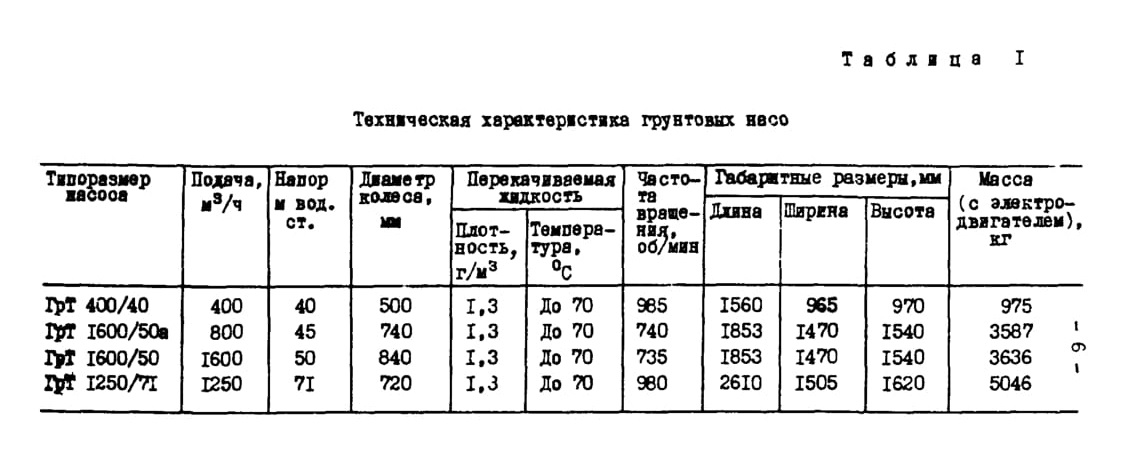

Техническая характеристика грунтовых насосов

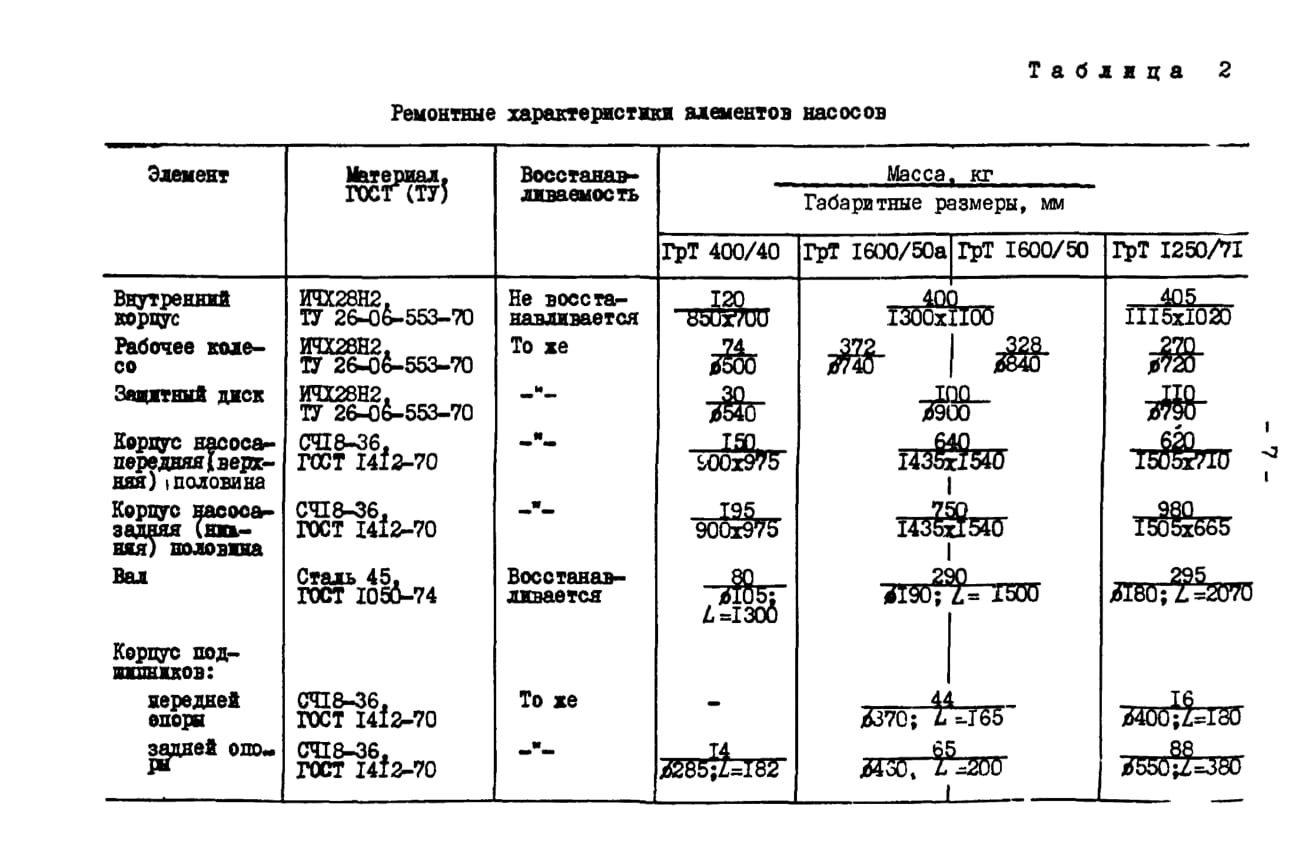

Таблица 3

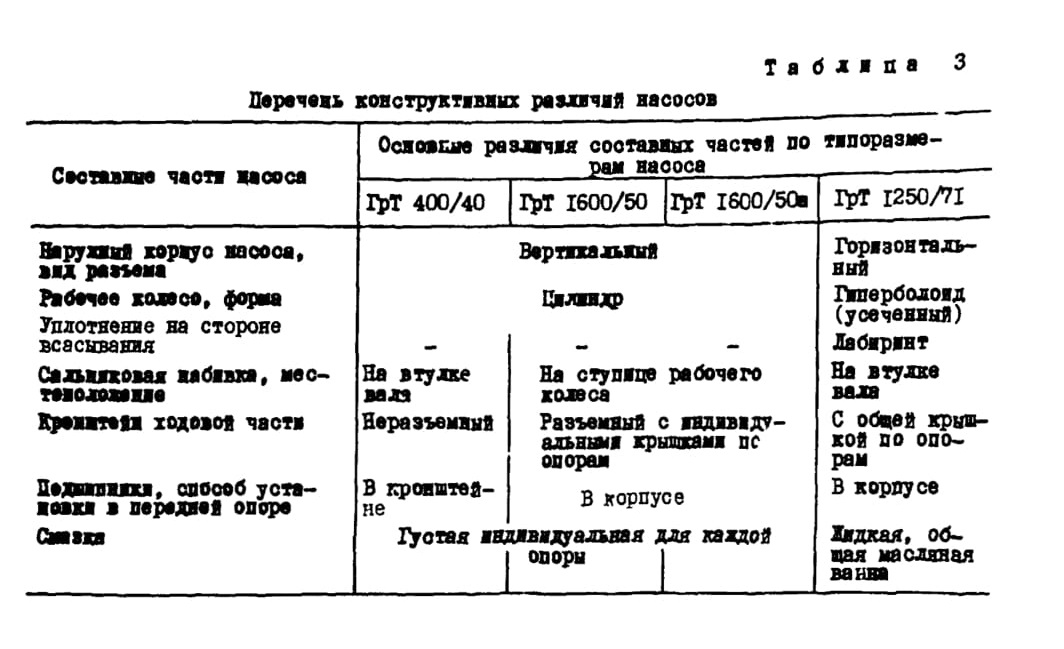

Перечень конструктивных различий насосов

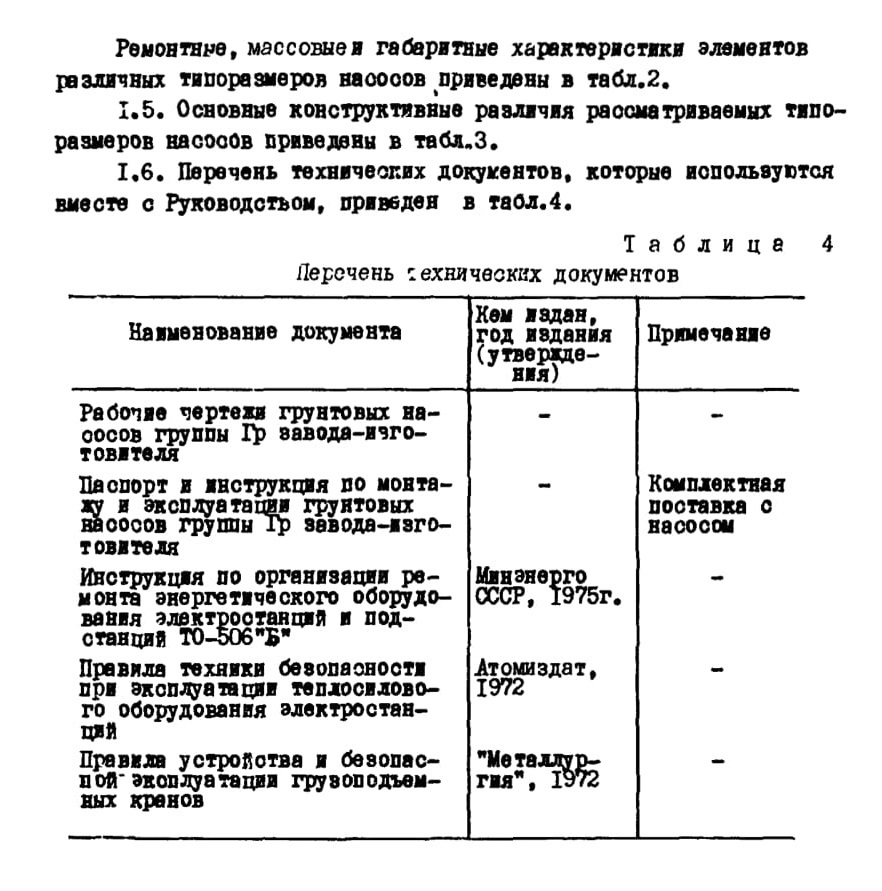

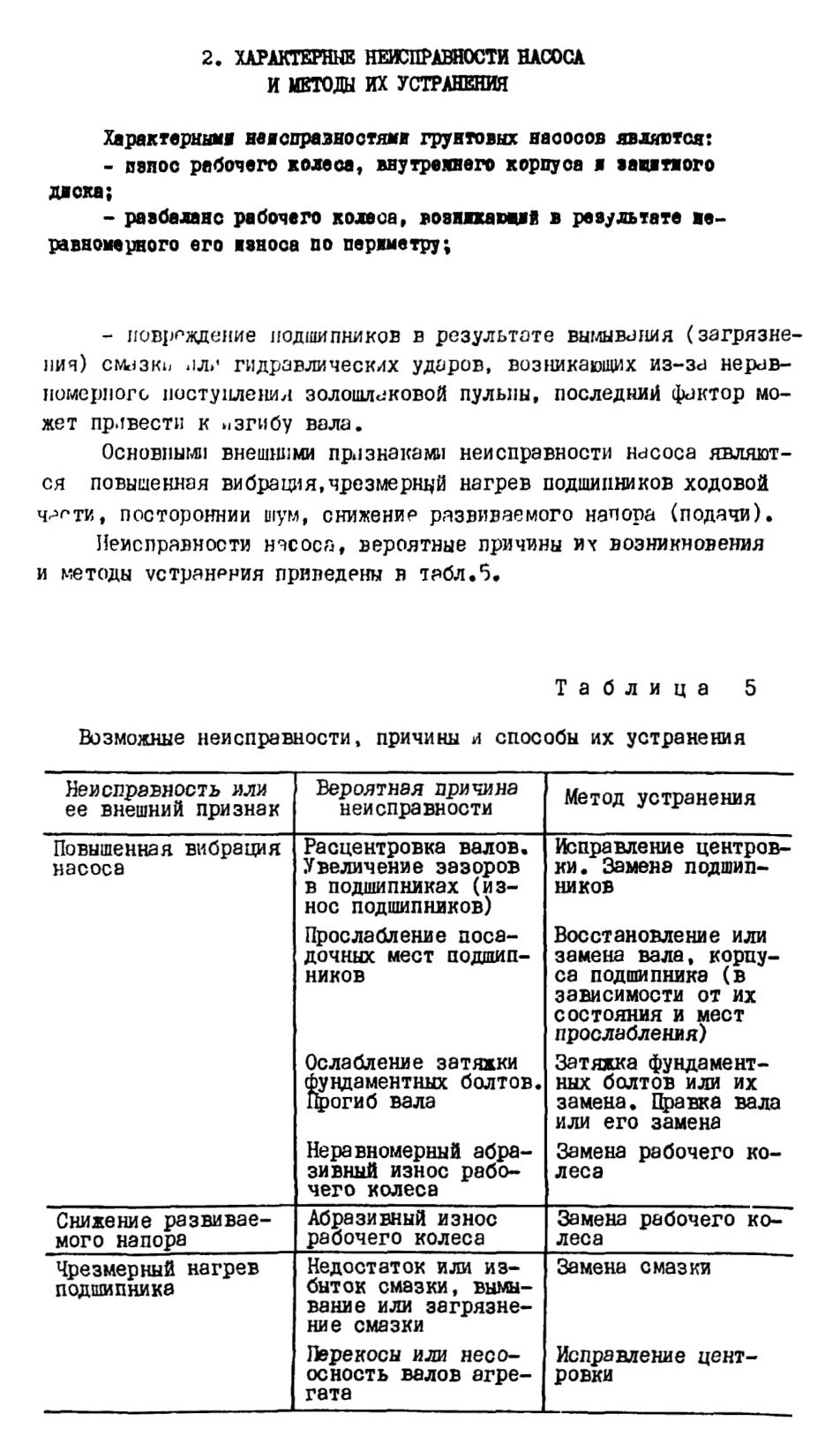

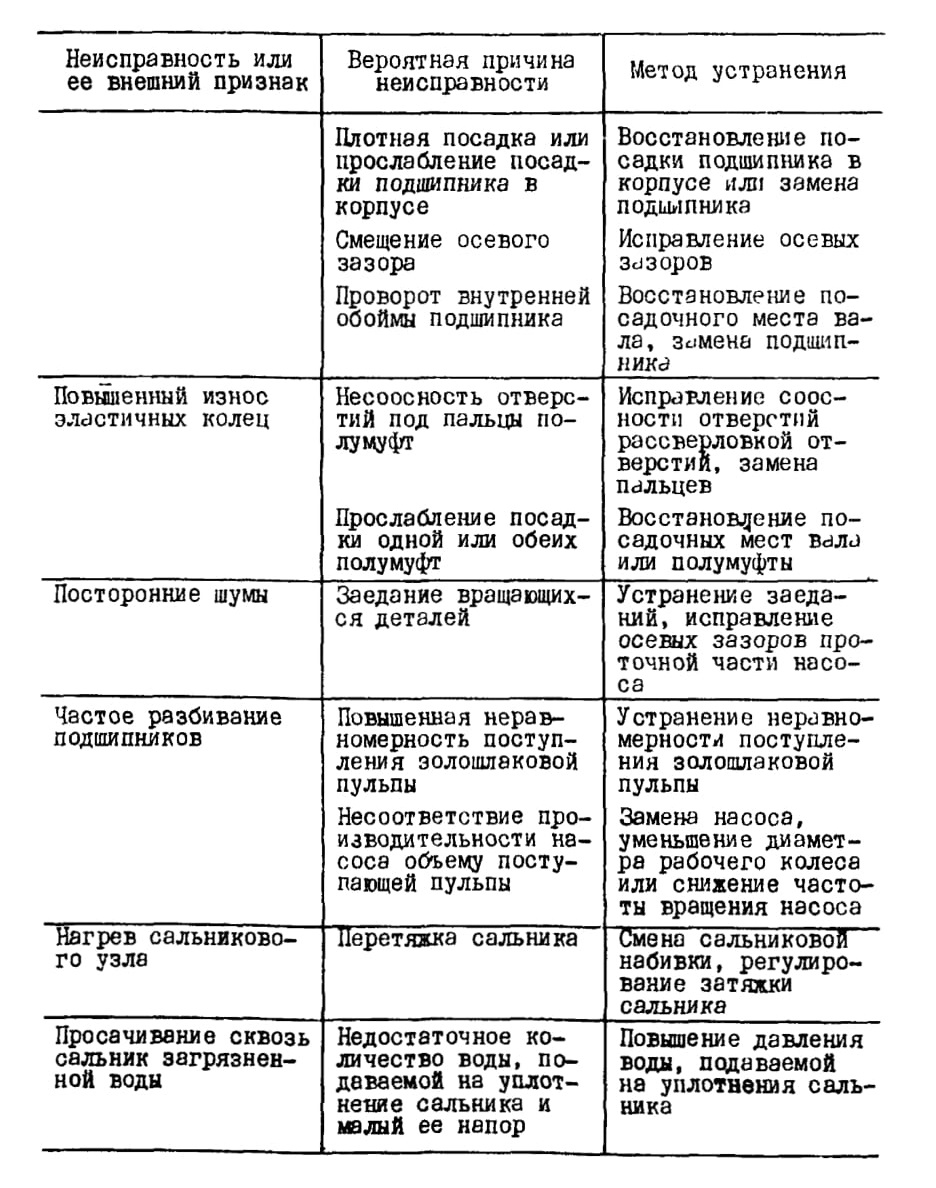

2 Характерные неисправности насоса и методы их устранения

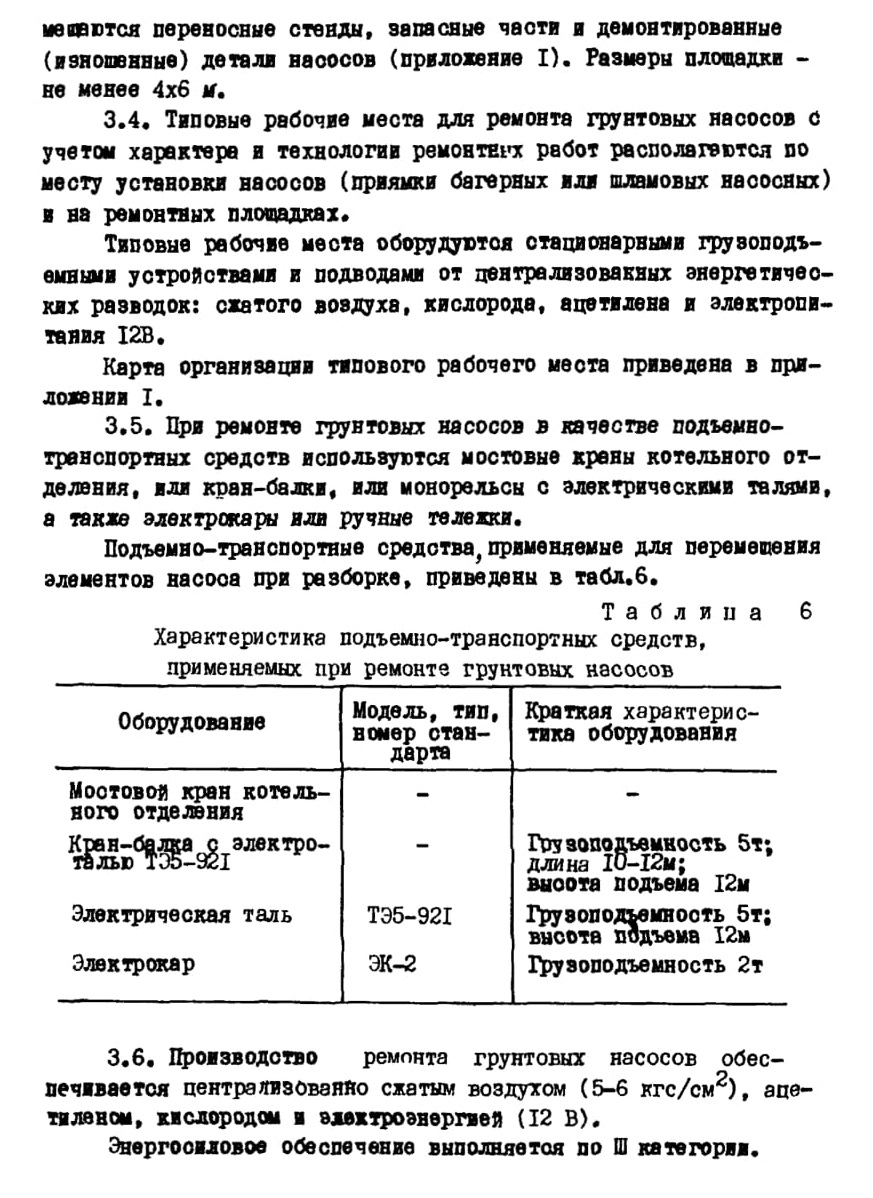

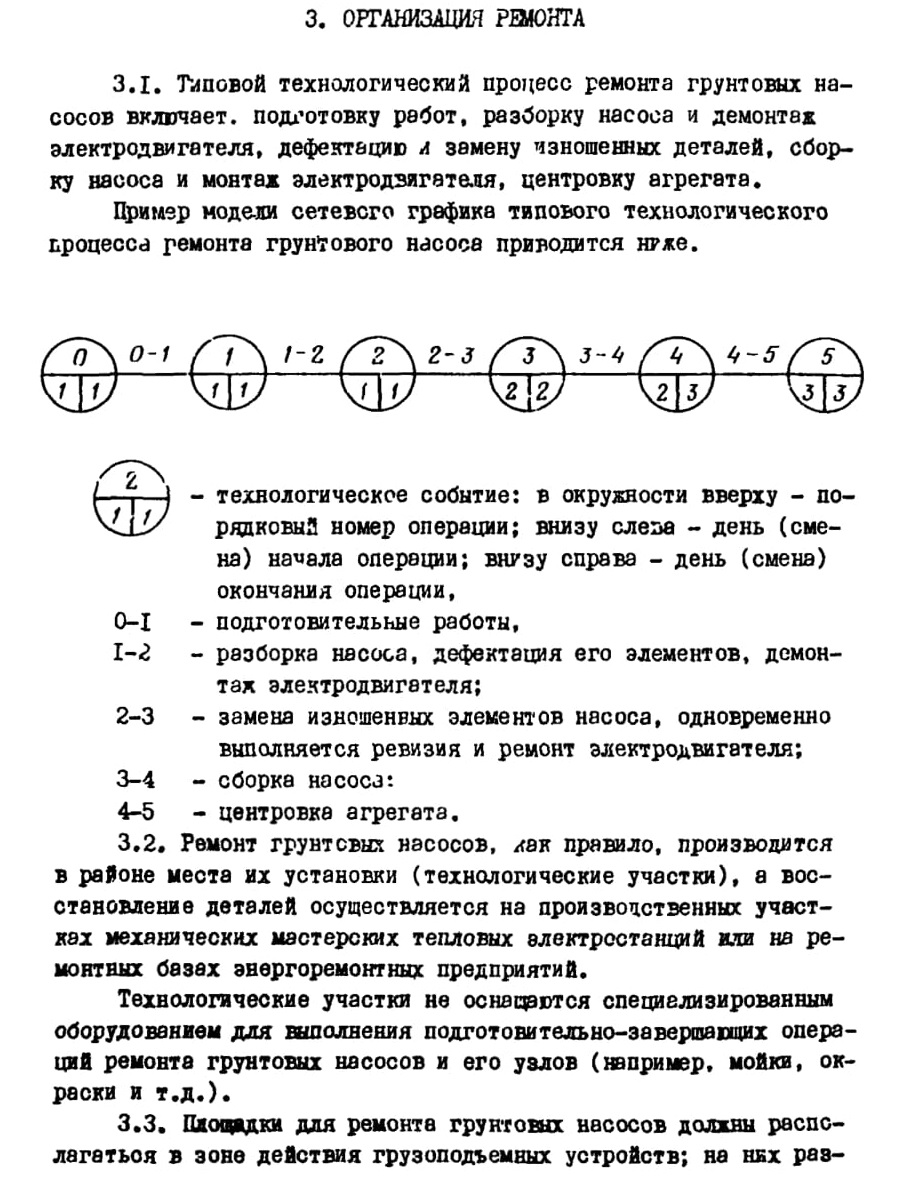

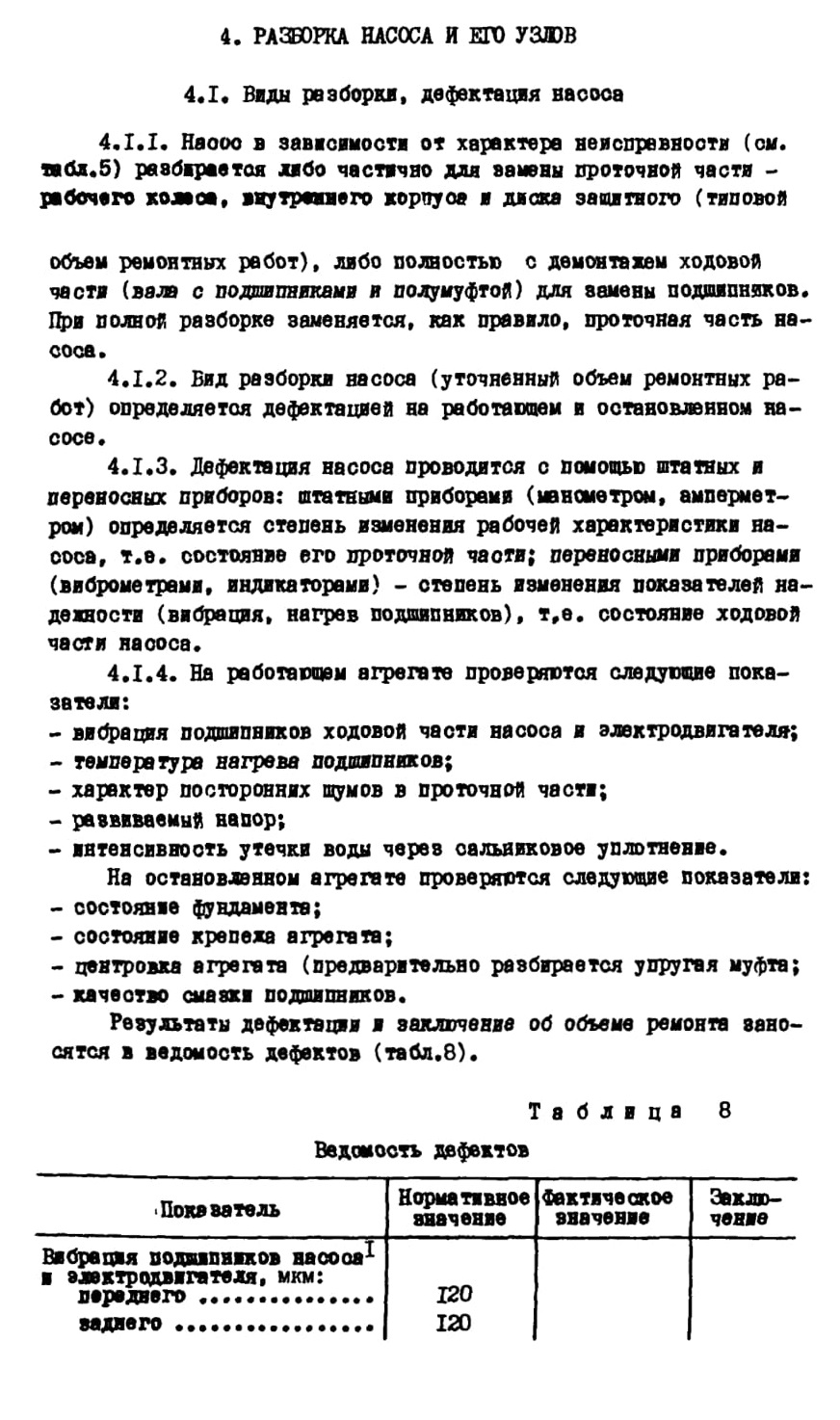

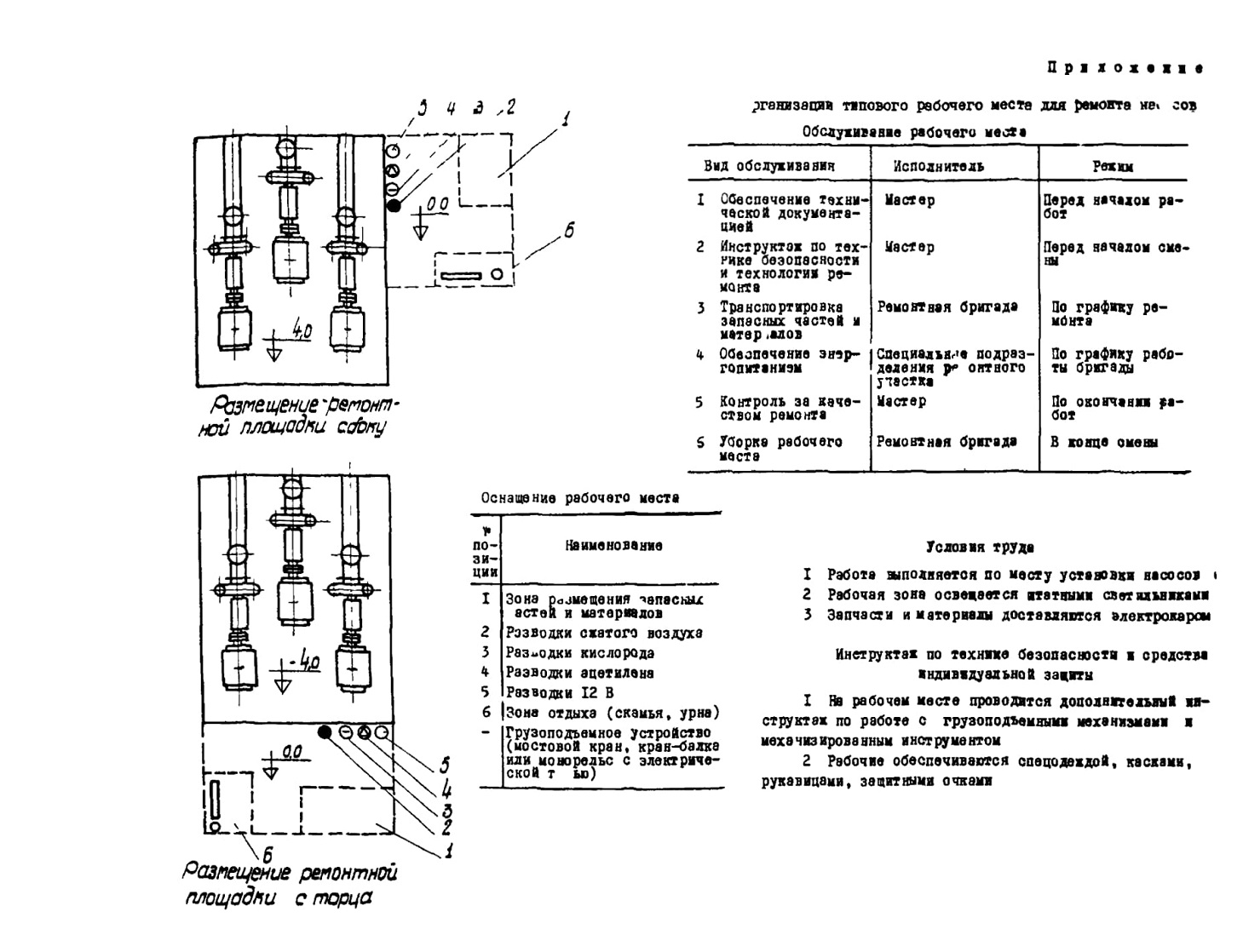

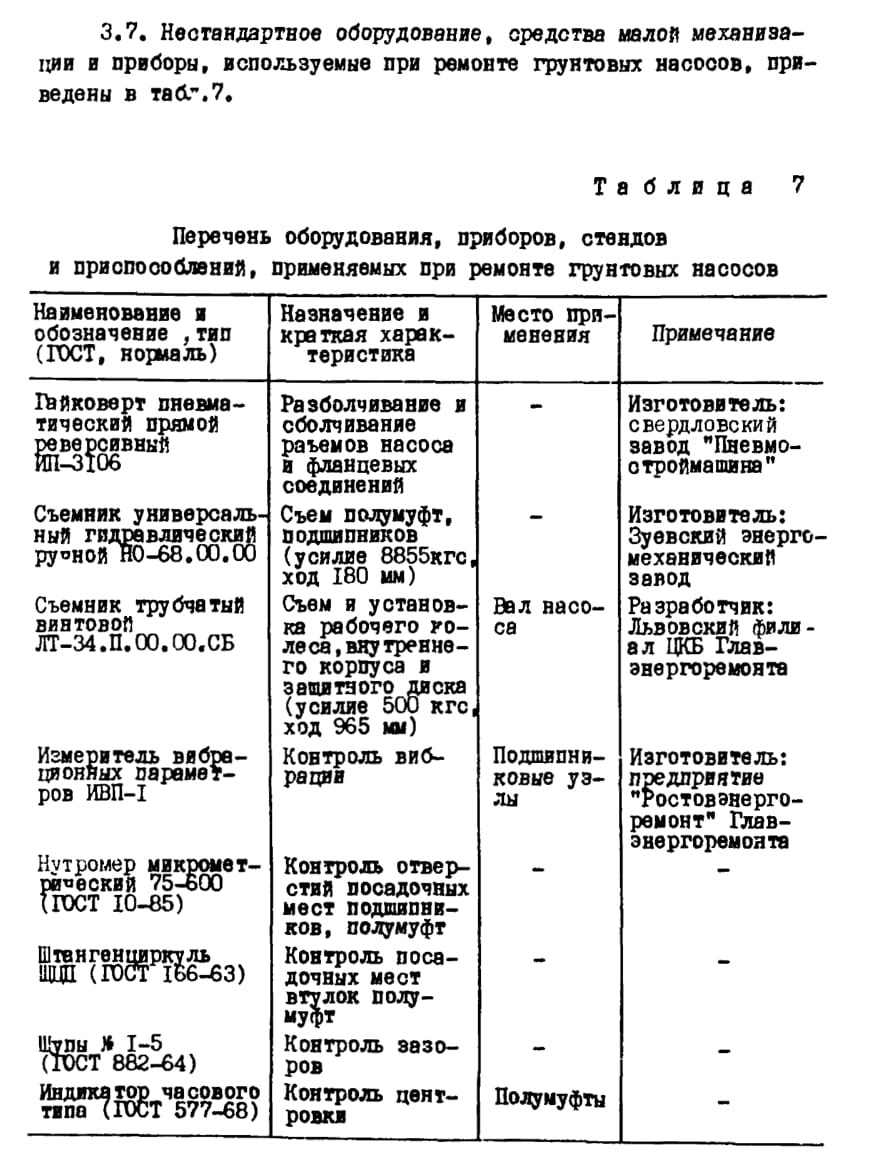

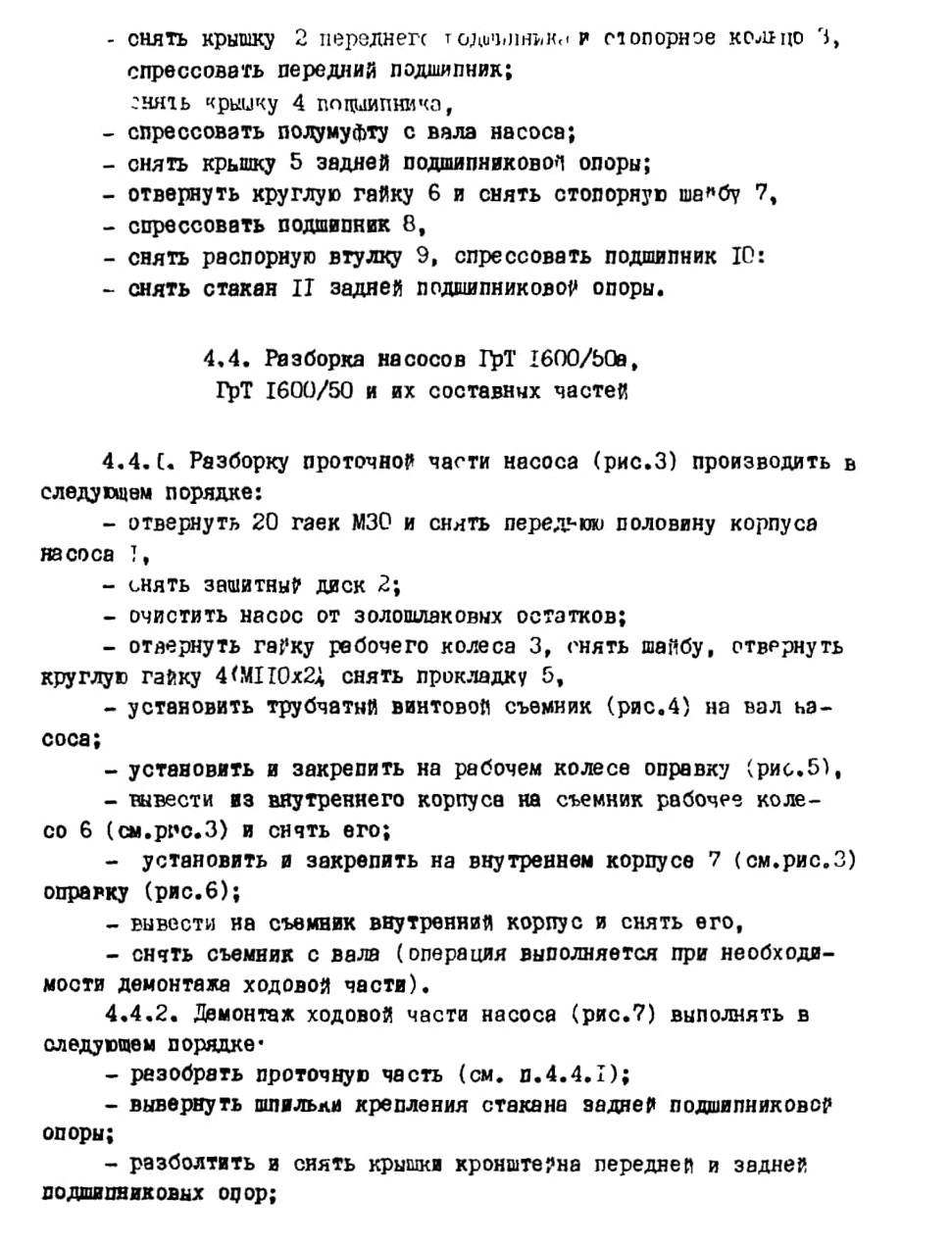

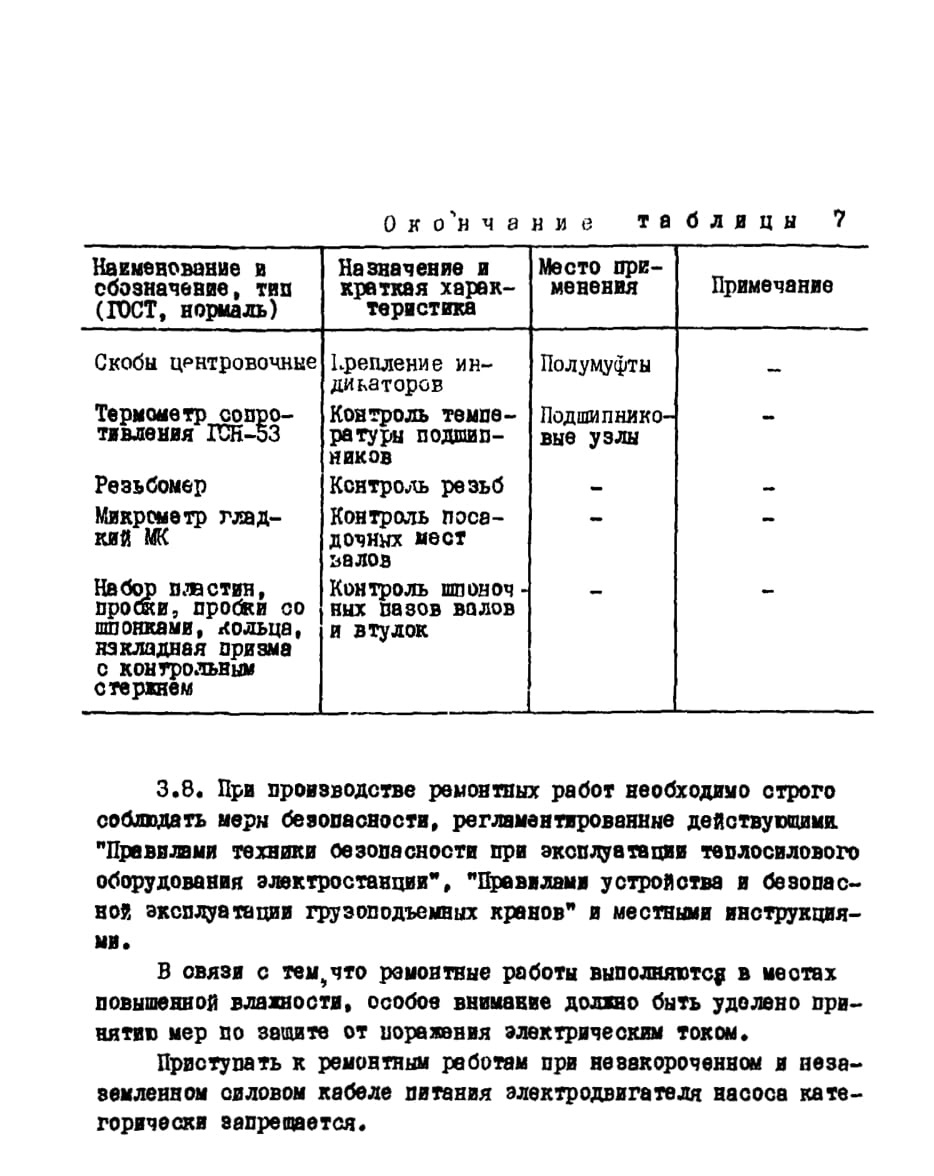

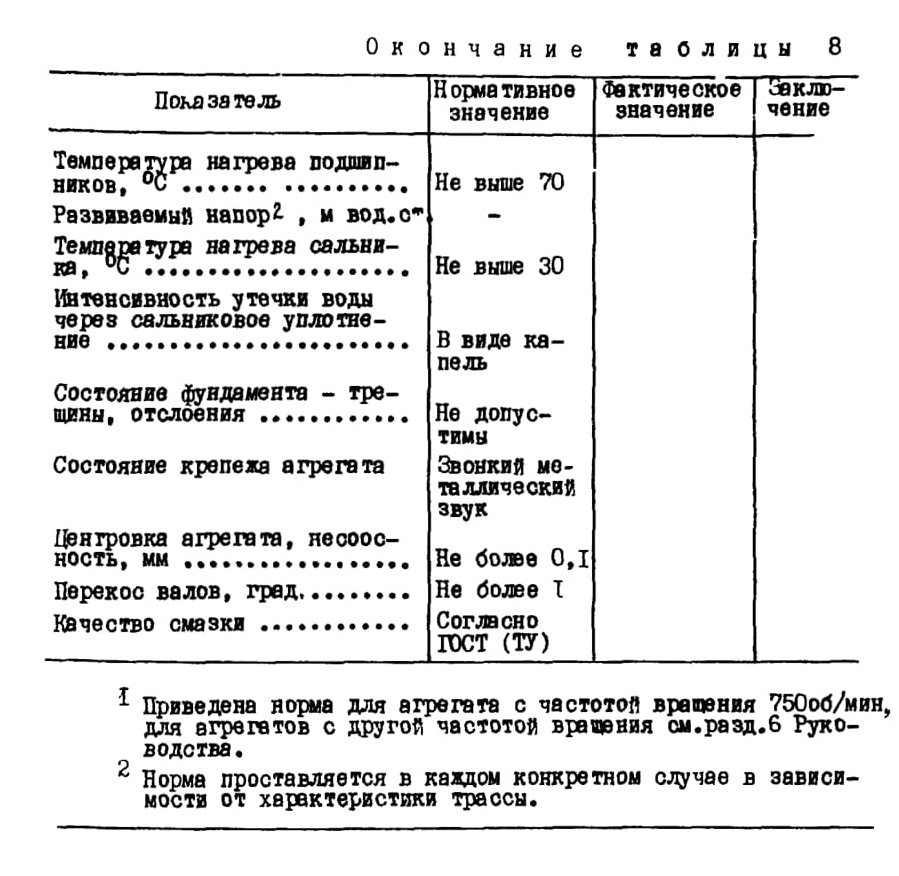

4. Разборка насоса и его узлов

4.1 Виды разборки, дефектация насоса

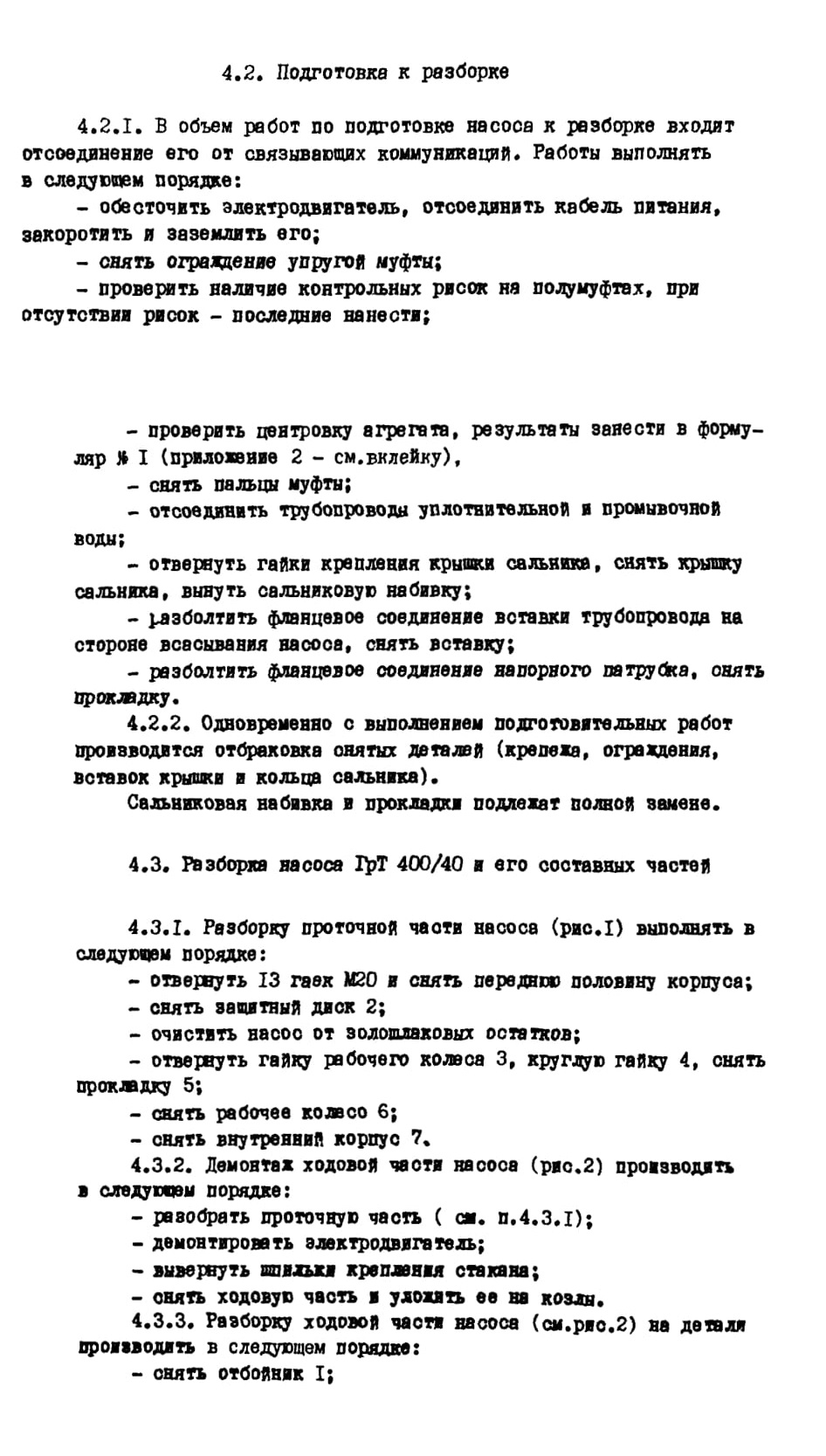

4.2 Подготовка к разборке

Рис 1 Грунтовый насос ГрТ 400/400

Рис 2 Ходовая часть насоса ГрТ 400/400

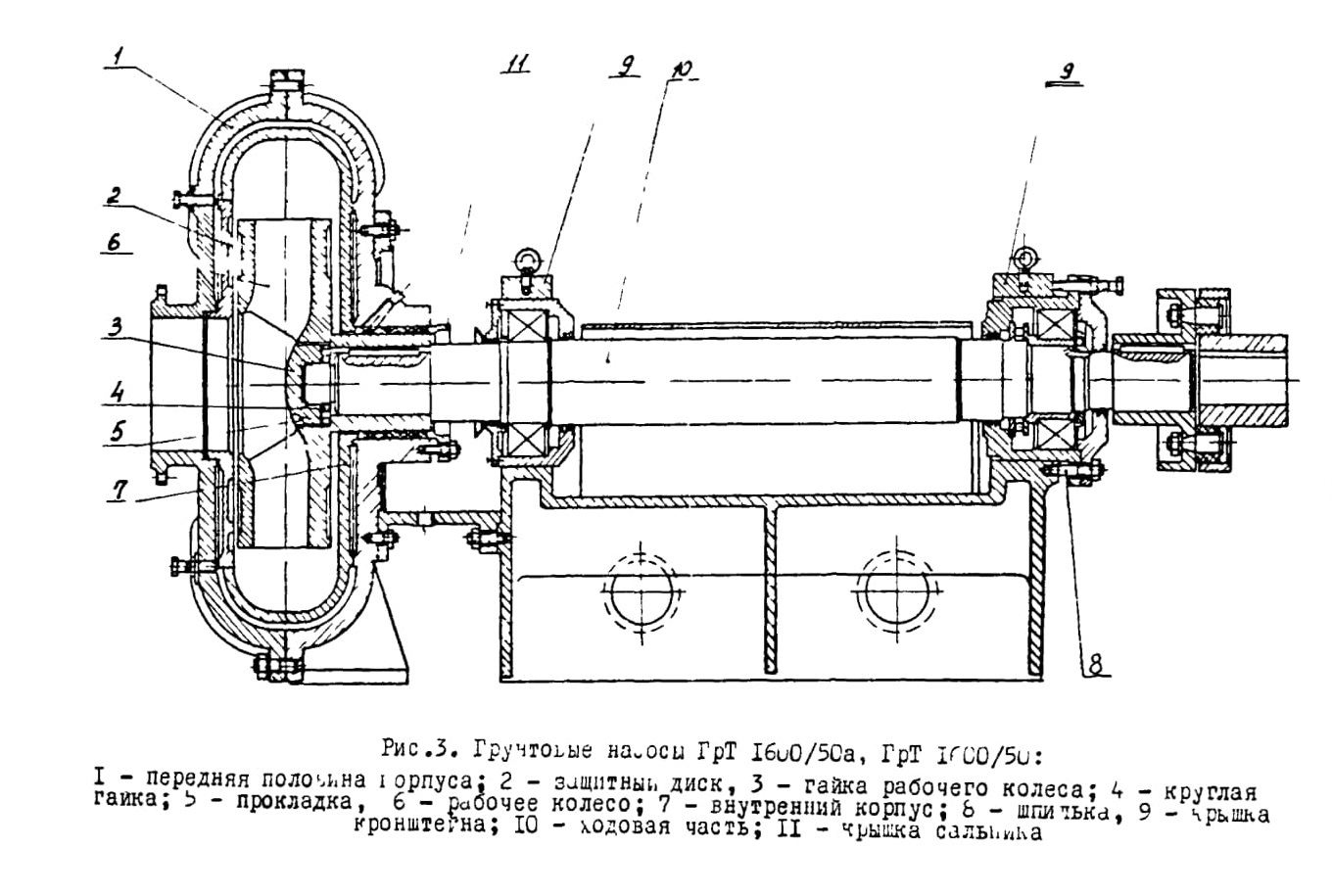

Рис 3 Грунтовые насосы ГрТ 1600/50а, ГрТ 1600/50

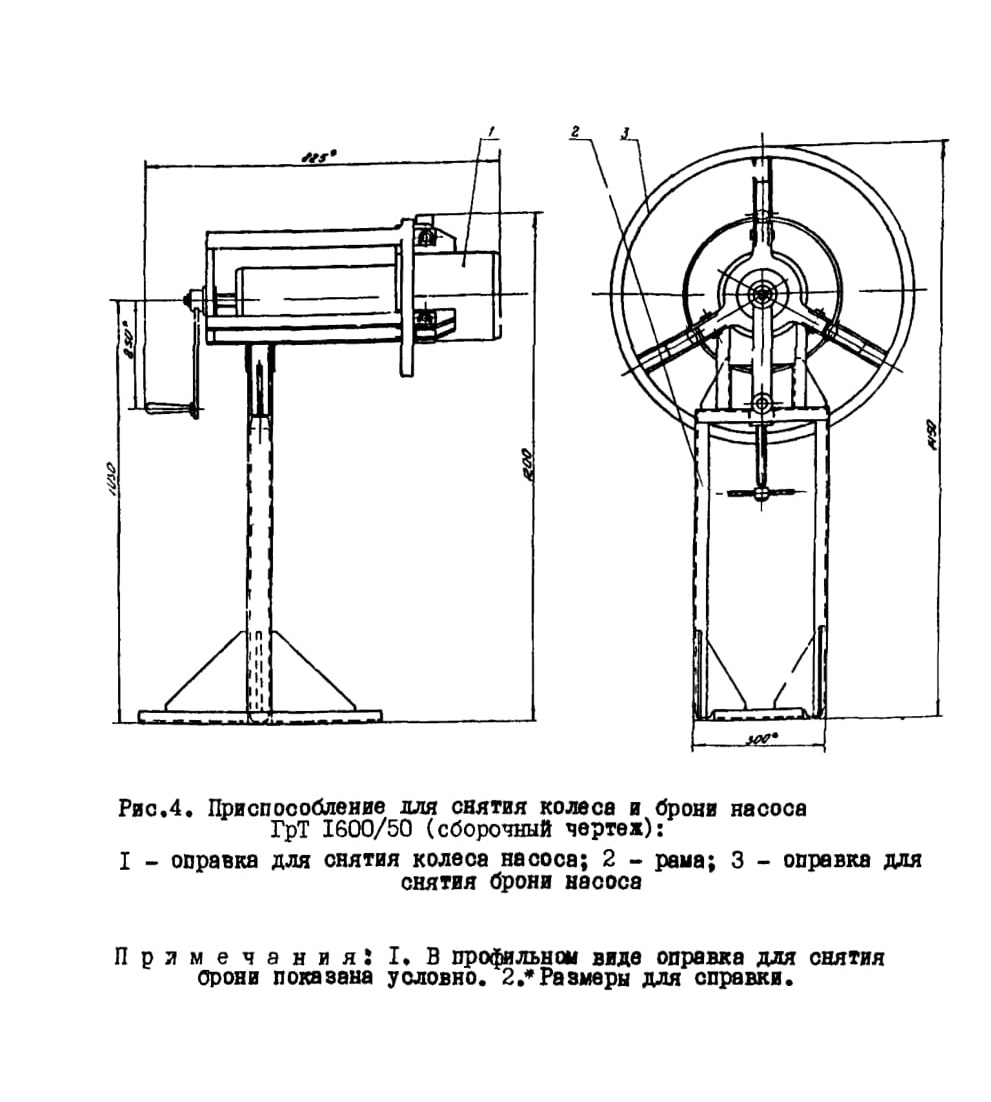

Рис 4 Приспособление для снятия колеса и брони насоса ГрТ 1600/50 (сборочный чертёж)

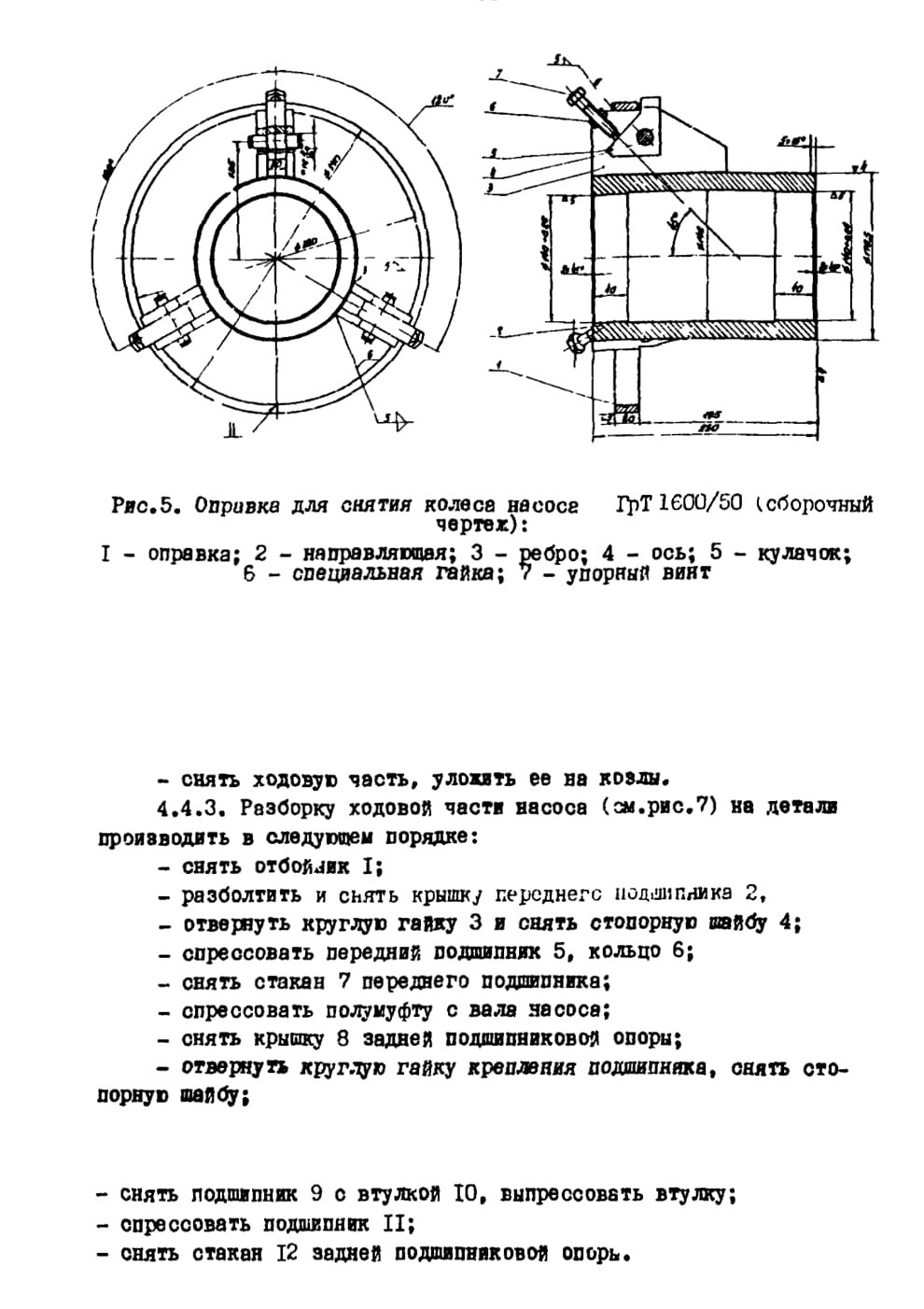

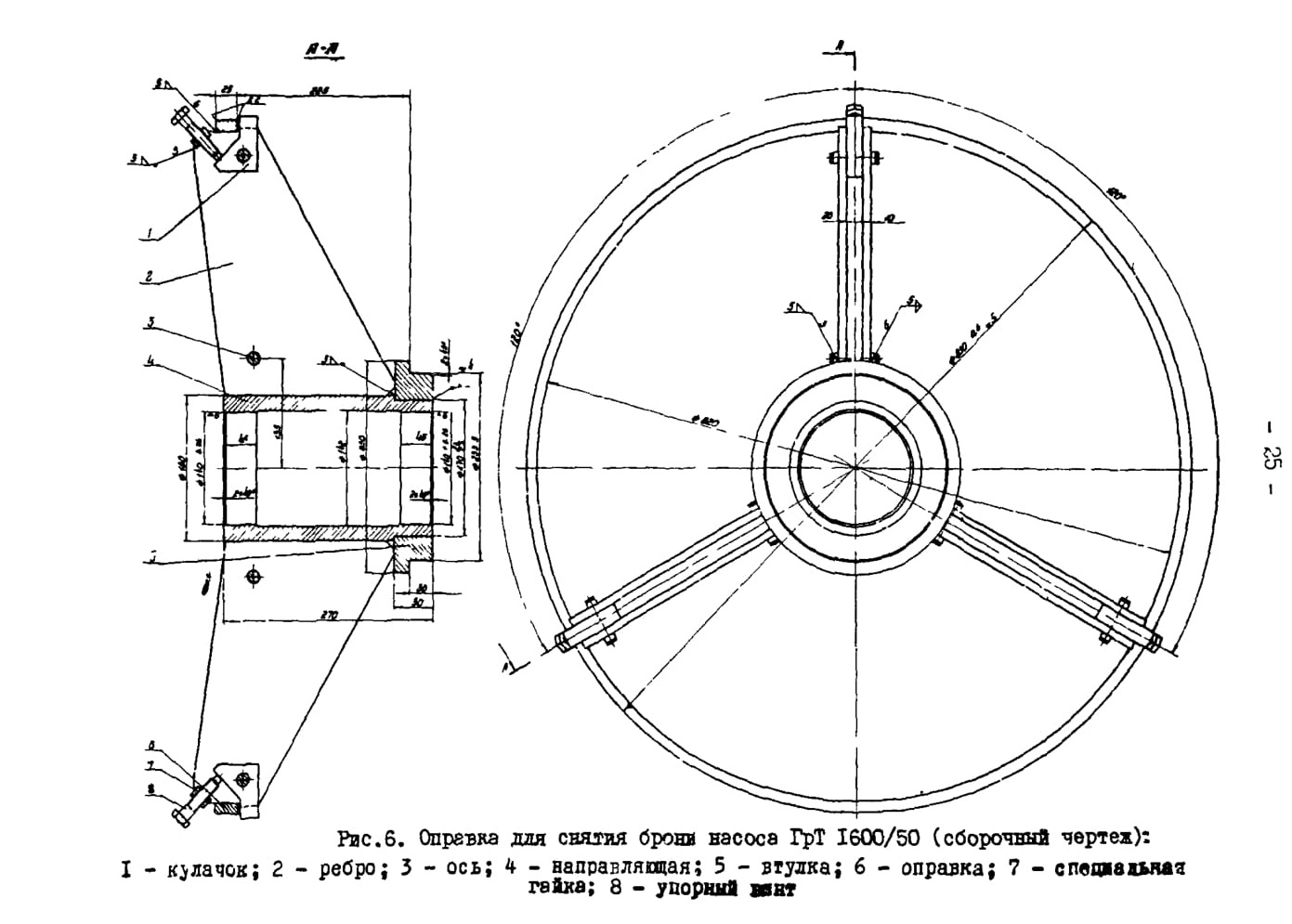

Рис 6 Оправка для снятия брони насоса ГрТ 1600/50 (сборочный чертёж)

Рис 7 Ходовая часть насосов ГрТ 1600/50а, ГрТ 1600/50 (сборочный чертёж)

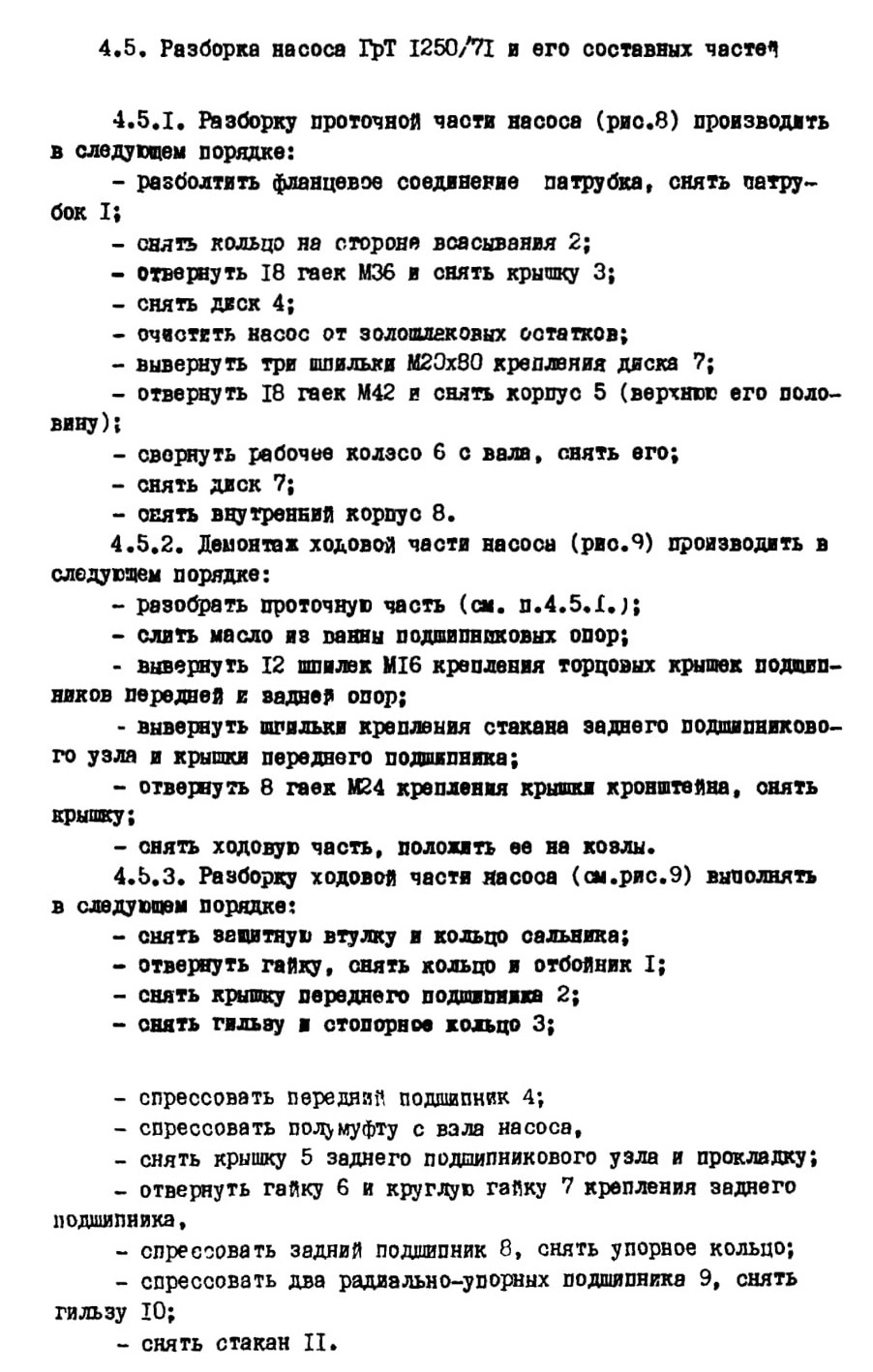

4.5.1. Разборка насоса ГрТ 1250/71 и его составных частей

Рис 8 Грунтовый насос ГрТ 1250/71

Рис 9 Ходовая часть грунтового насоса ГрТ 1250/71

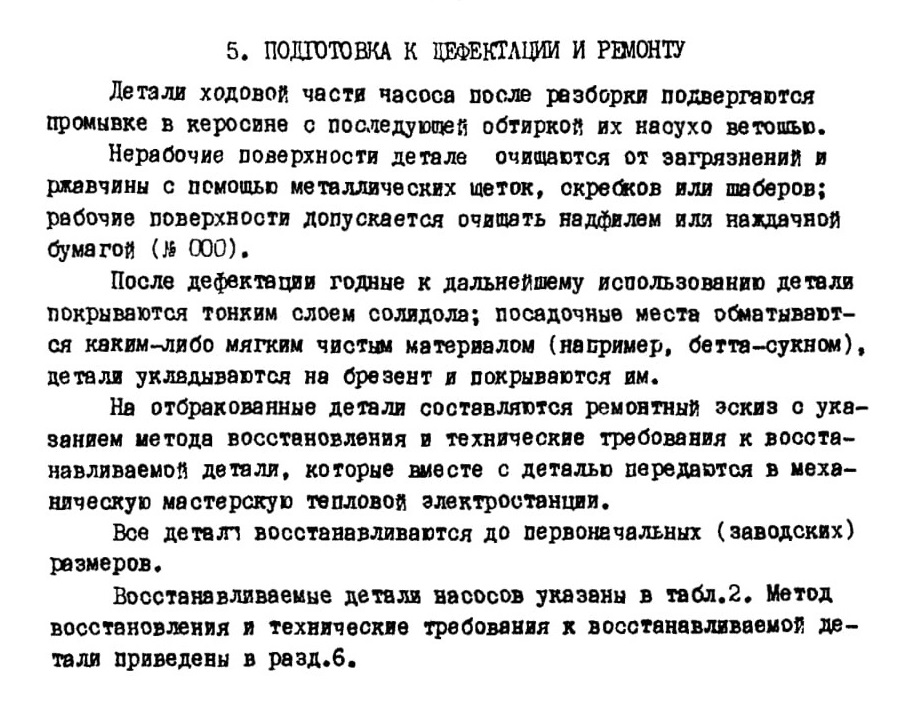

5. Подготовка к дефектации и ремонту

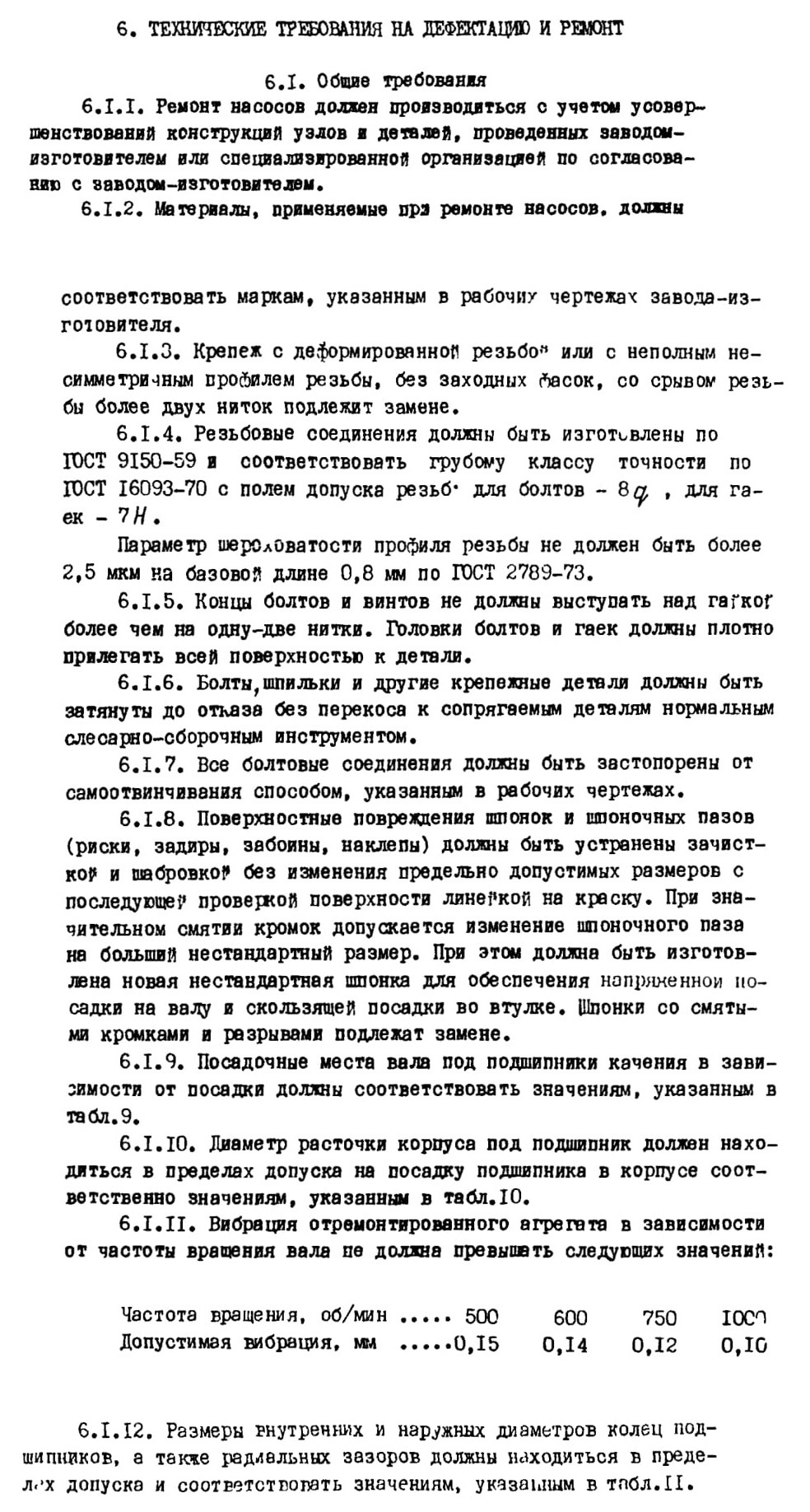

6. Технические требования на дефектацию и ремонт

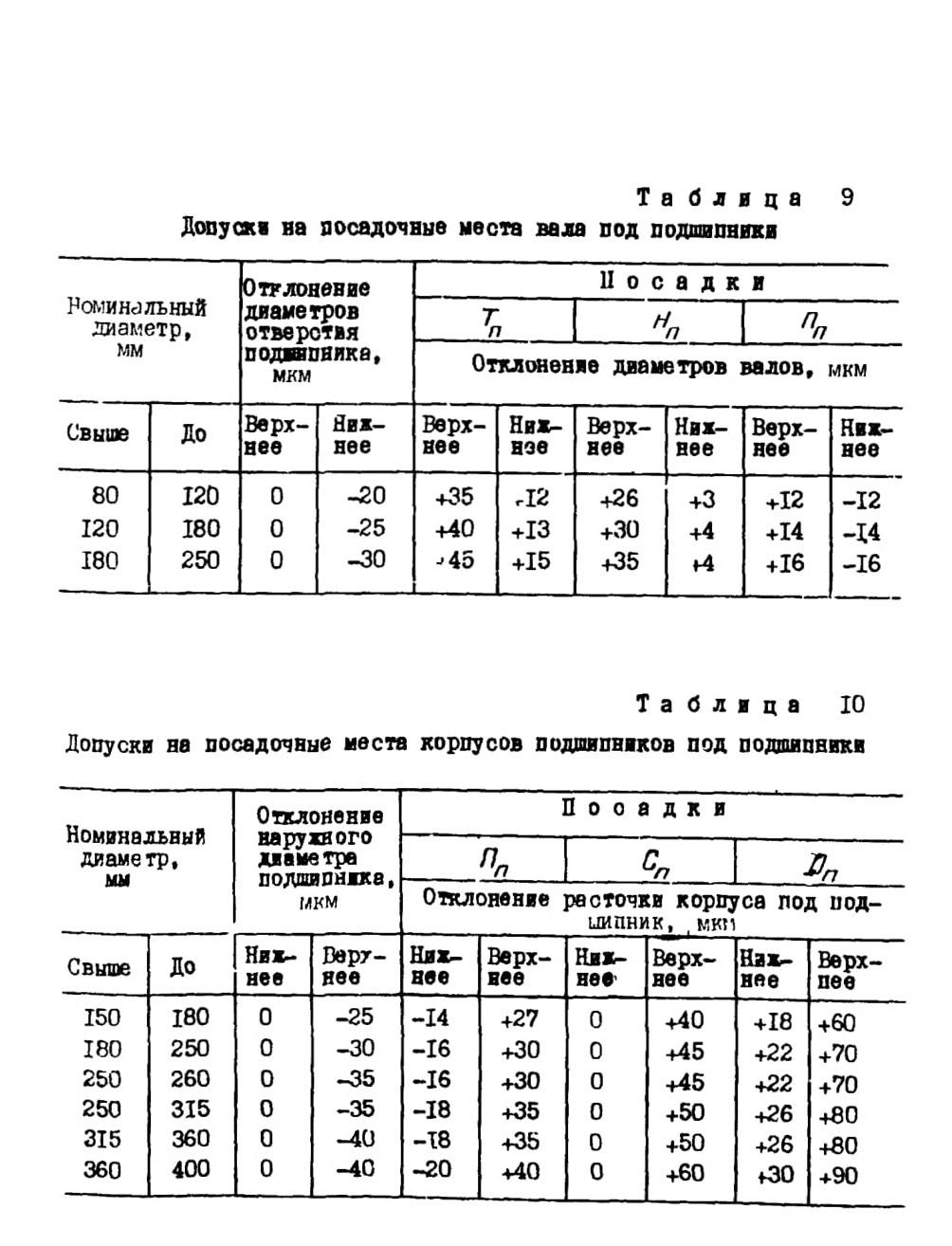

Таблицу 9

Допуски на посадочные места вала под подшипники

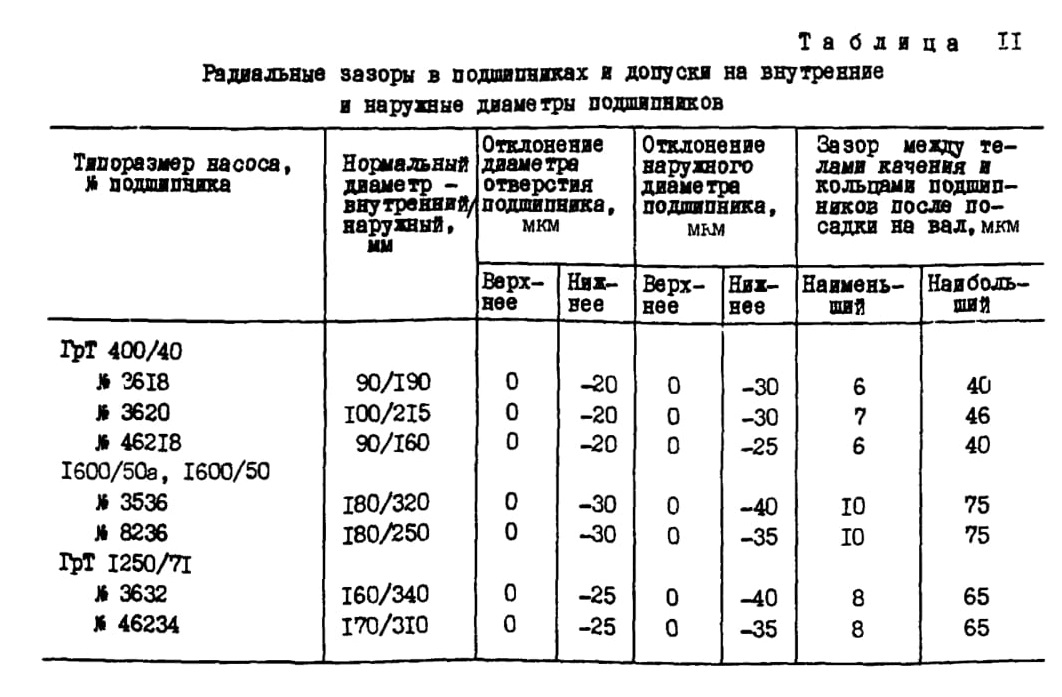

Таблица 11

Радиальные зазоры в подшипниках и допуски на внутренние и наружные диаметры

Карта 1

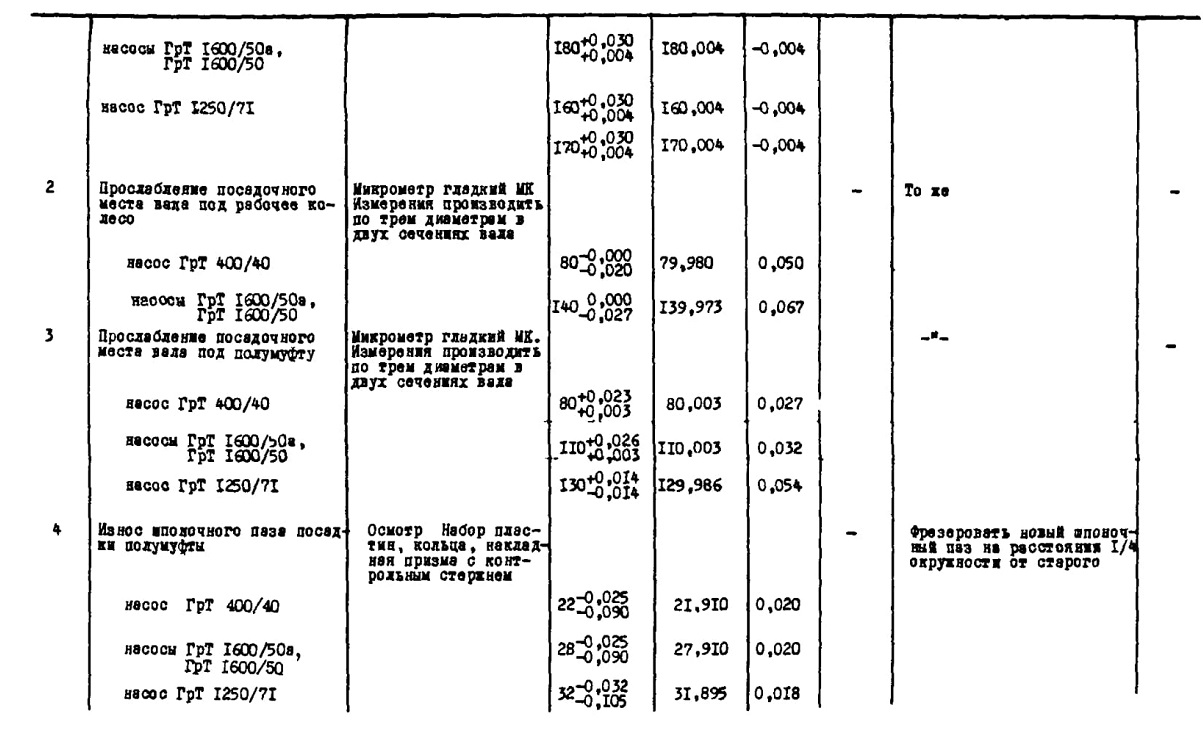

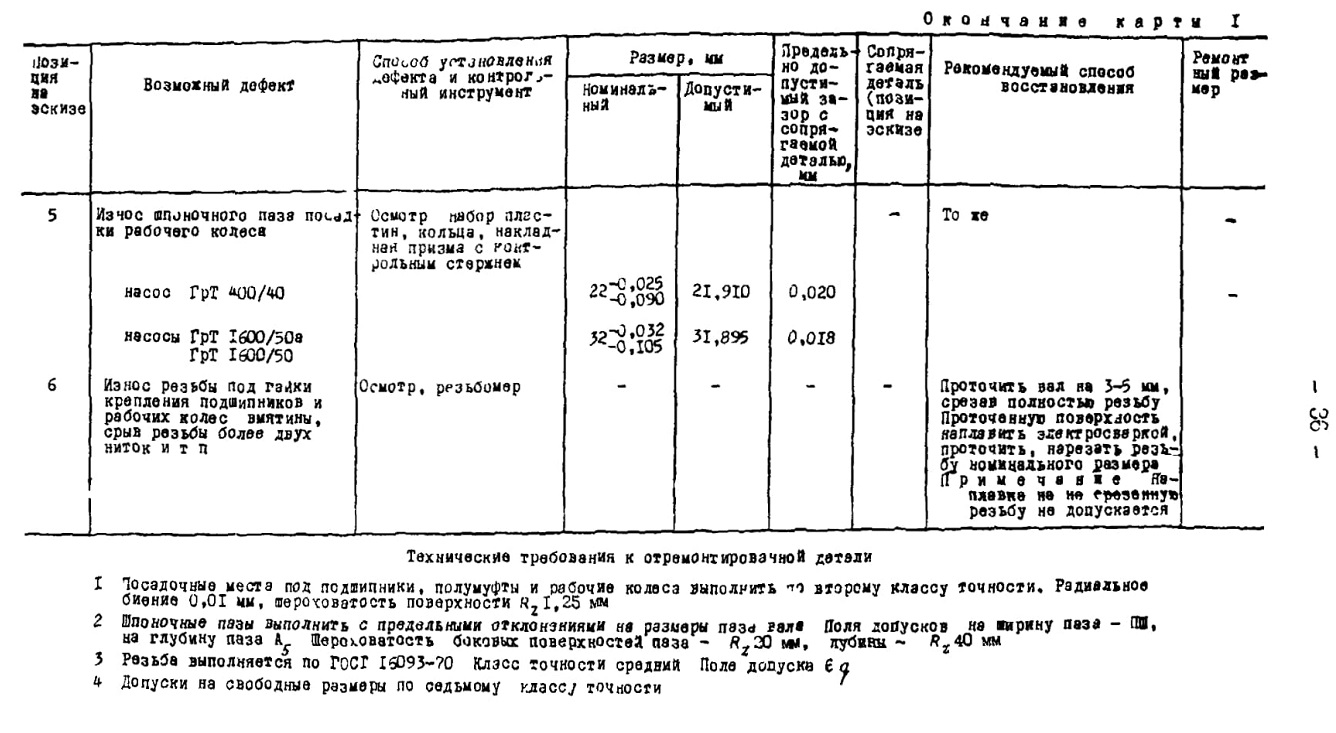

6 2  Технические требования на дефектацию и ремонт вала грунтовых насосов

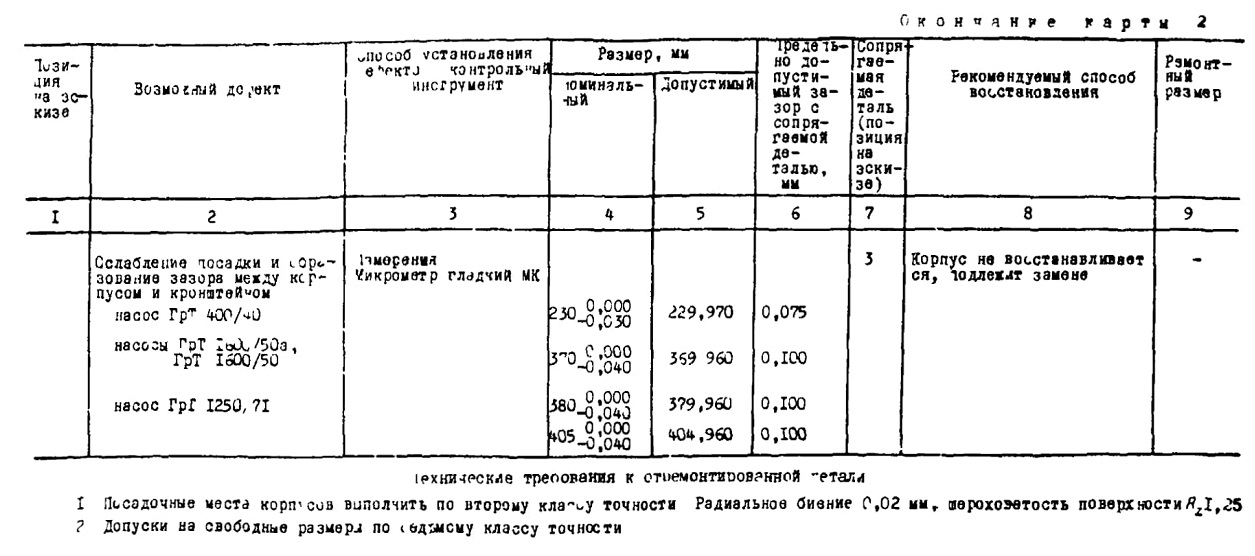

Карта

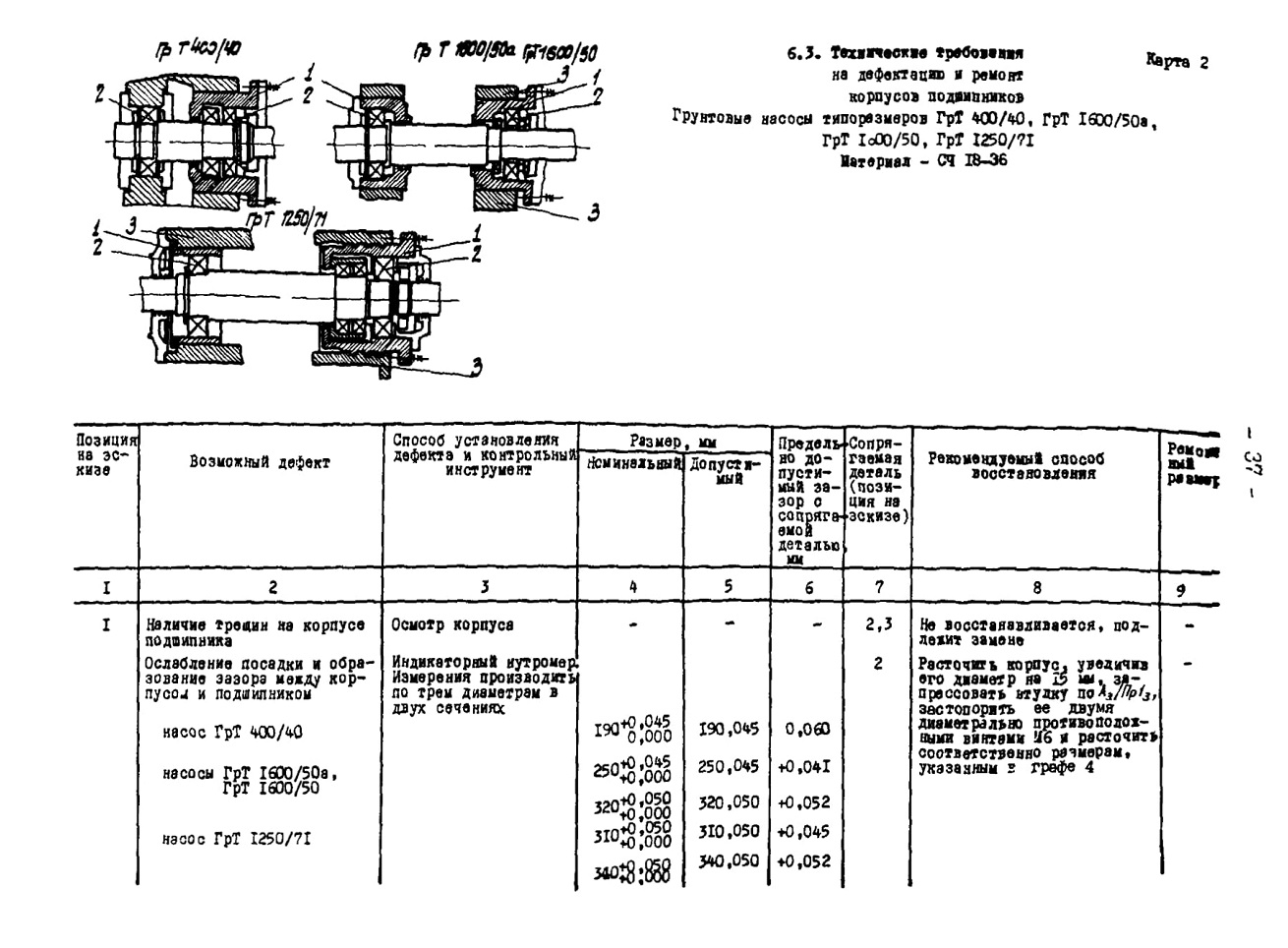

6.3 Технические требования на дефектацию и ремонт корпусов подшипников грунтовых насосов

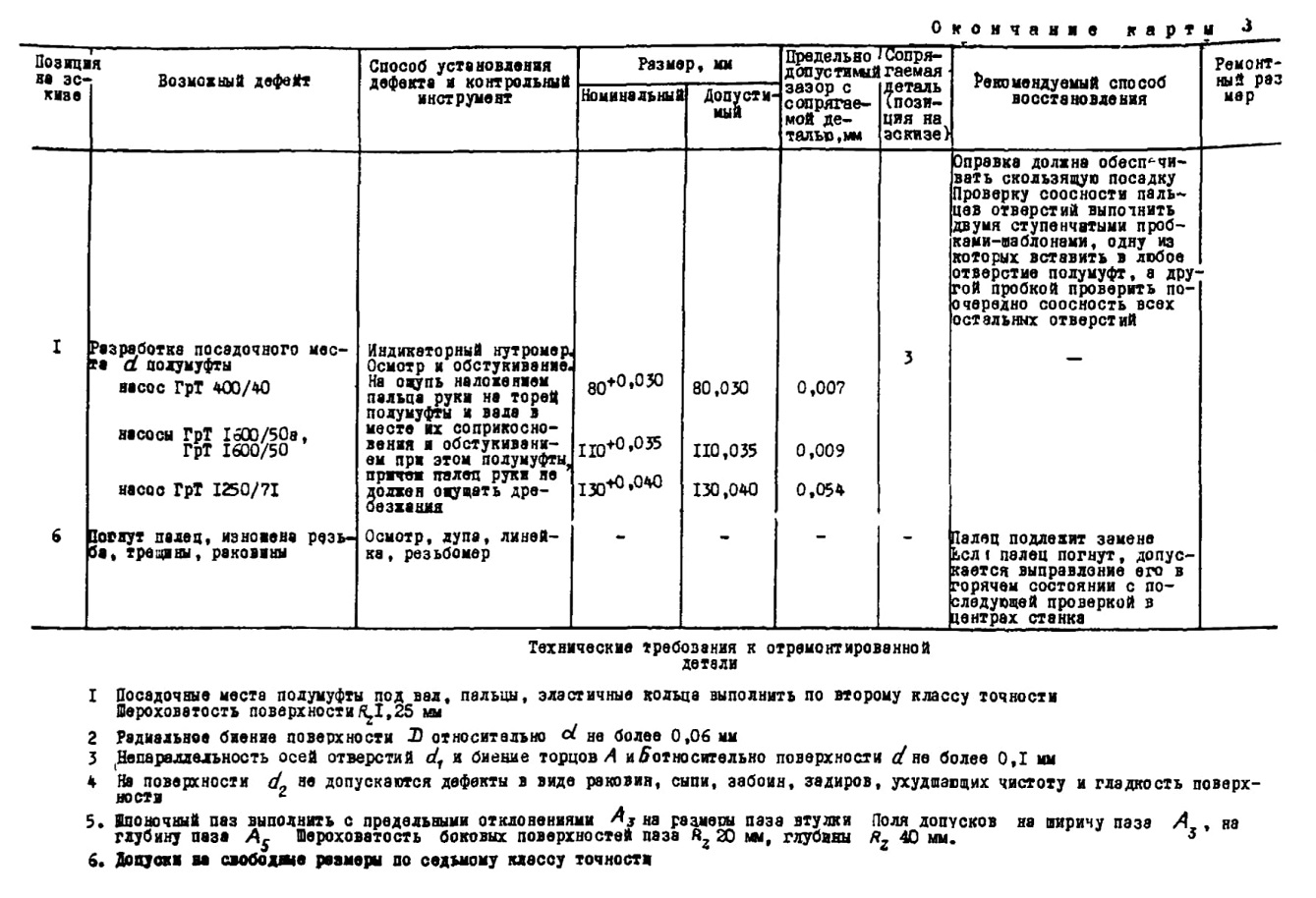

Карта 3

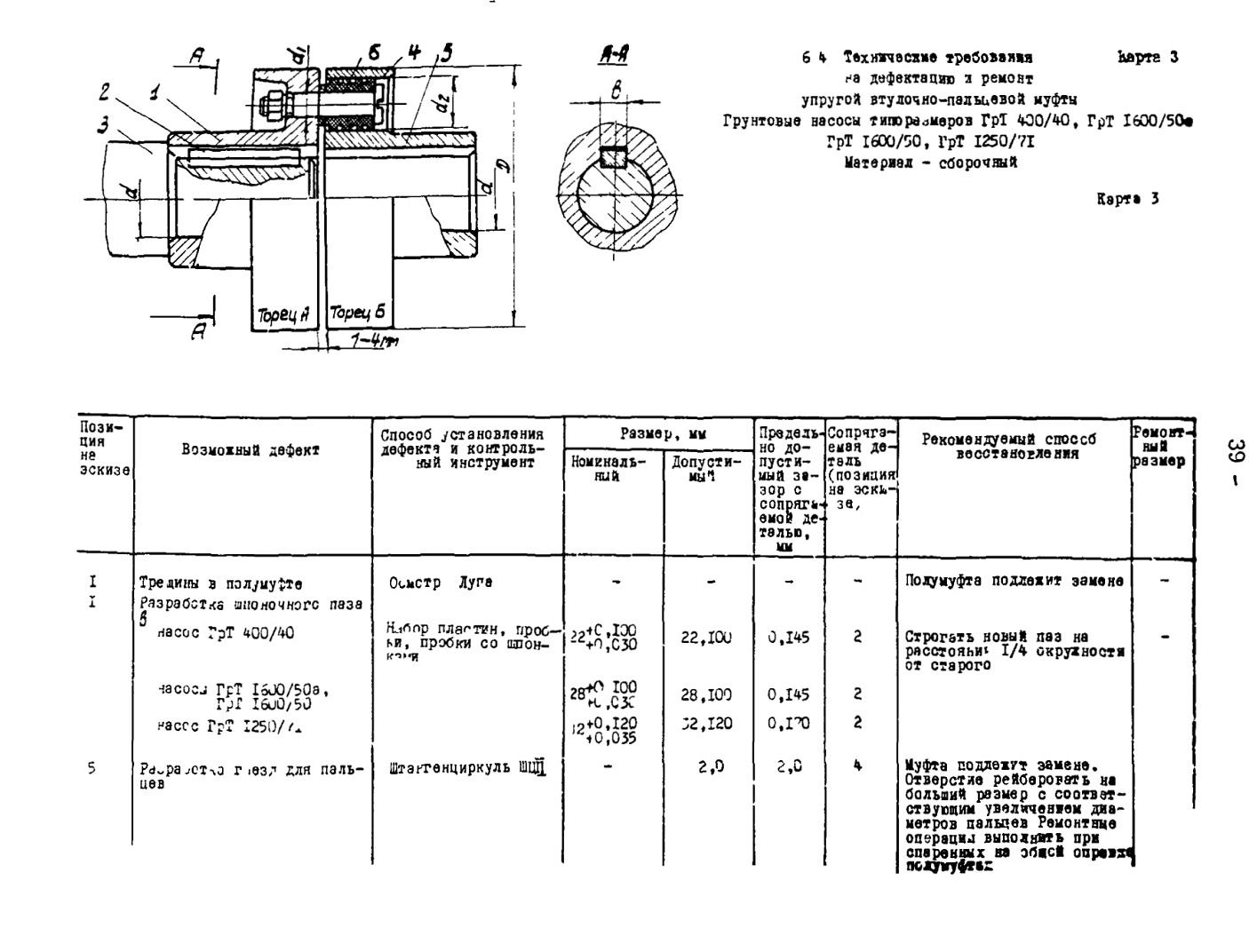

6.3 Технические требования на дефектацию и ремонт упругой втулочно-пальцевой муфты грунтовых насосов

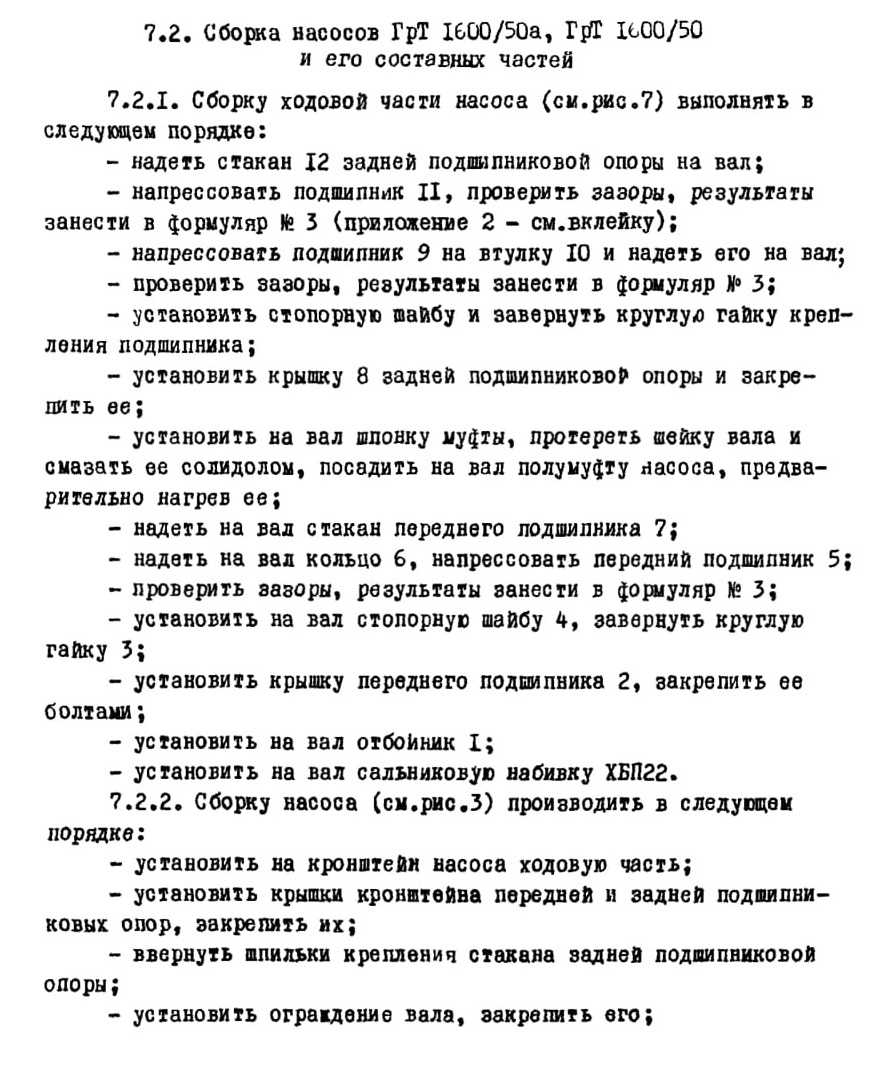

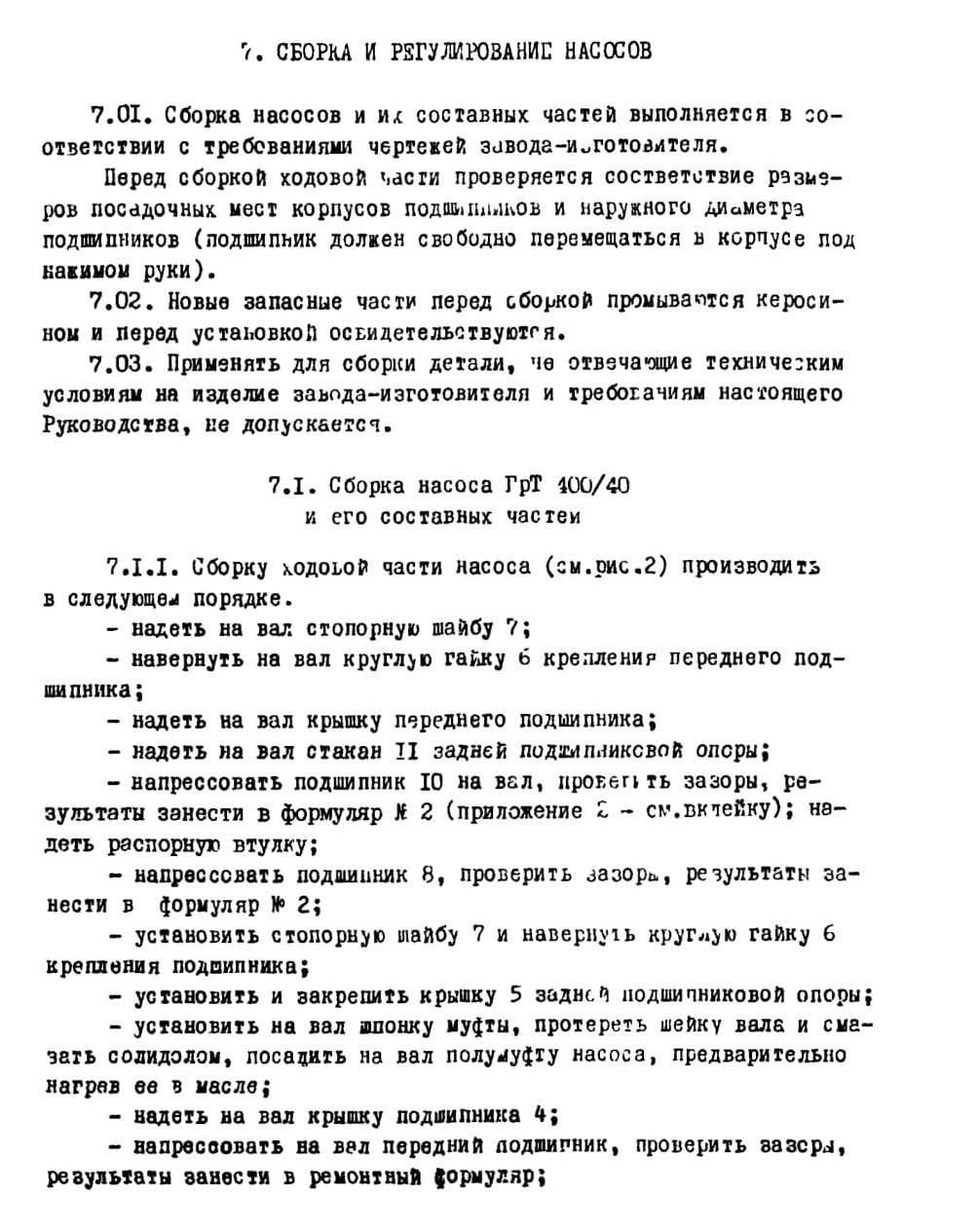

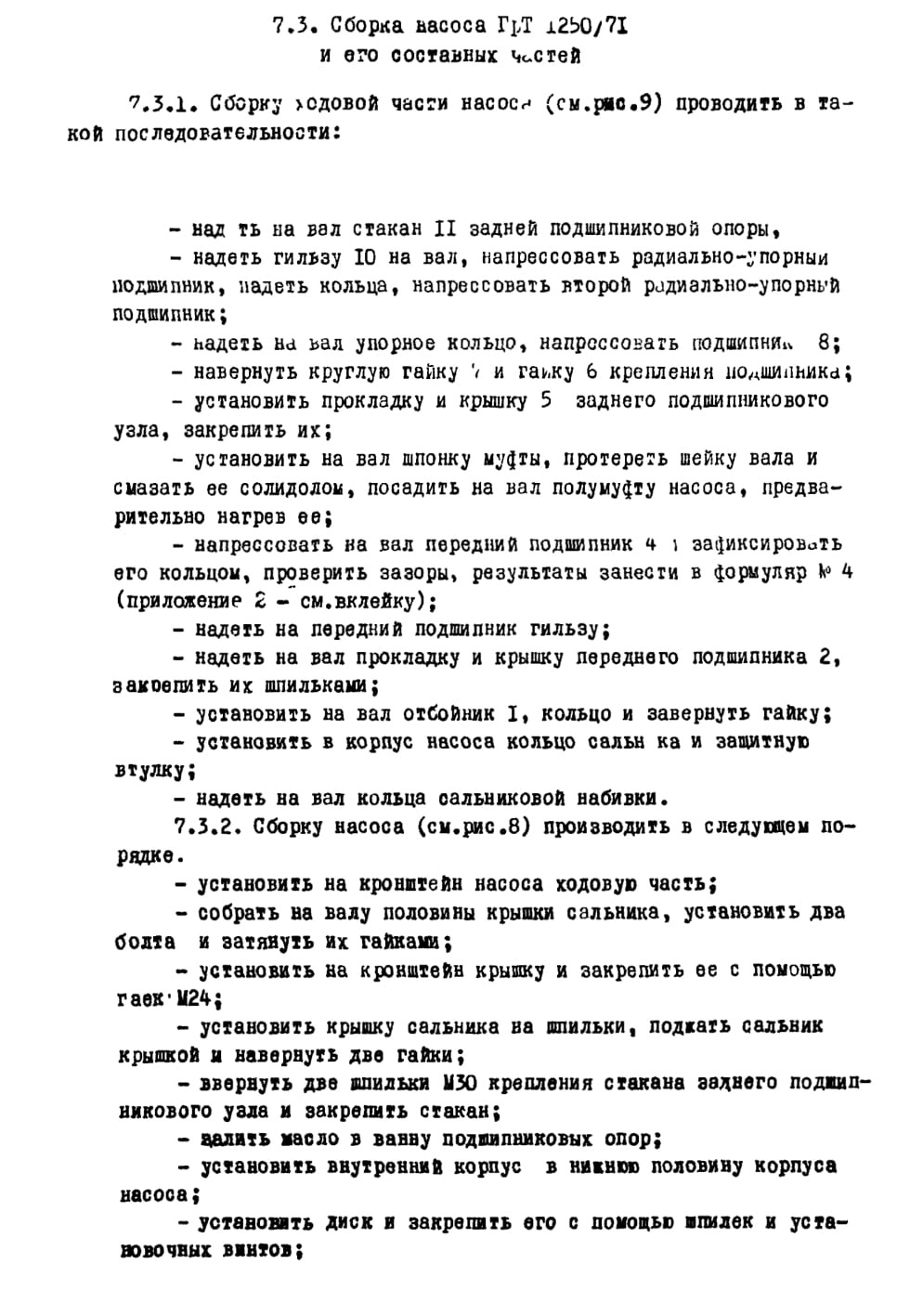

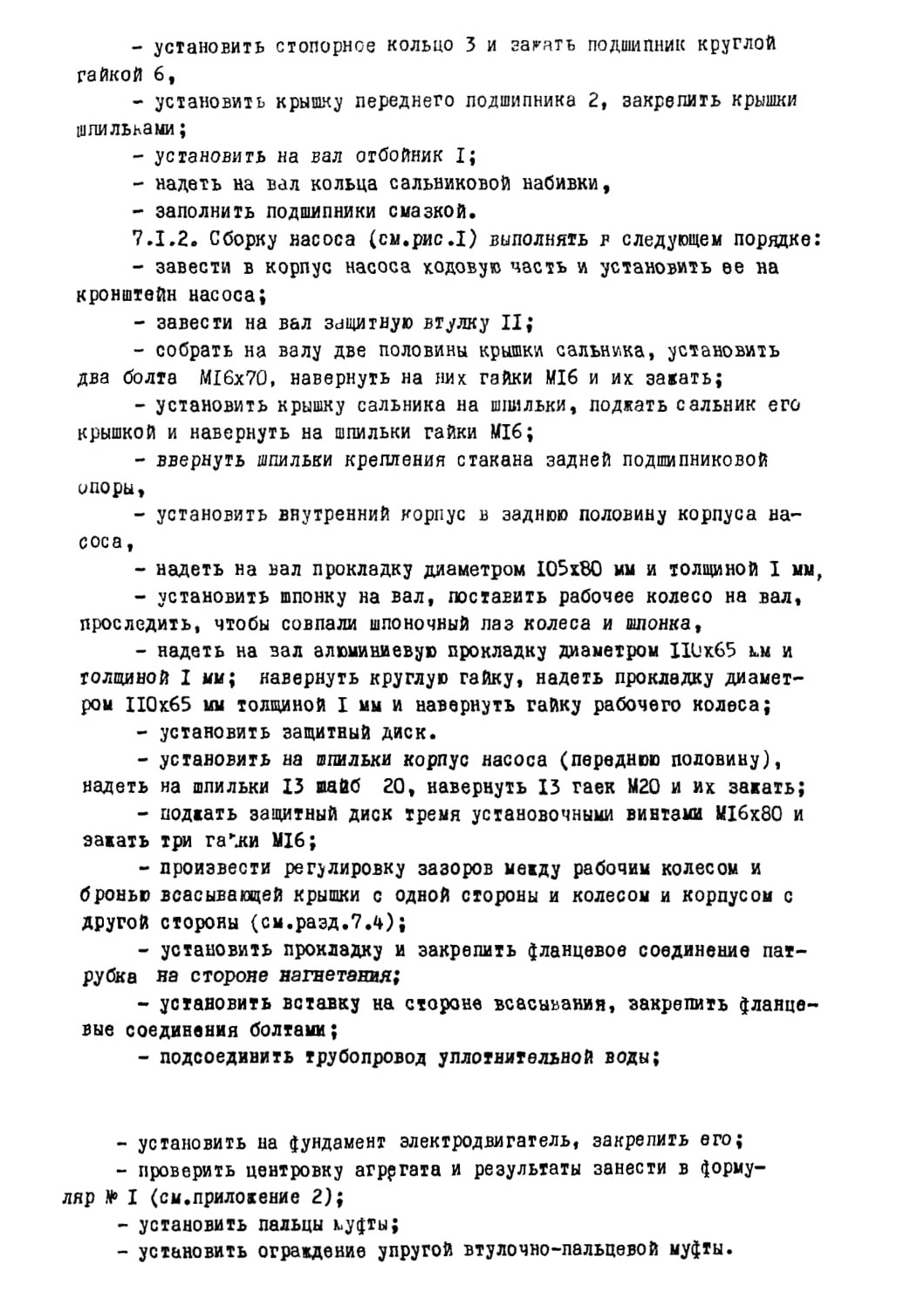

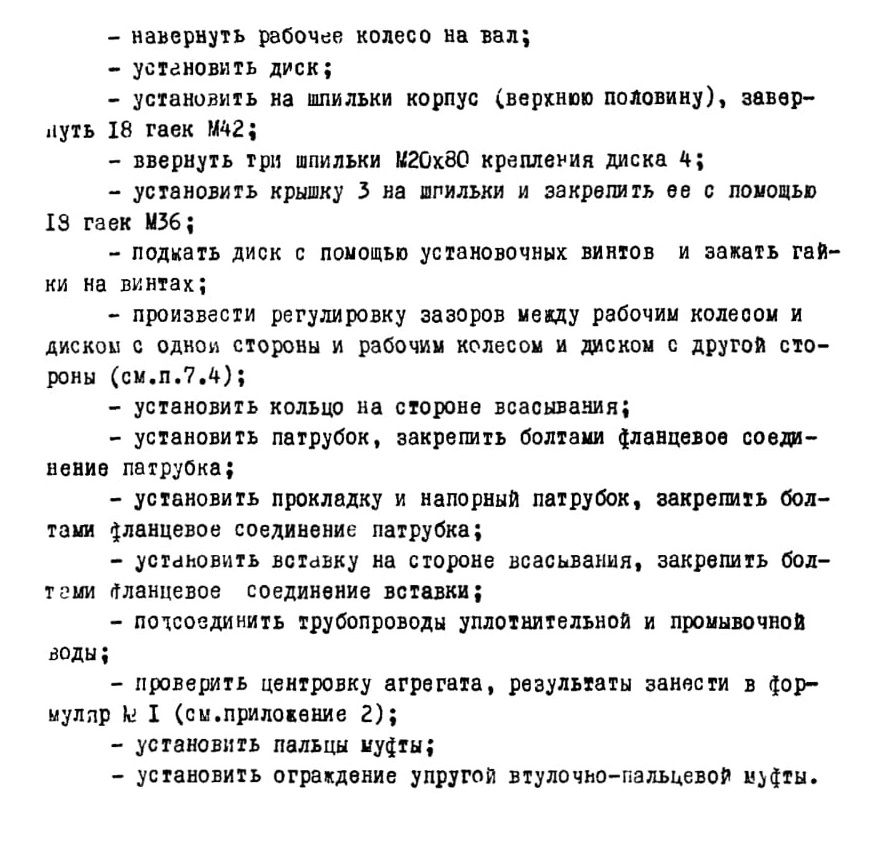

7.2 Сбора насосов ГрТ 1600/50а, ГрТ 1600/50 и его составных частей

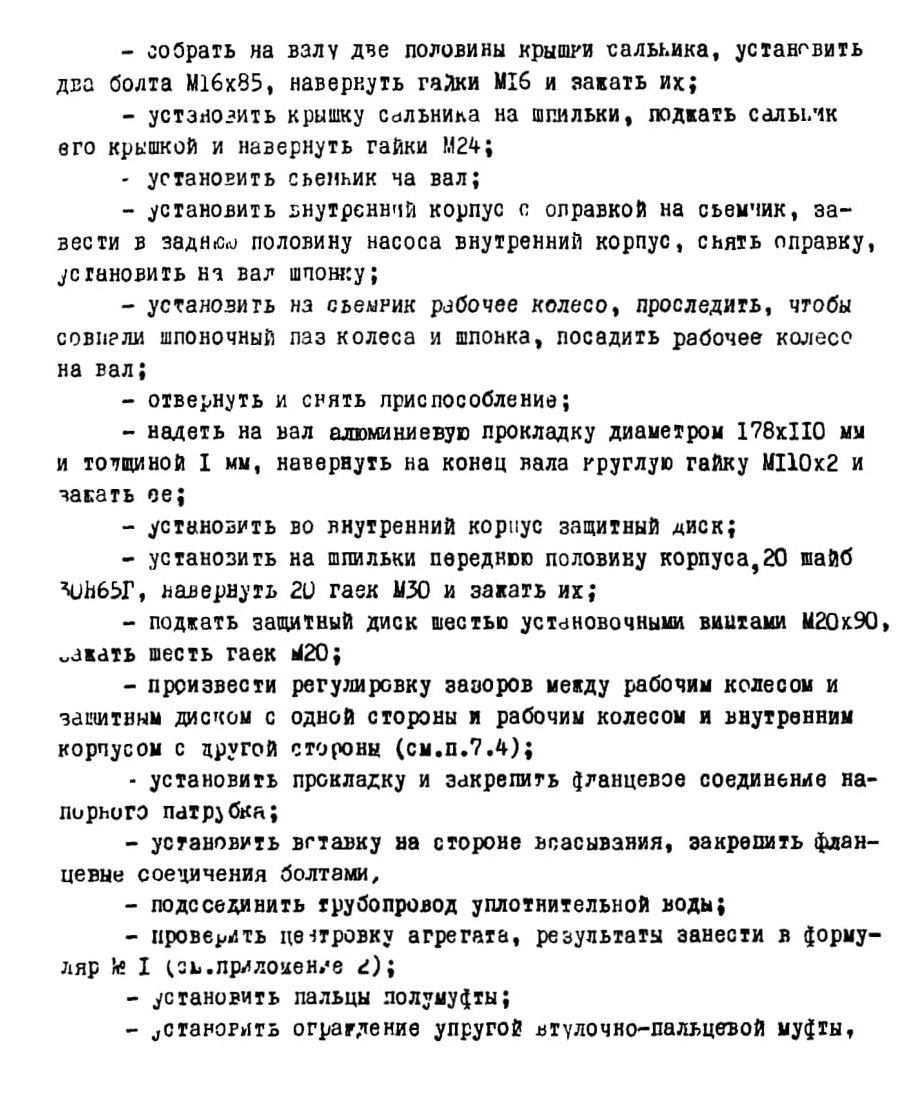

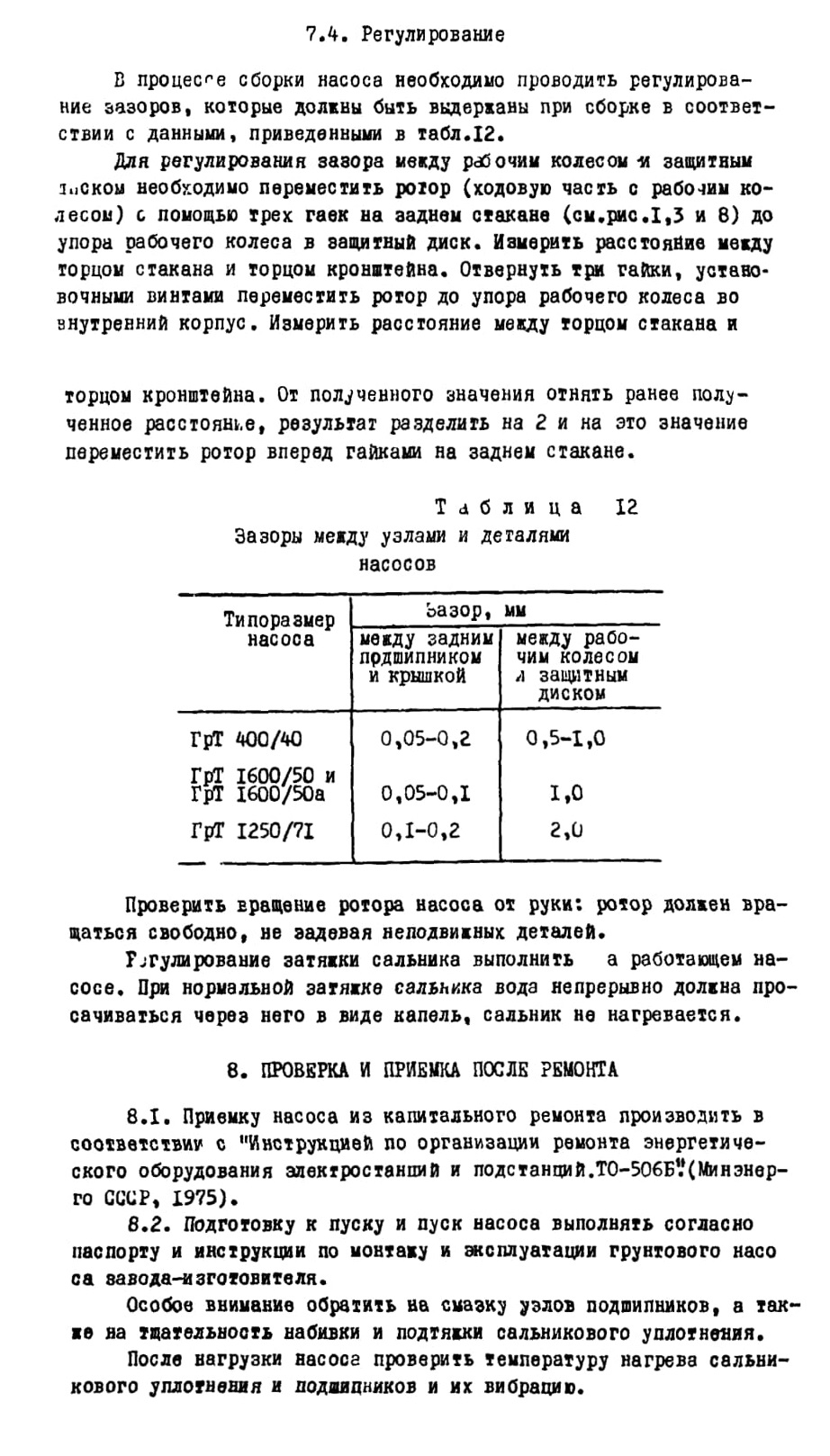

7.4 Регулирование

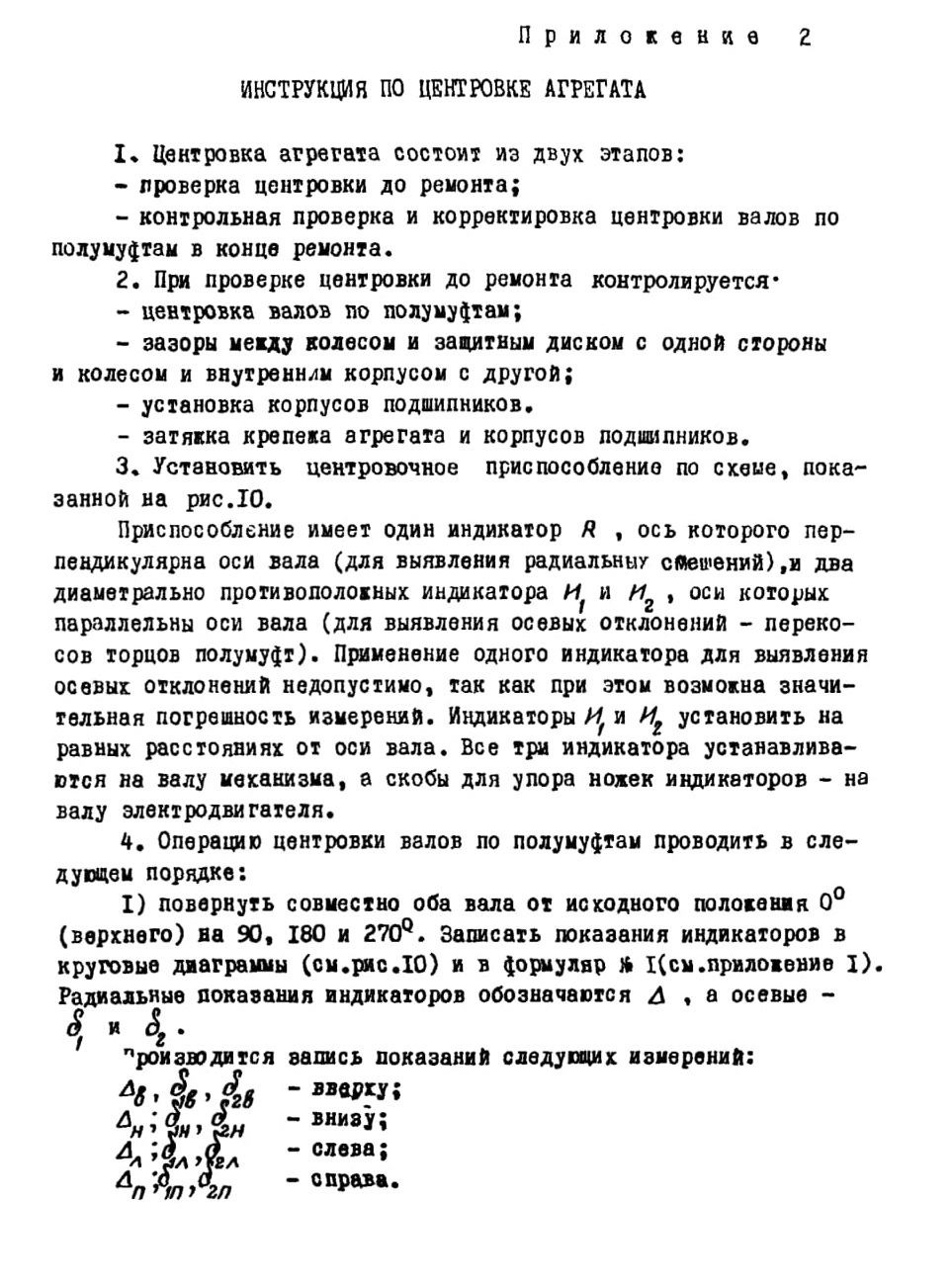

Инструкция по центровке агрегата

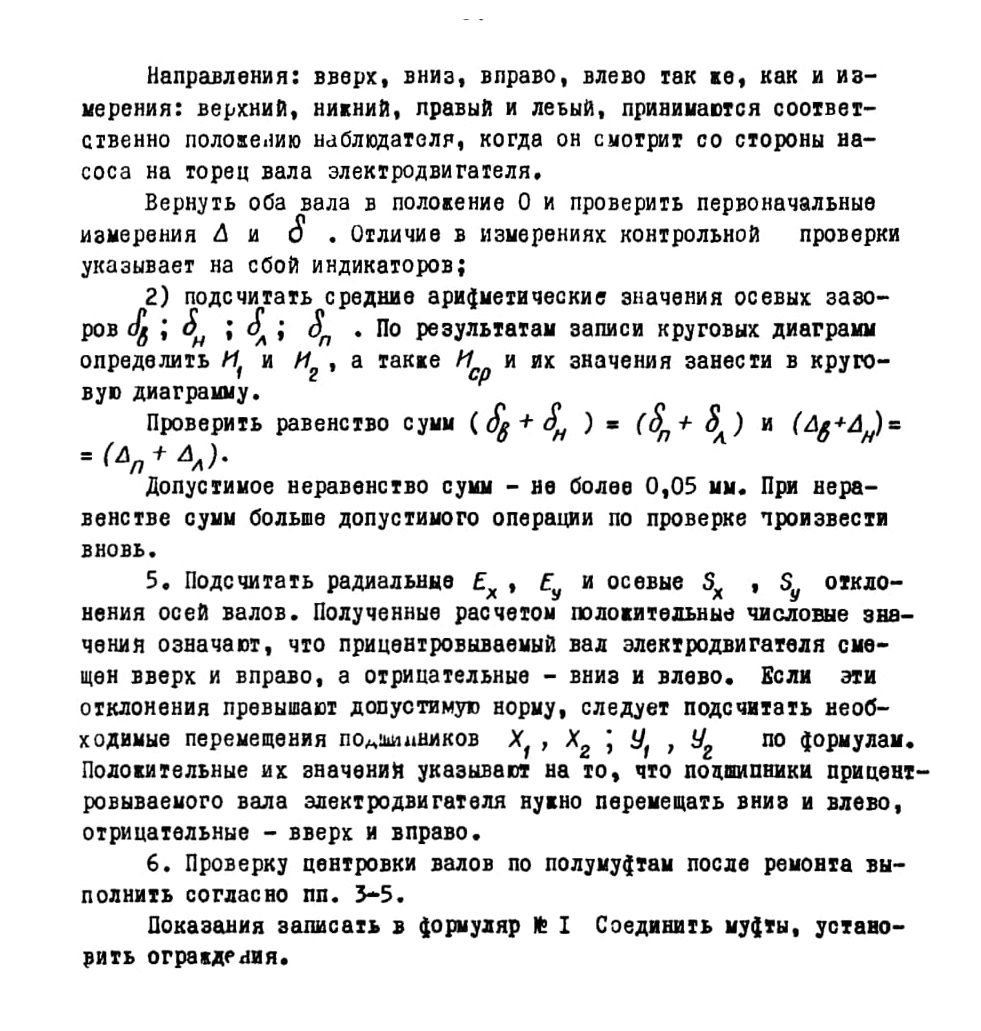

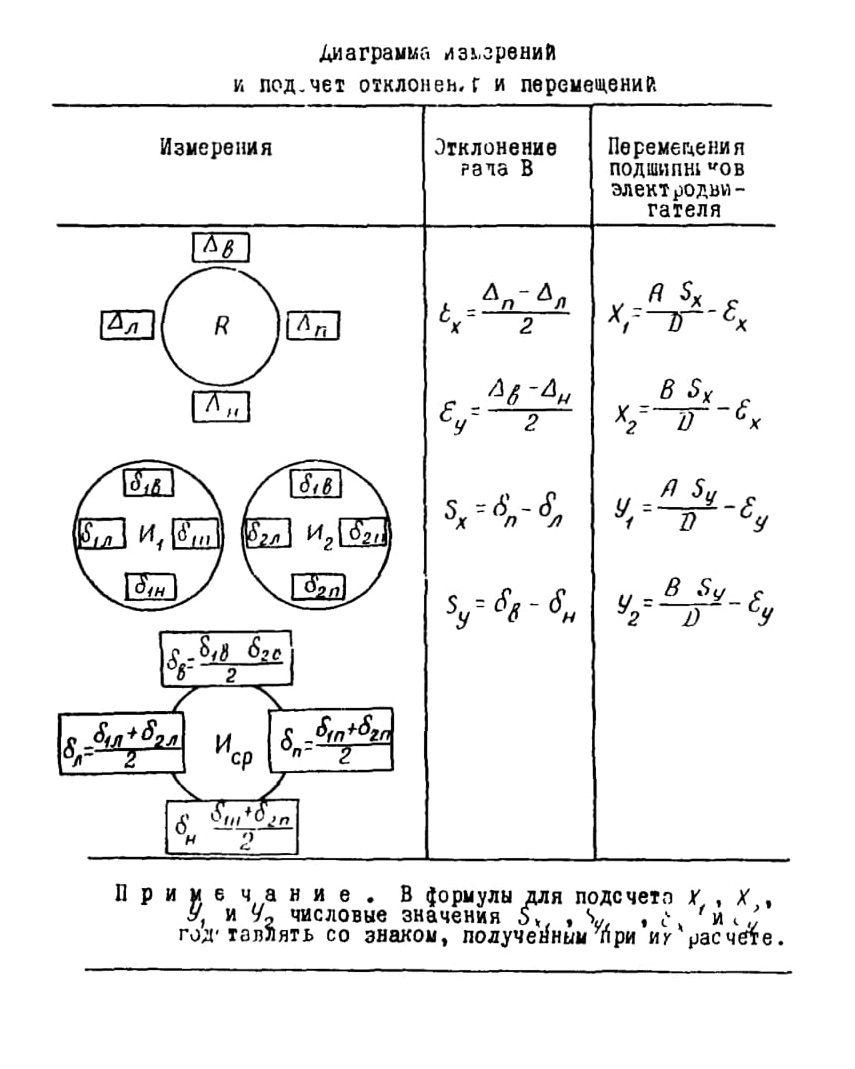

Диаграмма измерений и подсчёт отклонений и перемещений

///////////////////////////////////////
