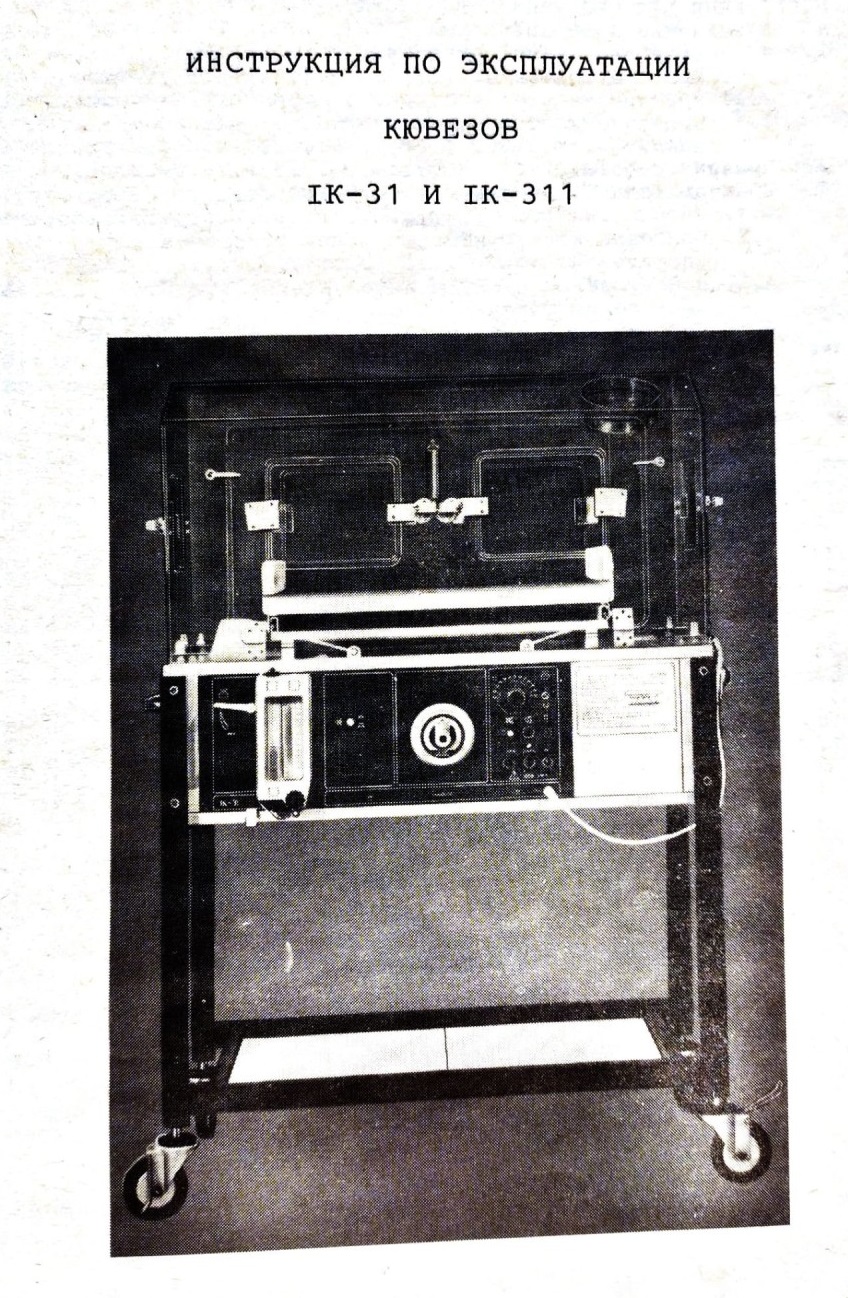

Инструкция по эксплуатации кювезов IK-31 и IK-311

СОДЕРЖАНИЕ
I.
II.
ИНСТРУКЦИЯ ДЛЯ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА

1 назначение и область применения.....................

2. Аппарат и его принадлежности........................

1 Краткое описание...............................

2 2. Принадлежности, входящие в стоимость аппарата..

2.3. Принадлежности, поставляемые по отдельному

заказу.........................................

3. Принцип работы....................................

4. Предварительные указания............................

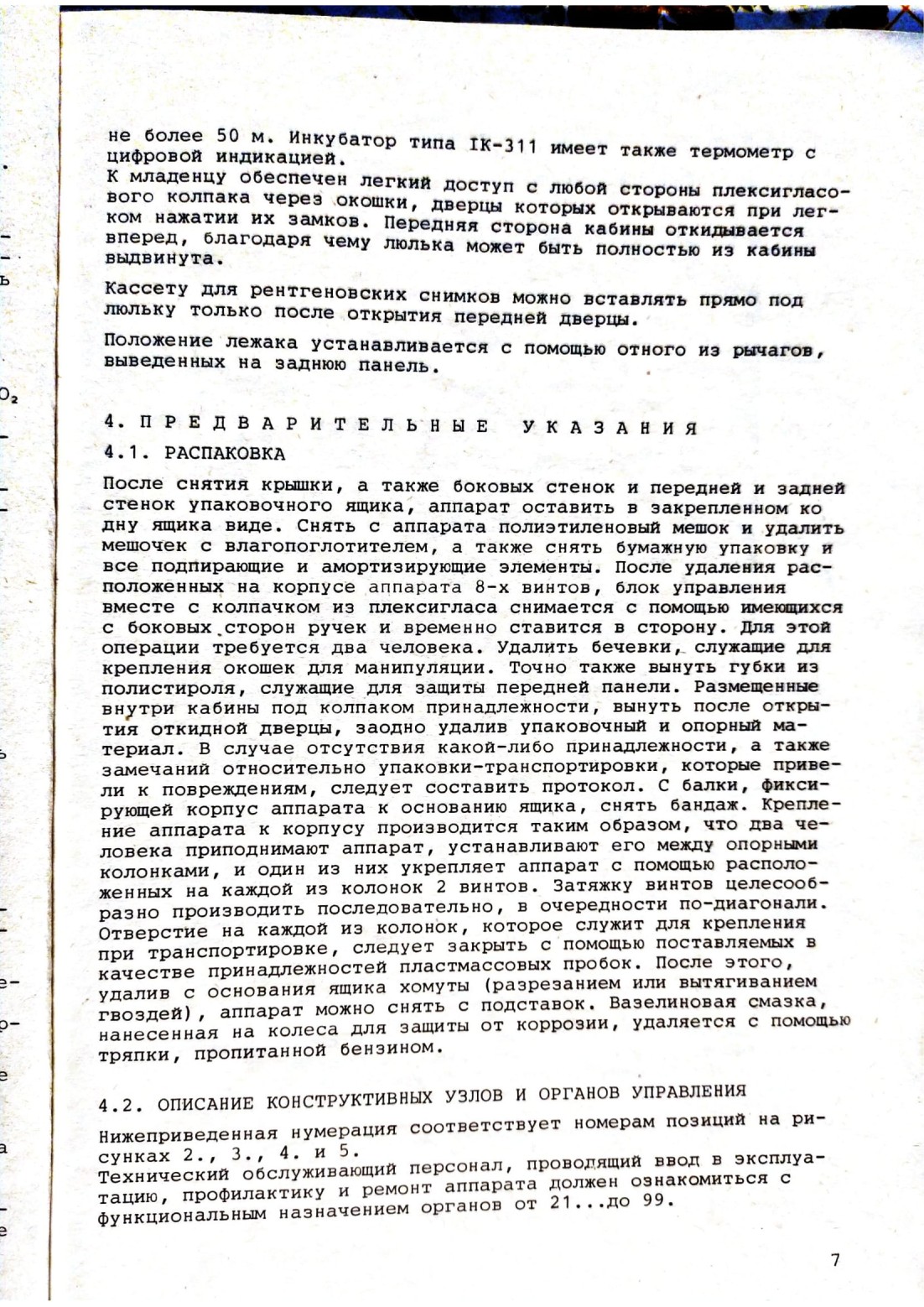

4.1. Распаковка.....................................

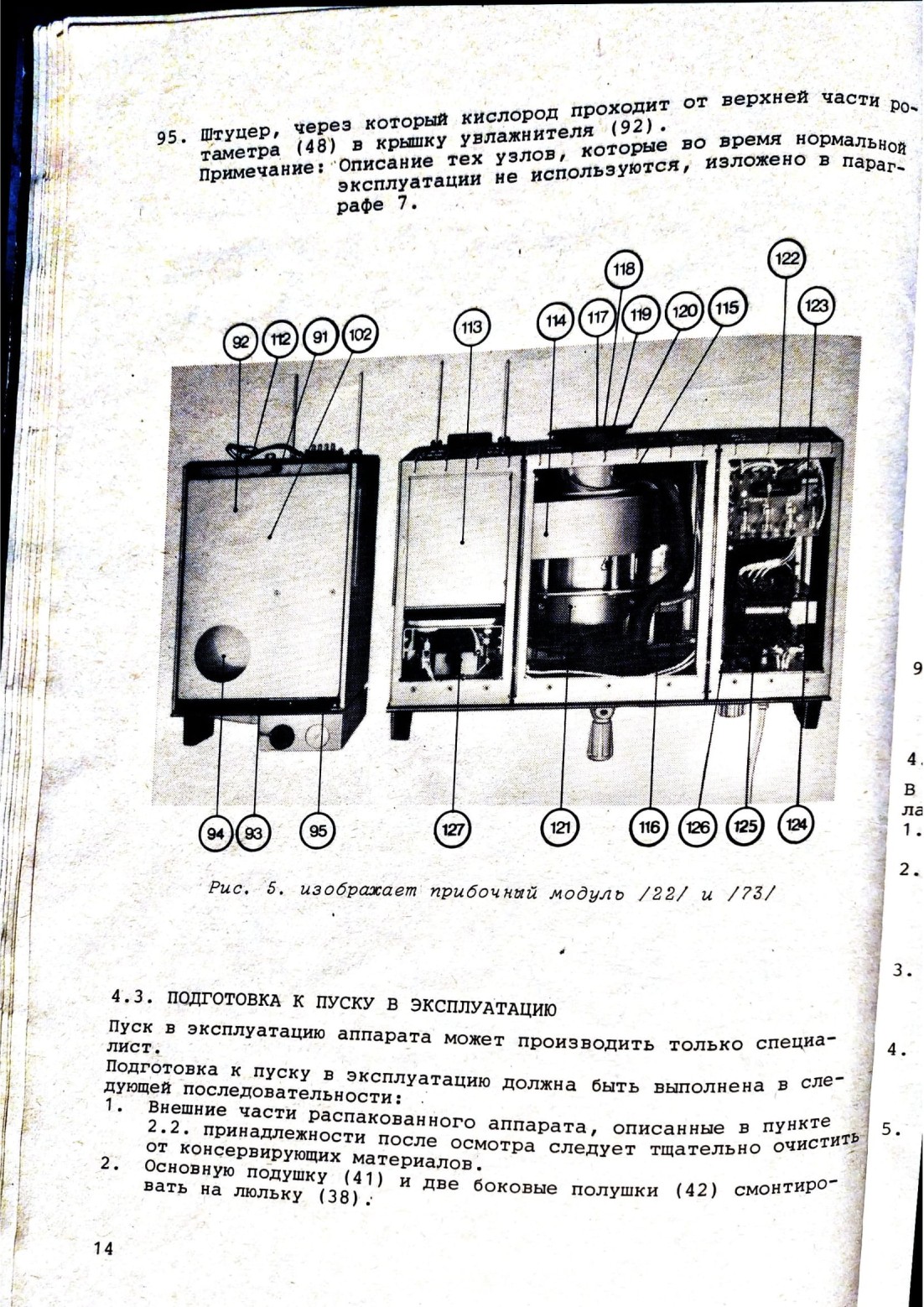

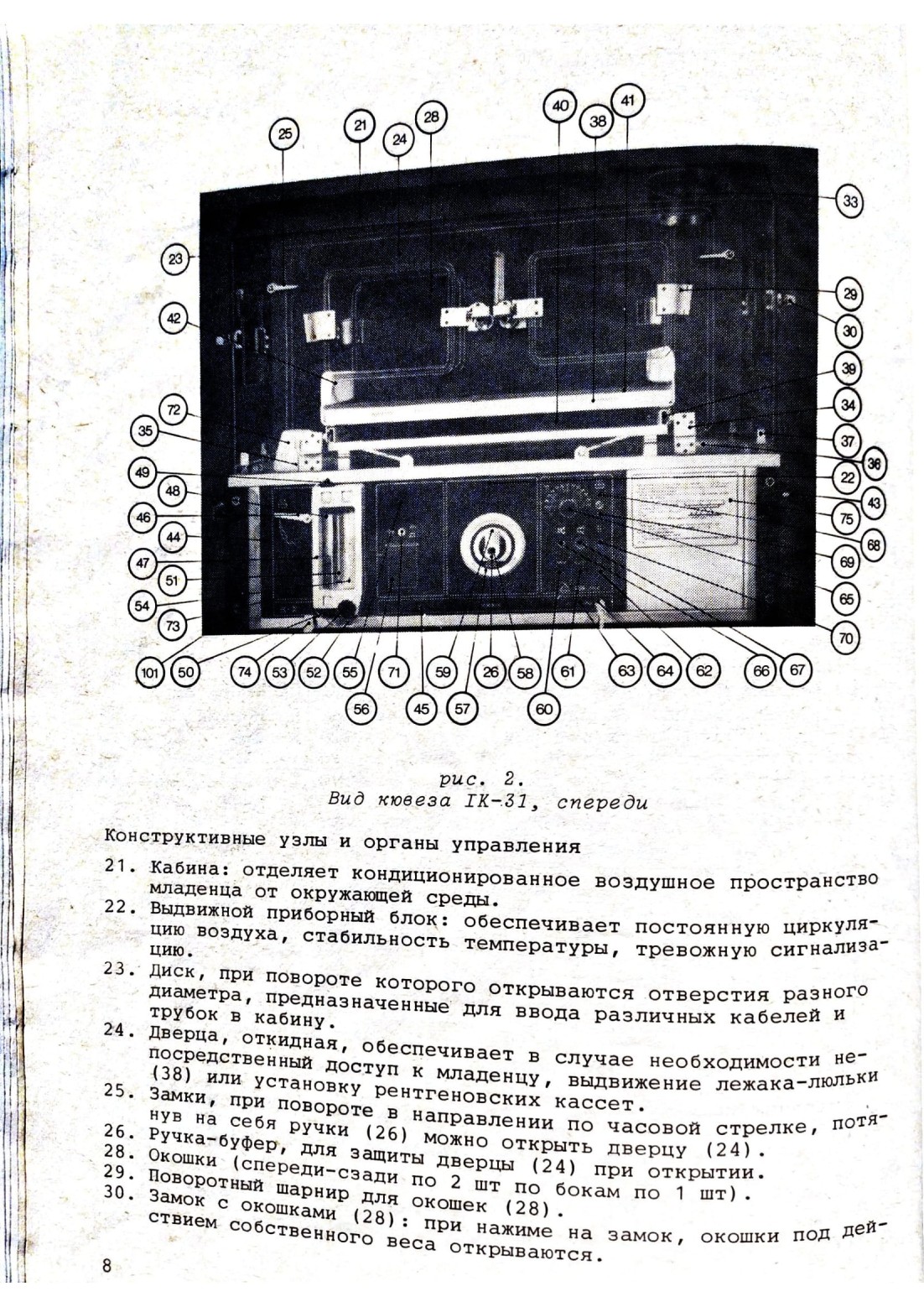

4.2. Описание конструктивных узлов и органов

управления..................................

4.3. Подготовка к пуску в эксплуатацию...............

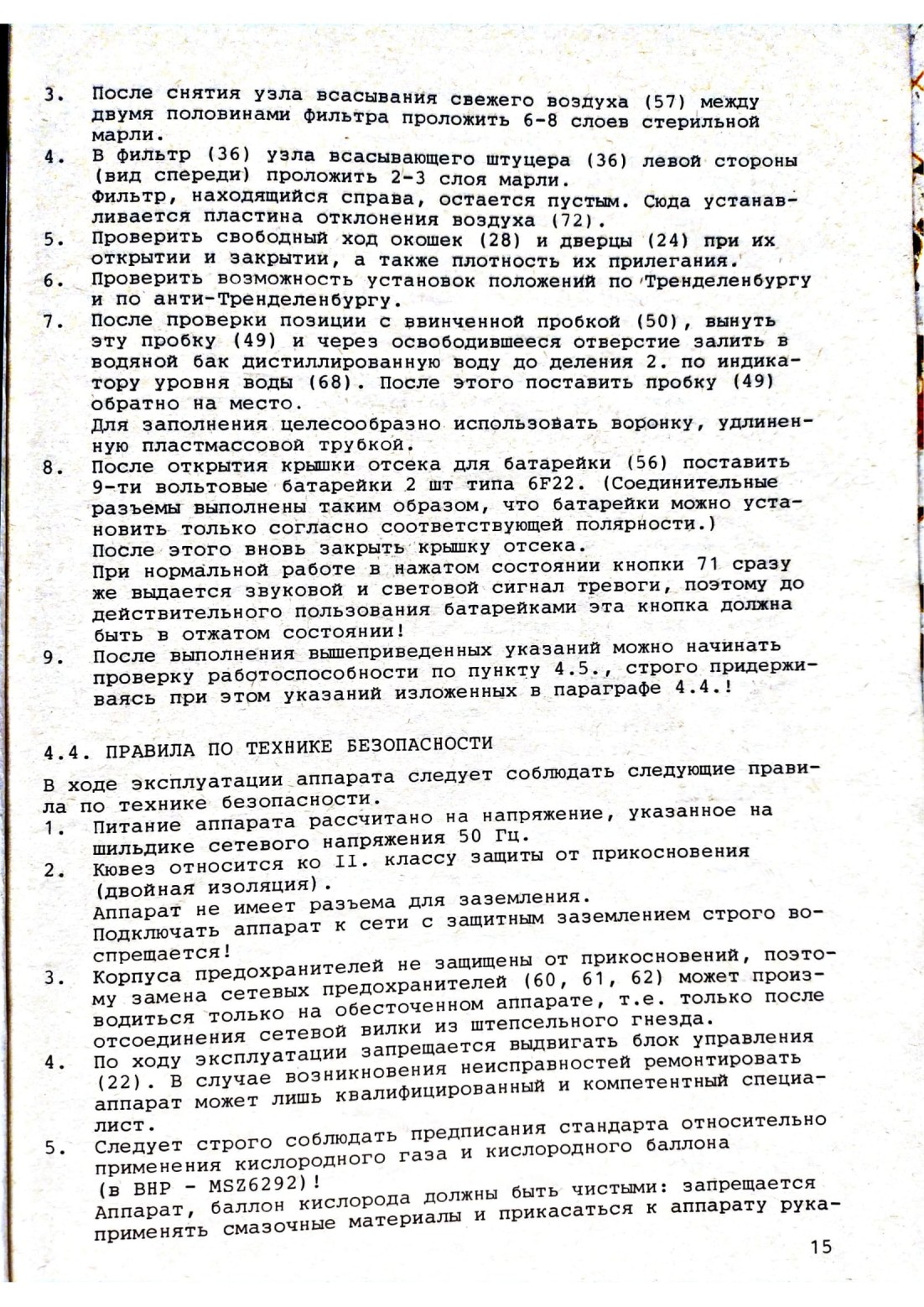

4.4. Правила по технике безопасности................

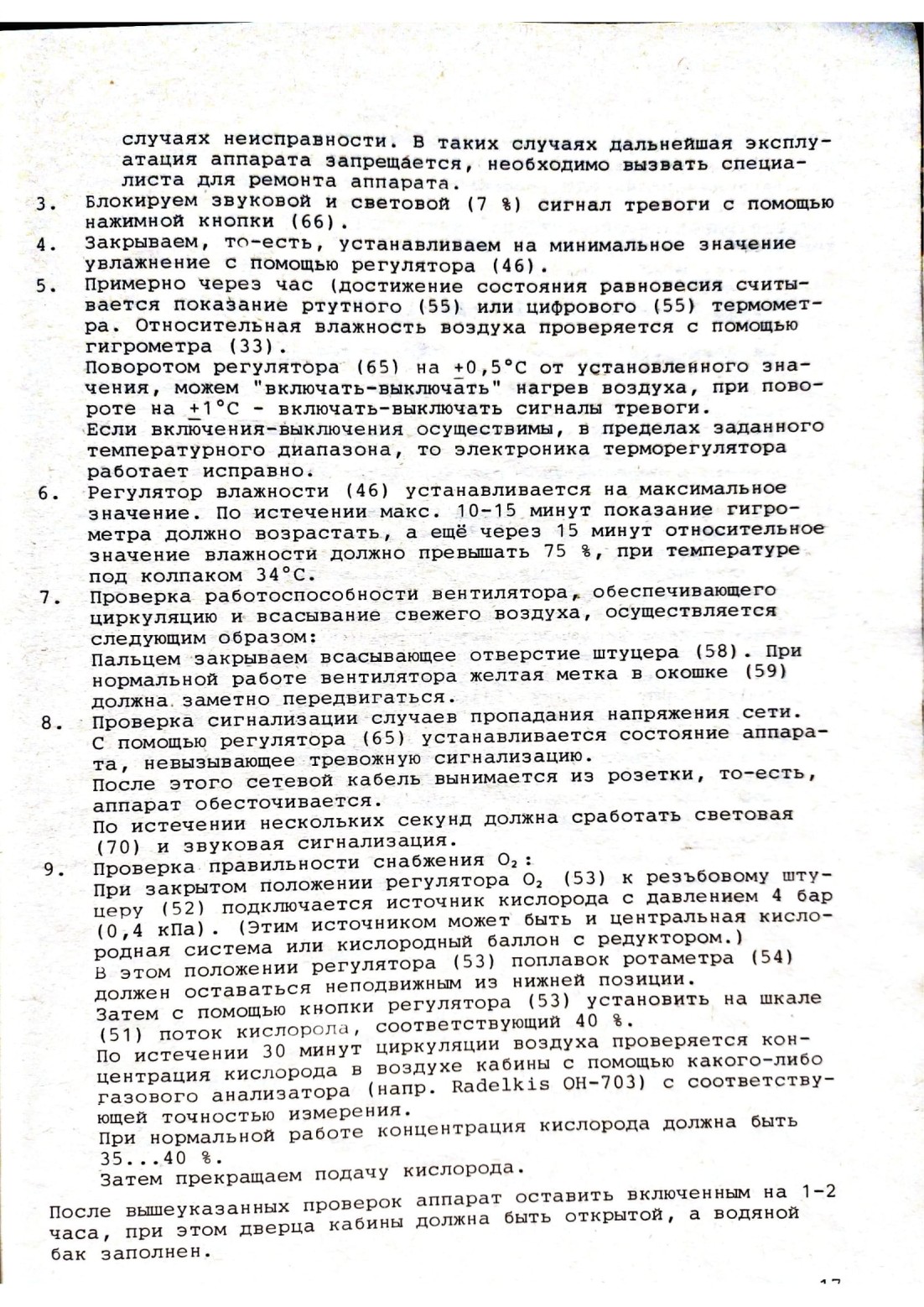

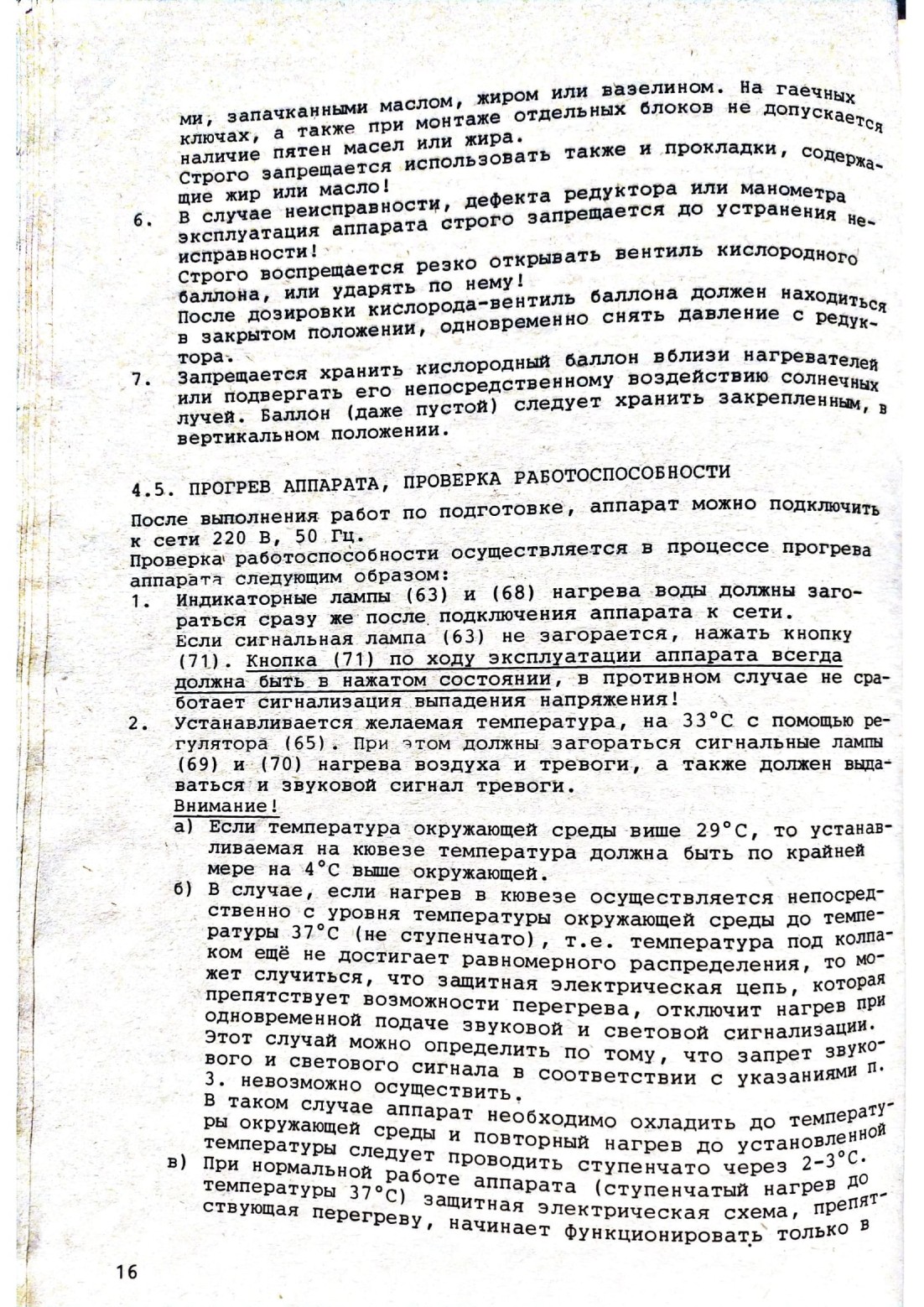

4.5. Прогрев аппарата, проверка работоспособности...

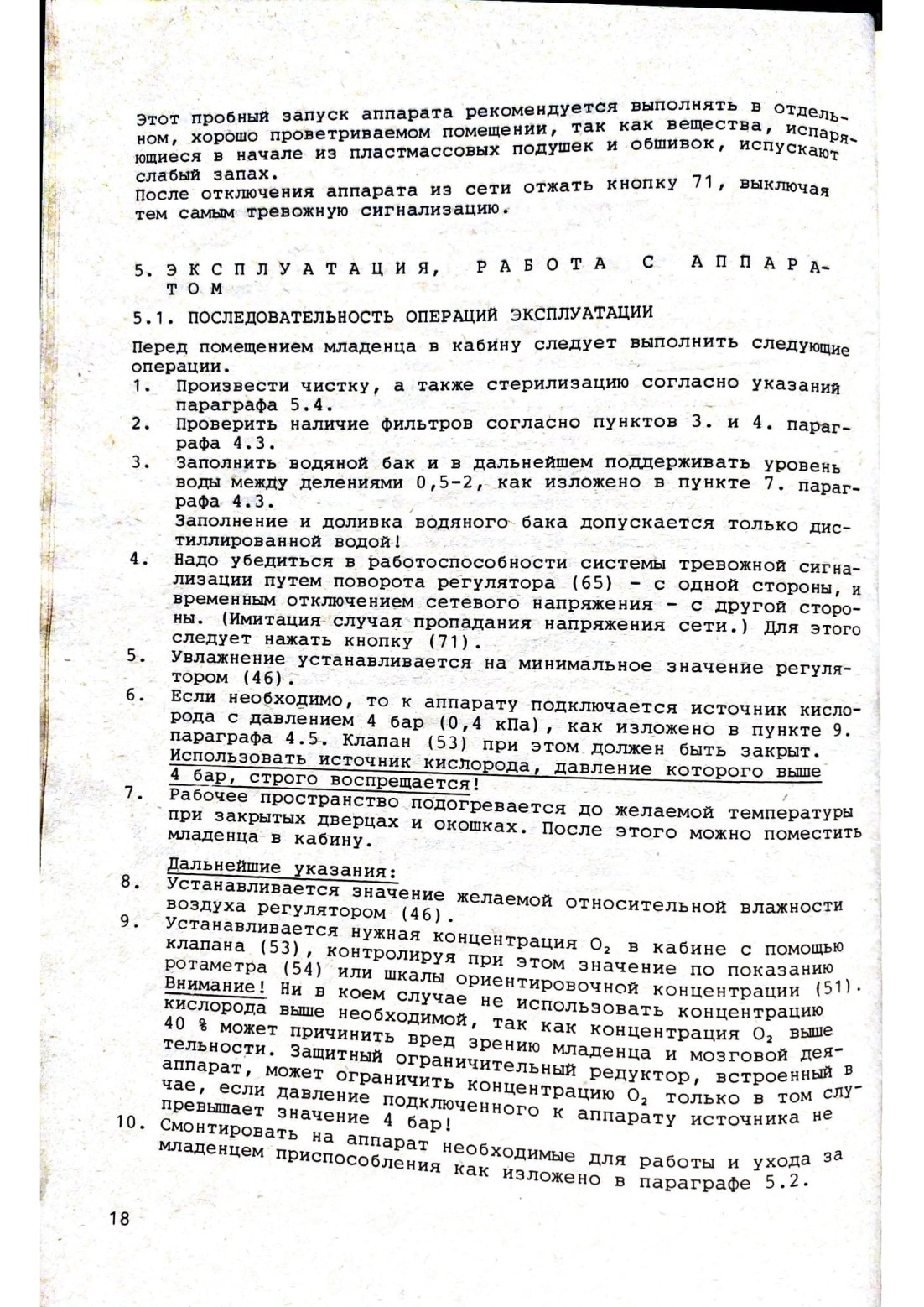

5. Эксплуатация, работа с аппаратом......................

5.1. Последовательность операций эксплуатации.........

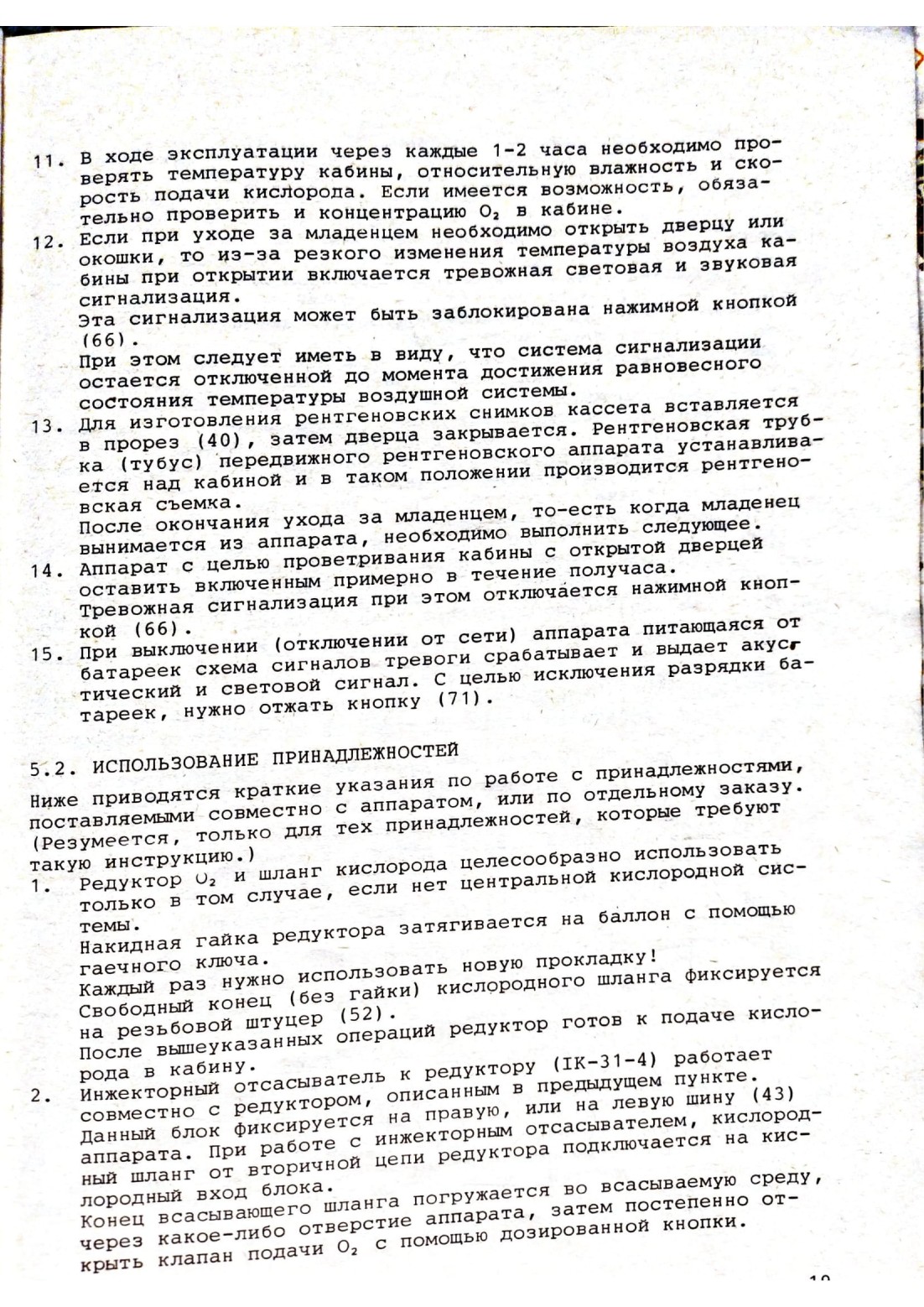

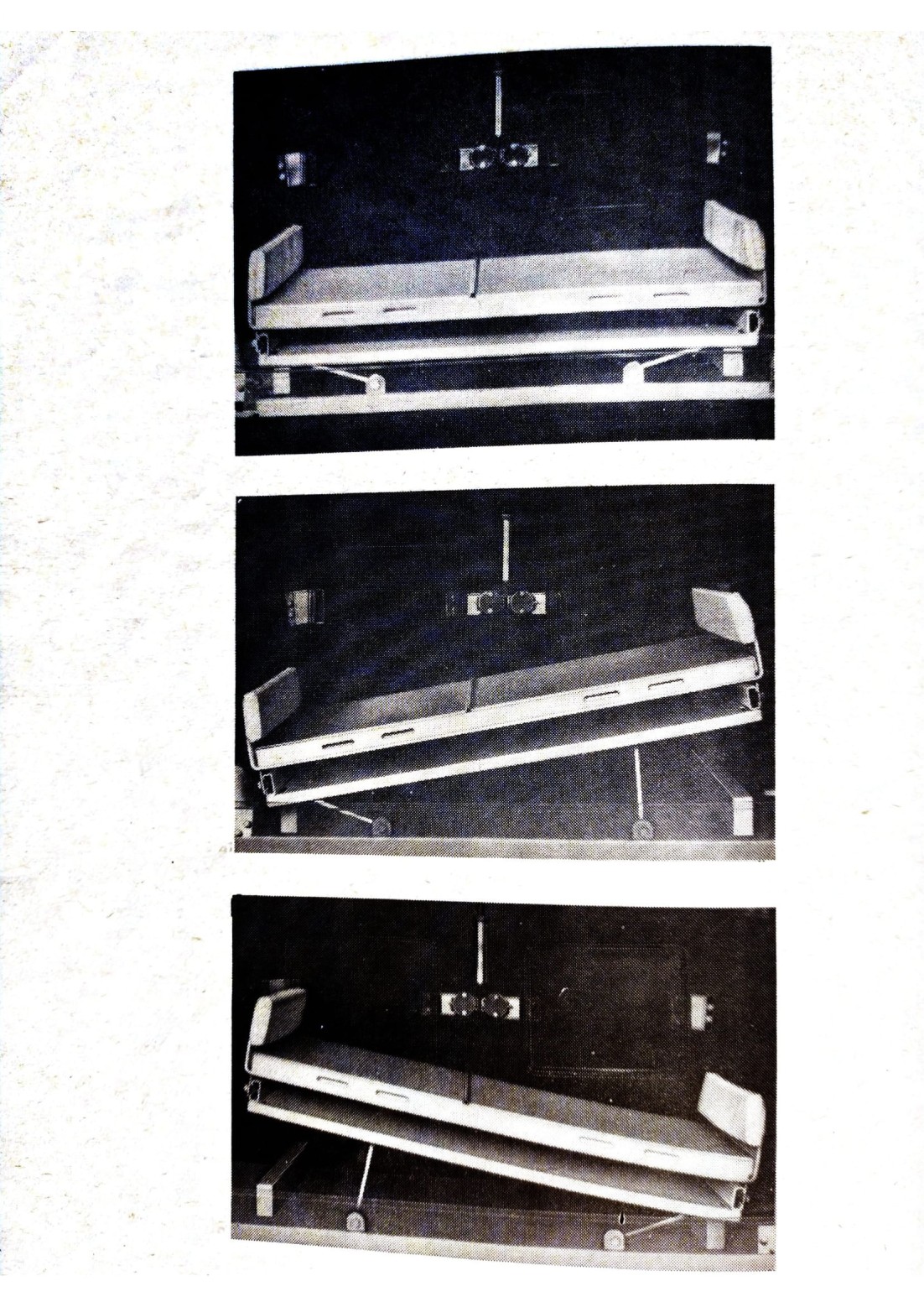

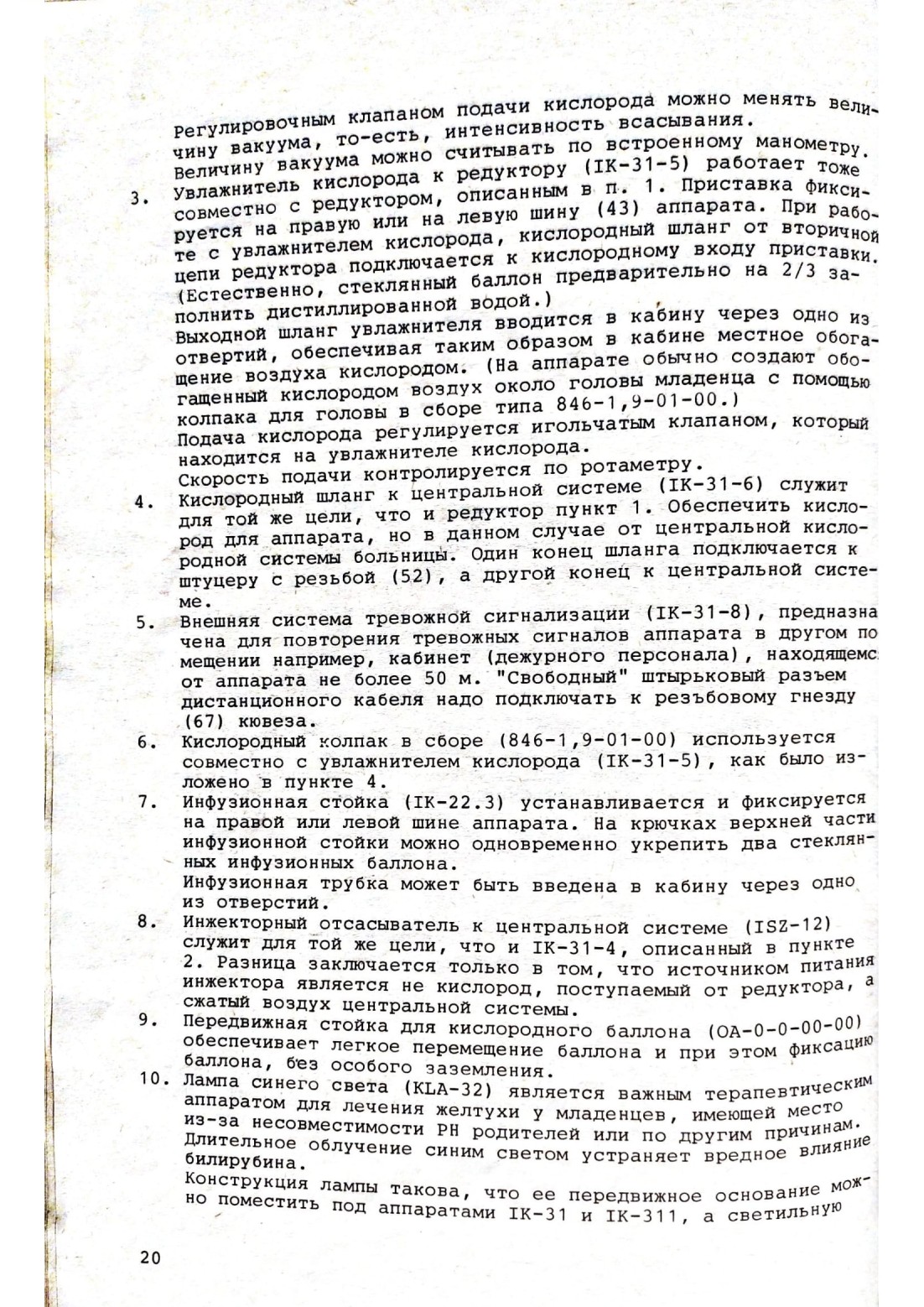

5.2. Использование принадлежностей.....................

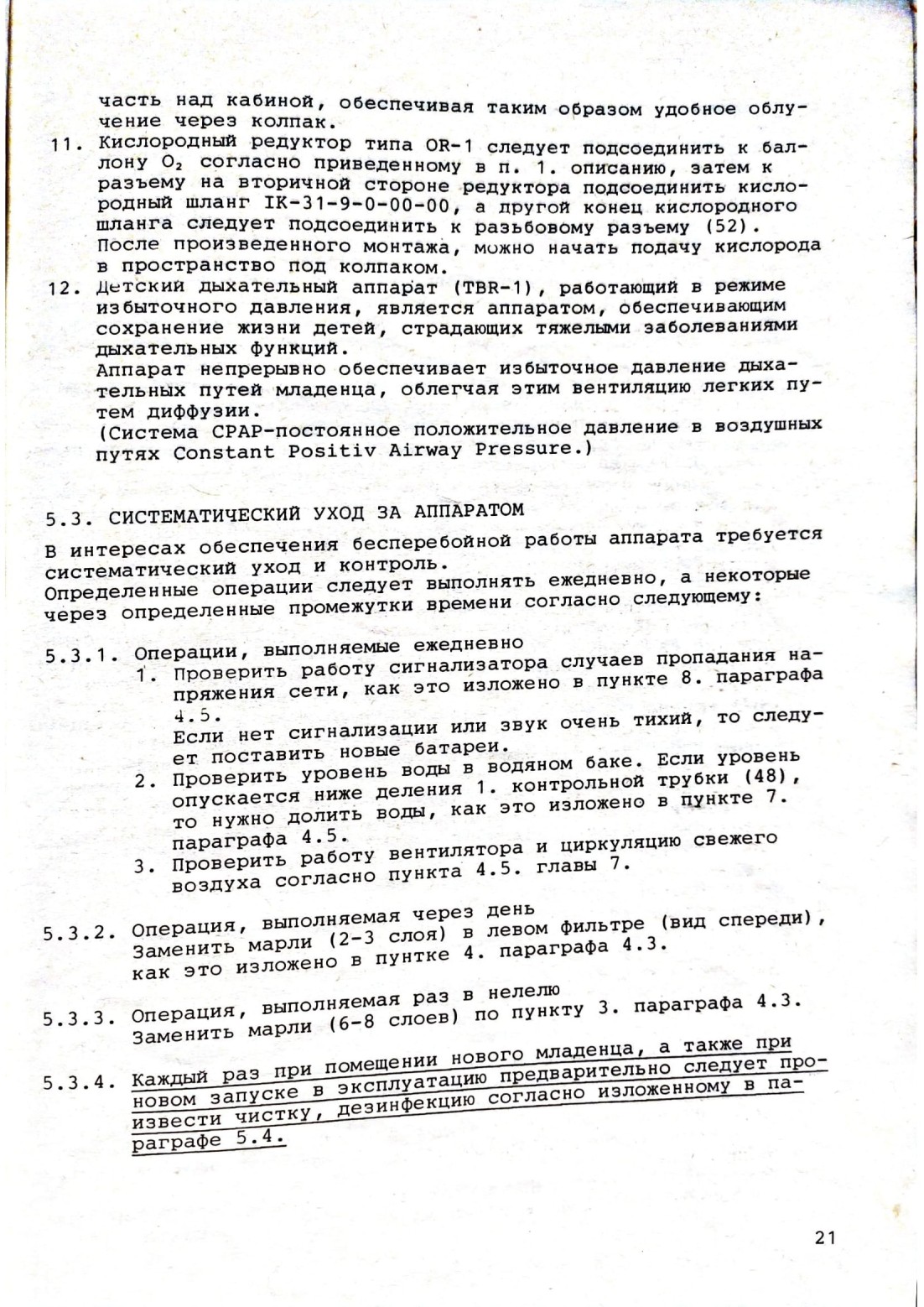

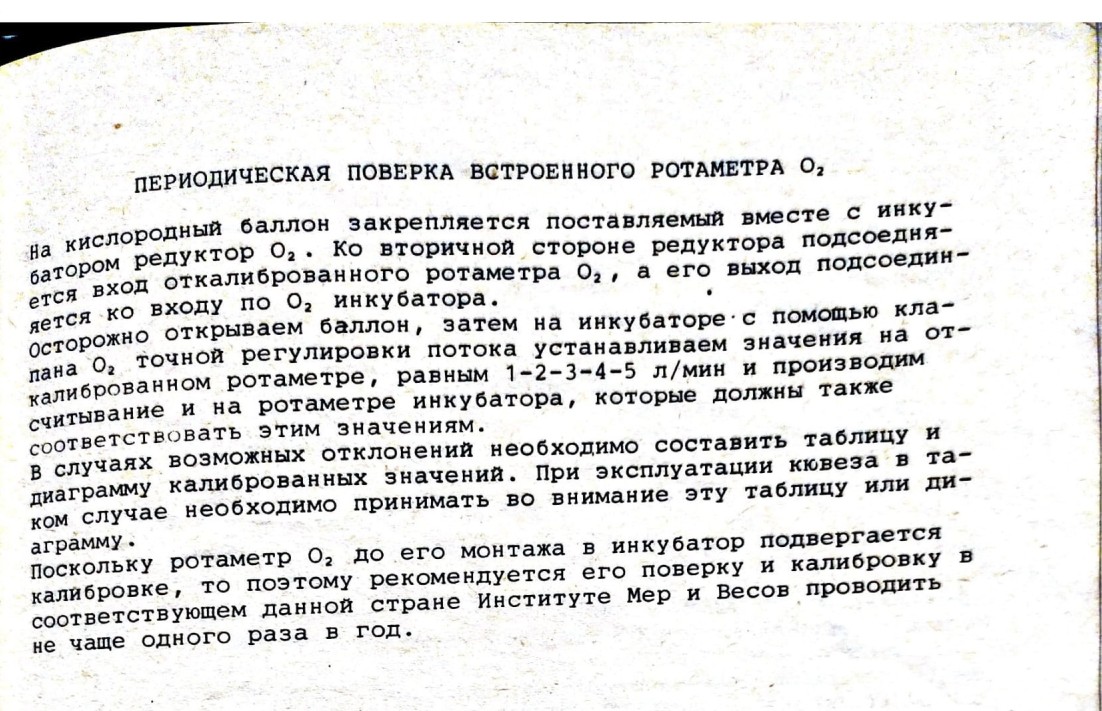

5.3. Систематический уход за аппаратом.............

5.4. Краткая инструкция по чистке и дезинфекции.
ТЕХНИЧЕСКАЯ ЧАСТЬ

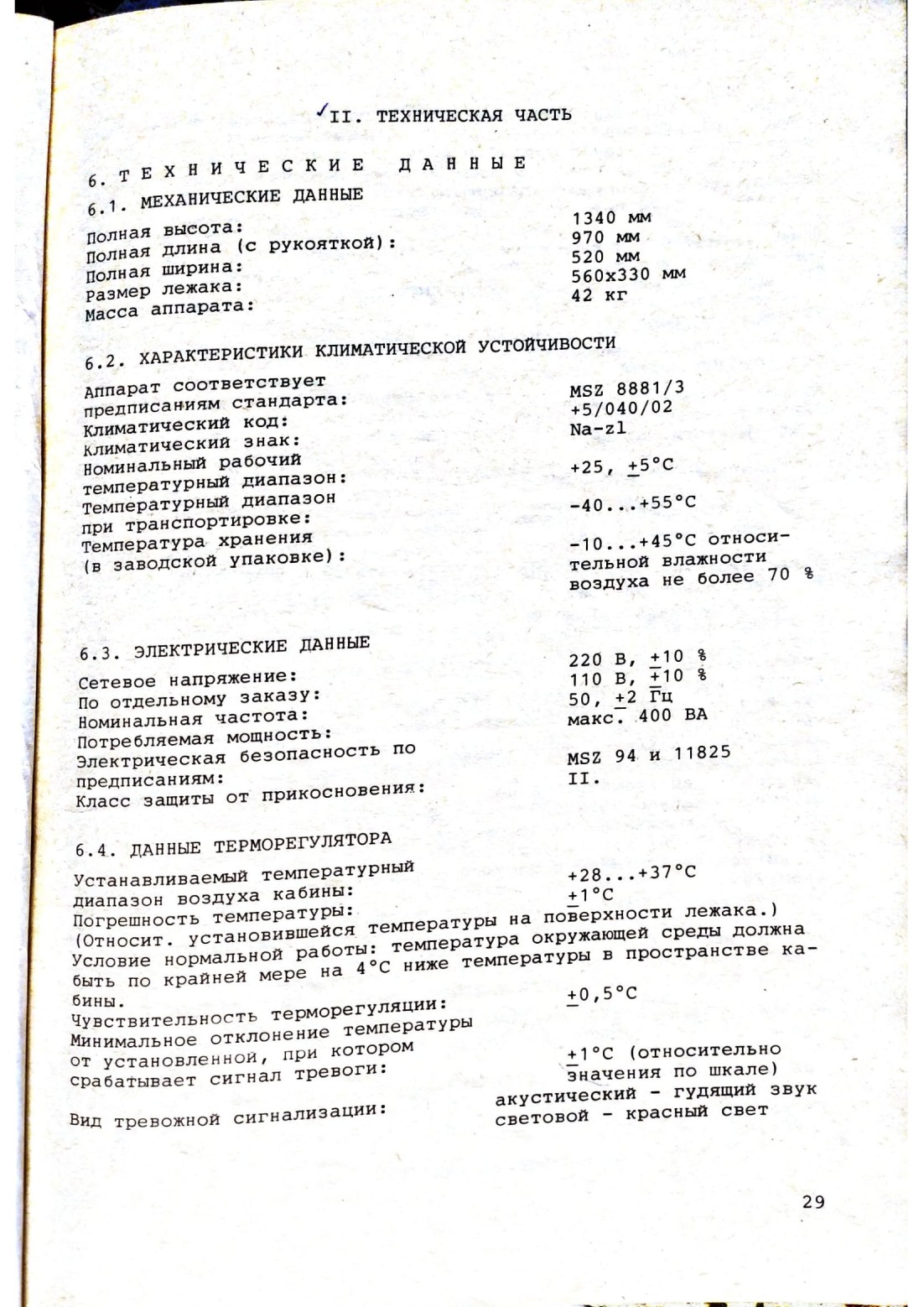

6. Технические данные.............,

6.1. Механические данные.....

характеристики климатической устойчивости

6.3. Электрические данные...................

6.4. Данные терморегулятора....

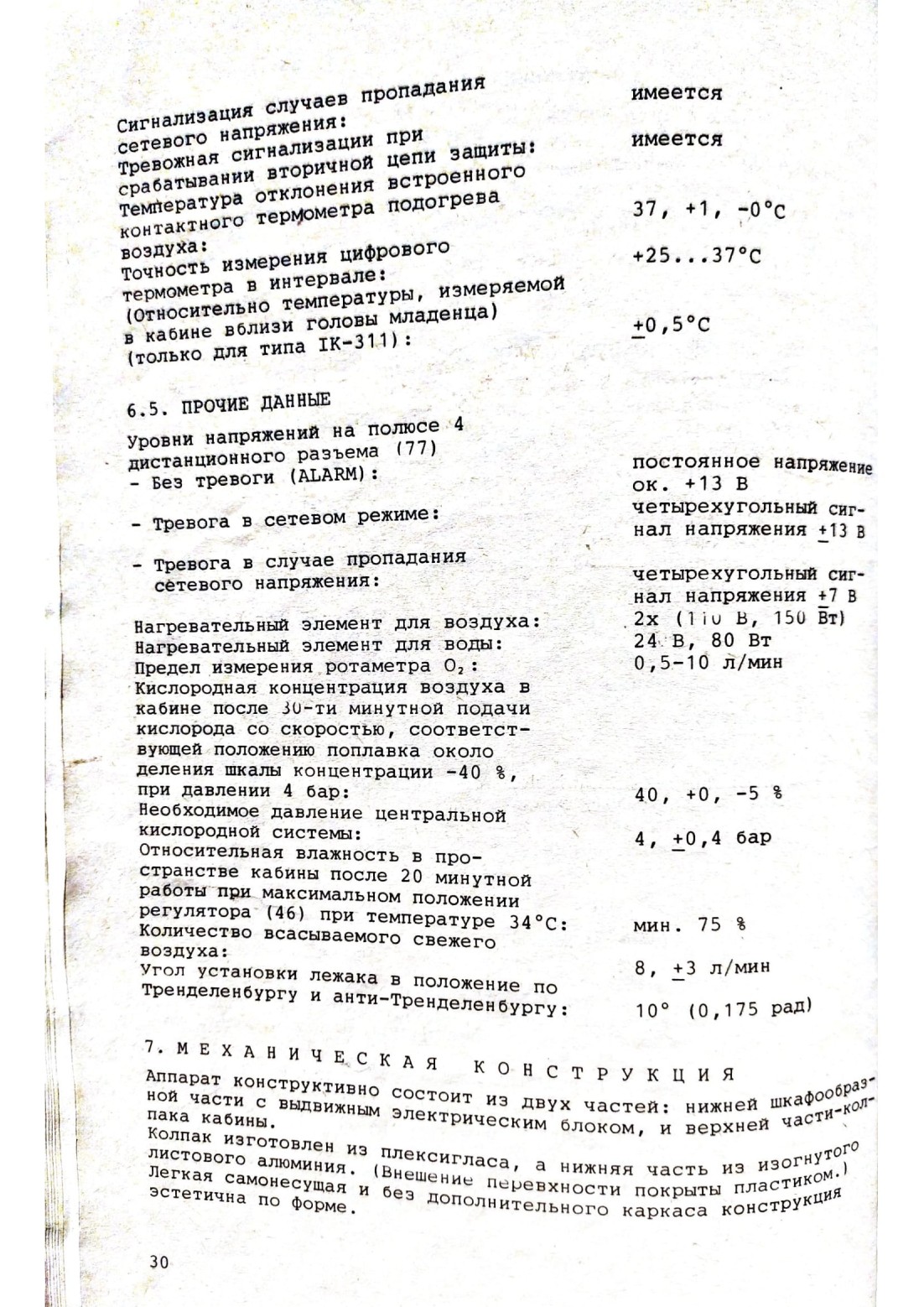

Прочие данные.. .................

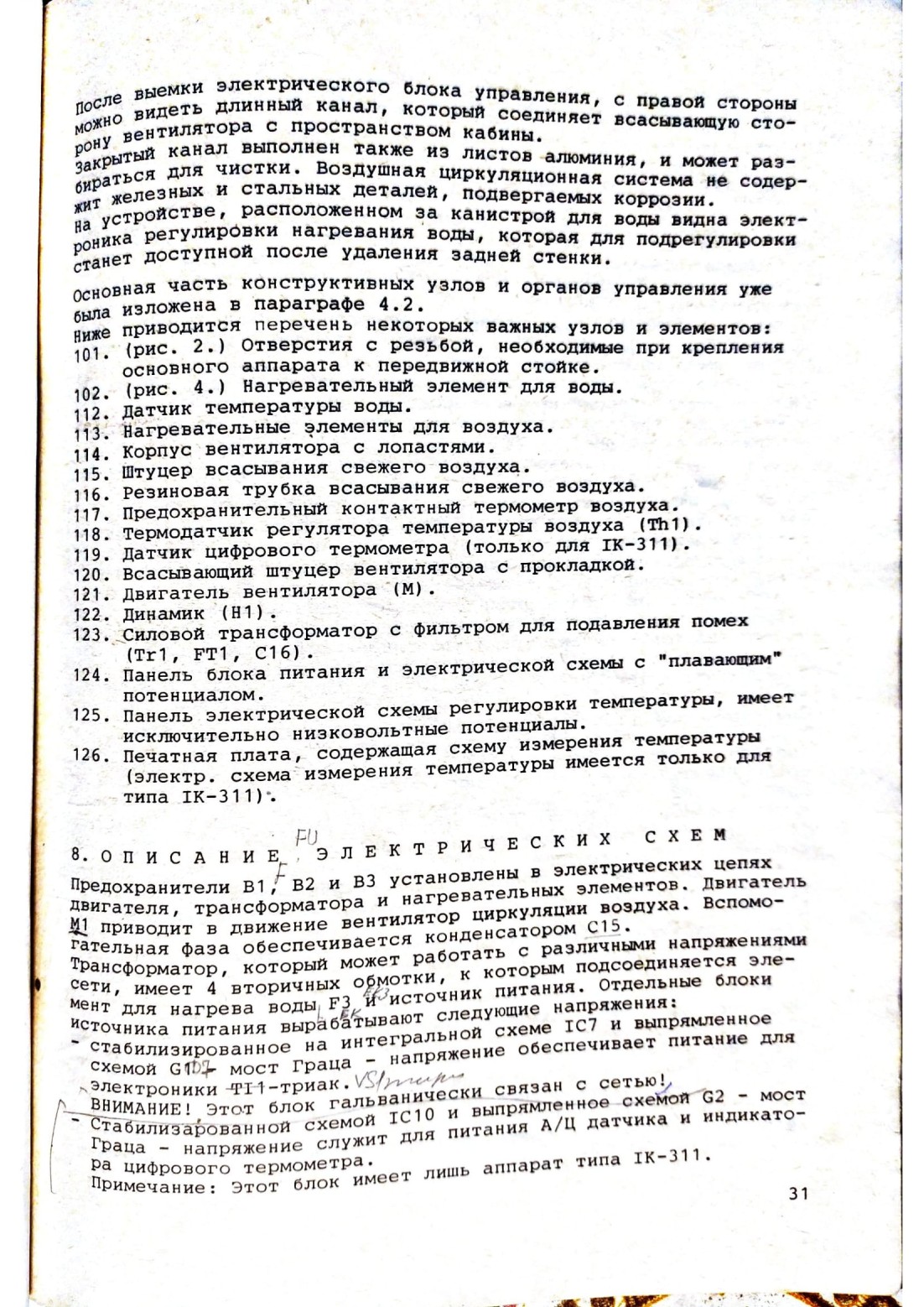

7. Механическая конструкций

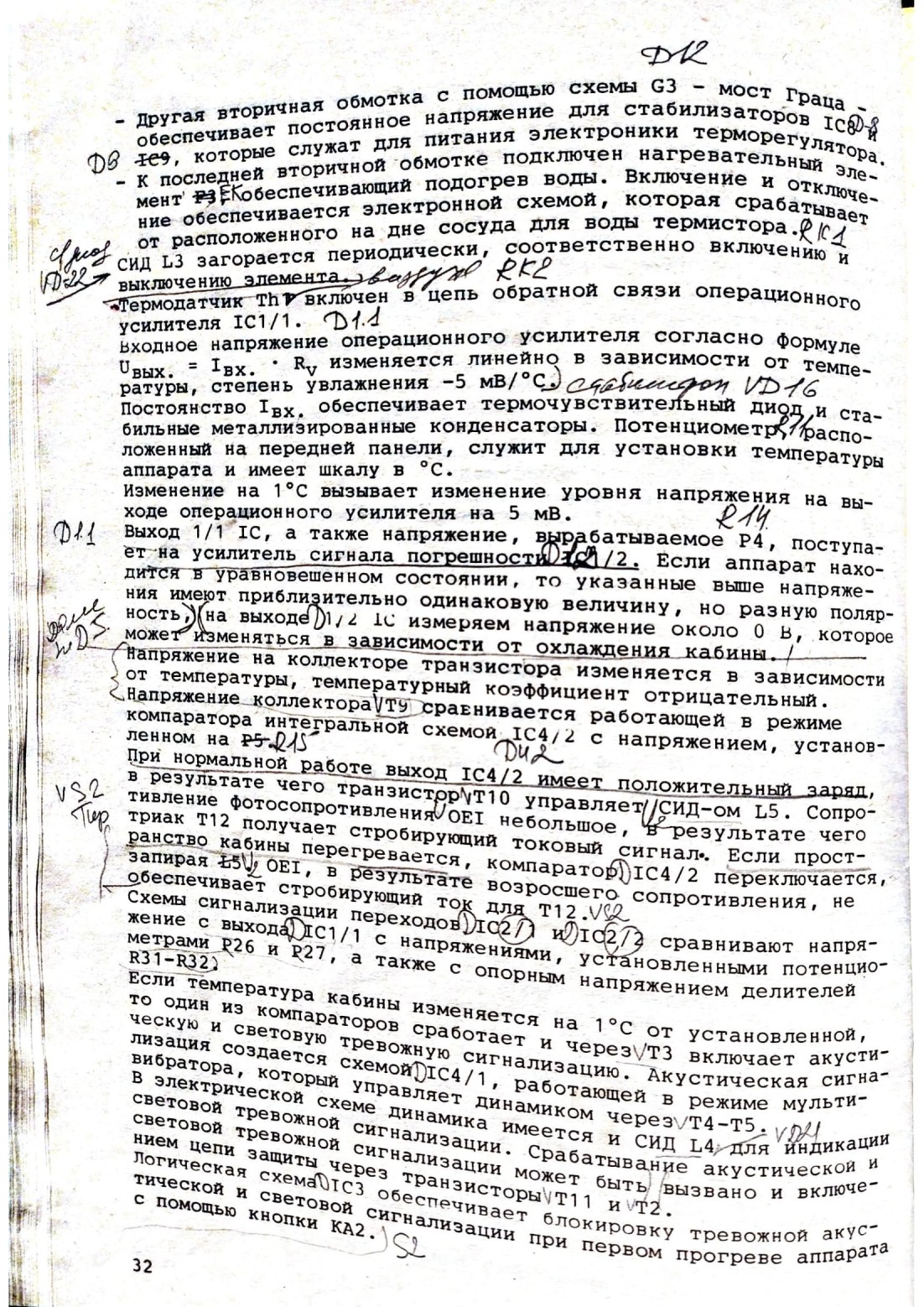

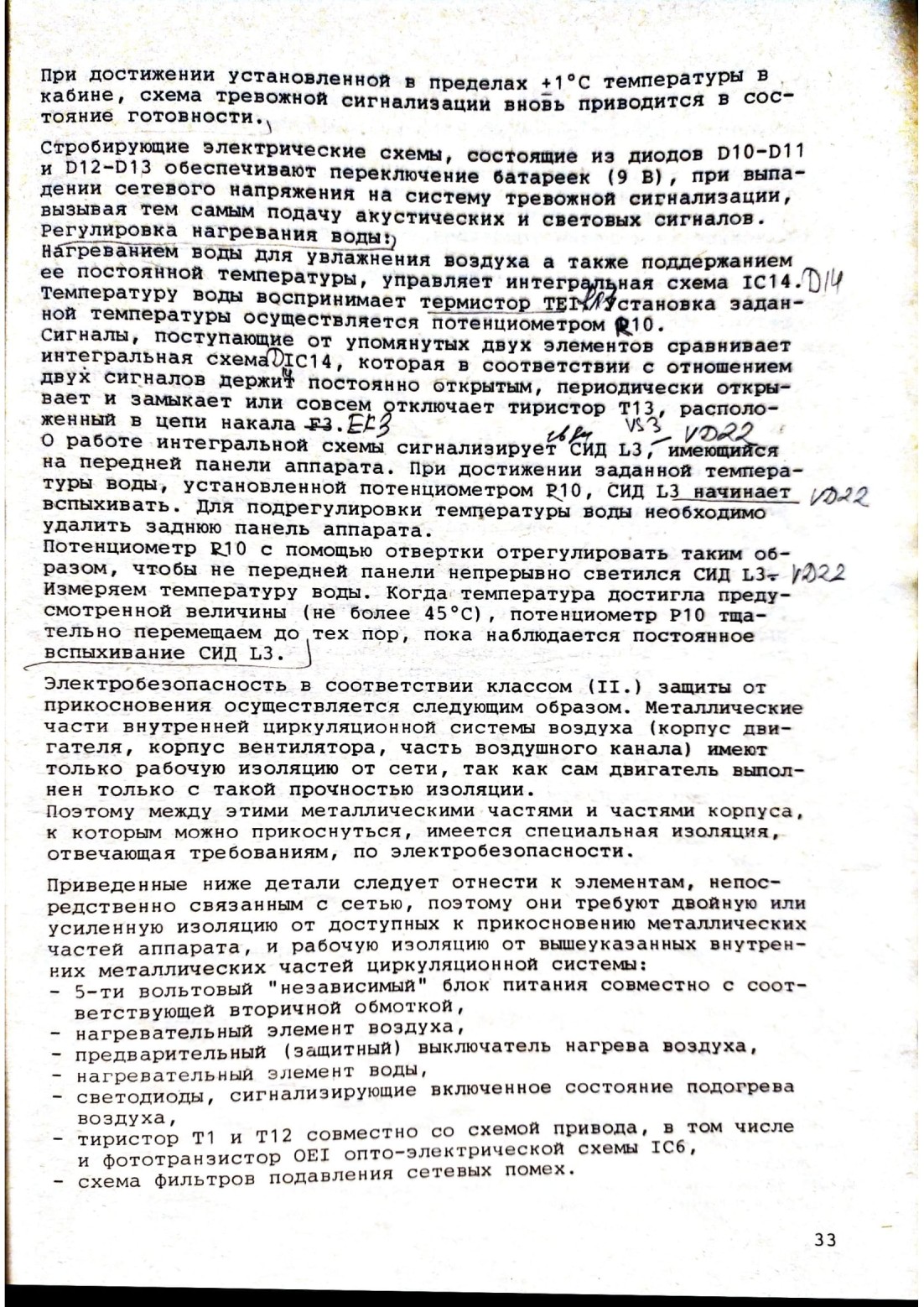

электрических схем. ......................

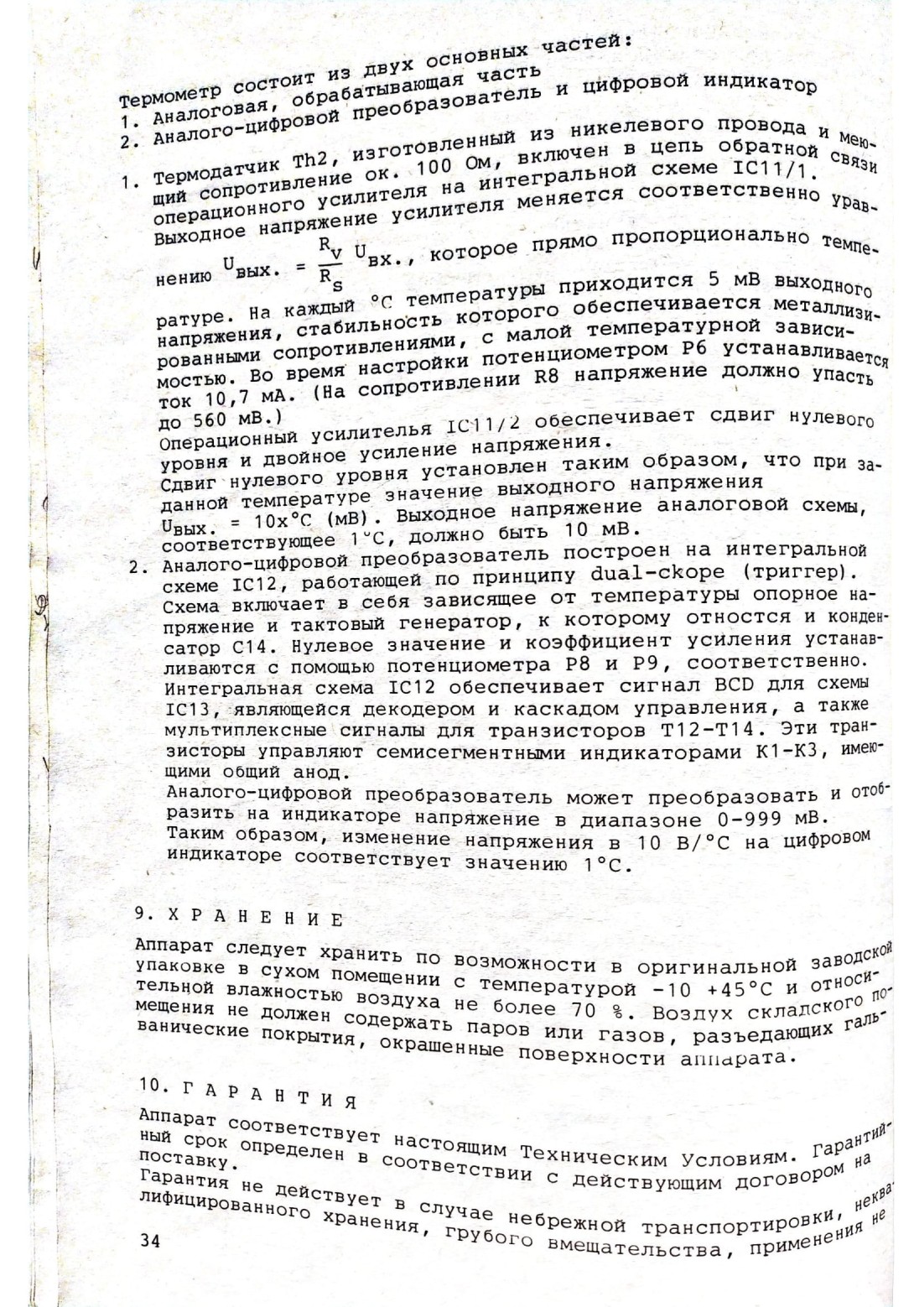

. Хранение................................................

10. Гарантия.........................................

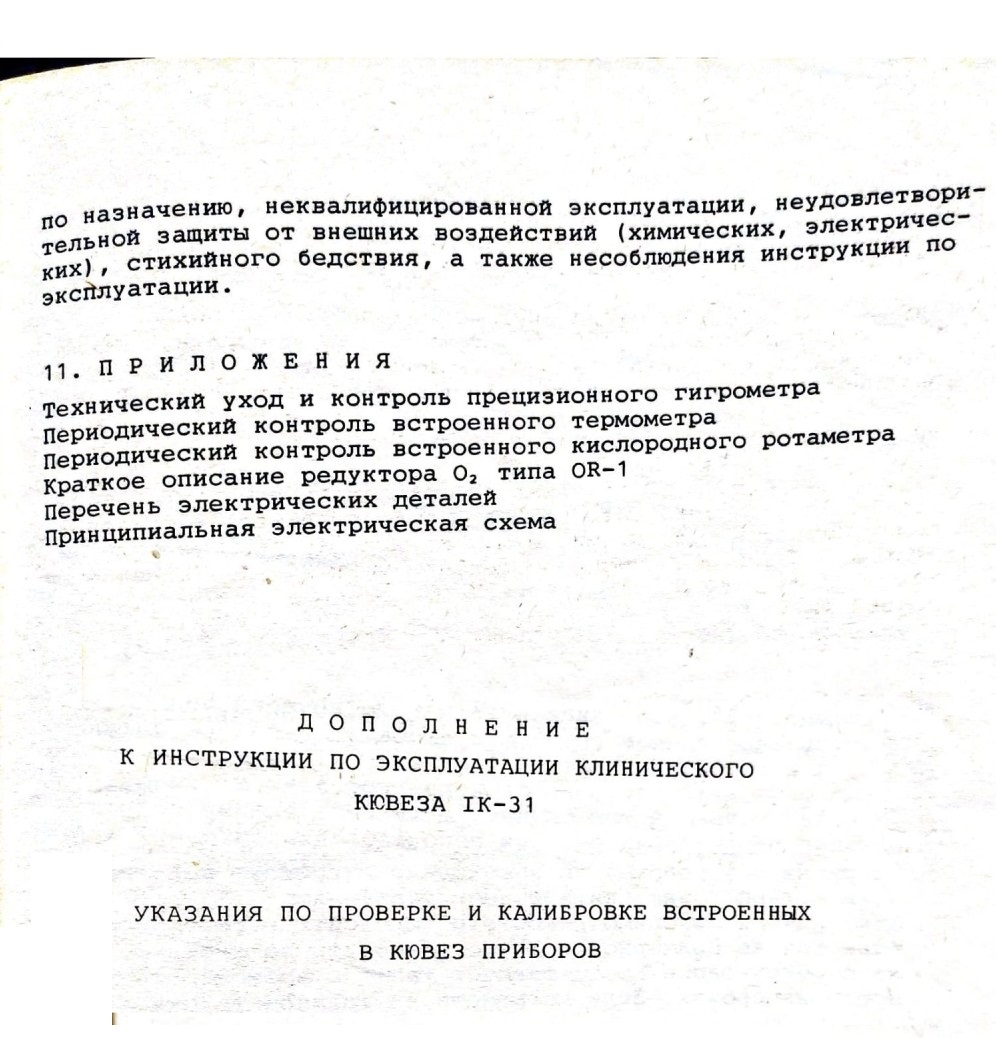

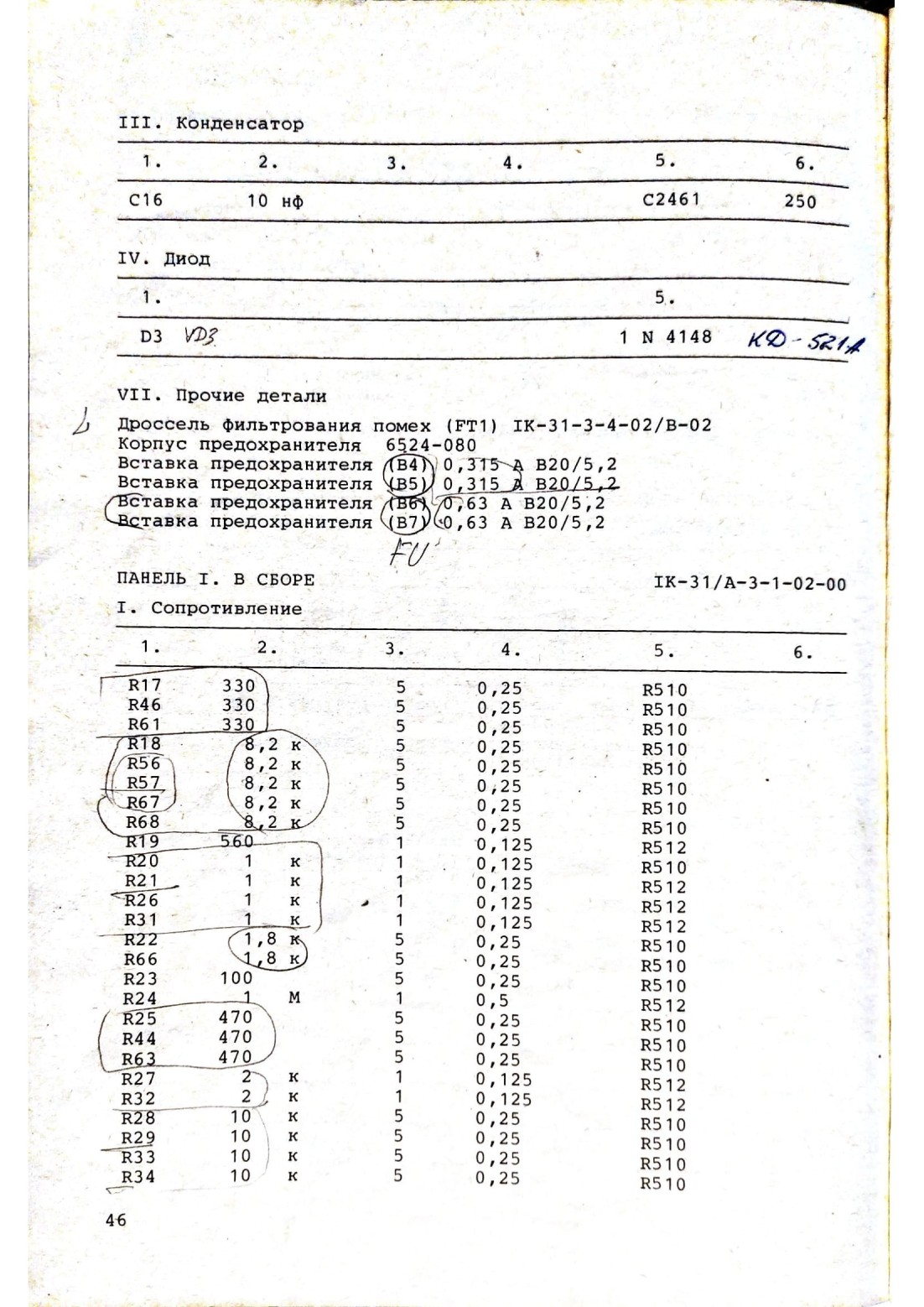

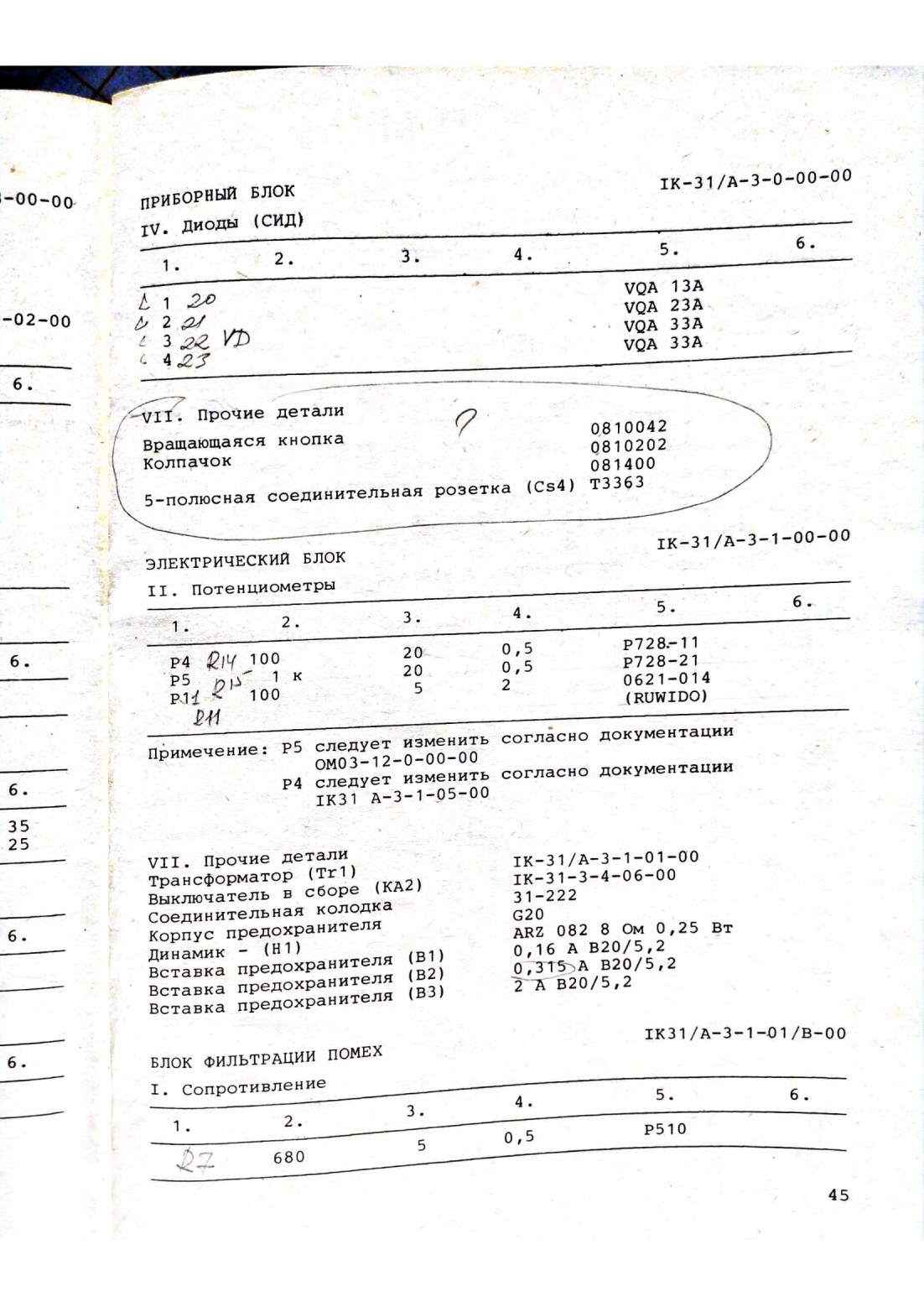

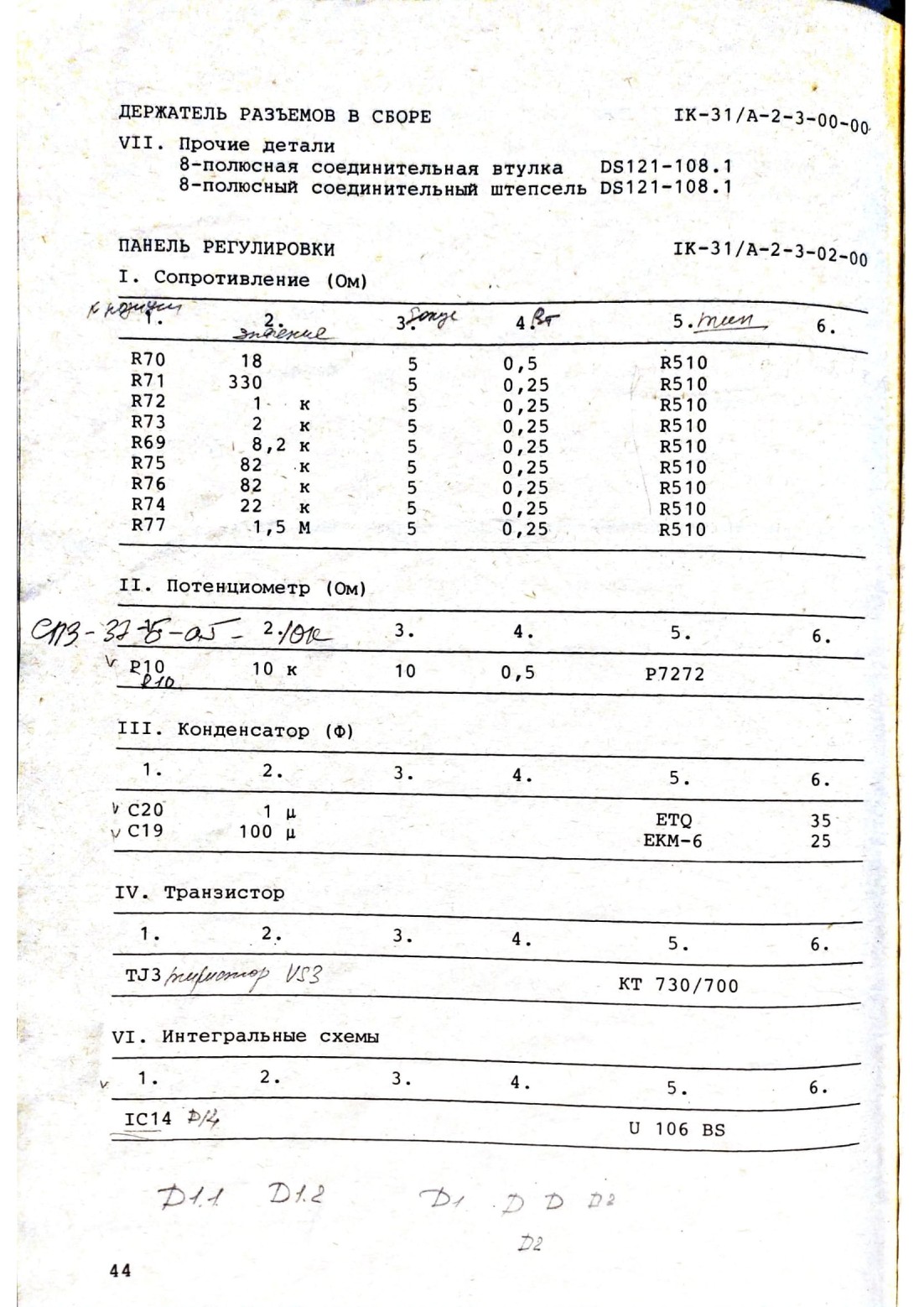

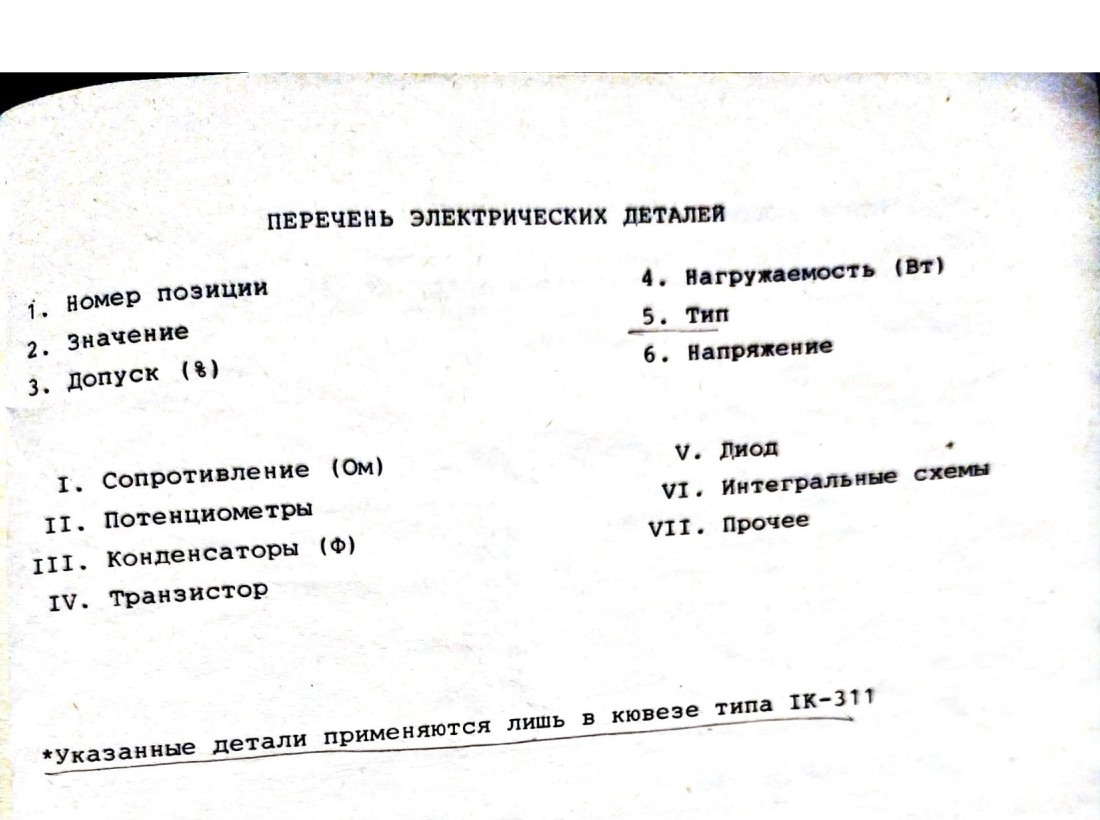

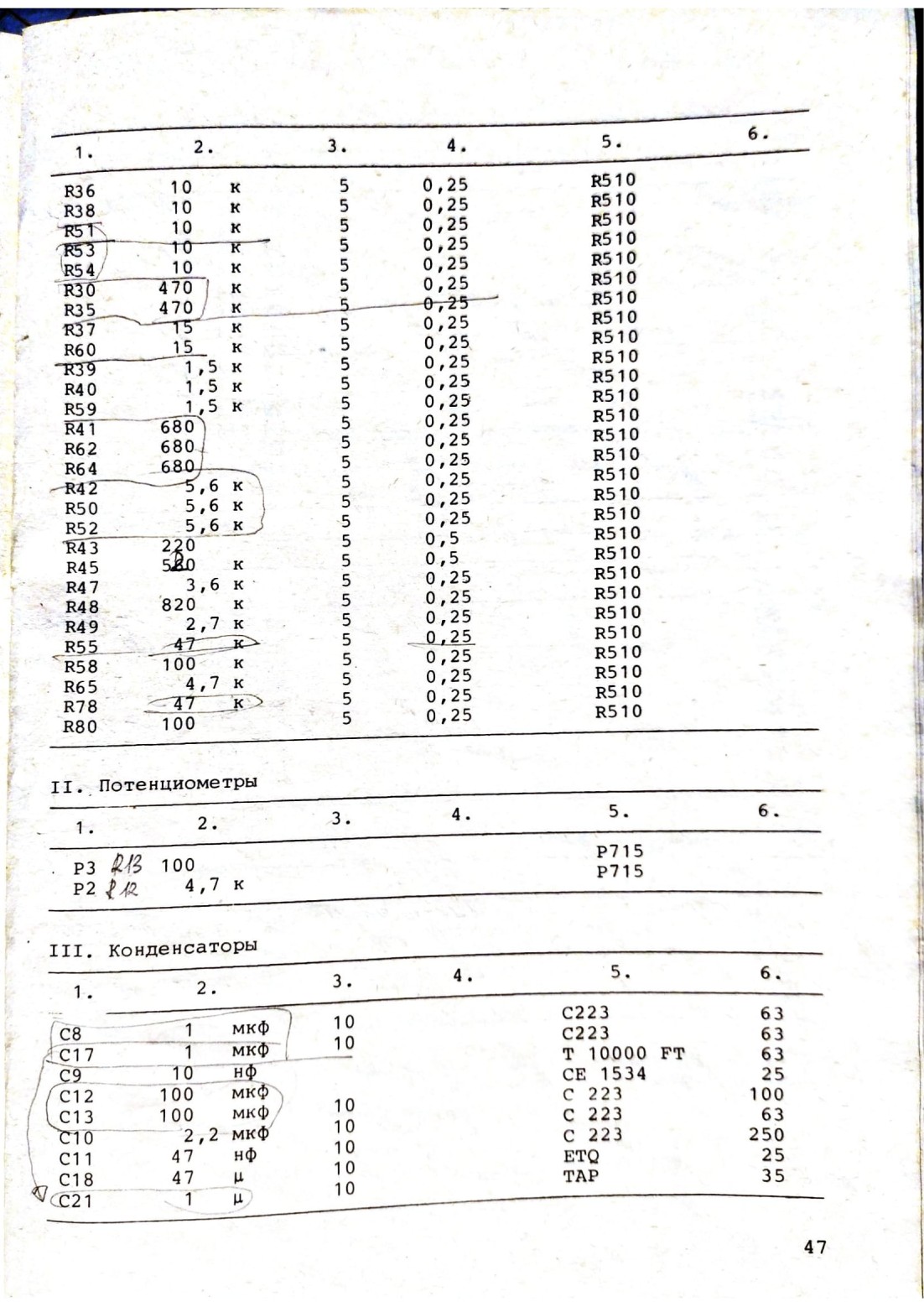

11. Приложения...........................................

I. ИНСТРУКЦИЯ ДЛЯ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Юовез типа IK-31 и IK-311 производства Медикор является незаменимым аппаратом для изолированного ухода и успешного лечения недоношенных и больных младенцев в родильных домах и в больницах в послеродовой период. Аппарат обеспечивает оптимальные климатические условия, необходимые для жизни, снижает опасность инфекции, способствует лечению и быстрому развитию младенцев. Юовез обеспечивает необходимую для младенца постоянную температуру, влажность воздуха и концетрацию кислорода в требуемых пределах.

2. АППАРАТ И ЕГО ПРИНАДЛЕЖНОСТИ

2.1. КРАТКОЕ ОПИСАНИЕ

Два варианта исполнения кювезов можно кратко характеризовать следующим образом:

а) Тип IK-31

Состоит из основного аппарата, закрепленного на разборной, передвигаемой стойке.

Нижнюю полку стойки можно использовать и для хранения всех необходимых для работы приспособлений. В случае необходимости основной аппарат можно снимать со стойки и Поставить на стол.

б) Тип IK-311

Аппарат имеет встроенный термометрический канал с цифровым индикатором температуры рабочего пространства.

Основной аппарат состоит из кабины для младенца (колпак и в нем люлька) и из шкафообразной части под ним.

/В последнем находится выдвижной блок, состоящий из 2-х отдель-/ ных узлов, который содержит следующие главные блоки:

' 1. Правосторонняя часть:

- терморегулятор и блок тревоги

- блок вентилятора (для обеспечения циркуляции воздуха)

- блок подачи свежего воздуха.

2. Левосторонняя часть:

- увлажнитель с подогревом

- блок дозатора.

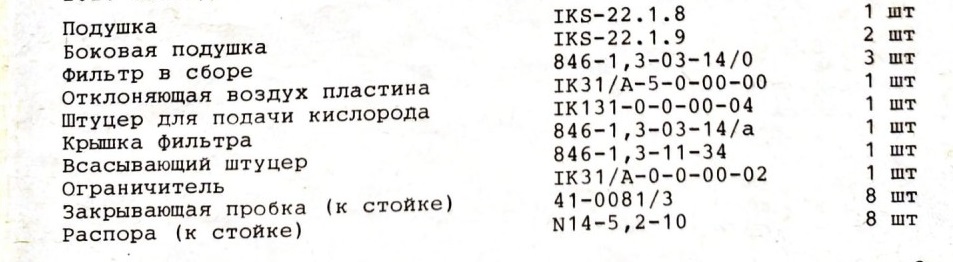

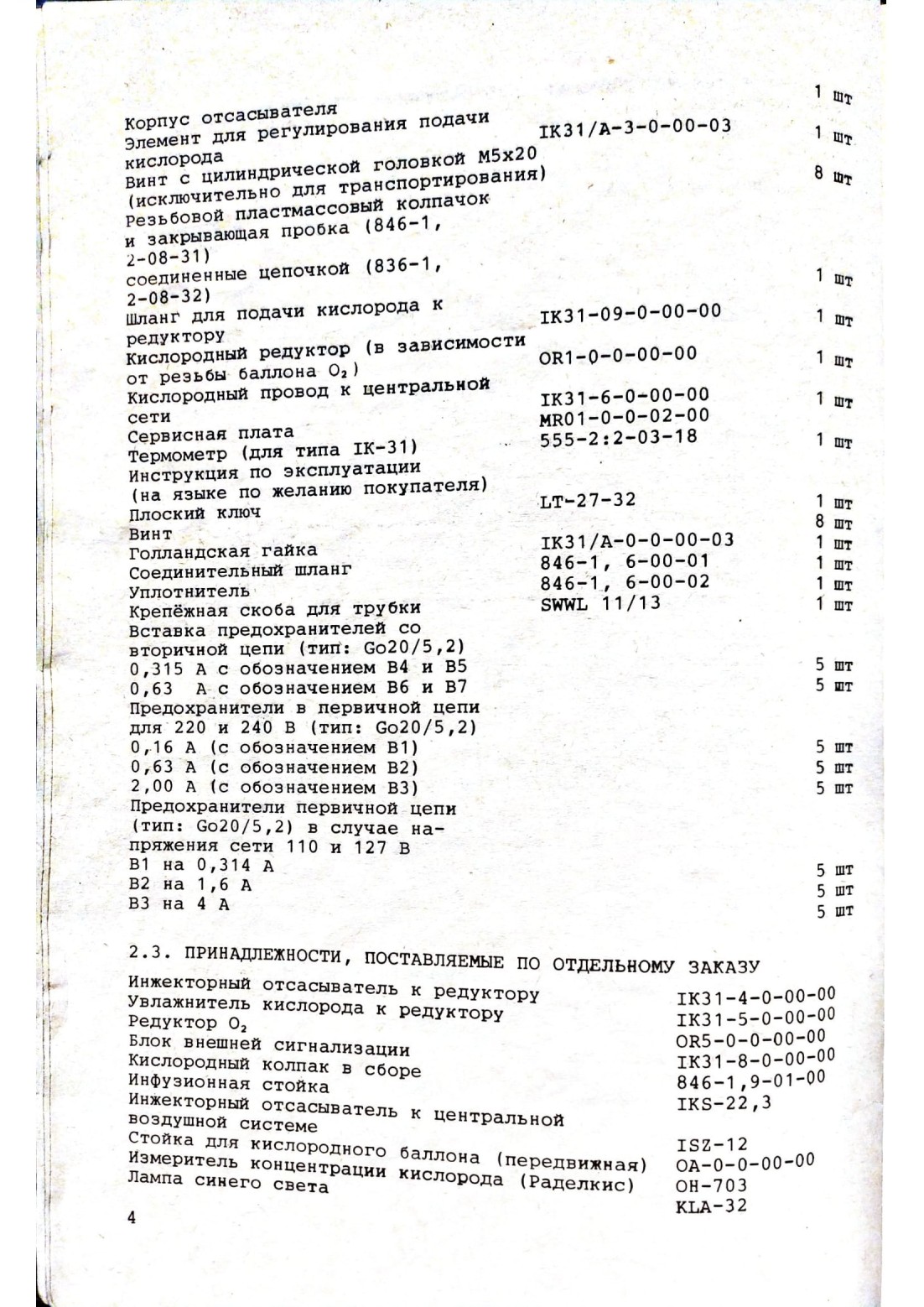

2.2. ПРИНАДЛЕЖНОСТИ, ВХОДЯЩИЕ В СТОИМОСТЬ АППАРАТА

Детский дыхательный аппарат, работающий с избыточным давлением (СРАР) Рентгеновская кассета
TBR-1............30x40 см DIN6832

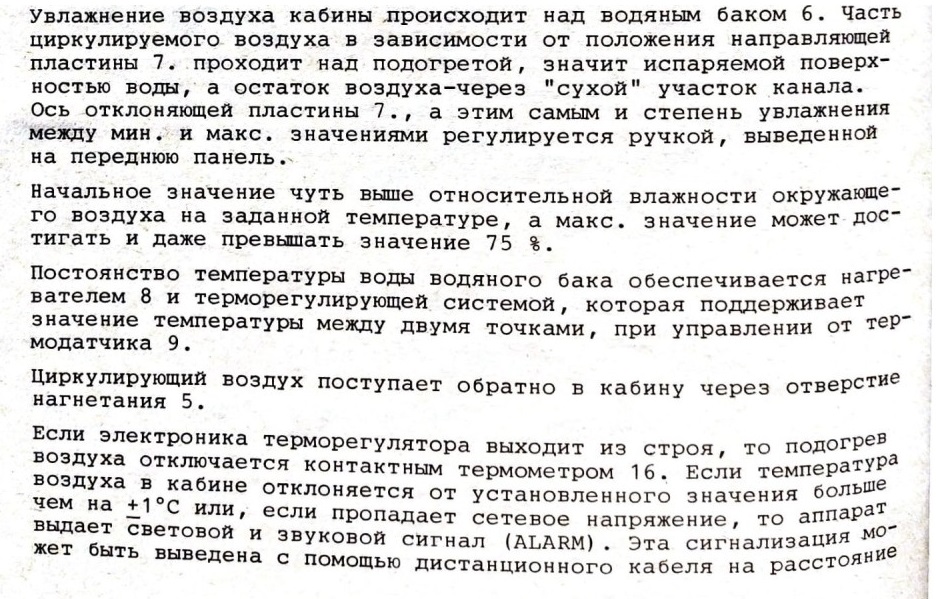

3. ПРИНЦИП РАБОТЫ

Кювез типа IK-31 представляет собой аппарат замкнутой системы с полной автоматической регулировкой.

Принцип работы можно проследить по рис. 1.:

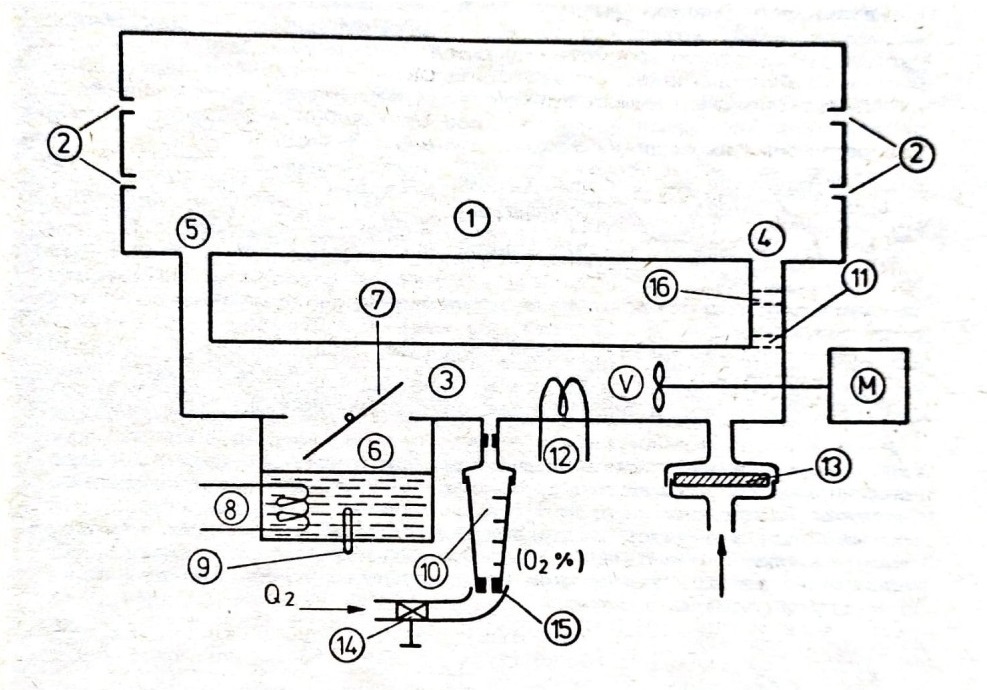

рис. 1. блок-схема работы аппарата

Воздух кабины 1, (где размещен младенец) под действием вентилятора V, приводимого во вращение двигателем М, непрерывно циркулирует через воздушный канал 3.

Между отверстием всасывания 4 и вентилятором V, расположен термодатчик 11., который таким образом довольно с хорошим приближением воспринимает температуру кабины.

Участком с самым низким давлением воздушной системы является участок между термодатчиком 11. и всасывающей стороной вентилятора V (давление здесь на несколько раз меньше атмосферного), поэтому к этой части подключается штуцер с надписью AIR INTAKE для всасывания свежего воздуха.
5

фильтр 13 пропускает в кабину только чистый отфильтрованный

В рабочee пространство поступает свежий воздух в количестве 0к. ?0-20 л/мин! и столько же выходит (под действием избыточного давления) через неплотности 2. кабины.

Этот процесс предотвращает, с одной стороны, скопление углекислого газа в кабине, а с другой стороны, попадание микроорганизмов в кабину через неплотности, так как они не могут преодолеть сопротивление навстречу направленного воздушного потока.

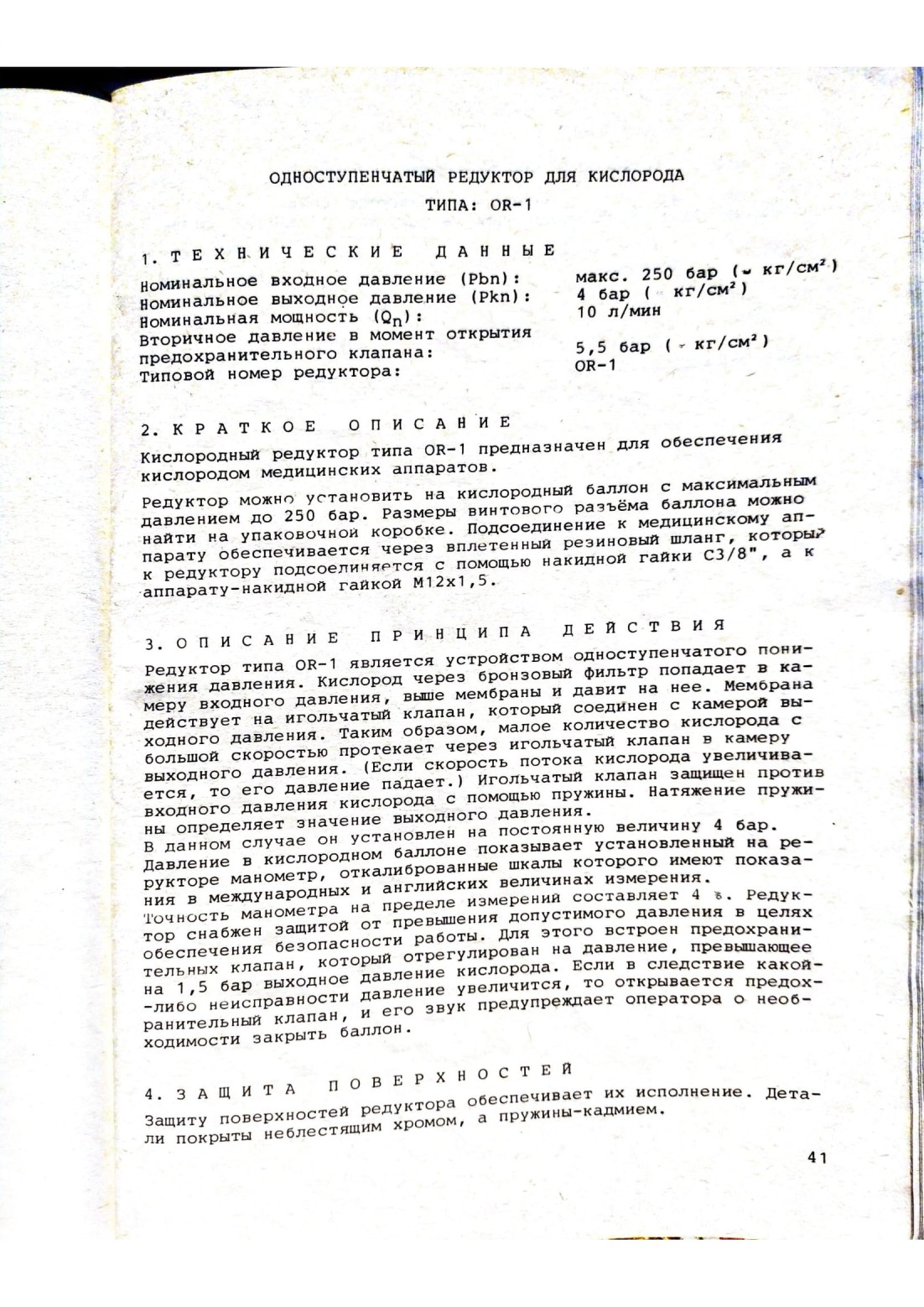

В последующем участке воздушного канала 3., размещен трубчатый нагреватель 12, который с помощью термодатчика 11, непрерывно регулирует постоянство установленной температуры под колпаком. Подача кислорода может осуществляться через штуцер в надписью о: INTAKE от системы, имеющей давление 4 бар (непосредственно от центральной кислородной системы или от кислородного баллона через редуктор, имеющий на выходе давление 4 бар) .

Подача кислорода регулируется клапаном 14. и контролируется ротаметром 10., откалиброванным в л/мин. При непрерывной циркуляции кислорода, его приблизительную концентрацию в кабине можно определять по шкале, расположенной около ротаметра (через полчаса после начала подачи).

Это значение будет около 40 %, если кислород поступает со скоростью 8 л/мин.

Повышать концентрацию кислорода свыше этого значения не допускается, так как может привести к повереждению глаз младенца. Скорость поступления ограничивается пневматическим редуктором

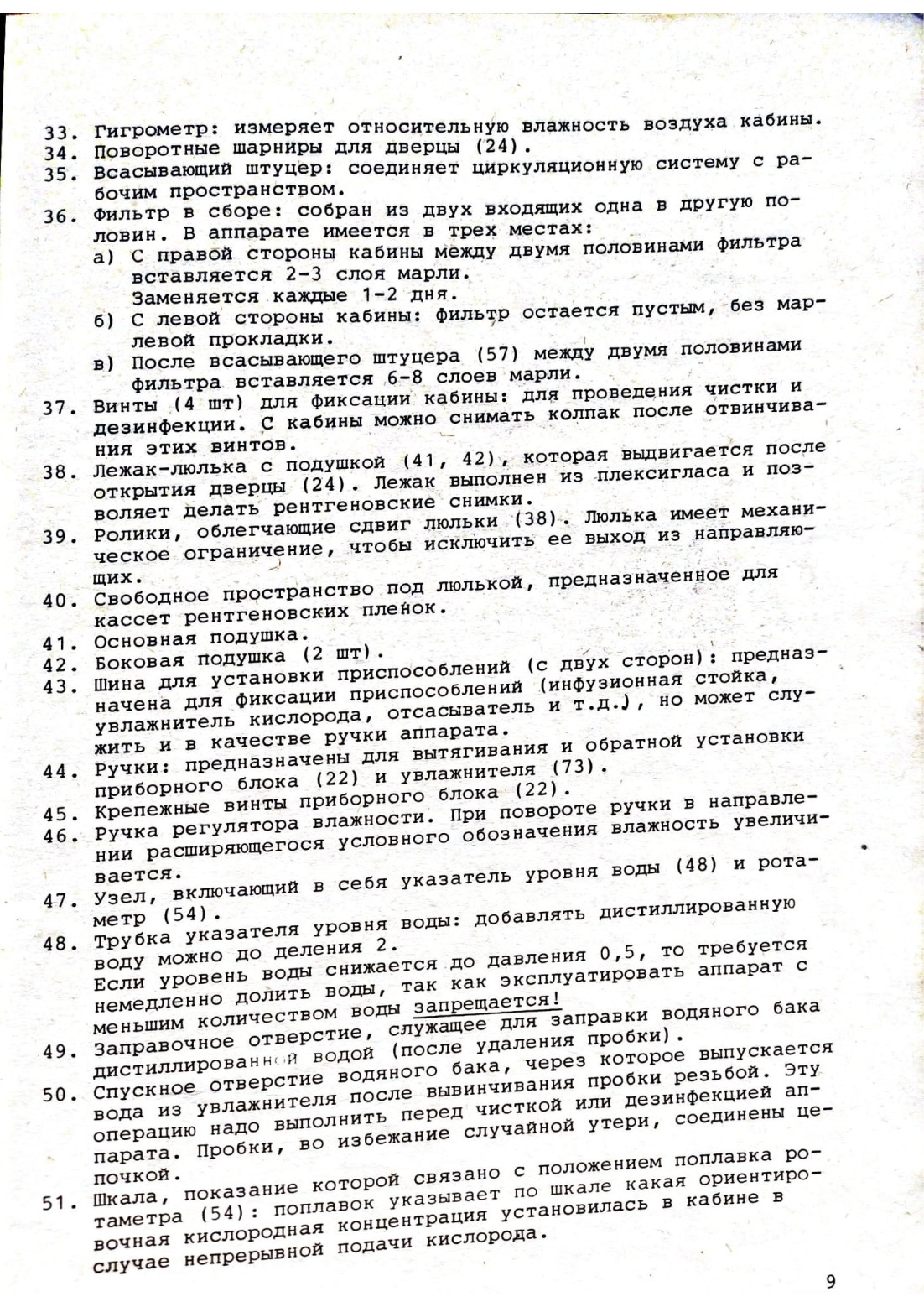

52. Штуцер с резьбой для подключения кислородного шланга (к ре дуктору или центральной кислородной системе), поставляемого в принадлежностях.

53. Ручка, регулирующая игольчатый клапан подачи кислорода. при повороте по часовой стрелке до отказа клапан закрыт, подача кислорода прекращается.

При повороте против часовой стрелки скорость подачи О2 постепенно увеличивается. Значение скорости подачи считывается по ротаметру (54).

54. Ротаметр с поплавком, для определения количества минутной подачи кислорода. На одном уровне с верхней поверхностью синего вращающегося поплавка можно по шкале трубки ротаметра считывать значения количества 02, а по шкале (51)-зна-чение установившейся кислородной концентрации.

55. Цифровое индикаторное табло значения температуры воздушного пространства в кабине. (Имеется только на аппарате IK-311).

56. Отсек для батарейки, предназначенной для питания схем сигнализации при пропадании сетевого напряжения.

В отсек устанавливаются 2 шт 9-ти вольтных батареек типа 6F22 для открытия крышки отсека.

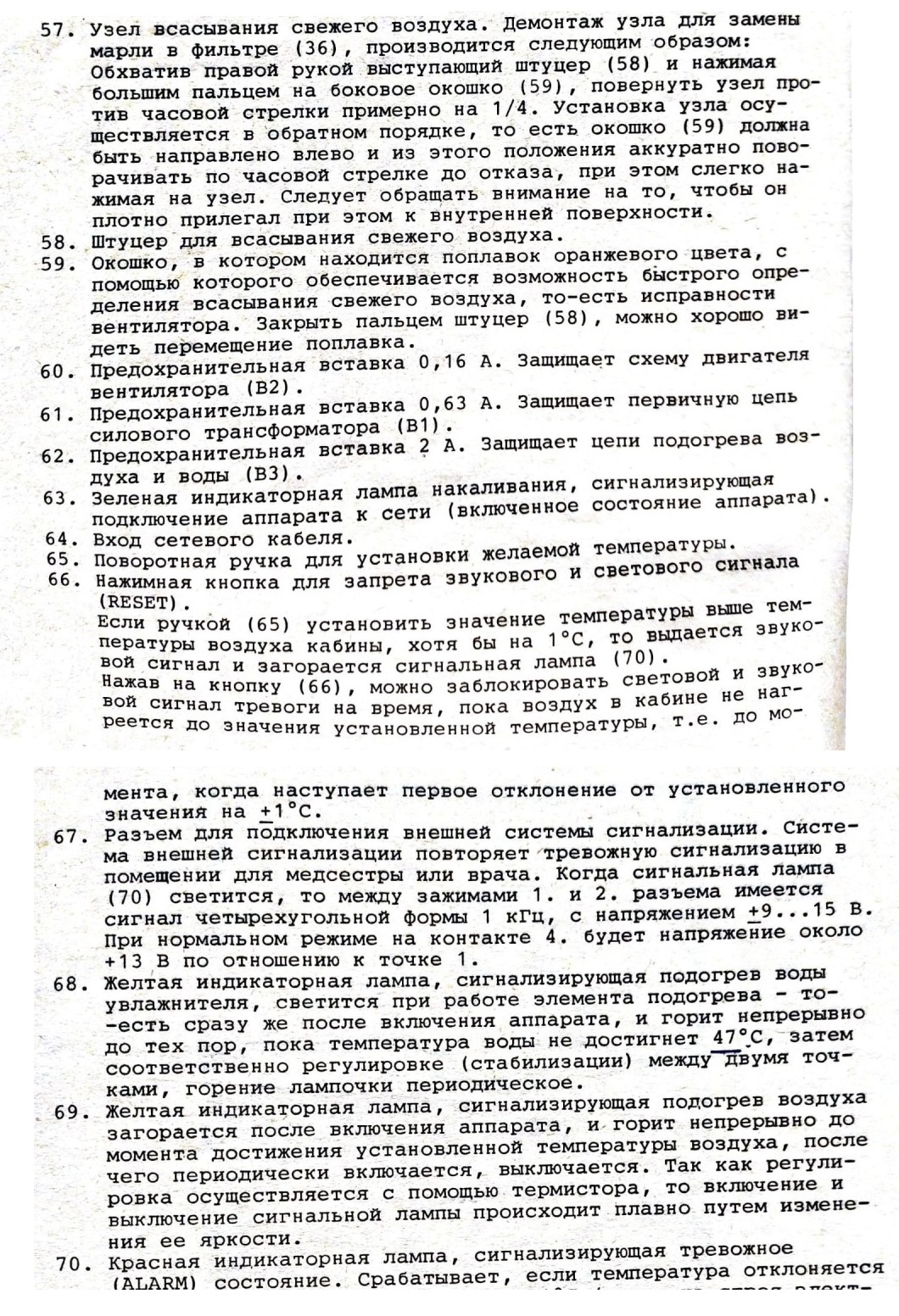

69. Желтая индикаторная лампа, сигнализирующая подогрев воздуха загорается после включения аппарата, и горит непрерывно до момента достижения установленной температуры воздуха, после чего периодически включается, выключается. Так как регулировка осуществляется с помощью термистора, то включение и выключение сигнальной лампы происходит плавно путем изменения ее яркости.

70. Красная индикаторная лампа, сигнализирующая тревожное (ALARM) состояние. Срабатывает, если температура отклоняется от установленной больше, чем на +-1°С (выход из строя электроники терморегулятора): если пропадает сетевое напряжение или перегорает предохранитель. Срабатывание системы тревожной сигнализации можно на время заблокировать нажимной кнопкой (66) (напр, при включении аппарата на время его первого прогрева или если требуется более высокое значение температуры воздуха кабины).

71. Переключатель Вкл.-Выкл. для подключения батарей в случае пропадания сетевого напряжения.

72. Отклоняющий поток воздуха вкладыш, который обеспечивает поддержание равномерности температуры в кабине под колпаком.

73 Выдвижной модуль для увлажнения и подачи кислорода.

74 ! Защелка крепления (73) после нажатия, на которую можно выд-винуть модуль.

75. Инструкция по эксплуатации.

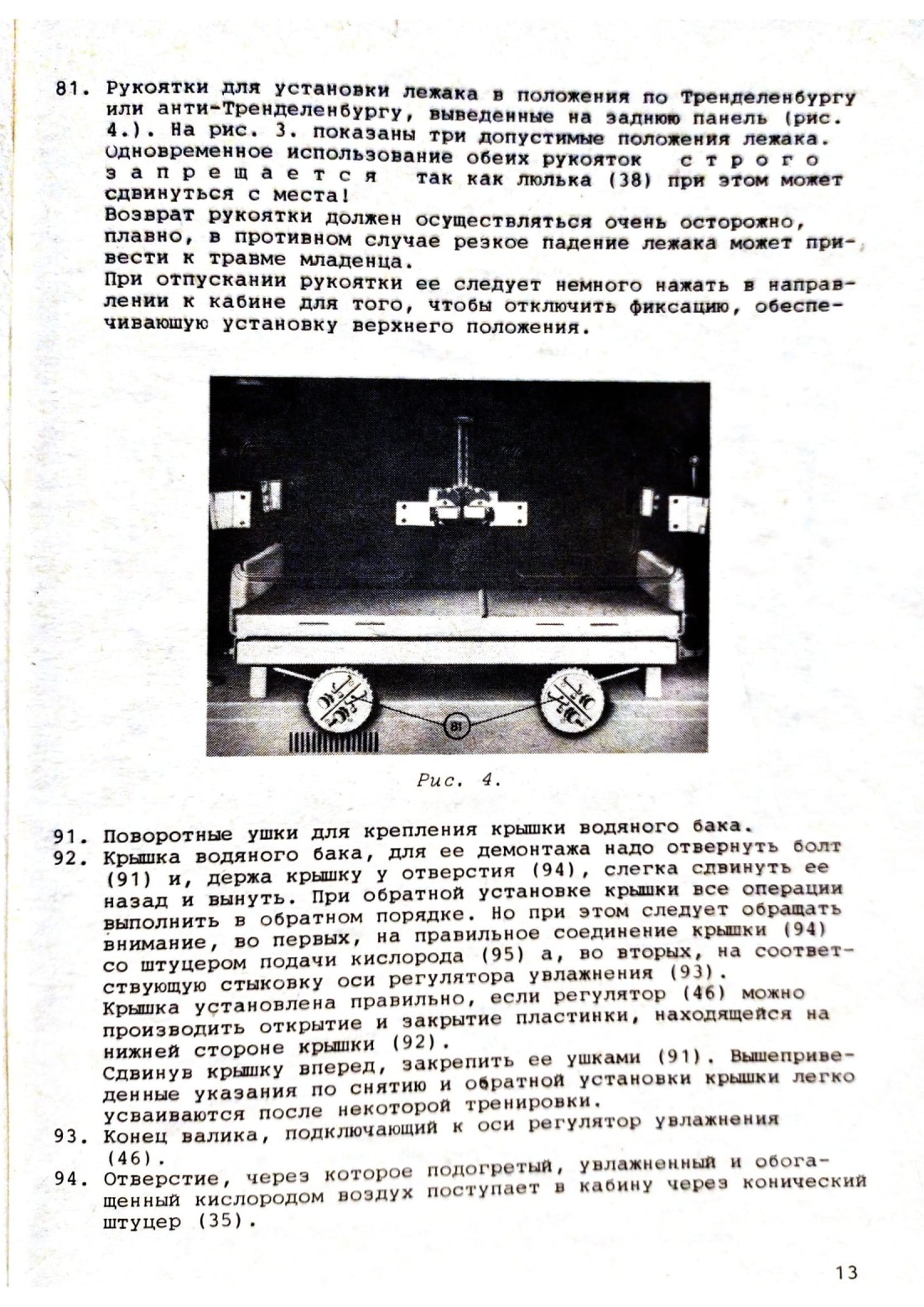

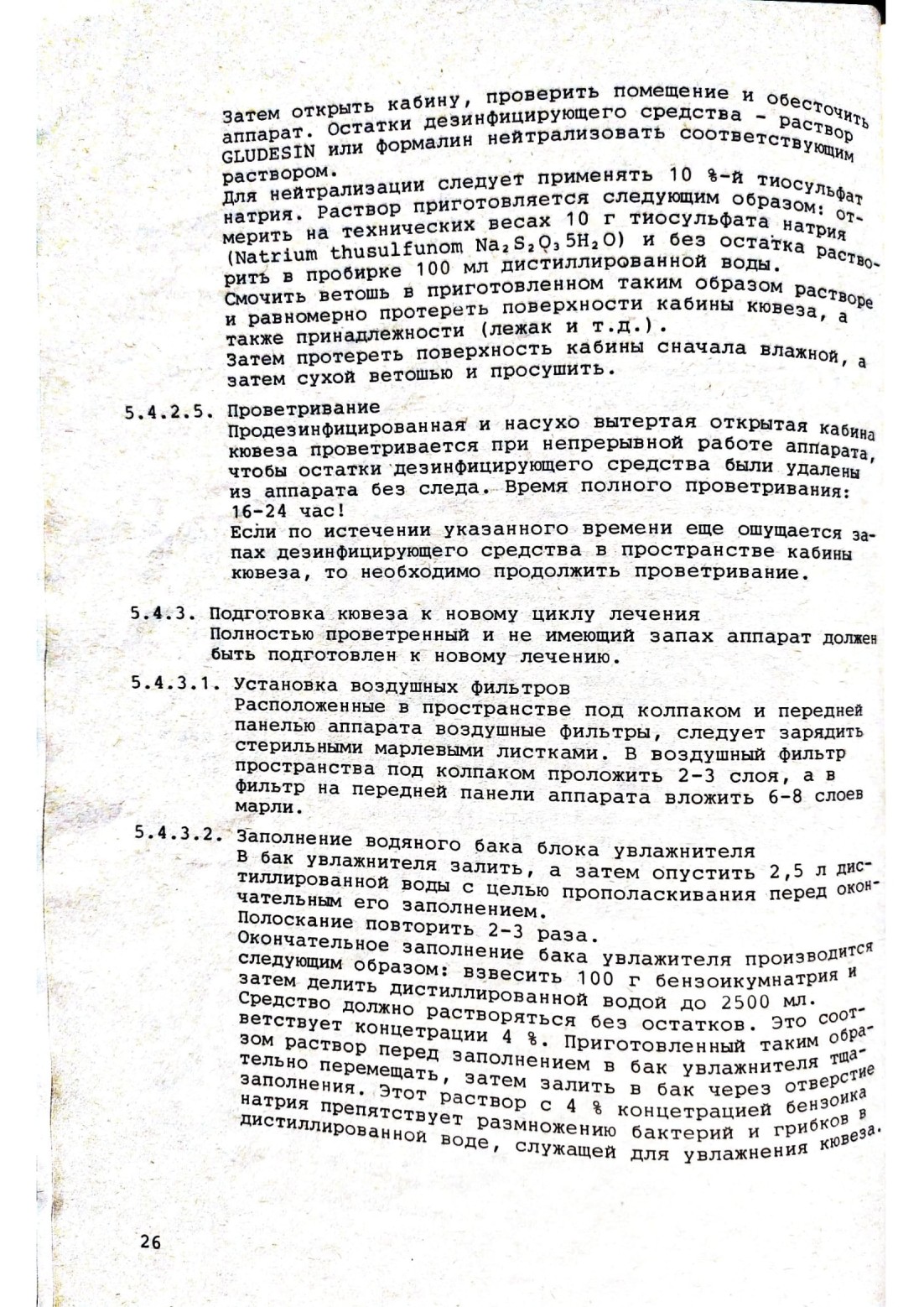

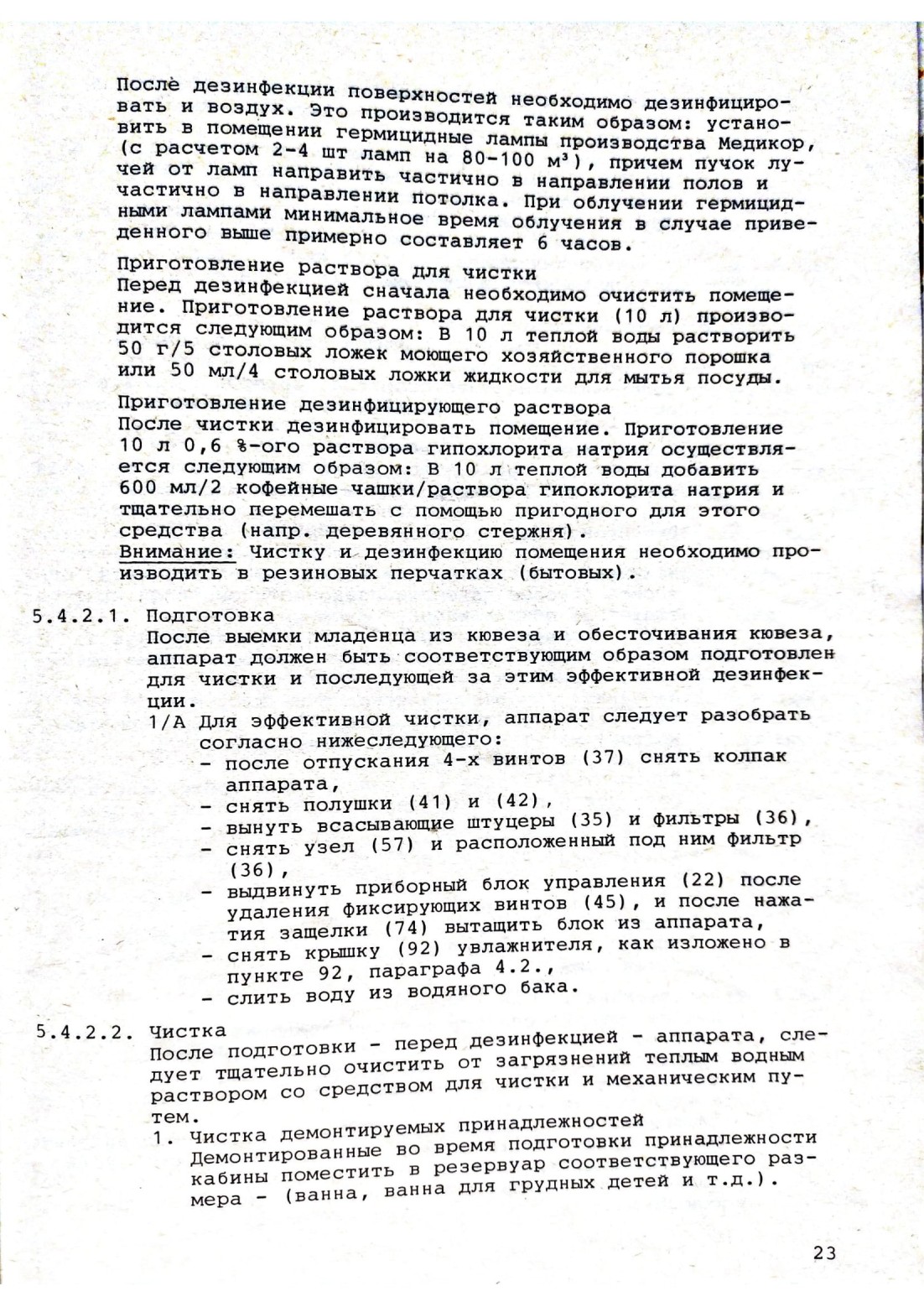

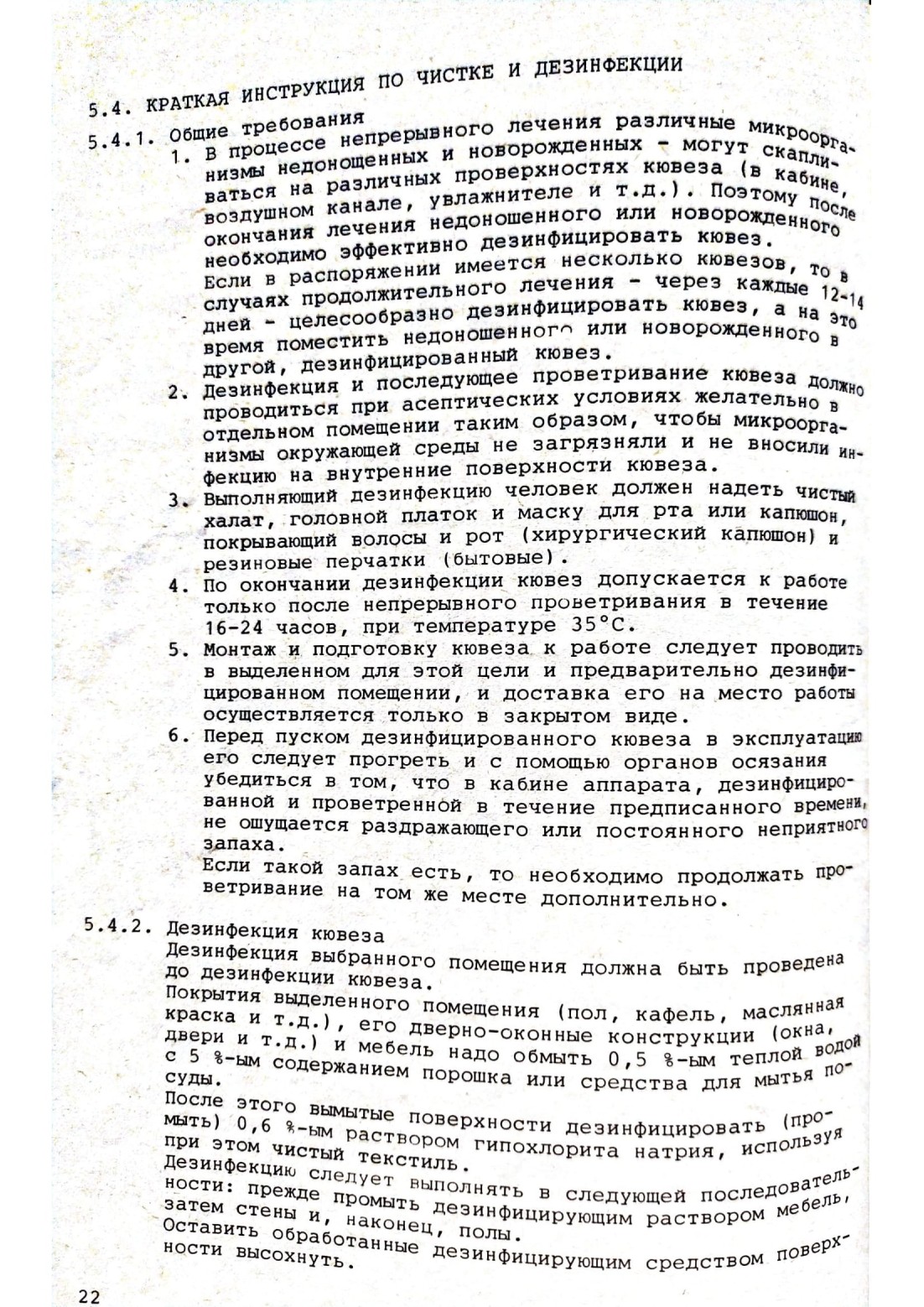

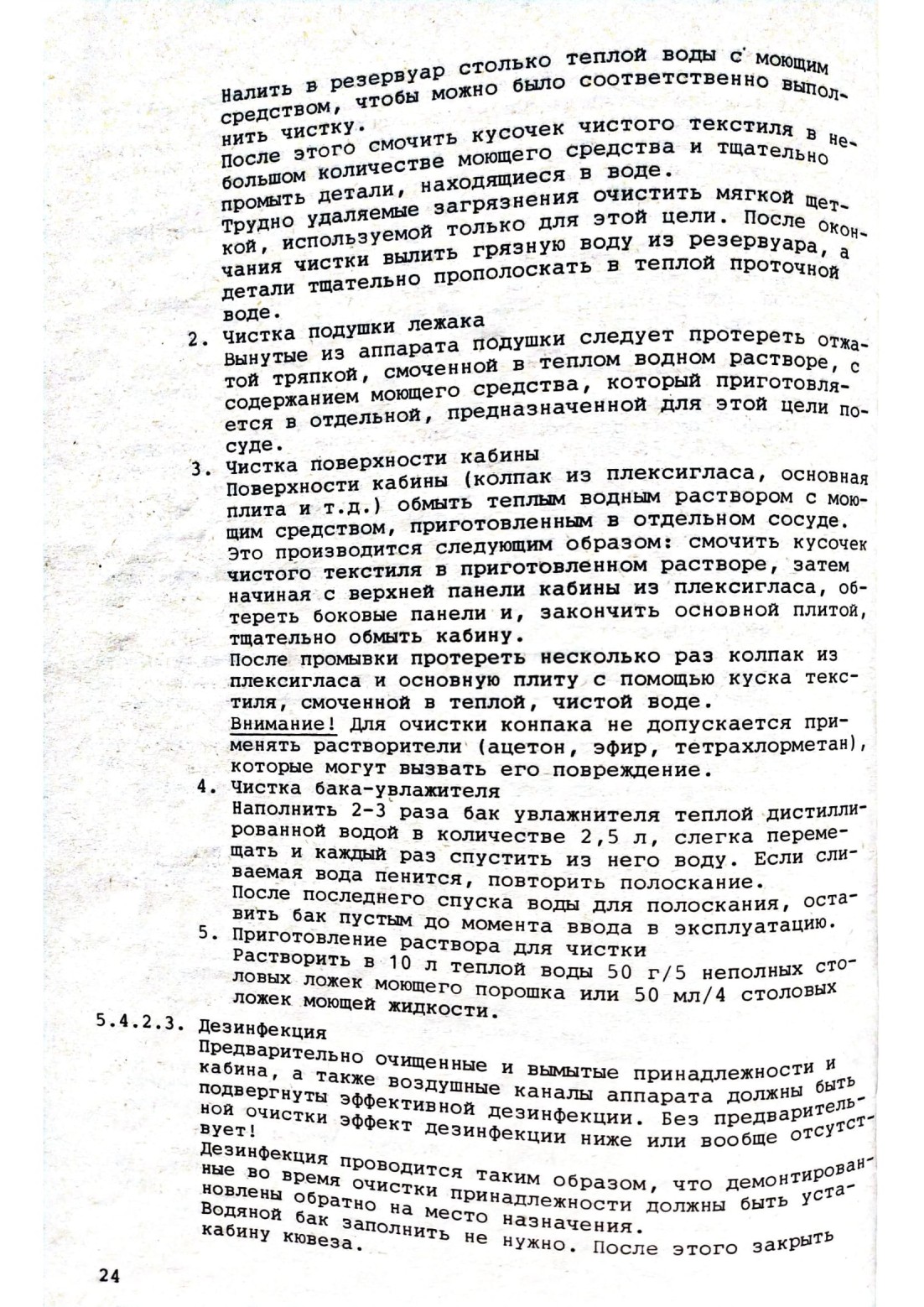

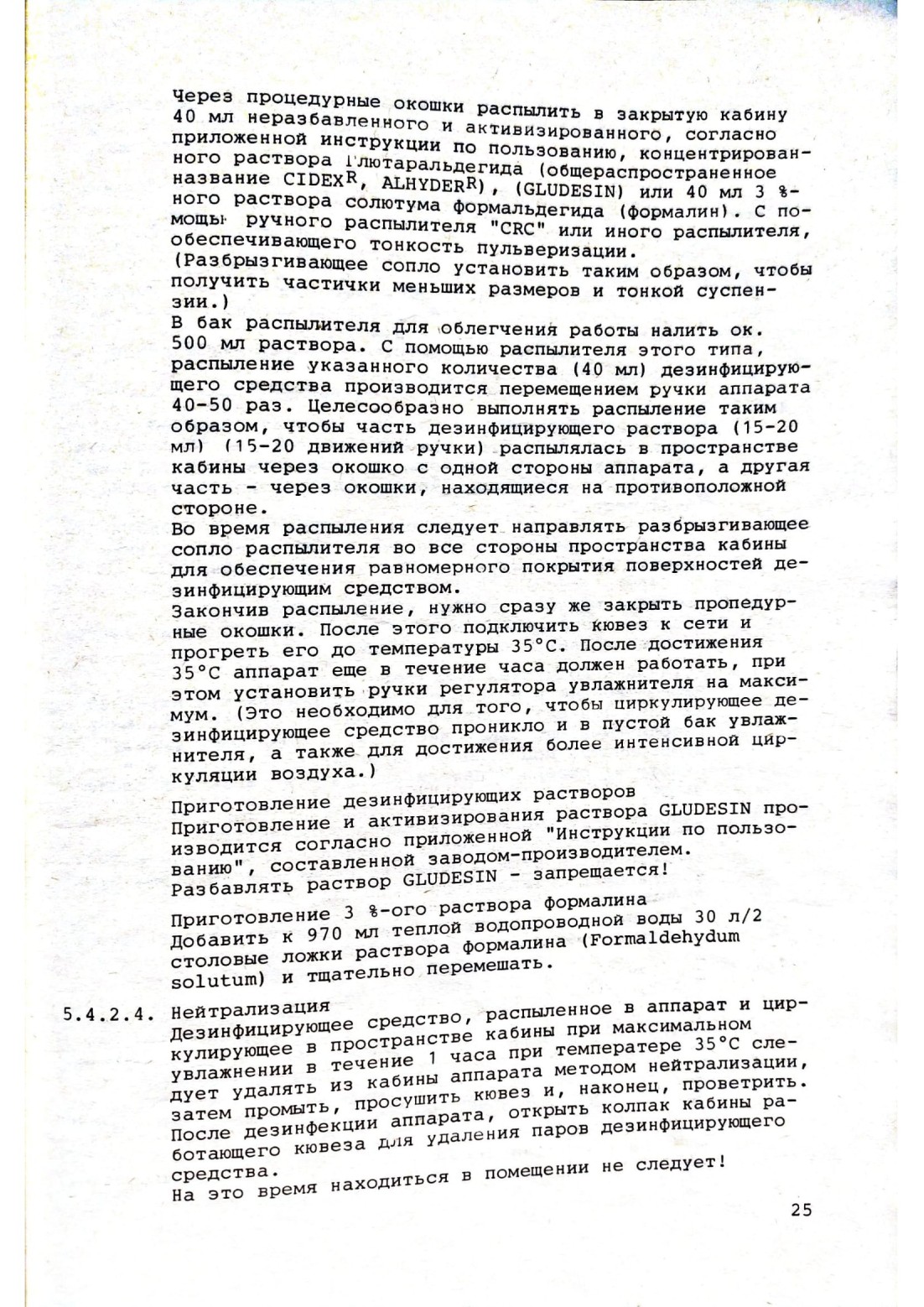

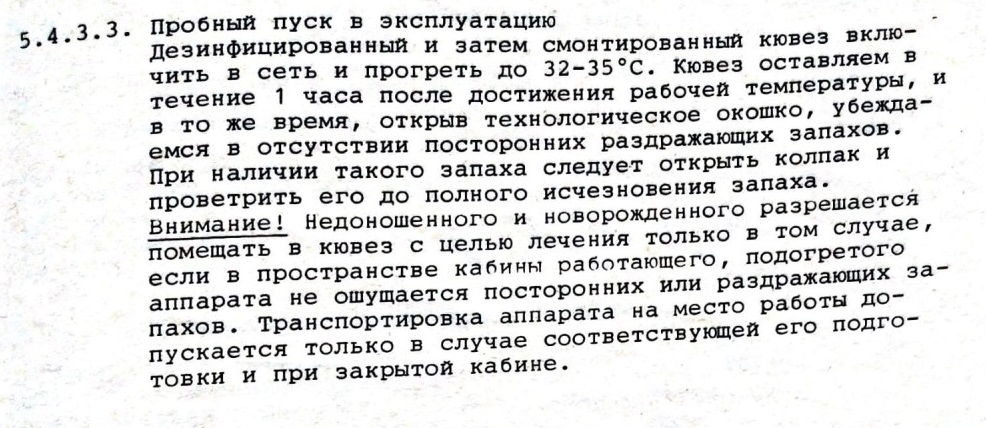

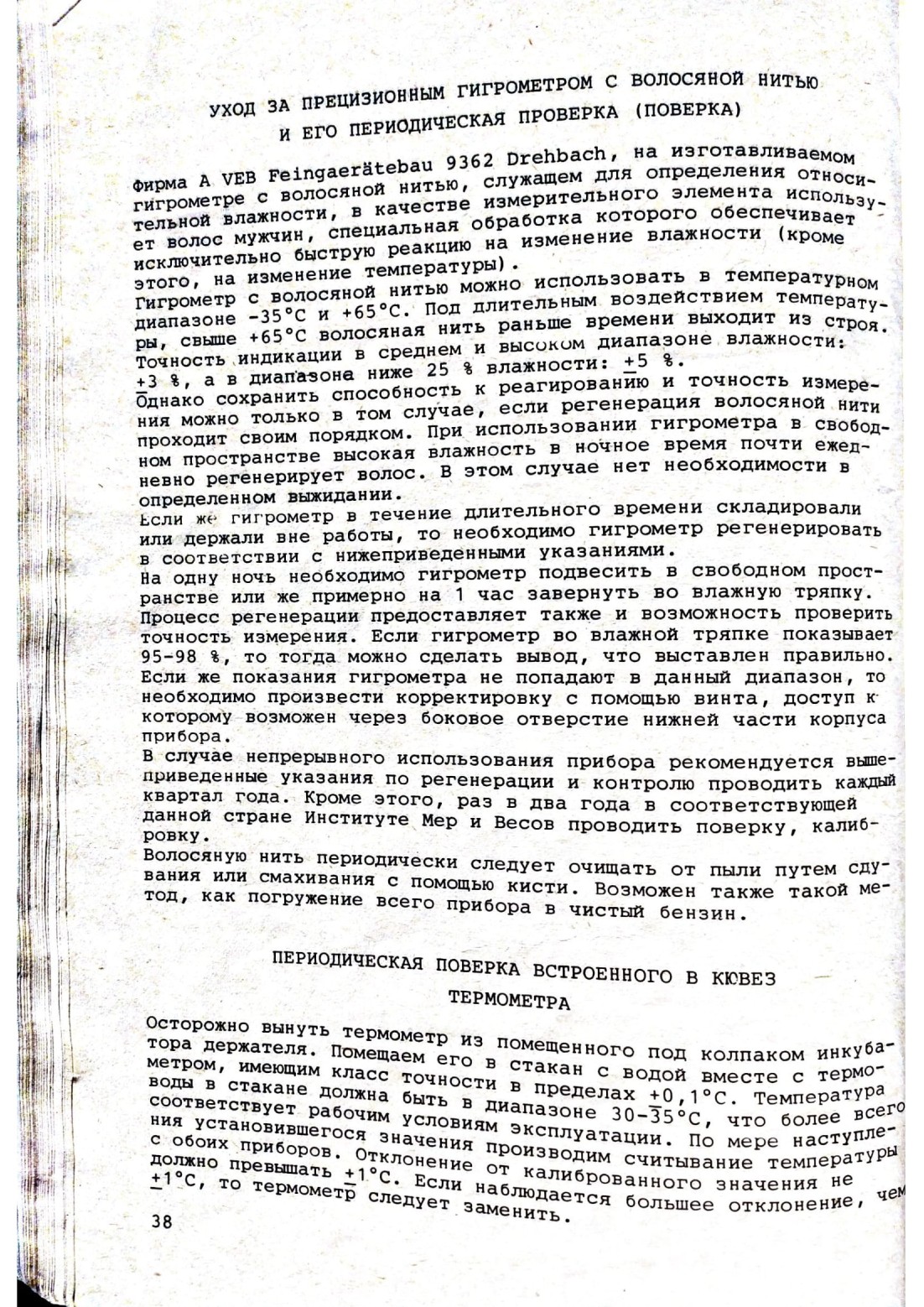

5.4 Краткая инструкция по чистке и дизинфекции

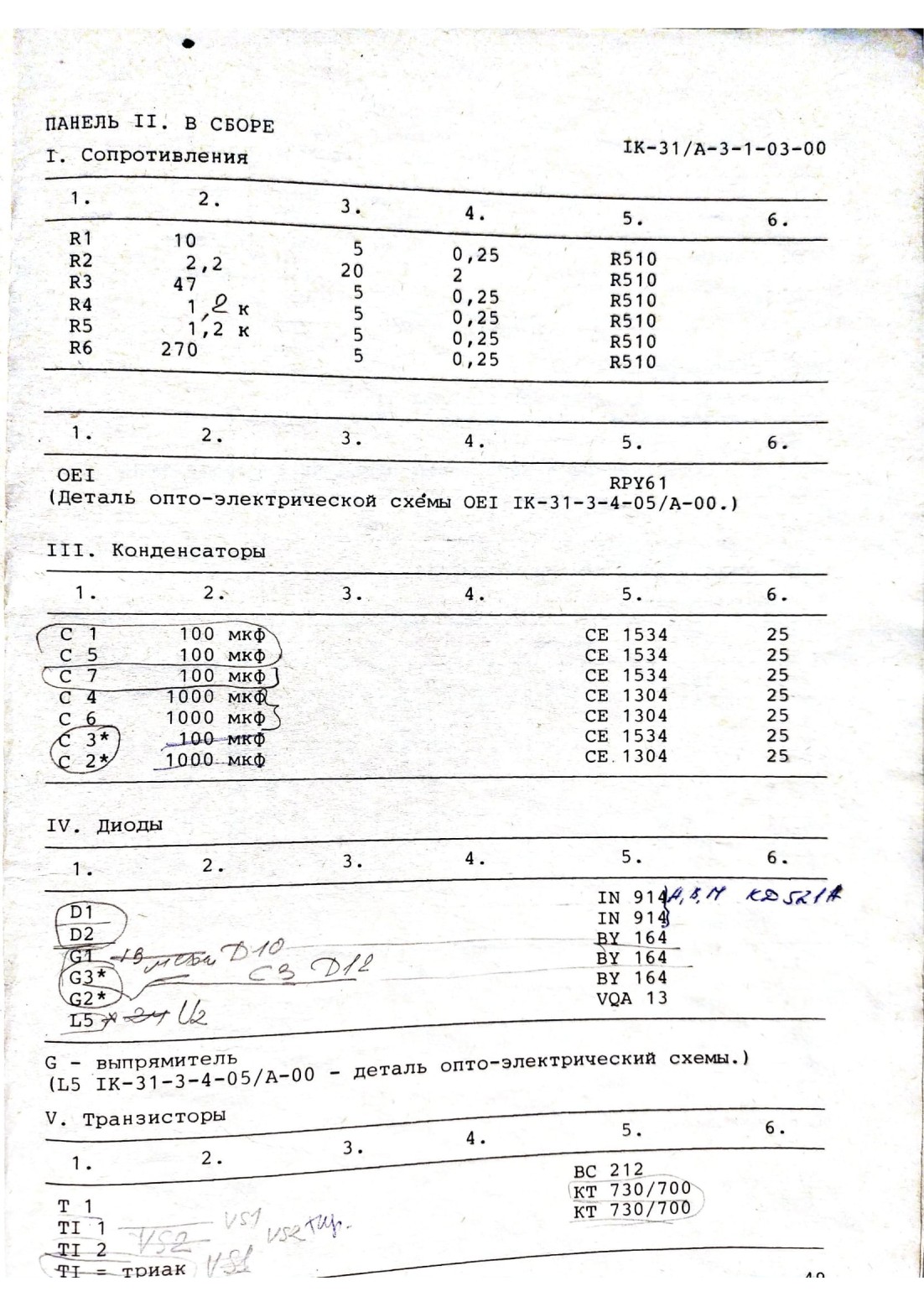

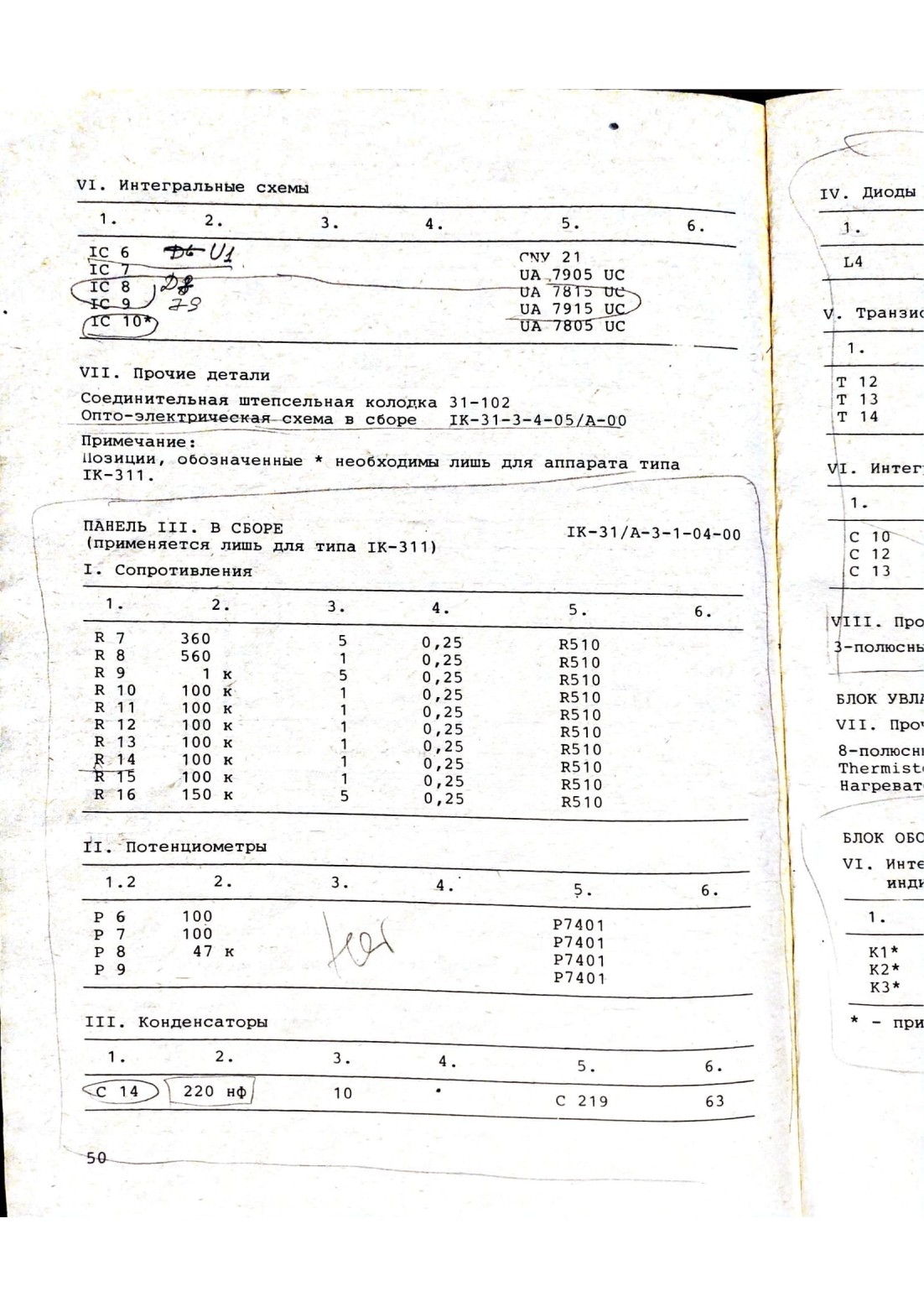

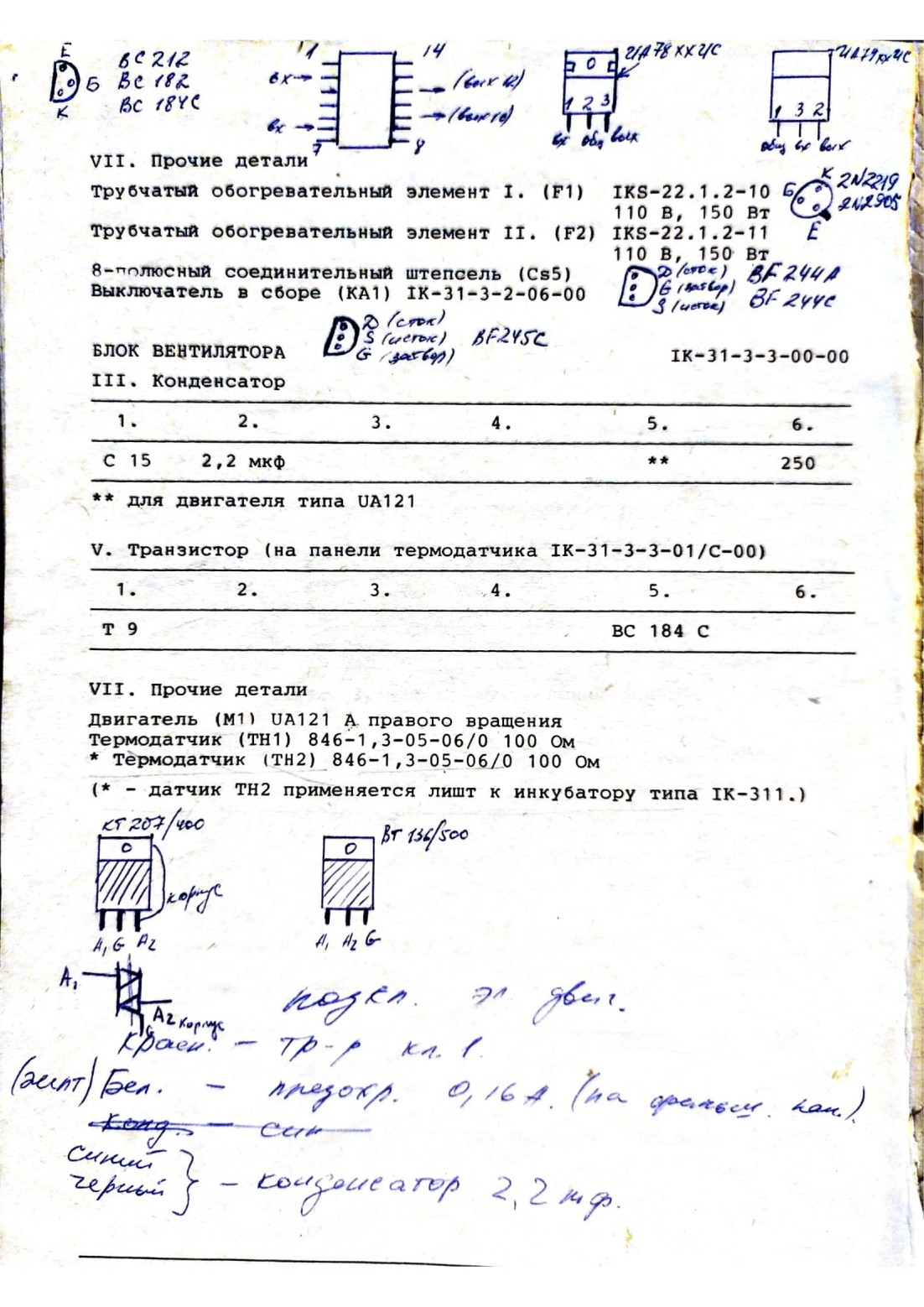

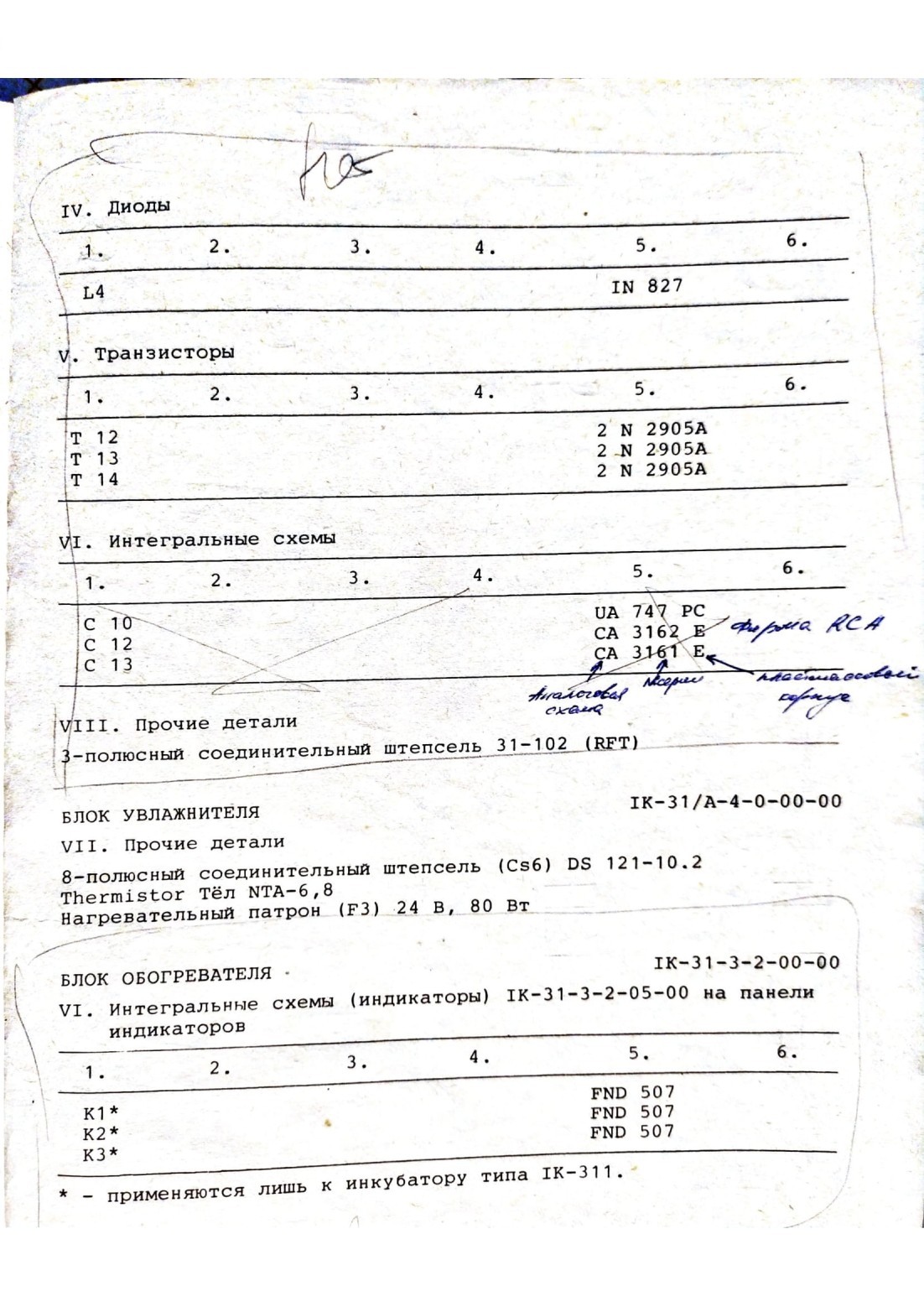

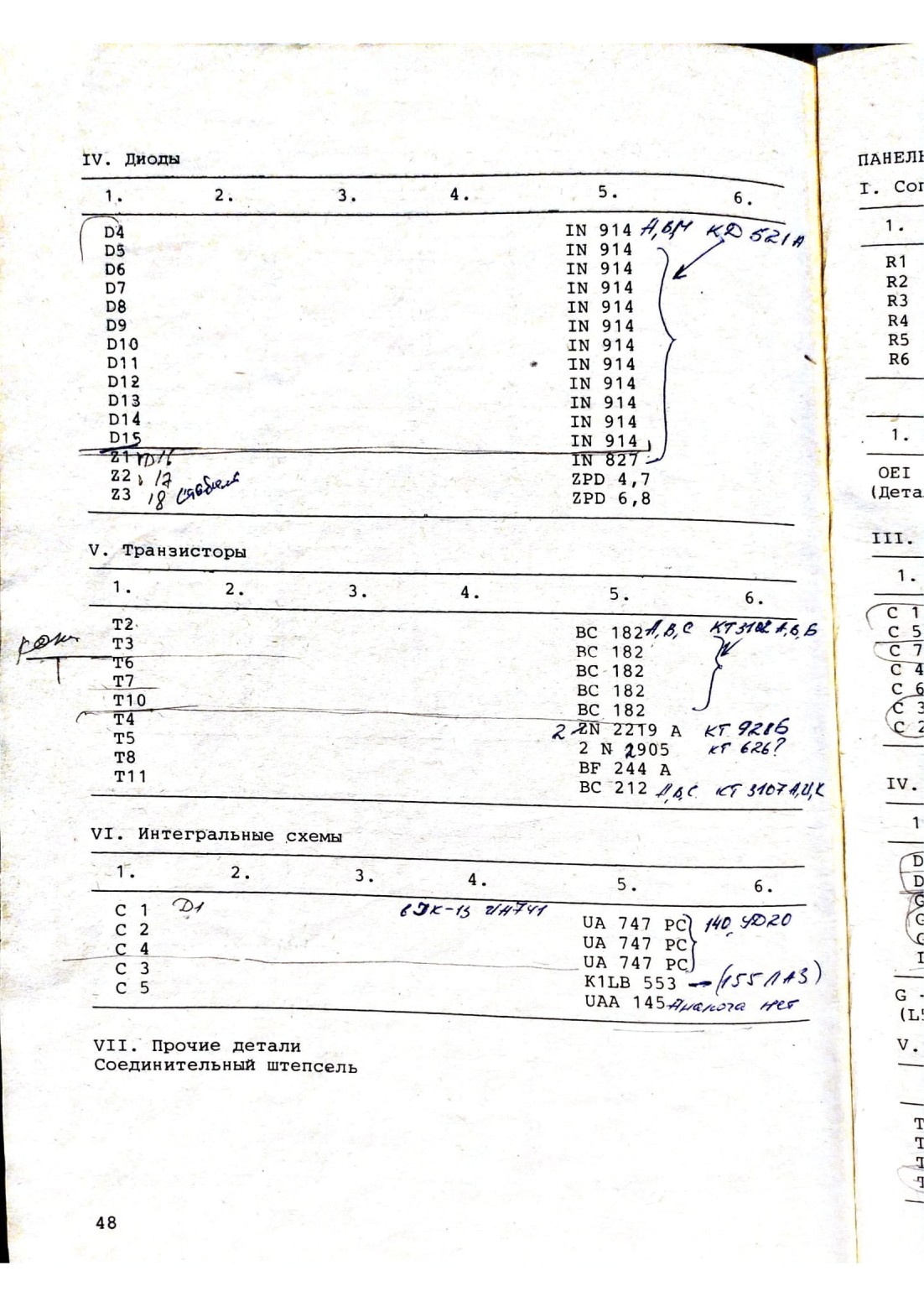

Техническая часть

///////////////////////////////////////
