Технология



инструмента

Руководство



пользователя



Сканирующего



тахеометра

 Trimble SX10 |

36

Обзорная



камера

Обзорная



камера



расположена



параллельно



оси



дальномера

но



со



сдвигом

Камера



имеет



фиксированное



фокусное



расстояние



и



поле



зрения

 54°.

Обзорная



камера



имеет



два



уровня



увеличения

См

Рисунок

5.2



и



Рисунок

5.3.

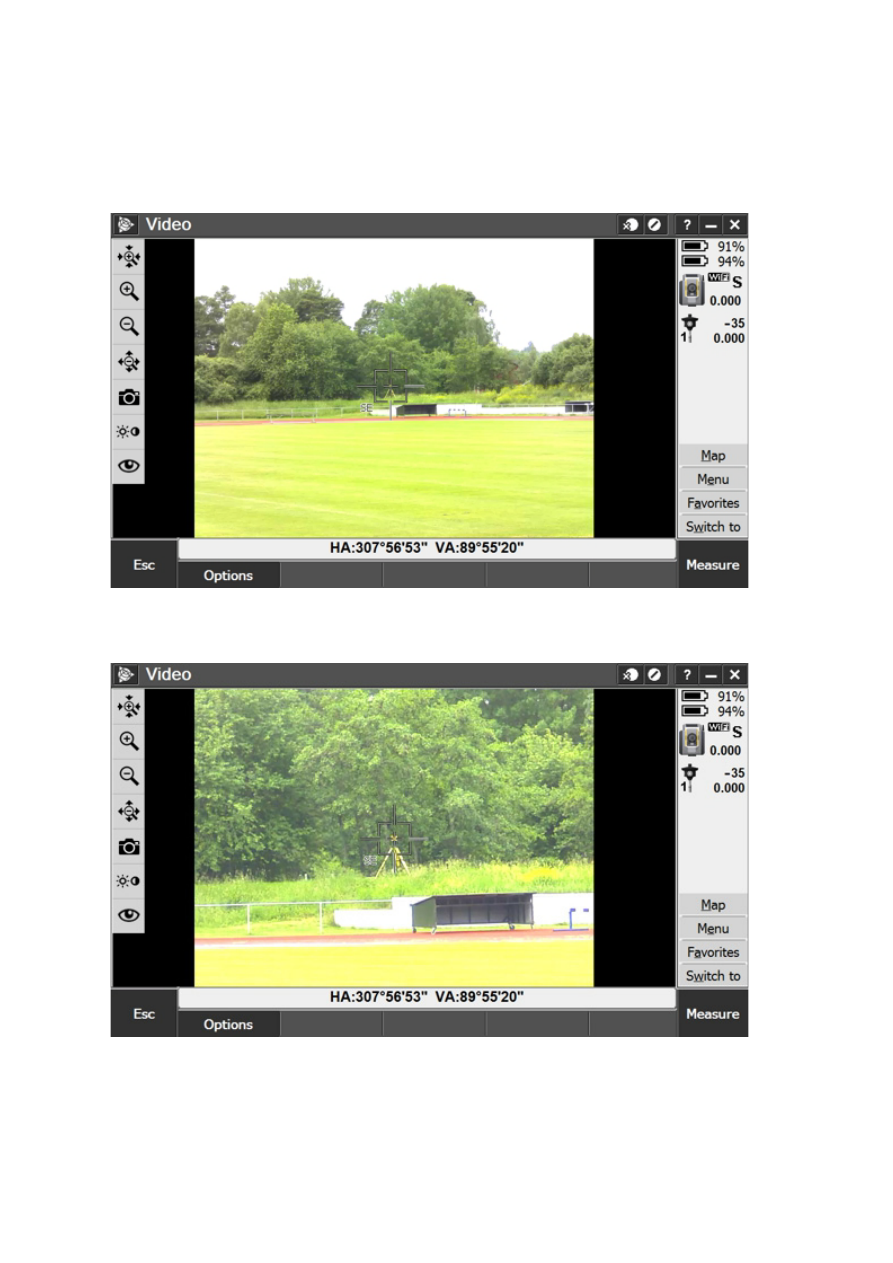

Рисунок

 5.2

Первый



уровень



увеличения



обзорной



камеры

Рисунок

 5.3

Второй



уровень



увеличения



обзорной



камеры

Технология



инструмента

Руководство



пользователя



Сканирующего



тахеометра

 Trimble SX10 |

37

Основная



камера

Основная



камера



расположена



параллельно



оси



дальномера

но



со



сдвигом

Камера



имеет



фиксированное



фокусное



расстояние



и



поле



зрения

 12°.

Основная



камера



имеет



два



уровня



увеличения

См

Рисунок

5.4



и



Рисунок

5.5.

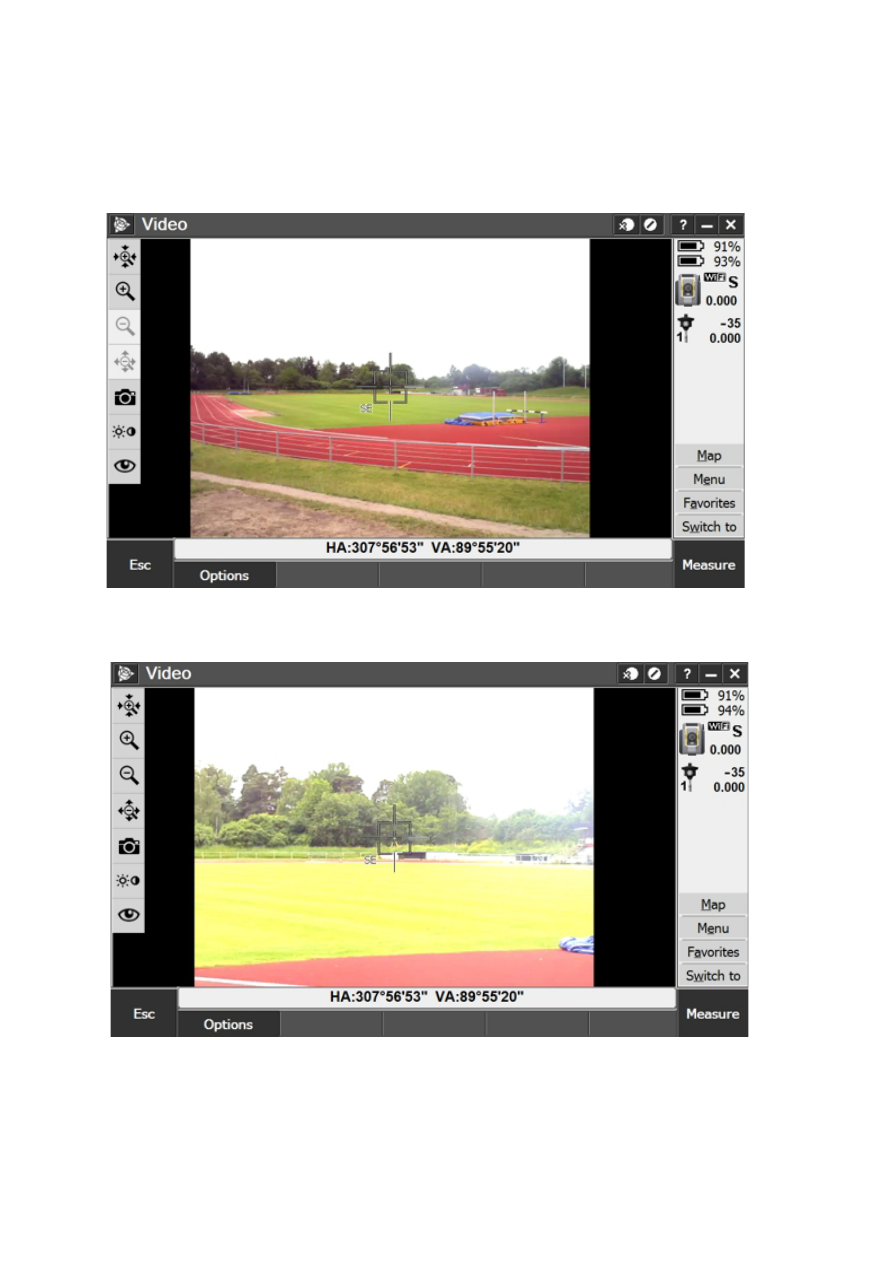

Рисунок

 5.4

Первый



уровень



увеличения



основной



камеры

Рисунок

 5.5

Второй



уровень



увеличения



основной



камеры

Технология



инструмента

Руководство



пользователя



Сканирующего



тахеометра

 Trimble SX10 |

38

Телекамера

Телекамера



находится



на



одной



оси



с



оптикой



дальномера

Камера



оснащена



системой



автоматической



фокусировки



и



поле



зрения

 2°.

Телекамера



имеет



четыре



уровня



увеличения

См

Рисунок

5.6

Рисунок

5.7,

Рисунок

5.8



и



Рисунок

5.9

.

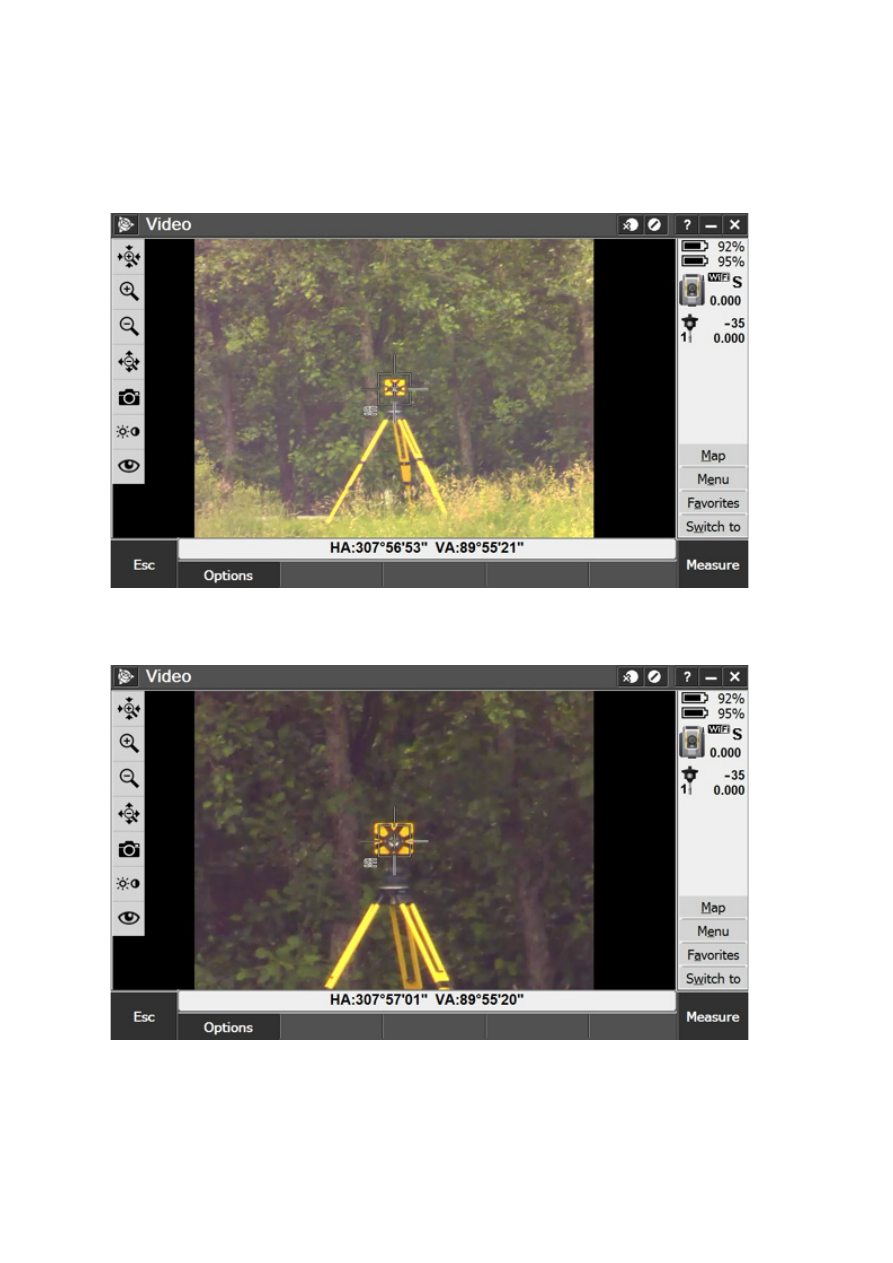

Рисунок

 5.6

Первый



уровень



увеличения



телекамеры

Рисунок

 5.7

Второй



уровень



увеличения



телекамеры

Технология



инструмента

Руководство



пользователя



Сканирующего



тахеометра

 Trimble SX10 |

39

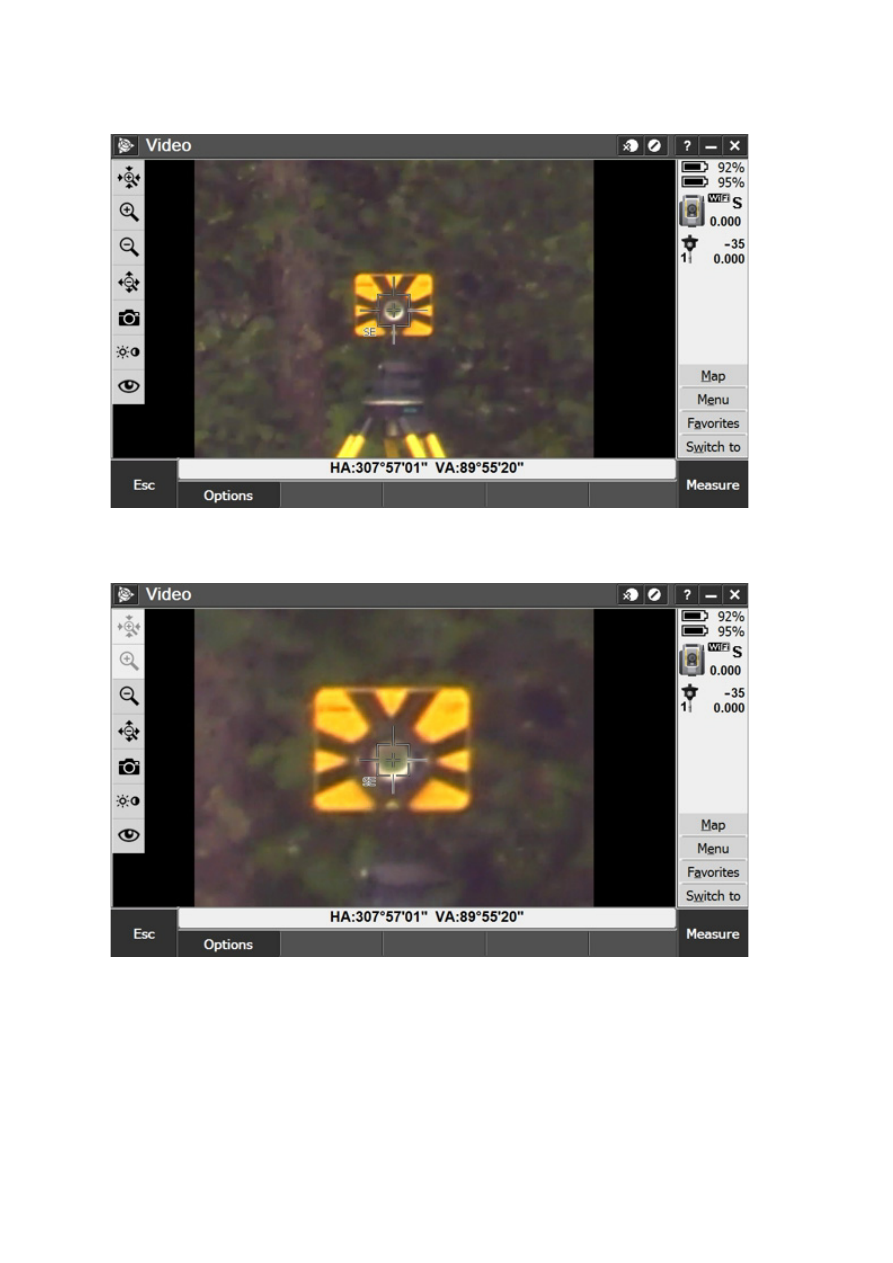

Рисунок

 5.8

Третий



уровень



увеличения



телекамеры

Рисунок

 5.9

Четвертый



уровень



увеличения



телекамеры

Технология



инструмента

Руководство



пользователя



Сканирующего



тахеометра

 Trimble SX10 |

40

Камера



отвеса

Камера



отвеса

 -

это



решение

позволяющее



заменить



оптический



центрир

Камера



имеет



фиксированное



фокусное



расстояние



и



поле



зрения

 6°.

Камеру



отвеса



можно



использовать



для



документирования



фактического



положения



при



установке



инструмента

.

Нажмите



на



значок



камеры



на



экране



чтобы



сделать



снимок

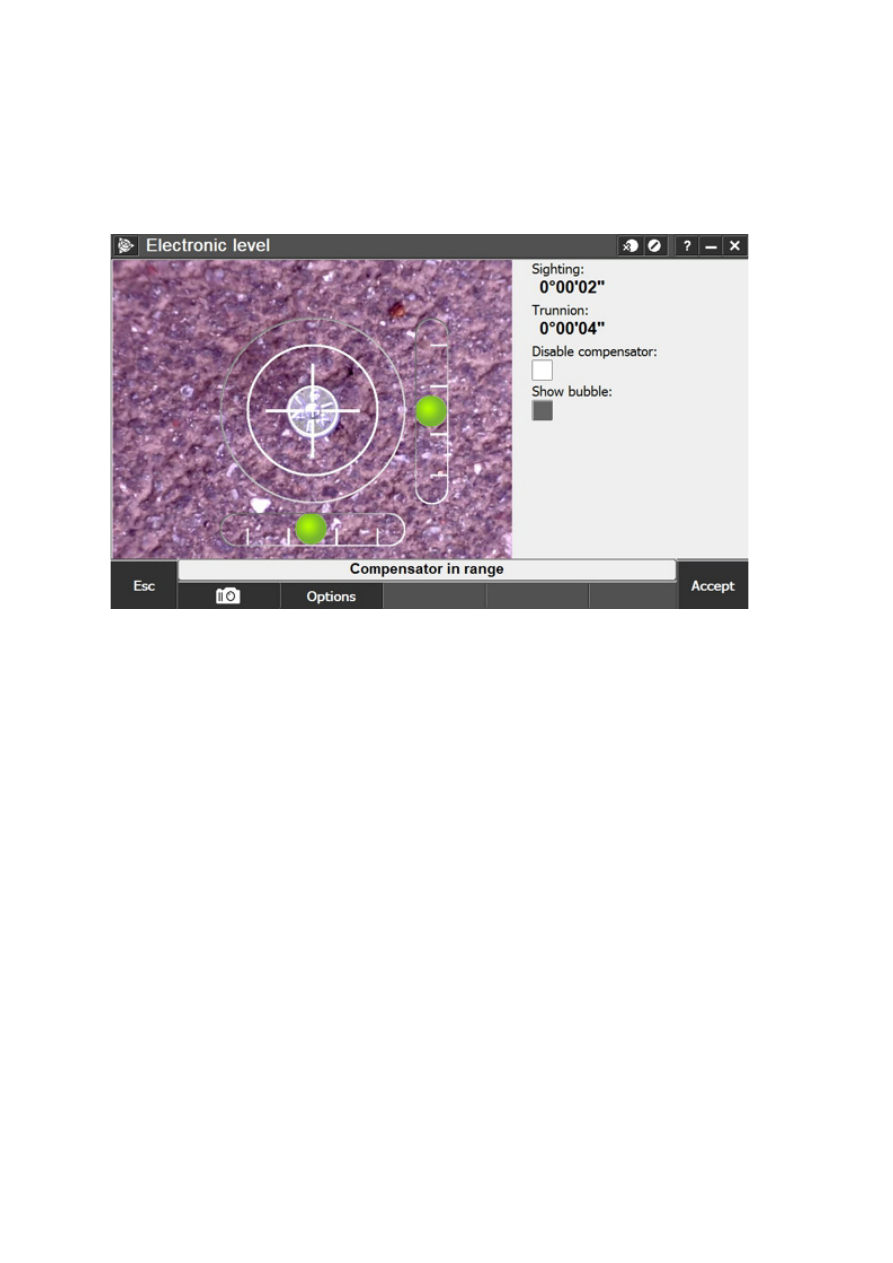

Рисунок

 5.10

Камера



отвеса

Примечание

Ориентация



камеры



соответствует



положению



оператора



сзади



инструмента

См

Установка



на



точке

стр

. 29

.

Технология



сервоуправления

Инструмент



оснащен



приводами



с



сервоуправлением



для



позиционирования



инструмента

.

Примечание

Поскольку



сервоуправление



имеет



высокую



точность

очень



важно



использовать



высококачественные



штатив



и



трегер

.

Также



важно



устанавливать



штатив



в



положение



в



наиболее



устойчивом



положении

Если



при



установке



штатив



и

/

или



трегер



будут



неустойчивы

сервоприводы



инструмента



будут



двигаться



с



целью



компенсации



неустойчивого



положения

Неустойчивая



установка



может



снизить



точность



измерений

См

Технология



угловых



измерений

стр

. 32

Технология

 Trimble MagDrive™

представляет



собой



электромагнитную



систему



с



прямым



приводом

обеспечивающую



высокую



скорость



и



точность



вращения

Движение



без



трения



устраняет



шум



от



работы



сервоприводов



и



снижает



износ



инструмента

.

Технология



радиосвязи

Инструмент



оснащен



двумя



радиомодулями



с



частотой

 2.4

ГГц

 -

радиомодемом



большой



дальности

 (LRR)

и

 WiFi.

Технология



инструмента

Руководство



пользователя



Сканирующего



тахеометра

 Trimble SX10 |

41

Компания

 Trimble

рекомендует



использовать



радиомодем

 LRR,

когда



дальность



связи



предпочтительнее



скорости



передачи



данных

например

при



роботизированной



съемке

и

 Wi-Fi,

когда



скорость



передачи



данных



предпочтительнее



дальности



связи

например

при



сканировании

.

Диаграмма



направленности



антенны

Антенна



излучает



сигнал



во



всех



направлениях

за



исключением



направления



вверх



и



вниз

См

Рисунок

5.11.

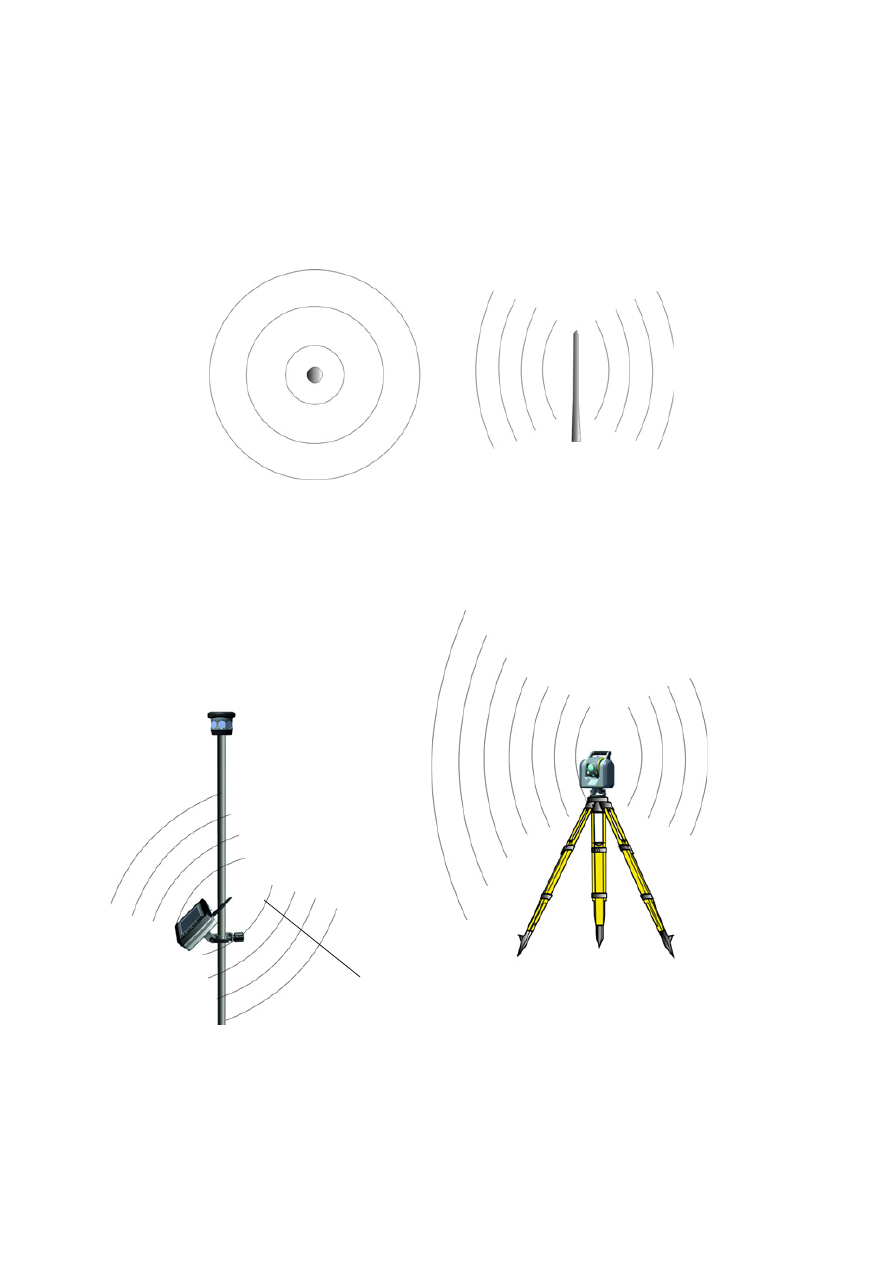

Рисунок

 5.11

Диаграмма



направленности



антенны

Для



достижения



оптимальной



дальности



радиосвязи



важно

чтобы



антенны



были



сориентированы



в



одном



направлении

Поскольку



антенна



инструмента



жестко



закреплена



в



вертикальном



положении

убедитесь

что



поворотная



антенна



контроллера



также



расположена



в



вертикальном



положении

См

Рисунок

5.12

и



Рисунок

5.13.

Рисунок

 5.12

Снижение



дальности



радиосвязи

если



антенна



контроллера



находится



не



в



вертикальном



положении

как



антенна



инструмента

Антенна

Вид



сверху

Вид



сбоку

Сигнал



во



всех



направлениях

Сигнал

Сигнал

Нет



сигнала

Нет



сигнала

Дальность



радиосвязи



снижается

когда



антенна

контроллера



направлена



прямо



на



инструмент

.

Малая



дальность

Технология



инструмента

Руководство



пользователя



Сканирующего



тахеометра

 Trimble SX10 |

42

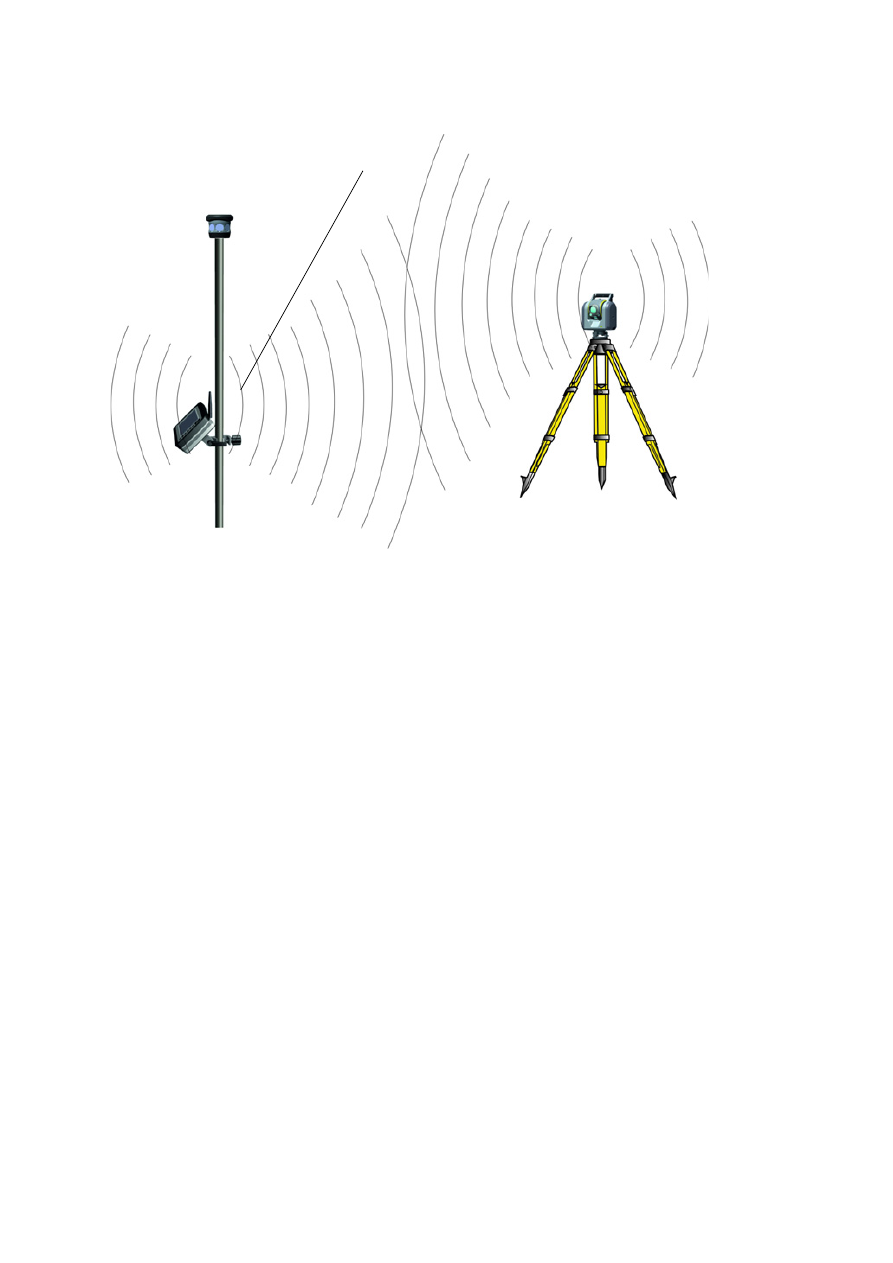

Рисунок

 5.13

Оптимальная



дальность



радиосвязи

если



антенна



контроллера



находится



в



вертикальном



положении

как



и



антенна



инструмента

Прямая



видимость

Для



обеспечения



устойчивой



связи



и



достижения



максимальной



дальности



при



работе



радиомодемов



с



частотой

 2.4

ГГц



требуется

чтобы



их



антенны



находились



в



прямой



видимости

Любые



посторонние



объекты



между



антеннами



ослабляют



радиосигнал

что



приводит



к



снижению



дальности



и



возникновению



риска



потери



связи

Ослабление



радиосигнала



могут



вызвать



не



только



такие



объекты

как

например

кусты

деревья

дома



и



транспортные



средства

но



также



люди



и



оборудование

См

Рисунок

5.14

и



Рисунок

5.15.

Оптимальная



дальность



радиосвязи



когда



антенна



контроллера



находится



в



вертикальном



положении

как



и



антенна



инструмента

Оптимальная



дальность



радиосвязи

Технология



инструмента

Руководство



пользователя



Сканирующего



тахеометра

 Trimble SX10 |

43

При



потере



радиосвязи



попытайтесь



выйти



на



линию



прямой



видимости



между



антеннами

чтобы



восстановить



соединение

.

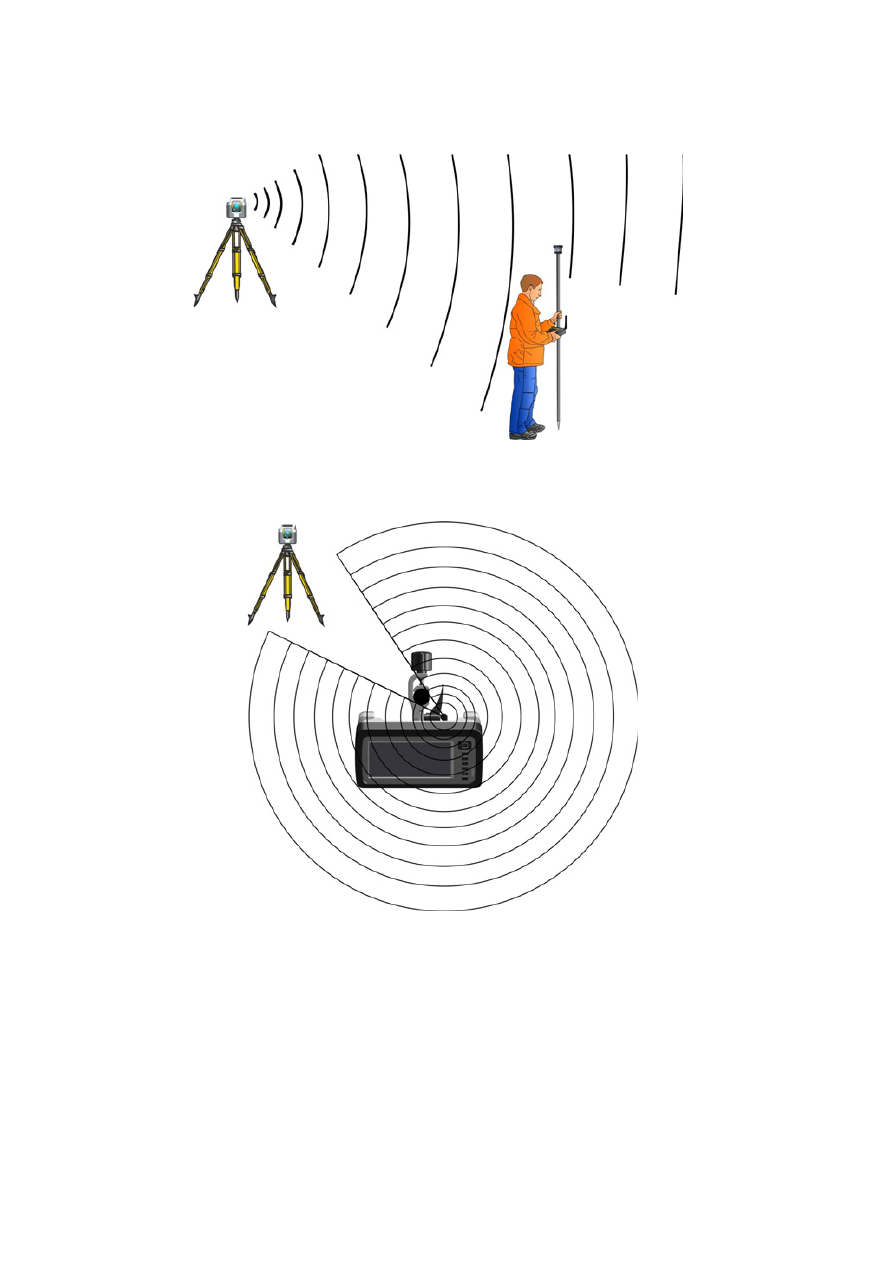

Рисунок

 5.14

Человеческое



тело



затеняет



радиосигнал

Рисунок

 5.15

Оборудование



затеняет



радиосигнал

Оптимальная



дальность



радиосвязи

Затенение



радиосигнала

Малая



дальность

Зат

ен

ен

ие



рад

ио

сиг

нала

Ма

ла

я



дал

ьно

сть

Оптимальная



дальность



радиосвязи

Оптимальная



дальность



радиосвязи

Оптимальная



дальность



радиосвязи

Оптимальная



дальность



радиосвязи
