Методические рекомендации по зимнему содержанию автомобильных дорог в Казахстане (1973 год) - часть 1

МИНИСТЕРСТВО АВТОМОБИЛЬНЫХ ДОРОГ КАЗАХСКОЙ ССР
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ЗИМНЕМУ СОДЕРЖАНИЮ АВТОМОБИЛЬНЫХ ДОРОГ В КАЗАХСТАНЕ
Алма-Ата

1973


Методические рекомендации по зимнему содержанию автомобильных дорог в Казахстане являются пособием для практической деятельности инженерно-технических работников, занимающихся непосредственно эксплуатацией автомобильных дорог.

В рекомендациях освещен опыт зимнего содержания автомобильных дорог в условиях Казахстана, приводятся районирование территории республики и методика определения объемов снегоотложений, содержатся необходимые указания по борьбе со снегом и льдом на автомобильных дорогах, дается оценка эффективности различных снегозащитных мероприятий.

Введение, разделы 1, 2 и 20 написаны

Л. Б. Гончаровым, разделы 16 и 17 — О. Г. Витковским, раздел 23 — Ю. В. Байбаком, разделы 3, 19 и 24 написаны совместно Л. Б. Гончаровым и А. А. Кунгурцевым, разделы 12, 18 и 25 — О. Г. Витковским и А. А. Кунгурцевым, остальные разделы написаны А. А. Кунгурцевым.

Методические рекомендации подготовлены под редакцией и руководством Л. Б. Гончарова.

В исключительно короткие сроки в Казахстане была сформирована сеть автомобильных дорог, из общего протяжения которых 44% имеют твердое покрытие. По оценке ЦСУ СССР в нашей республике самые высокие темпы прироста дорог с твердым покрытием. Однако эффективность использования автомобильных дорог во многом определяется возможностью безопасного и бесперебойного проезда в любое время года, поэтому эксплуатация автомобильных дорог является основной деятельностью Министерства автомобильных дорог Казахской ССР. К сожалению, в зимний период пока не на всех дорогах гарантирован устойчивый проезд с бесперебойным движением и с соответствующими скоростями. Причин этому несколько.

Территория Казахстана расположена в лесостепной, степной, полупустынной и пустынной зонах с резко континентальным климатом. В северной половине Казахстана высота снежного покрова достигает 50 см , а в Восточно-Казахстанской, Семипалатинской и Талды-Курганской областях даже 90 см. Скорости ветров в зимний период достигают 24 и даже 34 м/сек. Все это приводит к большим объемам приносимого к дорогам снега. Поданным Л. А. Кунгурцсва (1962 г.) в степной зоне Северного Казахстана к дорогам приносит от 300 до 600 м3/м снега, а па некоторых участках даже до 800 — 1200 м3/м. Эти данные подтверждаются В. М. Михель и Л. В. Рудневой (1967 г.), которые указывают для северной половины Казахстана объемы приносимого к дорогам снега даже в пределах от 400 до 1500 м3/м.

Необходимо отметить, что по величине объемов приносимого к дороге снега северная половина Казахстана находится на втором месте после Арктики.

В южной половине Казахстана высота снежного покрова не превышает 20 см. Скорости ветров в зимний период также меньше по сравнению с северной половиной. В связи с этим здесь и объемы приносимого к дорогам снега не превышают J50 м3/м. Число же дней с оттепелями и зимними дождями в южной половине много больше, чем в северной. Если в северной половине число таких дней не превышает 10, то в южной половине оно достигает 35, а в Чимкентской и Мангышлак-ской областях даже 50 дней. Все это, конечно, требует весьма серьезных и больших по объему работ по уборке выпадающего снега и по защите дорог от переносимого снега, а также по борьбе с обледенениями проезжей части дорог.

Определенное значение имеет и то обстоятельство, что борьба со снегом и льдом па автомобильных дорогах началась в более позднее время но сравнению с началом проведения этих мероприятий на железных дорогах. Уместно напомнить, что хотя на железных дорогах уже давно сложились и освоены методы борьбы со снегом, но и здесь еще и сейчас имеют место случаи, когда из-за снежных заносов происходят перебои г движении поездов.

Определенную роль играет и быстрый рост сети автомобильных дорог.

Необходимо признать, что в отдельных случаях существенную роль играет низкий уровень организации работ по снегоборьбе и недостаточное внимание к этому вопросу со стороны дорожно-эксплуатационных хозяйств.

Наконец, имеет значение и то обстоятельство, что в составе проектов в качестве снегозадерживающих устройств долговременного действия предусматриваются пока одни придорожные снегозащитные лесонасаждения. Но Восточно-Казахстанская, Семипалатинская и Талды-Курганская области имеют много участков, где нельзя сажать деревья и кустарники, и они остаются без долговременной снегозащиты. Во многих других областях имеются засоленные почвы, не пригодные для выращивания деревьев и кустарников. Это требует дифференцированного подхода к проектированию снегозащитных устройств, более тщательного учета природно-климатических и грунтово-геологических условий и применения . других видов снегозащитных устройств — заборов и комплексного метода задержания снега па полях и у дорог.

Необходимость применения не только придорожных снегозащитных лесонасаждений, но и комплексного метода задержания снега на нолях и у дорог, а также строительство за-боров вызывается и ограничениями по отводу земель для этих сооружений.

Все перечисленные обстоятельства приводят к тому, что перерывы в движении на автомобильных дорогах Казахстана из-за снежных заносов имеют место пока каждую зиму и иногда на довольно большие сроки. Эти перерывы в движении приносят государству значительные убытки и поэтому должны быть устранены как можно быстрее.

По ориентировочным подсчетам убытки за зимние периоды по Восточно-Казахстанской области за последние 12 лет составили 130 миллионов рублей. Из них 65 миллионов за зимние периоды 1960—1968 годов и 65 миллионов за зимние периоды 1968—1972 годов. Причем за последние периоды эти убытки по годам были такими:

1968— 1969 гг. -- 20 миллионов РУб
1969— 1970 » — 10 » »
1970— 1971 » — 15 » »
1971— 1972 » — 20 » »

1. ТРЕБОВАНИЯ К АВТОМОБИЛЬНЫМ ДОРОГАМ В ЗИМНИЙ ПЕРИОД

Каждая дорога, находящаяся в ведении ДЭУ или ДЭСУ, должна удовлетворять требованиям, предъявляемым СНиГТ П-Д.5—72 и другими техническими документами. По каждой дороге движение автомобильного транспорта должно быть:

круглогодичным;

бесперебойным;

безопасным;

со скоростями, соответствующими технической категории дороги;

с нагрузками, предусмотренными для данного тина дорожной одежды.

Эти требования должны выполняться и в зимний период.

Установим качественные и количественные значения этих требований.

Требование «круглогодичность» предусматривает движение автомобильного транспорта в любое время года, в том числе и в зимний период. И в любое время этого периода: в снегопад, метель, оттепель.

Требование «бесперебойное» подразумевает движение автомобильного транспорта без всяких перебоев и задержек в любой месяц, день, час и даже минуту, т. е. дорога должна пропускать движение автомобильного транспорта непрерывно.

В отношении требования к нагрузкам на дорожную одежду в зимний период, в связи с замерзанием грунта, создаются весьма благоприятные условия. Поэтому данное требование не вызывает сомнений в его выполнении.

Расчетная скорость движения автомобилей для каждой категории дороги и рельефа местности регламентируется СНиП П-Д.5—72. Однако в процессе эксплуатации дороги в связи с появлением на проезжей части деформаций, наличия грязи,

отложений снега и т. д. разрешается допускать снижение этой скорости, но до определенного предела. Пределы такого снижения для разных категорий дорог приведены в таблице № 1.

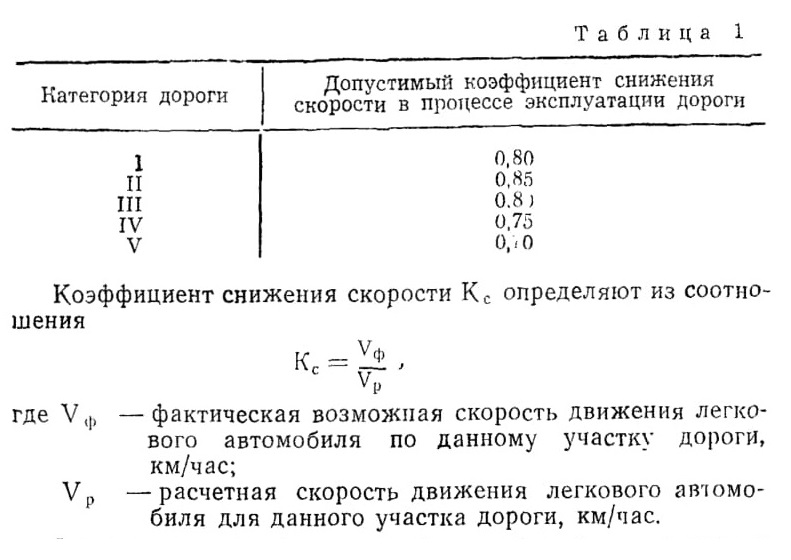

Таблица 1

Фактическая возможная скорость движения по данному участку дороги в простейшем случае может быть определена по спидометру при движении на легковом автомобиле, который может развивать расчетную скорость.

Расчетная скорость движения для данной категории дороги и условий рельефа определяется СНиП П-Д.5—72.

Однако при этом необходимо учитывать то, что в СНиП приведены расчетные скорости движения, установленные по условиям безопасности движения одиночных легковых автомобилей при нормальных условиях сцепления колес автомобилей с покрытием проезжей части. Такими нормальными условиями сцепления колес с дорогой, не вызывающими опасного движения автомобилей, считается коэффициент сцепления гр не меньше 0,4.

Необходимо помнить еще одно обстоятельство. Как расчетная, так и допустимая в процессе эксплуатации скорости должны быть обеспечены и при встрече двух автомобилей, идущих с такими скоростями. Чтобы при этом сохранить безопасность движения, СНиП П-Д.5—72 предусмотрены опре-деленные ширины проезжей части и обочин. И чем выше расчетная скорость (см. табл. 4 СНиП П-Д.5—72), тем шире устраивается обочина. И эти обочины всегда должны быть свободны от всяких предметов, не допускающих съезд на обочину автомобилей. Если съезд автомобилей на обочину невозможен, то, как известно, обязательно ставится знак «сужение дороги». И этот знак показывает, что по данному участку движение может происходить только со сниженными скоростями. Отсюда вытекает, что в зимний период, для обеспечения требуемых скоростей движения, обочины должны быть или чистыми от снега, или иметь слой снега допустимой толщины (см. ниже). Ясно, что на обочинах никаких снежных валов не должно быть. Если на обочинах будет слой снега больше определенной толщины или на ней будут находиться даже снежные валы, то такой участок уже не может обеспечить требуемую скорость движения автомобиля, и он должен быть огражден предупреждающими знаками «сужение дороги».

Если коэффициент сцепления колеса с поверхностью проезжей части в зимний период окажется меньше 0,4, то такой участок также не может обеспечить требуемую скорость движения автомобиля, и он должен быть огражден предупрсж дающими знаками «скользкая дорога».

В заключение необходимо особо подчеркнуть, что если ДЭУ и ДЭСУ будут выполнять все те работы и приемы, которые изложены ниже, то все приведенные выше требования автомобильного транспорта в отношении круглогодичности, бесперебойности и безопасности движения с требуемыми скоростями и нагрузками безусловно будут выполнены.


2. ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ОСОБЕННОСТИ ЗИМНЕГО СОДЕРЖАНИЯ ДОРОГ

Зимним периодом в условиях Казахской ССР является период с температурами ниже 0°. Продолжительность такого периода на территории Казахстана находится в пределах 60— 188 дней. Начало периода со среднесуточными температурами воздуха ниже 0° находится в пределах от 14 октября до 20 декабря, конец — в пределах от б марта до 19 апреля. Средняя температура января на территории Казахстана в пределах —3,6° —26,9°, абсолютная минимальная —26° —55°.

Число дней со снежным покровом на территории Казахстана находится в пределах 18—172.

Средняя из наибольших декадных высота снежного покрова находится в пределах 4—89 см.

Число дней с оттепелями и зимними дождями находится в пределах от 0 до 50.

Основными факторами, определяющими особенности зимнего содержания дорог, являются: температуры, наличие и

мощность снежного покрова, а также его плотность и прочность, наличие и степень проявления оттепелей и зимних дождей.

Как указано выше, наличие в зимний период отрицательных температур создает благоприятные условия в отношении выполнения требований к нагрузкам на дорожную одежду, для выполнения же требований в отношении скоростей и безопасности движения наличие отрицательных температур создает необходимость принятия соответствующих и серьезных мер. Вызывается это тем обстоятельством, что отрицательные температуры, если не будут приняты необходимые меры, создают условия, повышающие скользкость проезжей части, а это, в свою очередь, вызывает снижение коэффициента сцепления ниже допустимого, т. е. ниже 0,4.

Повышение скользкости проезжей части дороги при отрицательных температурах вызывается наличием на ней корки льда или прикатанного транспортом слоя снега со скользкой, обледеневшей поверхностью.

Появление па проезжей части дороги корки льда или прикатанного, скользкого обледеневшего слоя снега вызывается: мокрым или влажным снегом; оттепелями; зимними дождями; сухим снегом, выпавшим на мокрую поверхность; наличием слоя сухого снега с образовавшейся на нем, в результате движения транспорта, гонкой, обледеневшей коркой; подтаиванием поверхности слоя снега днем и замерзанием ее ночью; осаждением атмосферной влаги (сублимация водяного пара на покрытии или осаждение мелких водяных капель, образующих туман) па охлажденное покрытие.

Все эти виды обледенений поверхности проезжей части вызывают снижение коэффициента сцепления ср до величины 0,25—0,15, а иногда даже и до 0,07, т. е. много меньше против допустимого.

Обледенения поверхности проезжей части дорог происходят на всей территории Казахстана и в течение всего периода с отрицательными температурами, т. е. поздней осенью, зимой п ранней весной. И обледенение могут вызвать любые отрицательные температуры от —1° до —50° и ниже.

Наличие па проезжей части дорог снега создает двоякие условия: рыхлый слой снега препятствует движению автомобилей в связи с увеличением сопротивления качению f; плотный слой снега наоборот позволяет создать ровную поверхность, способствующую уменьшению сопротивления качению, особенно па грунтовых дорогах. Но поверхность плотного слоя снега, как уже указано, превращается в обледеневшую корку и сильно снижает коэффициент сцепления. Поэтому на проезжей части дороги, имеющей дорожные одежды, и особенно с покрытиями, позволяющими счищать выпавший снег полностью без нарушения их целостности, такую уборку снегa следует делать обязательно.

Необходимо также помнить, что и уборка снега наиболее эффективна и экономична тогда, когда снег имеет наименьшую плотность и прочность.

Приведем количественные значения сопротивления качению и сопротивлений вырезанию и перемещению снега при его уборке.

Плотность снегового покрова (весовая) представляет собой отношение веса снега к его объему и измеряется в граммах на кубический сантиметр (г/см3).

Плотность слоя свежевыпавшего снега, в зависимости от формы выпадающих снежинок, замерена (А. Шепелевский, 1939 г.):

рыхлый свежевыпавший — 0,06—0,08

» свежий хлопьями — 0,04—0,07

» « средними снежинками — 0,08—0,12

« « крупинками — 0,13

« « мелкими крупниками — 0,08—0,16

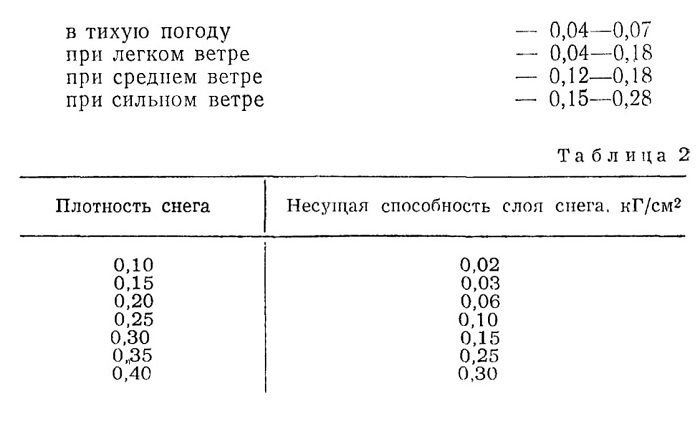

Плотность слоя свежевыпавшего снега, в зависимости от силы ветра при его выпадении, замерена (Г. Д. Рихтер, 1945 г.):

Плотность снегового покрова с течением времени под влиянием собственного веса, давления вновь образующихся слоев и уплотняющего действия ветра постепенно увеличивается и к концу зимы достигает в среднем 0,30.

Прочность (твердость) снежного покрова представляет собой его несущую способность, измеренную килограммами па квадратный сантиметр (кГ/см2).

С физической точки зрения прочность снегового покрова зависит от его плотности, характера межкристаллического сцепления и температуры.

Зависимость прочности ненарушенного снегового покрова от его плотности при температуре снега ниже —3° показана в таблице 2.

Прочность снегового покрова, подвергнутого искусственному перемешиванию или уплотнению, во много раз превосходит прочность ненарушенного снегового покрова, имеющего такую же плотность. Наибольшую прочность дает совместное применение перемешивания и уплотнения.

При температуре, близкой к нулю, эту высокую прочность обработанный снеговой покров приобретает сразу же после его обработки, при более низкой температуре повышение прочности обработанного снегового покрова происходит с течением времени.

Увеличение прочности уплотненного гладилками снегового покрова на глубину 15 см при температуре —10°С приведено в таблице 3.

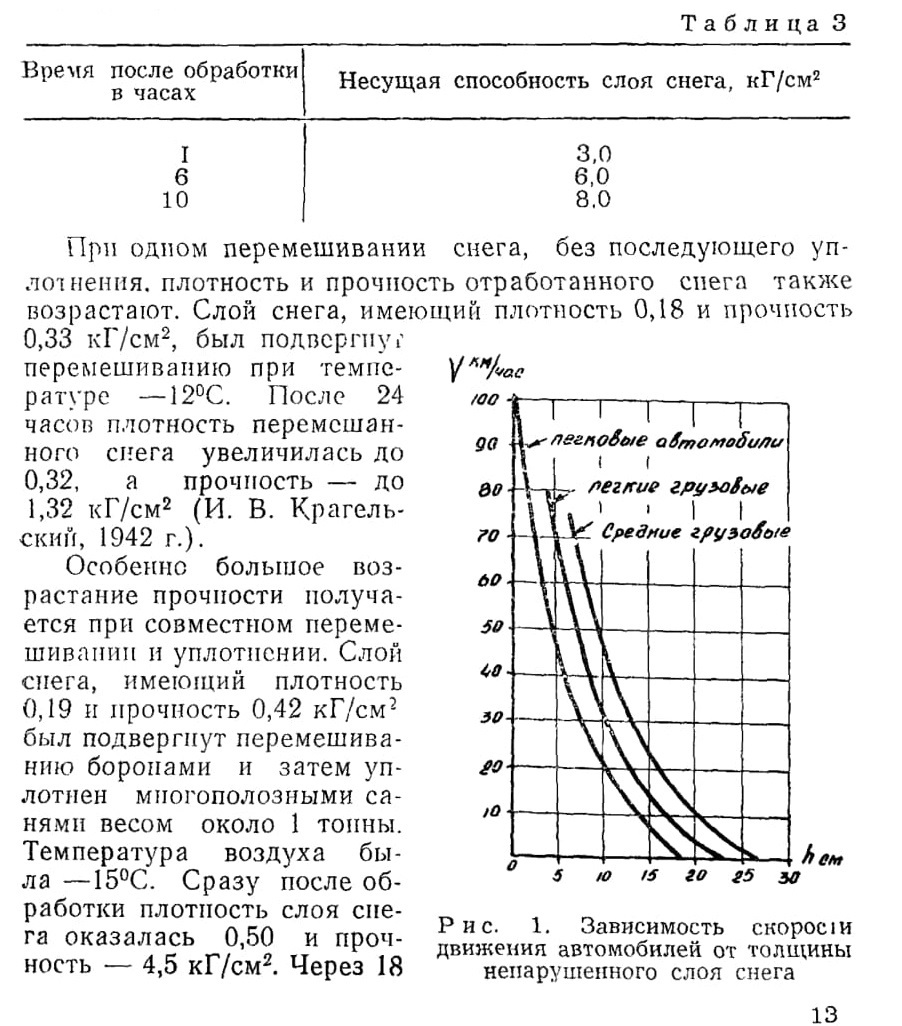

Таблица 3

часов после обработки плотность снега осталась равной 0,50, а прочность увеличилась до 12 кГ/см2.

Наличие слоя снега на проезжей части дороги с плотностью, при сухом снеге, до 0,4 вызывает увеличение сопротивления качению и отсюда, как следствие, снижение скоростей движения автомобилей. Количественные значения влияния

скоростей в зависимости от толщины слоя снега приведены на рисунке 1.

При искусственно уплотненном слое снега до плотности 0,45 не оставляют следа и потому не снижают скорости легковые автомобили, при плотности 0,5 — легкие грузовые и при плотности 0,6 — средние и тяжелые грузовые.

При сыром, мокром снеге, при любой плотности, все автомобили оставляют колею и поэтому все снижают скорость.

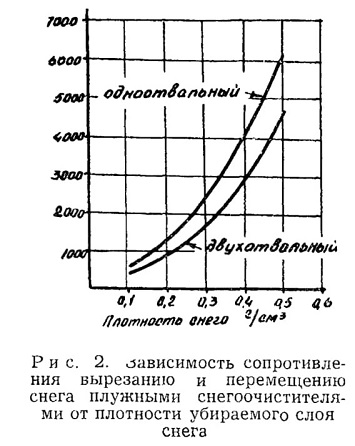

Плотность убираемого слоя снега, как показано на рисунке 2, оказывает боль-шое влияние па сопротивление его вырезанию и перемещению плужными снегоочистителями.

Плотность убираемого слоя снега оказывает большое влияние и на производительность роторных снегоочистителей.

3. МЕРОПРИЯТИЯ по БОРЬБЕ СО СНЕГОМ И ЛЬДОМ НА ДОРОГАХ
3. I. Основные виды мероприятий

Основными видами мероприятий по борьбе со снегом и льдом на дорогах являются:

защита проезжей части и обочин от отложений па них сне га, приносимого ветром с окружающей местности;

уборка снега с проезжей части и обочин;

недопущение и ликвидация обледенений проезжей части дороги;

недопущение образования лавин и меры по их ликвидации,

недопущение образования наледей и меры по их ликвидации.

Первые три вида мероприятий необходимы на всей территории Казахстана; четвертый — в горных районах Восточно-Казахстанской, Семипалатинской, Талды-Курганской, Алма-Атинской, Джамбулской и Чимкентской областей; пятый вид мероприятий — борьба с наледями — может оказаться необходимым в той или иной степени почти на всей территории Казахстана, за исключением самых южных областей: Чимкентской, Кзыл-Ординской, Гурьевской и Мангышлакскон Наиболее опасны в отношении образования наледей горные районы.

Из всех указанных выше мероприятий наиболее важными в обеспечении требований в отношении скоростей и бесперебойного и безопасного движения автомобилей являются первые два: защита от приносимого ветром снега и снегоуборка. Хотя борьба с обледенениями также требуется на всей территории Казахстана, однако, следует указать, что основной причиной появления обледенений, особенно в северной половине Казахстана, являются недостаточный надзор за состоянием

 покрытий и несвоевременная и недостаточная уборка снега с покрытий.

Следует отметить также, что хотя наиболее важными названы два мероприятия: защита от приносимого ветром снега и снегоуборка, однако, первое из них требует значительно больших усилий и больших затрат, чем второе. Вызывается это тем, что при снегопадах на проезжей части и обочинах за весь зимлий период может образоваться снежный покров (если его не убирать) толщиною до 1,0 метра. За один же снегопад этот покров может достигнуть толщины максимум 0,3 м. При современных средствах снегоочистки убрать такой слон снега не составляет большого труда. И при правильно организованной службе снегоочистки из-за сегопада не может быть перерыва в движении. Даже не может быть и большого снижения скоростей.

Другое дело — переносимый снег. На один погонный метр дороги за весь зимний период может принести 200, 500 и даже 1000 м3/м. Бороться с таким количеством приносимого снега одними снегоочистителями уже невозможно и приходится применять снегозащитные мероприятия. Стоимость этих мероприятий очень высока и может колебаться, в зависимости oт объема снегоприноса, в пределах от 10000 до 100000 рублей на один километр. Поэтому данный вопрос в борьбе со снегом на дорогах играет первостепенную роль.

Такую роль он играет и на железных дорогах, где организация снегоборьбы находится па высоком уровне. Так, Д. М. Мельник в своей работе 1966 г. указывает:

«Ежегодно по сети дорог (имеются в виду железные дороги) на снегоборьбу расходуется до 30 млн. руб., или 13% стоимости текущего содержания пути. На дорогах каждую зиму для выполнения работ по снегоборьбе затрачивается в среднем 5—6 млн. человеко-дней. Тем не менее бывают еще случаи, когда из-за снежных заносов происходят перебои в движении поездов. Очевидно, при таких обстоятельствах уменьшение стоимости и трудоемкости снегоборьбы и такое дальнейшее ее усовершенствование, которое исключило бы вредное влияние снегопадов и метелей на работу транспорта, составляют одну из актуальнейших задач путевого хозяйства и железнодорожного транспорта в целом».

Еще большее значение решение этого вопроса имеет для автомобильных дорог. Из-за значительно большего протяжения их на снегоборьбу по всей территории СССР расходуется уже в среднем до 70 млн. руб. ежегодно. Кроме того из-за значительно более позднего срока начала этой борьбы на автомо-бильных дорогах, более быстрого роста их протяжения и, пока, более низкого уровня организации работ по снегоборьбе перерывы в движении на автомобильных дорогах из-за снежных заносов имеют место каждую зиму и иногда на довольно большие сроки. Эти перерывы в движении приносят государству большие убытки и поэтому должны быть устранены как можно быстрее.

В настоящее время на подавляющем болыиинС1ве автомобильных дорог Казахстана более или менее регулярно прово дится лишь борьба со спокойно выпадающим снегом. Но этот вид борьбы может дать положительные результаты, когда применяются и мероприятия по борьбе со снегом, приносимым ветром к дороге с окружающей её местности. В качестве таких мероприятий на автомобильных дорогах Казахстана применяются придорожные снегозащитные насаждения, переносные щиты и заборы. Однако поскольку в настоящее время эти мероприятия, особенно заборы, применяются пока в недостаточной степени, то на дорогах возникают перерывы в движении автотранспорта и сильное снижение его скоростей. А это вызывает общегосударственные убытки, и не только по автотранспорту, но и по всем предприятиям, пользующимся услугами автотранспорта.





3. 2. Борьба со снегом, приносимым ветром к дороге с окружающей ее местности

Изложенное показывает, что наиболее важной задачей по снегоборьбе является борьба со снегом, приносимым ветром к дороге с окружающей ее местности. Следует сразу предупредить, что задача эта для автомобильных дорог Казахстана является весьма трудной.

Основным расчетным показателем для решения этой задачи являются объемы снегоотложений, которые по своей величине в северной половине Казахстана занимают второе место после тундры и в наиболее снегозаносные годы достигают 1000—1200 м3/м. По всей территории Казахстана максимальные объемы снегоотложений колеблются в пределах от 75 до 600 м3/м и единичные исключительные от 100 до 1200 м3/м.

Осуществление снегозащитных мероприятий должно начинаться с периода изысканий, когда трасса должна прокладываться по наименее заносимым участкам местности.


Применяемые в процессе проектирования снегозащитные мероприятия по борьбе с переносимым снегом по принципу

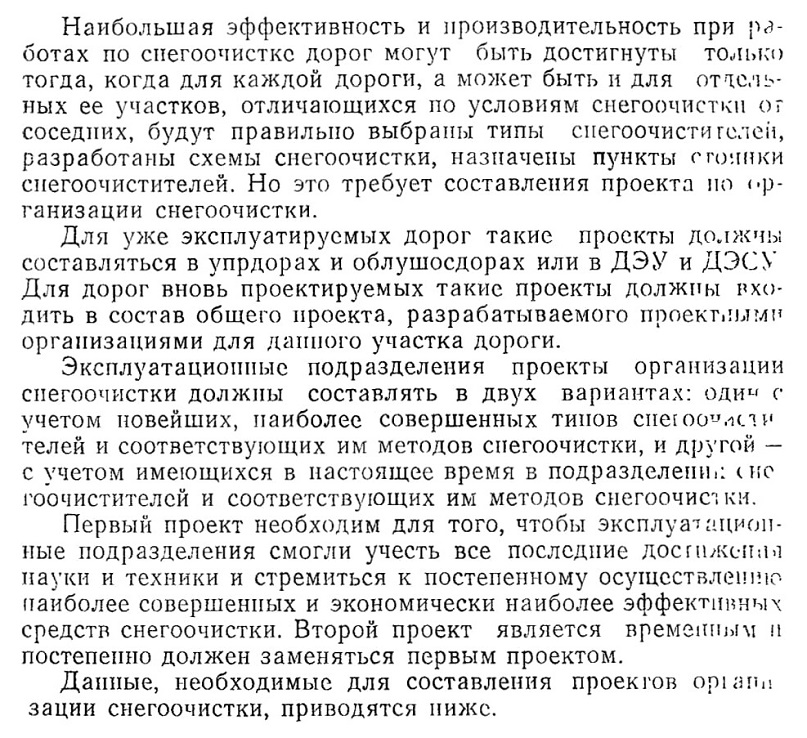

Данные, необходимые для составления проектов организации снегоочистки, приводятся ниже.

3. 4. Борьба с обледенением дорог

Борьба с обледенением дорог имеет свою специфику и требует применения как разных методов этой борьбы, так и разных материалов. Эксплуатационные подразделения должны, прежде всего, установить, какие виды обледенения имеют мес-

4. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАЗАХСКОЙ ССР ПО УСЛОВИЯМ ЗИМНЕГО СОДЕРЖАНИЯ ДОРОГ
4. 1. Основные показатели степени трудности зимнего содержания дорог

Зимним периодом в условиях Казахской ССР является период с температурами ниже 0°. Продолжительность такого периода для различных областей Казахстана приведена в таблице 4 (таблица составлена по данным СИиП П-А, 6—62).

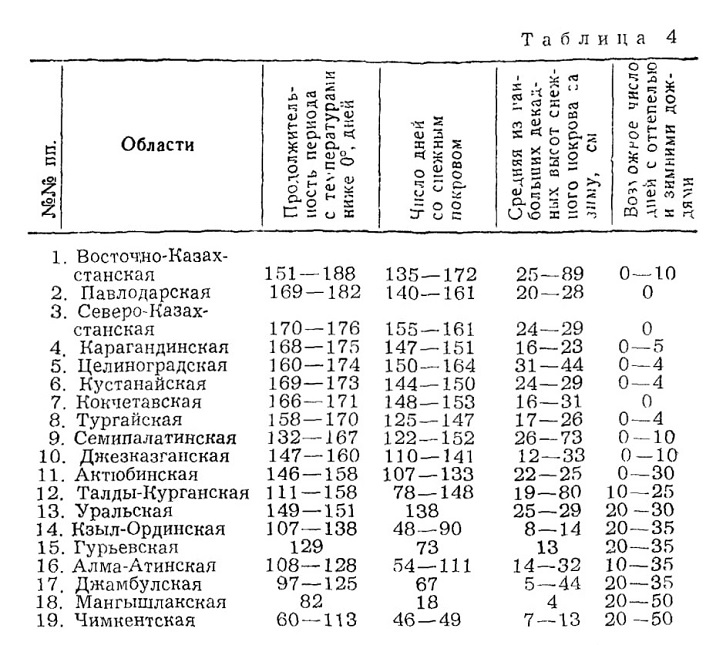

Порядок областей в этой таблице принят по нисходящей максимальному числу дней с температурой ниже 0°, т. е. по максимально возможной продолжительности зимнего периода.

В этой же таблице помещены данные о числе дней со снежным покровом, о средних из наибольших декадных высот снежного покрова за зиму в см и о числе дней с оттепелями зимними дождями.

4. 2. Необходимость районирования

Из данных таблицы 4 видно, что приведенные в пей показатели степени трудности зимнего содержания дорог весьма различны как по всей территории Казахской ССР, так и в пределах областей. Такое различие требует не только разных видов работ (например, борьбу с обледенениями па проезжей части дорог или борьбу с переносимым снегом), но и различных усилий, объемов работ при одном и том же виде применяемых мероприятий. Если же учесть и рельеф местности, а также скорости ветров и их продолжительность, то это различие станет еще большим.

Такое весьма значительное изменение показателей степени трудности зимнего содержания дорог вызывает назначение различных высот снегонезаносимых насыпей, видов и размером снегозадерживающих устройств, видов и количества снегоочистителей и оборудования и материалов для борьбы с обледенениями. Но они могут быть назначены и распределены правильно только тогда, когда известны количественные показатели степени трудности зимнего содержания дорог.

Знание этих показателей необходимо также для планирования и распределения средств и оборудования по зимнему содержанию дорог, для изыскания и проектирования дорог с учетом их снегозаносимости, для установления сроков по определению максимального объема снегоотложений и его расчетной величины, для выбора первоочередных районов и вопросов дальнейших исследований и для проверки имеющихся в настоящее время выводов, обобщений и рекомендаций но зимнему содержанию дорог.

Величины показателей степени трудности зимнего содержания дорог, как показывает таблица 4, меняются в довольно больших пределах. Поэтому, казалось бы, что пределы изменений этих показателей нужно знать с наименьшим интервалом. Но, с другой стороны, эти пределы меняются ежегодно, правда, в некоторых, уже значительно больших интервалах. Кроме того и все мероприятия по зимнему содержанию дорог проектируются на какую-то наиболее часто встречающуюся величину количественного показателя, определяющего условия применения того или иного вида мероприятия. Ведь нельзя же, скажем, высоту снегонезаиосимой насыпи, высоту снегозадерживающего забора или ширину снегозащитных насаждений менять ежегодно. Это положение требует знаний величины показателей степени трудности зимнего содержания дорог в каком-то определенном и сравнительно большом интервале. Но а это, в свою очередь, вызывает необходимость знать территорию, на которой возможно наличие величины каждого показателя именно в этих интервалах или до некоторых определенных пределов. Вот это последнее обстоятельство и вызывает необходимость районировать территорию Казахской ССР по определенным величинам количественных показателей степени трудности зимнего содержания дорог, т. е. по условиям этого содержания.

4. 3. Показатели и принципы, принятые для районирования

Районирование должно иметь комплексный характер и при этом обеспечивать одновременный учет ряда основных показателей, определяющих условия зимнего содержания дорог.

В комплекс мероприятий по зимнему содержанию дорог входят пять основных их видов:

1. Предотвращение заноса дороги снегом, приносимым ветром с окружающей ее местности.

2. Очистка дорог от снега, образующегося в результате снегопадов.

3. Предотвращение п ликвидация обледенений проезжей части дорог.

4. Предотвращение и ликвидация лавин.

5. Предотвращение и ликвидация наледей.

Районирование территории Казахской ССР произведено учетом только первых четырех видов мероприятий. Пятый вид мероприятий — предотвращение и ликвидация наледей — при районировании не учитывался.

Каждая зона, а где имеются подрайоны, то и каждый подрайон, характеризуется, кроме главных, вторичными сопутствующими показателями.

Указанные три ступени районирования и показатели, положенные в основу их выделения, сведены в таблицу 5.

Обозначение районов произведено римскими цифрами, природных зон — первыми буквами природной зоны (ЛC — лесостепь, С — степь, ПП — полупустыня, П — пустыня), подрайонов — арабскими цифрами, причем в каждом районе номер подрайона начинается с первого.

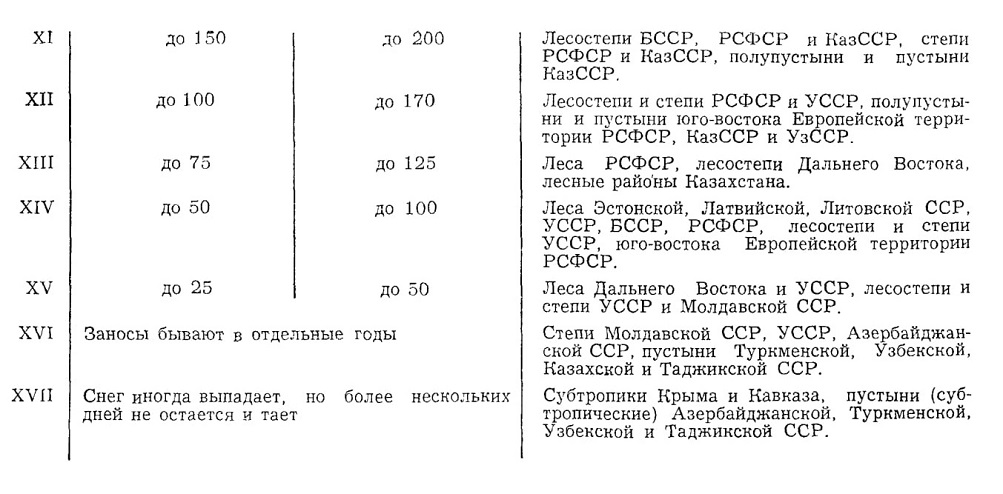

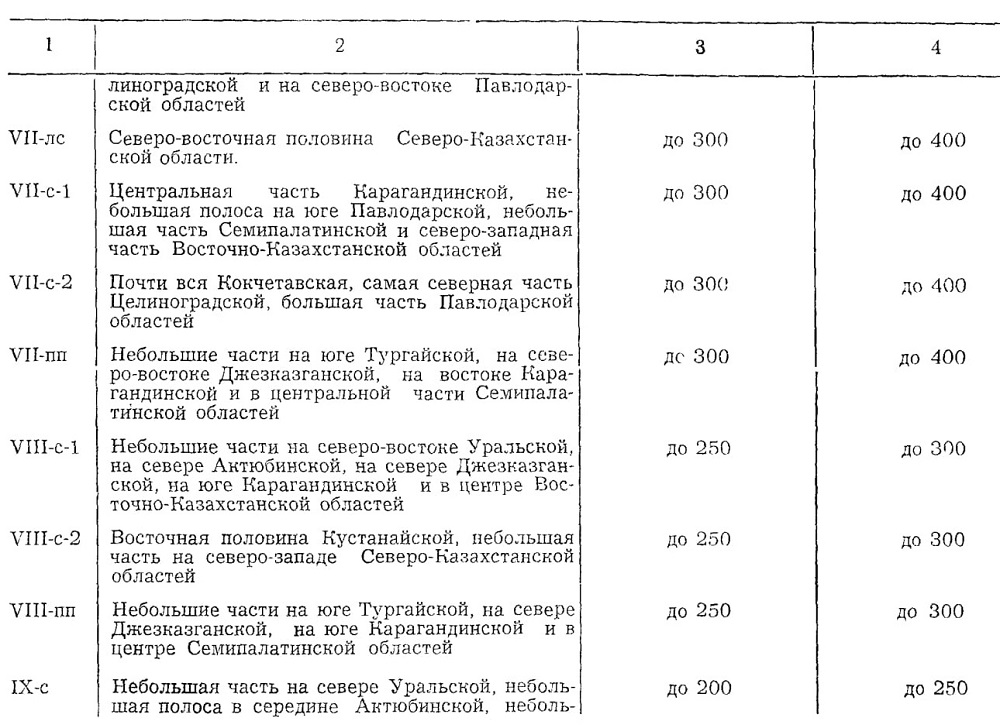

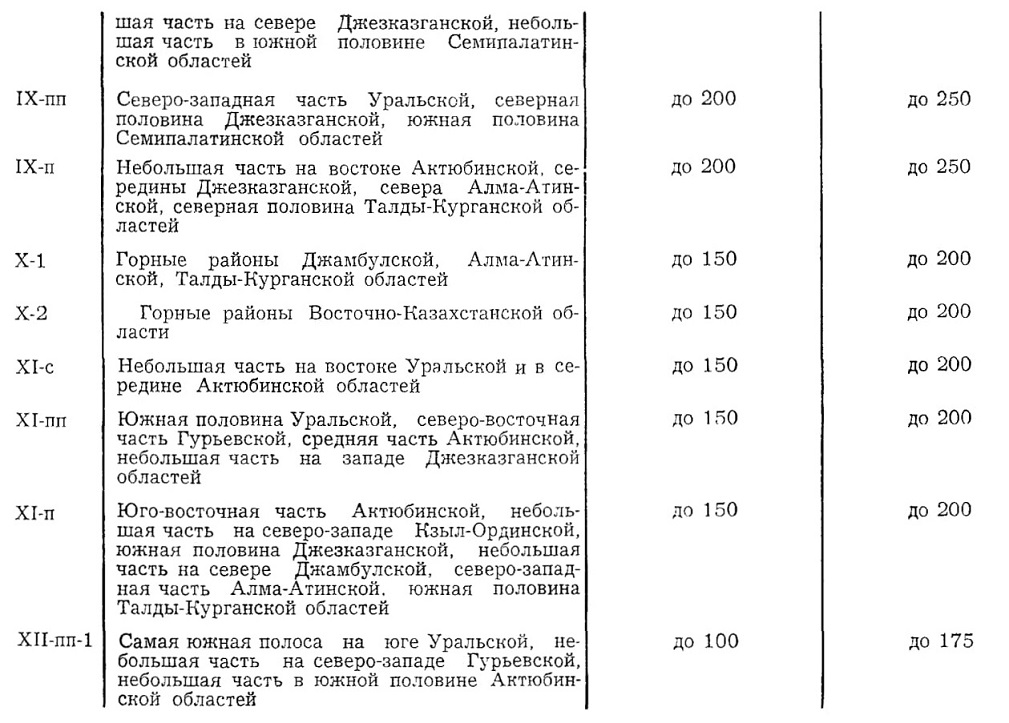

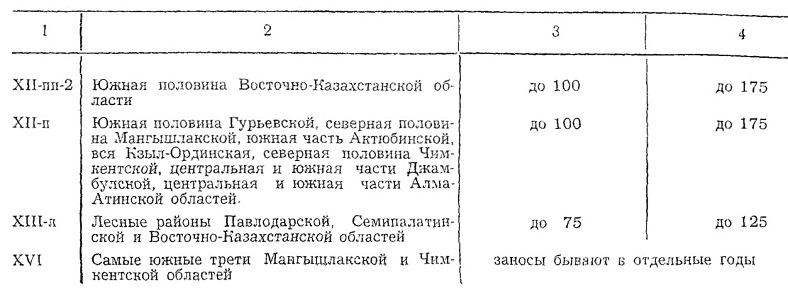

Таблица 5

Порядковые номера районов и подрайонов даны по нисходящей ступени, т. е. первый номер района присвоен району с наиболее трудными условиями зимнего содержания дорог, второй — с менее трудными и т. д.

Нумерация районов принята для всей территории СССР с тем, чтобы было видно, на каком месте по трудности находится та или иная часть территории Казахской ССР. Вся территория СССР разделена па XVII районов (см. табл. 6). Причем к XVI району отнесена та часть территории СССР, где снежные заносы на дорогах бывают в отдельные годы, а к XVII — где снег иногда выпадает, но держится всего несколько дней и тает.

5. ОСНОВНЫЕ ПОЛОЖЕНИЯ СНОСА, ПЕРЕНОСА И ОТЛОЖЕНИЙ СНЕГА
5. 1. Классификация явлений выпадения и переноса снега

Существующие классификации явлений выпадения и переноса снега имеют своей основой учет метеорологических факторов и вызываемых ими процессов переноса снега. Однако для практического использования этих классификаций необходимо учитывать также и то влияние, которое оказывает на движение автомобильного транспорта тот или иной вид выпадения или переноса снега.

Автомобильные дороги проектируются, по-возможности, насыпями различной высоты или нулевыми профилями. Но во время переноса снега через нулевые места и через насыпи видимость как самой проезжен части, так и встречного транспорта сильно ухудшается. Нами и предлагается классификация, учитывающая этот фактор.

Но предлагаемой классификации выпадение и перенос снега следует делить па такие 5 видов:

1. Снегопад — выпадение снега из облаков без ветра.

2. Поземок — перенос ветром ранее выпавшего снега, без выпадения из облаков, но с малой высотой подъема — в пределах до 0,5 метра. В связи с этим затрудняется видимость проезжей части дороги, и водитель автомобиля вынужден снижать скорость машины, но все встречные машины он хорошо видит.

3. Низовая метель — также перенос ранее выпавшего снега без выпадения из облаков, по уже с подъемом до 2-х и более метров. Небо чистое. Снег переносится па высоте большей, чем уровень глаз водителя легкового автомобиля. В связи с этим сильно затрудняется видимость не только проезжей части, но и встречных машин. Скорость движения автомобилей снижается еще больше, и даже возможны аварии.

4. Верховая метель — выпадение снега из облаков при ветре, но без перемещения ранее выпавшего снега. Видимость проезжей части и встречных машин снижается, и скорости автотранспорта также снижаются.

5. Общая или двойная метель — явление низовой и верховой метели одновременно. Видимость проезжей части и встречных машин очень сильно снижается, и движение автомобилей может даже прекратиться.



5. 2. Распределение переносимого снега в ветроснеговом потоке

Измерение количества переносимого снега в различных слоях ветроснегового потока для европейской части СССР было сделано в 1928 году Н. Н. Изгомовым па Воденяпинской станции НКПС, который производил систематические измерения переноса снега в вертикальной плоскости в различных слоях на высоте до 2-х метров над поверхностью земли (Н. Н. Изюмов, 1931 г.). Полученное в результате этих измерений распределение переноса снега по слоям в процентах от общего количества для трех различных явлений приведено в таблице 9.



Таблица 9

Из этой таблицы видно, что при всяких условиях переноса подавляющее значение имеет перенос в самом нижнем слое воздуха от 0 до 10 см над поверхностью земли. В этом слое переносится от 73 до 92% от всей массы снега, переносимого в слое высотою в 2 м.

Указанное в таблице 9 распределение густоты переноса сохраняется при ветрах разной скорости. Помещенные в этой таблице данные наблюдаются при ветрах со средней скоростью от б до 16 м/сек, а в один день наблюдений, в течение нескольких часов, скорость ветра держалась даже больше 20 м/сек, но и в тот день распределение переноса снега по слоям осталось почти таким же.

С целью еще большего уточнения переноса снега в самом нижнем слое на Воденяпинской опытной станции были произведены измерения переноса снега на пуле, т. е. на самой поверхности, па 4 и па 12 см от поверхности, по которой переносился снег. Эти измерения показали, что на нуле, т. е. непосредственно по самой поверхности, переносится 64%, на высоте 4 см — 32% и па высоте 12 см — 4% от общего количества снега, переносимого в общей толще этого слоя (0—12 см от поверхности).

В более позднее время такие измерения переноса снега по высоте были сделаны и в азиатской части нашего Союза. Результаты этих измерений приведены в таблице 10.
Таблица 10

В отношении возможной высоты переноса снега имеются данные А. А. Комарова (1959 г.), который предлагает высоту слоя переноса учитывать до 5 м. Имеются также указания В. Е. Карышева (1969 г.), наблюдения которого на территории Белоруссии показали, что при отсутствии снегопада высота переноса снега над поверхностью снежного покрова достигала

5. 3. Минимальные скорости ветра, необходимые для отрыва и переноса снежинок

Поскольку единственным фактором, вызывающим отрыв от общей массы снега и дальнейший перенос снежинок, является ветер, то прежде всего необходимо установить, при какой скорости ветра происходят отрыв и перенос снежинок.

Выше установлено, что перенос снега, при отсутствии выпадения его из облаков, происходит в слое воздуха высотою от поверхности земли или снежного покрова до 5 м. Поскольку этот слой воздуха находится вблизи земной или снежной поверхности, то он испытывает трение об эту поверхность, и поэтому скорости ветра па разной высоте от поверхности будут различными. В таблице И, по данным Карунина, приведены скорости ветра в различных слоях ветрового потока, измеренные при общих разных скоростях всего потока.


Таблица 11

Эта таблица показывает, что скорости ветра над самой поверхностью снегового покрова примерно в 2 раза меньше, чем на высоте 1 м и примерно в 3 раза меньше, чем на высоте 8 м. Но поскольку отрыв снежинок и максимальный перенос их происходит над самой поверхностью снежного покрова, в слое до 4 см, то необходимо прежде всего установить скорость ветра, при которой происходит отрыв и перенос этой массы снега. Данные об этой скорости, полученные разными исследователями при рыхлом снеговом покрове, приведены в таблице 12.

На величину минимальной скорости ветра для переноса снега оказывает влияние плотность снегового покрова. При плотности 0,2 эта скорость, по данным автора, равна 3,5 — 4,0 м/сек и при плотности 0,3 — 6,7 м/сек.

По данным В. Н. Аккуратова (1956 г.), минимальная скорость ветра для переноса снега при плотности 0,05 равна 1,4 м/сек, при плотности 0,3 — 4,0 м/сек и при плотности 0,52 — 22,0 м/сек.

По данным А. К- Дюнина (1963 г.), на уплотненной и приглаженной поверхности звездчатого снега вырывание отдельных частиц происходит при скорости ветра 8,93 м/сек, смещение отдельных частиц — при скорости ветра 18,70 м/сек и сильный перенос — при скорости ветра 26,40 м/сек. На естественной ветровой доске переноса снега не бывает даже при скорости ветра 37,10 м/сек.

На величину минимальной скорости ветра для переноса снега оказывает влияние наличие травы на площади, с которой сносится снег. Так, поданным В. Ф. Жукова (1944 г.), если над снежным покровом выдаются стебли травы, то эта скорость равна 4,4 м/сек, а если трава полностью погребена под снегом — то 3,6 м/сек.

Из изложенного вытекает, что на перенос снега по поверхности снежного покрова во время снегопада, сопровождающегося ветром, оказывают влияние: температура и влаж-ность воздуха, гладкость поверхности, по которой переносится снег, форма и величина выпадающих снежинок, рельеф местности, наличие выступающей травяной растительности.

На отрыв отдельных снежинок от общей массы снегового покрова и на последующий перенос их при отсутствии снегопада оказывают влияние: плотность снегового покрова, наличие на поверхности снегового покрова обледенелых или уп-лотненных корок, форма и размеры отдельных частиц снега, шероховатость поверхности снежного покрова и наличие бугорков или волн, наличие травяной растительности, температура и влажность воздуха, продолжительность спокойного лежания снегового покрова.

Изложенное показывает хорошее совпадение аналитических и экспериментальных данных. Согласно этим данным минимальная скорость ветра, необходимая для отрыва и переноса снега, в зависимости от различных условий, колеблется в весьма широких пределах — от 1,4 до 2 2,0 и более м/с е к.

5. 4. Интенсивность переноса снега

Рис. 4 показывает не только па большой разброс точек, по и на большое различие обобщенных кривых. Так, обобщающая кривая В. М. Котлякова под индексом III даст различие сего же кривой под индексом V при скорости ветра 8 м/сек — в 25 раз, при скорости ветра 10 м/сек — в 10 раз и при скорости 12 м/сек — в 7 раз.

Отдельные точки при скорости ветра в 15 м/сек дают разницу в 5 раз, при скорости ветра 17 м/сек — в 8 раз, при скорости ветра 20—21 м/сек — в 14 раз и т. д.

Рис. 4 показывает па безусловную зависимость интенсивности переноса снега от скорости ветра. Судя по расположению точек па рис. 4, максимальная интенсивность переноса ограничивается кривой, расположенной несколько левее кривой III В. М. Котлякова. Однако последний в работе 1961 года приводит-данные измерений интенсивности переноса снега на станции Восток-1, которые располагаются значительно левее кривой III. Данные эти изображены па рис. 5, взятом из указанной работы В. М. Котлякова.

Расположение точек на рис. 4 и 5 показывает, что интенсивность переноса снега имеет ограничение и справа. Таким образом, рис. 4 и 5 указывают на возможные пределы размещения точек как по оси абсцисс, так и по оси ординат. Однако пределы эти весьма широки. По линии абсцисс эти пределы при интенсивности переноса 20—30 г/м сек захватывают скорости от 5 до 20 м/сек, при интенсивности переноса 60 г/м сек — от 8 до 19 м/сек, при интенсивности переноса 120 — 130 г/м сек — от 10 до 19 м/сек и т. д. По линии ординат эти пределы при скорости 5 м/сек захватывают интенсивность переноса от 0 до 30 г/м сек, при скорости 8 м/сек — от 0 до 70 г/м сек, при скорости 10 м/сек — от 2 до 130 г/м сек, при скорости 12 м/сек — от 10 до 220 г/м сек, при скорости 17—18 м/сек — от 30 до 260 г/м сек и т. д.

Вызывается это большим числом факторов, влияющих па интенсивность переноса снега, и большой изменчивостью каждого из этих факторов. Да иначе и быть не может, поскольку на рис. 4 приведены данные измерений интенсивности переноса снега во всех районах СССР и даже в Антарктике.

Рис. 4 хотя и дает возможность более или менее точно определить максимально возможное значение интенсивности переноса снега, но воспользоваться этими значениями для конкретных выводов, а тем более для практических целей, нельзя. В разных районах СССР как конечные значения всех факторов, влияющих иа интенсивность переноса снега, так и пределы, в которых эти значения могут колебаться, будут весьма различны. Толщина снежного покрова может колебаться в пределах от О до 1,5 и более метров. Плотность снежного покрова может колебаться в одном и том же районе от 0,05 до 0,3 и выше. Максимальная плотность снежного покрова в разных районах СССР может колебаться в пределах от 0,2 до 0,5. Отрицательные температуры воздуха

могут колебаться в пределах от —15° до —55°. Такое же положение и с колебаниями значений всех остальных факторов.

Следовательно, чтобы данные об интенсивности переноса снега были более близки к истинным, эти данные нужно иметь

для каждого небольшого конкретного района отдельно.

Причем, колебания факторов, влияющих на интенсивность переноса для каждого района, должны быть в достаточно узком диапазоне, т. е. определение интенсивности переноса снега следует определять узкорегионально, а не для обобщенных райо-нов, как, например, европейская часть СССР или Западная Сибирь и тем более не для всей территории СССР.

Подтверждение этому выводу дают лабораторные измерения интенсивности переноса снега.

Определение интенсивности переноса снега в лабораторных условиях, а именно в аэродинамических каналах различного сечения и длины, было выполнено А. К. Дюниным (1959 г.). Результаты этих работ приведены на рис. 6, взятом из данной работы А. К. Дюнина.

А. А. Комаровым (1965 г.) также были проведены замеры интенсивности переноса снега в аэродинамическом лотке. Данные этих замеров приведены на рис. 7, взятом из указанной работы А. А. Комарова.

Оба эти рисунка ясно показывают на весьма значительный разброс точек. Но в условиях проведения этих лабораторных работ были исключены многие факторы, влияющие па интенсивность переноса снега, а именно такие, как толщина и плотность снежного покрова, температура и влажность воздуха, размеры участка, с которого сносился снег, наличие па пути переноса местных препятствий, синоптическая характеристи-ка ветроснегового потока. Действовали лишь факторы скорости ветра, продолжительности продувки и микроструктуры и гранулометрического состава снега. Причем, как указывает А. А. Комаров (1965 г.), «Конструкция короба аэродинамического лотка была такова, что погрешность за счет потерь снега, при его'переносе не превышала 2—3°/о».

Даже при таком малом числе факторов, влияющих на интенсивность переноса снега, разброс точек был весьма значителен. Так, согласно рис. 7, при скорости ветра в 10 м/сек интенсивность переноса снега оказалась в пределах от 5 до 40 г/см2 мин, при скорости ветра в 14 м/сек—от 40 до 180 г/см' мин, при скорости ветра в 15 м/сек — от 45 до 230 г/см2 мин, при скорости ветра в 20 м/сек — от 160 до 290 г/см2 мин и т. д. Таким образом, колебания интенсивности переноса снега при одинаковых скоростях ветра имели место от 2 до 5 раз.

Следовательно, исключение ряда факторов при лабораторных измерениях повысило точность определения интенсивности переноса снега: по рис. 4 колебания интенсивности переноса снега при одинаковых скоростях ветра имели место от 9 до 70 раз, а но рис. 7 эти колебания уже были в пределах от 2 до 5 раз. Но и эти пределы для конкретных выводов, а тем более для практических целей также еще весьма велики, тем более, что в действительной обстановке они окажутся безусловно выше.

Скорость ветра является основным фактором интенсивности переноса снега. Все исследователи, занимающиеся этим вопросом, единодушны в том, что между интенсивностью переноса снега и скоростью ветра существует безусловная зависимость. Однако следует заметить, что в определении количественного значения этой зависимости единодушия пет.

Исследователи, определившие эту зависимость для условий европейской части СССР (В. В. Кузнецов (1900 г.), А. X. Хрги-ан (1934 г.), В. Н. Аккуратов (1951 г.), считали ее пропорциональной квадрату скорости. Исследователи, определившие эту зависимость для условий европейской и азиатской частей СССР (Б. В. Иванов (1951 г.), Д. М. Мельник (1952 г.), А. К. Дюпин (1952 г.), считали пропорциональной кубу скорости. А. А. Комаров (1954 г.), определивший эту зависимость для районов Сибири, считал ее пропорциональной степени в три с половиной. В. М. Котляков (1961 г.) для различных видов метелей и твердости поверхности снежного покрова эту зависимость установил в степенях от 2,2 до 5,1.

По данным В. М. Котлякова (1961 г.), В. Фуксом установлено, что интенсивность переноса снега пропорциональна четвертой степени скорости ветра, а Г. Лильеквистом — пропорциональна пятой степени скорости ветра.



5. 5. Снежный баланс различных участков местности

За зимний период на каждую единицу площади выпадает определенное количество твердых осадков Х„. Кроме того, на каждой единице площади появляется добавочное количество осадков Xh, образующихся вследствие конденсации водяного пара па холодной снеговой поверхности. Это добавочное ко личество осадков представляет собой иней и изморозь, оседающие из приземного слоя воздуха па снеговой покров, а также на ветви деревьев. И, наконец, па данную единицу площади может быть принесен снег с соседних участков Хп.

Однако все эти осадки никогда не остаются полностью на месте. Прежде всего некоторая часть их Хд во время выпадения задерживается на ветвях деревьев. Затем некоторая часть Z испаряется (испарение с поверхности снежного покрова, находящегося в статическом неподвижном состоянии). Испарение это имеет место и при отрицательных температурах и довольно значительное. По данным Е. Д. Сабо (1956 г.), в условиях Сарнипского района Волгоградской области в течение зимы 1951—1952 гг. испарилось 49% от максимальных запасов воды в снеге, а в течение зимы 1952—1953 гг.—50%. Испарение снега имеет место даже при температурах —20°С и ниже.

При наличии зимних дождей и сильных оттепелей часть осадков W стекает в виде воды в пониженные места или впитывается в почву. На открытых участках местности под воздействием ветра часть осадков У будет снесена с дайной площади и на месте останется только часть осадков Х0.

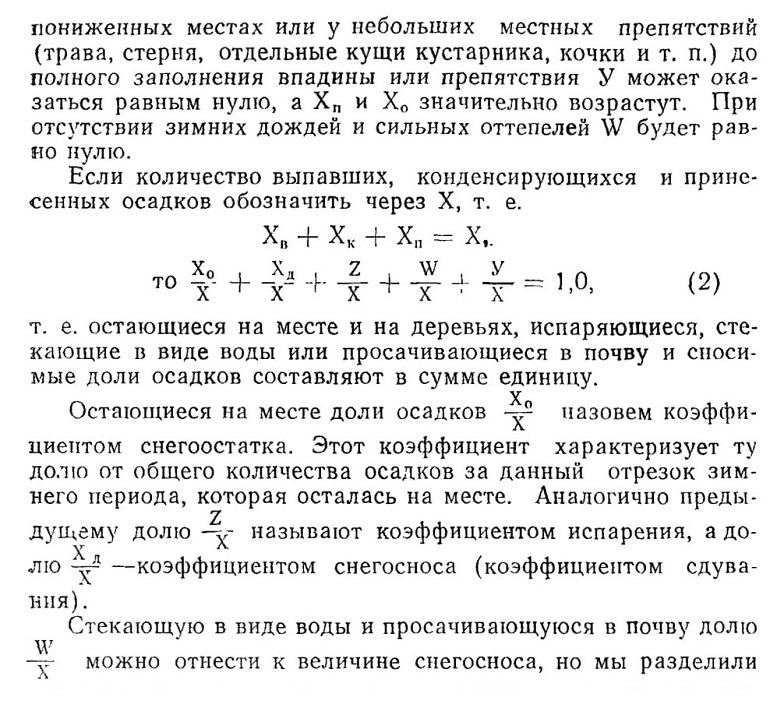

Отсюда уравнение снежного баланса различных участков местности будет следующим:

будет снесен ветром. Такое явление часто имеет место на небольших возвышениях и даже на ровном месте. Наоборот, в

эти доли сносимых осадков только потому, что нас интересуют осадки, идущие на образование снегозаносов, а в этом деле участвуют только осадки в твердом виде, сносимые и переносимые в виде снега, а не в виде воды, образовавшейся от таяния снега.



5. 6. Условия и принципы сноса и переноса снега

Снос снега происходит не со всякой поверхности: его не бывает в достаточно густом лесу или высоком, густом кустарнике, при температуре 0° и выше и при наличии достаточно мощной ледяной корки на поверхности снежного покрова.

Перенос снега происходит небесконечно. Этот перенос прерывается различными препятствиями, имеющимися на пути переноса и задерживающими переносимый снег. Такие препятствия, как показали наблюдения, следует подразделять на две основные группы: граничные и местные.

К числу граничных препятствий относятся такие, которые в течение всего зимнего периода задерживают приносимый к пнм снег и не пропускают его дальше. К числу местных — такие, которые задерживают приносимый к ним снег только временно, до полной заработки самого препятствия, после чего переносимый снег свободно обтекает эти препятствия и уносится дальше.

Естественными граничными препятствиями являются: полоса леса или кустарника достаточной ширины, овраги или балки достаточной ширины и глубины, местные возвышенности в виде гряд или цепи холмов достаточной высоты и обрывистости, русла рек и озера достаточной ширины и с достаточно высокими берегами, населенные пункты с достаточной плотностью застройки и т. п.

Естественными местными препятствиями являются: oi цельные деревья или кустарники или небольшие кущи из них; небольшие местные понижения местности, канавы, рвы, траншеи; небольшие местные возвышения, кочки, холмики, валики; небольшие речки и ручьи с малой шириной русла и с низкими берегами; стерня, пашня, озимые и оставшаяся неубранной трава; отдельные постройки и т. п.

Граничные и местные препятствия могут быть созданы и искусственно. Граничные препятствия являются границами переноса снега, местные — только лишь снижают объем переносимого снега. Поэтому участок местности между двумя 1раничпыми препятствиями будем называть «участком снс-гопереноса», а расстояние от одного граничного препятствия до другого, считая по направлению господствующих ветров, — «длиной полосы спегопереноса». Длина этой полосы, в зависимости от района проложения дороги и расстояния от дороги до естественных граничных препятствий, может быть и в несколько десятков метров, и в несколько десятков километров (степи, полупустыни и пустыни Кустаиайской, Целиноградской, Павлодарской, Актюбииской, Гурьевской и др. областей) .

Следовательно, к дороге может быть принесен снег только с этой полосы. В уравнении снежного баланса эта величина обозначена индексом У. Поэтому, если рассматривать открытый и ровный участок местности, то, казалось бы, что снесенная с некоторой площади часть твердых осадков У должна затем подвергаться переносу и в результате этого достичь некоторого рубежа, например, дороги. Таким образом, весь снесенный снег при отсутствии на пути его движения препятствий должен переноситься без изменения объема независимо от

расстояния переноса. Заметим, что до недавнего прошлого многие исследователи так именно и представляли себе явление сноса и переноса снега.

Однако действительность показывает, что эго не так. К дороге всегда приносится снега меньше, чем его снесло со всего прилегающего к пей участка местности. И это правильно даже в том случае, если местность перед дорогой безусловно ровная (например, большое озеро) и па пути переноса нет никаких препятствий.

Конечно, исходной величиной для определения объема снега, приносимого к дороге (объема снегоприпоса), должна быть та часть твердых осадков У, которая сносится с каждой площади. Но к дороге эта часть осадков никогда полностью не приносится.

Прежде всего часть осадков yi во время переноса вообще теряется за счет интенсивного испарения (возгонки), а также измельчения и превращения в «алмазную пыль», как установлено А. К- Дюпиным (1958 г.), которая переносится па сравнительно большой высоте и па большие расстояния, не попадая к дороге.

Другая часть уг откладывается при переносе даже па ровном месте. Третья часть v3 идет на заполнение местных углублений и откладывается у местных, возвышающихся препятствий, к которым относятся трава, стерня, небольшие взбугрения, кочки и т. и. Достигает дороги только

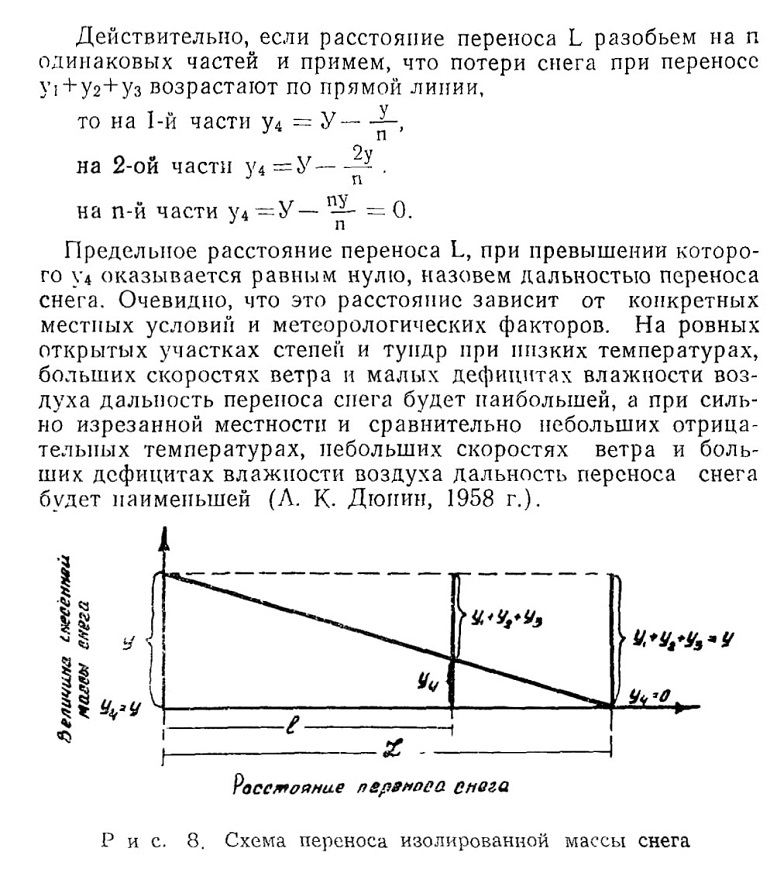

В реальной обстановке переноса изолированной массы снега никогда не бывает — в действительной обстановке снос снега происходит с полосы большой длины, представляющей собой большое множество расположенных друг за другом единиц площадей. В этом случае потеря снега с одной единицы площади будет непрерывно пополняться за счет сноса с Другой, причем это пополнение до достижения предельного расстояния L (дальности переноса) будет превышать потери, а v4 непрерывно возрастать (рис. 9).

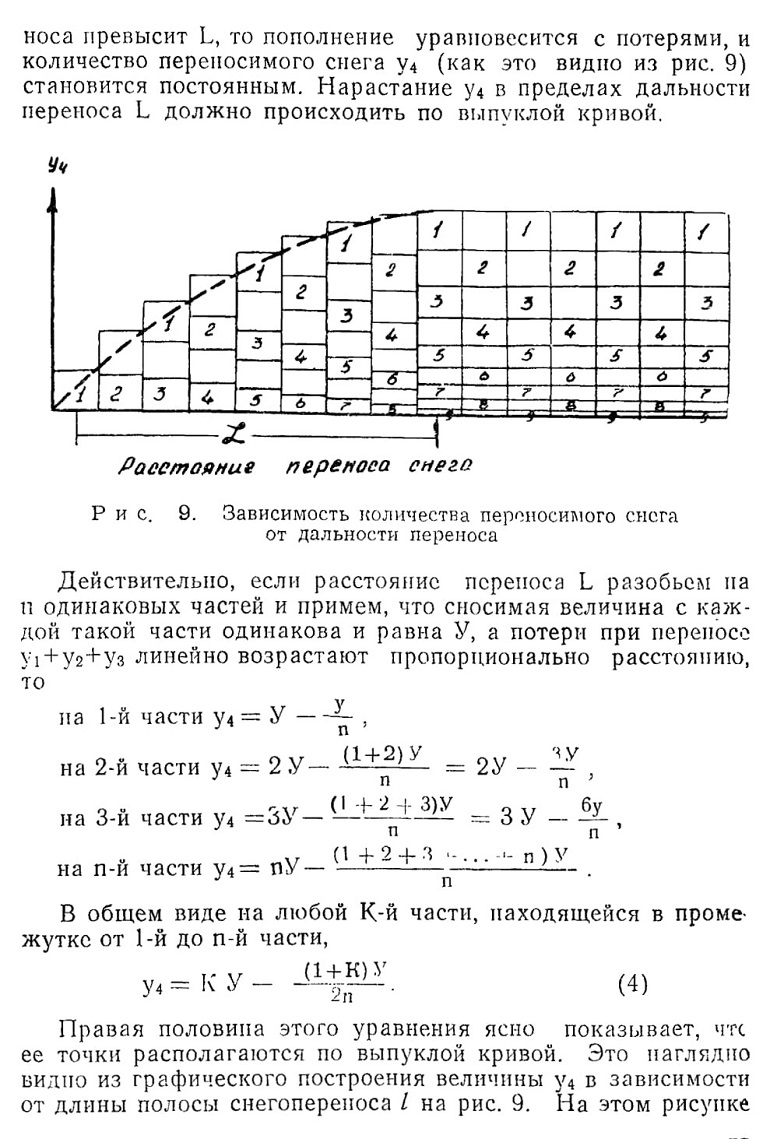

Когда же расстояние пере-

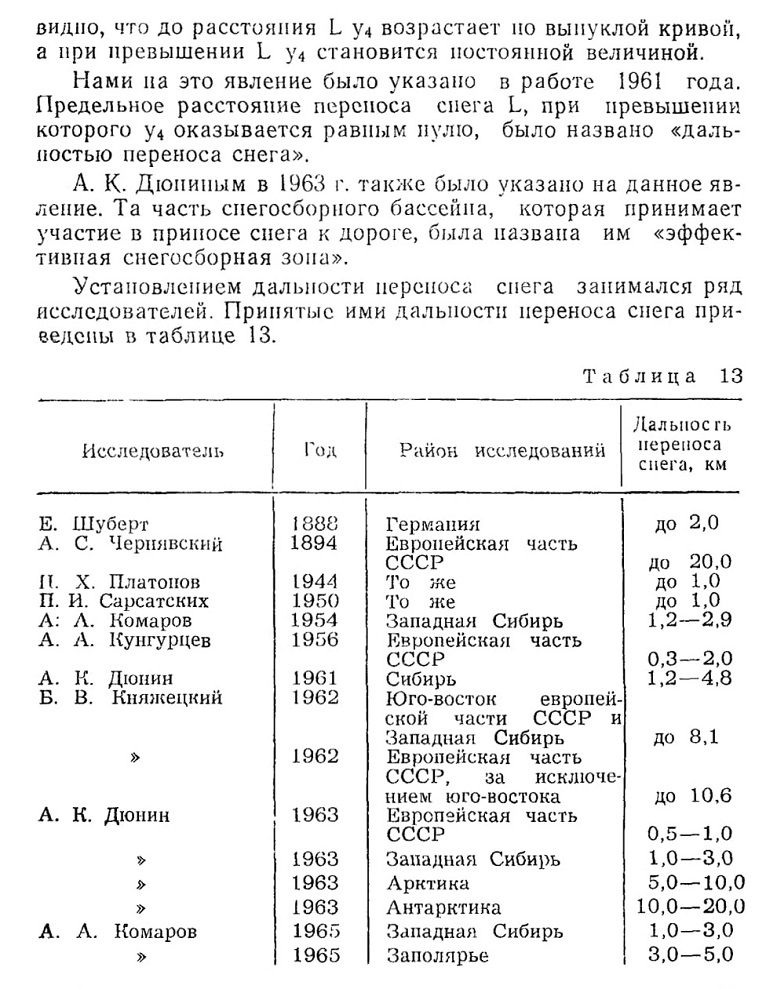

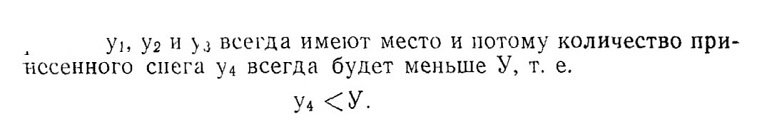

Из предыдущего вытекает еще одно важное положение. Во время снегоперепоса с любой площади, при любых условиях, весь снесенный с нее снег У никогда не может быть полностью принесен к какому-либо участку дороги. Потери снега при переносе

Теперь еще об одном важном факторе — насыщенности ветроснегового потока.

Интенсивность снегоперепоса (твердый расход ветроснеговою потока), как указано выше, зависит от того участка полосы снегоперепоса, по которому происходит перенос снега. Однако это хотя и немаловажный, но все же далеко не существенный фактор, влияющий па интенсивность снегоперено-са. На последнюю также оказывают влияние наличие снега, его плотность, температура снега, температура воздуха, наличие твердой настовой корки, шероховатости поверхности снежного покрова, скорости ветра, изменчивости в его скоростях и направлениях, наличие местных препятствий, степени загрязнения снега и ряда других.

Все эти факторы вместе и в отдельности могут привести, чаще всего и приводят к тому, что при определенной скорости ветра, при которой возможен снос и перенос снега, последний может иметь величину или равную единице от возможной интенсивности снегоперепоса, быть меньше ее или даже быть равной нулю.

Во многих равнинных районах Казахстана, Алтайского края, юго-востока европейской части СССР можно видеть голые от снега поля не только в начале зимы, но даже и в более позднее время. Конечно, с такого участка не может быть сноса, а отсюда и переноса снега.

Или взять такие районы, как Бурятская АССР, Читинская область, Дальний Восток, Зайсанская равнина Восточно-Казахстанской области и ряд других, где выпадает малое количество снега. Конечно, в этих районах интенсивность спегопереноса очень часто может быть много меньше единицы и даже может быть равной нулю.

Все это говорит о том, что интенсивность спегопереноса весьма изменчива даже при некоторой определенной скорости ветра, и не учитывать этого фактора при определении объема снегоприноса нельзя.

Условия, определяющие ту или иную интенсивность спегопереноса на одном и том же участке спегопереноса, всегда бывают различными. Это различие приводит к тому, что интенсивность спегопереноса в одно и то же время и при одинаковой скорости ветра будет различной даже на двух параллельных полосах спегопереноса, отстоящих одна от другой бук-вально на несколько метров. Причем, различие это будет иметь место как в горизонтальной, так и в вертикальной плоскостях.

Следует отметить, что в вертикальной плоскости различие в интенсивности снегоперепоса всегда имеет место даже при всех одинаковых условиях снегопереноса и на одной и той же полосе снегопереноса. В нижних слоях ветроснегового потока эта интенсивность всегда больше, чем в более верхних.

Следует отметить также, что при отсутствии снегопада перенос снега происходит на сравнительно небольшой высоте от земли, измеряемой несколькими метрами. Чаще всего эта высота принимается для расчетов за 2 м, хотя, конечно, перенос снега имеет место и па значительно большей высоте, а именно до 5 м



5. 7. Отложения переносимого снега

Выше установлено, что единственным фактором, вызывающим отрыв и затем перенос снега, является ветровой поток и что чем больше скорость ветра, тем большая масса снега отрывается и переносится. Отсюда вытекает, что при снижении скорости ветра уменьшается и отрыв и, что более важно, переносимая масса снега.

Опытами установлено, что насыщение ветрового потока снегом при увеличении скорости ветра происходит не мгновенно, а на протяжении некоторого интервала времени. Выпадение же переносимого снега из ветроснегового потока при уменьшении скоростей ветра происходит почти мгновенно. При этом масса переносимого снега уменьшается пропорционально.

n — показатель степени, по данным различных исследователей для разных условий, колеблется в пределах от 2 до 5 (см. выше).

Таким образом, даже небольшое снижение скорости ветроснегового потока приводит к значительному выпадению снега из этого потока и его отложению.

Уменьшение скорости ветроснегового потока происходит как в связи с порывистостью, быстрыми изменениями скорости и направления ветра на ровном месте, так и в связи со встре-чей преград и углублений, вызывающих снижение скоростей ветроснегового потока.

Отложения переносимого снега на ровной поверхности. Наблюдения при помощи приборов, регистрирующих мгновенные значения скорости и направления ветра, показывают, что в большинстве случаев они не остаются постоянными, а непрерывно изменяются в тех или иных пределах. Этими наблюдениями установлено, что изменения скорости ветра па различных высотах от земли происходят неодинаково. Над самой поверхностью земли (на высоте до 2-х метров) изменения скорости ветра происходят беспрерывно и в довольно больших пределах. В течение одной секунды скорость ветра меняется в ту или другую сторону па 5—6 м/сек. Наибольшие изменения скорости ветра записаны на высоте 190 м от земной поверхности, где за одну секунду они достигают 10 м/сек. Более плавные изменения скорости ветра были записаны на высоте 250 м от поверхности земли.

Резкие изменения скоростей ветра происходят не только в больших толщах воздуха, по и в значительно меньших. Так, например, в слое высотой от поверхности земли 1,5 м скорость ветра в верхней части слоя может быть в одну и ту же секунду больше приземной на 1—3 м/сек. Подобные изменения скорости ветра на полосах малой ширины (в 3—5 м) происходят и в горизонтальном направлении.

Эти явления, как известно, называются порывистостью ветра, которая достигает наибольшей силы всегда у самой земной поверхности и с высотой чаще всего уменьшается.

Порывистость изменения скорости и направления ветра создает порывистость в движении ветроснегового потока и вызывает обратные течения и завихрения этого потока. Такая изменчивость в движении ветроснегового потока приводит к моментам, когда скорость, особенно в нижнем слое, падает до величины, недостаточной для дальнейшего передвижения частиц снега, и они останавливаются. Осевшая же при переносе частица снега может быть приведена в движение только при значительно более сильном ветре.

Отложения переносимого снега на ровной открытой поверхности большой площади происходят ровным, увеличивающимся по толщине слоем.

Отложения переносимого снега на ровной поверхности оказывают значительно большее влияние на плотность снега, чем непосредственное воздействие ветра. Образование на поверхности снежного покрова, в результате прошедшей метели или

поземки, очень плотной корки (часто мощностью до 10 см и более), носящей название «ветровой наст» или «ветровая доска», происходит, в основном, не за счет уплотняющего воздействия ветра, а за счет измельчения и отложения переносимого снега. Образованию этой корки помогает и непосредственное воздействие ветра на поверхность снежного покрова, но в меньшей степени, чем непосредственное отложение переносимого снега.

Отложения переносимого снега в выемках. Проходя поперек выемки, ветровой поток не испытывает никакого сжатия, и его скорость при проходе через выемку не может быть больше скорости на подходе к ней.

С другой стороны, ветровой поток, проходя через выемку, увлекает за собой, благодаря внутреннему трению и вязкости, находящиеся в выемке массы воздуха. В связи с этим воздух из выемки в известной степени выдувается, воздушная среда расширяется и скорости ее несколько падают.

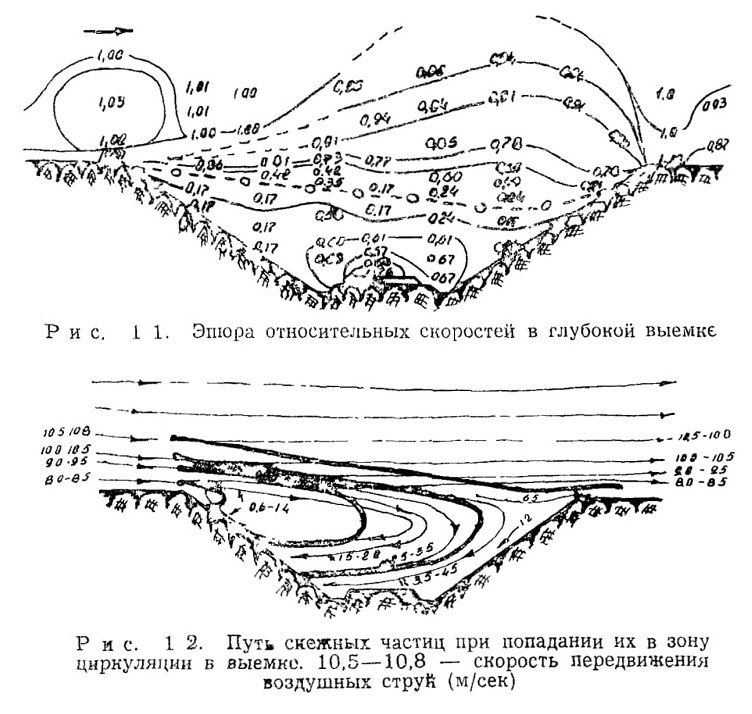

На рис. 10 и 11 приведены данные опытов, проведенных над моделями глубоких выемок в аэродинамической трубе И. В. Смирновым (1926 г.) и Б. В. Ивановым (1954 г.). Рисунки эти показывают, что при проходе ветрового потока через выемку в ней образуется зона циркуляции. Линией, соединяющей бровки выемки (на рис. 11 обозначена 0), эта зона делится как бы на две части: верхнюю и нижнюю. В верхней части движение ветрового потока в ту же сторону, что и в поле, однако скорости над линией раздела меньше, чем полевые.

В нижней части движение ветрового потока в обратную сторону по отношению к полю; скорости также уменьшаются и к центру зоны, и к подветренному откосу. В связи с этим снежинки, попавшие в данную зону циркуляции, иод действием силы тяжести будут падать, причем движение при падении в
верхней части зоны будет происходить в ту же сторону, что м движение ветрового потока в поле, а в нижней — в обратную сторону. Таким образом, если снежинка пересечет линию, соединяющую бровки выемки, то она уже никак не может быть вынесена из выемки, а должна в ней отложиться. Примерный путь снежных частиц при попадании их в зону циркуляции в пределах выемки показан на рис. 12.

Снег при попадании в выемку с полуторными откосами, как показывает рис. 14, вначале откладывается на подветренном откосе, затем отложения продвигаются к наветреннему откосу и при достаточном объеме приносимого снега могут заполнить всю выемку.

Зона циркуляции в выемках с полуторными откосами происходит в результате срыва струи воздуха на подветренной бровке выемки. Но если выемку сделать обтекаемой, например, с весьма пологими откосами, то срыва струи не будет, и ветровой поток будет плавно обтекать выемку. Рис. 15 показывает, что такое плавное обтекание будет происходить только при уклоне откосов выемки не менее 1 : 6. Однако рис. 15 показывает также, что какова бы ни была выемка, раскрытая или нераскрытая, общая схема прохода ветрового потока поперек любой выемки остается неизменной — проходя через выемку с любой пологостью откосов, ветровой ноток не испытывает никакого сжатия. Наоборот, проходя через выемку, ветровой поток расширяется и отсюда, как следствие, его скорость снижается и снижается до 0,7 от полевой. А такое снижение, как показали наблюдения, приводит к тому, что при полевой скорости ветра в 7 м/сек над проезжей частью в выемке откладывается примерно 62% от общей массы переносимого снега, при скорости ветра в 10 м/сек — 55% и при скорости ветра 15 м/сек — 50%.
Отложения снега в такой выемке, как это показывает рис. 16, происходят широким слоем, но вначале ближе к подветреннему откосу, а затем при достаточном объеме могут заполнить всю выемку.

Отложения переносимого снега у сплошных возвышающихся препятствий. Лабораторные исследования движения ветрового потока у моделей сплошного вертикального забора (А. И. Морошкин, 1934 г.) показали, что движущийся поток воздуха, приближаясь к препятствию, постепенно изменяет направление своих струй — они перестают быть горизонтальными, отклоняются вверх и обтекают препятствие (см. рис. 17). Скорости ветрового потока в верхних слоях увеличиваются, а в нижних — уменьшаются, и у самой поверхности земли, недалеко от препятствия, становятся равными нулю (см. рис. 18).

содержание      ..      1       2         ..

///////////////////////////////////////
