• Атрибуты со статусом ”Mandatory” требуют

Пакет программ Leica Geo Office Tools (LGO-

подтверждения внесенных в них изменений.

Tools)

• Атрибуты, имеющие статус ”Normal”, можно

Списки кодов можно легко создать на

редактировать без каких-либо ограничений.

компьютере и передать в инструмент,

используя поставляемый пакет подпрограмм

Предупреждения и сообщения системы

"LGO-Tools".

Индикация

Смысл

Атрибут с фиксированным

Attrib. cannot be

статусом не может быть

changed !

изменен.

В памяти нет ни одного

списка кодов. Автоматически

No codelist available !

происходит переход в режим

ввода с клавиатуры кодов и

атрибутов объектов.

Отсутствует код. Введите

Entry required !

его.

! Вводимые с клавиатуры кодовые блоки

не будут скопированы в список кодов.

Программы

97

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Если инструмент установлен недостаточно

99.5 - 99.995 град (100.5 - 100.005 град) будет

неустойчиво (например, на вибрирующем

подаваться длинный сигнал.

основании, на палубе судна, и т.п.), то

компенсатор следует отключить.

Это не позволит компенсатору выйти за

пределы его рабочей области и прерывать

процесс измерений сообщениями о сбоях.

! Настройки компенсатора не изменяются

даже после выключения инструмента.

Сектор Beep

Выкл.

Секторный акустический сигнал

отключен

Вкл.

Звуковой сигнал будет подаваться

при отсчетах по горизонтальному

кругу, кратных прямому углу

(0°,90°,180°,270° или 0,100,200,300

град)

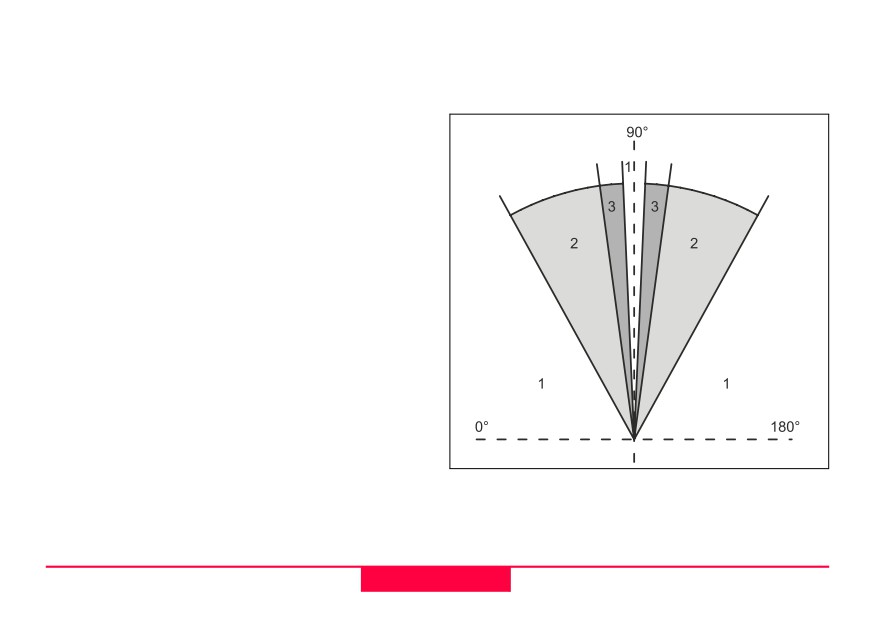

Примеры подачи секторного сигнала:

При отсчетах по горизонтальному кругу 95.0-

99.5 град (105.0 - 100.5 град) подается короткий

1)

Акустического сигнала нет

звуковой сигнал, в то время как при отсчетах

2)

Прерывистый сигнал

3)

Непрерывный сигнал

Настройки

99

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки EDM

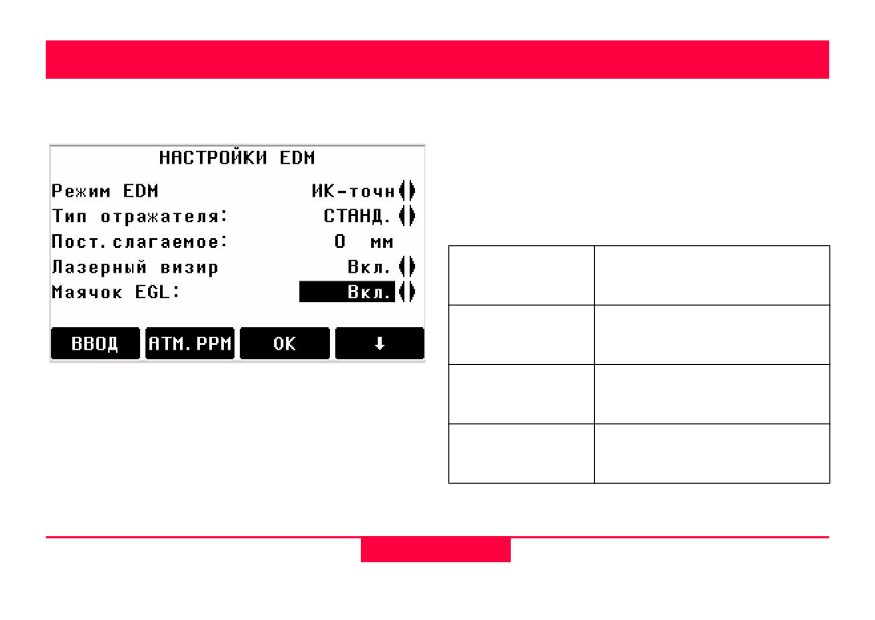

Окно EDM SETTINGS содержит несколько

Режим EDM

разделов для настройки работы дальномера.

В инструментах класса TCR доступны

различные настройки дальномера EDM для

измерений на отражатели (ИК) и для

безотражательных (RL) измерений.

В зависимости от заданного режима измерений

можно выбирать разные типы отражателей.

Режим высокоточных

IR-Fine

измерений на призму

(2 мм + 2 ppm)

Режим быстрых измерений с

IR-Fast

меньшей точностью

(5 мм+ 2 ppm)

Режим слежения, т.е.

IR-Track

непрерывные измерения

(5 мм+2 ppm)

Измерения на отражатель

IR-Tape

типа Retro

(5 мм + 2 ppm)

104

Настройки EDM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Безотражательные измерения

в пределах 80 м точностью

RL-Standard

Отражатель

(< 500 м: 2 мм + 2 ppm)

+23.1

(> 500 м: 4 мм + 2 ppm)

360° GRZ4

Режим слежения, т.е.

непрерывные измерения

RL-Track

расстояний

(5 мм + 3 ppm)

360° Мини-

дальностей на отражатель

призма

+30.0

RL-Prism

GRZ101

Мини-

(RL-EDM) следует иметь в виду, что расстояния

призма

+17.5

будут определяться до всех объектов,

GMP101/

попадающих в пучок лазера (ветки деревьев,

102

автомобили, и т.п.).

JPMINI

+34.4

Мини-призма

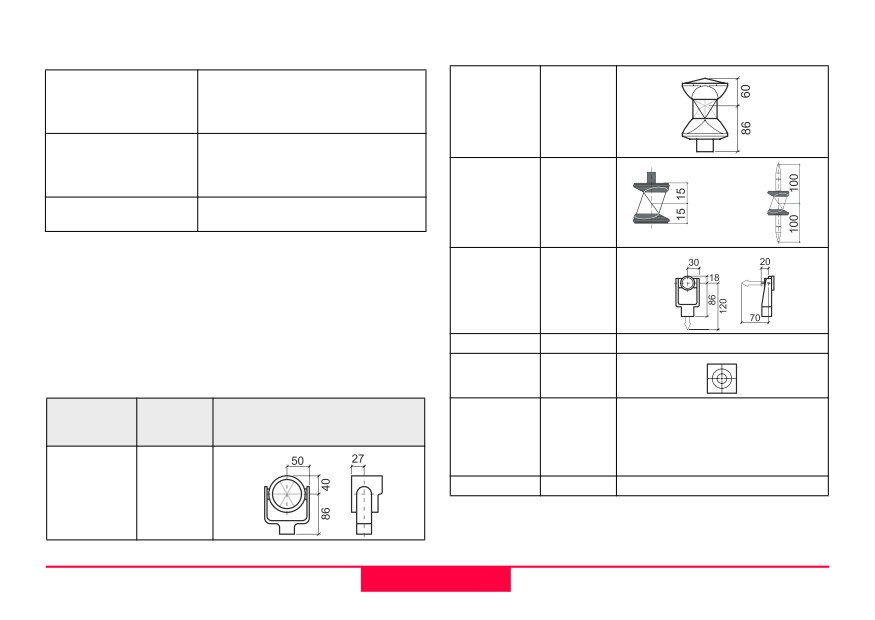

Тип отражателя

Катафот

+34.4

Выбор типа отражателя.

Leica

Пост.

Постоянное слагаемое

Prisms

слагаемое

устанавливается в меню

[мм]

USER

--

Prismconst: mm + 34.4.

Например, для mm = 14 нужно

Станд.

задать = -14 + 34.4 = 20.4

призма

RL

+34.4

Без отражателя

0.0

(круглая)

GPH1+GPR1

Настройки EDM

105

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пост.слагаемое

Для задания постоянного слагаемого выберите

эту функцию в окне EDM SETTINGS.

Введите нужное значение в миллиметрах.

Допустимые значения: от -999.9 до +999.9 мм

Лазерный визир

Выкл.: Отключение лазерного визира.

Вкл. Включение лазерного визира.

Маячок EGL

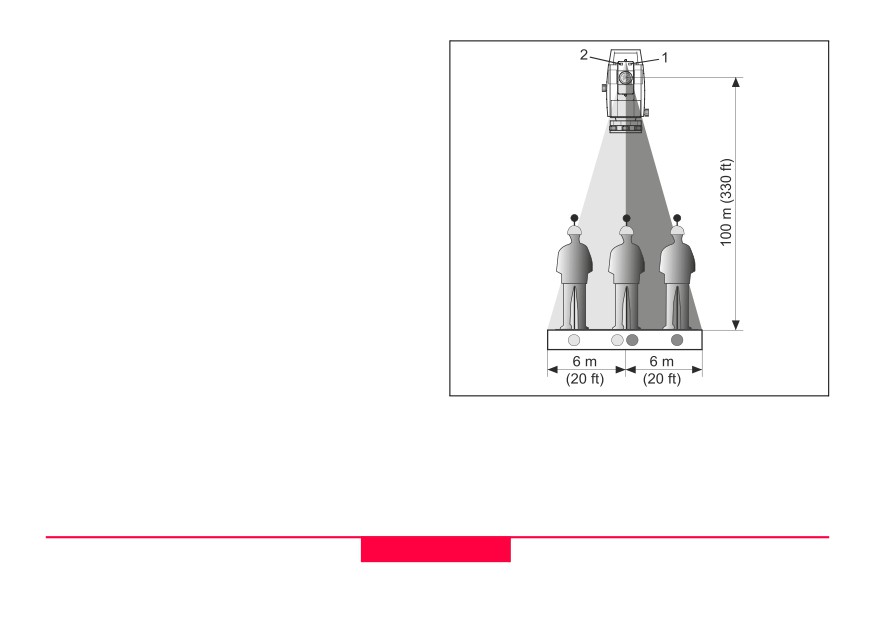

С помощью маячка EGL можно указывать

реечнику текущее направление визирной оси.

Этот маячок виден в пределах 150 метров от

инструмента. Данная возможность очень

полезна при выносе проекта в натуру.

1) Мигающий красный светодиод

2) Мигающий желтый светодиод

Рабочий диапазон:5 - 150 м (15 -500 футов)

Диаметр пучка:

12 м (40 футов) на 100 м (330

футов) от инструмента

106

Настройки EDM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

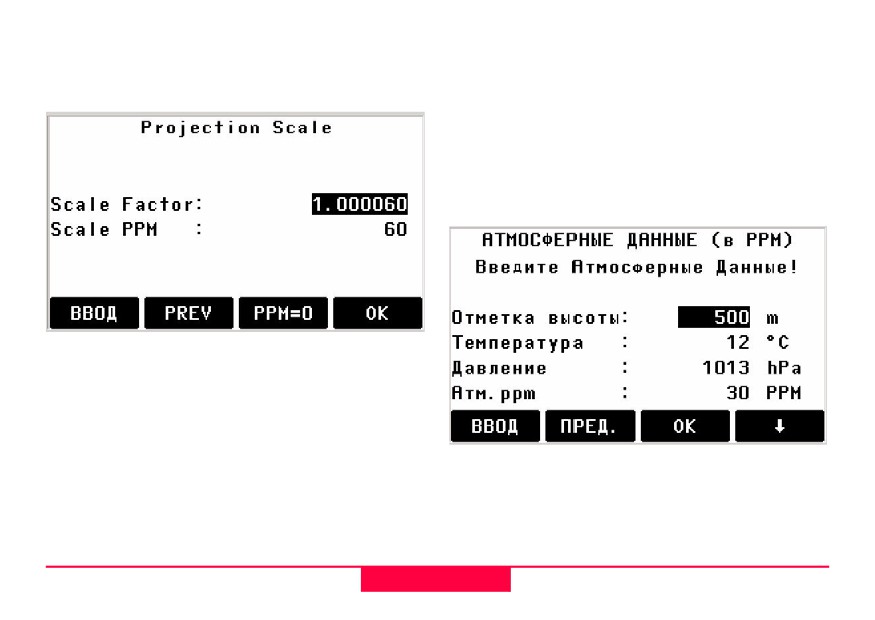

[SCALE]

[Атм. ppm]

Масштаб проекции.

Ввод параметров модели атмосферы.

Метеорологические параметры (в ppm - мм на

км):

Метеоусловия вдоль линии визирования

непосредственно влияют на точность

определения расстояний.

Масштабный коэффициент:

Вводит масштаб проекции. Посредством

введения индивидуального параметра

масштабирования (PPM) осуществляется

коррекция измеренных величин и координат.

[PPM=0]

Задание параметров по

Для учета этого влияния результаты измерений

умолчанию.

корректируются поправками за метеоусловия:

[PPM]

Ввод пользовательских значений ppm.

Настройки EDM

107

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

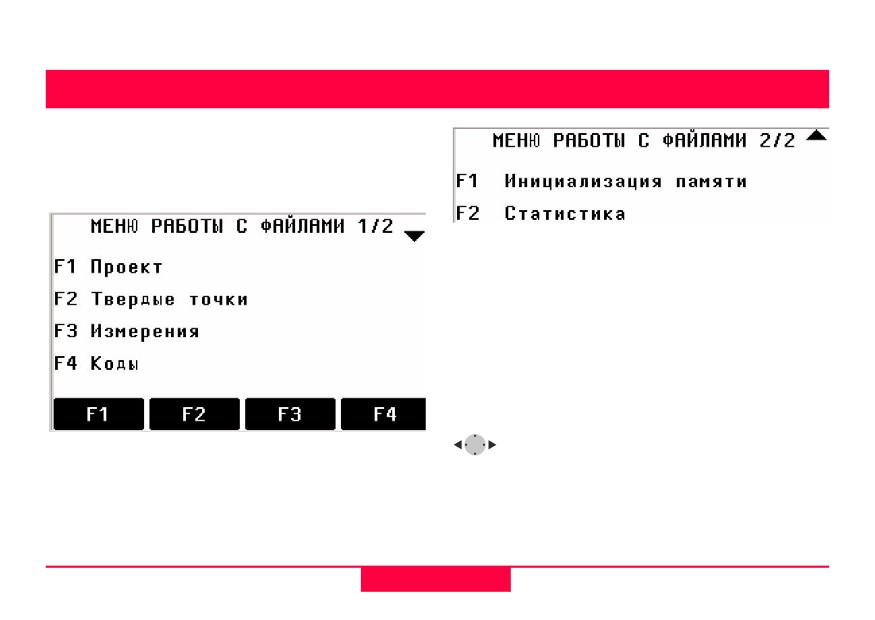

Менеджер файлов

Из окна File Manager можно получить доступ ко

всем функциям, связанным с вводом,

редактированием и контролем результатов

полевых измерений.

Job

Файлы проектов (Job) содержат данные

различных типов, например о твердых точках,

выполненных измерениях, коды объектов и т.п.

Для задания проекта необходимо указать его

идентификатор и имя пользователя.

Система сама пропишет дату и время создания

проекта.

Поиск проекта:

Просмотр списка проектов.

[УДАЛИТЬ] Удаление выделенного проекта.

[OK]

Выбор проекта.

[НОВОЕ]

Открытие нового проекта.

Менеджер файлов

109

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Тв.пункты

Для твердых точек обязательно должен

иметься идентификатор (ptID) и координаты E,

N или H.

[УДАЛИТЬ] Удаление выбранной твердой

точки.

[ПОИСК]

Запуск поиска точки. Для этого

нужно указать ее идентифи-

катор или задать шаблон поиска

с использованием *.

[НОВОЕ]

Ввод идентификатора и

координат твердой точки.

Измерения

[SAVE]

Запись.

Результаты измерений, записанные в памяти

[VIEW]

Открытие окна поиска.

инструмента, доступны для поиска, вывода на

дисплей и удаления.

[АТР.]

Ввод атрибутов.

[ПОИСК]

Открытие окна поиска точки.

[ПРОСМОТР] Вывод на дисплей всех

измерений.

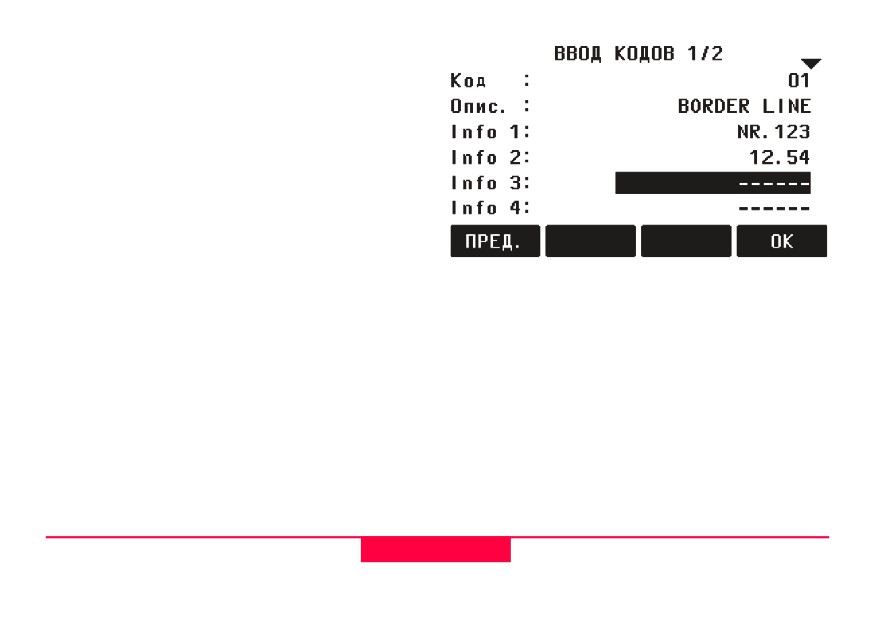

Codes

Для каждого кода можно задать описание и

максимум 8 атрибутов длиной до 16 символов.

110

Менеджер файлов

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

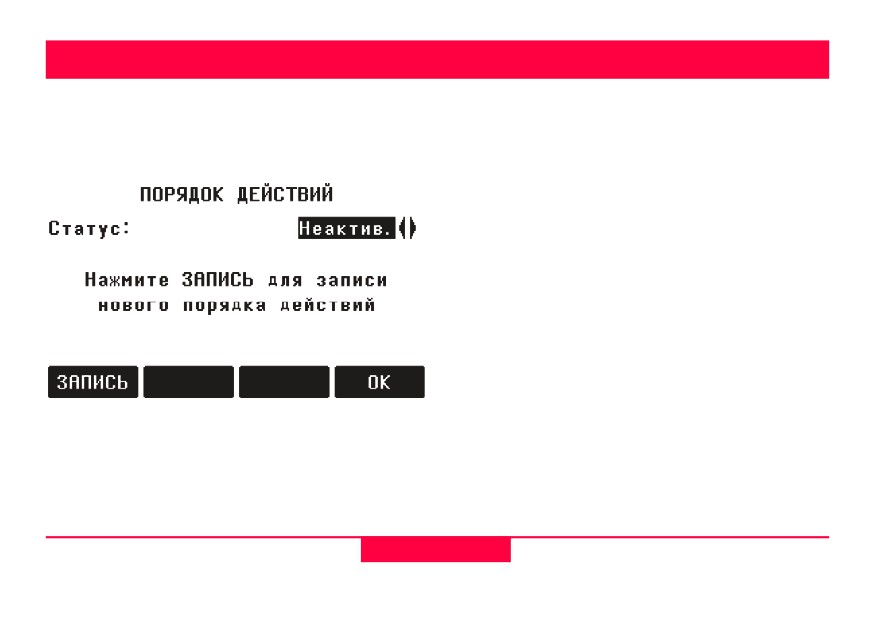

Последовательность действий при пуске

Устанавливает окно, в котором начинает

[ИГРАТЬ] Запускает записанную

работать инструмент при включении. То есть,

последовательность.

при каждом запуске на дисплей может

Действия:

выводиться символ электронного уровня.

После подтверждения диалогового окна

извещения на дисплее появляется окно режима

"Meas & Rec". Сохраняется информация о 16

(максимум) последующих нажатых кнопках. Эта

последовательность заканчивается кнопкой

[ESC]. Если инициировать последовательность

пуска, то при включении инструмента

автоматически сработают кнопки, информация

о которых сохранена.

Последовательность автоматического

!

пуска вызывает точно такой же эффект, как и

нажатие кнопок вручную. Однако таким

способом нельзя прописать некоторые

[OK]

Сохраняет текущие настройки.

настройки инструмента. Так, невозможны будут

[ЗАПИСЬ]

Определяет клавиши, которые при

«Относительные вводы» (Relative entries),

пуске срабатывают автоматически.

например, автоматическая установка «IR-FINE»

при включении инструмента.

112

Последовательность действий при

пуске

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Поверки и юстировки

Определение коллимационной ошибки и

! Поверки обязательно должны

места нуля (зенита)

выполняться перед первым использованием

Эти поверки состоят в определении величин

инструмента, они также должны проводиться

следующих инструментальных погрешностей:

перед высокоточными измерениями, после

• Hz-collimation (коллимационная ошибка)

дальних транспортировок оборудования, а

• V-index (место нуля) с одновременной

также до и после продолжительных периодов

юстировкой электронного уровня

работы и при колебаниях температуры более

Для выполнения этих операций необходимо

10°C (18°F).

выполнить измерения при двух кругах.

До выполнения поверок тщательно

Измерения можно начинать при любом

отнивелируйте инструмент с

положении ВК.

использованием электронного

Система обеспечивает пользователю

уровня. Инструмент должен быть

достаточно прозрачную процедуру выполнения

надежно и устойчиво установлен, защищен от

поверок, что позволяет получать надежные

прямых солнечных лучей для того, чтобы

значения этих погрешностей инструмента.

избежать его нагрева только с одной его

Все инструменты юстируются на заводе перед

стороны.

их отправкой заказчикам, но их юстировки

могут меняться с течением времени и при

изменении температуры.

Поверки и юстировки

113

-------------------------------------------------------------------------------------------------------------------------------------------------------------

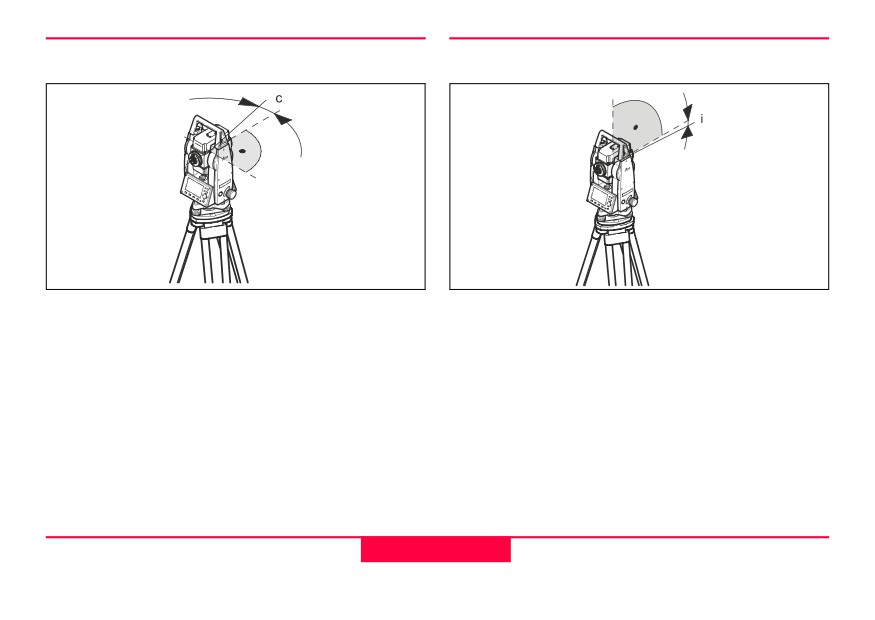

Коллимационная ошибка

Место нуля (зенита)

Коллимационная ошибка (C) - это отклонение от

Отсчет по вертикальному кругу должен быть

прямого угла между осью вращения трубы и

равен 90° (100 град) при горизонтальном

визирной осью.

положении визирной оси. Любое отклонение от

Ее влияние на значение горизонтального угла

этой величины называется местом нуля (i).

увеличивается с ростом угла вертикального.

При выполнении поверки места нуля

При наблюдениях на уровне горизонта эта

электронный уровень юстируется

погрешность равна ошибке визирования.

автоматически.

! Условия и процедуры, необходимые для

определения коллимационной ошибки и места

114

Поверки и юстировки

-------------------------------------------------------------------------------------------------------------------------------------------------------------

нуля, одни и те же, поэтому далее приводится

только одно описание поверок.

Запуск поверки коллимационной

ошибки

Запуск поверки места нуля (зенита)

Индикация величин:

Сводка имеющихся в памяти значений.

Операции:

1. Тщательно отнивелируйте инструмент по

электронному уровню.

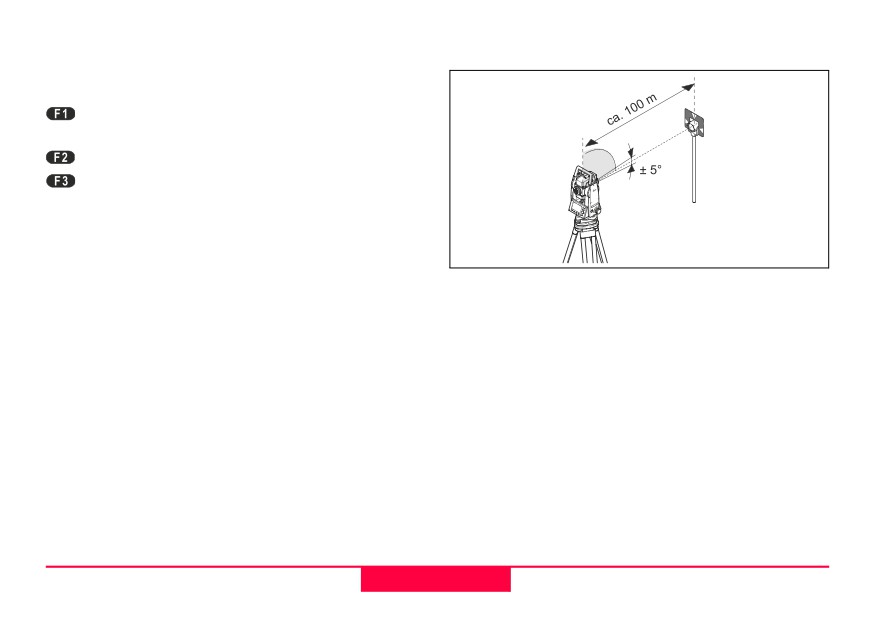

2. Наведите на точку, расположенную

3.

[ALL]: Запустите измерения.

приблизительно в 100 м от инструмента и не

4.

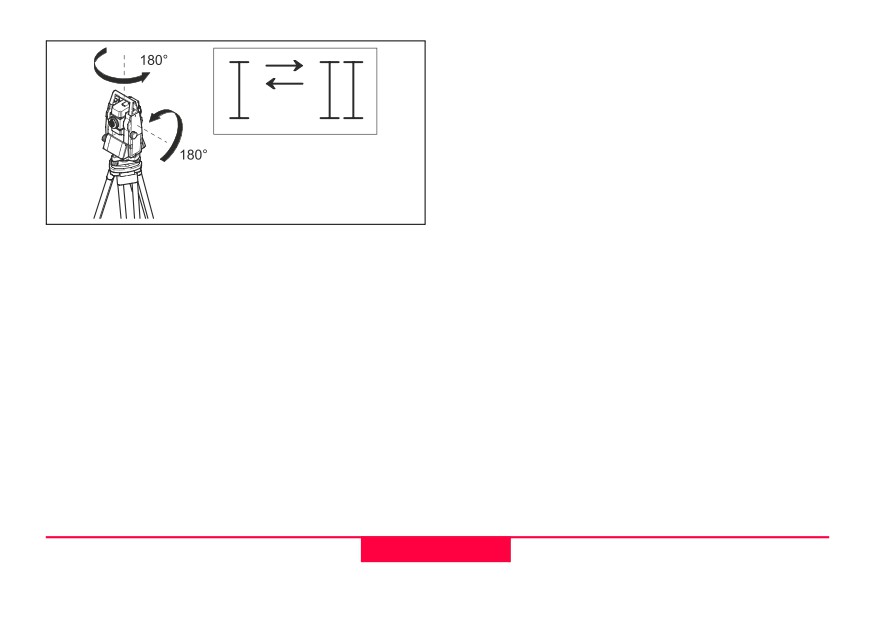

Переведите трубу через зенит и снова

более 5° от горизонтального направления

выполните измерения на точку.

визирной оси.

Для контроля на дисплей выводятся значения

отсчетов по горизонтальному и вертикальному

кругу.

Поверки и юстировки

115

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.

[ALL]: Запуск измерений

6.

На дисплей будет выведено предыдущее и

новое значение коллимационной ошибки.

[OK]

Запись нового значения.

[ESC]

Выход из программы без записи

новых значений.

116

Поверки и юстировки

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Системные предупреждения и сообщения

Сообщение

Смысл

Measures

Наведите на точку с точностью как

V-Angle not suitable for

Не соблюдено допустимое значение угла

минимум 5 град. Эта точка должна

calibration (Check V-angle

наклона, либо труба не переводи-лась

быть примерно на горизонте

or face) !

через зенит между полуприемами.

инструмента. Требуется подтвердить

получение сообщения

Calibration result out of

Результаты поверки дают недопустимое

Повторите измерения. Потребуется

tolerance. Previous values

значение. Будут оставлены прежние

подтвердить получение сообщения

retained !

величины.

Горизонтальный угол при втором поло-

Выполните наведение на точку с

жении трубы отличается более чем на

Hz-Angle out of limit !

точностью как минимум 5 град.

180±5^о от полученного в первом

Подтвердите получение сообщения

полуприеме

Произошла грубая ошибка в измерени-ях.

Например, из-за неустойчивой уста-новки

Measurement Error. Try

Повторите измерения. Требуется

инструмента, либо из-за того, что между

again.

подтвердить получение сообщения.

измерениями при одном и дру-гом круге

прошло слишком много времени.

Поверки и юстировки

117

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Параметры обмена данными (COMM)

Стандартные установки Leica:

Конечная метка

19200 Baud, 8 Databit, No Parity, 1 Stopbit, CR/LF

CRLF

Возврат каретки»; переход на новую

строку

Скорость передачи

Скорость передачи данных: 2400, 4800, 9600,

CR

Возврат каретки»

19200 [бит в секунду]

Стоп-биты

По умолчанию: 1.

Биты данных

7 Передача данных происходит пакетами по 7

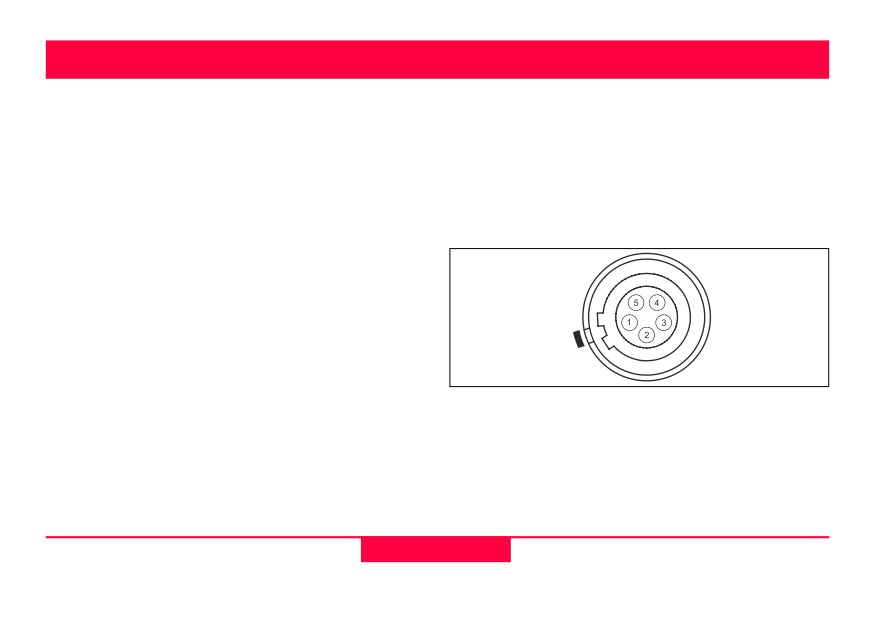

Контакты разъема интерфейсного кабеля:

бит. Это значение устанавливается

автоматически, если четность задана как

"Even" или "Odd".

8 Передача данных происходит пакетами по 8

бит. Устанавливается автоматически, если

четность задана как "None" (Не

проверяется).

1) Внешняя аккумуляторная батарея

Четность

Четность:

Четность

2) Не подключено

3) GND (земля)

Нечетность:

Нечетность

4) Прием данных (TH_RXD)

Нет

Проверка четности не

5) Передача данных (TH_TXD)

производится (если биты данных

TH ... Теодолит

установлены на 8)

118

Параметры обмена данными (COMM)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Обмен данными

Данный вариант позволяет перекачивать

58..16+00000344

81..00+00003342

данные в полевой компьютер, но при этом не

82..00-00005736

83..00+00000091

выполняется контроль передачи данных.

87..10+00001700

Проект: Выбор проекта, данные которого

должны быть считаны в компьютер.

! Если скорость передачи данных на

компьютер окажется недостаточной, возможна

Дата:

Выбор сегмента данных перекачки

потеря данных. При таком способе нет

(измерения, твердые точки и т.п.)

информации о ходе процесса.

Формат: Задание выходного формата для

Идентификаторы формата GSI

экспортирования в Survey Office.

11

PtID (идентификатор)

Можно выбрать формат Leica-GSI,

21

Отсчет по ГК

либо задать собственный формат,

22

Вертикальный угол

прописанный с помощью функции

25

Ориентировка

"Format Manager".

31

Наклонное расстояние

32

Горизонтальное проложение

[SEND]

Запуск процесса передачи данных.

33

Превышение

Пример:

41-49

Коды и атрибуты

При выборе опции "MEASUREMENTS" на

51

ppm [в мм на км]

дисплее может появляться такая, например,

58

Постоянное слагаемое отражателя

информация:

81-83

Координаты (E, N, H) точки наблюдения

84-86

Координаты (E, N, H) точки стояния

11

+00000D19

21.022+16641826

87

Высота отражателя

22.022+09635023

31..00+00006649

88

Высота инструмента

Обмен данными

119

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Уход и хранение

Полевые условия

Транспортировка

При перевозке или пересылке оборудования

необходимо использовать оригинальную

упаковку фирмы Leica Geosystems

(транспортный ящик и почтовый короб).

! После длительного периода хранения

или транспортировки инструмента обязательно

проводите поверки и юстировки, описанные в

данном Руководстве, до начала работ.

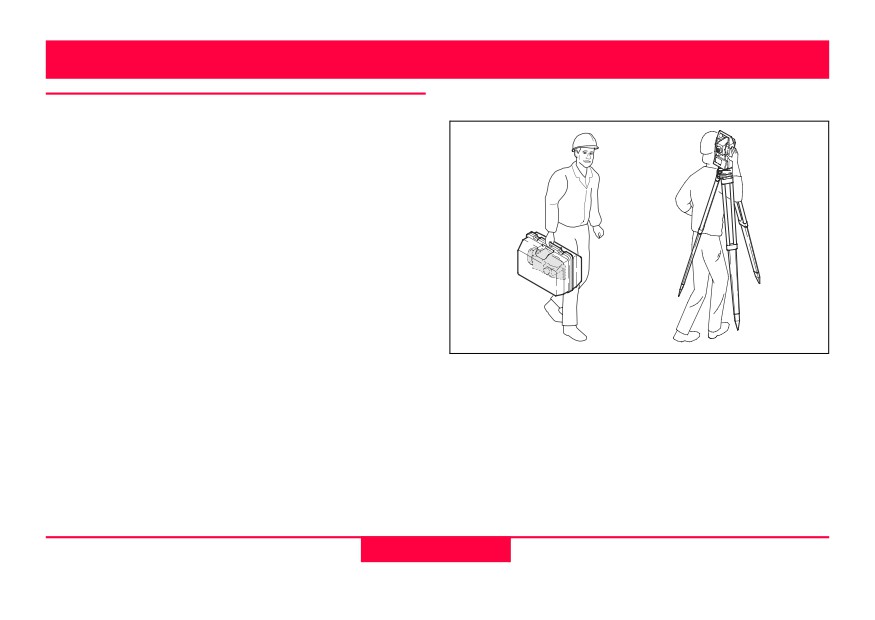

При переноске инструмента в поле всегда

следите за тем, чтобы:

• Тахеометр переносился в своем контейнере

• Он переносился в вертикальном положении

на штативе, ножки которого должны быть

разведены для переноски на плече.

122

Уход и хранение

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Перевозка в автомобиле

Хранение

Не перевозите инструмент в машине, не

закрепив его должным образом.

Инструмент может быть поврежден тряской и

ударами. Перевозить его нужно в контейнере и

с должной фиксацией.

Пересылка

При транспортировке оборудования по

железной дороге, воздушным или морским

путем, обязательно используйте фирменную

упаковку Leica Geosystems

(транспортировочный ящик или почтовый

короб), либо иную подходящую упаковку,

защищающую инструмент от ударов и вибрации.

! При хранении оборудования, особенно

летом и в машине, не забывайте о допустимых

температурных пределах.

При хранении инструмента в помещении

используйте его контейнер. По возможности

храните его в безопасном месте.

Уход и хранение

123

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Аккумуляторные батареи

•

Обратитесь к разделу «Технические

характеристики» для получения

информации о диапазоне температур

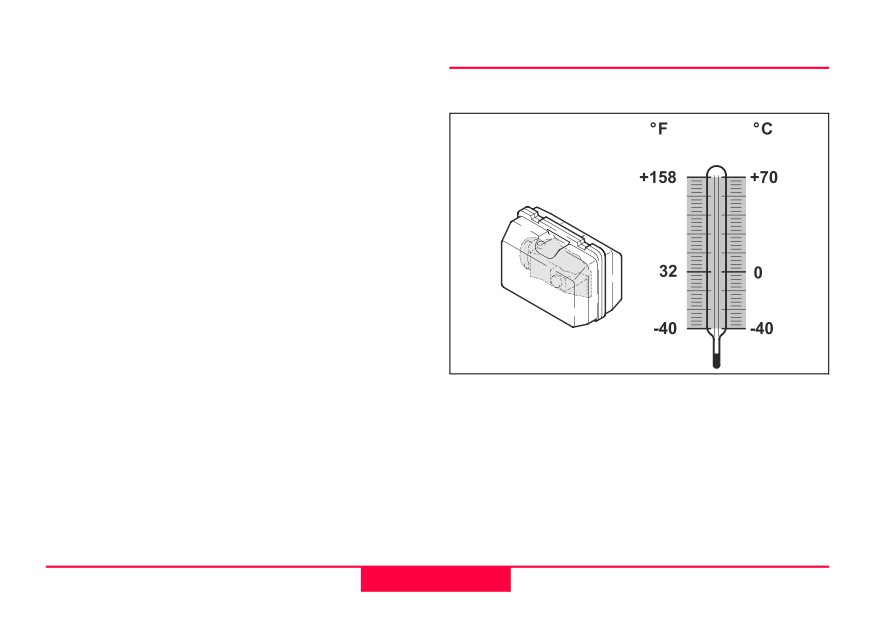

хранения.

•

Рекомендуется хранить батареи при

температуре от 0° до +20°C (от 32°F до

+68°F) в сухом месте для сведения к

минимуму их саморазрядки.

•

Возможно хранение аккумуляторных

батарей, которые имеют зарядку на уровне

от 10 % до 50 %, при указанных

температурах в течение интервала времени

вплоть до одного года. По истечении этого

периода следует выполнить подзарядку

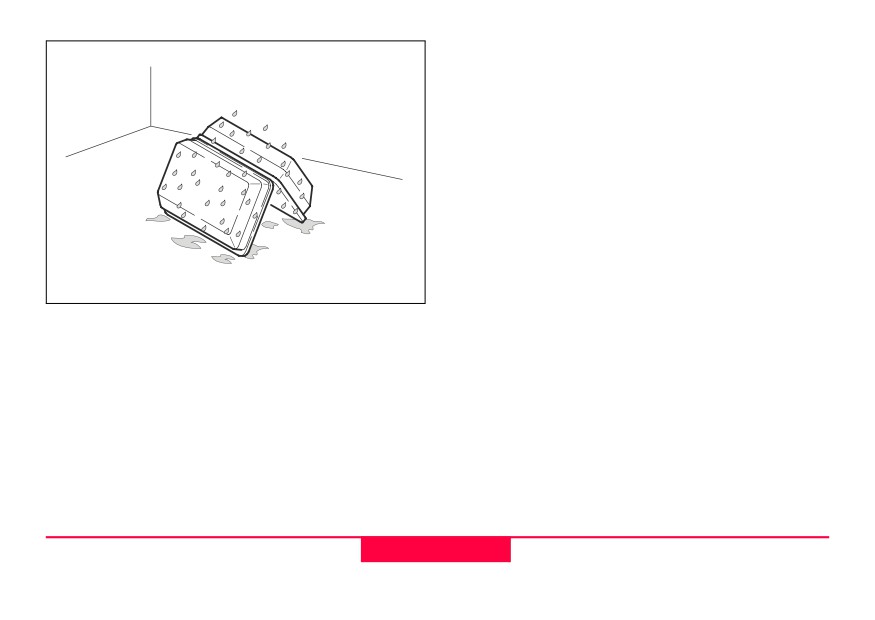

! Если инструмент стал влажным, не

упаковывайте его в контейнер. Протрите

таких аккумуляторных батарей.

инструмент, контейнер, его полиуретановые

•

Следует извлекать батареи из инструмента

уплотнители, аксессуары и дайте им высохнуть

и из зарядного устройства перед передачей

при температуре не более 40°C.

на хранение.

Используя инструмент в поле, всегда

•

Перед использованием аккумуляторных

закрывайте его контейнер.

батарей (NiMH), которые находились на

хранении, следует выполнить их

подзарядку.

124

Уход и хранение

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• Необходимо обеспечить защиту

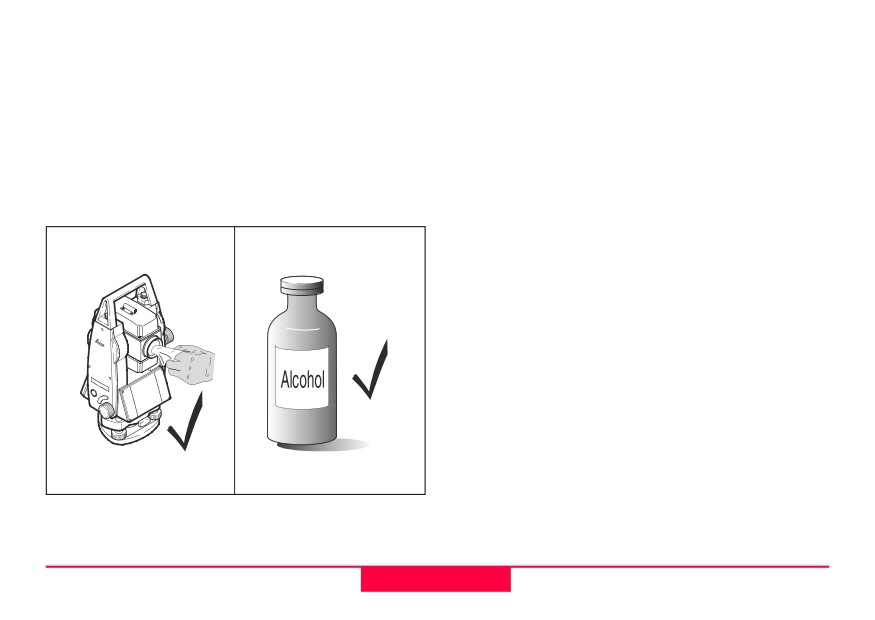

• Уберите пыль с линз и призм.

аккумуляторных батарей от воздействия

• Не прикасайтесь к оптике пальцами.

влаги и образования конденсата. Влажные

• Используйте для протирки только чистую и

или мокрые аккумуляторные батареи

мягкую ткань без волокон. При

следует высушить перед передачей их на

необходимости, смочите ткань чистым

хранение или для использования.

спиртом.

Не используйте никаких других жидкостей,

Уход и чистка

поскольку они могут повредить детали из

полимерных материалов.

! Запотевание призм:

В тех случаях, когда призмы отражателя имеют

температуру ниже температуры окружающей

среды, они могут запотевать. При этом бывает

недостаточно просто протереть их. Подержите

их в течение некоторого времени в своем

кармане или в машине, чтобы они приняли

температуру окружающей среды.

! Кабели и разъемы:

Содержите разъемы в чистоте и сухости,

регулярно удаляйте грязь, попавшую в разъемы

соединительных кабелей.

Объектив, окуляр и отражатели:

!

Уход и хранение

125

-------------------------------------------------------------------------------------------------------------------------------------------------------------

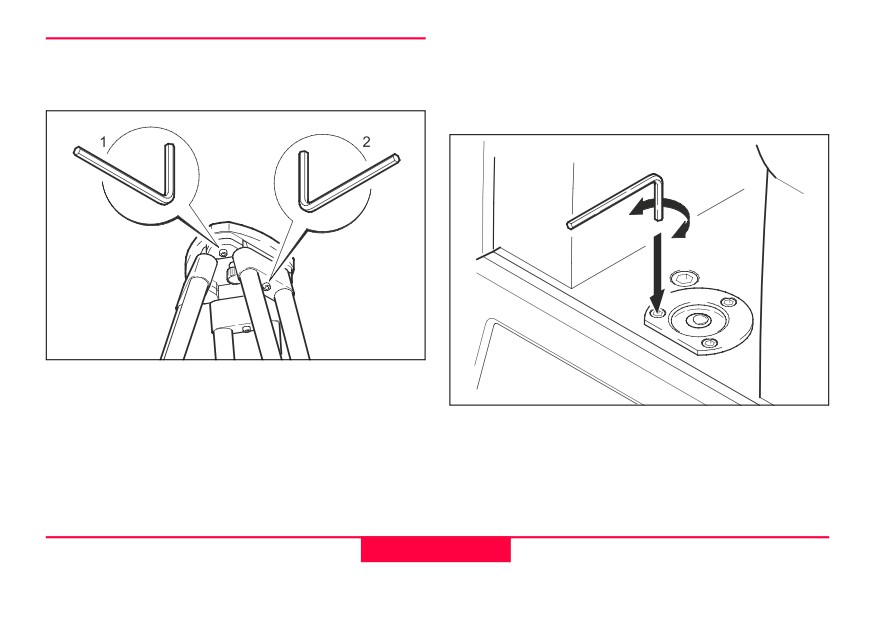

• Тем же ключом затяните винты головки

Поверки и юстировки

штатива (1) так, чтобы при его поднимании

ножки штатива не выдвигались.

Штатив

Круглый уровень

Соединения между металлическими и

деревянными деталями должны всегда быть

достаточно жесткими и плотными.

Отнивелируйте инструмент по электронному

• Подтяните винты штатива ключом Аллена

уровню. Пузырек круглого уровня при этом

(2).

должен быть в нульпункте. Если он выходит за

пределы кружка, используйте ключ Аллена,

126

Уход и хранение

-------------------------------------------------------------------------------------------------------------------------------------------------------------

входящий в поставку, для того, чтобы

• По часовой стрелке: пузырек движется к

юстировочными винтами привести пузырек в

винту

центр. По окончании юстировки все винты

• Против часовой стрелки: пузырек отходит

должны быть затянуты.

от винта.

По окончании юстировки все винты должны

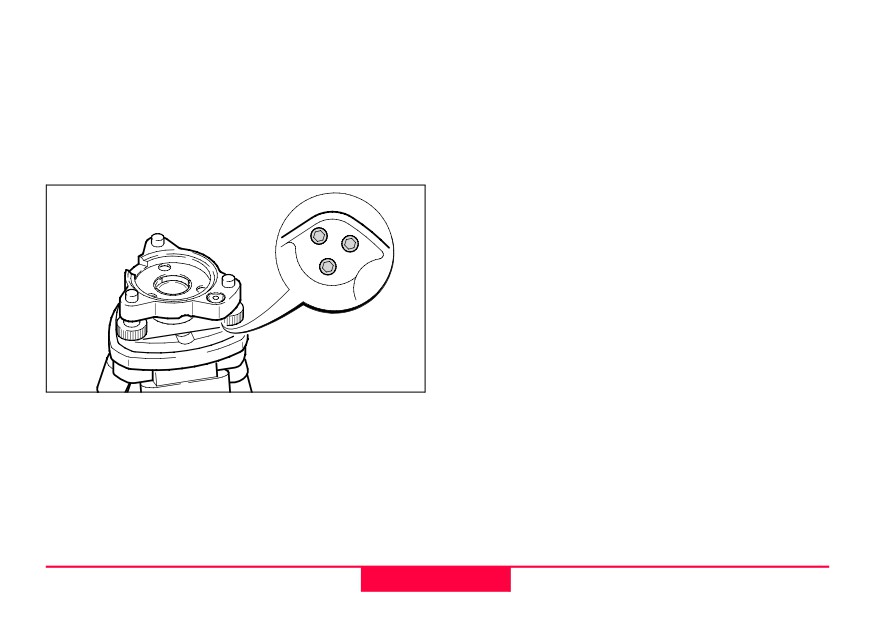

Круглый уровень трегера

быть в затянутом состоянии

Лазерный отвес

Он встроен в ось вращения инструмента.

Обычно нет необходимости в его юстировке.

Если все же юстировка лазерного отвеса

потребуется из-за влияния внешних условий, то

инструмент нужно отправить в любой

сервисный отдел фирмы Leica.

Поверка лазерного отвеса путем поворота

инструмента на 360°:

1. Установите инструмент на высоте порядка

Отнивелируйте инструмент и снимите его с

1.5 м от поверхности земли.

трегера. Если пузырек круглого уровня трегера

2. Включите лазерный отвес и отметьте на

не будет в нульпункте, приведите его в центр,

земле положение центра красной точки.

используя юстировочную шпильку.

3. Медленно поворачивайте инструмент вокруг

Вращение юстировочных винтов:

оси его вращения до полного оборота и

следите за положением красной точки на

земле.

Уход и хранение

127

содержание      ..     2      3      4      5     ..
