МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ»

Дисциплина «Электрические станции и подстанции»

Название кафедры «Электроснабжение»

Направление подготовки 13.03.02 «Электроэнергетика и электротехника»

Профиль подготовки «Электроснабжение»

Протокол №2 от «02» сентября 2014г.

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №1

1. Какие схемы цепей (соединений) различают:

a) Силовые

b) Первичные

c) Коммутационные

d) Вторичные

e) Главные

f) Схемы собственных нужд

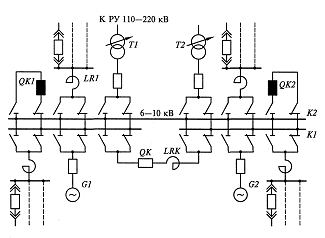

2. Как правильно называется следующая схема:

3. Число трансформаторов, устанавливаемых на ПС, принимается, как правило:

a) Не менее одного

b) Не более трех

c) От одного до четырех

d) Не менее двух

e) Один

4. Мостиковые схемы применяются:

a) На стороне ВН ПС 35-220 кВ

b) На стороне ВН ПС 35 и более

c) При необходимости осуществления секционирования сети

d) При необходимости произвести ремонт

5. По методам сооружения РУ классифицируются:

a) Сборные

b) Комплексные

c) Комплектные

d) Конструкторский

6. Условное деление КРУ общепромышленного назначения делится на следующие группы:

a) Тяжелые, универсальные, облегченные

b) Металлургические, текстильные, легкие

c) Тяжелые, стандартные, облегченные

d) Большие, средние, маленькие

7. На какое напряжение РУ выполняются открытого типа:

a) 110, 35, 10 кВ

b) 10 кВ и более

c) 35 кВ и более

d) До 550 кВ

8. Классификация передвижных электростанций по виду топлива, на котором работает:

a) Жидкое, твердое, газообразное

b) Жидкое, твердое

c) Твердое, газообразное

d) Жидкое, газообразное

9. Какая группа мероприятий находится в ведении службы оперативного управления:

a) Регулирование режима работы основного (силового) оборудования в соответствии с планом выработки тепловой и электрической энергией, обеспечение установленного качества электроэнергии при максимальной экономичности

b) Контроль за состоянием основного и вспомогательного оборудования и устранение ненормальностей в его работе

c) Оперативные переключения, обусловленные режимными потребностями, а также подготовкой оборудования к ремонту или вводом его в работу после окончания ремонтных работ

d) Ликвидация аварий

e) Проведение планово-предупредительных ремонтов и замены оборудования

10. Дать определение электростанции:_______________________________________

11. Дать определение подстанции: __________________________________________

12. Основными элементами электрических цепей являются:

a) Источники электромагнитной энергии

b) Источники индуктивной энергии

c) Элементы распределения

d) Элементы передачи

e) Элементы преобразования

f) Элементы переработки

g) Приемники электроэнергии

h) Потребители электроэнергии

13. Может ли синхронный генератор работать как двигатель:

a) да

b) нет

c) может быть

14. Устройство РПН имеют трансформаторы типа:

a) ТМ и ТМН

b) ТДЦТН и ТДЦ

c) ТМС и ТЦ

d) АТДЦТН и ТМН.

15. Автотрансформаторы изготавливаются со следующим напряжением обмотки среднего напряжения:

a) 35 и менее кВ

b) 110 и более кВ

c) 110 и менее кВ.

d) любым напряжением.

16. На какие группы можно разделить источники реактивной мощности:

a) бегающие

b) вращающиеся

c) статические

d) спокойные

e) беспокойные

17. Указать недостатки КЭС:

a) Недостаточно маневренны

b) Загрязняют окружающую среду

c) Большие потери при топливоприготовлении

d) Большие потери в пароводяном контуре

e) Агрегаты малой мощности

18. Нарисовать технологическую схему АЭС с реактором типа ВВЭР: ______

19. Перечислить режимы нейтралей электроустановок:

a) Сети с незаземленными (изолированными) нейтралями

b) Сети с конденсированными нейтралями

c) Сети с резонансно-заземленными (компенсированными) нейтралями

d) Сети с интегрированной нейтралью

e) Сети с дифференцированной нейтралью

f) Сети с эффективнозаземленными нейтралями

g) Сети с глухозаземленными нейтралями.

20. Какое охлаждение используют в гидрогенераторах:

a) Прямое

b) Косвенное

c) Обратное

d) Активное

e) Пассивное

f) Форсированное

g) Непосредственное

21. Основные части конструкции трансформатора:

a) Изоляционная часть

b) Магнитная система

c) Корпус

d) Система заземления

e) Обмотки

f) Система охлаждения

g) Базовая часть

22. Что изображают на оперативной схеме? _______________________________________

23. Указать существующие схемы ПС:

a) «Четырехугольник»

b) «Шестиугольник»

c) мостиковые

d) Со сборными выключателями

e) «Вход-выход»

24. Способы гашения дуги до 1 кВ:

a) Удлинение дуги

b) Гашение дуги в масле

c) Деление длинной дуги на ряд коротких дуг

d) Газовоздушное дутье

e) Гашение дуги в узких щелях

f) Многократный разрыв цепи тока

g) Движение дуги в магнитном поле

h) Гашение дуги в вакууме

i) Гашение дуги в газах высокого давления

25. Чем отличаются схемы мостика с выключателями в цепях линий и

ремонтной перемычкой

26. Нарисовать двухобмоточный трансформатор с расщепленной обмоткой низкого напряжения: _________

27. Определить допустимость систематической нагрузки трансформатора ТД-10000/110 сверх номинальной в соответствии с графиком, приведенным ниже. Средняя температура охлаждающего воздуха + 10 ⁰С.

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №2

1. Перечислите общие требования, предъявляемые к схемам:

a) Надежность

b) Экономичность

c) Удобство эксплуатации

d) Техническая гибкость

e) Срок эксплуатации

f) Размеры отчуждаемых земель и их стоимость

g) Количество присоединений

h) Экологическая чистота

i) Компактность

j) Унифицированность

k) Все вышеперечисленное

2. Разрешено ли питание сторонних потребителей от сети СН подстанции: _____

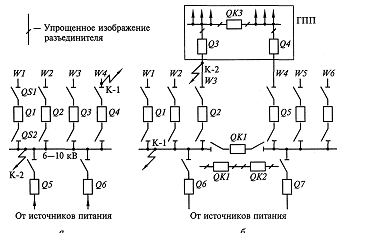

3. Как правильно называется следующая схема:

4. Мостиковые схемы применяются:

a) На стороне ВН ПС 35-220 кВ

b) На стороне ВН ПС 35 и более

c) При необходимости осуществления секционирования сети

d) При необходимости произвести ремонт

5. Чем отличаются КРУ от КРУН?

6. Наиболее чувствительным компонентом КРУ к механическим воздействиям является:

a) РЗиА

b) ТТ и ТН

c) Привод силовых коммутационных аппаратов

d) Трансформатор

e) Подвижные части КРУ

7. На какое напряжение РУ выполняются открытого типа:

a) 110, 35, 10 кВ

b) 10 кВ и более

c) 35 кВ и более

d) До 550 кВ

8. По мощности передвижные электростанции классифицируются:

a) Малой мощности (до 10 кВт), средней мощности (10-100 кВт), большой мощности (свыше 100 кВт)

b) Малой мощности (до 35 кВт), средней мощности (35-150 кВт), большой мощности (свыше 150 кВт)

c) Малой мощности (до 6 кВт), средней мощности (6-150 кВт), большой мощности (свыше 150 кВт)

d) Малой мощности (до 20 кВт), средней мощности (20-200 кВт), большой мощности (свыше 200 кВт)

9. По Положению о технической политике в электросетевом комплексе в сетях напряжением 35-220 кВ следует применять следующие коммутационные аппараты:

a) Элегазовые или вакуумные выключатели

b) Разъединители

c) Разъединители-предохранители

d) Мачтовые рубильники с предохранителями

10. Дать определение электростанции:

11. Дать определение подстанции:

12. Преимущества электроэнергии:

a) Производство

b) Надежность

c) экономичность

d) Передача

e) Распределение

f) Потребление

g) Безопасность

h) Все вышеперечисленное

13. В зависимости от источника энергии, используемого для питания обмоток возбуждения разделяются на группы:

a) электромашинное возбуждение с использованием генератора постоянного тока

b) электромашинное возбуждение с использованием генератора переменного тока с преобразованием этого тока в постоянный

c) самовозбуждение путем преобразования части электрической энергии переменного тока генератора в энергию постоянного тока возбуждения

d) электромашинное возбуждение с использованием генератора постоянного тока с преобразованием этого тока в переменный

e) самовозбуждение путем преобразования части магнитной энергии переменного тока генератора в энергию постоянного тока возбуждения

14. Термосифонный фильтр устанавливается на трансформаторах

a) Сухих;

b) С заполнением бака трансформатора жидким не горючим диэлектриком;

c) Масляных;

d) Грозоупорных

15. Наиболее вероятными в электрических сетях являются:

a) Однофазные к.з.

b) Двухфазные к.з.

c) Двухфазные к.з. на землю.

d) Трехфазные.

16. В электрических системах ИРМ применяют в сетях напряжением 110 кВ для решения следующих задач:

a) снижения потерь реактивной мощности и электроэнергии;

b) снижения потерь активной мощности и электроэнергии;

c) регулирования напряжения в узлах нагрузки;

d) регулирования токов в узлах нагрузки;

e) регулирование качества электроэнергии;

f) улучшение термической устойчивости электропередач;

g) увеличения пропускной способности электропередач;

h) увеличения запасов статической устойчивости электропередач и генераторов электростанций;

i) улучшения динамической устойчивости электропередач;

j) ограничения перенапряжений;

k) симметрирования режима;

l) все вышеперечисленное.

17. По роду нагрузок различают графики нагрузок:

a) активной нагрузки
b) полной мощности
c) реактивной нагрузки
d) все вышеперечисленное

18. Требования, предъявляемые к разъединителям:

a) разъединители должны создавать ясно видимый разрыв цепи, соответствующий классу напряжения установки;

b) разъединители должны включать и выключать любые токи;

c) включение разъединителей только ручным способом;

d) приводы разъединителей должны иметь устройства жесткой фиксации ножей в каждом из двух оперативных положений: включенном и отключенном. Кроме того, они должны иметь надежные упоры, ограничивающие поворот ножей на угол, больший заданного;

e) разъединители должны включаться и отключаться при любых наихудших условиях окружающей среды (например, обледенении);

f) опорные изоляторы и изоляционные тяги должны выдерживать механические нагрузки, возникающие при выполнении операций;

g) главные ножи разъединителей должны иметь блокировку с ножами заземляющего устройства, исключающую возможность одновременного включения тех и других;

h) все вышеперечисленное.

19. Нарисовать схему 4/3:

20. Нарисовать трехобмоточный трансформатор

21. Указать существующие схемы ПС:

a) «Четырехугольник»

b) «Шестиугольник»

c) мостиковые

d) Со сборными выключателями

e) «Вход-выход

22. Число трансформаторов, устанавливаемых на ПС, принимается, как правило:

a) Не менее одного

b) Не более трех

c) От одного до четырех

d) Не менее двух

e) Один

23. Какие схемы цепей (соединений) различают:

a) Силовые

b) Первичные

c) Коммутационные

d) Вторичные

e) Главные

f) Схемы собственных нужд

24. Дать определение главной схеме

25. Экономически целесообразно применять турбогенераторы с каким охлаждением?

a) Водородное

b) Водо-водородное

c) Полное воздушное охлаждение

26. Перечислить режимы нейтралей электроустановок:

a) Сети с незаземленными (изолированными) нейтралями

b) Сети с конденсированными нейтралями

c) Сети с резонансно-заземленными (компенсированными) нейтралями

d) Сети с интегрированной нейтралью

e) Сети с дифференцированной нейтралью

f) Сети с эффективнозаземленными нейтралями

g) Сети с глухозаземленными нейтралями.

27. Выбрать мощность автотрансформатора, связывающего шины 220 и 110 кВ. Максимальный переток мощности Р=200 МВт, cos φ=0,85.

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №3

1. Перечислить группы нормативной документации:

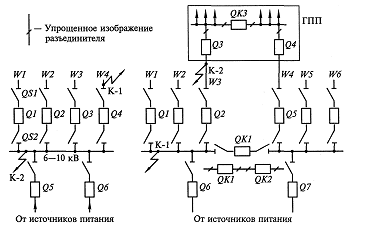

2. Как правильно называется следующая схема:

3. Указать существующие схемы ПС:

a) «Заход-выход»
b) «Шестиугольник»
c) Блочные
d) «Ромб»
e) «Звезда»

4. Нарисовать условное обозначение схемы Блок (линия-трансформатор) с разъединителем и указать напряжение, на которое данная схема применяется:
5. По методам сооружения РУ классифицируются:

a) Сборные
b) Комплексные
c) Комплектные
d) Конструкторский

6. Перечислить основные тенденции в области комплектного распределительного устройства-строения:

7. На какое напряжение РУ выполняются открытого типа:

a) 110, 35, 10 кВ

b) 10 кВ и более

c) 35 кВ и более

d) До 550 кВ

8. Классификация передвижных электростанций по частоте:

a) 50, 100, 400 Гц

b) 50, 200, 500 Гц

c) 50, 300, 700 Гц

d) 50, 750, 100 Гц

9. Ограничители перенапряжения нелинейные (ОПН) устанавливаются для защиты от воздействия грозовых и коммутационных перенапряжений оборудования на сетевых объектах каких классов напряжения:

10. Дать определение электростанции:

11. Дать определение подстанции:

12. В зависимости от рода используемых энергетических ресурсов различают следующие виды станций:

a) Тепловые

b) Конденсационные

c) Геотермальные

d) Гидроэлектростанции

e) Приливные

f) Ветроэлектростанции

g) Атомные

h) Гелиостанции

i) Аквастанции

j) Все вышеперечисленное

13. В трансформаторе передача электрической энергии из первичной обмотки во вторичную осуществляется посредством:

14. По виду охлаждения трансформаторы делятся на:

a) Масляные

b) Элегазовые

c) Сухие

d) С жидким негорючим диэлектриком

e) Вакуумные

f) Водородно-воздушные

15. В электрических цепях разъединители устанавливают для:

a) Отключения токов нагрузки;

b) Создания видимого разрыва цепи;

c) Отключения и включения любых токов;

d) Вывода в ремонт оборудования

16. Какая мощность характеризует электроэнергию, преобразуемую в энергию магнитных и электрических полей:

17. Дать определение графику нагрузки

18. Указать недостатки КЭС:

a) Недостаточно маневренны
b) Загрязняют окружающую среду
c) Большие потери при топливоприготовлении
d) Большие потери в пароводяном контуре
e) Агрегаты малой мощности

19. Нарисовать технологическую схему АЭС с реактором типа ВВЭР

20. На какой электростанции самый высокий КПД:

a) КЭС

b) ТЭЦ

c) ГЭС

d) АЭС

e) ГТУ

21. Какие охлаждающие агенты применяют в турбогенераторах:

a) Сухой диэлектрик

b) Водород

c) Дистиллированная вода

d) Трансформаторное масло

e) Азот

f) Кислород

22. Основные части конструкции трансформатора:

a) Изоляционная часть

b) Магнитная система

c) Корпус

d) Система заземления

e) Обмотки

f) Система охлаждения

g) Базовая часть

23. Что изображают на оперативной схеме?

24. Перечислите общие требования, предъявляемые к схемам:

a) Надежность

b) Экономичность

c) Удобство эксплуатации

d) Техническая гибкость

e) Срок эксплуатации

f) Размеры отчуждаемых земель и их стоимость

g) Количество присоединений

h) Экологическая чистота

i) Компактность

j) Унифицированность

k) Все вышеперечисленное

25. В каких случаях устанавливается ГРУ на ТЭЦ (устройство генераторного напряжения)

26. Способы гашения дуги выше 1 кВ:

a) Удлинение дуги

b) Гашение дуги в масле

c) Деление длинной дуги на ряд коротких дуг

d) Газовоздушное дутье

e) Гашение дуги в узких щелях

f) Многократный разрыв цепи тока

g) Движение дуги в магнитном поле

h) Гашение дуги в вакууме

i) Гашение дуги в газах высокого давления

27. Задача. Определить предельный ток (периодическую составляющую) при КЗ за трансформатором 10 МВА, х_т%=u_кВН=14%, U_ср.к=6,3 кВ

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №4

1. Перечислите общие требования, предъявляемые к схемам:

a) Надежность

b) Экономичность

c) Удобство эксплуатации

d) Техническая гибкость

e) Срок эксплуатации

f) Размеры отчуждаемых земель и их стоимость

g) Количество присоединений

h) Экологическая чистота

i) Компактность

j) Унифицированность

k) Все вышеперечисленное

2. На РУ 10(6) кВ наиболее часто применяют схемы:

a) С одной секционированной системой шин

b) С двумя секционированными системами шин

c) С четырьмя секционированными системами шин

d) Блок (линия-трансформатор) с разъединителем

e) Блок (линия-трансформатор) с выключателем

3. Как правильно называется следующая схема:

4. Указать существующие схемы ПС:

a) «Четырехугольник»
b) «Шестиугольник»
c) мостиковые
d) Со сборными выключателями
e) «Вход-выход»

5. Чем отличаются КРУ от КРУН?

6. Каким образом осуществляется защита от грозовых перенапряжений РУ и ПС:

a) Стержневыми и тросовыми молниеотводами

b) Трубчатыми и кабельными молниеотводами

c) Наличие дуговой защиты

d) Заземление

e) Вентильные разрядники, ограничители перенапряжения

f) Разрядники трубчатые, защитные искровые промежутки

7. На какое напряжение РУ выполняются открытого типа:

a) 110, 35, 10 кВ

b) 10 кВ и более

c) 35 кВ и более

d) До 550 кВ

8. Какое питание собственных нужд ПС широко применяют:

a) Индивидуальное

b) Групповое

c) Смешанное

9. По Положению о технической политике в электросетевом запрещено к применению оборудование:

a) Схемы первичных соединений ПС 35-220 кВ с отделителями и короткозамыкателями

b) Трансформаторы и реакторы с нормативным сроком службы менее 30 лет

c) Воздушные выключатели и маломасляные выключатели «горшкового типа»

d) Автогазовые выключатели нагрузки

e) пневматические

f) пневматические приводы для высоковольтных выключателей

g) вентильные и трубчатые разрядники

h) все выше перечисленное

10. Дать определение электростанции:

11. Дать определение подстанции:

12. Режимы работы энергосистемы:

a) Переходной

b) Установившейся

c) Нормальный

d) Аварийный

e) Нормально-установившейся

f) Нормально переходной

g) Аварийно-переходной

h) Аварийно-установившейся

13. сколько групп соединения обмоток трансформатора существует:

a) 11

b) 10

c) 12

d) 9

e) 8

f) 3

g) 7

14. На какие группы по назначению делятся трансформаторы:

a) Силовые

b) Повышающие

c) Понижающие

d) Измерительные

e) Указательные

f) Условные

15. Высоковольтные выключатели устанавливаются в электрических цепях для:

a) Отключения токов нагрузки;

b) Создания видимого разрыва цепи;

c) Отключения и включения любых токов;

d) Вывода в ремонт оборудования.

20. Экономически целесообразно применять турбогенераторы с каким охлаждением?

a) Водородное

b) Водо-водородное

c) Полное воздушное охлаждение

21. Какое охлаждение используют в гидрогенераторах:

a) Прямое

b) Косвенное

c) Обратное

d) Активное

e) Пассивное

f) Форсированное

g) Непосредственное

22. Дать определение главной схеме

23. На РУ 10(6) кВ наиболее часто применяют схемы:

a) С одной секционированной системой шин

b) С двумя секционированными системами шин

c) С четырьмя секционированными системами шин

d) Блок (линия-трансформатор) с разъединителем

e) Блок (линия-трансформатор) с выключателем

24. Нарисовать двухобмоточный трансформатор с расщепленной обмоткой низкого напряжения

25. Нарисовать схему 4/3

26. Способы гашения дуги до 1 кВ:

a) Удлинение дуги

b) Гашение дуги в масле

c) Деление длинной дуги на ряд коротких дуг

d) Газовоздушное дутье

e) Гашение дуги в узких щелях

f) Многократный разрыв цепи тока

g) Движение дуги в магнитном поле

h) Гашение дуги в вакууме

i) Гашение дуги в газах высокого давления

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №5

1. Какие схемы цепей (соединений) различают:

a) Силовые

b) Первичные

c) Коммутационные

d) Вторичные

e) Главные

f) Схемы собственных нужд

2. Разрешено ли питание сторонних потребителей от сети СН подстанции:

3. Как правильно называется следующая схема:

4. Нарисовать условное обозначение схемы Блок (линия-трансформатор) с выключателем и указать напряжение, на которое данная схема применяется

5. По методам сооружения РУ классифицируются:

a) Сборные

b) Комплексные

c) Комплектные

d) Конструкторский

6. Дать определение Распределительному устройству (РУ)

7. На какое напряжение РУ выполняются открытого типа:

a) 110, 35, 10 кВ

b) 10 кВ и более

c) 35 кВ и более

d) До 550 кВ

8. Какая группа мероприятий находится в ведении службы ремонтов:

d) Ликвидация аварий

e) Проведение планово-предупредительных ремонтов и замены оборудования

9. По Положению о технической политике в электросетевом не рекомендуется к применению оборудование:

a) Схемы первичных соединений ПС 35-220 кВ с отделителями и короткозамыкателями

b) Трансформаторы и реакторы с нормативным сроком службы менее 30 лет

c) Воздушные выключатели и маломасляные выключатели «горшкового типа»

d) Автогазовые выключатели нагрузки

e) пневматические

f) пневматические приводы для высоковольтных выключателей

g) вентильные и трубчатые разрядники

h) все выше перечисленное

10. Дать определение электростанции:

11. Дать определение подстанции:

12. Требования к режима работы энергосистемы:

a) Надежность

b) быстродействие

c) обеспечение бесперебойного снабжения потребителей

d) обеспечение высокого качества энергии

e) низкая себестоимость энергии

f) взрыво- и пожаробезопасность

g) обеспечение категорийности потребителей

13. Сколько и какие схемы соединения обмоток в трехфазных трансформаторах существует:

a) 2 - звезда, треугольник

b) 1 – звезда

c) 1- треугольник

d) 2 – звезда, зигзаг

e) 2 – треугольник, зигзаг

f) 3 – треугольник, звезда, зигзаг

14. Особенности автотрансформатора:

a) Наличие электрической связи

b) Наличие магнитной связи

c) Может быть понижающим и повышающим

d) Наличие повышенных токов короткого замыкания

15. К коммутационным аппаратам относятся:

a) Выключатели
b) Предохранители
c) Разъединители
d) Короткозамыкатели
e) Отделители
f) Токоограничивающие реакторы
g) Разрядники
h) Нелинейные ограничители перенапряжений
i) Комплектные распределительные устройства

16. К защитным и ограничивающим аппаратам относятся:

a) Выключатели
b) Предохранители
c) Разъединители
d) Короткозамыкатели
e) Отделители
f) Токоограничивающие реакторы
g) Разрядники
h) Нелинейные ограничители перенапряжений
i) Комплектные распределительные устройства

17. Дать определение трансформатору

18. Требования, предъявляемые к разъединителям:

a) разъединители должны создавать ясно видимый разрыв цепи, соответствующий классу напряжения установки;

b) разъединители должны включать и выключать любые токи;

c) включение разъединителей только ручным способом;

h) все вышеперечисленное.

19. Чем отличаются схемы мостика с выключателями в цепях линий и ремонтной перемычкой

20. На РУ 10(6) кВ наиболее часто применяют схемы:

a) С одной секционированной системой шин

b) С двумя секционированными системами шин

c) С четырьмя секционированными системами шин

d) Блок (линия-трансформатор) с разъединителем

e) Блок (линия-трансформатор) с выключателем

21. Чем отличается упрощенная (однолинейная) принципиальная схема от полной принципиальной схемы?

22. Основные части конструкции трансформатора:

a) Изоляционная часть

b) Магнитная система

c) Корпус

d) Система заземления

e) Обмотки

f) Система охлаждения

g) Базовая часть

23. Экономически целесообразно применять турбогенераторы с каким охлаждением?

a) Водородное

b) Водо-водородное

c) Полное воздушное охлаждение

24. Перечислить режимы нейтралей электроустановок:

a) Сети с незаземленными (изолированными) нейтралями

b) Сети с конденсированными нейтралями

c) Сети с резонансно-заземленными (компенсированными) нейтралями

d) Сети с интегрированной нейтралью

e) Сети с дифференцированной нейтралью

f) Сети с эффективнозаземленными нейтралями

g) Сети с глухозаземленными нейтралями.

25. Достоинства ТЭЦ:

a) Строятся вблизи потребителей тепла

b) Практически не загрязняют окружающую среду

c) Высокий КПД 80-90%

d) Малый расход электроэнергии на собственные нужды

26. К чему может привести не верно рассчитанный коэффициент мощности?

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №6

1. Перечислить группы нормативной документации

2. Преимущества электроэнергии:

a) Производство

b) Надежность

c) экономичность

d) Передача

e) Распределение

f) Потребление

g) Безопасность

h) Все вышеперечисленное

3. Нарисовать технологическую схему АЭС с реактором типа ВВЭР

4. В трансформаторе передача электрической энергии из первичной обмотки во вторичную осуществляется посредством

5. По методам сооружения РУ классифицируются:

a) Сборные

b) Комплексные

c) Комплектные

d) Конструкторский

6. Дать определение Распределительному устройству (РУ)

7. Особенности автотрансформатора:

a) Наличие электрической связи

b) Наличие магнитной связи

c) Может быть понижающим и повышающим

d) Наличие повышенных токов короткого замыкания

8. Какая группа мероприятий находится в ведении службы ремонтов:

d) Ликвидация аварий

e) Проведение планово-предупредительных ремонтов и замены оборудования

9. На какие группы по назначению делятся трансформаторы:

a) Силовые

b) Повышающие

c) Понижающие

d) Измерительные

e) Указательные

f) Условные

10. Дать определение подстанции

11. Автотрансформаторы изготавливаются со следующим напряжением обмотки среднего напряжения:

a) 35 и менее кВ

b) 110 и более кВ

c) 110 и менее кВ.

d) любым напряжением

12. Требования к режима работы энергосистемы:

a) Надежность

b) быстродействие

c) обеспечение бесперебойного снабжения потребителей

d) обеспечение высокого качества энергии

e) низкая себестоимость энергии

f) взрыво- и пожаробезопасность

g) обеспечение категорийности потребителей

13. Сколько и какие схемы соединения обмоток в трехфазных трансформаторах существует:

g) 2 - звезда, треугольник

h) 1 – звезда

i) 1- треугольник

j) 2 – звезда, зигзаг

k) 2 – треугольник, зигзаг

l) 3 – треугольник, звезда, зигзаг

14. Перечислите общие требования, предъявляемые к схемам:

a) Надежность

b) Экономичность

c) Удобство эксплуатации

d) Техническая гибкость

e) Срок эксплуатации

f) Размеры отчуждаемых земель и их стоимость

g) Количество присоединений

h) Экологическая чистота

i) Компактность

j) Унифицированность

k) Все вышеперечисленное

15. Число трансформаторов, устанавливаемых на ПС, принимается, как правило:

a) Не менее одного

b) Не более трех

c) От одного до четырех

d) Не менее двух

e) Один

16. Мостиковые схемы применяются:

a) На стороне ВН ПС 35-220 кВ

b) На стороне ВН ПС 35 и более

c) При необходимости осуществления секционирования сети

d) При необходимости произвести ремонт

17. Дать определение трансформатору

18. Требования, предъявляемые к разъединителям:

a) разъединители должны создавать ясно видимый разрыв цепи, соответствующий классу напряжения установки;

b) разъединители должны включать и выключать любые токи;

c) включение разъединителей только ручным способом;

h) все вышеперечисленное.

19. Чем отличаются схемы мостика с выключателями в цепях линий и ремонтной перемычкой

20. В каких случаях устанавливается ГРУ на ТЭЦ (устройство генераторного напряжения)

21. Чем отличается упрощенная (однолинейная) принципиальная схема от полной принципиальной схемы?

22. Нарисовать полуторную схему

23. Экономически целесообразно применять турбогенераторы с каким охлаждением?

d) Водородное

e) Водо-водородное

f) Полное воздушное охлаждение

24. Перечислить режимы нейтралей электроустановок:

a) Сети с незаземленными (изолированными) нейтралями

b) Сети с конденсированными нейтралями

c) Сети с резонансно-заземленными (компенсированными) нейтралями

d) Сети с интегрированной нейтралью

e) Сети с дифференцированной нейтралью

f) Сети с эффективнозаземленными нейтралями

g) Сети с глухозаземленными нейтралями.

25. Способы гашения дуги до 1 кВ:

a) Удлинение дуги

b) Гашение дуги в масле

c) Деление длинной дуги на ряд коротких дуг

d) Газовоздушное дутье

e) Гашение дуги в узких щелях

f) Многократный разрыв цепи тока

g) Движение дуги в магнитном поле

h) Гашение дуги в вакууме

i) Гашение дуги в газах высокого давления

26. К чему может привести не верно рассчитанный коэффициент мощности?

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №7

1. Какие схемы цепей (соединений) различают:

a) Силовые

b) Первичные

c) Коммутационные

d) Вторичные

e) Главные

f) Схемы собственных нужд

2. Как правильно называется следующая схема:

3. Число трансформаторов, устанавливаемых на ПС, принимается, как правило:

a) Не менее одного

b) Не более трех

c) От одного до четырех

d) Не менее двух

e) Один

4. Мостиковые схемы применяются:

a) На стороне ВН ПС 35-220 кВ

b) На стороне ВН ПС 35 и более

c) При необходимости осуществления секционирования сети

d) При необходимости произвести ремонт

5. По методам сооружения РУ классифицируются:

a) Сборные

b) Комплексные

c) Комплектные

d) Конструкторский

6. Условное деление КРУ общепромышленного назначения делится на следующие группы:

a) Тяжелые, универсальные, облегченные

b) Металлургические, текстильные, легкие

c) Тяжелые, стандартные, облегченные

d) Большие, средние, маленькие

7. На какое напряжение РУ выполняются открытого типа:

a) 110, 35, 10 кВ

b) 10 кВ и более

c) 35 кВ и более

d) До 550 кВ

8. Классификация передвижных электростанций по виду топлива, на котором работает:

a) Жидкое, твердое, газообразное

b) Жидкое, твердое

c) Твердое, газообразное

d) Жидкое, газообразное

9. Какая группа мероприятий находится в ведении службы оперативного управления:

d) Ликвидация аварий

e) Проведение планово-предупредительных ремонтов и замены оборудования

10. Дать определение электростанции:_______________________________________

11. Дать определение подстанции: __________________________________________

12. Основными элементами электрических цепей являются:

a) Источники электромагнитной энергии

b) Источники индуктивной энергии

c) Элементы распределения

d) Элементы передачи

e) Элементы преобразования

f) Элементы переработки

g) Приемники электроэнергии

h) Потребители электроэнергии

13. Может ли синхронный генератор работать как двигатель:

a) да

b) нет

c) может быть

14. На какие группы по назначению делятся трансформаторы:

a) Силовые

b) Повышающие

c) Понижающие

d) Измерительные

e) Указательные

f) Условные

15. Высоковольтные выключатели устанавливаются в электрических цепях для:

a) Отключения токов нагрузки;
b) Создания видимого разрыва цепи;
c) Отключения и включения любых токов;
d) Вывода в ремонт оборудования.

16. Какая мощность потребляется электроприемниками, преобразуясь в тепловую, механическую и другие виды энергии

17. Схема замещения представляет собой вариант расчетной схемы, в которой все элементы заменены ____________________________, а магнитные связи – ________________________

18. Дать определение коэффициенту мощности. Что он характеризует?

19. Достоинства ТЭЦ:
a) Строятся вблизи потребителей тепла
b) Практически не загрязняют окружающую среду
c) Высокий КПД 80-90%
d) Малый расход электроэнергии на собственные нужды

20. Экономически целесообразно применять турбогенераторы с каким охлаждением?
a) Водородное
b) Водо-водородное
c) Полное воздушное охлаждение

21. Какое охлаждение используют в гидрогенераторах:
a) Прямое
b) Косвенное
c) Обратное
d) Активное
e) Пассивное
f) Форсированное
g) Непосредственное

22. Дать определение главной схеме

23. На РУ 10(6) кВ наиболее часто применяют схемы:

a) С одной секционированной системой шин

b) С двумя секционированными системами шин

c) С четырьмя секционированными системами шин

d) Блок (линия-трансформатор) с разъединителем

e) Блок (линия-трансформатор) с выключателем

24. Нарисовать двухобмоточный трансформатор с расщепленной обмоткой низкого напряжения

25. Нарисовать схему 4/3

26. Способы гашения дуги до 1 кВ:

a) Удлинение дуги

b) Гашение дуги в масле

c) Деление длинной дуги на ряд коротких дуг

d) Газовоздушное дутье

e) Гашение дуги в узких щелях

f) Многократный разрыв цепи тока

g) Движение дуги в магнитном поле

h) Гашение дуги в вакууме

i) Гашение дуги в газах высокого давления

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №8

1. Перечислите общие требования, предъявляемые к схемам:

a) Надежность

b) Экономичность

c) Удобство эксплуатации

d) Техническая гибкость

e) Срок эксплуатации

f) Размеры отчуждаемых земель и их стоимость

g) Количество присоединений

h) Экологическая чистота

i) Компактность

j) Унифицированность

k) Все вышеперечисленное

2. Разрешено ли питание сторонних потребителей от сети СН подстанции:

3. Как правильно называется следующая схема:

4. Мостиковые схемы применяются:

a) На стороне ВН ПС 35-220 кВ
b) На стороне ВН ПС 35 и более
c) При необходимости осуществления секционирования сети
d) При необходимости произвести ремонт

5. Чем отличаются КРУ от КРУН?

6. Наиболее чувствительным компонентом КРУ к механическим воздействиям является:

a) РЗиА

b) ТТ и ТН

c) Привод силовых коммутационных аппаратов

d) Трансформатор

e) Подвижные части КРУ

7. На какое напряжение РУ выполняются открытого типа:

a) 110, 35, 10 кВ

b) 10 кВ и более

c) 35 кВ и более

d) До 550 кВ

8. По мощности передвижные электростанции классифицируются:

e) Малой мощности (до 10 кВт), средней мощности (10-100 кВт), большой мощности (свыше 100 кВт)

f) Малой мощности (до 35 кВт), средней мощности (35-150 кВт), большой мощности (свыше 150 кВт)

g) Малой мощности (до 6 кВт), средней мощности (6-150 кВт), большой мощности (свыше 150 кВт)

h) Малой мощности (до 20 кВт), средней мощности (20-200 кВт), большой мощности (свыше 200 кВт)

a) Элегазовые или вакуумные выключатели

b) Разъединители

c) Разъединители-предохранители

d) Мачтовые рубильники с предохранителями

10. Дать определение электростанции:

11. Дать определение подстанции:

12. Преимущества электроэнергии:

a) Производство

b) Надежность

c) экономичность

d) Передача

e) Распределение

f) Потребление

g) Безопасность

h) Все вышеперечисленное

13. В зависимости от источника энергии, используемого для питания обмоток возбуждения разделяются на группы:

a) электромашинное возбуждение с использованием генератора постоянного тока

14. Перечислите общие требования, предъявляемые к схемам:

a) Надежность

b) Экономичность

c) Удобство эксплуатации

d) Техническая гибкость

e) Срок эксплуатации

f) Размеры отчуждаемых земель и их стоимость

g) Количество присоединений

h) Экологическая чистота

i) Компактность

j) Унифицированность

k) Все вышеперечисленное

15. Число трансформаторов, устанавливаемых на ПС, принимается, как правило:

a) Не менее одного

b) Не более трех

c) От одного до четырех

d) Не менее двух

e) Один

16. Мостиковые схемы применяются:

a) На стороне ВН ПС 35-220 кВ

b) На стороне ВН ПС 35 и более

c) При необходимости осуществления секционирования сети

d) При необходимости произвести ремонт

17. Дать определение трансформатору

18. Требования, предъявляемые к разъединителям:

a) разъединители должны создавать ясно видимый разрыв цепи, соответствующий классу напряжения установки;

b) разъединители должны включать и выключать любые токи;

c) включение разъединителей только ручным способом;

h) все вышеперечисленное.

19. Чем отличаются схемы мостика с выключателями в цепях линий и ремонтной перемычкой

20. В каких случаях устанавливается ГРУ на ТЭЦ (устройство генераторного напряжения)

21. Чем отличается упрощенная (однолинейная) принципиальная схема от полной принципиальной схемы?

22. Нарисовать полуторную схему

23. Экономически целесообразно применять турбогенераторы с каким охлаждением?

a) Водородное

b) Водо-водородное

c) Полное воздушное охлаждение

24. Перечислить режимы нейтралей электроустановок:

h) Сети с незаземленными (изолированными) нейтралями

i) Сети с конденсированными нейтралями

j) Сети с резонансно-заземленными (компенсированными) нейтралями

k) Сети с интегрированной нейтралью

l) Сети с дифференцированной нейтралью

m) Сети с эффективнозаземленными нейтралями

n) Сети с глухозаземленными нейтралями.

25. Способы гашения дуги до 1 кВ:

j) Удлинение дуги

k) Гашение дуги в масле

l) Деление длинной дуги на ряд коротких дуг

m) Газовоздушное дутье

n) Гашение дуги в узких щелях

o) Многократный разрыв цепи тока

p) Движение дуги в магнитном поле

q) Гашение дуги в вакууме

r) Гашение дуги в газах высокого давления

26. К чему может привести не верно рассчитанный коэффициент мощности?

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №9

1. Перечислите общие требования, предъявляемые к схемам:

a) Надежность

b) Экономичность

c) Удобство эксплуатации

d) Техническая гибкость

e) Срок эксплуатации

f) Размеры отчуждаемых земель и их стоимость

g) Количество присоединений

h) Экологическая чистота

i) Компактность

j) Унифицированность

k) Все вышеперечисленное

2. На РУ 10(6) кВ наиболее часто применяют схемы:

a) С одной секционированной системой шин

b) С двумя секционированными системами шин

c) С четырьмя секционированными системами шин

d) Блок (линия-трансформатор) с разъединителем

e) Блок (линия-трансформатор) с выключателем

3. Как правильно называется следующая схема:

5. Чем отличаются КРУ от КРУН?

6. Каким образом осуществляется защита от грозовых перенапряжений РУ и ПС:

a) Стержневыми и тросовыми молниеотводами

b) Трубчатыми и кабельными молниеотводами

c) Наличие дуговой защиты

d) Заземление

e) Вентильные разрядники, ограничители перенапряжения

f) Разрядники трубчатые, защитные искровые промежутки

7. На какое напряжение РУ выполняются открытого типа:

a) 110, 35, 10 кВ

b) 10 кВ и более

c) 35 кВ и более

d) До 550 кВ

8. Какое питание собственных нужд ПС широко применяют:

a) Индивидуальное

b) Групповое

c) Смешанное

9. По Положению о технической политике в электросетевом запрещено к применению оборудование:

a) Схемы первичных соединений ПС 35-220 кВ с отделителями и короткозамыкателями

b) Трансформаторы и реакторы с нормативным сроком службы менее 30 лет

c) Воздушные выключатели и маломасляные выключатели «горшкового типа»

d) Автогазовые выключатели нагрузки

e) пневматические

f) пневматические приводы для высоковольтных выключателей

g) вентильные и трубчатые разрядники

h) все выше перечисленное

10. Дать определение электростанции:

11. Дать определение подстанции:

12. Режимы работы энергосистемы:

a) Переходной

b) Установившейся

c) Нормальный

d) Аварийный

e) Нормально-установившейся

f) Нормально переходной

g) Аварийно-переходной

h) Аварийно-установившейся

13. сколько групп соединения обмоток трансформатора существует:

a) 11

b) 10

c) 12

d) 9

e) 8

f) 3

g) 7

14. На какие группы по назначению делятся трансформаторы:

a) Силовые

b) Повышающие

c) Понижающие

d) Измерительные

e) Указательные

f) Условные

15. Высоковольтные выключатели устанавливаются в электрических цепях для:

a) Отключения токов нагрузки;

b) Создания видимого разрыва цепи;

c) Отключения и включения любых токов;

d) Вывода в ремонт оборудования.

16. Какая мощность потребляется электроприемниками, преобразуясь в тепловую, механическую и другие виды энергии: _________
17. Схема замещения представляет собой вариант расчетной схемы, в которой все элементы заменены ____________________________, а магнитные связи – ________________________
18. Дать определение коэффициенту мощности. Что он характеризует?
19. Достоинства ТЭЦ:
a) Строятся вблизи потребителей тепла
b) Практически не загрязняют окружающую среду
c) Высокий КПД 80-90%
d) Малый расход электроэнергии на собственные нужды

20. Экономически целесообразно применять турбогенераторы с каким охлаждением?

a) Водородное
b) Водо-водородное
c) Полное воздушное охлаждение

21. Какое охлаждение используют в гидрогенераторах:

a) Прямое

b) Косвенное

c) Обратное

d) Активное

e) Пассивное

f) Форсированное

g) Непосредственное

22. Дать определение главной схеме

23. На РУ 10(6) кВ наиболее часто применяют схемы:

a) С одной секционированной системой шин

b) С двумя секционированными системами шин

c) С четырьмя секционированными системами шин

d) Блок (линия-трансформатор) с разъединителем

e) Блок (линия-трансформатор) с выключателем

24. Нарисовать двухобмоточный трансформатор с расщепленной обмоткой низкого напряжения

25. Нарисовать схему 4/3

26. Способы гашения дуги до 1 кВ:

a) Удлинение дуги

b) Гашение дуги в масле

c) Деление длинной дуги на ряд коротких дуг

d) Газовоздушное дутье

e) Гашение дуги в узких щелях

f) Многократный разрыв цепи тока

g) Движение дуги в магнитном поле

h) Гашение дуги в вакууме

i) Гашение дуги в газах высокого давления

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №10

1. Перечислить группы нормативной документации

2. Преимущества электроэнергии:

a) Производство

b) Надежность

c) экономичность

d) Передача

e) Распределение

f) Потребление

g) Безопасность

h) Все вышеперечисленное

3. Нарисовать технологическую схему АЭС с реактором типа ВВЭР

5. По методам сооружения РУ классифицируются:

a) Сборные

b) Комплексные

c) Комплектные

d) Конструкторский

6. Дать определение Распределительному устройству (РУ)

7. Особенности автотрансформатора:

a) Наличие электрической связи

b) Наличие магнитной связи

c) Может быть понижающим и повышающим

d) Наличие повышенных токов короткого замыкания

8. Какая группа мероприятий находится в ведении службы ремонтов:

d) Ликвидация аварий

e) Проведение планово-предупредительных ремонтов и замены оборудования

9. На какие группы по назначению делятся трансформаторы:

a) Силовые

b) Повышающие

c) Понижающие

d) Измерительные

e) Указательные

f) Условные

10. Дать определение подстанции

11. Автотрансформаторы изготавливаются со следующим напряжением обмотки среднего напряжения:

a) 35 и менее кВ

b) 110 и более кВ

c) 110 и менее кВ.

d) любым напряжением

12. Требования к режима работы энергосистемы:

a) Надежность

b) быстродействие

c) обеспечение бесперебойного снабжения потребителей

d) обеспечение высокого качества энергии

e) низкая себестоимость энергии

f) взрыво- и пожаробезопасность

g) обеспечение категорийности потребителей

13. Сколько и какие схемы соединения обмоток в трехфазных трансформаторах существует:

a) 2 - звезда, треугольник

b) 1 – звезда

c) 1- треугольник

d) 2 – звезда, зигзаг

e) 2 – треугольник, зигзаг

f) 3 – треугольник, звезда, зигзаг

14. По виду охлаждения трансформаторы делятся на:

a) Масляные

b) Элегазовые

c) Сухие

d) С жидким негорючим диэлектриком

e) Вакуумные

f) Водородно-воздушные

15. В электрических цепях разъединители устанавливают для:

a) Отключения токов нагрузки;

b) Создания видимого разрыва цепи;

c) Отключения и включения любых токов;

d) Вывода в ремонт оборудования

16. Какая мощность характеризует электроэнергию, преобразуемую в энергию магнитных и электрических полей:

17. Дать определение графику нагрузки

18. Указать недостатки КЭС:

a) Недостаточно маневренны

b) Загрязняют окружающую среду

c) Большие потери при топливоприготовлении

d) Большие потери в пароводяном контуре

e) Агрегаты малой мощности

19. Нарисовать технологическую схему АЭС с реактором типа ВВЭР

20. На какой электростанции самый высокий КПД:

a) КЭС

b) ТЭЦ

c) ГЭС

d) АЭС

e) ГТУ

21. Какие охлаждающие агенты применяют в турбогенераторах:

a) Сухой диэлектрик

b) Водород

c) Дистиллированная вода

d) Трансформаторное масло

e) Азот

f) Кислород

22. Основные части конструкции трансформатора:

a) Изоляционная часть

b) Магнитная система

c) Корпус

d) Система заземления

e) Обмотки

f) Система охлаждения

g) Базовая часть

23. Что изображают на оперативной схеме?

24. Перечислите общие требования, предъявляемые к схемам:

a) Надежность

b) Экономичность

c) Удобство эксплуатации

d) Техническая гибкость

e) Срок эксплуатации

f) Размеры отчуждаемых земель и их стоимость

g) Количество присоединений

h) Экологическая чистота

i) Компактность

j) Унифицированность

k) Все вышеперечисленное

25. В каких случаях устанавливается ГРУ на ТЭЦ (устройство генераторного напряжения)

26. Способы гашения дуги выше 1 кВ:

a) Удлинение дуги

b) Гашение дуги в масле

c) Деление длинной дуги на ряд коротких дуг

d) Газовоздушное дутье

e) Гашение дуги в узких щелях

f) Многократный разрыв цепи тока

g) Движение дуги в магнитном поле

h) Гашение дуги в вакууме

i) Гашение дуги в газах высокого давления

////////////////////////////
