Проектирование систем электроснабжения (13.03.02 «Электроэнергетика и электротехника»). Тесты (2014 год)





ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №1

1. Задание

Сопоставить электростанцию и используемый ею вид энергии

ГЭС	Энергия деления ядер
АЭС	Энергия сжигаемого топлива
ТЭС	Энергия воды

2. Задание

Отметьте правильный ответ

Что дает объединение электростанций в единую энергосистему?

1.                  Повысить надежность электроснабжения потребителей

2.                  Повысить коэффициент мощности в энергосистеме

3.                  Снизить токи к.з. в энергосистеме

3. Задание

Сопоставить электростанцию и её КПД

КЭС	80-90%
ТЭЦ	35-40%
ГЭС	60-70%

4. Задание

Отметьте правильный ответ

От чего зависит частота тока в энергосистеме?

1.                  Скорости вращения генератора на электростанции

2.                  Тока возбуждения генератора на электростанции

3.                  Мощности генератора на электростанции

5. Задание

Отметьте правильный ответ

Как подразделяются электростанции?

1.                  По виду энергии потребляемой первичным двигателем

2.                  По месту расположения электростанции

3.                  По мощности электростанции

6. Задание

Отметьте правильный ответ

Как подразделяются электростанции?

1.                  По виду энергии потребляемой первичным двигателем

2.                  По месту расположения электростанции

3.                  По мощности электростанции

7. Задание

Сопоставить термины с их определениями

Энергетическая система	Совокупность взаимосвязанных электроустановок, предназначенных для производства, передачи и распределения электроэнергии
Система электроснабжения	Совокупность машин, аппаратов, линий и вспомогательного оборудования предназначенных для производства, трансформации, передачи, распределения электроэнергии и преобразования её в другой вид энергии, изменения рода тока, напряжения, частоты или числа фаз
Электроустановка	Совокупность электроустановок по выработке, распределению и потреблению электроэнергии и теплоты, связанных между собой электрическими и тепловыми сетями

8. Задание

Отметьте правильный ответ

Длительный опыт эксплуатации энергосистем показал целесообразность?

1.                  Соединения отдельных энергосистем между собой

2.                  Отдельной работы энергосистем

3.                  Объединение энергосистем по месту расположения

9. Задание

Отметьте правильный ответ

Какой частоты в нашей стране производится и распределяется трёхфазный переменный ток?

1.                  50 Герц

2.                  55 Герц

3.                  60 Герц

10. Задание

Отметьте правильный ответ

Какой документ регламентирует требования к системам электроснабжения?

1.                  Правила устройства электроустановок (ПУЭ)

2.                  Строительные нормы и правила (СНиП)

3.                  Документация потребителей

11. Задание

Отметьте правильный ответ

Что является особенностью работы электростанции?

1.                  Выработать столько электроэнергии, сколько её требуется в данный момент

2.                  Выработать больше электроэнергии, чем её требуется

3.                  Выработать меньше электроэнергии, чем её требуется

12. Задание

Отметьте правильный ответ

Как на действующих предприятиях строятся годовые графики нагрузок?

1.                  по типовым графикам для двух типовых дней в год путем суммирования

2.                  сумма всех суточных графиков за весь год

3.                  сумма графиков нагрузки за каждый месяц

13. Задание

Отметьте правильный ответ

Что представляет собой годовой график нагрузки?

1.                  кривую изменения убывающей нагрузки в течении года

2.                  кривую изменения возрастающей нагрузки в течении года

3.                  кривую изменения средней нагрузки

14. Задание

Отметьте правильный ответ

О чем дает наглядное представление график нагрузки?

1.                  о характере потребления энергии электроустановками за рассматриваемый период

2.                  об изменениях напряжения электроустановок за рассматриваемый период

3.                  об изменениях потребляемой мощности за рассматриваемый период



15. Задание

Отметьте правильный ответ

Какие из показателей качества электроэнергии оказывают наибольшее влияние на режим работы электроприемников и электрооборудования сетей?

1.                  Отклонения и колебания напряжения

2.                  Качения напряжения

3.                  Отклонение частоты

16. Задание

Отметьте правильный ответ

Чем регламентируется нормы качества электроэнергии в нашей стране?

1.                  ГОСТом

2.                  СНиПом

3.                  ПУЭ

17. Задание

Отметьте правильный ответ

Что чаще всего является причиной колебания напряжения на определенном участке сети?

1.                  Резкие изменения нагрузки

2.                  Короткое замыкание

3.                  Перенапряжения

18. Задание

Отметьте правильный ответ

Что вызывает несинусоидальность напряжения?

1.                  Электроприемники с нелинейными вольт-амперными характеристиками

2.                  Электроприемники работающие в повторно-кратковременном режиме

3.                  Электроприемники с нагрузкой ниже 20%

19. Задание

Отметьте правильный ответ

Что вызывает несимметричность напряжения в сети?

1.                  Электроприемники включенные на фазное напряжение

2.                  Электроприемники включенные на линейное напряжение

3.                  Электроприемники работающие в кратковременном режиме

20. Задание

Отметьте правильный ответ

Сколько существует категорий электроприемников по надежности электроснабжения?

1.                  3 категории

2.                  2 категории

3.                  5 категорий

21. Задание

Отметьте правильный ответ

Сколько источников питания должны обеспечивать электроэнергией электроприемники I категории?

1.                  2 независимых взаиморезирвирующих источника питания

2.                  2 независимых друг от друга источника питания

3.                  1 источник питания

22. Задание

Отметьте правильный ответ

Группа потребителей какой категории является наиболее многочисленной?

1.                  IIй - категории

2.                  Iй - категории

3.                  IIIй - категории

23. Задание

Отметьте правильный ответ

На какое время допустимо отключение потребителей IIй категории?

1.                  не более 2 часов

2.                  не более 3 часов

3.                  не более 4 часов

24. Задание

Отметьте правильный ответ

На какое время допустимо отключение потребителей Iй категории?

1.                  На время автоматического восстановления питания

2.                  Не более 24 часов

3.                  На время ручного восстановления питания

25. Задание

Сопоставить категорию электроснабжения и соответствующие ей электроприемники

3я категория	Перерыв электроснабжения, которых повлечет за собой: опасность для жизни людей, массовый брак продукции, расстройство сложного технологического процесса, повреждению основного дорогостоящего оборудования
1я категория	Перерыв электроснабжения, которых повлечет за собой: массовый простой рабочих мест и механизмов, недовыпуск продукции, нарушению нормальной жизнедеятельности большого количества городских и сельских жителей
2я категория	Перерыв в работе которых не повлечет за собой опасность для жизни людей и не вызовет массовый простой рабочих мест

26. Задание

Отметьте правильный ответ

Для чего служат внутрицеховые электрические сети напряжением до 1 кВ?

1.                  Для распределения электроэнергии внутри цехов предприятия

2.                  Для распределения электроэнергии по всему предприятию

3.                  Для распределения электроэнергии между цехами

27. Задание

Отметьте правильный ответ?

1.                  Q = P×tgφ      б.    Q = P×cosφ        в.   Q = P×sinφ

28. Задание

Убрать неверный ответ

Каких мероприятий не бывает для компенсации реактивной мощности?

1.                  Оперативных

2.                  Технические

3.                  Организационные

29. Задание

Отметьте правильный ответ

Во что преобразовывается активная энергия потребляемая электроприемниками?

1.                  Преобразовывается в другой вид энергии, (механическую, тепловую и т.д.)

2.                  Полностью расходуется на покрытие всех потерь в электрических сетях

3.                  Для нормальной работы силовых трансформаторов на подстанциях

30. Задание

Решить задачу

Питание кормоцеха осуществляется по линии 10 кВ длиной 300 м, выполненной кабелями марки ААБ2(3 Х 120) мм 2 . Передаваемый по кабелям ток в период максимума составляет Iм =400 А при cos φ=0,85. В течение года по линии передано Wг =32·106 кВт·ч активной и Vг ==21·106 квар·ч реактивной энерrии; цех работает непрерывно. Определить годовые потери электроэнергии в кабельной линии.













ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №2

1. Задание

Отметьте правильный ответ

На что расходуется реактивная мощность Q?

1.                  На создание магнитных полей в электродвигателях, трансформаторах, линиях

2.                  На увеличение пропускной способности трансформаторов

3.                  На снижение активных потерь в системах электроснабжения

2. Задание

Отметьте правильный ответ

Реактивная индуктивная мощность является?

1.                  Потребляемой

2.                  Генерируемой

3.                  Компенсируемой

3. Задание

Отметьте правильный ответ

Что называется коэффициентом мощности электрической цепи?

1.                  косинус угла между активной и полной мощностью из треугольника мощностей

2.                  косинус угла между активной и реактивной мощностью из треугольника мощностей

3.                  косинус угла между реактивной и полной мощностью из треугольника мощностей

4. Задание

Сопоставить термины и определения

Нагрузка электродвигателя	Кривая, показывающая изменение нагрузок за определенный (заданный) промежуток времени
Расчетная нагрузка по допускаемому нагреву	Мощность на валу двигателя, которую он развивает в данный момент времени
График нагрузки	Неизменная во времени 30-минутная нагрузка, которая вызывает такой же нагрев проводников сети или тепловой износ изоляции, как и реальная переменная во времени нагрузка

5. Задание

Отметьте правильный ответ

Что обеспечивает правильное определение ожидаемых расчетных нагрузок?

1.                  бесперебойность питания, надежность электроснабжения

2.                  безопасность эксплуатации

3.                  возможность эксплуатации сети без обслуживания

6. Задание

Отметьте правильный ответ

К чему приводит завышение ожидаемых нагрузок?

1.                  к удорожанию строительства

2.                  к уменьшению пропускной способности

3.                  к нагреву проводов

7. Задание

Отметьте правильный ответ

Для чего предназначены предохранители?

1.                  Для защиты от тока к.з.

2.                  Для защиты от перегрузки

3.                  Для защиты от перенапряжений

8. Задание

Отметьте правильный ответ

Что является рабочим элементом предохранителя?

1.                  Плавкая вставка

2.                  Диэлектрический корпус

3.                  Магнитный расцепитесь

9. Задание

Уберите неверный ответ

Какими параметрами характеризуются предохранители?

1.                  Номинальный ток электромагнитного расцепителя

2.                  Номинальный ток предохранителя

3.                  Номинальный ток плавкой вставки

10. Задание

Отметьте правильный ответ

При выборе предохранителя, какое из условий должно соблюдаться?

1.                       б.          в.

11. Задание

Отметьте правильный ответ

По какому условию выбирается ток плавкой вставки предохранителя?

1.                        б.        в.

12. Задание

Отметьте правильный ответ

По каким параметрам строится характеристика предохранителя?

1.                  По времени и току

2.                  По току и напряжению

3.                  По времени и мощности

13. Задание

Сопоставить термины и их определения

Номинальное напряжение	Совокупность машин, аппаратов, линий и вспомогательного оборудования предназначенных для производства, трансформации, передачи, распределения электроэнергии и преобразования её в другой вид энергии, изменения рода тока, напряжения, частоты или числа фаз
Электроустановка	Аппарат, агрегат, механизм, предназначенный для преобразования электроэнергии в другой вид энергии
Электроприёмник	Напряжение обеспечивающие нормальную работу электрооборудования

14. Задание

Отметьте правильный ответ

Какого из перечисленных классов напряжения не существует в промышленности?

1.                  550 кВ

2.                  330 кВ

3.                  110 кВ

15. Задание

Отметьте правильный ответ

Во сколько раз линейное напряжение отличается от фазного напряжения?

1.

2.

16. Задание

Отметьте правильный ответ

По какому признаку разбиваются однофазные электроприемники на группы?

1.                  Равномерно по фазам

2.                  По месту расположения на отдельные группы

3.                  По номинальной мощности на крупные узлы (распределительные пункты и шинопроводы)

17. Задание

Отметьте правильный ответ

Допустимая не равномерность распределения потребителей по фазам?

1.                  15%

2.                  10%

3.                  5%

18. Задание

Уберите неверный ответ

Чем должны защищаться электросети и электроприёмники напряжением до 1000 В?

1.                  Маломасляными выключателями

2.                  Предохранителями

3.                  Автоматическими выключателями

19. Задание

Отметьте правильный ответ

Для защиты от чего предназначены предохранители?

1.                  От токов короткого замыкания

2.                  От перенапряжений

3.                  От перегрузки

20. Задание

Отметьте правильный ответ

К чему может привести чрезмерно высокая температура нагрева проводника?

1.                  К преждевременному износу и старению изоляции

2.                  К улучшению его работы

3.                  К целесообразной эксплуатации электрической сети

21. Задание

Отметьте правильный ответ

С чего начинается расчет сети по нагреву?

1.                  С выбора марки проводника

2.                  С выбора длины проводника

3.                  С выбора защитной аппаратуры

22. Задание

Отметьте правильный ответ

Может ли защитный аппарат выполнять несколько функций?

1.                  Да

2.                  Нет

23. Задание

Отметьте правильный ответ

Что происходит с проводниками электрических сетей от прохождения по ним тока выше номинального?

1.                  Нагреваются выше допустимых значений

2.                  Усиленно охлаждаются

3.                  Ничего не происходит

24. Задание

Отметьте правильный ответ

Для чего необходима проверка защищенности сетей защитными аппаратами от токов к.з.?

1.                  Для обеспечения целостности проводника

2.                  Для выбора защитной аппаратуры

3.                  Для выбора сечения проводника

25. Задание

Какая схема изображена на рисунке?

1.                  Радиальная схема

2.                  Магистральная схема

3.                  Смешная схема

26. Задание

Отметьте правильный ответ

Какой недостаток у радиальных схем?

1.                  Малая экономичность, большое число защитной и коммутационной аппаратуры

2.                  Низкая надежность электроснабжения

3.                  Упрощает конструкции цеховой подстанции

27. Задание

Отметьте правильный ответ

Какие схемы наиболее часто применяются в производственных цехах?

1.                  Радиальная схема

2.                  Магистральная схема

3.                  Смешная схема

28. Задание

Отметьте правильный ответ

Разновидностью, каких схем являются схема БТМ (блок трансформатор-магистраль)?

1.                  Магистральная схема

2.                  Радиальная схема

3.                  Смешная схема

29. Задание

Отметьте правильный ответ

Какими достоинствами обладают схемы блок трансформатор-магистраль?

1.                  Боле простая конструкция цеховой ТП

2.                  Более высока надежность электроснабжения

3.                  Возможность применять для электроснабжения любой категории потребителей

30. Задание

Решить задачу

На подстанции установлены два понижающих двухобмоточных трансформатора 115/11кВ номинальной мощностью 10 МВ·А. (см. рис.). Для каждого трансформатора: ΔРхх=18 кВт, ΔРкз=60 кВт, Uкз= 10,5%, Iхх=0,9%. Определить потери мощности в них при нагрузке Sн=12+j7,2 МВ·А, а также изменение коэффициента мощности при переходе с низкой на высокую сторону.















ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №3

1. Задание

Какой тип распределительных пунктов удобней применить для данной схемы?

1.                  С автоматическими выключателями на вводе

2.                  С зажимами на вводе

2. Задание

Отметьте правильный ответ

В каком случае применяются перечисленные методы?

1.                  Для оценочных расчетов при определении электрических нагрузок на высоком напряжении

2.                  Для определения электрических нагрузок небольшого количества электроприемников

3.                  Для точного определения электрических нагрузок крупных предприятий

3. Задание

Отметьте правильный ответ

В каких сетях возможно применение расчет электрических нагрузок методом коэффициента максимума?

1.                  В сетях напряжением до1000 В

2.                  В электрических напряжением выше 1000 В крупных предприятий

3.                  Класс напряжения и мощность предприятия не влияет на метод расчета электрических нагрузок

4. Задание

Отметьте правильный ответ

Для чего необходимо производить расчет электрических нагрузок?

1.                  Для выбора мощности трансформатора и целом всей системы электроснабжения

2.                  Для выбора сечения распределительной сети

3.                  Для выбора защитной аппаратуры всех электроприемников цех или предприятия

5. Задание

Сопоставить термины и их определения

Коэффициент заполнения графика	Число одинаковых по режиму работы электроприемников одинаковой мощности, которое обеспечивает тот же расчетный максимум, что и группа различных по мощности и режиму работы электроприемников
Эффективное число электроприемников	Не простое суммирование номинальных мощностей, а определение ожидаемых расчетных нагрузок
Что такое расчет электрических нагрузок	Отношение средней нагрузки за максимально загруженную смену к расчетной максимальной нагрузке

6. Задание

Что такое Ки в даной формуле и что характеризует?

1.                  коэффициент использования, загруженность электроприемников

2.                  изменяющийся коэффициент, экономичность электроприемников

3.                  коэффициент заполнения, работоспособность электроприемников

7. Задание

Сопоставить термины и определения

Потеря напряжения	Алгебраическая разность между фактическим (действительным) напряжением сети и номинальном напряжением электроприёмника, отнесенная к номинальному напряжению
Падение напряжения	Алгебраическая разность между напряжением источника питания и напряжением в месте подключения электроприёмника к сети
Отклонение напряжения	Геометрическая разность векторов напряжений переменного тока в начале и в конце рассматриваемого участка электрической сети

8. Задание

Отметьте правильный ответ

Каким должно быть напряжение на выводах для нормальной работы электроприемника?

1.                  близким к номинальному значению

2.                  больше номинального значения

3.                  меньше номинального значения

9. Задание

Сопоставить термины и обозначение

Падение напряжения
Поперечная составляющая падения напряжения
Продольная составляющая падения напряжения

10. Задание

Отметьте правильный ответ

Сколько должно составлять допустимое отклонение напряжения у электроприёмников?

1.                  не выше 5%

2.                  не менее 3%

3.                  не выше 10%

11. Задание

Уберите неверный ответ

Как делятся шинопароводы по назначению?

1.                  Смешанные (ШСА)

2.                  Магистральные (ШМА)

3.                  Осветительные (ШОС)

12. Задание

Сопоставить термины и их определения

Электропроводка	Комплектные устройства, изготавливаемые заводами, различных марок и конструкций
Шинопровод	Совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими и защитными конструкциями, устанавливаемыми в соответствии с правилами устройства электроустановок
Распределительный пункт	Комплектные электротехнические устройства для внутрицеховых электросетей

13. Задание

Отметьте правильный ответ

Для чего предназначены распределительные пункты?

1.                  Для приёма и распределения электроэнергии

2.                  Для производства и распределения электроэнергии

3.                  Для учёта электроэнергии

14. Задание

Отметьте правильный ответ

Как различаются распределительные пункты по конструктивному исполнению?

1.                  С зажимами на вводе и с автоматическими выключателями

2.                  Навесные, напольные, утопленные

3.                  С однополюсными и трехполюсными автоматическими выключателями на отходящих линиях



15. Задание

Отметьте правильный ответ

Что такое К.З.?

1.                  Всякое случайное или преднамеренное, непредусмотренное нормальным режимом работы, электрическое соединение различных точек между собой или землей, при котором токи в ветвях резко возрастают

2.                  Всякое случайное или преднамеренное, непредусмотренное нормальным режимом работы, электрическое соединение различных точек между собой или землей, при котором токи в ветвях резко уменьшаются за счет увеличения напряжения

3.                  Всякое случайное или преднамеренное, непредусмотренное нормальным режимом работы, электрическое соединение различных точек между собой или землей, при котором токи в ветвях плавно увеличиваются







16. Задание

Отметьте правильный ответ

Какой вид К.З. наиболее часто возникает в сети?

1.                  однофазное К.З.

2.                  двухфазное К.З.

3.                  трехфазное К.З.

17. Задание

Отметьте правильный ответ

К чему приводит старение изоляции?

1.                  к возникновению К.З.

2.                  к уменьшению пропускной способности токоведущих частей

3.                  к снижению напряжения в сети

18. Задание

Отметьте правильный ответ

По какому виду К.З. необходимо выбирать силовое электрооборудование?

1.                  трехфазное К.З.

2.                  двухфазное К.З.

3.                  однофазное К.З. на землю

19. Задание

Отметьте правильный ответ

От чего зависит величина тока К.З.?

1.                  от мощности энергосистемы

2.                  от мощности потребителей

3.                  от вида распределительного устройства

20. Задание

Отметьте правильный ответ

Предназначены ли выключатели нагрузки для отключения токов К.З.?

1.                  нет

2.                  да

21. Задание

Отметьте правильный ответ

От чего зависит выбор типа разъединителя?

1.                  от места его установки

2.                  от условий среды

3.                  от величины нагрузки

22. Задание

Отметьте правильный ответ

По какому параметру выбираются трансформаторы напряжения?

1.                  по вторичной нагрузке

2.                  по первичной нагрузке

3.                  по току

23. Задание

Отметьте правильный ответ

По какому параметру не выбираются трансформаторы тока?

1.                  по отключающей способности

2.                  по электродинамической стойкости

3.                  по термической стойкости

4.                  по напряжению

24. Задание

Убрать неправильный ответ

Что дает увеличение сечения проводника ?

1.                  Повысить компенсацию реактивной мощности

2.                  Уменьшить потери

3.                  Увеличить стоимость проводника

25. Задание

Отметьте правильный ответ

Как определяется экономическое сечение проводника?

1.                                б.           в.

26. Задание

Отметьте правильный ответ

До какого значения округляется расчетное сечение токоведущих частей?

1.                  до ближайшего стандартного сечения

2.                  до ближайшего меньшего сечения

3.                  до ближайшего большего сечения

27. Задание

Отметьте правильный ответ

Чем регламентируется значение экономической плотности тока?

1.                  ПУЭ

2.                  СНиПом

3.                  ГОСТом

28. Задание

Отметьте правильный ответ

От чего зависит число часов использования максимума нагрузки?

1.                  от числа смен в сутки

2.                  от числа силовых трансформаторов на ТП

3.                  от номинального напряжения сети

29. Задание

Отметьте правильный ответ

Что позволяет осуществить метод выбора сечения токоведущих частей по экономической плотности тока?

1.                  при минимальном сечении провода обеспечить наименьшие потери электроэнергии

2.                  уменьшить номинальные токи в сети

3.                  повысить потери напряжения





30. Задание

Решить задачу

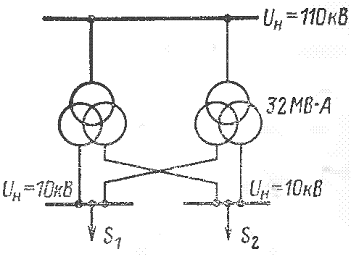

На подстанции установлены два двухобмоточных трансформатора с расщепленными обмотками низшего напряжения (см. рис.) 115/10,5/10,5 кВ, 32 МВ·А. Для двух параллельно работающих трансформаторов определить потери мощности в случае S1=S2=20 МВ·А, принимая в данном случае равными коэффициенты мощности нагрузок обеих обмоток.























ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №4

1. Задание

Уберите неверный ответ

Каких типов бывают ячейки?

1.                  ОРУ

2.                  КСО

3.                  КРУ

2. Задание

Отметьте правильный ответ

В процессе К.З. проводники нагреваются. Что происходит с сопротивлением?

1.                  увеличивается

2.                  уменьшается

3.                  остается неизменным

3. Задание

Отметьте правильный ответ

В какой из ячеек выключатель не закреплен стационарно, а установлен на тележке?

1.                  КРУ

2.                  КСО

3.                  ЗРУ

4. Задание

Отметьте правильный ответ

Где размещается все оборудование ячеек КРУ и КСО?

1.                  в шкафах

2.                  на тележке

3.                  в камерах

5. Задание

Отметьте правильный ответ

Какое из распределительных устройств больше по габаритам?

a)                  КРУ

b)                 КСО

c)                  ОРУ

6. Задание

Сопоставить термины и их определения

Распределительное устройство	Это распределительное устройство, предназначенное для приема и распределения электроэнергии напряжением 6-10 кВ
Распределительный пункт	Это распределительное устройство, состоящее из закрытых шкафов с встроенными в них аппаратами, измерительными и защитными приборами и вспомогательными приборами
Комплектные распределительные устройства	Это сооружение, предназначенное для приема и распределения электроэнергии и содержащее электроаппараты, шины и вспомогательные устройства

7. Задание

Отметьте правильный ответ

Для чего применяют трансформаторные подстанции?

1.                  для электроснабжения предприятия

2.                  для экономии электроэнергии

3.                  для безопасности предприятия

8. Задание

Отметьте правильный ответ

Как должны располагаться подстанции по отношению к центрам подключенных к ним нагрузок?

1.                  максимально близко

2.                  максимально отдаленно

3.                  независимо

9. Задание

Отметьте правильный ответ

Что разрабатывается при проектировании системы электроснабжения предприятий различных отраслей?

1.                  генеральный план объекта

2.                  план расположения трансформаторной подстанции

3.                  главная схема





10. Задание

Отметьте правильный ответ

Зависит ли выбор расположения трансформаторной подстанции от местных условий среды?

1.                  да

2.                  нет

3.                  частично

11. Задание

Сопоставить термины и их определения

Защитное отключение	Преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока или с глухозаземленной средней точкой источника в сетях постоянного тока
Защитное заземление	Это заземление, предназначенное для создания нормальных условий работы аппарата и электроустановки
Защитное зануление	Это преднамеренное электрическое соединение какой-либо части электроустановки с заземляющим устройством для обеспечения электробезопасности





12. Задание

Уберите один неверный ответ

Какие бывают заземлители для выполнения заземления?

1.                  натуральные

2.                  естественные

3.                  искусственные

13. Задание

Отметьте правильный ответ

Что должно быть выполнено в электроустановках до 1 кВ с глухозаземленной нейтралью для защиты от поражения током людей?

1.                  зануление

2.                  заземление

3.                  защитное отключение

14. Задание

Отметьте правильный ответ

Что должно быть выполнено в электроустановках выше 1 кВ с изолированной и эффективно заземленной нейтралью для защиты людей от поражения электрическим током?

1.                  заземление

2.                  зануление

3.                  защитное отключение

15. Задание

Сопоставить термины и их определения

Траншея	Непроходное кабельное сооружение глубиной до 0,4-1,2 м, покрытое съёмными металлическими или бетонными плитами
Канал	Более глубокое (до 2,5 м) сооружение, устраиваемое в земле для прокладки многих кабелей (более 40) и имеющее устройство принудительной вентиляции
Туннель	Сооружение в земле глубиной 0,7-0,8 метра для укладки кабеля на подушку из песка толщиной 0,1 метр и последующей его засыпкой землей

16. Задание

Сопоставить термины и их определения

Канализация электроэнергии	Устройство для передачи электроэнергии, состоящее из одного или нескольких параллельных кабелей с соединенными, стопорными и концевыми муфтами (заделками) и крепежными деталями
Кабельная линия	Распределение электроэнергии с помощью воздушных, кабельных линий и токопроводов от места производства до места потребления
Воздушная линия	Выполняется из неизолированных проводов, расположенных на открытом воздухе и прикрепляемых к опорам с помощью изоляторов и арматуры



17. Задание

Уберите один неверный ответ

Какие элементы входят в ячейку КРУ?

1.                  выключатель

2.                  трансформаторы напряжения

3.                  трансформаторы тока

4.                  разъединители

18. Задание

Отметьте правильный ответ

Чем комплектуют закрытые распределительные устройства напряжением 6-10 кВ?

1.                  ячейками КРУ внутренней установки

2.                  ячейками КРУ наружной установки

3.                  открыто установленным оборудованием

19. Задание

Отметьте правильный ответ

Чем комплектуют открытые распределительные устройства?

1.                  открыто установленным оборудованием

2.                  ячейками КРУ наружной установки

3.                  ячейками КРУ внутренней установки

20. Задание

Отметьте правильный ответ

Обслуживание, каких распределительных устройств сложней и требует более дорогостоящего оборудования?

1.                  ОРУ

2.                  ЗРУ

3.                  КРУ

21. Задание

Отметьте правильный ответ

Сколько основных элементов имеет каждая подстанция?

1.                  3

2.                  2

3.                  4

21. Задание

Отметьте правильный ответ

В каком исполнении сооружают распределительные устройства высшего напряжения (110 кВ и выше)?

1.                  открытого (ОРУ)

2.                  закрытого (ЗРУ)

22. Задание

Отметьте правильный ответ

По какому методу удобно определить центр энергетических нагрузок?

1.                  метод нахождения геометрического центра тяжести плоской фигуры

2.                  метод аналогии массы и электронагрузками

3.                  методом удельной плотности электрических нагрузок

23. Задание

Отметьте правильный ответ

Что должны обеспечивать силовые трансформаторы в нормальных условиях?

1.                  питание всех электроприемников предприятия

2.                  надежность работы

3.                  экономию электроэнергии

24. Задание

Отметьте правильный ответ

Сколько трансформаторов должно быть на ГПП предприятия с электроприемниками первой и второй категории надежности?

1.                  не более 2-х

2.                  не менее 2-х

3.                  сколько угодно

25. Задание

Отметьте правильный ответ

Что обеспечивает установка на подстанции не более 2-х трансформаторов?

1.                  надежное питание потребителей всех категорий

2.                  безаварийность

3.                  экономичность

26. Задание

Отметьте правильный ответ

Что необходимо знать для выбора мощности цеховых трансформаторных подстанций?

1.                  среднюю расчетную мощность за максимально загруженную смену

2.                  максимальную расчетную мощность

3.                  полную расчетную мощность

27. Задание

Отметьте правильный ответ

Какой должна быть работа трансформаторов на двух трансформаторных подстанциях в сетях промышленных предприятий для уменьшения токов К.З.?

1.                  раздельной

2.                  совместной

3.                  поочередной

28. Задание

Сопоставить допустимую нагрузку трансформаторов в нормальном режиме и категорию электроснабжения

Вторая категория	0,6-0,7
Третья категория	0,7-0,8
Первая категория	0,9-0,95



29. Задание

Отметьте правильный ответ

Что необходимо учесть при составлении расчетной схемы и схемы замещения?

1.                  активные и индуктивные сопротивления всех элементов

2.                  активную и реактивную мощности

3.                  токи К.З.





30. Задание

Решить задачу

Определить активные потери мощности в обмотках трехобмоточного трансформатора 40 МВ·А при коэффициентах загрузки kЗ ВН=0,8; kЗ СН=0,45; kЗ ВН=0,35; ΔРхх=63 кВт; ΔРкз=230 кВт.



















ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №5

1. Задание

Отметьте правильный ответ

По какой формуле определяется ударный ток К.З.?

1.                            б.               в.

2. Задание

Отметьте правильный ответ

На величину тока К.З. оказывают ли влияние асинхронные электродвигатели мощностью более 1000 В?

1.                  расположенные вблизи от места К.З.

2.                  расположенные вдали от места К.З.

3.                  не оказывают влияния

3. Задание

Отметьте правильный ответ

При каком К.З. возникает наибольшая сила тока?

1.                  однофазном К.З.

2.                  двухфазном К.З.

3.                  трехфазном К.З.

4. Задание

Отметьте правильный ответ

Почему можно не учитывать апериодическую составляющую тока К.З.?

1.                  медленно затухает

2.                  быстро затухает

3.                  так как величина постоянная

5. Задание

Отметьте правильный ответ

Согласно ПУЭ в электроустановках 6-35 кВ с изолированной нейтралью какое должно быть сопротивление заземляющего устройства?

1.                             б.             в.





6. Задание

Отметьте правильный ответ

Что характеризует коэффициент сезонности?

1.                  промерзание и просыхание грунта в течение года

2.                  зависимость сопротивления грунта от среды

3.                  зависимость сопротивления грунта от конструкции заземляющего устройства





7. Задание

Отметьте правильный ответ

Какое значение не должно превышать сопротивление заземляющего устройства для электроустановок 110кВ?

1.                  0,5 Ом

2.                  10 Ом

3.                  4 Ом

8. Задание

Уберите один неверный ответ

С помощью чего выполняется заземляющее устройство?

1.                  с помощью продольных заземлителей

2.                  с помощью вертикальных заземлителей

3.                  с помощью горизонтальных заземлителей





9. Задание

Отметьте правильный ответ

Что при расчете заземляющих устройств определяется в первую очередь?

1.                  емкостной ток замыкания на землю

2.                  число вертикальных заземлителей

3.                  сопротивление горизонтальных заземлителей





10. Задание

Отметьте правильный ответ

Что уточняют на основе результатов расчета заземляющих устройств?

1.                  сопротивление заземляющего устройства

2.                  количество электрооборудования

3.                  площадь подстанции

11. Задание

Отметьте правильный ответ

Какое К.З. возникает при повреждении изоляции одной фазы?

1.                  однофазное К.З.

2.                  трехфазное К.З.

3.                  междуфазное К.З.

12. Задание

Отметьте правильный ответ

Согласно ПУЭ, сколько не должно превышать сопротивление заземляющих устройств для электроустановок 110 кВ и выше в любое время года?

1.                  0,5 Ом

2.                  1 Ом

3.                  2 Ом

13. Задание

Отметьте правильный ответ

Какую схему составляют для расчета токов К.З.?

1.                  однолинейная расчетная схема

2.                  принципиальная схема

3.                  структурная схема

14. Задание

Отметьте правильный ответ

Влияет ли способ подсчета сопротивлений на результаты расчета токов К.З.?

1.                  нет

2.                  да

3.                  частично

15. Задание

Уберите неверный ответ

Какие величины задаются для расчета сопротивлений?

1.                  ток

2.                  напряжение

3.                  мощность

16. Задание

Отметьте правильный ответ



Как определяется ток К.З. при расчете сопротивлений в именованных единицах?

1.                          б.           в.

17. Задание

Отметьте правильный ответ

Для чего производится расчеты токов короткого замыкания?

1.                  для выбора и проверки электрооборудования

2.                  для выбора проводки

3.                  для определения максимальной мощности

18. Задание

Отметьте правильный ответ

В электроустановках на какое напряжение применяют трехпроводные сети с изолированной нейтралью?

1.                  до 1 кВ

2.                  выше 110 кВ

3.                  6-10-35 кВ

19. Задание

Отметьте правильный ответ

Система, с какой нейтралью наиболее экономична?

1.                  с изолированной

2.                  с глухозаземленной

3.                  с резонансно-заземленной

20. Задание

Отметьте правильный ответ

Электроустановки с глухозаземленной нейтралью следует применять при повышенных требованиях к чему?

1.                  к безопасности

2.                  к экономичности

3.                  к простоте

21. Задание

Отметьте правильный ответ

Какая система не имеет четвертого (нулевого) провода?

1.                  система с изолированной нейтралью

2.                  система с глухозаземленной нейтралью

3.                  система с резонансно-заземленной нейтралью

22. Задание

Отметьте правильный ответ

На какое напряжение применяют сети с резонансно-заземленной нейтралью?

1.                  6-35 кВ

2.                  до 6 кВ

3.                  выше 110 кВ

23. Задание

Отметьте правильный ответ

На какое напряжение применяют сети с эффективно-заземленной нейтралью?

1.                  110 кВ и выше

2.                  35 кВ

3.                  6-10 кВ

24. Задание

Отметьте правильный ответ

Что происходит с токоведущими частями при прохождении по ним тока?

1.                  нагреваются

2.                  охлаждаются

3.                  ничего не происходит

25. Задание

Отметьте правильный ответ

К чему может привести чрезмерное повышение температуры токоведущих частей при К.З.?

1.                  к выжиганию изоляции

2.                  к нарушению режима работы

3.                  к отклонению защитной аппаратуры

26. Задание

Отметьте правильный ответ

По какому параметру производится проверка аппаратов на термическую стойкость?

1.                                б.                    в.

27. Задание

Отметьте правильный ответ

Чем должны обладать все элементы токоведущей конструкции под действием усилий, возникающих в проводниках при протекании по ним токов К.З.?

1.                  устойчивостью

2.                  прочностью

твердостью

28. Задание

Отметьте правильный ответ

Как определяется электродинамическая устойчивость жестких шин?

1.                  расчетом механических напряжений

2.                  расчетом токов

3.                  приведена в таблице

29. Задание

Отметьте правильный ответ

Согласно ПУЭ по току К.З. в каком месте проверяется одиночная кабельная линия на термическую стойкость?

1.                  в начале

2.                  в середине

3.                  в конце

30. Задание

Решить задачу

На агропредприятии установлены два параллельно работающих трансформатора по 10 МВ·А, 115/11 кВ. Haгpузкa в течение rода: 12 MBт - 2000 ч; 4,8 МВт (или 40%) - 6760 ч. Коэффициент мощности равен 0,9. Стоимость потерь электроэнергии Со = 1,5 руб/(кВт·ч). Для каждого трансформатора ΔРхх=18 кВт; ΔРкз=60 кВт. Определите годовую экономию при возможности отключения одного из трансформаторов при работе при сниженной нагрузке (загрузка 40 %).







ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №6

1. Задание

Отметьте правильный ответ

Вследствие чего возникают короткие замыкания?

1.                  при нарушении изоляции электрических цепей

2.                  резкого снижения нагрузки

3.                  плавного увеличения сопротивления

2. Задание

Отметьте правильный ответ

Какие К.З. чаще всего возникают в системе трехфазного переменного тока?

1.                  однофазные К.З.

2.                  двухфазные К.З.

3.                  трехфазные К.З.

3. Задание

Отметьте правильный ответ

Что является последствиями К.З.?

1.                  резкое увеличение тока и снижение напряжения

2.                  снижение тока и увеличение напряжения

3.                  увеличение частоты и снижение сопротивления



4. Задание

Отметьте правильный ответ

Что вызывает прохождение больших токов по проводам?

1.                  нагрев токоведущих частей и изоляции

2.                  нарушение нормального режима работы механизмов

3.                  торможение двигателей





5. Задание

Отметьте правильный ответ

Что необходимо сделать для уменьшения последствий К.З.?

1.                  отключить поврежденный участок как можно быстрей

2.                  отключить поврежденный участок, с последующим автоматическим включением

3.                  плавно снизить нагрузку





6. Задание

Отметьте правильный ответ

На что оказывает большое влияние снижение напряжения в системе?

1.                  на работу энергосистемы

2.                  не оказывает влияния

3.                  на работу автоматических устройств





7. Задание

Отметьте правильный ответ

С помощью чего определяется конструктивное выполнение трансформаторных подстанций?

1.       с помощью главной схемы

2.                  с помощью структурной схемы

3.                  с помощью принципиальной схемы





8. Задание

Отметьте правильный ответ

Какие трансформаторные подстанции в цехах промышленных предприятий имеют наибольшее распространение?

1.                  комплектные

2.                  комплексные

3.                  компонентные

9. Задание

Отметьте правильный ответ

Какой недостаток имеют КТП?

1.                  низкая надежность

2.                  высокая стоимость

сложная конструкция

10. Задание

Отметьте правильный ответ

Какие устройства применяются в сетях промышленных предприятий с раздельным питанием потребителей первой категории?

1.                  устройства автоматического включения резерва АВР

2.                  устройства автоматической частотной разгрузки АЧР

3.                  устройства автоматического повторного включения АПВ

11. Задание

Отметьте правильный ответ

Является ли обязательным устройства АВР для потребителей первой категории?

1.                  да

2.                  нет

12. Задание

Отметьте правильный ответ

Что осуществляют устройства АПВ?

1.                  быстрое повторное восстановление электроснабжения потребителей

2.                  сигнализацию о повреждениях

3.                  отключение поврежденного участка

13. Задание

Отметьте правильный ответ

Согласно ПУЭ, обязательны ли устройства АПВ на всех воздушных и кабельных линиях?

1.                  да

2.                  нет

14. Задание

Отметьте правильный ответ

Какая система автоматики применяется в случае, когда возможна недопустимая перегрузка какого-либо элемента электрической сети?

1.                  устройства автоматической разгрузки по току

2.                  автоматическое включение резерва

3.                  автоматическое повторное включение

15. Задание

Как определить общие потери напряжения для сети приведенной на схеме?

1.

2.

3.

16. Задание

Определить потери напряжения для участка сети с параметрами?

I_ном = 25 А;

cosφ = 0,5;

sinφ = 0,8;

L = 50 м;

r_o = 4,25 ом/км;

x_o =1,25 ом/км

1.                  ΔU = 6,8 (В)      б.  ΔU = 3,4 (В)      в.  ΔU = 11,6 (В)

17. Задание

Отметьте правильный ответ

Выразить потерю напряжения в процентах (%)

при исходных данных:

U_ном =380 В

ΔU =12,8 В

1.                  3,37 %

2.                  2,58 %

3.                  4,31 %



18. Задание

Ток однофазного короткого замыкания в аварийном режиме в системе напряжением до 1 кВ с глухозаземленной нейтралью определяется по формуле:

1.                   Iокз = Pн /Uф

2.                   Iокз= Uф / Xл

3.                   Iокз = Uф / Zтр./3 + Zл

4.                   Iокз = Uф / Rл



19. Задание

В соответствии с ПУЭ какой цвет используется для обозначения нулевого рабочего проводника электрической сети?

1.                  Желтый

2.                  Коричневый

3.                  Голубой

4.                  Зеленый





20. Задание

Зонный учет электроэнергии подразумевает:

1.                  Учет потребления электроэнергии по дням недели.

2.                  Учет потребления электроэнергии по времени года.

3.                  Учет потребления электроэнергии по времени суток.

4.                  Учет потребления электроэнергии по уровню напряжения.

21. Задание

От чего зависит величина нормативного коэффициента загрузки силового трансформатора по СН 174-75?

1.                  От перегрузки в послеаварийном режиме.

2.                  От схемы подключения трансформатора.

3.                  От категории электроприемников по надежности снабжения электроэнергией.

4.                  От величины подключенной нагрузки.

22. Задание

Что означают буквы T и N в обозначениях токоведущих проводников в зависимости от их конфигурации? Вторая буква обозначения.

1. T – изолированная нейтраль , N - соединение с проводящих частей с землей отсутствует.

2. T - непосредственное соединение с землей, N – соединение проводящих частей с с помощью РЕ или РЕ N – проводника.

3. T – заземленная нейтраль, N – изолированная нейтраль.

4. T – Отсутствует соединение с проводящих частей с землей, N- непосредственное соединение токопроводящих частей с землей.

23. Задание

Отметьте правильный ответНа каком классе напряжения генераторы на электростанциях вырабатывают электроэнергию?

1.                  6-10 кВ

2.                  0,4-0,6 кВ

3.                  35-110 кВ



24. Задание

Сопоставить электростанцию и используемый ею вид энергии

ГЭС	Энергия деления ядер
АЭС	Энергия сжигаемого топлива
ТЭС	Энергия воды

25. Задание

Отметьте правильный ответ

Что дает объединение электростанций в единую энергосистему?

1.                  Повысить надежность электроснабжения потребителей

2.                  Повысить коэффициент мощности в энергосистеме

3.                  Снизить токи к.з. в энергосистеме

26. Задание

Указать тип системы конфигурации сети, изображенной на рисунке.

1.                  TN – S

2.                  TN – C – S

3.                  IT

4.                  TN –C

5.                  TT

27. Задание

Укажите тип системы конфигурации сети, изображенной на рисунке.

1.                  TN -C

2.                  IT

3.                  TN – C – S

4.                  TN – S

5.                  TT



28. Задание

Отметьте правильный ответ

Как подразделяются электроустановки потребителей по напряжению?

1.                  До 1 кВ и выше 1 кВ

2.                  До 0,66 кВ и выше 0,66 кВ

3.                  До 6 кВ и выше 6 кВ



29. Задание

Единица измерения полной мощности?

1. Вт

2. В

3. вар

4. ВА



30. Задание

Решить задачу

На агропредприятии работают 100 электродвиrателей трехфазного тока 380В, средняя номинальная мощность которых Рср=2,5 кВт. Распределительная сеть радиальная, выполнена медным проводом,

проложенным в газовых трубах. Средняя длина каждой линии Lcp=20 м, средний коэффициент использования двигателя kи.ср=0,7. Определите, как изменятся потери в распределительной сети при напряжении 660В при том же сечении провода.











ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №7

1. Задание

Отметьте правильный ответ

Вследствие чего возникают короткие замыкания?

1.                  при нарушении изоляции электрических цепей

2.                  резкого снижения нагрузки

3.                  плавного увеличения сопротивления

2. Задание

Отметьте правильный ответ

Какие К.З. чаще всего возникают в системе трехфазного переменного тока?

1.                  однофазные К.З.

2.                  двухфазные К.З.

3.                  трехфазные К.З.

3. Задание

Отметьте правильный ответ

Что является последствиями К.З.?

1.                  резкое увеличение тока и снижение напряжения

2.                  снижение тока и увеличение напряжения

3.                  увеличение частоты и снижение сопротивления

4. Задание

Отметьте правильный ответ

От чего зависит частота тока в энергосистеме?

1.                  Скорости вращения генератора на электростанции

2.                  Тока возбуждения генератора на электростанции

3.                  Мощности генератора на электростанции

5. Задание

Отметьте правильный ответ

Указажите тип системы конфигурации сети, изображенной на рисунке.

1.                  IT

2.                  TT

3.                  TN – S

4.                  TN – C

5.                  TN – C – S





6. Задание

Отметьте правильный ответ

Как подразделяются электростанции?

1.                  По виду энергии потребляемой первичным двигателем

2.                  По месту расположения электростанции

3.                  По мощности электростанции





7. Задание

Сопоставить термины с их определениями

Энергетическая система	Совокупность взаимосвязанных электроустановок, предназначенных для производства, передачи и распределения электроэнергии
Система электроснабжения	Совокупность машин, аппаратов, линий и вспомогательного оборудования предназначенных для производства, трансформации, передачи, распределения электроэнергии и преобразования её в другой вид энергии, изменения рода тока, напряжения, частоты или числа фаз
Электроустановка	Совокупность электроустановок по выработке, распределению и потреблению электроэнергии и теплоты, связанных между собой электрическими и тепловыми сетями





8. Задание

Отметьте правильный ответ

Длительный опыт эксплуатации энергосистем показал целесообразность?

1.    Соединения отдельных энергосистем между собой

2.    Отдельной работы энергосистем

3.    Объединение энергосистем по месту расположения





9. Задание

Отметьте правильный ответ

Какой частоты в нашей стране производится и распределяется трёхфазный переменный ток?

1.    50 Герц

2.    55 Герц

3.    60 Герц





10. Задание

1.    От чего зависит количество силовых трансформаторов, устанавливаемых на подстанции?

2.    От приведенных годовых затрат на трансформаторы.

3.    От категории питающихся электроприемников по надежности электроснабжения.

4.    От стоимости трансформаторов.

5.    От годовых эксплуатационных затрат на трансформаторы.

11. Задание

Отметьте правильный ответ

По какому параметру выбираются трансформаторы напряжения?

1.                  по вторичной нагрузке

2.                  по первичной нагрузке

3.                  по току

12. Задание

Отметьте правильный ответ

По какому параметру не выбираются трансформаторы тока?

1.                  по отключающей способности

2.                  по электродинамической стойкости

3.                  по термической стойкости

4.                  по напряжению

13. Задание

Убрать неправильный ответ

Что дает увеличение сечения проводника ?

1.                  Повысить компенсацию реактивной мощности

2.                  Уменьшить потери

3.                  Увеличить стоимость проводника

14. Задание

Отметьте правильный ответ

Как определяется экономическое сечение проводника?

1.                                б.           в.

15. Задание

Отметьте правильный ответ

До какого значения округляется расчетное сечение токоведущих частей?

1.                  до ближайшего стандартного сечения

2.                  до ближайшего меньшего сечения

3.                  до ближайшего большего сечения

16. Задание

Отметьте правильный ответ

Чем регламентируется нормы качества электроэнергии в нашей стране?

1.    ГОСТом

2.    СНиПом

3.    ПУЭ

17. Задание

Отметьте правильный ответ

Что чаще всего является причиной колебания напряжения на определенном участке сети?

От чего зависит использование одноцепных или двухцепных линий при прокладке ВЛ питающей сети?

1.     От стоимости прокладки ВЛ.

2.     От величины годовых эксплуатационных затрат на ВЛ.

3.     От рельефа местности, по которой прокладывается ВЛ.

4.     От категории питающихся электроприемников по бесперебойности электроснабжения и района по толщине стенки гололеда.

18. Задание

Отметьте правильный ответ

Что вызывает несинусоидальность напряжения?

1.    Электроприемники с нелинейными вольт-амперными характеристиками

2.    Электроприемники работающие в повторно-кратковременном режиме

3.    Электроприемники с нагрузкой ниже 20%

19. Задание

Отметьте правильный ответ

Что вызывает несимметричность напряжения в сети?

1.    Электроприемники включенные на фазное напряжение

2.    Электроприемники включенные на линейное напряжение

3.    Электроприемники работающие в кратковременном режиме

20. Задание

Отметьте правильный ответ

Что означают буквы I и T в обозначениях токоведущих проводников в зависимости от их конфигурации? Первая буква обозначения.

1.    I - соединение с землей, T - непосредственное соединение с землей.

2.    I - заземленная нейтраль, T – изолированная нейтраль.

3.    I - токоведущие части изолированы от земли, T – прямая связь нейтрали с землей.

4.    I - изолированная нейтраль, T – отсутствует соединение с землей.

21. Задание

Отметьте правильный ответ

Сколько источников питания должны обеспечивать электроэнергией электроприемники I категории?

1.    2 независимых взаиморезирвирующих источника питания

2.    2 независимых друг от друга источника питания

3.    1 источник питания

22. Задание

Отметьте правильный ответ

Группа потребителей какой категории является наиболее многочисленной?

1.    IIй - категории

2.    Iй - категории

3.    IIIй - категории

23. Задание

Отметьте правильный ответ

На какое время допустимо отключение потребителей IIй категории?

1.    не более 2 часов

2.    не более 3 часов

3.    не более 4 часов

24. Задание

Отметьте правильный ответ

Какой коэффициент загрузки допускается для трансформаторов марки ТМ не более 5 суток на время максимумов нагрузки общей продолжительностью не более 6 ч в сутки при коэффициенте начальной нагрузки К1 < 0,93?

1.    1,3

2.    1,1

3.    1,2

4.    1,4





25. Задание

Отметьте правильный ответ

По какой формуле определяется ударный ток К.З.?

1.                            б.               в.





26. Задание

Отметьте правильный ответ

На величину тока К.З. оказывают ли влияние асинхронные электродвигатели мощностью более 1000 В?

1.                  расположенные вблизи от места К.З.

2.                  расположенные вдали от места К.З.

3.                  не оказывают влияния

27. Задание

Отметьте правильный ответ

При каком К.З. возникает наибольшая сила тока?

1.                  однофазном К.З.

2.                  двухфазном К.З.

3.                  трехфазном К.З.

28. Задание

Отметьте правильный ответ

Почему можно не учитывать апериодическую составляющую тока К.З.?

1.                  медленно затухает

2.                  быстро затухает

3.                  так как величина постоянная

29. Задание

Отметьте правильный ответ

Согласно ПУЭ в электроустановках 6-35 кВ с изолированной нейтралью какое должно быть сопротивление заземляющего устройства?

1.                             б.             в.







30. Задание

Решить задачу

Определить  наиболее  экономичный  способ  питания  агропредприятия от  электростанции,  находящейся  на  расстоянии  3  км.  Напряжение гeнepaтopoв 10,5 кВ. Максимальная наrрузка SM=8,0 МВ·А при cos φ = 0,92. Среднегодовой  коэффициент  мощности  cos  φ=  0,9.  Время  работы  T  =8000

ч/roд, а время использования максимума активной наrрузки Тм=6000 ч/год.









ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №8

1. Задание

Уберите неверный ответ

Каких типов бывают ячейки?

1.                  ОРУ

2.                  КСО

3.                  КРУ





2. Задание

Отметьте правильный ответ

В процессе К.З. проводники нагреваются. Что происходит с сопротивлением?

1.                  увеличивается

2.                  уменьшается

3.                  остается неизменным

3. Задание

Отметьте правильный ответ

В какой из ячеек выключатель не закреплен стационарно, а установлен на тележке?

1.                  КРУ

2.                  КСО

3.                  ЗРУ

4. Задание

Отметьте правильный ответ

Где размещается все оборудование ячеек КРУ и КСО?

1.                  в шкафах

2.                  на тележке

3.                  в камерах

5. Задание

Отметьте правильный ответ

Какое из распределительных устройств больше по габаритам?

a)                  КРУ

b)                 КСО

c)                  ОРУ

6. Задание

Сопоставить термины и их определения

Распределительное устройство	Это распределительное устройство, предназначенное для приема и распределения электроэнергии напряжением 6-10 кВ
Распределительный пункт	Это распределительное устройство, состоящее из закрытых шкафов с встроенными в них аппаратами, измерительными и защитными приборами и вспомогательными приборами
Комплектные распределительные устройства	Это сооружение, предназначенное для приема и распределения электроэнергии и содержащее электроаппараты, шины и вспомогательные устройства

7. Задание

Отметьте правильный ответ

Для чего применяют трансформаторные подстанции?

1.                  для электроснабжения предприятия

2.                  для экономии электроэнергии

3.                  для безопасности предприятия

9. Задание

Уберите неверный ответ

Какими параметрами характеризуются предохранители?

1.                  Номинальный ток электромагнитного расцепителя

2.                  Номинальный ток предохранителя

3.                  Номинальный ток плавкой вставки





10. Задание

Отметьте правильный ответ

При выборе предохранителя, какое из условий должно соблюдаться?

1.                       б.          в.





11. Задание

Отметьте правильный ответ

По какому условию выбирается ток плавкой вставки предохранителя?

1.                        б.        в.







12. Задание

Отметьте правильный ответ

Что осуществляют устройства АПВ?

1.                  быстрое повторное восстановление электроснабжения потребителей

2.                  сигнализацию о повреждениях

3.                  отключение поврежденного участка





13. Задание

Отметьте правильный ответ

Согласно ПУЭ, обязательны ли устройства АПВ на всех воздушных и кабельных линиях?

1.                  да

2.                  нет

14. Задание

Отметьте правильный ответ

Какая система автоматики применяется в случае, когда возможна недопустимая перегрузка какого-либо элемента электрической сети?

1.                  устройства автоматической разгрузки по току

2.                  автоматическое включение резерва

3.                  автоматическое повторное включение





15. Задание

Как определить общие потери напряжения для сети приведенной на схеме?

1.

2.

3.

16. Задание

Определить потери напряжения для участка сети с параметрами?

I_ном = 25 А;

cosφ = 0,5;

sinφ = 0,8;

L = 50 м;

r_o = 4,25 ом/км;

x_o =1,25 ом/км

1.                  ΔU = 6,8 (В)      б.  ΔU = 3,4 (В)      в.  ΔU = 11,6 (В)





17. Задание

Отметьте правильный ответ

Выразить потерю напряжения в процентах (%)

при исходных данных:

U_ном =380 В

ΔU =12,8 В

1.                  3,37 %

2.                  2,58 %

3.                  4,31 %





18. Задание

Ток однофазного короткого замыкания в аварийном режиме в системе напряжением до 1 кВ с глухозаземленной нейтралью определяется по формуле:

1.                   Iокз = Pн /Uф

2.                   Iокз= Uф / Xл

3.                   Iокз = Uф / Zтр./3 + Zл

4.                   Iокз = Uф / Rл





19. Задание

В соответствии с ПУЭ какой цвет используется для обозначения нулевого рабочего проводника электрической сети?

1.                  Желтый

2.                  Коричневый

3.                  Голубой

4.                  Зеленый





20. Задание

Зонный учет электроэнергии подразумевает:

1.                  Учет потребления электроэнергии по дням недели.

2.                  Учет потребления электроэнергии по времени года.

3.                  Учет потребления электроэнергии по времени суток.

4.                  Учет потребления электроэнергии по уровню напряжения.





21. Задание

От чего зависит величина нормативного коэффициента загрузки силового трансформатора по СН 174-75?

1.                  От перегрузки в послеаварийном режиме.

2.                  От схемы подключения трансформатора.

3.                  От категории электроприемников по надежности снабжения электроэнергией.

4.                  От величины подключенной нагрузки.





22. Задание

Что означают буквы T и N в обозначениях токоведущих проводников в зависимости от их конфигурации? Вторая буква обозначения.

1.    T – изолированная нейтраль , N - соединение с проводящих частей с землей отсутствует.

2.    T - непосредственное соединение с землей, N – соединение проводящих частей с с помощью РЕ или РЕ N – проводника.

3.    T – заземленная нейтраль, N – изолированная нейтраль.

4.    T – Отсутствует соединение с проводящих частей с землей, N- непосредственное соединение токопроводящих частей с землей.

23. Задание

Отметьте правильный ответ

Что происходит с проводниками электрических сетей от прохождения по ним тока выше номинального?

1.                  Нагреваются выше допустимых значений

2.                  Усиленно охлаждаются

3.                  Ничего не происходит

24. Задание

Отметьте правильный ответ

Для чего необходима проверка защищенности сетей защитными аппаратами от токов к.з.?

1.                  Для обеспечения целостности проводника

2.                  Для выбора защитной аппаратуры

3.                  Для выбора сечения проводника

25. Задание

Какая схема изображена на рисунке?

1.                  Радиальная схема

2.                  Магистральная схема

3.                  Смешная схема

26. Задание

Отметьте правильный ответ

Какой недостаток у радиальных схем?

1.                  Малая экономичность, большое число защитной и коммутационной аппаратуры

2.                  Низкая надежность электроснабжения

3.                  Упрощает конструкции цеховой подстанции

27. Задание

Отметьте правильный ответ

Какие схемы наиболее часто применяются в производственных цехах?

1.                  Радиальная схема

2.                  Магистральная схема

3.                  Смешная схема

28. Задание

Отметьте правильный ответ

Разновидностью, каких схем являются схема БТМ (блок трансформатор-магистраль)?

1.                  Магистральная схема

2.                  Радиальная схема

3.                  Смешная схема

29. Задание

Отметьте правильный ответ

Какими достоинствами обладают схемы блок трансформатор-магистраль?

1.                  Боле простая конструкция цеховой ТП

2.                  Более высока надежность электроснабжения

3.                  Возможность применять для электроснабжения любой категории потребителей





30. Задание

Решить задачу

Определить  число  и  мощность  трансформаторов  для  завода  по переработке сельскохозяйственной продукции, расчетная мощность кoтopoгo  12 МВ·А, а график потребления электроэнергии равномерный, коэффициент заполнения  практически  равен  единице.  Считать,  что  нагрузка  завода относится  к  I-й  категории  по  тpeбованиям  надежности  электроснабжения, поэтому на ГПП должны быть установлены два трансформатора.















ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №9

1. Задание

Какой тип распределительных пунктов удобней применить для данной схемы?

1.    С автоматическими выключателями на вводе

2.    С зажимами на вводе

2. Задание

Отметьте правильный ответ

В каком случае применяются перечисленные методы?

1.    Для оценочных расчетов при определении электрических нагрузок на высоком напряжении

2.    Для определения электрических нагрузок небольшого количества электроприемников

3.    Для точного определения электрических нагрузок крупных предприятий

3. Задание

Отметьте правильный ответ

В каких сетях возможно применение расчет электрических нагрузок методом коэффициента максимума?

1.    В сетях напряжением до1000 В

2.    В электрических напряжением выше 1000 В крупных предприятий

3.    Класс напряжения и мощность предприятия не влияет на метод расчета электрических нагрузок

4. Задание

Отметьте правильный ответ

Для чего необходимо производить расчет электрических нагрузок?

1.    Для выбора мощности трансформатора и целом всей системы электроснабжения

2.    Для выбора сечения распределительной сети

3.    Для выбора защитной аппаратуры всех электроприемников цех или предприятия

5. Задание

Сопоставить термины и их определения

Коэффициент заполнения графика	Число одинаковых по режиму работы электроприемников одинаковой мощности, которое обеспечивает тот же расчетный максимум, что и группа различных по мощности и режиму работы электроприемников
Эффективное число электроприемников	Не простое суммирование номинальных мощностей, а определение ожидаемых расчетных нагрузок
Что такое расчет электрических нагрузок	Отношение средней нагрузки за максимально загруженную смену к расчетной максимальной нагрузке

6. Задание

Что такое Ки в даной формуле и что характеризует?

1.                  коэффициент использования, загруженность электроприемников

2.                  изменяющийся коэффициент, экономичность электроприемников

3.                  коэффициент заполнения, работоспособность электроприемников

7. Задание

Сопоставить термины и определения

Потеря напряжения	Алгебраическая разность между фактическим (действительным) напряжением сети и номинальном напряжением электроприёмника, отнесенная к номинальному напряжению
Падение напряжения	Алгебраическая разность между напряжением источника питания и напряжением в месте подключения электроприёмника к сети
Отклонение напряжения	Геометрическая разность векторов напряжений переменного тока в начале и в конце рассматриваемого участка электрической сети

8. Задание

Отметьте правильный ответ

Длительный опыт эксплуатации энергосистем показал целесообразность?

1.    Соединения отдельных энергосистем между собой

2.    Отдельной работы энергосистем

3.    Объединение энергосистем по месту расположения

9. Задание

Отметьте правильный ответ

Какой частоты в нашей стране производится и распределяется трёхфазный переменный ток?

1.    50 Герц

2.    55 Герц

3.    60 Герц

10. Задание

Отметьте правильный ответ

Какой документ регламентирует требования к системам электроснабжения?

1.    Правила устройства электроустановок (ПУЭ)

2.    Строительные нормы и правила (СНиП)

3.    Документация потребителей

11. Задание

Отметьте правильный ответ

Что является особенностью работы электростанции?

1.    Выработать столько электроэнергии, сколько её требуется в данный момент

2.    Выработать больше электроэнергии, чем её требуется

3.    Выработать меньше электроэнергии, чем её требуется

12. Задание

Отметьте правильный ответ

Как на действующих предприятиях строятся годовые графики нагрузок?

1.    по типовым графикам для двух типовых дней в год путем суммирования

2.    сумма всех суточных графиков за весь год

3.    сумма графиков нагрузки за каждый месяц

13. Задание

Отметьте правильный ответ

Что представляет собой годовой график нагрузки?

1.    кривую изменения убывающей нагрузки в течении года

2.    кривую изменения возрастающей нагрузки в течении года

3.    кривую изменения средней нагрузки

14. Задание

Отметьте правильный ответ

О чем дает наглядное представление график нагрузки?

1.         о характере потребления энергии электроустановками за рассматриваемый период

2.         об изменениях напряжения электроустановок за рассматриваемый период

3.         об изменениях потребляемой мощности за рассматриваемый период

15. Задание

Отметьте правильный ответ

Какие из показателей качества электроэнергии оказывают наибольшее влияние на режим работы электроприемников и электрооборудования сетей?

1.    Отклонения и колебания напряжения

2.    Качения напряжения

3.    Отклонение частоты

16. Задание

Отметьте правильный ответ

Какой вид К.З. наиболее часто возникает в сети?

1.    однофазное К.З.

2.    двухфазное К.З.

3.    трехфазное К.З.

17. Задание

Отметьте правильный ответ

К чему приводит старение изоляции?

1.    к возникновению К.З.

2.    к уменьшению пропускной способности токоведущих частей

3.    к снижению напряжения в сети

18. Задание

Отметьте правильный ответ

По какому виду К.З. необходимо выбирать силовое электрооборудование?

1.    трехфазное К.З.

2.    двухфазное К.З.

3.    однофазное К.З. на землю

19. Задание

Отметьте правильный ответ

От чего зависит величина тока К.З.?

1.    от мощности энергосистемы

2.    от мощности потребителей

3.    от вида распределительного устройства

20. Задание

Отметьте правильный ответ

Предназначены ли выключатели нагрузки для отключения токов К.З.?

1.    нет

2.    да

21. Задание

Отметьте правильный ответ

От чего зависит выбор типа разъединителя?

1.    от места его установки

2.    от условий среды

3.    от величины нагрузки

22. Задание

Отметьте правильный ответ

По какому параметру выбираются трансформаторы напряжения?

1.    по вторичной нагрузке

2.    по первичной нагрузке

3.    по току

23. Задание

Отметьте правильный ответ

По какому параметру не выбираются трансформаторы тока?

1.    по отключающей способности

2.    по электродинамической стойкости

3.    по термической стойкости

4.    по напряжению

24. Задание

Убрать неправильный ответ

Что дает увеличение сечения проводника ?

1.    Повысить компенсацию реактивной мощности

2.    Уменьшить потери

3.    Увеличить стоимость проводника

25. Задание

Отметьте правильный ответ

Как определяется экономическое сечение проводника?

1.                  б.           в.

26. Задание

Отметьте правильный ответ

До какого значения округляется расчетное сечение токоведущих частей?

1.    до ближайшего стандартного сечения

2.    до ближайшего меньшего сечения

3.    до ближайшего большего сечения

27. Задание

Отметьте правильный ответ

Чем регламентируется значение экономической плотности тока?

1.    ПУЭ

2.    СНиПом

3.    ГОСТом

28. Задание

Отметьте правильный ответ

От чего зависит число часов использования максимума нагрузки?

1.    от числа смен в сутки

2.    от числа силовых трансформаторов на ТП

3.    от номинального напряжения сети

29. Задание

Отметьте правильный ответ

Что позволяет осуществить метод выбора сечения токоведущих частей по экономической плотности тока?

1.    при минимальном сечении провода обеспечить наименьшие потери электроэнергии

2.    уменьшить номинальные токи в сети

3.    повысить потери напряжения





30. Задание

Решить задачу

Выбрать сечение кабеля марки ААБГ 10 кВ при Iр =180 А (3,12 МВ∙А), прокладываемоrо  на  воздухе.  Стоимость  потерь  активной  мощности  1300 руб/(кВт∙год).










ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №10

1. Задание

Уберите неверный ответ

Каких типов бывают ячейки?

1.                  ОРУ

2.                  КСО

3.                  КРУ

2. Задание

Отметьте правильный ответ

В процессе К.З. проводники нагреваются. Что происходит с сопротивлением?

1.                  увеличивается

2.                  уменьшается

3.                  остается неизменным

3. Задание

Отметьте правильный ответ

В какой из ячеек выключатель не закреплен стационарно, а установлен на тележке?

1.                  КРУ

2.                  КСО

3.                  ЗРУ

4. Задание

Отметьте правильный ответ

Где размещается все оборудование ячеек КРУ и КСО?

1.                  в шкафах

2.                  на тележке

3.                  в камерах

5. Задание

Отметьте правильный ответ

Какое из распределительных устройств больше по габаритам?

a)                  КРУ

b)                 КСО

c)                  ОРУ

6. Задание

Сопоставить термины и их определения

Распределительное устройство	Это распределительное устройство, предназначенное для приема и распределения электроэнергии напряжением 6-10 кВ
Распределительный пункт	Это распределительное устройство, состоящее из закрытых шкафов с встроенными в них аппаратами, измерительными и защитными приборами и вспомогательными приборами
Комплектные распределительные устройства	Это сооружение, предназначенное для приема и распределения электроэнергии и содержащее электроаппараты, шины и вспомогательные устройства







7. Задание

Отметьте правильный ответ

Для чего применяют трансформаторные подстанции?

1.                  для электроснабжения предприятия

2.                  для экономии электроэнергии

3.                  для безопасности предприятия





8. Задание

Отметьте правильный ответ

Как должны располагаться подстанции по отношению к центрам подключенных к ним нагрузок?

1.                  максимально близко

2.                  максимально отдаленно

3.                  независимо

9. Задание

Отметьте правильный ответ

Что разрабатывается при проектировании системы электроснабжения предприятий различных отраслей?

1.                  генеральный план объекта

2.                  план расположения трансформаторной подстанции

3.                  главная схема





10. Задание

Отметьте правильный ответ

Зависит ли выбор расположения трансформаторной подстанции от местных условий среды?

1.                  да

2.                  нет

3.                  частично

11. Задание

Сопоставить термины и их определения

Защитное отключение	Преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока или с глухозаземленной средней точкой источника в сетях постоянного тока
Защитное заземление	Это заземление, предназначенное для создания нормальных условий работы аппарата и электроустановки
Защитное зануление	Это преднамеренное электрическое соединение какой-либо части электроустановки с заземляющим устройством для обеспечения электробезопасности

12. Задание

Уберите один неверный ответ

Какие бывают заземлители для выполнения заземления?

1.                  натуральные

2.                  естественные

3.                  искусственные

13. Задание

Отметьте правильный ответ

Что должно быть выполнено в электроустановках до 1 кВ с глухозаземленной нейтралью для защиты от поражения током людей?

1.                  зануление

2.                  заземление

3.                  защитное отключение

14. Задание

Отметьте правильный ответ

Что должно быть выполнено в электроустановках выше 1 кВ с изолированной и эффективно заземленной нейтралью для защиты людей от поражения электрическим током?

1.                  заземление

2.                  зануление

3.                  защитное отключение





15. Задание

Отметьте правильный ответ

Во сколько раз линейное напряжение отличается от фазного напряжения?

1.

2.

16. Задание

Отметьте правильный ответ

По какому признаку разбиваются однофазные электроприемники на группы?

1.                  Равномерно по фазам

2.                  По месту расположения на отдельные группы

3.                  По номинальной мощности на крупные узлы (распределительные пункты и шинопроводы)





17. Задание

Отметьте правильный ответ

Допустимая не равномерность распределения потребителей по фазам?

1.                  15%

2.                  10%

3.                  5%

18. Задание

Уберите неверный ответ

Чем должны защищаться электросети и электроприёмники напряжением до 1000 В?

1.                  Маломасляными выключателями

2.                  Предохранителями

3.                  Автоматическими выключателями

19. Задание

Отметьте правильный ответ

Для защиты от чего предназначены предохранители?

1.                  От токов короткого замыкания

2.                  От перенапряжений

3.                  От перегрузки

20. Задание

Отметьте правильный ответ

К чему может привести чрезмерно высокая температура нагрева проводника?

1.                  К преждевременному износу и старению изоляции

2.                  К улучшению его работы

3.                  К целесообразной эксплуатации электрической сети

21. Задание

Отметьте правильный ответ

С чего начинается расчет сети по нагреву?

1.                  С выбора марки проводника

2.                  С выбора длины проводника

3.                  С выбора защитной аппаратуры

22. Задание

Отметьте правильный ответ

Может ли защитный аппарат выполнять несколько функций?

1.                  Да

2.                  Нет

23. Задание

Отметьте правильный ответ

Что происходит с проводниками электрических сетей от прохождения по ним тока выше номинального?

1.                  Нагреваются выше допустимых значений

2.                  Усиленно охлаждаются

3.                  Ничего не происходит

24. Задание

Отметьте правильный ответ

Для чего необходима проверка защищенности сетей защитными аппаратами от токов к.з.?

1.                  Для обеспечения целостности проводника

2.                  Для выбора защитной аппаратуры

3.                  Для выбора сечения проводника





25. Задание

Какая схема изображена на рисунке?

1.                  Радиальная схема

2.                  Магистральная схема

3.                  Смешная схема

26. Задание

Отметьте правильный ответ

Какой недостаток у радиальных схем?

1.                  Малая экономичность, большое число защитной и коммутационной аппаратуры

2.                  Низкая надежность электроснабжения

3.                  Упрощает конструкции цеховой подстанции





27. Задание

Отметьте правильный ответ

Какие схемы наиболее часто применяются в производственных цехах?

1.                  Радиальная схема

2.                  Магистральная схема

3.                  Смешная схема

28. Задание

Отметьте правильный ответ

Разновидностью, каких схем являются схема БТМ (блок трансформатор-магистраль)?

1.                  Магистральная схема

2.                  Радиальная схема

3.                  Смешная схема

29. Задание

Отметьте правильный ответ

Какими достоинствами обладают схемы блок трансформатор-магистраль?

1.                  Боле простая конструкция цеховой ТП

2.                  Более высока надежность электроснабжения

3.                  Возможность применять для электроснабжения любой категории потребителей

30. Задание

Решить задачу

Определить  удельные  приведенные  затраты  для  нереrулируемой батареи  конденсаторов  10кВ  в  зависимости  от  ее  мощности  QА  при следующих данных: QA=0,5 и 2 Мвар.











ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №11



1. Задание

Отметьте правильный ответ

Вследствие чего возникают короткие замыкания?

1.                  при нарушении изоляции электрических цепей

2.                  резкого снижения нагрузки

3.                  плавного увеличения сопротивления





2. Задание

Отметьте правильный ответ

Какие К.З. чаще всего возникают в системе трехфазного переменного тока?

1.                  однофазные К.З.

2.                  двухфазные К.З.

3.                  трехфазные К.З.

3. Задание

Отметьте правильный ответ

Что является последствиями К.З.?

1.                  резкое увеличение тока и снижение напряжения

2.                  снижение тока и увеличение напряжения

3.                  увеличение частоты и снижение сопротивления



4. Задание

Отметьте правильный ответ

Что вызывает прохождение больших токов по проводам?

1.                  нагрев токоведущих частей и изоляции

2.                  нарушение нормального режима работы механизмов

3.                  торможение двигателей



5. Задание

Отметьте правильный ответ

Что необходимо сделать для уменьшения последствий К.З.?

1.                  отключить поврежденный участок как можно быстрей

2.                  отключить поврежденный участок, с последующим автоматическим включением

3.                  плавно снизить нагрузку



6. Задание

Отметьте правильный ответ

На что оказывает большое влияние снижение напряжения в системе?

1.                  на работу энергосистемы

2.                  не оказывает влияния

3.                  на работу автоматических устройств





7. Задание

Отметьте правильный ответ

С помощью чего определяется конструктивное выполнение трансформаторных подстанций?

1.                  с помощью главной схемы

2.                  с помощью структурной схемы

3.                  с помощью принципиальной схемы

8. Задание

Отметьте правильный ответ

Каким должно быть напряжение на выводах для нормальной работы электроприемника?

1.                  близким к номинальному значению

2.                  больше номинального значения

3.                  меньше номинального значения

9. Задание

Сопоставить термины и обозначение

Падение напряжения
Поперечная составляющая падения напряжения
Продольная составляющая падения напряжения





10. Задание

Отметьте правильный ответ

Сколько должно составлять допустимое отклонение напряжения у электроприёмников?

1.                  не выше 5%

2.                  не менее 3%

3.                  не выше 10%

11. Задание

Уберите неверный ответ

Как делятся шинопароводы по назначению?

1.                  Смешанные (ШСА)

2.                  Магистральные (ШМА)

3.                  Осветительные (ШОС)





12. Задание

Отметьте правильный ответ

Согласно ПУЭ, сколько не должно превышать сопротивление заземляющих устройств для электроустановок 110 кВ и выше в любое время года?

1.                  0,5 Ом

2.                  1 Ом

3.                  2 Ом





13. Задание

Отметьте правильный ответ

Какую схему составляют для расчета токов К.З.?

1.                  однолинейная расчетная схема

2.                  принципиальная схема

3.                  структурная схема





14. Задание

Отметьте правильный ответ

Влияет ли способ подсчета сопротивлений на результаты расчета токов К.З.?

1.                  нет

2.                  да

3.                  частично

15. Задание

Уберите неверный ответ

Какие величины задаются для расчета сопротивлений?

1.                  ток

2.                  напряжение

3.                  мощность

16. Задание

Отметьте правильный ответ

Как определяется ток К.З. при расчете сопротивлений в именованных единицах?

1.              б.           в.





17. Задание

Отметьте правильный ответ

Для чего производится расчеты токов короткого замыкания?

1.                  для выбора и проверки электрооборудования

2.                  для выбора проводки

3.                  для определения максимальной мощности





18. Задание

Отметьте правильный ответ

В электроустановках на какое напряжение применяют трехпроводные сети с изолированной нейтралью?

1.                  до 1 кВ

2.                  выше 110 кВ

3.                  6-10-35 кВ

19. Задание

Отметьте правильный ответ

Система, с какой нейтралью наиболее экономична?

1.                  с изолированной

2.                  с глухозаземленной

3.                  с резонансно-заземленной

20. Задание

Отметьте правильный ответ

Электроустановки с глухозаземленной нейтралью следует применять при повышенных требованиях к чему?

1.                  к безопасности

2.                  к экономичности

3.                  к простоте

21. Задание

Отметьте правильный ответ

Какая система не имеет четвертого (нулевого) провода?

1.                  система с изолированной нейтралью

2.                  система с глухозаземленной нейтралью

3.                  система с резонансно-заземленной нейтралью

22. Задание

Отметьте правильный ответ

На какое напряжение применяют сети с резонансно-заземленной нейтралью?

1.                  6-35 кВ

2.                  до 6 кВ

3.                  выше 110 кВ

23. Задание

Отметьте правильный ответ

На какое напряжение применяют сети с эффективно-заземленной нейтралью?

1.                  110 кВ и выше

2.                  35 кВ

3.                  6-10 кВ

24. Задание

Отметьте правильный ответ

Что происходит с токоведущими частями при прохождении по ним тока?

1.                  нагреваются

2.                  охлаждаются

3.                  ничего не происходит

25. Задание

Отметьте правильный ответ

К чему может привести чрезмерное повышение температуры токоведущих частей при К.З.?

1.                  к выжиганию изоляции

2.                  к нарушению режима работы

3.                  к отклонению защитной аппаратуры





26. Задание

Отметьте правильный ответ

По какому параметру производится проверка аппаратов на термическую стойкость?

1.                                б.                    в.

27. Задание

Отметьте правильный ответ

Чем должны обладать все элементы токоведущей конструкции под действием усилий, возникающих в проводниках при протекании по ним токов К.З.?

1.                  устойчивостью

2.                  прочностью

твердостью

28. Задание

Отметьте правильный ответ

Как определяется электродинамическая устойчивость жестких шин?

1.                  расчетом механических напряжений

2.                  расчетом токов

3.                  приведена в таблице

29. Задание

Отметьте правильный ответ

Согласно ПУЭ по току К.З. в каком месте проверяется одиночная кабельная линия на термическую стойкость?

1.                  в начале

2.                  в середине

3.                  в конце





30. Задание

Решить задачу

Расчетный  ток    группы  электроприемников,  работающих  с  cos  φ=  1 (при напряжении 380/220 В)  Ip=250 А. Питание производится от подстанции, расположенной  в  150  м,  четырехжильным  кабелем,  проложенным  по конструкциям.  Распределительная  сеть  выполнена  проводами  в  трубах,

средняя длина 15 м.  Выбрать сечение питающего кабеля и eгo защиту.







ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №12

1. Задание

Отметьте правильный ответ

По какой формуле определяется ударный ток К.З.?

1.                            б.               в.

2. Задание

Отметьте правильный ответ

На величину тока К.З. оказывают ли влияние асинхронные электродвигатели мощностью более 1000 В?

1.                  расположенные вблизи от места К.З.

2.                  расположенные вдали от места К.З.

3.                  не оказывают влияния

3. Задание

Отметьте правильный ответ

При каком К.З. возникает наибольшая сила тока?

1.                  однофазном К.З.

2.                  двухфазном К.З.

3.                  трехфазном К.З.

4. Задание

Отметьте правильный ответ

Почему можно не учитывать апериодическую составляющую тока К.З.?

1.                  медленно затухает

2.                  быстро затухает

3.                  так как величина постоянная

5. Задание

Отметьте правильный ответ

Согласно ПУЭ в электроустановках 6-35 кВ с изолированной нейтралью какое должно быть сопротивление заземляющего устройства?

1.                             б.             в.





6. Задание

Отметьте правильный ответ

Что характеризует коэффициент сезонности?

1.                  промерзание и просыхание грунта в течение года

2.                  зависимость сопротивления грунта от среды

3.                  зависимость сопротивления грунта от конструкции заземляющего устройства





7. Задание

Отметьте правильный ответ

С помощью чего определяется конструктивное выполнение трансформаторных подстанций?

1.                  с помощью главной схемы

2.                  с помощью структурной схемы

3.                  с помощью принципиальной схемы





8. Задание

Отметьте правильный ответ

Какие трансформаторные подстанции в цехах промышленных предприятий имеют наибольшее распространение?

1.                  комплектные

2.                  комплексные

3.                  компонентные

9. Задание

Отметьте правильный ответ

Какой недостаток имеют КТП?

1.                  низкая надежность

2.                  высокая стоимость

сложная конструкция





10. Задание

Отметьте правильный ответ

Какие устройства применяются в сетях промышленных предприятий с раздельным питанием потребителей первой категории?

1.                  устройства автоматического включения резерва АВР

2.                  устройства автоматической частотной разгрузки АЧР

3.                  устройства автоматического повторного включения АПВ





11. Задание

Отметьте правильный ответ

Является ли обязательным устройства АВР для потребителей первой категории?

1.                  да

2.                  нет

12. Задание

Отметьте правильный ответ

Что осуществляют устройства АПВ?

1.                  быстрое повторное восстановление электроснабжения потребителей

2.                  сигнализацию о повреждениях

3.                  отключение поврежденного участка

13. Задание

Отметьте правильный ответ

Согласно ПУЭ, обязательны ли устройства АПВ на всех воздушных и кабельных линиях?

1.                  да

2.                  нет

14. Задание

Отметьте правильный ответ

Какая система автоматики применяется в случае, когда возможна недопустимая перегрузка какого-либо элемента электрической сети?

1.                  устройства автоматической разгрузки по току

2.                  автоматическое включение резерва

3.                  автоматическое повторное включение

15. Задание

Как определить общие потери напряжения для сети приведенной на схеме?

1.

2.

3.

16. Задание

Определить потери напряжения для участка сети с параметрами?

I_ном = 25 А;

cosφ = 0,5;

sinφ = 0,8;

L = 50 м;

r_o = 4,25 ом/км;

x_o =1,25 ом/км

1.                  ΔU = 6,8 (В)      б.  ΔU = 3,4 (В)      в.  ΔU = 11,6 (В)

17. Задание

Отметьте правильный ответ

К чему приводит старение изоляции?

1.                  к возникновению К.З.

2.                  к уменьшению пропускной способности токоведущих частей

3.                  к снижению напряжения в сети

18. Задание

Отметьте правильный ответ

По какому виду К.З. необходимо выбирать силовое электрооборудование?

1.                  трехфазное К.З.

2.                  двухфазное К.З.

3.                  однофазное К.З. на землю

19. Задание

Отметьте правильный ответ

От чего зависит величина тока К.З.?

1.                  от мощности энергосистемы

2.                  от мощности потребителей

3.                  от вида распределительного устройства





20. Задание

Отметьте правильный ответ

Предназначены ли выключатели нагрузки для отключения токов К.З.?

1.                  нет

2.                  да

21. Задание

Отметьте правильный ответ

От чего зависит выбор типа разъединителя?

1.                  от места его установки

2.                  от условий среды

3.                  от величины нагрузки

22. Задание

Отметьте правильный ответ

По какому параметру выбираются трансформаторы напряжения?

1.                  по вторичной нагрузке

2.                  по первичной нагрузке

3.                  по току

23. Задание

Отметьте правильный ответ

По какому параметру не выбираются трансформаторы тока?

1.                  по отключающей способности

2.                  по электродинамической стойкости

3.                  по термической стойкости

4.                  по напряжению

24. Задание

Убрать неправильный ответ

Что дает увеличение сечения проводника ?

1.                  Повысить компенсацию реактивной мощности

2.                  Уменьшить потери

3.                  Увеличить стоимость проводника

25. Задание

Отметьте правильный ответ

Как определяется экономическое сечение проводника?

  а.            б.           в.

26. Задание

Указать тип системы конфигурации сети, изображенной на рисунке.

1.                  TN – S

2.                  TN – C – S

3.                  IT

4.                  TN –C

5.                  TT

27. Задание

Укажите тип системы конфигурации сети, изображенной на рисунке.

1.                  TN -C

2.                  IT

3.                  TN – C – S

4.                  TN – S

5.                  TT

28. Задание

Отметьте правильный ответ

Как подразделяются электроустановки потребителей по напряжению?

1.                  До 1 кВ и выше 1 кВ

2.                  До 0,66 кВ и выше 0,66 кВ

3.                  До 6 кВ и выше 6 кВ

29. Задание

Единица измерения полной мощности?

1.    Вт

2.    В

3.    вар

4.    ВА

30. Задание

Решить задачу

Номинальная мощность группы трехфазных двигателей, приведенная в ПВ=l,составляет  PH=550  кВт,  коэффициент  использоваиия  kи=0,6; коэффициент  сменности  по  энергоиспользованию  α=0,75;  годовой  фонд рабочего времени Tг=5000 ч.  Определить годовые потери электроэнергии в кабельной линии длиной 150  м,  выполненной  тремя  трехжильными  кабелями  марки  ААБ  сечением 3х150 мм2, проложенными в земле.  Номинальное  напряжение  сети  380  В,  средневзвешенный  годовой

cos φc.г=0,8.
.
