Малая механизация на любительских пасеках (1991 год)

Важная роль в увеличении количества продуктов

пчеловодства, повышении урожайности сельскохозяй-

ственных культур принадлежит индивидуальным пасе-

кам. Они дают стране

меда, а дополнительный уро-

жай, который получают хозяйства от вывоза пчел на

поля плодово-ягодных и полевых культур, в

раз превышает стоимость меда, воска, прополиса,

Пчеловоды-любители добиваются высоких показа-

телей в основном за счет огромных затрат ручного

труда, времени и средств. Из-за отсутствия в продаже

комплектных наборов средств малой механизации,

приспособлений, инструмента для комплексной меха-

низации ручных работ пчеловоды вынуждены приоб-

ретать или изготавливать изделия, которые облегчают

труд только на отдельных операциях, но существен-

но не влияют на повышение производительности тру-

да пчеловода, продуктивности пасеки.

Авторы изучили и обобщили опубликованные в раз-

личных источниках информации образцы изделий, при-

меняемых при уходе за пчелами. В самых различных

отраслях народного хозяйства талантливыми конструк-

торами, изобретателями, рационализаторами и умель-

цами-практиками разработаны, частично

и эксплуатируются эффективные средства малой ме-

ханизации, многочисленные оригинальные приспособ-

ления. Использование даже небольшой доли извест-

ных разработок, доступных для изготовления пчело-

водами-любителями, наряду с применением передовых

технологий ухода за пчелами, серийно выпускаемыми

промышленностью инвентарем и оборудованием поз-

волит приблизить организацию работ на любитель-

ских пасеках к конвейерному типу производства про-

дуктов пчеловодства.

Средства малой механизации рассмотрены в по-

рядке проведения технологических операций на пасе-

ке — от начала активного пчелиного сезона (выставки

пчел) и до размещения ульев в зимовнике. Изделия

в книге

чертежами, рисунками, схемами,

достаточными для понимания конструкции. Применена

простейшая, а иногда «патентная» форма описания.

Технология ухода за пчелами затрагивается настоль-

ко, чтобы объяснить назначение того или иного изде-

лия, описать способы его применения. Поскольку на

любительских пасеках применяются самые разнооб-

разные

от самодельных до типовых, в свою

очередь, отличающихся по габаритам (например, мно-

гокорпусные обыкновенные и тонкостенные)

меры изделий на чертежах и рисунках не указаны.

При выборе той или иной конструкции пчеловод, исхо-

дя из размера ульев на пасеке и принятой технологии

ухода за пчелиными семьями, самостоятельно примет

решение о том, какие размеры устройств и их дета-

лей смогут обеспечить работу с конкретными ульями.

Не является чем-то незыблемым и само исполнение

любого изделия. Изготавливая, к примеру, тележку-

подъемник, пчеловод из одной конструкции может

взять понравившуюся ему ходовую часть, из другой

грузоподъемный механизм, из

захват и соз-

дать таким образом совершенно новое подъемно-транс-

портное средство. Кто-то сумеет доработать предло-

женную конструкцию или отдельный узел, ведь мно-

гие с большим увлечением и пользой усовершенству-

ют различные виды пчеловодного инвентаря. Среди

пчеловодов не редкость неутомимые рационализаторы,

изобретатели, и предлагаемые изделия могут послу-

жить им источником новых идей для создания более

совершенных, производительных и удобных в эксплуа-

тации технических средств.

Средства малой механизации для любительских па-

сек просты по конструкции, технологичны в изготов-

лении и могут быть выполнены преимущественно из

отходов материалов и поступающих в розничную тор-

говлю комплектующих изделий в домашних условиях

большинством пчеловодов-любителей, имеющих на-

выки в столярном и слесарном деле.

Пчеловоды, которые по тем или иным причинам са-

ми не смогут изготовить нужные и понравившиеся им

изделия, получат возможность по рисункам и черте-

жам заказать их. Затраты на изготовление и внедрение

средств малой механизации быстро окупятся за счет

доходности пасеки.

ОБОРУДОВАНИЕ, СРЕДСТВА МАЛОЙ

МЕХАНИЗАЦИИ И ПРИСПОСОБЛЕНИЯ,

ПРИМЕНЯЕМЫЕ ПРИ ВЕСЕННИХ РАБОТАХ

Наряду с племенной работой главным резервом

существенного увеличения продуктивности любитель-

ских пасек является переход на многокорпусные ульи,

внедрение полнокомплектных наборов средств малой

механизации, приспособлений, инструмента,

нение на этой основе прогрессивных технологий ухода

за пчелами и комплексной механизации ручного труда.

Пасека, где придают значение типу, конструкции, ка-

честву изготовления, окраске и размещению ульев,

заботятся о наличии и надлежащем техническом со-

стоянии средств механизации, приносит не только до-

ход, но и эстетическое удовлетворение пчеловоду, чле-

нам его семьи.

ВЫБОР МЕСТА И РАЗМЕЩЕНИЕ УЛЬЕВ

приусадебном участке пасеку чаще всего раз-

мещают в саду среди деревьев, во дворе, палисаднике

с южной или юго-восточной стороны строений, на воз-

вышенном сухом месте, подальше от дороги. Для за-

щиты от весенних и осенних ветров, проникновения

животных пасеку обносят дощатой изгородью или вы-

саживают медоносные быстрорастущие кустарники.

Кроме защитных функций, озеленение создает красо-

ту, делает пасеку аккуратной, уютной.

Площадку для размещения ульев выравнивают,

чтобы между ульями можно было скашивать траву

ручной косой или электрокосилкой. Между ульями,

к пасечным строениям и воротам участка делают

сплошные (ленточные) дорожки для тележки-подъ-

емника. Они несколько выше уровня газона и с не-

большим поперечным уклоном в обе стороны. Пеше-

ходные дорожки выкладывают отдельно круглыми,

квадратными, шестиугольными или фигурными бетон-

ными плитками. Неотъемлемым элементом благоуст-

ройства пасеки является создание газонов и цветни-

ков.

Для обеспечения некоторых видов работ к месту

размещения ульев подводят электричество и водопро-

вод.

На небольших приусадебных и садовых участках

трудно разместить даже маленькую пасеку. Ульи за-

нимают много места, требуют технологического про-

странства для их обслуживания. Часто пчелы мешают

работать, беспокоят соседей. Неохраняемые пчелиные

семьи небезопасно оставлять на зиму. Поэтому некото-

рые пчеловоды содержат пчел на чердаках, верандах

Из-за отсутствия места для содержания пчел

нередки случаи размещения пчелиных семей на бал-

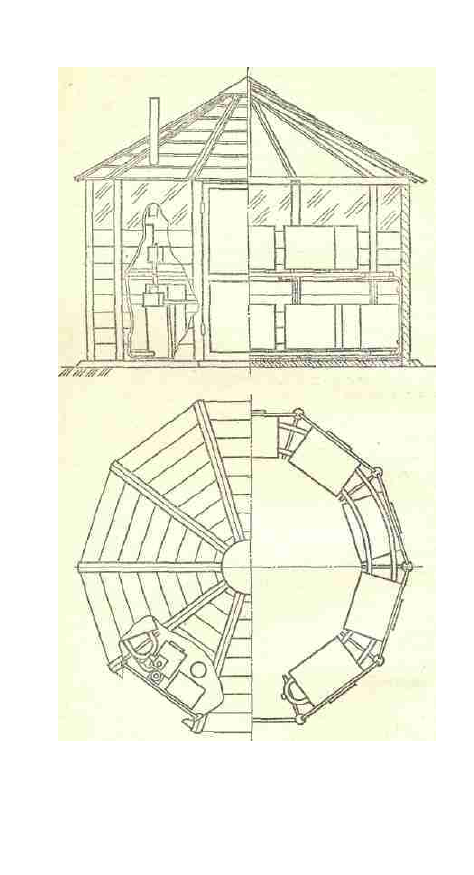

конах жилых зданий. На протяжении сезона или все-

го года пчел содержат также в павильонах и на плат-

формах.

На приусадебном или садовом участке ульи рас-

ставляют в шахматном порядке или рядом по возмож-

ности с северной стороны деревьев, чтобы их ветки не

мешали пользоваться тележкой-подъемником, тросо-

вой подвесной дорогой или другими средствами малой

механизации и не образовывали чрезмерной тени, ко-

торая, как и перегрев, отрицательно сказывается на

медосборе. Расстояние между ульями выбирают про-

извольно, и в зависимости от условий оно может быть

сокращено до 1 м. При двухматочном содержании ульи

ставят парами.

На чердаках, верандах, балконах жилых домов,

в стационарных

на платформах ульи ста-

вят рядами, чтобы между ними заходили грузоподъем-

ные вилы или захват тележки-подъемника.

пасеке с любым количеством пчелиных семей

не обойтись без подсобных помещений. Их специаль-

но строят либо приспосабливают имеющиеся строения.

В подсобных помещениях оборудуют зимовник с вы-

тяжной и приточной вентиляцией, складское помеще-

ние с металлическими или деревянными стеллажами,

мастерскую с верстаками для слесарных и столярных

работ, оставляют проезды для внутрипасечного транс-

порта, которые дорожками соединяют с пасечным точ-

кой палатки, соединяют между собой и скрепляют по

краям

уголками.

каждую рамку

натягивают пленку и соединяют разъемными петлями;

верхнюю рамку крепят к боковым крючкам.

Перед проведением облета в защищенном от ветра

месте расчищают от снега площадку. В один из сол-

нечных дней на площадку выносят рамки и собирают

палатку. С середины ее обтягивают белой бумагой

или газетами, устанавливают термометр. Через неко-

торое время температура в палатке поднимется зна-

чительно выше наружной. Если же она окажется недо-

статочной, то в палатке дополнительно устанавливают

нагревательный прибор — чаще всего двухконфороч-

ную электроплитку, электротепловентилятор и т. п.,

подключая его через удлинитель. Нагревательный

прибор изолируют от попадания пчел асбестовым ли-

стом. В подготовленную таким образом палатку тележ-

завозят пустой улей и улей с пче-

лами. Включают нагревательный прибор. При дости-

жении необходимой температуры пчелы выйдут на

облет. После облета проводят осмотр пчелиной семьи,

оказывают ей необходимую помощь и пересаживают

в чистый улей; освободившийся сразу же выставляют

из палатки и увозят к месту дезинфекции. По оконча-

нии работы выключают источник тепла и приоткры-

вают переднюю рамку палатки для понижения темпе-

ратуры. Оставшиеся пчелы заходят в улей, после чего

их увозят в зимовник. Испачканную бумагу снимают

и сжигают.

Тележка-подъемник с винтовой рукояткой

2).

Вывезти пчел на сверхранний облет можно на тележ-

ке-подъемнике с винтовой рукояткой, предназначен-

ной для внутрипасечных работ на некочевых пасеках

с ульями-лежаками. Нижнюю неподвижную раму те-

лежки образует П-образно согнутый уголок с боко-

выми прорезями

и четырьмя отверстиями

по краям.

В эти отверстия устанавливают оси

с закрепленными

на них стойками 5 из полосового металла, одевают ко-

леса

и крепят вторую пару стоек 7. На четыре стойки

устанавливают сваренную или собранную из уголков

подвижную раму

К передним стойкам 7

крепят тяги

приваренные к металлическому прутку

10,

концы которого перемещаются в пазах боковых

уголков неподвижной рамы. Через отверстие в попереч-

Рис. 2.

с винтовой рукояткой

ном уголке неподвижной рамы резьбовое отверстие

прутка

завинчивают рукоятку

Непосредственно

под ней болтом с гайками крепят поворотную скобу

12,

которую устанавливают ось с колесами

и втул-

кой

приваренной к ручке

15.

Для погрузки тележку-подъемник с опущенной

подвижной

подкатывают под стоящий на под-

ставке улей. Вращая рукоятку

11,

перемещают пруток

который через тяги

воздействует на стойки и по-

движную раму до тех пор, пока улей не окажется над

подставкой. Погруженный таким образом на тележку

улей транспортируют в назначенное место. Там уста-

навливают подставку, между ее стойками закатывают

тележку и вращением рукоятки в обратную сторону

опускают улей на подставку.

ПЧЕЛ ИЗ ЗИМОВНИКА

Вывозке пчел предшествуют подготовительные ра-

боты, во время которых убирают территорию точка,

готовят места под ульи, проверяют исправность дыма-

ря, лицевой сетки, комплектуют ящик с мелким ин-

вентарем и инструментом, дезинфицируют ульи, уста-

навливают общие поилки, подбирают или изготавли-

вают ульевые подставки и расставляют их на пасеке.

Конструкции подставок под ульи и их роль при

внедрении средств малой механизации. Далеко не все

пчеловоды-любители придают значение конструкции

подставок и материалу, из которого они изготовлены.

Поэтому не только на разных пасеках, но и на одной

можно встретить самые разнообразные ульевые под-

ставки: колышки, кирпичи, подставки типа «табурет»

самых разных конструкций. Изготовление и примене-

ние их

больших затрат материалов, ручного

труда и времени, затрудняют, а то и исключают вне-

дрение средств малой механизации, в частности тележ-

ки-подъемника. Особенно неудобны деревянные ко-

лышки. Ранней весной перенести в случае необходи-

мости оставленные на зиму в земле колышки на новое

место практически невозможно. Прибегают к изготов-

лению новых, вбить которые в мерзлую землю и вы-

ровнять тоже непросто. Весной многие пчеловоды

устанавливают ульи летками на юг, чем удлиняют

время лёта пчел, увеличивают их активность; жарким

летом поворачивают на

так пчелы меньше

роятся; а к концу лета ориентируют на восток и затем

опять на юг. Если учесть, что ульи нельзя поворачи-

вать сразу на

то нетрудно представить, сколько

раз приходится при этом перебивать и выравнивать

Кирпичи и подставки типа «табурет» более удобны

при многократном изменении направления летков,

применении противороевых приемов, формировании от-

водков, делении семей, если эта операции выполня-

ются вручную на стационарных пасеках. Однако она

при перевозке ульев требуют значительных дополни-

тельных ручных работ, занимают много места в транс-

портных средствах, увеличивают массу перевозимого

груза.

Поэтому в последнее время все шире применяют

ульевые подставки, которые создают технологическое

пространство под ульем, позволяющее одному челове-

ку с помощью тележки-подъемника поднимать, пово-

рачивать в разные стороны, перемещать ульи, грузить

их на автомобиль или прицеп, разгружать и устанав-

ливать. Наличие технологического пространства под

ульем — одно из условий внедрения на пасеке передо-

вой технологии ухода за пчелами, комплексной меха-

низации ручных работ.

Так, для увеличения периода наращивания пчел

к раннему медосбору пчелиные семьи вывозят из зи-

Рис. 3. Подставка под улей с ящиком для утеп-

лительного материала

раньше обычных сроков, часто когда еще ле-

жит снег. При этом ульи тщательно утепляют. Ранней

весной в неутепленных ульях пчелиные семьи быстро

изнашиваются, медленнее развиваются, больше расхо-

дуют корма. Пчеловоды много внимания уделяют не

только утеплению пчелиных гнезд внутри улья, но

и внешнему утеплению, которое уменьшает потери теп-

ла и проникновение в улей холодного воздуха. Для

наружного утепления применяют пленку; пространст-

во между землей и ульем заполняют мхом, листьями,

соломой. Чтобы экономно расходовать утеплительный

материал, аккуратно утеплять ульи, не замусоривать

пасеку и иметь возможность применять тележку-подъ-

емник, изготавливают специальные подставки под

Подставка под улей с ящиком для утеплительного

материала

(рис. 3) состоит из четырех деревянных

брусков

служащих ножками, четырех прибитых

дощатого дна

боко-

вых стенках образовавшегося ящика вырезают по два

окна

для грузоподъемных вил универсальной тележ-

ки-подъемника (см. рис. 24). Перед установкой улья

подставку заполняют утеплительным материалом.

При

пчел в обычные сроки используют

более простые и разнообразные по конструкции под-

ставки.

Удобна в эксплуатации и доступна в изготовлении

складная подставка под многокорпусный улей

(рис. 4).

Она состоит из одной общей опоры, представляющей

собой отрезок полосового металла с резьбовыми от-

верстиями по краям, двух квадратных

с резьбо-

выми отверстиями в центре каждой и двух П-образно

согнутых металлических

с резьбой на концах.

Образованные прутками стойки завертывают в резь-

бовые отверстия опор и в рабочем положении надежно

фиксируют контргайками (рис. 4, а). В сложенном

4. Складная подставка под многокорпус-

ный улей:

—

рабочем положении; б

сложенном виде

5. Разновидности металлических подставок:

а,

согнутых

труб и

— из одной фи-

гурно согнутой

—

двух согнутых труб

виде подставка также может быть зафиксирована и за-

нимает мало места при хранении и транспортировке

(рис.

Другие

подставки, образующие технологическое

пространство под ульем,

изготавливают из согнутых

П-образнотруб и

(рис.

б).

Фигурную под-

ставку можно согнуть из одной трубы

в)

собрать из двух гнутых отрезков труб, соединенных

в центре болтом с гайкой (рис, 5,

г).

Складывающуюся регулируемую подставку

(рис.

6, а) собирают из двух фигурно согнутых

об-

разующих вертикальные стойки и горизонтальные

опоры. В центре опоры соединены между собой болтом

с шайбами и

Перед установкой улья стойки

такой подставки разводят по размеру днища

Улей подвозят на тележке-подъемнике и опуска-

ют на подставку, а освободившуюся тележку откаты-

вают назад. Для хранения или перевозки подставки

складывают, переводя стойки в положение, показан-

ное на рис. 6,

в.

Рис. 6. Складывающаяся регулируемая подставка:

а — в рабочем положении; б — с

стойками;

—

транспортном положении

Подставку из четырех

соединенных лап

(рис. 7) изготавливают из прутьев, согнутых под не-

большим углом. Обе пары лап в местах изгиба с по-

мощью сварки соединяют стяжкой. В комплект под-

ставки входят четыре пластины с отверстиями по-

средине, равными диаметру прутка, и четырьмя

отверстиями под шурупы, через которые пластины

крепятся к опорным брускам днища улья. После за-

крепления через отверстия в пластинах сверлят

стия в брусках, куда вставляют лапы подставки. При

установке улья на подставку с помощью

тележки-

подъемника

лапы заводят в отверстия пластин и брус-

ков и, придерживая их, опускают

это легко

осуществить благодаря попарному соединению лап.

При подъеме улья лапы выпадают или свободно вы-

нимаются.

Кроме металлических, на пасеках встречаются

де-

ревянные подставки,

имеющие форму крестовины

(рис. 8). Их изготавливают из двух обрезков досок

Посредине каждой доски на расстоянии

друг от

равном толщине дерева, делают два

пропила глубиной в половину ширины доски каждый

и удаляют между ними древесину. В каждой доске

сверху выпиливают по два окна, позволяющих вводить

грузозахватные вилы тележки-подъемника между под-

ставкой и ульем, а с противоположной стороны для

придания устойчивости делают продольную выборку

небольшой глубины. При сборке доски нумеруют

и в местах пропилов накладывают друг на друга. Ок-

на и выборки можно заменить деревянными ножками

б),

прибиваемыми к концам каждой доски вна-

кладку так, чтобы между дном улья

горизонтально

расположенной крестовиной оставалось технологиче-

ское пространство.

Длину горизонтальной части труб или досок под-

ставок подбирают исходя из размеров дна улья. Лег-

кие, не нуждающиеся в покраске подставки получают-

ся из алюминиевых трубок.

Изготовленные подставки могут служить очень

долго, практически не требуют затрат труда и времени

на их установку и обслуживание.

Поилки

для пчел. Количество потребляемой пчела-

ми воды меняется в зависимости от пчелиного сезона.

В наибольшем объеме вода нужна пчелам

—

для разбавления закристаллизованного меда и приго-

товления корма при наращивании пчелиной семьи

и летом — для охлаждения гнезда и поддержания

в улье необходимой влажности. Если своевременно не

обеспечить пчел водой, то они будут брать ее из луж,

занося в гнездо возбудителей заразных болезней, ли-

бо станут летать за несколько километров, затрачивая

много энергии, времени, меда. Из-за этого резко со-

кращается прирост пчелиных семей, снижается их про-

дуктивность.

Применяют в основном два вида поилок — общие

и индивидуальные. В качестве поилок на пасеках ис-

пользуют стеклянные сосуды, металлические, деревян-

ные и пластмассовые емкости, как выпускаемые про-

мышленностью для этих целей, так

специально из-

готовленные или приспособленные пчеловодами.

Поилки должны удовлетворять общим функциональ-

ным требованиям: вода в них должна быть чистой,

теплой, свежей.

Часто встречаются

пасеках общие поилки,

представляющие собой емкость с краном и наклонно

расположенную под ним доску с желобками или де-

коративными камешками, ракушками и т.п. Капли

воды из крана, попадая на наклонную доску,

каются по ней, привлекая пчел.

Весной инстинкт размножения у пчел настолько

велик, что они вылетают из улья даже в ветреную

холодную погоду. Соприкасаясь непосредственно с во-

дой, часть из них коченеет. Чтобы использовать крат-

ковременные появления солнца для повышения тем-

пературы воды, применяют

поилку с краном в застек-

ленном ящике

(рис. 9). Каркас ящика изготавливают

из деревянных брусков. Горизонтальные бруски

каркаса располагают на высоте днища применяемых

на пасеке ульев, а поверх них настилают доски

С трех боковых сторон и сверху к вертикальным брус-

кам каркаса крепят застекленные рамы

Фанерную

заднюю раму

надевают на петли и снабжают за-

щелкой. В настиле

сверлят отверстие для воронки

передним брускам прибивают опору

которая

удерживает подведенную

воронку наклонную дос-

к у / с желобками. Пустую емкость

устанавливают

в ящик, чтобы кран

находился над воронкой. Гру-

зозахватными вилами тележки-подъемника поднима-

ют и перевозят ящик к источнику воды, заполняют

емкость и транспортируют поилку на хорошо

солнцем место, удобное для пчел. Оставляя

поилку, кран открывают настолько, чтобы вода • мед-

ленно капала в воронку.

Для поения пчел используют и чистую подогретую

воду. Для этого емкость устанавливают на газовую

плиту, электроплиту или

источник тепла, ко-

торый периодически включают, поддерживая требуе-

мую температуру воды. К крану емкости подсоединя-

ют резиновый шланг, выведенный наружу к наклон-

ной доске с желобами или камешками. Подогревают

воду также электрическим подогревателем, снабжен-

ным тепловым реле или реле времени.

Существенный недостаток описанных поилок со-

стоит в том, что расход воды не зависит от ее потреб-

ления пчелами.

Ранней весной предпочтительнее давать пчелам

воду в индивидуальных поилках у летков. Такие поил-

ки снижают вероятность занесения болезней на пасе-

воды, применяют

бесклапанную систему водоснабже-

ния

10). Она состоит из общей емкости

с при-

варенным патрубком

к которому при помощи от-

резка резинового шланга

подсоединены одна или

несколько водопроводных труб

идущих вдоль уль-

ев. Возле каждого улья к водопроводным трубам при-

варивают подковообразно согнутые сифонные трубки

5 со штуцерами

и резьбовыми пробками 7. К труб-

кам 5 отрезками резинового шланга присоединяют

дополнительные емкости

например из обрезанной с

двух сторон стеклянной пипетки Мора на 100 мл.

Чтобы отрезать концы пипетки, обвивают нагретой на

огне до красноты проволочкой место отреза и подно-

сят его под струю холодной воды. Нижний конец каж-

дой дополнительной емкости соединяют" резиновым

шлангом

с индивидуальной прилетковой поилкой

(см. рис.

Уровень воды в общей емкости, во-

допроводных трубах и сифонных трубках устанавли-

вается через сливные пробки 7, расположенные на

1 см ниже точки перегиба внутреннего диаметра си-

фонной трубки

Перед заполнением поилок закрывают пробки, на-

бирают в поилки и дополнительные емкости воду и

вновь открывают пробки. Уровень воды в

дополнительных емкостях, общей емкости и сифон-

ных трубках уравнивается. При завертывании слив-

ной пробки в колене сифонной трубки и дополнитель-

ной емкости создается воздушная пробка. Когда

Ю. Схема бесклапанной системы водоснабжения

индивидуальных поилок

пчелы забирают воду из поилки, уровень воды пони-

жается и в дополнительной емкости, а в сифонной

трубке создается разрежение. Вода через колено си-

фонной трубки поступает в дополнительную емкость,

а оттуда в поилку. Различие уровня воды в общей ем-

кости и поилках

возможность устанавливать по-

илки в ульях, стоящих на разной высоте.

Индивидуальные поилки для многокорпусных уль-

ев

(рис. 11) делают из цельного бруска мягкой

п. Индивидуальная

поилка:

— общий вид; б — виды в проекциях

весины на всю ширину летка. Снизу выпиливают и

скалывают коридор для

Со стороны задней

стенки вырезают два прямоугольных отверстия

не

доходящих до передней

а от них вверх такие

же отверстия

3 —

для прохода пчел к воде. Корытце

поилки высверливают, после чего промежутки меж-

ду отверстиями скалывают

а стенки зачи-

щают и пропитывают жидким воском. В корытце опус-

кают деревянный плотик. Стенка 5 поилки имеет от-

для подающего шланга от системы водоснаб-

Электрический дымарь (рис. 12). Перед вывозом

пчел из зимовника необходимо подготовить к работе

Выпускаемые заводами дымари с мехами

для ручного нагнетания воздуха многие пчеловоды

12. Электрический дымарь:

дымаря,

электрическая схема

совершенствуют и переделывают. Представляет

терес электрический дымарь, где ручное дутье заме-

няют электрическим. Как и типовые дымари, он со-

стоит из корпуса

откидной крышки

внутренней

гильзы-жаровни

Вместо мехов к корпусу дымаря

крепится футляр

для батарейки и вентилятор 5 для

подачи воздуха в нижнюю часть гильзы и выдувания

дыма. В качестве привода вентилятора используют

микроэлектродвигатель

работающий от батарейки.

Двигатель крепится на кронштейне 7 винтами. На вал

двигателя насажена крыльчатка

вентилятора. Де-

тали электродымаря изготавливают из тонколисто-

вой стали разной толщины.

При растопке дымаря и постоянной его работе

пользуются выключателем

расположенным на

футляре батарейки. Когда топливо начинает гореть

интенсивно, выключатель В1 отключают. Для кратко-

временной работы дымаря в процессе окуривания

пчел включают кнопку

микропереключателя

расположенного на ручке дымаря. Хорошо заправ-

ленный топливом дымарь образует непрерывную

струю дыма, не создает шума. Пчеловод легко пере-

делает дымарь с мехами в электрический, приобретя

перечисленное электрооборудование и изготовив вен-

тилятор.

Переносной пасечный ящик (рис. 13). Переносной

ящик для рамок многокорпусного улья, инструмента

и мелкого инвентаря состоит из пяти отделений, обра-

зованных двумя боковыми досками

(рис.

фа-

нерными стенками

фанерной перегородкой

по-

мещенной в горизонтальные пропилы в боковых дос-

ках, внутренними перегородками

вставленными

в такие же вертикальные пропилы, фанерным дном

дну ящика прибиты дере-

вянные опорные бруски 7 с отверстиями, в которые

запрессованы металлические втулки

Из проволоки

изготовлена педаль

(рис.

с приваренными по-

луосями

10.

проходящие через про-

дольные отверстия в дне ящика, шарнирно соедине-

ны с педалью и рычагами, прикрепленными к крыш-

ке. К внутренним перегородкам прибиты планки,

опирающиеся на уступы, вырезанные в боковых дос-

ках. Планки вместе с перегородками образуют фаль-

цы для установки рамок. В крышке ящика сделаны

Рис. 13. Переносной пасечный ящик:

— общий вид,

б —

кинематическая схема ножного приво-

да

крышки

вырезы

для переноса

вручную. Из

ны к вырезам прибита плотная ткань. С одной сторо-

ны крышка прикреплена к боковой доске петлями, а

с противоположной имеет защелку

13.

В вырез в бо-

ковой доске вставлены два выдвижных ящика

ручками и простейшим запором. Переносной ящик

служит своеобразной передвижной кладовой, где по-

стоянно хранятся стамески, молоток, пасечные ножи,

легковые

маточные клеточки, щеточки

и т. п. В боковых отделениях находятся гнилушки,

лее крупный инвентарь. С наружной стороны наве-

шивается дымарь. Выдвижные ящики предназначены

для инвентаря, инструмента, воскового сырья и др.,

собираемого во время осмотра пчел. Ножная педаль

позволяет, вытянув из улья рамку, не искать ей упо-

ра, чтобы освободить одну руку для открывания ящи-

ка. Держа рамку обеими руками н нажимая ногой на

педаль, открывают крышку, ставят рамку в ящик

и отпускают

крышка под собственной тяже-

стью закрывается. Механизм открывания крышки

прост в изготовлении, легко устанавливается и сни-

мается. Для этого достаточно свести концы П-образ-

ной педали, чтобы полуоси вышли из втулок, и вытя-

нуть шплинты, соединяющие толкатели с рычагами
на крышке.

•

ИЗ ЗИМОВНИКА. РАБОТЫ В

ДЕНЬ

Время вывоза пчел из зимних помещений опреде-

ляется состоянием семей и температурой, как наруж-

ной, так и в зимовнике. Ульи с пчелами удобнее все-

го вывозить с помощью тележек-подъемников, игра-

ющих важную роль в механизации ручных работ на

любительских пасеках. Для различных типов ульев и

применяемых технологий ухода за пчелами

различаются

конструкции, размерам и сложнос-

ти изготовления. Если на пасеке используют подстав-

ки, позволяющие подкатывать тележку-подъемник

непосредственно под дно улья (см. рис. 4,

то для

вывозки пчел применяют ручную рычажную тележку-

подъемник, предназначенную для внутрипасечных

работ на любительских

по тем или иным при-

чинам не вывозимых на медосбор.

Ручная рычажная тележка-подъемник. На рис. 34

показана ручная рычажная тележка-подъемник, под-

веденная под улей, установленный на складной под-

ставке. Со снятым с подставки ульем она изображена

на рис. 15. Тележка имеет трубчатую ось

в кото-

рую вставлены и прикреплены полуоси

с задними

колесами

оси неподвижно закреплена ручка

Раму тележки вместе с осью образуют две Г-образ-

ные нижние трубки

надетые с помощью приварен-

Рис. 14. Ручная рычажная тележка-подъемник в образо-

ванном

технологическом пространстве под

ульем:

вид сбоку;

— узел подъема (вид сверху)

ных к ним муфт на ось с возможностью свободного

вращения относительно нее. Другим концом трубки

опираются на

передние колеса

диаметром, не превышающим радиуса колес

Па-

раллельно нижним трубкам расположены верхние

трубки

Они соединены с нижними

опорами

установленными в пазах трубок над пе-

редними колесами, а осью — тягами

приварен-

ными к кольцам

(см. рис. 14), которые надеты с

обеих сторон муфт каждой из нижних трубок. Коль-

ца с помощью

скоб

жестко закрепле-

на оси так, что верхняя и нижняя трубки, опора

и тяги образуют шарнирный параллелограмм. Концы

скоб, оканчивающиеся резьбой, стопорят кольца от-

носительно оси и затягиваются гайками

под таким

углом к ручке, при котором поперечины скоб явля-

ются упором для нижних трубок. Если ручку тележ-

ки-подъемника установить в вертикальное положе-

ние, то верхние трубки приблизятся к нижним (см.

рис! 14). Опускание ручки (рис. 15, а) до горизон-

тального положения вызовет поворот тяг

жестко

закрепленных относительно оси, и соответственно

подъем верхних трубок над нижними до касания по-

перечинами скоб нижних трубок 5. Дальнейшее опус-

кание ручки позволяет поднимать передние колеса

над землей и увеличивать маневренность тележки.

Высота подставок под ульи (Я) при использовании

тележки определяется соотношением

где

заднего колеса;

нижней трубки;

радиус верхней трубки;

максимальная высота подъема вер.ч-

трубки

относительно нижней.

Тележкой-подъемником заезжают непосредствен-

но в зимовник к стоящему

подставке улью, ручку

переводят в вертикальное положение, тележку под-

катывают под улей и ручку опускают до упора. При

этом положении ручки улей оказывается приподня-

тым над подставкой. Опускание улья на подставку,

установленную на пасечном точке, производят путем

перевода ручки тележки вертикальное положение,

после чего тележку с поднятой ручкой выводят из-

под улья.

Подвесная тросовая дорога (рис. 16). В зимовнике

и на точке с небольшим наклоном в разные стороны

устанавливают две стойки / из металлических Т-об-

разно сваренных труб с пазами вверху, куда укла-

дывают стальной трос

С помощью вбитых в землю

металлических колышков

и специального

ва натягивают трос. Натяжное устройство представ-

ляет собой отрезок металлической трубки

со сквоз-

ными отверстиями 5 для воротка. К одному концу

трубки приварена гайка

с резьбовым крюком 7, а к

Другому — бобышка

с крюком

фиксируемым упо-

ром

10.

На

устанавливают ролик

с пластина-

16. Подвесная тросовая дорога:

устройство;

г —

улей,

готовый к транспортировке

ми

соединенными двумя осями, одна из которых

является осью ролика, а другая предназначена для

зацепления верхнего крюка лебедки

13.

На нижний

крюк лебедки надевают зацеп

захвата,

ного тросом

15,

двумя нижними

и двумя верхними

распорными деревянными брусками. Трос крепят

за вырезы в траверсе

18,

состоящей из двух горизон-

тальных полос, соединенных с двумя сваренными ме-

жду собой наклонными полосами. Третьей точкой

крепления служит ось зацепа.

Перед транспортировкой ролик с лебедкой и

хватом устанавливают над ульем и опускают до тех

пор, пока нижние распорные бруски не зайдут под

улей. Лебедкой поднимают улей на необходимую

Рис. 17. Палатки для осмотра пчелиных се-

мей при похолодании:

—

на четырех опорах;

— на одной опоре

высоту и перевозят на

После выставки пчел из

зимовника стойки устанавливают вдоль линии плани-

руемого размещения ульев, натягивают трос и рас-

ставляют ульи на пасеке.

Подвесная тросовая дорога применяется для вы-

воза пчелиных семей из зимовника, механизации руч-

ных работ на пасеке с многокорпусными ульями, раз-

мещенными рядами, погрузки ульев на транспортные

средства, разгрузки и обслуживания пасеки.

Палатки для осмотра пчелиных семей при похоло-

дании (рис. 17). В день вывоза из зимовника сразу же

после облета пчел проводят беглый осмотр. Б первую

очередь осматривают семьи, которые плохо облеты-

ваются. Определяют и устанавливают причины, ока-

зывают, необходимую помощь, затем осматривают

остальных. Если внезапно наступит похолодание, ос-

мотр семей продолжают в палатках: из труб, обтяну-

тых пленкой

17, а), и из прямоугольных дере-

вянной и трубной рамок с пленкой и веревочками для

поднятия нижней рамки (рис.

установленных

на пасечной тележке с резьбовым подъемником.

Пасечная тележка с резьбовым подъемником

Рис. 18. Пасечная тележка с резьбовым подъемником

18). Раму тележки с резьбовым подъемником,

имеющим Н-образную форму, образуют одна попе-

речная трубчатая опора и четыре таких же продоль-

ных опоры

надетых на поперечную с помощью при-

варенных к ним втулок

и зафиксированных шплин-

тами. На концах двух передних продольных труб

рамы просверлены отверстия, них вставлены и при-

варены оси,

которые установлены колеса

Две

Другие продольные трубы рамы направлены в проти-

воположную

в них вставлены трубы меньше-

го диаметра, оканчивающиеся приваренными втулка-

ми, в которые крепятся самоустанавливающиеся ко-

леса 5. Посредине поперечной опоры приварены два

отрезка труб. К одному из них, расположенному го-

ризонтально, прикреплена съемная ручка

вертикальный отрезок плотно вставлен ме-

таллический стержень, на который установлена труб-

чатая стойка

По стойке свободно перемещается

одетая подъемная муфта, состоящая из отрезка тру-

бы

с резьбой и гайкой

с воротком

10.

В трубе муф-

ты просверлено отверстие, которое позволяет с

помощью штифта

отверстий

стойке, выпол-

ненных с шагом, равным высоте корпуса многокор-

пусного улья, фиксировать ее на определенной высоте.

Над подъемной муфтой на стойке установлена опор-

ная шайба

и Г-образная поворотная стрела

14.

Конец стрелы имеет отверстие для резьбового крючка

15,

удерживаемого резьбовой гайкой

с воротками

17.

На крюк с помощью грузовой цепи

подвешен

захват

состоящий из телескопической П-образной

скобы

горизонтальных тяг

закрепленных к

выдвигаемым внутренним трубам

скобы. К концам

горизонтальных тяг приварены резьбовые заглушки

23.

В заглушки завернуты резьбовые воротки

24.

На

воротки свободно надеты втулки

с прямыми

Г-образными

прижимами, фиксирующими ульи

или корпуса при захвате. Воротки с втулками и при-

жимами составляют механизм винтового зажима.

Для перевозки улья с отъемным дном тележку

подкатывают так, чтобы захват оказался над ульем,

а колеса — по его боковым сторонам. Гайку муфты

подъемной стойки заворачивают до упора, а саму

муфту устанавливают в положение, при котором ско-

ба захвата максимально приближена к крышке улья;

резьбовой крюк устанавливают в крайнее верхнее по-

ложение, опускают горизонтальные тяги, пока Г-об-

разные прижимы не окажутся ниже днища улья,

и через отверстия фиксируют шплинтами. Далее, за-

ворачивая воротки, заводят прижимы под улей и за-

жимают. Гайкой муфты поднимают поворотную стре-

лу, а вместе с ней поднимается над подставками и

Зацепленный улей транспортируют на новое

место, ставят на подставки, отпускают зажимы и уво-

зят тележку.

Выполняя, например, перестановку местами двух

корпусов многокорпусного улья, резьбовой крюк ус-

танавливают в среднее положение, с помощью муфты

опускают захват до соприкосновения с ульем, выдви-

гают внутренние трубы скобы, пока горизонтальные

тяги не достигнут середины первого корпуса, и шплин-

тами фиксируют их. Закручивая воротки, прямыми

зажимами захватывают улей. Гайкой резьбового крю-

ка поднимают оба корпуса, снимают ручку тележки

и опускают улей на противоположные телескопиче-

ские опоры; отпускают винтовые зажимы, вы-

нимают шплинты подъемной телескопической ско-

бы, поднимают горизонтальные тяги на уро-

вень второго корпуса и шплинтуют внутренние трубы

скобы. Аналогично прямыми зажимами захватывают

второй корпус, подъемной муфтой приподнимают, по-

ворачивают и гайкой резьбового крюка опускают на

поддон. Прежде чем зацепить первый корпус,

резьбовой крюк устанавливают в крайнее нижнее по-

ложение, затем зацепляют первый корпус, гайкой

крюка поднимают его выше уровня второго корпуса,

стоящего на поддоне, поворачивают и опускают на

второй до совмещения.

Перестановка корпусов с помощью описанной те-

лежки может показаться менее производительной пе-

ред выполнением этой операции одним или двумя пче-

ловодами вручную. Однако прежде всего надо учиты-

что значительной части пчеловодов-любителей

поднимать корпуса нелегко, а прибегать к посторон-

ней помощи не всегда есть возможность. При исполь-

тележки отпадает необходимость обращать-

ся за помощью к родственникам или знакомым, пере-

носить от улья к улью дополнительные подставки,

столики и др. для промежуточного размещения кор-

пусов. Выдвижные продольные трубы рамы заменяют

эти вспомогательные средства.

Сравнительные данные показывают что два челове-

ка переставляют корпуса не быстрее пчеловода, име-

ющего кавыки в работе с тележкой. Что касается

перемещения ульев на другое место на пасеке, то

преимущества применения тележки не вызывают

сомнения.

С помощью тележки вывозят улья из зимовника,

поднимают, перевозят и устанавливают их на другое

место, переставляют в другой улей одновременно ком-

не нарушая пчелиного гнезда, чистят

или меняют отъемные донья, поднимают магазинные

надставки для осмотра пчелиных семей в ульях-ле-

жаках, производят перестановку корпусов многокор-

пусных ульев, снимают и увозят для откачки меда

или в хранилище медовые корпуса. На тележку уста-

навливают палатку для осмотра пчел при похолода-

нии и в безмедосборный период. Тележка имеет регу-

лируемые габариты.

Создать лучшие условия для содержания и разви-

тия пчелиных семей, обеспечить сохранность пасеки,

уменьшить занимаемую ею площадь позволяют фа-

нерные или бревенчатые стационарные павильоны

на три, шесть и более пчелиных семей. Преимущест-

венно павильоны состоят из фундамента, земляного

или дощатого пола, каркаса из бревен, досок или ме-

таллических угольников, утепленного потолка и кры-

ши. Наибольший интерес с точки зрения ускорения

развития семей, применения средств малой механиза-

ции, удобства в обслуживании представляет

павиль-

он круглой формы

(рис. 19). На фундамент -такого

павильона устанавливают каркас из бревен. Стены

обшивают многослойной фанерой, досками или брев-

нами. На опорные бревна каркаса закрепляют по ди-

аметру павильона швеллер с отверстием посредине,

ставят крышу, накрывают ее рубероидом и шифером,

кровельным железом или досками. Настилая пол,

в центре павильона закрепляют подпятник, которым

может служить крестовина из швеллера. Б боковых

стенах павильона в местах установки ульев вырезают

щели по размеру летков, а снаружи крепят разноцвет-

ные прилетные доски. С северной стороны возле стен-

ки размещают столик для распечатывания сотов,

ящик для пчеловодного инвентаря и медогонку. Спра-

ва и слева от входных дверей на подставки или под-

устанавливают корпуса многокорпусных

ульев. Каждый

имеет сетку с мелкими

и выдвижную доску, благодаря чему мусор

3-601 33

Малая механизация на любительских пасеках (1991 год) - часть 1
