Блок автоматической коммутации нагрузки ATS TSI. Руководство










ATS

(Блок автоматической коммутации нагрузки)

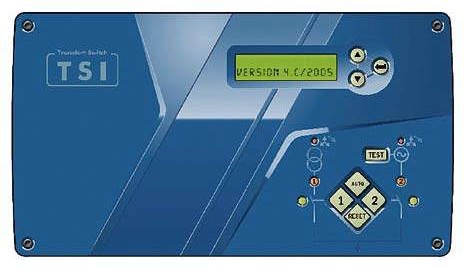

Модуль TSI прост в использовании и может конфигурировать себя автоматически, как только в сети появляется напряжение. Это позволяет пользователю мгновенно запустить его по импульсу от нажатия кнопки “AUTO”. Автоматическая конфигурация модуля относится к следующим параметрам:

  • напряжение сети,

  • тип использования,

  • минимальный и максимальный пороги напряжения,

  • минимальная и максимальная частота.

Диапазон напряжения, измеряемого в динамическом режиме, расширен от 208Вac до 440Вac, частота - 50 или 60Гц.

Модуль TSI – является “автоматически- запитываемым” модулем, это означает, что он питается попеременно и непрерывно то от одного, то от другого источника электроэнергии. В случае одновременного отсутствия напряжения обоих источников питания, накопленный конденсатором запас энергии позволяет генерировать сигнал “команда на запуск” непрерывно в течение минимум 60 секунд.

Все выпускаемые нами ATS оснащены модулем TSI в стандартном исполнении, для всех номинало от 25A до 3150A. Модули TSI разных номиналов имеют одинаковые размеры и черный цвет поэтому устанавливаются в переднюю панель пульта управления ATS независимо от номинала Передняя панель модуля фиксируется 4-мя винтами.


"Резиновые" кнопки подсвечиваются изнутри, что облегчает использование модуля. Кнопки защищены от всевозможных опасных импульсов, подсветка при желании отключается.


2 – Технические возможности

Алфавитно- цифровой дисплей с подсветкой , 2 строки по 16 знаков для одновременного отображения напряжения сети и напряжение генераторной установки. Аналогично для частоты.

  • Различные светодиодные индикаторы (кол-во: 6) и мнемосхема, выгравированная спереди в поликарбонатной поверхности, мгновенно отображают состояние одного или другого из двух источников, а так же отображают возможные аварийные сигналы или сигналы о неисправности, относящиеся к одному или другому из этих источников.

  • Два светодиодных индикатора, помещенные над мнемосхемами источников (сеть и ГУ) позволяют отобразить правильное направление вращения фаз.

  • Кнопки с номерами, соответствующими мнемосхемам, делают возможным выполнение следующих функций.


    Кнопка

    Функция

    Reset

    для сброса возможных аварийных сообщений, появившихся на экране

    AUTO

    автоматическая конфигурация модуля, для функционирования в автоматическом режиме при пропадании или провале напряжения

    1

    Принудительное переключение на источник 1 (сеть или 2-я ГУ)

    2

    Принудительное переключение на источник 2 (ГУ)

    Test

    позволяет имитировать запуск ГУ с возможность заранее запрограммировать полную последовательность переброса нагрузки: сеть è ГУ è сеть.

    (*) В том случае, если вторым источником является ГУ, то поверх мнемосхемы наносится наклейка с символом “генераторная установка”

    ·


    "Вторая вспомогательная клавиатура (s, t, ) позволяет осуществлять навигацию между различными отображениями электрических измерений, а так же определять модуль, полностью отслеживающий установленные характеристи пользователя.

  • 2 светодиодных индикатора, помещенные над мнемосхемами источников (сеть и ГУ) позволяют отобразить правильное направление вращения фаз.

  • На экране могут быть отображены следующие параметры ATS

    • тип сети,

    • напряжение сети,

    • минимально допустимое напряжение сети и задержка,

    • максимально допустимое напряжение сети и задержка,

    • минимально допустимая частота и задержка,

    • максимально допустимая частота и задержка,

    • минимальная задержка напряжения генератора переменного тока,

    • задержка исчезновения напряжения сети,

    • задержка восстановления напряжения сети,

    • задержка стабилизации напряжения ГУ,

  • задержка переброса нагрузки с Основного источника питания на Резервный,

  • задержка переброса нагрузки с Резервного источника питания на Основной,

- задержка на охлаждение двигателя,

- выбор типа действия контакта команды на запуск.

  • Параметры “Интерфейса”, выводимые на экран:

    • скорость передачи данных (бод/сек),

    • биты данных,

    • бит останова,

    • контроль по четности,

    • мониторинг потока.



3.1- Проводная связь

3 - Интерфейс

2-х проводная связь со всеми модулями управления/мониторинга SDMO (Nexys, Telys и Kerys), позволяют отдаленный запуск при помощи сухих контактов, с возможностью выбора действия контакта.


3.2 – Шина CAN

Модуль TSI открыт для интерфейса. Он оснащен в стандартной комплектации (*) шиной CAN от 250А, которая позволяет обмен данными с Kerys MICS и будущим Telys MICS .

(*) В качестве опции для номиналов от 25A до 200A.

Связь при помощи шины CAN позволяет собрать на уровне мониторинга/управления всю информация относительно сети (величины одиночных или составных напряжений, частоты) и также передачу сигнала “команды на запуск”, генерирумого в случае проблемы со стороны сети (пропадание или провал напряжения, или временное перенапряжение).


    1. – Последовательная связь

      Последовательная связь позволяет:

      • групповую запись новой программы

      • выполнять конфигурацию или программирование

      • считывать данные.


  1. - Входы типа “все или ничего”

    Имеются 3 входа типа “все или ничего” для специальных случаев применения. Программирование этих входов выполняется с клавиатуры модуля.


  2. - Выходы типа “все или ничего”

    Имеются 2 выхода типа “все или ничего” для специальных случаев применения. Программирование этих выходов выполняется с клавиатуры модуля.


  3. - Соединение

Индивидуальное изготовление панели и установка различных компонент обеспечивают оптимальную доступность для подключения соединительных кабелей.

















////////////////////////////
