Водостойкость обуви

Оценка эргономических показателей обуви

Водостойкость обуви

Неодинаковые условия носки обуви различных видов и назначения обусловливают дифференцированные требования к водостойкости — способности изолировать стопу от попадания влаги внутрь обуви. Наиболее высокие требования предъявляют к водостойкости обуви весенне-осеннего и зимнего ассорти-мента, а также к некоторым видам производственной и специальной обуви.

Для характеристики водостойкости обуви применяют следующие показатели:

водопромокаемость— время в минутах до промокания отдельных участков обуви;

водопроницаемость-количество воды в миллилитрах, проникшей в обувь за определенное время пребывания ее в воде (1, 2, 3, 4 ч и т. д.);

намокаемость — увеличение массы обуви в килограммах после пребывания ее в воде в течение заданного времени.

Водостойкость обуви определяют в статических и динамических условиях.

Метод определения водостойкости сапог с верхом из юфти (ГОСТ 9291—78) предусматривает испытание в статических условиях на приборе ВСС-1 (рис. VIII.16).

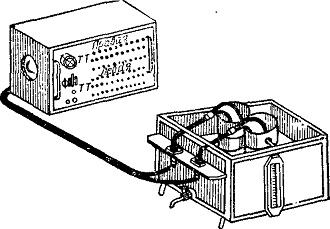

Рис. VIII. 16. Прибор ВСС-1 для определения водостойкости сапог в статических условиях

Испытание основано на погружении обуви, надетой на контактную колодку (контакты расположены на участках возможного промокания), в ванну с водой и определении водопромокаемости в минутах с помощью электронного блока, а также водопроницаемости в миллилитрах после 30 мин и 2 ч пребывания обуви в воде (устанавливают по разности массы гигроскопичного материала, помещаемого в обувь в исходном состоянии, после ее промокания и извлечения контактной колодки).

При раздельном определении времени до промокания различных участков обуви их предварительно обрабатывают — герметизируют (перхлорвиниловым клеем, пластилином); при определении водопромокаемости строчек заготовки верха обрабатывают участки соединения деталей верха с низом; при оценке водопромокаемости крепления низа обуви обрабатывают строчки заготовки верха; при оценке водопромокаемости верха обрабатывают строчки заготовки и участки соединения деталей верха с низом.

Метод определения водостойкости обуви в динамиче-ских условиях (ГОСТ 26362—84) основан на применении прибора ИВД (рис. VIII.17). Обуви, установленной и закрепленной в ванне с водой, сообщается изгиб в пучках на заданный угол (25° — для обуви на низком, 20° — на среднем, 15° — на высоком каблуке) со скоростью 73 цикла в минуту. В этих условиях определяют водопромока-емость обуви (или ее участков) в минутах, водопроницаемость в литрах и намокаемость в килограммах.

Для определения времени до промокания различных участков в обувь вставляют резиновую надувную контактную колодку, на участках возможного промокания которой размещены контакты из токопроводящей резины. Для установления времени до первого промокания (экспресс-метод) внутрь обуви вместо колодки насыпают высушенную и предварительно взвешенную охотничью дробь в количестве 3—3,5 кг при испытании мужской и 2—2,5 кг — женской обуви. Время до первого промока-ния обуви или время до промокания различных участков обуви устанавливают с помощью сигнального устройства прибора.

Как и при испытании в статических условиях при необходимости раздельного определения времени до промокания в динамических условиях ряда участков обури ее предварительно обрабатывают.

Полупару обуви после извлечения из нее колодки или охотничьей дроби продолжают испытывать в течение 1, 2, 3 и 4 ч (считая с момента первого погружения обуви в воду) для определения водопроницаемости по увеличению массы гигроскопичного материала, помещенного в обувь, после извлечения колодки или дроби, или по количеству воды, вылитой в мерную посуду, при значительном проникании ее в обувь.

Намокаемость определяют параллельно с водопроницаемостью путем нахождения увеличения массы обуви за период испытаний 1, 2, 3 и 4 ч (методом взвешивания обуви).

Методы оценки водостойкости обуви применяют при необходимости обоснования выбора системы материалов и конструкции обуви определенного назначения, предназначенной для эксплуатации в заданных условиях.

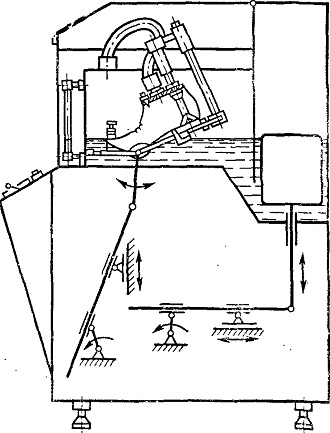

Рис. VIII.17. Прибор ИВД для определения водостойкости обуви в динамических условиях

содержание .. 170 171 172 173 174 175 176 177 178 179 ..
