СИСТЕМЫ РАСКРОЯ СИНТЕТИЧЕСКИХ И ИСКУССТВЕННЫХ КОЖ, ОБУВНЫХ ТКАНЕЙ - ЧАСТЬ 1

Раскрою многослойных настилов обувных тканей предшествует составление технологической карты раскроя, предусматривающей рекомендуемые системы укладки моделей (при разрубе на прессах) и разметки-трафареты для переноса его на верхний слой многослойного настила (при раскрое на ленточных машинах). Системы раскроя обувных тканей, синтетических и искусственных кож соответствуют принятым системам укладки при построении модельных шкал, т. е. системе параллелограмма при совмещении деталей под непрямым углом (для основной подкладки полуботинок и туфель, вкладных стелек, носков, берцев, ботинок, межподблоч-ников, подносков и прочих деталей небольших размеров) и под прямым углом (для основной подкладки сапожек, полусапожек и ботинок, союзок полуботинок и туфель, комбинаций союзок и носков, союзок и берцев и т. д.).

На рис. 1.23 показана схема раскроя эластоискожи—НТ на голенища сапог с верхом из юфти. При ширине 129 ± ± 2 и 126 ± 2 см размещается три голенища мужских или мальчиковых сапог, при ширине 113 ±2 см — три голенища детских сапог. При выкраивании голенищ сапог применяют систему совмещения под прямым углом с поворотом детали на 180° относительно предыдущей.

На рис. 1.24 дана та же укладка на искусственной коже шириной 115 см на детали голенищ для женского сапожка.

На рис. 1.25 показана схема раскроя драпа на детали женских сапожек в комбинации с деталями мужских ботинок, что значительно повышает показатель использования площади настила. Детали располагают следом по основе. В конце настила выкраивают язычок для ботинок.

Небольшая разница между удлинениями по длине и ширине искусственной кожи позволяет раскроить ее

с высоким показателем использования (рис. 1.26).

Нечетное количество деталей верха мальчиковых летних туфель при раскрое синтетической кожи в ряду вызывает повышенные краевые отходы (рис. 1.27). Наличие мелких деталей в комплекте позволяет свести их к минимуму.

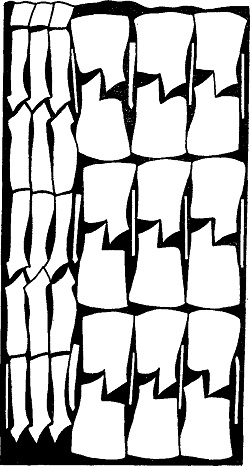

Рис. 1.23. Схема раскроя обувной эластоискожи — НТ для голенищ сапог с верхом из юфти (составлена Л. Н.
Ковалевой)

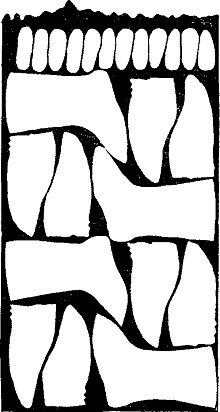

Рис. 1.24. Схема раскроя искусственной кожи шириной 115 см на детали голенищ женских сапожек (составлена А И. Кузьминой)

Рис. 1.25. Схема раскроя трехслойного дублированного драпа на детали верха женских сапожек (составлена Л. К- Мезининой)

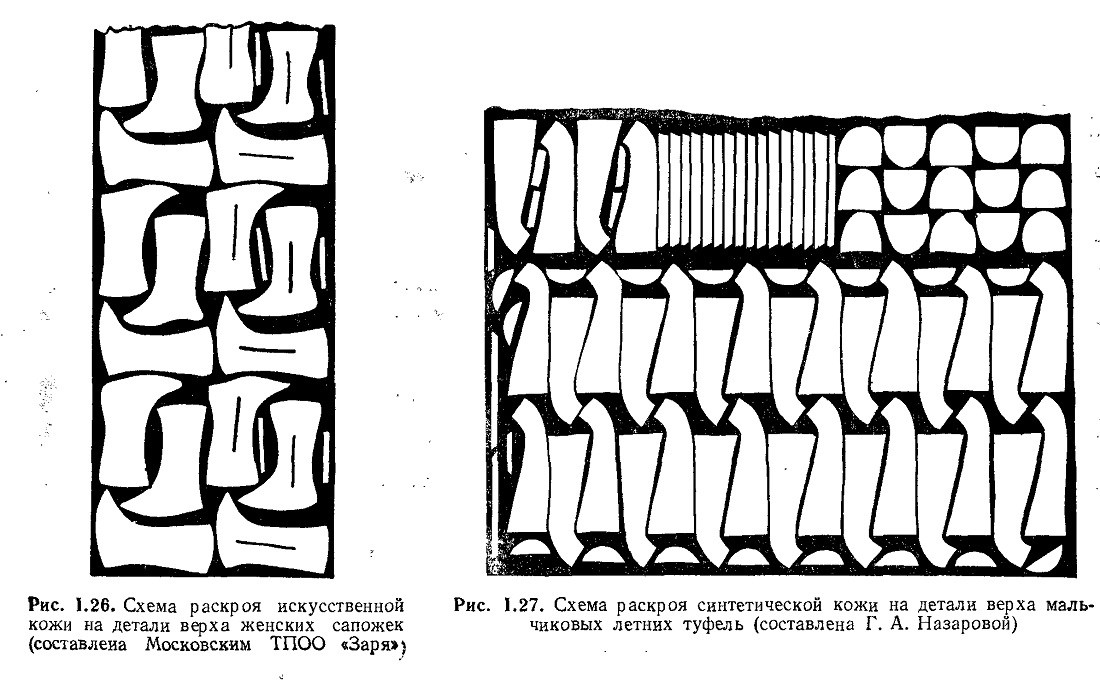

Рис. 1.26-1.27
