§ 81. ОПОРНЫЕ КРЕПЛЕНИЯ СТРОИТЕЛЬНЫХ ПНЕВМАТИЧЕСКИХ КОНСТРУКЦИЙ





Крепятся воздухоопорные конструкции к фундаменту при помощи опорного контура, состоящего из внутреннего и наружного фартуков, усиленной кромки оболочки и крепежных деталей. Варианты кон-структивных решений крепления опорного контура к фундаменту показаны на рис. 165, а. Расчет опорных креплений к основанию производится на максимальные усилия от действия внутреннего давления и ветрового отсоса. Расчетное усилие, действующее на крепежную деталь (анкер, шуруп, болт и т. п.) определяется по формуле





Пневматические стержни крепятся к основанию шарнирно посредством металлических стаканов, на которые тканевые цилиндры насажены своими концами (рис. 165, б). Рассчитываются элементы опорного узла на продольное усилие в стержне и распор (в пневмоарке).

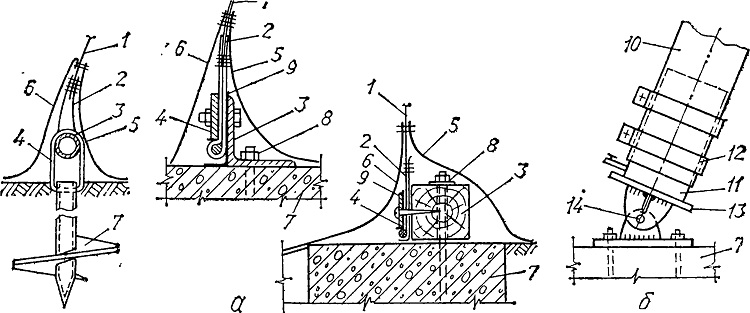

Рис. 165. Крепление пневмоконструкций к фундаменту:
а — крепление оболочек; 6 — крепление пневмоарки; 1 — оболочка; 2 — кромка оболочки; 3 — распределительный элемент; 4 — прижимная планка (серьга); 5 — внутренний фартук; 6 — наружный фартук; 7 — фундамент (винтовая свая); 8 — анкерный болт; 9 — резиновая прокладка; 10 — тканевый цилиндр; 11 — стакан; 12 — хомуты; 13 — башмак; 14 — шарнир
