ВЕНТИЛЯЦИЯ ЗАЛА БУМАГОДЕЛАТЕЛЬНЫХ МАШИН - ЧАСТЬ 2

На рис. 88 изображено типичное расположение двух бумагоделательных машин с их вентиляционными установками при

обрезной ширине газетной бумаги На Машинах 6720 мм. Машины снабжены полностью закрытыми колпаками. На подобных бумагоделательных машинах с закрытыми колпаками в сушильной части, когда воздушно-паровая смесь имеет высокие температуру и теплосодержание, обычно применяют теплоре-куперационные установки с тремя ступенями рекуперации тепла: первая — подогрев в теплообменниках воздуха, нагнетаемого в сушильную часть машины, вторая — подогрев в теплообменниках воздуха для вентиляции зала, третья — подогрев в скруббере воды для технологических нужд.

Из табл. 10 видно, что зимой при —20 °С 1 кг свежего воздуха содержит при полном его насыщении 0,8 г водяных паров, а 1 кг воздуха при полном его насыщении парами воды, удаляемый при наличии открытого колпака при tу=45 °С, содержит 65 г водяного пара. Следовательно, при полном насыщении парами воды 1 кг воздуха в указанных условиях способен поглотить паров воды: 65—0,8 = 64,2 г.

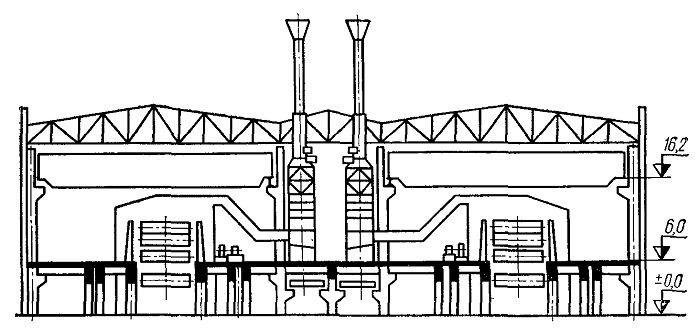

Рис. 88. Схема расположения двух быстроходных бумагоделательных машин для выработки газетной бумаги с их вентиляционными установками (Q=60 т, L=28,5 м)

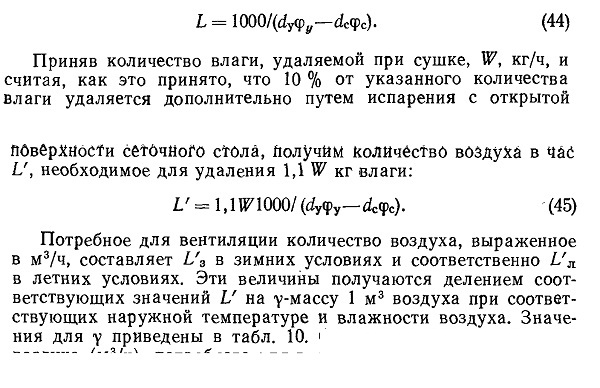

Практически воздух поступает и удаляется не полностью насыщенными парами воды, а соответственно с относительной влажностью свежего и уходящего воздуха φс и φу. Обозначим содержание паров воды в 1 кг свежего и уходящего воздуха соответственно через dc и dy, тогда для удаления 1 кг испаренной воды необходимо воздуха, кг:

 Определив общее количество воздуха (м3/ч), потребного для вентиляции, нетрудно по приводимым в соответствующих каталогах или справочниках значениям производительности вентиляторов установить требуемое их количество. В качестве вытяжных вентиляторов обычно применяют осевые вентиляторы. Приточные вентиляторы могут быть либо центробежными, либо осевого типа.

В качестве примера приведем расчет количества потребного воздуха в зимних и в летних условиях при выработке на бумагоделательной машине № 1 брутто 34,5 т/сут писчей бумаги (над сушильной частью открытый колпак) и на бумагоделательной машине № 2 брутто 330 т/сут газетной бумаги (над сушильной частью полностью закрытый колпак). В данном случае брутто означает общее количество бумаги, которое может быть изготовлено на бумагоделательной машине, включая выработку товарной продукции (нетто), обрезку кромок, брак на машине и при отделке бумаги, а также обрывы бумажного полотна во время холостого хода машины.

Часовая производительность при работе в сутки каждой машины 23 ч составит у бумагоделательной машины № 1 — 34500:23=1500 кг и у бумагоделательной машины № 2 — 330000:23=14348 кг. Пусть относительная сухость бумаги перед сушильной частью Си составляет на машине № 1 — 35 % и на машине № 2 — 38%, а после сушильной части Ск соответственно 95 % и 93 %.

Общее количество влаги W, испаренной в час на сушильной части бумагоделательной машины № 1, равно 1,714-1500 = = 2571 кг и соответственно на бумагоделательной машине № 2: 1,447- 14348 = 20762 кг.

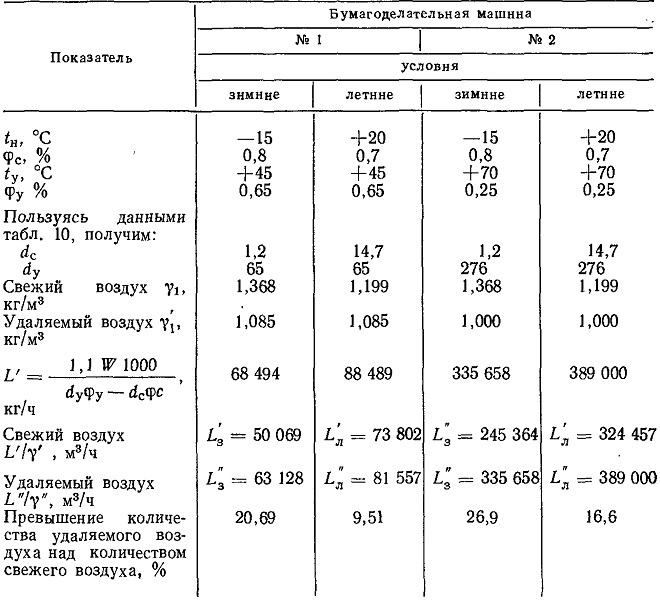

Расчет потребного количества свежего воздуха для вентиляции бумагоделательных машин № 1 и 2 в зимних и летних условиях приведен в табл. 11.

Из табл. 11 видно, что в летних условиях количество как свежего, так и удаляемого из помещения воздуха всегда выше, чем в зимних условиях, а количество удаляемого воздуха, выраженное в кубических метрах в час, неизменно выше, чем количество необходимого свежего воздуха. Выраженное в процентах превышение количества удаляемого воздуха над количеством необходимого свежего воздуха в зимних условиях неизменно выше, чем в летних.

Превышение количества удаляемого воздуха над количеством подаваемого свежего воздуха создает в помещении зала бумагоделательных машин несколько пониженное давление, что обеспечивает наиболее удовлетворительные условия для работы обслуживающего персонала.

Расчеты тепла, потребного для вентиляции и соответствующего расхода пара, а также теплорекуперационных агрегатов, здесь не приводятся, так как они подробно изложены в соответствующей справочной литературе и методических пособиях.

Дополнительные сведения о вентиляции зала бумагоделательных машин приведены в книгах (5, с. 533—552; 15, с. 639— 647; 16, с. 651—654; 23, с. 158—177].
