ЦИЛИНДР ДВИГАТЕЛЯ МОТОЦИКЛА "МИНСК" ММВЗ 3.111
Цилиндр - алюминиевый с залитой чугунной гильзой. Соединение гильзы и цилиндра - неразъемное. Выпускной патрубок цилиндра имеет резьбу М 52X2 для закрепления выпускной трубы. Для установки промежуточного патрубка и карбюратора имеются шпильки.
Для снятия цилиндра необходимо снять бензобак, катушку зажигания, отсоединить выхлопную трубу, воздухофильтр, карбюратор, отвернуть гайки крепления головки, снять подкладочные шайбы и головку цилиндра, опустить поршень в НМТ и слегка ударять ладонями снизу по ребрам цилиндра. Необходимо следить, чтобы не повредить прокладку цилиндра. Она должна или отделяться с цилиндром, или оставаться на картере.
Установка цилиндра производится в порядке, обратном разборке. При установке нужно проверить состояние прокладки, слегка смазать зеркало цилиндра маслом для двигателя, установить поршень в НМТ, и обжав руками верхнее кольцо, надеть на него цилиндр (рис. 4). Таким же образом надеть цилиндр и на нижнее кольцо. Необходимо следить, чтобы кольца были правильно расположены на стопорных штифтах. Гайки крепления головки необходимо затягивать накрест, не прикладывая слишком больших усилий, чтобы не сорвать резьбу.

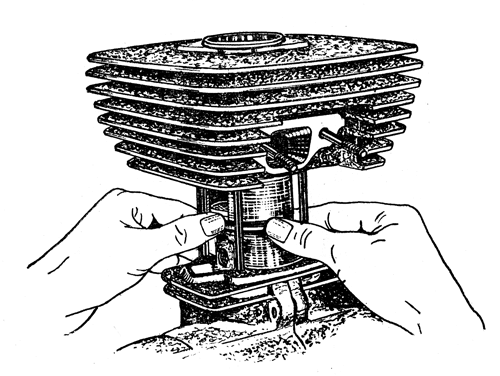

Рис. 4. Установка цилиндра
