ЦИЛИНДР ДВИГАТЕЛЯ МОТОЦИКЛА МИНСК М-106

Цилиндр - алюминиевый с залитой чугунной гильзой. Соединение гильзы и цилиндра - неразъемное. Выпускной патрубок цилиндра имеет резьбу М 52X2 для закрепления выпускной трубы. Для установки промежуточного патрубка и карбюратора имеются шпильки.
Для снятия цилиндра необходимо снять бензобак, катушку зажигания, отсоединить выхлопную трубу, воздухофильтр, карбюратор, отвернуть гайки крепления головки, снять подкладочные шайбы и головку цилиндра, опустить поршень в НМТ и слегка ударять ладонями снизу по ребрам цилиндра. Необходимо следить, чтобы не повредить прокладку цилиндра. Она должна или отделяться с цилиндром или оставаться на картере.

Установка цилиндра производится в порядке, обратном разборке. При установке нужно проверить состояние прокладки, слегка смазать зеркало цилиндра маслом для двигателя, установить поршень в НМТ и, обжав реками верхнее кольцо, надеть на него цилиндр (рис. 4).

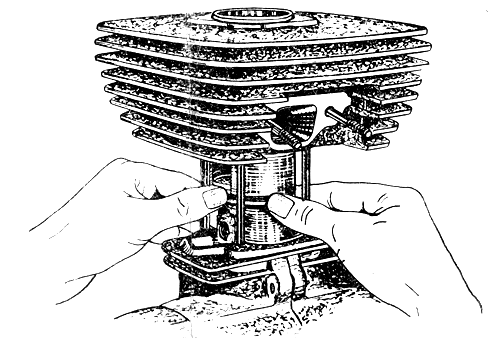

Рис. 4. Установка цилиндра

Таким же образом надеть цилиндр и на нижнее кольцо. Необходимо следить, чтобы кольца были правильно расположены на стопорных штифтах. Гайки крепления головки необходимо затягивать накрест, не прикладывая слишком больших усилий, чтобы не сорвать резьбу.
