Замок для рулевого механизма мотоцикла PANNONIA типа TL250/F TL250/D TL250/B

Головка вилки верхнего телескопа исполнена таким образом, что вместе с этим есть возможность использования замка для рулевого механизма. Замок для рулевого механизма каждому мотоциклу прилагается фабрично. Пользование замком рулевого механизма регулируется.

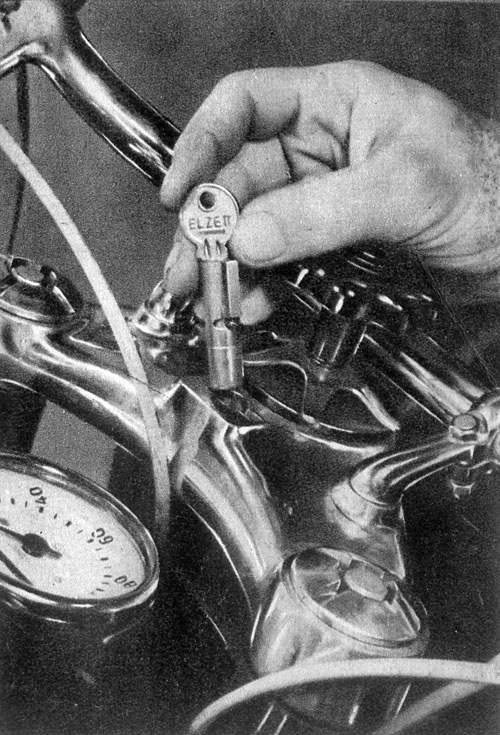

Рис. 13. Замок для рулевого механизма

В части замка ключ поворачивается в такое положение, чтобы заграждающая головка попала в одну плоскость с малым винтом с направляющей планкой замка. После этого (13/1) замок помещается в отверстие головки верхней вилки (13/2) и руль нужно держать в таком положении, чтобы замок мог беспрепятственно помещаться через отверстие также и в выполненном поддерживающем глазке каркаса. После этого ключ поворачивается направо и вытягивается из замка, этим самым мотоцикл обеспечен от кражи. Обращаем внимание покупателя на то, что ключ рулевого замка идентичен с ключом ящика для инструментов (11/а). Замок ящика для инструментов замыкается в вертикальном положении ключа, а в горизонтальном положении ключ открывает крышку ящика.

Ключ центрального включения и пуска

Центральный включатель помещен в головке лампы так, что через красиво оформленный наружный щит помещением пускового ключа можно двигать центральный включатель. Этот наружный щит снабжен покрышкой и после вынимания ключа закрывается отверстие пускового ключа оттяжкой покрышки (12) для препятствования возможного попадания туда наружной влажности. В корпусе фары помещается хорошо осветленный спидометр со счетчиком километров.
