Воздухоочиститель (Микрофильтрующий элемент) мотоцикла ЯВА-350 модели 634-01

Микрофильтрующий элемент воздухоочистителя установлен в глушителе шума впуска с правой стороны мотоцикла. Для того, чтобы вынуть элемент, нужно сперва снять седло и правую боковую облицовку. Затем отвернуть два болта боковой крышки глушителя шума впуска, снять крышку и вынуть микрофильтрующий элемент. При монтаже элемента следить за тем, чтобы его торец был закрыт уплотнительной прокладкой (см. рис. 19).

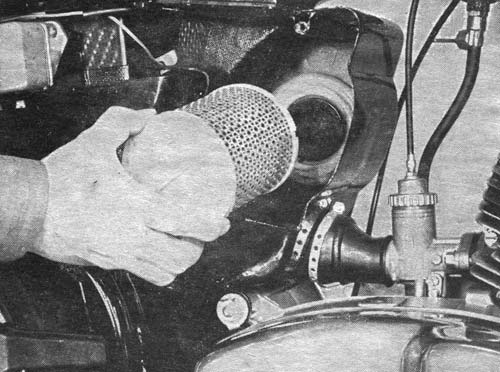

Рис.19 Демонтах корпуса глушителя

После пробега каждых 2 500 км элемент следует очистить встряхиванием или, что лучше, продувкой изнутри воздухом, чтобы удалить из него пыль. Микрофильтрующий элемент запрещается промывать, смазывать маслом и т. п., так как при этом он теряет фильтрующие свойства.

После пробега 10 000-15 000 км (в зависимости от условий эксплуатации) нужно сменить микрофильтрующий элемент. При работе в пыльной среде рекомендуется микрофильтрующий элемент и корпус глушителя шума впуска чистить чаще.

Важное примечание:
Засоренный микрофильтрующий элемент вызывает повышенный расход топлива, выстрелы и существенное снижение мощности.

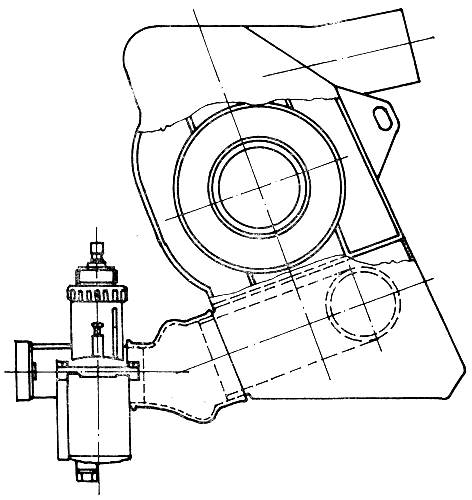

Рис.20 Глушитель шума впуска в разрезе

После снятия седла и топливного бака снять уплотнительный кожух из пластмассы, предотвращающий попадание грязи и полость под седлом. С помощью торцевого ключа 10 вернуть болт, посредством которого корпус глушителя прикреплен к раме; наклонив корпус вперед, осторожно вынуть его из рамы. При сборке не забыть на патрубок карбюратора надеть резиновую муфту и вложить уплотнительный кожух под седло.
