Приложение 2.

Массы основных сборочных единиц мотоциклов ИЖ 7.107-01

Массы основных сборочных единиц, кг

Приложение 3. Подшипники, применяемые на мотоцикле ИЖ 7.107-01

d — внутренний диаметр

Д — наружный диаметр

В — ширина

Приложение 4. Сальники, применяемые на мотоциклах ИЖ 7.107-01

Д — наружный диаметр

d — внутренний диаметр

В — ширина

Приложение 5. Величина моментов затяжек резьбовых соединений мотоциклов ИЖ 7.107-01

Приложение 6. Перечень работ по предпродажной подготовке мотоциклов ИЖ 7.107-01

1. Распаковать и расконсервировать мотоцикл (боковой прицеп или грузовой модуль при комплектной поставке), удалить пыль, проверить состояние окрашенных повер­хностей и при необходимости устраните мелкие повреждения лакокрасочного покрытия (царапины, сколы, отслоения).

2. Установить руль, выключатель зажигания, щиток приборов, противоугонный замок, зеркало, дуги безопасности, полуобтекатель, коленные щитки, багажник (для мотоцикла соответст­вующей комплектации).

3. Присоединить боковой прицеп или грузовой модуль к мо­тоциклу.

4. Проверить наличие инструмента и принадлежностей, за­пасных частей по ведомости комплектации мотоцикла и установить их на место.

5. Проверить давление воздуха в шинах, при необходимости донести его до нормы согласно РЭ.

6. Проверить крепление резьбовых соединений, действие тормозов, фиксацию седла, закрывание инструментальных ящи­ков,

7. Проверить натяжение цепи передачи на заднее колесо и натяжение колесных спиц, при необходимости регулировать и подтянуть.

8. Проверить уровень масла в коробке передач, при необхо­димости долить масло согласно табл. 2.

9. Проверить наличие масла в масляной емкости раздельной системы смазки по смотровому окну и в прозрачном маслопро­воде впускного патрубка двигателя. При необходимости напол­нить маслом согласно разделу 5.1.6 настоящего руководства по эксплуатации.

10. Залить масло в воздухоочиститель.

11. Зарядить аккумуляторную батарею согласно инструкции по эксплуатации и установить ее на место.

12. Заправить топливный бак топливом (на пробег не менее 10 км).

13. Пустить двигатель и проверить его на режиме холостого хода, при необходимости отрегулировать обороты холостого хода.

14. Проверить пробным пробегом (0.5...1 км) работу двигателя, системы смазки, сцепления, механизма переключения пе­редач, тормозов переднего и заднего колес, амортизаторов, спи­дометра, счетчика километров пройденного пути, системы осве­щения, сигнализации и электрооборудования.

15. Провести окончательную расконсервацию, очистку и мойку мотоцикла.

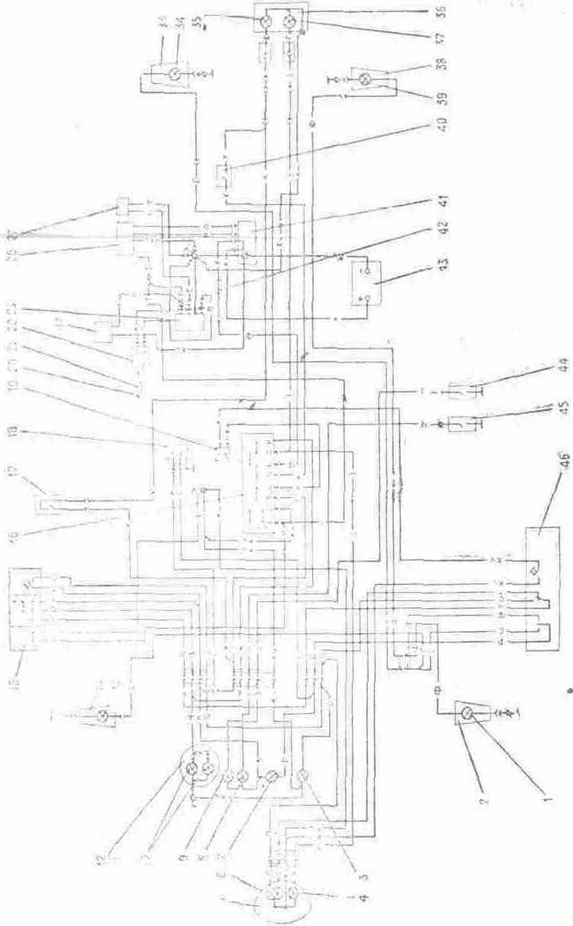

Приложение 7. Схема электропроводки мотоциклов ИЖ 7.107-01

Схема электрическая:

1, 13, 34, 39 — лампы А12-21-3 фонаря указателей поворота мото­цикла; 2, 14, 33, 38 — фонари указателей поворотов; 3 — контрольная лампа А 12-1 «Д. свет»; 4 — лампа А 12-4 стояночного света; 5 — фара; 6 — лампа А 12-45 + 40 дальнего-ближнего света фары; 7 — контрольная лампа АМН 12-3-1 указателя поворота; 8 — контрольная лампа А 12-1 «Нейтраль»; 9 — контрольная лампа А 12-1 «Масло»; 10 — лампа АМН 12-3-1 освещения спидометра; 11 — спидометр; 12 — щиток приборов; 15 — переключатель комбинированный; 16 — выключатель зажигания; 17 — выключатель стоп-сигнала тормоза переднего колеса; 18 — прерыватель ука­зателей поворота; 19 — сигнал звуковой; 20 — свеча зажигания; 21 — наконечник свечной; 22 — катушка зажигания; 23 — коммутатор; 26 — генератор; 27 — датчик; 35 — лампа А 12-21-3 стоп-сигнала мотоцикла; 36 — фонарь задний мотоцикла; 37 — лампа А 12-5 заднего габарита мотоцикла; 40 — выключатель стоп-сигнала тормоза заднего колеса; 41 — выпрямитель-регулятор напряжения БПВ 21-15; 41 а — регулятор напряжения РНМ-1; 42 — предохранитель; 43 — батарея аккумуляторная; 44 — клапан-датчик подачи масла; 45 — выключатель лампы «Нейтраль»; 46 — переключатель сигнализации; 47 — конденсатор К50-35-63В-2200 МКФ-В

Обозначение расцветки проводов:

Г — голубой; Ж — желтый; 3 — зеленый; К — красный; Кч — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный

Примечание. На мотоцикле с боковым прицепом подключение фонаря заднего бокового прицепа осуществляется в разъем зе­леного и красных проводов, идущих к фонарю заднему мотоцикла

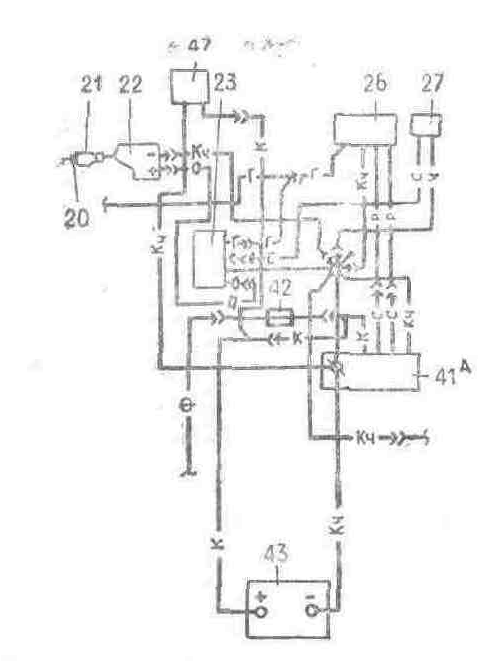

Схема подключения РИМ 1

Приложение 8. Схема двигателя мотоциклов ИЖ 7.107-01

Двигатель с коробкой передач в разрезе:

1 - свеча зажигания; 2 — головка цилиндра; 3 — цилиндр; 4 — поршень; 5 — поршневое кольцо; 6 — палец поршневой; 7 — картер; 8 — роликоподшипник; 9 — левый сальник; 10 — моторная цепь; 11 — шарикоподшипник; 12 — звездочка коленчатого вала; 13 — наружный барабан муфты сцепления; 14 — диск ведущий; 15 — диск ведомый; 16 — внутренний барабан; 17? — нажимной диск; 18 — пружина; 19 — фасонная гайка; 20 — толкатель; 21 — шарикоподшипник; 22 — винт регулировочный с контргайкой; 23 — крышка люка;-24 — зубчатка кикстартера; 25 — пружина; 26 — вал пускового механизма; 27 — манжета; 28 — отражатель: 29 — вал механизма переключения; 30 — установочная втулка; 31 — вилка переключения передач; 32 — упор; 33 — крышка коробки передач; 34 — правая крышка; 35 — валик переключения передач; 36 — шарикоподшипник; 37 — промежуточный вал с шестернями: 38 — шарик (5,556 мм); 39 — первичный вал с шестернями; 40 — колпачок гайки вторичного вала; 41 — вторичный вал; 42 — манжета; 43 — звездочка; 44 — роликоподшипник; 45 — шестерня вторичного вала; 46 — крышка генератора со статором; 47 —шарикоподшипник; 48 — правый сальник; 49 — ротор генератора; 50 — роликоподшипник; 51 — датчик зажигания; 52 — коленчатый вал; 53 — прокладка цилиндра; 54 — подшипник игольчатый;. 55 — подшипник игольчатый; 56 — манжета; 57 — шайба; 58 — рычаг выжима сцепления; 59 — пружина возвратная; 60 — винт упорный; -61 — толкатель; 62 — стакан; 63 — виброгаситель; 64 — декомпрессор; 65 — виброгаситель
