Разборка и сборка двигателя мотоцикла Урал ИМЗ-8.103-10

Снятие и установка коленчатого вала мотоцикла Урал ИМЗ-8.103-10

(сняты маховик, распределительный вал, поршни, масляный насос)

Для того чтобы вынуть коленчатый вал, необходимо:

отогнуть замочную шайбу болта крепления ведущей шестерни распределения, вывернуть болт, снять ведущую шестерню распределения и вынуть шпонку ведущей шестерни;

отвернуть болты и снять задний корпус подшипника, пользуясь универсальным приспособлением (см. рис. 30);

перед тем как снять коленчатый вал, нужно снять масляный насос со штангой (см. раздел «Снятие и установка масляного насоса»);

поддерживая задний конец коленчатого вала, выпрессовать передний конец из переднего подшипника в картер;

 повернуть коленчатый вал и расположить паз шпонки маховика вверх. Поднимая переднюю часть коленчатого вала и опуская заднюю, вынуть коленчатый вал из картера двигателя (рис. 31), при этом передний подшипник с корпусом снимать не нужно. .

Устанавливать коленчатый вал. в картер двигателя в следующем порядке: если передний корпус подшипника снимался с картера, то запрессовать его, сцентрировав болтами по отношению к отверстиям крепления;

надеть крышку переднего корпуса, завернуть болты и зашплинтовать проволокой;

 очистить резьбу, поверхности картера и заднего корпуса от старой краски (при необходимости также удалить прокладку), обезжирить их;

при ориентировании коленчатого вала относительно картера двигателя (обратить внимание на то, что прорезь для шпонки на коленчатом валу расположена вверху) ввести шатуны внутрь картера и, направляя их в отверстия для цилиндров, опрокинуть коленчатый вал в картер двигателя (см. рис. 31);

втянуть передний конец коленчатого вала в передний подшипник;


смазать бакелитовым лаком уплотнительную заднюю плоскость картера, надеть на задний корпус прокладку и запрессовать его в картер, сцентрировав болтами по отношению к отверстиям крепления;

смазать резьбовую часть болтов свежей краской из баллона, прикладываемого к мотоциклу;

закрепить корпус болтами, затянув их крест-накрест до отказа;

вставить шпонки в передний и задний концы коленчатого вала;

запрессовать ведущую шестерню на коленчатый вал, проложить шайбу шестерни. распределения, совместив прорезь в ней с выступающим концом шпонки. Проложить замочную шайбу и закрепить болтом. Болт законтрить замочной шайбой, отгибая ее на грань болта.

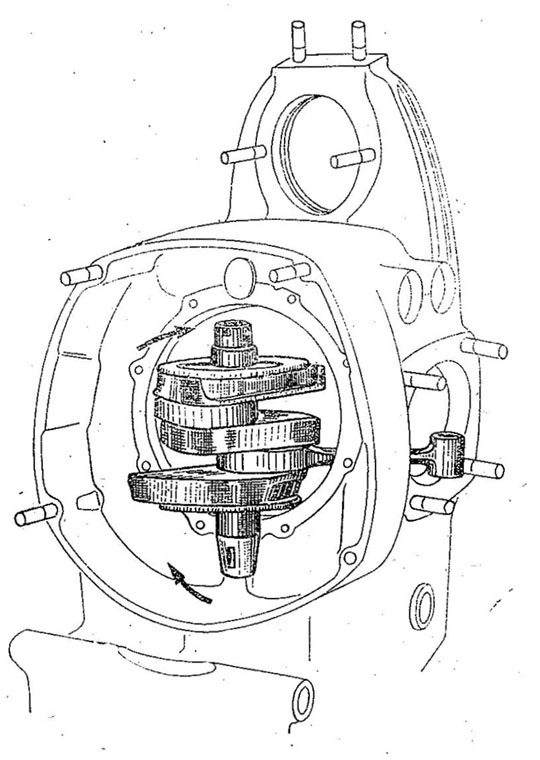

Рис. 31. Ориентировка коленчатого вала при его монтаже и демонтаже
