„ЭХОГЛАЗ" И „РАДИОГЛАЗ" СУДНА



Человек попал в ущелье и ударил в ладоши. Не пройдет и несколько секунд, как он услышит ответный слабый звук. Это значит, что звук отразился от скалы и вернулся к человеку в виде эха. Давным-давно знали люди о существовании эха. Но они долгое время не могли извлечь из него никакой практической пользы. Впервые это удалось русскому академику Якову Дмитриевичу Захарову.

В 1804 году, поднявшись на аэростате высоко над Петербургом, он крикнул в рупор, направленный к земле. Когда Захаров уловил эхо своего голоса, он отметил время пробега звука до земли и обратно. А затем ему уже не трудно было, зная скорость распространения звука в воздухе, подсчитать, на какой же высоте находится аэростат.

В наше время человек додумался использовать эхо для измерения глубин морей и океанов. Так появился замечательный прибор — эхолот. При работе эхолота используют не обыкновенные звуки, слышимые человеческим ухом, а сверхзвуки, или ультразвуки.

Кто же создает такие звуки? Оказывается, тоненькая пластинка кварца. Если через такую пластинку пропускать переменный электрический ток, то она начинает «дышать», то есть попеременно сжиматься и растягиваться. В одну секунду пластинка «дышит» до семисот тысяч раз. И каким бы легким ни было ее «дыхание», оно увлекает за собой частицы окружающей среды, рождая сверхзвуковую волну. Эти волны мы не слышим, но их действие может быть хорошо заметным.

Ультразвуковые волны достигают дна моря, отражаются от него и бегут обратно.

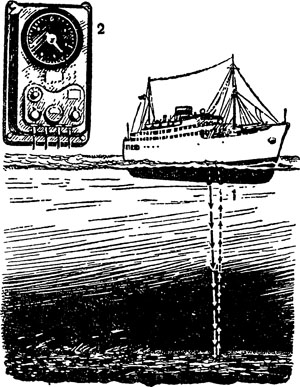

1 — излучатель и приемник эхолота; 2 — прибор — указатель эхолота.

Если колеблющуюся пластинку кварца поместить в сосуд с жидкостью, то мы увидим нечто необычайное. Здесь вихрем

начинают летать частицы взбудораженной жидкости. Ультразвуковой ураган все яростнее и яростнее катит свои волны,

Над поверхностью жидкости образуется горка высотою до 100 миллиметров, а капли этой жидкости взлетают вверх на полметра и выше. Ну, а если так будут «дышать» не одна, а десять и больше пластинок?

Представляете, какие звуки будет посылать эхолот на дно моря или океана, если снабдить его многими кварцевыми пластинками? Как же работает эхолот?

К днищу судна приварен стальной ящик; в него вмонтирована пачка кварцевых пластинок. Когда через эти пластинки пропускают ток, они начинают «дышать». «Дыхание» пластинок передается направленным пучком в воду и вызывает ее мощные колебательные движения — ультразвуковые волны. Эти волны мчатся сквозь водную толщу вниз, достигают дна, отражаются от него и бегут обратно в виде эха. Эхо улавливается второй пачкой пластинок, укрепленной в том же ящике, и тут же превращается в электрические колебания.

Эти электросигналы подводятся к шкале специального прибора, на котором стрелка покажет в метрах глубину моря или расстояние до какого-либо подводного предмета, отражающего звук. А у некоторых эхолотов глубина моря показывается в виде штрихов, наносимых на бумажную ленту самопишущим прибором.

Когда-то глубину морей измеряли ручным лотом, то есть веревкой с грузом на конце. Это была долгая и неточная работа. А об измерении глубины океанов даже и не мечтали. Эхолот изумительно точно и быстро измеряет любую глубину. Чтобы измерить глубину в три километра простым лотом, времени затрачивают свыше часа. Эхолоту для этого нужны секунды. С помощью эхолота удалось точно измерить самую большую глубину океана — 10 863 метра.

Такая глубина оказалась у Марианских островов на Тихом океане. И что важно — измерение глубины простым лотом возможно только с неподвижного судна, а эхолотом — даже на полном ходу. Эхолот не только измеряет глубину.

Когда судно плывет над подводными возвышенностями и долинами, самопишущий прибор эхолота рисует на бумаге точный профиль этого дна Пересекая море, можно привезти с собой изображение рельефа его дна по линии пути судна. А так как море бороздят по всем направлениям множество судов, то по записям их эхолотов можно легко составить точную карту всего морского дна.

Так эхолот превращается в «эхоглаз». По записи на бумажной ленте можно узнать, например, есть ли на дне песчаные наносы.

«Эхоглаз» помогает быстро находить места затонувших кораблей, чтобы поднять их со дна моря. Он даже показывает, в каком положении лежат эти корабли на грунте.

Большую пользу приносит «эхоглаз» советским рыбакам. Пользуясь «эхоглазом», они обнаруживают в глубине моря скопления рыбы, плотность и размеры косяка.

Некоторое сходство с эхолотом имеет другой, удивительный прибор, установленный в особом помещении командной рубки Его называют радиолокатором Много замечательного в этом приборе. Главное в его работе, как и у эхолота, — это отражение от встречных предметов. Но тут уже отражаются не звуковые, а радиоволны.

На этом и кончается сходство в работе обоих приборов. И прежде всего потому, что скорость движения радиоволн около 300 000 километров в секунду Она почти в миллион раз больше скорости звука в воздухе. Это значит, что радиоволна может за одну секунду пять раз «облететь» все границы Советского Союза.

От скалы, находящейся от нас в семи километрах, звуковое эхо прилет через 20 секунд, а радиоэхо — через две стотысячные доли секунды. А при меньшем расстоянии будут даже не стотысячные, а миллионные доли секунды. Ясно, что такое время не сможет засечь никакой хронометр. А вот радиолокатор засекает и даже записывает.

Мало того, он за человека подсчитывает, какое расстояние за это время пройдет радиоволна. Способность радиоволн

отражаться от встречных предметов и возвращаться назад в виде радиоэха впервые обнаружена в нашей стране.

Это открытие сделал великий изобретатель радио — Александр Степанович Попов.

Дело было так: в 1897 году А. С. Попов, вместе со своим помощником Рыбкиным, испытывал на Кронштадтском рейде первый в мире радиоаппарат. Ему хотелось по возможности увеличить дальность действия аппарата.

Чтобы менять расстояние между передатчиком и приемником аппарата, Попов установил их на разных кораблях. Передатчик стоял на учебном судне «Европа», а приемник— на крейсере «Африка» Испытание шло хорошо. Рыбкин сидел у приемника и с напряженным вниманием всматривался в точки и тире азбуки Морзе, которые появлялись на телеграфной ленте Вдруг знаки стали все реже и реже, а потом и вовсе исчезли.

— Что за оказия такая? — удивился Рыбкин и взглянул в иллюминатор Он увидел, как между «Европой» и «Африкой» проходил минный крейсер «Лейтенант Ильин».

Минный крейсер заслонил собою пространство между обоими кораблями. Радиоволны, посылаемые с «Европы», встретили неожиданную преграду — корпус проходящего корабля. Вот почему радиоволны не достигли приемника на «Африке», а знаки Морзе на ленте исчезли.

Радиоволнам оставалось одно: отражаться от борта «Лейтенанта Ильина» и возвращаться на «Европу». Но вот минный крейсер прошел — и приемник снова заработал. Попов сразу нашел причину столь удивительного явления. Он уже тогда предсказал, что «отражение радиоволн будет использовано с превеликой пользой для человечества».

Предвидение Попова исполнилось только через сорок лет; первый радиолокатор появился в 1938 году.

Как же работает радиолокатор?

Оказывается, радиоволны он посылает не непрерывно. Передатчик пошлет какую-то порцию волн, а затем автоматически выключится Радиоволны отразятся от встречного предмета, и их встречает уже приемник. Потом передатчик пустит новую порцию волн и опять «отдыхает».

Так попеременно и работают: то передатчик, то приемник. Такая работа нужна для того, чтобы отправляемые волны не смешивались с радиоэхом, и еще — чтобы точно засекать момент отправления радиоволн и возвращения эха.

Радиоэхо, вернувшись назад, «докладывает» только о встрече с каким-либо предметом.

А в каком же направлении произошла встреча? Об этом приемник не говорит. Здесь приходит на помощь антенна радиолокатора. Она ничуть не похожа на антенну радиостанции.

Антенна радиостанции посылает радиоволны по всем направлениям. Антенна радиолокатора так не делает. Вы, конечно, видали, как действует увеличительное стекло. Оно собирает солнечные лучи в одну точку.

Точно так же антенна радиолокатора собирает радиоволны в пучок и пускает его узким лучом по одному направлению. Антенна радиолокатора закреплена на мачте судна или на мостике и все время находится во вращении. Поэтому она при выпуске радиоволн как бы прощупывает окружающее пространство, точно так, как шныряет повсюду луч прожектора. И каждый раз особый прибор показывает направление, по которому выпущен тот или иной пучок волн. Если пучок не встретит какой-либо преграды, то обратно его не жди. Он уже не вернется в приемный аппарат радиолокатора. Стоит только пучку встретить предмет и отразиться от него радиоэхом, как сразу же узнают направление на этот предмет.

Мало того, особое устройство радиолокатора замеряет и записывает те миллионные доли секунды, за которые пучок радиоволн доходит до предмета и возвращается назад. А специальная шкала дает возможность моментально определить, как далеко находится предмет.

Наконец на экране этого устройства появляется и изображение предмета.

Что это за чудесное устройство? Это электронно-лучевая трубка. Описать ее подробно—довольно трудная задача. Лучше увидеть своими глазами. А увидеть электронно-лучевую трубку можно не только в радиолокаторе. Экран обычного телевизора и есть дно такой трубки. Постараемся описать эту трубку хотя бы в общих чертах.

Электронно-лучевая трубка похожа на стеклянную бутыль с длинным горлышком и широким выпуклым дном —экраном, покрытым специальным светящимся веществом. В конце горлышка расположен электронный прожектор, или, как его называют, электронная пушка. Она стреляет по экрану не снарядами, а мельчайшими частицами отрицательного электричества— электронами. После вылета из пушки поток электронов встречает на своем пути колпачок с отверстием. Из него электроны устремляются к экрану уже не беспорядочно, а узеньким пучком.

Далее на пути электронов стоит трубка-электрод. Она заряжена положительным электричеством и потому сильно притягивает к себе электроны, убыстряя их полет. Начинается яростная бомбардировка экрана электронами. Но пучок электронов, хотя и узкий, может дать на экране расплывчатое пятнышко. А нужна яркая точка.

Как тут быть? Тогда придумали ставить между электронной пушкой и экраном еще один электрод, в виде кольца. Этот электрод устроен так, что он сжимает пучок электронов до тончайшего луча. Поэтому электронная пушка стреляет исключительно метко, попадая целым пучком электронов в одну точку. Вот из таких точек и получается изображение на экране. Как же это делается?

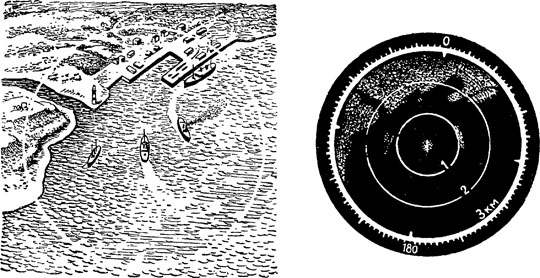

Панорама местности (слева) и ее изображение на экране кругового обзора (справа).

Оказывается, электронный пучок превращается в карандаш, который рисует. А помогают ему пластинки горизонтального и вертикального отклонения электронно-лучевой трубки. Только миновав две пары таких пластинок, пучок электронов

получает возможность вычерчивать на экране до двадцати тысяч различных линий в секунду. Строчка за строчкой гуляет электронный «карандаш» по поверхности экрана. Так создается на экране электронно-лучевой трубки изображение предмета, пойманного радиолокатором.

Вот радиолокатор отправляет в пространство радиосигнал. На экране мгновенно возникает большой зубец. Он показывает нулевую дальность до цели. Пока радиоэхо не вернулось, электронный луч продолжает рисовать горизонталь-ную линию.

Возвращение радиоэха отмечается на экране появлением другого зубца, меньшего размера. Промежуток между зубцами и есть расстояние до пойманной цели. На экране имеется масштабная линейка, с помощью которой сразу определяют, как далеко находится цель.

Как мы уже знаем, радиолокатор дает сотни сигналов в секунду; столько же раз возникают на экране зубцы. Но человеческому глазу они кажутся непрерывно светящимися.

А то еще имеются экраны кругового обзора. Тут электронный луч рисует тысячи разбегающихся от центра линий. На экране вспыхивает множество ярких «зайчиков» в тех направлениях, по которым вернулось отраженное целью радиоэхо. Вместе эти «зайчики» дают характерную, понятную только специалисту радиолокации — радиометристу — картину окружающего судно пространства. По расстояниям от центра, по величине, форме и характеру движения «зайчиков» радиометрист определяет, что и где мелькает перед ним, — возвышается ли огромная скала, идет ли какое-либо судно или резвится в море дельфин. Вот как электронно-лучевая трубка делает радиолокатор проницательным глазом судна.

Радиолокатор — незаменимое средство для безопасного плавания' судов.

Судно, имеющее радиолокатор, вовремя обнаруживает скалы, рифы и ледяные горы, невидимые в темноте или в тумане. В любую погоду судно может пройти узким проливом и войти без всяких происшествий в наполненную судами гавань, не прибегая к помощи лоцмана.

На экране радиолокатора можно обнаружить за сотни километров встречные корабли, а также самолеты в воздухе. Можно все время наблюдать за их перемещением и определять их курс, скорость и меняющееся до них расстояние.

Радиолокатор становится замечательным средством контроля за движением судов в крупных морских портах. Там диспетчер «регулирует движение», помогает судам избежать столкновения и аварий в тесноте.

Радиолокатор широко используется и в судовождении. Чтобы определить местоположение судна в море, надо с помощью радиолокатора связаться с одним из радиолокационных маяков, установленных в заранее известных местах побережья.

Приемник радиолокационного маяка примет сигнал — запрос радиолокатора судна — и с его помощью автоматически пустит в ход специальный передатчик, который излучит ответный сигнал. Приняв такой сигнал, радиометрист определит направление и расстояние до маяка. Тем самым он сразу найдет местоположение судна в море.

Пока не известно, чем еще удивит нас радиолокатор по мере своего усовершенствования. Кто не читал замечательную сказку о волшебном зеркальце! В нем можно было увидеть все, что ни захочешь. Действие такого зеркальца не было ограничено никакими расстояниями. Может, наступит и такое время, когда сказка о волшебном зеркальце станет былью.

Люди за тысячи километров станут не только говорить со своими родными, но и видеть их в привычной домашней обстановке. Возможно, что это будет даже скорее, чем мы ожидаем.
