Ручное пневматическое сверло СР-3 (строительство метрополитена)



 (рис. 35, б) представляет собой пиевмопривод, заключенный в корпус 1. Пусковое устройствовмонтировано в рукоятку 4. Для подвода сжатого воздуха служит ниппель 5. Буровую штангу вставляют хвостовиком в шпиндель сверла, при этом ребра штанги удерживают ее от проворачивания.

Перед началом работы пневмоинструментом проверяют давление воздуха в сети, крепление всех его деталей и рабочего органа. Во время работы нельзя допускать перегибов шланга, холостой работы и нарушения соосности механизмов и рабочих органов. Присоединение и отключение шлангов, смену инструмента производят только при закрытом вентиле воздушной сети.

Механизмы и приспособления для возведения тоннельных конструкций, выполнения гидроизоляционных и путевых работ

Элементы тюбинговой обделки собирают в кольцо в забое при помощи болтовых соединений. Для затягивания гаек болтовых соединений применяют пневматические сболчиватели и гайковерты (рис. 36), в корпускоторых вмонтирован пневматический двигатель, обеспечивающий вращение муфты или сменной головки 4, насаживаемых на затягиваемую гайку. Для подсоединения инструмента к воздухоподающему шлангу служит штуцер 3, для пуска механизма в работу пусковое устройство 2.

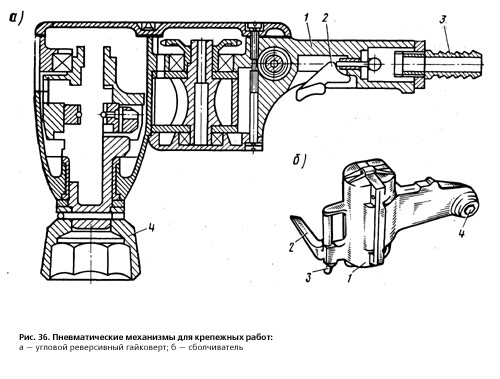

Рис. 36. Пневматические механизмы для крепежных работ:
а угловой реверсивный гайковертб сболчиватель

Для уплотнения уложенной в опалубку бетонной смеси используют вибраторы, которые сообщают частицам смеси периодические колебания, благодаря чему воздух удаляется из смеси, а сама смесь плотно укладывается в опалубке конструкции. Различают три типа вибраторов: глубинные, поверхностные и наружные (рис. 37).

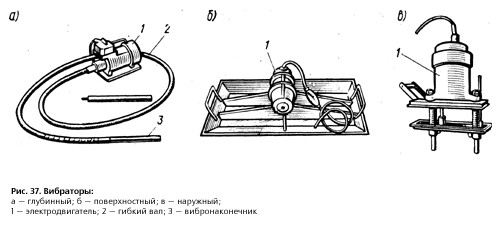

Рис. 37. Вибраторы:
а глубинныйб поверхностный; в  наружный; 1  электродвигатель; 2  гибкий вал; 3  вибронаконечник

При уплотнении бетонной смеси глубинными вибраторами гибкий вибрирующий рабочий наконечник быстро опускают (вертикально или немного наклонно) в бетонную смесь на глубину на 10-15 см, затем медленно вынимают из смеси при включенном двигателе. Уплотнение смеси считают достаточным, когда прекращаются оседание смеси, появление цементного молока и выделения пузырьков воздуха на поверхность.

Поверхностные вибраторы устанавливают на поверхности уложенной бетонной смеси. Вибраторы этого типа, виброрейки и вибробрусья со скоростью 0,5 м/мин перемещают по поверхности смеси по мере ее уплотнения. При толщине уплотняемого слоя болеесм виброуплотнение производят за два-три прохода.

Наружные вибраторы навешивают на наружную поверхность опалубки. Они передают колебания через стенку конструкции, на которой закреплены. Наружное вибрирование применяют при бетонировании вертикальных тонкостенных монолитных конструкций стен, балок и тд. в дополнение к глубинному вибрированию в местах, насыщенных арматурой, в углах опалубки, для улучшения выгрузки сыпучих материалов из бункеров и тд., когда невозможно применить глубинный вибратор.

Для выполнения первичного нагнетания цементно-песчаного раствора за обделку применяют пневматические нагнетатели раствора.






Пневматический нагнетатель типа СО-126 (строительство метрополитена)



 (рис. 38) обеспечивает приготовление и подачу к месту нагнетания растворов. Принцип работы нагнетателя основан на порционной подаче раствора из резервуара под воздействием сжатого воздуха в напорный патрубок. Машина обеспечивает подачу 2,5 м3 раствора в час с дальностью подачи 115 м по горизонтали и 40 м по вертикали.

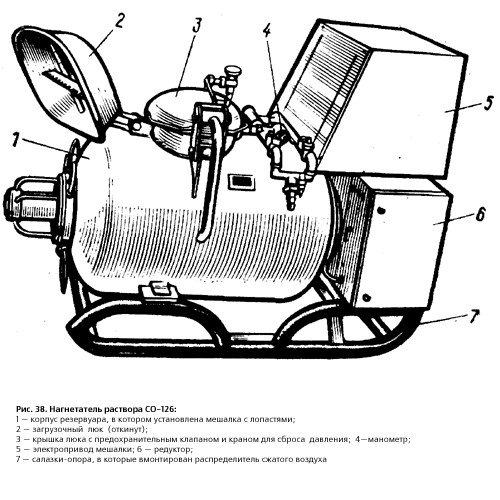

Рис. 38. Нагнетатель раствора СО-126:
корпус резервуара, в котором установлена мешалка с лопастями; 2  загрузочный люк (откинут); 3  крышка люка с предохранительным клапаном и краном для сброса давления; 4-манометр; 5  электропривод мешалки; 6  редуктор; 7  салазки-опора, в которые вмонтирован распределитель сжатого воздуха
