На рис. 131 приведен общий вид семипозиционного карусельного пресса Челябинского тракторного завода, в котором используется местный прогрев- клеевого шва для склеивания оболочковых полуформ.

Пресс состоит из поворотного карусельного стола 3, приводимого во вращение электродвигателем через редуктор 1. На поворотном столе размещены семь позиций пружинных прессов, каждый из которых состоит из нижней неподвижной 2 и верх-

ней подвижной 5 плит, на которых закреплены специальные подпружиненные электрические нагреватели-штифты 4. Верхняя подвижная плита пресса приводится в движение с помощью пневматических цилиндров 6. Штифты-нагреватели сконструированы по типу электрического паяльника и состоят из нагревательного элемента и вставляемого в него алюминиевого стержня, с помощью которого тепло нагревательного элемента передается оболочковой форме. Одновременно этими же стержнями

осуществляется сжатие склеиваемой формы. Склеиваемая фор* ма сжимается штифтами-нагревателями с усилием до 5 кгс/см2, причем в момент сжатия алюминиевые стержни имеют температуру до 350° С. Минимальное время выдержки формы под прессом 300 с.

В табл. 45 приводится характеристика оборудования, которое может быть использовано при склеивании оболочковых полуформ.

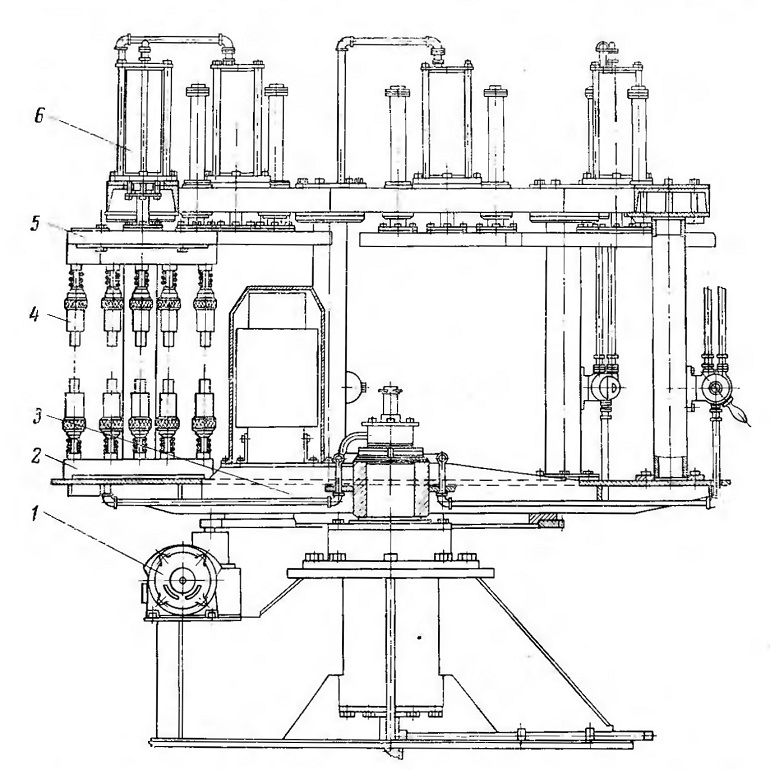

Рис. 131. Установка карусельного типа для склеивания оболочковых полу-форм

45. Характеристика прессов для склеивании оболочковых полуформ

Тип и марка пресса, проектная организация	Размеры склеивае	Производи	Габаритные размеры пресса, мм
Тип и марка пресса, проектная организация	мых форм, мм	тельность, форм в час	длина	ширина	высота
Для склеивания жидким клеем
Однопозиционный пневматический пружинный пресс марки 25П-1045 конструкции ЗИЛ Однопозиционный пневматический штыревой пресс УСОФ- 150 конструкции НИПКИТМ	450X550	40—60	600	940	2275
	700X500	25-30	600	1420	2370
Однопозиционный пружинный пресс конструкции НИИТр акторосельхозм аш	450X1100	25-30	1400	1400	2200
Семипозиционный пневматический пресс штыревой карусельной конструкции ЧТЗ	450X550	80—90		Диаметр стола 1960	2200
Однопозиционный высокочастотный пресс конструкции НИИТВЧ Для склеивания порошкообразным клеем	400X425	50-70	Пресса 820 Генератора 600	820 730	1540 1750
Однопозиционная полуавтоматическая установка модели 40П-4502 конструкции ЗИЛ	350x450	70	1100	840	2275
Двухпозиционная полуавтоматическая установка модели 880	500x400	75-90	1800	930	2220
