Стержневая пескодувная машина конструкции Минского филиала НИИАвтопром

Автоматические стержневые машины для изготовления оболочковых стержней из сухих смесей - часть 1

Примером автоматической машины для изготовления оболочковых стержней является установка конструкции Минского филиала НИИТАвтопрома (рис. 119). Автомат относится к типу однопозиционных и имеет высокую производительность при четырехгнездном элек-трообогреваемом стержневом ящике. Установка состоит из каркаса 4, на котором смонтированы стержневой ящик 5 с тележкой 7, рабочий резервуар 2 и смеситель 1 с дозатором 3. Тележка перемещается пневматическим цилиндром 6. В правой части установки расположены механизм для приема готовых стержней 11, механизм обдува и покрытия разделительным составом рабочей плоскости стержневого ящика 13 и электрооборудование 12. Над стержневым ящиком установлен цилиндр прижима

8. Стержневой ящик закрывается и раскрывается с помощью пневматического цилиндра 9. Температура нагрева стержневых ящиков регулируется автоматически.

Установка работает следующим образом. Получив первичную команду от пусковой кнопки, цилиндр поджима фиксирует стержневой ящик с тележкой на надувной плите 10. Одновременно включается реле времени, которое своими контактами через заданные промежутки времени включает и выключает клапаны надува смеси, снятия давления с надувного устройства, сброса излишка смеси и поджима ящика. Сброс избыточной смеси из ящика производится после снятия давления самотеком в пространство, освобождаемое резиновой диафрагмой, расположенной в нижней части надувного резервуара. Отверждение оболочкового стержня происходит в правой части установки, куда ящик перемещается на тележке 7 при включении цилиндра 6. После определенной выдержки ящик автоматически раскрывается. При перемещении стержневого ящика срабатывают толкатели, которыми оболочковые стержни выталкиваются на механизм приема. Механизм приема, перемещая оболочковые стержни к транспортеру, дает команду на сборку стержневого ящика. Операция обдува рабочих полостей ящика и покрытия их разделительным составом осуществляется при помощи пневматических форсунок. Загрузка песчано-смоляной смеси в бункер надувного устройства производится по мере надобности автоматически.

Техническая характеристика автоматической стержневой машины
Производительность..............120 стержней

в час

Количество стержневых ящиков,

шт................................1

Количество гнезд в ящике, шт. . . 4

Размеры стержня, мм:

диаметр........................103,5

высота......................304

Габаритные размеры установки,

мм..............................2920 XI250 X

Х2500

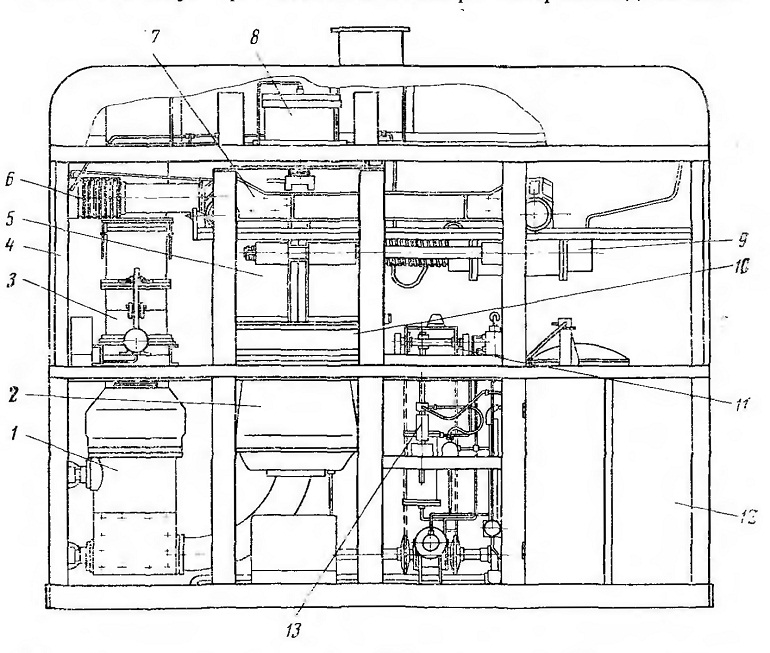

Рис, 119. Стержневая пескодувная машина конструкции Минского филиала НИИАвтопром
