§ 44.

Механизация транспортных средств в литейном производстве

В литейных цехах предусматривают максимальную механизацию перемещения различных грузов (формовочных материалов, смесей, форм, стержней, металла, отливок и т. п.). Для этих целей широко применяют транспортные средства непрерывного

действия (пневмотранспорт, ленточные транспортеры, подвесные и напольные конвейеры, элеваторы, шнековые транспортеры), так как они проще поддаются автоматическому управлению. Ниже дается описание автоматической транспортировки песка, формовочной и плакированной песчано-смоляной смесей с помощью пневмотранспорта.

Пневмотранспортные устройства работают по принципу захвата движущимся по трубе сжатым воздухом частиц транспортируемого материала и перемещения их по пути своего следования. По методу захвата материала установки разделяют

на следующие группы: всасывающие, нагнетательные и комбинированные. Установка, работающая^ по принципу нагнетания, показана на рис. 55.

От компрессора 1 через трубопровод 2 сжатый воздух подается в ресивер 3, откуда по трубопроводу 4 через кран 5 поступает в камеру 7 и давит на находящийся в ней сыпучий материал (песок, смесь). Одновременно в горловину 16 подведена вторая труба 17, которая инжектирует сыпучий материал в транспортирующую трубу 8. Сжатый воздух вместе с частицами взвешенного в нем материала поступает в приемный бункер 9. Вследствие разности сечений скорость воздуха снижается, сыпучий материал скапливается на дне бункера, откуда через затвор 15 поступает к машине. Воздух, проходя через трубу 10 и фильтр мелкой очистки 13, расположенный в камере 12, через выхлопную трубу 11 выходит в атмосферу. Накапливаемая в полости камеры 12 мелкая пыль периодически удаляется через затвор 14. Загрузка камеры 7 очередной порцией сыпучего материала осуществляется через конический клапан 6 В момент открывания клапана 6 пневмокран 5 автоматически закрывается.

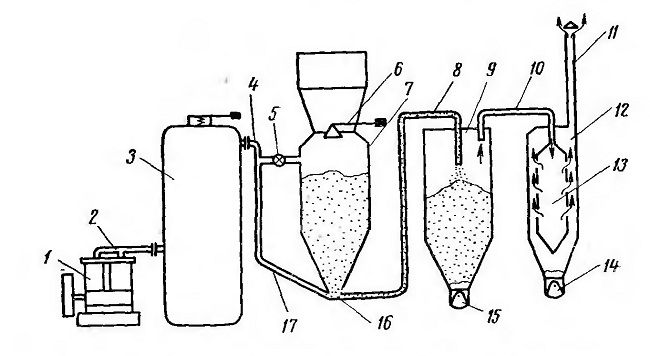

Рис. 55. Схема пневмотранспортной установки для перемещения сыпучих материалов

Нагнетательные системы применяют при транспортировке сыпучих материалов из одного места по разным направлениям и при значительной длине трассы.

Контрольные вопросы

1. Расскажите о средствах механизации и автоматизации приготовления и раздачи формовочных смесей.

2. Приведите краткие сведения о средствах механизации и автоматизации формовочных и стержневых работ.

3. Расскажите о средствах механизации составления и загрузки шихты в вагранку.

4. Приведите сведения об устройстве механизации и автоматизации за-.ливки, выбивки литейных форм и очистки отливок.

5. Расскажите о механизации транспортных средств.
