Песчано-глинистые материалы

§ 24.

Песчано-глинистые материалы

Основной составной частью формовочной и стержневой смеси является кварцевый песок SiО2, или кремнезем. В природе пески встречаются в смеси с глиной. Если кремнезема в такой смеси содержится более 50%, то смесь относится к пескам, если же кремнезема менее 50% — к глинам. Пески и глины добывают в карьерах. Название пескам и глинам присваивают в зависимости от места их добычи.

3. Класс и состав формовочных песков

				Содержание вредных примесей
Класс	Наименование песка	Содержание глинисюй составляющей, %	Содержание коемиезема Si0₂, %	окислы щелочноземельных и щелочных металлов, %, не более	ОКИСЛЫ железа FeaOa* /о» ие более
Об1К	Обогащенный кварцевый	<0,2	>98,5	0,40	0,20
062К	То же	<0,5	>98,0	0,75	0,40
ОбЗК	»	<1,0	>97,5	1,00	0,60
1К	Кварцевый »	<2,0	>97,0	1,20	0,75
2К	Кварцевый »	<2,0	>96,0	1,50	1,00
зк	»	<2,0	>94,0	2,0	1,50
4К	»	<2,0	>90,0	—	—
т	Тощий	>2,0<10,0	—	—	—
п	Полужирный	>10,0 <20,0	—	—	—
ж	Жирный	>20,0<30,0	—	—	—
ож	Очень жирный	>30,0<50,0		—

14. Группа формовочных песков

Наименование песка	Группа	Номера сит, на которых остаются зериа основной фракции
Грубый . . .	063	1	063	04
Очень крупный ....	04	063	04	0315
Крупный ...	0315	04	0315	02
Средний	02	0315	02	016
Мелкий	016	02	016	01
Очень мелкий .	01	016	01	0063
Тонкий	1)063 .	01	0063	005
Пылевидный	005	0063	005	Тазик

Формовочные пески делятся на классы и группы (ГОСТ 2138—74). Классы песка определяют в зависимости от химического состава (табл. 13), а его группу (табл. 14)—по зерновой структуре, т. е. по размерам зерен. Класс характеризует чистоту кварцевого песка в зависимости от содержания в нем глины и вредных примесей. Вредными примесями в песке являются известняк, магнезит, окислы железа, сульфидная сера, которые способствуют образованию пригара на отливках.

Группы песка характеризуют его крупность и устанавливаются по величине зерен основной фракции. Чтобы определить величины зерен, песок просеивают через набор сит с уменьшающимися размерами ячеек, причем основной его фракцией считается наибольшая сумма остатков на трех последовательно (смежно) расположенных ситах. Группу песку присваивают по среднему из трех номеров сит.

Кроме того, формовочные пески подразделяют на две категории А и Б. К категории А относят пески с большим остатком на

крайнем верхнем сите основной фракции, чем на крайнем нижнем, а к категории Б относят пески с большим остатком на крайнем нижнем снте, чем на крайнем верхнем. В марке формовочных песков указывают также класс, группу и категорию (например 3K0315A).

Из кварцевых песков в основном изготовляют стержневые и формовочные смеси. Тощие, полужирные и жирные пески предназначают для изготовления форм и стержней при производстве тяжелых чугунных и цветных отливок.

Глины состоят из одного или нескольких минералов, содержащих А1203, зерна кварца, и небольшой примеси некоторых минералов, не имеющих глинозема. Глины широко встречаются в природе и классифицируются по трем основным признакам (ГОСТ 3226—65).

По способности к набуханию (впитыванию влаги) формовочные глины делятся на два вида: обыкновенные и специальные — бентониты.

По связующей способности глины делятся на шесть групп (табл. 15). Связующая способность оценивается пределом прочности на сжатие в сухом и влажном состоянии.

15. Формовочные глины

Г лииа	Группа	Предел прочности на сжатие опытного образца, кгс/см*
Г лииа	Группа	во влажном состоянии	в сухом состоянии
Прочносвязующая	1	>i,i	>5,5
Среднесвязующая	2	0,79—1,10	3,5-5,5
Малосвязующая . .	3	0,50—0,80	<3,5

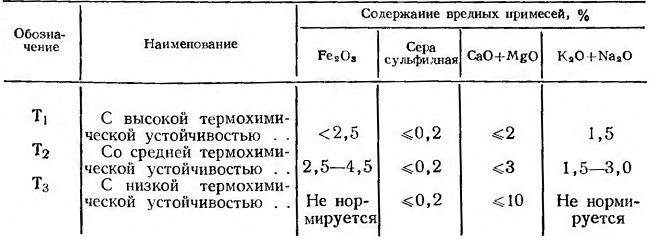

По огнеупорности, т. е. способности выдерживать высокую температуру не оплавляясь, обыкновенные формовочные глины делятся на три сорта (табл. 16).

16. Группы формовочных глин

Обыкновенная формовочная глина впитывает влагу только поверхностными слоями своих чешуек.

У бентонитовой глины вода проникает внутрь самих частиц, -благодаря чему связующая способность ее в 2—-3 раза больше, чем у обычной формовочной глины.
