4. Сплавы меди, заменяющие и имитирующие золотые и серебряные сплавы

В отечественной ювелирной промышленности при производстве украшений из недрагоценных металлов широко используют томпак, латунь, мельхиор, нейзильбер, при изготовлении художественных изделий - бронзы [56].

Сплавы меди с цинком, алюминием, другими элементами (в зависимости от их содержания в сплаве) обладают широкой цветовой гаммой. Некоторые из них хорошо имитируют золотые ювелирные сплавы, позолоту, используются для литья и золочения (табл. 20, 21) [51, 56]. Большой популярностью в качестве заменителя золота пользуется кремнистая латунь ЛK80 - 3Л. Отливки, полученные из этого сплава, имеют гладкую поверхность и красивый золотистый цвет.

Следует отметить, что большинство указанных сплавов обладают недостаточно высокими коррозионными свойствами. Поэтому широкое использование сплавов недрагоценных металлов, имитирующих сплав ЗлСрМ583-80 возможно благодаря нанесению защитного лакового покрытия. В настоящее время лакокрасочной промышленностью освоен выпуск ряда органических лаков с хорошими защитными свойствами, прозрачностью и износостойкостью [57].

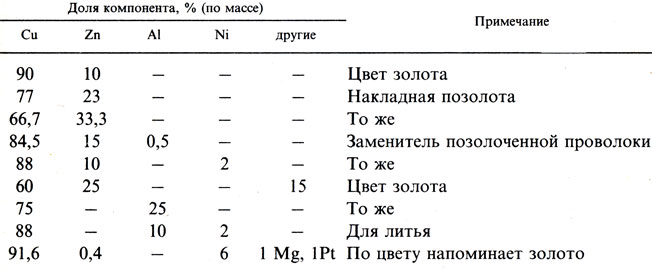

Таблица 20. Химический состав сплавов, имитирующих золото

Сплавы на основе меди (см. табл. 20) в качестве основной легирующей добавки имеют цинк, а в некоторых случаях алюминий. Добавки алюминия в малых количествах [до 0,3% (по массе)] не приводят к образованию плен, но в то же время улучшают качество лицевой поверхности отливок. Установлено, что легирование алюминием повышает коррозионную стойкость сплавов. Сплавы, указанные в табл. 20, 21, можно использовать как в ювелирной промышленности, так и для изготовления кабинетных отливок, сувенирно-подарочных изделий.

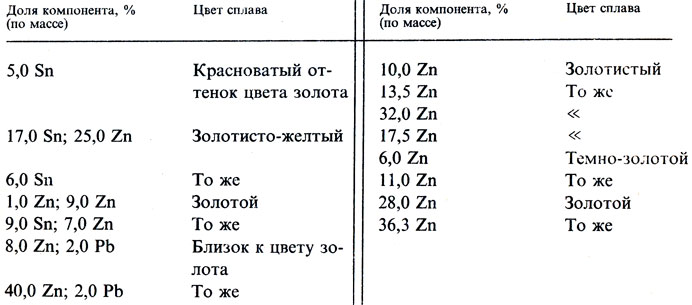

Таблица 21. Химический состав медных сплавов для отливок, подлежащих золочению

Медно-никелевые сплавы с различным содержанием цинка, алюминия, олова, других элементов обладают высокими декоративными свойствами, имитируя серебро (табл. 22) [56]. Их можно использовать как для литья (нейзильбер), так и для волочения, штамповки (мельхиор). Наиболее широко для литья ювелирных украшений "под серебро" применяется нейзильбер марки МНЦ15-20, также новый сплав, разработанный на его основе, обладающий более высокими физико-механическими, литейными и коррозионными свойствами. Сплав используется для литья ювелирных изделий на опытно-экспериментальном заводе метхозизделий ПО Мосгорпрома.

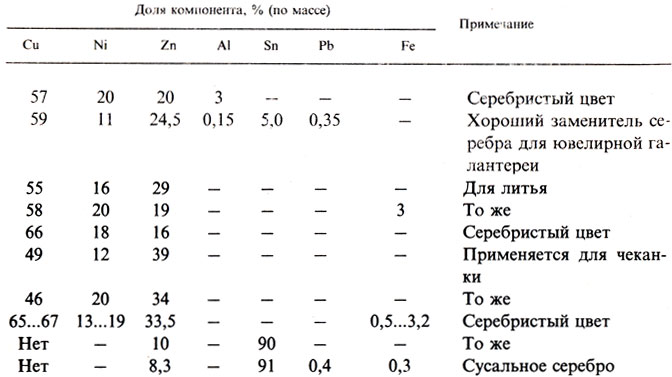

Таблица 22. Химический состав сплавов, имитирующих серебро [56]

Наряду со сплавами, указанными в табл. 22, используют также свинцовый нейзильбер марки МНЦС16 - 29-1,8. Сплав хорошо обрабатывается резанием, имеет высокую коррозионную стойкость, красивый серебристый цвет.

Широкое использование литья при изготовлении ювелирных изделий ставит задачу по разработке материалов с высокими декоративными, литейными, прочностными и коррозионными свойствами. В табл. 23, 24 приведены химический состав новых сплавов, их механические свойства и коррозионная стойкость в морской воде [56].

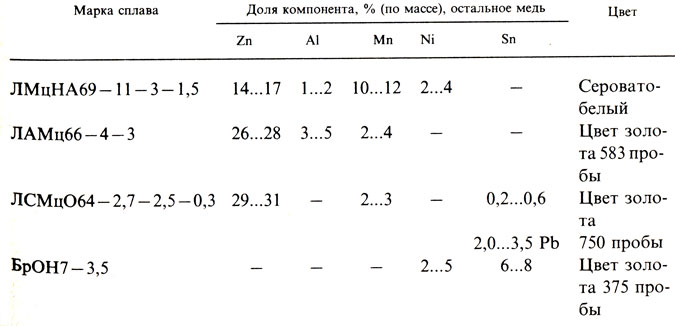

Таблица 23. Химический состав новых сплавов на основе меди [56]

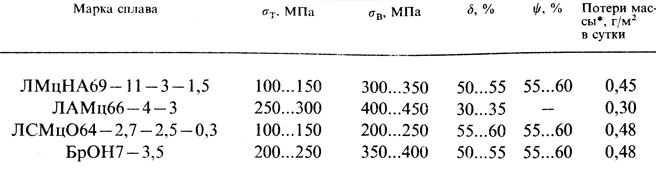

Таблица 24. Механические свойства и коррозионная стойкость новых сплавов на основе меди [56]

^*(Коррозионная стойкость в морской воде)

содержание .. 10 11 12 13 14 15 16 17 18 19 20 ..
