Приспособления для дуговой сварки‌

Сборочно-сварочные приспособления применяют для обеспечения доступа к местам установки деталей и рукояткам устройств, которые фиксируют и зажимают деталь, а также для выполнения прихваток и сварки.
К приспособлениям для этой работы предъявляются определенные требования. Они должны:
быть прочными и достаточно жесткими;
удерживать деталь в необходимом положении;
не допускать деформации детали при сварке;
создавать условия, при которых потребуется минимальное количество поворотов при выполнении прихваток и
сварных швов;
обеспечивать беспрепятственный доступ для контроля размеров изделия и позволять легко снимать их по окончании сварки;
способствовать безопасности сварочных работ.
Сборочные работы должны вестись в такой последовательности, чтобы каждая предшествующая операция не затрудняла выполнение последующей. Каждая деталь, поступившая на сборку, должна быть проверена на предмет точности геометрических размеров и подготовленности кромок под сварку. Для недопущения деформаций для прихватки надо использовать качественные электроды и выдерживать промежуток между прихватками не более 500 мм, если длина одной прихватки составляет 50–80 мм. Для формирования качественного шва необходимо прихватывать планки в начале и конце изделия.
Чтобы от подготовки перейти
непосредственно к выполнению сварки, необходимо понять, каким образом происходит возбуждение дуги на практике. Для этого есть два способа, разница между которыми состоит в том, что в первом случае сварщик дотрагивается концом электрода до поверхности металла, а во втором чиркает по поверхности металла концом электрода и быстро отводит его в сторону примерно на 2–4 мм. Так загорается дуга. При этом надо поддерживать ее длину постоянной, для чего рабочий постепенно опускает электрод по мере того, как тот расплавляется.
Длина дуги должна быть как можно короче, поскольку длинная дуга не дает нужной глубины проплавления основного металла, а электродный металл разбрызгивается, в конечном итоге образуется неровный сварной шов с многочисленными включениями окислов. Короткая дуга сопровождается образованием незначительного количества мелких капель металла, электрод плавится равномерно и дает
достаточную глубину проплавления свариваемых частей.
Если в процессе сварки дуга обрывается, ее следует возбудить, переместив электрод от точки обрыва вперед, чтобы потом вернуться к месту обрыва, заварить кратер и продолжить шов.
При сварке надо правильно держать электрод. Обычно его располагают вертикально или наклонно по отношению ко шву – углом вперед или назад (рис. 62), причем сварка углом назад дает глубокий провар и аккуратный, не слишком широкий шов. При таком положении электрода выполняют угловые, тавровые и нахлесточные соединения, а высококвалифицированные мастера – и стыковые.

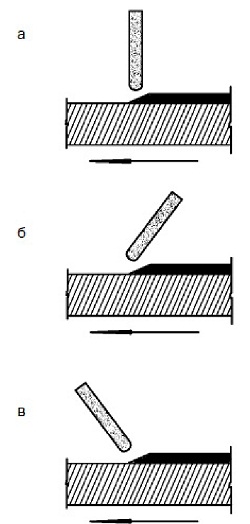

Рис. 62. Положение электрода в процессе сварки: а- вертикальное; б -углом вперед;в -
углом назад (стрелка указывает на направление сварки)

Для выполнения сварного шва следует подобрать соответствующий режим сварки, т. е. совокупность условий, обеспечивающих стабильное протекание процесса сварки. Режим сварки включает параметры двух видов.

Первую группу составляют основные параметры:

величина, род и полярность сварочного тока;
диаметр электрода;
напряжение дуги;
скорость сварки;
величина поперечного колебания торца электрода.
Во вторую группу входят дополнительные параметры:
величина вылета электрода;
состав и толщина электродного покрытия;
пространственное положение
электрода;
начальная температура основного металла;
положение изделия при сварочных работах.

Рассмотрим далее основные параметры, а второстепенные прояснятся в процессе изложения.

Выбор сварочного тока зависит от разных факторов – диаметра электрода, типа его покрытия и пространственного положения шва. Величина сварочного тока определяет производительность сварки (количество металла, наплавленного за единицу времени) и глубину провара.

При малом токе количества тепла, поступившего в сварочную ванну, будет недостаточно, что может привести к непровару, который значительно ухудшит прочностные свойства соединения деталей.

При чрезмерной величине сварочного тока электрод сильно нагреется, будет быстро плавиться и стекать в шов, что тоже связано с

негативными последствиями, в частности с появлением излишнего наплавленного металла в зоне шва и риском непровара, если расплавленный электродный металл ляжет на еще нерасплавленный основной металл.

На упаковке с электродами содержатся рекомендации по выбору сварочного тока, но можно воспользоваться и соответствующими формулами:

I = (40 – 50)dэ при dэ = 4–6 мм;

I = (20 + 6 dэ)dэ при dэ < 4 мм и dэ > 6 мм, где

I – сварочный ток,

dэ – диаметр электрода.

С учетом толщины металла и пространственного положения шва значение сварочного тока корректируют: если толщина кромок составляет (1,3–1,6)dэ, то расчетное значение тока должно быть ниже на 10–15 %; если толщина больше 3 dэ, то расчетное значение тока должно быть выше на 1015 %; при сварке вертикальных и потолочных швов значение сварочного тока должно быть на 10–

15 % ниже расчетного.

Форма и размер шва определяются родом и полярностью тока, которые подбирают в зависимости от типа электродного покрытия, марки и толщины основного металла. Здесь установлены такие закономерности:

при использовании постоянного тока обратной полярности глубина провара оказывается примерно на 40–50 % больше, чем в случае применения постоянного тока прямой полярности, что связано с разным количеством теплоты, которая выделяется на катоде и аноде. По этой причине ток обратной полярности рекомендуется при сварке тонколистового металла и высоколегированных сталей, чтобы исключить прожог и перегрев соответственно;
при ведении сварки переменным током глубина провара будет на 15–20 % меньше по сравнению со сваркой постоянным током обратной полярности.

Диаметр электрода зависит от толщины кромок металла, который подвергается

свариванию (как правило, выбирают диаметр для сварки в нижнем положении), его марки, формы разделки кромок, пространственного положения, в котором осуществляется сварка, и вида сварного соединения.
