Изготовление гнутоклееных заготовок из тонких планок (столярно-мебельные изделия)
Для их изготовления применяют тонкие (3 ... 5
мм) пиленые планки из древесины хвойных и лиственных пород. Заготовки
склеивают в Жестких пресс-формах (рис. 167). Допускаемые отношения
толщины заготовки к радиусу изгиба при гнутье тонких планок с
одновременным склеиванием в жестких пресс-формах составляют, не более:
для заготовок из древесины березы
1 /50... 1 /60; ели 1/46... 1/57; бука 1/46; вяза 1/31.
В жестких пресс-формах можно склеивать заготовки незамкнутого и
замкнутого контуров. При склеивании заготовок незамкнутого контура
планки 3 с нанесенным на них клеем укладывают на матрицу и прессуют с
помощью пуансона. В целях более равномерного распределения давления при
прессовании -применяют упругую прокладку из резины. Для склеивания
требуется давление не менее 0,6 МПа.
Давление Р при прессовании полностью будет передаваться на склеиваемые
пластины только в точке А. В остальных точках склеиваемых поверхностей
оно будет уменьшаться пропорционально косинусу угла а. составленного
нормально к данной точке и направлением давления Р. Так, давление в
точке Б будет равно Рб =Р cos а. При а=60° Рб =0,5Р, при а = 90° Рб = =
0. Следовательно, чтобы обеспечить в зоне точки Б требуемое для
склеивания давления 0,6 МПа, давление Р при расчете надо принять 1,2
МПа. Кроме того, при прессовании необходимо поставить дополнительные
прижимы с давлением Р1 и P2.
Для склеивания заготовок замкнутого контура (круглых, овальных царг столов) из планок применяют различные приспособления. На предприятиях с небольшим объемом производства и в учебных мастерских применяют механические винтовые приспособления, на предприятиях с серийным производством— пневматические и гидравлические.

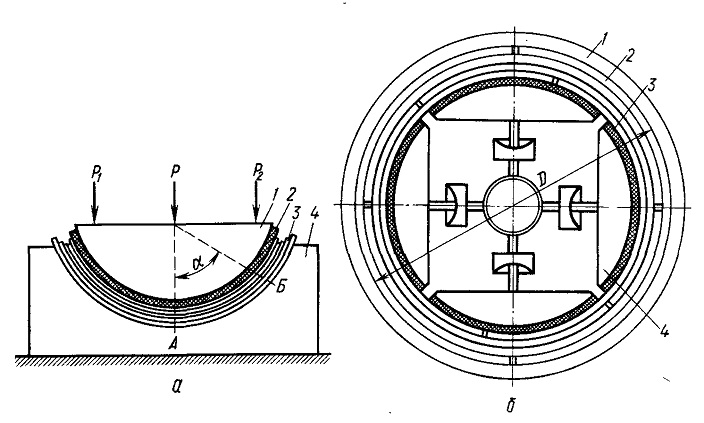

Рис. 167. Схема склеивания заготовок из планок в
жесткой пресс-форме:
а — незамкнутого контура: 1 — пуансон; 2 — прокладка; 3 — планка; 4—
матрица; б — замкнутого контура: 1 — кольцо-матрица; 2—планка; 3 —
прокладка,; 4 — пуансон
